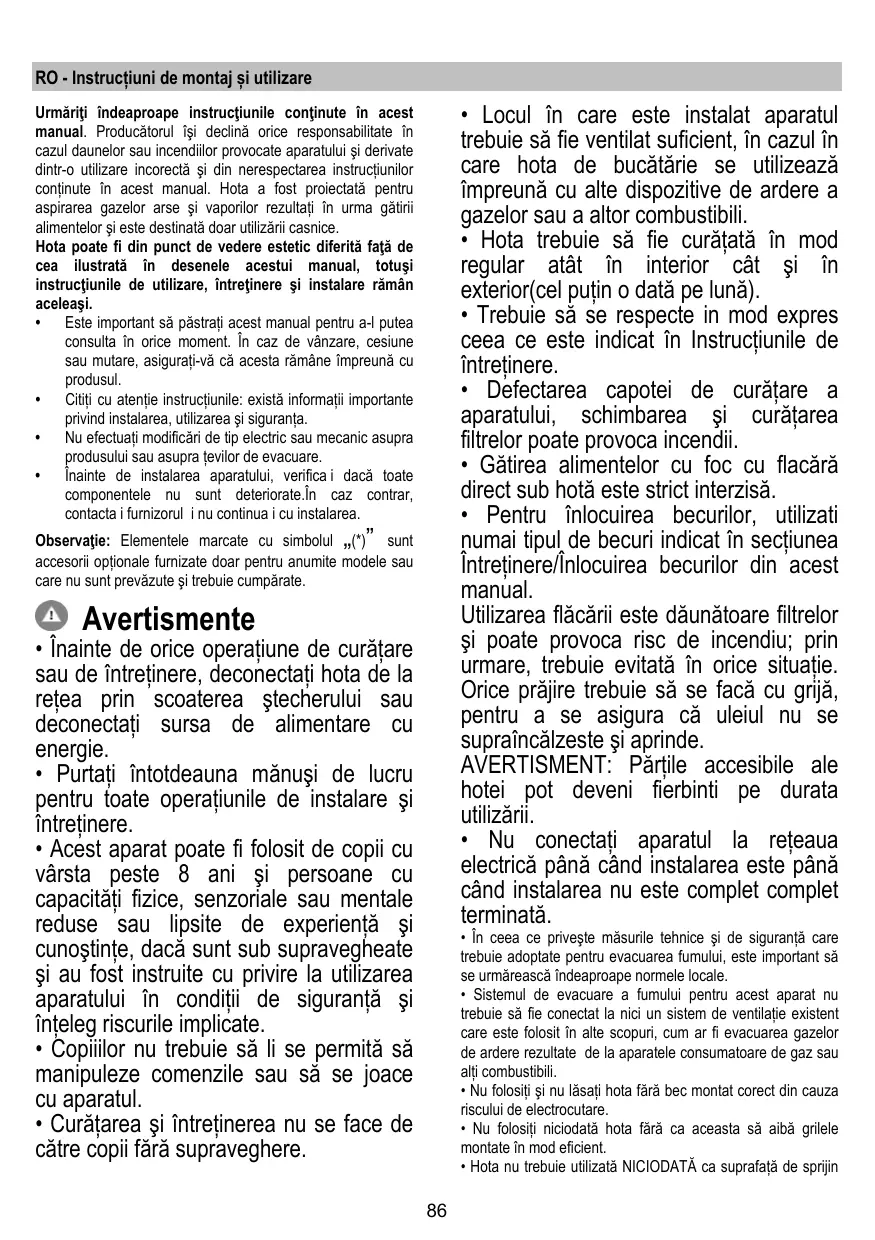

MANUAL DE UTILIZARE SHIRE WH/A/90 ELICA
Urmați îndeaproape instrucțiunile conținute în acest manual. Producătorul își declină orice responsabilitate în cazul daunelor sau incendiilor provocate aparatului și derivate dintr-o utilizare incorectă și din nerespectarea instrucțiunilor conținute în acest manual. Hota a fost proiectată pentru aspirarea gazelor arse și vaporilor rezultați în urma gătirii alimentelor și este destinată doar utilizării casnice.
Hota poate fi din punct de vedere estetic diferită față de cea ilustrată în desenele acestui manual, totuși instrucțiunile de utilizare, întreținere și instalare rămân aceleași.
- Este important să păstrați acest manual pentru a-l putea consulta în orice moment. În caz de vânzare, cesiune sau mutare, asigurați-vă că acesta rămâne împreună cu produsul. Citiți cu atenție instrucțiunile: există informații importante privind instalarea, utilizarea și siguranța.
- Nu efectuați modificări de tip electric sau mecanic asupra produsului sau asupra țevilor de evacuare.
- Înainte de instalarea aparatului, verificați dacă toate componentele nu sunt deteriorate. În caz contrar, contactați furnizorul și nu continuați cu instalarea.
Observație: Elementele marcate cu simbolul (*) sunt accesorii opționale furnizate doar pentru anumite modele sau care nu sunt prevăzute și trebuie cumpărate.
Avertisment
- Înainte de orice operațiune de curățare sau de întreținere, deconectați hota de la rețea prin scoaterea ștecherului sau deconectați sursa de alimentare cu energie.
- Purtați întotdeauna mănuși de lucru pentru toate operațiunile de instalare și întreținere.
- Acest aparat poate fi folosit de copii cu vârsta peste 8 ani și persoane cu capacități fizice, senzoriale sau mentale reduse sau lipsite de experiență și cunoștințe, dacă sunt supravegheați și au fost instruiți cu privire la utilizarea aparatului în condiții de siguranță și înțeleg riscurile implicate.
- Copiilor nu trebuie să li se permită să manipuleze comenzile sau să se joace cu aparatul.
- Curățarea și întreținerea nu se face de către copii fără supraveghere.
- Locul în care este instalat aparatul trebuie să fie ventilat suficient, în cazul în care hota de bucătărie se utilizează împreună cu alte dispozitive de ardere a gazelor sau a altor combustibili.
- Hota trebuie să fie curățată în mod regulat atât în interior, cât și în exterior (cel puțin o dată pe lună).
- Trebuie să se respecte în mod expres ceea ce este indicat în Instrucțiunile de întreținere. Defectarea hotei de curățare a aparatului, schimbarea și curățarea filtrelor poate provoca incendii.
- Gătirea alimentelor cu foc cu flacără direct sub hotă este strict interzisă.
- Pentru înlocuirea becurilor, utilizați numai tipul de becuri indicat în secțiunea Întreținere/Înlocuirea becurilor din acest manual.
Utilizarea flăcării este dăunătoare filtrelor și poate provoca risc de incendiu; prin urmare, trebuie evitată în orice situație. Orice prăjire trebuie să se facă cu grijă, pentru a se asigura că uleiul nu se supraîncălzește și se aprinde.
AVERTISMENT: Părțile accesibile ale hotei pot deveni fierbinți pe durata utilizării.
- Nu conectați aparatul la rețeaua electrică până când instalarea nu este complet terminată.
- În ceea ce privește măsurile tehnice și de siguranță care trebuie adoptate pentru evacuarea fumului, este important să se urmărească întocmai normele locale.
- Sistemul de evacuare a fumului pentru acest aparat nu trebuie să fie conectat la niciun sistem de ventilație existent care este folosit în alte scopuri, cum ar fi evacuarea gazelor de ardere rezultate de la aparatele consumatoare de gaz sau alt combustibil.
- Nu folosiți și nu lăsați hota fără bec montat corect din cauza riscului de electrocutare.
- Nu folosiți niciodată hota fără ca aceasta să aibă grilele montate în mod eficient.
- Hota nu trebuie utilizată NICIODATĂ ca suprafață de sprijin.
- Folosiți numai șuruburile de fixare furnizate împreună cu produsul pentru instalare sau, în cazul în care nu sunt incluse, achiziționați tipul corespunzător de șuruburi.
- Utilizați lungimea corectă pentru șuruburile de identificare din Ghidul de instalare.
- În caz de incertitudine, consultați un centru de asistență service autorizat sau o persoană cu calificare corespunzătoare.
ATENȚIE!
- Neinstalarea șuruburilor sau a dispozitivului de fixare în conformitate cu aceste instrucțiuni poate duce la pericole de natură electrică.
- Nu utilizați cu un temporizator, timer, o telecomandă separată sau orice alt dispozitiv care este activat automat.
Acest aparat este marcat în conformitate cu Directiva Europeană 2012/19/EC referitoare la Deșeurile de Echipament Electric și Electronic (WEEE).
Asigurându-vă că acest produs este eliminat în mod corect, contribuiți la prevenirea potențialelor consecințe negative asupra mediului înconjurător și sănătății persoanelor, consecințe care ar putea fi provocate de aruncarea necorespunzătoare la gunoi a acestui produs.
Simbolul de pe produs, sau de pe documentele care însoțesc produsul, indică faptul că acesta nu poate fi aruncat împreună cu deșeurile menajere. Trebuie predat la punctul de colectare corespunzător, pentru reciclarea echipamentului electric și electronic.
Aruncarea la gunoi a aparatului trebuie făcută în conformitate cu normele locale pentru eliminarea deșeurilor.
Pentru informații mai detaliate privind eliminarea, valorificarea și reciclarea acestui produs, vă rugăm să contactați administrația locală, serviciul de eliminare a deșeurilor menajere sau magazinul de unde ați cumpărat produsul.
Aparat proiectat, testat și fabricat în conformitate cu:
- Siguranță: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Randament: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.
Recomandări pentru o utilizare corespunzătoare în scopul reducerii impactului asupra mediului: Când începi să gătești, pornești hota la viteză minimă și o lași să funcționeze timp de câteva minute după ce ai terminat de gătit. Mărești viteza în cazul cantităților mari de fum sau vapori și utilizezi viteza/vitezele sporită/e doar în cazuri extreme. Înlocuiți filtrul/filtrele de carbon, atunci când este necesar, pentru a menține o eficiență optimă de reducere a mirosului. Curățați filtrul/filtrele de grăsime, atunci când este necesar, pentru a menține o eficiență optimă a filtrului. Utilizați diametrul maxim al sistemului de conduc
indicat în acest manual pentru a optimiza deficiența și pentru a reduce la minimum nivelul de zgomot.
Utilizarea
Hota a fost realizată pentru a fi utilizată în versiunea aspirantă cu evacuare externă sau în versiunea filtrantă cu recirculare internă.
Versiunea aspirare
Vaporii sunt evacuați în exterior prin intermediul unui tub de evacuare fixat la flanșa de racord.
ATENȚIE!
Tubul de evacuare nu se furnizează din dotare; acesta trebuie achiziționat.
Diametrul tubului de evacuare trebuie să fie echivalent cu diametrul inelului de conexiune.
ATENȚIE!
Dacă hota este prevăzută cu filtre de carbon, acestea trebuie să fie scoase.
Racordați hota la cablurile și orificiile de evacuare prin perete cu diametru egal cu ieșirea aerului (flanșa de racord).
Utilizarea tuburilor și orificiilor de evacuare la perete cu diametrul mai mic va determina o diminuare a performanțelor de aspirare și o creștere drastică a zgomotului.
Se declină orice responsabilitate în acest sens.
! Folosiți un tub de lungime minimă indispensabilă.
! Folosiți un tub cu un număr cât mai mic de curbe posibil (unghiul maxim al curbei: 90°). Evitați schimbările drastice de secțiune ale tubului.
Versiunea cu filtrare
Aerul aspirat va fi degresat și deodorizat înainte de a fi reintrodus în cameră. Pentru a utiliza hota în această versiune, este necesar să instalați un sistem de filtrare suplimentar pe bază de carbon activ.
Instalarea
Distanța minimă între suprafața suportului recipientelor pe dispozitivul de gătit și partea de jos a hotei nu trebuie să fie mai mică de 45 cm în cazul mașinilor de gătit electrice și de 50 cm în cazul mașinilor de gătit cu gaz sau mixte.
Dacă instrucțiunile dispozitivului de gătit cu gaz specifică o distanță mai mare, este necesar să țineți cont de aceasta.
Conexiunea electrică
Tensiunea din rețea trebuie să corespundă cu tensiunea la care se referă eticheta situată în interiorul hotei. Dacă este prevăzută cu ștecher, conectați hota la o priză conformă cu normele în vigoare, poziționată într-o zonă accesibilă și după instalare. Dacă nu este prevăzută cu ștecher (conexiunea este direct la rețea) sau ștecherul nu este poziționat într-o zonă accesibilă și după instalare, aplicați un întrerupător bipolar la normă care să asigure deconectarea completă de la
rețea în condițiile categoriei de supratensiune III, conform regulilor de instalare.
ATENȚIE!
Înainte de a efectua conectarea circuitului hotei la alimentarea de rețea și de a verifica funcționarea corectă, controlați întotdeauna dacă a fost montat în mod corect.
Hota este prevăzută cu un cablu de alimentare special; în cazul deteriorării acestuia, apelați la serviciul de asistență tehnică.
Montarea
- Verificați ca produsul cumpărat să fie de dimensiune și volum adecvat zonei de instalare alese.
- Scoateți filtrul/filtrele de cărbune activ dacă sunt furnizate (a se vedea paragraful relativ). Acesta/acestea vor fi instalate numai dacă se utilizează hota în versiunea filtrantă.
- Verificați ca în interiorul hotei să nu fie (pentru motive de transport) materiale de echipament (de exemplu: pungi cu șuruburi, garanție etc.), eventual să le scoateți și să le păstrați.
Hota este dotată cu dibluri de fixare adecvate pentru toți pereții/tavanele. Este necesar, totuși, să cereți părerea unui tehnician specialist pentru a vă asigura de calitatea materialelor și de felul peretelui sau al tavanului. Peretele/tavanul trebuie să fie destul de gros pentru a putea susține greutatea hotei.
Funcționare
Panou de control cu 6 taste
Pentru selectarea funcțiunilor hotei este suficient să atingeți comenzile.
Buton ON/OFF lumini
Buton selectare viteză (putere de aspirare) intensivă - funcționare 5 minute: hota setează această putere și după expirarea celor 5 minute revine la configurarea precedentă.
Buton selectare creștere viteză (putere de aspirare)
Buton selectare viteză medie (putere de aspirare) - când clipește indică spălarea sau înlocuirea filtrului de cărbune. Acest tip de alarmă este în mod normal dezactivat. Pentru a activa alarma, dezactivați-o pe cea
Apoi apăsați simultan butoanele 1 și 2 timp de 3 secunde; mai întâi va lumina intermitent doar butonul 1, apoi ambele butoane 1 și 2 vor clipi intermitent pentru a indica activarea. Repetați procedura pentru a dezactiva alarma; mai întâi butoanele 1 și 2 vor clipi intermitent, iar apoi doar butonul 1 pentru a indica dezactivarea.
Buton selectare diminuare viteză (putere de aspirare) - dacă clipește indică spălarea filtrului de grăsimi.
Tasta OFF motor (stand by) - Excludere parte electronică - Resetare semnalare spălare/înlocuire filtru.
OFF MOTOR
Apăsați scurt pentru a opri motorul.
RESETARE SEMNALARE FILTRE
Cu hota pornită, după ce ați efectuat întreținerea filtrelor, apăsați tasta până la auzul semnalului acustic. Ledul intermitent 1 (filtru grăsimi) sau 2 (filtru cu carbon) încetează să pâlpâie.
EXCLUDERE COMPONENTA ELECTRONICA
Apăsați timp de 3 secunde tasta, se exclude componenta electronică de comandă a hotei.
Această funcție poate fi utilă în timpul operațiunii de curățare a produsului.
Pentru a reactiva componenta electrică va trebui să repetați operațiunea.
În cazul eventualelor anomalii de funcționare, înainte de a vă adresa Unității de Service, întrerupeți, pentru 5 minute, alimentarea cu energia electrică, scoțând ștecherul din priză și încercați să-l reintroduceți. Dacă anomaliile de funcționare se repetă, apelați la Unitatea de Service.
Modelul cu panou de comandă cu 5 butoane
T1. Buton ON/OFF lumini (Led L1 aprins) T2. Buton OFF - Buton de selecție viteză (putere) de aspirație 1 (Led L2 aprins) T3. Buton de selecție viteză (putere) de aspirație 2 (Led L2+L3 aprins) T4. Buton de selecție viteză (putere) de aspirație 3 (Led L2+L3+L4 aprinse) T5. Buton de selecție viteză (putere) de aspirație intensivă (Led L2+L3+L4 aprinse + Led L5 intermitent) - durată 5 minute - după care hota setează automat
viteza (puterea) de aspirație 2.
Oprirea întârziată a hotei (Led-uri luminate intermitent):
Se poate seta cronometrul de oprire întârziată a hotei (OFF) apăsând din nou pentru mai mult de 2 secunde butonul de viteză (putere) de aspirație activ în momentul respectiv.
Hota este dotată cu o funcție care, la intervale regulate, avertizează utilizatorul când este necesar să efectueze întreținerea filtrelor.
Indicator de saturație filtru antigrăsimi: Cu hota oprită (OFF) toate Led-urile vitezelor (puterilor) de aspirație se aprind cu lumină constantă pentru 40 de secunde.
Indicator de saturație filtru cu cărbune activ: Cu hota oprită (OFF) toate Led-urile vitezelor (puterilor) de aspirație clipesc intermitent pentru 40 de secunde.
Activarea indicatorului de saturație filtru cu cărbune activ: această funcție este în mod normal dezactivată, pentru a o activa, opriți hota (OFF) și apăsați simultan butoanele T3 și T5 pentru mai mult de 3 secunde; Led-urile L3 și L5 încep să clipească.
Pentru a o dezactiva, repetați operațiunea: Led-urile L3 și L5 se aprind cu lumină constantă.
Resetarea indicatorului de saturație filtru:
Cu hota pornită (ON) apăsați butonul T2 pentru mai mult de 2 secunde; toate LED-urile se aprind pentru o scurtă perioadă.
Notă: dacă este necesar, repetați operația în cazul în care ambele indicatoare (filtru antigrăsimi și filtru cu cărbune activ) sunt active.
Întreținerea
Curățarea
Pentru curățare folosiți EXCLUSIV un material îmbibat cu detergenți lichizi neutri. NU UTILIZAȚI UNELTE SAU INSTRUMENTE PENTRU CURĂȚARE! Evitați folosirea produselor pe bază de abrazivi. NU FOLOSIȚI ALCOOL!
Filtru anti-grăsimi
Fig. 10a-20
Captează particulele de grăsime care apar în timpul pregătirii alimentelor.
Trebuie să fie curățat o dată pe lună (sau când sistemul de semnalare a saturației filtrelor - dacă modelul dvs. este prevăzut - indică această necesitate), cu detergenți neabrazivi, manual sau utilizând mașina de spălat vase, la temperaturi scăzute și folosind un program scurt.
Filtrul metalic anti-grăsimi, spălat cu mașina de spălat vase, se poate decolora, dar nu-și va pierde caracteristicile de filtrare.
Pentru demontarea filtrului trageți mânerul de prindere cu resort.
Filtru de cărbune (numai pentru versiunea filtrantă)
Fig. 19
Reține mirosurile neplăcute, derivate în urma procesului de gătire a alimentelor.
Saturarea filtrului de carbon apare după un anumit timp de utilizare, care variază în funcție de tipul aragazului și de regularitatea curățării filtrului degresant. În orice caz, este necesar să înlocuiți cartușul la maximum patru luni (sau când sistemul indicator vă semnalează saturarea filtrelor - dacă este prevăzut pe modelul dvs.).
Nu-i spălați și nu-i refolosiți.
Filtru de cărbune circular
Aplicați unul pe margine pentru acoperirea ambelor grilaje de protecție a rotorului motorului, apoi rotiți în sens orar.
Pentru demontare rotiți în sens antiorar.
Înlocuirea becurilor
Fig. 22
Hota este dotată cu un sistem de iluminare bazat pe tehnologia LED.
LED-urile garantează o iluminare optimă, o durată de până la 10 ori mai mare față de becurile tradiționale și permit economisirea a 90% din energia electrică.
Pentru înlocuirea becurilor, contactați centrul de service autorizat pentru piese de schimb.
Hota este destinată exclusiv uzului casnic. Producătorul își declină orice responsabilitate pentru defecțiuni, daune sau incendii cauzate de utilizarea aparatului în mod necorespunzător, cu încălcarea instrucțiunilor din acest manual. Aceasta servește pentru extragerea aburilor de gătit și este destinată doar pentru uz casnic.
Hota poate avea un design diferit de cel prezentat în figurile acestui manual, dar instrucțiunile de utilizare, întreținere și instalare rămân aceleași.
Este foarte important să păstrați aceste instrucțiuni pentru a putea consulta oricând. Dacă aparatul este vândut sau transferat, asigurați-vă că instrucțiunile rămân cu el. Citiți cu atenție instrucțiunile. Acestea conțin informații importante privind instalarea, utilizarea și siguranța. Este interzisă efectuarea de modificări electrice sau mecanice. Înainte de instalare, verificați integritatea și completitudinea tuturor componentelor. Dacă observați orice deteriorare, contactați furnizorul și nu începeți montajul.
Mențiune: Funcționalitățile marcate cu simbolul (*) sunt opționale, fiind disponibile doar pe anumite modele sau reprezintă accesorii care nu sunt incluse în pachetul de livrare și pot fi achiziționate separat.
Atenție!
- Înainte de orice operație de curățare sau întreținere, deconectați aparatul de la rețeaua electrică, scoțându-l din priză sau oprind întrerupătorul principal. Pentru toate operațiile de curățare și întreținere, folosiți mănuși de lucru.
- Aparatul poate fi folosit de copii cu vârsta de cel puțin 8 ani și de persoane cu capacități fizice, senzoriale sau mentale reduse, sau cu experiență insuficientă, dacă sunt supravegheate sau dacă
au fost instruite să folosească aparatul în siguranță și înțeleg pericolele implicate.
- Copiii trebuie să fie supravegheați și nu trebuie să se joace cu aparatul. - Operațiile de curățare și întreținere nu trebuie efectuate de copii fără supraveghere. - Încăperea trebuie să aibă ventilație suficientă atunci când hota este folosită simultan cu alte aparate care funcționează pe gaz sau pe alte combustibili. - Hota trebuie curățată frecvent atât în interior, cât și în exterior (cel puțin o dată pe lună), respectând instrucțiunile din manualul de întreținere. - Nerespectarea normelor de curățare a hotei, înlocuirea și curățarea filtrelor crește riscul de incendiu. Este strict interzisă prepararea alimentelor pe flacără deschisă sub hotă. - Pentru înlocuirea becurilor de iluminat, folosiți numai becurile specificate în secțiunea Întreținere/Înlocuirea becurilor din acest manual. Folosirea flăcării deschise dăunează filtrelor și poate duce la incendii, de aceea trebuie evitată în orice situație. Prăjirea trebuie făcută sub supraveghere, pentru a evita posibilitatea de aprindere a uleiului supraîncălzit. ATENȚIE: Când suprafața de gătit este în funcțiune, părțile accesibile ale hotei se pot încălzi. Nu conectați aparatul la rețeaua electrică până când instalarea nu este complet finalizată.
În ceea ce privește măsurile tehnice de securitate la evacuarea aburilor, respectați cu strictețe reglementările prevăzute de autoritățile locale competente. - Aerul aspirat nu trebuie evacuat într-un coș de fum folosit pentru evacuarea fumului de la aparate care funcționează pe gaz sau pe alte combustibili. - Nu folosiți hota fără becurile instalate corect, existând riscul de electrocutare. - Nu folosiți niciodată hota fără grătarul instalat corect! - Hota nu trebuie folosită niciodată ca suprafață de sprijin, decât dacă este specificat în manual. - Folosiți numai șuruburile furnizate cu produsul pentru instalare sau, dacă nu sunt incluse, achiziționați șuruburi de tipul corect. - Folosiți lungimea corectă a șuruburilor, așa cum este indicată în manualul de instalare. În caz de îndoială, consultați un centru de service autorizat sau personal calificat.
ATENȚIE!
- Neinstalarea șuruburilor și accesoriilor corespunzătoare, în conformitate cu aceste instrucțiuni, poate duce la riscuri de natură electrică. Nu folosiți dispozitivul cu programator, temporizator, telecomandă separată sau orice alt dispozitiv care se pornește automat.
Acest produs este marcat în conformitate cu Directiva Europeană 2012/19/UE privind deșeurile de echipamente electrice și electronice (DEEE).
Asigurând o eliminare corectă a acestui produs, veți contribui la prevenirea potențialelor consecințe negative asupra mediului și sănătății umane.
Simbolul de pe produs sau de pe documentația însoțitoare indică faptul că acest produs nu trebuie tratat ca deșeu menajer. În schimb, trebuie predat la punctul de colectare corespunzător pentru reciclarea echipamentelor electrice și electronice.
Predarea trebuie efectuată în conformitate cu reglementările locale privind eliminarea deșeurilor.
Pentru informații mai detaliate despre regulile de gestionare a unor astfel de produse, reciclare și revalorificare, vă rugăm să contactați autoritățile locale, serviciul de salubritate sau magazinul de unde ați achiziționat produsul.
