MANUAL DE UTILIZADOR SHIRE WH/A/90 ELICA

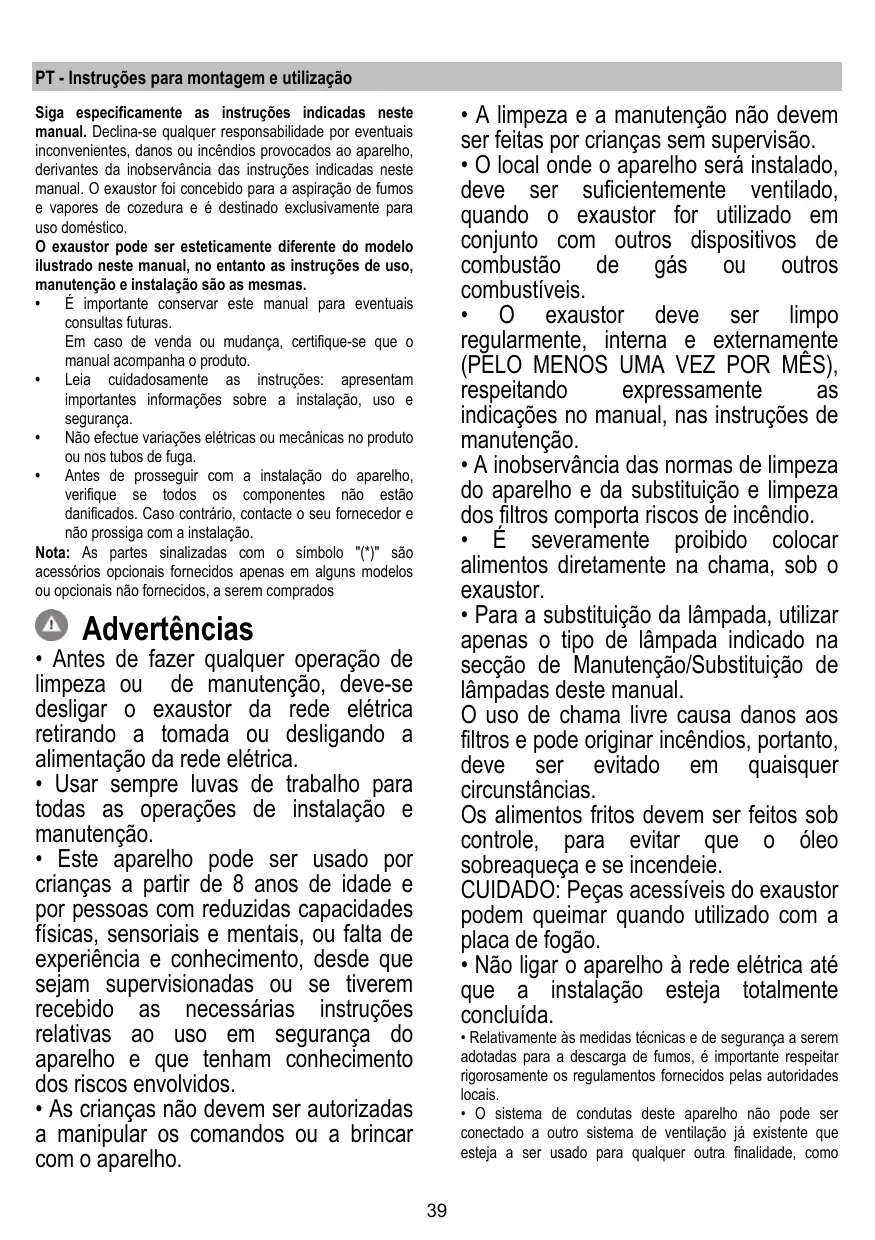

Instruções para montagem e utilização
Siga inicialmente as instruções para a evacuação de fumos e vapores de cozedura, conforme indicado para o uso pretendido.
O exaustor pode ser esteticamente diferente do modelo ilustrado neste manual, no entanto as instruções de uso, manutenção e instalação são as mesmas.
- É importante conservar este manual para eventuais consultas futuras. Em caso de venda ou mudança, certifique-se de que o manual acompanha o produto.
- Leia cuidadosamente as instruções: elas fazem parte do produto, como algo que se deve seguir.
- Não efetue variações elétricas ou mecânicas no produto ou nos tubos de fuga.
- Antes de prosseguir com a instalação do aparelho, verifique se todos os componentes não estão danificados. Caso contrário, contacte o seu fornecedor e não prossiga com a instalação.
Nota: As partes sinalizadas com o símbolo "(*)" são acessórios opcionais fornecidos apenas em alguns modelos ou opcionais não fornecidos, a serem comprados.
Advertências
- Antes de fazer qualquer operação de limpeza ou de manutenção, deve-se desligar o exaustor da rede elétrica retirando a tomada ou desligando a alimentação da rede elétrica.
- Usar sempre luvas de trabalho para todas as operações de instalação e manutenção.
- Este aparelho pode ser utilizado por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades físicas, sensoriais ou mentais, ou falta de experiência e conhecimento, desde que sejam supervisionadas ou se tiverem recebido as necessárias instruções relativas ao uso em segurança do aparelho e que tenham conhecimento dos riscos envolvidos.
- As crianças não devem ser autorizadas a manipular os comandos ou a brincar com o aparelho.
- A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.
- O local onde o aparelho será instalado deve ser suficientemente ventilado, quando o exaustor for utilizado em conjunto com outros dispositivos de combustão de gás ou outros combustíveis.
- O exaustor deve ser limpo regularmente, interna e externamente (PELO MENOS UMA VEZ POR MÊS), respeitando expressamente as indicações no manual, nas instruções de manutenção.
- A inobservância das normas de limpeza do aparelho e da substituição e limpeza dos filtros comporta riscos de incêndio.
- É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.
- Para a substituição da lâmpada, utilize apenas o tipo de lâmpada indicado na secção de Manutenção/Substituição de lâmpadas deste manual. O uso de chama livre causa danos aos filtros e pode originar incêndios, portanto, deve ser evitado em quaisquer circunstâncias. Os alimentos fritos devem ser feitos sob controle, para evitar que o óleo sobreaqueça e se incendeie. CUIDADO: Peças acessíveis do exaustor podem queimar quando utilizadas com a placa de fogão.
- Não ligar o aparelho à rede elétrica até que a instalação esteja totalmente concluída.
- Relativamente às medidas técnicas e de segurança a serem adotadas para a descarga de fumes, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.
- O sistema de condutas deste aparelho não pode ser conectado a outros sistemas de ventilação já existentes que estejam a ser usados para qualquer outra finalidade, como
descarga de fumes de aparelhos a gás ou outros combustíveis.
- Não utilize ou remova o exaustor sem lâmpadas corretamente montadas, devido ao possível risco de choques elétricos.
- Nunca utilize o exaustor sem as grades montadas corretamente.
- O exaustor NUNCA deve ser utilizado como uma superfície de apoio, a menos que seja especificamente indicado.
- Usar somente os parafusos de fixação fornecidos com o aparelho, para a instalação, ou, se não for fornecido, compre o tipo de parafuso correto.
- Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.
- Em caso de dúvida, consulte um centro de assistência autorizada ou técnico especializado.
ATENÇÃO!
- A falta de instalação de parafusos ou dispositivos de fixação em conformidade com estas instruções pode resultar em riscos elétricos.
- Não utilize com um programador, temporizador, controle remoto separado ou qualquer outro dispositivo que se ative automaticamente.
Este aparelho está em conformidade com a Diretiva 2012/19/EC sobre Resíduos de Equipamentos Elétricos e Eletrônicos (REEE).
Ao garantir a eliminação adequada deste produto, você está ajudando a evitar potenciais consequências negativas para o meio ambiente e para a saúde pública, que poderiam derivar de um manuseio ou descarte inadequado deste produto.
O símbolo no produto ou nos documentos que acompanham o produto indica que este aparelho não pode receber um tratamento semelhante ao de um resíduo doméstico.
Pelo contrário, deverá ser depositado no respectivo centro de coleta para a reciclagem de equipamentos elétricos e eletrônicos.
A eliminação deverá ser efetuada em conformidade com as normas ambientais locais para a eliminação de resíduos.
Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contate o departamento da sua localidade, o seu serviço de eliminação de resíduos domésticos ou a loja onde adquiriu o produto.
Aparelho projetado, testado e fabricado de acordo com:
- Segurança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugestões para uma utilização correta, de modo a reduzir o impacto ambiental:
Ligue o exaustor na velocidade mínima quando começar a cozinhar e mantenha-o em funcionamento por mais alguns minutos antes de terminar. Aumente a velocidade somente em caso de muito fumo ou vapor e use as velocidades altas somente em situações extremas. Substitua o(s) filtro(s) de carvão quando necessário, para manter uma boa eficiência na redução dos odores. Limpe o(s) filtro(s) de gordura quando necessário para manter uma boa eficiência. Use o diâmetro máximo do sistema de condutas indicado neste manual para otimizar a eficiência e minimizar o ruído.
Uso
O exaustor é fabricado para ser utilizado na versão aspirante, com exaustão externa do ar, ou filtrante, com recirculação interna.
Versão evacuação para o exterior Os vapores
são evacuados para o exterior, por meio de um tubo de descarga fixado à falange de conexão que se encontra sobre o exaustor.
ATENÇÃO!
O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de conexão.
ATENÇÃO!
O uso de tubos ou orifícios de descarga de parede com diâmetro inferior pode provocar a diminuição do desempenho de aspiração e um drástico aumento do ruído.
Não nos responsabilizamos a este respeito.
! Utilizar um tubo condutor com comprimento não inferior ao indicado. Utilizar um tubo condutor com o menor número possível de curvas (ângulo máximo da curva: 90°C ). ! Evitar alterações drásticas da seção do tubo (diâmetro).
Versão recirculação
O ar aspirado será desengordurado e desodorizado antes de ser recanalizado de volta para o ambiente.
Para usar o exaustor nesta versão é necessário instalar um sistema de filtragem adicional à base de carvão ativado.
Instalação
A distância mínima entre a superfície de suporte dos recipientes sobre o fogo e a parte mais baixa do exaustor não deve ser inferior a 45cm no caso de fogões elétricos e 50cm no caso de fogões a gás ou combinados.
Se as instruções de instalação do fogão a gás especificarem uma distância maior, deve-se levar em conta esta indicação.
Conexão elétrica
A voltagem da rede elétrica deve corresponder com a voltagem indicada na etiqueta das características, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada, em conformidade com as normas vigentes, posta em zona acessível, mesmo depósito da instalação. Se não tiver ficha (conexão direta à rede) ou a tomada não se encontrar em uma zona acessível, mesmo depósito da instalação, aplicar um interruptor bipolar, em conformidade com a norma que assegure a desconexão completa da rede nas condições da categoria de sobretensão III, de acordo com as regras de instalação.
ATENÇÃO!
Antes de conectar novamente o circuito do exaustor com a alimentação elétrica, verificar o seu funcionamento, e verificar se o cabo de rede está montado corretamente.
O exaustor está equipado com um cabo de alimentação especial; no caso do cabo ficar danificado, efetuar um pedido ao serviço de assistência técnica.
Montagem
Antes de iniciar a instalação:
- Verificar que o produto adquirido tem as dimensões adequadas para a área escolhida de instalação.
- Tirar o(s) filtro(s) de carvão ativado (*) se fornecidos (ver também o parágrafo relativo). Este(s) devem ser remontado(s) somente caso se deseje utilizar o exaustor na versão filtrante.
- Verificar se, dentro do exaustor, não há (por motivos de transporte) materiais extras (por exemplo envelopes com parafusos ( ), garantias ( ) etc.). Caso haja, tirar e conservar.
O exaustor é fornecido com buchas de fixação adequadas para a maior parte das paredes/tetos. No entanto é necessário que um profissional qualificado faça sua instalação. A parede/teto deve ser suficientemente robusta para suportar o peso do exaustor.
Funcionamento
Para selecionar as funções da coifa basta tocar os comandos.
Tecla ON/OFF luz
Tecla de seleção velocidade (potência de aspiração) intensiva - duração 5 minutos: a coifa programa esta potência e no fim dos 5 minutos retorna para a programação anterior.
Tecla de seleção de velocidade (potência de aspiração) alta
Tecla de seleção de velocidade (potência de aspiração) média – quando lampeja, indica a necessidade de lavar ou substituir o filtro de carvão ativado. Esta sinalização normalmente está desativada; para ativar a sinalização, exclua a eletrônica pressionando por 3 segundos a tecla 0.
Sucessivamente, pressione contemporaneamente as teclas 1 e 2 por 3 segundos; no início piscará apenas a tecla 1, a seguir ambas 1 e 2 para indicar a ativação. Repita a operação para desativar a sinalização; antes piscarão as teclas 1 e 2, então piscará apenas a tecla 1 para indicar a desativação.
Tecla de seleção de velocidade (potência de aspiração) baixa - quando lampeja, indica a necessidade de lavar o filtro de gorduras.
Tecla OFF motor (stand by) - Exclusão da eletrônica - Reset - sinaliza lavagem/substituição de filtros.
OFF MOTOR
Pressionar brevemente para desligar o motor. RESET SINALIZAÇÃO FILTROS
Quando a coifa está acesa, antes de haver executado a manutenção dos filtros, pressione a tecla até que se ouça um sinal acústico. O led lampejante 1 (filtro de gordura) ou 2 (filtro de carvão) para de piscar.
EXCLUSÃO DA ELETRÔNICA
Para reinserir a eletrônica, bastará repetir a operação.
Se o exaustor não funciona corretamente, retire a ficha para desligá-lo por um breve período da rede elétrica principal (pelo menos 5 seg.). Em seguida, coloque novamente a ficha e experimente mais uma vez antes de contactar o Serviço de assistência técnica. Se o problema persistir, contacte o serviço de assistência.
T1. Tecla ON/OFF luzes (Led L1 aceso) T2. Tecla OFF - Tecla de seleção da velocidade (potência) de aspiração 1 (Led L2 aceso) T3. Tecla de seleção da velocidade (potência) de aspiração 2 (Led L2+L3 acesos) T4. Tecla de seleção da velocidade (potência) de aspiração 3 (Led L2+L3+L4 acesos) T5. Tecla de seleção da velocidade (potência) de aspiração intensiva (Led L2+L3+L4 acesos + Led L5 piscando) - duração de 5 minutos - após o que o exaustor retorna automaticamente para a velocidade (potência) de aspiração 2.
Desligamento programado do exaustor (Led piscando):
É possível programar o desligamento automático do exaustor (OFF) pressionando novamente por mais de 2 segundos na tecla da velocidade (potência) de aspiração que está ativa no momento. Os tempos de desligamento automático disponíveis são: Velocidade (potência) de aspiração 1: 20 minutos; Velocidade (potência) de aspiração 2: 15 minutos; Velocidade (potência) de aspiração 3: 10 minutos; Velocidade (potência) de aspiração intensiva: 5 minutos.
Indicador de saturação do filtro
O exaustor é equipado com uma função que, em intervalos regulares, alerta o usuário quando os filtros estão saturados e seja necessário realizar a manutenção.
Indicador de saturação do filtro de gordura: Com o exaustor desligado (OFF), todos os LEDs das velocidades (potência) de aspiração se acendem com luzes fixas por 40 segundos.
Indicador de saturação do filtro de carvão ativado: Com o exaustor desligado (OFF), todos os LEDs das velocidades (potência) de aspiração piscam por 40 segundos.
Ativação do indicador de saturação do filtro de carvão ativado: esta função é normalmente desativada. Para ativá-la, desligue o exaustor (OFF) e pressione simultaneamente as teclas T3 e T5 por mais de 3 segundos. Os LEDs T3 e T5 podem piscar.
Para desativar, repita a operação. Os LEDs T3 e T5 se acendem com luzes fixas.
Reset do indicador de saturação dos filtros:
Com o exaustor ligado (ON), pressione a tecla T2 por mais de 2 segundos. Todos os LEDs acendem-se brevemente.
Nota: Se necessário, repita a operação caso os indicadores (filtro de gordura e filtro de carvão ativado) estejam ativos.
Manutenção
Limpeza
Capta as partículas de gordura provenientes da cozedura. O filtro de gordura deve ser limpo uma vez por mês (ou quando o sistema de indicação da saturação dos filtros - se previsto no modelo adquirido - indicar esta necessidade), com detergentes não agressivos. O filtro pode ser lavado manualmente ou em máquina de lavar louça a baixas temperaturas e com ciclo breve.
O filtro de gordura pode perder cor com as lavagens na máquina de lavar louça, mas suas características de filtração não se alteram.
Para desmontar o filtro antigordura, puxe o puxador de libertação com mola.
Filtro de carvão ativo (só para a versão filtrante)
Fig. 19
Retém os odores desagradáveis produzidos durante a preparação de alimentos.
A saturação do filtro de carvão ativado se verifica após um uso mais ou menos prolongado em função do tipo de cozinha e da regularidade da limpeza do filtro de gorduras. Em todo caso, é necessário substituir o cartucho no máximo a cada 4 meses (ou quando o sistema de indicação da saturação dos filtros - se previsto no modelo que se possui - indicar esta necessidade).
Não pode ser lavado ou regenerado.
Filtro a carvão circular
Aplique um em cada lado para cobrir ambas as grelhas de proteção do impulsor do motor, antes disso vire a pega no sentido dos ponteiros dos relógios.
Para a desmontagem vire no sentido contrário aos ponteiros dos relógios.
Substituição das lâmpadas
Fig. 22
A coifa é dotada de um sistema de iluminação baseada na tecnologia LED.
Os LEDs garantem uma iluminação melhor e uma duração de até 10 vezes maior que as lâmpadas tradicionais e economizam 90% de energia elétrica.
Para a substituição das lâmpadas, contatar o centro de serviços autorizado para peças de reposição.
