NÁVOD K OBSLUZE SHIRE WH/A/90 ELICA

CS Návod na montáž a používání

SK Návod k montáži a užití

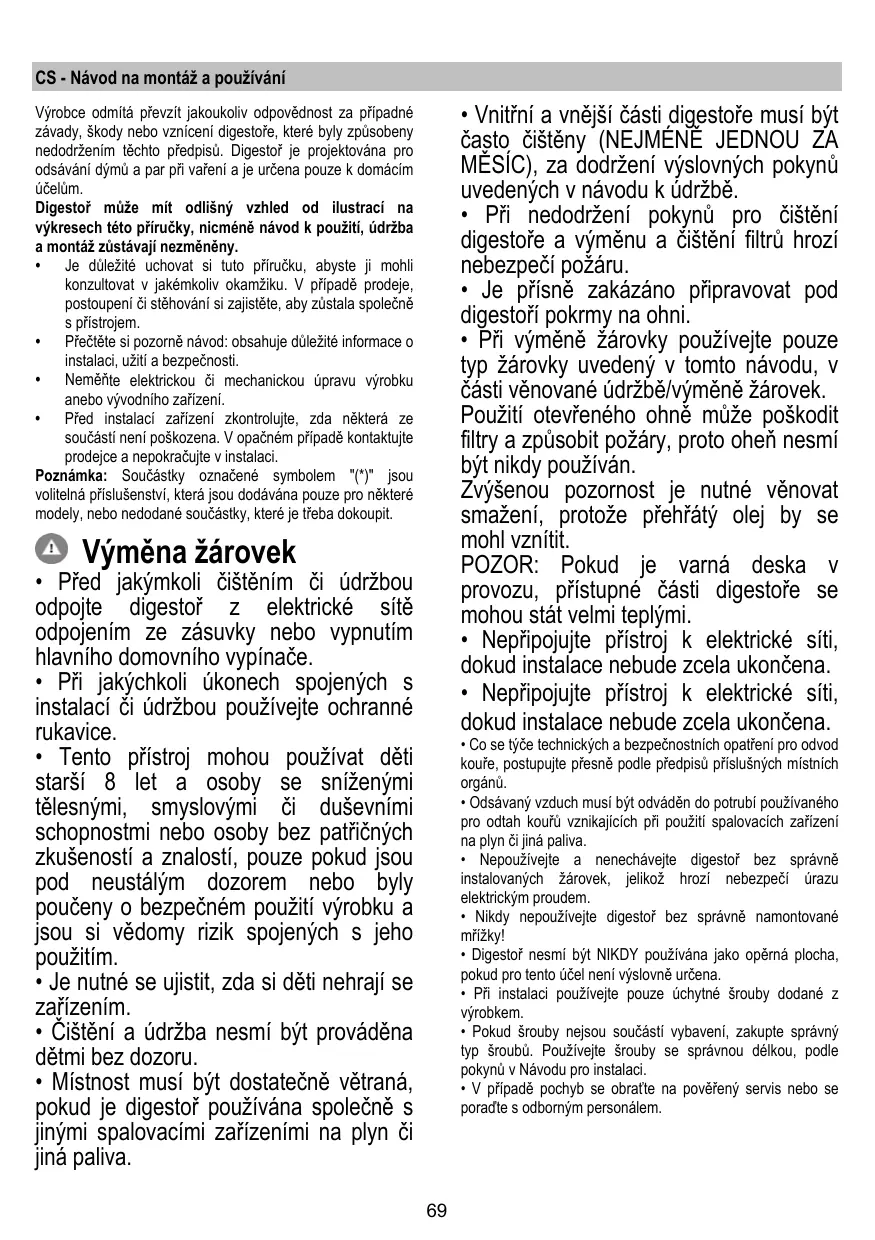

Digestor muze mit odliśny vzhled od ilustraci na vykresech teto priučky, nicné námov k použiti, udrzba a montáz zustavaji nezměnény.

• Je duležite uchovat si tuto přiručku, abyste ji mohli konzultovat v jakémkoliv okamžiku. V přypadě prodeje, postoupeni Č stěhování si zajistěte, aby zústala společné s prístrojem.
• Přěteše si pozorné námov: obsahuje duležité informace o instalaci, užíta a bezpečnosti.
• Neměnte elektrickou ā mechanickou upravu výrobku anebo vývodniho zařizení.
• Pred instalaci zařizení zkontrolujte, zda některá ze současti není poškozena. V opacnémpřipadé kontaktujte prodejce a nepokráčujte v instalaci.

Poznamka: Součastky označné symbole "(*)" jsou volitelná príslušenstvi, ktera jsou dodávana pouze pro některé modely, nebo nedodané součastky, ktero je třeba dokoupit.

Výměnažárovek

• Pred jakymi koli Čišěním Či Údržbou odpoje intestóř z elektrické sítě odpojením ze zásuvky nebo vypnutím hlavního domovného vypínače.
• Pri jakychkoli ukonech spojenych s instalaci ci udrzbou pouziveje ochranné rukavice.
• Tento prístroj mohou používat déti starşi 8 let a osoby se snízenými tělesnými, smyslovými ā duševními schopnostmi nebo osoby bez patričných zkušeností a znalostí, pouzePokud jsou pod neustálým dozorem nebo byly poučeny o bezpečném použítí vyrobku a jsou si vědomy rizik spojenych s jeho použitím.
• Je nutné se ujistit, zda si déti nehraji se zařizením.
  Cisteni a udrzba nesmi byt provadena detmi bez dozoru.

• Mistnost musi byt dostatečné větráná,Pokud je digestor používána společné s jinými spalovacími zařizeními na plyn Či jinja paliva.

• Vnitrni a vnejsi casti digestore musi byt casto cisteny (NEJMENE JEDNOU ZAMESIC), za dorzeni yvslovnychPokynu uvedenych v navodu k udrzbe.

• Pri hedodrženíPokynu pro cistěné digestoře a vymenu a cistěné filtrů hroží nebezpeci požáru.
• Je prísně zakázáno pripravovat pod digestоříPokrmy na ohni.
• Pri vymene Žárovky používejte pouze typ Žárovky uvedeny v totom námody, v casti věnované údržbě/vymene Žárovek.
  Použití otevřeného ohne můze poskodit filtry a zpùsobit požáry, proto ohen nesmí být nikdy používán.
  Zvysenou pozornost je nutné věnovat smažéní, protoze prehrátý olej by se mohl vznítit.
  POZOR: Pokud je varná deska v provozu, pristupné Časti digestoře se mohou stav velmi teplými.
• Negrìpojujte pristroj k elektrické siti, dokud instalace nebude zcela ukončena.
• Nepripoujte pristroj k elektrické siti, dokud instalace nebude zcela ukončena.
• Co se týče technických a bezpečnostnínch opatěřeni pro odvod kouře, postupujte prěsné podle prědpíšu príslušnéch mistné organú.
• Odsavaný vzduch musi byt odvadén do potrubí použivaného pro odtah kouřu vznikajcích př použiti spalovacích zařizení na plyn Čjina paliva.
• Nepoužívejte a nenechávejte digestor bez správně instalovaných zárovek, jelíkož hrožnebezpečí urazu elektrickým proudem.
• Nikdy nepouživejte digestor bez správné namontované mřízký!
• Digestoř nesmi byt NIKDY používána jako opěrná plocha,Pokud pro tento učel neneni vyslovně určena.
• Pri instalaci používejte pouze uchytné šrouby dodané z výrobkem.
• Pokud šrouby nejsou současti vybavení, zakupte správný typ šroubú. Používeje šrouby se správnou delkou, podlePokynu v Návodu pro instalaci.
  V pripadé pochyb se obratte na pověreny servis nebo se poradte s odborným personálem.

POZOR!

V pripadé chybejici instalace sroubu a uchytnych prvk dlePokynu uvedenych v toto navodu muze dojit k vzniku nebezpeci elektrické povahy.
Nepoužívejte s programátorem, Časovým spinačem, samostatným dálkovým ovládáním nebo jiným zařizením, které se aktivuje automaticicky.

Tento spotfebič je oznaceny v souladu s evropskou směrnici 2012/19/EC o likvidaci elektrického a elektronického zařizení (WEEE). Zajistěním správné likvidace tohoto vyrobku pomúžete zabrnut přadrnám negativné dusledkům naživotni prostřédi a lidské zdraví, ke tkrým by nevhodnou likvidaci tohoto vyrobku mohl dojt.

Symbol na vyrobku nebo na dokumentech prilozenych k vyrobku udáva, ze tento spotřebic nepatri do domácího odpadu. Spotřebic je nutné odžezt do sběměho mista pro recyklaci elektrického a elektronického zařizení.

Likvidace musi byt provedena v souladu s mistnimi prdepisy o ochrané zivotniho prostfedi, které se tykaji likvidace opadu.

Podrobnéjs informace o zpracovani, rekuperaci a recyklaci tohoto výrobku zjistèu příslusného místniho Úradu, slúžby pro likvidaci domovnivo oppadu nebo v obchodě, kde jste výrobek zakoupili.

Přistoj by navržen, testován a vyroben v souladu s:

• Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
  Vykonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Osobity mezinarodni vybor pro radiove ruşeni, pozn. prekl)

Doporucenipraprvnepouziti s cilemsnizit dopad na zivotni prostreidi:

Zapnete digestor na minimálny rychlost, kdyz zacnetesvafenim a neche ji bezet nekolik minut poté, co jste vañeniukoncli. Zvysteyrchlost pouze v pripadé nadměneho množství koure nebo páry a použijte podpoprour rychlost (i)jenom v extrémnich situacích. Vyměnte uhlikovy filtr (y), je-li to nutné pro udržováni učinnosti snizováni zapachu. Vycistěte tukový filtr (y), je-li to nutné pro udržováni jeho učinnosti. Použijte maximálni prümér potrubnho systèmeu, jak jeucedeno v totom námodu, pro optimalizaci učinnosti aminimalizaci hluku.

Použití

Digestor je moyené pouzit s odsávánim mimo mistrist, nebo s recirkulačním filtrem pro Čištením vžduchu v mistrasti.

Odsavaci provedeni

Páry jsou vyväděny mimo mistrnost odtahovim potrubím upevněho na spojovaci prírubě.

POZOR!

Odtahove potrubi neni soucasti vyaveni a je tbreha ho zakoupit.

Prümér odthavého potrubi se musí rovnat prüméru spojovaciho prestence.

POZOR!

Jestlze je digestor vybavena filtrysuhlikem,museji byt vynaty.

Napojte digesto na odtahoveho potrubi stejnym prumere majo vydov vzduchu (spojovaci pifruba).

Použíti odtahoveho potrubi s menšim prùměrem zpùsobí sniženi vykonu a zvyšeni hluku.

Za to vyrobce odmita jakoukoliv zodpovednost.

! Používejte co nejkratsí odtahové potrubí.
! Používejte odthové potrubi s co nejméním počtem záhybú (maximálné uhel záhybu: 90°).
Vvhnete se zasadnim zménám sekce vedeni odtauu.

Filtraci provedi

Odsányv vzduch bude préd návratem do mistristno zbaven tuku a pachu. K použiti digestoře v tefo verzi je nutné instalovat dodatečný systém filtrování na základě aktivních uhlíků.

Instalace

Minimálni vzdálenost mezi podporou nádoby na varne plose a nejiníží cásti digestoře nesmi byt mení než 45cm v pripadé elektrických sporákù 50cm v pripadě plynovích ci smiěních sporákù.

Pokud námod na instalaci varného zařizení na plyn doporučují větěs vzdálenost, je třeba se tímtó poukynam Židit.

Elektrické pripojeni

Sitové napétí musi opodvidat napétí uvedenému na stitku s characteristikami umistěného uvnit krytu. Pokud je kryt vybaven připojkou, stači jej zapojit do zásvuky odpovádajci slavajcím normám, ktera se nachází ve snadno dosažitelném prostoru i po provenedé montáži. Pokud krypt není vybaven připojkami (primě připojeni k siti) nebo se zásvuka nenachází ve snadno dosažitelném prostoru i po provenedé montáží, je třeba použit dvojpołovy vypinač odpovádajci normám, který zaruci upné opodjen od sítě v podminkích kategorie prépetí lII, v souladus pravidly instalace.

POZOR!

DriVe nez opet napojite obvod digestoRe na sitovne napajeni a overite spravne fungovani, zkontrolujte si vzdly, ze sitovy kabel by spravnemamontovan.

Digestoř je vybavena speziánlím napajecím kabelom; v pripadě poškození kabelu vyázadejte si ho u servísni slúžby.

Instalace

Zkontrolujte, zda ma zakupony vyrobek vchodné rozměry pro zvolený prostor instalace.
- Odlożte filtry s aktivním uhlim - jsou-li dodány (viz priślustrény odstavec). Je třeba jej/je namontovat zpet v pripadé,Že hodláte použivat odsavačve foltračné verzi.
Zkontrolujte, zda se uvnit odsavače nenacházi (z prépravnich dūvodu) materialé príslušenstvi (napřiklad sáčky se šrouby, záruky atd.), pripadné je vyjměte a uschovejte.

Digesto'jedodavana se specialnimi hmozdinkami, kter esou vchodne pro zave'seni do vet'sny stropnich konstrukci. Presto by mel zave'seni provest kualifikovany odborny pracovnik, ktery rozhodne, zda jsou tyto hmozdinky vchodne pro misti typ a material stropni konstrukce. Zarovo zhodnoti unosnost stropu pro digesto'.

Provoz

Ovladaci panel se 6 tlačitky

K volbě faktčí digestoře postačí lehý dotek ovladáčú.

Tlačítko ON/OFF osvětěné

Tlačitko volby intensivné rychlosti (sila odsáványi) - trványí 5 minut: digestör nastaví touto silu a po 5 minutách se vrací na původnínastavení.

Tlčitko volby vysok rychlosti (sily odsávání)

Tlačitko volby středni rychlosti (sily odsaváni) - když bliká vyznacuje potřebu umyt anebo vyměnit filtr suhlíkem. Tento signal je za normalné stavu vypnut, k aktivaci signalizace je třeba odstavit elektroniku stisknutím tlačitka 0 po dobu 3 věřin.
Poté stisknéte soucasné tlačitka 1 a 2 po dobu 3 věřin, nejdřve bude blikat pouze tlačitko 1, pak budou blikat obě tlačitka 1 a 2 což bude signalizovat nastalou aktivaci. Zopakujte operaci, abyste odstavili signalizaci, pak budou blikat tlačitka 1 a 2, pak bude blikat pouze tlačitko 1, což bude signalizovat odstavení.

Tlačitko volby nizké rychlosti (sily odsáványi) - když bliká vyznáčuje potřebu umyt filtr proti mastnotám.

Tlačitko motoru OFF (stand by) - Vypnutí elektroniky - Opětné nastavení signalizace myti/vyměny filtrú.

MOTOR OFF

Stiskněte krátce k vypnutí motoru.

OPETNENASTAVENI SIGNALIZACE FILTRU

Při zapnuté digestoř, po provedeni ïdržby filtrù, stisknéte tlacítko až do zvukového signálu. Blikajici dioda 1 (filtr proti mastnotám) anebo 2 (filtr suhlíkem) přestane blikat.

VYPNUTI ELEKTRONIKY

Stiskněte tlačítko po dobu 3 věřin, elektronika ovládajíci digestóř se vypne.

Tato funkce muze byt uzitecná pri ciisteni vyrobku.

K opětnému zapnuti elektroníky postáci operaci zopakovat.

V pripadē nenormánho fungování, dǐrve než se obrátite na servísni sluzbu odpoje na dobu alespón 5 větin prístroj od elektrického pohonu vyjmutilé ze zástrčky a pak opět napojte. V pripadē, Že nenormání fungování budePokračovat, obráttse na servísni sluzbu.

Model s ovladacems 5 tlaicitky

L1	L2	L3	L4	L5
T1	T2	T3	T4	T5

T1. Tlačitko ON/OFF svétla (Led L1 sviti)
T2. Tlačitko OFF - Tlačitko pro nastavení rychlosti (vykunu) odsávani 1 (Led L2 svítí)
T3. Tlačitko pro nastavení rychlosti (vykonu) odsávány 2 (Led L2+L3 svítí)
T4. Tlačitko pro nastavení rychlosti (vykonu) odsávány 3 (Led L2+L3+L4 svítì)
T5. Tlačitko pro nastaveni intenszivni rychlosti (vykonu) odsávány (Led L2+L3+L4 svítí + Led L5 bliká) - doba trvány 5 minut - poté se digestör automaticicky prépne na rychlost (vykon) odsávány 2.

Vypinani digestore s prodlevou (Led blikaji):

Prodlevu vypinani digestoRe (OFF) Ize nastavit tak, ze na 2 vteiny znovu stiskete tlačitko rychlosti (vykonu) odsavání, ktera je v tom okamžiku aktvni.

Prodlevu ypinani Ize nastavit následovne:

Rychlost (vykon) odsavani 1:20 minut

Rychlost (vykon) odsavani 2:15 minut

Rychlost (vykon) odsavani 3:10 minut

Rychlost (vykon) odsavani intenzivni: 5 minut

Signalizace zaneseni filtru

Digesto'jevybavenafunkci, ktera v pravidelnych intervalech uizitatele upozorunje na zaneseni filtru a nutnost udrzby.

Signalizace zaneseni tukového filtru: S vypnutou digestoř (OFF) budou vsechny Led kontrlky rychlosti (výkonú) odsávány nepéruzovane svitit po dobu 40 věřin.

Signalizace zaneseni aktivniho uhlikového filtru: S

vypnutou digestoř (OFF) budou vsechny Led kontrlky rychlostí (vykonú) odsávani blinkingat po dobu 40 věrn.

Aktivace signalizace zaneseni aktivniho uhlikovohe filtru: tato funkce je za normalnich okolnosti vypnuta, pro jejaktivi vypnete digestor (OFF) a soucasne stisknete tlacitka T3 a T5 na vice nez 3 vteriny, Led kontrlky L3 a L5 zacnou blikat.

Pro vypnuti funkce zopakujte tento ukon a Led kontrolky L3 a L5 budou neprerusované svitit.

Reset signalizace zaneseni filtru:

Se zapnutou digestor (ON) stiskne tlačitko T2 na déle než 2 věřiny a věchny Led kontrolky se krátce rozsvití.

Poznamka: v pripadé potreby ukon zopakujte,Pokud jsou obě signalizace (tukový filtr a aktivní uhlikový filtr) aktivní.

Udrzba

Čistěné

Pro cishteni je trea pouzit VYHRADNE latku navlchcenou neutralmini tekutymi cisticimi prostefsky. NEPOUZIVEJTE ZADNÉ NASTROJE NEBO POMUCKY NA CISTENI. NEPOUZIVEJTE ALKOHOL!

Tukovy filtr

Obr. 10a-20

Zadržuje Častice tuku uvolnujici se pri vařeni.

Tukovy filtr se musi 1x do mésice vycistit (vyprat), anebo jestlizye system vyznacovani saturace filtru -Pokud je soucasti vybaveni vlastného modelu -vyznacuje tuto potřebu. Je moźne jej cistit ručné jemným mycim prostředkem nebo v kuchynské myčce pri nejnižíteploté a katšim programu. Demontáž tukového filtru je znázorně - zatlačte na zapadku filtru.

Tento filtr plehcuje neprijemne pachy vznikajici pri vaareni. Saturation filtru s uhlikem nastane po vice ci mené dlouhem uziti, tj. zavisi na typu kuchyné a pravidelném cisteni filtru proti mastnotam. V kaźdem pripade je nutné nahradit patronu maximalné Jednou za 4 mésice (anebo jestlze systemy vznacovani saturace filtru -Pokud je soucasti vybaveni vlastného modelu -vznacuje tuto potrebu).

NEMUZE b't umyvan ci regenerovan.

Kruhovy filtru suhlikem

Umistete po jedem na kaźde strané k Pokryti obou ochrnych mřízek rotoru motoru a pak otáčejte ve směru hodinovych rucicek.
K odmontovani otáčejte proti směru hodinovych rucicek.

Vymena zarovek

Obr.22

Digesto je vybava osvétlovacim systémem založénym na technologii DIOD.
DIODY zarucji optimnín osvětlení, s trvanlivostí až 10 krát delsí než tradičné svédtila a umozhůjú úspory 90% elektrické energia.

Pro vymenu zarovek kontaktujte servnisi stredisko, pověréné prodejm náhradnich dlú.

Tento spotrebic je označený v súlade s europskou smernicou 2012/19/EC o likvidácié elektrického a elektronického zariadenia (WEEE).

Uistenim sa, ze tento vyrobok bol po svojej zivotnosti odstrány správnym spósobom, uživatel prispieva k predcházaniu moznám negativnym následkom pre zivotné prostredie a zdravie.

Vypary su vypustané von prostrednictvom yfukového

Odtahové potrubie nie je sučastou vybavy a je nutné ho zakúpit.

! Elektrické napojenie

deaktiváciu signalizácia, Najprv budú blikat
tlačidlá 1 a 2 a potom bude blikat iba tlačidlo 1
oznamujíce deaktiváciu.

Tlačidlo vol'by nizskej rychlosti (vykonnost odsávania) - ak bliká, oznamuje potrebu umyvania tukového filtra.

Rychlost (vykon) odsavania 2:15 minut

Rychlost (vykon) odsavania 3:10 minut

Rychlost (vykon) odśavania intenszivna: 5 minut

Signalizácia nasytenia filtrov s aktivnym uhlim: Pri vypnutom odsávací pary (OFF) vsetky LED rychlosti (výkonov) odsávania blikaju po dobu 40 sekund.

Aktivación signalización nasytenia filtra saktivnym uhlim: ta je normalne vypnutá, pre je aktivácui vypnite odsávač pary (OFF) a stlačte súcasne tlacidlá T3 a T5 na dobu dlhsiu ako 3 sekundy, LED L3 a L5 zaćnéblinkat.

Pre deaktivaciu zopakujte operaciu, L3 a L5 sazasvietia na stabilne.

Pri Čistení je treba použit' VYLUCNE látku navlhčenu neutrǎnymi tekutymi Čistiacimi prostriedkami.

NEPOUZIVAJTE ZIADNE NASTROJE ALEBO POMOCKY NA CISTENIE. NEPOUZIVAJTE ALKOHOL!

Protitukovy filter

Obr. 10a-20

Musi byt Čistený jederkrát za mesiac (alebo ked' upozornovaci systém nasytelnosti filtrov - ak je s nim prislušný model vybavený - upozornujé tuto nevyhnutnost), nedráždivymi Čistiacími prostridkami ručne alebo v umyvačkes nizkou teplotou vody a krátym cyklusovým programom.

Umyvanim v umyvačke, protitukový filter saMZe odfarbit, ale jeho filtračná cherakteristika sa tym vóbec nezméní.

Na odpojenie protitukovych filtrov potiahnite za pruzinovy háčik.

Uhońy filter (iba pre filtracné verziu)

Obr. 19

Udrzije neprijjemné zapachy pochodzajúce z varenia.

Nasytelnost' uholneho filtru sa odhaluje iba po viac-menej predlzenom pouziti, na zaklade typu kuchyne a pravidelnosti cistenia filtra tukov. V každom pripe de nevyhnutne vymenit'zasobnik maximalne každé štyri mesiace (alebo ked upevnovaci system nasytelnosti filtrov - ak je s nim prislušné model vyavený - upozornuje tuto nevyhnutnost').

NEMOZE byt umyvany alebo regenerovany.

Okruznohońny filter

Pre vymenu lamp kontaktujte autorizované servisné strendsko nahrdnych dielov.
