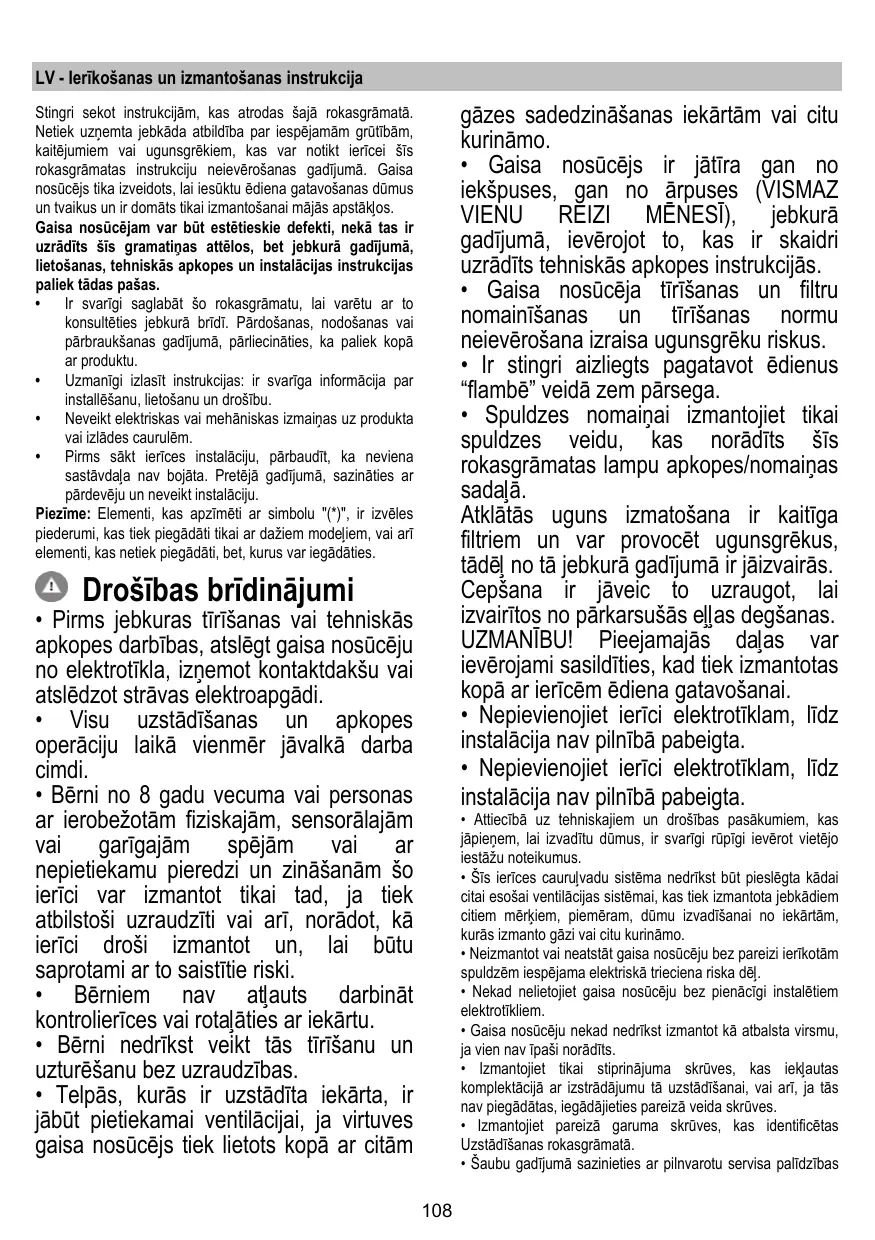

LIETOŠANAS INSTRUKCIJA SHIRE WH/A/90 ELICA
Stingri sekot instrukcijām, kas atrodas šajā rokasgrāmatā. Netiek uzņemta jebkāda atbildība par iespējamām grūtībām, kaitējumiem vai ugunsgrēkiem, kas var notikt ierīcei šīs rokasgrāmatas instrukciju neievērošanas gadījumā. Gaisa nosūcējs tika izveidots, lai iesūktu ēdiena gatavošanas dūmus un tvaikus, un ir domāts tikai izmantošanai mājas apstākļos.
Gaisa nosūcējam var būt estētiskie defekti, nekā tas ir uzrādīts šīs gramatijas attēlos, bet jebkurā gadījumā, lietošanas, tehniskās apkopes un instalācijas instrukcijas paliek tādas pašas.
- Ir svarīgi saglabāt šo rokasgrāmatu, lai varētu ar to konsultēties jebkurā brīdī. Pārdošanas, nodošanas vai pārvākšanās gadījumā pārliecināties, ka tā paliek kopā ar produktu. Uzmanīgi izlasiet instrukcijas: ir svarīga informācija par instalēšanu, lietošanu un drošību.
- Neveikt elektriskas vai mehāniskas izmaiņas uz produkta vai izplūdes cauruļvada.
- Pirms sākt ierīces instalāciju, pārbaudīt, ka neviena sastāvdaļa nav bojāta. Pretējā gadījumā sazinieties ar pārdevēju un neveiciet instalāciju.
Piezīme: elementi, kas apzīmēti ar simbolu (*), ir izvēles piederumi, kas tiek piegādāti tikai ar dažiem modeļiem, vai arī elementi, kas netiek piegādāti, bet kurus var iegādāties.
Drošības brīdinājumi
- Pirms jebkuras tīrīšanas vai tehniskās apkopes darbības atslēgt gaisa nosūcēju no elektrotīkla, izņemot kontaktdakšu vai atslēdzot strāvas elektroapgādi.
- Visu uzstādīšanas un apkopes operāciju laikā vienmēr jāvalkā darba cimdi. Bērni no 8 gadu vecuma vai personas ar ierobežotām fiziskajām, sensorajām vai garīgajām spējām vai ar nepietiekamu pieredzi un zināšanām šo ierīci var izmantot tikai tad, ja tiek atbilstoši uzraudzīti vai arī, norādot, kā ierīci droši izmantot un lai būtu saprotami ar to saistītie riski.
- Bērniem nav atļauts darbināt kontrolierīces vai rotaļāties ar iekārtu.
- Bērni nedrīkst veikt tās tīrīšanu un uzturēšanu bez uzraudzības.
- Telpās, kurās ir uzstādīta iekārta, ir jābūt pietiekamai ventilācijai, ja virtuves gaisa nosūcējs tiek lietots kopā ar citām
gāzes sadedzināšanas iekārtām vai citu kurināmo.
Gaisa nosūcējs ir jātīra gan no iekšpuses, gan no ārpuses (VISMAZ VIENU REIZI MĒNESĪ), jebkurā gadījumā ievērojot to, kas ir skaidri uzrādīts tehniskās apkopes instrukcijās. Gaisa nosūcēja tīrīšanas un filtru nomaiņas un tīrīšanas instrukciju neievērošana izraisa ugunsgrēka riskus. - Ir stingri aizliegts pagatavot ēdienus "flambē" veidā zem pārsega. - Spuldzes nomaiņai izmantojiet tikai spuldzes veidu, kas norādīts šīs rokasgrāmatas lampu apkopes/nomaiņas sadaļā.
Atklātas uguns izmantošana ir kaitīga filtriem un var provocēt ugunsgrēkus, tādēļ no tā jebkurā gadījumā ir jāizvairās. Cepšana ir jāveic to uzraugot, lai izvairītos no pārkarsušās eļļas degšanas. UZMANĪBU! Pieejamās daļas var ievērojami sasildīties, kad tiek izmantotas kopā ar ierīcēm ēdiena gatavošanai.
- Nepievienojiet ierīci elektrotīklam, līdz instalācija nav pilnībā pabeigta.
- Nepievienojiet ierīci elektrotīklam, līdz instalācija nav pilnībā pabeigta.
- Attiecībā uz tehniskajiem un drošības pasākumiem, kas jāveic, lai izvadītu dūmus, ir svarīgi rūpīgi ievērot vietējo iestāžu noteikumus.
- Šīs ierīces cauruļvadu sistēmu nedrīkst pieslēgt citai esošai ventilācijas sistēmai, kas tiek izmantota jebkādiem citiem mērķiem, piemēram, dūmu izvadīšanai no iekārtām, kurās izmanto gāzi vai citu kurināmo.
- Neizmantojiet vai neatstājiet gaisa nosūcēju bez pareizi ierīkotām spuldzēm iespējama elektriska trieciena riska dēļ.
- Nekad nelietojiet gaisa nosūcēju bez pienācīgi instalētiem elektriskajiem elementiem. Gaisa nosūcēju nekad nedrīkst izmantot kā atbalsta virsmu, ja vien nav īpaši norādīts.
- Izmantojiet tikai stiprinājuma skrūves, kas iekļautas komplektācijā ar izstrādājumu tā uzstādīšanai, vai arī, ja tās nav piegādātas, iegādājieties pareizā veida skrūves.
- Izmantojiet pareizā garuma skrūves, kas identificētas Uzstādīšanas rokasgrāmatā.
- Šaubu gadījumā sazinieties ar pilnvarotu servisa palīdzības
centru vai līdzīgu kvalificētu personu.
UZMANĪBU!
- Nespēja uzstādīt skrūves vai stiprinājuma ierīci saskaņā ar šiem norādījumiem var izraisīt elektriska apdraudējuma risku.
- Nelietojiet kopā ar atsevišķu programmētāju, taimeri, tālvadības pulti vai jebkuru citu ierīci, kas ieslēdzas automātiski.
Šī ierīce atbilst Eiropas Direktīvai 2012/19/EC, Waste Electrical And Electronic Equipment (WEEE). Pārliecinoties, vai šis produkts tiek izmests ārā pareizā veidā, lietotājs veicina izvairīšanos no negatīvām sekām apkārtējai videi un veselībai.
Simbols uz produkta vai uz pievienotās dokumentācijas nozīmē, ka ar šo produktu nav jārīkojas kā ar mājas atkritumiem, bet tas ir jānogādā tam domātā savākšanas punktā, kur atkārtoti izlieto elektriskās un elektroniskās ierīces. Tas ir jāizmet, respektējot vietējos likumus, kas attiecas uz atkritumu aizvākšanu. Pēc papildu informācijas par produkta izmantošanu, apstrādi un atkārtotu izmantošanu, ir jāgriežas vietējā iestādē, kas nodarbojas ar attiecīgo jautājumu, atkritumu atkārtotas izmantošanas servisā vai veikalā, kur produkts tika iegādāts.
lericeirizstradata, parbaudita un razota atbilstosi sadam prasibam.
Drosiba: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Veiktspēja: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Pareizas lietošanas ieteikumi, lai samazinātu ietekmi uz vidi. Ieslēdziet nosūcēju minimālā ātrumā, kad sākat gatavošanu, un atstājiet to ieslēgtu pāris minūtes pēc tam, kad gatavošana ir pabeigta. Palieliniet ātrumu tikai tad, ja ir liels daudzums dūmu un tvaiku, un izmantojiet palielināto ātrumu (-us) tikai ārkārtējos gadījumos. Nomainiet ogles filtru (-s), ja nepieciešams, lai uzturētu labu smaku samazināšanas efektivitāti. Notīriet tauku filtru (-s), ja nepieciešams, lai uzturētu labu tauku filtra efektivitāti. Izmantojiet ventilācijas sistēmas maksimālo diametru, kas norādīts šajā rokasgrāmatā, lai uzlabotu efektivitāti un samazinātu troksni.
Izmantošana
Gaisa nosūcējs ir veidots, lai to izmantotu iesūkšanas versijā ar evakuāciju uz ārpusi vai filtrēšanas versijā ar iekšējo recirkulāciju.
Iesūkšanas versija
Tvaiki tiek izvadīti uz ārpusi caur izvadīšanas cauruli, kas ir piestiprināta pie atloksavienojuma.
UZMANĪBU!
Evakuācijas caurule nav dota līdzi, un tā ir jāiegādājas.
Izvadīšanas caurules diametram ir jābūt vienlīdzīgam ar savienošanas gredzena diametru.
UZMANĪBU!
Ja gaisa nosūcējam ir ogļu filtri, tiem ir jābūt noņemtiem.
Pievienot gaisa nosūcēju pie izvadīšanas sienas caurulēm un atverumiem ar diametru, kas ir vienāds gaisa izejas diametram (savienošanas atloks).
Sienas izvadīšanas cauruļu un atverumu izmantošana ar mazāku diametru noteikti iesūkšanas rezultātu pazemināšanos un stipru trokšņa paaugstināšanos.
Tādēļ tiek noraidīta jebkura atbildība šajā sakarā.
Izmantot garu cauruli, pēc iespējas mazāku. Izmantot cauruli ar pēc iespējas mazāk locijumiem (locijuma maksimālais leņķis: 90°). Izvairīties no caurules diametra straujām izmaiņām.
Filtrejoša versija
Iesūktais gaiss tiek attīrīts un deodorēts pirms tā nosūtīšanas telpā. Lai izmantotu gaisa nosūcēju šajā versijā, ir nepieciešams ierīkot papildu filtrēšanas sistēmu uz aktīvo ogļu pamata.
Uzstādīšana
Minimālajam attālumam starp plīts virsmu, kur tiek novietoti trauki, un viszemākās gaisa nosūcēja daļas nedrīkst būt mazākam par 45 cm elektriskās plīts gadījumā un 50 cm gāzes un kombinētās virtuves gadījumā.
Gadījumā, ja uzstādīšanas instrukcijās gāzes iekārtai tiek precizēts lielāks attālums, ir nepieciešams to ievērot.
! Elektriskais pieslēgums
Tīkla spriegumam ir jāatbilst spriegumam, kas ir atzīmēts uz datu plāksnītes, kura atrodas gaisa nosūcēja iekšpusē. Ja nosūcējam ir kontaktdakša, pievienojiet to rozetei, kura atbilst pastāvošiem likumiem un atrodas pieejamā zonā arī pēc uzstādīšanas.
Ja gaisa nosūcējam nav kontaktdakšas (tiešais pieslēgums pie elektriskās sistēmas) vai ja kontaktdakša neatrodas pieejamā zonā arī pēc uzstādīšanas, pielietojiet normām atbilstošu bipolāru slēdzi, kurš nodrošina pilnu atslēgšanu no tīkla sprieguma, pārsprieguma kategorijas III nosacījumos, saskaņā ar uzstādīšanas likumiem.
UZMANĪBU!
Pirms pieslēgt gaisa nosūcēju pie tīkla barošanas un pirms pārbaudīt tā pareizu darbību, vienmēr pārbaudiet, ka tīkla kabelis ir ierīkots pareizi.
Gaisa nosūcējam ir īpaša barošanas caurule; caurules bojāšanas gadījumā pieprasiet to tehniskās apkalpošanas
servisam.
Uzstādīšana
Pirms uzsākt uzstādīšanu:
- Pārbaudīt, vai iegādātajam produktam ir piemēroti izmēri izvēlētajai uzstādīšanas zonai.
- Noņemiet aktīvās ogles filtru(s), ja tādi ir piegādāti ar ierīci (skat. attiecīgo punktu). Tam/tiem ir jābūt uzstādītam/iem atpakaļ tikai tad, ja vēlaties izmantot gaisa nosūcēja filtrācijas versiju.
- Pārbaudiet, vai gaisa nosūcējā nav (transportēšanas dēļ) pievienotu detaļu (piem., maisiņu ar skrūvēm, garantijas u.c.). Ja tā ir, tās ir jāizņem un jāsaglabā.
Gaisa nosūcējs ir aprīkots ar fiksēšanas korkiem, kas ir piemēroti lielākajai daļai sienu/griestu. Jebkurā gadījumā ir nepieciešams griezties pie kvalificēta tehniķa, lai pārliecinātos par materiālu derīgumu sienu/griestu veidam. Sienai/griestiem ir jābūt pietiekami biezai/cietai, lai noturētu gaisa nosūcēja svaru.
Darbība
Vadības panelis ar 6 taustiņiem
Lai izvēlētos gaisa nosūcēja funkcijas, pietiek pieskarties komandām.
Gaismas ON/OFF taustiņš
Ātruma izvēles taustiņš (iesūkšanas jauda) - intensīvā jauda 5 minūtes: gaisa nosūcējs uzstāda šo jaudu un pēc 5 minūtēm atgriežas iepriekšējā uzstādījumā.
Augsta ātruma izvēles taustiņš (iesūkšanas jauda)
Vidēja ātruma izvēles taustiņš (iesūkšanas jauda) - kad mirgo, norāda uz to, ka ir nepieciešams mazgāt vai nomainīt ogļu filtru. Parasti šis paziņojums ir atslēgts. Lai iedarbinātu paziņojumu, atslēdziet elektroniku, piespiežot uz 3 sekundēm taustiņu 0. Tālāk, vienlaicīgi piespiediet taustiņus 1 un 2 uz 3 sekundēm; no sākuma mirgos tikai taustiņš 1, pēc tam mirgos abi taustiņi 1 un 2, kas norāda aktivāciju. Atkārtojiet operāciju, lai atslēgtu paziņojumu - no sākuma mirgos taustiņi 1 un 2, pēc tam mirgos tikai taustiņš 1, kas norāda atslēgšanu.
Zema ātruma izvēles taustiņš (iesūkšanas jauda) - kad mirgo, norāda uz nepieciešamību nomazgāt tauku filtrus.
Dzinēja OFF taustiņš (stand by) - elektronikas sistēmas atslēgšana - paziņojuma Reset par filtru mazgāšanu/maiņu.
DZINĒJA OFF
Īslaicīgi piespiediet, lai izslēgtu dzinēju.
FILTRU PAZIŅOJUMA RESET
Kad gaisa nosūcējs ir ieslēgts, pēc tam, kad filtriem tika veikta tehniskā apkope, piespiediet taustiņu līdz skaņas signālam. Mirgojošais LED 1 (tauku filtri) vai 2 (ogles filtrs) pārtrauc mirgošanu.
ELEKTRONIKAS SISTĒMAS ATSLĒGŠANA
Piespiediet uz 3 sekundēm taustiņu, tiek atslēgta gaisa nosūcēja komandas elektronika.
Šī funkcija var būt derīga produktu ražošanas operācijās.
Lai no jauna ieslēgtu elektroniku, pietiek atkārtot operāciju.
Darbības anomāliju gadījumā, pirms Jūs griežaties pie Tehniskās Apkalpošanas servisa, atslēdziet uz vismaz 5 sek. ierīci no elektriskās barošanas, izņemot kontaktdakšu un pieslēdziet to no jauna. Gadījumā, ja darbības anomālija turpinās, ir jāgriežas pie Tehniskās Apkalpošanas servisa.
Modelis ar 5 taustiņu paneli
T1. Gaismu ON/OFF taustiņš (Led L1 ir ieslēgts) T2. Taustiņš OFF - 1.iesūkšanas ātruma (jaudas) izvēles taustiņš (Led L2 ir ieslēgts) T3. 2.iesūkšanas ātruma (jaudas) izvēles taustiņš (Led L2+L3 ir ieslēgti) T4. 3.iesūkšanas ātruma (jaudas) izvēles taustiņš (Led L2+L3+L4 ir ieslēgti) T5. Intensīvā iesūkšanas ātruma (jaudas) izvēles taustiņš (Led L2+L3+L4 ir ieslēgti + Led L5 mirgo) - ilgums 5 minūtes - pēc kā gaisa nosūcējs automātiski uzstāda 2.iesūkšanas ātrumu (jaudu).
Gaisa nosūcēja novēlotā izslēgšanās (Led mirgo):
Ir iespējams uzstādīt gaisa nosūcēja novēloto izslēgšanos (OFF), no jauna piespiežot ilgāk par 2 sekundēm iesūkšanas ātruma (jaudas) taustiņu, kas ir aktīvs tajā brīdī. Pieejamie novēlotās izslēgšanās laiki ir šādi:
1.iesūkšanas ātrums (jauda):20 minūtes 2.iesūkšanas ātrums (jauda):15 minūtes 3. iesūkšanas ātrums (jauda): 10 minūtes
Intensīvais iesūkšanas ātrums (jauda): 5 minūtes
Filtru piesātināšanās paziņojums
Gaisa nosūcējs ir aprīkots ar vienu funkciju, kas ar regulāriem laika intervāliem, brīdina lietotāju, kad filtri ir piesātināti un tiem ir nepieciešama tehniskā apkope.
Prettauku filtra piesātināšanās paziņojums: Kad gaisa nosūcējs ir izslēgts (OFF), visi iesūkšanas ātruma (jaudas) LED ieslēdzas ar pastāvīgu gaismu uz 40 sekundēm.
Aktīvās ogles filtra piesātināšanās paziņojums: Kad gaisa nosūcējs ir izslēgts (OFF), visi iesūkšanas ātruma (jaudas) LED mirgo 40 sekundes.
Aktīvās ogles filtra piesātināšanās paziņojuma iedarbināšana: parasti tas ir atslēgts, un, lai to iedarbinātu, ir nepieciešams izslēgts gaisa nosūcējs (OFF) un vienlaicīgi piespiest taustiņus T3 un T5 ilgāk par 3 sekundēm; LED L3 un L5 sāks mirgot.
Lai atslēgtu, ir jāatkārto operācija, LED L3 un L5 ieslēgsies ar pastāvīgu gaismu.
Filtru piesātināšanās paziņojuma iestatīšana uz nulli (reset):
Kad gaisa nosūcējs ir ieslēgts (ON), ir jāpiespiež taustiņš T2 ilgāk par 2 sekundēm, visi LED uz to laika posmu ieslēgsies.
Piezīme: ja tas ir nepieciešams, atkārtojot operāciju gadījumā, ja abi paziņojumi (pretauku filtrs un aktīvās ogles filtrs) ir iedarbināti.
Tehniskā apkalpošana
Tīrīšana
TĪRĪŠANAI ir jāizmanto TIKAI mitrs audums, kurš ir samitrināts ar neitrāliem šķidriem mazgāšanas līdzekļiem. NELIETOT TĪRĪŠANAI RĪKUS VAI INSTRUMENTUS!
Neizmantot jebkuru abrazīvus saturošu produktu. NEIZMANTOT ALKOHOLU!
Prettauku filtrs
Attēls 10a-20
Notur tauku daļiņas, kas veidojas no ēdiena pagatavošanas.
Prettauku filtram ir jābūt tīrītam katru mēnesi, ar neagresīviem līdzekļiem, manuāli vai trauku mazgājamā mašīnā, pie zemas temperatūras un izmantojot īso ciklu. Ja tas tiek mazgāts trauku mazgājamā mašīnā, prettauku filtra metāla detaļas var kļūt nespodras, bet jebkurā gadījumā to spējas nemainās.
Lai noņemtu tauku filtru, ir jāvelk debloķēšanas atsperes rokturis.
Aktīvās ogles filtrs (tikai versijai ar filtru)
Attēls 19
Neitralizē nepatīkamas smakas, kas rodas no ēdiena gatavošanas.
Ogles filtra piesātināšanās parādās pēc diezgan ilgas izmantošanas, atkarībā no virtuves veida un tauku filtra tīrīšanas regularitātes. Jebkurā gadījumā nepieciešams nomainīt kārtridžu maksimums katru ceturto mēnesi (vai kad filtra piesātināšanās norādījumu sistēma - ja to paredz Jūsu modelis - uzrāda šo nepieciešamību).
