MANUAL DE UTILIZARE ASP 6 N-400 ATIKA

Măsina de despicat lemne de foc ASP 6 N, ASP 6 N - 400 (Numărul de series: vezi ultima pagină)

este conform cu prevederile directivelor numite mai sus cát sicerintelor alter reglementari aplicabile in vigoare: 2004/108/UE.

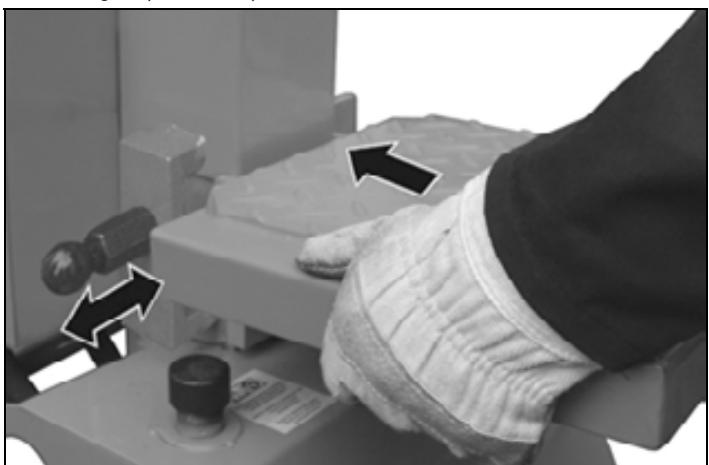

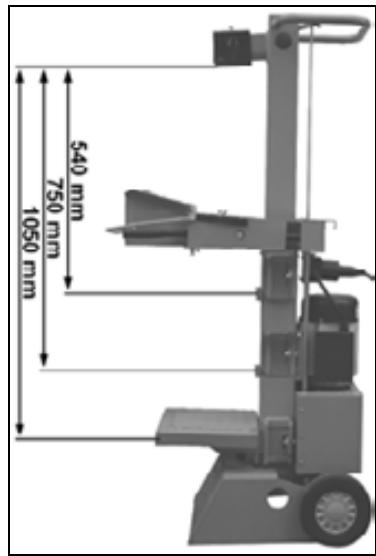

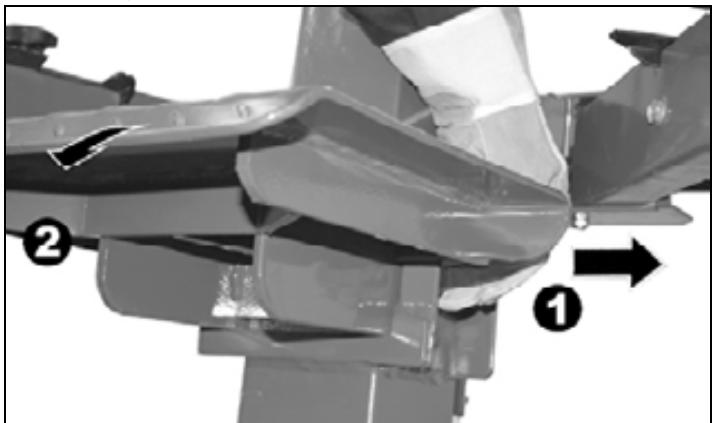

RC In functie de lungimea lemnului de despicat, plac a mesei poate fi montata la trei inaltimi diferite.

In fiecare poziie de montare, stau la dispoziie bolturi de blocare.
Montaşi placamesei in cornierele de sustinere corespunzatoare.
Atentie ca boltul de blocare să se fi blocat.

Beroende pa langden pa det tra som skall klyvas, kan bordet stallas in i tre olica hojder.

Este interzisă punerea in functiune a masinii inaintea citirii acestor instructiuni de folosire, a respectarii tuturor indicatiilor si a montarii aparatului conform descrierii.

Păstrați instrucțiunile pentru UTILIZARI viitoare.

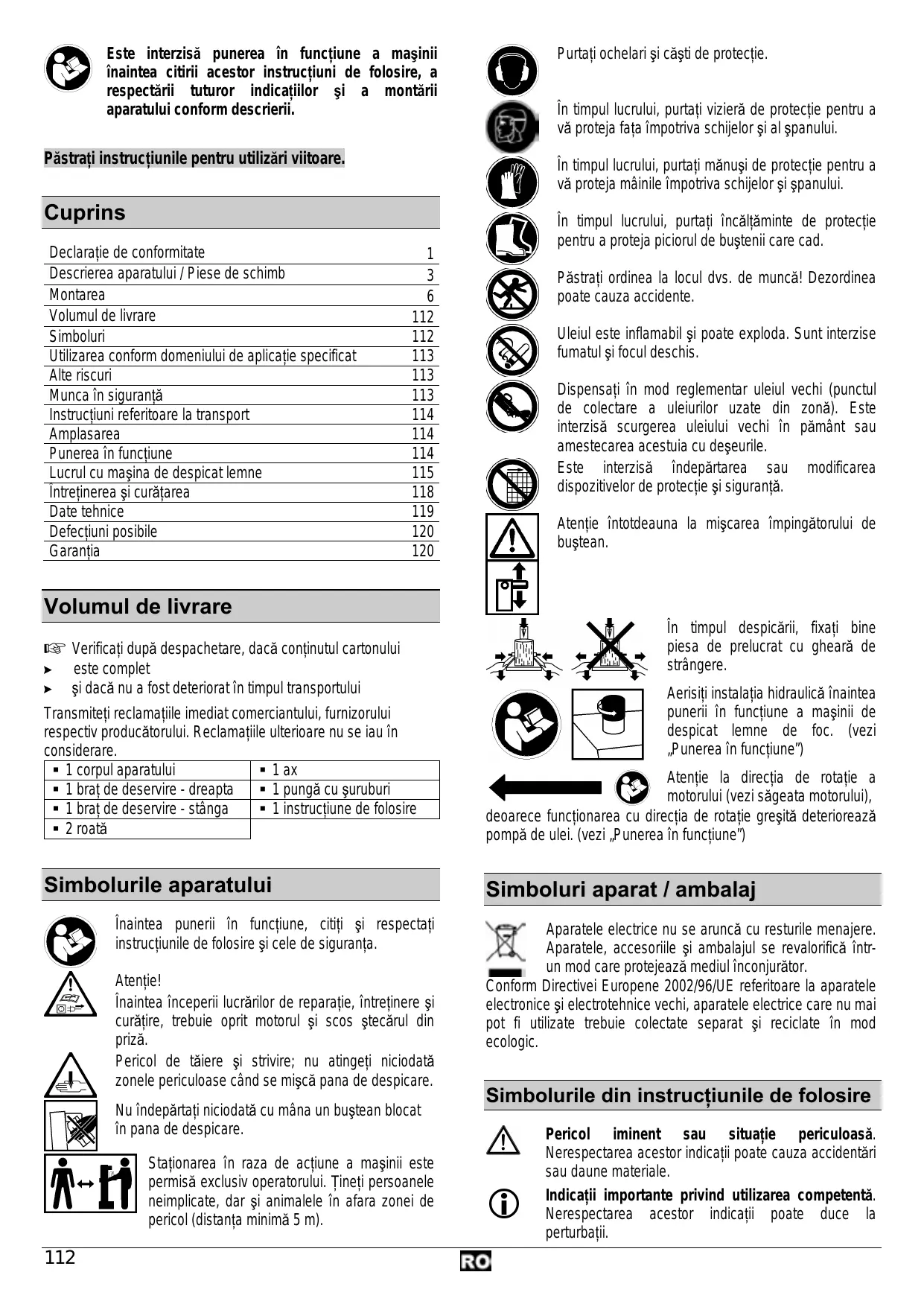

Cuprins

Declarataje de conformitate	1
Descrierea aparatului / Piese de schimb	3
Montarea	6
Volumul de livrare	112
Simboluri	112
Utilizarea conform domeniului de aplicatajie specificat	113
Alte riscuri	113
Munca în siguranta	113
Instructiuni referitoare la transport	114
Amplasarea	114
Punerea în functiune	114
Lucrul cu mașina de despicatlemne	115
Întreținerea și curățarea	118
Date tehnice	119
Defecțiuni posibile	120
Garantția	120

Volumul de livre

Verificati dupa despachetare, daca continutul cartonului

estecomplete
sida nua fost deteriorarat in timpul transportului

Transmiteti reclamathiile imediat commerciantului, furnizorului respectiv producatorului. Reclamathiile ulterioare nu se iau in considerare.

1 corpul aparatului	1 ax
1 braț de deservire - dreapta	1 pungă cușuruburi
1 braț de deservire - stânga	1 instrucțiune de folosire
2 roata

Simbolurile aparatului

Inaintea punerii in functiune, cititi si respectati instructiunile de folosire si cele de siguranta.

Atentjie!

Inaintea inceperii lucrarilor de reparatie, intreitrinere si curatire, trebuie oprit motorul si scos stecarul din przya.

Pericol de tãiere Şi strivire; nu atingeti niciodata zonele periculoase cand se misca pana de despicare.

Nu indepàrtaţi niciodata cu mana un buştean blocat in pana de despicare.

Stationarea in raza de actiune a masinii este permisă exclusiv operatorului. Tineti personale neimplicate, darși animalele in afara zonei de pericol (distanta minimă 5 m).

In timpul lucrului, purtaşi vizieră de protectie pentru a va proteja fata impotrivă schijelorși al splanului.

In tempul lucrului, puratai manusi de protectie pentru a va proteja mainile impotrivaca schijelor si spanului.

In timpul lucrului, puratai incaltaminte de protectie pentru a proteja piciorul de buştenii care cad.

Păstrați ordinea la locul dvs. de muncă! Dezordinea poate cauza accidente.

Uleiul este inflamabil i poate exploda. Sunt interzise fumatul i focul beschis.

Dispensati in mod reglementar uleiul vechi (punctul de colectare a uleiurilor uzate din zona). Este interzisa scurgerea uleiului vechi in pamant sau amestecarea acestua cu deseurile.

Este interzisa indepartarea sau modificare dispositivelor de protectie si siguranta.

Atentie intotdeauna la miscarea impingatorului de buştean.

In tempul despicarii, fixa t bine piesa de prelucrat cu ghear a de strangere.

Aerisiti instalata加密 inauntea puneri in functiune a masinii de despicat lemne de foc. (vezi "Punerea in functiune")

Atentie la directia de rotatie a motorului (vezi sageata motorului),

deoarece functionarea cu directia de rotatie greiţă deteriorează pompă de ulei. (vezizi „Punerea in functiune")

Simboluri aparat / ambalaj

Aparatele electricu nu se aruncă cu resturile menajere. Aparatele, accesoriile Şi ambalajul se revalorifică intrun mod care protejează medui dinconjurator.

Conform Directivei Europene 2002/96/UE referitoare la aparatele electronice electrolytne vechi, aparatele electrice care nu mai pot fi utilizate trebuie colectate separat reciclate in mod ecologic.

Simbolurile din instruţiunile de folosire

Pericol iminent sau situatie periculoasa. Nerespectarea acestor indicatei poate cauza accidentari sau daune materiale.

Indicati i importante privind utilizarea competenta. Nerespectarea acestor indicati poate duce la perturbati.

Instruktiuni de folosire. Aceste indicatori va ajută să folositi in mod optim toate functile.

Montarea, folosirea ±b intretinerea. Aici vi se explicao exact, ce avei de facut.

Utilizarea conform domeniului de aplicatie specificat

• Utilizarea masinii de despicat lemne de foc este permisa exclusiv pentru despicarea lemnelor.
• Doar lemnul tāiat drept se preteazā pentru maşa nă de despicat lemne de foc.
• Bucătile de metal (cuie, etc.) trebuie neapărat indepărtate din materialul ce urmează să fie despicat.
• Prin folosirea conform domeniului de aplicatie specificat se intelege si respectarea conditilor de folosire, intretnere si reparatie, impuse de producator, si respectarea masurilor de siguranta prevazute in instrutiuni.
• Orice alt mod de'utilizare este considerat a nu fi in conformitate cu domeniul de aplicatie specificat. Producatorul nu raspunde de pagubele rezultate astfel - riscul si-l asumă in exclusivitate utilizatorul.
• Modificari arbitrare ale masinii de despicat lemne de foc exclud raspunderea producatorului pentru pagube de orice fel rezultate din acestea.
• Montarea, utilizes area sī intreṭinerea aparatului este permisa doar personelor care cunosc aparatul sī sunt informate in legātura cu pericolele. Lucrārile de reparati pot fi efectuate numai de noi, respectiv de firme de prestare a serviciilor numite de noi.

Alte riscuri

In ciuda utilizarii corecte si a respectarii tuturor maserilor de protectie in vigoare, mai apar alte riscuri datorita constructiei conform scopului de folosire.

Aceste riscuri pot fi diminuate dacă se respectă „Măsurile de siguranta“, „Utilizarea conformă domeniului de aplicăție specificat destinăției" si instruktunile de folosire in totalitate.

Atentia si precautia diminuează riscul accidentarii personelor si riscul pagubelor materiale.

• Másurile de siguranta ignorerate sau trecute cu vederea pot duce la ranirea utilizatorului Sau la daunarea propietatii.
• Prin neatenţie, prin nerespectarea normelor de siguranta si prinutilizarea necorespunzătoare,cuţul de despicat mobil poate provoca leziuni la mană si delete.
• Periclitare datorata curentului electric in cazul utilizarii unor racorduri electrice necorespunzatoare.
• Atingerea unor parti sub tensiune la piese electrice beschise.
• Deteriorarea auzului datorita unor lucrari indelungate fara protejarea auzului.

Cu toate măsurile de precautie luate mai pot rămâne niste riscuri, greu definibile.

Munca în siguranta

Prin urmare, inaintea punerii in functiune a utilajului, ciiti si respectati indicatiile urmatoare si masurile de prevenire a accidentelor ale assocatiei dumneavoastr

professionale indicatiile de siguranta, valabile in tara dumneavoastr, pentru a va feri pe dumneavoastr si pe altei de accidente.

Transmiteti măsurile de siguranta tuturor personelor, care lucrează cu această masina.
Păstrați acesto instruțiuni de siguranta.

Lucrati cu precautie. Fiti atent, la ce facetti. Lucrati rational. Nu folositi aparatul, cand sunteti obosit sau sub influenta drogurilor, a alcoolului sau a medicamentelor. Un moment de neatentie in timul folosirii aparatului poate conducie la'accidente serioase.
- Familiarizati-vă cuapestutilaj inaintea puneri iuiin functiune, cu ajutorul instructiunilor de folosire.
- Nu utilizes aparatul pentru alte domenii de aplicatie, pentru care nu a fost conceput (vezi utilizes area conform domeniului de aplicatie specificat si ,Modul de lucru cu mașina de despicat lemne pentru foc").
- Asigurat-və stabilitatea 山 mentinei-və tot timpul echilibrul.
- Asezati-vä in poziţia de lucru, aflata in spatele impingătorului in zona manerului de comanda. Nu sti niciodă in sfera de actiune a penei de despicat.
- Nu stati niciodata in picioare pe masina.
In timpul lucrului purati

• ochelari sau masca de protectie
• manusi de lucru
  eventual protectie a azului
• incaltamnte de siguranta cu protectie din otel

Purtatimbracaminte delucropotrivita:
- nu purata haine largi sai bijuterii (pot fi prinse de parrile mobile ale masinii)
- In perimetre du lucru al masinii, persona care o deserveste poarta raspunderea fata de alte persone.
- Copilor Şi tinerilor sub 18 ani le este interzisa folosirea masinii.
- Păstrati copii la distanță de utilaj.
- Nu utilità niciodata aparatul acolo, unde se află persone neparticipante in apropiere.
- Păstrați ordinea la locul dvs. de muncă! Dezordinea poate cauza accidente.
- Nu lasati niciodata aparatul nesupravegheat.
- Nu suprasoliciti aparatul! Lucrati mai bine mai sigur in intervalul de putere indicat.
- Folosiutilajul doar cu dispositivele de protectie complet si corect fixate si nu modificaţi nimic la masina, ce ar putea diminua siguranta.
- Este interzisă modificarea aparatului sau unor pârți ale acestuia.
- Nu lasaţi niciodăță conectat aparatul când este culcat pe o parte. Aparatul a fost dezvoltat exclusiv pentru operarea in positie verticală.
- Nu stropiti aparatul cu apă. (sursa de pericol curentul electric).
- Nu lasati masina in ploaie si nu lucrati in timpul ploii.
Depozitati-doar intr-un loc uscat si nu la indemana copilor.
- Opriti maşina Şi scoateş stecărul din przyă in timpul:

lucrarlor de reparatie
lucrarilor de intretinere si curatire
lucrarilor de reparatie a avarilor
- verificări cabulului de racordare în timul operări pentru a constata dacă nu este cumva incurcat sau deteriorat
- transportului
- in timpul pārsiriū utilajului (sī la intreruperi de scurtā durata)

• Verificazioni da cacha masina nu prezintà cumva eventuale deteriorarì:
• Inaintea utilizării in continuare a aparatului, trebuie verificata cu grijă functiònnarea ireprosabilași conformă domeniului de aplicatie specificat a dispositivelor de protectie.
• Verificazioni dacă pârtile mobile funzioniaza ireprosabil, dacă nu sunt blocate sau dacă nu există componente deteriorate. Verificazioni, dacă piesele sunt deteriorate sau defecte. Toate piesele trebuie montate corect și trebuie că indeplineasca所提供 conditiile pentru o functioreanireprosabilită.
  Dispositivele de protectie defecte si alte parti deteriorate trebuie reparate sau inlocuite in mod competent de catre un atelier specializat autorizat, dacn ueste prevazut altceva in instruetunile de folosire.
  Autocolantele de siguranta deteriorate sau ilizibile trebuie inlocuite.

Siguranta electrica

• Conducteile de legatura se fixeaz conform IEC 60245 (H 07 RN-F) cu un diametru al conductorului de minimum

230V

3 × 1,5 ~mm^2 la o lungime a cablului pana la 10 ~m

400V3

5 × 1,5 ~mm^2 la o lungime a cablului până la 10 ~m

• Nu utiliziţi niciodata cabluri de alimentare cu o lungime de peste 10m . Conductele de legătura lungiși subțiri produc o cadere de tensiune. Motorul nu- mai atinge randamentul maxim, funționarea aparatului este redusă.

• Fisele Şi dozele de connectare la caburile electric trebuie să fie din cauciuc, PVC moale sau alt material termoplastic de aceeasi rezistenta mecanica, sau acoperite cu acest material.

• Prizele caburilor electrice trebuie să fie protejate impotrivă stropirii cu apă.

• La fixarea conductei de legatură asigurată-vă că aceasta nu este turtă, indoită și că racordul cu stecăr nu se umezeste.

• Cánd folosiţi un tambur pentru cabluri, desfășuratî complet cablul.

• Nu folosi ci cablul in scopuri care nu corespunde domeniului de aplicatie. Feriti cablul de caldură, de ulei si muchii ascutite. Nu folosi ci cablul pentru a trage stecarul din priză.

• Verificazioni cu regolaritate cablurile prelungitoare 山 inlocui-ti-le, dacà sunt deteriorate.

• Nu atingeti un cablu de racordare avariat inainte de a-deconecta de la retea. Un cablu de racordare avariat poate provoca un contact cu piesele conducfoare de tensiune electrică.

• Nu folositi conducte de legatura defeche.

• Folosiţin aer liber doar cabluri de prelungire autorizate Şi deci marcate corespunzător.

• Nu folosi tegaturi electrice provizorii.

• Nu suntati si nu scoatei niciodata din functiune instalatiile de protectie.

Conectarea electrica respective reparati ale parrlor electricare ma sinii trebuie efectuate de ctre un specialist electrician concesionat sau de ctre unul din atelierere noastre deservicii pentru clienti. Regulamentele locale privind mai ales măsurile de protectie trebuie respectate.

Reparataile alterparti ale masinii trebuie efectuate de catre producator Sau unul din atelierele noastre de servicii pentru clienti.

Folosiţ doar把这些 originale. Folosirea altero把这些 de schimb poate duce la accidentarea utilizatorului. Producătorul nu răspunde de daunele astfel provocate.

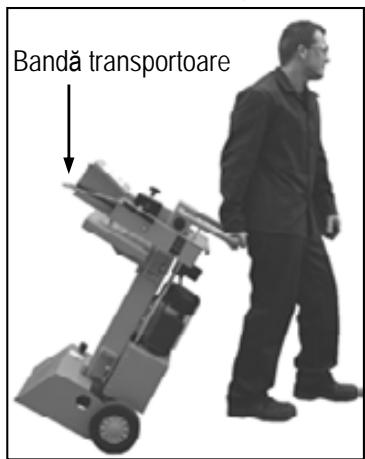

Instruetioni referitoare la transport

! Inaintea fiecarei schimbbaria locului de amplasare si inaintea oricarui transport, deplasati cuitul de despicat in positia cea mai

joasa.

Pentru transport, prindei cu o mana etrierul si basculati masina de despicat lemne uor spre dumneavoastr. In aceast pozitie, masina de despicat lemne poate fi transporte tata fara probleme.

Pentru a evita scurgerea de ulei in timpul transportului, disponitivul de inchiderea a rezervorului de ulei trebuie sa fie bine insurubat.

Amplasarea

Avei grijca zone de lucru sa indeplineasca urmatoarele condiitii:

stabilà la alunecare
plană
- fãrã pericol de impioedicare
luminozitate suficientă

Nu operati masina in apropierea gazel, canalelor de zina sau a alteri materiale combustibile.

Punerea'in functiune

• Asigurat-va, că aparatul este montat conform indicateilor.

• Verificazioni inante de fiecare utilizare:

• dacă conducțele de legătura nu au defecte (fisuri, tăieturi etc.)

Nu utilizati cabluri defecte

• dacă aparatul a suferit eventuale stricăciuni (vezi, „Lucrări in siguranta")
• dacà toate legāturile cu sürub sunt bine strânse
• dacă systemd hidraulic prezintă scurgeri
  nivelul de ulei

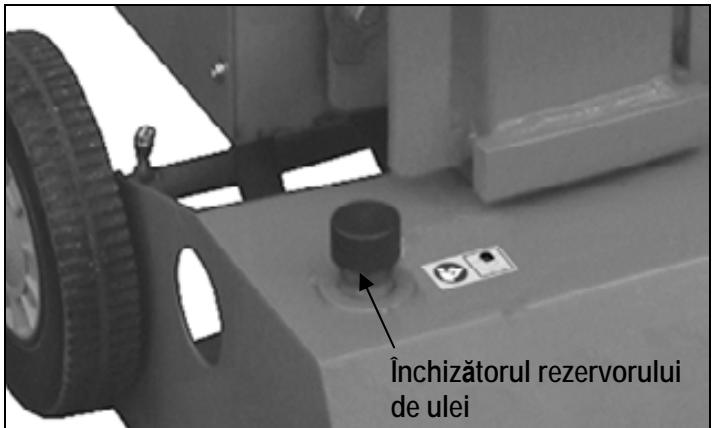

Aerisirea

Aerisiti instalataia hidraulica inaintea puneriin functiune a masinii de despicat lemne de foc.

Deşurubăti capacul rezervorului de uleicateva roatai, pentru ca aerul din rezervorul de ulei sa poata fi evacuat.
In timpul functionarii, lasati capacul descis.

Inaintea deplasarii masinii de despicat lemne de foc, inchideti capacul rezervorului de ulei, deoarece in caz contrar sscurge uleiul.

Dacă nu se aerisește instalăția hidraulica, aerul inchis in ea deterioriorează garnitura de etanșareși provoacă daune permanente masinii de despicat lemne.

① Racordarea la retea

• Comparati tensiunea indicata pe placac de constructie cu tensiunea retelei si conecta aparatul la priza potrivita si prevazută regulamentar.
  Utilizati cablu prelimungitor cu diametru suficient.
• Conectati aparatul printr-un comutator de protectie Fi (comutator de protectie impotrivaca curentilor vagabonzi) 30mA .

(1) Asigurarea:

230 V 16 A inertia

400V3 16A

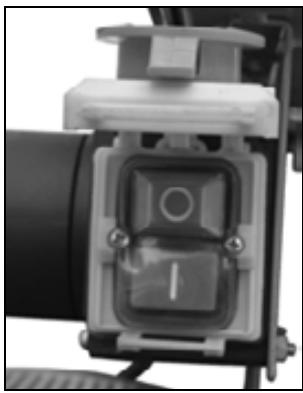

(1) Pornirea / oprirea

! Inainte fiecarei utilizari, verificati modul de fonctionare al deconectorului (prin pornire si oprire).

Nu folosiţi aparate, la care comutatorul nu poate fi beschis Şi inches. Comutatoarele defe cate trebuie imediat reparate sau inlocuite de CATRE Serviciul pentru clienti.

Conectarea Apasati butonul verde.

Oprirea Apasati butonul rosu.

① Siguranta impotrivara repornirii in cazul unei pene de curent (declan♂or la tensiune nula)

In cazul intreruperii curentului electric prin scoaterea stecherului sau datorita unei sigurante defecte etc., aparatul se opreste in mod automat. Pentreu repornire se apasa din nou butonul verde de la comutatorul pornit/oprit.

Maşina de despicat lemne de foc cu 400 V 3~

Atentie la directia de rotatie a motorului

(vezi săgeata motorului), deoarece functiOnarea cu directia de rotatie greşita deteriorioreaza pompă de ulei.

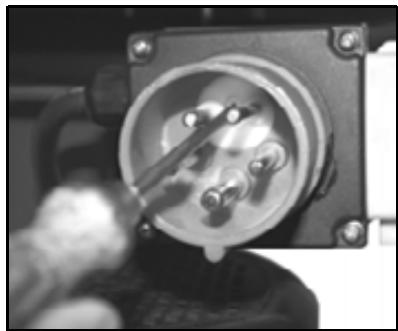

Verificareadirectie derotation:

Porniti motorul; cutitul de despicat se deplasează automat in cea mai inaltă poziţie.
In cazul in care cutitul de despicat se afla deja in poziţia cea mai inaltă: prindeti ambele brate de operare Şi apasaţi-le in jos; cutitul de despicat se deplaseaza in jos.
In cazul in carecutitul de despicat nu se deplaseaza dupa ce motorul a pornit,opriti motorul si modificati directia de rotatie.

Puteti schimba sensul de rotatie prin introducerea unei surubelnite in fanta prevazuta in acest sens din gulerul de protectie al stecarului si prin setarea sensului de rotatie corect prin-to miscare usoaraspre stanga sau spre dreapta.

(1) Sistemul hidraulic

• Nu operati niciodata masina in cazul unei periclitari datorate lichidului hidraulic.
• Asiguraţi-vă că masina Şi spaṭiul de lucru nu sunt pătate cu ulei. Pericol de alunecare Şi de incendiu!

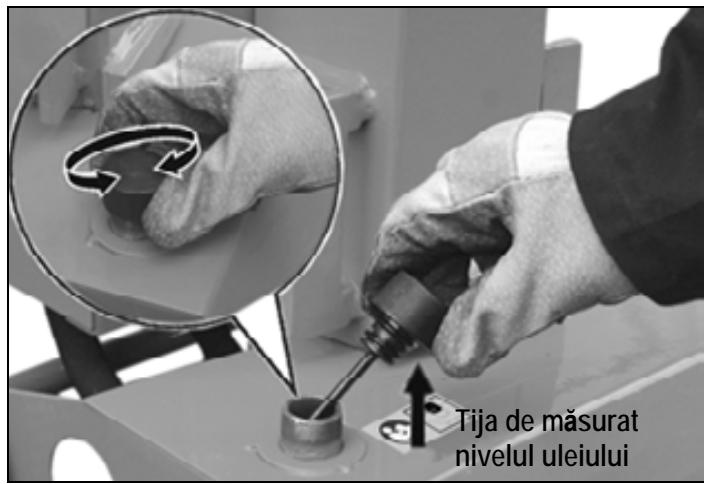

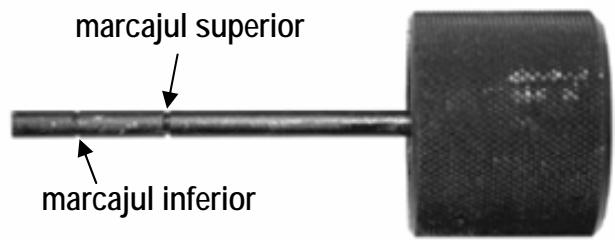

• Verificazioni regulat dacă este sufficiente ulei hidraulic in rezervor (vezi „Intretinerea si ingrijirea")

Cuprins: cca. 4,0 I

Lucrul cu maşina de despicat lemne

INDICATII DE SIGURANTA suplimentare

• Operarea masinii de despicat lemne de foc este permisa unei singure persone.
• Utilizarea masinii este permisa exclusiv personelor peste 18 ani care au citit si inteles instructiunile de'utilizare.
• Purtati echipamentele dvs. de protectie (masca de protectie, manusi, incaltaminte de siguranta) pentru a va proteja impotrivasa posibilelor accidentari.
• Nu despiçați niciodataă buşteni care conțin cuie, sârmă sau alte obiecte.
• Lemnul deja despicat si splanurile creează un spatiu de lucru periculos. Altfel există pericolul impiedicarii, alunecarii sauc Āderii. Păstrați intotdeauna ordinea in zona de lucru.
• Nu asezati niciodata mainile pe piesele mobile ale masinii. Păstrați distanța de siguranta fata de bustean, impingator si pana de despicare pentru a va proteja mainile de accidentare.
• Despiciati doar lemnele care corespund lungimii max. de prelimucare.
• ① Inaintea despicarii, verificati gresarea coloanei de despicare; aceasta trebuie sa fie gresata sufficient, pentru putea intra si ici fara probleme.

Ce pot despica?

Dimensiunea buştenilor de despicat

Lungimea lemnului: max. 1050 mm

Diametrul lemnului: min. 50 - max. 340 mm

Diametrul lemnului este o valoare orientativă recomandata deoarece:

• lemnul subtire poate fi greu de despicat dacă are găuri de nod sau fibrele sunt prea dure.

Nu despicați buşteni verzi. Buştenii uscați si deposizăti se despica mult mai ușorși nu cauzează atăt de des gripea ca lemnul verde (ud).

Lemnele dure au tendinţa de a se sparge: lucrai cu cea mai mare atentie!

Deservirea

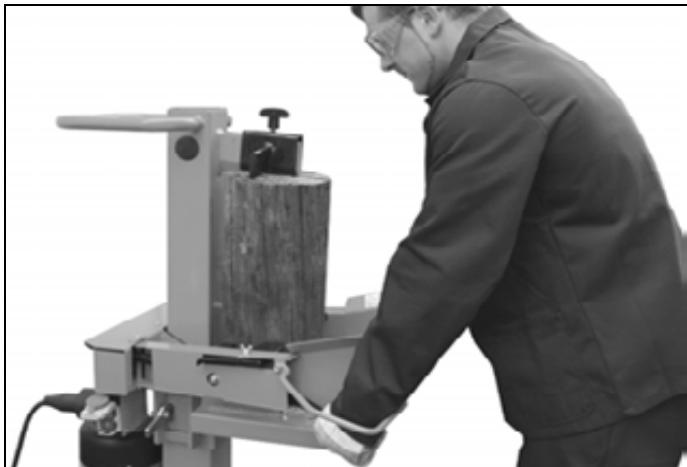

Deservirea cu doua maii

! Nu deserviţi niciodatața masina de despicat lemne cu două persone.
! Nu blocaţi niciodata mânerele de deservire (gheară de strangere).
1. Apăsăti butonul verde de pornire. Aşteptaşi cateva secunde, pentru ca motorul să atingă numărul de roatași final și se formeze presiune în pompa hidraulica.
① La temperaturi sub -5^ C , lasaţi să meargă masina de despicat lemne cel puțin 15 min. în regim de mers în gol, pentru ca uleiul să se poță incalzi.
2. Puneti buşteanul pe masa masinii de despicat.
Prelucrati materialul de despicat numai in directa fibrei.
3. Tineti bine busteanul cu ghearele de strangere.

1. Apasati concomitant manerul de deservire in jos.
   Impingatorul buşteanului apasa contra penei de despicare. Buşteanul este despicat.
2. Eliberati manerul si tasta de comanda, impingatorul buşteanului se intoarce in poziţia initială.
   Dacă eliberati doar o singură maneta de deservire, cuțitul de despicat se oprește.

Indicati li speciale privind despicarea:

Pregatiri:

Preparati lemnul de despicat la dimensiunile maxime de prelucrare si aveti grijaj, ca lemnul sa fie taiat drept.

Asezaţi lemnul pe despicătorul de lemne astfel incât să nu constitutie un pericol pentru dumneavoastră (pericol de impiedicare).

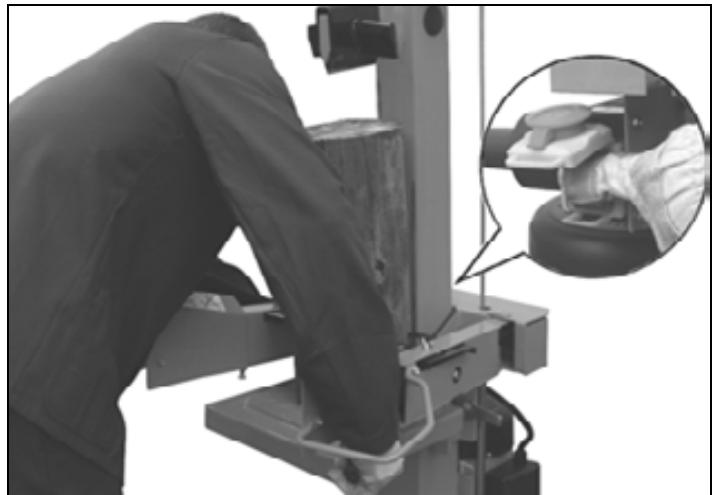

Reglarea inaltimii cursei

In cazul unor bucăti de lemn mai scurte, puteți crește randamentul de lucru prin scurtarea returuluicutitului de despicat.

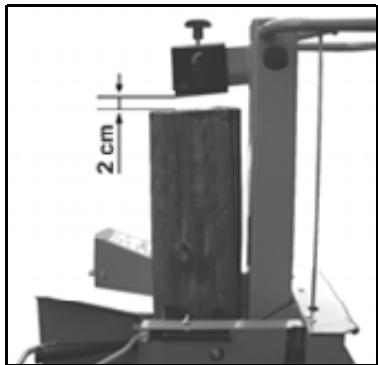

1. Puneti buşteanul pe masa de despicat Şi aduceti cutitul de despicat, prin apăsarea in jos a ambelor manete de deservire, până la cca. 2 cm de buştean.

1. Eliberati o maneta de deservire pentru cacutul de despicat sāramàn in aceastapozitie sì opriti aparatul.

1. Scoateti stecarul din priză.
2. Eliberati s i a doua maneta de deservire.

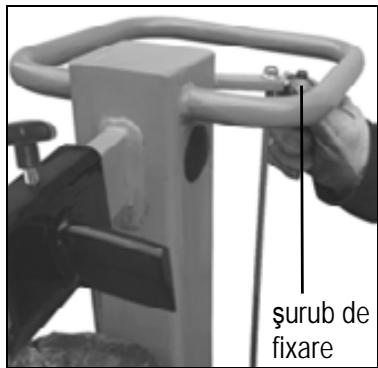

3. Reduceti returul la bara ataşa t alateral prin fixarea surubului de fixare la inaltimea necesara.

Reglarea inaltimii mesei

Pozitia superioara a mesei pentru buşteni mai mici de 540 mm.

Pozitia migliorie a mesei pentru busteni mai mici de 750 mm.

Pozitia inferioarã a mesei pentru buşteni mai mici de 1050 mm.

1. Desfaceti boltul de blocare.
2. Extrageti masa.

1. Montatī masa intr-o poziţieaprope de lungimea buşteanului si asiguratı-cu bolturile de blocare.

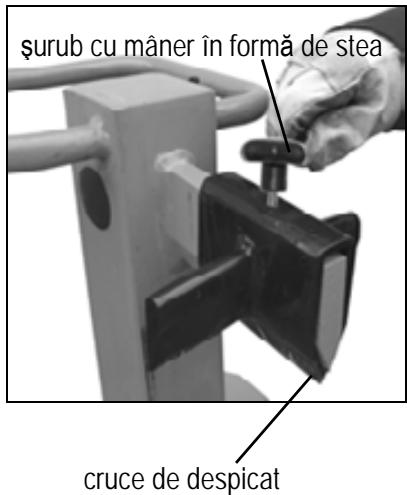

- Ajustarea crucii de despicat:

1. Deşurubati surubul cu maner in forma de stea.
2. Impingeti crucea de despicat in poziţia corectă (Surubul cu maner in forma de stea se află deasupra alezajului din cuţitul de despicat).
3. Insrubati din nou bine surubul cu maner in forma de stea.

- Despicarea lemnului scurt:

1. Pozitia superioarã a placii mesei.
2. Puneti buşteanul pe plac mesei masinii de despicat.
3. Tineti bine buşteanul cu ghearele de strängere.

Prelucrati materialul de despicat numai in directa fibrei.

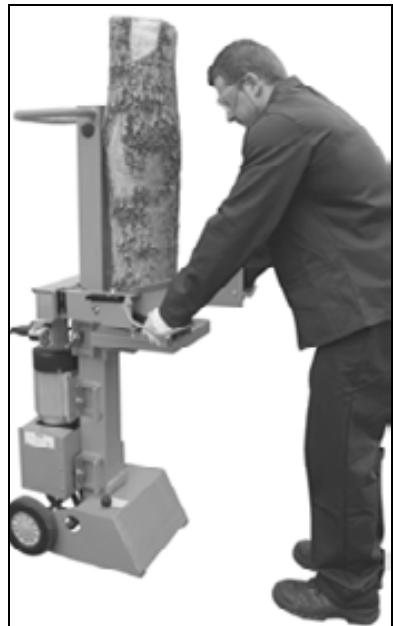

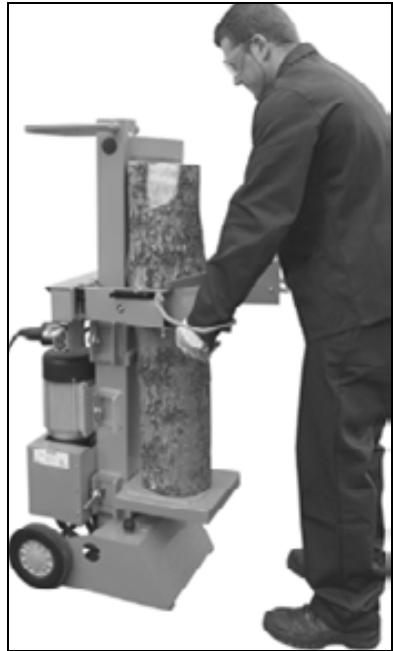

- Despicarea lemnului lung:

1. Pozitjia de jos a mesei.
2. Demontata crucea de despicat.
3. Puneti buşteanul pe masă.

① Perturbati possible la despicarea lemnelor lungi:Materialul nu este despicat,se intepeneste pe cuftul de despicat fiind ridicat in sus la retur.

In acest caz, procedati dupa cum urmeaza:

1. Opriti aparatul.
2. In functie de lungimea de despicat ramasa a buosteanului, fixati placamei in poziia de sus sau in poziia de mistrloc.
3. Porniti aparatul si continuati procesul de despicare.

! Nu despiciati niciodata doi busteni in acelaşi proces de lucru.
Nu completati tau inlocuiţi niciodata lemnul in timpul procesului de lucru.
① Nu forta ti niciodata despicarea unui buştean prin mentinerea impingerii tamp de mai multe secunde. Acest lucru poate cauza deteriorarea masinii.
Positionati buşteanul din nou pe cadrul principal Şi repeṭați procesul de despicare sau dati buşteanul la o parte.

Cum se elibereaza un buştean blocat?

Există pericolul ca materialul de despicat cu crengi să se blocheze.

1. Opriti aparatul si scoateti fisa de bujie.
2. Nu indepáratai niciodata bustenii blocati cu mainile.

1. MISCATI cu atentie buşteanul incoace Şİ incolo folosind o rangă, pentru ca buşteanul să se poata desprinde. Nu deteriorarți coloana de despicat!
   La eliberare, nu loviti busteanul blocat cu ciocanul si nu tineti mainile sub el.

Nu tāiṭi niciodata à cu ferăstrăul buşteanul blocat pentru a-l elibera.
Nu ruga o a doua persona sa va ajute.

Sfarşitul lucrului:

Aduceti cutil de despicat in poziţia de jos (stare retrasă).
Eliberati maneta de deservire.
Opriti aparatul si scoatei fiça de alimentare din przyă.
Respectati instructiunile de intretinere si ingrijire.

Intreţinerea și curățarea

Inainte de intretnerea curataea

• deconectati masina
• scoatei stecherul

Purtati manusi de protectie pentru a evita accidentarea mainilor.

Dispositivile de siguranta demontate pentru executarea lucrarilor de intreintrere si curatare, trebuie montate la loc in mod regulamentar si trebuie verificate in mod obligatoriu.

Utilizathi numai PIESE originale. Alte PIESE pot produce pagube si accidentari imprevizibile.

Atentie ca dupa executarea lucrarilor de intreinere si reparatie sa indepartati din nou toate uneltele si cheile.

Executarea alltor lucrari de intreinere si curatare, decat cele descrie in acest capitol, este permisa doar serviciului pentru clienti.

Pentru a asigura outilizare de lunga durata 山 fiabila a aparatului dumneavoastr, executati la intervale regulate urmatoarele lucrari de intreinere.

Pentru a păstra capacitatea de functiOnare a masinii de despicat lemne, respectati urmǎtoarele:

Curatai bine masina dupa fiecareutilizare.
Inlocuti piesele uzate sau defecte.
- Verificati etanseitatea capacului rezervorului si a conductelor de carburant.
- Indepartati rezidurile de rasini.
Lubrifati pistonul in mod regulat cu un ulei ecologic pulverizat.
- Verificazioni la intervale regulate conductele hidraulice sifurtunurile pentru a constata dacă sunt etanș si rezistente.
- Verificazioni montarea corectă si intactă a capacelor si a disposizitivel der protectie

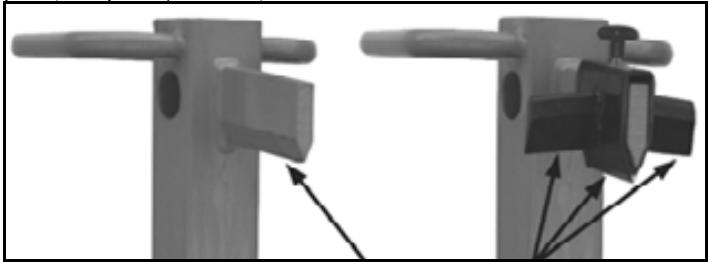

Ascutirea penei de despicare

După o perioada mai lungă de operare sau in cazul randamentului despicare redus, ascuți pana de despicare cu o pilă (indepăratai Bavura).

Ascutiti muchia

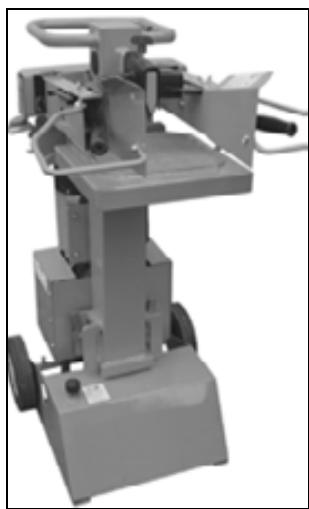

Cum verific nivelul uleiului?

1. Coloana de despicat trebuie sá fie in stare retrasa.
2. Deşurubati tija de masurare a uleiului.
3. Curata tja de masurare a uleiului sigarnitura de etansare pentru ulei.
4. Introduceți tija de masurare inapoi in orificiu până la opritor.
5. Scoate ti din nou tija de masurare a uleiului.

Dacă nivalul uleiului este intre cele două marcaje, in rezervor este suficient ulei.
Dacă niveul uleiului este sub marcajul inferior, trebuie completat ulei cu ajutorul unei pânii curate.

1. Verificazioni garniturà de etansare pentru ulei. Aceasta trebuie schimbata dacă este deteriorata.
2. Introduciţi tija de măsurare inapoi in orificiu până la opritor.

Cánd schimb uleiul?

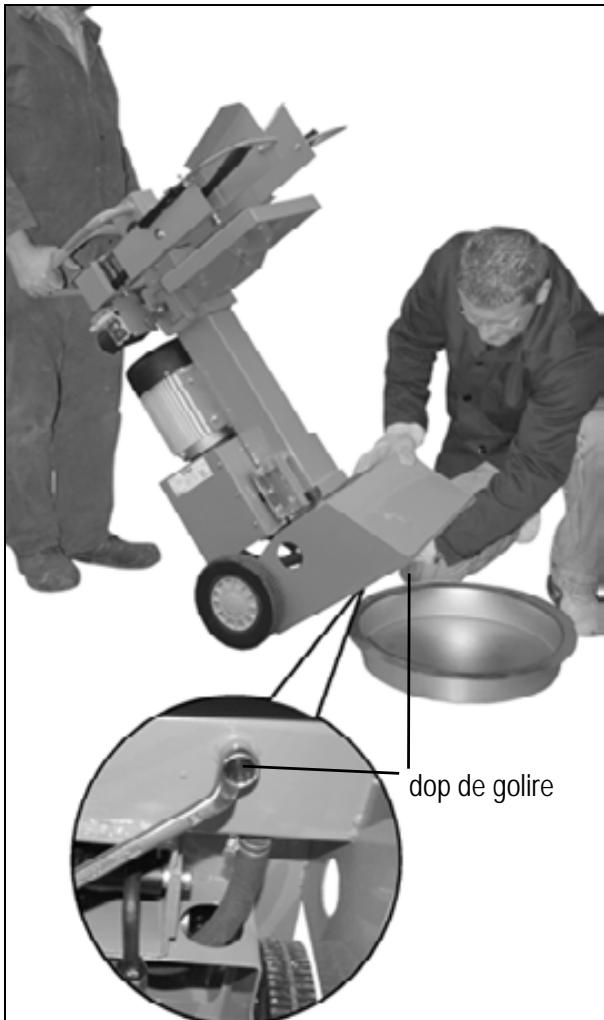

Schimbarea uleiului:

1. Coloana de despicat trebuie s'a fie in stare retrasa.
2. Deşurubati tija de masurare a nivelului uleiului.
3. Asezaţi sub masina de despicat lemne un recipient în care să incapă minimum 4,5 litri de ulei.
4. Deşurubăti dopul de golire, pentru ca uleiul să se poata scurge.

1. Montati la loc dopul si garnitura.
2. Introduci t i ulei hidraulic (cca. 1,5 litri) nou cu ajutorul unei palnii curate.
3. Curățați tija de măsurare a uleiuluiși garnitura de etanșare pentru ulyi.
4. Verificazioni garniturà de etansare pentru ulei. Aceasta trebuie schimbata dacă este deteriorata.
5. Insrurubati napoi tija de masurare a uleiului.

Dispensăi in mod reglementar uleiul vechi (punctul de colectare a uleiurilor uzate din zona). Este interzisă scurgerea uleiului vechi in pámânt sau amestecarea acestuia cu deșeurile.

(1) Ulei hidraulic

Pentru maşina de despicat lemne va recomandam urmátoarele uleiuri hidraulice:

Shell Tellus T 22
Aral Vitam Gf 22
BP Energol HLP 22
Mobil DTE 11
Sau echivalent

Nuutiliati alte sortimento de ulei. Utilizarea altorsortimento de ulei influenteaza functionarea masinii dedespicat lemne.

Date tehnice

Model / Tip	ASP 6 N	ASP 6 N - 400
Forța de despicare	60 kN (6 t)
Lungimea lemnului	max. 1050 mm
Diametrul lemnului	min. 50 mm - max. 340 mm
Cursa de despicare	≈ 500 mm
Viteza de avans	cca. 0,04 m/sek.
Viteza la mersul înapoi	cca. 0,17 m/sek.
Ulei hidraulic (max.)	4,5 l
Presiunea systemului	21 MPa (210 bar)
Puterea motorului (putere absorbită)	P1 3,5 kW (S6 40%)	P1 3,0 kW (S6 40%)
Racord	2300 V 3~ 50 Hz, 16 A	400 V 3~ 50 Hz, 16 A
Dimensiuni incl. suport	lungime 760 x lățime 500 x înățime 1520 mm
Greutatea	CCA. 100 kg	CCA. 99 kg

Inaintea remedierii unei defectiuni:

• deconectati masina
• scoatei stecherul

Problema	Cauza posibilă	Remedierea
Nu se execută despicarea buşteanului (prea puțină putere de despicare)	→ Bușteanul nu este posizientonat corect → Buşteanul depășește dimensiunile admise sau lemnul este prea dur pentru capacitatea masinii → Pana de despicare nu despică → Presiunea hidrulică prea scăzută → Tijele de declanseare indoite (tachetul hidrulic nu intră complet prin apăsare) → Cablu de racordare greșit (mai lung de 10 m Sau cu o secțiene prea mică)	→ repositionoți buşteanul → tăiți buşteanul la dimensiunile admise → ascuți pana de despicare, verificăți dacă nu cumva prezintă Bavură sau crestăturî → Verificăți nivalul uleiului; la nevoie completă ulei. Problema nu se poate remedia, adresăi-vă produçătorului. → dispunți ajustarea tijelor de către produçător sau de către or firmă numită de acesta → utilizăți cablul de racordare corect
Impingătorul buşteanului se deplasează oscilant sau cu vibrații puternice	→ Aer pe circuit → Coloana de despicat nu este gresătă, respectiv lubrifiță sufficient	→ Verificăți nivalul uleiului; la nevoie completă ulei. → Gresăi tau lubrifiati cu un ulei de pulverizat nepoluant. → Dacă problema nu se poate remedia, adresăi-vă produçătorului.
Impingătorul buşteanului nu se deplasează	→ Pompa hidrulică defecă	→ Pentru remedierea problemei, vă rugăm să vă adresăi producătorului
Motorulpornexe, dar coloana de despicat nu se retrage	→ Direția de rotație greșită a motorului	→ Verificăți directă de rotație a motorului 400 V 3-: modificâti sensul de rotație 230 V-: pentru remedierea problemei, adresăi-vă produçătorului tau unei firme numite de acesta.
Motorul nu ponește	→ tensiunea de rețea lipsește → Circuit cu 2 faze la motorul trifazat → cablul de connectare defect → Electromotorul este defect	→ Verificăți asigurarea → Dispunți verificarea sigurantelelorși a cablurilor de alimentare de către un electrician specializat. → Dispunți inlocuirea, respectiv verificarea cablurilor de alimentare de către un electrician specializat. → Pentru remedierea problemei, adresăi-vă produçătorului tau unei firme numite de acesta.

Garanta

Atentie la declaratia de garantie anexata.
