KÄYTTÖOHJE ASP 6 N-400 ATIKA

FIN ilmoittaa taten yksinomaisella vastuulla, etta tuote

Polttopuun halkaisukone ASP 6 N, ASP 6 N - 400 (Sarjanumero: katso viimeinen sivu)

on yhdenmukainen ylamainittujen EY-direktiivien märäysten kanssa sekä seuraavien direktiivien märäysten kanssa: 2004/108/EY.

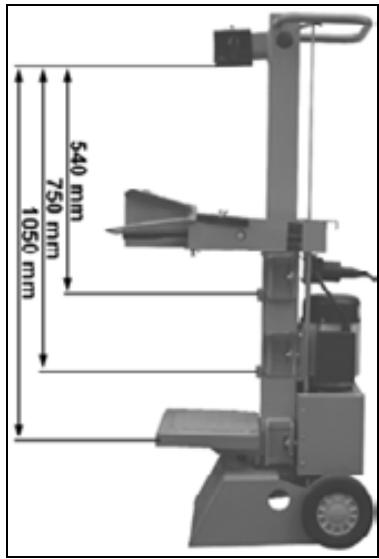

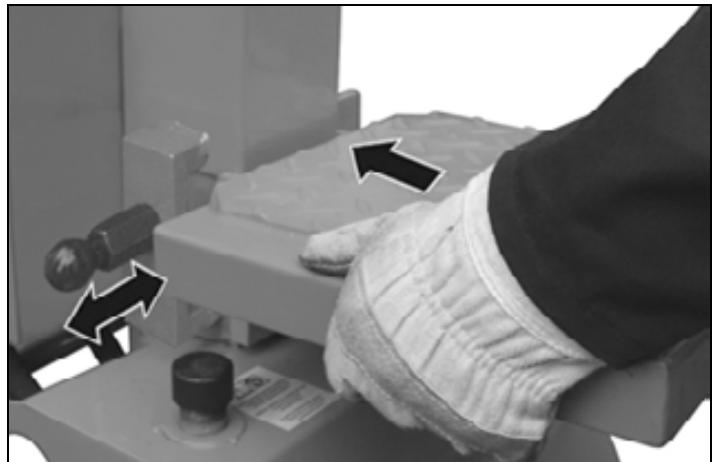

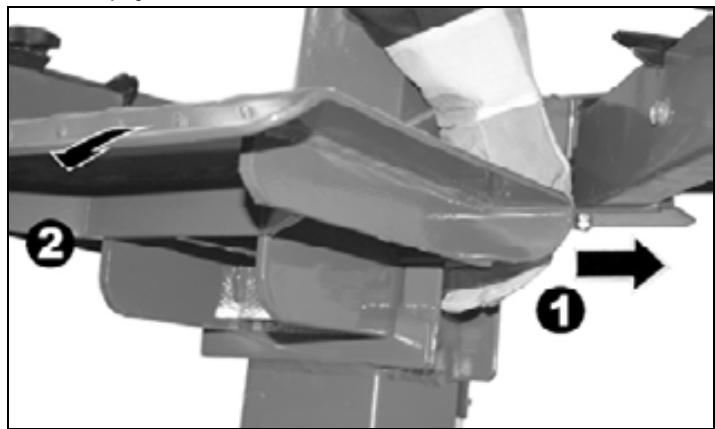

Poytataso voidaan asettaa kolmeen eri korkeuteen halkaistavan polkyn pituuden mukaan.
Jokaisessa asennusasennossa on olemassa lukitustappi.

Aseta pōytälevy vastaviin kulmapidikkeisin.
Varmista, etta lukitustappi on lukkiutunut.

Ala ota laitetta kayttoen, ennenkuin olet lukenut sen kayttoohjeen, huomioinut kaikki huomautukset ja asentanut laitteen kuvatulla tavalla.

Sailytettāvā tulevaa käytllö varten.

Sisälto

Yhdenmukaisuusselvits	1
Laitteen kuvaus / Varaosat	3
Asennus	9
Toimituksen osat	61
Symbolit	61
Käytötarkoitus	62
Jäännösriskit	62
Turvallinen työskently	62
Kuljetusohjeet	63
Pystytys	63
Käytöönotto	63
Työskently halkaisukoneella	64
Huolto ja Puhdistus	66
Tekniset tiedot	68
Mahdolliset Häiriöt	68
Takuuehdot	68

Toimituksen osat

Tarkasta pakkauksen purkamisen jälkeen,
onko sen sisalto taydellinen
tai mahdolliset kuljetusvauirot

Esitā valitukset kauppiaalle, laitteen toimittajalle tai valmistajalle valittomasti. Jälkeenpän esitettyä valituksia ei hyväksytä.

■ 1 Laiteyksikkö	■ 1 Akseli
■ 1 Käytökahva, oikea	■ 1 Ruuvipussi
■ 1 Käytökahva, vasen	■ 1 Käytöohje
■ 2 Pyörä

Laitteen symbolit

Lue ja huomioi käytöohje ja turvallisuusoh-jeet ennen laitteen käytöönotto.

Huomio!

Sammuta moottori ennen korjaus-, huolto- ja puhdistustoitä ja vegä pistoke irti.

Leikkuu- ja puristusvaara; alä koskaan koske vaaralliseen alueeseen kun halkaisukiila liikkuu.

Alä koskaan poista kasin kilaan jumittunutta polkkyä.

Vain käytäja saa seistä koneen työmpäristòssa. Asiattomat henkilöt sekä kotija muut eläimet on pidettä voitolla vaara-alueelta (vahimmäisetäisyys 5 m).

Käytä silmien- ja uulonsuojaa.

Käytä työskentelyssa silmäsuojusta kasvonsuojaamiseksi lastuilta ja saleiltä.

Käytä työskentelyssa suojakänineita käsien suojaamiseksi lastuilta ja saleiltä.

Pida tyoskentelyssa turvakenkia jalkojensuojaamiseksi putoavilta tukeilta.

Pida tyoskentelyalue kunnossa! Epajarjestys voi johtaa tapaturmiin.

Bensiini ja oljy ovat tulenarkoja ja voivat rajahtaa. Tuli, avotuli ja tupakointi kielletty.

Poista vanha öljy asianmukaisesti (paikallinen jäteöljyn keruupiste). Vanhan öljyn valuttaminen maahaan tai sekoittaminen jätteeseen on kielletty.

Suoja- ja turvalaitteiden poistaminen tai muuttaminen on kielletty.

Huomioi aina tukin tyontajan like.

Pida tyokappaleesta kiinni puristuskapalillahalkaisunajan.

Poista ilma hydraulikkalaitteesta ennen halkaisukoneen kayttoönottoa. (katso "Kayttoönotto")

Huomioi moottorin pyorimis-suunta (katso nuoli moottorissa), sillà toiminta vaärällä pyorimissuunnalla vauroittaa olypumppua. (katso "Käyttoönonotto")

Laitteen / pakkauksen symboli

Sähkölaitteet eivat kuulu talousjatteisin. Laitteet, lisälaitteet ja pakkaismateriaaali on poistettava ympäristöystävälliseen kierratykseen.

EU-direktiivin 2002/96/EY mukaisesti käytökelvottomat sahkolaitteet on kerättäv erikseen ja kieranettäv ympäristöystävällisesti.

Käytöohjeen symbolitt

Uhkaava vaara tai vaarallinen tilanne. Näden ohjeiden laiminlyonti voi aiheuttaa vammoja tai aineellisia vahinkoja.

Tärkeitä ohjeita asianmukaista käytöä varten. Naiden ohjeiden laiminlyonti voi aiheuttaa häröïtä.

Käytäjan ohjeet. Nämä ohjeet aultavat sinua käytäamaan kaikkia toimintoja parhaalla mahdollisella tavalla.

Asennus, käytö ja huolto. Tassa selitetäan tarkalleen, mita sinun tulee tehdä.

Käytötarkoitus

• Polttopuun halkaisukone soveltuu vain puun halkaisemiseen.
  Vain suoraksi katkaistu puu sopi tyostettavaksi halkaisukoneella.
• Metalliosat (naulat, langat ym.) on ehdottomasti poistettava halkastavasta puusta.
• Määrayksenmukaiseen käytöön kuuluu myös valmistajan määräämien käytö-, huolto- ja kunnossapitoehtojen noudattaminen sekä käytöohjeeseen kuulvien turvallisuusohjieiden noudattaminen.
• Kaikki muu käytö, joka poikkeaa näistä ei ole märäysten mukaista käytöa. Valmistaja ei vastaa mistaan näistä syista aiheituneista vahingoista - käytäjä vastaa niistä kokonaan itse.
• Poltupuun halkaisukoneeseen suoritetut omavaltaiset muutokset poistavat valmistajan vastuun kaikista muutoksista johtuvista vahingoista.
• Laitetta saa varustaa, käyttaa ja huoltaa vain sellaiset henkilöt, jotka tuntevat laitteen ja ovat tietoisia vaaroista. Korjaustöitä saa suorittaa vain yrityksen korjaajat tai yrityksen ilmoittaman asiakspalvelupisteen korjaajat.

Jäannösriskit

Myos märäystemukaisssa käytössä voi, asianomaisten turvallisuusmaäräysten noudattamisesta huolimatta, jaädä jaannösriskejä, johtuen käytötarkoituksen maäräamastarakenteesta.

Jännöriskejä voidaan vahentaa huomioimalla "turvallisuusohjeet" ja "kayttotarkoitus" sekä kayttoohje.

Huomaavaisuus ja varovaisuus pientaehenkilden vahingoittumisen ja vauroiden riskia.

• Turvallisuistoimenpiteiden sivuuttaminen voi johtaa kayttajän loukkaantumiseen tai omaisuuden vauroitumiseen.
• Halkaisuterä voi aiheuttaa kaden tai sormien loukkaantumisen, jos käytö on huolimatonta tai turvallisuusmaäräyksia ei noudateta.
  Sähkon aiheuttama vaara, jos ei käytetä märäryksenmuaisia sähköllitantöja.
• Avointen sähkökomponenttien jännityksen alaisten osien koskettaminen.
• Vaikutus kuuloon, kun työskennellään pitkä aikoja ilman kuulosuojaimia.

Varotoimista huolimatta on olemassa lisaksi epailmeisten jaannosriskien vaara.

Turvallinen työskently

Lue ja huomioi ennen tamän tuotteen käyttoönottoa seuraavat ohjeet ja ammattiyhdistyksen antamat tapaturmantorjuntamaäraykset tai kulloisenkin maan voimassaolevat turvallisuusmaäraykset, voidaksesi suojella itseasi ja muita mahdollisila vammoilta.

Anna turvallisuusohjeet kaikkien laitetta käytävien luettavaksi.
SäilytāNama turvallisuusheet hyvin.

• Ole tarkkaavainen. Kiinnä huomiota siihen mitä teet. Aloita työ järkevästi. Älä käytä laitetta kun olet väsynyt tai olet huumeen, alkoholin tai laakkeen vaikutuksen alainen. Varomattomuuden hetki laitteen käytössä voi johtaavakaviin loukkaantumisiin.
  Tutustu laitteeseen käytöohjeen avulla ennen käytöä.
• Älä käytä laitetta muihin kuin vain sille maärättyihin tarkoituksiin (katso kohdat käytötarkoitus ja „Työskently polttopuun halkaisukoneella").
• Huolehdi tukevasta asennosta ja pidä itsesi koko ajan tasapainossa.
• Seiso työskentelyn aikana tyontäjan takana käytökahvan alueella. Alä koskaan seiso halkaisukilan alueella.

• Äla koskaan seiso koneen paallä.
  Käytä tyoskentelyssa:

• suojalaseja tai suojanaamaria

• tyokasineita
• mahd. kuulosuojaimia
• teraskärkisia turvakenkia

Käytä sopivaa työvaatetusta:
- ei valjia vaatteita tai koruja (ne voivat tartua likkuviin osin)
- Laitteen käytäja on vastuussa muiden käyttopaikan laheisyydessä oleskelevien turvallisuudesta.
Alle 18-vuotiaat eivat saa kayttta konetta.
- Pida lapsed loitolla laitteesta.
- Älä koskaan ota laitetta käytöön, kun sen lahellä on asiattomia henkiloitä.
- Alä jatā laitetta seisomaan ilman valvontaa.
- Pidä työskestelyalue kunnossa! Epäjärestys voi johtaa tapaturmiin.
- Älä yikuormita laitetta! On olemassa vaara, etta sahantera tarttuu hallitsemattomasti yksittäiskappaleihin.
- Käytä laitetta vain kaikkien suojavarusteiden ollessa oikein kiinnitettyina, alakä tee laitteseen muutoksia, jotka haittaavat turvallisuutta.
- Alä muuta laitetta tai laitteen osia.
- Äla koskaan jäta laitetta päällekytketyksi, kun se on kyljellään. Laite on suunniteltu käytetäväksi ainoastaan pystyasennossa.
- Alä ruiskuta laitetta vedella.
- Älä jatä konetta sateeseen tai työskentele sateessa.
Säilytä konetta vain kuiivassa paikassa lasten ulottumattomissa.
- Sammuta laite ja vedä virtapistoke pistorasiasta seuraavissa tapauksissa:

korjaustoissä
huolto- ja puhistustoissa
- hairioiden poistossa
- kun tarkistat johtoja kiertymisen tai vauroiden varalta
- kuljetus
- laitteelta poistuttaessa (myos lyhytaikaisesti)

Tarkasta laitteen mahdolliset vauriot:

• Tarkasta huolellisesti ennen seuraavaa käytöä suojavarusteiden moitteeton ja tarkoituksen-mukainen kunto.
• Tarkista, toimivatko kaikki likkuvat osat moitteettomasti, ja etteivat osat ole jumittuneet tai vaurioituneet. Kaikkien osien tayty olla asennetty oikein ja taytttaa kaikki maaraykset jotta sahan moitteeton toiminta varmistetaan.

• Vauroituneet suojalaitteet ja osat taytyy korjauttaa tai vaihdattaa asianmukaisesti hyväksytyn korjaamon (tai valmistajan) kautta, jos ei toisin ilmoitetu käytöohjeessa.
• Vauroituneet tai lukukelvottomat turvallisuusetiketakit on korvattava uusilla.

Sahkoturvallisuus

IEC 60245 (H 07 RN-F) mukainen liitantäjohto, jonka johtimen poikkileikkaus on vähintään

230 ~V · : 3 × 1.5 ~mm^2 , kun johtopituus on enintaan 10 ~m
400V3:5× 1,5mm^2 , kun johtopituus on enintaan 10m

• Äla koskaan käytä yli 10 m pitkä liitantäjohta. Pitkat ja ohuet liitosjohdot aiheuttavat jannitehviötra. Moottori ei saavuta ena a maksimaalista tehoa, laitteen toiminta heikkenee.
• Liitantajohdon pistokkeiden ja kytkentälataikoiden tuee olla kumista, pehmeastā PVC:sta tai muusta termoplastisesta materiaalista, jonka mekaaninen lujuus on sama tai niiden taytyo olla paallystetty vastaavalla materiaalillla.
  Liitantajohdon pistokkeen tayty olla roiskevesisujattu.
• Liitantajohtojen asennuksessa on huomioitava, etta johtoja ei litistetā, taivuteta eikä pistokelitin ole markā.
• Jos kaytát johtokelaa, kelaa johto kokonaan kelasta.
• Käytä johtoa vain tarkoituksenmukaisin toihin. Suojaa johto kuumuudelta, öljytä ja terävälä reunoilta. Alä vedä johdosta pistokkeen irrottamiseksi pistorasiasta.
  Tarkista liitosjohdot saannollisesti ja vaihda viottuneet.
• Älä käytä vialisia liitantäjohtoja.
• Käytäulkona vain tarkoituksenmukaisia sallittuja ja vastaavasti merkittyjä jatkojohtoja.
  Väliaikaisratkaisuiki tarkoitettuja sahkoliitantojä ei saa kayttä.
• Suojalaitteita ei saa koskaan ohittaa tai ottaa pois käytösta.

Sahköisten osien sahkoliitanta tai korjaukset on annettava toimiluvan saaneen sahkömiehen tai meidän asiakaspalvelumme suoritettavaksi. Paikallisia maäräyksiä, erityisesti suojatoimenpiteita on noudatettava.
Laitteen muiden osien korjaukset on annettava valmistajan tai sen asiakspalvelun suoritettavaksi.
Käytä vain alkuperäisä varaosia, lisävarusteita ja erityislisävarusteita. Muiden varaosien ja lisävarusteiden käytto voi aiheuttaa käytäjälle vammoja. Valmistaja ei vastaa tällaisten varusteiden aiheuttamista vahingoista.

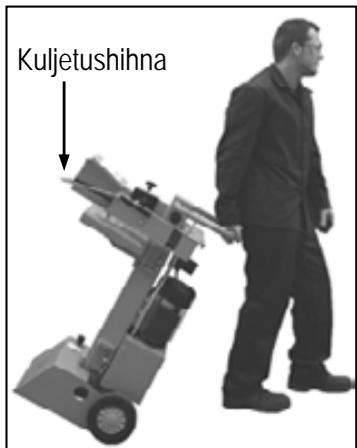

Kuljetusohjeet

! Siirra halkaisuterä alas asti aina kun siirrat laitetta ja kuljetat sità.

Kuljettamista varten ota yhdellä kadelä kahvasta klinni ja kallista puunhalkaisukonetta hieman itseesi pain. Halkaisija voidaan kuljettaa helposti tassä asennossa.

Oljysaillion korkki tayty olla ruuvatu kunnolla kiinni, jotta estetaan olyn vuotaminen kuljetuksen aikana.

Pystytys

Varmista, etta työalue täytäa seuraavat vaatimukset:

• liukumaton
  -tasainen
• ei kohtia, joihin voi kompastua
• riittavat valo- olosuheet

Älä kayta konetta maakaasun, bensiin tai muiden helposti palavien materiaalien laheisyydessa.

Käyttoönonotto

• Varmistu, etta laite on asennettu taydellisesti ja märäysten mukaisesti.
  Tarkista ennen jokaista käytöa:

• johdot rikkinaisten kohtien varalta (repeamat, villot ym.)
  älä kaytā rikkinaisia johtoja

• laitteen mahdolliset vauriot (katso kohtaa "Turvallinen työskently")
• kaikki ruuviliitokset on kirstetty
• hydraulikka vuotojen varalta

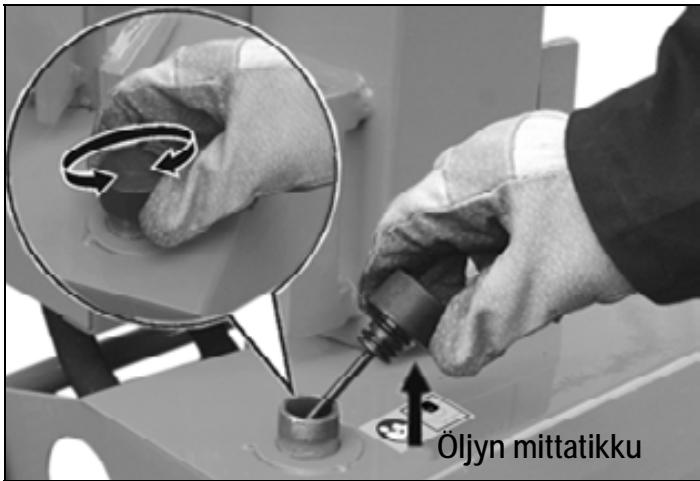

• oljytaso

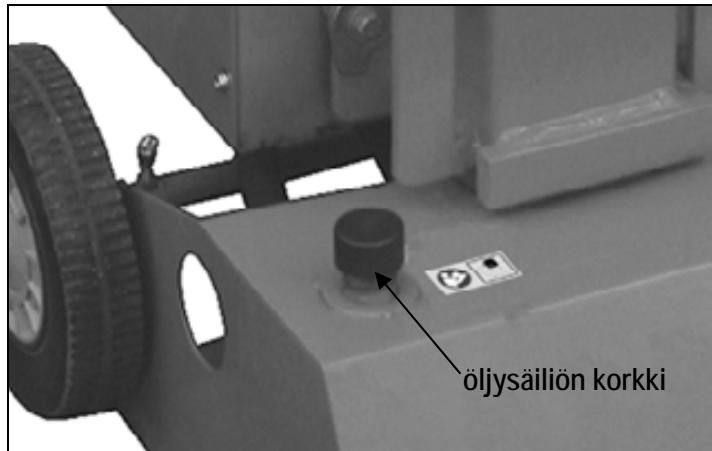

Ilmanpoisto

Poista ilma hydraulikkalaitteesta ennen halkaisukoneen kaytöönottoa.

Loyssa oljysaillion korkkia mutama kierros, jotta ilma paasee oljysaillosta.
Jata korkki auki kaynnin aikana.

Ennen kuin polttopuun halkaisukonetta likutetaan, oljysaillion korkki on jalleen suljettava, koska muuten oljy valuu ulos.
Sisaan suljettu ilma vaurioittaa tiivisteita ja aiheuttaa polttopunhalkaisukoneelle psvyväa vauriota, jos ilma ei poisteta hydraulikkalaitteesta.

(1) Verkkoliintäntä

• Vertaa laitetyppikilvessä annettua jannitetä verkkojännitteseen ja liita laite vastaavaan ja maärayksenmukaiseen pistokkeeseen.
  Käytä jatkojohtoa,jonka poikkileikkaus on riittäva.
• Liitä kone 30 mA Fi-suojakytkimen kautta (vikavirtasuojakytkin).

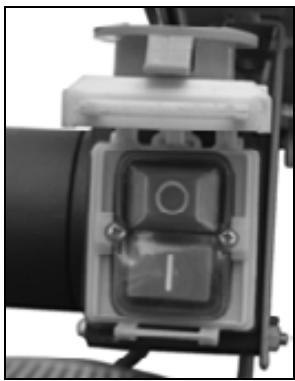

(1) Paälle-/poiskytkenta

Tarkista ennen jokaista käytöä poiskytkennän toiminta (paälle-/poiskytkennä).

Alä kayta laitetta, Jonka kytkintä ei voida kytkeä paälle tai pois paälta. Vaurioitunut kytkin on heti korjattava tai vaihdettava asiakspalvelun toimesta.

Pällekytkeminen

Paina vihreaa painiketta.

Päaltakytkeminen

Paina punaista painiketta.

(1) Jällenkäynnistymissuoja virtakatkossa (nollajännitelaukaisin)

Laite kytkeytyy automaattisesti pois paalta, kun esiintyy virtakatko, pistoke vedetaan tahatomasti irti, sulake on vialinen yms. Uudelleen kaynnistamista varten paina jalleen paalle-/poiskytkimessä olevaa vihreaa painiketta.

Polttopuun halkaisukone, 400 V 3~

Huomioi moottorin pyorimissunta

(katso nuoli moottorissa), sillà toiminta vaaralla pyörimissuunnalla vaurioittaa oljypumppua.

Tarkista pyörimissuunta:

Käynnistä moottori; halkaisuterä kulkee automaattisesti ylimmaiseen asentoon.

Jos halkaisuterä on jo ylimmäissessa asennossa: ota molemmat käytövarret ja paina ne alas, halkaisuterä kulkee alas.
Jos halkaisuterä ei liiku moottorin käynnistyksen jälkeen, sammuta moottori ja muuta pyörimissuuntaa.

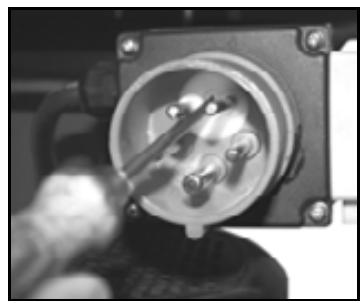

Pyörimissuncta voidaan muuttaa tyontämällä ruuvitalta pistokween kaulkssessa olevaan rakoon ja käntämällä oikealle tai vasemmalle painamalla samalla kevyesti.

Hydraulikka

• Älä koskaan käytä konetta, jos hydraulikkaöljy voi muodostaa vaaratilanteen.
• Varmista, etta kone ja työalue on puhdas ja ilman öljytahroja. Liukastumis- ja palovaara!

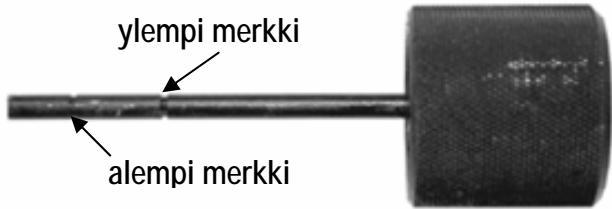

  Tarkista saannollisesti, etta sailiossa on riittavasti hydraulikkaoljya (katso "Huolto ja hoito")

Sisälto: n. 4,0 litraa

Työskently halkaisukoneella

LISÄTURVALLISOHJEET

• Halkaisukonetta saa käytäa vain yksittäinen henkilo.
  Vain 18 vuotta tayttaneet henkilot, jotka ovat lukeneet ja ymmartaneet kayttoohjeen, savat kayttä konetta.
• Käytä suojavarusteita (kasvonsuojus, käsineet, suojakengät) suojautuaksesi mahdollisila loukkaantumisila.
• Älä koskaan halkaise tutkeja, joiden sisällä on nauloja, rautalankaa tai muita esineita.
  Jo halkaisu puu ja puulastut muodostavat vaarallisen työalueen. Vaarana on kompastuminen, liukastuminen tai kaatuminen. Pidä työskentelyalue raivattuna!
• Älä koskaan aseta käsiä koneen likkuville osille, kun kone on käynnissä. Pidä turvaetäisyys puurunkoon, tyontäjaan ja halkaisukiilaan kasiien suojaamiseksi loukkaantumisilta.

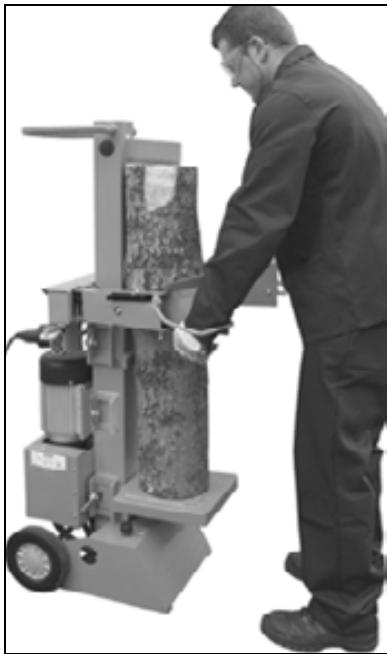

• Halkaise vain puuta, jonka pituus on korkeintaan salittu enimmäispituus (1050 mm).
• Tarkista ennen halkaisemista, etta halkaisupylvas on rasvattu riittävästi, jotta se voi kulkea vaivatta sisään ja ulos.

Mita voidaan halkaista?

Halkaistavien polkkyjen koko

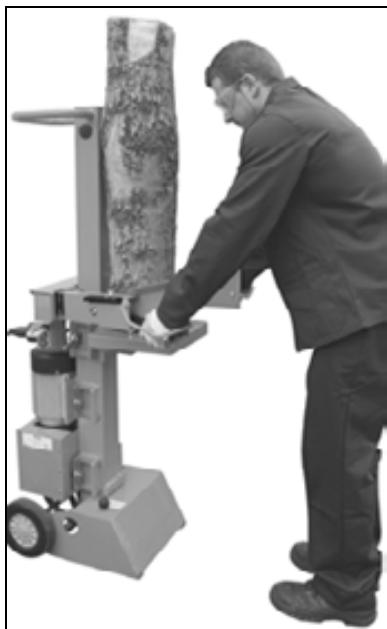

Puun pituus: maks. 1050 mm

Puin lapimitta: min. 50 - maks. 340 mm

Puin lapimitta on suositeltu ohjearvo, koska:

• ohutta puuta voi olla vaikea halkaista, jos siina on oksareikiä tai sen syyt ovat lian kovat.

Alá halkaise tuoreita polkkyjä. Kuivat, varastoidut polkyt halkeavat paljon helpommin, eivatka jumitu niin usein kiinni kuten tuore (märka) puu.

Kovilla puilla on taipumus pirstoutua: Ole erityisen varovainen!

Käytto

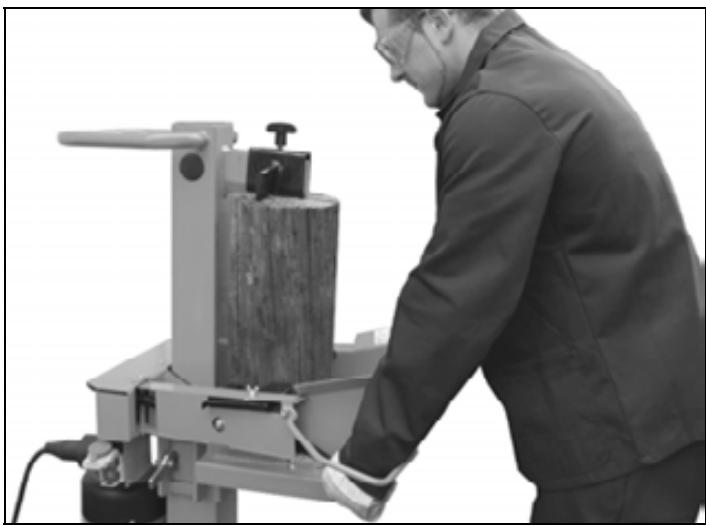

Käytö molemmin käsin

Punhalkaisukonetta saa käytää ainoastaan yksi henkilo, ei useampi.
Älä koskaan lukitse käytökahvoja (kiinnityskapälä).
1. Paina vihreaa kaynnistyspainiketta. Odota mutama sekunti, jotta moottori saavuttaa lopullisen kierroslukunsa ja hydraulikkapumpun paine kehitty.
Kun lampötila on alle -5^ C, annahalkaisukoneen käydä tyhjkaynnillā vähintäan 15 min., jotta oljy voi lammetä.
2. Aseta polkky halkaisukoneen pöydalle.
Kasitte halkaistava tavara ainoastaan syyn suuntaisesti.
3. Pida polkysta kiinni kiinnityskapalila.

1. Paina samanaikaisesti käytökahvaa alaspain.
   Halkaisukiila tyontyy polkkyä vasten. Pölky halkiaistaan.
2. Päastä käytökehvasta ja toimintapainikkeesta irti, polkyn halkaisukiila palaa lahtöasemaan.
   ① Jos päästetaan irti yhdestäkin kahvasta, halkaisutera pysähtyy.

Erityisiä huomautuksia halkaisemista varten:

Valmistelut:

Valmistele halkaistava puu sopivan mittaiseksi ja huomioi, etta puu on katkaistu suoraan.

Aseta puu halkaisukoneeseen siten, etta se ei aiheuta vaaraa itsellesi (kompastusvaara).

- Iskunpituudenaatö

Lyhyempien puukappaleiden kohdalla suorituskyä voidaan nostaa lyhentamälla halkaisuterän paluumatkaa.

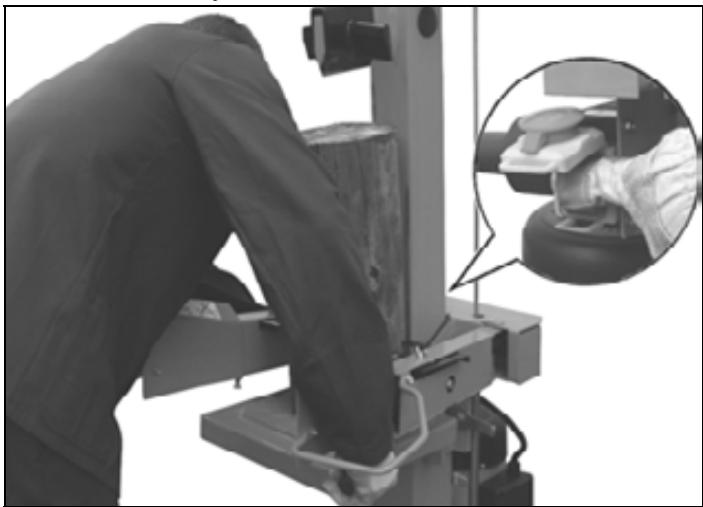

1. Aseta polkky
   halkaisupöydalle ja
   molempia käytökahvoja
   painamalla siirra
   halkaisuterä noin 2 cm:n
   paahän polkysta.

1. Päästä irty hydestä käytökehvasta, jotta halkisuterä pysahtyy tahan asentoon ja sammuta laite.

1. Vedā verkkopistoke irti
2. Päästa irti toisesta käytökahvasta.

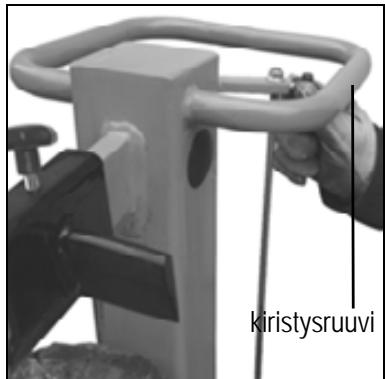

3. Lyhennä paluumatka sivussa sjaitsevalta tangolla kiinnittamalla kirstyssruvi tarvittavaan korkeuteen.

Poytakorkeudenaatoo

Poytataison ylin asento on tarkoitettu enintaan: 540 mm Poytataison keskimmainen asento on tarkoitettu enintaan:750mm Poytataison alin asento on tarkoitettu enintaan: 1050 mm

1. Irrota lukitustapit.
2. Vedä poyta ulos.

1. Aseta pōytā kohtaan, joka on lähellä polkyn pituutta, ja varmista se lukitustapeilla.

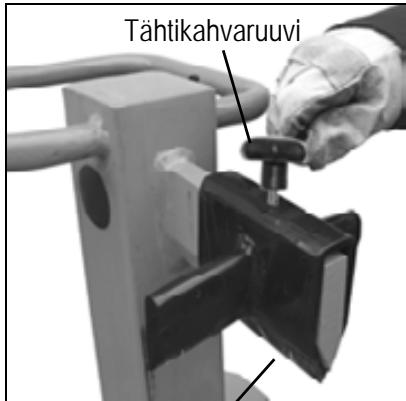

Halkaisuristin saatö:

1. Löysää tāhtikahvaruuvia.
2. Työnnä halkaisuristi oikeaan kohtaan. (Tähtikahvaruuvi on halkaisuterän reliän ylapuolella).
3. Kiristä tāhtikahvaruuvi.

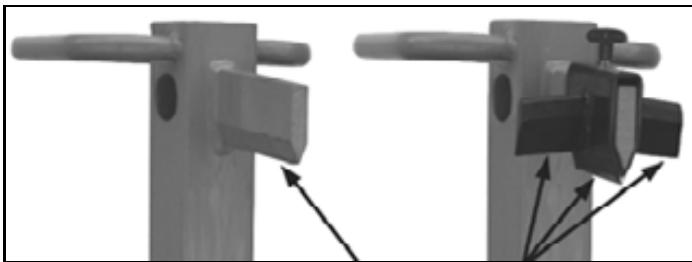

Halkaisuristi

Lyhyen puun halkaiseminen:

1. Poytataison ylin asento.
2. Aseta polkky halkaisukoneen poydalle.
3. Pida polkysta kiinni kiinnityskapalillia.

① Käsittele halkaistava tavara ainoastaan syyn suuntaisesti.

- Pitkān puun halkaiseminen:

1. Pöydän alin asento.
2. Poista halkaisuristi.
3. Aseta polkky halkaisukoneen pöydälle.

① Mahdollinen hairio pitkān puun halkaisemisessa: Halkaistava tavara ei halkea kokonaan, jumittuu halkaisuteräan ja vedetaan paluumatkalla mukaan ylos.

Tässä tapauksessa toimi seuraavasti:

1. Sammuta laite.
2. Kiinnitä poytátaso keskimmäseen tai ylimmäseen asentoon riippuen halkaistavan polkyn pituudesta.
3. Kännistä laite ja jatka halkaisemista.

Älä koskaan halkaise kahta polkkyä samalla työkerralla.
Aä koskaan lisää tai vaihda puuta työvaiheen aikana.

Alä koskaan pakota polkyn halkaisemista yllapitamalla tyontöa usean sekunnin ajan. Tämä voi johtaa koneen vaurioitumiseen.

Aseta polkky uudestaan poydan paalle ja toista halkaisutapahtuma tai laita polkky sivuun.

Kuinka irrotetaan jumittunut tutki?

Vaarana on, etta oksallinen polkky jumittuu halkaisuvaieessa.

1. Laite on sommutettava ja sytytystulpan kenkä on vedettävä irti.

2. Ala poista jumittuneita polkkyja kasilla.

3. Liikuta jumittunutta polkkya varovaisesti rautakangella edestakaisin, jotta polkky irtoaa. Alä vaurioita halkaisupylvast!
   Alä koskaan hakkaa jumittunutta polkkyä tai pidä kasiä polkyn lahellä sitä irrotettaessa.
   A! Alä koskaan irrota jumittunutta polkkyä sahaamalla.
   Alä pyyda toista henkiloö avuksi.

Työn lopettamisen jälkeen:

Siirra halkaisuterä alimmaiseen asentoon (sisäntyönnetty tila).
Päästa irtyhdestä kayttokahvasta.
Sammuta laitteen moottori.
Huomioiu huoIto- ja hoiTo-ohjeet.

Huolto ja Puhdistus

Ennen jokaista huolto- ja puhistustyöta
- kytke laite pois päältä
- verkkopistoke vedetaan irti

Käytä suojakäsineita käsien loukkaantumisen välttämiseksi.

Huolto- ja puhistustöytä varten poistetut turvavarusteet tāytyy asentaa ehdottomasti asianmukaisesti takaisin.

Käytä vain alkuperäisvaraosia. Muiden osien käytösta voi seurata odottamattomia vahinkoja ja vammoja.

Varmista huollon tai korjauksen jälkeen, ettei työkaluja tai ruuviväantimiä jaanyt laitteeseen.

Tassa luvusa kuvattuja huolto- ja puhdustuoitlaajempia toita saa suorittaa vain asiakaspalvelu.

Jotta taataan laitteen pitkä ja luotettava käytö, suorita seuraavat huoltotyöt saannöllisesti.

Huomioi seuraavat kohdat, jotta halkaisukoneen toimintakyky sailyisi:

• Puhdista kone perusteellisesti työn päättymisen jälkeen.
  Löysat kiinnitykset.
  Kuluneet tai vauroituneet rakenneosat.

• Poista pihkajäannokset.
  Voitele männanvari säännöllisesti ympäristöystävällisellä suihkutusöljyllä.

• Tarkista saannollisesti hydraulikkaletkujen ja letkuliitokset tiiviys ja kunto.

• Oikein asennetut ja ehjä suojukset ja turvavarusteet.

Halkaisukiilan teroitus

Kun konetta on käytetty pitkään tai halkaisuteho on vähentynyt, teroita halkaisukiila hienolla viillalla (purseen poisto).

Reunan teroitus

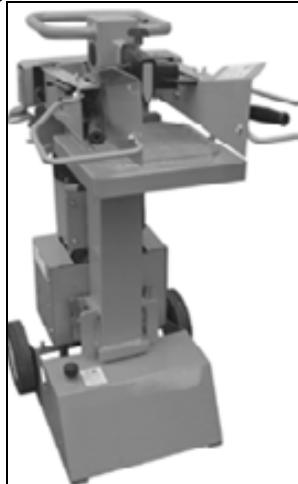

Miten tarkistetaan oljytaso?

1. Halkaisupylvaan on oltava sisäantyönnetty.
2. Ruuvaa oljyn mittatikku ulos.
3. Puhdista oljyn mittatikku ja oljtytiviste.
4. Työnnä mittalikku takaisin aukkoon vasteseen asti.
5. Veda oljyn mittatikku jalleen ulos.

Sailiössa on riittävasti öljyä kun öljytaso on molempien merkkien valissä.
Öljä taytyt lisāpuaan suppilon avulla, jos öljytaso on alemman merkin alapuolella.

1. Tarkista öljtyiviste. Jos tiiviste on vauroitunut, se on vaihettava.
2. Työnnä mittatikku takaisin aukkoon vasteseen asti.

Milloin öljy vaihdetaan?

Ensimmainen oljynvaihto 50 kayttotuntien jälkeen, sitten 500 kayttotuntien välein.

Vaihto:

1. Halkaisupylvaan on oltava sisäntynonnetty.
2. Ruuvaa oljyn mittatikku ulos.
3. Aseta halkaisukoneen alle astia, johon mahtuu vahintaan 4,5 litraa oljya.

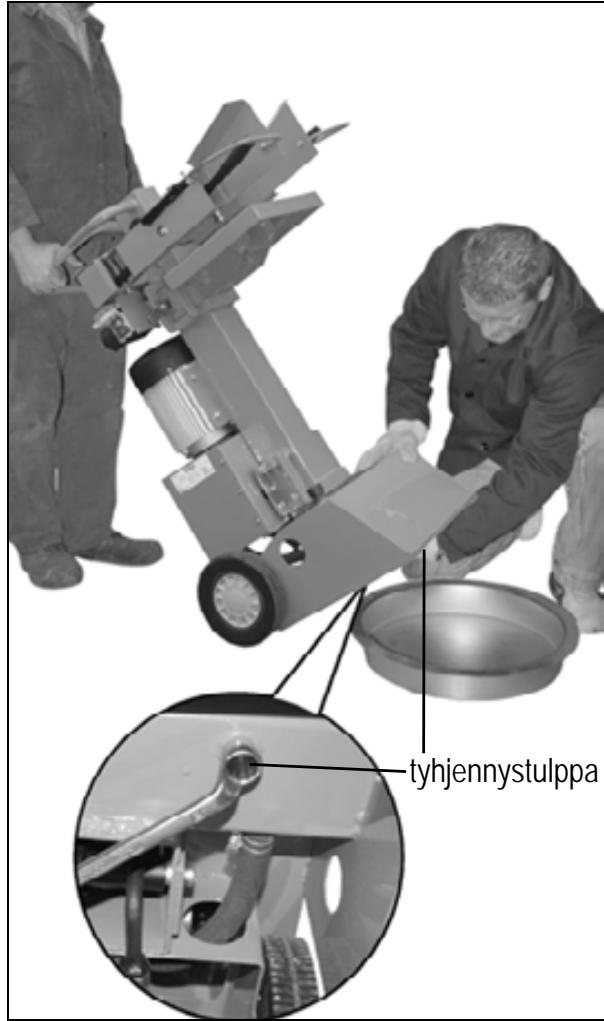

4. Ruuvaa tyhjennystulppa irti, jotta oljy voi valuu ulos.

1. Aseta tiiviste ja tyhjennystulppa takaisin.
2. Kaada uusi hydraulikkaoljy (n. 1,5 litraa) puhtaan suppilon avulla saillioön.
3. Puhdista oljyn mittatikku ja oljtyiviste.
4. Tarkista öljtyiviste. Jos tiiviste on vaurioitunut, se on vaihettava.
5. Ruuvaa oljyn mittatikku jalleen kiinni.

Poista vanha öljy asianmukaisesti (paikallinen jäteöljyn keruupiste). Vanhan öljyn valuttaminen maahaan tai sekoittaminen jätteeseen on kielletty.

Hydraulikkaöljy

Halkaisukoneelle suosittelemme seuraavia hydraulikkaoljya:

Shell Tellus T 22
Aral Vitam Gf 22
BP Energol HLP 22
Mobil DTE 11
tai vastaava

Alä kāytä muita oljtyyppej. Muiden oljtyyppien kāytö vaikuttaa halkaisukoneen toimintaan.

Tekniset tiedot
Mahdolliset Häiriöt

Malli / Typpi	ASP 6 N	ASP 6 N - 400
Halkaisuvoima	60 kN (6 t)
Puun pituus	maks. 1050 mm
Puun lapiitta	min. 50 mm – maks. 340 mm
Halkaisulike	≈ 500 mm
Syöttöneus	n. 0,04 m/sek.
Palautusnopeus	n. 0,17 m/sek.
Hydrauläikkäöljy (maks.)	4,5 l
Järnestelmäpaine	21 MPa (210 bar)
Sähkömoottorin teho (ottoteho)	P1 3,5 kW (S6 40%)	P1 3,0 kW (S6 40%)
Liitäntä	230 V ~ 50 Hz, 16 A hidas	400 V 3~ 50 Hz, 16 A
Mitat runkotelineellä	pituus 760 x leveys 500 x korkeus 1520 mm
Paino	n. 100 kg	n. 99 kg

Ennen jokaista hairponpoistoa:

• kytke laite pois päältä
• vedà virtapistoke irti

Ongelma	Mahdollinen syy	Korjaus
Pölky ei halkea (liian pieni halkaisuteho)	→ Pölky on asetettu väärìn. → Pölky yllittäa sallitut mitat tai puu on liian kova koneen teholle. → Halkaisukiila ei halkaise. → Hydrauliikkapaine liian alhainen. → Laukaisuvivusto on vääntynyt (hydrauliikkapainin ei painaudu kokonaan sisään). → Väärä liitantäjohto (yli 10 m pitkä tai liian pieni johdinhalkaisija).	→ Aseta pölky uudelleen. → Katkaise pölky sallittuihin mittoihin. → Teroita halkaisukiila, tarkista purse ja lovet. → Tarkista öljytaso, lisää tarvittaessa öljä. Ongelmaa ei voi poistaa, ota yhteys valmistajaan tai valmistajan nineämään yritykseen. → Anna valmistajan tai valmistajan nineämään yrityksen korjata vivusto. → Käytä sopivaa liitantäjohtoa.
Halkaisukiila liikkuu horjuen tai voimakkaasti väristen.	→ Ilmaa piirissä. → Halkaisupylväs ei ole tarpeksi rasvattu tai öljtyt.	→ Tarkista öljytaso, lisää tarvittaessa öljä. → Rasvaa halkaisupylväs tai öljä se ympäristöystävällisellä suihkutusöljlä. Ongelmaa ei voi poistaa, ota yhtees valmistajaan.
Halkaisukiila ei liiku.	→ Hydrauliikkapumppu viallinen.	→ Ongelman poistamiseksi ota yhtees valmistajaan.
Mooitori käynistyy, mutta halkaisupylväs ei liiku.	→ Moottori pyörii vääraän suuntaan.	→ Tarkista moottorin pyörimissunta. 400 V 3~: vaihda pyörimissunta. 230 V ~: Ongelman poistamiseksi ota yhtees valmistajaan.
Mooitori ei käynisty.	→ Ei verkkojännitetä. → Kolmivaihemoottorin 2-vaiheinen käynti. → Liitäntäjohto viallinen. → Sähkömoottori viallinen.	→ Tarkasta sulake. → Vaihda johto tai anna tarkastettavaksi (sähköasentaja). → Vaihda johto tai anna tarkastettavaksi (sähköasentaja). → Ongelman poistamiseksi ota yhtees valmistajaan.

Takuuehdot

Huomioi mukana oleva takuselvitys.
