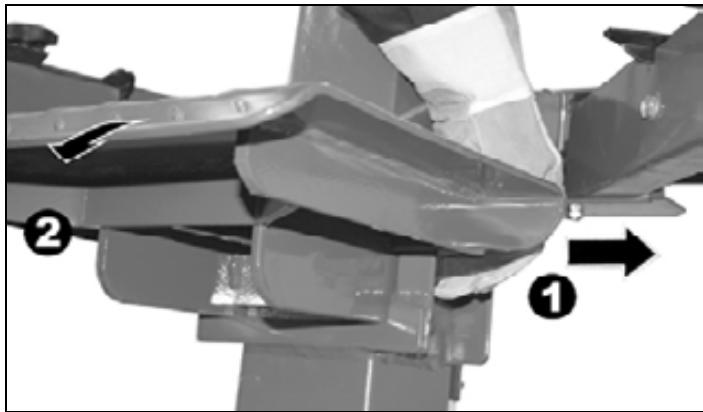

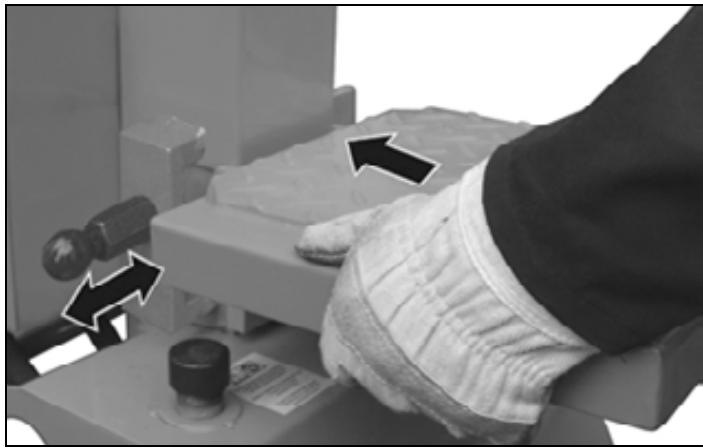

SLC > Mizno plošćo lahko glede na dolžino lesa, ki ga cepite, namestite v treh različnih visinah.

V vsakem vgradnem polozaju so na voljo zapahnitveni zatiči.
Vstavite mizno plošćo v ustrezne nosilce.
Pazite, da se je zaporni Čep zaskočil.

Nositi zašitutza uši i oči.

Simboli upute za uporabu

nemojte koristiti neispravne vodove

• uredaj na moguca ostecenja (vidi Siguran rad)
• jesu li svi vijčani spojevi pritegnutti,
• ima li na hidraulici propusnih mjesta
  -razinu ulja

Odzračivanje

Nebezpečenstvo pošmyknutia a nebezpečenstvo ohna.

Po jemanju iz embalaže preverite ali je vsebina skatle
popolna
morebitne transportne poskodbe

O pritožbah takoj obvestite prodajalca, dobavitelja oz. proizvajalca. Poznejsih reklamacij ne moremo priznati.

■ 1 Enota naprave ■ 1 Krmilna ročica - desna	■ 1 Os
	■ Vrečka z vijaki
■ 1 Krmilna ročica - leva	■ 1 Navodilo za uporabo
■ 2 Kolo

Simboli na stroju

Pred zagonom preberite in upoštevajte navodilo za uporabo in varnostne napotke.

Pozor!

Pred popravljanjem, vzdhrževanjem in cisčenjem izklopite motor in omrežni vtic izvlecite iz vticnice.

Nevarnost urezov in zmečkanin; nikoli se ne dotikajte nevarnih povrsin, ko se cepilni klin premika.

Debla, ki je v klinu, nikoli ne poskušajte odstraniti z roko.

Le upravljavec sme stati v delokrogu stroja. Neudelezene osebe in domače ter koristne zivali morajo biti zunaj območja nevarnosti (najmanjsa razdalja 5 m).

Nosite zašćito za vid in sluh.

Pri delu nosite zašitno masko, da obrz zašcitite pred ostruzki in ivermi.

Pri delu nosite zašitne rokavice, da roke zašcitite pred ostruzki in ivermi.

Pri delu nosite zašitne Čevlje, da nogo zašitite pred padajocimi debli.

Vase delovno mesto mora biti vedno urejeno! Nered je lahko vzrok za nasrecko.

Olje gori in lahko eksplodira. Prepovedana sta kajenje in odprti ogenj.

Staro olje pravilno odstranite (krajevno zbiralisce starega olja). Staro olje je prepovedano vlivati v tla ali mešati z odpadki.

Prepovedano je odstranjevati ali spreminjati zašitne in varnostne naprave.

Vedno pazite na premike pomikala debel.

Med cepljenjem trdno primite obdelovanec s vpenjalnimi celjustmi.

Odzračite hidravlično napravo,
preden začnete obratovati s
cepilnikom drv. (glejte „Zagon“)

Pazite na smer vrtenja motorja (glejte pušćico motorja), ker

povzroči obratovanje z napačno smerjo obračanja poskodovanje oljne Črpalke. (glejte „Zagon")

Simboli v navodilu za uporabo

Grozeča nevarnost ali nevarna situacija. Neupoštevanje teh napotkov lahko ima za posledico poškodbe ali privede do materialne škode.

Pomembni napotki za strokovno ravnanje. Neupoštevanje teh napotkov lahko privede do motenj. Uporabniski napotki. Ti napolki vam pomagajo pri optimalni rabi vseh funkcjij.

Montaža, posluževanje in vzdhrževanje. Tu se natančno razlaga, kaj morate narediti.

Namenska uporaba

• Cepilnik driv jeprimeren samo za cepljenje lesa.
• Za cepilnik driv jeprimeren le ravno odrezan les.
• Kovinski deli (žeblji,Žice ipd.) se morajo nujno predhodno odstraniti iz cepljenega lesa.
• Uporaba v skladu z namenom zajema tudi upostevanje proizvajalcevih predpisov za obratovanje, vzdhrzevanje in zagon ter upostevanje varnostnih napotkov iz navodil za uporabo.
• Kot nenamenska se steje vsaka drugačna uporaba. Proizvajalec ne prevzema jamstva za skode, ki izhajajo iz takšne uporabe - tveganje zanje nosi izključno uporabnik.
• Proizvajalec ne daje garancije za raznovrstne poskodbe in okvare, nastale zaradi samovoljnih spremb cepilnika za drva.
• Napravo lahko pripravljajo, uporabljajo in vzdrujejo le osebe, ki se na to spoznajo in soseznanjene z moznimi nevarnostmi. Popravila sme izvesti samo naše osebje ali z naše strani odobrena servisna sluzba.

Ostala tveganja

Tudi pri namenski uporabi lahko kljub upoštevanju vseh zadevnih varnostnih dolovi objstajao zaradi namembne konstrukcije preostala tveganja.

Preostala tveganja se lahko zmanjsajo ce se varnostna določila in namenska uporaba upoštevajo skupaj z navodilom za uporabo.

Previdnost in pozornost zmanjsujuo tveganje osebnih in stvarnih poškodb.

Neuostevani ali spregliedani varnostni ukrepi lahko privedeo do poškodb uporabnika ali lastnine.
- Zaradi neprevidnosti, neupostevanja varnostnih predpisov in nepravilne uporabe lahko gibajc se cepilni noz poškoduje roko ali prste.
- Ogrožanje s tokom pri uporabi nenamenskih elektrčnih priključnih vodov.
- Dotikanje delov pod napetostjo pri odprtimi elektricnimi sestavnimi deli.
- Poškodba sluha pri daljsem delu brez sredstev za zašćito sluha.

Poleg tega lahko kljub vsemi izpeljanimi ukrepi obstajajo neopazna tveganja.

Varno delo

Zato pred zagonom tega orodja preberite in upoštevajte naslednje napotke in predpise za zašcito pred nezgodami v vašem obratu oziroma varnostne predpise, ki veljajo v zadevni državi, da sebe in druge zavarujete pred morebitnimi poškodbami.

Varnostne napotide posredujte vsem osebam, ki delajo z strojem.
Dobro shranite te varnostne napotke.

• Bodite previdni in pozorni. Pazite na to, kaj delate. Ravnajte razumno. Ne uporabljajte stroja, ce ste utrujeni oziroma ste pod vplivom drog, alkohola ali zdravil. Samo trenutek nepazljivosti med uporabo naprave lahko ima za posledico resne poškodbe.
  Pred uporabo se s pomočjo navodila za uporabo seznanite z strojem.

Stroja ne uporabljajte za nenamensko delo (poglejtpe poglavji "Namenska uporaba" in „Delo s cepilnikom driv").
- Poskrbite za varno stojisce in vedno vzdrujte ravnotežje.
Zavzemite delovni položaj, ki se nahaja za pomikalom na območju krmilne ročice. Nikoli ne stojte v območju cepilnega klina.
- Nikoli ne stojte na stroju.
Pri delu nosite

• zašcitna očala ali zašcitno masko
  delovne rokavice
• po potrebi glusnike

• zašcitne Čevlje z jekleno ojačitvijo

• Nosite ustrezna delovna oblačila:

• ne nosite ohlapnih oblačil ali nakita (ujamejo se lahko v gibljve dels stroja)
• Upravljalec je na delovnem področju stroja odgovoren za tretje osebe.
• Otroci in mladostniki mlajš od 18 let ne smejo delati s strojem.
• Otroke oddaljite od stroja.
  Stroja nikoli ne uporabljajte, ce se v njegovi blizini nahajajo neudelezene osebe.
• Vase delovno mesto mora biti vedno urejeno! Pomanjkanje reda v delovnem okolju lahko negativno vpliva na varnost.
  Stroja nikoli ne puscajte brez nadzora.
• Ne preobremenjute stroja! Dela boste bolje in varnejse v navenedenom območju zmogljivosti.
• S strojem delajte le ob kompletnimi in pravilno montiranimi varnostnimi napravami. Na stroju ne spreminjalte nicesar, s Čimer bi lahko ogrozili varnost.
• Ne spreminjaite stroja oz. dele stroja.
• Naprave nikoli ne pustite vklučene, kadar je ne uporabljate. Naprava je bila izdelana samo za uporabo v navpičem položaju.
  Stroja ne skropite z vodo. (vir nevarosti elektricnega udara)
  Stroja ne pustite stati v dežju in ne delajte v dežju.
• Hranite na suhem mestu zunaj dosega otrok.
  Stroj izklopite in omrežni vtič izvlecite iz vtičnice pri:

popravljanju
- vzdřevanju in cisčenju
- odpravljanju motenj
- preverjanju ali so priključni vodi zaviti ali poskodovani
- transportu
- zapusčanju (tudi ob katkočasnih prekinitvah)

Preverite, ali je stroj poškodovan:

pred nadaljnjo uporabo naprave je treba skrbno preveriti, ali varnostne naprave brezhibno delujejo;
- prepričajte se, ali gibljivi deli stroja brezhibno delujejo, se pri tem ne zatikajo in niso poskodovani. Vsi deli morajo biti pravilno montirani in izpolnjevati vse pogoje, ki so potrebni za brezhibno delovanje vrtnega rezalnika.
- poskodovane zašitne priprave in dele mora pravilno popraviti ali zamenjati strokovjak, Če v navodilih za uporabo ni navedeno drugace.
treba je zamenjati poškodovane ali nečitljive varnostné nalepke.

! Elektrčna varnost

• Izvedba priključega voda v skladu z IEC 60245 (H 07 RN-F) s prečnim prerezom voda najmanj

230V:3× 1,5mm^2 pri dolzini kabla do 10m
400V3-:5× 1,5mm^2 pri dolzini kabla do 10m

• Nikoli ne uporabljaje priključnih vodov, daljsih od 10 m. Dolgi in tanki priključni vodi povzročajo izgubo napetosti. Motor ne bo dosegel največje zmogljivosti, funkcjia naprave pa se bo zmanjsala.
  Vtic in vticnica prikljucnega voda morata biti gumijasta, iz mehke plastike ali drugega termoplasticnegama materiala z enako mehansko trdnostjo ali pa biti s tem materialom vsaj oblozena.
  Vtična naprava priključega voda mora biti zašćitena pred škropljenjem.
• Pri polaganju priključnih vodov pazite, da niso stisjeni ali upognjeni in da se vtična povezava ne zmoči.
  Kabla ne uporabljaje v namene, za katere ni namenjen. Zašcitite kabel pred vročino, oljem in ostrimi robovi. Ne uporabljaje kabla za vlečenje vtikača iz vtičnice.
• Če uporabljate kabelski boben, morate kabel popolnama odviti.
• Redno kontrolirajte podaljsevalni kabel in ga zamenjaje, ce je poskodovan.
• Ne uporabljajePokvarjenih priključnihvodov/napeljav.
• Na prostem uporabljajte samo za to odobrene in ustrezno označene podaljševalne kable.
  Ne uporabljajte nikakrsnih zaacsinh elektricnih prikljuckov.

Elektrichi priključek oz. popravila na elektrichnih delih stroja lahko izvaja samo koncessioniran elektricar ali ena od nasih servisnih sluzb. Upostevati morate krajevne predpise, še posebej tiste, ki zadevajo zašitne ukrepe.

Popravila na drugih delih stroja smejo opravljati samo proizvajalec oziroma ena od njegovish servisnih sluzb.

Uporabljaje samo originalne nadomestne dele. Ce uporabljate druge nadomestne dele in drug pribor, lahko pride do nesre. Za skodo, ki pri tem lahko nastane, proizvajalec ne odgovarja.

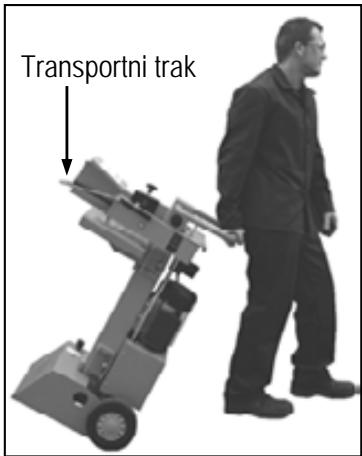

Navodila za transport

#

Pred vsakim

transportom in menjavo kraja
uporabe cepilni nož
premaknite povsem nazaj.

Če Želite napravo premakniti,
z eno roko primite za ročaj in
rahlo nagnite cepilnik driv k
sebi. V tem položaju lahko
cepilnik brez težav prestavite.

Da bi se izognili puscanju olamed premikanjem, je trebapokrov rezervaorja za olje trdno zapreti.

Postavitev

Delovno območje mora izpolnjevati naslednje pogoje:

• nezdrljiva podlaga
• ravna podlaga
• ni prisotna nevarnost spotikanja
• zadostna osvetljenost

Stroja ne postavlajte v blizino zemeljskega plina, cinskih vodov ali drugih lahko gorljivih materialov.

Zagon

• Prepričajte se, da je stroj montiran v celoti in v skladu s predpisi.
  Pred vsako uporabo preverite:

• priključne vode na poskodovana mesta (razpoke, reze in pd.)

ne uporablajte poskodovanih vodov

stroj na morebitne poskodbe (gl. Varno delo)
ali so vsi vijačni spoji Čvsto pritegnjeni
- preverite, da hidravlika ne pusca
-stanje olja

Odzrachevanje

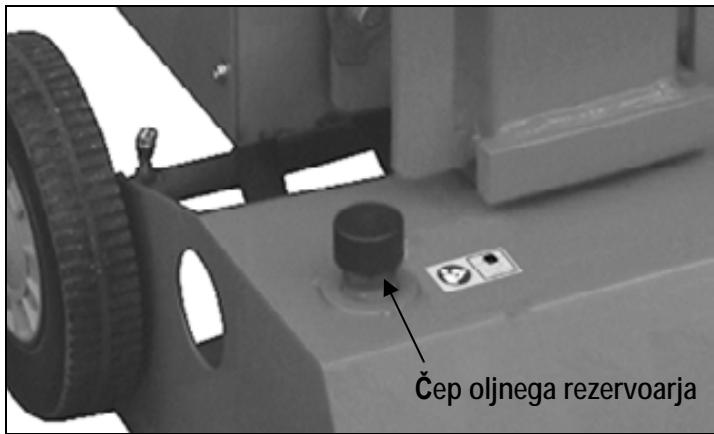

Odzračite hidravlicno napravo, preden začnete obratovati s cepilnikom driv.

Za nekaj obratov opdustite cep za oljni rezervoor, da lahko iz oljnega rezervoorja uide zrak.
Med obratovanjem pustitePokrov odprt.

Preden premaknete cepilnik DRV, ponovno zaprite cep oljega rezervoorja, sicer bo olje izteklo.

① Ce hidravlicne naprave ne prezračite, bo ujet zrak poškodoval tesnila in povzročil dolgotrajno poškodbo cepilnika driv.

• Primerjalte napetost navedeno na tipski plošćici stroja z omrežno napetostjo in stroj priključite na ustrezno vtičnico, ki je usklajena s predpisi.
• Uporabljaje podajsevalni kabel z zadostnim prerezom.
  Stroj prikljucite na Fi-zascitno stikalo (stikalo za zascitopred okvarnim tokom) 30mA

(1) Varovalka

230 V 16 A nosilci

400V3 16A

(1) Vklop/izklop

Pred vsako uporabo preverite delovanje izklopne naprave (z vklopom in izklopom).

Ne uporabljajte naprav, na katerih ne deluje stikalo za vklop in izklop. Poškodovana stikala morajo pri servisni sluzbi nemudoma popraviti ali zamenjati.

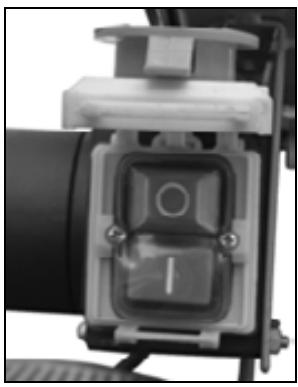

Vklop

Pritisnite zeleno tipko.

Izklop

Pritisnite rdeco tipko.

(1) Varovalo za ponovni zagon pri prekinitvi oskrbe z elektricnim napajanjem (sprožilec nicelne napetosti)

Pri izpadu toka, nehotni izmaknitvi iz vtičnice, okvarjeni varovalki ipd. Se naprava samodejno izkluči. Za ponovni vklop ponovno pritisnite zeleni gumb za vklop/izklop.

Cepilnik drv s 400 V 3~

Pazite na smer vrtenja motorja (glejte

pušćo motorja), ker povzroči obratovanje z napačno smerjo obračanja poskodovanje oljne Črpalke.

Preverjanje smeri vrtenja:

Vklopite motor; cepilni noze samodejno zapelje v najvisji položaj.
Če je cepilnik Že v najvisjem położaju: primite obe krmilni ročici in ju potisnite navzdol, pri Čemer gre cepilni nož navzdol.
Ce se cepilni noz ne premika, ko se motor zažene, izklopite motor in spremenite smer vrtenja.

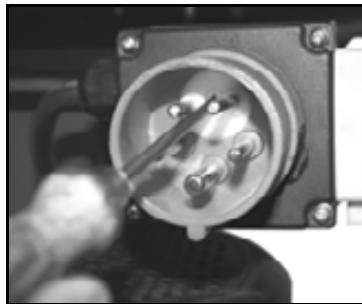

Smer vrtenja lahko
zamenjate tak, da v
predvideno rezo vratu
vtiča vstavite izvijač in z
rahlim pritiskom s
premikanje v levo ali
desno nastavite prvilno
smer vrtenja.

Hidravlika

• Nikoli ne delajte sstrojem, Če obstaja nevarnost zaradi hidravlične tekovičine.
• Prepričajte se, sta stroj in delovna povrsina Čista in brez oljinh madežev.

Nevarnost zdrsa in pozara!

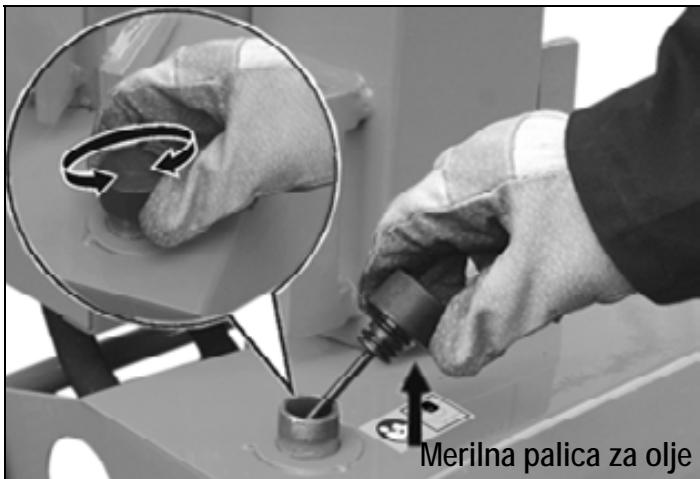

Redno preverjaje, ali je v vsebniku dovolj hidravličnega olja (glejt, Vzdrževanje in Čišćenje")
Vsebina: pribl. 4,0 I

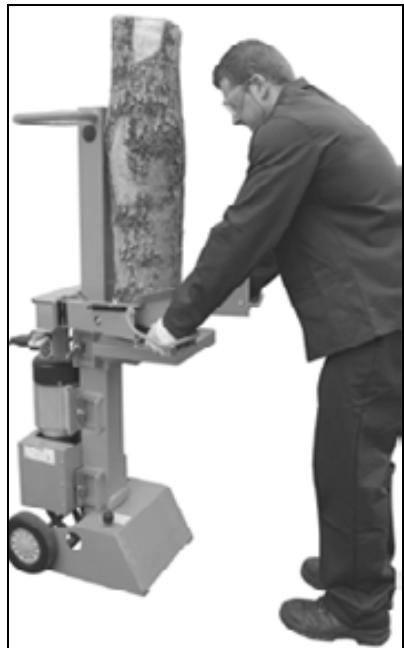

Delos cepilnikom driv

dodatna VARNOSTNA OPOZORILA

Cepilnik driv sme upravljati le ana oseba posamico.
- Le osebe, stare nad 18 let, ki so prebraile in razumele navodila za uporabo, lahko upravljajo s strojem.
- Nosite zašcitno opremo (zašcitno masko, rokavice, zašcitnečvlje), da se zašcitite pred morebitnimi poskodbami.

• Nikoli ne cepite debel, ki vsebujejo zeblje, ziice ali druge predmete.
• Ze cepljen les in ostruzki ustvarijo nevarno delovno območje. Obstaja nevarnost, da se spotaknete, dam vam zdrsne ali da padete. Delovno območje mora biti vedno pospravljeno.
• Rok nikoli ne polagajte na dele stroja, ki se premikajo, ko je stroj vklopljen. Ohranite varnostno razdaljo od lesnega debla, pomikala in cepilnega klna, da roke zašcitite pred poskodbami.
• Cepite samo les, ki ustreza najdaljsi dolzini, ki jo je mogoce obdelati.
  Pred cepljenjem preverite, ali je cepilni steber dovolj namazan, da se lahko brez težav premika noter in ven.

Kaj lahko cepim?

Velikost debel, ki jih lahko cepite

Dolžina lesa: največ 1050 mm

Premer lesa: najmanj 50 - majveč 340 mm

Premer lesa je priporočena smerna vrednost, ker:

• ozek les je včasih težko cepiti, če vsebuje luknje od vej ali če so vlakna premočna.

Ne cepite zelenih debel. Suha skladiščena debla se mnogo lažje cepijo in se ne zagozdijo takpo pogosto kot zelen (vlazen) les.

Trd les rad poči: Obdelujte ga skrajno previdno!

Upravljanje

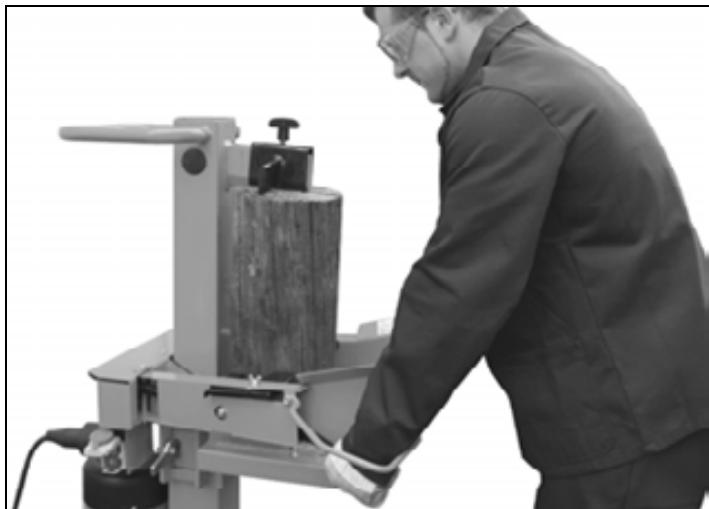

Upravljanje z dvema rokama

Cepilnika driv raj nikdar ne upravljata dve osebi.

Nikoli ne blokirajte krnilnih ročic (vpenjalne Čeljusti).

1. Pritisnite zeleno tipko za vklop. Počakajte nekaj sekund, da doseže motor svojo končno stevilo obratov, in da se vzpostavitlak v hidravlicni Črpalki.

Pri temperaturah pod -5^ C pustite, da cepilnik driv tece v praznem tekunajmanj 15 min., da se olje lahko segreje.

1. Postavite deblo na mizo cepilnika DRV.
   Obdelujte les samo v smeri vlaken.
2. Držite deblo s vpenjalnimi Čeljustmi.

1. Hkrati pritiskajte kmilno rocico navzdo.
   Pomikalo debel potisne deblo proti cepilenu klinu. Deblo se razcepi.
2. Spustite krmilno ročico in krmilno tipko, pomikalo debel se vrné v svoj izhodisčni položaj.
   Kakor hitro izpustite krmilno ročico, se cepilni nož ustavi.

Posebnnapotkizacepljenje:

Priprave:

Les, ki ga zeilite cepiti, priapravite na njveeje dimenzije, ki jih lahko obdelujete in pazite, da je les odrezan ravno.

Les položite na cepilnik tak, da za vas ni nevarnosti (nevarnost, da se spotaknete).

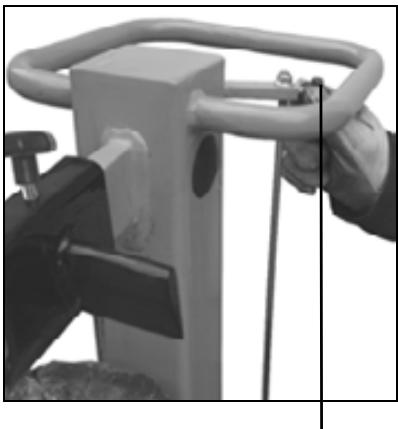

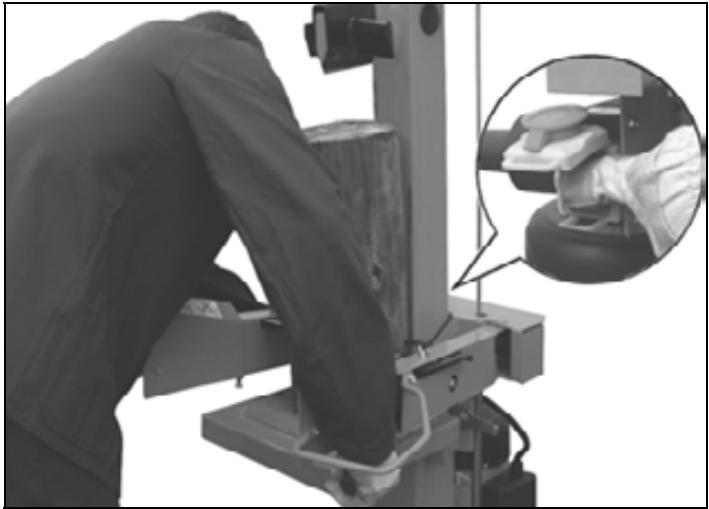

- Nastavitev dvizne visine

Pri krajshih kosih lesa, lahko delovno zmogljivost povecate s krajsanjem povratnega teka cepilnega noza.

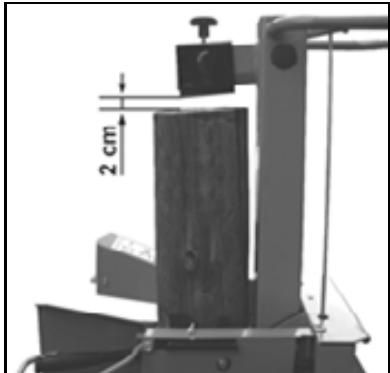

1. Postavite deblo na cepilno mizo in prblizajte cepilni noz do prbl. 2 cm pred deblom tako, da pritisnete na obe krnilni roci.

1. Izpustite eno krmilno rocico, da se cepilni noz v tem polozaju ustavi in izključite napravo.

1. Izvlecit omreznostikalo.
2. Izpustite drugo krmilno ročico.
3. Skrajsajte povratni tek na drogu, ki je namescen ob strani, tak, da fiksirate nastavitveni vijak na potrebni visini.

Nastavitveni vijak

- Nastavitev visine mize

1. Sprostite zapahnitveni zatič.
2. Izvycleite mizo.

1. Mizo nastavite v položaj, ki je blizu dolžine debla, in ga zavarujte z zapahnitvenim zatičem.

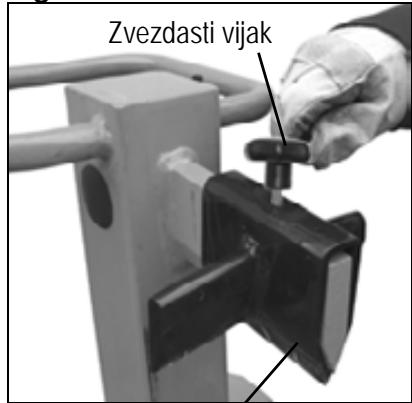

Nastavitev cepilnega križa:

1. Odvijte zvezdasti vijak.
2. Potisnite cepilni križ na pravilen položaj (zvezdasti vijak leži nad izvirtino v cepilnem nožu).
3. Ponovno pritegnite
   zvezdasti vijak.

Cepilni križ

- Cepljenje kratkega lesa:

1. Zgornji polożaj mizne plosće.
2. Postavite deblo na mizno plosco cepilnka.
3. Držite deblo s vpenjalnimi Čeljustmi.
   Obdelujte les samo v smeri vlaken.

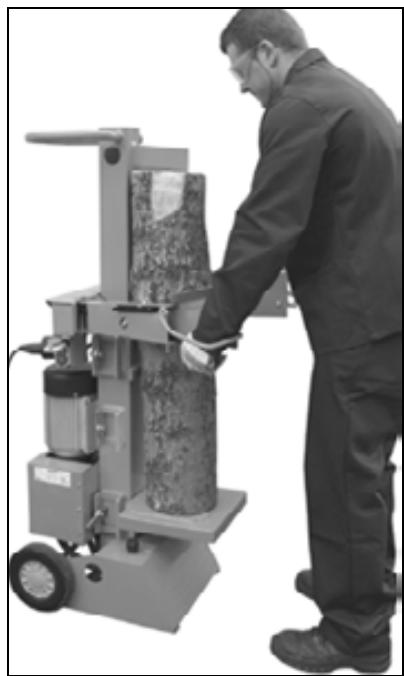

- Cepljenje dolgega lesa:

1. Spodnjipolozajmize.
2. Odstranite cepilni krž.
3. Deblo položite na mizo.

Možna motnja pri cepljenju dolgega lesa: Les se ne cepi, se je zagozdil pri cepilnem nozu in pri povratnem teku se dvigne navzgor.

V tem primerus ravnajte kot sledi:

1. Napravo izkljucite.
2. Glede na dolžino debla, ki ga cepite, pritrdite mizno plošćo v srednjem ali zgornjem položaju.
3. Napravo vklučite in nadalujte s postopkom cepitve.

Nikoli ne cepite dveh debel v enam delovnem koraku.
Lesa nikoli ne prerlagajte ali zamenjaje med delovnim korakom.
① Nikoli ne izsilite cepitve debla tako, da ga držitePokonci več sekund naenkrat. S tem se lahko stroj poskoduje. Deblo ponovno namestite na glavni okvir in ponovite postopek cepitve ali pa deblo odstranite.

Kako sprostiti zagozdeno deblo?

Obstaja nevarnost, da se razvejan les med postopkom cepitve zagozdi.

1. Napravo izkljucite in izvlecite vtič za vžigalno svečko.

2. Zagozdenih debel ne odstranjujte z rokami.

3. Zagozdeno deblo previdno premikajte sem ter tja z zeleznim drogom, da se deblo lahko sprosti. Ne poskodujte cepilnegastebra!
   Ob odpustitvi nikoli ne tolfite po zagozdenem deblu in nedržite rok v blizini debla.
   Nikoli ne odžagajte zagozdenega debla.
   Ne prosite za pomoč druge osebe.

- Ob koncu dela:

Premaknite cepilni nož na spodnji položaj (nevtralni položaj).
Izpustite eno krmilno roico.
Izkljucite napravo in izvlecite elektrichi vtič iz elektrichne vtičnice.
Upoštevajte napotke za vzdřevanje in cisćenje.

Vzdrževanje in cisćenje

Pred vsakim cischenjem in opravljanjem vzdrrzevalnih del:

• zago izklopite
• izvlecite vtic iz vticnice

Nosite zašitne rokavice, da preprečite poškodbe na rokah.

Vse varnostne naprave, ki ste jih odstranili za opravljanje vzdhrzevalnih del in za cisichenje, morate ponovno pravilno namestiti in preskusiti.

Uporabljajte samo originalne dele. Drugi deli lahko povzrocijo nepričakovane poškodbe in materialno škodo.

Bodite pozorni, da po koncu popravila ali vzdhrzevanja odstranite vso orodje in izvijače.

Druga vzdřevalna dela in popravila, ki niso opisana v tem poglavju, lahko izvaja samo sluzba za stranke.

Da zagotovite dolgo in zanesljivo uporabo naprave, redno izvajaje. naslednja vzdřevalna dela.

① Da bi cepilnik driv še napraj brezhibno deloval, upoštevajte naslednje:

Stroj po koncu dela temeljito očistite.
Zamenjajte izrabljene ali poškodovane konstrukcijski dele.
- Odstranite ostanke smole.
Redno naoljite batnico s prsilnim oljem, ki je okolju prijazno.
- Redno preverjalte hidravlicne cevi in cevne povezave glede morebitnih netesnosti in njihovo trdnost.
- Preverite, ali so ohišja ali varnostne naprave pravilno montirane in nepoškodovane.

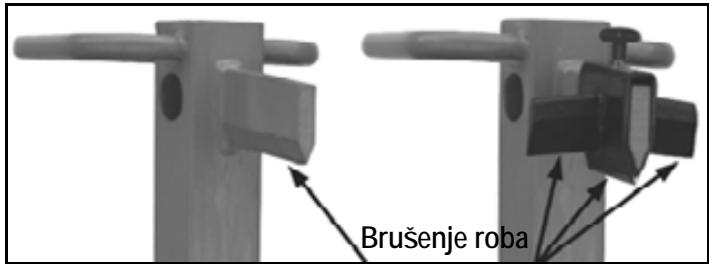

Brusenje cepilnegaklina

Po daljsem obratovanjä ali ce se moč cepljenja zmanjsa nabrusite cepilni klin s fino pilo (odstranite raze).

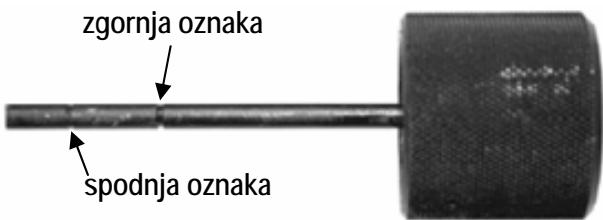

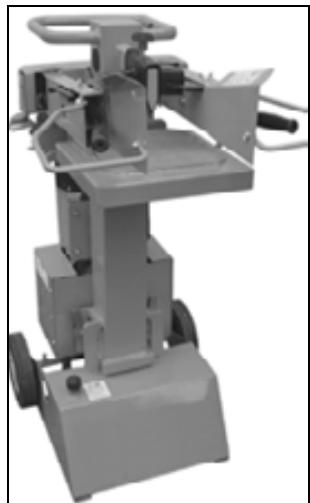

Kako preverim stanje olja?

1. Cepilni steber mora biti v nevtralnem položaju.
2. Izvjacite merilno palico za olje.
3. Očistite merilno palico za olje in oljno tesnilo.
4. Merilno palico za olje vstavite do omejla nazaj v odprtino.
5. Znova izvlecite merilno palico za olje.

Če je raven olja med obema oznakama, je v rezervarju dovolj olja.

Če je raven olja pod spodnjo oznako, je treba olje doliti z uporabo Čistega lijaka.

1. Preverite oljno tesnilo. Če je poškodovano, ga morate zamenjati.
2. Merilno palico za olje vstavite do omejila nazaj v odprtino.

Kdaj moram menjati olje?

Prvič je treba olje menjati po 50 delovnih urah, nato pa po vsakih 500 delovnih urah.

Potrebni sta dve osebi.

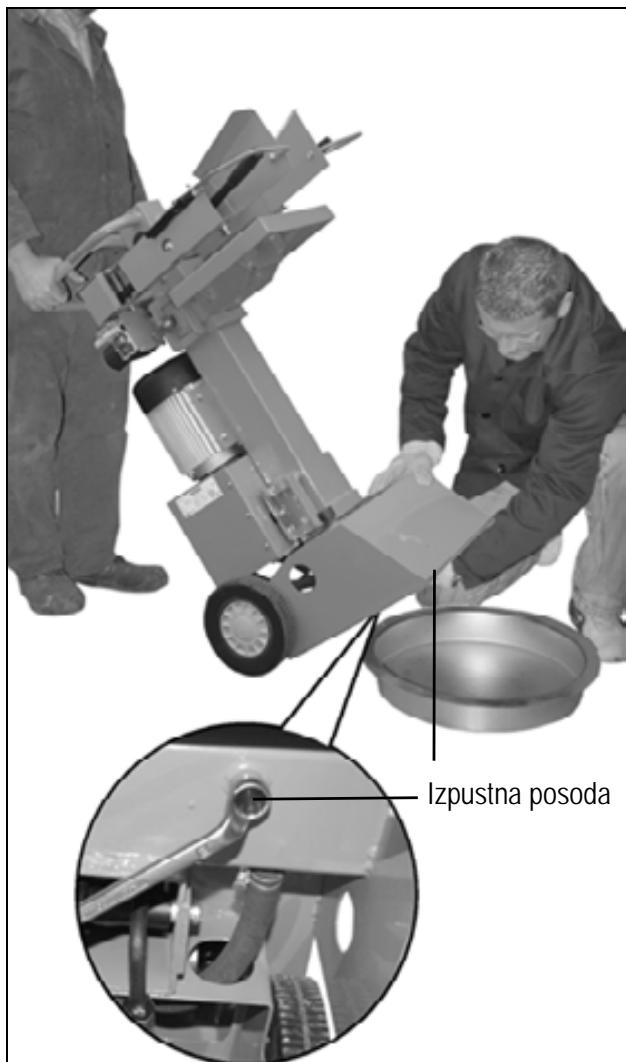

Menjava:

1. Cepilni steber mora biti v nevtralnem položaju.
2. Merilno palico za olje izvjacite.
3. Pod cepilnik drv postavite posodo zzmogljivostjo vsaj 4,5 litre olja.
4. Odvijte izpustni Čep, da laho olje izteka.

1. Ponovno vstavite tesnilo in izpustni cep.
2. Skozi lijak vljite novo hidravlicno olje (pribl. 1,5 litra).
3. Očistite merilno palico za olje in oljno tesnilo.
4. Preverite oljno tesnilo. Ce je poskodovano, ga morate zamenjati.
5. Merilno palico za olje vstavite do omejila nazaj v odprtino.

Staro olje pravilno odstranite (krajevno zbiralische starega olja). Staro olje je prepovedano vlivati v tla ali mešati z odpadki.

Hidravlicno olje

Za cepilnik dv priporočamo naslednja hidravlična olja:

Shell Tellus T 22
Aral Vitam Gf 22
BP Energol HLP 22
Mobil DTE 11
ali enakovredna olja

Drugih vrst olja ne uporabljajte. Uporaba drugih vrst olja vpliva na delovanje cepilnika driv.

Tehnični podatki
Możne motnje

Model / Tip	ASP 6 N	ASP 6 N - 400
Cepilna moč	60 kN (6 t)
Dolžina lesa	največ 1050 mm
Premer lesa	najmanj 50 mm – majveč 340 mm
Cepilni hod	≈ 500 mm
Hitrost predtoka	pribl. 0,04 m/sek.
Hitrost povratnega teka	pribl. 0,17 m/sek.
Hidravlično olje (maks.)	4,5 l
Sistemski tlak	21 MPa (210 bar)
Zmogljivost motorja (poraba)	P1 3,5 kW (S6 40%)	P1 3,0 kW (S6 40%)
Priključek	230 V 3~ 50 Hz, 16 A nosilci	400 V 3~ 50 Hz, 16 A
Dimenzije s podnožjem	Dolžina 760 x širina 500 x višina 1520 mm
Teža	pribl. 100 kg	pribl. 99 kg

Pred vsakim odpravljanjemotenj

• zago izklopite
• izvlecite vtic iz vticnice

Težava	možen vzrok	Odprava
Deblo se ne cepi (premajhma cepilna moč)	→ Deblo ni pravilno postavljeno → Deblo prekoračuje največje dovoljene dimenzije ali pa je les za stroi pretrd → Cepilni nož ne cepi → Hidravlični tlak prenizek → Upognjeno sprožilno drogovje (hidravlično tolkalo se ne potisne Čisto not) → Napačni priključni vod (daljiši kot 10 m ali premajhma presek Žil)	→ Deblo ponovno nastavite → Deblo prirežite na dovoljene dimenzije → Nabrusite cepilni nož, preglejte brazde in zareze → Preverite stanje olja; po potrebi olje dolijte. Problema ni mogоće odpraviti, obrnite se na izdelovalca. → Drogovje njastavi izdelovalec ali firma, ki jo navede izdelovalec → Uporabite pravilne priključne vode
Pomikalo debel med premikanjem niha ali močno vibrira	→ Zrak v krogotoku → Cepilni steber ni dovolj namazan ali naoljen	→ Preverite stanje olja; po potrebi olje dolijte. → Namežite cepilni steber ali ga naoljite z okolju prižanim razprišilnim oljem. Problema ni mogоće odpraviti, obrnite se na izdelovalca.
Pomikalo debel ne izpelje	→ Hidravlična Črpalka okvarjena	→ Za odpravo težave se obrnite na izdelovalca.
Motor zažene, vendar se cepilni steber ne vpotegne	→ Napačna smer vrtenja motorja	→ Preverite smer vrtenja motorja. Trifazni tok: prestavite smer vrtenja. Izmenični tok: za odpravo težav se obrnite na izdelovalca ali na firmo, ki jo navede izdelovalc.
Motor se ne zažene	→ Ni omrežne napetosti → 2-fazni tek pri motorju na trifazni tok → Priključni kabel je okvarjen → Elektromotor je okvarjen	→ Preverite varovalko → Varovalko in napeljave njat preveri elektrčar → Priključni kabel zamenjajte ali ga dajte preveriti elektrčarju → Za odpravo težav se obrnite na izdelovalca ali na firmo, ki jo navede izdelovalc.

Garancija
