GEBRUIKSAANWIJZING ASP 6 N-400 ATIKA

NL in uitsluitende verantwoordelijkheid, dat het product

Brandhoutsplijter ASP 6 N, ASP 6 N - 400 (Serienummer: die laatste pagina)

aan de bepalingen van de boven vermelde EG-richtlijne alsook aan de bepalingen van de volgende richtlijne beantwoordt: 2004/108/EG.

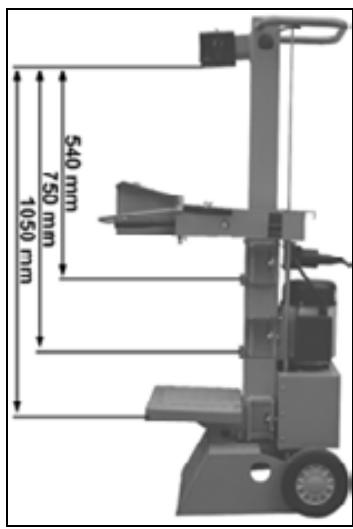

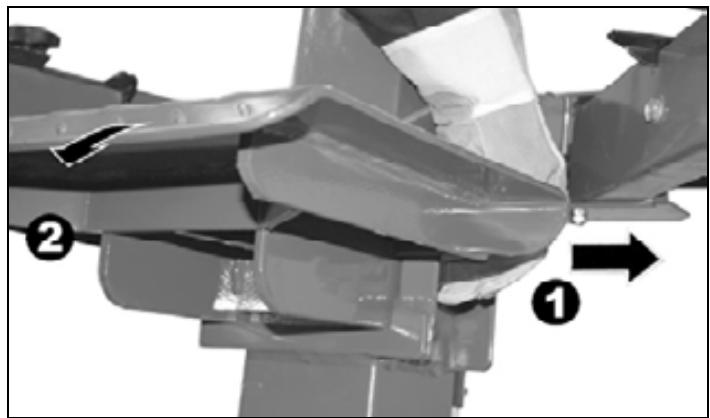

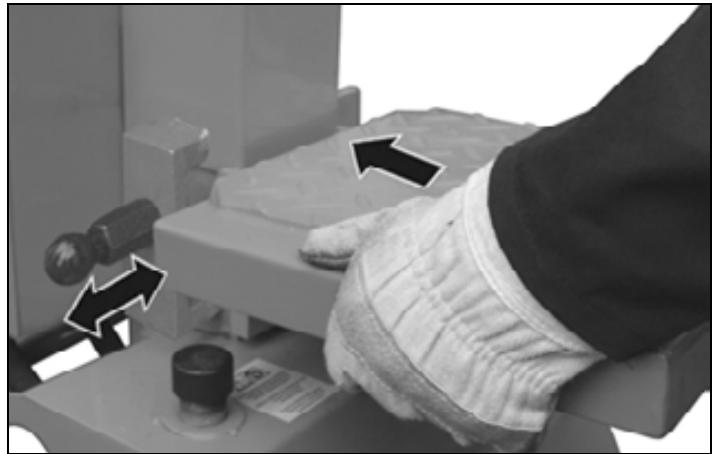

NL > De tafel kan naargelang de lengte van het te splijten hout in drie verschillende hoogtes worden aangebracht.

In elke inbouwpositie zich er vergrendelingshaken aanwezig.
Plaats de tafel in het overeenkomstige houderelement.

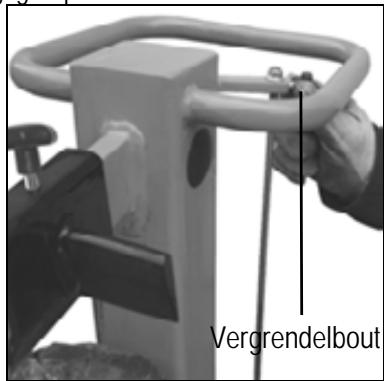

Let erop dat de vergrendelingsbout vastgektik is.

U mag het apparaat Niet in bedrijf nemen, voordat u deze gebruiksaanwijzing heeft gelezen, alle instructies hebt gezolgd en het apparaat volgens de beschrijving heeft gemonteerd.

Bewaar deze gebruiksaanwijzing voor alle toekomstige toepassingen.

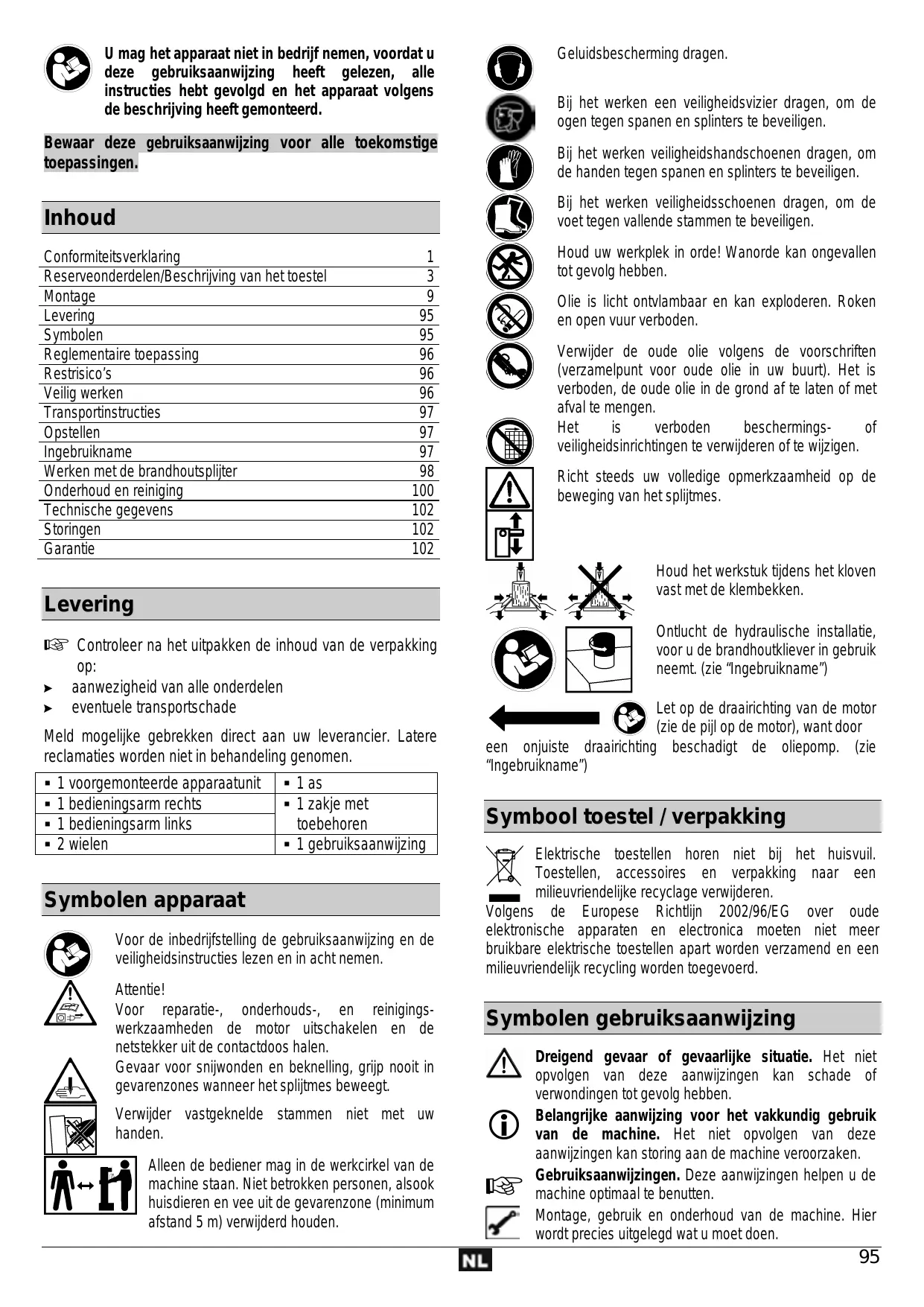

Inhoud

Conformiteitsverklaring	1
Reserveonderdelen/Beschrijying van het toestel	3
Montage	9
Levering	95
Symbolen	95
Reglementaire toepassing	96
Restrisico's	96
Veilig werken	96
Transportinstructies	97
Opstellen	97
Ingebruikname	97
Werken met de brandhoutsplijter	98
Onderhoud en reiniging	100
Technische gegevens	102
Storingen	102
Garantie	102

Levering

Controller na het uitpakken de inhoud van de verpakking op:

aanwezigheid van alle onderdelen
eventuele transportschade

Meld möglichke gebrekken direct aan uw leverancier. Latere reclamaties worden nicht in behandeling genomen.

1 voorgemonteerde apparaatunit	1 as
1 bedieningsarm rechts	1 zakje met toebehoren
1 bedieningsarm links
2 wielen	1 begruiksaanwijzing

Symbolen apparatus

Voor de inbedrijfstelling de gebruiksaanwijzing en de veiligheidsinstructies lezen en in acht nemen.

Attentie!

Voor reparatie-, onderhouds-, en reinigings-werkzaamheden de motor uitschakelen en de netstekkeruit de contactdoos halen.

Gevaar voor snijwonden en beknelling, vrij nooit in gevarenzones wanner het splijtmes beweegt.

Verwijder vastgeknelde stammen nicht met uw handen.

Alleen de bediener mag in de werkcirkel van de machine staan. Niet betrokken personen, alsook huisdieren en vee uit de bevarenzone (minimum afstand 5 m) verwijderd houden.

Geluidsbescherming dragen.

Bij het werkken een veiligheidsvizier dragen, om de ogen gegen spanen en splinters te beveiligigen.

Bij het werkken veiligheidshandschoenen dragen, om de handen gegen spanen en splinters te beveiliggen.

Bij het werken veiligheidsschoenen dragen, om de voet gegen vallende stammen te beveiligigen.

Houd uw werkplek in orde! Wanorde kan ongevallen tot gevolg hebben.

Olie is Licht ontvlambaar en kan exploderen. Roken en open vuur verboden.

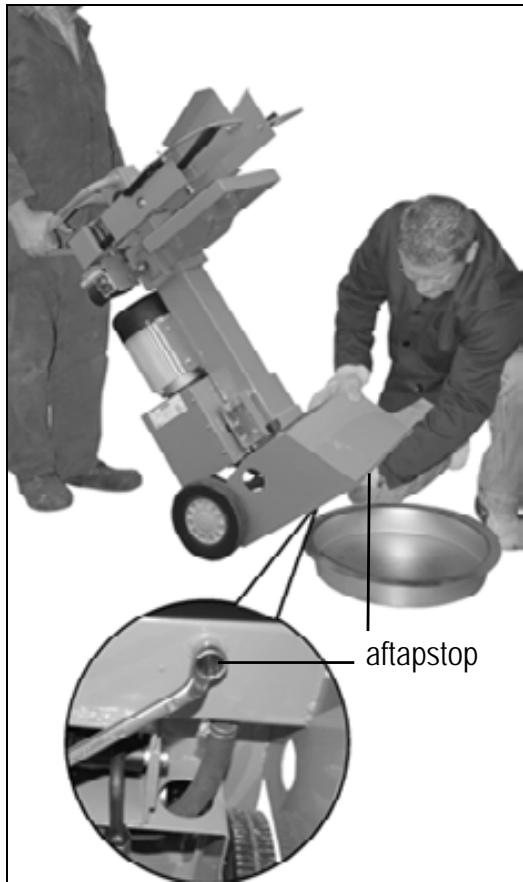

Verwijder de oude olie volgens de voorschriften (verzamelpunt voor oude olie in uw buurt). Het is verboden, de oude olie in de grond af te latent of met afval te mengen.

Het is verboden beschemings- of veiligheidsinrichtingen te verwijderen of te wijzigen.

Richt steeds uw volledige opmerkzaamheid op de beweging van het splijtmes.

Houd het werkstukijdens het kloven vast met de klembekken.

Ontlucht de hydraulische installation, voor u de brandhoutkliever in gebruik neemt. (zie "Ingebruikname")

Let op de draairichting van de motor (zie de pijl op de motor),want door

een onjuiste draairichting beschadigt de oliepomp. (zie "Ingebruikname")

Symbol toestel / verpakking

Elektrische toestellen horen nicht bij het huisvuil. Toestellen, accessoires en verpakking maar een milieuvriendelijkke recyclage verwijderen.

Volkens de Europese Richtlijn 2002/96/EG over oude elektronische apparaten en electronica要去en Niet meer bruikbare elektrische toestellen apart worden verzamend en een milieuvriendelijk recycling worden toegevoerd.

Symbolen gebruiksaanwijzing

Dreigend gevaar of gevaarlijke situatie. Het Niet opvolgen van deze aanwijzingen kan schade of verwondingen tot gevolg hebben.

Belangrijke aanwijzing voor het vakkundig gebruik van de machine. Het Niet opvolgen van deze aanwijzingen kan storing aan de machine veroorzaken.

Gebruiksaanwijzingen. Deze aanwijzingen helpen u de machine optimaal te benutten.

Montage, gebruik en onderhoud van de machine. Hier wordt precies uitgelegd wat u moet doein.

Reglementaire toepassing

• De brandhoutsplijter is alleen bruikbaar voor het splijnten van hout.
  Alleen pas gezaagd hout is geschikt voor de brandhoutsplijter.
  Vreemde voorwerpen (spijkers, draad, beton enz.)要去 absolutui het te splijten hout worden verwijderd.
• Tot de reglementaire toepassing behoort ook het opvolgen van de gebruiks-, onderhouds- en reparatievoorschriften en het opvolgen van de veiligheidsvoorschriften van de fabrikant.
• Alle verdere toepassingen gelden als onreglementair. Voor de hieruit voortvloeieende schade is de fabrikant Niet aansprakelijk – de aansprakelijkheid is alleen voor de gebruiker.
  Eigenmachtige verbouwingen aan de machine sluiten een aansprakelijkheid van de fabrikant voor hieruit voortvloeende schade van eenieder soort UIT.
• Deze machine mag alleen voorbereidt, gezrukt en onderhonden worden door Personen die met de machine vertrouwd zich en goed ingelicht zich over de risico's. Reparaties mogen alleen door de fabrikant of geauthoriserde werkplaatsen uitgevoerd worden.

Restrisico's

Ook bij het gebruik volgens de voorschriften zijn er op grond van de constructie voor de toepassing van deze machine nog een aantal restricties.

De restrictions können geminaliseerd worden, wanner de veiligheids-, gebruiks-, gezondheid- en onderhoudsvoorschriften nauwkeurig in acht genomen worden.

Consideratie en voorzichtigheid verminderen het risico van personenletsels en beschadigingen.

• Geignorerde of over het hoofd geziene veiligheidsmaatregelen können leiden tot letsels voor de bediener of tot beschadiging van eigendom.
• Onoplettendheid, het Niet aanhonden van de veiligheidsvoorschriften en onreglementair gebruik kennen door het bewegende splijtmes tot verwondingen aan hand of vingers leiden.
• Gevaar door stroom door het nicht juist aansluiten van de aansluitdraten.
• Het aanraken van onder spanning staande delen bij een geopende elektrische delen.
• Verminding van het gezoor bij langdurig werkken zonder gezoorbescherming.

Lees en volg de onderstaande aanwijzingen, de

voorschriften ter voorkoming van ongevalten en de algemene veiligheidsvoorschriften op, om u zich en anderen gegen verwondingen te beschermen.

(1)

Geef de veiligheidsvoorschriften aan alle personen, die met deze machine werken, door.

i

Bewaar deze veiligheidsvoorschriften goed.

Wees oplettend. Let op dat, wat u doet. Ga met vgerstand te werk. Gebruik het toestel Niet, wanner u moe bent of onder de invloed van drugs, alcohol of medicamenten staat. Een moment van onoplettendheid bij het gebruik van het toestel kann tot ernstige verwondingen leiden.
Maak u voor gebruik met het apparaat vertrouwd, met behulp van de gebruiksaanwijzing.
- Gebruik de machine alleen waar hij voor gemaakt is (zie het betreffende hoofdstuk en "Werken met de brandhoutsplijter").
Zorg voor een stabiele en uitgebalanceerde houding.
- Neem een werkhouding aan, die zich binnen het bereik van de bedieningsgrepen befindt.
Ga nooit op de machine staan.
Draagijdens het werken

• veiligheidsvizier
• veiligheidshandschoenen
• gehoorsbeschermers
• veiligheidsschoenen met stalen tippen

Draag geschichte werkkleding:

• geen wijde kleding of sieraden (zijKnownen door beweeglijke delen worden gegren)
• De bedienende persoon is binnen het arbeitsbereik van de machine verantwoordelijk ten opzichte van derden.
• Kinderen enjongeren van minder dan 18 jaren moot de machine Niet bedieren.
• Kinderen dieren uit de buurt van het apparaat te worden geweerd.
• Zet het toestel nooit aan, verwijl Niet betrokken personen in de buurtহ.
  Laat de machine nicht zonder toezicht acheer.
• Zorg dat uw werkomgeving op orde is. Rommel kan ongevallen veroorzaken.
• Overbelast de machine Niet. U werkkt better en zeker met de juiste belasting van de machine.
• Werk alleen met alle verilgheidsvoorzieningen op de juiste wijze aangebracht. Verander niets aan de machine wat de verilgheid in gevaar kan brengen.
• Apparaat resp. onderdelen van het apparaat Niet veranderen.
• Het apparaat mag nicht met water worden afgespoten (bron van gevaar voor elektrische stroom).
• Machine Niet in de regen latent staan. Niet in de regen met die machine werken.

• Als u de machine Niet gebrukt要去 hem op een droge plaats, buiten het bereik van kinderen opslaan.
  Schakel de machine uit en neem de steker uit het stopcontact bij:

• reparatiewerkzaamheden

• onderhouds- en reinigingswerkzaamheden
• bij storingen
• contrôle van de aansluitleidingen, of deze verstrengeld of beschadigd zijn
• transport van de machine

• het verlaten van de machine (ook voor een korteijd).

• Onderzoek de machine op eventuele beschadigingen.

• Voor het verdere gebruik van de machine要去en alle veiligheidsvoorzieningen gecontrolled worden op de juiste montage en het goed functioneren.

• Controller of alle bewegende delen van de machine goed functioneren en nicht klemmen of beschadigd zich. Alle delen要去en juist gemonteerd zich en goed functioneren om de machine correct te latent werken.
• Beschadigde bescherminrichtingen en delen moeten, indienoodzakelijk,door een erkende reparatiewerkplaats

gerepareerd of verwisseld worden. Met uitzondering indien in de gebruiksaanwijzing anders aangegeven.

• Beschadigde of onleesbare veiligheidsstickers dienen te worden verrangen.

• Uitvoering van de aansluitleiding volgens de IEC 60245 (H 07 RN-F) norm met een aderdiameter van minimum
  230V:3× 1,5mm^2 bij een kabellenge tot max. 10m
  400V3:5× 1,5mm^2 bij een kabellengte tot max. 10m
• Gebruik nooit aansluitleidingen die langer dan 10m zijn. Langere aansluitleidingen veroorzaken een daling van de spanning. De motor bereikt zijn maximum vermogen nicht meer, de functie van de machine worden gereduceerd.
• Stekker en aansluitdozen aan aansluitleidingen要去en uit rubber, zicht pvc of een ander thermoplastisch materiaal van bezelfde Mechanische vastheid+zijn of met dit materiaal zijn gecoat.
• De stekkervoorzieening van de aansluitleiding moet gegen spatwater beveiligd zijn.
• Let er bij het leggen van de aansluitkabel op dat deze nicht stoort,bekneld raakt, geknikt worden en de steekverbinding nicht nat worden.
• Wikkel bij gelebruik van een kabeltrommel de kabel geheel af.
• Gebruik de kabel Niet voor doeleinden waaroor hij nicht geschikt is. Bescherm de kabel gegen但它, olie of scherperanden. De steker Niet met de kabel uit het stopcontact trekken.
• Controller de verlangkabel regelmatig op beschadigingen en verrang hem als hij beschadigd is.
• Gebruik geen defecte kabels.
• Gebruik alleen toegestane en gemerkte verlangkabels.
  Maak geen geknutselde elektrische aansluitingen.
• Veiligheidsvoorzieningen nooit overbruggen of buiten-werking stellen.
  Elektrische aansluitingen of reparaties mogen alleen dooreen erkend bedrijf of een erkende reparatiewerkplaatsuitgevoerd worden. Deplaatselijke voorschriften要去npogevolgd worden.
  Reparaties aan andere delen van de machine mogen alleen door de fabrikant of een door hem erkende werkplaatsuitgevoerd worden.
  Alleen de originele onderdelen gebruiken. Bij het gebruik van nicht originele onderdelen konnen risico's voor de gebruiker ontstaan. De fabrikant kan Niet aansprakelijk gesteld worden voor ongevalten hierdoor ontstaan.

Transport-instructies

Het splijtmes voor elk transport helemaal omlaag brengen.

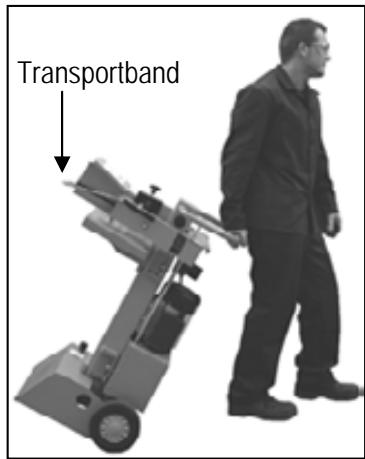

Voor het transport pakt u de beugel met een hand vast en kantelt de houtsplijter ie'saar u toe. In deze stand kan de splijter probleemloos worden getransporteerd.

Om een vrijkomen van olie bij het transport te voorkomen, moet de deksel van de olietank vast dichtgeschroefd+zijn.

Opstellen

Let er op, dat de werkplek de volgende voorwaarden verrult:

slipbestendig
vlak
- geen struikelgevaren
voldoendelichtomstandigheden

Gebruik de machine Niet in de buurt van aardgas, benzinegoten of andere Licht ontvlambare materialen.

Ingebruikname

• Overtuigt u zich er van, dat het apparaat compleet en volgens voorschrift is gemonteerd.

• Controleer voor ieder gebruik

• Aansluitleidingen op defecte plaatsen (scheuren, sneden o. d.)

gebruik geen beschadigde aansluitkabels.
- de machine op eventuele beschadigingen
of alle schroeven goed zich vastgedraaid
- het hydraulisch system op lekkages

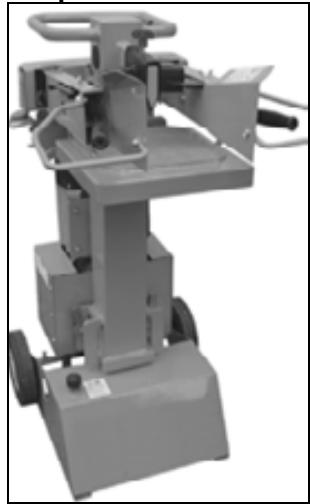

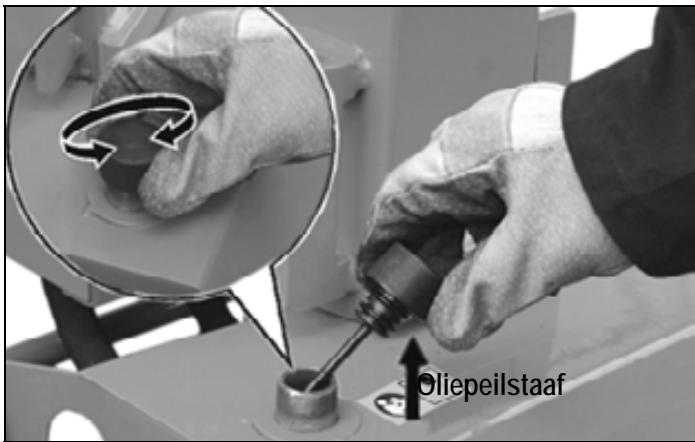

- het oliepeil

Ontluchten

Ontlucht de hydraulische installment, voor u de brandhoutkliever in gebruik neemt.

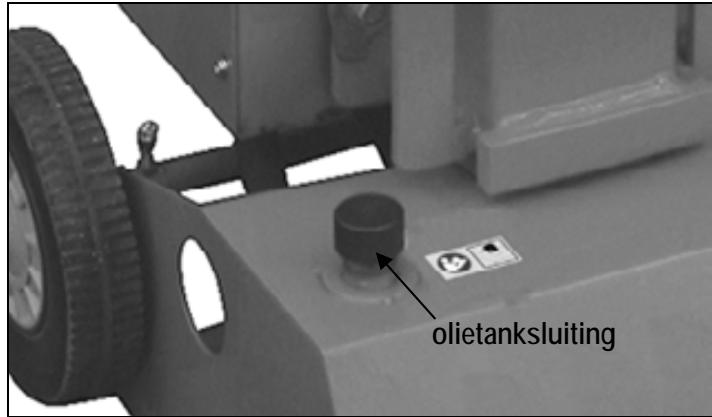

Maak de olietanksluiting enkele omdraaiingen los, opdat lucht uit de olietank kan ontwijken.
Laat de olietanksluitingijdens de werkking geopend.

Alvorens u de brandhoutsplijter beweegt, sluit de olietanksluiting weeer odomat anders olie uitloopt.

Wanneer de hydraulische installment nicht worden ontlucht, beschadigt de ingesloten lucht de dichtingen en veroorzaakt een duurzame beschadiging aan de brandhoutkliever.

(1) Aansluiting op het net

• Vergelijk de netspanning met de spanning (bijv. 230 V) die op het typeplaatje is aangegeven. Sluit de machine volgens de voorschriften en op een geaard stopcontact aan.
• Gebruik verleng kabel met voldoende diameter
• Sluit de machine aan via een Fi-veiligheidsschakelaar (differentiaaluitschakelaar) met 30mA .

(1) Beveiling

230 V 16 A traag

400 V 3~ → 16 A

①

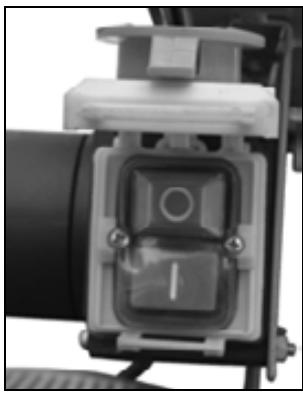

In-/Uitschakelaar

#

Controleer voor elk gebruik de functie van deakelinrichting (door in- en uitschakelen).

Gebruik geen toestel waar bij de schakelaar Niet kan worden in- en uitgeschakeld. Beschadigde schakelaars要去en onmiddelijk worden gerepareerd of verrangen door de klantenservice.

Inschakelen

Druk op de groene knop.

Uitschakelen

Druk op de rode knop.

(1) Beveiling against opniew aanlopen bij hetuitvallen van de stroom (nulspanningsinitiator)

Bij spanningsuitval schakelt het apparaat automatisch UIT. Druk op de groene knop om het apparaat wee in te schakelen.

#

Brandhoutsplijter met 400 V 3~

Let op de draairichting van de motor (zie

de pijl op de motor), want door een onjuiste draairichting beschadigt de oliepomp.

Motor inschakelen; het splijtmes beweegt automatisch waar de bovenste positie.
Wonneer het bovenste mes zich reeds in de bovenste positie bevindt: dan vrijp de beiden bedieningsgrepen en drukDEXE aan beneden, het splijmes beweegt maar beneden.
Indien het splijtmes Niet beweegt, nadat de motor aanloopt, dan schakelt u de motor uit en wijzigt u de draairichting.

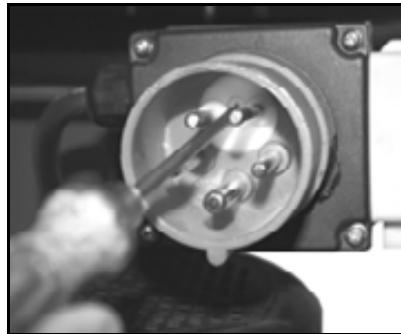

U kunt de draairichting veranderen door een schroevendraaier in de waarvoort bestemde gleuf in de stekkerkraag te steken en met lichte druk door een links- of rechtsdraaiende beweging de juiste draairichting in te stellen.

• Gebruik de machine nooit, wonneer een gevaar door hydraulische vloeistof bestaat.
• Zorg ervoor dat de machine en de werkplek zuiver zich en er geen olievlekken aanwezig zich.
  Gevaar voor uitglijden en brand!

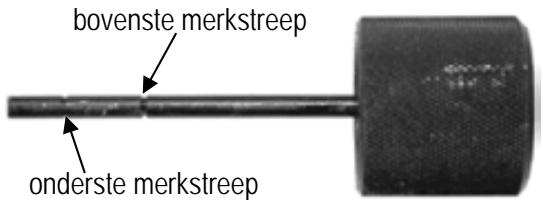

• Controller regelmatig, of voldoende hydraulische olie in het reservoir is (zie onderhoud en verzorging).

Inhoud: ca. 4,0 liter

Werken met de brandhoutsplijter

#

aanvullende VEILIGHEIDSINSTRUCTIES

• De houtsplijter mag slechts door een enkele person worden bediend.
• Alleen personen van meer dan 18 jaren, die de gebruiksaanwijzing hebben gelezen en begrenpogen de machine bedieren.
• Draag uw beschermuiitrustingen (veiligheidsbril-/vizier, handschoenen, veiligheidsschoenen), om u gegen möglichke letsels te beschermen.
• Splijt nooit stammen, die nagels, draad of andere voorwerpen bevatten.
• Reeds gespleten hout en houtspaanders veroorzaken een gevaarlijk werkterrein. Er bestaat gevaar voor struikelen,uitglijden of vallen. Houd uw werkplek steeds opgeruimd.
• Leg bij ingeschakelde machine nooit uw handen op bewegende delen van de machine. Bewaar een veiligheidsafstand van de houtstam, de schuif en de splijtwig, om uw handen gegen letsels te beschermen.
• Splijt alleen hout, dat aan de max. te verwerken lenghte van 1050 mm voldoet.
• Controller voor het splijten, of de splijtzuil voldoende is gezet, opdat deze zonder problemen kan in- enuitschuiven.

#

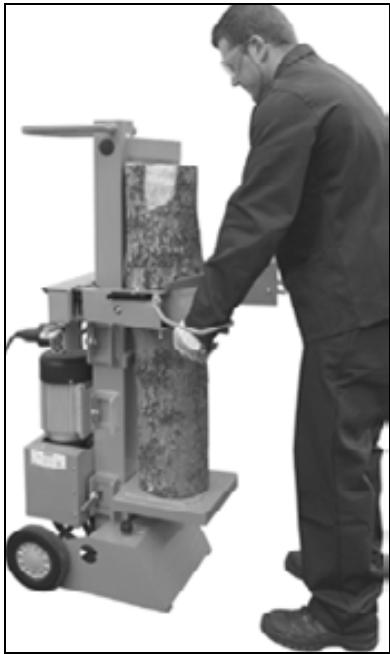

Wat kan ik splijten?

Maten van de te splijten stammen

Lenght van het hout: max. 1050 mm

Diameter van het hout: min. 50 - max. 340 mm

De diameter van het hout is een aanbevolen richtwaarde, waar:

• dun hout kan moeilijk te splijten zijn, wanneer het knoestgaten bevat of de verzels te sterk়.

Splijt geen groene stammen. Droge, opgeslagen stammen können veel better worden gespleten en veroorzaken nicht zo vaak een vast vreten dan groen (nat) hout.

Hardhouten vertonen de neiging tot uiteenbarsten: wees vandaar bijzonder voorzichtig!

#

Bediening

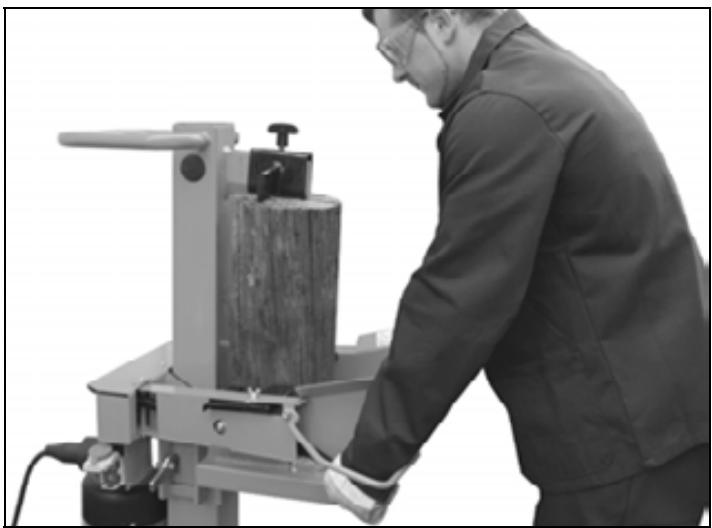

Tweehandige werking

Bedien de houtsplijter nooit met twee Personen.
! Blokveer in geen geval de bedieningsgreep (span-klauwen).

1. Druk op de groene knop. Wacht een paar seconden, zodat de motor zijn eindtoerental bereikt en de druk in de hydraulische pomp worden opgebouwd.

Let bij brandhoutsplijters met een draaistroommotor (400 V 3-) op de draairichting, want door het gebruik met een onjuiste draairichting raakt de oliepomp beschadigd.
① De houtsplijter bij temperaturen onder -5^ ten minste 15 min. stationair latent draaien, zodate de olie kan opwarmen.

1. Plaats de stam op de tafel van de splijter.
   Bewerk het te splijten materiaal uitsluitend in de verzelrichting.
2. Zet de stam met de spanklawen vast.

1. Druk beiden bedieningshendels geluktijdig maar onder.
   Het splijtmes gaat omlaag en de stam worden gespleten.
2. Laat beiden bedieningsgrepen los, het splijtmes keert weer terug in zijn uitgangspositie.
   Laat u slechts eén van de bedieningsgrepen los, dan blijft het splijtmes staan.

Bijzondere instructies voor het splijten:

Voorbereidingen:

Bereid het te splijnten hout voor op de maximum te verwerken afmetingen en let er op, dat het houtrecht is gezaagd.

Legen het hout zodenig maar aan de houtsplijter, dat er geen gevaar voor u bestaat (struikelgevaar).

Verstelling van de slaghoogte

Bij kortere stukken hout kut u het vermogen vergroten door deterugloop van het Kloofmes te verkarten.

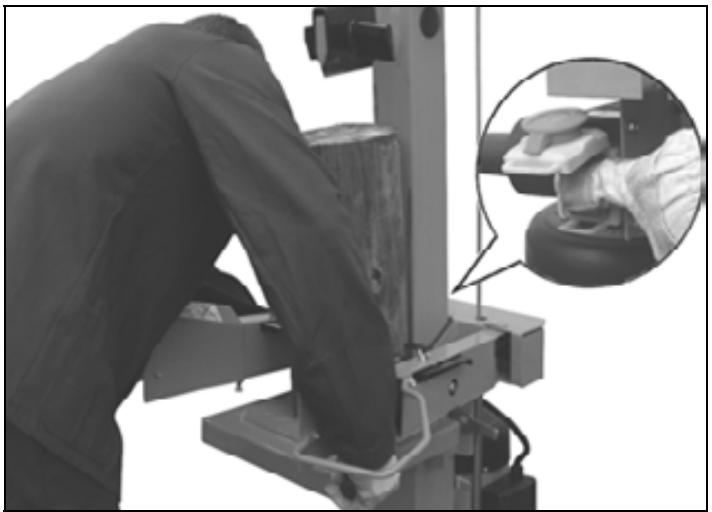

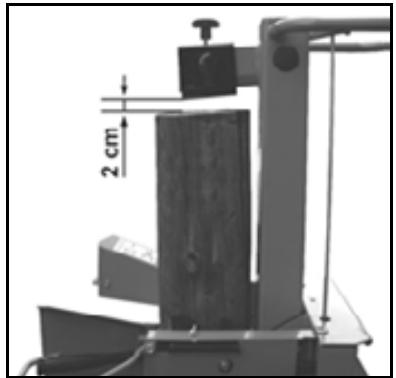

1. Zet de stam op de splijttafel en breng het splijtmes ca. 2 cm dichter bij de stam door het maar beneden drukken van de beiden bedieningsgrepen.

1. Laat een bediening-greep los, zodat het splijtmes in die positie blijft staan.

1. Het apparaat uitschakelen en de stekkeruit het stopcontact trekken.
2. Laat de tweede bedieningsgrep los.
3. Verkort het teruglooptraject met de aan de zijkant aangebrachte stang, door deze met de stelbout op de vereiste hoogte vast te zetten.

Tafelhoogte instellen

Bovenste positie van de tafel voor stammen tot 540~mm

Middelste positie van de tafel voor stammen tot 750~mm

Onderste positie van de tafel voor stammen tot 1050mm

1. Maak de vergrendelingsbout los.
2. Trek het tafelblad maar buiten.

1. Plaats de tafel in een positie van ongeveer de stamlengte en beveilig deze met de vergrendelingsbout.

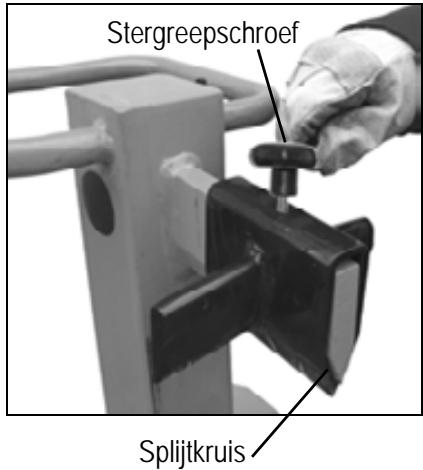

- Splijtkruis justeren

1. Stergreepschroef losmaken.
2. Het splijktkruis in de vereiste positie schuiven (De stergreepschroef ligt boven de boring in het splijtmes)
3. Stergreepschroef
   weer aantrekken.

Korthout splijten:

1. Bovenste positie van het tafelblad
2. Zet de stam op de tafelplaat van de splijter.
3. Zet de stam met de spankluwen vast.

Bewerk het te splijten materiaaluitsluitend in de verzelrichting.

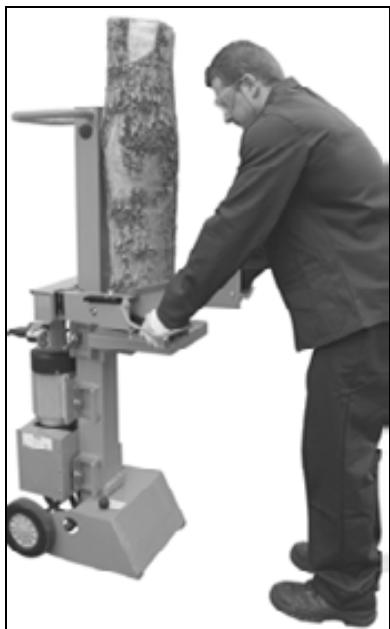

- Langhout splijten:

1. Onderste positie van het tafelblad.
2. Verwijder het splijtkuis.
3. Plaats de stam op de tafel van de splijter.

Mogelijkke storing bij het splijten van langhout: Het te splijten materiaal wordt Niet volledig gespleten, klemt vast aan het splijtmes en worden bij de terugloop mee omhoog getrokken.

In dit geval handelt u als volgt:

1. Schakel het toesteluit.
2. Bevestig, al waar lengte van de nog te splijten stam, de tafelplaat in de middelste of bovenste positie.
3. Schakel het toestel in en ga verder met het splijtproces.

Splitn nooit wee stammen in een werkcyclus.
Nooit houtijdens het werkproces bijleggen of verrangen.
Nooit door het in stand houden van de druk gedurende meerdere seconden een splijten van een stam proberen te dwingen. Dit kan leiden tot beschadigingen aan de machine. Plaats de stam nogmaals op de tafel en herhaal de splijtprocedure of leg de stam weg.

Hoe worden een vastgeklemde stam losgemaakt?

Het risico bestaat dat knoestig materiaal bij het splijten vastklemt.

1. Het apparaat uitschakelen en de stekkeruit het stopcontact trekken.

2. Verwijder vastgeknelde stammen nicht met uw handen.

3. De vastgeklemde stam voorzichtig met een breekijzer heenen weerbewegen, opdat zich de stam kan losmaken. Splijtzail Niet beschaden.
   In geen geval met een hamer op de vastgeklemde stam slaan.
   Een vastgeklemde stam ook nicht loszagen.
   Vraag geen tweede persoon om hulp.

Einde van het werk:

Zet het splijtmes in de onderste positie (ingeschoven toestand).
Laat een bedieningsgrep los.

Schakel het apparaat UIT en trek de stekker UIT het stopcontact.
Onderhouds- en verzorgingsinstructies in acht nemen.

Onderhoud en reiniging

Voor aanvang van iedere onderhouds- en reinigingsbeurt

Draag veiligheidshandschoenen om letsels aan de handen te vermijden.

De in het kader van onderhoud of reiniging verwijdderveiligheidsvoorzieningen要去en absolut weer correct aangebracht en gecontroleerd worden.

Gebruik alleen originele onderdelen. Andere onderdelen können onverwachte schade en verwondingen tot gevolg hebben.

Let erop, werktuig en schroefsleutels na onderhouds- of reparatiewerkzaamheden wee ter verwijderen.

Verder gaande onderhouds- en reinigingswerkzaamheden dan in dit hoofdstuk zijn beschreiben,要去en door de klantenservice worden uitgevoerd.

Opdat een lang en betrouwbaar gebruik van het apparaat is gewaarborgd, voer de volgende onderhoudswerkzaamheden regelmatig UIT.

Neem het onderstaande in acht om de functionaliteit van de brandhoutsplijter te behouden:

reinig de machine grondig na het beeindigen van het werk.
- losse bevestigingen.
- versleten of beschadigde onderdelen.

verwijder harsresten.
- vet de splijtzuil regelmatig in of olie deze met een milieuvriendelijke spreoi-olie in.
- controller de hydraulische slangen en slangverbindingen regelmatig op lekkage en een correcte bevestiging.
- correct gemonteerde en oneschadigde afdekkingen of veiligheidsvoorzieningen.

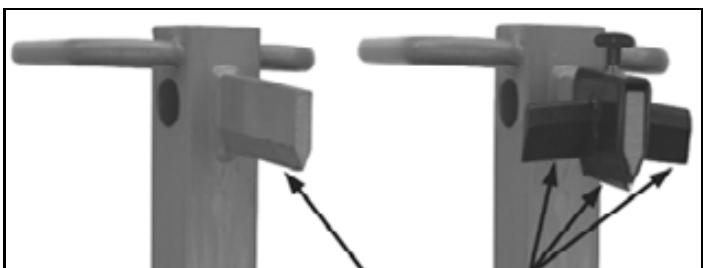

Splijtmes slijpen

Het splijtmes na een langere gebruiksduur, bij een verminderde splijtcapaciteit of bij lichte verrorming van het lemmet aflijpen of met een fijn vijl wee scherp make (bramen verwijderen).

Kant scherpen

Hoe controllerik het oliepeil?

1. De splijtkolom moet in ingeschoven toestand staan.
2. Trek de oliepeilstaaf eruit.
3. Reinig de oliepeilstaaf en de oliedichting.
4. Steek de peilstaaf wee ter tot aan de aanslag in de opening.
5. Trek de oliepeilstaaf er weeer uit.

Wanner het oliepeil tussen beiden merkestrepen ligt is er voldoende olie in het reservoir.
Wanner het oliepeil onder de onderste merkestreep ligt, dient met behulp van een zuivere trechter olie te worden bijgevuld.

1. Controller de olie-dichting. Deze dient bij beschadigingen te worden verrangen.
2. Steek de peilstaaf wee in de opening.

Wanner hoef ik de olie te wisselen?

Eerste oliewisseling na 50 bedrijfsuren, daarna alle 500 bedrijfsuren.

Olie wisselen:

1. De splijtkolom moet in ingeschoven toestand staan.
2. Trek de oliepeilstaaf eruit.
3. Plaats eenrecipient, die minimum 4,5 liter olie kan opnemen onder de houtsplijter.
4. Schroef de aftapstop los, opdat de olie eruit kan lopen.

1. Pakking en aftapstop waar aanbrengen.
2. Vul de nouvelle hydraulische olie (ca. 1,5 liter) met behulp van een zuivere trechter in de machine.
3. Reinig de oliepeilstaaf en de oliedichting.
4. Controller de oliedichting. Deze dient bij beschadigingen te worden verrangen.
5. Steek de peilstaaf wee in de opening.

Verwijder de oude olie volgens de voorschriften (verzamelpunt voor oude olie in uw buurt). Het is verboden, de oude olie in de grond af te latent of met afval te melden.

Hydraulische olie

Voor de hydraulische cylinder bevelen wij de volgende hydraulische oliesoorten aan:

Shell Tellus T 22

Mobil DTE 11

Aral Vitam Gf 22

ofgelijkwaardigeolie

BP Energol HLP 22

Gebruik geen andere oliesoorten. Het gebruik van andere oliesoorten beinvloedt de functie van de hydraulische cilinder.

Technische gegevens
Mogelijkstoringen

Model / Type	ASP 6 N	ASP 6 N - 400
Splijtkracht	60 kN (6 t)
Lengte van het hout	max. 1050 mm
Diameter van het hout	min. 120 mm - max. 340 mm
Splijtlengte	≈ 500 mm
Voorloopsnelheid	ca. 0,04 m/sec.
Terugloopsnelheid	ca. 0,17 m/sec.
Hydraulische olie (max.)	4,5 Liter
Hydraulische druk	21 MPa (210 bar)
Vermogen van de elektromotor (opnamevermogen)	P1 3,5 kW (S6 40%)	P1 3,0 kW (S6 40%)
Aansluiting	230 V~ 50 Hz, 16 A traage	400 V 3~ 50 Hz, 16 A
Afmetingen	lenge 760 x bredte 500 x hoogte 1520 mm
Gewicht	ca. 100 kg	ca. 99 kg

Voor het verhelpen van iedere storing

toesteluitschakelen
- stroomtoevoer onderbreken

Probleem	Mogelijk oorzaak	Oplossing
Stam worden nicht gespleten (te weinig splijtvermögen)	→ Stam is Niet correct gepositioneerd → Stam overschrijdt de toegelaten afmettingen of het hout is te hard voor het vermogen van de machine → Splijtmes splijt Niet → Hydraulische druk te laag → Activeringsstang verbogen (hydraulisches stoter worden Niet—helemaal ingedrukt) → Verkeerde aansluitleiding (larger dan 10 m of tekleine aderdiameter)	→ Positioneer de stam opnieuw → Stam op de toegelaten afmetingen zagen → Splijtmes slijpen, op bramen en kerven controleren → Oliepeil controleren; indienoodzakelijk olie bijvullen. Probleem kan Niet worden opgelost, gelieve contact op te nemen met de fabrikant of een door hem genoemdeirma. → Stang door fabrikant of door hem geauthoriseerdeirma laten afstellen → Correcte aansluitleiding gebruiken
Splijtkolom schuift schom-melend of met veel trillingen in	→ Lucht in de kringleop → Splijtzuil Niet voldoende ingevet resp. ingeolied	→ Oliepeil controleren; indienoodzakelijk olie bijvullen. → Splijtzuil invetten of met een millieuvriendelijk sproeiolie inolien Probleem kan Niet worden opgelost, gelieve contact op te nemen met de fabrikant of door hem genoemdeirma
Splijtkolom schuift Niet maar binnen	→ Hydraulische pomp defect	→ Om het probleem op te losesn neemt u contact op met de fabrikant of een door hem genoemdeirma.
Motor draait wel, maar de splijtkolom worden Niet ingeschoven	→ Onjuiste draairichting van de motor	→ Draairichting van de motor controleren Draaistroom: Draairichting van de motor omzetten Wisselstroom: Om het probleem op te losesn neemt u contact op met de fabrikant of een door hem genoemdeirma.
Motor loopt Niet aan	→ Netspanning ontbreekt → 2-fase beweging bij Draaistroommotor → Aansluitkabel defect → Elektromotor defect	→ Zekering controleren → Zekering en toeoerleiding door een elektricien latent controleren → Aansluitkabel verrangen c.q. door een elektricien latent controleren → Om het probleem op te losesn neemt u contact op met de fabrikant of een door hem genoemdeirma

Garantievoorwaarden

Houdt u alstublieft rekening met de ingesloten garantieverklaring.

Purtati ochelari si ccaste protectie.
