GEBRUIKSAANWIJZING ASP 4-370 ATIKA

Bedieningshandleidning – Veiligheidsinstructies – Reserveonderdelen

Vedklyv

U mag het apparaat Niet in bedrijf nemen, voordat U deze bedieningsaanwijzing heeft gelezen, alle instruties hebt gevolgd en het apparaat volgens de beschrijving heeft gemonteerd.

Bewaar deze bedieningsaanwijzing voor alle toekomstige toepasseningen.

Inhoud

Lever hoeveelheid	1
Symbolen apparaat / bedieningsaanwijzing	28
Reglementaire toepassing	28
Restrisico's	28
Veilig werken	29
Toestelbeschrijving	30
Opstellen	30
Ingebruikname	31
Werken met de brandhoutsplijter	31
Onderhoud en verzorging	33
Garantie	34
Storingen	35
Technische gegevens	35
Conformiteitsverklaring	77
Reserveonderdelen	79

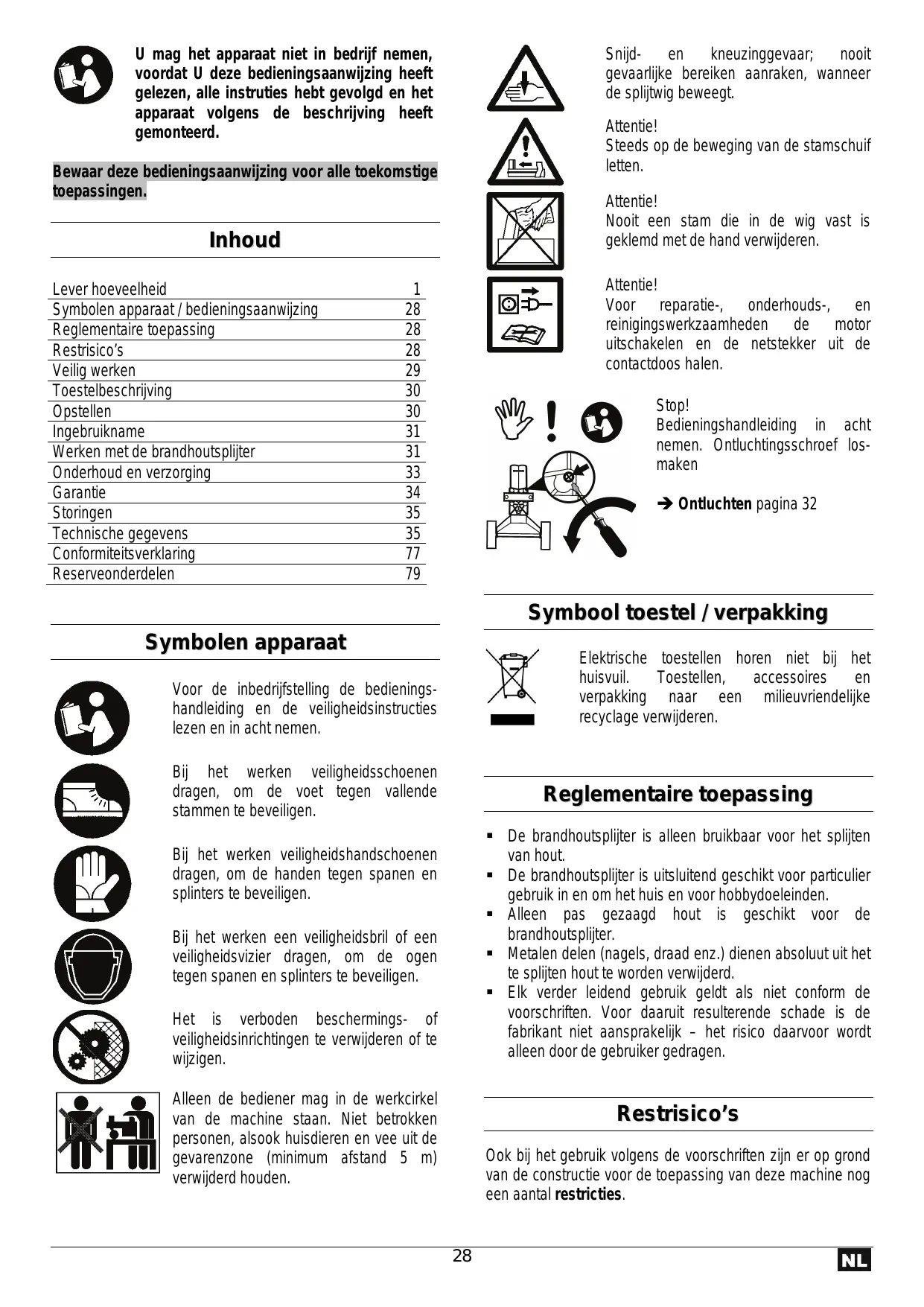

Symbolen apparatus

Voor de inbedrijfstelling de bedieningshandleiding en de veiligheidsinstrumenties lezen en in acht nemen.

Bij het werkken veiligheidsschoenen dragen, om de voet gegen vallende stammen te beveiligigen.

Bij het werken veiligheidshandschoenen dragen, om de handen gegen spanen en splinters te beveiligigen.

Bij het werkken een veiligheidsbril of een veiligheidsvizier dragen, om de ogen gegen spanen en splinters te beveiligen.

Het is verboden beschermings- of veiligheidsinrichtingen te verwijderen of te wijzigen.

Alleen de bediener mag in de werkcirkel van de machine staan. Niet betrokken Personen, alsook huisdieren en vee uit de gezavenzone (minimum aufstand 5 m) verwijderd houden.

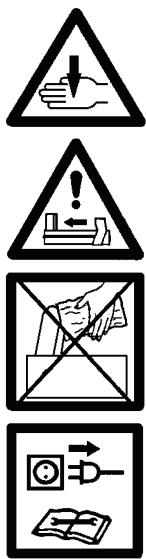

Snijd- en kneuzinggevaar; nooit gevaarlijke bereiken aanraken, wanner de splijtwig beweegt.

Attentie!

Steeds op de beweging van de stamschuif letten.

Attentie!

Nooit een stam die in de wig vast is geklemd met de hand verwijderen.

Attentie!

Voor reparatie-, onderhouds-, en reinigingswerkzaamheden de motor uitschakelen en de netstekkeruit de contactdoos halen.

Stop!

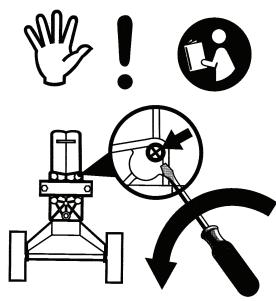

Bedieningshandleiding in acht nemen. Ontluchtingsschroef losmaken

Ontluchten pagina 32

Symbool toestel / verpakking

Elektrische toestellen horen nicht bij het huisvuil. Toestellen, accessoires en verpakking maar een milieuvriendelijk recyclage verwijden.

Reglementaire toepassing

• De brandhoutsplijter is alleen bruikbaar voor het splijten van hout.
• De brandhoutsplijter isuitsluitend geschikt voor particulier gebruik in en om hetuis en voor hobbydoeleinden.
• Alleen pas gezaagd hout is geschikt voor de brandhoutsplijter.
• Metalen delen (nagels, draad enz.) dienen absolut uit het te splijten hout te worden verwijderd.
• Elk verder leidend gebruik geldt als nicht conform de voorschriften. Voor waaruit resulterende schade is de fabrikant Niet aansprakelijk - het risico waarvoor worden alleen door de gebruiker gedragen.

Restrisico's

Ook bij het gebruik volgens de voorschriften zijn er op grond van de constructie voor de toepassing van deze machine nog een,aantal restrictions.

De restrictions können geminaliseerd worden wanner de veiligheids-, gebruiks-, gezondheids- en onderhoudsvoorschriften nauwkeurig in acht genomen worden.

Consideratie en voorzichtigheid verminderen het risico van personenetgets en beschadigingen.

• Geignorerde of over het hoofd geziene veiligheidsmaatregelen hunnen leiden tot letsels voor de bediener of tot beschadiging van eigendom.
• Gevaar door stroom door het nicht juist aansluiten van de aansluitdraden.
• Het aanraken van onder spanning staande delen bij een geopende elektrische delen.
• Brand- en uitglijdgevaar door hydraulische vloeistof die waar buiten is getreden.

Verder kann er ondanks alle genomen maatregelen nicht zichtbare restrictions bestaan.

Veilig werken

Lees en volg de onderstaande aanwijzingen, de voorschriften te voorkoming van ongevallen en de algemene veiligheidsvoorschriften op, om u zich en anderen gegen verwondingen te beschermen.

(1)

Geef de veiligheidsvoorschriften aan alle personen, die met deze machine werken, door.

①

Bewaar deze veiligheidsvoorschriften goed.

Maak u voor gebruik met het apparaat vertrouwd, met behulp van de bedieningshandleiding.
- Gebruik de machine alleen waar hij voor gemaakt is (zie het betreffende hoofdstuk en "Werken met de brandhoutsplijter").
Zorg voor een stabiele en uitgebalanceerde houding.
- Neem een werkpositie in, die zich hinter de schuif in het bereik van de bedieningshendel befindt. Ga nooit in de buurt van de splijtwig staan.
- Ga nooit op de machine staan.
Wees oplettend. Let er op, wat u doet. Werk verstandig. Gebruik het toestel niet:

• wanneru vermoeid bent.

• onder invloed van drugs, alcohol of medicijnen staat, die uw oordelingsvermögen können beinvloeden.

• Draag tijdens het werkken

• veiligheidsbril of veiligheidsvizier

• veiligheidshandschoenen
• eventueel gehoorbescherming
• veiligheidsschoenen met stalen tippen

Draag geschichte werkkleding:

• geen wijde kleding of sieraden (zijKnownen door beweeglijke delen worden gegren)

• De bedienende persoon is binnen het arbeitsbereik van de machine verantwoordelijk ten opzichte van derden.

• Kinderen enjongeren van minder dan 18 jaren mogende machine Niet bedieren.

• Kinderen dieren uit de buurt van het apparaat te worden geweerd.

• Zet het toestel nooit aan, verwijl Niet betrokken personen in de buurt�.

• Laat de machine nicht zonder toezicht aller.
• Zorg dat uw werkomgeving op orde is. Rommel kan ongevallen veroorzaken.
• Overbelast de machine nicht. U werkkt better en zeker met de juiste belasting van de machine.
• Werk alleen met alle veiligheidsvoorzieningen op de juiste wijze aangebracht. Verander niets aan de machine wat de veiligheid in gevaar kan brengen.
• Apparaat resp. onderdelen van het apparaat Niet veranderen.
• Het apparatus mag nicht met water worden afgespoten (bron van gevaar voor elektrische stroom).
• Machine nicht in de regen latent staan. Niet in de regen met die machine werken.
• Als u de machine nicht gebrukt moet u hem op een droge plaats, buiten het bereik van kinderen opslaan.

• Schakel de machine uit en neem de steker uit het stopcontact bij:

• Reparatiewerkzaamheden

• Onderhouds- en reinigings-werkzaamheden
  Transport van de machine

• Het verlaten van de machine (ook voor een korteijd).

• Onderzoek de machine op eventuele beschadigingen.

• Voor het verdere gebruik van de machine要去en alle veiligheidsvoorzieningen gecontroleerd worden op de juiste montage en het goed functioneren.

• Controller of delen van de machine beschadigd resp. defect়n. Alle delen要去en juist gemonteerd়n en goed functioneren om de machine correct te latenten werken.
• Beschadigde bescherminrichtingen en delen要去en, indien noodzakelijk, door een erkende reparatiewerkplaats gerepareerd of verwisseld worden. Met uitzondering indien in de gebruiks-aanwijzing anders aangegeven.
• Beschadigde of onleesbare veiligheidsstickers dienen te worden verrangen.

• Uitvoering van de aansluitleiding volgens de IEC 60245 (H 07 RN-F) norm met een aderdiameter van minimum 2.5mm^2 bij een kabellenge tot max. 10m .
• Gebruik nooit aansluitleidingen die langer dan 10m zijn. Langere aansluitleidingen veroorzaken een daling van de spanning. De motor bereikt zijn maximum vermogen nicht更是, de functie van de machine worden gereduceerd.
• Bij het leggen van de aansluitleiding erop letten dat deze Niet gekneusd of geknikt worden en dat de stekerverbinding Niet nat worden.
• Gebruik de kabel Niet voor doeleinden warvvoor hij Niet geschikt is. Bescherm de kabel gegen但它, olie of scherpe randen. De steker Niet met de kabel uit het stopcontact trekken.

• Controller de verlng kabel regelmatig op beschadigungen en verrang hem als hij beschadigd is.

• Gebruik geen defecte kabels.

• Gebruik alleen toegestane en gemerkte verleng-kabels.
  Maak geen geknutselde elektrische aansluitingen.
• Veiligheidsvoorzieningen nooit overbruggen of buitenwerking stellen.

Elektrische aansluitingen of reparations mogen alleendoor een erkend bedrijf of een erkende reparatiewerkplaats uitgevoerd worden. Deplaatselijke voorschriften要去 opgevolgd worden.

Reparaties aan andere delen van de machine mogen alleen door de fabrikant of een door hem erkende werkplaats uitgevoerd worden.

Alleen de originele toebehoren en onderdelen gebruiken. Bij het gebruik van Niet originele onderdelen können risico's voor de gebruiker ontstaan. De fabrikant kan Niet aansprakelijk gesteld worden voor ongevalten hierdoor ontstaan.

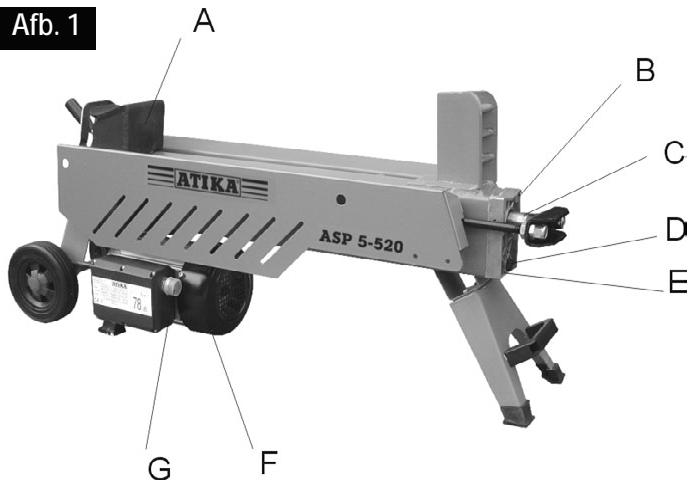

Toestelbeschrijving

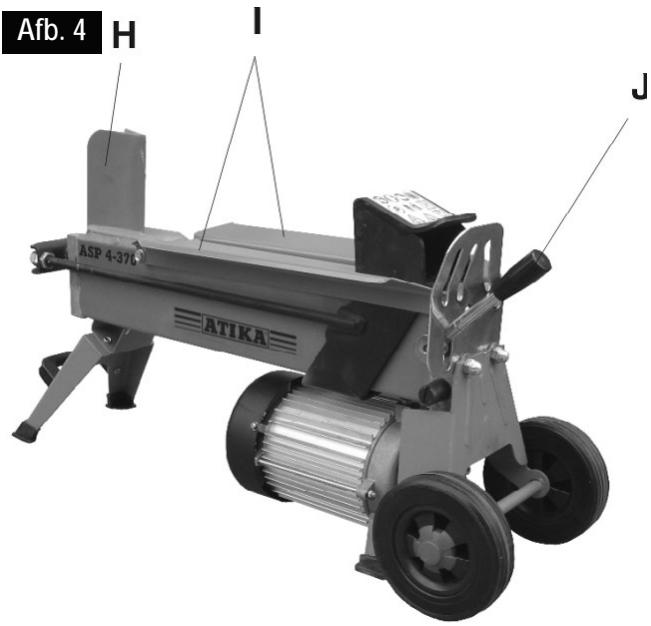

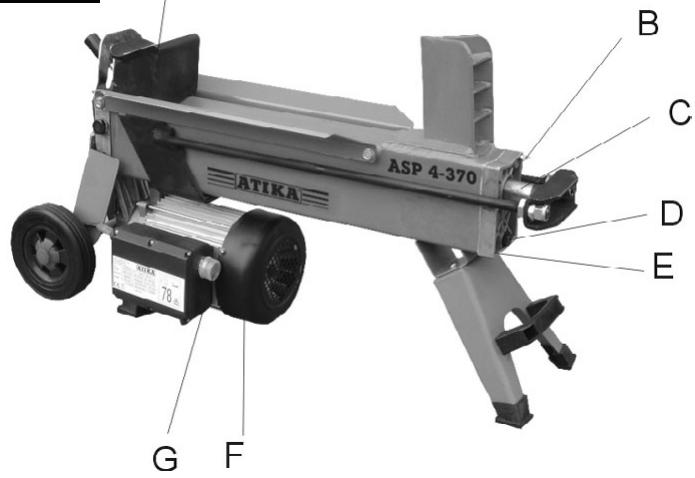

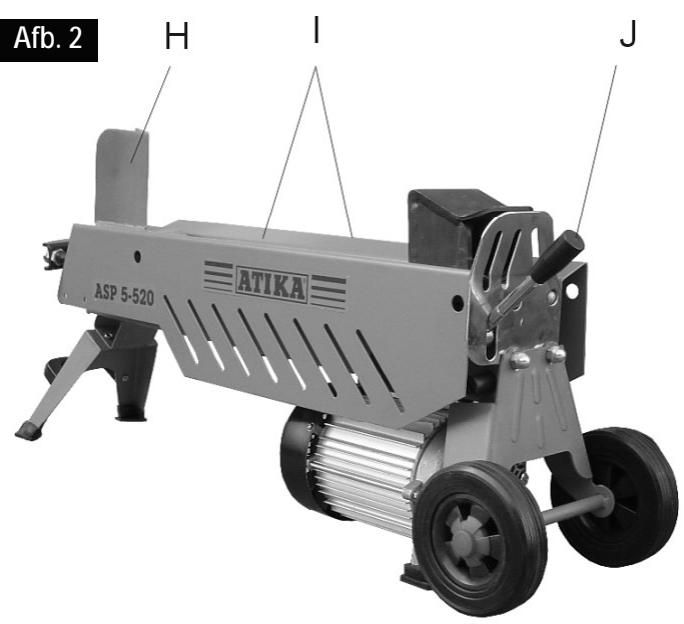

Afb. 1

Afb.2

Afb.3

Afb. 4

Stamschulif

Ontluchtingsschroef

Zuigerstang

Oliepeilstaaf

Cilinderdeksel

Elektromotor

Bedieningsknop

Splijtwig

Stamleiplaten

Bedieningshendel

Opstellen

Voor een aangename werkpositie,plaats de brandhoutsplijter op een 60 - 75 cm hoog werkblad.

Blokkeer de wielen met keilen, om een rollenijdens het werkken te vermijden.

Let er op, dat de werkplek de volgende voorwaarden verrult:

slipbestendig
-vlak
- geen struikelgevaren
- voldoendelichtomstandigheden

Gebruik de machine nicht in de buurt van aardgas, benzinegoten of andere Licht ontvlambare materialen.

Ingebruikname

• Overtuigt u zich er van, dat het apparaat compleet en volgens voorschrift is gemonteerd.

• Controleer voor ieder gebruik

• Aansluitleidingen op defecteplaatsen (scheuren, sneden o. d.)
  de machine op enventuele beschadigingen
  of alle schroeven goed+zijn vastgedraaid

• het hydraulisch system op lekkages

Aansluiting op het net

• Vergelijk de netspanning met de spanning (bijv. 230 V) die op het typeplaatje is aangegeven. Sluit de machine volgens de voorschriften en op een geaard stopcontact aan.
• Gebruik verleng kabel met voldoende diameter
• Sluit de machine aan via een Fi-veiligheidsschakelaar (differentiaaluitschakelaar) met 30mA .

(1) Beveiling: 16 A

Bedieningsknop

Bedienings-knop

Inschakelen

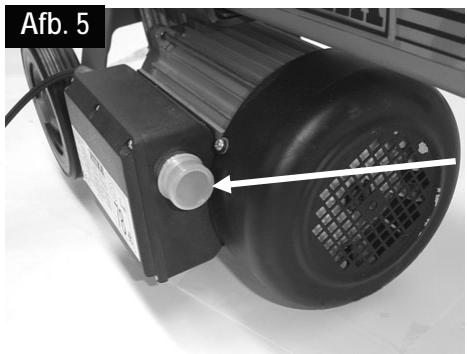

Druk op de groene knop. De motor draait zolang u de groene knop houdt ingedrukt.

Uitschakelen

Laat de groene knop weir los.

! Gebruik geen toestel, waar bij de bedieningsknop Niet goed functioneert. Laat beschadigde bedieningsknuppen onmiddelijk repareren of verrangen.

iHydraulisch systeem

• Gebruik de machine nooit, wonneer een gevaar door hydraulische vloeistof besteht.
• Zorg ervoor dat de machine en de werkplek zuiver zijn en er geen olievlekken aanwezig়.

Gevaar voor uitgliden en brand!

• Controller regelmatig, of voldoende hydraulische olie in het reservoir is (zie onderhoud en verzorging)

Inhoud: 2,7 liter

ASP 4-370

3,2 liter

ASP 5-520

① Werken met de brandhoutsplijter

aanvullende VEILIGHEIDSINSTRUCTIES

• De houtsplijter mag slechts door een enkele personen worden bediend.
• Alleen Personen van meer dan 18 jaren, die de bedieningshandleiding hebben gelezen en begrepen mogen de machine bedieren.
• Draag uw beschermuiitrustingen (veiligheidsbril/-vizier, handschoenen, veiligheidsschoenen), om u gegen möglichke letsels te beschermen.
• Splijt nooit stammen, die nagels, draad of andere voorwerpen bevatten.
• Reeds gespelen hout en houtspaanders veroorzaken een gevaarlijk werkterrein. Er bestaat gevaar voor struikelen,uitglieden of vallen. Houd uw werkplek steeds opgeruimd.
• Leg bij ingeschakelde machine nooit uw handen op bewegende delen van de machine. Bewaar een veiligheidsafstand van de houtstam, de schuif en de splijtwig, om uw handen gegen letsels te beschermen.
• Splijt alleen hout dat de maximaal te verwerken lenghte hebft.

Watanik splijten?

Maten van de te splijten stammen

	ASP 4-370	ASP 5-520
Lengte van het hout:	max. 370 mm	max. 520 mm
Diameter van het hout:	50 – 250 mm

De diameter van het hout is een aanbevolen richtwaarde, waar dat:

• dun hout kan moeilijk te splijten zijn, wanner het knoestgaten bevat of de verzels te sterk�.
• dit dit het met aan den 250 mm kan worden gespleten, wonneer de verzels glad en los+zijn.

Splijt geen groene stammen. Droge, opgeslagen stammen können veel better worden gespleten en veroorzaken nicht zo vaak een vast vreten dan groen (nat) hout.

Bediening

Tweehandige werking

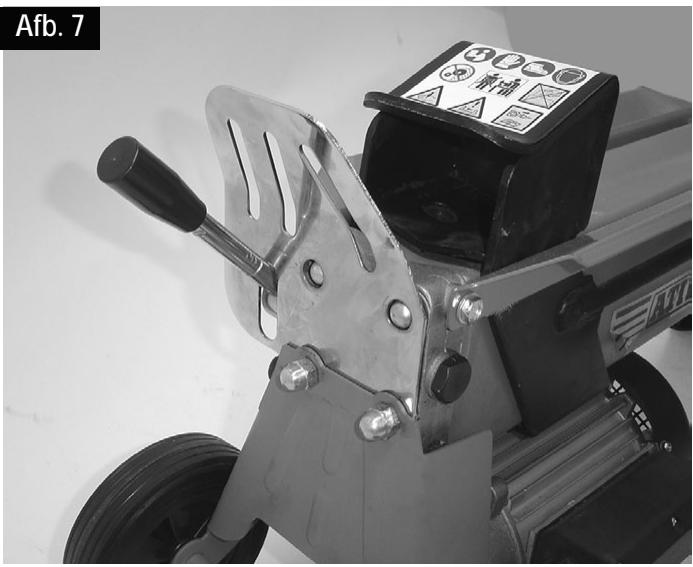

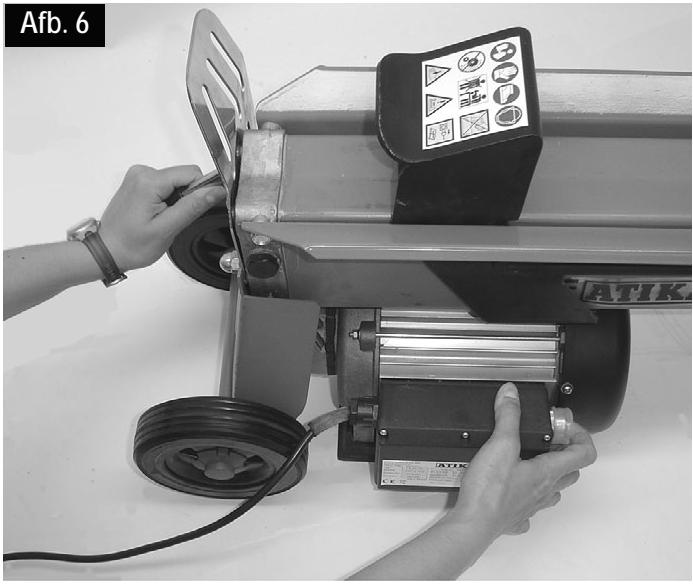

1. Druk op de bedieningsknop op de elektromotor. Wacht een pau seconden, zodate de motor zich eindtoerental bereikt en de druk in de hydraulische pomp worden opgebouwd - afb. 5.
2. Druk de bedieningshendel gelijktijdig maar onder - afb. 6. De stamschuif drukt de stm gegen de splijtwig. De stm worden gespleten.
3. Laat de bedieningshendel en de bedieningsknop los, de stamschuif beweegt terug maar de uitgangspositie - afb. 7.

Bijzondere instructies voor het splijten:

Voorbereidingen:

Bereid het te splijten hout voor op de maximum te verwerken afmetingen (370 / 520 mm lang, 50 - 250 mm) en let er op, dat het houtrecht is gezaagd.

Legen het hout zodenig maar aan de houtsplijter, dat er geen gevaar voor u bestaat (struikelgevaar).

Ontluchten

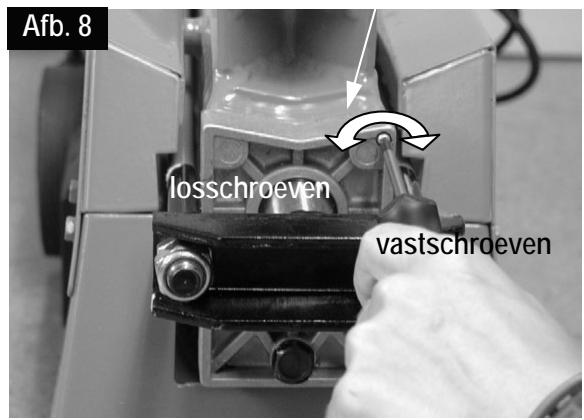

Schroef de ontluchtingsschroef 3 - 4 omwentelingen los - afb. 8.

Schroef de schroef eerst wee vast, wanner u het houtsplijten hebft beeindigd.

Ontluchtingsschoef

Hout splijten:

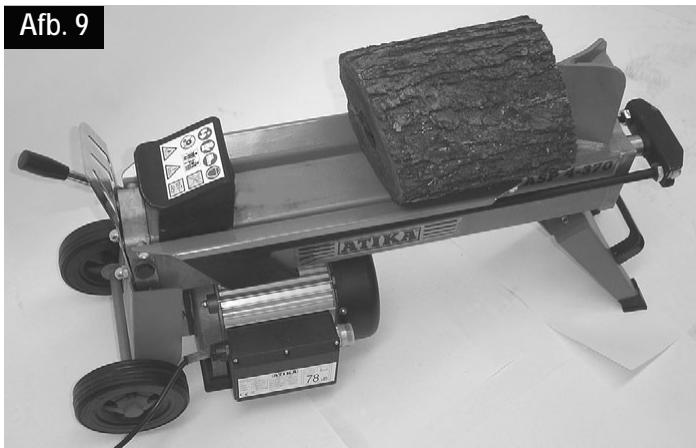

Leg de stammen steeds in de lenghte en vlak op het hoofdframe van de splijter. De stam dient door de stamleiplaten te worden omsloten. Afb. 9.

Leg de stam nooit schuin op het hoofdframe. Afb. 10

Let er steeds op, dat de splijtwig en de stamschuif de uiteinden van de stam verticaal konnen grijpen.

Splijt nooit twee stammen in een werkcyclus.
Nooit hout tijdens het werkproces bijleggen of verrangen.

① Nooit door het in stand houden van de druk gedurende meerdere seconden een splijten van een stam proberen te dwingen. Dit kan leiden tot beschadigingen aan de machine. Positioneer de stam opnieuw op het hoofdframe en herhaal het splijtproces of leg de stam opzij.

Hoe wordt een vastgeklemde stam losgemaakt?

1. Laat de bedieningshendel en de bedieningsknop los, zodate de stamschuif'erug kan bewegen.
2. Leg een driehoekige houten spi onder de stam, schuif de stamschuif uit zodat deze de spi onder de vastgeklemde stam drukt.
3. Wanneer de stam nicht loskomt, herhaalt u het proces met een grotere spi.

Bij het losmaken nooit op de vastgeklemde stam hameren of de handen aan de stam honden.

Vraag geen tweede persoon om hulp.

Probeer de stam Niet vrij te krijgen door er met gereedschap op te slaan, dit kan leiden tot een breuk van het motorblok.

Einde van het werk:
Let erop dat de stamschuif is teruggekeerd in zich uitgangspositie.

Haal dan de netstekker UIT de contactdoos.
Schroef de ontluchtingsschroef weir vast. Afb. 8.
Onderhouds- en verzorgingsinstrumenties in acht nemen.

Onderhoud en verzorging

Voor onderhouds- en reinigingswerkzaamheden de netstekker uit de contactdoos halen.

Draag veiligheidshandschoenen om letsels aan de handen te vermijden.

Neem het onderstaande in acht om de functionaliteit van de brandhoutsplijter te behouden:

• Reinig de machine grondig na het beeindigen van het werk.
• Verwijder harsresten.
• Olie de zuigerstang (afb. 1 / 3) regelmatig in met een milieuvriendelijke spreibare olie.
• Oliepeil controlleren c.q. olie wisselen.

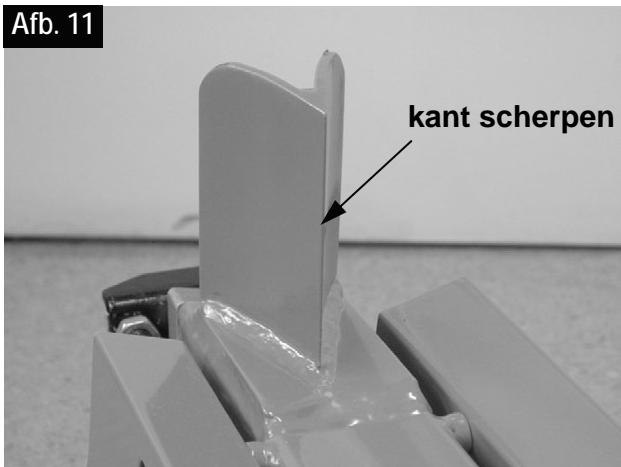

Splijtwig scherpen

Na lange bedrijfsduur of bij verminderd splijtvermogen, de splijtwig scherpen met een fjne vijl (bramen verwijderen). Afb. 11.

Hoe controllerik het oliepeil?

1. De stamschuif dient in de uitgangspositie terug bewogen te+zijn.

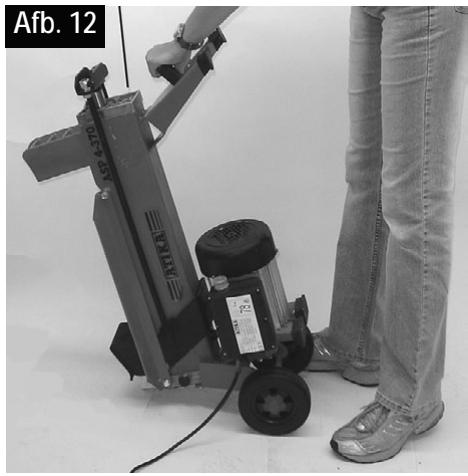

2. Kantel de houtsplijter zo, dat de vulopening maar boven wijst. Afb. 12.

Voor het kantelen en vasthouden van de houtsplijter is een tweede personoondoodzakelijk.

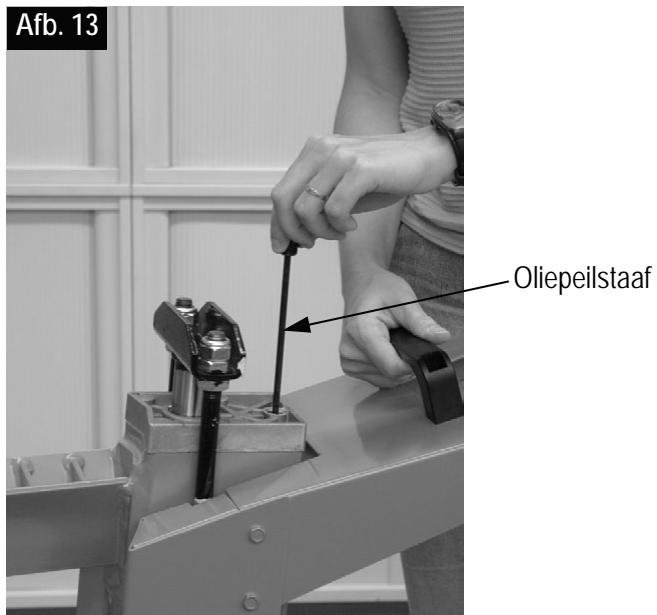

1. Schroef de oliepeilstaafuit - afb. 13. Let bij het uitnemen op de oliedichting.
2. Reinig de oliepeilstaaf en de oliedichting.
3. Steek de peilstaaf weeer tot aan de aanslag in de opening.
4. Trek de oliepeilstaaf er weeeruit.

Wanner het oliepeil:tussenbeide merkestrepen ligt is er voldoende olie in het reservoir.
Wonneer het oliepeil onder de onderste merkestreep ligt, dient met behulp van een zuivere trechter olie te worden bijgevuld.

onderste merkstreep bovenste merkstreep

1. Controller de oliedichting. Deze dient bij beschadigingen te worden verrangen.

Oliedichting

1. Schroef de oliepeilstaaf weeR vast. Attentie! Om beschadigingen aan de oliedichting en de schroefdraad van het cilinderdeksel te vermiJden, de schroefniet te vast schroeven.

Wanner hoef ik de olie te wisselen?

Eerste oliewisseling na 50 bedrijfsuren, daarna alle 250 bedrijfsuren.

Olie wisselen:

1. De stamschuif dient in de uitgangspositie terug bewogen te+zijn.
2. Plaats eenrecipient, die minimum 4 liter olie kan opnemen onder de houtsplijter.
3. Schroef de oliepeilstaafuit.Let bij het uitenen op de oliedichting.
4. Kantel dan de machine om de olie in de recipiènt te ledigen.
5. Kantel dan de houtsplijter zo, dat de vulopening maar boven wijst - aflb. 12.

Voor het kantelen en vasthouden van de houtsplijter is een tweede personoodzakelijk.

1. Vul de nouvelle hydraulische olie (2,7 / 3,2 liter) met behulp van een zuivere trechter in de machine.
2. Reiniq de oliepeilstaaf en de oliedichting.
3. Controller de oliedichting. Deze dient bij beschadigingen te worden verrangen.
4. Schroef de oliepeilstaaf wee vast.
   Attentie! Om beschadigingen aan de oliedichting en de schroefdraad van het cilinderdeksel te vermiijden, de schroef Niet te vast schroeven.

Verwijder de oude olie volgens de voorschriften (verzamelpunt voor oude olie in uw buurt). Het is verboden, de oude olie in de grond af te latent of met afval te(AP)

Hydraulische olie

Voor de hydraulische cilinder bevelen wij de volgende hydraulische oliesoorten aan:

Shell Tellus T 22
Aral Vitam Gf 22
BP Energol HLP 22 bestel-nr. 400142 (1 liter)
Mobil DTE 11
ofgelijkwaardigeolie

Gebruik geen andere oliesoorten. Het gebruik van andere oliesoorten beinvloedt de functie van de hydraulische cilinder.

Garantievoorwaarden

Houdt u alstublieft rekening met de ingesloten garantieverklaring.

Mogelijkke storingen

Probleem	Mogelijk oorzaak	Oplossing
Stam worden nicht gespleten (te weinig splijtvermögen)	→ Stam is Niet correct gepositioneerd → Stam overschrijdt de toegelaten afmetingen of het hout is te hard voor het vermögen van de machine → Splijtwig splijt Niet → Olielek → Hydraulische druk te laag → Verkeerde aansluitleiding (langer dan 10 m of tekleine aderdiameter)	→ Positioneer de stam opnieuw → Stam op de toegelaten afmetingen zagen → Splijtwig scherpen, op bramen en inkervingen controleren → Leg een stuk karton onder de houtsplijter om het lek te vinden. Om het probleem op te losesn neemt u contact op met de fabrikant. → Oliepeil controlleren; indienoodzakelijk olie bijvullen. Probleem kan nicht worden opgelost, gelieve contact op te nemen met de fabrikant. → Correcte aansluitleiding gebruiken
Stamschuif schuift slingerend of met hevige trillingen UIT	→ Lucht in de kringleop	→ Ontluchtingschroef openen → Oliepeil controlleren; indienoodzakelijk olie bijvullen. Probleem kan nicht worden opgelost, gelieve contact op te nemen met de fabrikant.
Stamschuif schuift Niet UIT	→ Hydraulische pomp defect	→ Om het probleem op te losesn neemt u contact op met de fabrikant.
Motor loopt Niet aan	→ Netspanning ontbreekt → Aansluitkabel defect → Elektromotor defect	→ Zekering controleren (16 A) → Aansluitkabel verrangen c.q. door een elektricien lately controleren → Om het probleem op te losesn neemt u contact op met de fabrikant.
Olielek aan de oliepeilstaaf	→ Oliedichting aan de peilstaaf ondicht	→ Oliedichting uittwissenlen

Technische gegevens

Type	ASP 4-370		ASP 5-520
Typ-naam	ASP 4		ASP 5-520
Splijtkracht	40 kN (4 t) ± 10 %		50 kN (5 t) ± 10 %
Lenght van het hout	370 mm		520 mm
Diabeter van het hout		50 – 250 mm
Splijtlengte	302 mm		392 mm
Diameter zuigerstang		30 mm
Hydraulische olie (max.)	2,7 liter		3,2 liter
Vermogen van de elektromotor		P = 1500 W (S3)
Aansluiting		230 V ~ 50 Hz
Toerental		2850 min-1
Afmetingen	lengte 770 x bredte 260 x hoogte 455 mm	lengte 940 x bredte 260 x hoogte 455 mm
Gewicht	36 kg		44 kg

NL verklaren, iutsuitende verantwoordelijkheid, dat het produit Brandhoutsplijter ASP 4, ASP 5-520

haarop.Deze verklaring betrekking heeft, voldoet aan de desbeteffende veiligheids- en gezonheidseisen van de richtlijn 98/37/EG, alsmede aan de eisen van de andere desbeteffende richlijnen
