! la présence éventuelle de dommages dus au transport. Informez immédiatement le revendeur, le transporteur et / ou le fabricant en cas de réclamation. Sachez que les réclamations ultérieures ne sont plus acceptées. ! 1 bloc d'assemblage prémonté ! 1 instructions ! 1 manette de commande d’utilisation
Ne jamais retirer à la main les troncs coincés dans le coin.

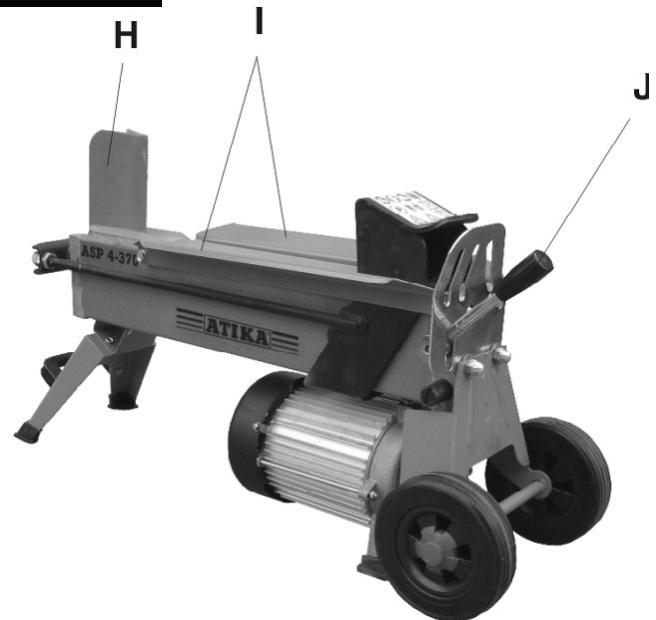

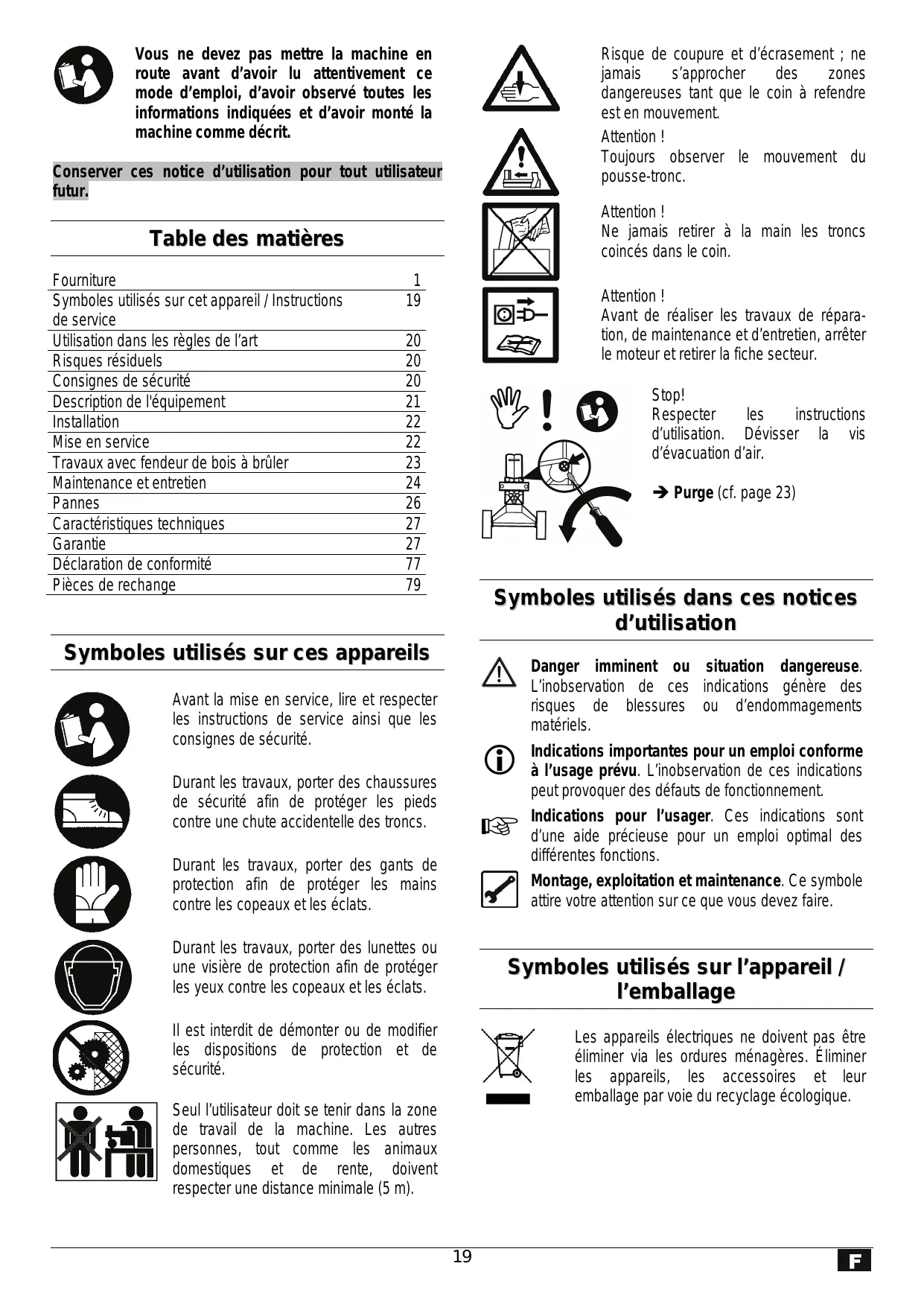

Fourniture Symboles utilisés sur cet appareil / Instructions de service Utilisation dans les règles de l’art Risques résiduels Consignes de sécurité Description de l'équipement Installation Mise en service Travaux avec fendeur de bois à brûler Maintenance et entretien Pannes Caractéristiques techniques Garantie Déclaration de conformité Pièces de rechange
19 Durant les travaux, porter des chaussures de sécurité afin de protéger les pieds contre une chute accidentelle des troncs. Durant les travaux, porter des gants de protection afin de protéger les mains contre les copeaux et les éclats.
à l’usage prévu. L’inobservation de ces indications peut provoquer des défauts de fonctionnement.
Montage, exploitation et maintenance. Ce symbole attire votre attention sur ce que vous devez faire.
éliminer via les ordures ménagères. Éliminer les appareils, les accessoires et leur emballage par voie du recyclage écologique.
Prenez correctement appui sur vos jambes et veillez à votre équilibre à tout moment. Prendre une Position de travail située derrière le poussoir dans la zone de la manette de commande. Ne jamais rester dans la zone du coin de fendage. Ne vous tenez jamais sur la machine. Soyez attentif. Soyez conscient de ce que vous faites. Faites preuve de prudence lors du travail. N’utilisez jamais l’appareil : − lorsque vous êtes fatigué. − Sous l’influence de drogues, de l’alcool ou de médicaments pouvant influencer votre jugement. Lors des travaux, portez − des lunettes ou une visière de protection − des gants de travail − une protection de l'ouïe le cas échéant − des chaussures de sécurité munies de chapeaux d’acier. Portez des vêtements de travail appropriés : − pas de vêtements amples ni bijoux (ils pourraient être happés par les pièces mobiles) L’utilisateur est responsable de la machine à l’égard de tiers dans la zone de travail. Il est interdit aux enfants et aux adolescents de moins de 18 ans d’utiliser la machine. Il convient de s’assurer que des enfants ne soient jamais à proximité de l’appareil. Ne mettez jamais l’appareil en marche lorsque des personnes étrangères se trouvent à proximité. Ne laissez jamais l’a sans surveillance. Veillez à maintenir la zone de travail en ordre ! Le désordre peut être la cause d’accidents. Ne surchargez pas la machine ! Elle travaille mieux et avec une sécurité accrue dans la plage indiquée. Veillez au montage complet et correct des équipements de sécurité pendant l’exploitation et ne modifiez rien sur la machine qui risquerait d’influencer sa sécurité. Ne pas modifier l'appareil ou des parties ou pièces de l'appareil. L’appareil ne doit être arrosé d’eau (source de risque car présence de courant électrique). Ne pas travailler avec l'appareil lorsqu'il pleut. Conservez les outillages non utilisés dans un endroit sec et verrouillé et hors de portée de main des enfants. Débranchez la machine et retirez la fiche de la prise au secteur en cas de − travaux de réparation − travaux de maintenance et de nettoyage − l’élimination de perturbations − transport − et si vous quittez (même s’il ne s’agit que d’une brève interruption du travail) Vérifiez la machine afin de découvrir tout endommagement éventuel. − Contrôlez le fonctionnement impeccable et conforme à l’usage prévu des équipements de sécurité avec soin avant de poursuivre l’utilisation de la machine.
Le fendeur de bois à brûler convient uniquement pour fendre le bois. La fendeuse est destinée exclusivement à l'utilisation privée dans les domaines du bricolage et de l'entretien de la maison. Seul le bois découpé convient pour le fendeur de bois à brûler. Les pièces métalliques (clous, fil, etc.) doivent impérativement être retirées du bois à fendre. Toute utilisation autre est non conforme. Le constructeur décline toute responsabilité pour les dommages en résultat – le risque incombe alors exclusivement à l’utilisateur.
Même un emploi conforme à l’usage prévu et le respect des consignes de sécurité applicables en la matière ne sauraient exclure tous les risques résiduels générés par la construction et l’emploi de la machine, notamment. Les risques résiduels sont minimisés en respectant les « consignes de sécurité » et un « emploi conforme à l’usage prévu » comme toutes les indications des présentes instructions de service. La prise de conscience et la prudence réduisent les risques de blessures et d’endommagements. Les mesures de sécurité ignorées ou omises peuvent occasionner des blessures ou des endommagements. Dangers d’électrocution en cas d’utilisation de câbles de raccordement non conformes. Contact avec des pièces sous tension de composants électriques ouverts. Tout déversement d'huile hydraulique provoque le risque de glissement de l'opérateur et d'incendie des chutes de bois. Il se pourrait donc que des risques résiduels non apparents persistent bien que toutes les mesures de protection aient été prises.
Avant toute mise en service de ce produit, lire et respecter les indications suivantes et les règlements de prévention d’accident de l’association préventive des accidents du travail, particulièrement les règlements de sécurité en vigueur dans les pays respectifs afin d’éviter tout risque d’accident possible.
Conservez ces consignes de sécurité avec soin.
Lors de la pose de la ligne de raccordement, veiller à ce qu'elle ne soit ni coincée, ni compressée, ni pliée et à ce que le connecteur ne soit pas soumis à l'humidité ou tombe dans un liquide quelconque. N’employez pas le câble à des fins pour lesquelles il n’est pas prévu. Protégez le câble contre la chaleur, l’huile et les arêtes vives. Ne tirez pas sur le câble pour retirer la fiche de la prise au secteur. Vérifiez le câble de rallonge à intervalles réguliers et remplacez-le dès que vous constatez un endommagement. Ne vous servez jamais de lignes de raccordement défectueuses. Servez-vous exclusivement de câbles de rallonge spéciaux et homologués pour l’extérieur le cas échéant. Ne vous servez jamais de raccordements électriques provisoires. Ne pontez jamais les équipements de sécurité et ne les mettez jamais hors service. Tout raccordement électrique, voire des réparations sur des parties électriques de la machine doivent être effectuées par des personnes compétentes ou remises à l’un de nos services après-vente. Les règlements locaux, particulière-ment en ce qui concerne les mesures de protection sont à respecter. Toutes réparations des différentes pièces de la machine sont à effectuer par le fabricant, ou l’un de ses services après-vente. N’utiliser que des pièces détachées d’origine ou des pièces d’accessoires spéciales. L’utilisation d’autres pièces détachées et d’autres accessoires pourraient entraîner un risque d’accident pour l’utilisateur, le fabricant dégageant toute responsabilité pour tout dommage encouru.
Mise en service Actionner le bouton vert. Le moteur tourne tant que la touche est maintenue appuyée.
60 à 75 cm de haut; cela vous oblige à travailler confortablement.
Veillez à ce que la zone de travail remplisse les conditions suivantes : − antidérapante − plane − exempte de risques de trébuchement − éclairage suffisant. Assurez-vous que la machine et la zone de travail sont propres et exemptes de tâches d’huiles. Risque de glissement et d’incendie ! Contrôlez régulièrement si le réservoir contient suffisamment d’huile hydraulique (cf. entretien et maintenance) Contenance : 2,7 litres ASP 4-370 3,2 litres − que les lignes de raccordement ne présentent pas de défectuosités (fissures, sou pures ou semblables). − l‘appareil quant aux éventuels endommagements − que toutes les vis sont serrées à fond − l’absence de fuites sur le système hydraulique.
(lunettes/visière de protection, gants, chaussures de protection) afin de vous protéger contre d’éventuelles blessures. Ne jamais fendre de troncs contenant des clous, du fil ou d’autres objets. Le bois fendu et les copeaux de bois rendent la zone de travail dangereuse. Risque de trébuchement, glissement et de chute. Veillez à ce que la zone de travail reste ordonnée. Ne jamais placer les mains sur les pièces mobiles de la machine lorsque que cette dernière est en marche. Veillez à respecter une distance de sécurité avec le tronc, le poussoir et le coin à refendre afin de protéger vos mains contre les blessures. Ne fendre que des morceaux de bois dont la longueur est inférieure ou égale à la longueur max. à traiter.

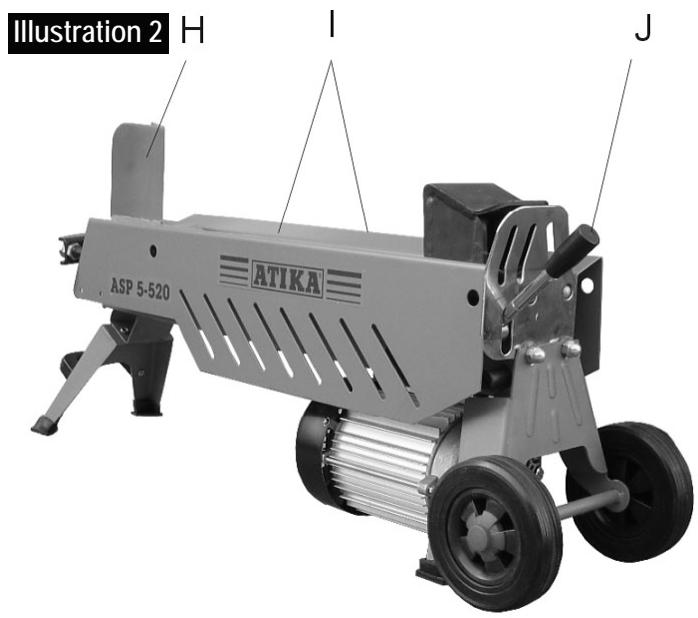

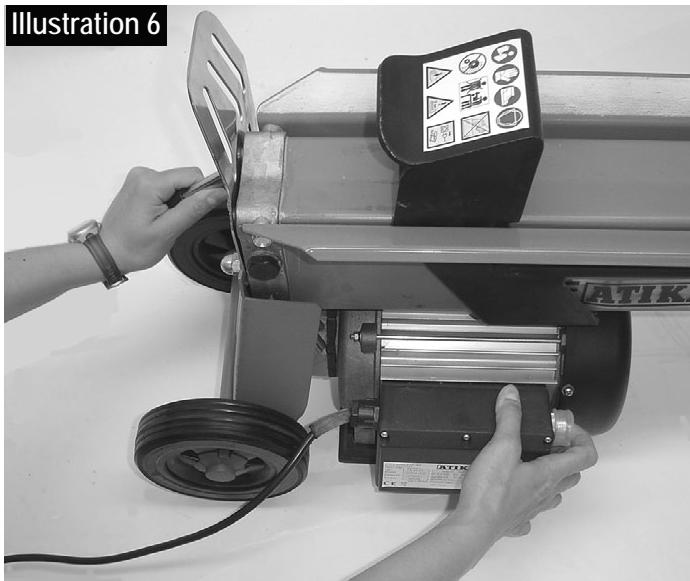

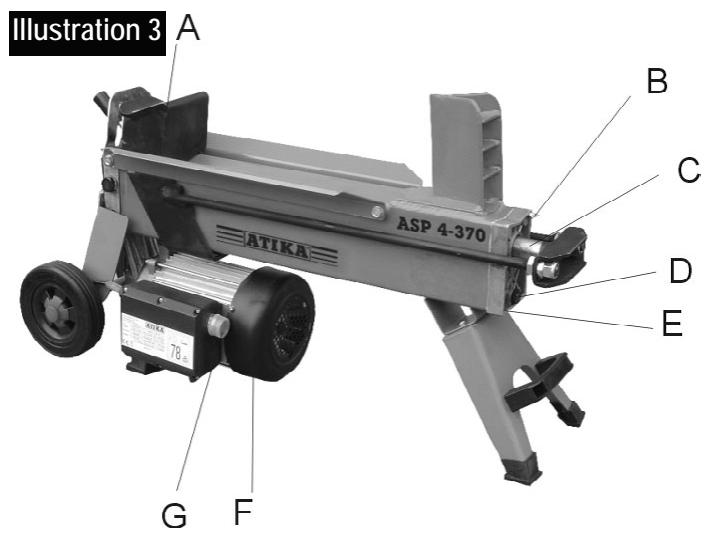

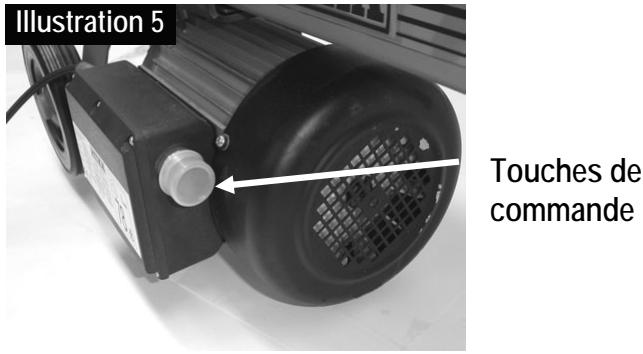

1. Appuyez sur le touches de commande du moteur électrique. Attendez quelques secondes jusqu’à ce que le moteur atteigne sa vitesse finale et que la pression soit générée dans la pompe hydraulique (illustration 5). 2. Abaissez simultanément la manette de commande (illustration 6). Î Le pousse-troncs pousse le tronc contre le coin à refendre. Le tronc est fendu. 23
Ne demandez pas d’aide à une seconde personne. N’essayez pas de libérer le tronc en frappant à l’aide d’un outil. Cela pourrait occasionner une rupture du bloc-moteur.

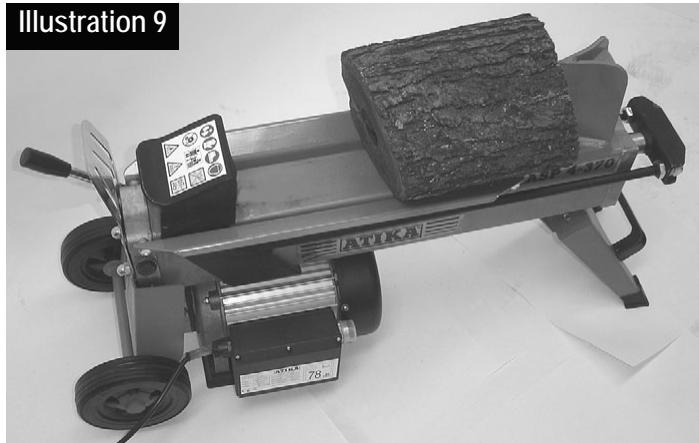

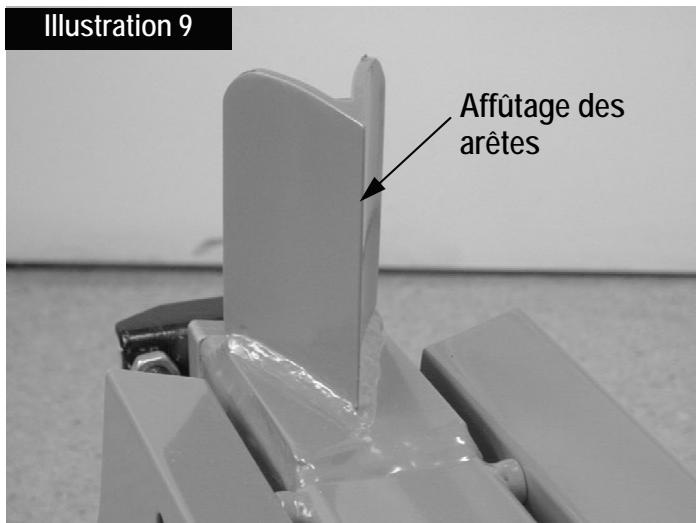

être entouré par les guides-troncs (illustration 9).

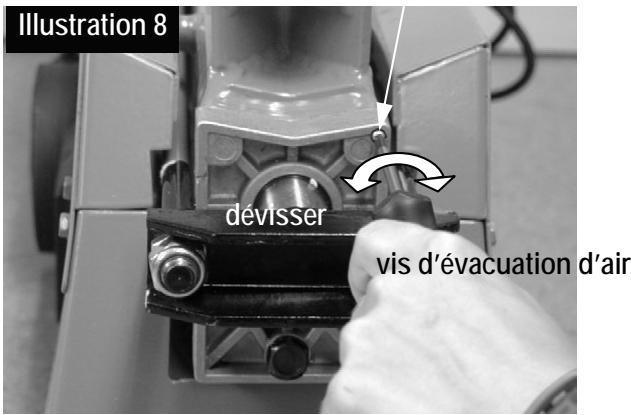

¾ Veiller à ce que le poussoir de bûches soit rentré dans sa position de départ. ¾ Retirez ensuite la fiche secteur. ¾ Resserrez à fond la vis d’évacuation d’air (illustration 8). ¾ Observer les instructions d’entretien et de maintenance.
Avant d’effectuer des travaux d’entretien et de maintenance, retirer la fiche secteur. Porter des gants de protection afin d’éviter de se blesser les mains.

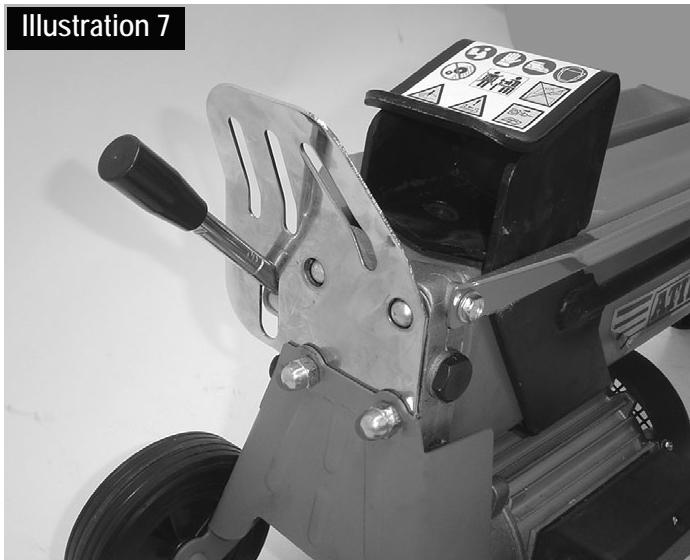

Lubrifiez régulièrement la tige du piston (illustration 7) à l’aide d’huile pulvérisée respectant les impératifs écologiques. Contrôlez le niveau d’huile, respectivement remplacez l’huile.

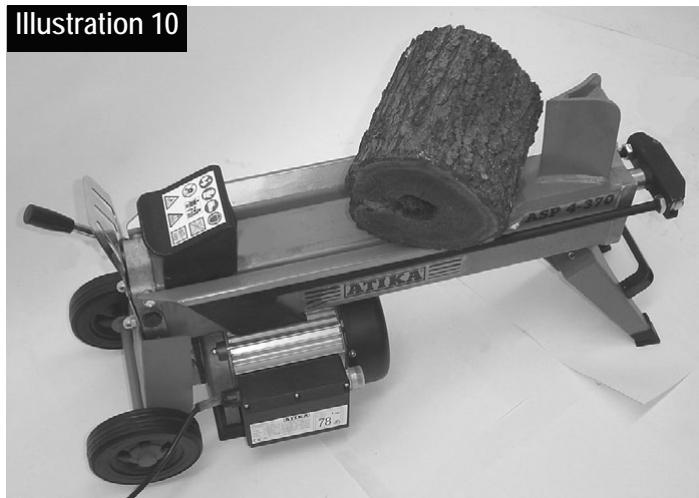

¾ Toujours veillez à ce que le coin à refendre et le poussetronc saisissent verticalement les extrémités du tronc. ¾ Ne jamais fendre deux troncs d’un coup. ¾ Ne jamais rajouter ou remplacer le bois durant la procédure.

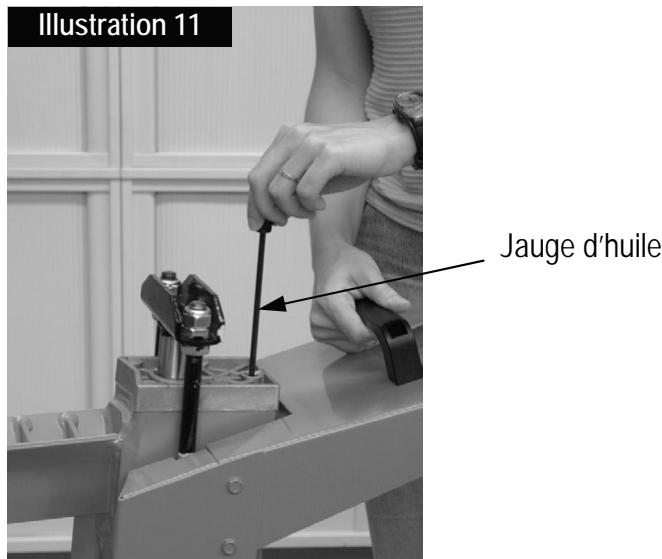

Dévissez la jauge d’huile (illustration 13). Ne perdez pas le joint d’étanchéité lorsque vous retirez la jauge. Nettoyez la jauge d’huile et le joint d’étanchéité. Enfoncez la jauge jusqu’à la butée dans l’orifice. Retirez à nouveau la jauge de l’orifice. Lorsque le niveau d’huile est compris entre les deux repères, le réservoir contient suffisamment d’huile. Lorsque le niveau d’huile se situe au-dessous du repère inférieur, il faut rajouter de l’huile à l’aide d’un entonnoir propre. Repère inférieur
Première vidange après 50 heures de service puis toutes les 250 heures.

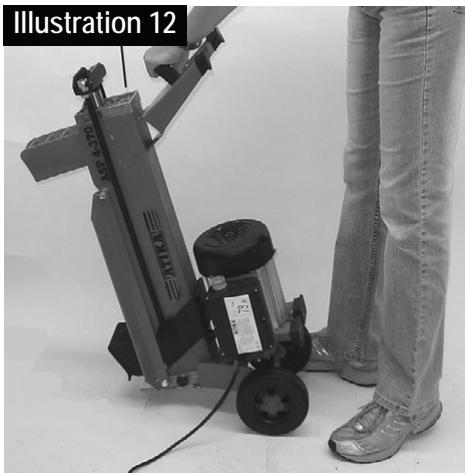

5. Basculez ensuite le coin à refendre de manière à ce que l’orifice de remplissage pointe vers le haut (illustration 12).
Joint d’étanchéité 8. Revissez à fond la jauge d’huile. Attention ! Afin d’éviter d’endommager le joint d’étanchéité et le filet de la culasse du cylindre, la vis ne doit pas être serrée à fond.
7. Contrôlez le joint d’étanchéité. Le remplacer en cas de détérioration. Revissez à fond la jauge d’huile. Attention ! Afin d’éviter d’endommager le joint d’étanchéité et le filet de la culasse du cylindre, la vis ne doit pas être serrée à fond.
⇒ Le coin à refendre ne fend pas l’absence d’ébarbures et d’encoches ⇒ Placer un morceau de carton sous le ⇒ Fuite d’huile fendeur pour localiser la fuite. Pour y remédier, s’adresser au constructeur. ⇒ Contrôler le niveau d’huile ; le cas ⇒ Pression hydraulique trop basse échéant, en rajouter. Problème insoluble. Prière de s’adresser au constructeur. ⇒ Ligne d’alimentation incorrecte (plus de ⇒ Employer une ligne appropriée 10 m de long ou section trop faible) Le pousse-tronc est instable ou soumis à ⇒ Le circuit contient de l’air ⇒ Ouvrir la vis d’évacuation d’air de fortes vibrations ⇒ Contrôler le niveau d’huile ; le cas échéant, en rajouter. Problème insoluble. Prière de s’adresser au constructeur. Le pousse-tronc ne se déplace pas ⇒ Pompe hydraulique défectueuse ⇒ S’adresser au constructeur ou à une autre entreprise afin de remédier au problème. Le moteur ne fonctionne pas ⇒ Absence de courant ⇒ Contrôler la protection par fusible (16 A) ⇒ Câble d’alimentation défectueux ⇒ Remplacer le câble d’alimentation ou le faire contrôler par un électricien ⇒ S’adresser au constructeur afin de ⇒ Moteur électrique défectueux remédier au problème. Fuite d’huile sur la jauge d’huile ⇒ Joint d’étanchéité de la jauge d’huile ⇒ Remplacer le joint d’étanchéité n’est pas étanche Le tronc n’est pas fendu (puissance insuffisante).
Diamètre du bois Course de dédoublement Diamètre de la tige du piston Huile hydraulique (maxi) Puissance du moteur électrique Alimentation électrique Régime Reinig de oliepeilstaaf en de oliedichting. Steek de peilstaaf weer tot aan de aanslag in de opening. Trek de oliepeilstaaf er weer uit. Wanneer het oliepeil tussen beide merkstrepen ligt is er voldoende olie in het reservoir. Wanneer het oliepeil onder de onderste merkstreep ligt, dient met behulp van een zuivere trechter olie te worden bijgevuld. onderste merkstreep Schroef de oliepeilstaaf weer vast. Attentie! Om beschadigingen aan de oliedichting en de schroefdraad van het cilinderdeksel te vermijden, de schroef niet te vast schroeven. 34
