FOIRE AUX QUESTIONS - ASP 5,5 ATIKA

Comment démarrer l'ATIKA ASP 5,5 ?

Pour démarrer l'ATIKA ASP 5,5, assurez-vous que le câble d'alimentation est correctement branché. Appuyez sur le bouton de mise en marche situé sur le panneau de contrôle.

Que faire si la machine ne démarre pas ?

Vérifiez si l'appareil est correctement branché et si la prise fonctionne. Assurez-vous également que le disjoncteur n'a pas sauté.

Comment régler la profondeur de coupe ?

Pour régler la profondeur de coupe, utilisez la manette de réglage située sur le côté de la machine. Tournez-la dans le sens des aiguilles d'une montre pour augmenter la profondeur et dans le sens inverse pour la diminuer.

Quel type d'huile utiliser pour la lubrification ?

Utilisez de l'huile moteur 10W-40 pour la lubrification de l'ATIKA ASP 5,5. Vérifiez le niveau d'huile régulièrement pour assurer un bon fonctionnement.

Comment nettoyer la machine après utilisation ?

Après utilisation, débranchez la machine et utilisez une brosse douce ou un chiffon pour enlever les débris. Évitez de tremper la machine dans l'eau.

Y a-t-il des pièces de rechange disponibles ?

Oui, des pièces de rechange pour l'ATIKA ASP 5,5 sont disponibles auprès des distributeurs agréés ou sur le site officiel d'ATIKA.

Quelle est la garantie de l'ATIKA ASP 5,5 ?

L'ATIKA ASP 5,5 est généralement couvert par une garantie de 2 ans à partir de la date d'achat. Conservez votre preuve d'achat pour toute réclamation.

Comment résoudre un problème de surchauffe ?

Si l'ATIKA ASP 5,5 surchauffe, éteignez la machine immédiatement et laissez-la refroidir. Vérifiez si le ventilateur fonctionne correctement et nettoyez les orifices de ventilation.

Puis-je utiliser l'ATIKA ASP 5,5 à l'extérieur ?

Oui, l'ATIKA ASP 5,5 peut être utilisée à l'extérieur, mais il est important de la protéger des intempéries et de l'humidité.

MODE D'EMPLOI ASP 5,5 ATIKA

Fendeur de bois à brûler

Instructions d'utilisation - Consignes de sécurité

Pièces de rechange

Page 23

Description de l'appareil - Popis pristroje

Après le déballage de la machine, vérifie le contenu du carton quant à

l'intégralité des pièces, la présence éventuelle de dommages dus au transport.

Informez immédiatement le revendeur, le transporteur et / ou le fabricant en cas de réclamation. Sachez que les réclamations ultérieures ne sont plus acceptées.

■ 1 bloc d'assemblage prémonté	■ 2 roues
■ 1 bras de commande droit	■ 1 sachet d'accessoires
■ 1 bras de commande.gauche	■ 1 instructions d'utilisation

Po déballage de la livraison, vérifiez : Rien ne correspond exactement au contexte fourni, donc je me base uniquement sur le passage à corriger.

Astuce: Graissez les pattes en tôle au préalable sur le dessus et le dessous!

Montage des bras de commande

Mettre les bras de commande en place et introduire le tube dans la réservation de la jonction transversale.

Faire traverser le boulon d'immobilisation devant la jonction transversale.

Sécuriser le bouton d'immobilisation sur sa face inférieure.

Vous ne devez pas mettre la machine en route avant d'avoir lu attentivement ce mode d'emploi, d'avoir observé toutes les informations indiquées et d'avoir monté la machine comme décrit.

Conserver ces notices d'utilisation pour tout usage futur.

Table des matières

Déclaration de conformité	1
Pièces de rechange/Description de l'appareil	2
Fourniture	4
Montage	5
Symboles	23
Utilisation dans les règles de l'art	23
Risques résiduels	23
Consignes de sécurité	24
Consignes de transport	25
Installation	25
Mise en service	25
Travaux avec fendeur de bois à brûler	26
Entretien et maintenance	28
Garantie	28
Caracteristiques techniques	29
Pannes possibles	29

Symboles utilisés sur cet appareil

Avant la mise en service, lire et respecter les instructions de service ainsi que les consignes de sécurité.

Durant les travaux, porter des chaussures de sécurité afin de protégérer les pieds contre une chute accidentelle des troncs.

Durant les travaux, porter des gants de protection afin de protégger les mains contre les copeaux et les éclats.

Durant les travaux, porter des lunettes ou une visière de protection afin de protéger les yeux contre les copeaux et les éclats.

Il est interdit de démonter ou de modifier les dispositions de protection et de sécurité.

Seul l'utilisateur doit se tenir dans la zone de travail de la machine. Les autres personnes, tout comme les animaux domestiques et de rente, doivent respecter une distance minimale (5 m).

Danger de coupure et de coinçement, ne jamais toucher les zones dangereuses tant que le fendoir se déplace.

Attention!

Avant de réaliser les travaux de réparation, de maintenance et d'entretien, arrêtez le moteur et retirez la fiche secteur.

Pendant le fendage, fixer le morceau de bois à l'aide des griffes.

Symboles utilisés sur l'appareil / l'emballage

Les appareils électriques ne doivent pas être éliminés via les ordures ménagères. Éliminer les appareils, les accessoires et leur emballage par voie du recyclage écologique.

Symboles utilisés dans ces notices d'utilisation

Danger imminent ou situation dangereuse. L'inobservation de ces indications génère des risques de blessures ou d'endommagements matériels.

Indications importantes pour un emploi conforme à l'usage prévu. L'inobservation de ces indications peut provoquer des défauts de fonctionnement.

Indications pour l'usage. Ces indications sont d'une aide précieuse pour un emploi optimal des différentes fonctions.

Montage, exploitation et maintenance. Ce symbole attire votre attention sur ce que vous devez faire.

Utilisation dans les règles de l'art

• Le fendeur de bois à brûler convient uniquement pour fendre le bois. Seul le bois sec convient pour le fendeur de bois à brûler.
• Éliminer impérativement les corps étrangers (clous, fils de fer, béton etc.) du bois à fendre.
• Toute utilisation autre est non conforme. Le constructeur décline toute responsabilité pour les dommages en résultat. Le risque incombe alors exclusivement à l'utilisateur.

Risques résiduels

Même un emploi conforme à l'usage prévu et le respect des consignes de sécurité applicables en la matière ne sauraient exclure tous les risques résiduels générés par la construction et l'emploi de la machine, notamment.

Les risques résiduels sont minimisés en respectant les « consignes de sécurité » et un « emploi conforme à l'utilisation prévue » comme toutes les indications des instructions de service.

La prise de conscience et la prudence réduisent les risques de blessures et d'endommagements.

• Les mesures de sécurité ignorées ou omises peuvent occasionner des blessures ou des endommagements.
• Le fendoir en déplacement risque de causer des blessures aux mains ou aux doigts pour autant que l'utilisateur soit inattentif, qu'il ne respecte pas les consignes de sécurité ou en cas d'emploi non conforme à l'usage prévu.
• Dangers d'électrocution en cas d'utilisation de câbles de raccordement non conformes.
• Contact avec des pièces sous tension de composants électriques ouverts.

Il se pourrait donc que des risques résiduels non apparents persistent bien que toutes les mesures de protection aient été prises.

Consignes de sécurité

Avant toute mise en service de ce produit, lire et respecter les indications suivantes et les règlements de prévention d'accident de l'association préventive des accidents du travail, particulièrement les règlements de sécurité en vigueur dans les pays respectifs afin d'éviter tout risque d'accident possible.

Remettez les consignes de sécurité à toute personne devant travailler avec la machine. Conservez ces consignes de sécurité avec soin.

• Avant l'utilisation, familiarisez-vous avec l'appareil à l'aide des instructions de service.
• Ne pas utiliser l'appareil à des fins non appropriées (voir « Utilisation dans les règles de l'art » et « Travaux avec le fendeur de bois à brûler »).
• Prenez correctement appui sur vos jambes et veillez à votre équilibre à tout moment.
• Veuillez adopter une position de travail située dans la zone des poignées de commande. Fig. 9
• Ne vous tenez jamais sur la machine.
• Soyez attentif. Soyez conscient de ce que vous faites. Faites preuve de prudence lors du travail. N'utilise jamais l'appareil :
• lorsque vous êtes fatigué.
• Sous l'influence de drogues, d'alcool ou de médicaments pouvant influencer votre jugement.

Lors des travaux, portez

des lunettes ou une visière de protection des gants de travail - un protège-oreilles - des chaussures de sécurité munies de chapeaux d'acier.

• Portez des vêtements de travail appropriés :
• pas de vêtements amples ni bijoux (ils pourraient être happés par les pièces mobiles)
• L'utilisateur est responsable de la machine à l'égard de tiers dans la zone de travail. Il est interd ité de l'appareil.
• Ne mettez jamais l'appareil en marche lorsqu'il y a des personnes étrangères à proximité.
• Ne laissez jamais l'appareil sans surveillance. Veillez à maintenir la zone de travail en ordre! Le désordre peut être la cause d'accidents.
• Ne surchargez pas la machine! Elle travaille avec une sécurité accrue dans la plage indiquée.
• Veillez au montage complet et correct des équipements de sécurité pendant l'exploitation et ne modifiez rien sur la machine qui risquerait d'influencer sa sécurité.
• Ne pas modifier l'appareil ou des parties ou pièces de l'appareil.
• L'appareil ne doit être arrosé d'eau (source de risque car présence de courant électrique).
• Ne pas travailler avec l'appareil lorsqu'il pleut.
• Conservez les outillages non utilisés dans un endroit sec et verrouillé et hors de portée de main des enfants.
• Débranchez la machine et retirez la fiche de la prise secteur en cas de

travaux de réparation, travaux de maintenance et de nettoyage - l'élimination de perturbations - transport - et si vous quitterez (même s'il ne s'agit que d'une brève interruption du travail)

• Vérifiez la machine afin de découvrir tout dommage eventuel.
• Contrôlez le fonctionnement impeccable et conforme à l'usage prévu des équipements de sécurité avec soin avant de poursuivre l'utilisation de la machine.
• Vérifiez le fonctionnement correct des pièces mobiles et assurez-vous qu'elles ne sont ni coincées ni partiellement endommagées. Toutes les pièces sont à monter correctement et toutes les conditions requises sont à remplir afin de garantir une exploitation impeccable de l'appareil.
• Les dispositifs de sécurité et les pièces endommagées doivent être réparées ou remplacées convenablement dans un atelier spécialisé reconnu, à moins que d'autres informations ne soient mentionnées dans le mode d'emploi.
• Les autocollants de sécurité endommagés ou illisibles doivent être remplacés.

Sécurité électrique

• Résolution de la ligne d'alimentation conformément à IEC 60245 (H 07 RN-F) avec une section de conducteur minimale de 230V 3 × 1,5 ~mm^2 avec une longueur maximale de 10 m. 400V3 5 × 1,5 ~mm^2 avec une longueur maximale de 10 m.
• Ne jamais employer de lignes d'alimentation de plus de 10m de long. Les lignes d'alimentation plus longues occasionnent une chute de tension. Le moteur n'atteint plus sa puissance, le fonctionnement de la machine est restreint.
• Lors de la pose de la ligne de raccordement, veiller à ce qu'elle ne soit ni coincée, ni compressée, ni piquée et à ce que le connecteur ne soit pas soumis à l'humidité ou ne tombe dans un liquide quelconque.
• N'employez pas le câble à des fins pour lesquelles il n'est pas prévu. Protégez le câble contre la chaleur, l'huile et les arêtes vives. Ne tirez pas sur le câble pour retirer la fiche de la prise secteur.
• Vérifiez le câble de rallonge à intervalles réguliers et remplacez-le dès que vous constatez un endommagement.
• Ne vous servez jamais de lignes de raccordement défectueuses.
• Servez-vous exclusivement de câbles de rallonge spéciaux et homologués pour l'extérieur le cas échéant.
• Ne vous servez jamais de raccordements électriques provisoires.
• Ne pentez jamais les équipements de sécurité et ne les mettez jamais hors service.

Tout raccordement électrique, ainsi que des réparations sur des parties électriques de la machine doivent être effectuées par des personnes compétentes ou remises à l'un de nos services après-vente. Les règlements locaux, particulièrement en ce qui concerne les mesures de protection, sont à respecter. Toutes réparations des différentes pièces de la machine sont à effectuer par le fabricant, ou l'un de ses services après-vente. N'utiliser que des pièces détachées d'origine. L'utilisation d'autres pièces détachées et d'autres accessoires pourrait entraîner un risque d'accident pour l'utilisateur ; le fabricant dégageant toute responsabilité pour tout dommage encouru.

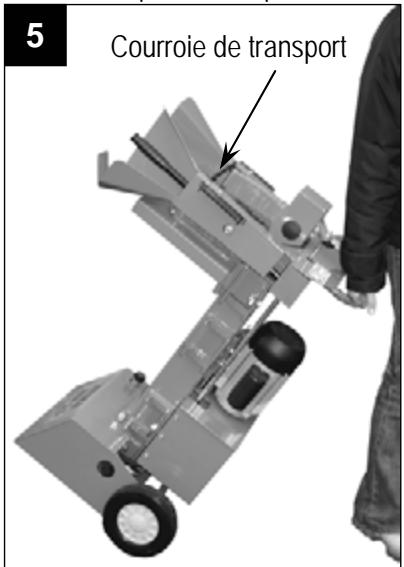

Consignes de transport

Amener toujours le fendeur à sa position la plus basse avant chaque transport.

Lors du transport, empoignez l'arceau avec une main et basculez le fendeur de buches légèrement dans votre direction. Le transport du fendeur peut se faire facilement dans cette position.

Pendant le transport, la jauge d'huile doit être remplacée par le bouchon afin d'éviter les fuites d'huile.

Installation

Bloquez les roues au moyen de cales afin d’éviter tout déplacement durant l’exploitation.

Veillez à ce que la zone de travail remplisse les conditions suivantes :

• antidérapante - plane exemple de risques de trébuchement
• éclairage suffisant.

Il est interdit d'exploiter la machine à proximité de gaz naturel, de conduits d'essence ou d'autres matériaux très inflammables.

Mise en service

Assurez-vous que l'appareil est intégralement monté et conformément aux règlementations. - Avant toute utilisation, veuillez vérifier

• que les lignes de raccordement ne doivent pas avoir de défectuosités (fissures, soupures ou semblables).
• l'appareil quant aux éventuels endommagements
• que toutes les vis sont serrées à fond
• l'absence de fuites sur le système hydraulique. Le niveau d'huile
• Avant la mise en service, replacer le bouchon de transport par la jauge d'huile.

bouchon de transport

Branchement au secteur

• Comparez la tension de votre secteur, p. ex. 230 V, avec la tension indiquée sur la plaque signalétique de la machine et raccordez la machine à une prise mise à la terre appropriée et conforme aux prescriptions. Utilisez un câble de rallonge de section suffisante.
• Raccordez la machine au moyen d'un commutateur de sécurité (interrupteur de protection contre les courants de court-circuit) 30mA.

230 V ~ 16 A inerte

400V3 16A

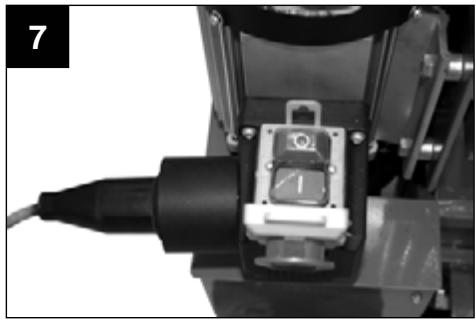

En- et déclenchement

Vérifiez avant chaque emploi si le dispositif de déconnexion (par mise en circuit et mise hors circuit) fonctionne correctement.

Ne jamais utiliser un appareil dont l'interrupteur ne peut pas être fermé et ouvert. Les interrupteurs endommagés doivent être immédiatement réparés ou remplacés par le S. A. V.

Mise en marche

Appuyez sur le bouton vert

Arret

Appuyez sur le bouton rouge

Fusible de réenclenchement en cas panne de courant (déclencheur à tension nulle)

En cas de panne de courant, l'appareil est automatiquement mis hors circuit. Pour la remise en marche, appuyez à nouveau sur le bouton vert.

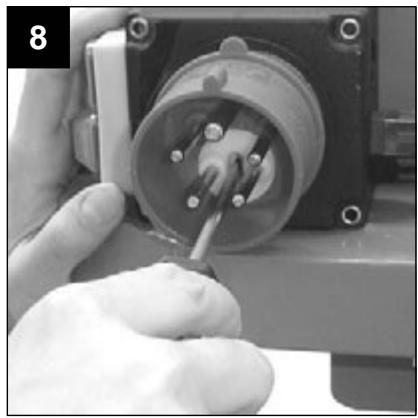

Fendeur de buches d'une puissance de v 3~

Veiller au sens de rotation du moteur (cf. flèche du moteur) car tout service dans un sens de rotation erroné risque d'endommager la pompe à huile.

Vous pouvez modifier le sens de rotation en introduisant un tournevis dans la fente du col de la prise, prévue à cet effet, et en réglant le sens de rotation correct par légère pression vers la gauche ou la droite.

Système hydraulique

• Ne jamais exploiter la machine lorsque le liquide hydraulique présente un risque. Assurez-vous que la machine et la zone de travail sont propres et exempts de tâches d'huile. Risque de glissement et d'accident!

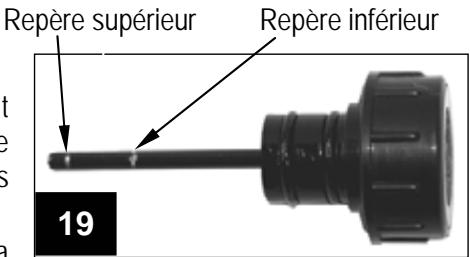

• Contrôlez régulièrement si le réservoir contient suffisamment d'huile hydraulique (cf. entretien et maintenance)

Consignes de sécurité complémentaires

• Le fendeur de bois à brûler doit uniquement être utilisé par une seule personne à la fois.
• Seules les personnes de plus de 18 ans ayant lu et compris les instructions de service peuvent utiliser la machine.
• Portez votre équipement de protection personnelle (lunettes/visière de protection, gants, chaussures de protection) afin de vous protéger contre d’éventuelles blessures.
• Ne jamais fendre de troncs contenant des clous, du fil ou d'autres objets.
• Le bois fendu et les copeaux de bois rendent la zone de travail dangereuse. Risque de trébuchement, glissement et de chute. Veillez à ce que la zone de travail reste ordonnée.
• Ne jamais placer les mains sur les pièces mobiles de la machine lorsque cette dernière est en marche. Veillez à respecter une distance de sécurité avec le tronc, le pouvoir et le coin à refendre afin de protégern vos mains contre les blessures. Fendez uniquement le bois dont la longueur maximale ne dépasse pas 1050 mm.
• Avant l'utilisation de la machine, vérifier si la colonne est suffisamment graissée afin de pouvoir l'entrer et sortir sans problèmes.

Dimensions des troncs à fendre

Longueur : 1050 mm maxi

Diamètre : 100 à 300 mm maxi

Le diamètre est la valeur recommandée fournie à titre indicatif car :

• le bois de faible épaisseur se laisse difficilement fendre car il contient des trous provenant de nœuds ou les fibres sont trop épaisses.
• le bois d'épaisseur supérieure à 300 mm peut être fendu lorsque les fibres sont lisses et lâches.

Ne fendez pas de troncs vert. Les troncs secs se fendent beaucoup plus facilement et n'occasionnent pas de grippage aussi souvent que le bois vert (mouillé).

Utilisation

Ne vous servez jamais du fendeur de bûches à deux personnes. Ne bloquez jamais les poignées de commande (griffes de serrage).

1. Appuyez sur le bouton vert. Attendez quelques secondes jusqu'à ce que le moteur atteigne sa vitesse finale et que la pression soit générée dans la pompe hydraulique.

Apportez une attention particulière au sens de rotation des fendeurs de buches à moteur triphase (400 V 3~), car toute utilisation dans un sens de rotation erroné endommage la pompe à huile.

Laissez tourner le fendeur de buches durant au moins 15 minutes à vide en présence de températures inférieures à -5°C, afin que l'huile puisse chauffer.

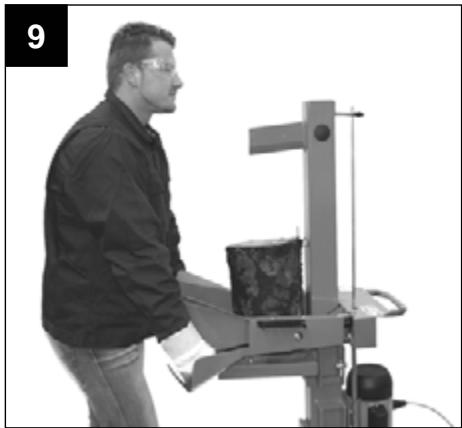

1. Posez le tronc sur la table du fendeur.

Fendez le bois à fendre exclusivement dans le sens des fibres.

1. Maintenez le tronc en place avec les griffes de serrage.
2. Abaissez simultanément les deux leviers de comm

Le fendoir s'abaisse et fend le tronc.

1. Relâchez les deux poignées de commande et le fendoir adopte à nouveau sa position initiale.

Le fendoir s'immobilise dès que vous relâchez une poignée de commande.

Conditionnement :

Conditionnez le bois à fendre aux dimensions maximales et vérifiez que le bois soit disposé en ligne droite.

Positionnez le bois sur le fendeur de manière à ne pas vous mettre en danger (risque de trébuchement).

Réglage de la hauteur de course

En fendant des morceaux de bois de faible longueur, le rendement peut être augmenté en raccourcissant la course de retard de la lame de fendage.

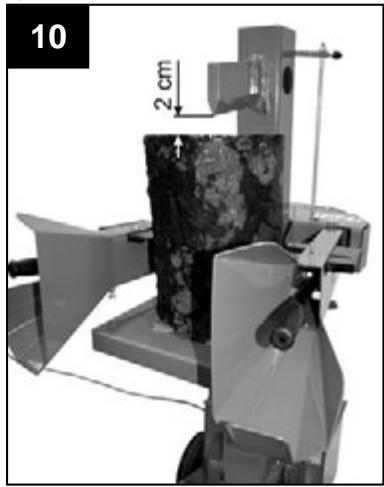

1. Posez le tronc sur la table du fendeur et abaissez le fendoir jusqu'environ 2 cm au-dessus du tronc par l'abaissement des deux poignées de commande.

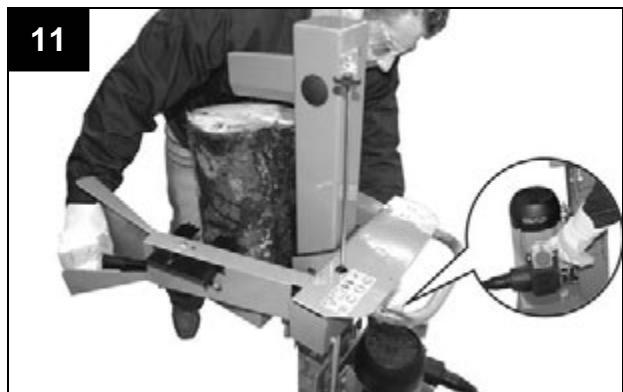

2. Relâchez une poignée de commande, ce qui a pour effet d'immobiliser le fendoir sur cette position.

1. Débrancher l'appareil et retirer la fiche de la prise au secteur.
2. Relâchez la deuxième poignée de commande.

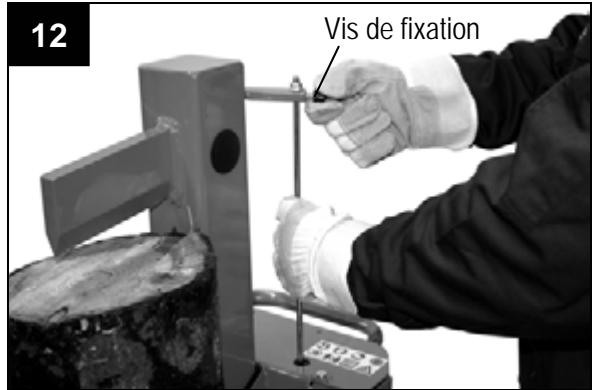

3. Réduisez la marche en retour sur la tige latérale en immobilisant la vis de fixation à la hauteur souhaitée.

Réglage de la hauteur de la table

Position supérieure du dessus de table pour troncs de jusqu'à 560 mm

Position inférieure du dessus de table pour troncs de jusqu'à 1040 mm

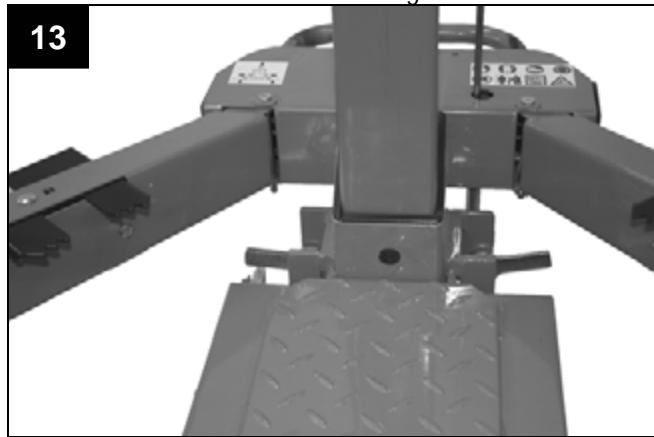

1. Desserrez les crochets de verrouillage.

1. Retirez le dessus de table.
2. Intégrez la table sur une position qui se trouve près de la longueur de la souche et fixez-la avec le crochet de verrouillage.

Fendre du bois court :

1. Position supérieure du dessus de table
2. Posez le tronc sur la table du fendeur.

Fendez le bois à fendre exclusivement dans le sens des fibres.

1. Maintenez le tronc en place avec les griffes de serrage.

Fendeur de bois long

1. Position inférieure du dessus de table
2. Enlever le fendeur en croix.
3. Posez le tronc sur la table du fendeur.

Dysfonction possible lors de la fente de bois long : Le pièce a fendre n'est pas complètement fendue, s'est coincée dans la lame et remonte avec le mouvement de marche arrière. La souche ne peut plus être retirée à la main.

Dans ce cas, veuillez procéder de la manière suivante:

1. Débrancher l'appareil.
2. Fixer la table dans la position supérieure.
3. Brancher l'appareil et continuer les opérations de fente.

Ne jamais fendre deux troncs d'un coup. Ne jamais rajouter ou replacer le bois durant la procédure.

Ne jamais forcer la fente du tronc en maintenant la poussée durant plusieurs secondes. Cela pourrait endommager la machine.

Positionnez à nouveau le tronc sur la table et répétez l'opération de fendage ou mettez le tronc de côté.

Comment libérer un tronc coincé?

Il se pourrait que les bois à fendre rameux soient coincés durant le fendage.

1. Débrancher l'appareil et retirer la fiche de la prise secteur.
2. Déplacez le tronc coincé avec précaution par des mouvements de va et vient afin de le libérer.

Ne jamais tenter de libérer le tronc coincé en se servant d'un marteau.

Ne tentez jamais de libérer le tronc coincide avec une scie.

Ne demandez pas d'aide à une seconde personne.

Achèvement du travail :

Amenez le fendoir à la position inférieure (état rétracté). Relâchez une poignée de commande. Débranchez l'appareil et retirez la fiche de la prise au secteur. Observez les instructions d'entretien et de maintenance.

Entretien et maintenance

Avant d'effectuer des travaux d'entretien et de maintenance, retirer la fiche secteur.

1. Porter des gants de protection afin d’éviter de se blesser en main.

Observer les points suivants afin de ne pas entraver le bon fonctionnement du fendeur de bois à brûler :

• Nettoyez soigneusement la machine après chaque utilisation.
• Eliminez les résidus de résine. Graissez la colonne de fendage régulièrement, ou l'huilez avec une huile à pulvérisation non-polluante.
• Contrôlez le niveau d'huile, respectivement replacez l'huile.
• Contrôlez régulièrement l'étanchéité et la solidité des tuyaux hydrauliques et raccordements par tuyaux flexibles.

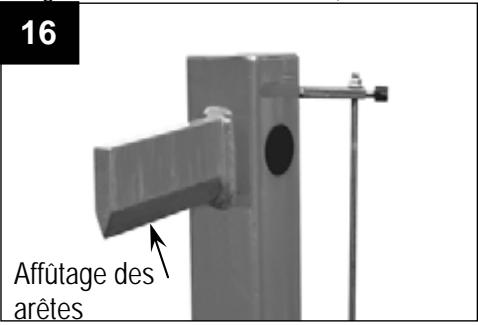

Affutage du fendoir

Meuler le fendoir ou l'aiguiser avec une lime fine (enlever les

bavures) après une durée de service prolongée, en cas de réduction de la puissance de fendage ou d'une légère déformation de la lame.

Comment contrôler le niveau d'huile ?

1. La colonne de fendage doit adopter son état rétracté.
2. Retirez la jauge de l'orifice.
3. Nettoyez la jauge d'huile et le joint d'étanchéité.
4. Enoncez la jauge jusqu'à la butée dans l'orifice.
5. Retirez à nouveau la jauge de l'orifice.

Jauge d'huile

Lorsque le niveau d'huile est compris entre les deux repères, le réservoir contient suffisamment d'huile. Lorsque le niveau d'huile se situe au-dessous du repère inférieur, il faut rajouter de l'huile à l'aide d'un entonnoir propre.

1. Contrôlez le joint d'étanchéité. Le replacer en cas de dépréciation.
2. Enoncez la jauge dans l'orifice.

Quand faut-il faire une vidange?

Première vidange après 50 heures de service puis toutes les 250 heures.

Deux personnes sont requises.

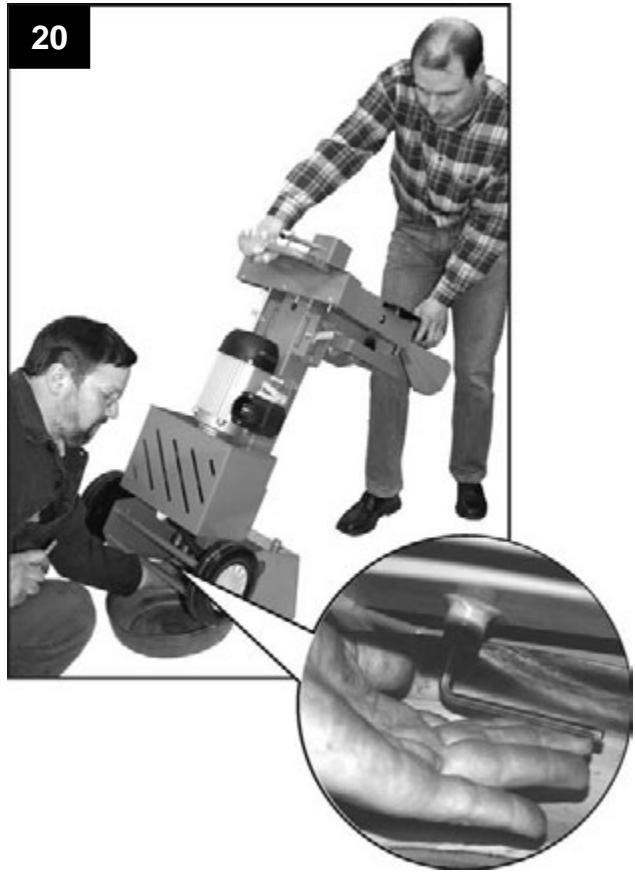

Vidange :

1. La colonne de vidage doit adopter son état rétracté.
2. Retirez la jauge de l'orifice.
3. Placez un récipient pouvant contenir 5 litres d'huile sous le fendeur de bois.

1. Retirez le bouchon de purge afin que l'huile puisse s'écouler.
2. Remettre le joint et le bouchon de purge en place.
3. Versez l'huile hydraulique de rechange (4,0 litres) à l'aide d'un entonnoir propre.
4. Nettoyez la jauge d'huile et le joint d'étanchéité.
5. Contrôlez le joint d'étanchéité. Le remplacer en cas de dépréciation.
6. Enfoncez la jauge dans l'orifice.

Éliminez l'huile usée conformément à la réglementation en vigueur (point de collecte d'huile usée sur place). Il est interdit de vidanger les huiles usées dans le sol ou de les mélanger aux déchets.

Huile hydraulique

Pour le cylindre hydraulique, nous recommandons les huiles hydrauliques suivantes :

Shell Tellus T 22, Aral Vitam Gf 22, BP Energol HLP 22, Mobil DTE 11 ou des huiles équivalentes

Ne pas employer d'autres sortes d'huiles. L'emploi d'autres sortes d'huiles se répercute sur le fonctionnement du cylindre hydraulique.

Conditions de garantie

• Nos appareils sont garantis 2 ans, à partir de la livraison de l'appareil du stock du revendeur, pour des défauts qui seraient présentés à cause de défectuosités des matériaux ou de fabrication.
• La garantie ne couvre pas les dommages dus à un maniement incorrect ou au non-respect du mode d'emploi, même pendant le début de la garantie.
• Les pièces défectueuses devront être expédiées à notre usine, frais de port ou de fret payés, et nous nous réservons le droit de décider s'il y a lieu d'accepter une livraison gratuite de pièces de rechange.
• La garantie ne s'étend pas à l'usure normale du coin à refendre, de l'huile hydraulique, des guides, des joints d'étanchéité et des roues de roulement.
• Les travaux de garantie seront exécutés par nos soins. Une réparation par une autre entreprise ne pourra être exécutée qu'après nous avoir demandé notre autorisation expresse.
• L'appareil n'est sous garantie qu'à condition d'utiliser des pièces de rechange d'origine.
• Sous réserve de modifications sans le sens d'un progrès technique.

Caractéristiques techniques

Modèle	ASP 5,5
Désignation du type	ASP 5,5
Force de dédoublément	55 kN (5,5 t) ± 10 %
Longueur maximale du bois	max. 1050 mm
Diamètre du bois	min. 100 - max. 300 mm
Course de dédoublément	≈ 500 mm
Vitesse d'avancement	approx. 0,06 m/sek.
Vitesse de retour	approx. 0,13 m/sek.
Huile hydraulique (maxi)	4,0 litres
Pression hydraulique	20 Mpa (200 bar)
Puisance du moteur électrique (puissance absorbee)	Courant alternatif P1 = 3500 W (S6-40%) Courant triphasé P1 = 3000 W (S6-40%)
Alimentation électrique	Courant alternatif 230 V ~ 50 Hz, 16 A inerte Courant triphasé 400 V 3~ 50 Hz, 16 A
Dimensions (longueur x largeur x hauteur)	approx. 740 x 500 x 1520 mm
Poids	approx. 96 kg

Pannes possibles

Problème	Source	Remède
Le tronc n'est pas fendu(puissance insuffisante).	→ Positionnement incorrect du tronc→ Le tronc dépasse les dimensions maximales autorisées ou le bois est trop dur pour la puissance de la machine→ Fendoir ne fend pas→ Pression hydraulique trop BASSE→ Tringlerie de déclenchement déformée(poussoir hydraulique n'est pas totalment enforcé)→ Ligne d'alimentation incorrecte (plus de 10 m de long ou section trop faible)	→ Repositionner le tronc→ Couper le tronc aux dimensions maximales autorisées→ Affüter le fendoir, contrôle la présence d'eventuelles Bavures ou entailles→ Contrôler le niveau d'huile ; le cas échéant, en rajouter.Problème insoluble. Prière de s'adresser au constructeur ou à une autre entreprise afin d'y remédier.→ Demander au fabricant ou à une entreprise spécialisée désignée par ce dernier de procéder à l'ajustage de la tringlerie→ Employer une ligne appropriée
Colonne de fendage se rétracte en oscillant ou en provoquant de fortes vibrations	→ Le circuit contient de l'air→ La colonne de fendage n'est pas assez lubrifiée.	→ Contrôler le niveau d'huile ; le cas échéant, en rajouter.→ Graisser la colonne de fendage ou l'huiler avec une huile à pulvérisation non-polluante.Problème insoluble. Prière de s'adresser au constructeur ou à une autre entreprise afin d'y remédier.
Colonne de fendage ne se rétracte pas	→ Pompe hydraulique défectueuse	→ S'adresser au constructeur ou à une autre entreprise afin de remédier au problème.
Le moteur tourne, mais la colonne de fendage ne se rétracte pas	→ Sens de rotation erroné du moteur	→ Contrôler le sens de rotation du moteur.courant triphasé: modifier le sens de rotation du moteur (voir page 26).courant alternatively: S'adresser au constructeur ou à une autre entreprise afin de remédier au problème.
Le moteur ne fonctionne pas	→ Absence de courant→ Course diphasée si moteur triphasé→ Câble d'alimentation défectueux→ Moteur électricité défectueux	→ Contrôler la protection par fusible→ Demandez à un electricien de contrôle les fusibles et câblages→ Remplacer le cable d'alimentation ou le faire contrôler par un electricien→ S'adresser au constructeur ou à une autre entreprise afin de remédier au problème.
