BRUKSANVISNING ASP 4-370 ATIKA

Bruksanvisning - Sakerhetsanvisningar - Reservdelar

Brændeklover

Det ar inte tillatet att ta maskinen i drift om man inte noga har LASTigenom brauksanvisningen, foljt alla anvisninger och har monterat maskinen enligt monteringsanvisningarna.

Förvara bruksanvisningen väl.

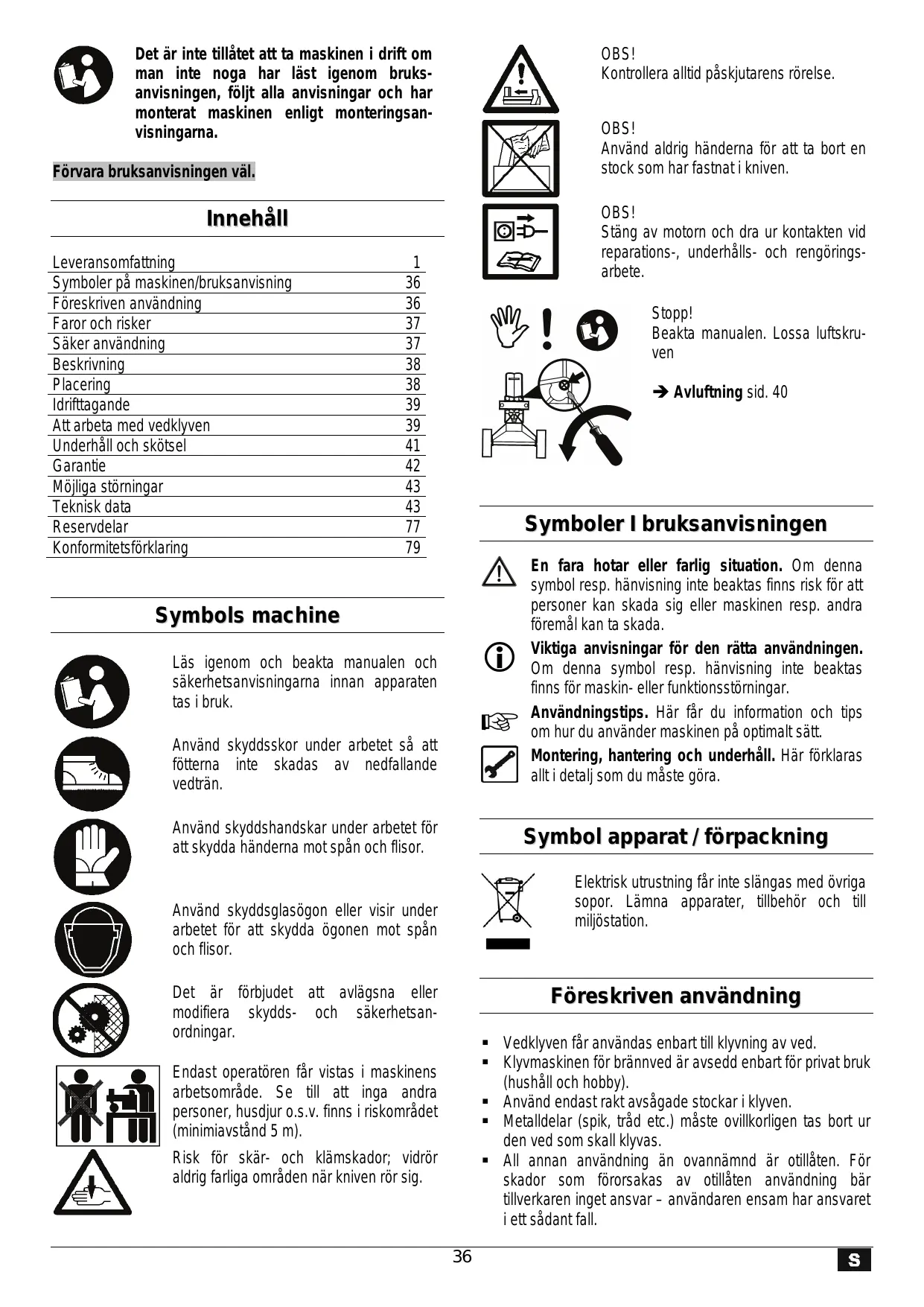

Innehåll

Leveransomfattning	1
Symboler på maskinen/bruksanvising	36
Föreskriven användning	36
Faror och risker	37
Säker användning	37
Beskrivning	38
Placering	38
Idrifttagande	39
Att arbeta med vedklyven	39
Underhäll och skötsel	41
Garantie	42
Möjliga störningar	43
Teknisk data	43
Reservdelar	77
Konformitetsförklaring	79

Symbols machine

Läsigenom och beakta manualen och sakerhetsanvisingarna innan apparaten tas i bruk.

Använd skyddsskor under arbetet sö att föfterna inte skadas av nedfallande vedträn.

Använd skyddshandskar under arbetet für att skydda händerna mot span och flisor.

Använd skyddsglasögon eller visir under arbetet for att skydda ögonen mot span och flisor.

Det ar forbjudet att avlagsna aller modifiera skydds- och sakerhetsanordningar.

Endast operatoren fãr vistas i maskinens arbetsområde. Se till att inga andra personer, husdjur o.s.v. finns i riskområdet (minimiavständ 5 m).

Risk for skär- och klämskador; vidrör aldrig farliga områden Near kniven rör sig.

OBS! Kontrollera alltid paskjutarens rorelse.

OBS!
Använd aldrig handerna für att ta bort en stock som har fastnat i kniven.

OBS! Stang av motorn och dra ur kontakten vid reparations-, underhalls- och rengöringsarbete.

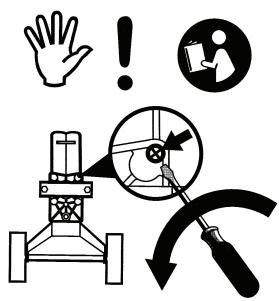

Stopp!
Beakta manualen. Lossa luftskruven

Avluftning sid. 40

Symboler I bruksanvisningen

En fara hotar eller farlig situation. Omenna symbol resp. hanvisning inte beaktas finns risk for att personer kan skada sig eller maskinen resp. andra foremål kan ta skada.

Viktiga anvisningar for den rätta användningen. Omenna symbol resp. hanvisning inte beaktas finns for maskin- eller Funktionstörningar.

Användningstips. Här fär du information och tips om hur du använder maskinen på optimalt satt.

Montering, hantering och underhäll. Här fökclaras allt i detalj som du måste góra.

Symbol apparatus / Förpackning

Elektrisk utrusting fär inte slängas med övrigas sopor. Lämna apparater, tillbehör och till miljostation.

Foreskriven anecdarning

Vedklyven fār anvāndas enbart till klyvning av ved.
- Klyvmaskinen for brännved ar avsedd enbart for privat bruk (hushäll och hobby).
- Använd endast rakt avsagade stockar i klyven.
Metalldelar (spik, trad etc.) maste ovillkorligen tas bort ur den ved som skall klyvas.
- All annan användning an ovannamnd ar otilåten. För skador som fororsakas av otilåten användning bär tillverkaren inget ansvar - användaren ensam har ansvaret i ett sadant fall.

Faror och risker

Även om man anvander maskinen på foreskrivet satt och beaktar alla sakerhetsanvisningar finns alltid en viss risk att skada sig på grund av maskinens speciella konstruktion.

Risken att skada sig kan man i Första hand reducera genom att i detalj folja alla anvisningar i avsnittent „Foreskriven användning" och „Sakerhetsanvisninger", Därutöverör man vara extra försiktig vad det gäller börfande risker:

Hänsyn och försiktighet minskar riskerna für person- och sakskador.

• Om sakerhetsatgärderna ignoreras kan person-ller sakskador uppsta.
• Risk att skada sig genom strom om man anvander bristfälliga elektriska anslutningsledningar.
• Risk att skadas sig om man vidrör spanningsfürande delar om elektriska componenter har öppnats.
• Lacke hydraulvatska kaninnebarea risk for brand och halka.

Dessutom kann det alltid finnas en viss risk att skada sig även omenna risk inte ar direkt uppenbar.

Saker användning

Lås noga igenom och beakta anvisningarna nedan samt alla tillampliga nationella sakerhetsbestammelser innan du börjar använda maskinen for att skydda bade dig själv och andra for möjliga faror.

Överlamna sakerhetsanvisingarna till alla personer som anvander maskinen.
(i) Förvara sakerhetsanvisningarna väl sä att de alltid finns till hands.

• Informera dig med hjälp av bruksanvisningen om maskinen och dess Funktioner.
  Använd maskinen aldrig für andra ändamål an den År avsedd for (se avsnitten „Föreskriven användning" och „Att arbeta med vedklyven").
• Se till att du star stadigt sa att du har god balans.
• Inta alltid en arbetsposition bakom medbringaren vid manoverspaken. Stà aldrig inom klyvkilens arbetsområde.
  Stä aldrig ovanpā maskinen.
• Var uppmärksam. Tänk på vad Du gör. Använd Ditt sunda fornuft. Använd inte apparaten:

om Du ar trott.
- om Du är päverkad av droger, alkohol eller mediciner vilka kan päverka omdömet.

Anvand

skyddsglasogon eller -visir
- arbetshandskar
-evtl. horselskydd
- sakerhetsskor med stalhatta

Använd lampieira arbetskläder:

• inga vida kläder, aller smycken (kan fasta i de rörliga delarna)

• Den som anvander maskinen ansvarar for att inga andra personer kan ta skada av den.

• Barn och ungodomar under 18år fær inte använda maskinen.
  Häll barn på avständ frän maskinen.
• Använd alldrig maskinen:nar obehöriga personer uppehäller sig i narheten.
• Lat maskinen aldrig varautan uppsikt.
• Se alltid till att det ar rent och städat kring maskinen! Oordning kan leda till olycksfall.
• Overbelasta inte maskinen! Håll dig alltid till den angivna effekten.
• Använd maskinen endast im alla skyddsanordninger ar monterade enligt anvisingarna och forandra ingenting på maskinen som skulle kunna pâverka sakerheten.
• Förändra ingenting på maskinen.
• Rengör maskinen aldrig med en vattensträle (riskfaktor: elektrisk ström).
• Lat maskinen aldrig stä ute i regn och använd den inte nar det regnar.
• Förvara maskinen endast på en torr plats och)där barn inte kann komma at den.
  Stang av maskinen och dra ur nätkontakten i samband med:

reparationer

underhalb och rengöring
- att du atgårdar en störning
- transport
- att du lâmnar maskinen (även vid korta arbetsavbrott)

• Kontrollera regelbundet om maskinen eventuellt kan vaśskadat:

• Varje gäng innan du börjar använda maskinen igen maste du kontrollera att skyddsanordningarna fungerar felfritt.

• Kontrollera om delar har tagit skada eller om det ar defekta. Alla delar måste vara korrekt monterade och uppfylla alla krav som ställs på dem.
  Skyddsanordninger som har tagit skada resp. som inte fungerar felfritt maste repereras ell er bytas ut pa en auktorisad fackverkstad savida det inte star nagot annat i bruksanvisingen.
• Skadade ellor olasliga etiketter med sakerhetsanvisningar maste ersattas.

! Elektrisk sakerhet

Utförande av anslutningsledningen enligt IEC 60245 (H 07 RN-F) med ett ledartvärsnitt på minst 2,5mm^2 vid en kabelländg på upp till max. 10m
- Använd aldrig anslutningsledningar langre än 10 m. De kan Förorsaka spänningsfall. Motorn kan inte Nä full effekt och maskinens prestanda reduceras.
- När man drar anslutningsledningen är det viktigt att se till att ledningen inte klams ellr bojs for mycket och att insticksforbindelsen inte kan blu faktig.
- Använd kabel aldrig für ändamål som de inte ar avsedda für. Skydda kablar for kraftig varme, olja och vassa kanter. Drag aldrig i själva kabeln for att dra ut en stickkontakt ur ett eluttag.

• Om du anvander en skarvkabel ar det viktigt att regelbundet kontrollera den att den inte har tagit skada. Skadade kablar sca alltid bytas ut omgående.
• Använd aldrig defekt anslutningsledninger.
• Använd endast skarvkablar som ar godkända och markta für utomhusbruk.
• Använd inga provisoriska elansluttingar.
• Skyddsanordninger fãr aldrig överkopplas eller tas ur drift.

Elansluttingar resp. reparationer på maskinense elektriska componenter får endast iordningställas resp. genomforas av auktoriserad elfackman eller på en av vara service-verkstäder. De lokala föreskrifterna, i synnerhet vad det gäller skyddsätgärder, skal alltid beaktas.

Reparationer på övriga delar på maskinen fär endast genomforas av tillverkaren eller på en avvara serviceverkstäder.

Använd endast original-reservdelar och original tillbehör. Om andra delar an originaldelar används kan detta leda till olycksfall. För skador som följd av att andra delar an originaldelar har används ansvarar tillverkaren inte.

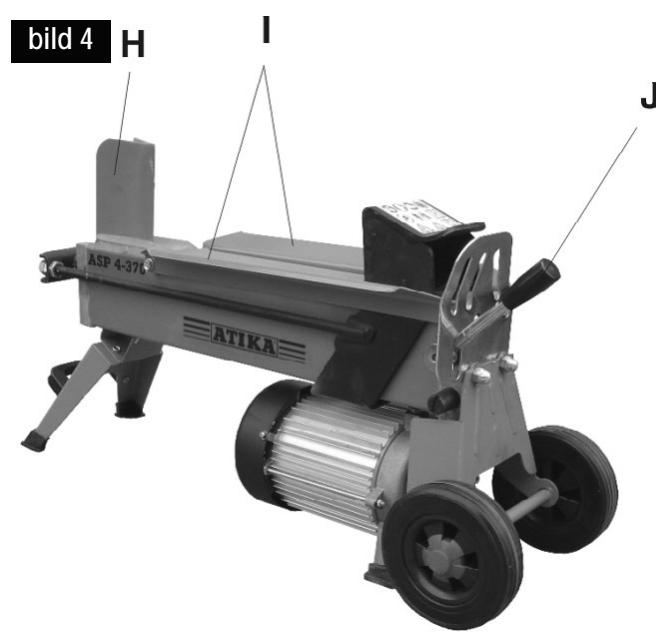

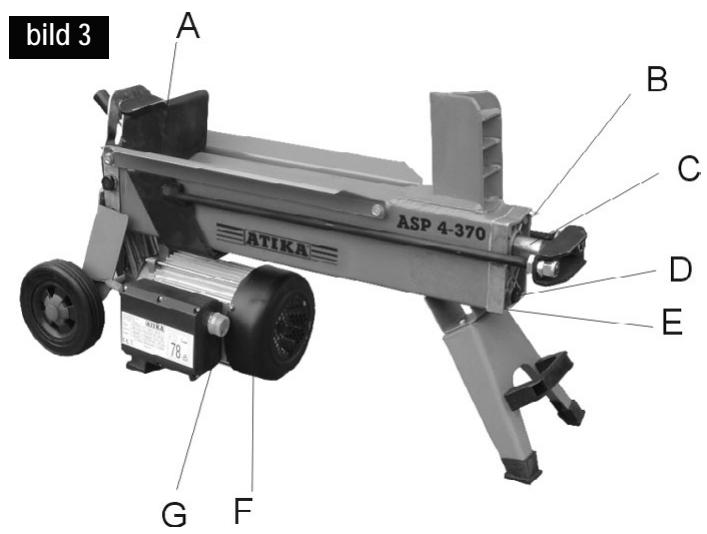

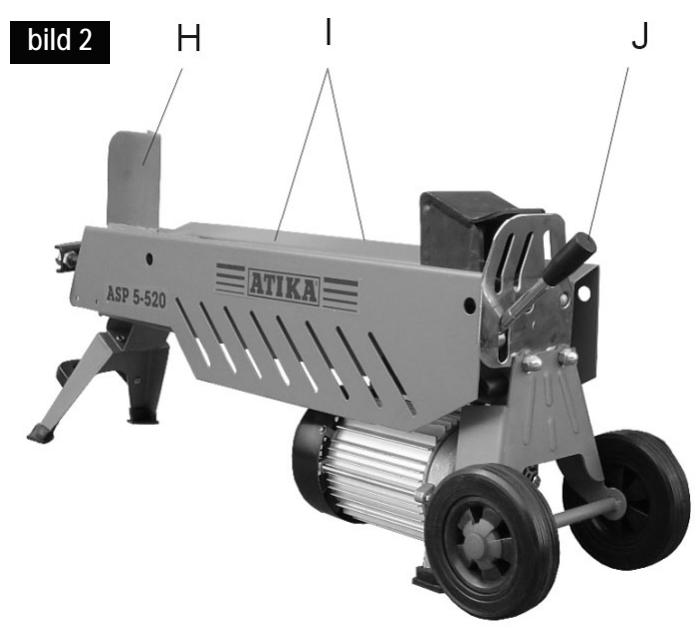

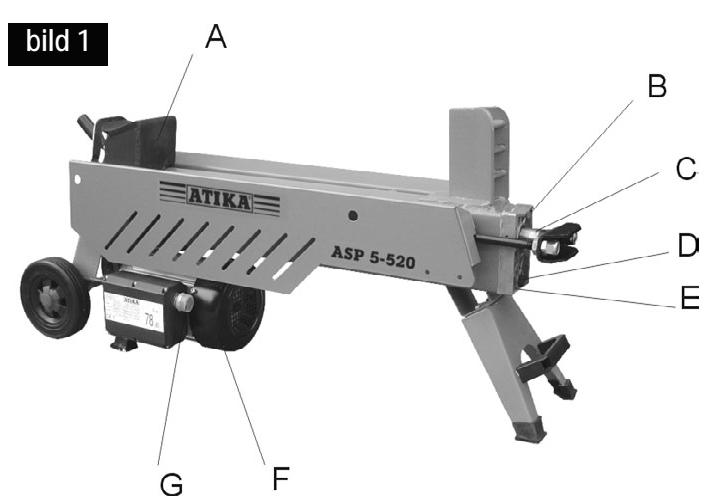

Beskrivning

A | Paskjutare
B | Luftskruv
C | Kolvstang
D Oljesticka
E | Cylinderkäpa

F | Elmotor
G | Manöverknapp
H | Kniv
I | Ledare
J | Manöverspaken

Placering

För en bekvam arbetsställingen, ställ klyven på en 60 - 75 cm hög arbetsyta.

Blockera hjulen med kilar for att undvika rulling under arbetet.

Kontrollera att arbetsytan uppyfyller foljande krav:

Halksaker
- Jämn
Ingen risk att nagon snubbar
Tillrackligt god belysning

Använd inte maskinen i narheten av naturgas, bensinrännor erler annat latt brannbart material.

Idrifttagande

• Kontrollera att maskinen ar komplett monterad och att alla anvisningar har beaktats i samband med monteringen.

• Kontrollera följande inför varje gäng som du användernaskinen:

• Om anslutningsledninger ar skadade (sprickor, snitt eller dylikt).

Använd inga defekta ledninger

• Om själva maskinen eventuellt kan vara skadad (se avsnittet „Saker användning")
• Om alla skruvar ar ordentigt atdragna.
• hydrauliken (lackage)

(1) Nätanslutning

• Kontrolera att spanningsen som står på maskinens typskylt stämmer överens med nätspanningsen och anslut maskinen till att foreskrivet el-uttag.
• Använd endast skarvledninger med tillräckligt stort tvärsnitt.
  ■ Anslut maskinen med en Fi-skyddsbrytare (felstromsskyddsbrytare) 30mA .

Sakringar: 16 A

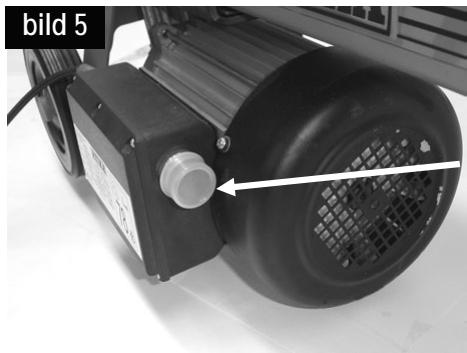

Manöverknapp

Manöverknapp

Inkoppling

Tryck på den gröna knappen. Motorn går sö länge som Du häller den gröna knappen intryckt.

Frankoppling

Slapp den grona knappen.

Använd aldrig en apparat vars manöverknapp inte fungerar ordentigt. Se till att defekta manöverknappar repareras aller bytas ut omedelbart.

i Hydralik

Använd aldrig maskinen om risker uppstäp.g.a. hydraulikvatska.
- Kontrollera att maskinen och arbetsområdet Å rena och inte uppvisar nagra oljefläckar.

Risk for halka och brand!

• Kontrollera med jämna mellanrum att det finns tillräckligt med hydrauloljä i tanken (se Underhäll och skötsel)

Innehall:

2,7 liter

ASP 4-370

3,2 liter

ASP 5-520

i Att arbeta med vedklyven

! Komplettender SÄKERHETSANVISNINGAR

Vedklyven fãr anvãandas av endast en person.
- Maskinen fär användas endast av personen over 18 árs alder vilka har LAST och Förstätt manualen.
Använd skyddsutrustning (skyddsglasogon/-visir, handskar, skyddsskor), som skydd mot ev. skador.
- Klyv aldrig stockar som innehäller spik, trad aller andra foremål.
- Kluven ved och span utgor i sig en fara - man kan snubbla, slinta eller falla omkull på veden - hall daför ordning i området rund klyven.
Lagg aldrig händerna på rörliga maskindelar nar maskinen ar igång. Beakta sakerhetsavstandet till stock, paskjutare och kniv sä att inte händerna skadas.
Klyv enbart tr som motsvar den max. tillatna langden.

Vad kan jag klyva?

Storlek på stockarna

	ASP 4-370	ASP 5-520
Längd på stocken:	max. 370 mm	max. 520 mm
Diameter på stocken:	50 – 250 mm

Diametern ar ett rekommenderat riktvärde aftersom:

Tunnare stockar kan vara svara att klyva om de innehaller kvisthal eller om fibrerna ar for starka.
- Tjockare traën 250~mm kan klyvas om fiberna ar glatta och mjuka.

Klyv inga grona stockar. Torra, lagrade stockar går mycket enklare att klyva och fastnar inte lika lätt som grona (våta) stockar.

Handhavande

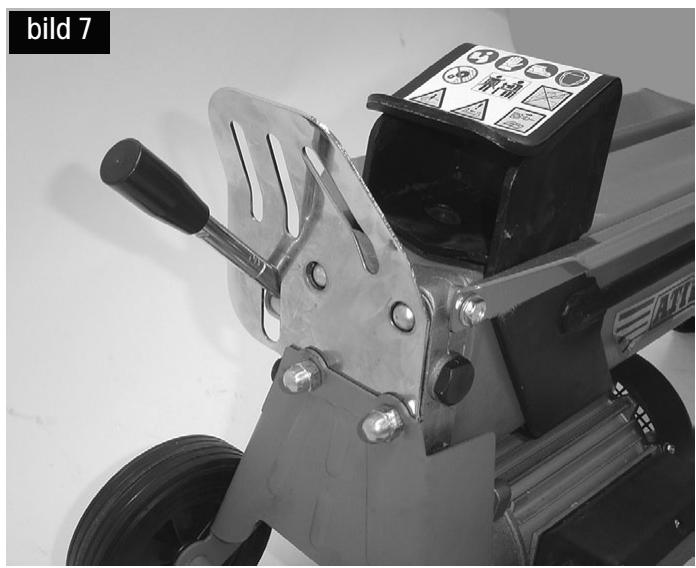

Tvahandsfattning

1. Tryck på manöverknapp på elmotorn. Vänta att ögonblick tills att motorn harkommen upp i slutvarvtalet och trycket i hydraulikpumper har genererats - bild 5.
2. Tryck manöverspaken nedāt samtidigt - bild 6.

Paskjutaren skjuter stocken mot kniven, och stocken klyvs.

1. Släpp manöverspaken och manöverknapp. Paskjutaren gär tillbaka till utgangslaget - bild 7.

Att tänka på:

Forberedelser:

Forbered stockarna sä att de ligger inom max.dimensinerna (370 / 520 mm langd, Ø 50 - 250 mm). Se till att veden ar rakt kapad.

Lägg stocken i klyven sö att risken För personskador minimeras (risk För snubbling).

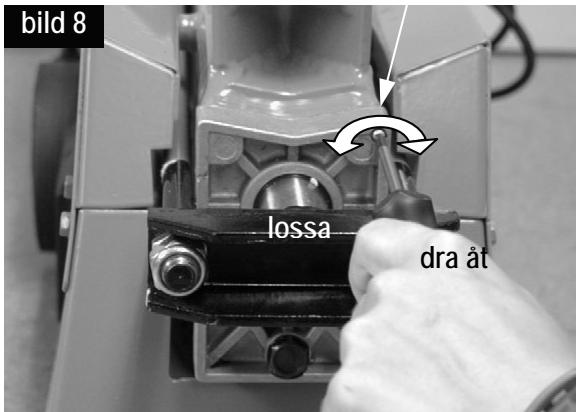

Avluftning

Lossa på luftskruven 3 - 4 varv - bild 8.
Draatory skruven igen nar klyvningen ar avslutad.

Luftskruv

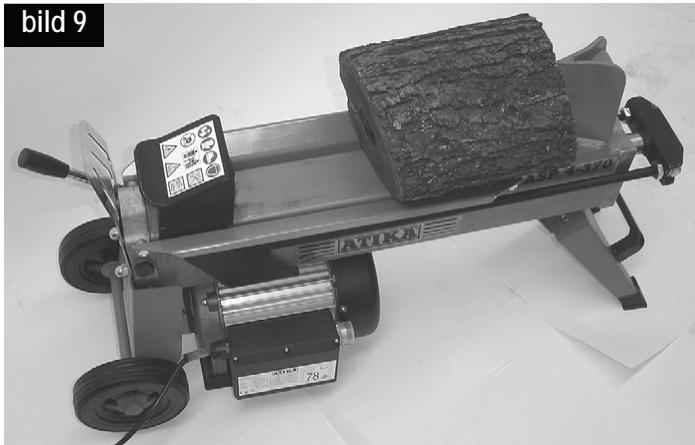

Vedklyvning:

Lagg stocken i langsriktingen och plant på huvudramen till klyven. Stocken maste befinna sig i styrplätarna. Bild 9

Lagg aldrig stocken snett pa huvudramen. Bild 10

Se alltid till att eggen och paskjutaren kan gripa tag i stockändarna lodrätt.
Klyv aldrig tvä stockar i ett och sama moment.

Lagg aldrig på extrastockar eller byt ut stockar under pågående klyvning.

Försek aldrig framtvinga klyvning genom att hälla kvar paskjutningen i flera sekunder. Detta kan Förorsaka skada på maskinen.

Placera stocken på nytt i huvudramen och upprepa klyvningen, eller ta en annan stock.

Hur lossar jag en fastkländ stock?

1. Slapp manöverspaken och manöverknappör att få stammedbringaren att ätervända.
2. Lagg en trekantig trakil under stocken. Kor ut paskjutaren sa att den trycker in kilen under den fastklamda stocken.
3. Om inte stocken lossnar, maste man anvanda storre kilar.

Hamra aldrig på den fastklåmda stocken nr den lossnar ochhall aldrig händerna nara stocken.

Beinte om hjalp.

Försök inte att fã loss stocken med hjälp av verktyg - motorblocket kan ta skada.

När arbetet ár klart:

Se till att stammerbringaren har akt tillbaka till sitt utgangslage.
Dra ur natakontakten.
Skruva tillbaka luftskruven. Bild 8
Beakta varningarna och skötselanvisingarna.

Underhäll och skötsel

Dra ur nätkontakten före underhäll och skötsel.

Använd skyddshandskar För att undvika skador på händerna.

(1) Beakta följande für att fä en lang livstid på maskinen:

• Rengör maskinen ordentlich after avsutat arbete.
• Ta bort kādrester.
  Olja in kolvången (bild 1/3) med jämna mellanrum. Använd en miljövänlig sprayolja.
• Kontrollera oljenivān resp. byt ut oljan

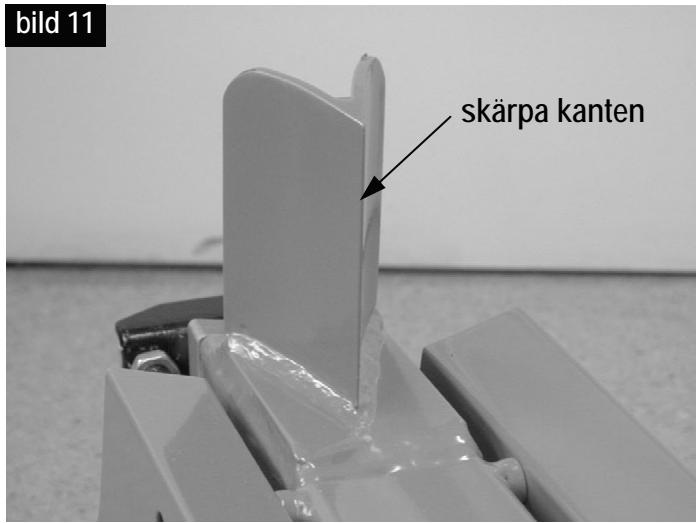

Skärpning av kniven

När maskinen har används en langre tid, eller om klyveeffekten har minskat, kan man vässa kniven med en fin fil (ta bort grader). Bild 11

Hur kontrolleras oljenivân?

1. Paskjutaren maste stä i utgangsläget.

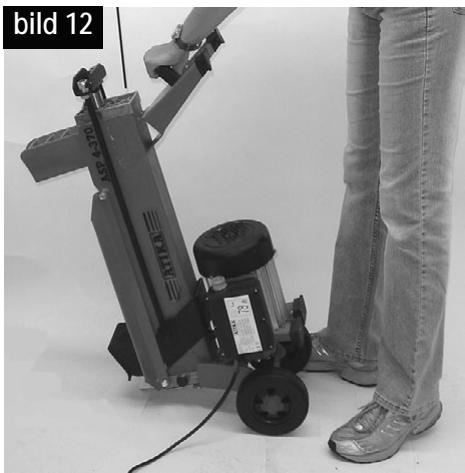

2. Tippa klyven sā att pafyllningsöppninger pekar uppāt. Bild 12

Be om hjälp for att hälla upp och fast klyven.

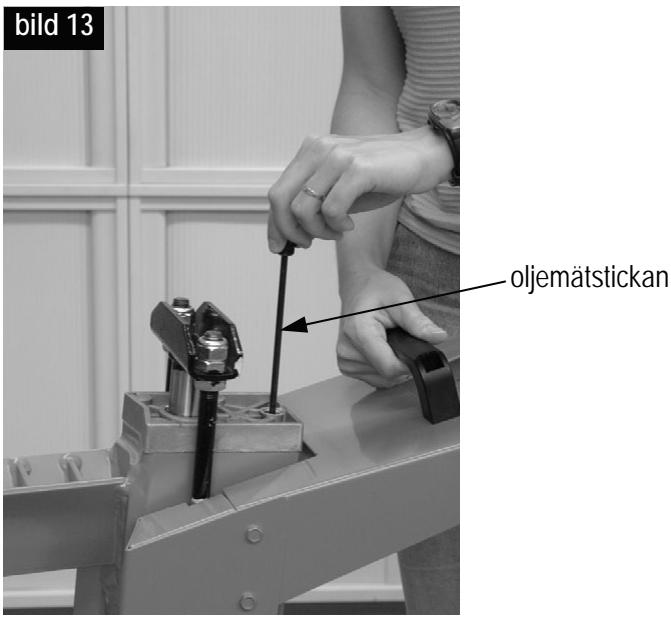

1. Skruva ur oljemätstickan - bild 13. Akta oljetatningen.
2. Rengör oljemätstickan och oljetatningen.
3. Satt tillbaka stickan i öppingen sä langt in det gär.
4. Dra ut oljectickan ingen.

Om oljenivan ligger mellan de bada marketingarna, finns det tillrackligt med olja i behallen.
Om oljenivan ligger nedanfor den nedre markeringen, maste man fylla på olja. Anvand en ren tratt.

nedre markingering ovre markingering

1. Kontrollera oljetätningen. Om den är skadad maste den bytas ut.

Oljesticka

1. Skruva tillbaka oljemätstickan.

OBS! För att inte oljetätningen och gangorna i cylinderkapan skall skadas, fär skruven inte dras at for hårt.

Garantievillkor

Var vänlig beakta bifogade garantivillkor.

När skall oljan bytas?

Första oljebyte after 50 arbetstimmar,ärefter var 250:e arbetstimme.

Uttbyte:

1. Paskjutaren maste sti utgangslaget.
2. Ställ ett kärl, som rymmer minst 4 liter olja, under klyven.
3. Skruva ur oljemätstickan. Akta oljetätningen.
4. Tippa sedan maskinen sä att oljan rinner ut i kärlet.
5. Tippa maskinen sä att oljepäfyllningsöppningen pekar uppät - bild 12.

Be om hjälp För att hälla upp och fast klyven.

1. Fyll på ny hydraulikolja (2,7 / 3,2 liter) med hjälp av en ren tratt.
2. Rengör oljemätstickan och oljetatningen.
3. Kontrollera oljetätningen. Om den ar skadad maste den bytas ut.
4. Skruva tillbaka oljemätstickan. OBS! För att inte oljetatningen och gangorna i cylinderkapan skall skadas, fär skruven inte dras Åt for hårt.

Ta hand om den gamla oljan på föreskrivet satt (avfallsanlaggning). Det ar inte tillatet att hälla ut oljan i marken eller att blanda ut den i annat avfall.

(i) Hydraulolja

Vi rekommenderar foljande hydrauloljor for hydraulikcylindern:

Shell Tellus T 22
Aral Vitam Gf 22
BP Energol HLP 22 bestallningsnr. 400142 (1 liter)
Mobil DTE 11
ellerkivardig

Använd inga andra oljesorter. Används andra oljesorter, paverkas hydraulcylinderns Funktion.

Problemlösningsguide

Problem	Möjlig orsak	Åtgård
Stocken klyvs inte (for låg klyvikraft)	→ Stocken ligger fel → Stocken ar langre/större an tillåt, ihrer trät ar for hört → Kniven klyverinte → Oljeläckage → För lågt hydrauliktryck → fel anslutningsledning (längreän 10 m aller for litet ledartvärsnitt)	→ Lagg i stocken rätt → Kapa stocken till rätt mätt → Vässa kniven (ta bort grader eller jack) → Lagg en bitkartong under klyven für att se var lättan finns. Kontakta tillverkaren. → Kontrolera oljenivån. Fyll ev. på olja. Om problemet intelöses: Kontakta tillverkaren. → Använd rätt anslutningsledning
Påskutaren svajar erller skakar kraftigt;när den körs ut	→ Luft i kretslroppet	→ Öppna luftskruven → Kontrolera oljenivån. Fyll ev. på olja. Om problemet intelöses: Kontakta tillverkaren.
Påskutaren Åker inte ut	→ Defekt hydraulikpump	→ Kontakta tillverkaren.
Motorn startar inte	→ Ingen nätspänning → Defekt anslutningskabel → Elektromotor defekt	→ Kontrolera säkringen (16 A) → Byt ut anslutningskabeln, eller lät elektriker kontrolera den → Kontakta tillverkaren.
Oljeläckage vid oljemätstickan	→ Otät oljetätting vid oljestickan	→ Byt ut oljetättingen

Tekniska data

Model	ASP 4-370	ASP 5-520
Typ	ASP 4	ASP 5-520
Klyvningskraft	40 kN (4 t) ± 10 %	50 kN (5 t) ± 10 %
Vedlängd	370 mm	520 mm
Stockdiameter		50 – 250 mm
Klyvlängd	302 mm	392 mm
Diameter kolvständig		30 mm
Hydraulolja (max.)	2,7 liter	3,2 liter
Elmotoreffekt		P = 1500 W (S3)
Anslutting		230 V ~ 50 Hz
Varvital		2850 min-1
Dimensioner	Längd 770 x bredd 260 x höjd 455 mm	Längd 940 x bredd 260 x höjd 455 mm
Vikt	36 kg	44 kg

intygar med ensamansvar att nedanstäende produkt, Vedklyv ASP 4, ASP 5-520

for vilket detta intyg galler, uppyller, grundlaggande sakerhets- och halsoskyddsfareskrifter enligt EG-norm 98/37/EG, somt uppyller kraven enligt ovriga gallnade EG-normer
