NÁVOD K OBSLUZE ASP 4-370 ATIKA

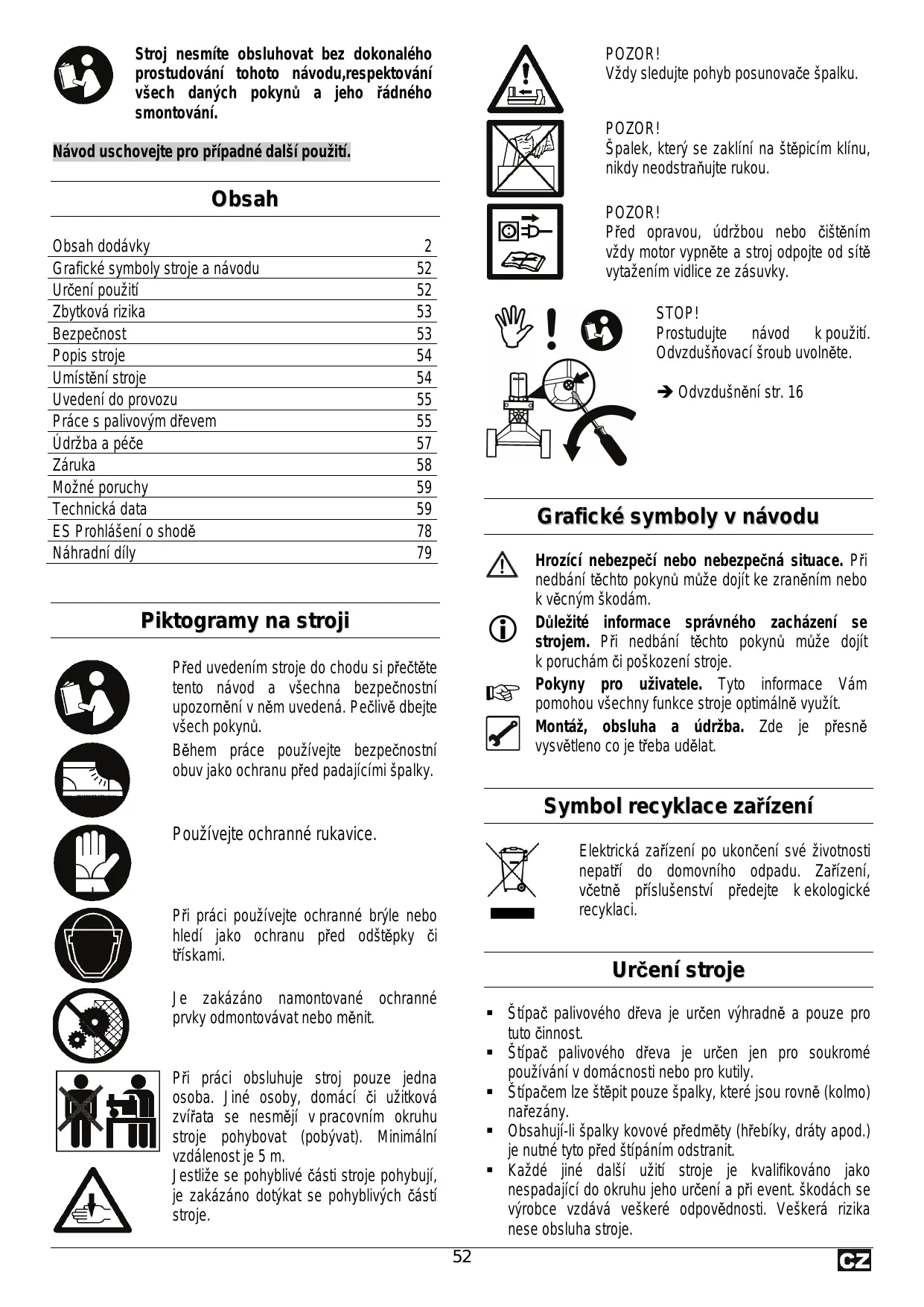

Stroj nesmíte obsluhovat bez dokonalého prostudování tohoto návodu,respektování všech daných pokynů a jeho řádného smontování. POZOR! Vždy sledujte pohyb posunovače špalku. POZOR! Špalek, který se zaklíní na štěpicím klínu, nikdy neodstraňujte rukou. Návod uschovejte pro případné další použití. Obsah Obsah dodávky Grafické symboly stroje a návodu Určení použití Zbytková rizika Bezpečnost Popis stroje Umístění stroje Uvedení do provozu Práce s palivovým dřevem Údržba a péče Záruka Možné poruchy Technická data ES Prohlášení o shodě Náhradní díly POZOR! Před opravou, údržbou nebo čištěním vždy motor vypněte a stroj odpojte od sítě vytažením vidlice ze zásuvky.

STOP! Prostudujte návod k použití. Odvzdušňovací šroub uvolněte. Î Odvzdušnění str. 16 Grafické symboly v návodu Piktogramy na stroji

Před uvedením stroje do chodu si přečtěte tento návod a všechna bezpečnostní upozornění v něm uvedená. Pečlivě dbejte všech pokynů. Během práce používejte bezpečnostní obuv jako ochranu před padajícími špalky.

Hrozící nebezpečí nebo nebezpečná situace. Při nedbání těchto pokynů může dojít ke zraněním nebo k věcným škodám. Důležité informace správného zacházení se strojem. Při nedbání těchto pokynů může dojít k poruchám či poškození stroje. Pokyny pro uživatele. Tyto informace Vám pomohou všechny funkce stroje optimálně využít. Montáž, obsluha a údržba. Zde je přesně vysvětleno co je třeba udělat. Symbol recyklace zařízení Používejte ochranné rukavice. Elektrická zařízení po ukončení své životnosti nepatří do domovního odpadu. Zařízení, včetně příslušenství předejte k ekologické recyklaci. Při práci používejte ochranné brýle nebo hledí jako ochranu před odštěpky či třískami. Určení stroje Je zakázáno namontované ochranné prvky odmontovávat nebo měnit. ƒ Štípač palivového dřeva je určen výhradně a pouze pro tuto činnost. ƒ Štípač palivového dřeva je určen jen pro soukromé používání v domácnosti nebo pro kutily. ƒ Štípačem lze štěpit pouze špalky, které jsou rovně (kolmo) nařezány. ƒ Obsahují-li špalky kovové předměty (hřebíky, dráty apod.) je nutné tyto před štípáním odstranit. ƒ Každé jiné další užití stroje je kvalifikováno jako nespadající do okruhu jeho určení a při event. škodách se výrobce vzdává veškeré odpovědnosti. Veškerá rizika nese obsluha stroje. Při práci obsluhuje stroj pouze jedna osoba. Jiné osoby, domácí či užitková zvířata se nesmějí v pracovním okruhu stroje pohybovat (pobývat). Minimální vzdálenost je 5 m. Jestliže se pohyblivé části stroje pohybují, je zakázáno dotýkat se pohyblivých částí stroje.

ƒ Nikdy nespouštějte stroj, nachází-li se v jeho blízkosti další osoba. ƒ Nenechávejte stroj bez dozoru. ƒ Udržujte pracoviště v pořádku.Nepořádek může být příčinou úrazu. ƒ Nepřetěžujte stroj. Výsledky práce jsou nejlepší pracujeteli s udanými výkonnostními hodnotami. ƒ Stroj provozujte pouze s řádně namontovanými ochrannými prvky a neměňte na stroji nic co by mohlo ovlivnit bezpečnost práce. ƒ Stroj neupravujte a jeho části neměňte. ƒ Stroj nestříkejte vodou (nebezpečí úrazu el. proudem). ƒ Stroj nenechávejte na dešti a stejně tak při dešti nepracujte. ƒ Stroj uschovejte na suchém místě a ne v dosahu dětí. ƒ Stroj vypněte a odpojte od sítě při − opravách − údržbě a čištění − odstraňování poruch − transportu − opuštění stroje (i krátkodobě) ƒ Kontrolujte stroj z hlediska event.poškození: − před každým započetím práce musí ochranné prvky být pečlivě prověřeny z hlediska jejich bezvadné funkce. − Přezkoušejte, zda některé části stroje nejsou poškozeny nebo defektní. Veškeré části stroje musí být správně namontovány a splňovat všechny podmínky pro bezchybný a bezpečný provoz. − poškozené bezpečnostní prvky nebo jiné části musí být prostřednictvím odborné firmy opraveny nebo vyměněny (není-li uvedeno v návodu jinak). − poškozené či nečitelné bezpečnostní samolepky na stroji je třeba vyměnit. Zbytková rizika I přes správné užití stroje a při dodržení všech předepsaných bezpečnostních pokynů je nutno vzhledem ke konstrukci stroje a způsobu jeho užití, počítat s jistými tzv.zbytkovými riziky. Tato zbytková rizika lze minimalizovat pouze jestliže bezpečnostní pokyny, návod k použití a okruh určení stroje dokonale prostudujete a respektujete. Při vlastní práci ohleduplnost a opatrnost zmenšují rizika zranění nebo jiných škod. ƒ Ignorování nebo jen přehlédnutí bezpečnostních pokynů a opatření mohou mít za následek zranění obsluhy či jiných osob nebo majetkových škod. ƒ Ohrožení el. proudem, při použití nevhodných kabelů nebo nevhodného připojení k el. síti. ƒ Dotýkání se el. částí pod proudem při odkrytých el. prvcích stroje. ƒ Nebezpečí popálení a uklouznutí způsobené vyteklou hydraulickou kapalinou. Dále se mohou objevit jistá skrytá rizika i přes veškerá zde uvedená upozornění. Bezpečnost práce Před uvedením do provozu čtěte a dbejte všech pokynů zde uvedených, jakož i ve Vaší zemi platných předpisů pro provoz podobných strojů jen tak chráníte sebe a ostatní před možnými zraněními.

Veškeré bezpečnostní pokyny předejte všem osobám, které se strojem pracují.

Návod spolu s bezpečnostními pokyny uschovejte. Elektrická bezpečnost ƒ Provedení přípojného kabelu podle IEC 60245 (H 07 RNF) s průměrem vodičů od nejméně 2,5 mm2 při délce kabelu max. do 10 m. ƒ Nikdy nepoužívejte kabel delší než 10 m. Delší kabely mohou způsobit výpadek proudu. Motor nedosáhne svého maximálního výkonu, funkce stroje je redukována. ƒ Při pokládání přípojného kabelu dbejte na to, aby nebyl překroucen nebo skřípnut a aby přípojné spojení (vidlice, zásuvka) nebylo vlhké. ƒ Nepoužívejte kabel, který není pro připojení určen. Chraňte kabel před horkem, olejem a ostrými hranami. Při odpojování vidlice ze zásuvky netahejte za kabel. ƒ Prodlužovací kabel pravidelně kontrolujte a je-li poškozen ihned jej vyměňte. ƒ Nepoužívejte žádné vadné přípojné kabely. ƒ Ve venkovním prostředí použijte pouze kabel, který je pro práci pod širým nebem schválen. ƒ Nikdy nepoužívejte provizorní připojení el. proudu ke stroji. ƒ Ochranné el. prvky nikdy nepřemosťujte nebo nevyřazujte z provozu. El.připojení resp. oprava el.částí stroje musí být svěřena ƒ Před uvedením do provozu se řádně se strojem seznamte prostřednictvím návodu. ƒ Neužívejte stroj k jiným účelům než je zde popsáno. ƒ Užívejte bezpečné pracovní místo. ƒ Postavte se na pracovní místo, které se nachází za podavačem v prostoru ovládací rukojeti. Nikdy nestůjte v oblasti štípacího klínu. ƒ Nikdy nestoupejte na stroj. ƒ Při práci buďte pozorný a soustředěný. Pracujte s rozvahou. Stroj nepoužívejte: − jste-li unavený − jste-li pod vlivem alkoholu, drog či léčiv, která snižují koncentraci a reakci. ƒ Při práci noste ochranné brýle nebo hledí, ochranu uší, popř. pracovní rukavice, pracovní boty s ocelovou špičkou. Pracovní oděv noste bez volných částí a pracujte bez ozdob, která by mohly být zachyceny pohyblivými částmi stroje. ƒ Obsluhující je při práci zodpovědný vůči dalším osobám. ƒ Děti a mladiství do 18 let nesmějí stroj obsluhovat. ƒ Nepouštějte děti do pracovního okruhu stroje.

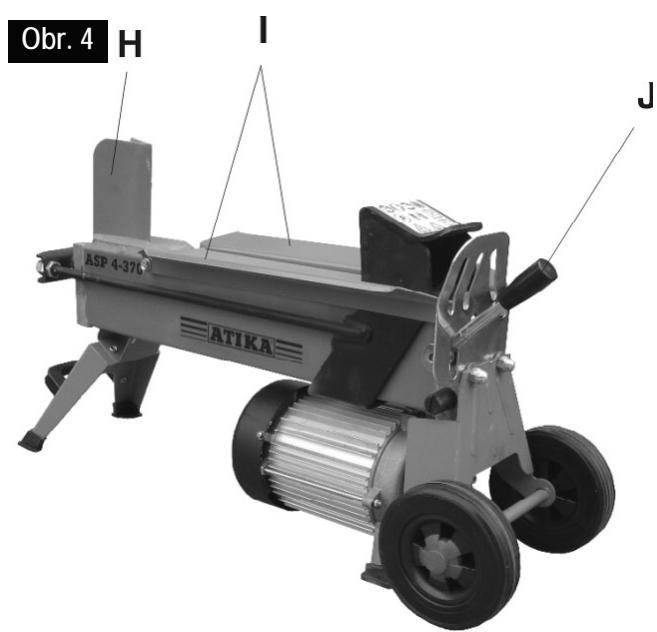

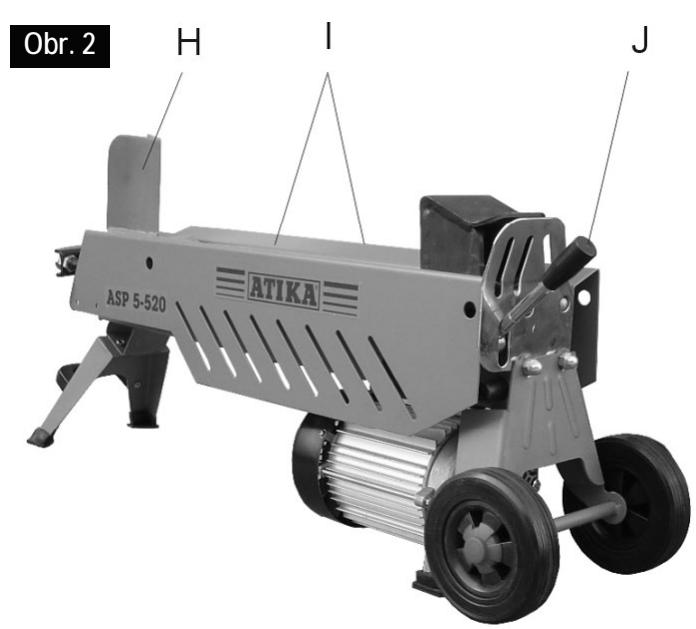

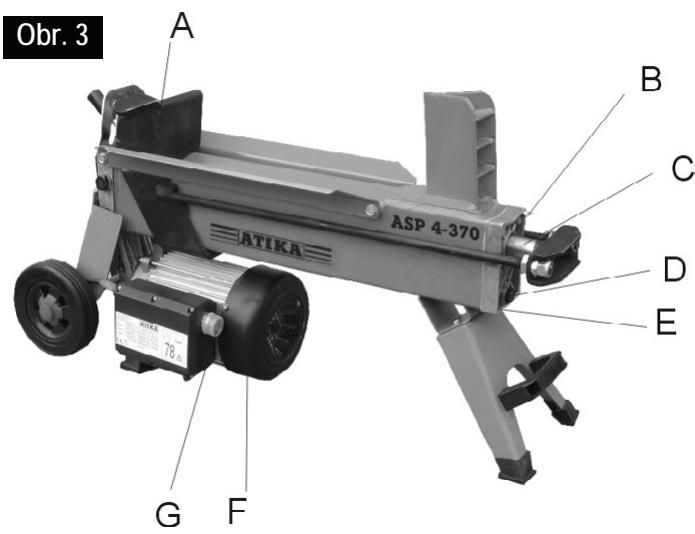

odborné elektrofimě nebo našemu servisnímu středisku. Dbejte na splnění místních bezpečnostních předpisů a opatření. Opravy ostatních částí stroje provádí buď výrobce nebo jím pověřená firma. Při výměně částí stroje používejte pouze originální díly. Použití jiných náhradních dílů může zapřičinit úrazy či poškození majetku. V těchto případech se výrobce vzdává veškeré zodpovědnosti. Obr. 3 Popis přístroje Obr. 1 Obr. 4 Obr. 2

posunovač špalku odvzdušňovací šroub pístní tyč měrka oleje Kryt válce

elektromotor ovládací tlačítko štípací klín vodicí plech.lože dřeva ovládací rukojeť Umístění stroje Abyste mohli pracovat pohodlně, postavte stroj na pracovní plochu vysokou ca. 60 – 75 cm. Zablokujte kolečka klíny pro znemožnění posunu během práce. Dbejte na to,aby pracoviště splňovalo následující podmínky: − protiskluzová podlaha − rovná podlaha − eliminace možnosti klopýtnutí − dostatek světla Stroj neprovozujte v blízkosti zemního plynu, benzinových výparů nebo dalších těkavých látek, které jsou vznětlivé.

Uvedení do provozu ƒ Ujistěte se, že stroj je kompletně smontován dle předpisů. ƒ Před uvedením do provozu zkontrolujte: − přípojný kabel na poškození či defekt (takové kabely nelze použít). − poškození přístroje (viz Bezpečnost práce) − že všechny šrouby jsou řádně dotaženy. − hydrauliku na únik oleje

ƒ Štípač obsluhuje pouze 1 osoba. ƒ Štípač mohou obsluhovat pouze osoby starší 18 let, které byly dokonale seznámeny s návodem a se všemi bezpečnostními pokyny. ƒ Při práci vždy noste ochranné brýle, ochranu uší, pracovní obuv, rukavice a řádný pracovní oblek. ƒ Nikdy neštípejte špalky, které obsahují cizorodé předměty (kov). ƒ Rozštípané špalky představují nebezpečný pracovní prostor. Nebezpečí klopýtnutí, uklouznutí nebo pádu. Udržujte pracoviště vždy uklizené. ƒ Při zapnutém stroji nepřibližujte ruce k pohyblivým částem stroje. Dodržujte bezpečnou vzdálenost od špalku, posunovače a štípacího klínu. ƒ Štípejte jen dřevo, které odpovídá maximální zpracovávané délce. Připojení k síti ƒ Porovnejte napětí uvedené na typovém štítku stroje s napětím ve Vaší síti. Stroj připojte na odpovídající napětí do řádné předpisové zásuvky. ƒ Použijte kabel s dostatečným průřezem. ƒ Připojení stroje proveďte přes proudový chránič s vybavovacím proudem max. 30 mA.

Jištění:16 A Stroj smí být připojen pouze na síť jištěnou 16 A jističem.

Práce se štípačem palivového dřeva

Co mohu štípat? Velikost štípaného dřeva (špalku). Ovládací tlačítko Délka: Průměr: ASP 5-520 max. 520 mm 50 – 250 mm Průměr špalku je pouze doporučený protože: − tenké dřevo je obtížné štípat jestliže má více suků nebo jestliže dřevná vlákna jsou příliš silná. − silnější dřevo (více než 250 mm) lze štípat jestliže je bez suků a dřevná vlákna jsou hladká a rovně vedena. Ovládací tlačítko Neštípejte zelené špalky (čerstvé). Suché uskladněné dřevo rozštípnete snadněji a nebudete mít problémy s častým „zakousnutím“ dřeva jako u vlhkého špalku. Zapnutí Stiskněte zelený knoflík. Motor běží, dokud držíte stisknutý zelený knoflík. Obsluha Práce obouruč Vypnutí

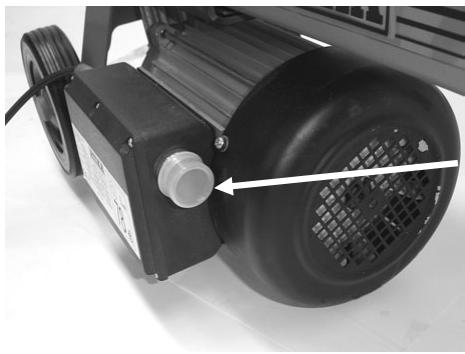

1. Zapněte stroj ovládacím tlačítko. Vyčkejte několik sekund

než motor dosáhne svých otáček a než se hydraulika natlakuje. Obr. 5

2. Stlačte oba ovládací prvky současně dolů. Obr. 6

Î Posunovač špalku zatlačí špalek proti štípacímu klínu. Špalek bude rozštípnut.

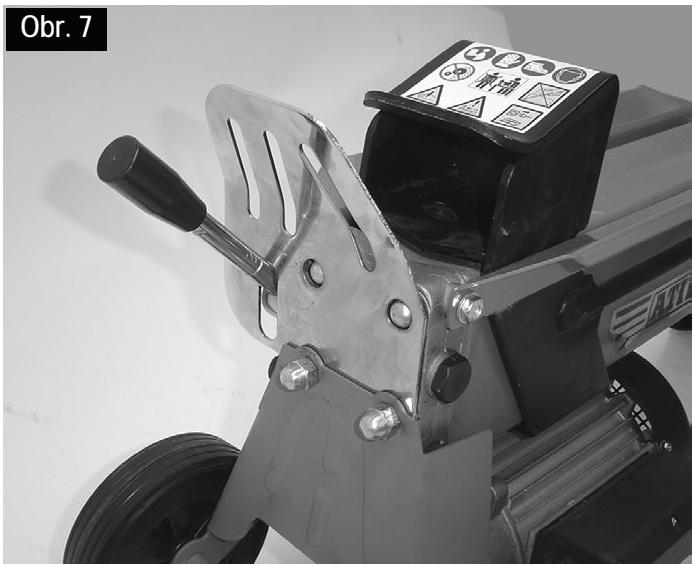

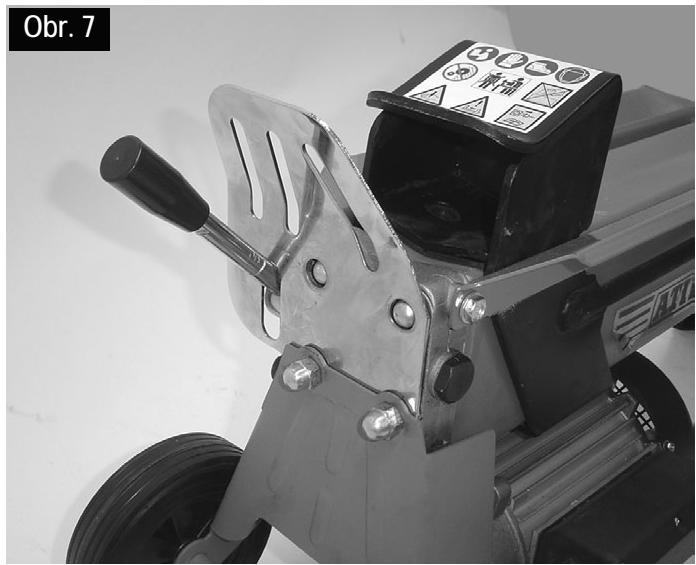

3. Uvolněte ovládací rukojeť a ovládací tlačítko a posunovač

špalku se vrátí zpět do výchozí polohy. Obr. 7 Zelený knoflík opět uvolněte. Nepoužívejte žádný stroj, u kterého ovládací tlačítko řádně nefunguje. Dejte poškozené ovládací tlačítko ihned opravit nebo vyměnit.

ASP 4-370 max. 370 mm Hydraulika ƒ Stroj nikdy nespouštějte hrozí-li nebezpečí prostřednictvím hydraulické kapaliny. ƒ Ujistěte se, že stroj a pracovní místo je čisté bez olejových skvrn. Nebezpečí uklouznutí a nebezpečí ohně. ƒ Pravidelně kontrolujte množství hydraulického oleje v nádrži (viz kapitola o údržbě a péči). Obsah nádrže: 2,7 l ASP 4-370 3,2 l ASP 5-520

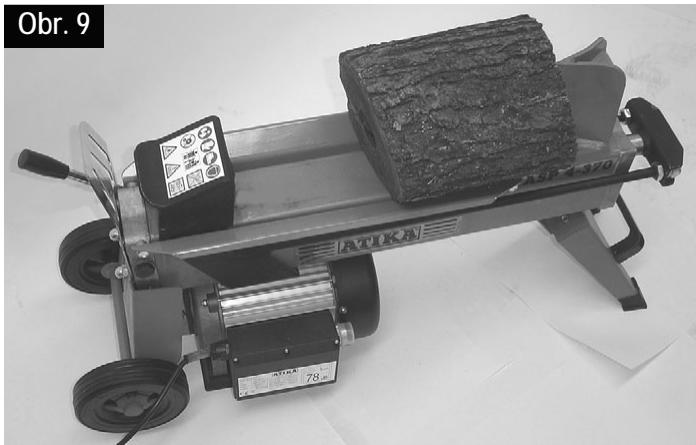

Vypínač Odvzdušňovací šroub Obr. 8 Obr. 6 uvolnit utáhnout ƒ Štípání dřeva: ¾ Śpalek vložte do stroje vždy podélně na plechové lože. Špalek musí být vodicími postranicemi lože „obejmut“. Obr. 9 Obr. 7 Obr. 9 ¾ Špalek nikdy nevkládejte do stroje napříč. Obr. 10 Obr. 10

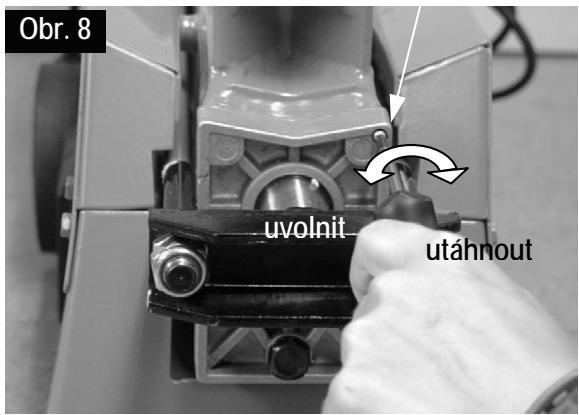

Důležité pokyny pro štípání Příprava: Připravte ke štípání špalky, které odpovídají předem uvedeným rozměrům (délka max. 370 / 520 mm, průměr od 50 do 250 mm) a dbejte aby špalky byly rovně (kolmo) nařezány. Špalek vkládejte do štípače tak, aby pro Vás nevzniklo žádné nebezpečí. Odvzdušnění Uvolněte odvzdušňovací šroub ca o 3-4 otáčky. Obr. 8 Po skončení práce opět šroub utáhněte. ¾ Vždy dbejte na to, aby špalek byl vložen do stroje podélně a rovně, aby štěp probíhal po vláknech dřeva. ¾ Nikdy nezkoušejte štípat 2 ks dřeva v jednom pracovním kroku. ¾ Nikdy špalek v průběhu pracovního kroku neměňte (neopravovat jeho polohu, nebo jej nahrazovat jiným). L Nikdy špalek,který zřejmě nelze rozštípnout,nezkoušejte donutit ke štěpu tím, že budete po dobu více sekund „tlačit“ na ovládací madla. To může vést k poškození motoru.

V takovém případě se pokuste opravit polohu špalku na loži dřeva a opakujte celý postup znovu. V případě, že špalek je vskutku nepoddajný, odložte jej. Jak zkontrolovat stav oleje?

1. Posunovač špalku musí být zpět ve výchozí poloze.

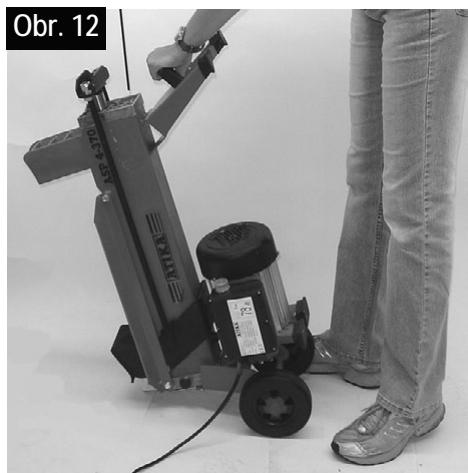

2. Otočte stroj tak,aby otvor pro olej byl nahoře (Obr.12).

Jak uvolnit zaklínovaný špalek ve stroji.

1. Uvolněte ovládací rukojeťi, aby mohl posunovač špalku

2. Pod zaklíněný špalek vložte trojstranný dřevěný klín.

Vyjeďte znovu posunovačem dřeva tak,aby tento tlačil na klín.

3. Jestliže se špalek neuvolní, opakujte stejný postup

s větším dřevěným klínem.

Při uvolňování zaklíněného špalku nepoužívejte násilí (tlučení) a své ruce držte v bezpečné vzdálenosti. Nežádejte další osobu o pomoc. Použijete-li násilí (kladivo atp.) může dojít k prasknutí motorového bloku. Dolní ryska ƒ Ukončení práce Horní ryska

7. Zkontrolujte těsnění. Nesmí být poškozené. Při poškození

jej vyměňte. ¾ Dbejte na to, aby posunovač špalků zajel do své výchozí pozice. ¾ Odpojte stroj od sítě vytažením vidlice ze zásuvky. ¾ Utáhněte opět odvzdušňovací šroub. Obr. 8 ¾ Učiňte kroky popsané v kapitole Údržba a péče. ol. těsnění

8. Zašroubujte měrku opět zpět.

Pozor! Šroub utahujte s citem. Příliš pevné utažení může poškodit těsnění. Údržba a péče o stroj Před těmito pracemi vždy odpojte stroj od sítě (vytažením vidlice ze zásuvky). Obr. 12 Při těchto pracech vždy noste ochranné rukavice.

Při tomto kroku je třeba druhé osoby. Vyšroubujte olejovou měrku. Obr. 13. Pozor na těsnění. Očistěte měrku a těsnění. Ćistou měrku vsuňte opět do otvoru až na doraz. Měrku opět vyjměte. leží-li hladina oleje mezi oběma ryskami, je oleje ve stroji dostatek. je-li hladina oleje pod dolní ryskou, je třeba olej doplnit. Použijte čistý trychtýř. Dbejte na dodržení následných kroků,aby funkce stroje byla zachována. ƒ Po skončení práce stroj řádně vyčistěte. ƒ Odstraňte veškeré zbytky praskyřice. ƒ Pístní tyč naolejujte sprejovým olejem. ƒ Prověřte množství oleje resp. olej vyměňte. Ostření štípacího klínu Po dlouhotrvající práci nebo při sníženém výkonu je třeba štípací klín naostřit. To proveďte jemným pilníkem. Obr. 11 Obr. 11

Obr. 13 Záruka Prosíme, přečtěte si a respektujte přiložené záruční prohlášení a jeho podmínky. Měrka oleje Kdy je nutné olej vyměnit? První olej je třeba vyměnit po 50 pracovních hodinách, potom každých 250 pracovních hodin nebo min. 1x ročně. Výměna oleje:

Posunovač špalku ve výchozí poloze. Nádobu (nejméně 4 l obsah) postavte pod stroj. Vyšroubujte měrku oleje(pozor na těsnění). Nakloňte stroj tak,aby olej vytekl do nádoby. Postavte stroj tak,aby otvor měrky byl nahoře. Obr. 10. Pomoc druhé osoby nutná.

6. Pomocí čistého trychtýře vlijte nový hydraulicky olej (2,7 /

7. Očistěte měrku a těsnění.

8. Přezkoušejte těsnost. Je-li těsnění poškozeno musí být

9. Zašroubujte měrku zpět. Pozor! Abyste nepoškodili

těsnění či kryt válce, utahujte s citem. Starého oleje se zbavte dle zákona (sběrné místo). Je zakázáno starý olej vylévat do půdy či smíchat s odpadem.

Hydraulický olej Pro stroj doporučujeme následující oleje:

Shell Tellus T22 Aral Vitam Gf 22 BP Energol HLP 22 Î objednací čís. 400142 (1 litr) Mobil DT 11 nebo srovnatelné Jiné oleje nepoužívejte. Použití jiného oleje negativně ovlivňuje funkci systému hydrauliky.

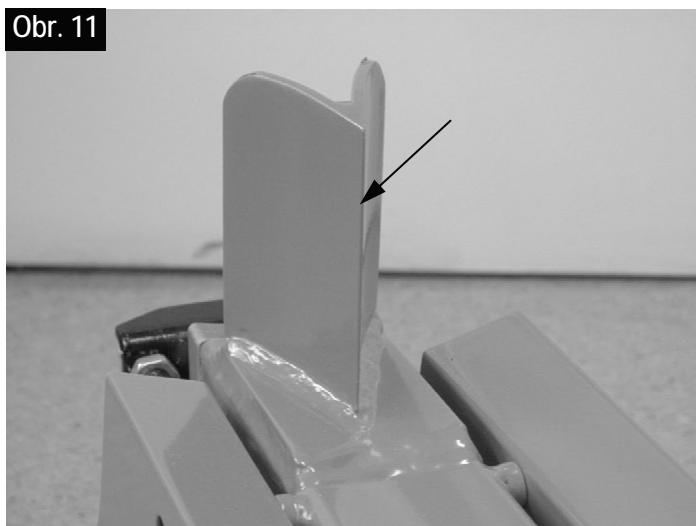

Možné poruchy Závada možná příčina Odstranění ⇒ špatná poloha špalku ⇒ špalek překračuje rozměry ⇒ štíp. klín nerozštěpuje ⇒ únik oleje ⇒ znovu vložit do stroje ⇒ použít dopor. rozměr ⇒ klín naostřit ⇒ vložte pod stroj papír. Zjistíte-li únik, obraťte se na odbornou firmu. ⇒ malý tlak oleje ⇒ kontrola stavu oleje. Jestliže po doplnění nedojde ke zlepšení, obraťe se na odbornou firmu. ⇒ použití kabelu přes 10 m nebo kabelu ⇒ použít předepsaný kabel s malým průřezem vodičů. Posunovač špalku vyjíždí ne rovně a s ⇒ vzduch v systému ⇒ uvolnit odvzdušnění vibracemi ⇒ kontrola oleje ⇒ nejde-li závada takto odstranit, obraťte se na odb. firmu. Posunovač špalku nevyjíždí ⇒ závada v hydr. systému ⇒ odb. firma Motor nefunguje ⇒ závada v el. připojení ⇒ kontrola jištění 16 A ⇒ závada příp. kabelu ⇒ výměna kabelu ⇒ vadný motor ⇒ odb. firma Průsak oleje na měrce ⇒ špatné těsnění ⇒ výměna těsnění Špalek není rozštípnut (slabý výkon) Technická data Model Typ Síla na klínu Délka špalku Průměr špalku Posun na klín Průměr pístní tyče Hydraulický olej (max.) Výkon motoru Připojení Otáčky Rozměry Hmotnost ASP 4-370 ASP 4 40 kN (4 t) ± 10 % 370 mm ASP 5-520 ASP 5-520 50 kN (5 t) ± 10 % 520 mm 50 – 250 mm 302 mm 392 mm 30 mm 2,7 litru 3,2 litru P = 1500 W ( S3 ) 230 V ~ 50 Hz 2850 min -1 Délka 770 x Šířka 260 x Výška 455 mm Délka 940 x Šířka 260 x Výška 455 mm 36 kg 44 kg
