ASP 6 N-400 - Hasító gép ATIKA - Ingyenes használati útmutató

Termék típusa	Fa hasító
Márka	ATIKA
Modell	ASP 6 N-400
Hasítóerő	60 kN (6 tonna)
Max. fa hossz	1050 mm
Fa átmérő	Min. 50 mm - Max. 340 mm
Hasító lökethossz	≈ 500 mm
Előrehaladási sebesség	Körülbelül 0,04 m/s
Visszatérési sebesség	Körülbelül 0,17 m/s
Hidraulikaolaj-kapacitás	4,5 liter
Hidraulikus nyomás	21 MPa (210 bar)
Motor teljesítmény (felvett)	P1 3,0 kW (S6 40%)
Elektromos csatlakozás	400 V 3~ 50 Hz, 16 A
Méretek (H × Sz × M)	760 × 500 × 1520 mm
Tömeg	Körülbelül 99 kg
Asztal állítás	3 magasság (fa hossza akár 1050 mm)
Hasító kereszt	Állítható
Biztonság	Kétkezes vezérlés, vészleállítás, repülés elleni védelem
Karbantartás	Oszlop kenése, olajszint ellenőrzés, olajcsere 500 óránként
Tisztítás	Minden használat után, gyantamaradványok eltávolítása

Gyakran ismételt kérdések - ASP 6 N-400 ATIKA

Hogyan állítsuk be az asztal magasságát az ATIKA ASP 6 N-400 fa hasítón?

Lazítsa meg a reteszelő fogantyúkat, vegye ki az asztalt, majd helyezze be a kívánt pozícióba (magas fa ≤540 mm, közepes ≤750 mm, alacsony ≤1050 mm). Húzza meg újra a fogantyúkat.

Mit tegyünk, ha egy farönk beszorul a hasítóba?

Húzza ki a készüléket a hálózatból. Soha ne használja a kezét. Próbálja finoman kiszabadítani a rönköt egy feszítővassal anélkül, hogy károsítaná az oszlopot. Ne üsse kalapáccsal és ne fűrészelje.

Milyen hidraulikaolajat használjunk és mikor cseréljük?

Használjon olyan olajokat, mint a Shell Tellus T 22, Aral Vitam GF 22, BP Energol HLP 22 vagy Mobil DTE 11. Cserélje az olajat 50 üzemóra után, majd 500 óránként. Engedje le az olajat a leeresztő dugó eltávolításával, és töltsön be kb. 1,5 L új olajat.

Miért nem hasít megfelelően a hasító?

Lehetséges okok: túl kemény vagy túl nagy fa, tompa penge, túl alacsony hidraulikus nyomás, elégtelen olajszint, túl hosszú vagy túl vékony tápkábel. Ellenőrizze ezeket a pontokat, és élezze meg a pengét szükség esetén.

Melyek a fontos biztonsági előírások?

Mindig viseljen kesztyűt, biztonsági cipőt, arcvédőt és hallásvédőt. A gépet egyedül használja, tartsa távol a gyermekeket, ne viseljen bő ruházatot. Karbantartás előtt húzza ki a hálózatból.

Hogyan légtelenítsük a hidraulikus rendszert?

Az első használat előtt kissé csavarja ki az olajtartály kupakját, hogy a levegő távozhasson. Hagyja nyitva működés közben. Szállítás előtt zárja vissza.

A motor forog, de a hasító nem megy le, miért?

Ellenőrizze a motor forgásirányát (lásd nyíl). 400V-os modell esetén cseréljen fel két fázist, ha szükséges. Ha a forgásirány helyes, a szivattyú hibás lehet; forduljon az ügyfélszolgálathoz.

Mekkora a maximális hossz és átmérő a rönkök esetében?

Maximális hossz: 1050 mm. Átmérő: minimum 50 mm, maximum 340 mm. Csak száraz, szög- és drótmentes fát hasítson, a rostok irányában.

Hogyan karbantartsuk a hasító oszlopot?

Rendszeresen kenje vagy olajozza az oszlopot környezetbarát olajjal a vibráció elkerülése és a sima mozgás biztosítása érdekében. Használat után távolítsa el a gyantamaradványokat.

Mit tegyünk, ha a tápkábel megsérül?

Soha ne használjon sérült kábelt. Cserélje ki egy IEC 60245 (H07RN-F) szabványnak megfelelő, minimum 5×1,5 mm² keresztmetszetű (400V-hoz), legfeljebb 10 m hosszú kábelre. Hívjon villanyszerelőt.

HASZNÁLATI ÚTMUTATÓ ASP 6 N-400 ATIKA

kizarolagos feleloseggel, hogy az alabbi termek

Túzifa hasogató ASP 6 N, ASP 6 N - 400 (Sorozatszám: lásd az utolsó oldalon)

megfele l a fent nevezett EK iranyelvek rendelkezeseinek, valamint a kovetkez o iranyelvek rendelkezeseinek: 2004/108/EK.

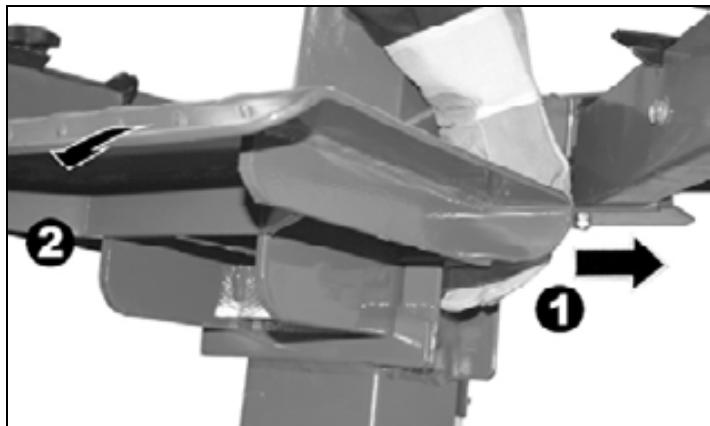

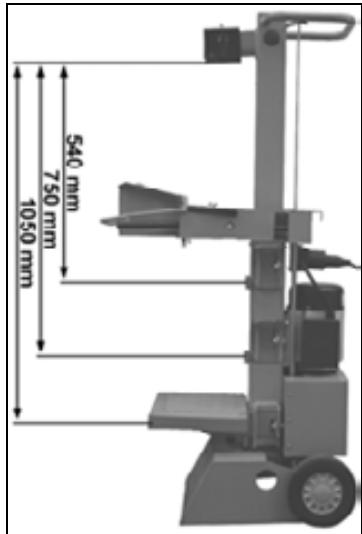

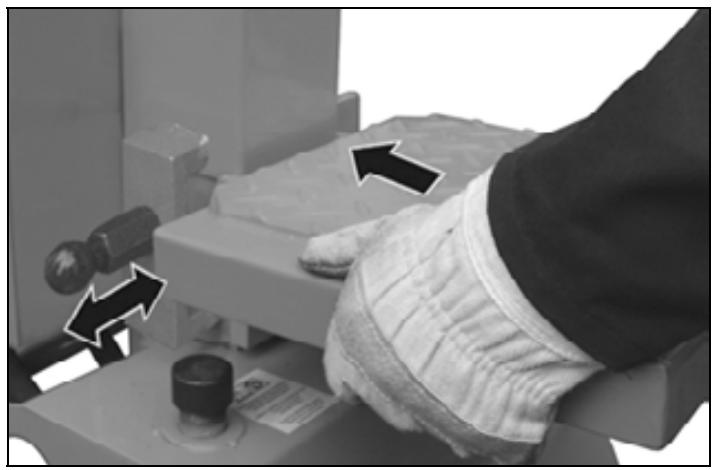

H > Az asztallapot a hasitando faanyag hossztófuggoen harom kulonbozó magassagban lehet rogziteni.

Minden beepitesi helyzethez reteszelcapsulationeget lehet hasznalni.

Az asztalemezt helyezze a megfelelo tartóvasakba.
Ugyeljen arra, hogy a zarocsapszeg a helyere kattanjon.

HR Ploca stola se vec prema duzini drveta koje se zelei cijepati moze postaviti u tri razllicite visine.

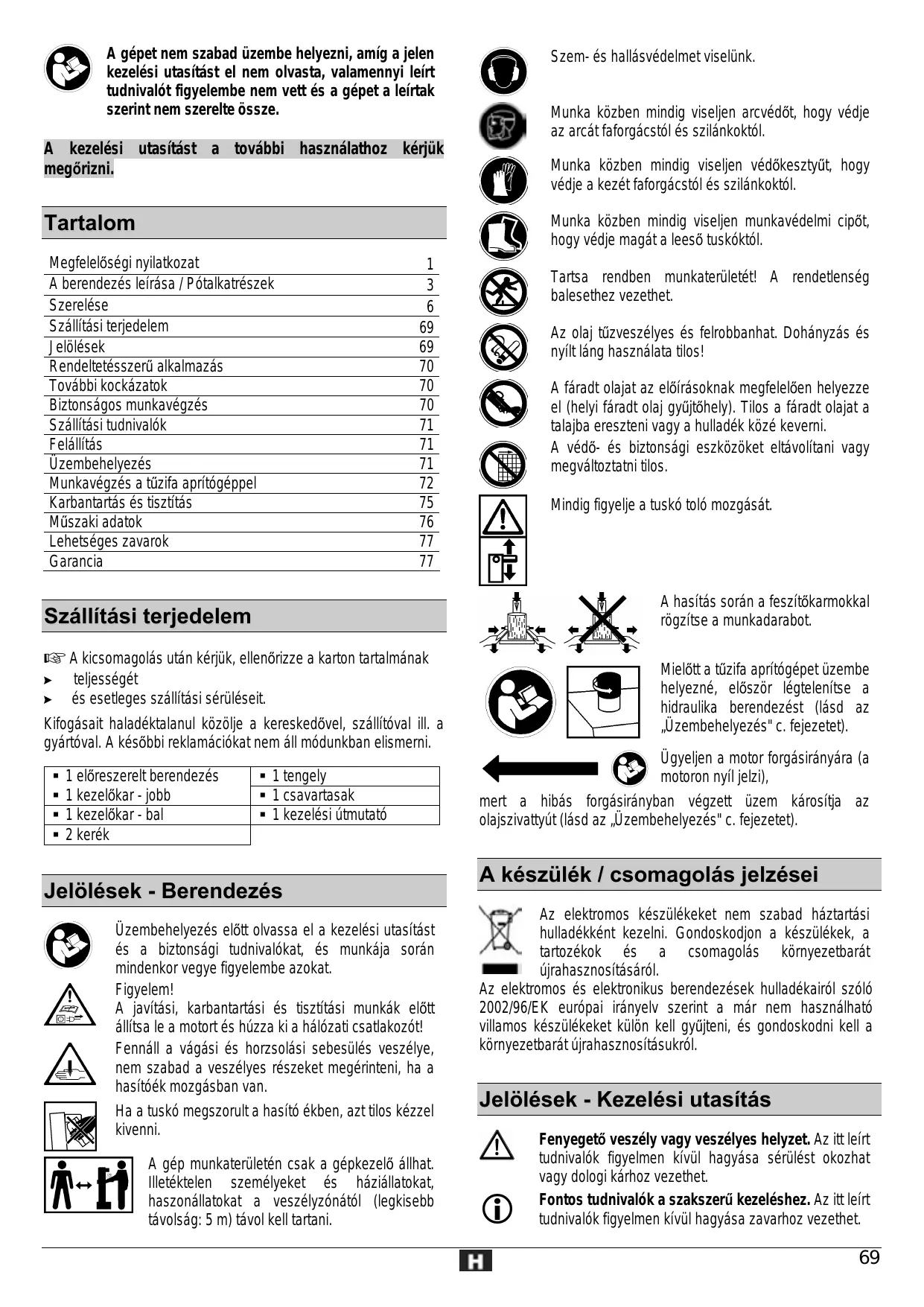

A gépet nem szabad üzembe helyezni, amig a jelen kezelési utasítast el nem olvasta, valamennyi leirt tudnivalóf figyelermbem nenvett es a gépet a leirtak szerint nem szerelte össze.

A kezelési utasítást a további hasznalathoz kérjuk megőrizni.

Tartalom

Megfelelõségi nyilatkozat	1
A berendezés leírása / Pótalkárészek	3
Szerelése	6
Szállítási terjedelem	69
Jelölések	69
Rendeltetesszerő alkalmazás	70
További kockázatok	70
Bizlonságos munkavégzs	70
Szállítási tudnivalók	71
Felálítás	71
Üzembehelyezés	71
Munkavégzs a tűzifa aprítogeppel	72
Karbantartás és tisz tíás	75
Műszaki adatok	76
Lehetséges zavarok	77
Garancia	77

Szállítási terjedelem

A kicsomagolas utan kerjuk, ellenorizze a karton tartalmanak

teljességét
es esetleges szallitasi seruliseit.

Kifogásait haladéktalanul közölje a kereskedövel, szallitóval ill. a gyártóval. A késöbbi reklamácíkat nem all modunkban elismerni.

■ 1 elǒreszerelit berendezés ■ 1 kezelǒkar - jobb	■ 1 tengely
	■ 1 csavartasak
■ 1 kezelǒkar - bal	■ 1 kezelési útmutató
■ 2 kerék

Jelölesek - Berendezés

Uzembehelyezés elott olvassa el a kezelési utasítást és aBiztonsági tudnivalókat,és munkásjorán mindenkor vegye figyelembe azokat.

Figyelem!

A javitasi, karbantartasi es tiszitasi munkak elott allitsa le a motort es huzza ki a halozati csatlakozot!

Fennáll a vágásí és horzsolásí sebesülés veszélye, nem szabad a veszélyes részeket megérinteni, ha a hasítóék mozgásban van.

Ha a tuskó megszorult a hasító ékben, azt tilos kézzel kivenni.

A gép munkaterületén scak a gépkezelö allhat. Illetéktelen személyeket és háziällatokat, haszonállatokat a veszélyzónatl (legkisebb távolság: 5 m) tívol kell tartani.

Szem-és hallásvedelmet viselünk.

Munka kōzben mindig viseljen arcvédǒt, hogy védje az arcát faforgástól és szilankoktokl.

Munka kōzben mindig viseljen védōkesztyūt, hogy védje a kezét faforgástól és szilankoktokl.

Munka kozben mindig viseljen munkavédelmi cipôt, hogy védje magát a leeső tuskóktól.

Tartsa rendben munkaterületét! A rendetlenség balesethez gezethet.

Az olaj tuzveszelyes es felrobbanhat. Dohanyzás és nyílt láng hasznalata tilos!

A fárdt olajat az elóirásoknak megfelelohen helyeze el (helyi fárdt olaj gyüjtöhely). Tilos a fárdt olajat a talajba ereszteni vagy a hulladék kóze keverni.

A védô-ésBiztonsági eszköket eltávolítani vagy megvaltoztatni tilos.

Mindig figyelje a tusko tolo mozgasat.

A hasitas soran a feszitokarmokkal rogzitse a munkadarabot.

Mielott a tuzifa apritogepet uzembe helyezné, elszor legtelenitse a hidraulika berendezest (lasd az "Uzembehelyezes" c. fejezetet).

Ugyeljen a motor forgasiranyara (amotoron nyil jelzi),

mert a hibás forgásiányban végzett üzem károsítja az olajszivattyú (lásd az „Uzembehelyezés" c. fejezetet).

A keszülék / csomagolás jelzései

Az elektramos keszülékeket nem szabad háztartasi hulladékként kezelni. Gondoskodjon a keszülékek, a tartozekok és a csomagolás kornyezetbarat ujrahasznosításárol.

Az elektromos és elektronikus berendezések hulladékairól szólo 2002/96/EK europai irányel szerint a már nem hasznáható villamos keszülékek külön kell gyüjteni, és gondoskodni kell a kornyezetbarat ujrahasznositásukrol.

Jelölesek - Kezelésiutasítás

Fenyegető veszély vagy veszélyes helyzet. Az itt leirt tudnivalok figyelmen kivül hagyásá serulést okozhat vagy dologi kárhoz gezehet.

Fontos tudnivalok a szakszeru kezeléshez. Az itt leirt tudnivalok figyelmen kivül hagyasa zavarhoz gezethet.

Felhasznalói tudnivalók. Az itt leirt tudnivalók segitenek Onnek a kūlönbozǒ funkciok optimális kihasznalásaban.

Szerelés, kezelés és karbantartás. Pontosan megismerheti, hogy a lancfúresszel milyen tennivaloi vannak.

Rendeltetésszerő alkalmazás

A tuzifaapritogepetcsaktuzifaapritasaralehethasznalni.
A tuzifaapritogepezcsak egyenesen vagott fa hasznalhato.
- A felapritando tuskobol a fémrészeket (szögeket, drótot, stb.) feltétlenül el kel távolitani.
- A rendeltétésnek megelelo hasznalathoz tartozik még a gyár által elóirt modon való hasznalat, karbantartás és javítás, valamint az utmutatóban olvashato biztonsági tudnivalók követese.
- Minden ezt meghalado hasznalat nem rendeltetesszeru hasznalatnak minósul. Az ebből eredő károkér t gyartó felelosséget nem vällal, ennek kockázatat kizárólag a felhasznález viseli.
A tuzifa apritogep onkenyes modositasa az abbol eredbarmilyen kár esetere kizarja a gyartó feelossegt.
- A gépetCsak oylan személy szerelheti,hasznalhatjaés tarhatja karban, akit azzal megbíztak,és akit a lehetséges veszelyekrol tajekoztattak. KarbantartastCsak gyárunk, vagy az általunk megnevezett vevöszolgálati mühely végezhet.

További kockázatok

A rendeltétés altal meghatározott szerkezetból adódoan\ minden vonatkozoBiztonsági rendelkezés betartasa ellenèreMeg\ rendeltetesszerǔ alkalmazás eseten is előfordulhatnak további\ kockázatok.

A fennmarado kockázatok minimíla strcökkenthetok, ha a „Biztonsági tudnivalók", a „Rendeltetésszerǔ alkalmazás", valamint a kezelési utasítás előirásait kőveti és hiánytalanul betartja.

A körültekintő és ovatos eljárás csökkenti a személyi sérülèsek és károk keletkezésenek kockázatát.

• Figyelmen kívúhagyott vagy figyelmet elkerulóBiztonsági intézkedesek a kezeló séruléséhz vagy dologi károkhoz gezetnek.
• Figyelmetlenség, aBiztonsagi eloirások be nem tartasa es szakszerütlen hasznalat esetén a mozgo hasitokés a kéz ill. az ujjak sérulését okozhatja.
• Amennyiben nem szabályszerú villamossági csatlakozóvezétékeket használ, akkor az áram veszélyeztétest jelent.
• A nyitott elektramos szerkezeti elemek eseten fennäll a feszültseg alatt allo alkatrészek megérintésenek veszelye.
• Hallásvédelem nělkú végzett hosszabb munka eseten fennáll a halláskárosodás veszélye.

Ezen kivül minded megtett intezkedés ellenère is fennállhatnak nem nyilvánvaló egyeb kockázatok.

Biztonságos munkavégzés

Ezert a termek üzembehelysezese elott olvassa el es vegye figylembe az itt kovetkezó tudnivalokat es az adott orszagBiztonsagi elirasait annak erdekében, hogy sajat magat es masokat is a balesetektol megvedje.

Abiztansagi tudnivalokat minded oylan szemelynek adjatovabb,aki a geppel munkat vgeez.
Abiztonsági tudnivalokat kérjuk jol megörizni.

Legyen figyelmes. Figyeljen arra, amin dolgozik. Munkajat esszerüen hajtsa végre. Ne hasznalja a gépet, amikor fáradt, ha droq, alkohol vagy gyogyszer hatasa alatt all, ami befolyasolhatja itelóképpességét.
- A kezelési utasítas segítsegével már hasznalat elott ismerkedjen meg alaposan a géppel.
- Ne használjá a gépet nem rendeltetésszerü celra (lásd „Rendeltetésszerü alkalmazás" és „Munkavégzsés a tüzifá aprítogeppel").
GondoskodjekBiztonsagos helyzeterol es mindig tartsa meg egyensulyat.
- Alljon a tolo mogé, a kezelǒ fogantyú közelebe. Soha netartózkodjona hasitoék közeleben.
Ne alljon fel a gepre..
Munka kozben hasznaljon

• védőszemüveget vagy arcvédót
• védokesztyut
  szukseg eseten hallasvedot

• munkavedelmi cipot acel cipoorral

• Viseljen munka kozben megfelelo munkaruhat:

• ne hordjon bő öltözeket vagy ékszert, mert azokat egy MOZgó alkatrész elkaphatja.

• A gépkezelő felelos a gep környezetében tartózkodó más személyek biztonságáér.
  Gyermekek es 18 ev alatti fiatalkoruak a gepet nem kezelhetik.
  Gyermekeket tartson távol a berendezestól.

• A gépet mindaddig ne használjá, amíg illetéktelen személyek vannak a közelben.
  A gépet soha ne hagyja felügyelet nélkül.
• Tartsa rendben munkaterületét! A rendetlenség balesethez gezethet.
• Ne terhelje tól a gép! A megadott teljesitménytartományiban a gép jobban ésbiztonságosabban működk.
• A gépetCsak teljeséstokéletesenfelhelyezettbiztonsági berendezesekkelhasznalja,ésnevegezzenagepen oyan módositást,amiabiztonsagot háranyosanbefolyasolhatja.
  A berendezes, illetve annak részei nem modosithatok.
  A gépet vizzel locsolni tilos.
• Ne hagyja a gépet esöben ázni és esöben ne dolgozzon agépen.
  A gépet száraz,gyermektól elztart helyen tárolja.
  Kapcsolja ki a keszuleket es huzza ki a halozati csatlakozot a

konnektorból a kovetkező esetekben:

• javitasi munkalatok
• karbantási és tiszítási munkák
• zavarok elharítasa
• a csatlakozó gezetékek ellenörzese, hogy nincsenek-összegabalyodva vagy megserülvne
  szalilitas
• keszülk elhagyása (rövid megszakítás esetén is)

Ellenorizze a gépet esetleges sérulèsekre:

• A keszülék további használata elött a védöberendeźesek kifogástalan és rendeltétesszerő működését gondosan meg kell vizsgálni.
• Ellenőrizzé, hogy a mozgó alkatrészek működésé kifogástalan-e, vagy nincs-e valamelyik alkatrész megserülve. Az összes alkatrésznek helyesen kell felszerelve lennie és minded felételt teljesütenie kell a fúrész kifogástalan működésé erdekénye.
• A séruilt védōberendezéseket és alkatrészeket szakszerüen, elismert szakmuhelyben kell javittatni vagy kicserétletni, amennyiben a kezelési utasítás erról más MODON nem rendelkezik.
• A séruilt vagy olvashatatlan biztonsági matricákat pólni kell.

Villamos biztonság

A csatlakozóvezeték kivitelezése IEC 60245 (H 07 RN-F) szerint legalább kōvetkező gezeték keresztmetszettel 230V:3× 1,5mm^2 , a kábel hossza max. 10m -ig 400V3:5× 1,5mm^2 , a kábel hossza max. 10m -ig
- Soha ne használjon 10 m folötti gezetékeket. A hosszú és vékony csatlakozóvezétékek feszültsegcsökkenéshez gezetnek. Ilyenkora motor nem éri el a maximalist teljesitményt, a berendezés pedig ugyancsak nem műkódik kielegitően.
- A dugaszol aljazatnak és a csatlakozóvezétékek gumból, puha PVC-ból vagy más, hasonlo mechanikai szilárdsággal rendelkező termoplasztikus anyagból készüljenek, vagy ilyen anyaggal kek ezeket bevonn.
A csatlakozóvezétékekcsatlakozoját védje a fröcskóló viztól.
- A csatlakozóvezétékek fektetése során ügyelni kell arra, hogy azok ne legyenek kiteve zuzódásnak, törésnek, valamint arra, hogy a dugaszolhato összeköttetest viz ne érje.
- Kábedob használatánál a kábelt mindig teljesen tekerje le a dobról.
- A gezetěket ne használia olyan célokra, melyekre nem rendeltetett. Žvja a gezetěket hóťol, olajtól és éles peremektól. A csallakozó dugónt ne a gezetěknél fogva húzza ki az aljzataból.
- Rendszeresen Ellenőrizes a hosszabbító kábeleket, és azokat cserélle ki, ha sérltek.
- Ne használjón hibás csatlakozóvezetékeket.
- A szabadbanCsak erare celra engedelyezett es megfelelo jelolessel ellatott hosszabbito kabeleket alkalmazzon.
- Ne alkalmazzon átmeneti villamos csatlakozásokat.
Vedoberendezeseket soha ne hidalja at, illetve azokat soha nem helyezze uzemen kivurel.

A villamos csatlakoztatast illetve javitásokat a gép villamos részeinCsak engedélyezett villamossági szakember vagy ügyfélszolgálati irodáink égyike készítse el. A helyi elóirásokat, különösképpen az ovointézkedeseket figyelembe kell venni.

A gép egyéb részein szükséges javitásokat a gyár illetve ügyfélszolgálati irodáinak egyike végezheti.

Csak eredeti pótalkárészeket alkalmazzon. Egyeb pótalkárészek és egyeb tartozékok használata a kezelő balesetehez gezehet. Ebböl eredő károk tekintétényan a gyartó felelòsséget nem vällal.

Szállítási tudnivalók

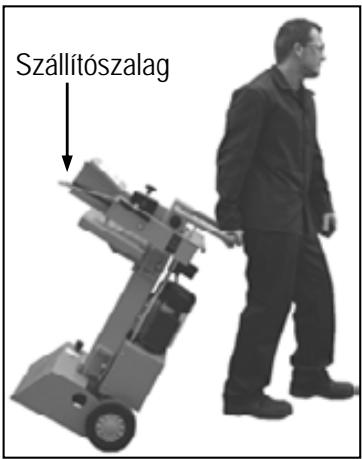

Athelyezés es szallitas elott allitsa legalso helyzetbe a hasitokest.

Szällitáshoz fogja meg fel kézzel a kengyelt, és dōntse maga felé kissé a faaprító. Ebben a helyzetben konnyen szällithato az aprító.

Az olajkiomles elkerulese
vēgett szállitas kōzben
csavarja szorosan az
olajartályra a zárófedelet.

Felállítás

Ugyeljen arra, hogy a munkakornyezet megfeleljen a kovetkező kovetelmenyeknek:

• nem csuszós
  sikfeluletu
  nincs botlvassezely
• kelloen megvilagitott.

Nem szabad a gépet földgáz, benzin vagy más, konnyen gyúlo anyag kozelében üzemeltetni.

Uzembehelyezés

Győzödljön meg arról, hogy a készülék teljesen és előirásszerüen össze van szerelve.
Ellenorizze minden hasznalat elott:

• nem sérúlt-e meg a csatlakozóvezéték (repedés, vágás és hasónlók) ne használjon sérúlt gezetéket

esetlegesen nem sérult-e a gép (lásd Biztonságos munkavégzes)
- minded csavar meg van-e huzva
- nem szivárog-e a hidraulika

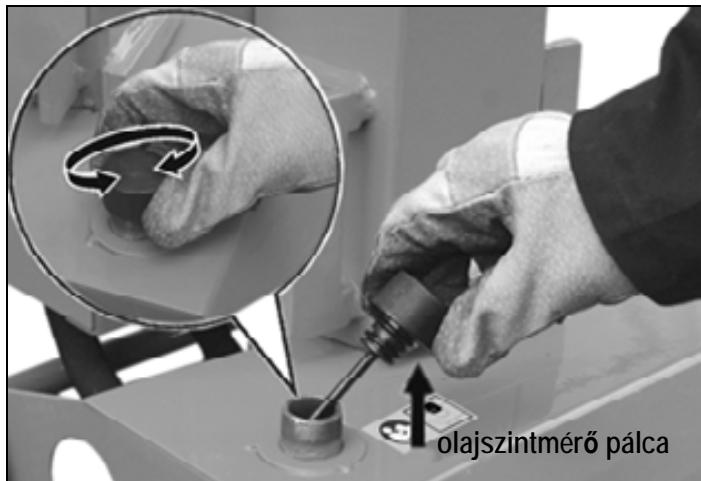

- az olajszintet.

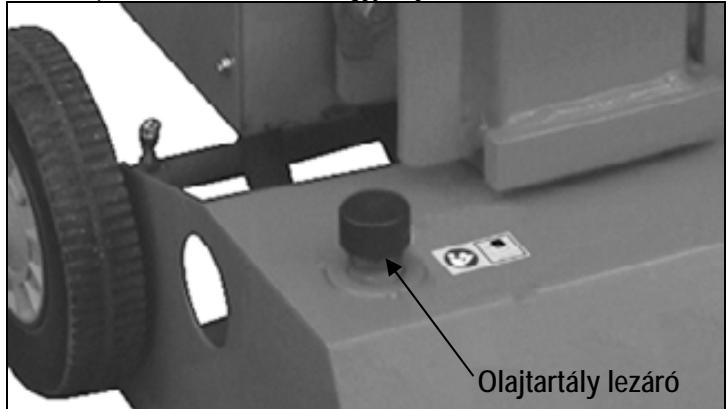

Légtelenités

Mielott a tuzifa apritogepet uzembe helyezne, elszor legtelenitse a hidraulika berendezest.

Nehány fordulattal lazitsa ki az olajtartály záródupôt, hogy az olajtartályból távozzon a levego.
A kupakot uzem kobben hagyja nyitva.

Mielott a tuzifa apritogepet attolná más helyre, zárja be ismét az olajartályt, mert ellenkező esetben kifröccsen az olaj a tartályból.

A hidraulikus berendezés légtelenitésenek elmulasztása eseten a bezáródott levego megrongálja a tòmitéseket, és a tüzifá aprítoge maradando károsodásat okozza.

Hálozati csatlakozás

• Hasonlitsa össze a készülék ismertető címkékén megadott feszültseget a halózati feszültseggel és csatlakoztassa a készüléket a megfelelo és előirások szerinti konnektorba.
  Hasznaljon meqfelelo keresztmetszetu hosszabbito kabelt.
• A gépet a megfelelo 30 mA Fi védokapcsolón (hibaáram védokapcsoló) keresztúl csatlakoztassa.

Bbiztositék

230 V 16 A lomha

400V3 16A

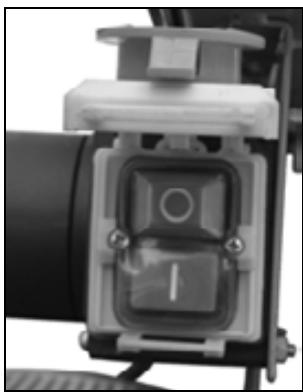

① Ki-és bekapcsolás

A berendezés minded hasznalata elott ellenorizze a kikapcsoló berendezés mukodését (be-és kikapcsolással).

Ne használjon olyan készüléket, amelynek a kapcsolóját nem lehet ki- és bekapsolni. A sérult kapcsoló t szervizzel haladéktalanul javittassa meg vagy cseréltesse ki.

Bekapcsolás

Nyomja meg a zöld gombot.

Kikapcsolás

Nyomja meg a piros gombot.

(1) Üjraindulás elleni biztosítás áramkimaradás esetére (feszültseghiánykioldó)

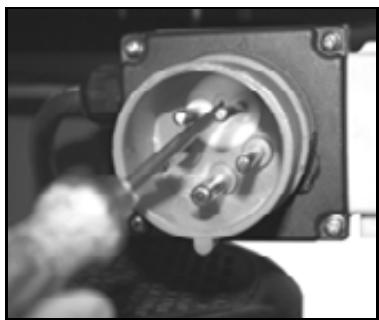

Ugyeljen a motor forgasirányára (a

motoron nyil jerzi), mert a hibas forgasiranyban vegzett uzem kacositja az olajsivattyut.

Forgasirany Ellenorzese

Kapcsolja be a motort, a hasitokés ekkor automatikusan a felső helyzetbe megy.
Ha a hasitokés már felső helyzetben van: fogja meg mindkét kezelőkart és nyomja le azokat. Ilyenkora hasitokés also helyzetbe megy le.
Ha a hasitókés a motor beindulása után nem mozdul, kapcsolja ki a motort és valtoztassa meg a forgásirányt.

A forgásirányt úgy lehet megvaltoztatni, hogy egy csavarhúzó helyez be a csatlakozó kereten talalhatorresbe, a csavarhúzó kissé megnyomja és jobbra vagy balra elforditva beallitja a helyes forgásirányt.

Hidraulika

• Ne használja a gépet, ha a hidraulika folyadék veszelyezteti annak uzemét.
  Gondoskodjon arról, hogy a gép és a munkaterület mindig tiszta és olajnyomoktól mentes legyen.

Elcsuszás veszélye és tuzveszély!

• Rendszeresen ellenorizze, hogy a tartalyban van-e elegendő mennyiségő hidraulika folyadék (lásda „Karbantartás és ápolas" c. fejezetet).
  Tartalom: kb. 4,0 I

További BIZTONSÁGITUDNIVALÖK

A tuzifaapritogepetcsak egyetlen szemely kezelheti.
A gép kezelésétCsak olyan 18. életevet betoltott szemely végezheti,aki elolvasta es megéréttea kezelésiutasitast.
- Az esetleges sérulésveszély elkerulése érdekében mindig használia a személyi védóeszközoket (arcvédő, védokesztyü, munkavédelmi cipő).
- Nem szabad oyan fatuskóf felaprítani, amiben szög, drót vagy egyéb tárgy van.
- A már felaprított fa és faforgács veszélyes munkakörnyezeteh haz létre. Fennál az elbotlás, elcsuszás vagy elésés veszélye. Tartsa rendben munkaterületét!
- Bekapcsolt gép esétén ne nyuljon MOZgo alkatrészhez. Tartson megfeleloBiztonsagi tavolsagot a fatuskótl, a tolól és a hasitó ektól, hogy ezzel is védje kezét a sérülestól.
- MindigCsakakkorafatuskotapritsonfel,mely megfelela maximalisanfeldolgozhatohossznak.
- ① Aprítás elǒtt Ellenőrìze, hogy megfelelő-e a hasítóoszlop zsírzásá, és hogy nem utközik-e problémába a be- és kijáratása.

Mit szabad apritanom?

A felaprítando tuskók mérete

Tuskó hossza: max. 1050 mm

Tusko atmerte: min. 50 - max. 340 mm

A megadott tusko atmero egy ajanlott ertek, mert:

• a vékony tuskó nehezen aprithato, ha suk csomót tartalmaz vagy a rostok tól vastagok.

Ne apritson friss fatuskót. A száraz, lerakott tuskókat sukkal konnyebben fel lehet dolgozni és a nedves (zöld) faanyaggal ellentétben ritkábban okozzák a szerszám berágódását.

A kemenyfa Hajlamos a szetesesre. Fokozott óvatossággal dolgozzon!

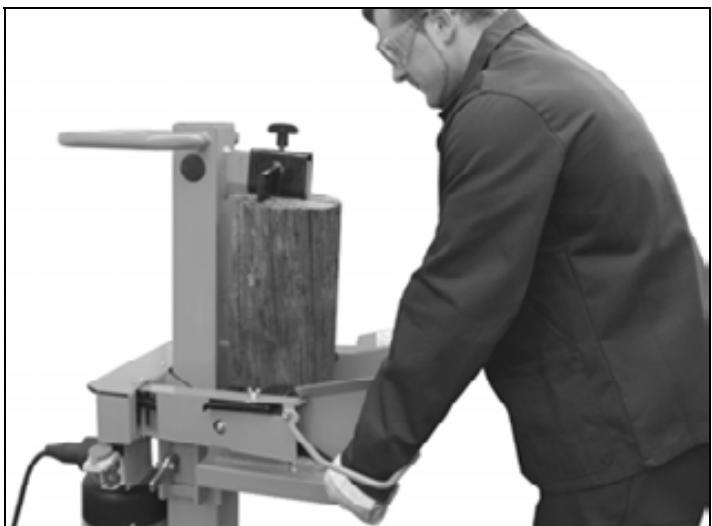

Kétkezes üzem

Soha ne kezeljek ketten a faaprítót.

Soha ne blokkolja a kezelokarokat (fesztokarmok).

1. Nyomja meg a zöld bekapcsoló gombot. Várjon néhány masodpercig, mig a motor eléri vegleges fordulatszámát és a hidraulika szivattyuban kialakul a megfelelo nyomás.

-5° C alatti hómér séklet esétén legalább 15 percig jarassa uresjárati üzemben a faaprítôt, hogy felmelegedhessen az olaj.

1. Allitsa a tuskot a faaprito asztalara.

Az apritanivalot kizárolag a rostokkal egyező irányban munkálja meg.

1. Rögzütse a tuskôt a feszitokarmokkal.

1. Egyidejuleg nyomja lefelé a kezelokart.

→ A tuskó tolo a fatuskót a hasitoékhez nyomja. Az ék felhasítja a tuskót.

1. Engedje el a kezelokart es a kezelogombat, erre a tuskó tolo visszamegy kiinduló helyzetébe.

Ha elengedi az egyik kezelokart, a hasitokes leall.

Apritása vonatkozó különleges tudnivalok:

Elokszités

Keszütse elő az apritando faanyagot a maximálisan feldolgozható méretek figyembevétével, és ügyeljen arra, hogy a tuskó egyenesen legyenek vágva.

Ugy helyezze el az apritando faanyagot azapritogép mellett, hogy az az On száráne legyen balesetveszélyes (megbotás).

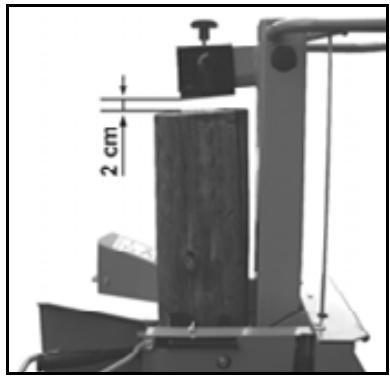

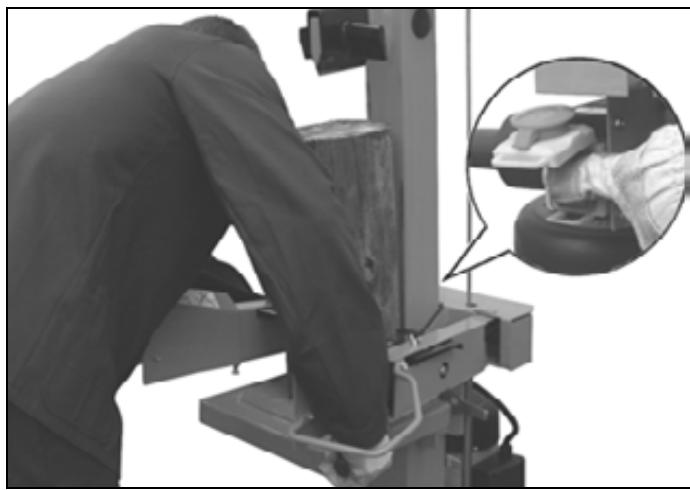

A löketmagasság beállítása

Rövidebb fadarabok esetében a hasitokés visszafutásanak leróviditésével fokozhatja a munkateljesitményt.

1. Alítsa a tuskó t a hasítóasztalra, és a két kezelőkar lenyomásával bözelítse a hasítokést kb. 2 cm-re a tuskóhoz.

1. Engedje el az egyik kezelokart, hogy a hasitokés megalljon ebben a helyzetben, és kapcsolja ki a keszuleket.

1. Húzza ki a csatlakozó dugót.
2. Engedje el a masodik kezelokart.

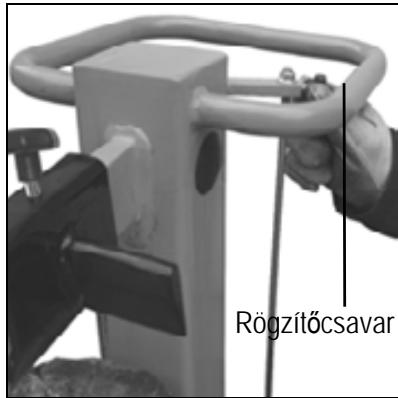

3. Roviditse le a visszafutast az oldalt elhelyezett rudon, a rogzitocsavart a szukséges magassagban rogzitve.

- Az asztalmagasság beállításá

Az asztal felső pozíócja legfeljebb 500 mm-es tuskókhoz.

Az asztal kozepso
poziciója legfeljebb 700
mm-es tuskókhoz.

Az asztal also pozićoja legfeljebb 1050 mm-est huskókhoz.

1. Oldja ki a reteszel o csapszeget.
2. Húzza ki az asztalt.

1. Allítsa az asztalt a tuskó hosszának megfelelo helyzetbe ésBiztositsa azt a reteszel csapszeggel.

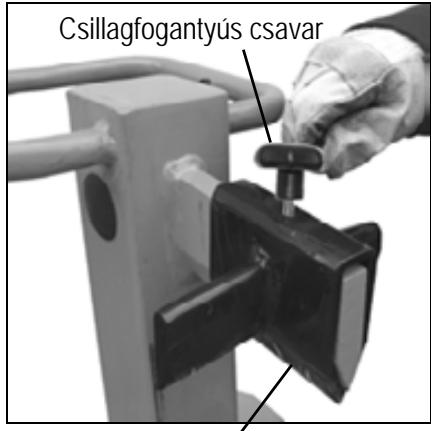

A hasitokereszt beallitasa:

1. Oldja ki a csillagfogantyus csavart.

2. Tolja a hasitokeresztet a megfelelo helyzetbe. (A csillagfogantyus csapar a hasitokes furata felett helyezkedik el.)

3. Húzza meg ismét a csillagfogantyús csavart.

Hasitókerészt

Róvidfa aprítasa:

1. Az asztallap felső pozíciója.
2. Alītsa a tuskót a faaprito asztallapjára.
3. Rögzítse a tuskó fészítokarmokkal.

① Az apritanivalot kizárolag a rostokkal egyező irányban munkálja meg.

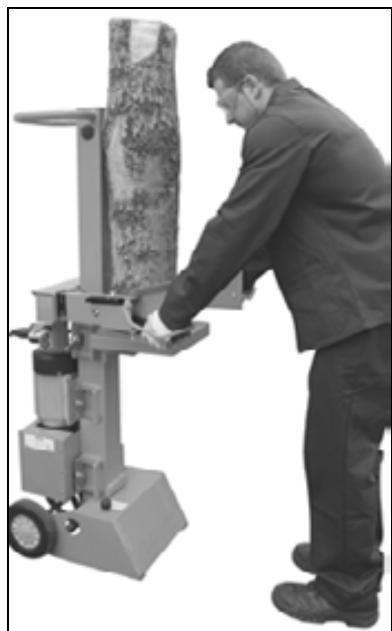

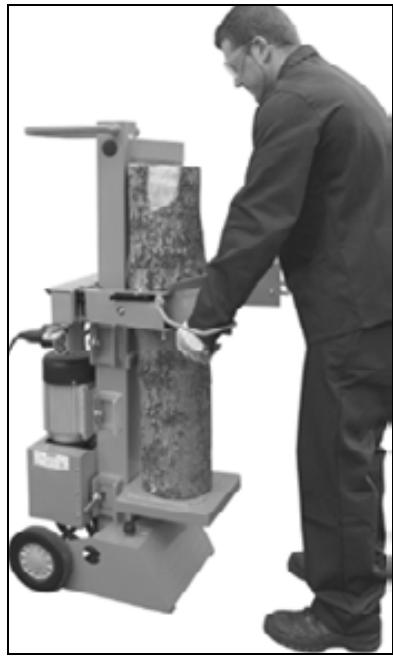

Hosszúfa aprítasa:

1. Asztal also helyzete.
2. Távolítsa el a hasitókeresztet.
3. Helyezze a tuskót az asztalra.

Lehetséges zavar hosszúfa apritása során: Az apritanivalo nem hasad szét teljesen, a hasitokésre szorul, és a visszafutás során felemelkedik.

Ebben az esetben a következőképpen járjon el:

1. Kapcsolja ki a keszuleket.
2. A meg hasítára varó tuskó hosszának megfeleloen az asztallapot kóépső vagy felső helyzetben rögzítse.
3. Kapcsolja be a keszüléket, és folytassa az apritasi folyamatot.

Egy munkamenetbenCsak egy tuskot szabad feldolgozni.
Munka kozben soha ne rakjon fel ujabb faanyagot vagy cserelje azimuth.
Nem szabad a toloerō néhány másodpercet meghaladó alkalmazásával kierőszakolni a tuskó hasitását. Ez a gép meghibásodásához gezehet.

Helyezze a tuskót ismét a fókeretre, ismételje meg a hasitást vagy tegye fé Ire a tuskót.

Hogyan lehet a beszorult tuskot kiszabaditani?

Fennáll a veszélye annak, hogy a gócsós apritánivaló beszorul az aprításí folyamat során.

1. Kapcsolja ki a keszüléket, és húzza le a gyüjtógyertya csatlakozóját.
2. A beszorult tuskókat ne kézzel távolítsa el.

1. A beszorult tuskó ovatosan egy feszítóvas segítségevel mozgassa ide-oda, hogy a tuskó kiszabadulhasson. Vigyázzon, nepohy megrongálja a hasítóoszlopot!

A mûvelet során nem szabad a beszorult tuskót utögetni vagy a tuskóhoz tú köl menni.
Soha ne fureszelje ki a beszorult tuskot.
I Iyyen esetben nem szabad egy masodik szemely segitségét igenybe venni.

Hasznalat utan:

Mozgassa a hasitokést az also pozicioba (behuzott allapotba).
Engedje el az egyik kezelokart.
Kapcsolja ki a keszüléket, és húzza ki a halózati csatlakozót.
Tartsa be a karbantartasi és apolasiutasitasokat.

Karbantartás és tiszítás

Minden karbantartasi es tiszitasi muvelet elott:

kapcsolja ki a gépet
- huzza ki a csatlakozódupôt.

Viseljen védökesztyut, nefogy a keze megséruljön.

A karbantartashoz és tiszitashoz eltavolított biztonsági szerkezetek feltétlenül szabályosan vissza kell szerelni, és ellenorizni kell a muködésüket.

Csak eredeti gyári alkatrészt használjon. Más féle alkatrész elore nem lathato kárt és balesetet okozhat.

Legyen gondja ra, hogy karbantartas es javitas utan a gepbol a szerszámot, csavarhuzot távolitsa el.

Az e fejezetben leirtakon kivuli karbantartasokatCsak megfelelo szakmuhely ill. a vevszolgalat vegezheti el.

Az alábbiakban felsorolt karbantartási mûveleteket a készülékhosszú és megbizhato üzemények biztosítása érdekében rendszeresen végezze el.

①

A tuzifa apritogep mukodoképességenek megorzéséhzugyeljen a kovetkezokre:

A munka befejeztével alaposan tiszítsa meg a gépet.
- Kilazult rögzítések.
- Kopott vagy sérûlt alkatrészek.
Tavolitsa el a gyanta maradványokat.
- Egy kornyezetbarát olajszóróval rendszeresen olajozza a dugattyurudat.
- Rendszeresen ellenőrizable a hidraulikus tomlök és a tomlócsatlakozások tomitettségét és szorosságat.
- A burkolatok és védöszerkezetek sérülésmentessége és megfelelo felszerelse.

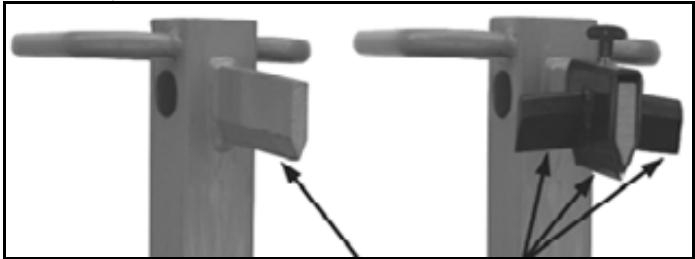

Hasitóek élesitése

Hosszabb uzemszūnet után, illetve csökkenő aprítási teljesitmény esétén egy finom reszelövel meg kell élesiteni a hasitóket (sorja eltávolítás).

Szerszámé lesitése

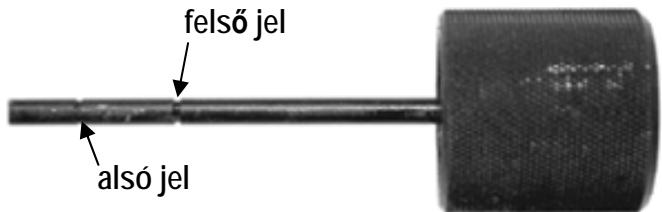

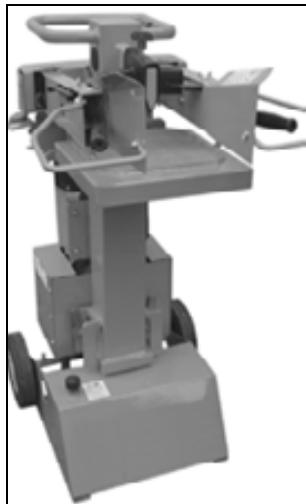

Hogyan kell az olajsintet ellenőrizni?

1. A hasitooszlop legyen bejarotto allapotban.
2. Csavarja ki az olajsztméró pálcát.
3. Dontse meg a gépet ahhoz, hogy az olaj kiüruljön a felfogó edenybe.
4. Dontse meg oly mo don a gét, hogy az olajbetöltő nyilás felfelé mutasson.
5. Ismét húzza ki a szintmérő pálcát.

Ha az olajszt a két jerolés kozott van, a tartályban elegendő olaj van.

Ha az olajsint az also jer alatt van, egy tiszta tolsceren keresztul toltson olajat a tartalyba.

1. Ellenőrizable az olajtőműst. Ha a tomtés megserült, ki kelli cserélni.
2. Tolja vissza a nyilasba az oajsztméró palcát.

Mikor kell olajat cserélni?

Az elő olajcserét 50 üzemóra után, ezt követően minded 250 üzemóra után kell elvegezni.

Ehhez két személy szükséges.

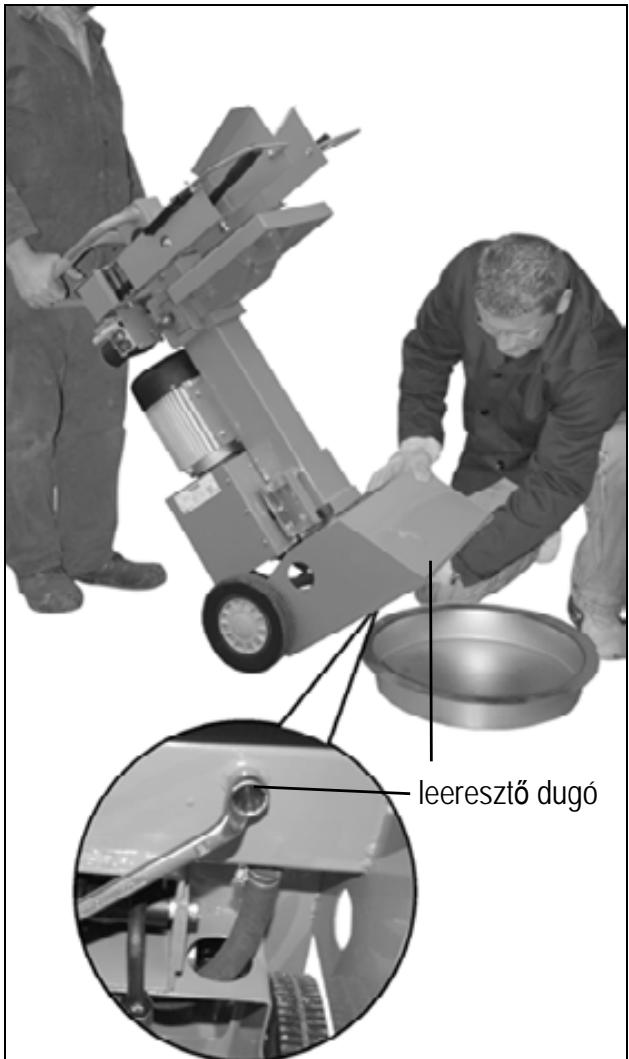

Olajcsere:

1. A hasitooszlop legyen bejaratott allapotban.
2. Csavarja ki az olajsintmérő pálcát.
3. Allitson egy olyan edenyt a tuzifa apritogep ala, am legalabbb 4,5 liter olajat képes felvenni.
4. Csavarja le a leeresztodugot, hogy az olaj kifolyhasson.

1. Helyezze vissza tōmitést és a leeresztódupôt.
2. Egy tiszta tolcser segitsegével toltson a tartalyba 1,5 liter friss hidraulika folyadékot.
3. Tisztltsa meg a szintmero palcat es az olajtimitest.
4. Ellenőrizable az olajtömtést. Ha a tõmtés megsérült, ki kelli cserélni.
5. Csavarja vissza az olajsintmero palcat.

A fárdt olajat az elóirásoknak megfeleloen helyeze el (helyi fárdt olaj gyüjtóhely). Tilos a fárdt olajat a talajba ereszteni vagy a hulladek kóze keverni.

Hidraulika folyadék

A tuzifa apritogéphez a kovetkež hidraulika folyadek fajtak hasznalatat javasoljuk:

Shell Tellus T 22
Aral Vitam Gf 22
BP Energol HLP 22
Mobil DTE 11
vagy ezekkel egyenerteku hidraulika folyadek

Más olajfajtát ne hasznaljon. Az elóirtól eltérő minoségú olajok hasznalata hátrányosan befolyásoljá a tuzifa apritógep muködesét.

Muszaki adatok

Model / Tipus	ASP 6 N	ASP 6 N - 400
Aprítoerő	60 kN (6 t)
Fatuskó hossza	max. 1050 mm
Fatuskó átmérője	min. 50 mm - max. 340 mm
Hasító emelés	≈ 500 mm
Előtolási sebesség	kb. 0,04 m/s
Visszafutási sebesség	kb. 0,17 m/s
Hidraulika folyadék (max.)	4,5 l
Rendszernyomás	21 MPa (210 bar)
Elektromotor teljesítménye (teljesítményfelvétel)	P1 3,5 kW (S6 40%)	P1 3,0 kW (S6 40%)
Csatlakozás	230 V ~ 50 Hz, 16 A lomha	400 V 3~ 50 Hz, 16 A
Mérétekalvázzal együtt	hosszúság 760 x szélesség	500 x magasság 1520 mm
Súly	kb. 100 kg	kb. 99 kg

Minden zavarelungáritas elott

-kapcsoljakiagepet
- húzza ki a csatlakozódupôt.

Problème	Lehetségés oka	Hiba elhárítása
Tuskó nem hasad(túl kici si az apritási teljesitmény)	⇒tuskó nincs megfelelő helyzetben⇒tuskó a megengedett méretnél nagyobb, vagy a faanyag a gép teljesítoképpességehez képest tuli kemény⇒hasitokés nem aprit⇒hidraulika nyomás tuli alacsony⇒kioldó rudazat algörbült (hidraulika szelepemelő nem nyomódik be teljesen)⇒Nem megfelelő a csatlakozóvezetek (hosszabb mint 10 m vagy tuli alacsony az ér keresztmetszete)	⇒tegye a tuskót megfelelő helyzetbe⇒vágja a tuskót a megengedett méretre⇒élesitse meg a hasitokést, ellenorízze, hogy nincs-e az élen sorja vagy csorbulás⇒ellenőrizze a hidraulika folyadék szintjét, szükség esetén toltson utána hidraulika folyadékot ha a problema nem oldható meg, forduljon a gyártóhoz vagy az általa megnevezett ceghez⇒a gyártóval vagy az általa megnevezett ceggel állittassa be a rudazatot⇒használjon megfelelő csatlakozóvezeték
Tuskó toló nem egyenlettesen vagy rezgésekkel mozog	⇒levegő a hidraulika vezetékben⇒hasitóoszlop zsirkenése vagy olajozásamenelegendő	⇒ellenőrizze a hidraulika folyadék szintjét, szükség esetén toltson utána hidraulika folyadékot⇒kenje be kenőzsírral vagy környezetbarát szóró olajjal olajozza be a hasitóoszlopot ha a probléma nem oldható meg, forduljon a gyártóhoz
Tuskó toló nem mozog	⇒hidraulika szivattyu meghibásodott	⇒a probléma megoldása erdekében forduljon a gyártóhoz
Motor elindul, de a hasitóoszlop nem mozdul	⇒motor forgásiránya nem megfelelő	⇒ellenőrizze a motor forgásirányat háromfázisú (400 V 3-): állütsa át a forgásirányt AC (230 V-): a probléma megoldása erdekében forduljon a gyártóhoz
Motor nem indul	⇒nincs halózati feszültseg⇒háromfázisú motor 2 fázison üzemel⇒csatlakozókabel meghibásodott⇒villanymotor meghibásodott	⇒ellenőrizze a biztosítékot⇒szakemberrel ellenoríztesse a biztosítékot és a gezetékeket⇒cseréljke ki vagy szakemberrel ellenoríztesse a csatlakozó gezeték

Garancia

Kérjuk a mellekelt garancianilatkozat figyelembe vetelet.

Stroj ne smijete pustiti u pigeon prise, nego sto procitate ovu uputu za uporabu, ako ne slijedite sve naznacene upute i uredaj ne montirate kao sto je opisano.

Uputu spremiti za buducu uporabu.

Sadržaj

Izjava o usklaedenosti	1
Opis uredeja / Rezervni dijelovi	3
Montaža	9
Obujam dostave	78
Simboli	78
Svrsishodna uporaba	79
Preostali rizici	79
Siguran rad	79
Upute za transport	80
Postavljanje	80
Pušanje u pogon	80
Rad sa strojem za cijepanje ogrijevnog driveta	81
Održavanje i čićenenje	83
Tehnički podaci	85
Moguce smetnje	85
Garancija	85

Obujam dostave

Abiztansagi tudnivalokat minded oylan szemelynek adja tovabb,aki a geppel munkat vgeez.
Abiztansagi tudnivalokat kerdukjol megorizni.
