BEDIENUNGSANLEITUNG ASP 6 N-400 ATIKA

Originalbetriebsanleitung

Log splitter

ATIKA GmbH & Co. KG, Schinkelstraße 97, 59227 Ahlen, Germany

D in alleiniger Verantwortung, dass das Produkt

Brennholzspalter ASP 6 N, ASP 6 N - 400 (Seriennummer: siehe letzte Seite)

konform ist mit den Bestimmungen der o. a. EG-Richtlinie, sowie mit den Bestimmungen folgender Richtlinie: 2004/108/EG.

ATIKA GmbH & Co. KG – Technisches Buro – Schinkelstr. 97 – 59227 Ahlen – Germany

Ahlen, 07.06.2010

A. Pollmeier, Geschäftsführung

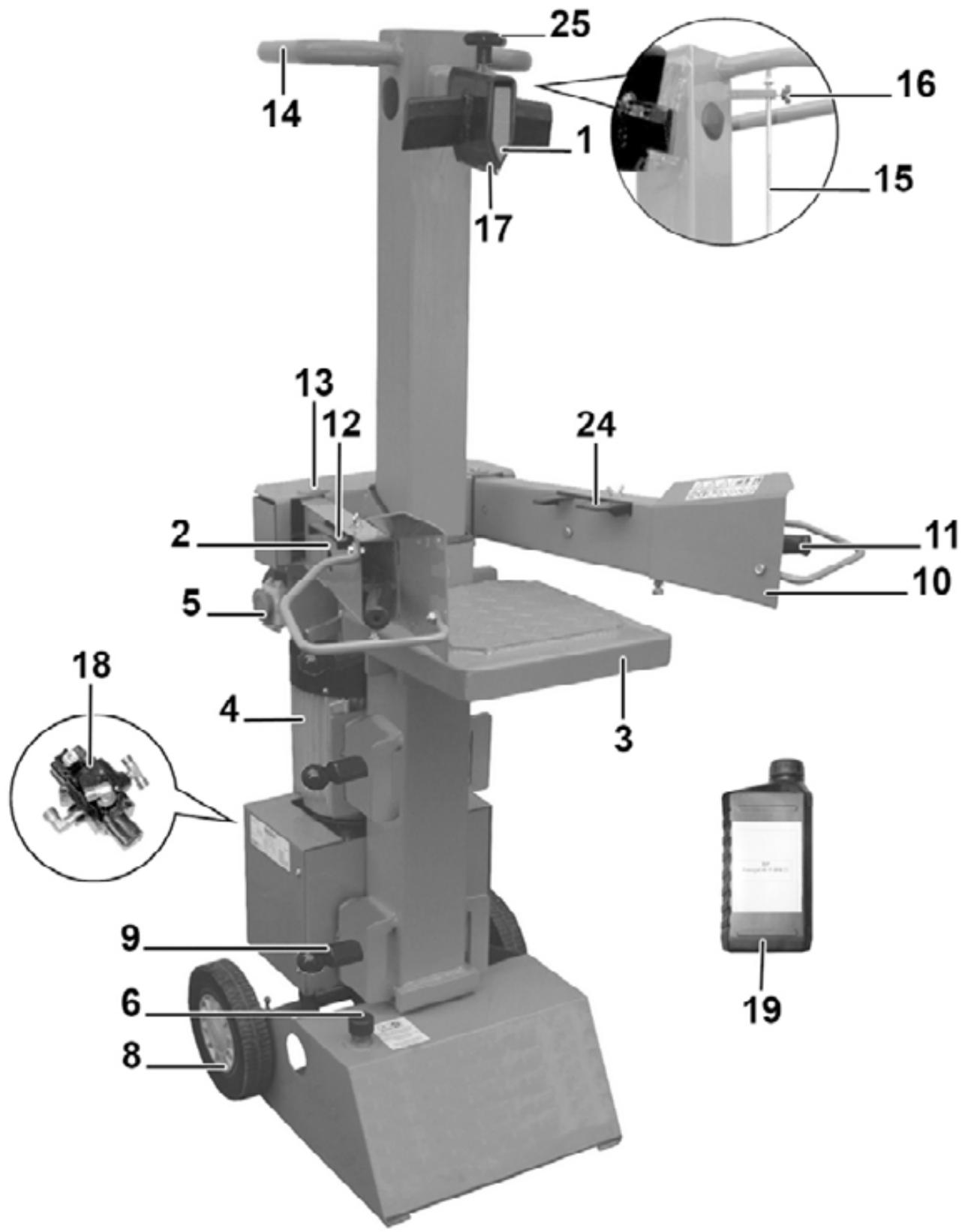

	Ersatzteil-Nr. Spare part no. N° de piece de rechange PezerbnaЧат №	D Bezeichnung	GB Description	F Désignation	BGНанменовке
1		Spaltmesser	Splitting blade	Lame de fendage	Hoxk 3a zuelenhe
2	359314	Bedienarm-links	Control arm-left	Bras de commande-gauche	Оьслuyжвацу рамо-ляво
3	359310	Tischplatte	Table plate	Dessus de table	Плот на масатa
4		Motor	Motor	Moteur	Двигател

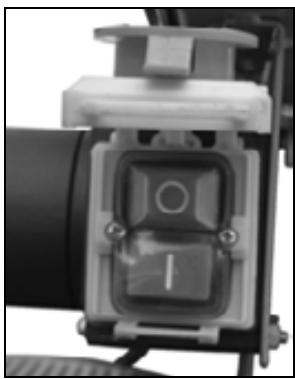

5		Ein-/ Ausschalter	On / Off-switch	Interrupteur marche / arrêt	Корчес за вklочваце /在其klочваце
6	359288	Öltankverschluss mit Ölmessstab	Oil tank cap with dip stick	Bouchon du réservoir d'huile avec jauge d'huile	Калачka на масленя розерboaар с Кръца за在其мерваце на 희bero на маслоTO
8	359164	Rad	Wheel	Roue	Колец
9		Verriegelungsbolzen	Locking bolt	Manette de verrouillage	Зakлочвац boлт
10	359315	Bedienarm-rechts	Control arm-right	Bras de commande droit	Оьслuyжвацу рамо-дясано
11	359313	Bedienungshebel	Control handle	Poinnée de commande	Оьслuyжвац пост
12	359311	Spannpratze links	Clamping claw left	Griffes de serrage	Затягац лда лява
13	359041	Haltebolzen	Retaining pin	Bouton d'immobilisation	Зхвацш boлт
14		Handgriff	Handle	Poinnée	Ръкогвацka
15		Hubeinstellstange	Stroke adjustment rod	Tige de réglage de la course	Шангета зу рergлиpane на Хда

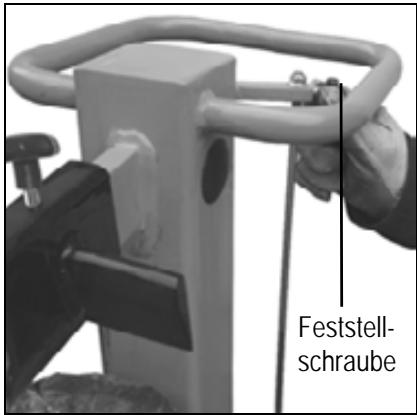

16		Feststellschraube	Holding screw	Vis de fixation	Фиksирац boлт
17	359316	Spaltkreuz	Splitting cross	Croix de fendage	Кръст за zuelenhe
18	359057	Hydraulikventil	Hydraulic valve	Valve hydraulique	Хindравлией клдан
19	400142	Hydrauliköl (1 Liter)	Hydraulic oil (1 litre)	Huile hydraulique (1 litres)	Хindравлиочно масло (1 litуэрр)
20	359319	Sicherheitsaufkleber 1	Safety label 1	Autocollant de sécurité 1	Леника за为其изогост 1
21	359320	Sicherheitsaufkleber 2	Safety label 2	Autocollant de sécurité 2	Леника за为其изогост 2
22	359321	Sicherheitsaufkleber 3	Safety label 3	Autocollant de sécurité 3	Леника за为其изогost 3
23		Sicherheitsaufkleber 4	Safety label 4	Autocollant de sécurité 4	Леника за为其изогost 4
24	359312	Spannpratze rechts	Clamping claw right	Griffes de serrage	Затягац лда дясан
25	359322	Sterngriffschraube	Star grip screw	Vis à poignée étoile	Болт сбс зеведида ръкогвацka

	čislo nahr.dilu Reservedensnr. Varaosanumo Pótalkatrész szám	CZ Popis	DK Betegnelse	FIN Nimitys	H Megnevezés
1		Štipací nuz	Spaltekniv	Halkaisuterä	Hasitokés
2	359314	Ovladací rameno levé	Betjeningsarm til venstre	Käytökahva, vasen	Kezelőkar - bal
3	359310	Stolní deska	Bordplade	Pöytātasö	Asztallemez
4		Motor	Motor	Moottori	Motor
5		Zapínač / vypínač	Tænd-/ slukknap	Päülle-/pois-kytkin	Be- / kikapcsoló gomb
6	359288	Zátka olejové nadrže s měrkou oleje	Olietankdæksel med oliemålepind	Öljysällön korkki Öljyn mittatikulla	Olajartály zárófedél olajsztméró palcával
8	359164	Kola	Hjul	Pyörä	Kerék
9		Uzamykaci Čepy	Lasebolten	Lukitustappi	Releszelő csapszeg
10	359315	Ovladací rameno pravé	Betjeningsarm til hjore	Käytökahva, oikea	Kezelőkar - jobb
11	359313	Ovladací páky	Betjeningshändtag	Käytövipu	Kezelőkar
12	359311	Upinaci Čelisti	Spændekloer	Kiinnityskapälä vasen	Bal feszitőkarom
13	359041	Záchytný svorník	Holdebolten	Pidiketappi	Tartó csapszeg
14		Držadlo	Handgreb	Kädensija	Fogantúyú
15		Tyč pro nastavení zdvihu	Slang til slaglængdeinstilling	Iskun sātötanko	Emelésbeallitó rud
16		Zajist'ovaci šroub	Läseskrue	Kristysruuvi	Rögzítőcsavar
17	359316	Štipací kříž	Kløvekryds	Halkaisuristi	Hasitókeszt
18	359057	Hydraulický ventil	Hydraulikventil	Hydraulikkaventtili	Hidraulikus szelep
19	400142	Hydraulický olej (1 litr)	Hydraulikolie (1litler)	Hydraulikkaöljy (1 littra)	Hidraulikaolaj (1 liter)
20	359319	Bezpečnostní nálepka 1	Sikkerhedsmærkat 1	Turvallisuustarra 1	1. biztonságí ragasztcímke
21	359320	Bezpečnostní nálepka 2	Sikkerhedsmærkat 2	Turvallisuustarra 2	2. biztonságí ragasztcímke
22	359321	Bezpečnostní nálepka 3	Sikkerhedsmærkat 3	Turvallisuustarra 3	3. biztonságí ragasztcímke
23		Bezpečnostní nálepka 4	Sikkerhedsmærkat 4	Turvallisuustarra 4	4. biztonságí ragasztcímke
24	359312	Upinaci Čelisti	Spændekloer	Kiinnityskapälä oikea	Jobb feszitőkarom
25	359322	Zajist'ovaci šroub	Läseskrue	Tähtíkehvaruuvi	Csillagfogantyús csavar
	Br. rezervnog dijela n° dei pezzo di ricambio Reserveonder-deelnummer Nr噤ci zamiennej	HR Oznaka	1 Denominazione	NL Benaming	PL Oznaczenie
1		nož za cijepanje	Fenditoio	Splijtmes	Nož roźupujućy
2	359314	ručica za poslujivanje-lijevo	Braccio di comando sx	Bedieningsarm links	Ramić obstrugowe, lewe
3	359310	ploča stola	Piano del banco	Tafelplaat	Plyta stolu
4		motor	Motore	Motor	Silnik
5		prekidač za ukljćivanje/isključivanje	Interruttore On/Off	In-/uit-schakelaar	Wylącznik
6	359288	ěp spremnika za ulje sa šipkom za mjerenje razine ulja	Tappo serbatoio olio con asta di livello	Olietansluiting met oliepeilstok	Korek zbiornika oleju z prětem do pomiaru poziomu oleju
8	359164	kotač	Ruota	Wielen	KoIo
9		Svornjak za blokiranje	Perno di bloccaggio	Vergrendelingsbout	Bolcem zaryglowany
10	359315	ručica za poslujivanje-desno	Braccio di comando dx	Bedienarm rechts	Ramć obstrugowe, prawe
11	359313	poluga za poslujivanje	Leva di comando	Bediengrep	Uchwyt obstrugowy
12	359311	stezna šapa lijevo	Staffa di serraggio sx	Spank Lauwen	Łapa zaciskowa
13	359041	pridržni svornjak	Perno di fermo	Bevestigingsbout	Košek mocujćy
14		drška	Maniglia	Handgreep	Uchwyt
15		šipka za namješanje hoda	Asta di regolazione della corsa	Slaginstelstang	Dražek do nastawiania wierskość skoku
16		vijak za pričvršćvanje	Vite di fermo	Vergrendelbout	Śruba mocujća
17	359316	križ za cijepanje	Cuneo a croce	Splijtkruis	Krzyžak luplekri
18	359057	hidralični ventil	Valvola idraulica	Hydraulische klep	Zawör hydrauliczny
19	400142	hidralično ulje (1 litar)	Olio idraulico (1 litro)	Hydraulische olei (1 liter)	Olej hydrauliczny (1 l)
20	359319	sigurnosna naljepnica 1	Etichetta adesiva con leindicazioni per la sicurezza 1	Veiligheidssticker 1	Naklejka bezpiecieństwa 1
21	359320	sigurnosna naljepnica 2	Etichetta adesiva con leindicazioni per la sicurezza 2	Veiligheidssticker 2	Naklejka bezpiecieństwa 2
22	359321	sigurnosna naljepnica 3	Etichetta adesiva con leindicazioni per la sicurezza 3	Veiligheidssticker 3	Naklejka bezpiecieństwa 3
23		sigurnosna naljepnica 4	Etichetta adesiva con leindicazioni per la sicurezza 4	Veiligheidssticker 4	Naklejka bezpiecieństwa 4
24	359312	stezna šapa desno	Staffa di serraggio dx	Spank Lauwen	Łapa zaciskowa
25	359322	zvjedasti vijak	Vite a stella	Stergreepschroef	Śruba mocujća

	Nr. piesei de schimb Reservdelsnr. Objénávacie Č Št.nadomestnegadela	Rc Denumire	S Beteckning	SIC Označenie	SLO Oznaka
1		Cüjt de despicat	Klyvkniv	Śtiepaci nož	Cepilni nož
2	359314	Braţ de deservire - stânga	Manoverarm-vänster	Ovladacie rameno l'avé	Krmilna ročica - leva
3	359310	Placa mesei	Bordsplatta	Stolovà doska	Mizna plošča
4		Motor	Motor	Motor	Motor
5		Comutator pornit/oprit	Till- / Frân-brytare	Zapínanie/Vypínanie	Stikalo za vklop/izklop
6	359288	Capacul rezervorului de ulei cu tija de măsurare a nivalului de ulei	Oljetanklock med oljemästicka	Uzáver olejovej nadrzej s odmerkou oleja	Pokrov rezervaorja za olje z merilino palico za olje
8	359164	Roaţă	Hjul	Kolesă	Kolo
9		Bolt de blocare	Läsningsbulten	Uzamykatelné Čapy	Zapahnitveni zatič
10	359315	Braţ de deservire - dreapta	Manoverarm-höger	Ovladacie rameno pravé	Krmilna ročica - desna
11	359313	Manetă de comandă	Manoverspakarna	Ovladacie Úchytky	Krmilni vžvod
12	359311	Gheară de strângere stânga	Spännklor	Napínacie lišty	Vpenjalna Čeljust, leva
13	359041	Bolt de oprire	Läsbulten	Záchytné Čapy	Zadrževalni Čep
14		Mâner	Handtag	Držiak	Ročaj
15		Bară de reglare a cursei	Slagningstellings stäng	Tyč na nastavenie zdvihu	Nastavni drog za hod
16		Śrub de fixare	Lässkruv	Zaistovacia skrutka	Nastavitveni vijak
17	359316	Cruce de deservatic	Klyvningskors	Śtiepací křž	Cepilni křž
18	359057	Ventil hidraulic	Hydraulikventil	Hydraulicky ventil	Hidravlični ventil
19	400142	Ulei hidraulic (1 litru)	Hydraulola (1 liter)	Hydraulický olej (1 liter)	Hidravlično olje (1 liter)
20	359319	Autocolant privind siguranta 1	Säkerhetsetikett 1	Bezpečnostné nálepka 1	Varnostna nalepka 1
21	359320	Autocolant privind siguranta 2	Säkerhetsetikett 2	Bezpečnostné nálepka 2	Varnostna nalepka 2
22	359321	Autocolant privind siguranta 3	Säkerhetsetikett 3	Bezpečnostné nálepka 3	Varnostna nalepka 3
23		Autocolant privind siguranta 4	Säkerhetsetikett 4	Bezpečnostné nálepka 4	Varnostna nalepka 4
24	359312	Gheară de strângere dreapta	Spännklor	Napínacie lišty	Vpenjalna Čeljust, desna
25	359322	Śrub cu@mân er in formă de stea	Lässkruv	Zaistovacia skrutka	Zvezdasti vijak

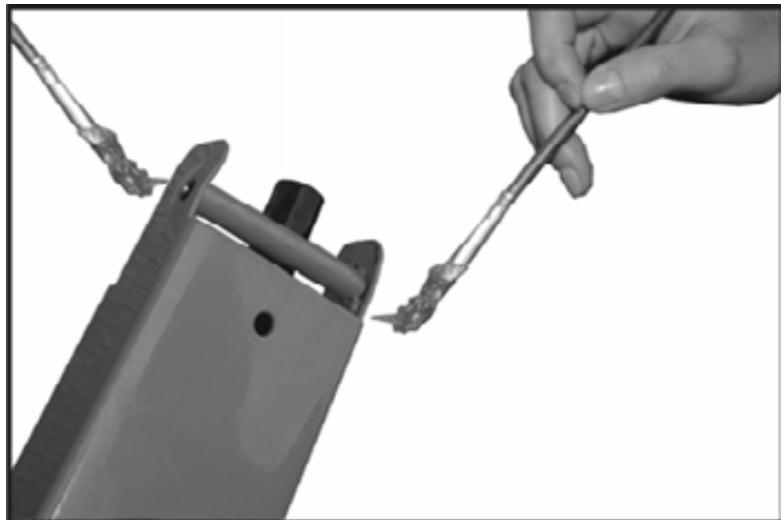

Tip: Fetten Sie vorher die Blechlaschen oben und unter ein!
Tip: grease the metal plates at top and bottom first!
F Astuce: Graissez les pattes en tôle au préalable sur le dessus et le dessous!
CbBET:ПредиTOBA cmaKTe JIamapINHeHIne ПlaHKn OTrope n OTdony!
Tip: Namažte nejprve styčné plochy mezi díly nahoře a dole!
DK Tip: Smør forinden bliktungerne oppe og nede med fert!
FIN Vinkki: Rasvaa sita ennen peltilappien ala- ja ylaosa!
Tipp: Felul es alul kenje meg a fém hevdelerlemezeket!
HR Savjet: Pije toga podmastite limene spojnice gore i dolje!
Suggerimento: lubricicare prima le linguette in lamiera sua sopra che saretto!
NL Tip: Vet eerst de plaatlippen boven en onder in!
PL Wskazowka: Wcześćnej przysemaruj blasphane nakladki u góry i od dolu!
RC Sfat: Gresaţi inante eclisele din tabla sus si jos!
Tips: Fetta in bindingsplätarna i forvag, bade upptill och nedtil!
Tip: Najprv namazte plechové spojky hore aj dole!
SLC Namig: Najprej spodaj in zgoraj namastite plocevinaste spone!

Bedienarme montieren
Bedienarme einsetzen und das Rohr in die Aussparung der Querverbindung einfahren.
GB Mount control arms
Insert control arms and insert pipe in recess of cross connection.
Montage des bras de commande
Mettre les bras de commande en place et introduire le tube dans la réservation de la jonction transversale.
BC MoHTnpaHe Ha 06cIyXBaunTe pameHa
IocTaBeTe 6cbnyKbaunTe pameHa N BkapaTte Tpb6aTaB OTbopa Ha HnpeuHaTa Bp3ka.
Montáz ovladacich ramen
Nasad'te ovladaci ramena azasunte trabku do drażky príćné spojky.
DK Montering af betjeningsarme
Betjeningsarmene sættes i og røret fores ind i tværforbindelsens udsparinger.
FKN Kayttokahvojen asennus
Aseta käytökahvat ja työnnä putki poikkituen loveen.
Kezelokarok felszerelése
Helyezze fel a kezelokarokat és vezesse be a csövet a keresztkapcsolás üresen hagyott részébe.
HR Montiranje ručica za posluživanje
Umetnite ručice za posluživanje i cijev u šupljinu poprečnog spoja.
Montaggio dei bracci di lavoro
Inserire i bracci di lavoro e introdurre il tubo nell'alloggiamo del collegamento trasversale.
NL Bedieningsarmen monteren
Bedieningsarmen aanbrengen en de buis in de uitsparing van de dwarsverbinding leiden.
PL Montaz ramion obstugowych
Osadzi ramiona obslugowe i wsunac rure w wybranie lacznika poprzejcznego.
RC Montarea bratelor de operare
Montaţi bratele de operare Şi introduciţi teava in orificiul imbinări transversale.
Montera manoverarmarna
Satt i manöverarmarna och für in röret i tvarförbindningsens ursparning.
SK Montaz ovladacich ramien
Nasad'te ovladacie ramena azasuñte trubicu do dražky priečnej.
SLC Montaža krnilnih ročic
Vstavite krmilne ročice in potisnite cev v odprtino v prečni povezavi.

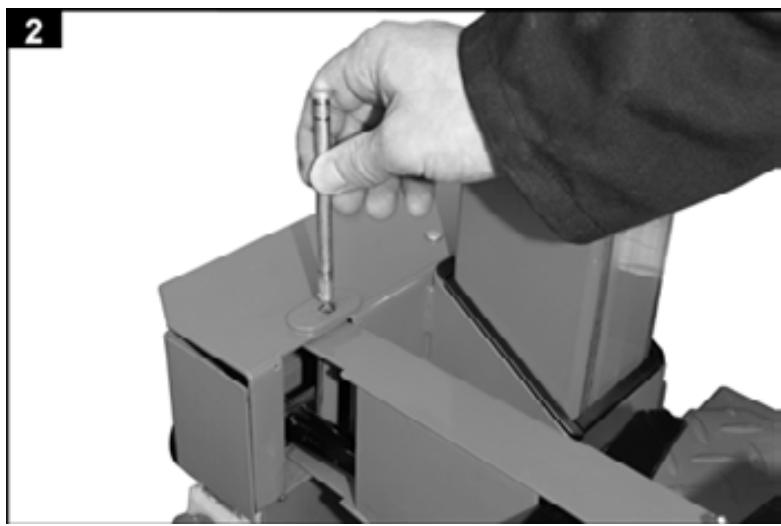

D Den Haltebolzen durchstecken.
Push the holding bolt through.
Faire traverser le boulon d'immobilisation.
Bc BkapaTe 3axBaauaun6oNT.
Prostréte zachytné Čepy.
Stik holdebolten ind.
FIN Työnnä pidiketappi lapi.
H Dugja át a tartó csapszeget.
HR Proturite pridržni svornjak.
1 Inserire il perno di fermo .
NL De bevestigingsbout doorsteken.
PL Przetknij kolek mocujacy.
RC Introduci bolul de oprire.
Stickigenomlasbulten.
Prepchajte zachytne capy.
Vtaknite skozi zadrzevalni cep.

D Haltebolzen auf der Unterseite sichern.
GB Lock the holding bolt at the bottom.
F Sécuriser le bouton d'immobilisation sur sa face inférieure.
C0nrgpeTe 3axBauaaun6oT OT DoJHaTa CtpaHa.
Zachytny Čep zajistěte na spodní straně.
Sikr holdebolten på undersiden.
FIN Varmista pidiketappi alapuolella.
Rögzítse a tartó csapszeget az also oldalon.
HR Osigurajte pridržni svornjak na donjoj strani.
Serrare il perno di fermo sul lato inferiore.
NL Bevestigingsbout aan de onderzijde borgen.
Zabepieczyć kolek mocujacy na dolnej stronie.
RC Asigurati boltul de oprire pe partea de jos.
Säkra lásbulten pá undersidan.
Zachytny cap zaistite na spodnej strane.
Zadrzevalni Čep na spodnji strani zavarujte.

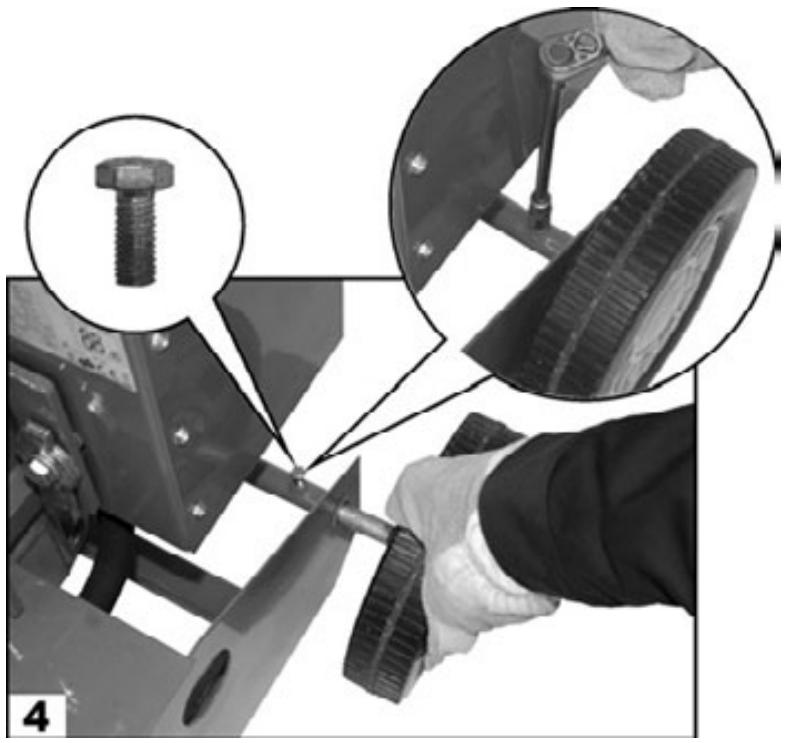

Rader montieren
GE Mount wheels
Montage des roues
BC MoHTnpaHe Ha KOnJIeIaTa
Montáz kol
DK Montering af hjul
FIN Pyorien asennus
A kerekek felszerelése
HR Montiranje kotača
Montaggio delle ruote
WIelen monteren
PL Montera hjulen
RC Montarea rotilor
S Hjul montering
SK Montaž kóf
SLC Montaža koles

D

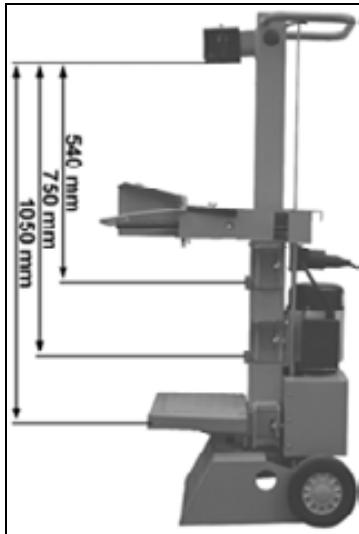

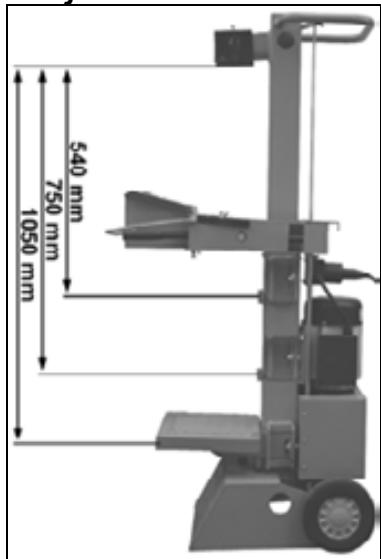

Die Tischplatte kann je nach Länge des zu spaltenden Holzes in drei verschiedeneen Höhen angebracht werden.
In jeder Einbauposition ist ein Verriegelungsbolzen vorhanden.
- Setzen Sie die Tischplatte in die entsprechenden Haltewinkel ein.
Achten Sie darauf, dass der Verriegelungsbolzen eingerastet ist.

GB

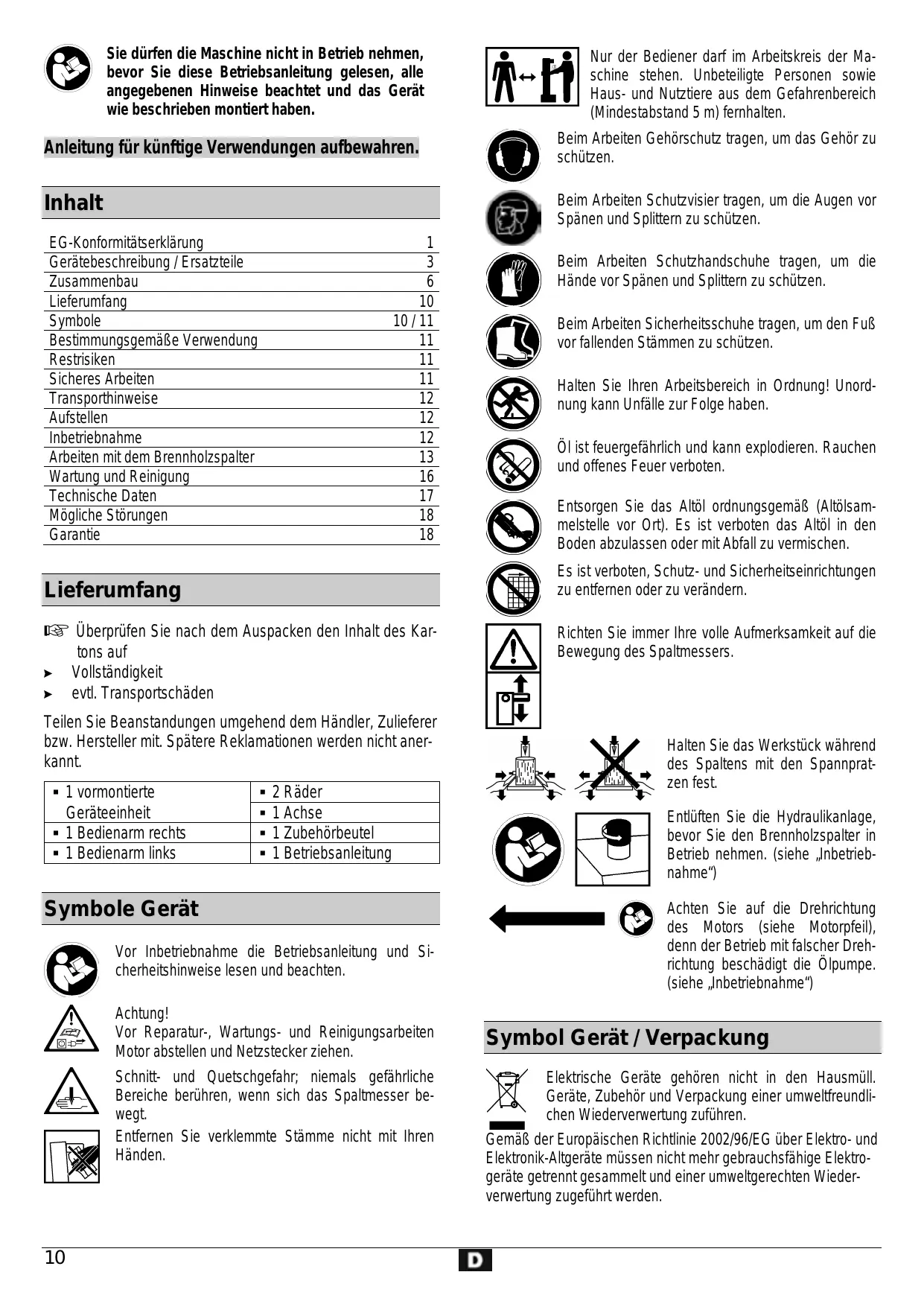

Sie dürfen die Maschine nicht in Betrieb besteht, bevor Sie diese Betriebsanleitung gelesen, alle angegebenen Hinweise beachtet und das Gerät wie beschrieben montiert haben.

Anleitung für künftige Verwendungen aufbewahren.

Inhalt

EG-Konformitätserklärung	1
Gerätebeschreibung / Ersatzteile	3
Zusammenbau	6
Lieferumfang	10
Symbole	10 / 11
Bestimmungsgemäße Verwendung	11
Restrisiken	11
Sicheres Arbeiten	11
Transporthinweise	12
Aufstellen	12
Inbetriebnahme	12
Arbeiten mit dem Brennholzspalter	13
Wartung und Reinigung	16
Technische Daten	17
Mögliche Störungen	18
Garantie	18

Lieferumfang

Überprüfen Sie nach dem Auspacken den Inhalt des Kartons auf

Vollständigkeit

evtl. Transportschäden

Teilen Sie Beanstandungen umgehend dem Handler, Zulieferer bzw. Hersteller mit. Spätere Reklamationen werden nicht anerkannt.

1 vormontierte Geräteinheit	2 Räder
	1 Achse
1 Bedienarm rechts	1 Zubehörbeutel
1 Bedienarm links	1 Betriebsanleitung

Symbole Gerät

Vor Inbetriebnahme die Betriebsanleitung und Sicherheitshinweiselesen und beachten.

Achtung!

Vor Reparatur-, Wartungs- und Reinigungsrarbeiten Motor abstellen und Netzsteckerziehen.

Schnitt- und Quetschgefahr; niemals gefährliche Bereiche berühren, wenn sich das Spaltmesser bewegt.

Entfernen Sie verklemme Stämme nicht mit ihren Händen.

Nur der Bedienerarf im Arbeitskreis der Maschine stehen. Unbeteiligte Personen sowie Haus- und Nutztiere aus dem Gefahrenbereich (Mindestabstand 5 m) fernhalten.

Beim Arbeiten Gehorschutzlagen, um das Gehör zu schätzen.

Beim Arbeiten Schutzvisier/TRagen, um die Augen vor Spanen und Splittern zu schützen.

Beim Arbeiten Schutzhandschuhe tragen, um die Hände vor Spanen und Splittern zu schützen.

Beim Arbeiten Sicherheitschuhe tragen, um den Fuß vor fallenden Stämmen zu schützen.

Halten Sie ihren Arbeitsbereich in Ordnung! Unordnung kann Unfälle zur Folge haben.

Öl ist feuergeführlich und kann explodieren. Rauchen und offenes Feuer verboten.

Entsorgen Sie das Altol ordnungsgemäß (Altolsammelstelle vor Ort). Es ist verboten das Altol in den Boden abzulassen oder mit Abfall zu vermischen.

Esistverboten,Schutz-und Sicherheitseinrichtungen zu entfernoden zu verändern.

Richten Sie immer ihre volle Aufmerksamkeit auf die Bewegung des Spaltmessers.

Halten Sie das Werkstück während des Spaltens mit den Spannpratzen fest.

Entlüften Sie die Hydraulikanlage, bevor Sie den Brennholzspalter in Betriebnehmen. (siehe „Inbetriebnahme")

Achten Sie auf die Drehrichtigung des Motors (siehe Motorpfeil), Denn der Betrieb mit falscher Drehrichtigung beschädigt die Ölpumpe. (siehe „Inbetriebnahme")

Symbol Gerät / Verpackung

Elektrische Geräte gehören nicht in den Hausmüll. Geräte, Zubehör und Verpackung einer umweltfreundlichen Wiederverwertung zuführen.

Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugefuhrt werden.

Symbole Betriebsanleitung

Drohende Gefahr oder gefährliche Situation. Das Nichtbeachten dieser Hinweise kann Verletzungen zur Folge haben oder zu Sachbeschädigung führen.

Wichtige Hinweise zum sachgerechten Umgang. Das Nichtbeachten dieser Hinweise kann zu Störungen führen.

Benutzerhinweise. Diese Hinweise themselves Ihnen, alle Funktionen optimal zu nutzen.

Montage, Bedienung und Wartung. Hier wird Ihnengenau erklart, was Sie tun,müssen.

Bestimmungsgemäß Verwendung

• Der Brennholzspalter ist nur zum Spalten von Holz einsetzbar.
• Nur gerade abgeschnittenes Holz ist für den Brennholzspalter geeignet.
• Fremdkörper (Nagel, Draht, Beton etc.) sind aus dem zu spaltenden Holz unbedingt zu entfernen.
• Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschreibenbenen Betriebs-, Wartungs- und Instandsetzungsbedingungen und die Befolgung der in der Anleitung enthaltenen Sicherheitshinweise.
• Jeder weiter darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden jeder Art haftet der Hersteller nicht: Das Risikoträgt allein der Benutzer.
  Eigenmächtige Veränderungen an dem Brennholzspalter schreiben eine Haftung des Herstellers für darauf entstehende Schäden jeder Art aus.
• Das Gerätarf nur von Personen gerüstet, genutzt und gewartet werden, die damit vertraut und über die Gefahren unterrichtet sind. Instandsetzungsarbeiten)dürfen nur durch uns bzw. durch von uns benannte Kundendienststellen durchgeführt werden.

Restrisiken

Auch bei bestimmungsgemäßer Verwendung konnen trotz

Einhaltung aller einschlagigen Sicherheitsbestimmungen aufgrund der durch den Verwendungszweck bestimmten Konstruktion noch Restrisiken bestehen.

Restrisiken können minimiert werden, wenn die „Sicherheitshinweise" und die „Bestimmungsgemäße Verwendung", sowie die Betriebsanleitung insgesamt beachtet werden.

Rücksichtnahme und Vorsicht verringern das Risiko von Personenverletzungen und Beschädigungen.

• Ignorierte oder übersehene Sicherheitsvorkehrungen können zu Verletzungen beim Bediener oder zu Beschäftigungen von Eigentum führen.
• Durch Unachtsamkeit, Nichteinhaltung der Sicherheitsbestimmungen und unsachgemäßer Verwendung kann es zu Verletzungen an der Hand oder an den Fingern durch das bewegte Spaltmesser kommt.
  Gefährung durch Strom, bei Verwendung nicht ordnungsgemäßer Elektro-Anschlussleitungen.

• Berührung spannungsfuhrender Teile bei geöffneten elektrischen Bauteilen.

• Beeinträchtigung des Gehörs bei länger andauernden Arbeiten ohne Gehorschutz.

Des weiteren können troz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.

Sicheres Arbeiten

Lesen und beachten Sie vor Inbetriebnahme diesen

Erzeugnisses die folgenden Hinweise und die im jeweiligen Land gültigen Sicherheitsbestimmungen, um sich selbst und andere vor möglichen Verletzungen zu schätzen.

Geben Sie die Sicherheitshinweise an alle Personen werden, die mit der Maschine arbeiten.

Bewahren Sie diese Sicherheitschinweise gut auf.

• Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Verwenden Sie das Gerät nicht, wenn Sie mude sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.
• Machen Sie sich vor Gebrauch mit Hilfe der Betriebsanleitung mit der Maschine vertraut.
• Benützen Sie die Maschine nicht für Zwecke, für die sie nicht bestimmt ist (siehe „Bestimmungsgemäß Verwendung" und „Arbeiten mit dem Brennholzspalter").
• Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.
• Nehmen Sie eine Arbeitsstellung ein, die sich im Bereich der Bedienungsgriffe befindet.
• Niemals auf der Maschine stehen.
• Tragen Sie beim Arbeitsen

Schutzvisier
Arbeitshandschuhe
Gehorschutz
- Sicherheitsschuhe mit Stahlkappe

Tragen Sie geeignete Arbeitskleidung:
- keine weite Kleidung oder Schmuck (sie konnen von beweglichen Teilen erfasst werden)
- Der Bedienende ist im Arbeitsbereich der Maschine gegenüber Dritten verantwortlich.
- Kinder und Jugendliche unter 18 Jahren dürfen die Maschine nicht bedieten.
- Kinder von der Maschine fernhalten.
- Setzen Sie die Maschine niemals ein, während unbeteiligte Personen in der Nähe sind.
- Lassen Sie die Maschine nie unbeaufsichtigt.
- Halten Sie ihren Arbeitsbereich in Ordnung! Unordnung kann Unfälle zur Folge haben.
- Überlasten Sie die Maschine nicht! Sie arbeiten better und)sicherer im angegebenen Leistungsbereich.
- Betreiben Sie die Maschine nur mit kompletten und korrekt angebrachten Schutzeinrichtungen undändern Sie an der Maschine nichts, was die Sicherheit beeinträchtigen kann.
Die Maschine bzw. Teile der Maschine nicht verändern.
Die Maschine nicht mit Wasser abspritzen. (Gefahrenquelle elektrischer Strom).
- Maschine nicht im Regen stehen während bei Regen arbeiten.
- Nur an einem trockenen Ort außerhalb der Reichweite von Kindern aufbewahren.

Schalten Sie die Maschine ab undziehen Sie den Netzstecker aus der Steckdose bei:

• Reparaturarbeiten
  Wartungs- und Reinigungsrarbeiten
• Beseitigung von Störungen
• Überprüfungen der Anschlussleitungen, ob diese verschlungen oder beschädigt sind
  Transport

• Verlassen (auch bei kurzzeitigen Unterbrechungen)

• Überprüfen Sie die Maschine auf eventuelle Beschäftigungen:

• Vor weiterem Gebrauch des Gerätes müssen Schutzvortrichtungen sorgfällig auf ihre einwandfrei und bestimmungsgemäß Funktion untersucht werden.

• Überprüfen Sie, ob die beweglichen Teile einwandfrei Funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sümmtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um einwandfrei Betrieb sicherzustellen.
• Beschädigte Schutzvorrichtungen und Teile müssen sich gemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, sowie nichts anderes in der Betriebsanleitung angegeben ist.
• Beschädigte oder unleserliche Sicherheitsaufkleber sind zu ersetzen.

Elektrische Sicherheit

Ausführung der Anschlussleitung nach IEC 60245 (H 07 RN-F) mit einem Aderquerschnitt von mindestens
230V
3 × 1.5 ~mm^2 bei einer Kabellänge bis max. 10 ~m
400V3
5 × 1.5 ~mm^2 bei einer Kabellänge bis max. 10 ~m
- Niemals Anschlussleitungen über 10 m verwenden. Längere Anschlussleitungen erzeugen einen Spanningsabfall. Der Motor erreicht nicht mehr seine maximale Leistung, die Funktion der Maschine wird reduziert.
- Stecker und Kupplungsdosen an Anschlussleitungen müssen aus Gummi, Weich-PVC oder anderem thermoplastischen Material der gleichen Mechanischen Festigkeit sein oder mit dieser Material überzogen sein.
Die Steckvorrichtung der Anschlussleitung muss spritzwassergeschützt sein.
- Beim Verlegen der Anschlussleitung darauf auf achten, dass sie nicht gequetscht, geknicht und die Steckverbindung nicht Nass wird.
- Wickeln Sie bei Verwendung einer Kabeltrommel das Kabel vollständig ab.
- Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. Verwenden Sie das Kabel nicht, um den Stecker aus der Steckdose zuziehen.
- Kontrollieren Sie Verlängerungskabel regelmäßig und ersetzen Sie sie, wenn sie beschädigt sind.
- Verwenden Sie keine defekten Anschlussleitungen.
- Verwenden Sie im Freien nur dazu zugelassene und entspruchend gekennzeichnete Verlängerungskabel.
Keine provisieren Elektroanschluss einsetzen.
- Schutzeinrichtungen niemals überbrücken oder außer Betrieb setzen.

Der Elektroanschluss bzw. Reparaturen an elektrischen Teilen der Maschine haben durch eine konzessionierte Elektrofachkraft oder eine unserer Kundendienststellen zu erfolgen. Örtliche Vorschriften insbesondere hinsichtlich der Schutzmaßnahmen sind zu beachten.

4 Reparaturen an anderen Teilen der Maschine haben durch den Hersteller bzw. einer seiner Kundendienststellen zu erfolgen.
Nur Originalersatzteile verwenden. Durch den Gebrauch anderer Ersatzteile und anderen Zubehörk konnen Unfälle für den Benutzer entstehen. Für hieraus resultierende Schäden haftet der Hersteller nicht.

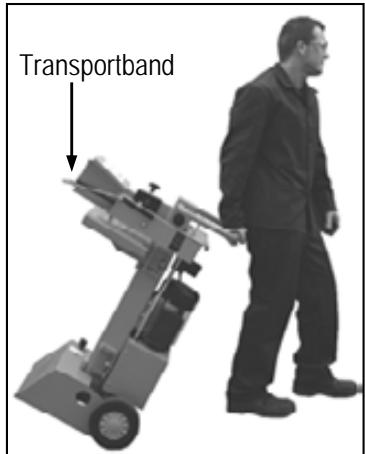

Transporthinweise

Vor jedem Transport das Spaltmesser ganz nach unten

fahrenheit.

Zum Transportieren fassen Sie mit einer Hand an den Bögel und kippen den Holzspalter weniger zu sich hin. In dieser Stellung kann der Spalter mühelos transportiert werden.

Um Olaustritt beim Transport zu vermeiden, muss der Oltankverschluss fest verschraubt sein.

Aufstellen

Achten Sie darauf, dass der Arbeitsbereich folgende Bedingungen erfüllt:

-rutschfest
- eben
- frei von Stolpergebnissen
ausreichende Lichtverhältnisse

Die Maschine nicht in der Höhe von Erdgas, Benzirn- nen oder anderen leicht brennbaren Materialien betreiben.

Inbetriebnahme

• Vergewissern Sie sich, dass die Maschine komplett und vorschrifsmäßig montiert ist.
• Überprüfen Sie vor jedem Gebrauch:

die Anschlussleitungen auf defekte Stellen (Risse, Schnitte o. dgl.)
verwenden Sie keine defekten Leitungen
- die Maschine auf eventuelle Beschäftigungen (siehe. Sicheres Arbeiten)
- ob alle Schrauben fest angezogen sind
- die Hydralik auf Leckstellen
- den Ölstand

Entlüften

Entlüften Sie die Hydraulikanlage, bevor Sie den Brennholzspalter in Betriebnehmen.

Lösen Sie den Öltankverschluss eine Umdrehungen, damit Luft aus dem Öltank entweichen kann.
Lassen Sie die Kappe während des Betriebes geöffnet.

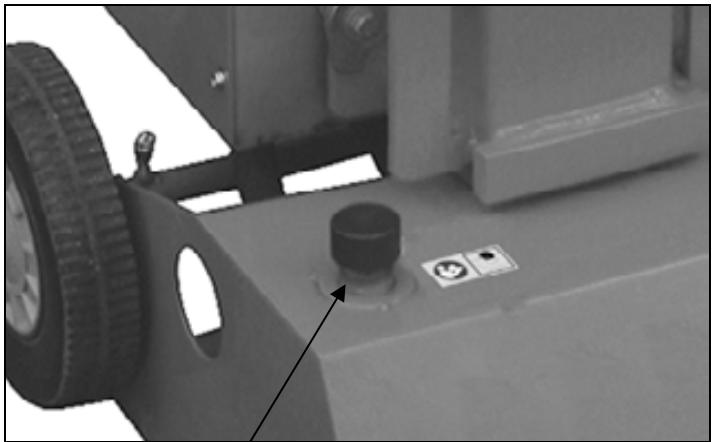

Öltankverschluss

Bevor Sie den Brennholzspalter bewegen, schlieben Sie den Öltankverschluss wieder, da sonst Öl auslauf.

(1) Wenn die Hydraulikanlage nicht entluftet wird, beschädigt die eingeschlossene Luft die Dichtungen und verursacht eine dauerhaft Beschädigung des Brennholzspalters.

(1) Netzanschluss

• Vergleichen Sie die auf dem Geräteypenschild angegebene Spannung mit der Netzspannung und schreiben Sie das Gerät an die entsprechende und vorschäftsmäßige Steckdose an.
• Verwenden Sie Verlängerungskabel mit ausreichendem Querschnitt.
• Schlieben Sie die Maschine über einen Fi-Schutzschalter (Fehlerstrom-Schutzschalter) 30mA an.

① Absicherung

230V 16 A trage

400 V 3~ → 16 A

① Ein-/Ausschalten

! Überprüfen Sie vor jedem Gebrauch die Funktion der Ausschaltvorrichtung (durch Ein- und Ausschalten).

Benutzen Sie kein Gerät, bei dem sich der Schalter nicht ein und ausschaltenlässt. Beschädigte Schalter müssen unverzüglich vom Kundendienst repariert oder ersetzt werden.

Einschalten

Drucken Sie den grunen Knopf.

Ausschalten

Drucken Sie den roten Knopf.

Wiederanlaufsicherung bei Stromunterbrechung (Nullspannungsausloser)

Bei Stromausfall, unbeabsichtigtes Ziehen des Steckers, defekte Sicherung usw. schaltet das Gerät automatisch ab. Zum Wiedereinschalten drücken Sie erneut den grünen Knopf am Ein/Ausschalter.

Brennholzspalter mit 400 V 3~

Achten Sie auf die Drehrrichtung des

Motors (siehe Motorpfeil), Denn der Betrieb mit falscher Drehrichtung beschädigt die Ölpumpe.

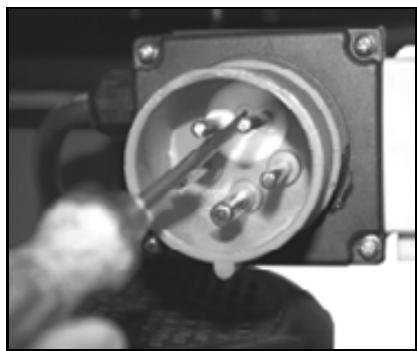

Überprüfen der Drehrichtung:

Motor einschalten; das Spaltmesser fahr tautomatisch in die hochste Position.
Befindet sich das Spaltmesser bereits in der hochsten Position: greifen Sie beiden Bedienarme und drucken Sie sie herunter, das Spaltmesser fahrt nach unten.
Bewegt sich das Spaltmesser nicht, nachdem der Motor anlauf, schalten Sie den Motor aus, und ändern die Drehrichtigung.

Sie konnen die Drehrichtung ändern, indem Sie einen Schraubendreher in den hierfür vorgesehenen Schlitz im Steckerkragen führen und mit leichtem Druck durch Linksoder Rechtsbewegung die richtige Drehrichtung einstehen.

i Hydraulic

• Niemals die Maschine betreiben, wenn eine Gefahr durch Hydraulikflüssigkeit besteht.
• Stellen Sie sicher, dass die Maschine und der Arbeitsbereich sauber und frei von Ölflecken sind.

Rutsch- und Feuergefahr!

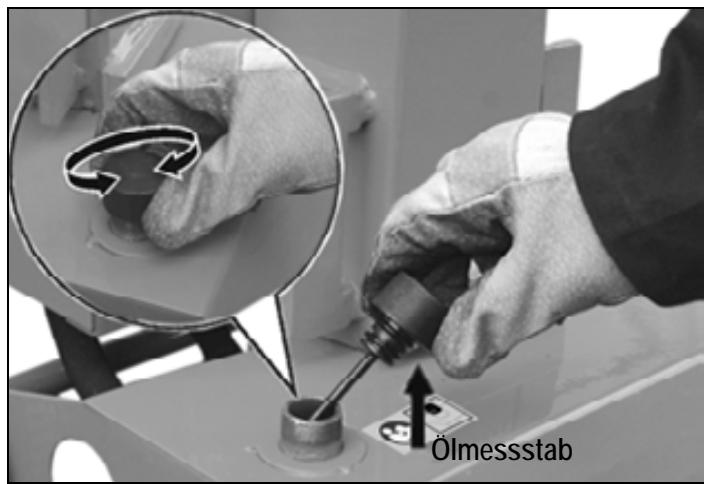

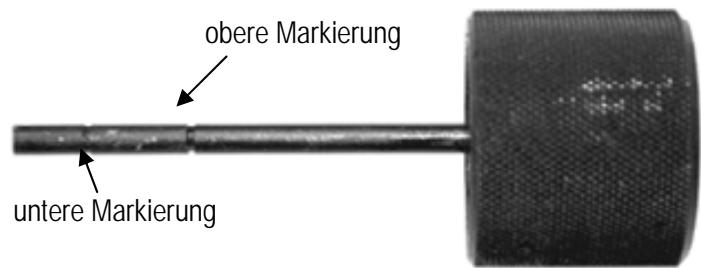

• Überprüfen Sie regelmäßig, ob genügend Hydrauliköl im Behälter ist (siehe Wartung und Pflege)

Inhalt: ca. 4,0 Liter

Arbeiten mit dem Brennholzspalter

zusätzliche SICHERHEITSHINWEISE

• Der Holzpalterarf nur von einer einzelnen Person bedient werden.
• Nur Personen über 18 Jahre, die die Betriebsanleitung gelesen und verstanden haben, * dürfen die Maschine bedieten.
• Tragen Sie ihre Schutzausrüstungen (Schutzbrille/-visier, Handschuhe, Sicherheitsschuhe), um sich vor möglichen Verletzungen zu schätzen.
• Niemals Stämme spalten, die Nagel, Draht oder andere Gegenstände enthalten.
• Bereits gespaltenes Holz und Holzpane erzeugen einen gefährlichen Arbeitsbereich. Es besteht die Gefahr des Stolperns, Ausrutschens oder Hinfallens. Halten Sie den Arbeitsbereich immer aufgeräumt.
• Niemals bei eingeschalteter Maschine die Höhe auf sich bewegende Teile der Maschine legen.
• Spalten Sie nur Holz, das der max. zu verarbeitenden Länge von 1050 mm entspricht.
• Überprüfen Sie vor dem Spalten, ob die Spaltsäule ausreichend gefettet ist, damit diese problemlos ein- und ausfahren ren kann.

Was kann ich spalten?

Göbre der zu spaltenden Stämme

Holzlange: max. 1050 mm

Holzdurchmesser: min. 50 - max. 340 mm

Der Holzdurchmesser ist ein empfohlener Richtwert, weil:

• dūnnes Holz kann schwer zu spalten sein, wenn es Astlöcher enthalt oder die Fasern zu stark sind.

Spalten Sie keine grünen Stämme. Trockene, gelagerte Stämme spalten sich viel leichter und verursachen nicht so oft ein Festfressen wie grünes (nasses) Holz.

Hartholzer neigen zum zerplatzen: Lassen Sie erhöhte Vorsicht walten!

Bedienung

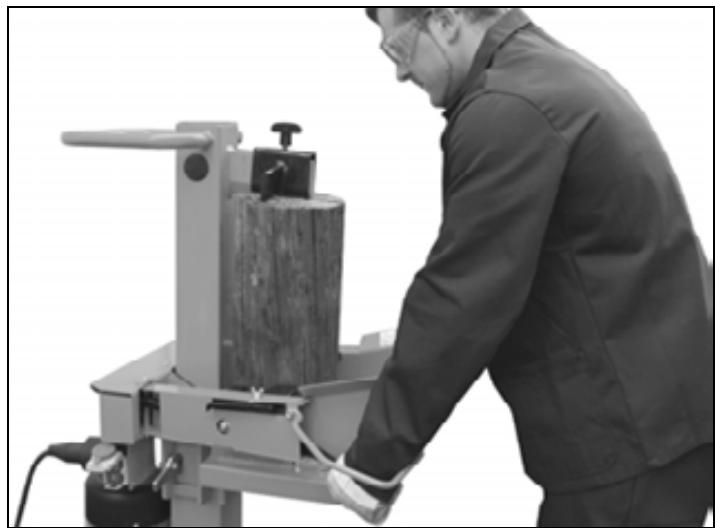

Zweihandbetrieb

Bedieren Sie den Holzspalter niemals mit zwei Personen.

! Blockieren Sie niemals die Bedienungsgriffe (Spannpratzen).

1. Drücken Sie den grünen Einsatzknopf. Warten Sie ein paar Sekunden, damit der Motor seine Endrehzahl erreicht und der Druck in der Hydraulikpumpe aufgebaut wird.

Achten Sie auf die Motorlaufrichtung bei Brennholzspaltern mit Drehstrommotor (400 V 3-), Denn der Betrieb mit falscher Drehrichtung beschädigt die Ölpumpe.
Bei Temperaturen unter -5^ den Holzspalter mindestens 15 min. im Leerlaufbetrieb laufen setzen, damit sich das Öl erwarten kann.

1. Stellen Sie den Stamm auf den Tisch des Spalters.

Beargeben Sie das Spaltgut ausschließlich in Faserrichtung.

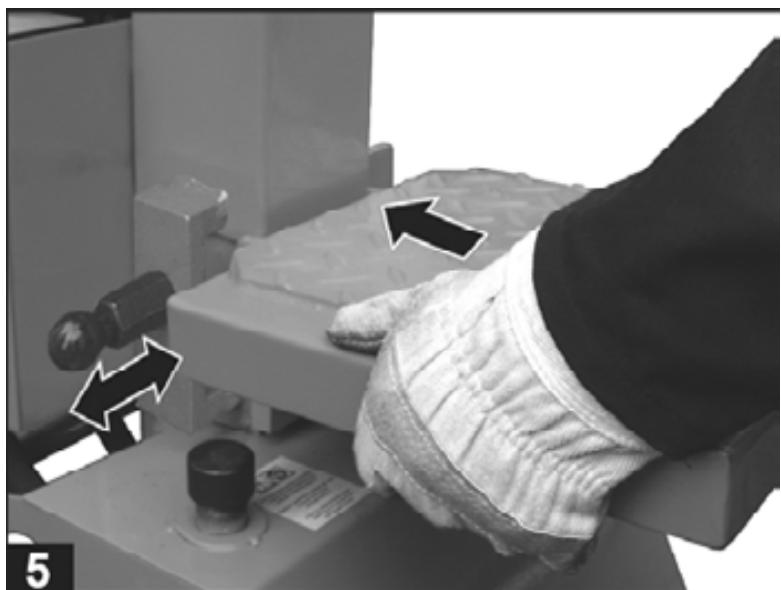

1. Halten Sie den Stamm mit den Spannpratzen fest.

1. Drücken Sie beiden Bedienungsgriffe gleichzeitig nach unten.
   Das Spaltmesser fahr hert herunter und der Stamm wird gespalten.
2. Lassen Sie beiden Bedienungsgriffe los, das Spaltmesser fahrten in seine Ausgangsposition zurück.
   Lassen Sie nur einen Bedienungsgriff los, bleibt das Spaltmesser stehen.

Besondere Hinweise zum Spalten:

Vorbereitungen:

Bereiten Sie das zu spaltende Holz auf die maximal zu verarbeitenden Abmessungen vor und achten Sie darauf, dass das Holz gerade geschritten ist.

Legen Sie sich das Holz am Holzspalter so zurecht, dass keine Gefahr für Sie besteht (Stolpergebn).

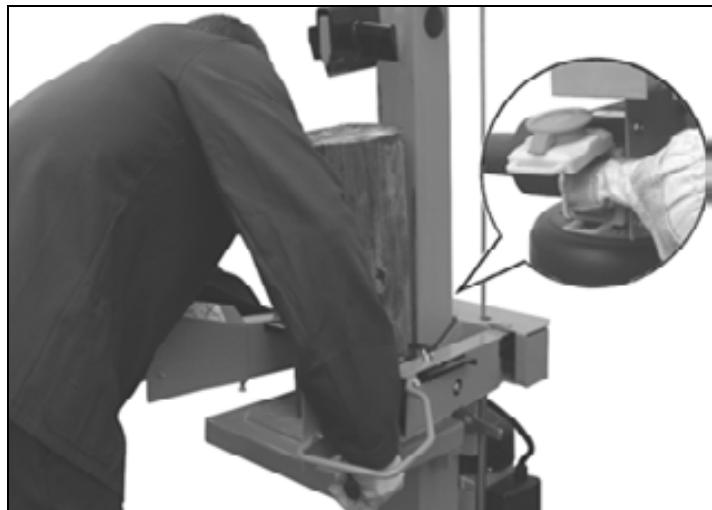

Hubhöhenverstellung

Bei kürzeren Holzstücken konnen Sie die Arbeitsleistung durch Verkurzen des Spaltmesserrücklaufs steigern.

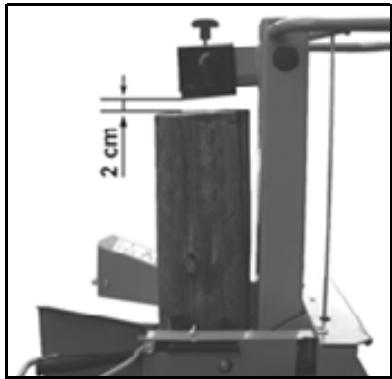

1. Stellen Sie den Stamm auf den Spalttisch und fahren das Spaltmesser durch herunterträcken der beiden Bedienungsgriffe bis ca. 2 cm an den Stamm heran.

1. Lassen Sie einen Bedienungsgriff los, damit das Spaltmesser in dieser Position stehen bleibt und schalten Sie das Gerät aus.

1. Netzstecker ziehen.

2. Lassen Sie den zweiten Bedienungsgriff los.

3. Verkürzen Sie den Rücklauf an der seitlich angebrachten Stange, indem Sie die Feststellschraube in der erforderlichen Höhe fixieren.

Tischhöhe einstellen

Obere Position der Tischplatte: 540~mm

Mittlere Position des Tisches: 750~mm

Untere Position des Tisches: 1050 mm.

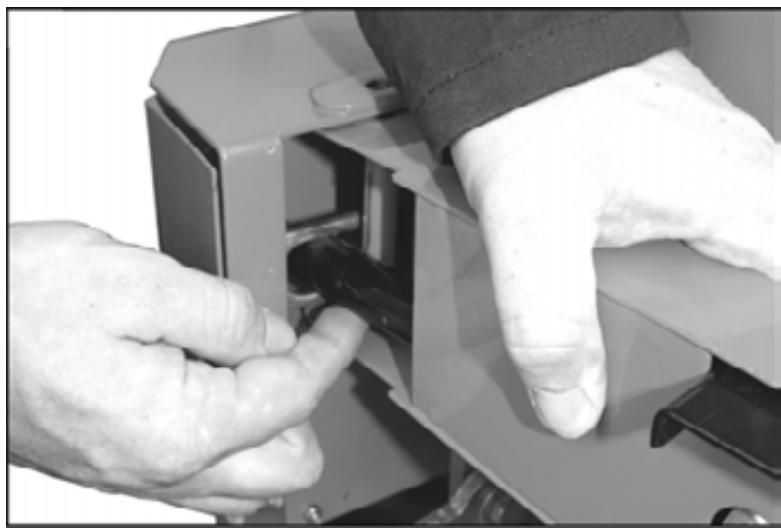

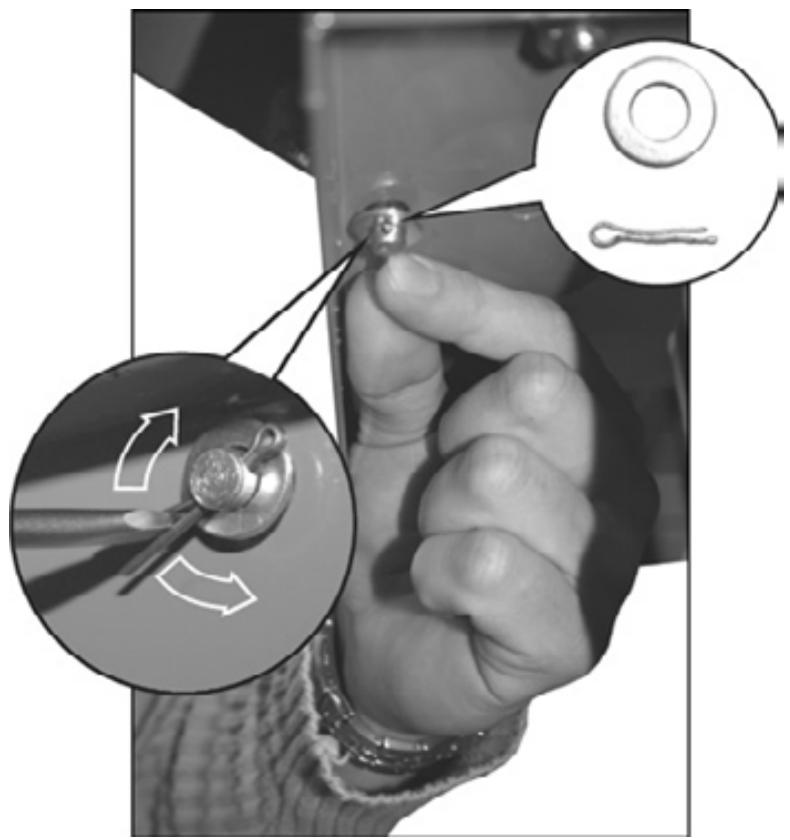

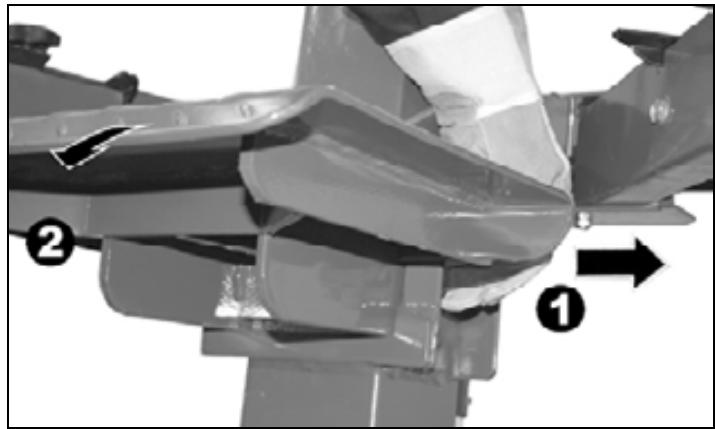

1. Lösen Sie die Verriegelungsbolzen.
2. Ziehen Sie den Tisch heraus.

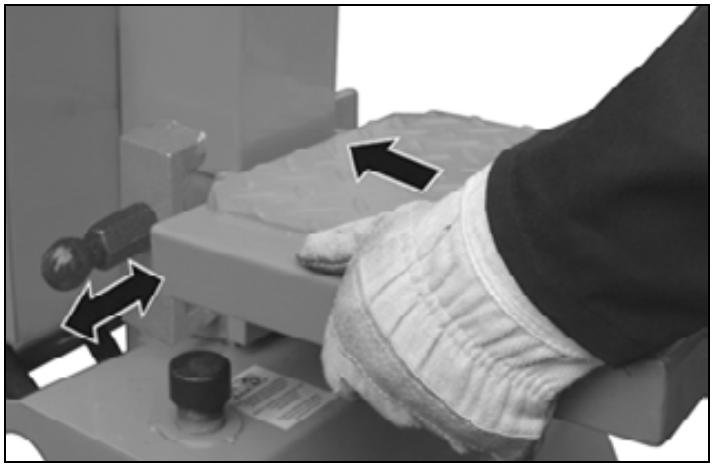

1. Setzen Sie den Tisch in einer Position nahe der Stammlänge ein und sichern Sieihn mit den Verriegelungsbolzen.

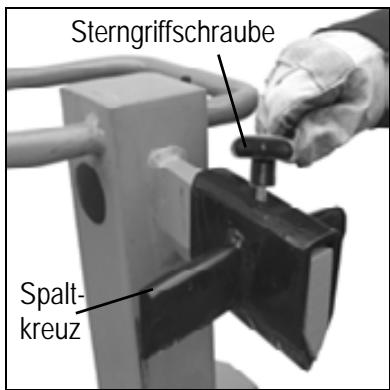

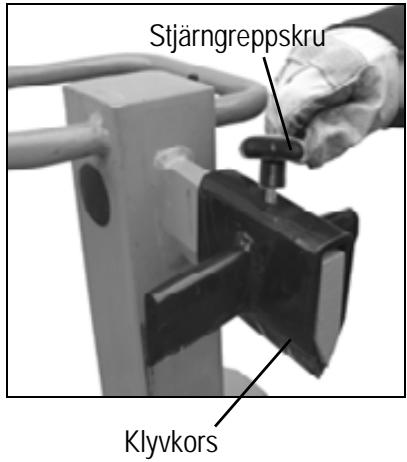

Spaltkreuz justieren:

1. Sterngriffschraube
   lösen.
2. Das Spaltkreuz in die richtige Position schieben (Die Sterngriff-schraube liegt uber der Bohrung im Spaltmesser).
3. Sterngriffschraube wieder festziehen.

Kurzholz spalten:

1. Obere Position der Tischplatte.
2. Stellen Sie den Stamm auf die Tischplatte des Spalters.
3. Halten Sie den Stamm mit den Spannpratzen fest.

BearbeitensiedasSpaltgutauschlieBlichinFaserrichtung.

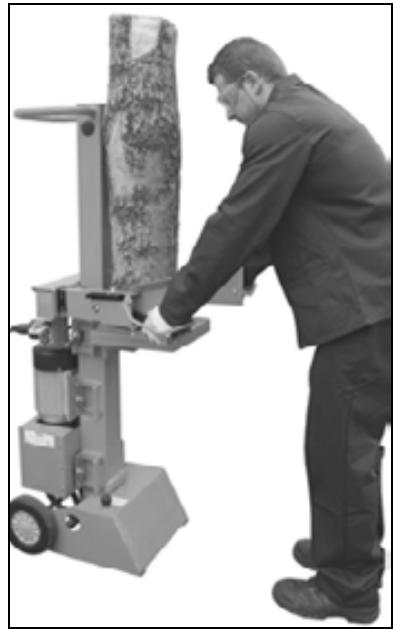

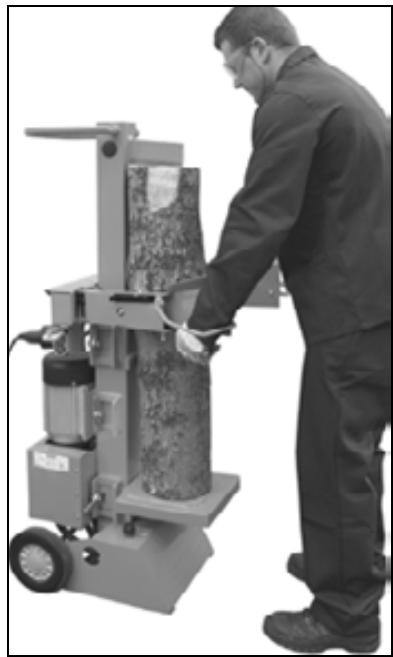

- Langholz spalten:

1. Untere Position des Tisches.
2. Entfernen Sie das Spaltkreuz.
3. Stellen Sie den Stamm auf den Tisch.

Mögliche Störung beim Langholz spalten: Das Spaltgut wird nicht durchgespalten, klemmt am Spaltmesser fest und wird beim Rücklauf mit hochgezogen.

In thisem Fall gehen Sie folgendermaBen vor:

1. Schalten Sie das Gerät aus.
2. Befestigen Sie, je nach Länge des noch zu spaltenden Stammes, die Tischplatte in der mittleren oder oberen Position.
3. Schalten Sie das Gerät ein und setzen Sie den Spaltvorgang fort.

! Niemals zwei Stämme in einem Arbeitsgang spalten.

Niemals Holz während des Arbeitsvorganges nachlegen oder ersetzen.

① Niemals durch Aufrechterhalten des Schubs über mehrere Sekunden ein Spalten des Stammes erzwingen. Dies kann zu Beschädigungen an der Maschine führen.

Positionieren Sie den Stamm erneut auf dem Tisch und wiederholen Sie den Spaltvorgang oder legen Sie den Stamm zur Seite.

Wie wird ein festgeklemmter Stamm gelöst?

Es besteht die Gefahr, dass sich astiges Spaltgut beim Spaltvorgang verklemmt.

1. Gerät ausschalten und Netzsteckerziehen.
2. Entfernen Sie verklemmte Stämme nicht mit ihren Handen.
3. Den festgeklemmten Stamm vorsichtig mit einer Brechstange hin- und herbewegen, damit sich der Stamm offen kann. Spaltsäule nicht beschädigen!
   Beim Losen niemals auf den festgeklemmten Stamm hammern.
   Sagen Sie den eingeklemmten Stamm niemals hersus.
   Bitten Sie keine zweite Person um Unterstützung.

Arbeitsende:

Fahren Sie das Spaltmesser in dieunte Position (eingefahrener Zustand).

Lassen Sie einen Bedienungsgriff los.
Schalten Sie das Gerät aus undziehen Sie den Netzstecker.
Wartungs- und Pflegehinweise beachten.

Wartung und Reinigung

Vor jeder Wartungs- und Reinigungsrarbeit:

Gerat ausschalten
-Netzsteckerziehen

Tragen Sie Schutzhandschuhe zur Vermeidung von Verletzungen.

Zum Warten und Reinigen entfernte Sicherheitseinrichtungen müssen unbedingt wieder ordnungsgemäß angebracht und überprüft werden.

Nur Originalteile verwenden. Andere Teile konnen zu unvorhersehbaren Schäden und Verletzungen führen.

Achten Sie darauf, Werkzeug und Schraubenschlüssel nach der Wartung oder Reparatur wieder zu entfernen.

Weitergehende Wartungs- und Reinigungsrarbeiten, als die in this dem Kapitel beschrieben, durren nur vom Kundendienst durchgeführten werden.

Damit eine lange und zuverlüssige Nutzung des Gerätes gewährleistet ist, führen Sie die folgenden Wartungsarbeiten regelmäßig aus.

① Beachten Sie folgenden, um die Funktionsfähigkeit des Brennholzspalters zu erhalten:

Reinigen Sie die Maschine nach Arbeitsende gründlich.
- lose Befestigungen.
verschlissene oder beschädigte Bauteile.
- Entfernen Sie Harzrückstände.
- Fetten Sie die Spaltsäule regelmäßig ein oder ölen Sie diese mit einem umweltfreundlichen Sprühöl ein.
- Überprüfen Sie Hydraulikschläuche und Schlauchverbindungen regelmäßig auf Dichtigkeit und Festigkeit.
- richtig montierte und intakte Abdeckungen oder Schutz-einrichtungen.

Spaltmesserscharfen

Nach langer Betriebsdauer, bei verminderter Spaltleistung oder bei leichter Verformung der Schneide das Spaltmesser abschreiben oder mit einer feinen Feile schären (Grate entfern).

Kanten schärfen

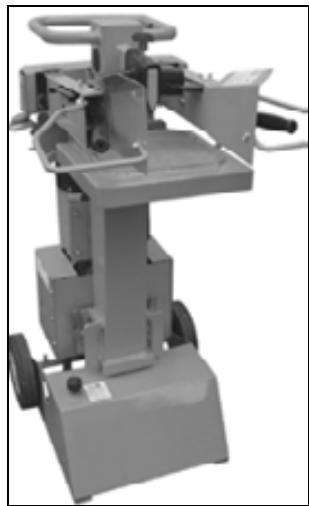

Wie überprüfe ich den Ölstand?

1. Die Spaltsäule muss im eingefahrenen Zustand sein.
2. Ziehen Sie den Ölmessstab Heraus.
3. Säubern Sie den Ölmessstab und die Oldichtigung.
4. Stecken Sie den Messstab bis zum Anschlag wieder in die Öffnung.
5. Ziehen Sie den Ölmessstab wieder heraus.

Liegt der Ölpegel zwischen den beiden Markierungen, ist genug Öl im Behälter.
Liegt der Ölpegel unterhalb der unteren Markierung muss Öl mit Hilfe eines sauberen Trichters nachgeführt werden.

1. Überprüfen Sie die Oldichtigung. Diese muss bei Beschädigungen ausgetauscht werden.
2. Stecken Sie den Messstab wieder in die Öffnung.

Erster Ölwechsel nach 50 Betriebsstunden, dann alle 500 Betriebsstunden.

Es sind zwei Personen erforderlich.

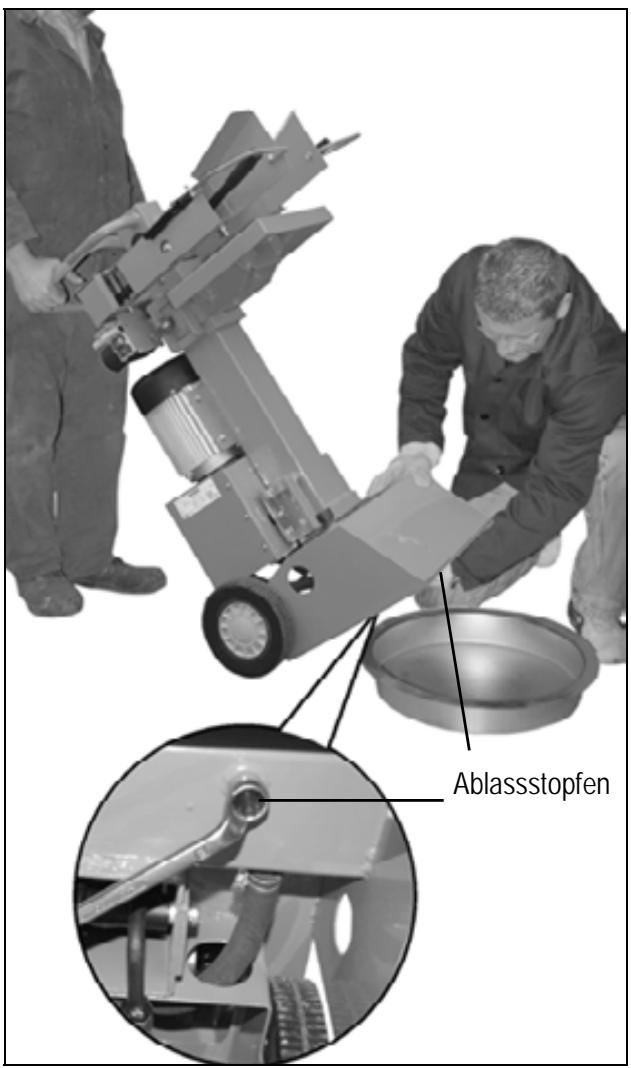

Auswechseln:

1. Die Spaltsäule muss im eingefahrenen Zustand sein.
2. Ziehen Sie den Olmessstab heraus.
3. Stellen Sie einen Behälter, der mindestens 4,5 Liter Öl aufnehmen kann, unter den Holzspalter.
4. Schrauben Sie den Ablassstopfen ab, damit das Öl raus lau-fen kann.

1. Dichtung und Ablassstopfen wieder einsetzen.
2. Füllen Sie das neue Hydrauliköl (ca. 1,5 Liter) mit Hilfe eines sauberen Trichters ein.
3. Säubern Sie den Ölmessstab und die Oldichtung.
4. Überprüfen Sie die Oldichtigung. Diese muss bei Beschädigungen ausgetaucht werden.
5. Stecken Sie den Messstab wieder in die Öffnung.

Entsorgen Sie das Altöl ordnungsgemäß (Altölsammelstelle vor Ort). Es ist verboten das Altöl in den Boden abzulassen oder mit Abfall zu vermischen.

i Hydrauliköl

Für den Hydraulikzylinder empfehlen wir die folgenden Hydraulikole:

Shell Tellus T 22
Aral Vitam Gf 22
BP Energol HLP 22
Mobil DTE 11
oder gleichwertiges

Keine anderen Ölsorten verwenden. Der Gebrauch von anderen Ölsorten beeinflusst die Funktion des Hydraulikzylinders.

Technische Daten

Model / Typ	ASP 6 N	ASP 6 N - 400
Spaltkraft	60 kN (6 t)
Holzlänge	max. ca. 1050 mm (ohne Spaltkreuz)max. ca. 1035 mm (mit Spaltkreuz)
Holzdurchmesser	min. 50 mm – max. 340 mm
Spalthub	≈ 500 mm
Vorlaufgeschwindigkeit	ca. 0,04 m/sek.
Rücklaufgeschwindigkeit	ca. 0,17 m/sek.
Hydrauliköl (max.)	4,5 Liter
Hydraulikdruck	21 MPa (210 bar)
Elektromotorleistung (Aufnahmeleistung)	P1 3,5 kW (S6 40%)	P1 3,0 kW (S6 40%)
Anschluss	230 V~ 50 Hz, 16 A träge	400 V 3~ 50 Hz, 16 A
Abmessungen	Länge 760 x Breite 500 x Höhe 1520 mm
Gewicht	ca. 100 kg	ca. 99 kg

Vor jeder Störungsbeseitigung

Gerä ausschalten
-Netzsteckerziehen

Problem	mögliche Ursache	Beseitigung
Stamm wird nicht gespalten (zu weniger Spaltleistung)	→ Stamm ist nicht richtig positioniert → Stamm überschreitet die zulässigen Abmessungen oder das Holz ist für die Leistung der Maschine zu hart → Spaltmesser spaltet nicht → Hydraulikdruck zu niedrig → Auslösegestänge verbogen (Hydraulikstück) wird nicht ganz eingroduckt) → falsche Anschlussleitung (länger als 10 m oder zu kleiner Aderquerschnitt)	→ positionieren Sie den Stamm erneut → Stamm auf zulässige Abmessungen schreiben → Spaltmesser sCHRfen, auf Grat oder Kerben prüfen → Ölstand überprüfen; wenn nötig Öl nachfüllen. Problem ist nicht zu beheben,itte wenden Sie sich an den Hersteller oder an von ihm benannte Firma. → Gestänge vom Hersteller oder von ihm benannte Firma nachjustieren halten → richtige Anschlussleitung verwenden
Spaltsäule fahrcht schwankend oder mit starken Vibrationen ein	→ Luft im Kreislauf → Spaltsäule nicht ausreichend eingefettet bzw. eingeilt	→ Ölstand überprüfen; wenn nötig Öl nachfüllen. → Spaltsäule einfetten oder mit einem umweltfreundlichen Sprühöl einölen. → Problem ist nicht zu beheben,itte wenden Sie sich an den Hersteller oder an eine von ihm benannte Firma.
Spaltsäule fahrcht nicht ein	→ Hydraulikpumpe defekt	→ Zur Problembehebung wenden Sie sich an den Hersteller oder an eine von ihm benannte Firma.
Motor lauft an, aber die Spaltsäule wird nicht eingefahren	→ falsche Drehrichtung des Motors	→ Drehrichtung des Motors überprüften Drehstrom: Drehrichtung umstellen Wechselstrom: Zur Problembehebung wenden Sie sich an den Hersteller oder an eine von ihm benannte Firma.
Motor lauft nicht an	→ Netzspannung fehl → 2-Phasenlauf bei Drehstrommotor → Anschlusskabel defekt → Elektromotor defekt	→ Absicherung überprüfen → Sicherung und Zuleitung von einem Elektrofachmann überprüften setzen → Anschlusskabel austauschen bzw. von einem Elektrofachmann überprüften halten → Zur Problembehebung wenden Sie sich an den Hersteller oder an eine von ihm benannte Firma.

Bei weiteren Fehlfunktionen setzen Sie sichitte mit unserem Kundendienst in Verbindung.

Bei Fragen: Tel. 0 23 82 / 8 92

-54

-58

-65

Garantie

Bitte beachten Sie die beiliegende Garantieerklärung.

Til hydraulikcylinderen anbefaler vi ffolgende hydraulikolier:

Bei Stromausfall, unbeabsichtigtes Ziehen des Steckers, defekte Sicherung usw. schaltet das Gerät automatisch ab. A keszülék ismetelt bekapcsolásához a ki-és bekapcsolón nyomja meg üjra a zöld gombat.

Shell Tellus T 22
Aral Vitam Gf 22
BP Energol HLP 22
Mobil DTE 11
oder gleichwertiges

Verder können er ondanks alle genomen maatregelen nicht zichtbare restrictions bestaan.

Veilig werken

A

Elektrische veiligung

Övre position für bordet für stockar upp till 540 mm.

Mellan position for bordet for stockar upp till 750~mm

Undre position for bordet for stockar upp till 1050 mm.

Dra ut bordsplatta.

Satt i bordet i onskad hallvinkel.

Setillattasningsbultenarinhakad.

Justera klyvkorset

1. Lossa lasskruv.
2. Skjut klyvkorset till den erforderliga positionen (Stjärngreppskruven sitter over hålet i spaltmätaren.)
3. Dra at lasskruvenigen.

Schinkelstr. 97, 59227 Ahlen

Postfach 21 64, 59209 Ahlen • Germany

Tel.: [phone] / 8 92 - 0 • Fax: [phone] / 8 18 12

E-mail: [e-mail] • Internet: www.atika.de
