NAVODILA ZA UPORABO HB 722 ATIKA

Simboli upute za uporabu

Polnjenje škarij za živo mejo z gorivom

Zagon pri hladnem motorju

Zaustavitev motorja v nujnem primeru

Nastavitve škarij za živo mejo 162 Delovni napotki 163 Splošno vedenje pri delu s škarjami za živo mejo

Vzdrževanje in nega 164 Vzdrževanje

Nastavitev rezalne naprave

Nastavitev števila vrljajev prostega teka

Čiščenje ali menjava zračnega filtra

Čiščenje ali menjava bencinskega filtra

Dušilec zvoka/izhodna odprtina

Transport 166 Skladiščenje 166 Čiščenje in vzdrževanje 167 Možne motnje 168 Tehnični podatki 169 Garancija

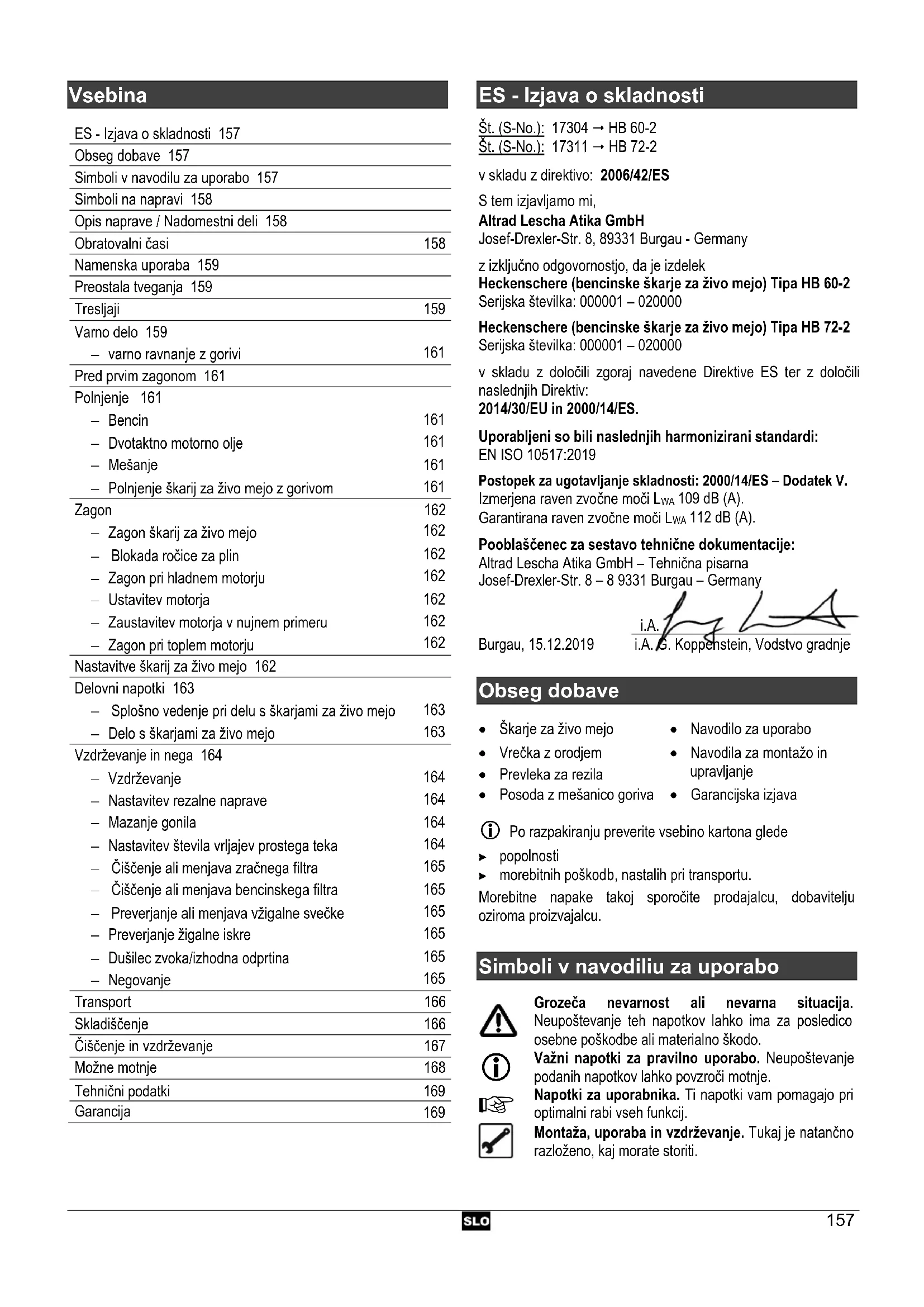

ES - Izjava o skladnosti Št. (S-No.): 17304 HB 60-2 Št. (S-No.): 17311 HB 72-2 v skladu z direktivo: 2006/42/ES S tem izjavljamo mi, Altrad Lescha Atika GmbH Josef-Drexler-Str. 8, 89331 Burgau - Germany z izključno odgovornostjo, da je izdelek Heckenschere (bencinske škarje za živo mejo) Tipa HB 60-2 Serijska številka: 000001 – 020000 Heckenschere (bencinske škarje za živo mejo) Tipa HB 72-2 Serijska številka: 000001 – 020000 v skladu z določili zgoraj navedene Direktive ES ter z določili naslednjih Direktiv: 2014/30/EU in 2000/14/ES. Uporabljeni so bili naslednjih harmonizirani standardi: EN ISO 10517:2019 Postopek za ugotavljanje skladnosti: 2000/14/ES – Dodatek V. Izmerjena raven zvočne moči L

112 dB (A). Pooblaščenec za sestavo tehnične dokumentacije: Altrad Lescha Atika GmbH – Tehnična pisarna Josef-Drexler-Str. 8 – 8 9331 Burgau – Germany

Grozeča nevarnost ali nevarna situacija. Neupoštevanje teh napotkov lahko ima za posledico osebne poškodbe ali materialno škodo.

Važni napotki za pravilno uporabo. Neupoštevanje podanih napotkov lahko povzroči motnje.

Napotki za uporabnika. Ti napotki vam pomagajo pri optimalni rabi vseh funkcij.

Montaža, uporaba in vzdrževanje. Tukaj je natančno razloženo, kaj morate storiti.158

V primeru sklicevanja v besedilu na št. slike, si oglejte priložena navodila za montažo in upravljanje.

Opozorilo! Škarje za živo mejo lahko povzročijo resne poškodbe! Pred zagonom naprave preberite varnostne napotke in jih upoštevajte. Bencin in olje gorita in lahko eksplodirata. Prepovedan je ogenj, odprta luč in kajenje. Naprave ne izpostavljajte dežju. Napravo zaščitite pred vlago. Nosite zaščito za vid! Nosite zaščito za sluh! Nosite zaščitne rokavice. Nosite zaščitne čevlje! Zagonska ročica (Choke) „hladni zagon“ Zagonska ročica (Choke) „Topli zagon in delo“ Pozor! Pred popravljanjem, vzdrževanjem in čiščenjem izključite motor in izvlecite vtič vžigalne svečke.

Nevarnost zastrupitve z ogljikovim monoksidom. Motorja ne zaganjajte ali pustite delovati v zaprtih prostorih, četudi so vrata in okna odprta.

Opozorilo pred vročimi površinami. Nevarnost opeklin. Ne dotikajte se vročih delov motorja. Ti ostanejo vroči še kratek čas po izklopu motorja.

Neudeležene osebe in domače ter koristne živali morajo biti zunaj območja nevarnosti. Varnostna razdalja je vsaj 15 m. Izdelek ustreza evropskim direktivam, ki veljajo za tovrstne izdelke.

Zagotovljena raven zvočne moči L

112 dB (A), izmerjen v skladu s smernico 2000/14/EG. EUV Vrednosti izpušnih plinov v skladu z uredbe (ES) 2016/1628.

Pos. Št. za naročilo Oznaka 1 Blokada ročice za plin 2 Stikalo za VKLOP/IZKLOP 3 Zadnji ročaj 4 Ročica-zapah 5 Ročica za plin 6 Dušilec zvoka 7 364360 Filter za bencin 8 364365 Pokrov rezervoarja za gorivo 9 Zagonski ročaj

Pokrov z zaganjačem z zagonsko vrvico in zagonskim ročajem

Sprednji ročaj 12 Ščitniki za roke 13 364227 Prevleka za rezila HB 60-2 (zg.sl.) 13 364353 Prevleka za rezila HB 72-2 14 Rezalna naprava HB 60-2 (zg.sl.) 14 Rezalna naprava HB 72-2 15 Vtič vžigalne svečke 16 385841 Vžigalna svečka 17 Pritrdilni vijak 18 364375 Pokrov zračnega filtra 19 Izstopna odprtina (izpušna) 20 Zagonska ročica (Choke) 21 364370 Zračni filter 22 Črpalka goriva 23 364378 Pokrov glušnika 24 364357 Vrečka z orodjem 25 364282 Ključ za svečke 26 364225 posoda z mešanico goriva 27 364380 Varnostna nalepka 28 Udarni ključ SW 8/10 29 Ključem z notranjim šestrobom št. 3 30 Ključem z notranjim šestrobom št. 4 31 Ključem z notranjim šestrobom št. 5 32 Izvijač 33 Čep za polnjenje maščobe 34 364379 Pokrov vžigalnih svečk 35 Odbijač HB 72-2

Obratovalni časi Pred zagonom naprave upoštevajte državne (regionalne) predpise za zaščito pred hrupom.159 Namenska uporaba Škarje za živo mejo so namenjene samo zasebni uporabi na domačem ali ljubiteljskem vrtu. Škarje za živo mejo za zasebni domač in ljubiteljski vrt so tiste naprave, ki se ne uporabljajo v javnih nasadih, parkih, na športnih igriščih ter v kmetijstvu in gozdarstvu. Naprave ne smete uporablja za rezanje trate, robov trate ali za sekljanje rastlin za kompostiranje. Obstaja nevarnost poškodb! Namenska uporaba zajema tudi upoštevanje proizvajalčevih predpisov za obratovanje, vzdrževanje in zagon ter upoštevanje varnostnih napotkov iz navodil za uporabo. Upoštevati se morajo tudi zadevni predpisi za zaščito pred nezgodami, ki veljajo za obratovaje, kot tudi ostala splošno veljavna zdravstvena in varnostno tehnična pravila. Vsaka druga uporaba ni v skladu z namenom. Za škodo, ki izhaja iz takšne uporabe, proizvajalec ne jamči: tveganje v celoti nosi uporabnik. Proizvajalec ne daje garancije za raznovrstne poškodbe in okvare, nastale zaradi samovoljnih sprememb škarij za živo mejo. Škarje za živo mejo lahko opremljajo, uporabljajo in vzdržujejo samo osebe, ki so s tem seznanjene in ki so poučene o nevarnostih. Zagon sme izvesti samo naše osebje ali z naše strani odobrena servisna služba. Stroja se ne sme uporabljati v eksplozijsko nevarnem okolju ali na dežju. Kovinske delce (žice ipd.) je treba obvezno odstraniti iz materiala, ki se reže. Osebe, mlajše od 18 let, ne smejo uporabljati te naprave. Otroci ne smejo nikoli uporabljati naprave.

Preostala tveganja Tudi pri uporabi v skladu z namenom in upoštevanju vseh zadevnih varnostnih predpisov so zaradi narave konstrukcije naprave še vedno prisotna nekatera preostala tveganja. Preostalo tveganje je mogoče zmanjšati z upoštevanjem napotkov iz „Varno delo“ in „Namenska uporaba“ ter upoštevanjem splošnih navodil in napotkov iz navodil za uporabo. Pozornost in previdnost zmanjšujeta nevarnost osebnih poškodb in materialne škode. Poškodba zaradi odbitih delov obdelovanca. Poškodba zaradi odpadlih in naokoli letečih delov obdelovanca. Nevarnost zastrupitve z ogljikovim monoksidom pri uporabi naprave v zaprtih ali slabo prezračenih prostorih. Nevarnost opeklin pri dotikanju vročih sklopov. Prizadetost sluha pri dlje trajajočih delih brez zaščite za sluh. Med obratovanjem nastaja ob napravi elektromagnetno polje. To polje lahko v nekaterih okoliščinah vpliva na aktivne ali pasivne medicinske vsadke. Da zmanjšate nevarnost resnih poškodb, priporočamo, da se osebe z medicinskimi vsadki pred delom s to napravo posvetujejo s svojim zdravnikom ali izdelovalcem medicinskega vsadka.

Škoda za zdravje, ki nastane zaradi nihanja dlan-roka, če napravo dalj časa uporabljate ali če je ne upravljate in vzdržujete pravilno. Dalje lahko kljub sprejetim ukrepom obstajajo neočitna preostala tveganja.

Tresljaji sprednji ročaj a hv,eq = 3,225 m/s² zadnji ročaj a hv,eq = 4,128 m/s² Merilna nenatančnost K = 1,5 m/s² Navedena vrednost emisije tresljajev je bila izmerjena po standardiziranem testnem postopku in jo je mogoče za primerjavo orodja primerjati z drugo vrednostjo. Navedeno vrednost emisije tresljajev je mogoče uporabiti tudi za uvodno oceno izpostavljenosti. Opozorilo: Vrednost emisije tresljajev se lahko med dejansko uporabo orodja razlikuje od navedene vrednosti, kar je odvisno od vrste in načina uporabe orodja. Zaradi varnosti uporabnika moramo določiti varnostne ukrepe, ki temeljijo na ocenjeni izpostavljenosti med dejansko uporabo orodja (pri tem je treba upoštevati vse dele obratovalnega cikla, na primer čas, ko je orodje izklopljeno, in čas, ko je sicer vklopljeno, vendar dela brez obremenitve).

Varno delo Te škarje za živo mejo lahko povzročijo resne poškodbe! Skrbno preberite navodila za pravilno uporabo, pripravo, vzdrževanje, zagon in odlaganje škarij za živo mejo. Seznanite se z vsemi deli za nastavljanje in pravilno uporabo škarij za živo mejo. Pred zagonom tega izdelka preberite in upoštevajte naslednje napotke ter predpise o preprečevanju nezgod vaše Poklicne zadruge, oziroma varnostna določila, ki veljajo v posamezni državi, da sebe in druge zaščitite pred možnimi poškodbami.

Varnostne napotke (navodilo za uporabo) vedno hranite skupaj s škarjami za živo mejo.

Škarje za živo mejo lahko uporabljajo le dovolj izkušene osebe.

Škarje za živo mejo dajte ali posodite le osebam, ki so z njimi seznanjene in znajo z njimi ravnati. Vedno jim izročite tudi navodilo za uporabo.

Popravila na varnostnem izklopu smejo opravljati samo proizvajalec oziroma podjetje, ki ga navede proizvajalec. Prvi uporabnik Kdor prvič dela s škarjami za živo mejo, mora od izkušenega uporabnika škarij za živo prejeti praktične napotke za njihovo uporabo in opremo za osebno zaščito. Bodite previdni in pozorni. Pazite na to, kaj delate. Delo opravljajte pametno. Stroja ne uporabljajte, če ste utrujeni ali pod vplivom drog, alkohola ali zdravil.160 Z navodili se dobro seznanite s strojem pred njegovo uporabo. Premalo obveščeni uporabniki lahko z neprimerno rabo ogrožajo druge osebe ali sami sebe. Naprave ne uporabljajte za namene, za katere ni namenjena (glej poglavji „Namenska uporaba“). Izogibajte se nenormalni drži telesa. Poskrbite za varno stanje in ob vsakem času za ravnovesje. Nosite ustrezna delovna oblačila: ne nosite ohlapnih oblačil ali nakita, ker se lahko ujamejo v gibljive dele stroja neprebojne rokavicein nedrsne čevlje pri daljših laseh nosite mrežico za lase Uporabljajte osebno zaščitno opremo: zaščito za sluh zaščitna očala ali ščitnik za obraz delovne rokavice varnostne čevlje preizkušeno zaščitno čelado v situacijah, v katerih lahko računate na poškodbe glave. Priporočamo tudi nošenje ščitnika za nogo in varnostnega jopiča. Skrbite za red na delovnem mestu! Tudi nered je lahko vzrok za nesrečo. Upoštevajte vplive okolja: Škarij za živo mejo nikoli ne izpostavljajte dežju. Ne uporabljajte jih v vlažnem ali mokrem okolju. V neugodnem vremenu (dež, sneg, led, veter) preložite delo– večja nevarnost nesreč! Poskrbite za dobro osvetljenost. Škarij za živo mejo ne uporabljajte v bližini vnetljivih tekočin ali plinov. Seznanite se s svojim okoljem in bodite pozorni na morebitne nevarnosti, ki jih zaradi hrupa motorja eventualno ne bi slišali. Nikoli jih ne puščajte brez nadzora. Med odmori je treba škarje za živo mejo odložiti tako, da ni nihče ogrožen. Škarje za živo mejo zaščitite pred dostopom nepooblaščenih oseb. Osebe, mlajše od 18 let, ne smejo uporabljati te naprave. Poskrbite, da se druge osebe ne približujejo stroju. Uporabnik odgovarja za nesreče ali nevarnosti/tveganja, povzročene drugim osebam ali njihovi lastnini. Upravljalec je na delovnem področju stroja odgovoren proti tretjim osebam. Otrok ne puščajte k žagi. Ne pustite, da se druge osebe, zlasti otroci, dotikajo orodja ali motorja. Ne puščajte jih v delovno območje stroja. Ne uporabljajte stroja, če se v bližni nahajajo osebe, zlasti otroci. Ne uporabljajte topih, počenih ali poškodovanih rezalnih naprav. Pred zagonom motorja se vedno prepričajte, da škarje za živo mejo pravilno delujejo in da so v določenem delovnem položaju. Z rezanjem začnite šele, ko rezalna naprava deluje. Previdno pri nadzemeljskim električnih napeljavah. Stroja ne smete preobremeniti! V podanem območju zmogljivosti boste dosegli boljše rezultate in zagotovili večjo varnost. Napravo uporabljajte samo s kompletnimi in pravilno nameščenimi varnostnimi pripravami in na stroju ne spreminjajte ničesar, kar bi lahko okrnilo varnost. Ne spreminjajte naprave oz. delov naprave. Ne uporabljajte rezalnih naprav, ki ne ustrezajo karakteristikam, navedenim v tem navodilu za uporabo. Uporaba neprimernega orodja ali opreme je lahko za vas nevarna.

Pred naslednjimi posegi morate stroj izključiti in izvleci vtikač vžigalne svečke iz svečke: če se škarje za živo mejo dotaknejo tal, kamnov, žebljev ali ostalih tujkov

preverite, ali je naprava poškodovana. odpravljanju motenj vzdrževalnih in čistilnih delih odpravo motenj (k temu sodi tudi blokiranje rezil) (glejte „Možne motnje“) transport in skladiščenje zapustitev škarij za živo mejo (tudi med kratkotrajnimi prekinitvami dela) Stroj se mora ohladiti, preden opravljate preglede, nastavitve itd.. Vaše škarje za živo mejo morate skrbno negovati: Za boljše in lažje delo z žago naj bodo orodja nabrušena/ostra in čista. Ročaji ne smejo biti onesnaženi z oljem ali maščobo. Upoštevajte predpise za vzdrževanje in navodila za zamenjavo orodja Preverite stroj glede morebitnih poškodb: Pred nadaljnjo uporabo stroja morate skrbno preveriti, ali vse varnostne naprave brezhibno delujejo. Prepričajte se, da gibljivi deli stroja brezhibno delujejo, se pri tem ne zatikajo in niso poškodovani. Vsi deli morajo biti pravilno montirani in morajo izpolnjevati vse pogoje, ki so potrebni za brezhibno delovanje škarje za živo mejo. Poškodovane zaščitne priprave in dele mora pravilno popraviti ali zamenjati strokovna delavnica, če v Navodilih za uporabo ni navedeno drugače. Potrebno je zamenjati poškodovane ali nečitljive varnostne nalepke. Po končanem posegu s stroja odstranite vse ključe! Pred vsakim zagonom stroja preverite, ali so z njega odstranjeni vsi ključi in nastavitvena orodja. Naprave in orodja, ki jih trenutno ne uporabljate, shranite v suhem in zaklenjenem prostoru, izven dosega otrok. Popravil na napravi ne izvajajte, razen če ste za to ustrezno usposobljeni. Ne izvajajte drugih popravil, razen opisanih v poglavju „ Vzdrževanje in nega “ na napravi, temveč se povežite z izdelovalcem ali ustrezno službo za stranke. Popravila na drugih delih stroja mora izvesti proizvajalec ali njegova služba za stranke. Uporabljajte izključno originalne nadomestne dele. Z uporabo drugih nadomestnih delov ali druge opreme lahko pride do nezgod za uporabnika. Za tako nastalo škodo proizvajalec ne jamči.161 Varno ravnanje z gorivi

Goriva in hlapi goriv so gorljivi in lahko povzročijo hude poškodbe pri vdihovanju ali na koži. Pri ravnanju z gorivi je treba biti previden. Poskrbite za dobro prezračitev. Nikoli ne odstranite pokrova rezervoarja in ne dolivajte bencina, ko motor dela. Pri polnjenju škarih za živo mejo z gorivom izključite motor in počakajte, da se naprava ohladi. Pri tankanju ne kadite in ne rokujte z odprtim ognjem. Med tankanjem nosite rokavice. Tankajte samo na prostem (nevarnost eksplozije). Pazite, da ne razlijete goriva ali olja. Škarje za živo mejo očistite takoj, če ste razlili gorivo ali olje. Oblačila si preoblecite takoj, če ste po njih razlili gorivo ali olje. Pazite, da v zemljo ne izteka gorivo. Pokrov za rezervoar takoj po polnjenju skrbno zaprite in pazite, da se med delom ne odpre. Pazite, da so pokrov rezervoarja in napeljave za bencin tesni. Če puščajo, naprave ne smete uporabiti. Če se gorivo polije, ne poskušajte vžgati motorja. Namesto tega napravo pred zagonom odstranite s površine, onesnažene z bencinom. Rezervoar praznite le na prostem. Goriva lahko skladiščite in prevažate le v za to dopuščenih in označenih posodah. Otrok ne puščajte k gorivom. Goriva ne skladiščite in ne prevažajte v bližini gorljivih ali lahko vnetljivih snovi, isker ali odprega ognja. Za zagon naprave se od prostora tankanja odstranite vsaj tri metre. Zmanjšajte možnost požara - motor in glušniki morajo biti brez ostankov od rezanja, listov in maziv!

Pred prvim zagonom Škarje za živo mejo se dobavijo brez mešanice goriva. Škarje za živo mejo napolnite tako, kot je opisano pod „Polnjenje“.

Polnjenje Naprava deluje na mešanico bencina (neosvinčenega) in dvotaktnega motornega olja.

Bencin: Oktansko število vsaj 91 ROZ, neosvinčen Ne polnite bencina s svincem, dizla ali drugih goriv, ki niso dovoljena. Ne uporabljajte bencina z oktanskim številom, manjšim od 91 ROZ. Zaradi povečane temperature motorja lahko to povzroči hude poškodbe na motorju. Če stalno delate z visokim številom vrtljajem, uporabljajte bencin z višjim oktanskim številom. Zaradi varstva okolja priporočamo uporabo neosvinčenega bencina.

Dvotaktno motorno olje: po specifikaciji JASO FC ali ISO EGD Ne uporabljajte štiritaktnega olja ali dvotaktnega olja za vodno hlajenje zunanje motorje. gotovih mešanic z bencinskih črpalk. Mešanje Razmerje mešanja 40:1 Bencin Dvotaktno motorno olje 2,5 % (40:1) 1 liter 25 ml 2 litra 50 ml 5 litrov 125 ml 10 litrov 250 ml Natančno odmerite količino olja, saj imajo majhna odstopanja količine olja velik vpliv na razmerje mešanice pri malih količinah goriva. Ne spreminjajte razmerja mešanice, saj tako nastaja več ostankov zgorevanja, poraba goriva se poveča in zmogljivost se zmanjša, ali pa se motor poškoduje. Bencin in olje mešajte v mešalnem rezervoarju za gorivo, dobavljenim skupaj z verižno žago (26).

Goriva je možno le omejeno skladiščiti, saj imajo rok trajanja. Gorivo ali mešanice goriva, ki predolgo stojijo, lahko povzročijo težave pri zagonu. Zato zmešajte le toliko goriva, koliko porabite v enem mesecu. Goriva lahko skladiščite le v za to dopuščenih in označenih posodah. Posodo z gorivom hranite na suhem in varnem mestu. Posoda z gorivom mora biti nedostopna otrokom.

Polnjenje škarij za živo mejo z gorivom

Izključite motor in počakajte, da se ohladi! Nosite zaščitne rokavice. Preprečite stik s kožo ali očmi! Obvezno upoštevajte „Varno ravnanje z gorivi“.

povzročajo težave med obratovanjem.

Posodo z mešanico goriva pred polnjenjem v rezervoar še enkrat pretresite.

polnilnega nastavka.

9. Po potrebi aktivirajte črpalko za gorivo (22).

Zagon Pozor! Pred zagonom se pozanimajte, kako lahko v primeru nuje napravo ustavite na najhitrejši možni način! Preden lahko začnete napravo uporabljati, morate prebrati predložena navodila za uporabo, upoštevati vse napotke in pravilno ter v celoti sestaviti napravo po danih navodilih! Zagotovite, da stikalo za VKLOP / IZKLOP (2), blokada ročice za plin (1) in ročica za plin (5) pravilno delujejo. Delo s škarjami za živo mejo lahko začnete šele, ko so povsem sestavljene. Za zagon škarje za živo mejo podprite in jih dobro držite. Rezalna naprava mora biti prosta.

5. Sprednji ročaj (11) zagrabite z levo roko.

1. Z levo roko primite sprednji ročaj (11).

Ko spustite ročico za plin, se rezalna naprava ustavi in motor teče v prostem teku. Če teče rezalna naprava kljub temu, da ročica za plin ni pritisnjena, je treba število obratov prostega teka zmanjšati. (Glejte „ Vzdrževanje in nega “)

Zagon pri hladnem motorju

7. Spustite ročico za plin

motor se obrača v praznem teku. rezalna naprava se ustavi.

8. Pred začetkom dela naj naprava približno eno minuto teče v

Zagon pri toplem motorju Zaženite napravo, kot je opisano „Zagon pri hladnem motorju“, vendar zagonsko ročico (Choke) (20) pustite v delovnem položaju

Nastavitve škarij za živo mejo Nastavitev zadnje ročice (3). Za preprostejše vodenje škarij za rezanje žive meje je možno zadnjo ročico 5 nastaviti v z delovnih položajih. Med nastavljanjem plinske ročice (5) ni možno aktivirati.

1. Z levo roko držite škarje za rezanje žive meje na sprednjem

4. Spustite odpah ročaja. Pazite, da zapah spet zaskoči in je

ročaj varno fiksiran.163 Delovni napotki

Pred zagonom in redno med delom s škarjami za rezanje žive meje preverite naslednje:

Ali so škarje za živo mejo sestavljene popolno in v skladu s predpisi? Pazite, da so vse matice in vijaki čvrsto privijačeni. Privijačenje rezalne naprave: glejte »Vzdrževanje in nega« So škarje za živo mejo v dobrem in varnem stanju? Delujejo vse varnostne funkcije? Je rezervoar za bencin napolnjen? Je rezalna naprava nepoškodovana in nabrušena? V motorju in dušilcu zvoka ni usedlin, listja ali izstopajočega maziva? (Nevarnost požara) Je ročaj čist in suh – brez olja, maščob in smole? Je delovišče brez ovir, čez katere bi se lahko spotaknili? Nosite vso potrebno zaščitno opremo? Ste prebrali in razumeli vsa navodila? Je ročica za plin lahko gibljiva in delujoča? Ali stikalo za VKLOP/IZKLOP deluje? Ali se naprava za rezanje v prostem teku vedno ustavi? Če rezalna naprava v prostem teku teče, je treba znižati število vrtljajev prostega teka (glejte „Nastavitev števila vrtljajev prostega teka“). Prepričajte se, da je gonilo dovolj podmazano (glejte »Vzdrževanje in nega«).

Splošno vedenje pri delu s škarjami za živo mejo Ne delajte sami. Za nujne primere mora biti nekdo v bližini, da ga lahko pokličete. Otroci, osebe in živali se ne smejo zadrževati v vašem delovnem območju (vsaj 15 m oddaljenosti). Ne delajte na snegu, ledu ali na gladki podlagi - nevarnost zdrsa. Ne delajte ob nezadostni svetlobi (npr. v megli, dežju, snežnem metežu ali v mraku). Pred rezanjem iz žive meje prepodite živali, da jih ne bi poškodovali. Poskrbite za varno in pospravljeno delovno mesto. Predmete, ki bi jih lahko metalo po zraku, odstranite iz delovnega območja. Izogibajte se nenormalni drži telesa. Vedno vzdržujte ravnotežje. Ne delajte s sklonjenim zgornjim delom telesa. Škarje za živo mejo uporabljajte samo v varni legi. Ko se premikat, izključite škarje za rezanje žive meje. Roke in noge držite proč od rezalnih naprav, če se premikajo. Škarje za rezanje žive meje držite tako, da ne morete vdihovati izpušnih plinov. Ne delajte v zaprtem prostoru. Škarij za rezanje žive meje ne uporabljajte za dvigovanje ali odstranjevanje lesenih delov ali drugih predmetov. Iz žive meje morate nujno odstraniti tujke (npr. žico), saj lahko le-ti poškodujejo rezila škarij.

Škarje za živo mejo vedno držite trdno z obema rokama tako, da je leva roka na sprednjem ročaju (11) in desna na zadnjem ročaju (3). Nikoli ne delajte z eno roko. Ko ročico za plin spustite, rezalna naprava še nekaj časa teče (učinek naknadnega teka). Rezanje začnite v tekoči smeri rezanja. Med delom se nikoli z roko ne dotikajte rezalne naprave. Nikoli ne delajte z iztegnjenimi rokami na težko dostopnih mestih nagnjeni preveč naprej Z škarje za živo mejo nikoli ne delajte preko višine ramen. Z delujočo rezalno napravo se nikoli ne dotikajte žičnih ograj ali tal. Motor izklopite in počakajte, da se stroj ustavi, ko se rezalna naprava dotakne tujka. se hrup med delom okrepi. se stroj nenavadno močno trese. Izvlecite vtič vžigalne svečke s svečke in ukrepajte tako: preverite, ali je stroj poškodovan; preverite, ali so se deli zrahljali in pritrdite vse zrahljane dele; poškodovane dele zamenjajte z enakovrednimi ali jih dajte popraviti. Motor izključite in izvlecite vžigalni kabel za odstranitev zagozdenega rezanega materiala pri vzdrževalnih in čistilnih delih za delovne odmore preden odložite škarje za rezanje žive meje preden preverite škarje za rezanje žive meje preden nastavite delovni položaj rezalne naprave Vročih škarij za rezanje žive meje ne polagajte v suho travo ali na gorljive predmete. Pred pričetkom dela poskrbite, da: se v delovnem območju ne bodo nahajale druge osebe ali živali. da Vam bo omogočen neoviran umik iz delovnega območja. na območju nog ne bo tujkov, grmičevja ali vejevja. da Vam bo zagotovljen varen položaj.

Delo s škarjami za živo mejo Potisnite varnostni ščit za roke nad rezilo in go trdno privijte. Največji premer rezanja je odvisen od vrste lesa, starosti, vsebnosti vlage in trdote lesa. Zato zelo debele veje pred rezanjem žive meje odrežite s škarjami za veje na ustrezno dolžino. Zaradi njihovih obojestranskih rezil lahko škarje premikate naprej in nazaj ali z nihajočimi gibi z ene strani na drugo. Živo mejo najprej režite od strani in šele nato na njenem zgornjem robu. Živo mejo režite od spodaj navzgor. Režite jo trapezasto. To prepreči, da bi spodnji del žive meje ogolel zaradi premalo svetlobe. Vzdolž žive meje napnite vrvico, če želite zgornji rob porezati enakomerno. Kadar je treba živo mejo močno porezati, režite v več serijah. Pravi čas za rezanje je: listnata živa meja: junij in oktober iglasta živa meja: april in avgust hitro rastoča živa meja: od maja približno vsakih 6 tednov164 Pazite na ptiče, ki gnezdijo v živi meji. V takem primeru preložite rezanje žive meje ali predel z gnezdom izpustite.

Vedno upoštevajte vse varnostne napotke.

Pred vsakim čiščenjem in opravljanjem vzdrževalnih del Motor izključite Počakajte, da se rezalna naprava ustavi Izvlecite vtič za vžigalno svečko (razen pri nastavitvi prostega teka) Počakajte, da se naprava ohladi Vzdrževalnih del ne izvajajte v bližini odprtega ognja. Nevarnost požara! Druga vzdrževalna dela in popravila, ki niso opisana v tem poglavju, lahko izvaja samo služba za stranke. Vse varnostne naprave, ki ste jih odstranili za opravljanje vzdrževalnih del in za čiščenje, morate ponovno pravilno namestiti in preskusiti. Uporabljajte samo originalne dele. Drugi deli lahko povzročijo nepričakovane poškodbe in materialno škodo.

Vzdrževanje Nosite rokavice, da preprečite morebitne poškodbe. Da bi lahko zagotovili dolgo in zanesljivo uporabo škarje za živo mejo, redno opravljajte naslednja vzdrževalna dela. Preverite, ali se pri krožni škarje za živo mejo pojavljajo očitne okvare in motnje, kot npr. rahla pritrditev izrabljeni ali poškodovani konstrukcijski deli upognjene, zlomljene ali poškodovane rezalne naprave tesnost pokrova za rezervoar in napeljav za gorivo Po vsaki uporabi na škarje za živo mejo preverite obrabo, še zlasti drsni stik rezalne naprave. ali so ohišja ali varnostne naprave pravilno montirane in nepoškodovane. Pred uporabo škarje za živo mejo morate opraviti nujna popravila ali vzdrževalna dela.

Nastavitev rezalne naprave Ponovno nastavite drsni stik, če se rezani material vpne med rezila ali če se stik zaradi običajne obrabe po daljši uporabi rezalne naprave poveča. Za dobre rezultate rezanja mora biti drsni stik med rezilom in mečem pravilno nastavljen.

jih prej nekoliko odpustite).

pritegnite matice. Drsni stik je pravilno nastavljen takrat, ko je možno podložko pod glavo vijaka ravno še ročno premikati sem ter tja.

5. Rezalno napravo namažite z okolju prijaznim mazalnim

oljem. Premajhen drsni stik povzroči nastajanje močne vročine in s tem poškodovanje naprave.

Gonilo namažite vsakih 25 delovnih ur.

1. Stiskalnico z mastjo nastavite na čep za polnjenje maščobe

(33). Čep za polnjenje maščobe najdete na ohišju menjalnika (pod škarjami za živo mejo).

2. Vanje stisnite nekoliko masti.

Menjalnika ne napolnite z mastjo do konca. Zaradi toplote, ki nastane med obratovanjem, se mast razteza. Obstaja nevarnost, da bi se tesnila uničila in bi mast izstopila, če menjalnik do konca napolnite z mastjo.

Nastavitev števila vrljajev prostega teka Uplinjač je tovarniško nastavljen na pravilno število vrtljajev v prostem teku, da je v motor dovedena pravilna mešanica goriva in zraka. Število vrtljajev v prostem teku je pravilno nastavljeno, če motor enakomerno dela v položaju. Obstajati mora jasna razdalja do števila vrtljajev, pri katerih se začnejo noži premikati. Noži se ne smejo premikati, ko je zagonska ročica (Choke) na

V spodaj navedenih primerih morate popraviti uplinjač (število vrtljajev v prostem teku): rezalna naprava teče v prostem teku še naprej (previsoko število vrtljajev v prostem teku) neenakomeren tek ali pomanjkljiv pospešek (število vrtljajev v prostem teku je prenizko) prilagajanje na vremenske razmere, temperature

Napačna nastavitev uplinjača povzroči močne poškodbe motorja. V nobenem primeru ne nadaljujte dela z verižno žago! Za nastavitev uplinjača se obrnite na pooblaščeno servisno službo.165 Čiščenje ali menjava zračnega filtra

Zračni filter (21) redno čistite in odstranjujte prah in umazanijo, da preprečite težave z zagonom, težave z uplinjačem, zmanjšanje zmogljivosti, previsoko porabo goriva, obrabo delov motorja. Zračni filter čistite približno vsakih 8 delovnih ur, še zlasti če delate v prašnem okolju.

2. Odpustite vijak (17) ohišja zračnega filtra (18) in

snemite ohišje zračnega filtra.

Delcev umazanije ne izpihajte, saj obstaja nevarnost poškodovanja oči!

5. Notranjost zračnega filtra očistite s čopičem.

Stroja nikoli ne uporabljajte brez zračnega filtra. Prah in umazanija lahko prideta v motor in poškodujeta stroj.

Zračni filter redno menjujte. Poškodovane zračne filtre je treba redno menjavati.

Čiščenje ali menjava bencinskega filtra

Vžigalne svečke (16) ali vtikača vžigalne svečke (15) se ne dotikajte med delujočim motorjem. Visoka napetost! Nevarnost opeklin na vročem motorju. Nosite zaščitne rokavice! Vžigalno svečko in razdaljo do elektrod redno preverjajte. Ravnajte kot sledi:

Izvlecite vtič vžigalne svečke s svečke.

Vžigalno svečko izvijačite z dobavljenim ključem za vžigalne svečke (25). Razdalja elektrod mora znašati 0,6 do 0,7 mm. Očistite vžigalno svečko, če je umazana. Zmontirajte vžigalno svečko v nasprotnem vrstnem redu. Vžigalne svečke ne privijte pretesno. rabljena vžigalna svečka: 1/8 – 1/4 obrata nova vžigalna svečka: 1/2 obrata Zrahljana vžigalna svečka se lahko pregreje in poškoduje motor. Premočno pritegnjena vžigalna svečka lahko poškoduje navoj glave cilindra. Zamenjajte vžigalno svečko: na vsakih 100 ur ali enkrat letno (kaj nastopi prej) če je poškodovana izolacija ob močno ožganih elektrodah ob možno umazanih ali zaoljenih elektrodah Uporabljajte naslednje vžigalne svečke: Torch L7T ali L8RTF, LD L7T ali L8RTF, NGK BPMR7A, Bosch WSR6F, Champion RCJ7Y

1. Odvijte vžigalno svečko.

3. Ključ za vžigalno svečko vtaknite skozi odprtino

ohišja. Vtič za vžigalno svečko mora imeti stik z ohišjem motorja (kovina). Ključa za vžigalno svečko ne vtikajte v odprtino za svečke.

Vžigalno svečko potisnite z izoliranimi kleščami v ključ za vžigalno svečko (25) (ne v bližini odprtine za svečko).

5. Stikalo VKLOP-IZKLOP postavite v položaj „ I “.

Potegnite štartno vrvico. Če med elektrodami ni vidne iskre, je vžigalna svečka lahko poškodovana.

Dušilec zvoka/izhodna odprtina

Redno preverjajte, ali se vijaki (E) dušilca zvoka (6) niso odpustili. Če so zrahljani, jih ročno pritegnite. Vijakov dušilca zvoka ne pritegovati ob vročem motorju.

Redno čistite izstopno odprtino (19).

Negovanje166 Po vsaki uporabi skrbno očistite škarje za živo mejo, da bo lahko le-ta še naprej brezhibno delovala. Pri čiščenju rezalne naprave obvezno nosite zaščitne rokavice! Ohišje očistite z mehko krtačo ali s suho krpo. Pri čiščenju ne smete uporabljati vode, razredčil in polirnih sredstev. Pazite, da bodo zračniki za hlajenje motorja prosti (nevarnost pregretja). Preprečite nevarnost požara in pazite, da se na motorju in dušilcu ne bodo nabirale usedline, listje ali izstopajoča maziva. Rezalno napravo redno čistite s ščetko ali krpo. Rezil nikoli ne čistite z vodo ( nevarnost korozije!). Redno čistite in oljite vse gibljive dele. Nikoli ne uporabljajte masti! Uporabljajte okolju prijazno olje.

Skladiščenje Naprave, ki je trenutno ne uporabljate, shranite z nameščeno zaščitno prevleko za rezila v suhem in zaklenjenem prostoru, zunaj dosega otrok. Napravo shranjujte tako, da bencinski hlapi ne morejo priti v stik z odprtim ognjem ali iskrami (npr. ne poleg ognjišča, peči ali grelnika za toplo vodo s trajnim plamenom). Naprava se mora pred vedno ohladiti, preden jo spravite. Pred daljšim skladiščenjem upoštevajte naslednje napotke, da zagotovite dolgo življenjsko dobo in brezhibno delovanje naprave: Temeljito očistite napravo. Vse gibljive dele naoljite z ekološkim oljem. Nikoli ne uporabljajte masti! Na rezalno napravo potisnite zaščitno prevleko. Odstranite vtič za vžigalno svečko. Vžigalno svečko izvijačite. Nato v cilinder vlijte nekaj motornega olja (pribl. 5 – 10 ml). Počasi potegnite ročaj žicevoda, da se olje razporedi. Ponovno vstavite vžigalno svečko. Pred ponovno uporabo naprave morate vžigalno svečko izvijačiti in očistiti. Povsem izpraznite rezervoar za gorivo. Rezervoar praznite le na prostem. Preostanek goriva pravilno odstranite (okolju prijazno). Izpraznite uplinjač. Preverite, ali je naprava v brezhibnem stanju, da bosta po daljšem mirovanju naprave zagotovljeni njena brezhibnost in zanesljivost.167 Čiščenje in vzdrževanje Vzdrževalna dela pred vsako uporabo po vsaki uporabi vsakih 8 ur vsakih 25

Nastavitev rezalne naprave

Ročica za plin, blokada ročice za plin, stikalo za vklop/izklop Preizkus delovanja

Štartna vrvica - Preizkus delovanja

Rezervoar za gorivo čiščenje

Filter za gorivo čiščenje

Čiščenje zračnega filtra

Vžigalna svečka menjava

Očistite vžigalno svečko Vžigalna razdalja je napačna Nastavite vžigalno razdaljo Dušilec zvoka je zamašen Očistite izhodno odprtino dušilca za zvok Uplinjač je umazan ali ni pravilno nastavljen Obrnite se na servisno službo Rezalna naprava se ogreje Rezila se ne mažejo → trenje Naoljite rezalno napravo Premajhen drsni stik Nastavite drsni stik Rezalna naprava je topa rezalno napravo naj nabrusi usposobljen strokovnjak/servisna služba. Nastajanje dima Napačna mešanica goriva Rezervoar napolnite v skladu z navodili za uporabo Uplinjač je nastavljen napačno Obrnite se na servisno službo Ob nadaljnjih motnjah ali vprašanjih se obrnite na svojega krajevnega trgovca.169 Tehnični podatki Tipa HB 60-2 HB 72-2 Model HB 60-2 HB 72-2 Leto izdelave glejte zadnjo stran glejte zadnjo stran Maks. zmogljivost motorja (le pri številu vrtljajev motorja) 0,75 kW (7500 min

Število vrtljajev motorja 7500 min

Število vrtljajev motorja z rezalno napravo min. 3750 min

Vžigalna naprava elektronski vžig elektronski vžig Vžigalna svečka Torch L8RTF ali podobni tip Torch L8RTF ali podobni tip Razmik elektrod 0,6 – 0,7 mm 0,6 – 0,7 mm Vsebina rezervoarja za gorivo 0,45 l 0,45 l Razmerje mešanice (gorivo/dvotaktno olje) 40:1 40:1 Vibracija dlan-roka sprednji ročaj

hv,eq = 3,225 m/s² zadnji ročaj

hv,eq = 4,128 m/s² sprednji ročaj

hv,eq = 3,225 m/s² zadnji ročaj
