KULLANIM KILAVUZU HB 722 ATIKA

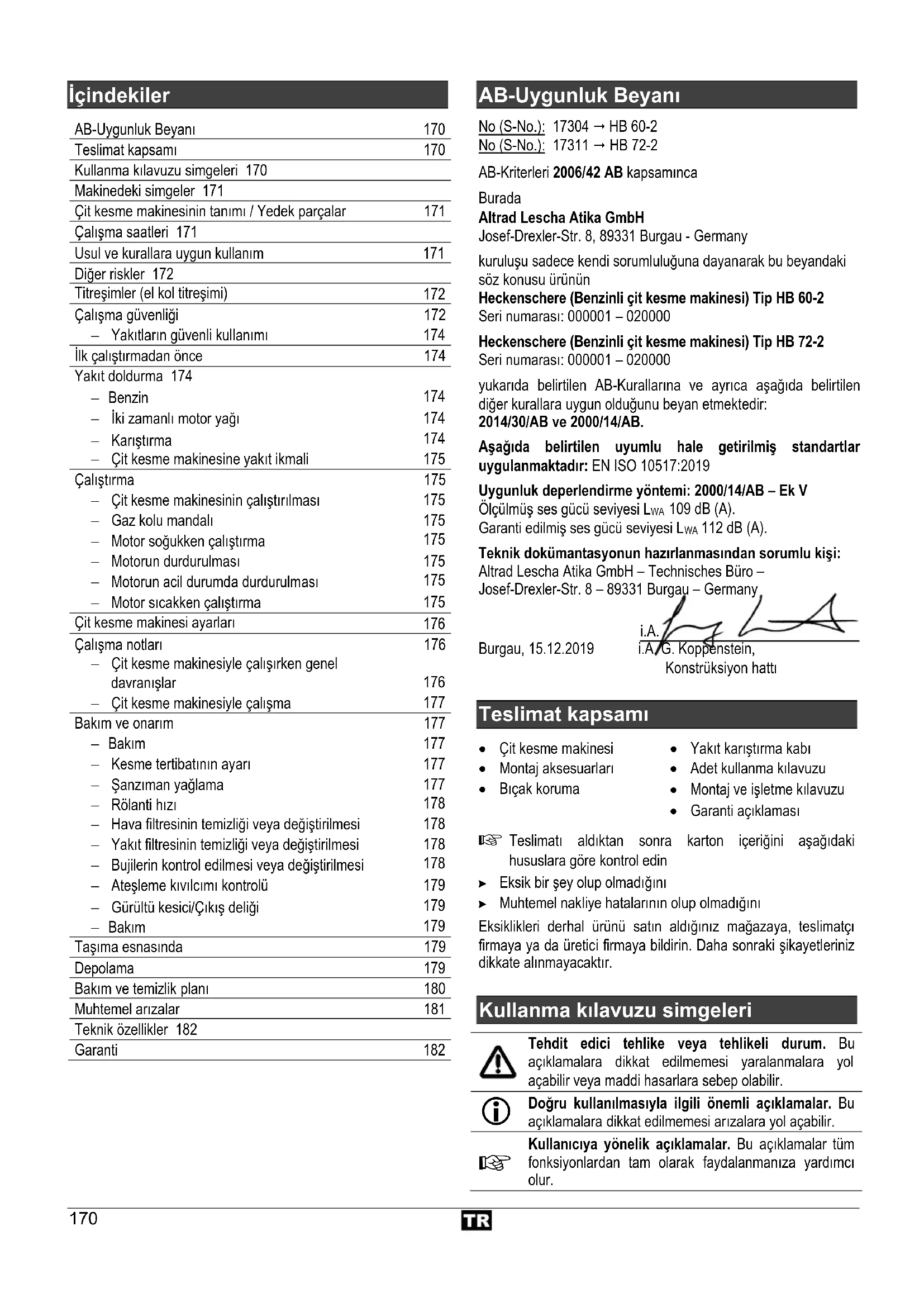

Tehnične spremembe pridržane.170 İçindekiler AB-Uygunluk Beyanı 170 Teslimat kapsamı 170 Kullanma kılavuzu simgeleri 170 Makinedeki simgeler 171 Çit kesme makinesinin tanımı / Yedek parçalar 171 Çalışma saatleri 171 Usul ve kurallara uygun kullanım 171 Diğer riskler 172 Titreşimler (el kol titreşimi)

Çalışma güvenliği 172 Yakıtların güvenli kullanımı

İlk çalıştırmadan önce 174 Yakıt doldurma 174 Benzin

İki zamanlı motor yağı

Çit kesme makinesine yakıt ikmali

Çalıştırma 175 Çit kesme makinesinin çalıştırılması

Motor soğukken çalıştırma

Motorun durdurulması

Motorun acil durumda durdurulması

Motor sıcakken çalıştırma

Çit kesme makinesi ayarları

Çalışma notları 176 Çit kesme makinesiyle çalışırken genel davranışlar

Çit kesme makinesiyle çalışma

Bakım ve onarım 177 Bakım

Hava filtresinin temizliği veya değiştirilmesi

Yakıt filtresinin temizliği veya değiştirilmesi

Bujilerin kontrol edilmesi veya değiştirilmesi

Ateşleme kıvılcımı kontrolü

Gürültü kesici/Çıkış deliği

Taşıma esnasında 179 Depolama 179 Bakım ve temizlik planı 180 Muhtemel arı zalar 181 Teknik özellikler 182 Garanti

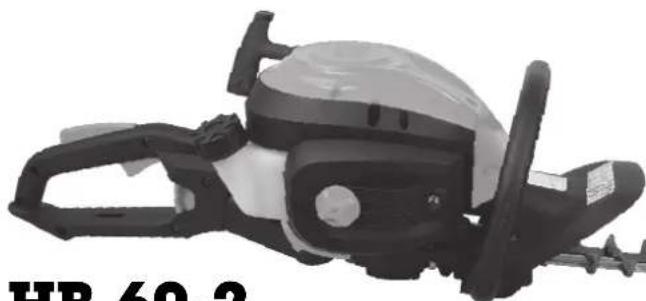

AB-Uygunluk Beyanı No (S-No.): 17304 HB 60-2 No (S-No.): 17311 HB 72-2 AB-Kriterleri 2006/42 AB kapsamınca Burada Altrad Lescha Atika GmbH Josef-Drexler-Str. 8, 89331 Burgau - Germany kuruluşu sadece kendi sorumluluğuna dayanarak bu beyandaki söz konusu ürünün Heckenschere (Benzinli çit kesme makinesi) Tip HB 60-2 Seri numarası: 000001 – 020000 Heckenschere (Benzinli çit kesme makinesi) Tip HB 72-2 Seri numarası: 000001 – 020000 yukarıda belirtilen AB-Kurallarına ve ayrıca aşağıda belirtilen diğer kurallara uygun olduğunu beyan etmektedir: 2014/30/AB ve 2000/14/AB. Aşağıda belirtilen uyumlu hale getirilmiş standartlar uygulanmaktadır: EN ISO 10517:2019 Uygunluk deрerlendirme yöntemi: 2000/14/AB – Ek V Ölçülmüş ses gücü seviyesi L

109 dB (A). Garanti edilmiş ses gücü seviyesi L

112 dB (A). Teknik dokümantasyonun hazırlanmasından sorumlu kişi: Altrad Lescha Atika GmbH – Technisches Büro – Josef-Drexler-Str. 8 – 89331 Burgau – Germany

Teslimat kapsamı Çit kesme makinesi Yakıt karıştırma kabı Montaj aksesuarları Bıçak koruma Adet kullanma kılavuzu Montaj ve işletme kılavuzu Garanti açıklaması Teslimatı aldıktan sonra karton içeriğini aşağıdaki hususlara göre kontrol edin Eksik bir şey olup olmadığını Muhtemel nakliye hatalarının olup olmadığını Eksiklikleri derhal ürünü satın aldığınız mağazaya, teslimatçı firmaya ya da üretici firmaya bildirin. Daha sonraki şikayetleriniz dikkate alınmayacaktır.

Kullanma kılavuzu simgeleri

Tehdit edici tehlike veya tehlikeli durum. Bu açıklamalara dikkat edilmemesi yaralanmalara yol açabilir veya maddi hasarlara sebep olabilir.

Doğru kullanılmasıyla ilgili önemli açıklamalar. Bu açıklamalara dikkat edilmemesi arızalara yol açabilir.

Kullanıcıya yönelik açıklamalar. Bu açıklamalar tüm fonksiyonlardan tam olarak faydalanmanıza yardımcı olur.171 Montaj, işletme ve bakım. Burada ne yapmanız gerektiği size tam olarak açıklanmaktadır.

Metinde şekil No ifade edildiği zaman lütfen ekte bulunan montaj ve işletme kılavuzunu elinize alın.

Uyarı Çit kesme makinesi ciddi yaralanmalara sebep olabilir!

Çalıştırmaya başlamadan önce kullanma kılavuzunu ve güvenlik açıklamalarını okuyun ve bu açıklamalara uyun. Benzin ve yağ ateş tehlikesini doğurur ve patlayabilir. Ateş, açık ışık ve duman yasaktır. Yağmura maruz bırakmayın. Nemden koruyun. Koruyucu gözlük takın!

Kulak koruyucu takın!

Koruma eldiveni giyin. Koruyucu ayakkabı giyin! Start kolu (jikle) “Soğuk çalıştırma”

Start kolu (jikle) “Sıcak çalıştırma ve çalışma”

Tamirat, bakım ve temizlik çalışmalarından önce motoru kapatın ve buji fişini çekin.

Karbon monoksit zehirlenmesi tehlikesi. Motoru kapalı mekanlarda kapı ve pencereler açık olsa bile çalıştırmayın veya çalışmaya devam etmeyin.

Sıcak yüzeylere karşı uyarı. Yanma tehlikesi. Sıcak motor parçalarına dokunmayın. Bu parçalar makine kapatıldıktan sonra bile kısa süre sıcaklığını korurlar.

Çalışma alanıyla ilgisi olmayan kişileri, ev hayvanlarını veya evcil havanları tehlike bölgesinden uzak tutun. Güvenlik mesafesi en azından 15 m olmalıdır.

Ürün, ürün için geçerli olan Avrupa direktifleri kapsamına uygundur. Garanti edilmiю ses seviyesi L

, 112 dB (A) (2000/14/AB kriterlerine göre ölçülmüş) EUV Egzoz gazı değerleri 2016/1628 (AB) kuralları uyarınca

Kesim aleti tanımı / Yedek parçalar

Poz. Sipariş No Tanımı 1 Gaz kolu mandalı 2 AÇMA/KAPAMA şalteri 3 Arka elle kavrama yeri 4 Elle kavrama kilidini açma butonu 5 Gaz kolu 6 Gürültü kesicisi 7 364360 Yakıt filtresi 8 364365 Yakıt deposu kapağı 9 Çalıştırma düzeni kolu

Çalıştırma hamleli kablo çekme başlatıcısı

Ön elle kavrama yeri 12 El koruma 13 364227 Bıçak koruma HB 60-2 (y. şekil) 13 364353 Bıçak koruma HB 72-2 14 Kesme tertibatı HB 60-2 (y. şekil) 14 Kesme tertibatı HB 72-2 15 Buji soketi 16 385841 Buji 17 Bağlantı vidası 18 364375 Hava filtresi kapağı 19 Çıkış deliği (egzoz) 20 Start kolu (jikle) 21 364370 Hava filtresi 22 Yakıt pompası 23 364378 Gürültü kesici kapağı 24 364357 Montaj aksesuarları 25 364282 Buji anahtarı 26 364225 Yakıt karıştırma kabı 27 364380 Güvenlik etiketi 28 Çatal iki ağızlı anahtar SW 8/10 29 Allen anahtar SW 3 30 Allen anahtar SW 4 31 Allen anahtar SW 5 32 Tornavida 33 Yağ doldurma tapası 34 364379 Buji kapağı 35 Tampon HB 72-2

Çalışma saatleri Ayrıca lütfen gürültüden korunma konusundaki yerel kurallara da dikkat edin.

Usul ve kurallara uygun kullanım Çit kesme makinesi sadece ev ve hobi bahçeciliğine yönelik özel kullanım için uygundur. Özel ev ve bahçe alanı için olan teçhizatlar olarak kamusal alanlarda, parklarda, tarla ve orman işletmelerinde kullanılması öngörülemez. Makine çimlerin, çim kenarlarının kesilmesi veya kompost yığınlarının ufalanması için kullanılmamalıdır. Yaralanma tehlikesi oluşabilir!172 Usul ve kurallara uygun kullanım kapsamı içersine üretici firma tarafından öngörülmüş olunan işletme, bakım ve onarım şartlarına uyulması ve kullanma kılavuzunda anlatılan güvenlik açıklamalarını n yerine getirilmesi girmektedir. Geçerli olan yerel kazalardan korunma kurallarına, diğer genel olarak kabul edilen iş sağlığı ve güvenlik tekniği kurallarına uyulmalıdır. Bunun dışında kalan her türlü kullanım usul ve kurallara aykırı kullanım olarak kabul edilmektedir. Bunun sonucunda ortaya çıkabilecek hasarlar üretici firmanın sorumluluğu dışındadır – Bunun sorumluluğu yalnız kullanıcıya aittir.

Çit kesme makinesinde keyfi olarak yapılacak değişiklikler sonucunda ortaya çıkabilecek her türlü zarardan dolayı üretici firmanın sorumluluğu ortadan kalkar. Teçhizat sadece teçhizatı kullanmasını bilen ve tehlikeleri hakkında bilgilendirilmiş olunan kişiler tarafından donatı lmalı, kullanılmalı ve bakı mı yapılmalıdır. Onarım işleri sadece firmamız tarafından veya bildirdiğimiz müşteri hizmetleri servisi tarafından yaptırılmalıdır. Makine patlama tehlikesi altında bulunan çevrede kullanılmamalı ve yağmura maruz bırakılmamalıdır.

Metal parçalar (teller vs.) kesilecek olunan materyalden kesinlikle çıkartılmalıdır. 18 yaş altında olan kişiler makineyi kullanmamalıdır. Çocukların makineyi kesinlikle kullanmamalıdır.

Diğer riskler Usul ve kurallara uygun kullanımda bile ilgili güvenlik kurallarının tümüne uyulmasına rağmen kullanım amacına yönelik belirli konstrüksiyonlardan dolayı başka riskler oluşabilir. Diğer riskler “Çalışma güvenliği” ve “Usul ve kurallara uygun kullanıma” ve kullanma kılavuzuna tam olarak dikkat edildiğinde minimum seviyeye düşürülebilinir. Dikkat ve duyarlı davranış insanların yaralanması veya maddi hasar oluşması riskini azaltır. Savrulan parçalardan dolayı yaralanma tehlikesi. Bıçak parçalarının kopması ve savrulması tehlikesi. Makinenin kapalı veya ağır havalı mekanlarda kullanılması durumunda karbon monoksit gazından zehirlenme tehlikesi Sıcak yapı parçalar ına dokunulduğunda yanma tehlikesi. Kulak koruma takılmaksızın yapılan uzun süreli işlerde işitme kaybı. Uyarı! Bu makine çalışma esnasında elektro manyetik bir alan üretir. Bu alan belirli şartlar altında tıbbi implantlara aktif veya pasif olarak etki yapar. Ciddi yaralanma tehlikelerini en aza indirmek için makineyi çalıştırmadan önce tıbbi implant taşıyan kişilere doktorlarına veya implant üreticisi firmalarına danışarak konu hakkında bilgi almalarını tavsiye ederiz. Makinenin uzun bir süre kullanılması veya usul ve kurallara aykırı şekilde işletilmesi veya bakım çalışmalarından kaynaklanan el kol titreşimi neticesinde sağlıksal zararlar. Ayrıca tüm tedbirlerin alınmasına rağmen diğer gizli riskler de oluşabilir.

Vibrasyonlar (el kol titreşimleri) ön kolu a hv,eq = 3,225 m/s² arka kolu a hv,eq = 4,128 m/s² Ölçüm belirsizliği K = 1,5 m/s² Belirtilen titreşim emisyon değeri standart test yöntemleriyle ölçülmüştür ve bir aleti başka biriyle mukayese edilerek kullanılabilinir. Belirtilen titreşim emisyon değeri ayrıca maruz kalmanın bir ön değeri için de kullanılabilinir. Uyarı! Titreşim emisyon değeri aletin gerçek kullanımı esnasında belirtilen değerden farklılık gösterebilir. Bu farklılık aletin kullanım şekli ve yöntemine bağlıdır. İşletmecinin korunmasına yönelik olarak gerçek kullanım şartları esnasında maruz kalma tahminine dayanan güvenlik önlemleri alma gerekliliği oluşmaktadır (burada işletme döngüsünün tüm kısımları göz önünde tutulmalıdır, örn. aletin kapatıldığ

zamanlarda ve açıldığı, fakat yük binmeden çalıştığı zamanlarda).

Çalışma güvenliği Çit kesme makinesi ciddi yaralanmalara sebep olabilir! Çit kesme makinesinin doğru şekilde kullanılması, ön hazırlıkları, bakımı, açılması ve kapatılmasıyla ilgili talimatları dikkatlice okuyun. Çit kesme makinesinin usul ve kurallara uygun kullanımını ve tüm ayar parçalarını iyice tanıyın. Kendinizi ve diğer insanları olası yaralanmalara karşı korumak için makineyi çalıştırmaya başlamadan önce aşağıdaki açıklamaları ve meslek kuruluşlarınızın kazalardan korunma kurallarını veya ilgili ülkede geçerli olan güvenlik açıklamalarını okuyun ve bu hususlara dikkat edin.

Bu güvenlik açı klamalarını (işletme talimatı) bir başvuru kaynağı olarak daima çit kesme makinesinin yanında bulundurun.

Çit kesme makinesi daima yeterli deneyime sahip kişiler tarafından çalıştırılmalıdır.

Çit kesme makinenizi sadece bu makineyi tanıyan ve kullanmasını bilen kişilere verin veya ödünç olarak verin. Daima işletme talimatını da birlikte verin.

Zincirli testerede yapılması gereken tamirat işlemleri üretici firma veya onun belirlediği firmalar tarafından yapılmalıdır. İlk kullanıcı Kim ilk kez çit kesme makinesiyle çalışıyorsa çit kesme makinesinin ve kişiye özel koruma donanımlarının kullanımı hakkında makineyi kullanmasını bilen deneyimli bir kişiden pratik bilgiler elde etmesi gerekir. Dikkatli olun. Ne yaptığınıza dikkat edin. Çalışırken akıllı hareket edin. Yorgun olduğunuz veya uyuşturucu, alkol ya da ilaç aldığınız zaman makineyi kullanmayın. Makineyi kullanırken bir anlık dikkatsizlik ciddi yaralanmalara yol açabilir.173 Makineyi kullanmaya başlamadan önce işletme talimatının yardımıyla makine hakkında bilgi edininiz. Yeterli derecede bilgi sahibi olmayan kişiler makineyi yanlış kullanmaları sonucu kendilerine ve başkalarına zarar verebilirler. Makineyi öngörülmeyen amaçlar için kullanmayın (bakın, usul ve kurallara uygun olarak kullanımı). Normal olmayan beden duruşundan kaçının. Güvenli bir duruş sağlayın ve her zaman dengenizi koruyun. Özellikle bir ayaklık veya merdiven kullandığınızda bu hususa dikkat edin. Uygun iş elbisesi giyin: Bol elbiseler veya takı eşyaları takmayın, bunlar makinenin hareketli parçalarına takılabilirler. Sağlam eldivenler takın ve kaygan olmayan ayakkabı giyin. Uzun saçlar için bir saç filesi. Kişisel koruma donanımları kullanın: Kulak koruma Koruma gözlüğü veya yüz koruyucu İş eldiveni Güvenli iş ayakkabısı Yaralanma ihtimalinin olduğu durumlarda onaylı koruyucu kask Bir bacak koruyucu ve güvenlik yeleği takmanızı tavsiye ederiz. Çalışma yerinizi düzenli tutun! Düzensizlik kazaların oluşumuna sebep olabilir. Çevresel etkenleri göz önünde tutun: Makineyi yağmura maruz bırakmayın. Makineyi nemli veya ıslak çevrede kullanmayın. Uygun olmayan hava şartlarında (yağmur, kar, buz, rüzgar) işi erteleyin – Yüksek ölçüde kaza tehlikesi! Aydınlatmanı n iyi olmasını sağlayın. Çit kesme makinesini asla yanıcı sıvı veya gazların yakınında kullanmayın. Çevrenizi tanıyın ve motor sesinden dolayı muhtemelen duyamayacağınız olası tehlikelere karşı dikkatli olun. Makineyi asla kontrolsüz bırakmayın. Çalışma molası verdiğinizde çit kesme makinesini kimseyi tehlikeye atmayacak şekilde bırakın. Çit kesme makinesini izni olmayan kişilerin kullanmasına karşı güvence altına alın. 18 yaş altında olan kişiler makineyi kullanmamalıdır. Diğer kişileri uzaklaştırın. Kullanıcı diğer kişilere veya mallarına gelebilecek kazalardan veya tehlikelerden sorumludur. Kullanıc ı kişi çalışma alanında üçüncü kişilere karşı sorumludur. Çocukları uzaklaştırın. Başka kişilere, özellikle çocuklara, makineye veya motoruna dokunmasına izin vermeyin. Onları çalışma alanınızdan uzak tutun. Yakınınızda başkaları, özellikle çocuklar bulunduğunda makineyi kullanmaktan kaçının. Kör, kırık veya hasarlı kesme tertibatlarını kullanmayın. Motor çalıştırılmadan önce çit kesme makinesinin öngörülen çalışma pozisyonunda düzgün bir şekilde bulunduğundan daima emin olun.

Kesme işlemine ancak kesme tertibatı çalıştığı zaman başlayın. Yerüstü gerilim hatlarına karşı dikkatli olun. Makineyi fazla yükle zorlamayın! Belirtilen çalışma kapasitesinde daha iyi ve daha güvenli çalışırsınız. Makineyi sadece tam ve doğru takılı koruma donanımlarıyla çalıştırın ve makinenin güvenliğine sekte vurabilecek hiçbir şeyi değiştirmeyin. Makineyi ve dolayısıyla makinenin parçalarını değiştirmeyin. Bu işletme talimatında belirtilen özelliklere uymayan kesme tertibatlarını kullanmayın. Başka materyallerin ve diğer aksesuarların kullanılması yaralanma tehlikesini arttırır.

Makineyi kapatın ve buji fişini bujiden çekin: Çit kesme makinesinin toprakla, taşlarla, çivilerle veya başka yabancı maddelerle temas etmesi durumunda makinenin hasar görüp görmediğini kontrol edin. Tamir çalışmalarında Tamirat çalışmalarında Arızaların ortadan kaldırılması (bu kapsam içersine kesme tertibatının bloke olması da girer) (bakın „Muhtemel arızalar“) Nakliye ve depolama Çit kesme makinesinin bırakılması (kısa zamanlı kesintilerde de) Makineyi kontrol etmeden, ayarlamadan vs. önce soğumasını bekleyin. Çit kesme makinenizin bakım çalışmalarını büyük bir itinayla yapı

Daha iyi ve daha güvenli çalışabilmek için iş aletlerini keskin ve temiz tutun. Tutma kolunu kuru ve yağ olmayacak şekilde tutunuz. Bakım kurallarına uyun. Makinede olası hataların olup olmadığını kontrol edin: Makineyi kullanmaya devam etmeden önce koruma donanımları fonksiyonlarının mükemmel ve kurallara uygun olup olmadığı dikkatli şekilde araştırılmalıdır. Hareketli parçaların mükemmel şekilde çalışıp çalışmadıklarını ve sıkışıp sıkışmadıkları nı veya parçaların hasarlı olup olmadıklarını kontrol edin. Makinenin mükemmel şekilde çalışmasını güvence altına almak için tüm parçaların doğru monte edilmiş ve tüm şartların yerine getirilmiş olmaları gerekir. Hasarlı koruma donanımları ve parçalar kullanma kılavuzunda başka şekilde belirtilmediyse yetkili bir tamirhanede tamir ettirilmeli veya değiştirilmelidir. Hasarlı veya okunamayan güvenlik etiketleri değiştirilmelidir. İş aleti anahtarlarını üzerinde bırakmayın! Makineyi çalıştırmadan önce tüm iş aletlerinin çıkartılmış olup olmad ığını kontrol edin. Kullanılmayan aletleri kuru, kapalı çocukların ulaşamayacakları bir yerde saklayın. Tamir konusunda bir eğitim almadıysanız makineyi tamir etmeye çalışmayın. Makinede „Bakım ve onarım“ bölümünde anlatılmış olunan tamiratların haricinde başka hiçbir tamirat yapmayın, özellikle direkt olarak üretici firmaya veya yetkili müşteri servislerine başvurun. Makinenin diğer parçalarındaki tamirat işlemleri üretici firma veya yetkili servislerinden birisi tarafından yapılmalıdır.174 Sadece orijinal yedek parçalar kullanın. Başka firmaların yedek parçaları veya aksesuarları kullanıldığında kullanıcı için kazalar oluşabilir. Bu durumda ortaya çıkabilecek kazalardan üretici firma sorumlu tutulamaz.

Yakıtların güvenli kullanımı

Yakıt ve yakıt buharları yangın tehlikesi oluşturur ve bunlar teneffüs edildiğinde ciltte ağır yaralanmalar oluşabilir. Bundan dolayı yakıtla çalışırken dikkatli olunmalı ve iyi bir havalandırma yapılmalıdır. Motor çalışırken veya sıcakken asla yakıt deposu kapağını açmayın veya benzin doldurmayın. Çit kesme makinesine benzin doldurmadan önce motoru kapatın ve soğumasını bekleyin. Yakıt doldururken sigara içmeyin ve açık ateşten kaçının. Yakıt doldururken koruyucu eldiven kullanın. Sadece açık alanda benzin doldurun (patlama tehlikesi) Yakıt veya yağın kazara dökülmemesine dikkat edin. Yakıt veya yağ döktüğünüz zaman çit kesme makinesini derhal temizleyin. Elbiseniz üzerine yakıt veya yağ döküldüyse elbisenizi derhal değiştirin. Yakıtın toprağa sızmamasına dikkat edin. Yakıt deposu kapa ğını yakıt doldurma işlemi sona erdikten sonra dikkatlice kapatın ve çalışırken kapağın açılmamasına dikkat edin. Yakıt deposu kapağının ve borularının sızdırıp sızdırmadığına dikkat edin. Sızdırma varsa makineyi çalıştırmayın. Yakıt döküldüyse motoru çalıştırmayı denemeyin. Bunun yerine makineyi çalıştırmadan önce benzin dökülen yüzeyleri temizleyin. Yakıt deposunu sadece açık alanda boşaltın. Yakıt maddesini sadece bunun için öngörülmü ş olunan kaplarda taşıyın veya depolayın. Çocukları yakıt maddelerinden uzak tutun. Yakıt maddelerini yanıcı maddelerin ya da kıvılcım veya açık ateş gibi kolayca tutuşabilen maddelerin yanında taşımayın ve depolamayın. Makineyi çalıştırmak için depo alanından en az üç metre uzaklaşın. Yangın tehlikesini azaltmak için – Motor ve egzoz sistemini kesim artıklarına, yapraklara ve yağ maddelerine karşı açık tutun.

İlk çalıştırmadan önce Çit kesme makinesi yakıt karışımı doldurularak teslim edilmez. Çit kesme makinesini “Yakıt doldurma” bölümü altında anlatıldığı şekilde doldurun.

Yakıt doldurma Makine benzin (kurşunsuz) ve iki zamanlı motor yağı karışımıyla çalışır.

Benzinle çalışırken son derece dikkatli olun. Sigara ve açık ateş çok tehlikeli (patlama tehlikesi).

Benzin: Oktan sayısı en azından 91 ROZ, kurşunsuz Kurşunlu benzin, dizel veya diğer yakıtlardan doldurmayın. Oktan sayısı 91 ROZ’dan daha az olan benzin kullanmayın. Bu motor sıcaklığını artırarak ağır motor hasarlarına yol açabilir. Sürekli olarak yüksek devir sayısıyla çalışırsanız daha yüksek oktan sayılı bir benzin kullanmanız gerekir. Çevre dostu olmasından dolayı kurşunsuz benzin kullanımı tavsiye edilmektedir.

İki zamanlı motor yağı: JASO FC veya ISO EGD özellikli Aşağıdaki hususlara uyun Suyla soğutmalı dıştan takılan motorlar için dört zamanlı veya iki zamanlı yağ kullanmayın. Benzin istasyonlarından hazır karışım kullanmayın.

Karıştırma Karıştırma oranı 40:1 Benzin İki zamanlı motor yağı 2,5 % (40:1) 1 Litre 25 ml 2 Litre 50 ml 5 Litre 125 ml 10 Litre 250 ml Düşük yakıt miktarında yağ miktarı ndaki küçük bir sapma karışım oranına büyük etki yapmasından dolayı yağ miktarının tam ölçümüne dikkat edin. Karışım oranını değiştirmeyin, karışım oranı değişirse çok sayıda yakıt artıkları oluşur, yakıt tüketimi artar ve performans azalı r ya da motor zarar görür. Benzin ve yağı teslimatla birlikte verilen yakıt karıştırma kabına (26) dökerek karıştırın.

1. Önce karıştırılması gereken benzinin yarısını kaba boşaltın.

2. Sonra içine yağın tümünü boşaltın.

3. Yakıt karışımını karıştırın.

4. Kalan benzini içine dökün.

Yakıtlar sadece sınırlı zaman içersinde depolanabilinir. Uzun süre depolanmış yakıtlar ve yakıt karışımları start problemlerine yol açabilir. Bundan dolayı sadece bir ay içersinde tüketebileceğiniz miktarda yakıt karışımı tutun. Yakıtları sadece bunun için öngörülmüş olunan hazır kaplar içinde depolayın. Yakıt kabını kuru ve güvenli şekilde muhafaza edin. Yakıt kabını çocukların ulaşamayacağı yerlerde muhafaza etmeye dikkat edin.175 Çit kesme makinesine yakıt ikmali

Motoru kapatın ve soğumasını bekleyin! Koruma eldiveni giyin! Cilde ve gözlere temas etmesinden kaçının! Muhakkak "Yakıtla güvenli kullanım" hususuna dikkat edin.

1. Çit kesme makinesine sadece açık alanda benzin doldurun.

2. Yakıt doldurduğunuz alanın çevresini temizleyin. Yakıt

deposundaki yabancı maddeler işletme arızalarına yol açabilir.

3. Yakıt karışımı kabını depoya boşaltmadan önce bir kere

Muhtemelen mevcut olan fazla basıncın alınması için yakıt kapağını (8) açarken dikkatli olun.

5. Yakıt karışımını doldurma desteğinin alt kenarına kadar

dikkatli şekilde doldurun.

6. Yakıt deposu kapağını tekrar kapatın.

Yakıt deposu kapağının iyice kapanmış olmasına dikkat edin.

7. Yakıt kapağını ve çevresini temizleyin.

8. Yakıt deposunda ve yakıt borularında sızdırma olup

olmadığını kontrol edin.

Gerekli görürseniz yakıt pompasını (22) çalıştırın.

Makineyi çalıştırmak için depo alanından en az üç metre uzaklaşın.

Çalıştırma Dikkat: Makineyi çalıştırmadan önce acil bir durumda makineyi mümkün olduğunca hızlı olarak nasıl kapatabileceğiniz konusunda bilgi edininiz! Bu işletme talimatını okumadan, verilen tüm açıklamalara dikkat etmeden makineyi tamamen ve kurallara uygun şekilde monte etmeden önce makineyi çalıştırmayın!

AÇMA / KAPATMA şalterinin (2), gaz kolu mandalının (1) ve gaz kolunun (5) kurallara uygun şekilde fonksiyonunu yerine getirip getirmediğinden emin olun. Çit kesme makinesini sadece tamamen monte edildiği zaman çalıştırın. Çit kesme makinesini çalıştırırken destek verin ve iyice sıkı şekilde tutun. Kesme tertibatının önünde engel olmamasına dikkat edin.

Çit kesme makinesinin çalıştırılması: Yanıcı materyallere mesafeli durun. Güvenli bir duruş pozisyonu alın

Çit kesme makinesini yere koyarken önünüzde dursun, kesme tertibatı vücudunuzdan uzak tutun.

Sağ ayak ucunu arka tutma koluna (3) koyun. Ön el korumayı (11) sol elinizle kavrayın.

1. Sol elinizle ön tutma kolunu (11) kavrayın.

2. Çit kesme makinesini sağ elinizle arka tutma kolundan (3)

kavrayın ve gaz kolu mandalına (1) basın.

3. Gaz koluna (5) basın.

4. Kesme tertibatı çalışır.

Gaz kolu bırakıldığında kesme tertibatı durur ve motor rölantide çalışır. Kesme tertibatı basılmış olunan gaz koluna rağmen çalışmıyorsa rölanti hızının düşürülmesi gerekir. Bakın, Bakım ve onarım.

Motor soğukken çalıştırma

1. Yakıt pompasına (22) emme pompasında

benzin/köpük görününceye kadar birkaç defa güçlüce basın.

Start kolunu (jikleyi) (20) dışarı çekin. .

AÇMA / KAPATMA şalterini (2) "I" konumuna bastırın.

Marş kolundaki (9) start kablosunu yavaşça dirence kadar çekin ve hızlı ve güçlü şekilde çekmeye devam edin. Start kablosunu tam olarak çekmeyin ve marş kolunu yavaşça çekerek marş kablosunun doğru şekilde sarılmasını sağlayın. Motor çalışıncaya kadar bu işlemi tekrar edin.

Motor çalışır çalışmaz Start kolunu (jikleyi) (20) tekrar , içeri bastırın.

6. Şimdi gaz kolunu (5) tamamen bastırın

Kesme tertibatı çalışır.

7. Gaz kolunu bırakın

Motor rölantide çalışır Kesme tertibatı durur.

8. Makineyi çalışmaya başlamadan önce yakl. bir dakika

rölantide çalıştı rın

Motorun durdurulması

1. Gaz kolunu (5) bırakın. Motor rölantide çalışıncaya kadar

2. AÇMA / KAPATMA şalterini (2) " O " konumuna getirin.

Motorun acil durumda durdurulması AÇMA / KAPATMA şalterini (2) " O " konumuna getirin.

Motor sıcakken çalıştırma Makineyi "Motor soğukken çalıştırma" altında anlatıldığı şekilde çalıştırın, Fakat start kolunu (jikle) (20) işletme pazisyonunda bırakın

Çit kesme makinesi ayarları Arka tutma kolunun (3) ayarı. Çit kesme makinesinin kolayca yönetilmesi için arka tutma kolu çalışma pozisyonu 5’te ayarlanabilir. Ayar esnasında gaz kolu (5) çalıştırılmamalıdır.

1. Sol elinizle çit kesme makinesinin ön tutma kolunu (11) sıkıca

2. Tutma kolu kilidini arkaya doğru çekin (4).

3. Tutma kolunu istediğiniz pozisyona döndürün.

4. Tutma kolu kilidini bırakın. Kilidin tekrar birbirine geçmesine ve

tutma kolunun kesin şekilde sabitleşmiş olmasına dikkat edin.

Çalışmaya başlamadan önce ve çalışma esnasında düzenli bir şekilde aşağıdaki kontrolleri yapın:

Çit kesme makinesi tamamen ve kurallara uygun şekilde monte edildi mi? Tüm somun ve vidaların iyice sı kı lmış olmasına dikkat edin. Kesme tertibatının vidalanması: Bakın, Bakım ve onarım Çit kesme makinesi iyi ve güvenli bir durumda mı? Tüm güvenlik fonksiyonları tamam mı? Benzin deposu dolu mu? Kesme tertibatı hasarsız mı ve keskin mi? Motor ve egzoz sisteminde atık maddeler, yapraklar ve sızıntı yağ maddeleri birikmiş mi? (yangın tehlikesi) Tutma kolu temiz ve kuru mu – yağ ve reçineden arındırılmış mı? Çalışılan yer sendeleme tehlikesi içeriyor mu? Gerekli koruma donanımına sahip misiniz? Tüm açıklamaları okudunuz ve anladınız mı? Gaz kolu sorunsuz ve fonksiyonunu yerine getiriyor mu? AÇMA/KAPATMA şalteri fonksiyonu yerinde mi? Kesme tertibatı rölantideyken daima duruyor mu? Kesme tertibatı rölantide iken rölanti hızının düşürülmesi gerekir (bakın, “rölanti hızının ayarı”). Şanzımanın yeterli derecede yağlanmış olmasından emin olun (bakın, „ Bakım ve onarı m “ bölümü).

Çit kesme makinesiyle çalışırken genel davranışlar Asla yalnız çalışmayın. Acil durumlar için bağırdığınızda yakında sesinizi duyabilecek bir kişinin olması gerekir. Çocukları, kişileri ve hayvanları çalışma alanınızdan uzak tutun (min. 15 m uzakta). Kar, buz veya başka kaygan zemin üzerinde çalışmayın – Kayma tehlikesi. Yetersiz aydınlatma altında çalışmayın (örn. siste, yağmurda, kar yağdığında veya alacakaranlıkta). Hayvanları yaralamamak için kesme işlemine başlamadan önce hayvaları makinenin etrafından uzaklaştırın. Güvenli ve derli toplu bir çalışma alanı hazırlayın. Çalışma alanında sendeleyip düşmenize yol açabilecek maddeleri temizleyin. Anormal vücut duruşundan kaçının. Her zaman dengenizi sağlayın. Asla öne doğru eğilmiş şekilde çalışmayın. Çit kesme makinesini sadece güvenli bir durumdayken çalıştırın. Çalışma yerini değiştirirken çit kesme makinesini kapatın. Kesme tertibatı hareketli konumdayken ellerinizi ve ayaklarınızı kesme tertibatından uzak tutun. Çit kesme makinesini çıkan gazları solumayacak şekilde tutun. Kapalı yerlerde çalışmayın. Çit kesme makinesini odun parçalarını veya diğer materyalleri kaldırmak için veya kürek amaçlı olarak kullanmayın. Çit kesme makinesindeki yabancı materyalleri (örn. tel) muhakkak çıkarın, aksi takdirde bunlar çit makasının kesme tertibatına zarar verebilir. Çit kesme makinesini daima iki elinizle, sol el ile ön tutma kolunu ve sağ el ile arka tutma kolunu sıkıca tutun. Asla tek elle çalışmayın. Gaz kolunu bıraktığınızda kesme tertibatı daha kısa bir süre çalışır (rölanti etkisi). Kesme işlemine kesme tertibatı çalışırken başlayın. Çalışma esnasında ellerinizle kesme tertibatına asla dokunmayın. Asla kollarınızı uzatarak ulaşılması zor yerlerde Çok fazla öne eğilmiş olarak çalışmayın Çit kesme makinesiyle omuz yüksekliğinin üzerinde asla çalışmayın. Çalışır durumdaki kesme tertibatıyla asla tel çitlere veya zemine dokunmayın. Aşağıdaki durumlarda motoru kapatın ve makineyi durdurun: kesme tertibatı bir yabancı maddeye dokunduğunda, makineden gelen gürültü çoğaldığında, makine alışılmışın dışında titremeye başladığında. Yukarıdaki durumlarda buji fişini bujiden çıkartın ve aşağıdaki tedbirleri alın: makinede hasar olup olmadığını kontrol edin, gevşemiş parça olup olmadığını kontrol edin ve tüm gevşemiş parçaları sıkın, hasarlı parçaları aynı değerdeki parçalarla değiştirin veya tamir ettirin. Aşağıdaki durumlarda motoru kapatın ve buji fişini çekin: sıkışmış olan kesim maddesini çıkarmak için, arızaları ortadan kaldırmak için, çalışmaya ara verdiğinizde, çit kesme makinesinden ayrıldığınızda, çit kesme makinesini kontrol etmeye başlamadan önce, kesme tertibatının çalışma pozisyonunu ayarlamadan önce. Isınmış olan çit kesme makinesini kuru çimenlerin üzerine veya yanıcı maddelerin yanına koymayın. İşe başlamadan önce çalışma alanında başkalarının ya da hayvanların olup olmadığını güvence altına alın. önünüzde engel olup olmadığından emin olun. ayak altında yabancı maddelerin, çalı veya dalların olmamasına. güvenli şekilde durabilmenin garanti altına alınmış olmasına.177 Çit kesme makinesiyle çalışma Çit kesme makinesini iki elinizle vücudunuza mesafe bırakarak güvenli bir şekilde tutun.

Maksimum kesim çapı odunun cinsine, yaşına, yaş olup olmadığına ve sertliğine bağlıdır. Bundan dolayı makineyle kesime başlamadan önce çok kalın olan dalları bir dal makasıyla gerekli uzunluğa göre kısaltın.

Çit kesme makinesi çift taraflı bıçağı sayesinde ileri ve geri veya sarkaç hareketleriyle bir taraftan diğer tarafa hareket ettirilebilinir. Önce çitlerin yanlarını kesin ve sonra üst kenarlarını kesersiniz. Çitleri aşağıdan yukarıya doğru kesin.

Çitleri yamuk biçimde kesin. Bu durum çit alanının alt kısmında yetersiz ışık yüzünden yapraklarını kaybetmesini önler. Çitlerin üst kenarını eşit ölçüde desteklemek isterseniz çalıların uzunluğu boyunca bir ip gerin. Çitleri güçlü şekilde budamak isterseniz bunu birkaç seferde kesin. Kesim işlemi için en uygun zaman: Yaprak döken çit: Haziran ve Ekim ayı İğne yapraklı çit: Nisan ve Ağustos ayı Hızlı büyüyen çit; Mayıs ayından itibaren yakl. her 6 ayda bir Çitlerdeki kuluçkaya yatan kuşlara dikkat edin. Bu durumda çitlerin kesilmesi işlemini erteleyin veya bunların yerlerini değiştirin. Güvenlik açıklamalarına kesinlikle dikkat edin!

Her bakım ve temizlik çalı şmasından önce Motoru kapatın Kesme tertibatının durması nı bekleyin Buji fişini çıkarın (rölanti ayarları yapılırken fiş takılı kalabilir) Makinenin soğumasını bekleyin Bakım çalışmaları nı yakınında açık ateş bulunan yerlerde yapmayın. Yangın tehlikesi! Bu bölümde anlatılmış olunan kapsamlı bakım ve temizlik çalışmaları sadece yetkili servis tarafından yapılmalıdır. Bakım ve temizlik için çıkartılmış olunan güvenlik donanımları muhakkak tekrar düzenli şekilde yerine takılmalı ve kontrol edilmelidir. Sadece orijinal parçalar kullanın. Başka firmalara ait parçalar önceden öngörülemeyen hasarlara ve yaralanmalara yol açabilir.

Bakım Olası yaralanmalardan korunmak için eldiven takın. Çit kesme makinesini uzun süre ve güvenli şekilde kullanmak için aşağıdaki bakım çalışmalarını düzenli şekilde yapın. Çit kesme makinesinin aşağıdaki hususlarda görünüşe göre bir hata olup olmadığını kontrol edin gevşek olan bağlantıları aşınmış veya hasarlı yapı parçaları Kesme tertibatının, bükülmüş, kırılmış veya hasarlı olup olmadığını Benzin kapağında ve yakıt borularında sızdırma olup olmadığını. Çit kesme makinesini her kullanımdan sonra aşağıdaki hususlar konusunda kontrol edin: aşınma, özellikle kesme tertibatının sürme boşluğunu, doğru monte edilmiş ve işlevi yerinde kapaklar veya koruma donanımlarını. Çit kesme makinesiyle çalışmaya başlamadan önce gerekli tamirat veya bakım çalışmalarını yapın.

Kesme tertibatının ayarı Kesilecek materyal bıçaklar arasında sıkışırsa veya kesme tertibatının uzun bir kullanım sonrası normal şartlarda aşınmasından dolayı boşluğun büyümesinden dolayı sürme boşluğunu ayarlayın. İyi bir kesim işlemi sağlamak için bıçaklar ve kılıç arasında sürme boşluğunun doğru şekilde ayarlanmış olması gerekir.

Bunu aşağıdaki sıralamaya göre yapın:

1. Kesme tertibatının üst tarafındaki somunları (A) gevşetin.

2. Alt taraftaki vidaları (B) hafifçe sıkın (bunları sıkmadan önce

muhtemelen biraz gevşetin).

3. Vidaları saat istikametinin tersine doğru bir çeyrekle yarım

4. Alyan anahtarla (30) vidaları sıkıca tutun ve somunları iyice

sıkın. Vida başının altındaki pul elle kolayca ileri geri hareket ettirilebiliyorsa o zaman sürme boşluğu doğru olarak ayarlanmıştır.

5. Kesme tertibatını çevre dostu yağla yağlayın.

Sürme boşluğu çok az olduğu zaman aşırı sıcaklık oluşur ve bu durum makinede hasar oluşumuna sebep olur.

Şanzımanı her 25 işletme saatinde bir yağlayın.

1. Yağ doldurma tapasına (33) gres tabancasını yerleştirin. Yağ

doldurma tapası şanzıman kasasındadır (çit kesme makinesinin alt kısmında).

2. İçine biraz yağ doldurun.178

Şanzımanı tamamen yağla doldurmayın. Çalışırken oluşan sıcaklıktan dolayı yağ genleşir. Şanzıman tamamen yağla doldurulduğunda contaların hasar görmesi ve yağın taşması tehlikesi oluşur.

Örneğin SHELL ALVANIA RL3 veya buna denk gelen bir yağ kullanın.

Rölanti hızı ayarı Karbüratör fabrika çıkışlı olarak rölanti hızına tam olarak ayarlanmış ve böylece yakıt-hava karışımı motoru tam olarak besler. Motor her pozisyonda eşit ölçüde çalışırsa rölanti hızı doğru ayarlanmış demektir. Bıçakların hareket etmeye başladığı hıza açık bir mesafe oluşturulmalıdır. Jikle konumunda durduğunda bıçaklar hareket etmemelidir. Aşağıdaki durumlarda karbüratörün (rölanti hızı) ayarlanması gerekir: Kesme tertibatı rölantide çalışmaya devam ederse (rölanti hızı çok yüksek) Düzensiz çalışma veya yetersiz hız (rölanti hızı çok düşük) Hava şartlarına, sıcaklığa uyum durumunda

Karbüratörün yanlış ayarlanması ağır motor hasarlarına yol açabilir! Bu durumda kesinlikle makineyle çalışmaya devam etmeyin.

Bir tamir servisine başvurun ve karbüratör ayarını yaptırın.

Hava filtresinin temizliği veya değiştirilmesi Aşağıdaki hususlarla karşılaşmamak için hava filtresini (21) toz ve kirlere karşı temizleyin: çalıştırma zorlukları karbüratör arızaları performans kaybı çok yüksek yakıt tüketimi motor parçalarında aşınma Hava filtresini yakl. her 8 işletme saatinde bir temizleyin, özellikle tozlu durumlarda daha sık.

1. Start kolunu (jikle) (20) pozisyonuna getirin,

böylece karbüratöre küçük katı partiküller girmez.

Bağlantı vidası (17) gevşetin. Hava filtresi kapağını (18) çıkartın.

Hava filtresini dışarı (21) çıkarın..

4. Hava filtresini ılık sabunlu suda yıkayın.

Küçük katı partükülleri üflemeyin, gözlerinize zarar verme tehlikesi oluşabilir!

5. Hava filtresi iç kısmını bir fırçayla temizleyin.

6. Hava filtresini iyice kurutun ve tekrar yerine takın.

7. Hava filtresi kapağını tekrar yerine takın.

Makineyi asla hava filtresi olmadan çalıştırmayın. Toz ve kirler motora girebilir ve makinede hasara yol açabilir.

Hava filtresini düzenli olarak değiştirin. Hasarlı hava filtrelerinin derhal değiştirilmesi gerekir.

Yakıt filtresinin temizliği veya değiştirilmesi

Benzin filtresini (7) ihtiyaca göre kontrol edin. Kirli bir yakıt filtresi yakıt girişini engeller. Yakıt deposu kapağını (8) açın ve yakıt filtresini bir kancayla delikten çekin. Hafif kirlenme Yakıt filtresini yakıt borusundan çıkarın ve temizlik benziniyle filtreyi temizleyin Ağır kirlenme Yakıt filtresini değiştirin

Bujilerin kontrol edilmesi veya değiştirilmesi

Motor çalışırken bujilere (16) veya buji fişine (15) dokunmayın. Yüksek gerilim! Motor sıcakken yanma tehlikesi. Koruma eldiveni giyin! Bujileri ve elektrot mesafesini düzenli olarak kontrol edin. Bunu aşağıdaki sıralamaya göre yapın:

Vidaları (C) sökün ve kapağı (34) çıkarın.

Buji soketini bujiden çıkarın.

Bujileri teslimatla birlikte verilen buji anahtarıyla (25) vidalarını sökerek dışarı çıkartın. Elektrot mesafesi 0,6 ila 0,7 mm arasında olmalıdır. Buji kirlenmişse temizleyin. Bujiyi ters sıra dizininden başlayarak monte edin

Bujiyi çok fazla sıkmayın. Kullanılmış buji: 1/8 – 1/4 dönüş Yeni buji: 1/2 dönüş

Gevşemiş bir buji fazla ısınarak motora zarar verebilir. Buji çok fazla sıkılırsa silindir başlığındaki vida dişi zarar görebilir. Aşağıdaki durumlarda bujiyi değiştirin: her 100 saatte bir veya yılda 1x defa (duruma göre hangisi önce gerekli olursa)

izolasyon gövdesi hasar görürse elektrot çok fazla yanmışsa elektrotlar çok fazla kirlendiğinde veya yağı eskidiğinde Aşağıdaki buji çeşitlerini kullanın: Torch L7T veya L8RTF, LD L7T veya L8RTF, NGK BPMR7A, Bosch WSR6F, Champion RCJ7Y179 Ateşleme kıvılcımı kontrolü

1. Buji vidalarını çıkartın.

Buji fişini (15) tekrar bujiye sıkıca takın (16).

3. Kasa deliği arası ndan buji anahtarını takın. Buji fişinin

motor kasasına temas etmesi gerekir (metal). Buji anahtarını buji deliğine sokmayın. Bujiyi yalıtımlı bir penseyle buji anahtarına (25) karşı bastırın (buji deliğinin yakınında olmasın).

5. AÇMA / KAPATMA şalterini " I " konumuna getirin.

Start kablosundan çekin. Elektrotlar arasında kıvılcım görülmezse buji arızalı olabilir.

Gürültü kesici/Çıkış deliği

1. Vidaları (D) sökün ve kapağı (23) çıkarın.

2. Gürültü kesici (6) vidalarının (E) gevşeyip

gevşemediğini düzenli olarak kontrol edin. Vidalar gevşemişse elinizle iyice sıkın. Gürültü kesici vidalarını motor sıcakken sıkmayın. Çıkı ş deliğini (19) düzenli olarak temizleyin.

Bakım Çit kesme makinesini her kullanımdan sonra itinalı şekilde temizleyin, böylece fonksiyonu mükemmel olarak korunmuş olunur. Kesme tertibatını temizlerken koruma eldiveni takın! Gövdeyi yumuşak bir fırça veya kuru bir bezle temizleyin. Su, solvent maddeler ve vernikli maddeler kullanılmamalıdır. Motor soğutma için havalandırma yarığının açık olmasına dikkat edin (fazla ısınma tehlikesi). Yangın tehlikesini azaltmak için motor ve gürültü kesicide atık maddelerin, yaprakların ve sızıntı yağ maddelerinin birikmemiş olmasına dikkat edin. Kesme tertibatını düzenli olarak bir fırça veya bezle temizleyin. Kesme tertibatını asla suyla temizlemeyin Korozyon tehlikesi! Tüm hareketli parçaları düzenli olarak temizleyin ve yağlayın. Asla katı yağ kullanmayın! Çevreye duyarlı yağlardan kullanın.

Taşıma esnasında Makineyi taşırken motoru kapatın, kesme tertibatı duruncaya kadar bekleyin ve bıçak koruma tertibatını takın. Makineyi ön tutma kolundan tutarak taşıyın. Taşıma esnasında kesme tertibatını arkadan tutun ve sıcak gürültü kesiciyi vücudunuzdan uzak tutun. Makineyi arabayla taşırken sadece arabanın bagajına veya ayrı bir taşıma alanına koyun. Burada makineyi devrilmeye, hasarlara ve yakıtı n akmasına karşı güvence altına alın.

Depolama Kullanılmayan cihazları bıçak koruma tertibatıyla birlikte kuru, kapalı ve çocukların ulaşamayacağı bir yerde muhafaza edin. Cihazı benzin buharlarının açık ateş veya kıvılcımla temas etmeyecek bir yerde depolayı n (örn. bir ocağın, fırının veya sürekli alev alan bir sıcak su kazanının yanına koymayın). Makineyi depoya koymadan önce soğumasını bekleyin. Makinenin ömrünü uzatmak ve kolayca çalışmasını garanti altına almak için uzun süreli bir depolamadan önce aşağıdaki hususlara dikkat edin: Temizliğini tam olarak yapın. Tüm hareketli parçaları yağlarken çevre dostu yağ kullanın. Katı yağ kullanmayın. Bıçak koruma tertibatını kesme tertibatına doğru sürün. Buji fişini çıkartın. Buji vidalarını çıkartın. Sonra silindire biraz motor yağı (yakl. 5 – 10 ml) koyun. Yağı dağıtmak için halat kolunu yavaşça çekin. Bujiyi tekrar yerine takın. Makineyi tekrar kullanmaya başlamadan önce bujilerin dışarı çıkartılması ve temizlenmesi gerekir. Yakıt deposunu tamamen boşaltın. Yakıt deposunu sadece açık alanda boşaltın. Arta kalan yakıtı kurallara uygun şekilde (çevre dostu olarak) imha edin. Karbüratörü rölantide çalıştırın. Makine fonksiyonlarının iyi durumda olup olmadığını kontrol edin, böylece makineden güvenilir şekilde yararlanmanız garanti altına alınmış olur.180 Bakım ve temizlik planı Bakım çalışmaları Her kullanımdan önce her Kullanımdan sonra Her 8 saatte bir Her 25 saatte bir Her 100 satte bir ihtiyaca göre/ hasar oluşunca Her sezon Yakıt doldurma

Kesme bıçağı kontrolü

Kesme bıçağının değiştirilmesi

Gaz kolu, gaz kolu mandalı, açma kapatma şalteri Fonksiyon kontrolü

Gaz kolunu, gaz kolu mandalını, açma kapatma şalterini değiştirme

Marş kablosu fonksiyon kontrolü

Marş kablosunu değiştirme

Yakıt ve yağ deposu kapağı kontrolü

Yakıt deposu temizliği

Yakıt filtresi temizliği

Yakıt filtresi değiştirme

Hava filtresi temizliği

Hava filtresini değiştirme

Buji ve buji fişinin kontrolü

Gürültü kesici temizliği

Karbüratörün rölantide temizliği (kesme tertibatı çalışmamalıdır)

Güvenlik etiketinin değiştirilmesi

Arızayı tamir etmeye başlamadan önce motoru kapatın kesme tertibatının durmasını bekleyin buji soketini çekin eldiven takın Arıza Muhtemel sebebi Ortadan kaldırılması Çit kesme makinesi çalışmıyor Yakıt yok Yakıt miktarını kontrol edin Yakıt eskimiş veya kirli Yakıtı bir kab içersinde açık alanda boşaltın. Yakıt deposunu taze, temiz yakıtla doldurun. Yakıt borusunda hata var Yakıt borusunu bükülme veya hasarlara karşı kontrol edin Yakıt filtresi tıkalı Yakıt filtresini temizleyin veya değiştirin. Buji kirlenmiş veya arızalı Bujiyi temizleyin veya değiştirin Buji mesafesi yanlış Buji mesafesini ayarlayın Buji fişi takılı değil Buji fişini takın Karbüratör kirlenmiş, doğru ayarlanmamış veya arızalı Lütfen yetkili servise başvurun. Motor boğuldu Bujiyi dışarı çıkararak temizleyin ve kurutun, sonra hareket ettirme ipini birkaç defa çekin, bujiyi tekrar yerine takın Çalıştırma düzeni mekanizması arızalı Lütfen yetkili servise başvurun. Motor arızalı Lütfen yetkili servise başvurun. Dahili hata Lütfen yetkili servise başvurun. Çit kesme makinesi kesintili kesiyor Yakıt eskimiş veya kirli Yakıtı bir kab içersinde açık alanda boşaltın. Yakıt deposunu taze, temiz yakıtla doldurun. Buji kirlenmiş Bujiyi temizleyin veya değiştirin. buji fişini kontrol edin Karbüratör ayarı yanlış Lütfen yetkili servise başvurun. Dahili hata Lütfen yetkili servise başvurun. Açma/kapatma şalteri arızalı Lütfen yetkili servise başvurun. Motor çalışıyor, kesme tertibatı duruyor Kesme tertibatı bloke olmuş Motoru kapatın ve materyalleri çıkartın Dahili hata Lütfen yetkili servise başvurun. Kuplaj arızalı Lütfen yetkili servise başvurun. Motor gücü düşük

Yakıt karışımı yanlış İşletme kılavuzuna göre benzin doldurun Start kolu konumu yanlış

Start kolunu konumuna getirin Hava filtresi kirli Hava filtresini temizleyin veya değiştirin Buji is kaplamış Bujiyi temizleyin Buji mesafesi yanlış Buji mesafesini ayarlayın Motor gücü düşük Gürültü kesici tıkalı Gürültü kesicisinin çıkış deliğini (21) temizleyin Lütfen yetkili servise başvurun. Karbüratör kirlenmiş veya doğru ayarlanmamış Lütfen yetkili servise başvurun. Kesme tertibatı sıcak Hatalı yağlama → Sürtünme Kesme tertibatını yağlayın Sürme boşluğu çok az Sürme boşluğunu ayarlayın Kesme tertibatı kör Kesme tertibatını uzman bir kişiye/yetkili servise keskinleştirin. Duman oluşuyor Yakıt karışımı yanlış İşletme kılavuzuna göre benzin doldurun Karbüratör kirli veya doğru ayarlanmamış Lütfen yetkili servise başvurun. Başka arızalar veya sorularınız olduğunda lütfen bölgenizdeki satıcıya başvurunuz.182 Teknik özellikler Tip tanımı HB 60-2 HB 72-2 Model HB 60-2 HB 72-2 Imalat yili son sayfaya bakınız son sayfaya bakınız Maks. motor gücü (devir sayısında) 0,75 kW (7500 min

Rölanti devir sayısı n

Motor devir sayısı 7500 min

Ateşleme sistemi elektronik ateşleme elektronik ateşleme Buji Torch L8RTF veya bu modele denk gelen Torch L8RTF veya bu modele denk gelen Elektrot mesafesi 0,6 – 0,7 mm 0,6 – 0,7 mm Yakıt deposu hacmi 0,45 l 0,45 l Karıştırma oranı (yakıt/iki zamanlı yağ) 40:1 40:1 El-kol vibrasyonu ön kolu

hv,eq = 4,128 m/s² Ölçüm belirsizliği K = 1,5 m/s² K = 1,5 m/s² Zincir rayı uzunluğu 600 mm 800 mm Kesit uzunluğu 550 mm 720 mm Kesim gücü 28 mm 28 mm Kesim hızı 1950 kesim/dk. 1950 kesim/dk. Ağırlık (yakıt deposu boş) ca. 6,3 kg ca. 6,5 kg Çalışma alanındaki ses basınç seviyesi L

(2000/14/AB kriterlerine göre) 87,6 dB (A); K = 3 dB (A) 87,6 dB (A); K = 3 dB (A) Ses gücü seviyesi L

(2000/14/AB kriterlerine göre) ölçülmüş ses gücü seviyesi 109 dB (A); K = 1,99 dB (A) garanti edilmiş ses gücü seviyesi 112 dB (A) ölçülmüş ses gücü seviyesi 109 dB (A); K = 1,99 dB (A) garanti edilmiş ses gücü seviyesi 112 dB (A)

Garanti Lütfen ekteki garanti açıklamasına dikkat edin.

Teknik değişiklikler olabilir.183 364350 – 02 07/20
