GEBRUIKSAANWIJZING HB 722 ATIKA

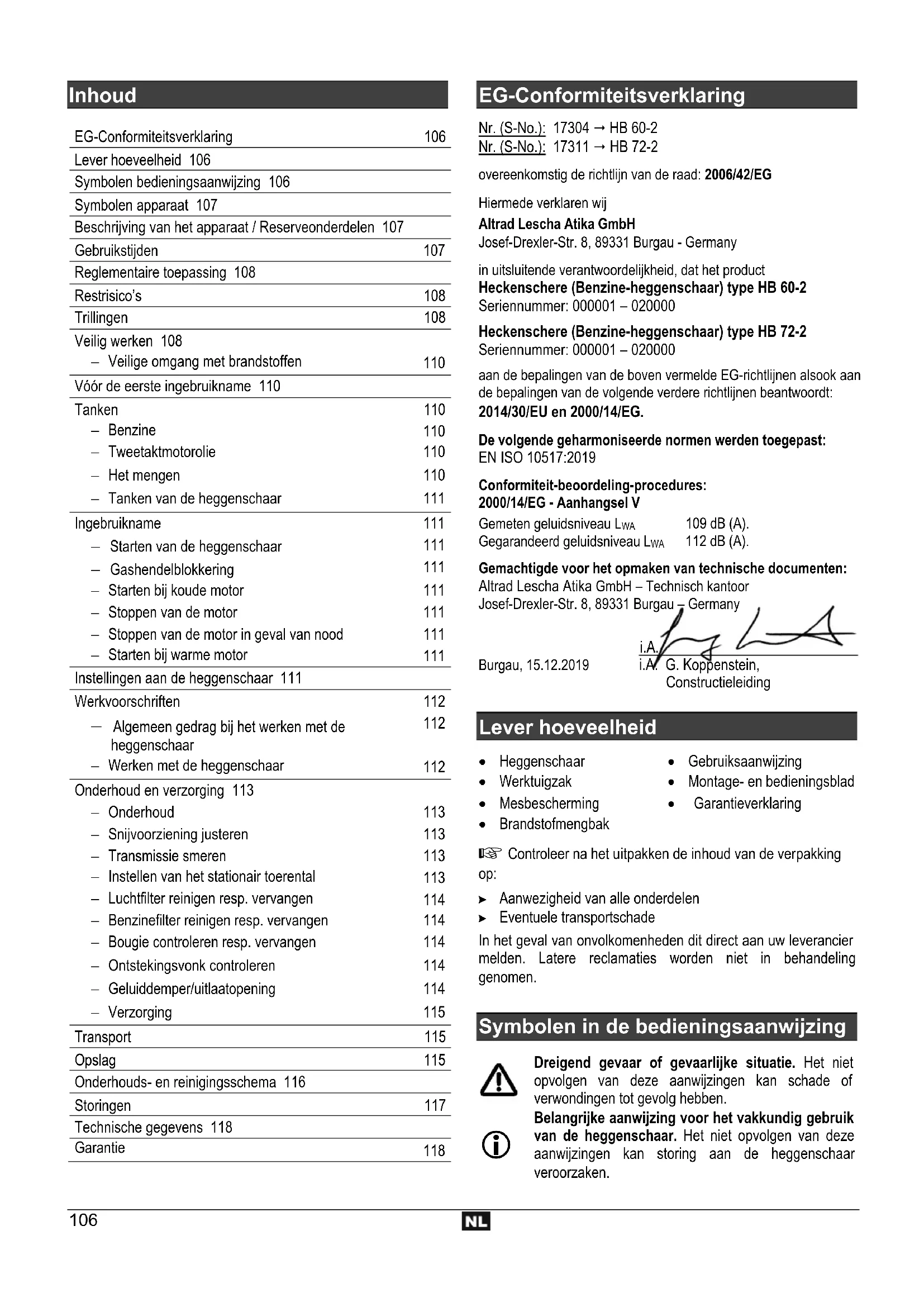

Con riserva di apportare modifiche tecniche.106 Inhoud EG-Conformiteitsverklaring 106 Lever hoeveelheid 106 Symbolen bedieningsaanwijzing 106 Symbolen apparaat 107 Beschrijving van het apparaat / Reserveonderdelen 107 Gebruikstijden 107 Reglementaire toepassing 108 Restrisico’s 108 Trillingen 108 Veilig werken 108 Veilige omgang met brandstoffen

Vóór de eerste ingebruikname 110 Tanken 110 Benzine

Tanken van de heggenschaar

Ingebruikname 111 Starten van de heggenschaar Gashendelblokkering

Starten bij koude motor

Stoppen van de motor in geval van nood

Starten bij warme motor

Instellingen aan de heggenschaar 111 Werkvoorschriften 112 Algemeen gedrag bij het werken met de heggenschaar

Werken met de heggenschaar

Onderhoud en verzorging 113 Onderhoud

Snijvoorziening justeren

Instellen van het stationair toerental

Transport 115 Opslag 115 Onderhouds- en reinigingsschema 116 Storingen 117 Technische gegevens 118 Garantie

EG-Conformiteitsverklaring Nr. (S-No.): 17304 HB 60-2 Nr. (S-No.): 17311 HB 72-2 overeenkomstig de richtlijn van de raad: 2006/42/EG Hiermede verklaren wij Altrad Lescha Atika GmbH Josef-Drexler-Str. 8, 89331 Burgau - Germany in uitsluitende verantwoordelijkheid, dat het product Heckenschere (Benzine-heggenschaar) type HB 60-2 Seriennummer: 000001 – 020000 Heckenschere (Benzine-heggenschaar) type HB 72-2 Seriennummer: 000001 – 020000 aan de bepalingen van de boven vermelde EG-richtlijnen alsook aan de bepalingen van de volgende verdere richtlijnen beantwoordt: 2014/30/EU en 2000/14/EG. De volgende geharmoniseerde normen werden toegepast: EN ISO 10517:2019 Conformiteit-beoordeling-procedures: 2000/14/EG - Aanhangsel V Gemeten geluidsniveau L

109 dB (A). Gegarandeerd geluidsniveau L

112 dB (A). Gemachtigde voor het opmaken van technische documenten: Altrad Lescha Atika GmbH – Technisch kantoor Josef-Drexler-Str. 8, 89331 Burgau – Germany

Lever hoeveelheid Heggenschaar Gebruiksaanwijzing Werktuigzak Montage- en bedieningsblad Mesbescherming Garantieverklaring Brandstofmengbak

Controleer na het uitpakken de inhoud van de verpakking op: Aanwezigheid van alle onderdelen Eventuele transportschade In het geval van onvolkomenheden dit direct aan uw leverancier melden. Latere reclamaties worden niet in behandeling genomen.

Symbolen in de bedieningsaanwijzing

Dreigend gevaar of gevaarlijke situatie. Het niet opvolgen van deze aanwijzingen kan schade of verwondingen tot gevolg hebben.

Belangrijke aanwijzing voor het vakkundig gebruik van de heggenschaar. Het niet opvolgen van deze aanwijzingen kan storing aan de heggenschaar veroorzaken.107

Gebruikersaanwijzingen. Deze aanwijzingen helpen u de heggenschaar optimaal te benutten.

Montage, gebruik en onderhoud van de heggenschaar. Hier wordt precies uitgelegd wat u moet doen.

Neem alstublieft het ingesloten montage- en bedieningsblad ter hand, wanneer in de tekst naar het afbeeldings-nr. wordt verwezen.

Waarschuwing! De heggenschaar kan ernstig letsel veroorzaken! Lees voor de in- bedrijfstelling de gebruiksaanwijzing en veiligheidvoor- schriften en neem deze in acht. Benzine en olie zijn licht ontvlambaar en kennen exploderen. Vuur, open licht en rook zijn verboden. Niet aan regen blootzetten. Tegen vochtigheid beschermen. Oogbescherming dragen! Geluidsbescher- ming dragen! Veiligheidshandsch oenen dragen! Veiligheidsschoe- nen dragen! Starthendel (choke) “Koude start”. Starhendel (choke) “Warme start en werken”. Vóór reparatie-, onderhouds- en reinigingswerk- zaamheden de motor stopzetten Gevaar van een vergiftiging door koolmonoxyde. De motor niet in gesloten ruimten en de bougiesteker trekken. starten of laten draaien, zelfs wanneer de deuren en ramen geopend zijn. Waarschuwing voor hete oppervlakken. Gevaar voor verbranding. Niet betrokken personen, alsook huisdieren en vee uit de gevarenzone verwijderd houden. Raak geen hete motordelen aan. Deze blijven ook na het uitschakelen van de machine voor korte tijd heet. Veiligheidsafstand ten minste 15 m. Het product stemt overeen met de productspecifiek geldige Europese richtlijnen. Gegarandeerd geluidsniveau L 112 dB (A), gemeten volgens richtlijn 2000/14/EG. EUV Uitlaatgaswaarden volgens de verordening (EU) 2016/1628.

Apparaatbeschrijving / Reserveonderdelen

Afdekking met lierstarter en aandraaigreep

voorste handgreep 12 Mesbescherming

Handbescherming HB 60-2 (zonder afbeelding) 13 364353 Handbescherming HB 72-2

Snijvoorziening HB 60-2 (zonder afbeelding) 14 Snijvoorziening HB 72-2 15 Bougiestekker 16 385841 Bougie 17 Bevestigingsschroef 18 364375 Luchtfilterdeksel 19 Uitgangsopening (uitlaat) 20 Starthendel (choke) 21 364370 Luchtfilter 22 Benzinepomp 23 364378 Afdekking geluiddemper 24 364357 Werktuigzak 25 364282 Bougiesleutel 26 364225 Brandstofmengbak 27 364380 Veiligheidssticker 28 Steeksleutel SW 8/10 29 Inbussleutel SW 3 30 Inbussleutel SW 4 31 Inbussleutel SW 5 32 Schroevendraaier 33 Vetinvulstop 34 364379 Afdekking bougies 35 Bumper HB 72-2

Gebruikstijden Houdt alstublieft vóór ingebruikname van het apparaat rekening met de landelijke (regionale) voorschriften omtrent de lawaaibescherming.108 Reglementaire toepassing De heggenschaar is slechts voor privégebruik in de huis- of hobbytuin bestemd. Als heggenschaar voor de privé huis- of hobbytuin worden zulke apparaten aangezien die niet in openbare plantsoenen, parks, recreatieplaatsen alsook in het landbouwbedrijf en de bosbouw worden ingezet. Het apparaat mag niet voor het snijden van grasvelden, graskanten of voor het fijnmaken vóór het composteren worden gebruikt. Er bestaat gevaar van verwondingen! Tot het toepassen volgens de voorschriften behoren ook het opvolgen van de gebruiks-, en onderhoudsvoorschriften en na leven van de veiligheidsvoorschriften van de fabrikant. Men moet zich tevens houden aan de algemeen geldende veiligheid- en gezondheids- voorschriften en die aanvullende voorschriften van het bedrijf. Alle verdere toepassingen gelden als niet volgens de voorschriften. Eigenmachtige verbouwingen aan de heggenschaar sluiten een aansprakelijkheid van de fabrikant voor hieruit voortvloeiende schade van een ieder soort uit. De heggenschaar mag slechts door personen worden voorbereid, gebruikt en onderhouden die met het werktuig bekend zijn en over de gevaren ingelicht zijn. Reparatiewerkzaamheden mogen alleen via ons resp. door een door ons benoemde servicedienst worden uitgevoerd. Gebruik de tafelcirkelzaag niet in de nabijheid van brandbare vloeistoffen of gassen of in vochtige of natte omgeving. Metalen delen (draden enz.) dienen uit het te snijden materiaal in ieder geval te worden verwijderd. Personen onder 18 jaren mogen het werktuig niet bedienen. Kinderen mogen het apparaat nooit gebruiken.

Restrisico’s Ook bij het gebruik volgens de voorschriften zijn er op grond van de constructie voor de toepassing van deze machine nog een aantal restricties. De restricties kunnen geminimaliseerd worden wanneer de veiligheid-, gebruiks-, gezondheids- en onderhoudsvoorschriften nauwkeurig in acht genomen worden. Consideratie en voorzichtigheid verminderen het risico van personenletsels en beschadigingen. Verwondingen door het wegslingeren van delen. Breuk en eruit slingeren van messtukken. Gevaar van een koolmonoxidevergiftiging bij gebruik van het apparaat in gesloten of slecht geventileerde ruimten. Gevaar van verbrandingen bij contact met hete onderdelen. Vermindering van het gehoor bij langdurig werken zonder gehoorbescherming. Dit toestel produceert gedurende het bedrijf een elektromagnetisch veld. Dit veld kan al naar omstandigheden actieve of passieve medische implantanten belemmeren. Om het gevaar van ernstige verwondingen te reduceren, adviseren wij personen met medische implantenen hun arts en de fabrikant van het medische implantaat te consulteren, alvorens het toestel wordt bediend. Gezondheidsschade die uit hand-arm-trillingen resulteert, wanneer het toestel over een langere periode wordt benut of niet reglementair wordt gevoerd of onderhouden. Verder kunnen er ondanks alle genomen maatregelen niet zichtbare restricties bestaan.

Trillingen voorste handgreep a hv,eq = 3,225 m/s² achterste handgreep a hv,eq = 4,128 m/s² Meet-onveiligheid K = 1,5 m/s² De vermelde trillings-emissiewaarde werd volgens een genormeerde testmethode gemeten en kan ter vergelijking van een werktuig met een ander worden toegepast. De vermelde trillings-emissiewaarde kan ook voor een ingaande inschatting van de uitzetting worden toegepast. Waarschuwing: De trillings-emissiewaarde kan gedurende het feitelijk gebruik van het werktuig van de vermelde waarde afwijken, afhankelijk van soort en manier, waarop het werktuig wordt toegepast. Er bestaat de noodzakelijkheid, veiligheidsmaatregelen ter bescherming van de operator vast te leggen die op een beoordeling van de uitzetting gedurende de feitelijke exploitatiecondities berusten (hierbij dienen alle aandelen van het bedrijfscyclus in acht te worden genomen, bijvoorbeeld tijden, waarin het werktuig is uitgeschakeld en zulke, waarin het ingeschakeld is, maar zonder belasting draait).

Veilig werken De heggeschaar kan ernstig letsel veroorzaken! Lees de instructies met betrekking tot de correcte omgang, ter voorbereiding, ter reparatie, voor het starten en stoppen van de heggeschaar zorgvuldig. Maakt u zich met alle stelelementen en het vakkundig gebruik van de heggeschaar vertrouwd. Lees en volg de onderstaande aanwijzingen, de voorschriften te voorkoming van ongevallen en de algemene veiligheidsvoorschriften op, om u zelf en anderen tegen verwondingen te beschermen.

Bewaar deze veiligheidsinstructies (gebruiksaanwijzing) steeds samen met de heggenschaar op.

De heggenschaar mag slechts door personen met voldoende ervaring worden bediend.

Geef of leen de heggenschaar slechts aan personen die met de heggenschaar en zijn handhaving bekend zijn. Geef steeds de gebruiksaanwijzing mee. Reparaties aan het apparaat dienen door de fabrikant resp. door door hem benoemde bedrijven te geschieden. Eerste gebruiker Wie voor de eerste keer met de heggenschaar werkt, moet een praktische scholing in het gebruik van de heggenschaar en de persoonlijke veiligheidsuitrusting van een ervaren gebruiker krijgen. Wees oplettend. Let op dat, wat u doet. Ga met verstand te werk. Gebruik het apparaat niet, wanneer u moe bent of onder de invloed van drugs, alcohol of medicamenten staat. Een moment van onoplettendheid bij het gebruik van het apparaat kan tot ernstige verwondingen leiden.109 Maak u voor gebruik met het apparaat vertrouwd, met behulp van de gebruiksaanwijzing. Onvoldoende geïnformeerde operators kunnen zich en andere personen door ondeskundig gebruik in gevaar brengen. Gebruik het apparaat niet voor doeleinden voor die het niet is bestemd (zie “Reglementaire toepassing”). Vermijdt een abnormale lichaamshouding. Zorg voor een stabiele en uitgebalanceerde houding. Draag de juiste werkkleding. Nauw sluitende kleding en geen sieraden dragen. Vaste handschoenen met slipvast schoeisel Bij lang haar een haarnet dragen. Draag persoonlijke beschermingsmiddelen. Geluidsbescherming Veiligheidsbril of gezichtsbescherming Werkhandschoenen Veiligheidsschoenen gekeurde veiligheidshelm in situaties, waarin met hoofdverwondingen moet worden gerekend. Wij adviseren het dragen van een beenbescherming en een veiligheidsjek. Zorg dat uw werkomgeving op orde is. Rommel kan ongevallen veroorzaken. Let op de omgevingsinvloeden. Zet de heggenschaar niet aan regen bloot. Gebruik de heggenschaar niet in vochtige of natte omgeving. Stel werkzaamheden bij ongunstig weer (regen, sneeuw, ijs, wind) uit – verhoogd gevaar van ongelukken! Zorg voor een goede verlichting. Gebruik de heggenschaar niet in de nabijheid van brandbare vloeistoffen of gassen. Maak uzelf met uw omgeving bekend en let op mogelijke gevaren die u op grond van het motorgeluid eventueel niet kunt horen. Laat de heggenschaar nooit zonder toezicht. Bij werkpauzes dient de heggenschaar zo te worden neergelegd, dat niemand bedreigd wordt. Heggenschaar voor onbevoegd toegrijpen beschermen. Personen onder 18 jaren mogen het werktuig niet bedienen. Hou andere personen op afstand. De gebruiker is verantwoordelijk voor ongelukken of gevaren die tegenover andere personen of hun eigendom optreden. De operator is in het werkbereik tegenover derden verantwoordelijk. Houdt kinderen weg. Laat andere personen, vooral kinderen, niet het werktuig of de motor aanraken. Houdt ze ver van uw werkplek weg. Het gebruik van de machine dient te worden voorkomen, wanneer zich personen, vooral kinderen, in de buurt bevinden. Gebruik geen stompe, gesprongen of beschadigde snijvoorziening. Waarborg steeds, dat zich de heggeschaar reglementair in één van de voorgegeven werkposities bevindt, alvorens de machine wordt gestart. Begín met het snijden pas, wanneer de snijvoorziening draait. Voorzichtig bij bovengrondse stroomleidingen. Overbelast de machine niet. U werkt beter en zeker met de juiste belasting van de machine. Werk alleen met alle veiligheidsvoorzieningen op de juiste wijze aangebracht. Verander niets aan de machine wat de veiligheid in gevaar kan brengen. Apparaat resp. onderdelen van het apparaat niet veranderen. Gebruik geen messen die niet aan de vermelde gegevens in deze gebruiksaanwijzing beantwoorden. Het gebruik van gereedschappen en toebehoren van een ander fabrikaat kan risico’s met zich meebrengen.

Schakel de machine uit en neem de bougiesteker van de bougie uit het stopcontact bij: contact van de heggenschaar met aardrijk, stenen, nagels of andere vreemde voorwerpen controleer, of het apparaat is beschadigd. reparatiewerkzaamheden onderhouds- en reinigings- werkzaamheden bij het verhelpen van storing (hiertoe behoort ook het blokkeren van de messen) (zie „Mogelijke storingen“) transport en opslag Verlaten van de heggenschaar (ook bij korte onderbrekingen) Laat de machine afkoelen, alvorens u deze controleert, instelt enz. Verzorg uw heggenschaar met zorgvuldigheid: Houdt de werktuigen scherp en schoon, om beter en veilig te kunnen werken. Hou de handgrepen vrij van vet en olie. Volg de onderhoudsvoorschriften. Onderzoek de machine op eventuele beschadigingen. Voor het verdere gebruik van de machine moeten alle veiligheidsvoorzieningen gecontroleerd worden op de juiste montage en het goed functioneren. Controleer of alle bewegende delen van de machine goed functioneren en niet klemmen of beschadigd zijn. Alle delen moeten juist gemonteerd zijn en goed functioneren om de heggenschaar correct te laten werken. Beschadigde bescherminrichtingen en delen moeten, indien noodzakelijk, door een erkende reparatiewerkplaats gerepareerd of verwisseld worden. Met uitzondering indien in de gebruiks-aanwijzing anders aangegeven. Beschadigde of onleesbare veiligheidsstickers dienen te worden vervangen. Laat geen sleutels steken! Controleer vóór het inschakelen altijd of de sleutels en instelgereedschappen verwijderd zijn. Bewaar ongebruikte apparaten op een droge, afgesloten plaats buiten de reikwijdte van kinderen op. Voer geen reparatie aan de machine uit, tenzij u hiervoor een opleiding bezit. Voer geen andere reparaties dan de in het hoofdstuk „Onderhoud en verzorging“ beschreven reparaties aan de machine uit, maar neem direct contact op met de fabrikant of klantenservice. Reparaties aan andere delen van de machine mogen alleen door de fabrikant of een door hem erkende werkplaats uitgevoerd worden.110 Alleen de originele toebehoren en onderdelen gebruiken. Bij het gebruik van niet originele onderdelen kunnen risico’s voor de gebruiker ontstaan. De fabrikant kan niet aansprakelijk gesteld worden voor ongevallen hierdoor ontstaan.

Veilige omgang met brandstoffen

Brandstoffen en brandstofdampen zijn brand- gevaarlijk en kunnen bij het inademen en op de huid ernstig letsel veroorzaken. Bij de omgang met brandstof is daarom voorzichtigheid geboden en moet er voor een goede ventilatie gezorgd worden. Verwijder nooit de tanksluiting of vul benzine bij, wanneer de motor draait of heet is. Schakel vóór het tanken van de heggenschaar de motor uit en laat het apparaat afkoelen. Bij het tanken niet roken en open vuur vermijden. Draag handschoenen bij het tanken. Tanken alleen buiten (explosiegevaar). Let erop dat u geen brandstof of olie morst. Reinig de heggenschaar direct, als u brandstof of olie hebt gemorst. Trek onmiddellijk andere kleren aan, als u brandstof of olie over uw kleding gemorst hebt. Let erop dat er geen brandstof in de grond terechtkomt. Sluit de tankdop na het tanken weer zorgvuldig en let erop dat de tankdop tijdens het gebruik van de zaag niet loskomt. Controleer of het tankdeksel en de benzineleidingen dicht zijn. Bij lekkages mag u het apparaat niet in gebruik nemen. Wordt brandstof gemorst, probeer niet, de motor te starten. In plaats daarvan dient het toestel voor de start van de met benzine verontreinigde vlakte te worden verwijderd. Ledig de tank alleen buiten. Transporteer en bewaar brandstoffen alleen in hiervoor toegestane en gemarkeerde reservoirs. Houd kinderen uit de buurt van brandstoffen. Transporteer en bewaar brandstoffen niet in de buurt van brandbare of licht ontvlambare stoffen, vonken of open vuur. Ga vóór het starten van het apparaat minimaal drie meter bij de tankplaats vandaan staan. Om brandgevaar te reduceren – motor en geluidsdempers vrij houden van snijresten, bladeren en smeermiddelen!

Vóór de eerste ingebruikname De heggenschaar wordt niet met brandstofmengsel gevuld geleverd. Vul de heggenschaar zoals onder “Tanken” is beschreven.

Tanken Het apparaat werkt op een mengsel van benzine (loodvrij) en tweetaktmotorolie.

Bij de omgang met benzine en olie is extra waakzaamheid geboden. Rook en open vuur is niet toegestaan (explosiegevaar).

Benzine octaangetal minimaal 91 ROZ, loodvrij Vul de tank niet met loodhoudende benzine, diesel of andere niet-toegestane brandstoffen. Gebruik geen benzine met een octaangetal lager dan 91 ROZ. Dit kan door verhoogde motortemperaturen tot ernstige beschadiging van de motor leiden. Wanneer u constant met een hoog toerental werkt, moet u benzine met een hoger octaangetal gebruiken. Om milieutechnische redenen wordt het gebruik van loodvrije benzine aanbevolen.

Tweetaktmotorolie: volgens specificatie JASO FC of ISO EGD Gebruik geen viertaktolie of tweetaktolie voor watergekoelde buitenboordmotoren. geen eindmengsel van tankstations.

Het mengen Mengverhouding: 40:1 Benzine Tweetaktmotorolie 2,5 % (40:1) 1 Liter 25 ml 2 Liter 50 ml 5 Liter 125 ml 10 Liter 250 ml De hoeveelheid olie moet exact aangehouden worden, omdat een geringe afwijking van de hoeveelheid olie bij kleine hoeveelheden brandstof grote invloed op de mengverhouding heeft. Verander de mengverhouding niet, hierdoor ontstaan in toenemende mate verbrandingsresten, het brandstofverbruik stijgt en het vermogen neemt af, of de motor wordt beschadigd. Meng benzine en olie in de meegeleverde brandstof- mengbak (26).

1. Vul het reservoir met de helft van de hoeveelheid benzine

die gemengd moet worden.

2. Giet vervolgens de totale hoeveelheid olie in het reservoir.

3. Schud het brandstofmengsel.

4. Giet de rest van de benzine in het reservoir.

Brandstoffen zijn maar beperkt houdbaar, ze verouderen. Te lang opgeslagen brandstoffen en brandstofmengsels kunnen tot startproblemen leiden. Meng daarom slechts de hoeveelheid brandstof die u in een maand verbruikt. Sla brandstoffen alleen op in hiervoor toegestane en gemarkeerde reservoirs. De brandstofreservoirs moeten buiten het bereik van kinderen bewaard worden.111 Tanken van de heggenschaar

Motor uitschakelen en laten afkoelen! Draag veiligheidshandschoenen! Contact met de huid en ogen vermijden! In ieder geval op “Veilige omgang met brandstof” opvolgen.

1. Vul de tank van de heggenschaar alleen buiten.

2. Maak de omgeving van de dop schoon. Verontreinigingen

in de tank veroorzaken bedrijfsstoringen.

3. Schud het reservoir met het brandstofmengsel nog een

keer voordat de inhoud in de tank wordt gegoten.

4. Maak de tankdop (8) voorzichtig open, zodat

eventueel aanwezige overdruk kan zakken.

5. Giet het brandstofmengsel voorzichtig in de tank tot aan de

onderste rand van de vulpijp.

6. Sluit de tankdop weer.

Controleer of de tankdop goed dicht zit.

7. Maak de tankdop en de omgeving schoon.

8. Controleer de tank en brandstofleidingen op lekkages.

Ga vóór het starten van het apparaat minimaal drie meter bij de tankplaats vandaan staan.

Ingebruikname Attentie! Informeert u zich vóór ingebruikname, hoe u in geval van nood het toestel zo snel als mogelijk buiten bedrijf zet! U mag het apparaat niet gebruiken voordat u deze gebruiksaanwijzing heeft gelezen, alle voorschriften heeft opgevolgd en het apparaat als voorgeschreven heeft gemonteerd! Waarborg dat de AAN/UIT-schakelaar (2), de gashendelblokkering (1) en de gashendel (5) volgens voorschriften werken. U mag de heggenschaar alleen starten, als deze compleet gemonteerd is. Steun de heggenschaar voor het starten en houdt ze goed vast. Let erop dat de snijvoorziening vrij staat.

Voor het starten van de heggen-schaar: Houd afstand tot brandbare materialen. Ga op een veilige plek staan.

Leg de heggenschaar voor u neer op de grond, de snijvoorziening wijst van het lichaam weg.

Zet de rechter voetpunt in de achterste handgreep (3). Pak de voorste handgreep (11) vast met de linkerhand.

1. Grijp met de linker hand om de voorste handgrendel (11).

2. Grijp met de rechter hand de heggeschaar aan de achterste

4. De snijvoorziening start.

Wanneer de gashendel wordt losgelaten, stopt de snijvoorziening en draait de motor stationair. Wanneer de snijvoorziening draait terwijl de gashendel niet is ingedrukt, moet het stationair toerental verlaagd worden. (Zie „ Onderhoud en verzorging “).

Starten bij koude motor

1. Druk de benzinepomp (22) meervoudig krachtig tot

zich benzine/schuim in de aanzuigpomp toont.

Trek de startkabel aan de starthendel (9) langzaam tot aan de weerstand eruit en trek dan snel en krachtig door. Trek de startkabel niet helemaal eruit en leid de startgreep langzaam terug, opdat de startkabel correct wordt opgewikkeld. Herhaal dit proces tot de kettingzaag start.

6. Druk nu de gashendel (5) helemaal door

de snijvoorziening start.

7. Laat de gashendel los.

de motor draait in de vrijloop. de snijvoorziening blijft staan.

8. Laat het apparaat voor aanvang van de werkzaamheden

ongeveer een minuut stationair warmdraaien.

Starten bij warme motor U start het toestel zoals onder “Starten bij koude motor” is beschreven, laat echter de starthendel (choke) (20) in bedrijfspositie .

Instellingen aan de heggenschaar Instellen van de achterste handgrendel (3). Voor het gemakkelijker voeren van de heggenschaar kan de achterste handgrendel in 5 werkposities worden ingesteld. Gedurende het verstellen kan de gashendel (5) niet worden bediend.

1. Houdt met de linker hand de heggenschaar aan de voorste

handgrendel (11) vast.

2. Trek de handgrendel-vergrendeling naar achteren (4).

Voer vóór de ingebruikname en regelmatig gedurende de werkzaamheden met de heggenschaar de volgende controles uit: Werd de heggenschaar geheel en volgens de voorschriften gemonteerd? Let erop dat alle moeren en schroeven vast zitten. Schroeven van de snijvoorziening: zie „ Onderhoud en verzorging “ Is de heggenschaar in goede en veilige toestand? Zijn alle veiligheidsfuncties in orde? Is de benzinetank gevuld? Is de snijvoorziening onbeschadigd en gescherpt? Zijn motor en geluidsdemper vrij van bezinksels, gebladerte of vrijkomend smeermiddel? (Brandgevaar) Is de handgreep schoon en droog – vrij van olie, vet en hars? Is de werkplaats vrij van struikelgevaren? Draagt u de vereiste veiligheidsuitrusting? Heeft u alle instructies gelezen en begrepen? Gaat de gashendel soepel en correct? Is de AAN/UIT-schakelaar goed werkend? Blijft de snijvoorziening in de vrijloop steeds staan? Wanneer de snijvoorziening in de vrijloop draait, moet het stationair toerental worden gedaald (zie „Instellen van het stationair toerental“). Vergewist u zich, dat de transmissie voldoende is gesmeerd (zie onder „ Onderhoud en verzorging “).

Algemeen gedrag bij het werken met de heggenschaar Werk nooit alleen. Voor noodgevallen dient zich iemand in de buurt op te houden. Houdt kinderen, personen en dieren van uw werkbereik vandaan (min. 15 m afstand). Werk niet op sneeuw, ijs of andere gladde ondergrond – slipgevaar. Werk nooit bij ontoereikende lichtverhoudingen (bv bij mist, regen, sneeuwjacht of schemering). Verjaag voor het snijden dieren uit de heg om deze niet te verwonden. Zorg voor een veilige en opgeruimde werkplaats. Vermijdt een abnormale lichaamshouding. Houdt steeds het evenwicht. Werk niet met voorovergebogen bovenlichaam. Exploiteer de heggenschaar slechts met veilige stand. Schakel de heggenschaar bij een standplaatswissel uit. Houdt handen en voeten van de snijvoorziening vandaan, wanneer deze zich bewegen. Houdt de heggenschaar zo, dat u geen uitlaatgassen kunt inademen. Werk niet in gesloten ruimtes. Gebruik de heggenschaar niet voor het optillen of wegscheppen van houtstukken of andere voorwerpen. Verwijder in ieder geval vreemde voorwerpen uit de heg (bv draad) omdat deze de messen van de heggenschaar kunnen beschadigen.

Houdt de heggenschaar steeds met beide handen vast, linker hand aan de voorste handgreep (11) en rechter hand aan de achterste handgreep (3). Werk nooit met één hand. Wanneer u de gashendel loslaat, draait de snijvoorziening nog korte tijd na (vrijloopeffect). Begin het snijden met draaiende snijvoorziening. Raak de snijvoorziening nooit gedurende het bedrijf met de handen aan. Werk nooit met gestrekte armen aan moeilijk te bereiken plekken te ver voorovergebogen Zaag nooit met de heggenschaar boven schouderhoogte. Raak nooit met draaiende snijvoorziening draadafrasteringen of de vloer. Schakel de motor uit en laat de machine tot stilstand komen, wanneer de snijvoorziening een vreemd lichaam raakt zich de bedrijfsgeluiden versterken, de machine ongewoon sterk trillt. Trek de bougiesteker van de bougie en neem de volgende maatregelen: machine op beschadigingen controleren; op losse onderdelen controleren en alle losse onderdelven bevestigen; beschadigde onderdelen tegen gelijkwaardige onderdelen vervangen of laten repareren. Zet de motor af en trek de bougiestekker uit om vastgeklemd zaaggoed te verwijderen. om storingen te verhelpen bij werkpauzes vóór het verlaten van de heggenschaar vóór de controle van de heggenschaar voordat u de werkpositie van de snijvoorziening instelt Zet de heet geworden heggenschaar niet in het droge gras of op brandbare voorwerpen. Controleer het volgende voordat u gaat werken: zich in het werkbereik geen verdere personen of dieren ophouden. u zonder hinder van obstakels kunt terugwijken. de grond vrij van alle vreemde voorwerpen, struikgewas en takken is. een veilige stand is gewaarborgd.

Werken met de heggenschaar De heggenschaar met beide handen op veilige afstand van het lichaam houden. De maximale snijdoorsnede is afhankelijk van het soort hout, de leeftijd, het vochtigheidsgehalte en de hardheid van het hout. Kort vandaar zeer dikke takken voor het snijden van de heg met een takschaar op de desbetreffende lengte.

De heggenschaar kan door de messen aan beide zijden voorwaarts en achterwaarts of door113 pendelbewegingen van één kant naar de andere kant worden gevoerd. Snijd eerst de zijkanten van de heg en pas dan de bovenkant. De heg van beneden naar boven snijden. Snijd de heg trapezevormig. Dit voorkomt een kaalworden van het onderste heggebereik wegens een tekort aan licht. Span een richtsnoer over de lengte van de heg wanneer u de bovenkant van de heg gelijkmatig wilt snijden. Snijd in meerdere rondes, wanneer een sterker terugsnijden vereist is. Het juiste tijdpunt voor het snijden: Loofheg: juni en oktober Naaldheg: april en augustus snel groeiende heggen: vanaf mei ca. alle 6 weken Let op broedende vogels in de heg. Schort het snijden van de heg dan of of zonder dit gedeelte uit.

Let in ieder geval op alle veiligheidsinstructies.

Onderhoud en verzorging

Voor aanvang van iedere onderhouds- en reinigingsbeurt Motor uitschakelen Stilstand van de snijvoorziening afwachten bougiestekker uittrekken (behalve bij ingesteld stationair toerental) het toestel laten afkoelen Voer de onderhoudswerkzaamheden niet in de buurt van open vuur uit. Brandgevaar! Verder gaande onderhouds- en reinigingswerkzaamheden dan in dit hoofdstuk zijn beschreven, moeten door de klantenservice worden uitgevoerd. De in het kader van onderhoud of reiniging verwijderde veiligheidsvoorzieningen moeten absoluut weer correct aangebracht en gecontroleerd worden. Gebruik alleen originele onderdelen. Andere onderdelen kunnen onverwachte schade en verwondingen tot gevolg hebben.

Onderhoud Draag handschoenen om verwondingen te voorkomen. Opdat een lang en betrouwbaar gebruik van de heggenschaar is gewaarborgd, voer de volgende onderhoudswerkzaamheden regelmatig uit. Controleer de heggenschaar op blijkbare gebreken zoals losse bevestigingen versleten of beschadigde onderdelen verbogen, gebroken of beschadigde snijvoorziening tankdop en brandstofleidingen op dichtheid Controleer de heggenschaar na ieder gebruik op slijtage, vooral glijspeling van de snijvoorziening. correct gemonteerde en onbeschadigde afdekkingen of veiligheidsvoorzieningen. Noodzakelijke reparaties of onderhoudswerkzaamheden dienen vóór gebruik van de heggenschaar te worden uitgevoerd.

Snijvoorziening justeren Stel de glijspeling na, wanneer zich het snijgoed tussen het snijden vastklemt of zich de speling door normale slijtage van de snijvoorziening naar langer gebruik heeft vergroot. Om goede snijresultaten te behalen, moet de glijspeling tussen de lemmets en het zwaard correct zijn ingesteld.

Ga hiertoe als volgt te werk:

1. Maak de moeren (A) aan de bovenkant van de

snijvoorziening los.

2. Trek de schroeven (B) aan de onderkant licht aan (maak ze

evt. van tevoren iets los).

3. Draai de schroef een kwart tot halve omdraaiing tegen de

wijzers van de klok terug.

4. Houdt de schroef met de Inbussleutel (30) vast en trek de

moeren vast aan. De glijspeling is dan correct ingesteld, wanneer zich de schijf onder de schroefkop net nog licht van hand heen en weer laat bewegen.

5. Smeer de snijvoorziening met milieuvriendelijke smeerolie.

Een te geringe glijspeling leidt tot sterke hittevorming en zodoende tot beschadigingen van het apparaat.

Smeer de transmissie alle 25 bedrijfsuren.

1. Zet de vetpers aan de vetinvulstop (33) aan. De vetinvulstop

vindt u op de transmissiekast (onder de heggeschaar).

2. Druk iets vet erin.

De transmissie niet geheel met vet vullen. Door de bij het bedrijf ontstaande warmte rekt zich het vet uit. Er bestaat het gevaar, dat afdichtingen worden vernield en vet vrijkomt, wanneer de transmissie geheel met vet is gevuld.

Gebruik bv SHELL ALVANIA RL3 of een vergelijkbare vet.

Instellen van het stationair toerental De carburateur is vanaf fabriek op het juist stationair toerental ingesteld, zo dat de motor het juiste brandstof-luchtmengstel wordt toegevoerd. Het stationair toerental is correct ingesteld, wanneer de motor gelijkmatig in iedere positie draait. Er dient een duidelijke afstand tot het toerental te bestaan, waarmee de messen beginnen zich te bewegen. De messen mogen zich ook niet bewegen, wanneer de choke op staat. In de volgende gevallen moet de carburateur (stationair toerental) worden gecorrigeerd: de snijvoorziening draait in de leegloop verder (stationair toerental te hoog) onregelmatige loop of gebrekkige versnelling (stationair toerental te laag)114 aanpassing aan weersomstandigheden, temperaturen

Een verkeerde instelling van de carburateur leidt tot zware beschadigingen van de motor. Richt u zich aan een vakgarage en laat de instelling van de carburateur uitvoeren.

Verwijder stof en vuil regelmatig van het luchtfilter (21) om startproblemen, storingen van de carburateur, Vermogensverlies, te hoog brandstofverbruik, een slijtage aan motordelen te voorkomen. Reinig het luchtfilter ongeveer om de 8 bedrijfsuren en bij veel stof vaker.

1. Starthendel (choke) (20) op zetten, opdat geen

vuilpartikels in de carburateur kunnen komen.

2. Maak de schroef (17) los. Verwijder de deksel van de

3. Neem het luchtfilter (21) uit.

4. Was het luchtfilter in lauw zeepsop.

Blaas vuildeeltjes niet weg, gevaar voor oogletsel!

5. Reinig de binnenruimte van de luchtfilter met een kwast.

6. Laat het luchtfilter goed drogen en zet hem weer terug.

7. Breng de luchtfilterdeksel weer aan.

Exploiteer de machine nooit zonder luchtfilter. Stof en vuil kunnen in de motor geraken en tot beschadigingen aan de machine leiden.

Vervang het luchtfilter regelmatig. Beschadigde luchtfilters moeten onmiddellijk vervangen worden.

Controleer de benzinefilter (7) bij behoefte. Een verontreinigde benzinefilter belemmert de brandstoftoevoer. Open de tankdop (8) en trek de benzinefilter met een draadhaak door de opening. licht verontreiniging trek de benzinefilter van de brandstofleiding los en reinig de filter in reinigingsbenzine sterke verontreiniging vervang de benzinefilter

Raak de bougie (16) of bougiestekker (15) niet aan als de motor draait. Hoogspanning! Gevaar voor verbranding bij hete motor. Draag veiligheidshandschoenen! Controleer de bougie en de elektrodenafstand regelmatig. Ga hiertoe als volgt te werk:

Maak de schroeven los (C) en verwijder de afdekking (34).

Draai de bougie los met de meegeleverde bougiesleutel (25). De elektrodenafstand moet 0,6 tot 0,7 mm bedragen. Reinig de bougie, als deze vuil is. Monteer de bougie in omgekeerde volgorde. Bougie niet te sterk aantrekken. gebruikte bougie: 1/8 – 1/4 omdraaiing nieuwe bougie: 1/2 omdraaiing Een losse bougie kan zich oververhitten en de motor beschadigen. Een te vast aantrekken van de bougie kan de schroefdraad in de cilinderkop beschadigen. Vervang de bougie: alle 100 uren of 1x jaarlijks (afhankelijk daarvan, welk geval zich het eerst voordoet) als het isolatielichaam beschadigd is bij sterke elektrode-afbrand bij zeer vuile elektroden of elektroden die bedekt zijn met een laagje olie Gebruik de volgende bougies: Torch L7T of L8RTF, LD L7T of L8RTF, NGK BPMR7A, Bosch WSR6F, Champion RCJ7Y Ontstekingsvonk controleren

3. Steek bougiesteker door de behuizingsopening. De

bougiesteker moet contact met de motorcarter hebben (metaal). Bougiesleutel niet in het bougiegat steken.

Druk de bougie met een geïsoleerde tang tegen het bougiesleutel (25) (niet in de buurt van het bougiegat).

5. Zet de AAN-UIT-schakelaar in de positie „ I “.

Trek aan de startkabel. Als er geen vonk tussen de elektroden te zien is, kan de bougie defect zijn.

Geluiddemper / uitlaatopening

1. Maak de schroeven los (D) en verwijder de afdekking

Controleer regelmatig of de schroeven (E) van de geluiddemper (6) niet losgeraakt zijn. Als ze loszitten, moet u ze stevig vastdraaien. Haal de schroeven van de geluiddemper niet aan, als de motor heet is.

Reinig de uitlaatopening (19) regelmatig.115 Verzorging Reinig de heggenschaar zorgvuldig na ieder gebruik, opdat de foutloze werking blijft bewaard. Draag bij het reinigen van de snijvoorziening veiligheidshandschoenen! Reinig de behuizing met een zachte borstel of een droge doek. Water, oplosmiddelen en polijstmiddelen mogen niet worden toegepast. Let erop dat de ventilatiegleuven voor de motorkoeling vrij zijn (gevaar van oververhitting). Om het brandgevaar te reduceren, let erop, dat de motor en de geluidsdemper vrij van bezinksels, gebladerte of vrijkomend smeermiddel zijn. Reinig de snijvoorziening regelmatig met een borstel of een doek. Reinig de messen nooit met water ( gevaar van corrosie!) Alle bewegende delen regelmatig reinigen en oliën Nooit vet gebruiken! Maak gebruik van milieuvriendelijke olie.

Transport Schakel voor het transporteren van het apparaat de motor uit, wacht u tot de snijvoorziening stil staat en breng de messenbeveiliging aan. Draag het apparaat aan de voorste handgreep. Transporteer het apparaat in de auto alleen in de kofferbak of in een aparte transportruimte. Beveilig de heggenschaar hierbij tegen omkantelen, beschadigingen en het uitstromen van brandstof.

Opslag Bewaar ongebruikte apparaten met opgeschoven messenbeveiliging op een droge, afgesloten plaats buiten de reikwijdte van kinderen op. Bewaar het toestel daar, waar bezinedampen niet met open vuur of vonken in aanraking kunnen komen (bv niet naast een haard, oven of boiler met permanente vlam). Laat het toestel voor de opslag steeds afkoelen. Om de levensduur van de machine te verlengen en de heggenschaar optimaal te laten functioneren is het gewenst voor opslag de volgende punten in uit te voeren: De machine grondig reinigen. Alle bewegende delen met milieuvriendelijke olie behandelen. Gebruik geen vet Schuif de mesbescherming op het mes. Neem de bougiesteker af. Draai de bougie los. Vul dan een weinig motorolie (ca. 5 – 10 ml) in de cilinder. Trek langzaam aan de kabelgreep om de olie te verdelen. Zet de bougie weer in. Voor een hernieuwd gebruik van de machine moet u de bougie eruit schroeven en reinigen. Ledig de benzinetank geheel. Ledig de tank alleen buiten. Voer de restbenzine volgens voorschriften af (milieuvriendelijk). Rijd de carburateur leeg. Controleer de machine op een foutvrije toestand, opdat na een langere opslag een betrouwbaar gebruik van de machine is gewaarborgd.116 Onderhouds- en reinigingsschema Onderhoudswerkzaamheden vóór ieder gebruik

ieder gebruik alle 8 uren alle 25 uren alle 100 uren Bij behoefte / Bescha- diging iederieder seizoen Tanken

Gashendel, gashendel, blokkering, aan/uit-schakelaar Controle van de werking

Gashendel, gashendel, blokkering, aan/uit-schakelaar Laten vervangen

Startkabel Controle van de werking

Luchtfilter vervangen

Carburateur in stationair draaien controleren (snijvoorziening mag niet meedraaien)

Veiligheidssticker vervangen

Voor het verhelpen van iedere storing motor uitschakelen stilstand van het snijwerktuig afwachten bougiestekker uittrekken handschoenen dragen Storing Mogelijke oorzaak Oplossing Heggenschaar draait niet. Geen brandstof Hoeveelheid brandstof controleren Brandstof oud of verontreinigd Brandstof in een reservoir in vrije lucht aftappen. Tank met verse, schone brandstof vullen. Storing in de brandstofleiding Brandstofleiding op knikken of beschadigingen controleren Benzinefilter verstopt Benzinefilter reinigen resp. vervangen Bougie vol roet of defect Bougie reinigen of vervangen Ontstekingsafstand verkeerd Ontstekingsafstand instellen Bougiesteker niet opgestoken Bougiesteker opsteken Carburateur verontreinigd, niet correct ingesteld of defect Neem contact op met de klantenservice Motor afgezopen Bougie eruit schroeven, reinigen en drogen, vervolgens de starterkabel meervoudig trekken; bougie weer erin schroeven Startmechanisme is defect Neem contact op met de klantenservice Motor defect Neem contact op met de klantenservice Interne storing Neem contact op met de klantenservice Heggenschaar snijdt met onderbrekingen Brandstof oud of verontreinigd Brandstof in een reservoir in vrije lucht aftappen. Tank met verse, schone brandstof vullen. Bougie vol roet Bougie reinigen of vervangen. Bougiestekker controleren. Carburateur is verkeerd ingesteld Neem contact op met de klantenservice Interne storing Neem contact op met de klantenservice In-/uitschakelaar defect Neem contact op met de klantenservice Motor draait, snijvoorziening blijft staan Snijvoorziening blokkeert Motor uitschakelen en het voorwerp verwijderen Interne storing Neem contact op met de klantenservice Koppeling defect Neem contact op met de klantenservice Motorvermogen neemt af Brandstofmengsel verkeerd Volgens gebruiksaanwijzing tanken Stand van de starthendel verkeerd Starthendel op „ “ zetten Luchtfilter verontreinigd het luchtfilter, reinigen of vervangen Bougie vol roet Bougie reinigen Ontstekingsafstand verkeerd Ontstekingsafstand instellen Geluiddemper verstopt Uitlaatopening van de geluiddemper reinigen Neem contact op met de klantenservice Carburateur verontreinigd of niet correct ingesteld Neem contact op met de klantenservice Snijvoorziening wordt heet Ontbrekende smering → wrijving Oliën van de snijvoorziening Te geringe glijspeling Glijspeling instellen Snijvoorziening is stomp Laat de snijvoorziening door een vakman slijpen. Rookontwikkeling Verkeerd brandstofmengsel Volgens gebruiksaanwijzing tanken Carburateur is verkeerd ingesteld Neem contact op met de klantenservice Bij verdere storingen of vragen richt u zich alstublieft aan uw locale leverancier.118 Technische gegevens Type HB 60-2 HB 72-2 Model HB 60-2 HB 72-2 Bouvwjaar zie laatste pagina zie laatste pagina max. motorvermogen (bij motortoerental) 0,75 kW (7500 min

Cilinderinhoud 25,4 cm

max. motortoerental met snijvoorziening min. 3750 min

Ontstekingssysteem elektronische ontsteking elektronische ontsteking Bougie Torch L8RTF of vergelijkbaar type Torch L8RTF of vergelijkbaar type Elektrodenafstand 0,6 – 0,7 mm 0,6 – 0,7 mm Inhoud brandstoftank 0,45 l 0,45 l Mengverhouding (brandstof/tweetaktolie) 40:1 40:1 Hand-arm-vibratie voorste handgreep

hv,eq = 3,225 m/s² achterste handgreep

hv,eq = 4,128 m/s² voorste handgreep

hv,eq = 3,225 m/s² achterste handgreep

hv,eq = 4,128 m/s² Meet-onveiligheid K = 1,5 m/s² K = 1,5 m/s² Zwaardlengte 600 mm 800 mm Snijlengte 550 mm 720 mm Snijsterkte 28 mm 28 mm Snijsnelheid 1950 sneden/min 1950 sneden/min Gewicht (tank leeg) ca. 6,3 kg ca. 6,5 kg Geluidsdrukpegel L

bij het werk (volgens richtlijn 2000/14/EG) 87,6 dB (A); K = 3 dB (A) 87,6 dB (A); K = 3 dB (A) Geluidsniveau L

(volgens richtlijn 2000/14/EG) gemeten geluidsniveau 109 dB (A); K = 1,99 dB(A) gegarandeerd geluidsniveau 112 dB (A) gemeten geluidsniveau 109 dB (A); K = 1,99 dB(A) gegarandeerd geluidsniveau 112 dB (A)
