NÁVOD NA OBSLUHU HB 722 ATIKA

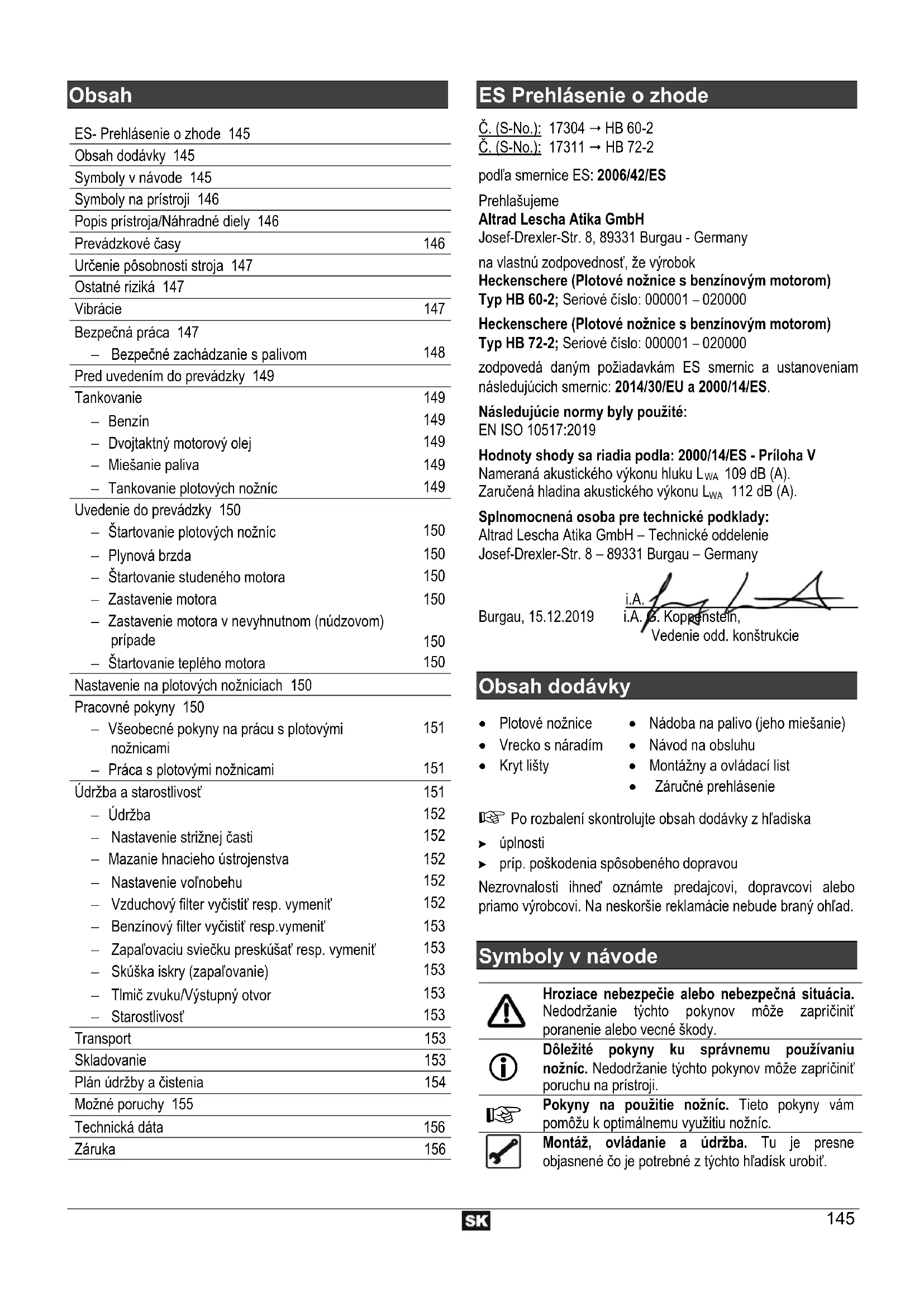

Se rezervå dreptul la modificåri tehnice.145 Obsah ES- Prehlásenie o zhode 145 Obsah dodávky 145 Symboly v návode 145 Symboly na prístroji 146 Popis prístroja/Náhradné diely 146 Prevádzkové časy 146 Určenie pôsobnosti stroja 147 Ostatné riziká 147 Vibrácie 147 Bezpečná práca 147 Bezpečné zachádzanie s palivom

Tankovanie plotových nožníc

Uvedenie do prevádzky 150 Štartovanie plotových nožníc

Štartovanie studeného motora

Zastavenie motora v nevyhnutnom (núdzovom) prípade

Práca s plotovými nožnicami

Nastavenie strižnej časti

Nastavenie voľnobehu

Vzduchový filter vyčistiť resp. vymeniť

Benzínový filter vyčistiť resp.vymeniť

Zapaľovaciu sviečku preskúšať resp. vymeniť

Skúška iskry (zapaľovanie)

ES Prehlásenie o zhode Č. (S-No.): 17304 HB 60-2 Č. (S-No.): 17311 HB 72-2 podľa smernice ES: 2006/42/ES Prehlašujeme Altrad Lescha Atika GmbH Josef-Drexler-Str. 8, 89331 Burgau - Germany na vlastnú zodpovednosť, že výrobok Heckenschere (Plotové nožnice s benzínovým motorom) Typ HB 60-2; Seriové číslo: 000001 – 020000 Heckenschere (Plotové nožnice s benzínovým motorom) Typ HB 72-2; Seriové číslo: 000001 – 020000 zodpovedá daným požiadavkám ES smernic a ustanoveniam následujúcich smernic: 2014/30/EU a 2000/14/ES. Následujúcie normy byly použité: EN ISO 10517:2019 Hodnoty shody sa riadia podla: 2000/14/ES - Príloha V Nameraná akustického výkonu hluku L

Obsah dodávky Plotové nožnice Nádoba na palivo (jeho miešanie) Vrecko s náradím Návod na obsluhu Kryt lišty Montážny a ovládací list Záručné prehlásenie Po rozbalení skontrolujte obsah dodávky z hľadiska úplnosti príp. poškodenia spôsobeného dopravou Nezrovnalosti ihneď oznámte predajcovi, dopravcovi alebo priamo výrobcovi. Na neskoršie reklamácie nebude braný ohľad.

Hroziace nebezpečie alebo nebezpečná situácia. Nedodržanie týchto pokynov môže zapríčiniť poranenie alebo vecné škody.

Dôležité pokyny ku správnemu používaniu nožníc. Nedodržanie týchto pokynov môže zapríčiniť poruchu na prístroji.

Pokyny na použitie nožníc. Tieto pokyny vám pomôžu k optimálnemu využitiu nožníc.

Montáž, ovládanie a údržba. Tu je presne objasnené čo je potrebné z týchto hľadísk urobiť.146

Symboly na prístroji

Varovanie! Plotové nožnice môžu spôsobiť závažné poranenia! Pred uvedením do prevádzky si pozorne prečítajte návod a bezpečnostné pokyny a riaďte sa nimi. Benzín a olej sú horľavé látky a môžu explodovať. Oheň, otvorené svetlo a fajčenie sú zakázané. Nepoužívať počas dažďa. Chrániť pred vlhkom. Noste ochranné okuliare! Noste ochranné slúchadlá! Používajte ochranné rukavice! Noste ochrannú obuv! Sytič-„studený štart

Sytič-štartovanie teplého motora a prevádzka Pred opravou a čistením nožnic. Vypnite motor a odpojte nástavec sviečky Nebezpečenstvo otravy výfukovými splodinami. Neštartujte motor v uzavreté miestnosti a ani enechajte stroj bežať aj keď sú otvorená okná a dvere. Varovanie pred rozpálenými časťmi stroja. Nebezpečenstvo popálenia. Nedotýkajte sa horúcích častí stroja. Časti sú horúce i po krátky čas po vypnutí stroja. Nezúčastnené osoby, predovšetkým deti, domáce a užitkové zvieratá sa nesmú zdržiavať v pracovnom okruhu. Bezpečná vzdialenosť je najmenej 15 m. Výrobok zodpovedá daným špecifickým požiadavkám smerníc EÚ pre tieto produkty. Garantovaný prah akustického výkonu L

112 dB (A), podľa 2000/14/EG. EUV Hodnoty výfukových plynov podľa nariadenia (ES) 2016/1628. Popis prístroja / Náhradné diely

Kryt so šnúrovým štartérom a štartovacou rukoväťou

Prevádzkové časy Dodržiavajte tiež ďalšie regionálne predpisy o ochrane hluku.147 Určenie pôsobnosti stroja Plotové nožnice sú určené iba na používanie v súkromných alebo hobby záhradách. Nožnice na súkromné využitie sú prístroje, ktoré nie sú nasadené na verejných priestranstvách, parkoch, športoviskách alebo v oblastiach poľnohospodárstva alebo lesného hospodárstva. Nožnice sa nesmú používať na strihanie trávy, zastrihávanie trávnatých okrajov alebo na mletie kompostových častí. Tu hrozí nebezpečie zranenia. Do tejto časti patrí tiež dodržanie výrobcom predpísaných podmienok na prevádzku a údržbu a dodržanie všetkých bezpečnostných pokynov. Taktiež je potrebné dodržiavať predpisy na zabránenie úrazu a rovnako tak aj obecne známe pracovno-medicínske a bezpečnostno-technické pravidlá. Každé iné použitie nožníc, ako je tu uvedené, nespadá do okruhu pôsobnosti stroja. Za takto spôsobené škody výrobca neručí a všetky riziká sú na užívateľovi. Svojvoľné zmeny či úpravy na prístroji vylučujú všetky ručenia výrobcu za tieto spôsobené škody všetkého druhu. Plotové nožnice smú používať alebo udržiavať iba osoby, ktoré sú poučené o všetkých nebezpečenstvách. Opravné práce môže vykonávať iba oprávnený servis. Prístroj sa nesmie používať v explozívnom prostredí a v daždi. Kovové časti (drôty atď.) sa nesmú strihať. Podobný materiál musí byť pred prácou odstránený. Osoby mladšie ako 18 rokov nesmú nožnice používať.

Zariadenie nesmú nikdy používať deti.

Ostatné riziká Aj pri dodržaní všetkých podmienok o pôsobnosti stroja a dodržaní všetkých bezpečnostných predpisov existujú určité ostatné riziká spôsobené účelom stroja a jeho konštrukcií. Tieto riziká sa dajú minimalizovať iba úplným dodržaním všetkých pokynov a predpisov obsiahnutých v kapitole o okruhu pôsobnosti stroja, kapitole o bezpečná práca a pokynov v návode. Ohľaduplnosť a pozornosť pri práci zmenšujú riziká zranenia osôb alebo vecných škôd. Zranění odmrštěnými částicemi. Prasklé části nožů a jejich odlétnutí. Nebezpečie otravy splodinami pri používaní stroja v uzavretej, či zle vetranej miestnosti. Nebezpečie popálenia pri dotyku horúcich častí stroja. Poškodenie sluchu pri dlhotrvajúcej práci bez ochrany uší. Tento stroj v priebehu prevádzky produkuje elktromagnetické pole. Toto pole, za istých okolností, môže poškodzovať medicínske implantáty. Aby sa predišlo tomuto riziku, doporučujeme osobám s medicínskymi implantátmi konzultovať toto so svojím lekárom alebo s výrobcom implantátov a to skôr ako budete stroj prevádzkovať. Ako že prístroj je prevádzkovaný dlhší čas aľebo v prípade je prístroj nepredpisove používaný či zle udržovaný, môže dôjsť k poškodeniu zdravia vzhľadom k vibračnému symptomu ruka-páža. I napriek všetkým opatreniam sa nedajú ostatné riziká vylúčiť. Vibrácie Predné madlo a hv,eq = 3,225 m/s² Zadné madlo a hv,eq = 4,128 m/s² Chyba merania K = 1,5 m/s² Udaná emisná hodnota vibrácií je po normovaných skušobných skúškach nameraná a môže byť ako porovnanie porovnávaná s iným náradím. Udaná emisná hodnota vibrácií môže byť tiež použitá pre prvé určenie vibračného zaťaženia. Varovanie: Oscilačné emisné hodnoty sa môžu, v priebehu reálneho použitia náradia, od udaných hodnôt lišiť v závislosti na spôsobe a účele práce pre ktorú je náradie používané. Preto je nutné prísne dodržiavať všetky ochranné opatrenia pre užívateľov, ktoré po zvážení a odhade priebehu reálných užívateľských podmienok, sú určujúce (tu je potrebné zohľadniť všetky kroky vyrobného procesu, napr. čas kedy je náradíe vypnuté a aj čas kedy je zapnuté, ale beží bez zaťaženia.)

Bezpečná práca Plotové nožnice môžu spôsobit vážné poranenie! Prečitajte si dobre návod na použitie a dodrživajte všetké pokyny a predpisy na správné zaobchádzenie so strojom, prípravu do prevádzky, údržbu, štartovanie a zastavenie plotových nožnic. Pred uvedením do prevádzky si prečítajte a najmä dodržujte následovné pokyny a zoznámte sa vo svojej zemi s platnými bezpečnostnými predpismi, aby ste ochránili seba a iné osoby pred zranením.

Plotové nožnice môže použiť iba osoba s dostatočnou skúsenosťou.

Nožnice dajte alebo požičiavajte iba osobám, ktoré sú oboznámené s obsluhou. Spolu s nožnicami odovzdajte aj návod. Opravy na prístroji smie vykonávať iba výrobca alebo ním licencovaný servis. Prvý užívateľ Ten, kto pracuje s plotovými nožnicami prvý krát musí byť poučený a zaškolený osobou, ktorá ma dostatočnú skúsenosť. Poučenie sa týka najmä prevádzky a osobných ochranných pomôcok. Buďte pozorní. Pracujte s rozvahou. Prístroj nepoužívajte ak ste unavení, pod vplyvom drog, alkoholu či liekov. Stačí okamih nepozornosti pri práci a môžu nasledovať závažné zranenia. Pred použitím sa pomocou návodu s prístrojom oboznámte. Nedostatočne poučení užívatelia ohrozujú seba a iné osoby. Nepoužívajte nožnice na práce, na ktoré nie sú určené (viď kapitola okruh pôsobnosti stroja). Pri práci udržujte normálnu polohu tela, nie abnormálne držanie tela. Postarajte sa o bezpečné pracovné miesto a vždy udržiavajte rovnováhu. Toto platí najmä pri prácach, kedy používate schodíky alebo rebrík.148 Noste správny pracovný odev: nenoste široký odev alebo ozdoby, ktoré môžu byť pohyblivými časťami stroja zachytené. pevné rukavice a protišmykovú obuv ak máte dlhé vlasy používajte vlasovú sieťku. Noste osobný ochranný odev Ochranu sluchu Ochranné okuliare alebo masku na tvár Pracovné rukavice Pracovné topánky Certifikovanú helmu v situácii, kedy je možné počítať s poranením hlavy. Doporučujeme nosiť ešte ochranu nôh a bezpečnostnú vestu. Pracovné miesto udržujte v poriadku. Neporiadok býva príčinou úrazov. Berte do úvahy vplyvy prostredia: Nepracujte s nožnicami v daždi. Nožnice nepoužívajte vo vlhkom alebo mokrom prostredí. Ak je nevhodné počasie prácu presuňte na iný čas (dážď, poľadovica, vietor, sneh)- je zvýšené nebezpečie úrazu. Pracujte pri dobrom osvetlení. Nožnice nepužívajte v blízkosti vznetlivých materiálov (explozívne tekutiny aebo plyn). Pred prácou sa oboznámte s pracovným prostredím a majte na zreteli možné nebezpečie a riziká, ktoré môžu vzniknúť tým, že vzhľadom k hluku stroja nepočujete. Nenechávajte nožnice bez dozoru. Pri pracovných prestávkach položte nožnice tak, aby nebol nikto ohrozený. Nožnice zaistite pred neoprávneným použitím. Osoby mladšie ako 18 rokov nesmú nožnice používať. Ostatné osoby musia byť z pracovného priestoru vykázané. Užívateľ je zodpovedný za úrazy alebo ohrozenie ostatných osôb alebo ich majetku. Užívateľ je v pracovnom okruhu zodpovedný voči tretím osobám. Deti nesmú do pracovného priestoru. Nenechajte manipulovať ďalšie osoby, najmä deti, s prístrojom. Vykážte ich z pracovného priestoru. Ako sa v pracovnom okruhe nachádzajú iné osoby, predovšetkým deti a ĺebo domácí zvierata, prerušite práci a plotové nožnice nepoužívajte. Nepoužívajte tupé, prasknuté alebo poškodené strižné články. Vždy zabezpečte, aby sa záhradnícke nožnice nachádzali v správne určenej pracovnej polohe pred tým, ako naštartujete motor. So strihaním začnite až vtedy, keď motor a strihacia časť bežia. Majte sa na pozore pri práci kde je nadzemné el. vedenie. Nepreťažujte motor. Pracujte iba v zadanom výkonnostnom okruhu- tým dosiahnete lepšie výsledky a bezpečnejšiu prácu. Nožnice používajte vždy iba so všetkými namontovanými bezpečnostnými prvkami a na prístroji nemeňte nič, čo by mohlo ohroziť bezpečnosť práce. Na prístroji resp. na jeho častiach nič nemeňte. Nepoužívajte žiadne strižné zariadenie, ktoré nemá a nezodpovedá v návode zadaným hodnotám. Použitie iného náradia a iného príslušenstva môže pre vás znamenať ohrozenie úrazom.

Vypnite motor a odpojte zapaľovaciu sviečku pri: dotyku nožníc so zemou, kameňom, klincom alebo iných cudzích predmetov skontrolujte či nožnice nie sú poškodené. Opravných prácach Údržbe a čistenie Odstraňovaní porúch (k tomu patrí i uvoľnenie blokácie lišty) (viď kapitola Možné poruchy) Transporte a skladovaní Opustení nožníc (i nakrátko) Pred kontrolou, nastavením atď. stroja ho nechajte vychladnúť. O nožnice sa starostlivo starajte: Udržiavajte náradie ostré a čisté- lepšia a bezpečnejšia práca. Madlá udržiavajte suché a neznečistené olejom či mazivom. Riaďte sa údržbovými predpismi. Nožnice skontrolujte či nie sú poškodené vždy: Pred každým použitím musia byť ochranné zariadenia v bezchybnom stave a bezchybnými funkciami. Preskúšajte či pohyblivé časti bezchybne fungujú, nezadrhávajú sa a či časti nie sú poškodené. Všetky súčasti musia byť správne namontované a sp ĺňa všetky podmienky na bezchybnú prevádzku. Poškodené ochranné prípravky a časti musia byť odborne opravené alebo vymenené v licencovanom servise (ak nie je v návode inak uvedené). Poškodené alebo nečitateľné samolepky na prístroji musia byť vymenené. Nenechajte žiadne náradie v prístroji! Skontrolujte pred zapnutím nožníc či kľúč príp. nastavovacie náradie je odstránené. Nepoužívané náradie uskladnite v suchom, uzamknutom priestore – nie v dosahu detí. Nevykonávajte žiadne opravy na prístroji bez príslušného zaškolenia. Na prístroji nevykonávajte iné opravy aké sú uvedené v kapitole Údržba a starostlivosť. Všetky ostatné opravy musí vykonať buď výrobca alebo ním menovaný a uznaný servis. Opravy iných častí stroja vykoná taktiež výrobca alebo licencovaný servis. Používajte iba originálne náhradné diely. Pri použití iných dielov sa vystavujete nebezpečenstvu úrazu. Za takto spôsobené škody výrobca neručí.

Bezpečné zaobchádzanie s palivom

Tekuté paliva a ich výpary sú vznetlivé látky a môžu pri nadýchaní a na pokožke spôsobiť vážne zdravotné poškodenia. Preto pri zaobchádzaní s takýmito látkami pracuje pozorne a postarajte sa o dobré vetranie.149 Nikdy nevynimajte viečko benzinovej nádrže a nikdy nedoplňajte benzin ak je motor v behu alebo je horúci. Pred tankovaním vypnite motor a nechajte prístroj vychladnúť. Pri tankovaní nefajčite a nepoužívajte v blízkosti otvorený oheň. Pri tankovaní použite rukavice. Tankovanie prístroja len na voľnom priestranstve (nebezpečie explózie). Dávajte pozor, aby ste benzín či olej nerozliali. Ak pri tankovaní nožnice polejete palivom či olejom ihneď ich vyčistite. Rovnako tak aj váš odev po poliati palivom vymeňte. Dávajte pozor, aby ste palivo či olej nevyliali na zem. Zátku palivovej nádrže po tankovaní starostlivo uzavrite, aby sa v priebehu práce neuvoľnila. Skontrolujte, že zátka palivovej nádrže a benzínové potrubie sú tesné. Pri netesnostiach nesmiete nožnice používať. Ak sa benzín na stroji rozlije, nožnice neštartujte. Pred štartom je potrebné škvrny odstrániť. Palivová nádrže vyprázdňujte len na voľnom priestranstve. Palivo prenášajte a skladujte len k tomu povolených a označených nádobách. Ku palivu nesmú mať prístup deti. Palivo prenášajte a skladujte v bezpečnej vzdialenosti od horľavých a ľahko vznetlivých látok a od iskier č i otvoreného ohňa. Pri štartovaní nožníc sa od miesta tankovania vzdiaľte na najmenej 3 m. Na zníženie rizika popáleńia – motor a výfuk udržiavajte v čistote a odstráňujte piliny, lístie či mazivo.

Pred uvedením do prevádzky Plotové nožnice na benzínový pohon nie sú dodávané s naplnenou nádržou. Nádrž naplňte tak, ako je popísané v nižšie uvedenej kapitole Tankovanie.

Tankovanie Prístroj pracuje so zmesou bezolovnatého benzínu a dvojtaktného motorového oleja.

Pri práci s benzínom je potrebná maximálna pozornosť. Fajčenie a otvorený oheň nie sú povolené (nebezpečie výbuchu).

BENZÍN: Oktánové číslo najmenej 91 ROZ, bezolovnatý Nepoužívajte olovnatý benzín, naftu alebo iné nepovolené palivá. Nepoužívajte benzín s menším oktánovým číslom ako 91 ROZ. Ten by mohol spôsobiť prehriatie motora a tým jeho nezvratné poškodenie. Ak pracujete dlhší čas s vyššími otáčkami používajte bezolovnatý benzín s vyšším oktánovým číslom. Z dôvodu ochrany prírody používajte bezolovnatý benzín.

Dvojtaktný motorový olej: Podľa špecifikácie JASO FC alebo ISO EGO

Nepoužívajte štvortaktný olej alebo dvojtaktný pre vodou chladené vonkajšie motory. Nepoužívajte namiešané zmesi od čerpacích staníc.

Miešanie paliva Pomer zmesi 40:1 Benzín Dvojtaktný motor.olej 2,5 % (40:1) 1 Liter 25 ml 2 Liter 50 ml 5 Liter 125 ml 10 Liter 250 ml Dajte na presne odmerané množstvo oleja, pretože najmä pri menších množstvách miešaného paliva, pri ktorých sa už malá odchýlka silno prejaví v zmesi a jej účinku. Nemeňte udaný pomer zmesi benzínu a oleja, tým vznikajú iné spaliny, stúpa spotreba paliva, výkon sa zmenšuje a motor sa môže poškodiť. Palivovú zmes (benzin s olejom) miešajte v dodanej nádobe (26).

1. Najprv nalejte do nádoby polovicu benzínu, ktorý má byť

2. Potom vlejte odmerané množstvo oleja pre celú zmes.

Namiešajte iba toľko paliva, koľko približne pri práci spotrebujete. Palivo skladovaním starne a stará zmes môže ovplyvniť štartovanie prístroja. Palivo skladujte iba v povolených a označených nádobách. Nádoby udržujte v suchu a čistote. Dávajte pozor na to, aby ku skladovanému palivu nemali deti prístup. Tankovanie motorových nožníc

Vypnúť motor nechať vychladnúť! Použiť ochranné rukavice! Zabrániť kontaktu paliva s kožou a očami! Bezpodmienečne dodržať pokyny o zachádzaní s palivami!

1. Tankovanie prístroja len na voľnom priestranstve

2. Očistite okolie hrdla nádrže a odstráňte z nádrže príp. látky,

ktoré môžu spôsobiť poruchy prevádzky.

Opatrne otvorte viečko nádrže (8), aby event. pretlak mohol uniknúť.

5. Nádrž opatrne naplňte až do výšky spodnej hrany hrdla.

6. Opäť uzavrite poriadne viečko nádrže.

Uistite sa, že viečko poriadne tesní.

7. Očistite okolie viečko a jeho okolia.150

8. Preskúšajte, že nádrž a benzínové vedenia riadne tesnia.

Pred štartovaním sa vzdiaľte od miesta tankovania najmenej 3 m.

Uvedenie do prevádzky POZOR! Pred uvedením do prevádzky sa naučte, akým spôsob je možné stroj čo najrýchlejšie vypnúť! Nožnice nesmiete uvádzať do prevádzky bez prečítania tohto návodu a rešpektovania všetkých udaných pokynov a prístroj musí byť kompletne a správne zmontovaný. Uistite sa, že vypínač (2), plynová brzda (1) a páčka plynu riadne fungujú. Nožnice môžete naštartovať iba ak sú kompletne zmontované. Pri štartovaní nožnice podoprite a držte pevne. Uistite sa, že ostri je vo voľnom priestore.

Štartovanie plotových nožníc: Dodržte odstup od horľavých materiálov. Zaujmite bezpečné miesto pri štarte.

Pravou špičkou nohy prišliapnete zadnej madlo nožníc (3). Ľavou rukou uchopte predný kryt (11).

Ak uvoľníte páčku plynu strižné ústrojenstvo sa zastaví a motor beží na voľnobeh. Ak je páčka plynu uvoľnená a ostrie napriek tomu beží je potrebné otáčky voľnobehu zriadiť (znížiť)- viď kapitola Údržba a starostlivosť.

Štartovanie studeného motora

Pomaly zatiahnite za držadlo štartovacieho lanka (9) až pokým ucitite odpor. Teraz zatiahnite rýchlo a silno. Štartovacie lanko úplne nevyťahujte a späť je s citom veďte, aby sa stačilo správne navinúť. Postup opakujte kým motor nenaskočí.

Stlačte štartovaciu páku (Choke) (20) opäť dovnútra , pokiaľ motor nenaskočí.

Motor beží na voľnobeh Strižné ústrojenstvo zostane stáť.

8. Pred začiatkom práce nechajte motor ca 1 min bežať,aby sa

Nastavenie plotových nožníc Nastavenie zadného madla (3). Kvôli jednoduchšiemu ovládaniu je zadné madlo nastaviteľné do 5 polôh. V priebehu nastavenia nepoužívajte plynovú páčku (5).

1. Pevne ľavou rukou držte nožnice za predné madlo (11).

2. Potiahnite rúčku odblokovania smerom dozadu (4).

3. Natočte madlo do žiadanej polohy.

4. Madlo uvoľnite a dbajte, aby zaistenie madla opäť zapadlo a

Pred uvedením do prevádzky a pravidelne v priebehu práce sa uistite, že: Sú motorové nožnice riadne zmontované? Dávajte pozor najmä na to, aby všetky matice a skrutky boli riadne utiahnuté. Skrutky na ostrie: viď kap. Údržba a starostlivosť Sú plotové nožnice v riadnom a bezpečnom stave? Fungují všechny bezpečnostní fumce? Palivo je v nádrži? Jes strižné ústrojenstvo a jeho časti nepoškodené a ostré? Sú motor a tlmič zvuku čisté, bez lístia či zbytkov mazív? (Nebezpečenstvo požiaru) Sú madlá suché a čisté bez zbytkov mazív alebo smoly?151 Je pracovné miesto bez predmetov, ktoré môžu zapríčiniť prevrátenie? Máte zodpovedajúcu ochrannú odev? Čítali ste všetky pokyny a porozumeli ste im? Funguje páčka plynu ľahko je funkčný? Je vypínač motora funkčný? Zostáva ostrie pri voľnobehu stáť? Ak ostrie pri voľnobehu beží je potrebné znížiť otáčky voľnobehu (viď zriadenie voľnobehu). Uistite sa, že pohyblivé časti (ostrie) sú dostatočne namazané (viď kap. Údržba a starostlivosť).

Všeobecné pokyny na prácu s plotovými nožnicami Nepracujte osamotený. Pre prípad núdze je nutné mať v dosahu ďalšiu osobu. Ďalšie osoby, deti či domáce zvieratá sa nesmú zdržiavať v pracovnom okruhu-min. 15 m odstup. Nepracujte na snehu alebo ladu alebo na inom podklade, ktorý sa šmýka – nebezpečie pádu. Nepracujte počas zlých svetelných podmienok (napr. hmla, dážď, sneženie, súmrak). Zo strihaného materiálu odožeňte zvieratá / napr. vtákov z plotu), aby ste ich neporanili. Postarajte sa o bezpečnosť na pracovisku. Odstráňte všetky predmety, ktoré môžu byť nožnicami odmrštené. Nepracujte s nožnicami v abnormálnych telesných polohách. Vždy udržiavajte rovnováhu. Nepracujte v predklone. Nožnice prevádzkujte iba na bezpečnom stanovisku. Ak meníte stnovisko vypnite motor. Dávajte pozor na ruky a nohy pred bežiacim ostrím. Nožnice sa snažte držať tak, aby ste sa nenadýchali splodín. Nepracujte s nožnicami v uzavretých priestoroch. Nožnicami (ostrím) nenadvihujte a neodstraňujte zbytky strihania, kúsky dreva alebo iné podobné predmety. Bezpodmienečne odstráňte cudzie predmety z dosahu ostria- môžu ostrie poškodiť. Nikdy nepracujte jednou rukou- držte pevne ľavou rukou predné madlo a pravou madlo zadné. Ak uvoľnite páčku plynu ostrie ešte chvíľu pobeží (dobehový efekt). Prvý strih vykonávajte s bežiacim strižným ústrojenstvom. Nikdy sa nedotýkajte bežiaceho strižny rukami. Nikdy nepracujte s roztiahnutými pažami na obtiažnych miestach v prílišnom predklone Nikdy nepracujte s nožnicami nad úrovňou ramien Pozor na dotyk bežiaceho strižny s drôtmi či zemou. Vypnite motor a vyčkajte zastavenie strižných súčástí keď strižné ústrojenstvo príde do styku s cudzím predmetom. prevádzkový hluk sa zmení (nezvyčajne zosilní). nožnice nezvyčajne vibrujú. Vypnite stroj a odpojte sviečku (vytiahnite sviečkový kábel) a napokon urobte následujúcí opatrenia: skontrolujte nožnice na event. poškodenie; skontrolujte všetky uvoľnené čiasti a voľné čiasti upevnite; poškodené súčiastky je potrebné vymenit za originálné aľebo vymenit v servise. Motor vypnite a odpojte sviečku pri odstraňovaní nalepených častí a zbytkov strihania odstraňovaní porúch pracovnej prestávke opustení nožníc pred kontrolou plotových nožnic pred nastaveniem pracovnej polohy na strižnom ústrojenstvu. Horúce nožnice nepostavte do suchej trávy alebo do blízkosti horľavých predmetov. Pred prácou sa uistite, že v pracovnom priestore nie sú žiadne ďalšie osoby či zvieratá. priestor za vami je bezpečný. pracovné miesto je bez cudzích predmetov (vetvy) bezpečné pracovné miesto je zaručené.

Práca s plotovými nožnicami Plotové nožnice vždy držte pri práci oboma rukami a od tela udržujte dostatočný odstup. Maximálny priemer strihaného porastu je vždy závislý od druhu dreva, jeho staroby, vlhkosti a tvrdosti. Preto najprv najsilnejšie vetvy skráťte záhradnými nožnicami (ručne) na zodpovedajúcu dĺžku.

Plotové nožnice môžu vzhľadom k obojstrannému strihu byť vedené vopred i späť alebo kývavým pohybom zo strany na stranu. Strihajte najprv plot zo strany a až potom hornú hranu.

Plot strihajte pohybom zo spodku nahor. Tým zabránite lysinám v dolnej časti. Plot strihajte dolu širšie a smerom nahor užšie (trapézová forma) - to zabráni vzniku lysín na spodku plota, ktoré vzniknú nedostatkom svetla. Ak chcete mať plot hore rovný, použite vodiacu šnúru, ktorú natiahnite pozdĺž dĺžky plota. Ak je nutný silný prierez strihajte vo viacerých krokoch. Správny čas na strihanie Listnatý plot jún a október Ihličnatý plot apríl a august Rýchlo rastúce ploty od mája každých 6 týždňov Dajte pozor na hniezdiace vtáctvo v plotoch. Buď tieto časti plotu vynechajte alebo presuňte čas strihania až do opustenia hniezd. Vo všetkých prípadoch dodržiavajte bezpečnostné predpisy a pokyny.

Údržba a starostlivosť

Pred každou údržbou a čistením- vypnite motor počkajte na úplne zastavenie strihania odpojte zapaľovaciu sviečku (s výnimkou nastavenia voľnobehu) nechajte stroj vychladnúť. Údržbárske práce nevykonávajte v blízkosti otvoreného ohňa. Nebezpečie popálenia!152 Práce na údržbe a čistení nožníc, ktoré nie sú v tejto kapitole popísané smie vykonávať iba licencovaný servis. Ak musia byť pri týchto prácach niektoré bezpečnostné prvky odmontované, po skončení práce musia byť tieto opäť predpisovo namontované a preskúšané. Použite iba originálne diely. Iné diely môžu privodiť buď poranenie alebo poškodenie nožníc.

Údržba Vždy noste rukavice, znížite možnosť zbytočného poranenia. Aby vaše nožnice pracovali dlhý čas bez chýb, vykonávajte tieto práce pravidelne. Nožnice kontrolujte na očividné nedostatky: uvolnené pripevnenia (skrutky, matice) opotrebované či poškodené časti ohnuté, prasknuté či inak poškodené strižné zariadenia viečko benzínovej nádrže a benzínové vedenie na tesnosť Po každom ukončení práce skontrolujte nožnice: opotrebovanie najmä súhru sklzu na ostrí. správne namontované a nepoškodené kryty a bezpečnostné prvky. Nutné opravy a údržbu vykonajte neodkladne pred ďalším použitím nožníc.

Nastavenie strižnej časti Ak strihaný materiál zostáva medzi časťami strižného zariadenia alebo v priebehu používania sa tesnosť sklzu ostria zväčšila je treba opäť nastaviť súhru sklzu strižných elementov. Pre dobré výsledky práce musí byť sklzná súhra medzi strižnými článkami a lištou správne nastavená.

ich prípadne trochu uvoľnite)

3. Pootočte skrutky o štvrť až polovicu otáčky proti smeru

hodinových ručičiek späť.

4. Montážny kľúč (30) držte pevne skrutky a opäť utiahnite

pevne matice. Súhra je správne nastavená ak je kotúč pod hlavou skrutky je možné rukou ešte ľahko posunúť sem a tam.

5. Strižné ústrojenstvo namažte ekologickým olejom.

Ak je súhra nastavená príliš tesne dochádza k prehriatiu trením a k možnému poškodeniu strižného zariadenia.

Pohonné ústrojenstvo namažte po každých 25 pracovných hodinách.

1. Nasaďte tlakovú maznicu na zátku pre mazanie (33). Zátka

pre mazanie je na krytu pohonu.

2. Vtlačte potrebné množstvo tuku dovnútra.

Do súkolia nedávajte príliš tuku, pretože ten sa pri zahriatí rozpína. Vzniká nebezpečenstvo, že sa poškodí tesnenia a tuk vytečie von. Použite napr. SHELL ALVANIA RL3 alebo zrovnateľný mazací tuk.

Nastavenie voľnobehu Splynovanie je z výroby nastavené na správne otáčky, tak, že k motoru ide správna zmes vzduchu a paliva. Voľnobeh je správne nastavený, keď motor vo všetkých polohách rovnomerne beží. Musí byť zreteľný rozdiel medzi otáčkami voľnobehu a otáčkami, kedy strižné ústrojenstvo začne bežať. Strižné ústrojenstvo sa nesmie pohybovať keď je sýtič v polohe

V následujúcích prípadoch je potrebné otáčky korigovať: Ak strižné ústrojenstvo beží na voľnobeh (otáčky sú príliš vysoké). Nepravidelný chod alebo chybajúca akcelerácia (Otáčky sú príliš nízké). Prispôsobenie sa klimatickým podmienkam, teplote.

Zlé nastavenie otáčok spôsobí vážné škody na motore. S takýmto strojom nie je možné ďalej pracovať. Obráťte sa na autorizovaný servis a nechajte nožnice nastaviť.

Vzduchový filter vyčistiť príp. vymeniť

Vzduchový filter (21) vyčistite pravidelne od prachu a nečistôt pri problémoch pri štartovaní Poruchy splynovania Strate výkonu prílišnej spotrebe Opotrebenie častí motora Ak pracujete v obzvlášť prašnom prostredí čistite filter každých 8 hodín.

4. Umyte filter vo vlažnej mydlovej vode.

Nečistoty nevyfukávajte, možnosť zranenia očí.

5. Priestor pre filter očistite štetcom.

6. Filter nechajte uschnúť a opäť ho uložte na miesto.

7. Opät nasaďte kryt filtra.

Nikdy neprevádzkujte nožnice bez vzduchového filtru. Prach a špina môžu spôsobiť poškodenie motoru.

Filter meňte pravidelne. Poškodené filtre musia byť ihneď vymenené.153 Čistenie benzínového filtra resp. jeho výmena Kontrolujte pri používaní benzínový filter (7). Znečistený filter bráni prívodu paliva. Otvorte zátku palivovej nádrže (8) a filter pomocou háčika z drôtu vytiahnite cez otvor. ľahké znečistenie vytiahnite cez otvor filter von a vyčistite hoj čistiacim benzínom silné znečistenie benzínový filter vymeniť

Kontrola zapaľovacej sviečky resp. jej výmena

Nedotýkajte sa sviečky (16) alebo koncovky sviečkového kábla (15) ak motor beží. Vysoké napätie! Nebezpečie spálenia ak je motor horúci. Používajte pracovné rukavice. Pravidelne kontrolujte pri sviečke odstup elektród. Postupujte následovne: 1. Uvoľnite skrutky (C) a odoberte príklop (34). 2. Odpojte koncovku sviečkového kábla od sviečky. 3. Odskrutkujte sviečku dodaným kľúčom (25). Vzdialenosť elektród musí byť od 0,6 mm do 0,7 mm. Ak je sviečka znečistená očistite ju. Montáž sviečky vykonajte v obrátenom poradí. Sviečku neuťahujte príliš pevne. opotrebená sviečka: 1/8 - 1/4 otáčky Nová sviečka: 1/2 otáčky Uvolnená sviečka sa prehrievá a môže poškodiť motor. Príliš utiahnutá sviečka môže poškodiť závit vo valci. Sviečku vymeňte: po každých 100 pracovných hodinách alebo 1x ročne (podľa toho, ktorý prípad je potrebný). ak je poškodené izolačné telo sviečky. pri silnom opálení elektród. ak je sviečka veľmi znečistená a zaolejovaná. Použite tieto sviečky: Torch L7T alebo L8RTF, LD L7T alebo L8RTF, NGK BPMR7A, Bosch WSR6F, Champion RCJ7Y

Skúška iskry (zapaľovanie)

1. Vyskrutkújte sviečku von.

Na sviečku opäť pevne pripevnite sviečkový nástavec (15). 3. Sviečkový kľúč prestrčte otvorom v krytu. Kľúč musí mať spojenie s krytom (kov). Sviečkový kľúč nestrkajte do otvoru pre sviečku. Sviečku uchopte izolovanými elektro kliešťami a priblížte proti kľúči (25) (nie v blízkosti sviečkového otvoru).

5. Spínač dajte do polohy

„ I „. Zatiahnite za štartovacie lanko. Ak sa medzi elektródami neobjaví zreteľná iskra, je sviečka defektná.

1. Uvoľnite skrutky (D) a odoberte príklop (23).

Pravidelne kontrolujte či všetky skrútky (E) výfuku či sú (6) riadne utiahnuté. Ak sú uvoľnené je potrebné rukou ich utiahnúť. Ak je motor horúci skrutky tlmiča neuťahujte. Pravidelne čistite výfuk (19).

Pri čistení používajte ochranné rukavice! Kryt motora čistite mäkkým štetcom alebo suchou handričkou. Voda, riedidlo alebo leštiace prostriedky sa nesmú používať. Dbajte na to, aby rebrá chladenia zostávali čisté a voľné (nebezpečie prehriatia motora). Pre zabránenia nebezpečenstva požiaru dbajťe na to, aby motor a výfuk bôly čisté bez usadenin, listov aľebo prebytočného oleja (mazacie prostriedky). Ostrie čistite pravidelne pomocou kefky alebo handričky. ostrie nečistite vodou nebezpečie korózie! Pravidelne všetky pohyblivé časti čistite a olejujte. Nikdy nepoužívať mazacie tuky! Používajte iba ekologické oleje.

Transport Pri transporte najprv vypnite motor, počkajte na úplne zastavenie ostria a nasaďte naň kryt. Prístroj noste za predné madlo. strižna smeruje smerom dozadu a horúci otvor tlmiča zvuku a výfuku von od tela. Ak prevážate nožnice v osobnom aute, potom iba v kufri alebo vo zvláštnom transportnom priestore. Zaistite pritom nožnice proti prevráteniu, poškodeniu a vyliatiu paliva.

Skladovanie Nožnice skladujte s nasadeným krytom ostria v suchom, uzamknutom mieste kam nemajú deti prístup. Plotové nožnice uskladnite na mieste, kde nemôžú priísť do kontaktu s otvoreným ohňom aľebo iskrami (napr. nie vedľa154 rúry na pečenie, kamen aľebo bojléru s otvoreným plamienkom). Pred uskladneniem nechajte stroj vychladnúť. Pred dlhším skladovaním dodržujte následovné pokyny, aby vaše nožnice mali dlhú životnosť a pri ďalšom použití jednoduché ovládanie: Vykonajte základne čistenie. Pohyblivé časti ošetrite ekologickým olejom. Nikdy nepoužívajte tuk. Nasuňte kryt strižného ústrojenstva a odpojte nástavec sviečky.

Vyskrutkujte sviečku von. Do otvoru pre sviečku nalejte trochu motorového oleja (ca 5-10 ml) do valce. Pomaly zatiahnite za štartovacie lanko, aby sa olej vo valci rozprestel. Opäť naskrutkujte sviečku späť. Pred opätovným použitím nožnic je potrebné sviečku opäť vyskrútkovať a vyčistiť. Úplne vyprázdnite nádrž. Tankovanie prístroja len na voľnom priestranstve Zvyšok paliva je potrebné predpisovo a ekologicky likvidovať. Tiež splynovanie je potrebné zbaviť zvyškov paliva.

každom použití po každých 8 hod. prevádzky po každých 25 hod. prevádzky po 100 hod. prevádzky pri nutnosti/ defekt každú sezónu Tankovanie

Nastavenie súhry ostria

Vyčistenie benzinovej nádrže

Vzduchový filter - Čistenie

Kontrola zapaľovacia sviečka a koncovky sviečky

Vymeniť bezpečnostnú nálepku

V prípade ďalších porúch alebo otázok sa, prosím, obráťte na svojho miestneho predajcu. Porucha Možná príčina Odstránenie Nožnice nebežia Nie je palivo Doplniť palivo Zostarnuté alebo znečistené palivo Vymeňte palivo za nové Chyba v prívode paliva Palivové vedenie skontrolovať či nie je zacviknuté či inak poškodené Upchatý palivový filter Palivový filter vyčistiť príp. vymeniť Zapaľovacia sviečka je znečistená od sadzí aľebo defektná Sviečku očistite aľebo vymenite Odstup elektród nie je správny Nastavite správne odstup elektród Sviečkový nástavec nie je dobre nasadený Poriadne nasaďte sviečkový nástavec Splynovač je znečistený, nesprávne nastavený aľebo defektný Obráťte sa na servis Upchatý motor Odskrutkujte sviečku a vyčistite a utrite ju suchou handričkou. Pri odskrutkovanej sviečke niekoľkokrát zatiahnite za štartovacie lanko. Sviečku opäť zaskrutkujte. Defektný nahadzovací mechanizmus Obráťte sa na servis Defektný motor Obráťte sa na servis Interná chyba Obráťte sa na servis Nožnice pracujú s prestávkami Staré alebo znečistené palivo Palivo vylejte do určenej nádoby a nádrž naplňte čerstvou a čistou zmesou. Sviečka je znečistená Sviečku vyčistite resp. vymenite. Skontrolujte sviečkový nástavec. Otáčky sú zle nastavené Obráťte sa na servis Interná chyba Obráťte sa na servis Defektný vypínač Obráťte sa na servis Motor beží, strižné zariadenie stojí Strižné zariadenie je zablokované Vypnite motor a odstránite cudzí predmet Interná chyba Obráťte sa na servis Defektná spojka Obráťte sa na servis Motor spomaľuje Nesprávna zmes paliva Tankujte podľa návodu na použitie Nesprávne nastavenie štartovné páčky Nastavite štartovaciu páčku správne Znečistený vzduchový filter Filter vyčistite resp. vymenite Sviečka znečistená od sadzí Vyčistite sviečku Zlý odstup elektród Nastavite správne odstup elektród Upchatý výfuk Obráťte sa na servis Splynovač je znečistený aľebo nie je správne nastavený Obráťte sa na servis Strižné zariadenie sa zahrieva Chýbajúce mazivo

• trenie Strižné zariadenie naolejovať Príliš tesná súhra ostria Súhru ostria nastaviť Strižné zariadenie je tupé Ostrie nechajte naostriť u odborníka. Tvorba dymu Palivo nie je správne namiešané Natankujte podľa návodu Splynovač je znečistený alebo nie je správne nastavený. Obráťte sa na servis156 Technická data Typ HB 60-2 HB 72-2 Model HB 60-2 HB 72-2 Výrobný rok viz posledná strana viz posledná strana max. výkon motora (pri otáčkach) 0,75 kW (7500 min

Zapaľovanie elektronické zapalovanie elektronické zapalovanie Sviečka Torch L8RTF alebo porovnateľný typ Torch L8RTF alebo porovnateľný typ Vzdialenosť (odstup) elektród 0,6 – 0,7 mm 0,6 – 0,7 mm Obsah nádrže 0,45 l 0,45 l Pomer miešania paliva (benzín/dvojtaktný olej) 40:1 40:1 Vibrácie ruka-paže Predné madlo

hv,eq = 4,128 m/s² Chyba merania K = 1,5 m/s² K = 1,5 m/s² Dĺžka meč 600 mm 800 mm Dĺžka strihu 550 mm 720 mm Priemer strihu 28 mm 28 mm Rýchlosť strihu 1950 strihú/min 1950 strihú/min Váha (prázdna nádrž) ca. 6,3 kg ca. 6,5 kg Hladina akustického tlaku L

na pracovisku (podľa smernice 2000/14 ES) 87,6 dB (A); K = 3 dB (A) 87,6 dB (A); K = 3 dB (A) Výkonná hladina akustického výkonu L

(podľa smernice 2000/14 ES) nameraná hladina akustického výkonu 109 dB (A); K = 1,99 dB (A) garantované hladiny akustického výkonu 112 dB (A) nameraná hladina akustického výkonu 109 dB (A); K = 1,99 dB (A) garantované hladiny akustického výkonu 112 dB (A)
