Tipo de produto	Adaptador de bateria externa para flash
Marca	Sony
Modelo	FA-EBA1
Compatibilidade	Flash Sony com entrada DC IN (ex: HVL-F56AM, HVL-F60RM)
Alimentação	4 ou 8 pilhas AA (alcalinas ou Ni-MH recarregáveis)
Tensão nominal	6 V - 2,6 W
Dimensões (C x A x P)	77 x 174 x 23 mm
Peso (sem pilhas)	249 g
Temperatura de funcionamento	0 °C a 40 °C
Temperatura de armazenamento	-20 °C a +60 °C
Número de flashes (pilhas alcalinas)	Aproximadamente 450 ou mais (com HVL-F60RM)
Número de flashes (pilhas Ni-MH)	Aproximadamente 660 ou mais (com HVL-F60RM)
Frequência dos flashes (alcalinas)	Aproximadamente 0,1 a 0,8 segundo
Frequência dos flashes (Ni-MH)	Aproximadamente 0,1 a 0,6 segundo
Proteção	Proteção contra infiltração de água e poeira
Material	Não especificado (estimativa: plástico resistente)
Cor	Preto
Conteúdo da embalagem	Adaptador, compartimento de pilhas, estojo, conjunto de documentos impressos
Manutenção	Limpar com um pano macio e seco; remover a areia com um soprador
Segurança	Não expor à chuva, não desmontar, evitar objetos metálicos

Perguntas frequentes - FA-EBA1 SONY

Que tipos de pilhas posso usar com o Sony FA-EBA1?

Você pode usar 4 ou 8 pilhas alcalinas AA ou pilhas de níquel-metal hidreto (Ni-MH) recarregáveis AA. Pilhas de lítio não são recomendadas, pois não otimizam o desempenho.

Como instalar as pilhas no adaptador FA-EBA1?

Pressione os botões de liberação do compartimento de pilhas, remova-o e insira as pilhas introduzindo primeiro o terminal positivo. O compartimento pode acomodar 4 pilhas em cima e 4 em baixo. O aparelho funciona com 4 pilhas (cima ou baixo) ou 8.

Quais flashes são compatíveis com o FA-EBA1?

Este adaptador é projetado para flashes Sony com entrada DC IN, como o HVL-F56AM e o HVL-F60RM. Consulte o site da Sony para a lista completa de modelos compatíveis.

Como conectar o adaptador ao flash?

Desligue o flash, remova a tampa do conector e conecte o cabo de ligação na entrada DC IN do flash. Em seguida, ligue o flash. Deixe as pilhas do flash no lugar, pois o flash precisa delas para funcionar.

O que fazer se o indicador de carga piscar?

Uma piscada indica superaquecimento do circuito de proteção. Remova o adaptador do flash e não o use por aproximadamente 10 minutos para deixá-lo esfriar.

Quando devo substituir as pilhas?

Se o tempo de recarga do flash exceder 30 segundos com pilhas alcalinas ou 10 segundos com Ni-MH (para um flash de teste na potência máxima), substitua as pilhas. O indicador de pilha fraca no flash também pode acender.

Posso usar o adaptador em tempo de chuva?

O aparelho oferece certa proteção contra infiltração de água, mas não é recomendado usá-lo em tempo de chuva. Não o exponha à chuva ou umidade para evitar risco de incêndio ou choque elétrico.

Como fazer a manutenção do adaptador FA-EBA1?

Limpe-o com um pano macio e seco. Se houver areia, remova-a delicadamente com um soprador para não riscar a superfície. Não use solventes como diluente ou benzina.

Quais precauções de segurança devo seguir?

Não transporte o adaptador preso ao flash para evitar mau funcionamento. Não o carregue com objetos metálicos. Não o desmonte nem o curto-circuite. Evite ambientes muito quentes, frios ou úmidos.

Qual é o número máximo de flashes consecutivos recomendado?

Para evitar superaquecimento, não use o flash mais de 20 vezes consecutivas rapidamente (ou 40 vezes se a potência estiver ajustada para 1/32). Em seguida, deixe o aparelho esfriar por pelo menos 10 minutos.

MANUAL DE UTILIZADOR FA-EBA1 SONY

Instruções de operação PT

Para reduzir o risco de incêndio ou choque elétrico, não exponha a unidade à chuva ou à humidade.

Antes de utilizar

Este Adaptador de Pilhas Externo foi especificamente concebido para o flash com um Terminal DC IN.

• Antes de o utilizar, certifique-se de que o seu flash é compatível com esta unidade.
• Consulte o manual de instruções e consulte o manual de instruções do seu flash.

Notas sobre cuidados a ter com esta unidade

Esta unidade foi concebida com proteção contra a entrada de elementos exteriores em mente, mas sem a intenção de proteger completamente contra a entrada de pó ou água. Não utilize a unidade em tempo chuvoso.

Segurança

Para evitar perigos, como um incêndio ou choque elétrico, tenha em atenção as seguintes precauções.

• Não transporte nem guarde esta unidade juntamente com objetos metálicos, como moedas e ganchos para o cabelo.
• Não tente desmontar esta unidade nem fazer qualquer alteração ou curto-circuito nesta unidade.

Desembalagem

Se detetar algum elemento em falta, contacte o seu revendedor. O número entre parêntesis indica a quantidade.

• Adaptador de pilhas externo para flash (1)
• portapilhas (1)
• Bolsa (1)
• Documentos impressos

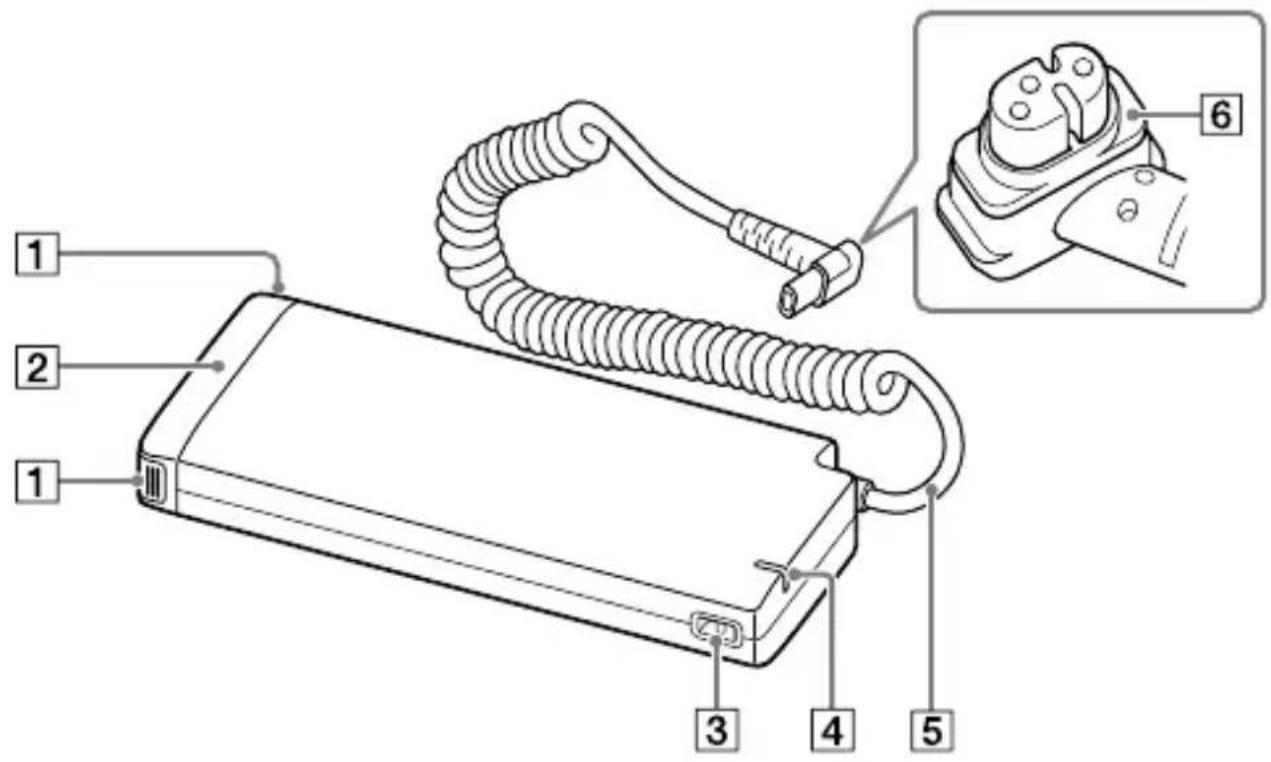

Localização das peças e controlos

PT

1 Botões de abertura do portapilhas
2 Portapilhas
③ Orifício para a correia
4 Luz de carga
5 Cabo de ligação
6 Vedante resistente à humidade Antes de ligar esta unidade ao flash, HVL-F56AM, retire o vedante resistente à humidade.

Preparação para funcionamento

Inserir as pilhas

Esta unidade pode utilizar qualquer dos seguintes conjuntos:

• Quatro pilhas alcalinas tamanho (4 ou 8)
- Quatro pilhas recarregáveis de tamanho AA de níquel-hidreto metálico (Ni-MH) (4 ou 8)

Não são fornecidas pilhas com esta unidade.

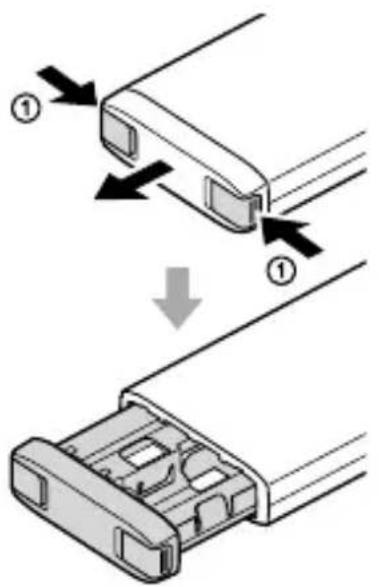

1 Prima e mantenha premidos os botões de abertura do portapilhas, no sentido das setas (①), e depois puxe o portapilhas para fora.

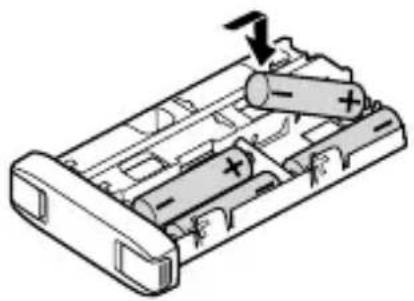

2 Insira as pilhas no compartimento das pilhas como ilustrado (d+ ) ao

colocar o terminal positivo da pilha primeiro. (indica o sentido das pilhas.)

• Ao inserir cada uma das pilhas, certifique-se de que coloca o terminal positivo primeiro no compartimento das pilhas.
• Ao remover cada uma das pilhas, empurre-a para cima a partir da parte traseira do compartimento das pilhas.
• Introduza 4 pilhas no compartimento das pilhas na parte superior do portapilhas e 4 pilhas no compartimento inferior.

Esta unidade pode funcionar com 4 pilhas introduzidas no compartimento das pilhas superior ou inferior do portapilhas.

3 Reponha o portapilhas nesta unidade e empurre-o até encaixar no devido lugar.

Utilizar esta unidade com o flash

Este Adaptador de Pilhas Externo foi especificamente concebido para o flash com um Terminal DC IN.

Antes de o utilizar, certifique-se de que o seu flash é compatível com esta unidade.

1 Desligue a corrente do flash e retire a tampa do terminal.

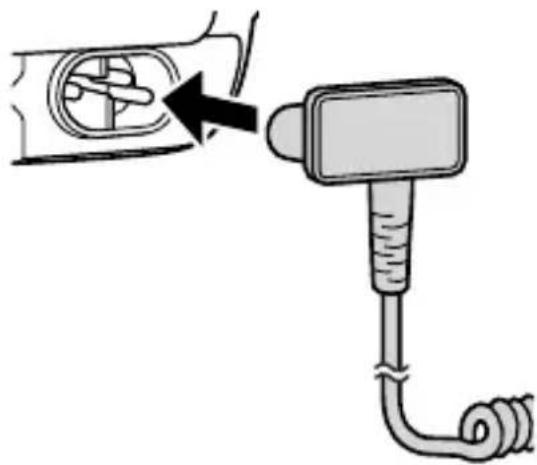

2 Pegue na ficha do cabo de ligação e ligue o cabo ao Terminal DC IN no flash.

- Para os modelos de flash compatíveis com esta unidade, visite o site da Sony da sua área.

3 Ligue a corrente do flash.

- Mantenha as pilhas no compartimento de pilhas do flash. (O flash precisa das suas próprias pilhas para funcionar.)

4 Quando o botão TEST na parte posterior do flash acender uma luz laranja para indicar que o flash está pronto a disparar, tire uma fotografia.

• A luz de carga nesta unidade está acesa enquanto o flash estiver a carregar.
• Se o flash disparar em rápida sucessão durante um curto período de tempo, a unidade de segurança incorporada é acionada para suspender o disparo do flash e o carregamento do flash é interrompido (sobreaquecimento). Nesta unidade, a luz de carga fica intermitente.

Nesse caso, certifique-se de que retira esta unidade do flash e deixe a unidade sem utilização durante cerca de 10 minutos para deixá-la arrefecer.

- Para mais detalhes sobre a utilização do flash, consulte o manual de instruções fornecido com o seu flash.

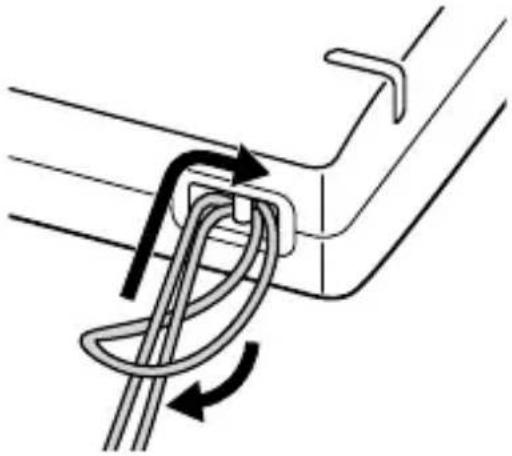

Pode fixar uma correia através do orifício para a correia nesta unidade.

Quando se deve substituir as pilhas

Especifique 1/1 para o nível de potência do flash e dispare um flash de teste para medir o período de tempo antes de o botão TEST na parte posterior do flash acender uma luz laranja para indicar que o flash está pronto para disparar.

Quando o tempo de carga do flash exceder o seguinte período de tempo, substitua as pilhas tanto no flash como nesta unidade.

Com pilhas alcalinas AA: 30 segundos

Com pilhas de níquel-hidreto metálico AA: 10 segundos

Nota

- Quando o flash estiver sem corrente, o indicador de pouca carga poderá surgir no painel LCD do flash, apesar de o tempo de carga do flash ser mais curto do que o período de tempo acima indicado. Nesse caso, substitua as pilhas.

Notas de utilização

Quando fotografar

- Não dispare o flash 20 vezes consecutivas ou numa sucessão rápida, de modo a evitar o sobreaquecimento e o desgaste da unidade e das pilhas (quando o nível de potência do flash for 1/32, 40 vezes consecutivas). Deixe de utilizar a unidade e deixe-a arrefecer durante 10 minutos ou mais, se o flash for utilizado até ao limite de disparos em sequência rápida.

• Não transporte esta unidade com o flash fixo na mesma. Pode resultar numa avaria.
• Quando voltar a colocar o portapilhas, certifique-se de que protege as pontas dos seus dedos de ficarem entaladas entre o portapilhas e esta unidade para evitar eventuais ferimentos.

Pilhas

- O nível de carga das pilhas indicado no painel LCD do flash pode ser inferior à carga efetiva das pilhas devido à temperatura e às condições de armazenamento. O nível de carga das pilhas indicado poderá recuperar o valor correto após o flash ter sido utilizado algumas vezes.

- As pilhas de níquel-hidreto metálico podem perder a carga subitamente. Se o indicador de pouca carga do flash ficar intermitente ou se já não for possível utilizar o flash para tirar fotografias, substitua ou recarregue as pilhas.

• Não utilize pilhas de iões de lítio nesta unidade, pois podem impedir a unidade de prestar o melhor desempenho.
• A frequência de disparo do flash PT e o número de disparos que são conseguidos com pilhas novas podem variar em relação aos valores apresentados na tabela, dependendo do tempo decorrido após o fabrico das pilhas.
• Quando substituir as pilhas desta unidade que esteve a ser utilizada, desligue a unidade do flash e aguarde uns minutos antes de retirar as pilhas. As pilhas podem estar quentes, dependendo do tipo de pilhas utilizadas. Retire-as com cuidado.
• Retire e guarde as pilhas, se não pretender utilizar esta unidade a curto prazo.

Temperatura

• A unidade pode ser utilizada no intervalo de temperaturas de 0 °C a 40 °C.
• Para evitar a formação de condensação na unidade, coloque-a num saco de plástico selado, quando o transportar de um ambiente frio para um ambiente quente. Deixe-a atingir a temperatura ambiente antes de a retirar do saco de plástico.
• A capacidade das pilhas reduz-se com a diminuição da temperatura. Mantenha esta unidade e as pilhas de substituição num bolso interior quente quando fotografar com tempo frio. Em tempo frio, o indicador de pouca carga das pilhas pode ficar intermitente, mesmo quando ainda existe alguma carga residual. As pilhas ganham novamente alguma carga quando aquecidas até à temperatura normal de funcionamento.

Não utilize/guarde o produto nos seguintes lugares

- Num local extremamente quente, frio ou húmido Em locais como, por exemplo, num automóvel estacionado ao sol, esta unidade pode ficar deformada e isso pode causar um mau funcionamento.

• Guardar sob a luz solar direta ou perto de um aquecedor Esta unidade pode ficar sem cor ou deformada e isso pode causar um mau funcionamento.
• Em local sujeito a vibração oscilante
• Perto de um local com forte magnetismo
• Em locais com areia ou poeira Tenha cuidado para não deixar areia ou pó entrar no produto. Isso pode causar mau funcionamento do produto e em alguns casos este mau funcionamento não poderá ser reparado.

Manutenção

Limpe a unidade com um pano macio e seco.

Se a unidade tiver estado em contacto com areia, se a limpar com um pano, pode danificar a superfície; por isso, deve utilizar um soprador. Se não conseguir retirar manchas difíceis, utilize um pano ligeiramente humedecido com água ou água tépida para esfregar e depois seque a unidade com um pano macio e seco.

Nunca utilize solventes fortes, tais como diluente ou benzeno, pois podem danificar o acabamento da superfície.

Frequência de flash/número de disparos do flash

Quando utilizada em combinação com o HVL-F60RM

	Com pilhas alcalinas	Com pilhas de níquel-hidreto metálico
Frequência de flash (s) Aprox. 0,1 - 0,8 Aprox. 0,1 - 0,6
Número de disparos do flash	Aprox. 450 ou mais Aprox. 660 ou mais

- O número de disparos do flash indica o número aproximado de flashes disponíveis até as pilhas ficarem sem carga.

PT

Outras especificações

Potência nominal: 6 V,2,6 W

Temperatura de funcionamento: 0 °C a 40 °C

Temperatura de armazenamento: -20 °C a +60 °C

Dimensões (l/a/p) (Aprox.): 77 x 174 x 23 mm

Peso (Aprox.): 249 g (Incluindo o peso do portapilhas sem pilhas)

As funções indicadas no manual de instruções dependem das condições de ensaio na nossa empresa.

O design e as especificações estão sujeitos a alterações sem aviso prévio.
