Produkttyp	Externer Akku-Adapter für Blitzgerät
Marke	Sony
Modell	FA-EBA1
Kompatibilität	Sony-Blitzgerät mit DC-IN-Anschluss (z.B. HVL-F56AM, HVL-F60RM)
Stromversorgung	4 oder 8 AA-Batterien (Alkali oder Ni-MH-Akkus)
Nennspannung	6 V - 2,6 W
Abmessungen (L x H x T)	77 x 174 x 23 mm
Gewicht (ohne Batterien)	249 g
Betriebstemperatur	0 °C bis 40 °C
Lagertemperatur	-20 °C bis +60 °C
Blitzanzahl (Alkali-Batterien)	Etwa 450 oder mehr (mit HVL-F60RM)
Blitzanzahl (Ni-MH-Akkus)	Etwa 660 oder mehr (mit HVL-F60RM)
Blitzfrequenz (Alkali)	Etwa 0,1 bis 0,8 Sekunden
Blitzfrequenz (Ni-MH)	Etwa 0,1 bis 0,6 Sekunden
Schutz	Schutz gegen Eindringen von Wasser und Staub
Material	Nicht angegeben (Schätzung: robustes Kunststoff)
Farbe	Schwarz
Lieferumfang	Adapter, Batteriefach, Etui, Satz von Druckdokumenten
Pflege	Mit einem weichen, trockenen Tuch reinigen; Sand mit einem Blasebalg entfernen
Sicherheit	Nicht dem Regen aussetzen, nicht zerlegen, Metallgegenstände vermeiden

Häufig gestellte Fragen - FA-EBA1 SONY

Welche Batterietypen kann ich mit dem Sony FA-EBA1 verwenden?

Sie können 4 oder 8 AA-Alkali-Batterien oder AA-Nickel-Metallhydrid (Ni-MH)-Akkus verwenden. Lithium-Batterien werden nicht empfohlen, da sie die Leistung nicht optimieren.

Wie installiere ich die Batterien im FA-EBA1-Adapter?

Drücken Sie die Entriegelungsknöpfe des Batteriefachs, nehmen Sie es heraus, setzen Sie die Batterien ein, indem Sie zuerst den Pluspol einführen. Das Fach kann 4 Batterien oben und 4 unten aufnehmen. Das Gerät arbeitet mit 4 Batterien (oben oder unten) oder 8.

Welche Blitzgeräte sind mit dem FA-EBA1 kompatibel?

Dieser Adapter ist für Sony-Blitzgeräte mit DC-IN-Anschluss ausgelegt, wie das HVL-F56AM und HVL-F60RM. Besuchen Sie die Sony-Website für die vollständige Liste der kompatiblen Modelle.

Wie schließe ich den Adapter an das Blitzgerät an?

Schalten Sie das Blitzgerät aus, entfernen Sie die Schutzkappe des Anschlusses, stecken Sie das Verbindungskabel in die DC-IN-Buchse des Blitzgeräts. Schalten Sie dann das Blitzgerät ein. Lassen Sie die Batterien im Blitzgerät, da es sie zum Betrieb benötigt.

Was tun, wenn die Ladeanzeige blinkt?

Ein Blinken zeigt eine Überhitzung des Schutzschaltkreises an. Entfernen Sie den Adapter vom Blitzgerät und verwenden Sie ihn etwa 10 Minuten lang nicht, damit er abkühlt.

Wann muss ich die Batterien austauschen?

Wenn die Ladezeit des Blitzgeräts mit Alkali-Batterien 30 Sekunden oder mit Ni-MH 10 Sekunden übersteigt (für einen Testblitz auf voller Leistung), tauschen Sie die Batterien aus. Die Batterieschwach-Anzeige am Blitzgerät kann ebenfalls aufleuchten.

Kann ich den Adapter bei Regen verwenden?

Das Gerät bietet einen gewissen Schutz gegen Wassereintritt, es wird jedoch davon abgeraten, es bei Regen zu verwenden. Setzen Sie es nicht Regen oder Feuchtigkeit aus, um Brand- oder Stromschlaggefahr zu vermeiden.

Wie pflege ich den FA-EBA1-Adapter?

Reinigen Sie ihn mit einem weichen, trockenen Tuch. Bei Sand entfernen Sie ihn vorsichtig mit einem Blasebalg, um die Oberfläche nicht zu zerkratzen. Verwenden Sie keine Lösungsmittel wie Verdünner oder Benzin.

Welche Sicherheitsvorkehrungen muss ich beachten?

Transportieren Sie den Adapter nicht am Blitzgerät befestigt, um Fehlfunktionen zu vermeiden. Tragen Sie ihn nicht mit Metallgegenständen. Zerlegen Sie ihn nicht und schließen Sie ihn nicht kurz. Vermeiden Sie sehr heiße, kalte oder feuchte Umgebungen.

Wie hoch ist die empfohlene maximale Anzahl aufeinanderfolgender Blitze?

Um eine Überhitzung zu vermeiden, verwenden Sie das Blitzgerät nicht mehr als 20 Mal hintereinander schnell (oder 40 Mal, wenn die Leistung auf 1/32 eingestellt ist). Lassen Sie das Gerät danach mindestens 10 Minuten abkühlen.

BEDIENUNGSANLEITUNG FA-EBA1 SONY

Bedienungsanleitung DE

Um Feuergefahr und die Gefahr eines elektrischen Schlags zu verringern, setzen Sie das Gerät weder Regen noch Feuchtigkeit aus.

Vor der Verwendung

Hinweise zu dieser Einheit

Dieser externe Batterieadapter ist speziell für den Blitz mit einer DC-IN-Buchse hergestellt.

• Stellen Sie vor der Verwendung sicher, dass Ihr Blitz mit dieser Einheit kompatibel ist.
• Siehe Bedienungsanleitung und schlagen Sie bitte auch in der Bedienungsanleitung Ihres Blitzes nach.

Hinweise zur Handhabung dieser Einheit

Diese Einheit ist im Hinblick auf Schutz gegen Eindringen von Fremdmaterial konstruiert, ist aber nicht vollständig staub- und wasserfest ausgelegt. Verwenden Sie die Einheit nicht in regnerischem Wetter.

Sicherheit

Um Gefahren wie Brände oder elektrische Schläge zu vermeiden, müssen Sie Folgendes beachten.

• Transportieren oder lagern Sie diese Einheit nicht zusammen mit Metallgegenständen wie Münzen und Haarnadeln.
• Versuchen Sie nicht, diese Elnheit zu zerlegen oder eine Änderung an dieser Einheit vorzunehmen oder einen Kurzschluss hervorzurufen.

Auspacken

Wenn Sie feststellen, dass etwas fehlt, wenden Sie sich bitte an Ihren Fachhändler.

Die Zahlen in Klammern sind die Anzahl an.

• Externer Batterieadapter für Blitz (1)
• Batteriemagazin (1)
• Tasche (1)
• Anleitungen

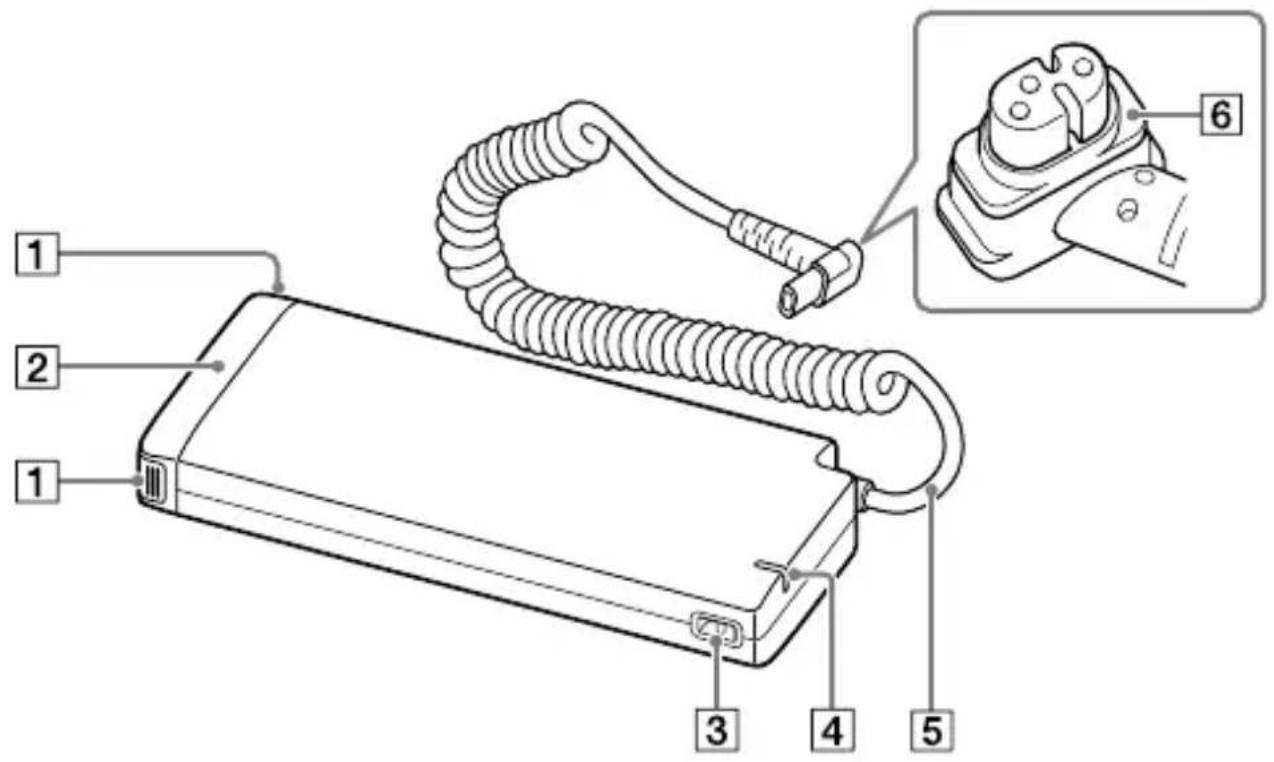

Position von Teilen und Bedienelementen

1 Batteriemagazin-Freigabetasten
② Batteriemagazin
3 Riemenloch
4 Ladelämpchen
5 Anschlusskabel
6 Feuchtigkeitsfeste Verpackung Bevor Sie diese Einheit an das Blitz-Produkt anschließen, HVL-F56AM, entfernen Sie die feuchtigkeitsfeste Verpackung.

Vorbereitungen

Einsetzen der Batterien

Diese Einheit kann einen Satz der Folgenden aufnehmen:

• Vier Alkalibatterien der Größe AA (R6) (4 oder 8)
• Vier Nickel-Metall-Hydrid-Akkus (Ni-MH) der Größe AA (R6) (4 oder 8)

Es werden keine Batterien mit der Einheit mitgeliefert.

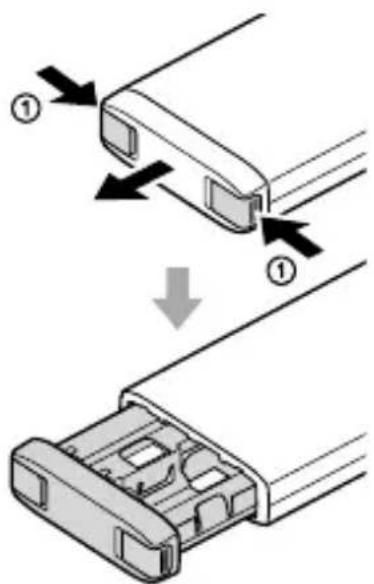

1 Halten Sie die Batteriemagazin-Freigabetasten in Pfeilrichtung (①), und ziehen Sie das Batteriemagazin heraus.

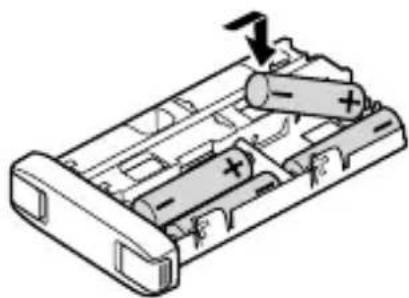

2 Setzen Sie die Batterien in das Batteriefach wie in der Abbildung gezeigt (q+), indem Sie zuerst den positiven Pol der Batterie

einsetzen. (zeigt die Richtung der Batterien an.)

• Beim Einsetzen der Batterien stellen Sie sicher, dass der positive Pol zuerst in das Batteriefach gesetzt wird.
• Beim Entfernen der Batterien drücken Sie diese von der Rückseite des Batteriefachs nach oben.
• Setzen Sie 4 Batterien in das Batteriefach auf der Oberseite des Batteriemagazins und 4 Batterien in das auf der Unterseite ein.

Diese Einheit kann mit 4 eingesetzten Batterien im oberen oder unteren Batteriemagazin arbeiten.

3 Setzen Sie das Batteriemagazin wieder in diese Einheit ein, und drücken Sie das Magazin bis zum Einrasten in der richtigen Stelle ein.

Verwenden dieser Einheit mit dem Blitz

Dieser externe Batterieadapter ist speziell für den Blitz mit einer DC-IN-Buchse hergestellt. Stellen Sie vor der Verwendung sicher, dass Ihr Blitz mit dieser Einheit kompatibel ist.

1 Schalten Sie den Blitz aus und entfernen Sie die Klemmenkappe.

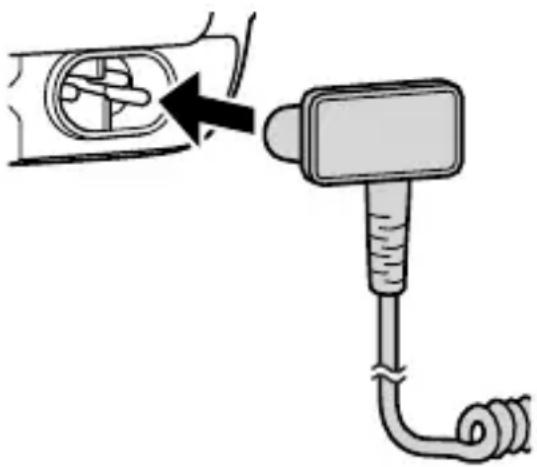

2 Greifen Sie den Stecker des Anschlusskabels und stecken Sie das Kabel in die DC-IN-Buchse am Blitz.

- Bezüglich mit dieser Einheit kompatible Blitz-Produktmodelle besuchen Sie die Sony-Website für Ihr Gebiet.

3 Schalten Sie die Stromversorgung des Blitzes ein.

- Lassen Sie die Batterien im Batteriefach des Blitzes eingelegt. (Der Blitz benötigt seine eigenen Batterien zum Betrieb.)

DE

4 Wenn die TEST-Taste an der Rückseite des Blitzes orangefarben leuchtet, um anzuzeigen, dass der Blitz zum Auslösen bereit ist, nehmen Sie ein Foto auf.

- Das Ladelämpchen an dieser Einheit leuchtet auf, während der Blitz geladen wird. - Wenn dieser Blitz kurze Zeit lang in schneller Folge auslöst, wird die eingebaute Sicherheitseinheit ausgelöst, um das Auslösen des Blitzes zu sperren, und der Blitz beendet den Ladevorgang (Überhitzung). An dieser Einheit blinkt das Ladelämpchen. Entfernen Sie in diesem Fall diese Einheit vom Blitz und lassen Sie die Einheit unbenutzt etwa 10 Minuten lang stehen, um sie abkühlen zu lassen.

- Einzelheiten zur Verwendung des Blitzes schlagen Sie bitte in der mit Ihrem Blitz gelieferten Bedienungsanleitung nach.

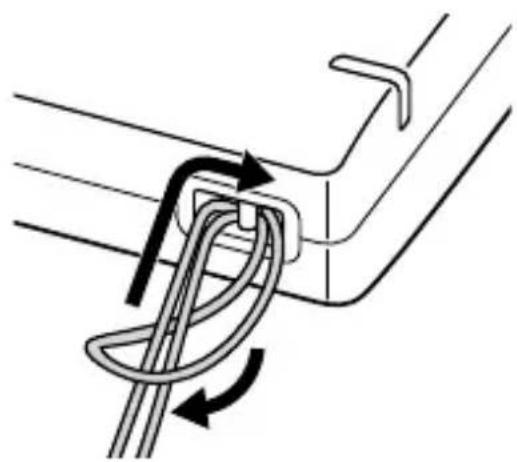

Sie können einen Riemen am Riemenloch an dieser Einheit anbringen.

Wann die Batterien ersetzt werden müssen

Geben Sie 1/1 für die Blitzleistung an und lösen Sie einen Testblitz aus, um die Zeitspanne zu messen, bevor die TEST-Taste auf der Rückseite des Blitzes orangefarben leuchtet, um anzuzeigen, dass der Blitz auslösebereit ist. Wenn die Aufladezeit des Blitzes den folgenden Zeitraum überschreitet, ersetzen Sie die Batterien sowohl im Blitz als auch in dieser Einheit. Mit Alkalibatterien der Größe AA (R6): 30 Sekunden Mit Nickelhydridbatterien der Größe AA (R6): 10 Sekunden

Hinweis

- Wenn die Stromversorgung des Blitzes schwach wird, wird möglicherweise die Anzeige für schwache Batterien auf dem LCD-Feld des Blitzes angezeigt, obwohl die Aufladezeit des Blitzes kürzer ist als der oben genannte Zeitraum. Ersetzen Sie in diesem Fall die Batterien.

Hinweise zur Verwendung

Beim Fotografieren

- Verwenden Sie den Blitz nicht öfter als 20 Mal in schneller Abfolge, um eine Überhitzung und Leistungseinbußen der Einheit und der Batterien zu vermeiden. (bei einer Blitzleistungsstufe von 1/32, 40 Mal nacheinander.) Nachdem Sie den Blitz bis an diese Leistungsgrenze verwendet haben, sollten Sie ihn mindestens 10 Minuten abkühlen lassen.

- Tragen Sie diese Einheit nicht, während der Blitz daran befestigt ist. Dabei kann eine Fehlfunktion verursacht werden. - Achten Sie beim Austauschen des Batteriemagazins darauf, dass Ihre Fingerspitze(n) nicht zwischen dem Magazin und dieser Einheit eingeklemmt werden, um mögliche Verletzungen zu vermeiden.

Batterien

- Je nach Temperatur- und Lagerbedingungen ist die auf dem LCD-Bildschirm des Blitzes angezeigte Batterieladung möglicherweise niedriger als die tatsächliche Batterieladung. Die angezeigte Batterieladung kann korrigiert werden und den richtigen Wert anzeigen, wenn Sie den Blitz ein paar Mal verwendet haben.

- Bei Nickel-Metall-Hydrid-Akkus kann es zu einem plötzlichen Ladungsabfall kommen. Wenn die Anzeige des Blitzes für schwache Batterie zu blinken beginnt oder sich der Blitz beim Fotografieren nicht mehr auslösen lässt, laden Sie die Akkus auf, oder tauschen Sie sie aus.

- Verwenden Sie nicht Lithiumionen-Akkus in dieser Einheit, da sie verhindern können, dass die Einheit die volle Leistung erzielt.

• Die Blitzfrequenz und die Anzahl hintereinander auslösbarer Blitze kann sich auch bei neuen Batterien von den in den Tabellen weiter oben angegebenen Werten unterscheiden. Dies hängt davon ab, wie viel Zeit seit der Herstellung der Batterien vergangen ist.

- Wenn Sie die Batterien dieser Einheit auswechseln, trennen Sie die Einheit vom Blitz und warten Sie einige Minuten, bevor Sie die Batterien herausnehmen. Die Batterien sind möglicherweise heiß, abhängig vom verwendeten Batterietyp. Gehen Sie beim Batteriewechsel vorsichtig vor.

- Entnehmen Sie die Batterien und lagern Sie sie getrennt, wenn Sie diese Einheit längere Zeit nicht verwenden.

Temperatur

• Die Einheit kann bei Umgebungstemperaturen zwischen 0 °C und 40 °C verwendet werden.
- Um Kondensationsbildung an der Einheit beim Übergang von kalter in warme Umgebung zu verhindern, lagern Sie sie in einem verschlossenen Plastikbeutel. Warten Sie, bis sie Raumtemperatur angenommen hat, bevor Sie sie aus der Tüte nehmen.
• Die Batteriekapazität verringert sich bei niedrigen Temperaturen. Bewahren Sie diese Einheit und Ersatzbatterien in einer warmen Innentasche auf, wenn Sie bei Kälte aufnehmen. Die Anzeige für schwache Batterie blinkt möglicherweise bei kalter Umgebung, auch wenn die Batterien noch nicht ganz leer sind. Die Batterien erholen sich wieder etwas, wenn sie auf normale Umgebungstemperatur erwärmt werden.

Benutzen bzw. lagern Sie das Produkt nicht an folgenden Orten

- An sehr heißen, kalten oder feuchten Orten An sehr heißen Orten, wie z. B. in einem in der Sonne geparkten Auto, kann sich diese Einheit verformen, was zu einer Funktionsstörung führen kann.

• Aufbewahrung unter direktem Sonnenlicht oder in der Nähe eines Heizkörpers Diese Einheit kann sich verfärben oder verformen, was eine Funktionsstörung verursachen kann.
• An Orten, die starken Vibrationen ausgesetzt sind
• In der Nähe starker Magnetfelder
• An sandigen oder staubigen Orten

Achten Sie darauf, dass kein Sand oder Staub in das Produkt gelangt. Es könnte sonst zu einer Funktionsstörung des Produkts kommen, die in ungünstigen Fällen nicht reparierbar ist.

Wartung

Reinigen Sie die Einheit mit einem trockenen, weichen Tuch. Wenn sich auf der Oberfläche der Einheit Sand befindet und Sie darüber wischen, wird die Oberfläche beschädigt. Reinigen Sie das Blitzgerät in diesem Fall daher vorsichtig mit einem Staubbläser. Bei hartnäckigen Verschmutzungen verwenden Sie ein leicht mit Wasser oder lauwarmem Wasser angefeuchtetes Tuch und wischen die Einheit anschließend mit einem trockenen, weichen Tuch sauber. Verwenden Sie auf keinen Fall Lösungsmittel wie Verdünner oder Benzin, da diese die Oberfläche angreifen könnten.

Technische Daten

Blitzfrequenz/Zahl

Bei Verwendung in Kombination mit HVL-F60RM

	Bei Alkalibatterien	Bei Nickel-Metall-Hydrid-Akkus
Blitzfrequenz (s) Ca. 0,1 - 0,8 Ca. 0,1 - 0,6
Blitzzahl (Anzahl) Ca. 450 oder mehr Ca. 660 oder mehr

- Die Blitzzahl zeigt die ungefähre Anzahl von Blitzen an, die möglich sind, bevor neue Batterien verbraucht sind.

DE

Andere technische Daten

Leistung: 6 V,2,6 W

Betriebstemperatur: 0 °C bis 40 °C

Lagertemperatur: -20 °C bis +60 °C

Abmessungen (B/H/T) (Ca.): 77 x 174 x 23 mm

Gewicht (Ca.): 249 g (einschließlich des Gewichts des Batteriemagazins ohne Batterien)

Die in dieser Bedienungsanleitung erwähnten Funktionen unterliegen den Testbedingungen in unserem Unternehmen.

Änderungen bei Design und technischen Daten bleiben ohne vorherige Ankündigung vorbehalten.
