MANUAL DE UTILIZADOR FBS-B 13 Mirka

Instruções de operação......265pt

Instruções de operação....399br|pt

United Kingdom

Declaração de conformidade

Mirka Ltd, 66850 Jeppo, Finlândia

vem por este meio declarar ser nossa única responsabilidade que os produtos Mirka® (listados na tabela 'Dados técnicos' para o modelo em particular) a que se refere esta declaração, estão em conformidade com as seguintes normas ou outros documentos normativos: EN 62841-1:2015+AC:2015+A11:2022, EN 62841-2-4:2014+AC:2015, EN 55014-1:2021, EN 55014-2:2021, EN 300 328 V2.2.2, EN 301 489-1 V2.2.3, EN 301 489-17 V3.2.4 e EN IEC 63000:2018 de acordo com os regulamentos 2006/42/CE, 2014/53/UE, 2011/65/UE, 2015/863/UE e 2012/19/UE. O carregador da bateria está em conformidade com as normas e diretivas seguintes: EN 60335-1:2012/A15:2021, EN 60335-2-29:2021/A1:2021, EN 62233:2008, EN 55014-1:2017, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-3:2013 e EN IEC 63000:2018 de acordo com os regula- mentos 2014/35/UE, 2014/30/UE, 2011/65/UE, 2015/863/UE e 2012/19/UE.

Produtos: Mirka® FBS-B 10 e 13

Jeppo, 01/02/2024

Local e data de emissão

Fabricante/ Fornecedor

Mirka Ltd

66850 Jeppo, Finlândia

Tel.: [phone]

Fax: [phone]

www.mirka.comStefan Sjöberg, CEOEmpresa

Tradução das instruções originais. Reservamo-nos o direito de fazer alterações neste manual sem aviso prévio.

Importante

Ler estas instruções de segurança e de operação atentamente antes de instalar, operar ou fazer a manutenção desta ferramenta. Manter estas instruções num local seguro e acessível. Ler e cumprir os regulamentos nacionais e locais.

Nota: Os produtos Mirka estão em constante desenvolvimento. Por favor aceda a mirka.com para a ver a versão mais recente destas instruções.

Equipamento de proteção individual exigido

Leia o manual do operador

Utilize óculos de segurança

Utilize proteção auricular

Utilize luvas de segurança

Utilize máscara facial

Símbolos

	Em conformidade com as normas da UE relevantes
	Em conformidade com as normas relevantes da GB
	Em conformidade com os requisitos RoHS da China
	Em conformidade com os requisitos da Austrália e Nova Zelândia
	Em conformidade com os requisitos euroasiáticos
	Cumpre os requisitos de conformidade do Brasil

Advertência: Possível situação de risco que pode resultar em morte ou lesão grave e/ou em danos àpropriedade.

Cuidado: Possível situação de risco que pode resultar em lesões de pequena ou média gravidade e/ou em danos à propriedade.

Avisos gerais sobre a segurança de ferramentas elétricas

AVISO Ler todos os avisos e instruções de segurança. O não cumprimentos dos avisos e instruções pode resultar em choque elétricos, incêndio e/ou lesões graves.

Guardar todos os avisos e instruções para consulta futura. O termo 'ferramenta elétrica' refere-se a uma ferramenta operada com corrente elétrica (com fio), ou operada a bateria (sem fio).

1. Segurança da área de trabalho

a. Manter a área de trabalho limpa e bem iluminada. Zonas desarrumadas ou escuras são um convite ao acidente.
b. Não operar ferramentas elétricas em ambientes explosivos, como na presença de líquidos, gases ou poeiras inflamáveis. As ferramentas elétricas geram faíscas que podem acender poeiras ou fumos.
c. Manter crianças e outras pessoas afastadas quando estiver a usar uma ferramenta elétrica. Uma distração pode resultar na perda de controlo.

2. Segurança elétrica

a. A ficha da ferramenta elétrica deve corresponder à tomada de parede. Nunca modificar a ficha de qualquer forma. Não usar fichas adaptadoras com ligação à terra com ferramentas elétricas. Fichas elétricas não modificadas, com tomadas correspondentes, reduzem o risco de choques elétricos.
b. Evitar tocar em superfícies ligadas à terra com o corpo, como tubos, radiadores, fogões elétricos ou frigoríficos. Há maior risco de choque elétrico se o corpo estiver exposto a ligações à terra.
c. Não expor ferramentas elétricas a chuva ou humidade. Penetração de água na ferramenta elétrica aumenta o risco de choque elétricos.
d. Não negligenciar o fio elétrico. Nunca usar o fio elétrico para transportar, puxar ou desligar a ferramenta. Manter o fio elétrico afastado de calor, óleo, cantos afiados e peças móveis. Fios danificados ou emaranhados aumentam o risco de choques elétricos.
e. Se usar a ferramenta elétrico no exterior, deve usar uma extensão adequada para uso no exterior. Usar um fio elétrico adequado para uso no exterior reduz o risco de choques elétricos.
f. Se for inevitável usar uma ferramenta elétrica em locais húmidos, a alimentação de energia deve incluir um um aparelho de correntes residuais (RCD). Usar um RCD reduz o risco de choques elétricos.

3. Segurança pessoal

a. Para usar a ferramenta elétrica deve estar atento, com atenção ao que está a fazer e com bom senso. Não usar uma ferramenta elétrica se estiver cansado(a) ou sob a influência de drogas, álcool ou medicamentos. Um momento de desatenção durante o uso de uma ferramenta elétrica pode resultar em lesões graves.
b. Usar equipamento de proteção individual. Usar sempre proteção ocular. Equipamento de proteção, como máscara anti-poeiras, sapatos anti-deslizantes, capacete industrial ou proteção auricular são apropriados para reduzir lesões.
c. Evitar arranques acidentais. Assegurar que o interruptor está na posição de desligado antes de ligar a ferramenta à fonte de energia e/ou bateria, assim como antes de a pegar e carregar. Transportar ferramentas elétricas com o dedo no interruptor, ou ligar ferramentas à tomada com o interruptor na posição ligada é um convite a acidentes.
d. Antes de ligar a ferramenta, remover chaves ou chave de caixa. Uma chave esquecida numa peça rotativa da ferramenta elétrica pode resultar em lesões.
e. Não se estique. Manter sempre os pés firmes, para ter melhor controlo sobre a ferramenta elétrica em situações inesperadas.
f. Usar roupa adequada. Não usar roupas soltas nem joias. Manter os cabelas, roupas e luvas afastadas de peças móveis. Roupas soltas, joias ou cabelos compridos podem ficar presos nas peças móveis.
g. Se forem disponibilizados aparelhos para ligar unidades de extração e recolha de poeiras, verificar se estão ligados e se são usados adequadamente. Usar um aparelho de recolha de poeiras reduz perigos relacionados com poeiras.
h. Não deve ficar complacente e ignorar os princípios de segurança da ferramenta por estar muito familiarizado(a) com a ferramenta devido ao seu uso frequente. Um ação descuidada pode causar lesões graves numa fracção de segundo.

4. Utilização e cuidados a ter com a ferramenta elétrica

a. Nãosobrecarregaraferramentaelétrica. Usaraferramentaelétricacorretaparacadaaplicação. Uma ferramenta elétrica adequada faz melhor a tarefa, e com mais segurança, na velocidade para a qual foi concebida.
b. Não usar a ferramenta elétrica se o interruptor não liga nem desliga. Qualquer ferramenta elétrica que não possa ser controlada com o interruptor é um perigo e deve ser reparada.
c. Desligarafichadatomadae/ouabateriadaferramentaantesdefazerajustamentos,trocaraccessórios ou guardar a ferramenta elétrica. Estas medidas de prevenção de segurança reduzem o risco de a ferramenta se ligar acidentalmente.
d. Guardar ferramentas não usadas fora do alcance de crianças; não permitir que pessoas que não estejam familiarizadas com a ferramenta elétrica ou estas instruções operem a ferramenta. As ferramentas elétricas são perigosas nas mãos de utilizadores não formados.
e. Manutenção de ferramentas elétricas. Verificar se as peças móveis estão desalinhadas ou gripadas, peças avariadas e outras situações que possam afetar a operação da ferramenta elétrica. Reparar uma ferramenta elétrica danificada antes de a usar. Muitos acidentes são causados por ferramentas elétricas sem manutenção.
f. Manter as ferramentas elétricas afiadas e limpas. Ferramentas elétricas com manutenção adequada, com cantos afiados, têm menos probabilidade de gripar e são mais fáceis de controlar.
g. Usar a ferramenta elétrica, acessórios, brocas e outros de acordo com estas instruções, tendo em consideração as condições operacionais e o trabalho a executar. Usar uma ferramenta elétrica para operações que não sejam as previstas pode resultar em situações de perigo.
h. Manter pegas e superfícies de aderência secas, limpas e sem óleo ou gordura. Pegas e superfícies aderentes escorregadias não oferecem um manuseamento seguro ou controlo da ferramenta em situações inesperadas.

5. Utilização e cuidados a ter com a ferramenta de bateria

a. Recarregar apenas com o carregador especificado pelo fabricante. Um carregador que seja adequado para um determinado conjunto de baterias pode ser um risco de incêndio se usado com outro pacote de baterias.
b. Usar as ferramentas elétricas apenas com os conjuntos de baterias especificados. Usar outros tipos de baterias pode criar um risco de lesões ou incêndio.
c. Se o conjunto de baterias não está a ser usado, manter afastado de outros objetos de metal como clipesdepapel, moedas, chaves, pregos, parafusosououtrosobjetosdemetalpequenos, quepossam ligar um terminal ao outro. Efetuar uma ligação direta dos terminais da bateria pode causar queimaduras ou incêndios.
d. O líquido pode ser ejetado da bateria se for usada de forma negligente; evitar contacto. Lavar com água se ocorrer algum contacto acidental. Se o líquido tem contacto com os olhos, procurar também assistência médica. Líquido ejetado pela bateria pode causar irritação ou queimaduras.
e. Não usar um conjunto da bateria ou ferramenta que estejam danificados ou modificados. Baterias danificadas ou modificadas podem ter comportamentos imprevisíveis que resultam em incêndios, explosão ou risco de lesão.
f. Não expor o conjunto da bateria ou a ferramenta a fogo ou temperaturas excessivas. Exposição a fogo ou temperaturas acima de 130°C podem resultar em explosões.
g. Cumprirtodasasinstruçõesdecarregamento;nãocarregaroconjuntodabateriaouferramenta fora dagama detemperaturaespecificada nasinstruções. Um carregamento inadequado, ou a temperaturas fora da gama especificada pode danificar a bateria e aumentar o risco de incêndio.

6. Manutenção

a. A ferramenta elétrica deve ser reparada por técnicos qualificados, apenas com peças sobressalentes idênticas, para assegurar que a segurança da ferramenta elétrica é mantida.
b. Não reparar conjuntos de bateria danificados. Apenas o fabricante ou prestadores de serviços autorizados podem reparar conjuntos de bateria

• Instruções importantes de segurança e operação para a bateria e carregador. Antes de usar o carregador, ler todas as instruções e avisos no carregador, conjunto de baterias e na ferramenta.
• Se a caixa do conjunto de baterias apresenta rachas ou danos, não inserir no carregador. Há o perigo de choques elétricos ou eletrocussão.
• Não permitir penetração do líquido para o interior do carregador. Pode resultar em choques elétricos.
• O carregador não está previsto para qualquer outro tipo de utilização do que carregar baterias recarregáveis.

• Não colocar objetos por cima do carregador, nem próximo de fontes de calor, nem deve colocar o carregador sobre uma superfície macia que possa resultar em calor interno excessivo.

• Assegurar que o fio elétrico está posicionado de forma a ninguém o possa pisar ou tropeçar, ou de outra forma o danificar ou esforçar demasiado.

• Não usar se o carregador se receber algum impacto, ou se o deixar cair, ou se estiver de outra forma danificado.
• Não guardar nem usar a ferramenta e o conjunto de baterias em locais onde a temperatura possa atingir 50°C (122°F).
• O carregador foi concebido para operar com potência doméstica normal (100–240 VAC). Não tentar usar com outra tensão.
• Crianças devem ser supervisionadas para não brincarem com a máquina.

Avisos adicionais de segurança

• Certifique-se sempre de que a peça a ser lixada está fixada com firmeza no local.
• Remover sempre a bateria antes de transportar a ferramenta.
• Não deixar a ferramenta acelerar livremente sem tomar precauções para proteger pessoas e objetos próximos, no caso de o abrasivo ou outras peças móveis se soltarem.
• Leia todas as instruções antes de usar esta ferramenta. Todos os operadores devem ser completamente treinados quanto à operação correta e segura desta ferramenta.
• Toda a manutenção deve ser realizada por uma equipe treinada. Para obter assistência, entre em contato com um centro de serviço autorizado da Mirka.
• Se a ferramenta parecer estar funcionando de forma incorreta, interrompa o uso imediatamente e providencie a manutenção e o reparo.
• Desligar sempre da fonte de alimentação antes de trocar o abrasivo.
• Nunca transportar, guardar ou deixar a ferramenta sem vigilância com a fonte de alimentação ligada.
• Mantenha as mãos longe do suporte giratório durante o uso.
• Usar sempre o equipamento de proteção individual, de acordo com as instruções do fabricante e das normas locais/nacionais
  para usar esta ferramenta.
• Ler a Ficha de dados de segurança dos materiais (MSDS) sobre a superfície de trabalho.
• Se sentir algum desconforto físico na mão ou no pulso, parar de trabalhar e procurar assistência médica. Podem ocorrer lesões nas
  mãos, pulsos e braços como resultado de tarefas ou movimentos repetitivos, assim como de exposição excessiva a vibrações.

Informações adicionais na bateria e no carregador

- Nunca tentar abrir o conjunto da bateria, seja qual for o motivo. Se a caixa de plástico do conjunto da bateria partir ou rachar, interromper imediatamente a sua utilização e não recarregar.

Avisos adicionais

Algumas poeiras produzidas ao lixar, serrar, esmerilhar, perfurar e realizar outras atividades de construção contêm substâncias químicas que reconhecidamente causam câncer, malformação congênita ou outros danos à reprodução. Alguns exemplos dessas substâncias químicas:

• chumbo de tintas à base de chumbo;
• sílica cristalina de tijolos, cimento e outros produtos de alvenaria; e
• arsênico e cromo de madeiras quimicamente tratadas.

O risco causado por essas exposições varia conforme a frequência com a qual você realiza estes tipos de trabalho. Para reduzir a exposição a essas substâncias químicas: trabalhe em uma área bem ventilada e use equipamentos de segurança aprovados, como as máscaras de proteção contra poeira feitas especificamente para filtrar partículas microscópicas.

Dados técnicos

°		FBS-B 13FBS-B 10Mirka
		12 VDC12 VDCTensão
Velocidade	2200 –18000 rpm	2200 –18000 rpm
menta)		0,74 kg0,70 kgPeso(apenasferra-
Dimensões da cor-reia:e	10 x 330 mm	13 x 457 mmFBS-B 13FBS-B 10Mirka
Velocidade da cor-reia	2,6 – 20,5 m/s	2,5 – 19,6 m/s

Carregador da bateria	Mirka BCA 108
Potência	100–240 VAC, 50–60Hz
Tempo de carregamento	< 50 min (2,5 Ah)< 100 min (5,0 Ah)
Taxa de temperatura de armazenagem	-20 °C – 80 °C
Temperatura de carrega-mento	4 °C – 40 °C
Dimensões	191 x 102 x 86 mm
	0,66 kgPeso
	II /Grau de proteção

Conjunto da bateria	Mirka BPA 10825	Mirka BPA 10850	Mirka BPA 11125	Mirka BPA 11150
	lões de lítio	lões de lítio	lões de lítio	RecarregávelRecarregávelRecarregável
Tensão da bateria	10,8 VDC	10,8 VDC	11,1 VDC	11,1 VDC
Capacidade	2,5 Ah / 27,0 Wh	5,0 Ah / 54,0 Wh	2,5 Ah / 27,75 Wh	5,0 Ah / 55,5 Wh
Peso	0,18 kg	0,38 kg	0,18 kg	0,38 kg
Bateria inteligente	Sim	Sim	Sim	Sim

Informações sobre ruído e vibração

Os valores medidos podem ser usados para fazer uma comparação com outra ferramenta, assim como para uma avaliação preliminar da exposição.

Cordless	FBS-B 10	FBS-B 13
Nível de pressão sonora (LpA)	72,0 dB(A)	72,0 dB(A)
Nível de potência sonora (LWA)	80,0 dB(A)	80,0 dB(A)
Incerteza de medição de som KWA	3,0 dB(A)	3,0 dB(A)
Valor de emissão de vibração ah*	3,125 m/s2	3,125 m/s2
Incerteza de emissões de vibrações KPA*	1,5 m/s2	1,5 m/s2

As especificações estão sujeitas a alterações sem aviso prévio. A série de modelo pode variar consoante o mercado.

* Os valores informados na tabela são derivados de testes de laboratório em conformidade com os códigos e padrões declarados e não são suficientes para a avaliação dos riscos. Os valores medidos em um local de trabalho específico poderão ser mais altos do que os valores declarados. Os valores de exposição real e a quantidade de risco ou dano vivenciados por um indivíduo são exclusivos de cada situação e dependem do ambiente ao redor, da forma como o indivíduo opera a máquina, do material específico sendo trabalhado, do desenho da estação de trabalho e do tempo de exposição e da condição física do usuário. A Mirka Ltd não aceita nenhuma responsabilidade pelas consequências do uso dos valores declarados em vez dos valores de exposição reais para qualquer avaliação de riscos individuais.

Outras informações sobre saúde e segurança ocupacionais podem ser obtidas nos sites a seguir:

https://osha.europa.eu/en (Europe) or http://www.osha.gov (USA)

Uso adequado da ferramenta

Esta máquina de lixar foi concebida para lixar todos os tipos de materiais, como pinturas, metais, madeira, compósitos, plásticos e outros, com abrasivos concebidos especificamente para este fim. Não usar esta máquina de lixar para outros fins exceto o especificado sem primeiro consultar o fabricante, ou o distribuidor autorizado do fabricante. Trabalhos de manutenção ou reparação que exijam a abertura do alojamento do motor podem ser feitos apenas por um centro de assistência técnica autorizado.

Bateria e carregador

• O conjunto da bateria não está totalmente carregado na embalagem. Ler primeiro as instruções de segurança e carregar depois a bateria de acordo com as instruções.
• Para otimização da capacidade de carga, a bateria deve ser carregada a uma temperatura ambiente entre 18°C (64°F) e 24°C (75°F). Para evitar danificar o conjunto da bateria, não carregar o conjunto da bateria em locaisondeatemperatura seja inferior a 4°C (39°F) ou superior 40°C (104°F).
• Para obter a vida útil mais longa possível da bateria, sugerimos o seguinte:
• Guardar e carregar a bateria numa área fresca. Temperaturas acima ou abaixo da temperatura ambiente encurtam a vida útil da bateria.
  – Nunca guardar a bateria descarregada. Recarregar imediatamente depois de ficar descarregada.
• Todas as baterias perdem gradualmente a sua carga. Quanto mais alta for a temperatura, mais rapidamente perdem a carga.

Se vai guardar a bateria durante períodos prolongados sem usar, deve recarregar a bateria uma vez por mês. Esta prática prolonga a vida útil da bateria.

• Ligar o fioelétricoao carregador e depois à tomada antes de inserir o conjunto da bateria. As três luzes de carregamento acendem-se durante dois segundos e depois apagam.
• Inserir o conjunto da bateria no carregador. As luzes começam a piscar durante 30 segundos.
• Durante o processo de recarregamento, as luzes de carregamento indicam o status da seguinte forma:
  – Três luzes de carregamento piscam em sequência durante o processo de carregamento.
• Totalmente carregada, as três luzes acendem com uma luz fixa.
• O processo de carregamento tem uma duração aproximada de 50 minutos para o conjunto da bateria BPA 10825/11125 e 100 minutos para o BPA 10850/11150.

OBSERVAÇÃO! Este carregador carrega apenas conjunto da baterias Mirka 12V.

OBSERVAÇÃO! Os tempos de carregamento podem ser mais longos, dependendo da temperatura ambiente e do estado da bateria.

Indicador LED do carregador de BCA 108

Diagnóstico do carregador

O carregador indica se:

• Um conjunto da bateria está sobreaquecido. As três luzes de carregamento começam a piscar. Retirar a bateria e deixar arrefecer durante 15 a 30 minutos; inserir novamente.
• Ocorreu uma avaria na bateria ou no carregador. Duas luzes de carregamento começam a piscar. Retirar a bateria e deixar arrefecer. Inserir novamente o conjunto da bateria no carregador. Se as duas luzes continuarem a piscar, pode ser necessário entregar a bateria ou o carregador para manutenção.

Como começar

1. Ao desembalara ferramenta, certifique-se de que esteja intacta, completa e que não tenha sido danificada durante o transporte. Nunca use uma ferramenta danificada.
2. Assegurar que o braço de tensão está bem fixo à ferramenta e que a cobertura de proteção térmica de plástico, proteção de borracha e outras peças estão montadas corretamente no braço de tensão.

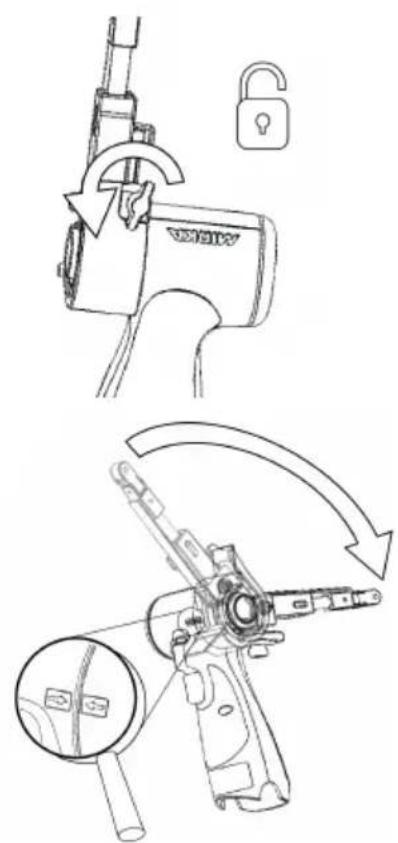

Montagem do braço de tensão FBS-B 10 na ferramenta:

Assegurar que o furo de fixação está alinhado concêntrica e perpendicularmentecontra o casquilho demetal da ferramenta e que a porca de orelhas está aberta.

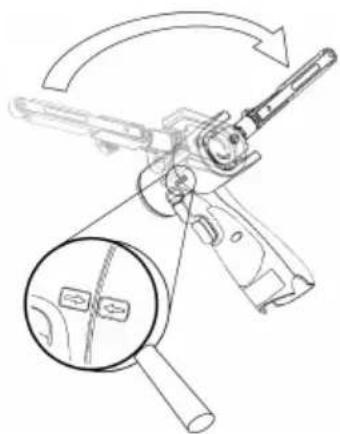

As duas setas, no corpo da ferramenta e na cobertura térmica do braçode tensão, devem estar a apontaruma para a outra.

Empurrar cuidadosamente o braço até ao fim contra o alojamento de plástico e assegurar que o limitador de ângulo de inclinação encaixa na ranhura do braço de tensão; posicionar depoiso braço noângulo pretendido e apertar a porca de orelhas.

O braço pode ser fixo em qualquer ângulo pretendido dentro da gama de ajustamentos (-90° a 90°).

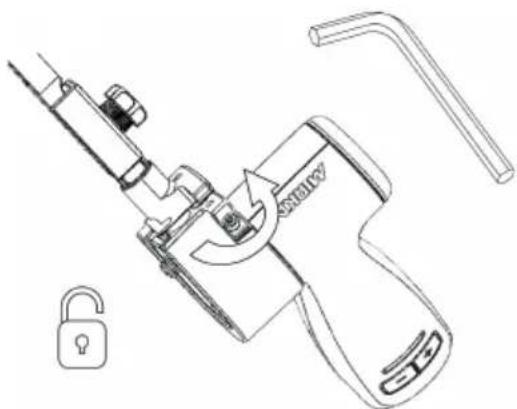

Montagem do braço de tensão FBS-B 13 na ferramenta:

Assegurar que o furo de fixação está alinhado concêntrica e perpendicularmentecontra o casquilho demetal da ferramenta e que a porca hexagonal de 3 mm está aberta.

Verificar se a peça de tensionamento pequena está corretamente alinhada para prevenir danos na superfície de tensionamento da ferramenta durante a montagem.

Empurrar cuidadosamente o braço até ao fim contra o alojamento de plástico e assegurar que o limitador de ângulo de inclinação encaixa na ranhura do braço de tensão e posicionar depois o braço no ângulo pretendido e apertar a porca hexagonal.

O braço pode ser fixo em qualquer ângulo pretendido dentro da gama de ajustamentos (-90° a 90°).

1. Montar o conjunto da bateria totalmente carregado na máquina de lixar até encaixar no lugar com um clique.

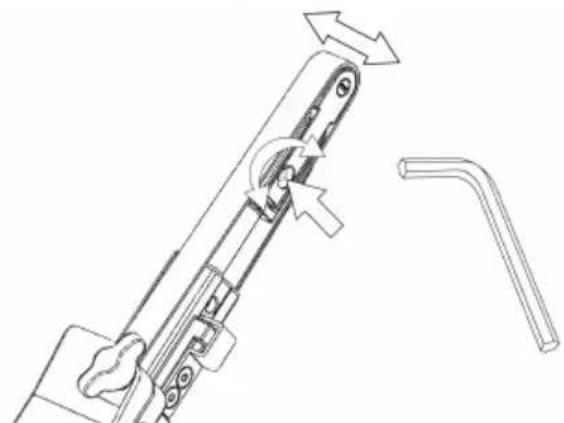

Instruções de operação

• A ferramenta está prevista para ser operada como uma ferramenta portátil. A ferramenta pode ser usada em qualquer posição.
• Seleccionar uma correia abrasiva adequada e fixar à ferramenta. Assegurar que o abrasivo fica centrado no nariz da roda polia e ajustar o alinhamento na FBS-B 10 com a porca hexagonal pequena; na FBS-B 13, ajustar com o botão de plástico no lado do braco de tensão.

• A máquina de lixar pode agora ser ativada/ligada. Premir o interruptor gatilho para iniciar.
• A máquina de lixar funciona e mantém-se em modo ativo enquanto o gatilho estiver premido. A máquina para depois de soltar o gatilho, mas continua em modo ativo durante um curto período antes de desativar/desligar automaticamente.
• Quando a máquina de lixar estiver em modo ativo, o LED direito fica verde.
• Em modo ativo, o LED esquerdo mostra o status da bateria:

Verde: O nível de carga da bateria está OK.

Intermitente em verde/vermelho: O nível de carga da bateria está fraco.

Vermelho: Tensão da bateria demasiado baixa. A máquina de lixar não está operacional.

• A ferramenta tem dois modos de controlo da velocidade. No modo predefinido, alterar a posição do acionador para ajustar a velocidade linearmente. No segundo modo, a velocidade permanece fixa nas RPM máx definidas quando a ferramenta está a funcionar. Se premir simultaneamente os botões rpm+ e rpm− com a ferramenta em modo ativo, a ferramenta alterna entre os dois modos de controlo.
• Para ajustar as RPM máximas em modo ativo, premir em rpm+ ou rpm– na pega da ferramenta. As RPM podem ser ajustadas em incrementos de 2 200, 4 000, 6 000, 9 000, 12 000, 15 000 e 17 000 RPM.

• Pode bloquear as RPM para prevenir alterações acidentais das rotações por minuto (RPM). Como bloquear as RPM:

• Aguardar até a máquina de lixar não estar em modo ativo.

• Premir simultaneamente e manter premidos os botões RPM+ e RPM- e depois puxar o interruptor gatilho.
• Repetir este procedimento para desbloquear as RPM.

Se rpm+ ou rpm- for premido quando a ferramenta tem as RPM bloqueadas, o LED direito pisca a vermelho duas vezes e as RPM não são alteradas.

- Durante o lixamento, colocar sempre a ferramenta na superfície de trabalho antes de ligar a ferramenta. Remover sempre a ferramenta da superfície de trabalho antes de a desligar. Isto é para evitar escavar a superfície de trabalho devido a velocidade excessiva do abrasivo.

- Depois de terminar a tarefa de lixar, remover a bateria da máquina de lixar; para isso, premir simultaneamente no botão dos dois lados e remover a bateria da ferramenta. Carregar a bateria.

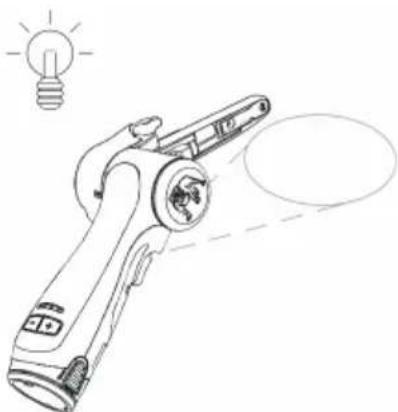

Luz de trabalho

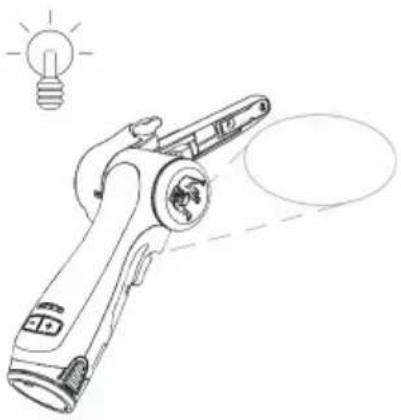

Cuidado: não olhar diretamente para a luz de trabalho!

Esta ferramenta está equipada com uma luz de trabalho que está fixa em posição com um ângulo dianteiro de 30°.

Premir o acionador de interruptor para ativar a luz de trabalho.

A luz desliga automaticamente 60 segundos depois de o acionador de interruptor ser solto.

Bluetooth

Esta ferramenta está equipada com a tecnologia Bluetooth® de baixo consumo de energia e pode ser ligada à aplicação myMirka, para aceder a funções adicionais da ferramenta. Para mais informações sobre as funções da aplicação e se está disponível no seu país, por favor aceder a www.mirka.com/mymirka

Ative o Bluetooth em seu Mirka® FBS-B 10 e 13 da seguinte maneira:

1. Ligar a bateria à ferramenta.
2. Manter premido o botão rpm+ ao mesmo tempo que ativa a ferramenta no interruptor gatilho.
3. O LED do meio fica a piscar a verde, para indicar que o Bluetooth está ativo e pronto para conectar.
4. O LED do meio fica aceso a verde quando a ferramenta é conectada a outro aparelho Bluetooth.
5. O Bluetooth é desativado quando a ferramenta é desativada/desligada.

OBSERVAÇÃO! O Bluetooth não ativa se não tem a aplicação instalada ou se não está disponível no seu país.

A marca e os logotipos da palavra Bluetooth ^* são marcas comerciais registradas de propriedade da Bluetooth SIG, Inc., e qualquer uso de tais marcas pela Mirka Ltd é sob licença. Outras marcas comerciais e nomes comerciais são aqueles dos seus respectivos proprietários.

Manutenção

Antes da manutenção, remover sempre primeiro a bateria! Utilize apenas peças sobressalentes originais Mirka!

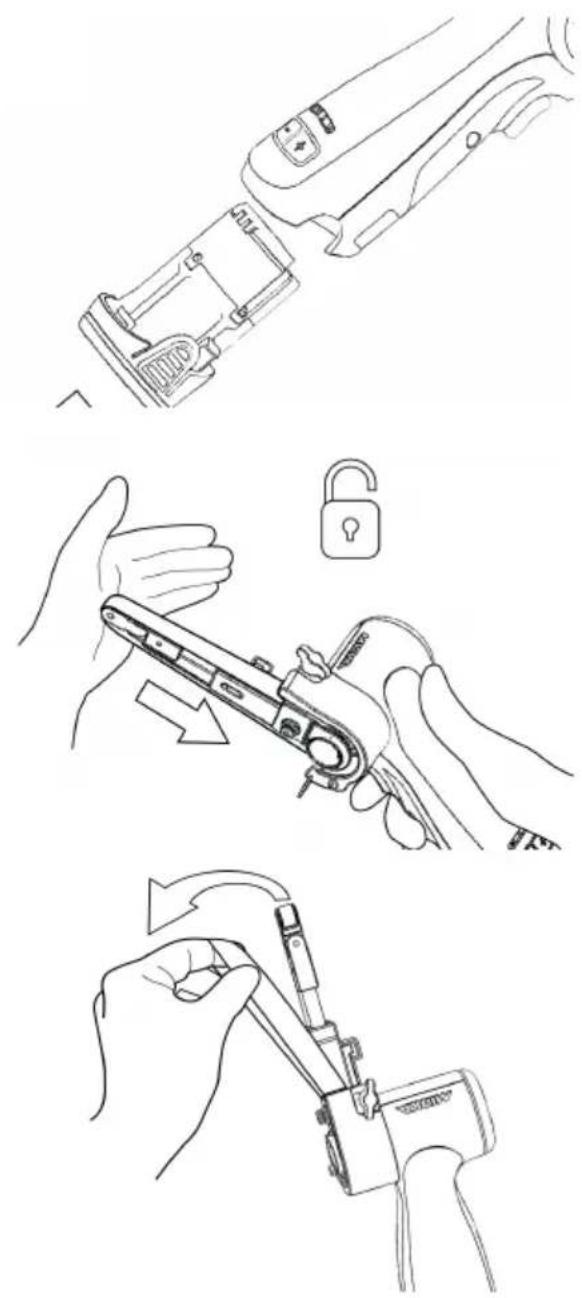

Como substituir a correia FBS-B 10

Remover a bateria.

Empurrar o braço de tensão na direção da tampa de proteção de aço para soltar a função de bloqueio.

Substituir a correia; verificar se a correia está centrada..

Premir a função de bloqueio no braço de tensão na direção da tampa de aço para ativar a tensão.

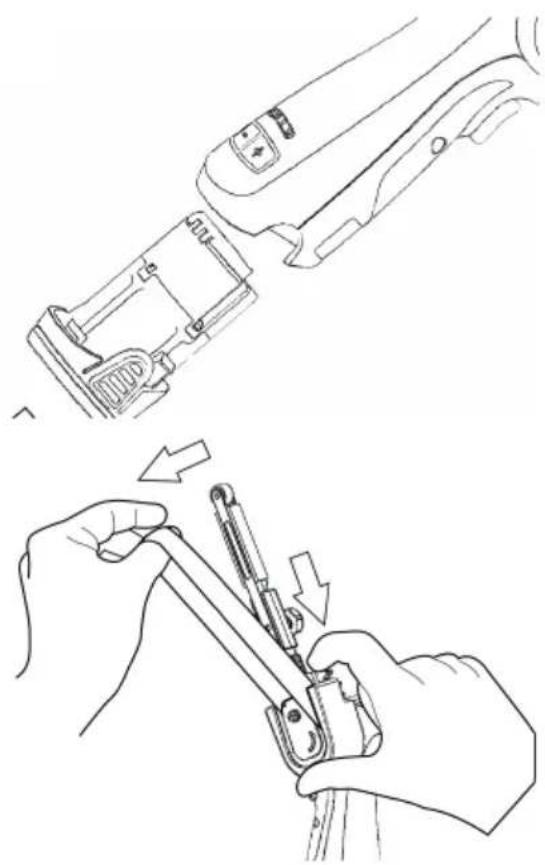

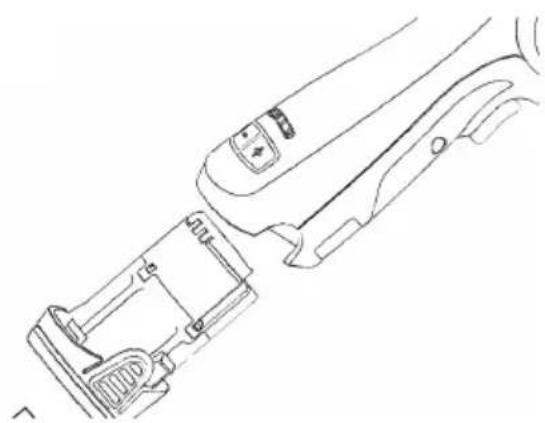

Como substituir a correia FBS-B 13

Empurrar o prato para aliviar a tensão da correia.

Manter o prato premido para poder substituir a correia; verificar se a correia está centrada.

Soltar o prato de pressão para ativar a tensão.

Limpar

Usar uma escova macia para remover poeira acumulada. Usar óculos de proteção para proteger os olhos durante a limpeza.

Se for necessário limpar a caixa da ferramenta, usar um pano limpo húmido. Pode ser usado um detergente suave.

AVISO Nunca usar álcool, petróleo ou outros produtos de limpeza. Nunca usar produtos cáusticos para limpar peças de plástico.

Instruções de limpeza do carregador

Usar um pano ou uma escova não metálica para remover sujidade e gordura do exterior do carregador. Não usar água ou outros produtos de limpeza.

Manutenção adicional

A manutenção tem que ser feita por técnicos devidamente qualificados. Para que a garantia da ferramenta seja válida e para assegurar uma segurança e funcionamento otimizados, é necessário efetuar a manutenção num centro de assistência técnica Mirka autorizado. Para obter a localização do serviço de assistência técnica Mirka autorizado local, por favor contactar o Serviço de clientes Mirka ou aceder a www.mirka.com.

Guia de solução de problemas

		SoluçãoPossível causaSintoma
O LED direito não acende quando o gatilho é premido.	O conjunto da bateria não está bem fixo na ferramenta.A bateria está totalmente descarregada.	Inserir corretamente a bateria.Carregar a bateria.
O LED (direito) da máquina de lixar acende avermelho e a máquinade-sacelera para a definição de velocidade mínima.	A temperatura da lixadeira está muito alta.Carga muito pesada por muito tempo.	Reduza a carga da lixadeira por alguns momentos e ela deverá acelerar novamente.
O LED (direito) da lixadeira está vermelho e aRPM foilevemente reduzida.	Carga muito pesada por pouco tempo.	Utilize uma carga mais leve e o LED (direito) ficará verdeautomaticamente.
O LED esquerdo acende a vermelho e a máquina não funciona.	A tensão da bateria está demasiado baixa.	Carregar a bateria.
O LED esquerdo da ferramentaestá a piscar avermelho, apesarde abateria estar totalmente carregada.	Falha da bateria. Por favor usar a aplicação para diagnóstico.	Substituir a bateria.
O LED no lado esquerdo da ferramenta está verde, o que indica um nível de carga da bateria normal.	Falha na ferramenta.	Por favor contactar o centro de assistência técnica da Mirka.

Informações sobre o descarte

PERIGO

Remover o fio elétrico de ferramentas redundantes para que sejam inutilizáveis.

Cumprir os regulamentos nacionais específicos sobre a eliminação e reciclagem de máquinas, embalagens e acessórios fora de uso.

Apenas para a UE: Não descartar ferramentas elétricas nos resíduos domésticos. De acordo com as diretivas europeias sobre resíduos de equipamentos elétricos e eletrónicos e a sua implementação na legislação nacional, as ferramentas elétricas em fim de vida devem ser recolhidas separadamente e entregues a uma estação de reciclagem ecológica compatível.

Para mais informações sobre REACH, RoHS e a nossa responsabilidade social de empresa, aceder a www.mirka.com

Declaração de conformidade

Mirka Ltd, 66850 Jeppo, Finlândia

Declaramos, sob nossa inteira responsabilidade, que os produtos Mirka® (listados abaixo; consulte a tabela "Dados técnicos" para ver o modelo específico), aos quais esta declaração se refere, estão em conformidade com as seguintes normas ou outros documentos normativos: EN 62841-1:2015+AC:2015+A11:2022, EN 62841-2-4:2014+AC:2015, EN 55014-1:2021, EN 55014-2:2021, EN 300 328 V2.2.2, EN 301 489-1 V2.2.3, EN 301 489-17 V3.2.4 e EN IEC 63000:2018 de acordo com as regulamentações 2006/42/CE, 2014/53/UE, 2011/65/UE, 2015/863/UE e 2012/19/UE. O carregador da bateria está em conformidade com as seguintes normas e diretivas: EN 60335-1:2012/A15:2021, EN 60335-2-29:2021/A1:2021, EN 62233:2008, EN 55014-1:2017, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-3:2013 e EN IEC 63000:2018 de acordo com as regulamentações 2014/35/UE, 2014/30/UE, 2011/65/UE, 2015/863/UE e 2012/19/UE.

Produtos: Mirka® FBS-B 10 e 13

Jeppo, 01/02/2024 Local e data de emissão

66850 Jeppo, Finlândia

Tel.: [phone]

Fax: [phone]

www.mirka.comStefan Sjöberg, CEOEmpresa

Instruções originais. Reservamo-nos o direito de fazer alterações neste manual sem aviso prévio.

Importante

Ler estas instruções de segurança e de operação atentamente antes de instalar, operar ou fazer a manutenção desta ferramenta. Manter estas instruções num local seguro e acessível. Ler e cumprir os regulamentos nacionais e locais.

Observação: Os produtos da Mirka estão em desenvolvimento contínuo. Acesse mirka.com para consultar a última versão destas instruções.

Equipamento de proteção individual exigido

Leia o manual do operador

Use óculos de segurança

Use proteção auricular

Use luvas de segurança

Use máscara facial

Símbolos

	Em conformidade com as normas da UE relevantes
	Em conformidade com as normas relevantes da GB
	Em conformidade com os requisitos RoHS da China
	Em conformidade com os requisitos da Austrália e Nova Zelândia
	Compatível com os requisitos de conformidade da Eurásia
	Compatível com os requisitos de conformidade do Brasil

Advertência: Possível situação de risco que pode resultar em morte ou lesão grave e/ou em danos à propriedade.

Cuidado: Possível situação de risco que pode resultar em lesões de pequena ou média gravidade e/ou em danos à propriedade.

Avisos gerais sobre a segurança de ferramentas elétricas

AVISO Ler todos os avisos e instruções de segurança. O não cumprimentos dos avisos e instruções pode resultar em choque elétricos, incêndio e/ou lesões graves.

Guardar todos os avisos e instruções para consulta futura. O termo 'ferramenta elétrica' refere-se a uma ferramenta operada com corrente elétrica (com fio), ou operada a bateria (sem fio).

1. Segurança da área de trabalho

a. Manter a área de trabalho limpa e bem iluminada. Zonas desarrumadas ou escuras são um convite ao acidente.
b. Não operar ferramentas elétricas em ambientes explosivos, como na presença de líquidos, gases ou poeiras inflamáveis. As ferramentas elétricas geram faíscas que podem acender poeiras ou fumos.
c. Manter crianças e outras pessoas afastadas quando estiver a usar uma ferramenta elétrica. Uma distração pode resultar na perda de controlo.

2. Segurança elétrica

a. A ficha da ferramenta elétrica deve corresponder à tomada de parede. Nunca modificar a ficha de qualquer forma. Não usar fichas adaptadoras com ligação à terra com ferramentas elétricas. Fichas elétricas não modificadas, com tomadas correspondentes, reduzem o risco de choques elétricos.
b. Evitar tocar em superfícies ligadas à terra com o corpo, como tubos, radiadores, fogões elétricos ou frigoríficos. Há maior risco de choque elétrico se o corpo estiver exposto a ligações à terra.
c. Não expor ferramentas elétricas a chuva ou humidade. Penetração de água na ferramenta elétrica aumenta o risco de choque elétricos.
d. Não negligenciar o fio elétrico. Nunca usar o fio elétrico para transportar, puxar ou desligar a ferramenta. Manter o fio elétrico afastado de calor, óleo, cantos afiados e peças móveis. Fios danificados ou emaranhados aumentam o risco de choques elétricos.
e. Se usar a ferramenta elétrico no exterior, deve usar uma extensão adequada para uso no exterior. Usar um fio elétrico adequado para uso no exterior reduz o risco de choques elétricos.
f. Se for inevitável usar uma ferramenta elétrica em locais húmidos, a alimentação de energia deve incluir um um aparelho de correntes residuais (RCD). Usar um RCD reduz o risco de choques elétricos.

3. Segurança pessoal

a. Para usar a ferramenta elétrica deve estar atento, com atenção ao que está a fazer e com bom senso. Não usar uma ferramenta elétrica se estiver cansado(a) ou sob a influência de drogas, álcool ou medicamentos. Um momento de desatenção durante o uso de uma ferramenta elétrica pode resultar em lesões graves.
b. Usar equipamento de proteção individual. Usar sempre proteção ocular. Equipamento de proteção, como máscara anti-poeiras, sapatos anti-deslizantes, capacete industrial ou proteção auricular são apropriados para reduzir lesões.
c. Evitar arranques acidentais. Assegurar que o interruptor está na posição de desligado antes de ligar a ferramenta à fonte de energia e/ou bateria, assim como antes de a pegar e carregar. Transportar ferramentas elétricas com o dedo no interruptor, ou ligar ferramentas à tomada com o interruptor na posição ligada é um convite a acidentes.
d. Antes de ligar a ferramenta, remover chaves ou chave de caixa. Uma chave esquecida numa peça rotativa da ferramenta elétrica pode resultar em lesões.
e. Não se estique. Manter sempre os pés firmes, para ter melhor controlo sobre a ferramenta elétrica em situações inesperadas.
f. Usar roupa adequada. Não usar roupas soltas nem joias. Manter os cabelas, roupas e luvas afastadas de peças móveis. Roupas soltas, joias ou cabelos compridos podem ficar presos nas peças móveis.
g. Se forem disponibilizados aparelhos para ligar unidades de extração e recolha de poeiras, verificar se estão ligados e se são usados adequadamente. Usar um aparelho de recolha de poeiras reduz perigos relacionados com poeiras.
h. Não deve ficar complacente e ignorar os princípios de segurança da ferramenta por estar muito familiarizado(a) com a ferramenta devido ao seu uso frequente. Um ação descuidada pode causar lesões graves numa fracção de segundo.

4. Utilização e cuidados a ter com a ferramenta elétrica

a. Nãosobrecarregaraferramentaelétrica. Usaraferramentaelétricacorretaparacadaaplicação. Uma ferramenta elétrica adequada faz melhor a tarefa, e com mais segurança, na velocidade para a qual foi concebida.
b. Não usar a ferramenta elétrica se o interruptor não liga nem desliga. Qualquer ferramenta elétrica que não possa ser controlada com o interruptor é um perigo e deve ser reparada.
c. Desligarafichadatomadae/ouabateriadaferramentaantesdefazerajustamentos,trocaraccessórios ou guardar a ferramenta elétrica. Estas medidas de prevenção de segurança reduzem o risco de a ferramenta se ligar acidentalmente.
d. Guardar ferramentas não usadas fora do alcance de crianças; não permitir que pessoas que não estejam familiarizadas com a ferramenta elétrica ou estas instruções operem a ferramenta. As ferramentas elétricas são perigosas nas mãos de utilizadores não formados.
e. Manutenção de ferramentas elétricas. Verificar se as peças móveis estão desalinhadas ou gripadas, peças avariadas e outras situações que possam afetar a operação da ferramenta elétrica. Reparar uma ferramenta elétrica danificada antes de a usar. Muitos acidentes são causados por ferramentas elétricas sem manutenção.
f. Manter as ferramentas elétricas afiadas e limpas. Ferramentas elétricas com manutenção adequada, com cantos afiados, têm menos probabilidade de gripar e são mais fáceis de controlar.
g. Usar a ferramenta elétrica, acessórios, brocas e outros de acordo com estas instruções, tendo em consideração as condições operacionais e o trabalho a executar. Usar uma ferramenta elétrica para operações que não sejam as previstas pode resultar em situações de perigo.
h. Manter pegas e superfícies de aderência secas, limpas e sem óleo ou gordura. Pegas e superfícies aderentes escorregadias não oferecem um manuseamento seguro ou controlo da ferramenta em situações inesperadas.

5. Utilização e cuidados a ter com a ferramenta de bateria

a. Recarregar apenas com o carregador especificado pelo fabricante. Um carregador que seja adequado para um determinado conjunto de baterias pode ser um risco de incêndio se usado com outro pacote de baterias.
b. Usar as ferramentas elétricas apenas com os conjuntos de baterias especificados. Usar outros tipos de baterias pode criar um risco de lesões ou incêndio.
c. Se o conjunto de baterias não está a ser usado, manter afastado de outros objetos de metal como clipesdepapel,moedas,chaves,pregos,parafusosououtrosobjetosdemetalpequenos,quepossam ligar um terminal ao outro. Efetuar uma ligação direta dos terminais da bateria pode causar queimaduras ou incêndios.
d. O líquido pode ser ejetado da bateria se for usada de forma negligente; evitar contacto. Lavar com água se ocorrer algum contacto acidental. Se o líquido tem contacto com os olhos, procurar também assistência médica. Líquido ejetado pela bateria pode causar irritação ou queimaduras.
e. Não use uma bateria ou ferramenta que esteja danificada ou tenha sido modificada. Baterias danificadas ou que tenham sido modificadas podem apresentar um comportamento imprevisível, resultando em incêndio, explosão ou risco de ferimentos.
f. Não exponha uma bateria ou ferramenta a temperaturas excessivas ou um incêndio. A exposição a um incêndio ou a uma temperatura acima de 130 °C pode provocar explosão.
g. Siga todas as instruções de carregamento e não carregue a bateria ou ferramenta fora da faixa de temperatura especificada nas instruções. O carregamento efetuado impropriamente ou a temperaturas fora da faixa especificada pode danificar a bateria e aumentar o risco de incêndio.

6. Manutenção

a. A ferramenta elétrica deve ser reparada por técnicos qualificados, apenas com peças sobressalentes idênticas, para assegurar que a segurança da ferramenta elétrica é mantida.
b. Nunca efetue a manutenção de baterias danificadas. A manutenção de baterias somente deve ser efetuada pelo fabricante ou por prestadores de serviços autorizados.

• Instruções importantes de segurança e operação para a bateria e carregador. Antes de usar o carregador, ler todas as instruções e avisos no carregador, conjunto de baterias e na ferramenta.
• Se a caixa do conjunto de baterias apresenta rachas ou danos, não inserir no carregador. Há o perigo de choques elétricos ou eletrocussão.
• Não permitir penetração do líquido para o interior do carregador. Pode resultar em choques elétricos.
• O carregador não está previsto para qualquer outro tipo de utilização do que carregar baterias recarregáveis.

• Não colocar objetos por cima do carregador, nem próximo de fontes de calor, nem deve colocar o carregador sobre uma superfície macia que possa resultar em calor interno excessivo.

• Assegurar que o fio elétrico está posicionado de forma a ninguém o possa pisar ou tropeçar, ou de outra forma o danificar ou esforçar demasiado.

• Não usar se o carregador se receber algum impacto, ou se o deixar cair, ou se estiver de outra forma danificado.
• Não guardar nem usar a ferramenta e o conjunto de baterias em locais onde a temperatura possa atingir 50°C (122°F).
• O carregador foi concebido para operar com potência doméstica normal (100–240 VAC). Não tentar usar com outra tensão.
• Crianças devem ser supervisionadas para não brincarem com a máquina.

Avisos adicionais de segurança

• Certifique-se sempre de que a peça a ser lixada está fixada com firmeza no local.
• Remover sempre a bateria antes de transportar a ferramenta.
• Não deixe que a ferramenta acelere livremente sem tomar precauções para proteger pessoas e objetos próximos, caso o abrasivo ou outras peças móveis se soltem.
• Leia todas as instruções antes de usar esta ferramenta. Todos os operadores devem ser completamente treinados quanto à operação correta e segura desta ferramenta.
• Toda a manutenção deve ser realizada por uma equipe treinada. Para obter assistência, entre em contato com um centro de serviços Mirka autorizado.
• Se tiver a impressão de que a ferramenta está funcionando de forma incorreta, interrompa o uso imediatamente e providencie a manutenção e o reparo.
• Desligar sempre da fonte de alimentação antes de trocar o abrasivo.
• Nunca transportar, guardar ou deixar a ferramenta sem vigilância com a fonte de alimentação ligada.
• Mantenha as mãos longe do suporte giratório durante o uso.
• Usar sempre o equipamento de proteção individual, de acordo com as instruções do fabricante e das normas locais/nacionais
  para usar esta ferramenta.
• Ler a Ficha de dados de segurança dos materiais (MSDS) sobre a superfície de trabalho.
• Se sentir algum desconforto físico na mão ou no pulso, parar de trabalhar e procurar assistência médica. Podem ocorrer lesões nas
  mãos, pulsos e braços como resultado de tarefas ou movimentos repetitivos, assim como de exposição excessiva a vibrações.

Informações adicionais na bateria e no carregador

- Nunca tentar abrir o conjunto da bateria, seja qual for o motivo. Se a caixa de plástico do conjunto da bateria partir ou rachar, interromper imediatamente a sua utilização e não recarregar.

Avisos adicionais

Algumas poeiras produzidas ao lixar, serrar, esmerilhar, perfurar e realizar outras atividades de construção contêm substâncias químicas que reconhecidamente causam câncer, malformação congênita ou outros danos à reprodução. Alguns exemplos dessas substâncias químicas:

• chumbo de tintas à base de chumbo;
• sílica cristalina de tijolos, cimento e outros produtos de alvenaria; e
• arsênico e cromo de madeiras quimicamente tratadas.

O risco causado por essas exposições varia conforme a frequência com a qual você realiza estes tipos de trabalho. Para reduzir a exposição a essas substâncias químicas: trabalhe em uma área bem ventilada e use equipamentos de segurança aprovados, como as máscaras de proteção contra poeira feitas especificamente para filtrar partículas microscópicas.

Dados técnicos

e		FBS-B 13FBS-B 10Mirka
		12 VDC12 VDCTensão
Velocidade	2200 –18000 rpm	2200 –18000 rpm
Peso (somente a ferramenta)	0,70 kg	0,74 kg
Tamanho da cinta	10 x 330 mm	13 x 457 mm
Velocidade da cinta	2,6 – 20,5 m/s	2,5 – 19,6 m/s

Carregador da bateria	Mirka BCA 108
Potência	100–240 VAC, 50–60Hz
Tempo de carregamento	< 50 min (2,5 Ah)< 100 min (5,0 Ah)
Taxa de temperatura de armazenagem	-20 °C – 80 °C
Temperatura de carregamento	4 °C – 40 °C
Dimensões	191 x 102 x 86 mm0,66 kgPeso
	II /Grau de proteção

Conjunto da bateria	Mirka BPA 10825	Mirka BPA 10850	Mirka BPA 11125	Mirka BPA 11150
	Li-ion	Li-ion	Li-ion	RecarregávelRecarregávelRecarregável
Tensão da bateria	10,8 VDC	10,8 VDC	11,1 VDC	11,1 VDC
Capacidade	2,5 Ah / 27,0 Wh	5,0 Ah / 54,0 Wh	2,5 Ah / 27,75 Wh	5,0 Ah / 55,5 Wh
Peso	0,18 kg	0,38 kg	0,18 kg	0,38 kg
Bateria inteligente	Sim	Sim	Sim	Sim

Informações sobre ruído e vibração

Os valores medidos podem ser usados para comparar uma ferramenta com outra em uma avaliação preliminar de exposição.

Cordless	FBS-B 10	FBS-B 13
Nível de pressão sonora (LpA)	72,0 dB(A)	72,0 dB(A)
Nível de potência sonora (LWA)	80,0 dB(A)	80,0 dB(A)
Incerteza de medição de som KWA	3,0 dB(A)	3,0 dB(A)
Valor de emissão de vibração ah*	3,125 m/s2	3,125 m/s2
Incerteza de emissão de vibração KPA*	1,5 m/s2	1,5 m/s2

As especificações estão sujeitas a alteração sem aviso prévio. A linha de modelos pode variar entre os mercados.

* Os valores informados na tabela são derivados de testes de laboratório em conformidade com os códigos e normas declarados e não são suficientes para a avaliação dos riscos. Os valores medidos em um local de trabalho específico poderão ser mais altos do que os valores declarados. Os valores de exposição real e a quantidade de risco ou dano vivenciados por um indivíduo são exclusivos de cada situação e dependem do ambiente ao redor, da forma como o indivíduo opera a máquina, do material específico sendo trabalhado, do desenho da estação de trabalho e do tempo de exposição e da condição física do usuário. A Mirka Ltd não aceita qualquer responsabilidade pelas consequências do uso dos valores declarados, em vez dos valores de exposição reais, para qualquer avaliação de riscos individuais.

Outras informações sobre saúde e segurança ocupacionais podem ser obtidas nos sites a seguir:

https://osha.europa.eu/en (Europa) ou http://www.osha.gov (EUA)

Uso adequado da ferramenta

Esta lixadeira foi projetada para lixar todos os tipos de materiais, ou seja, pinturas, metais, madeira, compósitos, plástico, etc., usando abrasivos destinados especialmente para esta finalidade. Não use esta lixadeira para nenhuma outra finalidade além da especificada sem consultar o fabricante ou o fornecedor autorizado do fabricante. Qualquer trabalho de manutenção ou reparo que exija abertura do alojamento do motor deve ser realizado somente por um centro de serviços autorizado.

Bateria e carregador

• O conjunto da bateria não está totalmente carregado na embalagem. Ler primeiro as instruções de segurança e carregar depois a bateria de acordo com as instruções.
• Para otimização da capacidade de carga, a bateria deve ser carregada a uma temperatura ambiente entre 18°C (64°F) e 24°C (75°F). Para evitar danificar o conjunto da bateria, não carregar o conjunto da bateria em locais onde a temperatura seja inferior a 4°C (39°F) ou superior 40°C (104°F).
• Para obter a vida útil mais longa possível da bateria, sugerimos o seguinte:
  – Guardar e carregar a bateria numa área fresca. Temperaturas acima ou abaixo da temperatura ambiente encurtam a vida útil da bateria.
  – Nunca guardar a bateria descarregada. Recarregar imediatamente depois de ficar descarregada.
• Todas as baterias perdem gradualmente a sua carga. Quanto mais alta for a temperatura, mais rapidamente perdem a carga.

Se vai guardar a bateria durante períodos prolongados sem usar, deve recarregar a bateria uma vez por mês. Esta prática prolonga a vida útil da bateria.

• Ligar o fio elétrico ao carregador e depois à tomada antes de inserir o conjunto da bateria. As três luzes de carregamento acendem-se durante dois segundos e depois apagam.
• Inserir o conjunto da bateria no carregador. As luzes começam a piscar durante 30 segundos.
• Durante o processo de recarregamento, as luzes de carregamento indicam o status da seguinte forma:
  – Três luzes de carregamento piscam em sequência durante o processo de carregamento.
• Totalmente carregada, as três luzes acendem com uma luz fixa.
• O processo de carregamento tem uma duração aproximada de 50 minutos para o conjunto da bateria BPA 10825/11125 e 100 minutos para o BPA 10850/11150.

OBSERVAÇÃO! Este carregador carrega apenas conjunto da baterias Mirka 12V.

OBSERVAÇÃO! Os tempos de carregamento podem ser mais longos, dependendo da temperatura ambiente e do estado da bateria.

Indicador LED do carregador de BCA 108

LED
3
2
1
Status	(Ti je)	( .	( .	Cha hed	Over te °erature	Ba (s###) re

Diagnóstico do carregador

O carregador indica se:

• Um conjunto da bateria está sobreaquecido. As três luzes de carregamento começam a piscar. Retirar a bateria e deixar arrefecer durante 15 a 30 minutos; inserir novamente.
• Ocorreu uma avaria na bateria ou no carregador. Duas luzes de carregamento começam a piscar. Retirar a bateria e deixar arrefecer. Inserir novamente o conjunto da bateria no carregador. Se as duas luzes continuarem a piscar, pode ser necessário entregar a bateria ou o carregador para manutenção.

Como começar

1. Ao desembalar a ferramenta, certifique-se de que ela está intacta, completa e que não foi danificada durante o transporte. Nunca use uma ferramenta danificada.
2. Certifique-se de que o braço tensor está corretamente acoplado à ferramenta e de que tampa protetora térmica de plástico, a proteção de borracha e outras peças estão corretamente montadas no braço tensor.

Montagem do braço tensor FBS-B 10 na ferramenta:

Certifique-se de que o orifício de fixação está alinhado concentricamente ena perpendicular com a manga de metal da ferramenta e que a porca de orelhas está aberta.

As duas setas no corpo da ferramenta e na tampa térmica do braço tensor devem estar apontando uma para a outra.

Empurre levemente o braço até ficar totalmente encostado ao alojamento de plástico, certifique-se de que o limitador plástico em ângulo encaixa no braço tensor, posicione o braço conforme o ângulo desejado e pressione a porca de orelhas.

O braço pode ser fixo em qualquer ângulo desejado, de acordo com o intervalo de ajuste (-90° a 90°).

Montagem do braço tensor FBS-B 13 na ferramenta:

Certifique-se de que o orifício de fixação está alinhado concentricamente e na perpendicular com a manga de metal da ferramenta e que a porca hexagonal de 3 mm está aberta.

Verifique se a pequena peça de tensionamento está corretamente alinhada de modo a impedir que a superfície de tensionamento da ferramenta seja danificada durante a montagem.

Empurre levemente o braço até ficar totalmente encostado ao alojamento de plástico, certifique-se de que o limitador plástico em ângulo encaixa no braço tensor, posicione o braço conforme o ângulo desejado e pressione a porca hexagonal.

O braço pode ser fixo em qualquer ângulo desejado, de acordo com o intervalo de ajuste (-90° a 90°).

1. Montar o conjunto da bateria totalmente carregado na máquina de lixar até encaixar no lugar com um clique.

Instruções de operação

• A ferramenta está prevista para ser operada como uma ferramenta portátil. A ferramenta pode ser usada em qualquer posição.
• Escolha uma cinta abrasiva adequada e instale-a na ferramenta. Certifique-se de que o abrasivo esteja centralizado na ponta da polia e faça o ajuste do alinhamento na FBS-B 10 usando a pequena porca hexagonal; na FBS-B 13, faça esse ajuste usando o botão de plástico do lado do braço tensor.

• A máquina de lixar pode agora ser ativada/ligada. Premir o interruptor gatilho para iniciar.
• A máquina de lixar funciona e mantém-se em modo ativo enquanto o gatilho estiver premido. A máquina para depois de soltar o gatilho, mas continua em modo ativo durante um curto período antes de desativar/desligar automaticamente.
• Quando a máquina de lixar estiver em modo ativo, o LED direito fica verde.
• Em modo ativo, o LED esquerdo mostra o status da bateria:

Verde: O nível de carga da bateria está OK.

Intermitente em verde/vermelho: O nível de carga da bateria está fraco.

Vermelho: Tensão da bateria demasiado baixa. A máquina de lixar não está operacional.

• A ferramenta tem dois modos de controle de velocidade. No modo padrão, a velocidade pode ser ajustada linearmente mudando a posição do gatilho. No outro modo, a velocidade permanece fixa na rpm máxima definida quando a ferramenta está funcionando. Quando os botões rpm+ e rpm- forem pressionados simultaneamente, com a ferramenta no modo ativo, a ferramenta alternará entre os dois modos de controle.
• No modo ativo, a rpm máxima pode ser ajustada pressionando os botões rpm+ ou rpm—na empunhadura da ferramenta. A rpm pode ser ajustada em etapas de 2.200, 4.000, 6.000, 9.000, 12.000, 15.000 e 17.000 rpm.

• A rpm pode ser bloqueada para impedir a mudança acidental de rpm. Para bloquear a rpm:

• Aguarde até a lixadeira não estar no modo ativo.

• Pressione simultaneamente e mantenha pressionados os botões rpm+ e rpm-, e então pressione o gatilho de acionamento.
• Repita este processo para desbloquear a rpm.

Se pressionar rpm+ ou rpm- com a rpm bloqueada, o LED direito piscará em vermelho duas vezes e a rpm não mudará.

- Ao lixar, sempre coloque a ferramenta próxima à superfície de trabalho antes de ativá-la. Sempre retire a ferramenta da superfície de trabalho antes de desligá-la. Isso evitará o cinzelamento da superfície de trabalho devido ao excesso de velocidade do abrasivo.

- Quando o lixamento estiver concluído, remova a bateria da lixadeira pressionando simultaneamente os botões em ambos os lados e removendo a bateria da ferramenta. Carregue a bateria.

Luz de trabalho

Cuidado: Não olhe diretamente para a luz de trabalho!

Esta ferramenta está equipada com luz de trabalho fixada em um ângulo de 30° para a frente.

Pressione o gatilho de acionamento para ativar a luz de trabalho.

A luz seapagaráautomaticamente 60 segundosapós soltar o gatilho de acionamento.

Bluetooth

Esta ferramenta está equipada com a tecnologia de baixa energia Bluetooth® e pode ser conectada ao aplicativo myMirka, a partir do qual é possível acessar funcionalidades adicionais da ferramenta. Para obter mais informações sobre a funcionalidade do aplicativo e se o mesmo se encontra disponível em seu país, acesse www.mirka.com/mymirka

Ative o Bluetooth em sua Mirka® FBS-B 10 e 13 da seguinte maneira:

1. Ligar a bateria à ferramenta.
2. Manter premido o botão rpm+ ao mesmo tempo que ativa a ferramenta no interruptor gatilho.
3. O LED do meio fica a piscar a verde, para indicar que o Bluetooth está ativo e pronto para conectar.
4. O LED do meio fica aceso a verde quando a ferramenta é conectada a outro aparelho Bluetooth.
5. O Bluetooth é desativado quando a ferramenta é desativada/desligada.

OBSERVAÇÃO! Se o aplicativo não estiver instalado ou se não estiver disponível em seu país, o Bluetooth não deve ser ativado.

A marca e os logotipos da palavra Bluetooth* são marcas comerciais registradas pertencentes à Bluetooth SIG, Inc., e qualquer uso de tais marcas pela Mirka Ltd é efetuado sob licença. Outras marcas comerciais e nomes comerciais são aqueles dos respectivos proprietários.

Regulamento Anatel sobre equipamentos de Radiocomunicação de Radiação Restrita (Resolução nº 680): "Este equipamento não tem direito à proteção contra interferência prejudicial e não pode causar interferência em sistemas devidamente autorizados". Para maiores informações, consulte o site da ANATEL www.gov.br/anatel/pt-br/

Manutenção

Antes da manutenção, remover sempre primeiro a bateria! Utilize apenas peças sobressalentes originais Mirka!

Substituição da cinta FBS-B 10

Remova a bateria.

Empurre o braço tensor em direção à tampa protetora de aço para liberar o dispositivo de travamento.

Troque a cinta, certifique-se de que a cinta esteja centralizada.

Pressione odispositivo de travamento no braço tensor em direção à tampa protetora de aço para aplicar a tensão.

Substituição da cinta FBS-B 13

Pressione a placa para afrouxar a tensão da cinta. Mantenha a placa pressionada para trocar a cinta, certifique-se de que a cinta esteja centralizada. Solte a placa de pressão para aplicar a tensão.

Limpar

Usar uma escova macia para remover poeira acumulada. Usar óculos de proteção para proteger os olhos durante a limpeza.

Se for necessário limpar a caixa da ferramenta, usar um pano limpo húmido. Pode ser usado um detergente suave.

AVISO Nunca usar álcool, petróleo ou outros produtos de limpeza. Nunca usar produtos cáusticos para limpar peças de plástico.

Instruções de limpeza do carregador

Usar um pano ou uma escova não metálica para remover sujidade e gordura do exterior do carregador. Não usar água ou outros produtos de limpeza.

Manutenção adicional

A manutenção sempre deve ser efetuada por pessoal treinado. Para manter a garantia da ferramenta em vigor e assegurar a segurança e o funcionamento ideais da mesma, a manutenção sempre deve ser efetuada por um centro de serviços Mirka autorizado. Para localizar seu centro de serviços Mirka autorizado, entre em contato com a central de atendimento ao cliente da Mirka, com seu revendedor autorizado Mirka ou acesse www.mirka.com

Guia de solução de problemas

		SoluçãoPossível causaSintoma
O LED direito não acende quando o gatilho é premido.	O conjunto da bateria não está bem fixo na ferramenta.A bateria está totalmente descarregada.	Inserir corretamente a bateria.Carregar a bateria.
O LED (direito) da lixadeira está vermelho e a lixadeira reduz para a velocidade mínima durante o lixamento.	A temperatura da lixadeira está muito alta.Carga muito pesada por muito tempo.	Reduza a carga da lixadeira por alguns momentos e ela deverá acelerar novamente.
O LED (direito) da lixadeira está vermelho e a rpm foi levemente reduzida.	Carga muito pesada por pouco tempo.	Utilize uma carga mais leve e o LED (direito) ficará verdeautomaticamente.
O LED esquerdo acende a vermelho e a máquina não funciona.	A tensão da bateria está demasiado baixa.	Carregar a bateria.
O LED esquerdo da ferramentaestá a piscar a vermelho, apesar de a bateriaestar totalmentecarregada.	obter diagnósticos.	Substitua a bateria.Falha da bateria. Use o Aplicativ
O LED esquerdo da ferramenta está verde, indicando nível normal de bateria, e a bateria está corretamente conectada, mas a ferramenta não se inicia.	Falha na ferramenta.	Entre em contato com o centro de serviços Mirka.

Informações sobre o descarte

PERIGO

Faça com que ferramentas elétricas desnecessárias fiquem inutilizáveis removendo o cabo de energia.

Observe as regulamentações específicas de cada país em relação ao descarte e à reciclagem de máquinas, embalagens e acessórios fora de uso.

Somente para UE: não descarte ferramentas elétricas no lixo doméstico. De acordo com as diretivas europeias relativas a resíduos de equipamentos elétricos e eletrônicos e à sua implementação em conformidade com a legislação nacional, as ferramentas elétricas que atingiram o fim de sua vida útil devem ser coletadas separadamente e encaminhadas a uma unidade de reciclagem compatível com o ambiente.

Para obter mais informações sobre REACH, RoHS e nossa responsabilidade social corporativa, acesse www.mirka.com
