用户手册 FBS-B 13 Mirka

根据我们的唯一责任声明，Mirka® 产品（如下所列，特定型号请参见“技术数据”表）（与此声明相关）符合以下标准或其他规范性文件：EN 62841-1:2015+AC:2015+A11:2022·EN 62841-2-4:2014+AC:2015·EN 55014-1:2021·EN 55014-2:2021·EN 300 328 V2.2.2·EN 301 489-1 V2.2.3·EN 301 489-17 V3.2.4 和 EN IEC 63000:2018（依据 2006/42/EC·2014/53/EU·2011/65/EU·2015/863/EU 和 2012/19/EU 条例）。电池充电器符合以下标准和指令：EN 60335-1:2012/A15:2021·EN 60335-2-29:2021/A1:2021·EN 62233:2008·EN 55014-1:2017·EN 55014-2:2015·EN 61000-3-2:2014·EN 61000-3-3:2013 和 EN IEC 63000:2018（依据 2014/35/EU·2014/30/EU·2011/65/EU·2015/863/EU 和 2012/19/EU 条例）。

产品：Mirka®FBS-B 10 和 13

Jeppo 2024 年 02 月 01 日

发布地点和日期

公司

Stefan Sjöberg，首席执

行官

制造商/供应商

Mirka Ltd

66850 Jeppo, Finland

电话 [phone]

传真 [phone]

www.mirka.com

原始说明译文。我们保留不经事先通知而更改本手册的权利。

重要注意事项

在安装、操作、或维护该工具之前，请仔细阅读这些安全和操作说明。将这些说明保存在安全且方便取用的位置。请阅读并遵守国家及地方政府的相关规定

注意：Mirka 产品的开发从未间断。有关该等说明的最新版本，请访问 mirka.com。

所需的人员安全设备

佩戴口罩佩戴安全手套佩戴

符号

符合欧盟相关标准

符合英国相关法规

符合中国 RoHS 要求

符合澳大利亚和新西兰RCM要求

符合欧亚经济联盟符合性要求

符合巴西符合性要求

警告：可能会导致死亡或重伤和/或财产损失的潜在危险情况。

注意：可能会导致轻伤或中等程度伤害和/或财产损失的潜在危险情况。

产品所含有害物质的名称和含量

铅(PB)	汞(Hg)	镉(Cd)	六价铬(Cr(VI))	多溴联苯(PBB)	多溴联苯醚(PBDE)
					OOOOOO外壳金属部分
					OOOOOO外壳非金属部分
					OOOOOO机械传动装置
					OOOOOO电机部件
					OOOOOX控制部件
					OOOOOO附属品
					OOOOOO配件
					OOOOOO连接头
					OOOOOO电源线*1
					OOOOOO电池系统*2

本表是根据 SJ/T 11364 的条款编制的。

O：表示所述有害物质在此部件所有均质材料中的含量低于GB/T26572规定的限值。

X：表示所述有害物质在此部件用到的至少一种均质材料中的含量超过 GBZT 26572 规定的限值。（企业可根据实际需要，在此方框中对标为“X”的内容作进一步技术说明）。

业内没有成熟的替代品，且符合欧盟 RoHS 指令的环保要求。

*1适用于使用电源线连接电源并供电的产品。

*2适用于由可充电电池供电的产品。

请参阅产品手册，了解产品在环保使用期限内的使用条件。

电动工具通用安全注意事项

警告阅读所有安全警告和说明。不遵守安全警告和说明可能引发触电、火灾和/或严重受伤。

保存所有警告和指南，以备日后查阅以下所有警告中所提到的“电动工具”指交流电驱动（有线）或者电池供电（无线）的电动工具。

1. 工作区域的安全

a. 保持工作区域干净整洁，照明充足。阴暗和杂乱的区域容易引发事故。
b. 不得在爆炸性环境中使用本电动工具，如存在易燃液体、气体或粉尘的情况下。电动工具产生的火花可能会引燃粉尘或烟雾。
c. 操作电动工具时请勿让儿童和旁人靠近。分神会导致您失去控制。

2. 电气安全

a. 电动工具插头必须与插座匹配。绝不要以任何方式改动插头。切勿将任何适配器插头与接地电动工具一起使用。未经改装的插头和配套插座能降低触电风险。
b. 避免身体与管道、散热器、炉灶和冰箱等接地表面接触。如果身体触地或着地，触电风险将增加。
c. 不得将电动工具暴露在雨中或者潮湿环境下。动工具进水后会增加触电风险。
d. 不得滥用电线。切勿使用电线搬动、拉动或拔出电动工具的插头。务必保证电线远离热源、油、锋利刃具和活动件。受损或缠绕的电线会增加触电风险。
e. 在户外使用电动工具时，请配备适用于户外操作的延长线。使用户外专用延长线可降低触电风险。
f. 如果不得不在潮湿环境下使用电动工具，则应使用带有泄漏电路断路器（RCD）的电源。使用 RCD 可降低触电风险。

3. 人身安全

a. 在操作电动工具时，应随时保持警惕，留意自己的操作并运用常识判断工作情况。切勿在疲劳时或服用毒品、酒精或药物的情况下使用电动工具。在操作电动工具期间，一时疏忽可能造成严重人身伤害。

b. 使用个人防护装备。始终佩戴护目镜。在适宜条件下使用如防尘面具、防滑安全鞋、安全帽和听力保护装备等防护用具可以降低人身伤害风险。
c. 防止意外启动。在连接电源和/或电池组、拿起或移动工具前，请务必确保开关处于关闭状态。手持电动工具时将手放在开关位置，或在开关处于开开启状态下接通连电源，均易引发生事故。
d. 在开启电动工具之前，请取下所有调整键或扳手。将扳手或调整键留在电动工具的旋转部分上可能会造成人身伤害。
e. 身体不得过度伸展。始终要保持合适的立足点和平衡。保持该姿态可在发生意外时更好地控制电动工具。
f. 穿戴正确。不得穿宽松的衣服或佩戴首饰。保持头发、衣服和手套远离移动的零件。宽松的衣服、首饰或长发会被移动的零件挂住。
g. 如果提供了吸尘装置和集尘设施的通电设备，需确保妥当连接和正确使用此类设备。使用集尘装置可以降低粉尘危害。
h. 请勿因经常使用工具，自以为精通工具操作方法而忽视安全规定。草率行事会在瞬间造成严重伤害。

4. 电动工具的使用和保养

a. 请勿超负荷使用电动工具。根据用途选择正确的电动工具。按设计的功率操作电动工具，可以更好、更安全地完成工作。
b. 请勿使用开关无法开启或关闭的电动工具。不能通过开关控制的电动工具存在危险，必须及时修理。
c. 在进行任何调整、更换配件或存放电动工具之前，请先拔下电源插头和/或从电动工具中取出电池组。相关安全措施可以降低意外启动电动工具的风险。
d. 请将闲置的电动工具存放在儿童接触不到的地方。凡不熟悉此类电动工具或未熟读相关操作说明的人员，不得操作此类电动工具。未经培训的人员使用电动工具存在危险。
e. 维护电动工具和配件。检查活动部件是否错位或固定，部件是否破损，以及是否存在任何其他可能影响工具运行的情况。请将损坏的工具修好后再使用。很多事故的起因都是工具维护不善。
f. 保证切割工具锋利整洁。带有切削刃的切割工具在得到妥善保养后，不易出现粘连，且容易控制。
g. 结合工作环境和工作内容，根据说明指引选用电动工具、配件和刀具等等。不按照设计用途使用电动工具可能会出现危险情况。
h. 保证手柄和抓握表面干燥、整洁且无油脂。发生意外情况时，油滑的手柄和抓握表面会导致无法安全操控工具。

5. 电池工具使用和护理

a. 只能使用制造商指定的充电器充电。适合一种电池组类型的充电器在用于其他类型电池组时可能会产生火灾风险。
b. 仅使用带有专门指定电池组的电动工具。使用任何其他电池组都有可能会造成人身伤害和火灾风险。
c. 不使用电池组时，使其远离其他金属物体，如回形针、硬币、钥匙、钉子、螺丝或其他小金属物体，这些物体可以将两个端子连接在一起。短接电池端子可能会导致灼伤或火灾。
d. 如果滥用电池组，液体可能会从电池中喷出；避免接触。如果不慎接触，请用水冲洗。如果液体接触到眼睛，请寻求医疗救助。从电池中喷出的液体可能会造成刺激或灼伤。
e. 请勿使用损坏或改装的电池组或工具。损坏或改装的电池可能表现出不可预测的行为，进而导致火灾、爆炸或受伤风险。
f. 请勿将电池组或工具暴露于明火或高温环境。暴露于明火或130℃以上的高温环境可能会引起爆炸。
g. 请遵循所有充电说明，请勿在说明书规定温度范围之外给电池组或工具充电。充电不当或超出规定温度范围都可能损坏电池，并增加火灾风险。

6. 维修

a. 应由专业维修人员使用相同替换件修理电动工具。这样可以确保所维修的电动工具的安全性。
b. 请勿维修损坏的电池组。电池组只能由制造商或授权服务提供商维修

电池组和充电器安全规则

• 电池和充电器的重要安全和操作说明。使用充电器之前，请阅读充电器、电池组和工具上的所有说明和警告。
• 如果电池组外壳破裂或损坏，切勿插入充电器。会出现电击或触电身亡的危险。
• 确保充电器内不会进入任何液体。否则可能导致电击。
• 本充电器只能对充电电池进行充电，不得用作其他任何用途。
• 切勿在充电器上放置任何物体，切勿把充电器置于任何热源附近或任何软接触表面，否则可能导致充电器内部过热。
• 确保电源线放置合适，不得踩踏，不得牵绊人员，否则可能导致损坏或压力过大。
• 如果充电器受到重击、掉落或其他任何损坏，切勿使用充电器。
• 切勿在温度达到或超过 50^ C (122°F) 的环境下存放或使用工具和电池组。
• 充电器适用于标准家用电源 (100-240 VAC)。切勿连接到任何其他电压。
• 监管儿童，防止他们玩耍设备

zh

其他安全警告

• 始终确保牢牢固定待砂磨的工件。
• 在运输工具途中，务必要推出电池。
• 在未采取预防措施的情况下，切勿允许工具空载，以保护周围的人或物不会因磨料或其他移动零件松动而受影响。
  · 使用本工具前请阅读所有说明。所有操作人员必须经过全面培训，知道如何正确、安全使用本工具。
  · 所有维护工作都必须由经过培训的人员执行。如需维修，请联系Mirka授权维修中心。
• 如果本工具存在故障迹象，请立即停止使用并安排检修和维修。
  · 在更换磨料前应始终断开电源
• 携带、存放或无人看管工具时切勿接通电源。
• 使用期间双手费远离旋转垫。
• 在使用本工具时，必须按照制造商的说明和地方/国家标准来佩戴所需的个人安全防护设备。
  · 阅读工作台面的材料安全数据表(MSDS)。
  如果感到任何的手部/腕部不适，请停止工作并马上就医。重复性的工作，
  运动和过度震动会导致手部、胸部和胳膊受伤。

电池和充电器的其他信息

不得以任何原因打开电池组。如果电池组的塑料外壳损坏或破裂，立即停止使用，而且不得充电。

其他警告

电动打磨、饭、研磨、钻孔和其他建筑活动产生的一些粉尘含有已知会引发癌症，先天缺陷或其他生殖危害的化学物质。这些化学物质包括诸如：

- 来自铝基油漆的粉

- 来自砖和水泥以及其他砖石结构产品的结晶二氧化硅，以及

- 来自化学处理木材的砷和铬。

您接触这些化学品面临的风险取决于您从事这类工作的频率。为减少您与这些化学品的接触：在通风良好的区域工作，并使用经批准的安全设备工作，比如专为过滤神微小粒子设计的防尘面罩。

技术数据

				可充电可充电可充电可充电类型锂离子锂离子锂离子
电池电压	10,8 VDC	10,8 VDC	11,1 VDC	11,1 VDC
容量	2,5 Ah / 27,0 Wh	5,0 Ah / 54,0 Wh	2,5 Ah / 27,75 Wh	5,0 Ah / 55,5 Wh
重量	0,18 kg	0,38 kg	0,18 kg	0,38 kg
				是是是是智能电池

噪音和振动信息

测量值可用于不同的工具，以及初步评估暴露的情况。

声压电平 (L	72,0 dB(A)	72,0 dB(A)
声功率电平 (L	80,0 dB(A)	80,0 dB(A)
声测量不确定度 K	3,0 dB(A)	3,0 dB(A)
振动排放值 ah*	3,125 m2/s	3,125 m2/s
振动排放不确定度 KPA*	1,5 m2/s	1,5 m2/s

规格如有变更，恕不另行通知。不同市场可用的型号范围可能有所不同。

* 表中所列值来自根据所述法规和标准进行的实验室测试，并不足以进行风险评估。在特定工作场所中测得的值可能比声明的值要大。实际接触值和个人受到的风险或伤害等级在每种情况下都不同，具体取决于周围的环境、个人工作的方式、加工的特定材料、工作站设计以及用户的接触时间和身体状况。对于使用声明值而不是实际接触值来对个人风险进行评估而导致的后果，Mirka Ltd将不承担任何责任。

更多职业健康和安全信息，请参见以下网站：

https://osha.europa.eu/en（欧洲）或http://www.osha.gov（美国）

正确使用工具

本砂磨机专为使用专用磨料对各种类型的材料（例如漆面、金属、木材、复合材料、塑料等）进行打磨而设计。在没有咨询制造商或其授权供应商的情况下，不得将本砂磨机用于指定用途以外的其他用途。任何需要打开电机外壳才能进行的维护或修理仅可由授权维修中心执行。

电池和充电器

• 电池组在充电盒外不能完全充电。首先阅读安全说明，然后根据说明进行充电。
• 为确保最佳充电容量，电池应在 18^ (64°F) 至 24^ (75°F) 的环境温度下充电。为防止损坏电池组，请勿在温度低于 4^ (39°F) 或高于 40^ (104°F) 的环境下对电池组进行充电。
• 为确保最长电池寿命，我们提出以下建议：

- 在凉爽的地方存放电池并进行充电。温度高于或低于正常室温都会缩短电池寿命。

- 所有电池都会缓慢放电。温度越高，放电越快。

如果长期不使用工具，需每月进行充电。这样可延长电池寿命。

充电步骤

• 连接电源线到充电器，然后连接插座，接着插入电池组。全部三个充电指示灯亮起两秒，然后熄灭。
• 将电池组插入充电器。灯将在 30 秒内开始闪烁。
• 充电过程中，充电指示灯所示充电状态如下：

- 充电过程中，三个充电指示灯依次闪烁。

- 充电完成，三个充电指示灯全部保持亮起。

- BPA 10825/11125 电池组充电过程将持续 50 分钟，BPA 10850/11150 电池组充电过程将持续 100 分钟。

本充电器只可对 Mirka 12V 电池组进行充电。

根据环境温度和电池使用状况的不同，充电时间可能延长。

BCA 108 充电器的 LED 指示状态说明

充电器诊断

充电器在下列情况下发出指示：

- 电池组过热。全部三个充电指示灯闪烁。取出电池，散热15-30分钟后重新插入。

- 电池或充电器发生故障。两个充电指示灯闪烁。取出电池，进行散热。重新把电池组插入充电器。如果两个充电指示灯依然闪烁，电池或充电器可能需要维修。

入门指南

1. 拆开工具包装时，确保其保持原封、完整，并且运输途中没有造成损坏。绝不要使用损坏的工具。
2. 确保张力臂正确连接到工具上，同时确保塑料隔热保护罩、橡胶防护罩和其他部件正确安装到张力臂上。

FBS-B 10 张力臂在工具上的安装：

确保夹紧孔与工具金属套筒同心垂直，且翼螺母打开。

工具本体和张力臂隔热罩上的两个箭头应指向彼此。轻轻地将张力臂推到塑料外壳上，确保塑料倾斜角限制器插入张力臂，然后将张力臂定位到所需的角度，拧紧翼螺母。

张力臂可在调节范围（-90°至90°）内以任意角度固定。

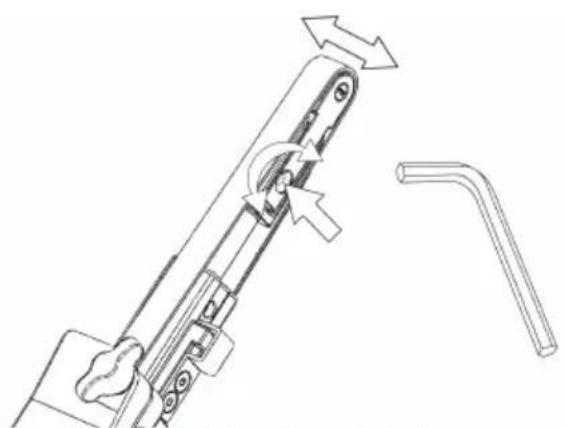

确保夹紧孔与工具金属套筒同心垂直，且3mm的六角螺母打开。

检查小型拉伸零件是否正确对齐，以防在装配过程中损坏工具的拉伸资。

轻轻地将张力臂推到塑料外壳上，确保塑料倾斜角限制器插入张力臂，然后将张力臂定位到所需的角度，拧紧六角螺母。

张力管可在调节范围（90°至90°）内以任意角度图

• 现在可以激活/打开砂磨机，按下开关启动。
• 按下开关，砂磨机就会持续运转，并保持激活模式。释放开关触发器后，砂磨机停止运转，但在短时间内继续保持激活模式，直到自动停止/关闭。
• 砂磨机在激活模式时，右侧LED灯呈绿色亮起。
• 在激活模式，左侧LED灯显示电池状态：

绿：电池电量正常。

绿色/红色闪烁：电池电量不足。

红：电池电量太低。砂磨机无法运转。

• 工具有两种速度控制模式。在默认模式下，移动开关位置即可线性调节速度。在另一种模式下，工具运行时速度会固定在设定的最大 RPM 值上。工具处于激活模式时，同时按下 RPM+ 和 RPM- 按钮，工具会在两种模式间切换。
• 在激活模式下，最大 RPM 可通过按下工具手柄上的 RPM+ 或 RPM- 按钮进行调整。RPM 可调整为 2,200、4,000、6,000、9,000、12,000、15,000 和 17,000 RPM。

• RPM 可锁定，以防意外更改。锁定 RPM 的方法：

• 等到砂磨机不再处于激活模式。

• 同时按住 RPM+ 和 RPM- 按钮，然后拉起开关。
• 重复此操作即可解除 RPM 锁定。

RPM 锁定时按下 RPM+ 或 RPM-，右侧的 LED 闪烁两次红色，RPM 不会发生变化。

• 在进行砂磨时，工具须靠近工作台，然后再启动。必须先把工具拿下工作台，然后再停止。这可以预防由于磨料速度过快而导致作业表面出现凿孔。
• 打磨完成后，同时按下两侧的按钮，将电池取出工具，然后从砂磨机上取下电池。进行充电。

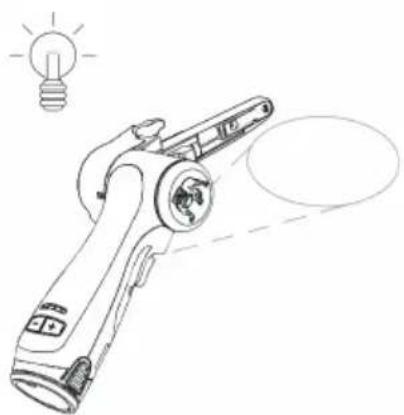

工作灯

小心：切勿直视工作灯！

此工具配有工作灯，前照角度固定为 30 度。

按下开关即可激活工作灯。

松开开关 60 秒后，工作灯自动熄灭。

Bluetooth

此工具搭载Bluetooth®（蓝牙）低能耗技术，可连接至MyMika应用，由此使用更多工具功能。如需有关应用功能的更多信息以及该应用在您所在国家/地区是否可用，请访问www.mirka.com/myminka

在Mirk's FBS-810和13上激活蓝牙的方法如下：

1. 荷电池连接至工具。
   2 按下并接住rpm+按钮，同时接开关按钮激活工具。
2. 中间的LED灯闪烁绿色时，表明蓝牙已激活，可以连接。
   4 中间的LED灯点亮绿色时，表明工具已连接至另一个蓝牙设备。
3. 工具停用 / 关闭时，蓝牙也会停用。

如未安装App或App在您所在国家/地区不可用，则不应激活蓝牙。

Bluetooth*文字标志和标识是Bluetooth SIG, Inc.所有的注册商标，Mirka Ltd对该等标志的任何使用，都是根据许可做出的。其他商标和商业名称都是其各自所有人的商标和商业名称。

维护

维护前请取出电池！

仅使用Mika原装备件！

更换砂带(FBS-B 10)

将张力臂上的锁止功能按向钢制保护罩，以接合张力。

更换砂带(FBS-B 13)

保持推板受压，以便更换砂带，确保砂带层中。

松开推板，以接合张力。

zh

其他服务

必须由经过培训的人员进行维修。要保持工具保修有效并确保最佳的工具安全和性能，必须由 Mirka 授权服务中心进行维修。要寻找当地的 Mirka 授权服务中心，请联系 Mirka 客户服务、您的 Mirka 经销商或登录 www.mirka.com。

故障排除指南

未亮起。		正确插入电池。电池组未正确连接到砂磨机。按进行充电。电池完全没电。
砂磨机LED灯(右)呈红色时,砂磨速度降至设置的最低速度。	砂磨机温度过高。长时间负载过重。	一段时间内减少砂磨机的负载,砂磨机的速度便会提高。
略微下降。	短时间负载过重。砂磨机LED(右)	燃料缸载,,RPM(右)灯将自动变为绿色。
停止运转。		进行充电。电池电压过低。左侧的LED灯呈红色更换电池。电池故障。请用App进行诊断。尽管联系Mirka服务中心。工具故障。工具左侧LED
灯仍呈红色闪烁。
电量正常,电池安装正确,但工具无法启动。

处置信息

危险

拔下电源线，使多余的电动工具不可使用。

遵守关于处理和循环利用废弃机器、包装和配件的国家/地区特定适用法规。

仅限欧盟：请勿将电动工具丢弃到家居废弃物中。为遵守关于废弃电子和电气设备的欧盟指令并依法实施，已达使用寿命的电动工具必须单独收集并送回环保回收站。

如需有关 REACH RoHS 和我们企业社会责任的更多信息，请访问 www.mirka.com
