INSTRUKCJA OBSŁUGI FBS-B 13 Mirka

Instrukcje dot. użytkowania....253pl

Deklaracja zgodności

Mirka Ltd, 66850 Jeppo, Finlandia

oświadcza, pod rygorem pełnej odpowiedzialności, że niżej wymienione produkty Mirka® (patrz „Dane Techniczne” dla danego modelu), których dotyczy niniejsza deklaracja, są zgodne z wymaganiami poniższych standardów oraz innych dokumentów normatywnych: EN 62841-1:2015+AC:2015+A11:2022, EN 62841-2-4:2014+AC:2015, EN 55014-1:2021, EN 55014-2:2021, EN 300 328 V2.2.2, EN 301 489-1 V2.2.3, EN 301 489-17 V3.2.4 oraz EN IEC 63000:2018 zgodnie z przepisami 2006/42/WE, 2014/53/UE, 2011/65/UE, 2015/863/UE i 2012/19/UE. Ładowarka do akumulatora jest zgodna z następującymi normami i dyrektywami: EN 60335-1:2012/A15:2021, EN 60335-2-29:2021/A1:2021, EN 62233:2008, EN 55014-1:2017, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-3:2013 oraz EN IEC 63000:2018 zgodnie z przepisami 2014/35/UE, 2014/30/UE, 2011/65/UE, 2015/863/UE i 2012/19/UE.

Produkty: Mirka® FBS-B 10 i 13

Jeppo, 01-02-2024 r. Miejsce i data wystawie- nia

Stefan Sjöberg, Dyrektor GeneralnyFirma

Producent/Dystrybutor

Mirka Ltd

66850 Jeppo, Finlandia

Tel. [phone]

Tłumaczenie oryginalnej wersji instrukcji. Zastrzegamy sobie prawo do zmiany treści podręcznika bez uprzedzenia.

Ważne!

Przed rozpoczęciem czynności takich jak montaż, eksploatacja i konserwacja urządzenia, należy dokładnie przeczytać instrukcję obsługi. Przechowuj instrukcję w bezpiecznym, łatwo dostępnym miejscu. Zapoznaj się i przestrzegaj lokalnych i krajowych przepisów.

Uwaga! Mirka stale rozwija swoje produkty. Jeśli chcesz uzyskać najnowszą aktualizację niniejszych instrukcji, odwiedź stronęinternetowąmirka.com.

Wymagane środki ochrony osobistej

Przeczytaj podręcznik użytkownika

Nośgogle ochronne

Nośochronnik stuchu

Nośrękawice ochronne

Nośmaskę przeciwpyłową

Symbole

	Produkt zgodny z odpowiednimi normami UE
	Produkt zgodny z odpowiednimi przepisami prawa brytyjskiego
	Produkt spełnia wymogi normy China RoHS
	Produkt zgodny z wymogami norm RCM obowiązującymi w Australii i Nowej Zelandii
	Produkt zgodny z euroazjatyckimi wymogami zgodności

Ostrzeżenie! Sytuacja potencjalnie niebezpieczna, grożąca śmierci lub poważnym uszczerbkiem na zdrowiu i/lub uszkodzeniem mienia.

Uwaga! Sytuacja potencjalnie niebezpieczna, grożąca niewielkim lub umiarkowanym uszczerbkiem na zdrowiu i/lub uszkodzeniem mienia.

Ostrzeżenia dot. Bezpiecznej Obsługi Elektronarzędzi

UWAGA! Należy zapoznać się ze wszystkimi wskazówkami bezpieczeństwa oraz instrukcjami. Nieprzestrzeganie wskazówek i instrukcji niesie ze sobą ryzyko porażenia prądem, wzniecenia pożaru i/lub doznania poważnych obrażeń.

Należy zachować wszystkie ostrzeżenia i instrukcje do wykorzystania w przyszłości. Termin „elektronarzędzie” w treści ostrzeżeń oznacza elektronarzędzie zasilane z sieci (przewodowe) lub elektronarzędzie zasilane baterią(bezprzewodowe).

1. Bezpieczeństwo w miejscu pracy

a. Miejsce pracy musi być czyste i prawidłowo oświetlone. Zagracone lub ciemne obszary sprzyjają wypadkom.
b. Nie korzystaj z elektronarzędzi w środowiskach, w których istnieje zagrożenie wybuchem, np. w pobliżu łatwopalnych cieczy, gazów lub pyłu. Elektronarzędzia wytwarzają iskry, które mogą spowodować zapłon pyłu lub oparów.
c. Przed korzystaniem z elektronarzędzia upewnij się, że w pobliżu nie ma dzieci ani innych osób postronnych. Rozproszenie Twojej uwagi może spowodować utratę kontroli nad urządzeniem.

2. Bezpieczeństwo elektryczne

a. Wtyczki elektronarzędzi muszą pasować do gniazdka. Wtyczki nie należy w żaden sposób modyfikować. Do zasilania uziemionych elektronarzędzi nie wolno używać przejściówek. Ryzyko porażenia prądem jest niższe, jeżeli wtyczki nie były modyfikowane i dobrze pasują do gniazd.
b. Należy unikać bezpośredniej styczności z uziemionymi powierzchniami, takimi jak rury, kaloryfery, piece i lodówki. Jeśli Twoje ciało jest uziemione, ryzyko porażenia prądem jest wyższe.
c. Nie należy wystawiać elektronarzędzi na deszcz lub działanie wilgoci. Wniknięcie wody do elektronarzędzia zwiększa ryzyko porażenia prądem.
d. Nie należy ciągnąć przewodu do oporu. Nigdy nie należy przenosić, ciągnąć ani odłącać elektronarzędzia, ciągnąć za przewód. Chronić przewód przed działaniem ciepła, namoknięciem olejem, ostrymi krawędziami i ruchomymi częściami. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia prądem.
e. Podczas użytkowania elektronarzędzia na zewnątrz należy stosować przedłużacz przystosowany do użytku na zewnątrz. Stosowanie przedłużacza przystosowanego do użytku na zewnątrz zmniejsza ryzyko porażenia prądem.
f. Jeśli nie można uniknąć używania elektronarzędzia w wilgotnym miejscu, należy zastosować zasilacz zabezpieczony wyłącznikiem różnicowoprądowym (RCD). Zastosowanie wyłącznika różnicowoprądowego zmniejsza ryzyko porażenia prądem.

3. Ochrona osobista

a. Podczas obsługi elektronarzędzia należy zachować czujność oraz postępować zgodnie z zasadami zdrowego rozsądku. Nie korzystaj z elektronarzędzia, jeśli jesteś zmęczony lub jeśli jesteś pod wpływem środków odurzających, alkoholu lub leków. Chwila nieuwagi podczas obsługi elektronarzędzia może spowodować poważne obrażenia ciała.
b. Należy stosować środki ochrony osobistej. Należy zawsze korzystać ze sprzętu do ochrony oczu. Sprzęt ochronny, taki jak maska przeciwpyłowa, antypoślizgowe obuwie ochronne, kask lub ochronnik słuchu, stosowany w odpowiednich warunkach, sprawi, że ewentualne urazy będą mniej dotkliwe.
c. Należy zabezpieczyć urządzenie przed przypadkowym uruchomieniem. Przed podłączeniem elektronarzędzia do źródła zasilania i/lub zamontowaniem akumulatora, a także podczas trzymania elektronarzędzia w ręce lub jego przenoszenia, należy upewnić się, że jest ono w pozycji wyłączonej. Przenoszenie elektronarzędzi z palcem na wyłączniku lub podłączanie narzędzi, gdy przełącznik jest w pozycji włączonej, niesie ze sobą ryzyko wypadku.
d. Przed uruchomieniem elektronarzędzia usuń wszelkie klucze i narzędzia do regulacji. Pozostawienie klucza lub narzędzia do regulacji połączonego zwirującymi elementami elektronarzędzia może spowodować uszkodzenie ciała.

e. Nie staraj się sięgać zbyt daleko. Noś odpowiednie obuwie i nie ryzykuj utraty równowagi. Pozwala to zachować większą kontrolę nad elektronarzędziem w nieoczekiwanych sytuacjach.
f. Ubierz się odpowiednio. Nie zakładaj luźnych elementów garderoby ani biżuterii. Trzymaj włosy, ubranie i rękawice z dala od ruchomych elementów urządzenia. Luźne ubrania, biżuteria lub długie włosy mogą zostać wkręcone w ruchome elementy urządzenia.
g. Jeśli narzędzie będzie podłączane do urządzeń odsysających i zbierających pył, upewnij się, że są one odpowiednio podłączone i prawidłowo używane. Stosowanie urządzenia do usuwania pyłu może zniwelować zagrożenia związane z pyłem.
h. Nie pozwól, aby rutyna wynikająca z częstego korzystania z narzędzi doprowadziła do zlekceważenia lub zignorowania zasad bezpieczeństwa użytkowania narzędzi. Nieostrożne działanie może w ułamku sekundy doprowadzić do poważnego urazu ciała.

4. Obsługa i konserwacja elektronarzędzia

a. Nie przeciążaj elektronarzędzia. Używaj elektronarzędzia odpowiedniego do danego zastosowania. Właściwie dobrane elektronarzędzie wykona pracę lepiej i bezpieczniej oraz w tempie odpowiednim dla swojej konstrukcji.
b. Nie używaj elektronarzędzia, jeśli nie możesz go włączyć/wyłączyć za pomocą przełącznika. Każde elektronarzędzie, którego nie można kontrolować za pomocą wyłącznika, jest niebezpieczne i musi zostać naprawione.
c. Przed przystąpieniem do regulacji, wymiany osprzętu lub składowania elektronarzędzia, należy odłączyć wtyczkę od źródła zasilania. Takie prewencyjne środki bezpieczeństwa niwelują ryzyko przypadkowego uruchomienia elektronarzędzia.
d. Nieużywane elektronarzędzia przechowuj poza zasięgiem dzieci i wszystkich innych osób, które nie zostały zaznajomione z obsługą elektronarzędzia lub niniejszą instrukcją obsługi elektronarzędzia. Elektronarzędzia w rękach niedoświadczonych użytkowników są niebezpieczne.
e. Elektronarzędzia wymagają konserwacji. Sprawdź, czy nie występuje niewspółosiowość lub nie doszło do zakleszczenia ruchomych części, pęknięć części i wszelkich innych warunków, które mogą mieć wpływ na działanie elektronarzędzia. W przypadku uszkodzenia, przed kolejnym użyciem elektronarzędzie musi zostać naprawione. Wiele wypadków jest wynikiem nieprawidłowej konserwacji elektronarzędzia.
f. Narzędzia tnące muszą być ostre i czyste. Prawidłowo konserwowane narzędzia tnące z ostrymi krawędziami tnącymi rzadziej się zakleszczają i łatwiej jest nimi manewrować.
g. Elektronarzędzia, akcesoria, końcówki itp. powinny być użytkowane zgodnie z niniejszą instrukcją, z uwzględnieniem warunków pracy i wykonywanej czynności. Używanie elektronarzędzia do czynności innych niż te, do których zostały przeznaczone, może doprowadzić do zaistnienia niebezpiecznej sytuacji.
h. Upewnij się, że uchwyty i powierzchnie chwytowe są suche, czyste i wolne od substancji oleistych i smaru. Śliskie uchwyty i powierzchnie chwytowe uniemożliwiają bezpieczną obsługę i kontrolę nad narzędziem w nieprzewidzianych sytuacjach.

5. Obsługa i konserwacja akumulatora

a. Akumulator należy ładować wyłącznie za pomocą ładowarki rekomendowanej przez producenta. Gdy ładowarka przeznaczona do ładowania określonego typu akumulatora zostanie zastosowana do ładowania innego modelu, może powstać ryzyko zagrożenia pożarowego.
b. Używające elektronarzędzi korzystaj wyłącznie z akumulatora przeznaczonego do użytku z określonym produktem. Zastosowanie innego rodzaju akumulatorów może spowodować ryzyko doznania urazu lub wzniecenia ognia.
c. Nieużywany akumulator należy przechowywać z dala od innych przedmiotów metalowych, jak spinacze, monety, klucze, gwoździe, śrubki orazinne elementy metalowe, które mogłyby spowodować zwarcie styków akumulatora. Zwarcie styków akumulatora może doprowadzić do poparzenia ciała lub powstania zagrożenia pożarowego.
d. Przy niewłaściwych warunkach eksploatacji z akumulatora może wydostać się płyn. Unikać kontaktu! Jeśli przez przypadek dojdzie do kontaktu z płynem, narażone miejsce należy przepłukać wodą. Jeśli płyn dostanie się do oczu, należy natychmiast skonsultować się lekarzem. Płyn akumulatorowy może wywołać podrażnienie lub spowodować poparzenia.
e. Nie korzystaj z akumulatora lub narzędzia, które zostało uszkodzone lub zmodyfikowane. Uszkodzone lub zmodyfikowane akumulatory mogą zachowywać się w nieprzewidywalny sposób, skutkując wznieczeniem ognia, wybuchem lub urazem ciała.
f. Nie narażaj akumulatora ani narzędzia na działanie nadmiernie wysokiej temperatury. Narażenie na działanie ognia lub temperatury powyżej 130°C może doprowadzić do wybuchu.
g. Przestrzegaj wszystkich instrukcji dotyczących ładowania i nie ładuj akumulatora ani narzędzia w temperaturze wykraczającej poza zakres określony w instrukcji. Niewłaściwe ładowanie lub ładowanie w temperaturze spoza zakresu określonego w instrukcjimoże doprowadzić do uszkodzenia baterii izwiększyć ryzyko wzniecenia ognia.

6. Serwis

a. Naprawę elektronarzędzia należy zlecać wykwalifikowanemu specjaliście, który podczas naprawy korzysta z identycznych części zamiennych. To pozwala zachować odpowiedni poziom bezpieczeństwa podczas użytkowania elektronarzędzia.

b. Nigdy nie naprawiaj uszkodzonego akumulatora we własnym zakresie. Naprawa akumulatorów powinna być przeprowadzana wyłącznie przez producenta lub autoryzowany punkt serwisowy.

Zasady bezpieczeństwa dot. akumulatora i ładowarki

• Waźne instrukcje dotyczące bezpiecznej eksploatacji akumulatora i ładowarki. Przed pierwszym użyciem ładowarki przeczytaj wszystkie instrukcje i ostrzeżenia dotyczące ładowarki, akumulatora oraz elektronarzędzia.
• Jeśli obudowa akumulatora jest pęknięta lub uszkodzona, nie należy wkładać akumulatora do ładowarki. Istnieje niebezpieczeństwo wstrząsu elektrycznego lub śmiertelnego porażenia prądem.
• Nie należy dopuścić, by do ładowarki dostała się jakakolwiek substancja. Może to spowodować porażenie prądem.
• Ta ładowarka nie jest przeznaczona do celów innych niż ładowanie akumulatorów.
• Nie należy umieszczać na ładowarce żadnych przedmiotów, ani kłaść jej w pobliżu źródeł ciepła lub powierzchniach miękkich, ponieważ może to doprowadzić do powstania zbyt wysokiej temperatury wewnątrz urządzenia.
• Upewnij się, że kabel jest umieszczony w miejscu, które wyklucza ryzyko nadepnięcia, potknięcia się lub narażenia kabla na jakiekolwiek uszkodzenie lub naprężenie.
• Nie używaj ładowarki, jeśli została mocno uderzona, upuszczona lub uszkodzona w jakikolwiek inny sposób.
• Nie należy przechowywać ani używać akumulatora w miejscach, w których temperatura osiąga lub przekracza 50°C.
• Ładowarka jest przeznaczona jest do pracy w standardowej sieci elektrycznej (100–240 VAC). Nie należy podłączać jej do sieci o innym napięciu.
• Dzieci powinny być nadzorowane, aby nie bawiły się urządzeniem.

Dodatkowe Informacje dot. Bezpieczeństwa

• Za każdym razem upewnij się, że obrabiany materiał jest stabilny i nie porusza się.
• Zawsze wyjmuj akumulator podczas transportu narzędzia.
• Nie dopuszczaj do swobodnego działania urządzenia bez podjęcia środków ostrożności względem osób postronnych i przedmiotów znajdujących się w obszarze pracy, aby zapobiec oderwaniu się materiału ściernego lub poluzowaniu się innych ruchomych części.
• Przed przystąpieniem do użytkowania narzędzia należy zapoznać się z pełną treścią niniejszej instrukcji. Każdy użytkownik musi zostać w pełni przeszkolony w zakresie eksploatacji i bezpieczeństwa obsługi narzędzia.
• Wszelkie czynności konserwacyjne mogą wykonywać wyłącznie odpowiednio przeszkoleni specjaliści. W razie potrzeby serwisowania narzędzia skontaktuj się z autoryzowanym centrum serwisowym firmy Mirka!
• W razie stwierdzenia objawów nieprawidłowości, narzędzie należy natychmiast wycofać z użycia i przekazać do serwisu i naprawy.
• Przed wymianą warstwy ściernej zawsze odłączaj narzędzie od zasilania.
• Nigdy nie przenoś, nie przechowuj ani nie pozostawiaj elektronarzędzia bez nadzoru, jeśli jest ono podłączone do sieci elektrycznej.
• Trzymaj ręce w bezpiecznej odległości od talerza obrotowego.
• Podczas eksploatacji urządzenia zawsze korzystajze środków ochrony osobistej, zgodnie z dostarczoną przez producenta instrukcją oraz przepisami obowiązującymi w kraju użytkowania.
• Zapoznaj się z kartą charakterystyki materiału (MSDS) dla danej powierzchni roboczej.
• W przypadku pojawienia się dolegliwości fizycznych w okolicy dłoni lub nadgarstka zaprzestań pracy i zasięgnij opinii lekarza. Kontuzje dłoni, nadgarstka lub przedramienia
  mogą być wynikiem wykonywania jednostajnej pracy, jednostajnych ruchów oraz nadmiernego narażenia na drgania.

Dodatkowe informacje na temat akumulatora i ładowarki

- Nigdy nie otwieraj obudowy akumulatora. W przypadku pęknięcia plastikowej obudowy akumulatora należy natychmiast przerwaćładowanie.

Dodatkowe ostrzeżenia

Niektóre pyły powstałe w wyniku piaskowania, piłowania, szlifowania, wiercenia i innych prac budowlanych zawierają chemikalia, o których wiadomo, że powodują raka, wady wrodzone lub inne upośledzenia zdolności rozrodczych.

Chemikalia te obejmując.in.:

• ołów w farbach na bazie ołowiu,
• krzemionkę krystaliczną z cegieł i cementu i innych produktów murarskich, oraz
  • arsen i chrom z drewna poddanego obróbce chemicznej.

Ryzyko związane z narażeniem na te czynniki zależy od częstotliwości wykonywania prac z nimi związanych. Aby obniżyć poziom narażenia na działanie tych chemikaliów, pracuj w dobrze wentylowanym miejscu i korzystaj z zatwierdzonego sprzętu ochronnego, np. maski przeciwpyłowej przeznaczonej do odfiltrowywania mikroskopijnych cząstek.

Dane techniczne

”		FBS-B 13FBS-B 10Mirka
		12 VDC12 VDCNapięcie
Prędkość obroto-wa	2200 –18000 obr./min.	2200 –18000 obr./min.
Cieżar (samo narzę-dzie)	0,70 kg	0,74 kg
Wymiary taśmy	10 x 330 mm	13 x 457 mm
Prędkość taśmy ściernej	2,6 – 20,5 m/s	2,5 – 19,6 m/s

Ładowarka do akumulatora	Mirka BCA 108
Napięcie wejściowe	100–240 VAC, 50–60Hz
Czas ładowania	< 50 min (2,5 Ah)< 100 min (5,0 Ah)
Temperatura przechowywania	-20 °C – 80 °C
Temperatura ładowania	4 °C – 40 °C
Wymiary	191 x 102 x 86 mm
Waga	0,66 kg
Poziom ochrony	II / ☐

Akumulator	Mirka BPA 10825	Mirka BPA 10850	Mirka BPA 11125	Mirka BPA 11150
Typ	AkumulatorLitowo-jonowy	AkumulatorLitowo-jonowy	AkumulatorLitowo-jonowy	AkumulatorLitowo-jonowy
Napięcie akumulatora	10,8 VDC	10,8 VDC	11,1 VDC	11,1 VDC
Pojemność	2,5 Ah / 27,0 Wh	5,0 Ah / 54,0 Wh	2,5 Ah / 27,75 Wh	5,0 Ah / 55,5 Wh
Waga	0,18 kg	0,38 kg	0,18 kg	0,38 kg
Inteligentny akumulator	Tak	Tak	Tak	Tak

Informacje dot. hałasu i drgań

Zmierzone wartości mogą być wykorzystane do porównania jednego narzędzia zinnym oraz do wstępnej oceny narażenia.

Cordless	FBS-B 10	FBS-B 13
Poziom ciśnienia akustycznego (LpA)	72,0 dB(A)	72,0 dB(A)
Poziom mocy akustycznej (LWA)	80,0 dB(A)	80,0 dB(A)
Niepewność pomiaru dźwięku KWA	3,0 dB(A)	3,0 dB(A)
Wartośćemisji drgańah*	3,125 m/s2	3,125 m/s2
Niepewność pomiaru drgańKPA*	1,5 m/s2	1,5 m/s2

Dane specyfikacji technicznych mogą ulec zmianie bez wcześniejjszego powiadomienia. Zakres dostępnych modeli różni się w zależności od rynku.

* Wartości podane w tabeli pochodzą z testów laboratoryjnych przeprowadzonych zgodnie z podanymi kodami i standardami i nie stanowią wystarczającego materiału do dokonania dostatecznej oceny ryzyka. Wartości zanotowane w miejscu pracy mogą być wyższe niż wartości deklarowane. Rzeczywiste wartości determinujące ryzyko zagrożenia są inne dla każdej konkretnej sytuacji i są uzależnione od warunków otoczenia, sposobu użytkowania maszyny przez operatora, właściwości obrabianego materiału, charakterystyki miejsca pracy jak również od czasu pracy i fizycznej kondycji użytkownika narzędzia. Mirka Ltd nie ponosi odpowiedzialności za następstwa zastosowania wartości deklarowanych (zamiast wartości rzeczywistych) przy ocenie poziomu zagrożenia.

Dodatkowe informacje na temat bezpieczeństwa i higieny pracy można uzyskać na następujących stronach internetowych:

https://osha.europa.eu/en (Europe) or http://www.osha.gov (USA)

Właściwe użytkowanie narzędzia

Szlifierka została zaprojektowana do szlifowania wszystkich rodzajów materiału, np.: farby, metali, drewna, kompozytów, tworzyw sztucznych itp., przy wykorzystaniu opracowanych specjalnie do tego celu materiałów ściernych. Nie używaj szlifierki do celów innych niż wyszczególnione bez konsultacji z producentem lub autoryzowanym dystrybutorem. Prace konserwacyjne lub naprawcze wymagające otwarcia obudowy powinny być wykonywane jedynie przez serwisantów autoryzowanego centrum obsługi.

Akumulator i ładowarka

• Po wyciągnięciu z kartonu akumulator nie jest naładowany do pełna. Przeczytaj instrukcje dot. bezpieczeństwa, a następnie naładuj akumulator zgodnie z wytycznymi.
• W celu uzyskania optymalnej wydajności ładowania akumulator należy ładować w temperaturze otoczenia wynoszącej od 18°C do 24°C. Aby zapobiec uszkodzeniu akumulatora, nie należy przeprowadzać ładowania w temperaturze poniżej 4 °C ani powyżej 40 °C.
• Aby uzyskać jak najdłuższy czas pracy akumulatora, zalecamy:
  – Przechowywać i ładować akumulator w chłodnym miejscu. Temperatura powyżej lub poniżej temperatury pokojowej skraca żywotność akumulatora.
  – Nigdy nie przechowywać akumulatora w stanie rozładowanym. Naładuj akumulator natychmiast po rozładowaniu.
• Wszystkie akumulatory pod wpływem czasu tracą swój ładunek. Im wyższa temperatura, tym szybciej tracą swój ładunek.

Jeśli przechowujesz swoje narzędzie przez dłuższy okres czasu, nie korzystając z niego, co miesiąc ładuj akumulator. Tego typu praktyka przedłuży żywotność akumulatora.

Procedura ładowania

• Podłącz kabel zasilający do ładowarki, a następnie włóż wtyczkę do gniazda przed włożeniem akumulatora. Wszystkie trzy diody zapalą się na dwie sekundy, a następnie zgasną.
• Wóż akumulator ponownie do ładowarki. Diody zaczną migać w ciągu 30 sekund.
• Podczas procesu ładowania wskaźniki ładowania będą pokazywać bieżący stan:
  – W trakcie ładowania trzy diody migają sekwencyjnie;
  – Gdy akumulator zostanie naładowany do pełna, wszystkie trzy diody świecą w sposób ciągły.
• Proces ładowania potrwa około 50 minut dla akumulatora BPA 10825/11125 oraz 100 minut dla akumulatora BPA 10850/11150.

UWAGA! Ta ładowarka jest przeznaczona wyłącznie do ładowania akumulatorów Mirka 12V.

UWAGA! Czas ładowania może być dłuższy w zależności od panujących warunków temperaturowych oraz stanu akumulatora.

Sygnalizacja LED ładowarki BCA 108

Diagnostyka ładowarki

Ładowarka poinformuje o:

• Przegrzaniu akumulatora. Wszystkie trzy diody migają. Wyjmij akumulator i pozostaw do ostygnięcia na 15–30 minut, a następnie włóż go ponownie.
• Awarii akumulatora lub ładowarki. Migają dwie diody sygnalizujące ładowanie. Wyjmij akumulator i pozostaw do ostygnięcia. Włóż akumulator ponownie do ładowarki. Jeśli dwie diody sygnalizujące ładowanie nadal migają, akumulator lub ładowarka mogą wymagać naprawy.

Rozpoczęcie pracy

1. Przy rozpakowywaniu sprawdź, czy urządzenie zostało dostarczone w komplecie, w nietkniętym stanie, oraz czy nie zostało uszkodzone podczas transportu. Nie używaj narzędzia, jeśli zostało uszkodzone.
2. Upewnij się, że ramię napinacza jest prawidłowo przytwierdzony do narzędzia i że osłona termiczna z tworzywa sztucznego, osłona gumowa i inne części są poprawnie zamocowane na ramieniu napinacza.

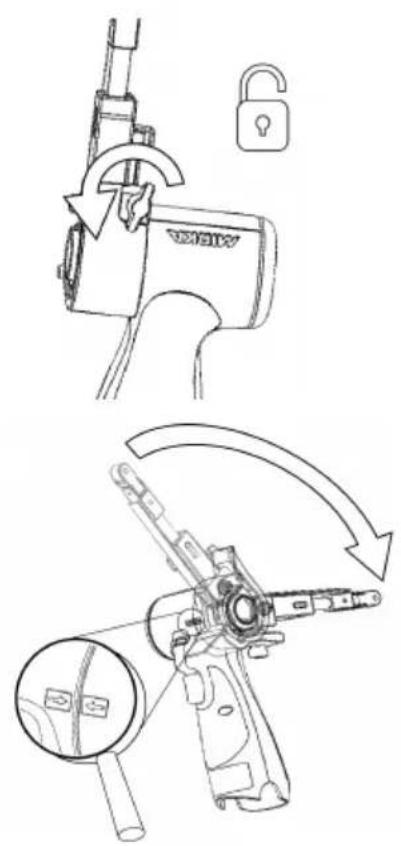

Mocowanie ramienia napinacza FBS-B 10 do narzędzia:

Upewnij się, czy że otwór zaciskowy jest koncentrycznie i prostopadle wyrównany względem metalowej tulei narzędzia, a nakrętka motylkowa jest odkręcona.

Dwie strzałki na korpusie narzędzia i osłonie termicznej ramienia napinacza powinny być zwrócone ku sobie.

Delikatnie przesuń ramię napinacza aż do oparcia o plastikową obudowę i upewnij się, że plastikowy ogranicznik kąta nachylenia wsuwa się do ramienia napinacza, następnie ustaw ramię napinacza pod żądanym kątem i dokręć nakrętkę motylkową.

Ramię napinacza można ustawić pod dowolnym kątem w zakresie od -90° do 90°.

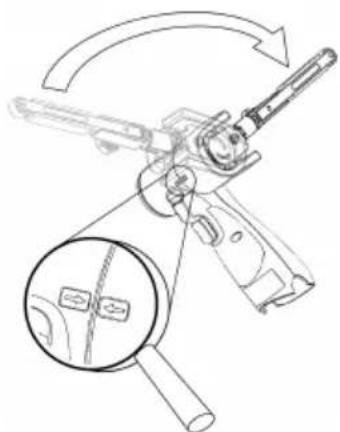

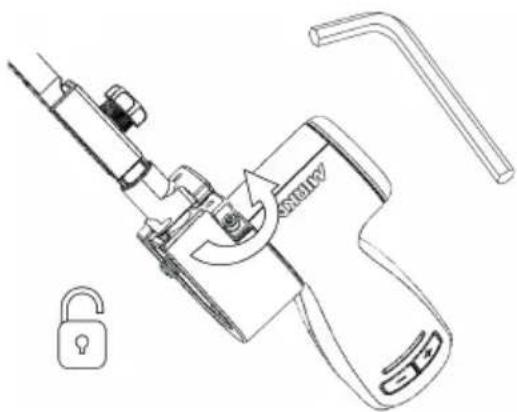

Mocowanie ramienia napinacza FBS-B 13 do narzędzia:

Upewnij się, czy że otwór zaciskowy jest koncentrycznie i prostopadle wyrównany względem metalowej tulei narzędzia, a nakrętka sześciokątna 3 mm jest odkręcona.

Upewnij się, że mały element napinający jest prawidłowo wyrównany, aby uniknąć uszkodzenia napiętej powierzchni narzędzia podczas montażu.

Delikatnie przesuń ramię napinacza aż do oparcia o plastikową obudowę i upewnij się, że plastikowy ogranicznik kąta nachylenia wsuwa się do ramienia napinacza, następnie ustaw ramię napinacza pod żądanym kątem i dokręć nakrętkę sześciokątną.

Ramię napinacza można ustawić pod dowolnym kątem w zakresie od -90° do 90°.

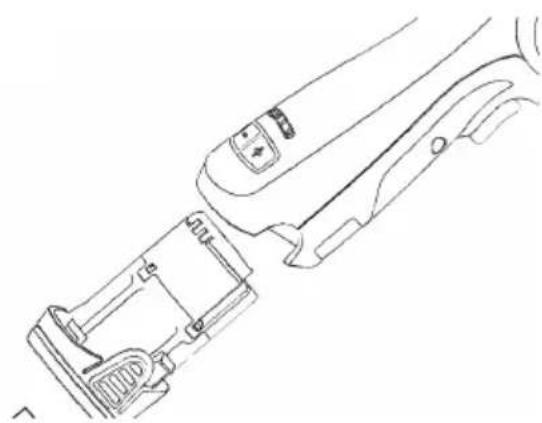

1. Włóż do szlifierki naładowany do pełna akumulator. Dociśnij go na miejsce, aż usłyszysz kliknięcie.

Instrukcja obsługi

• Narzędzie wymaga sterowania ręcznego. Urządzenie działa w każdej pozycji.

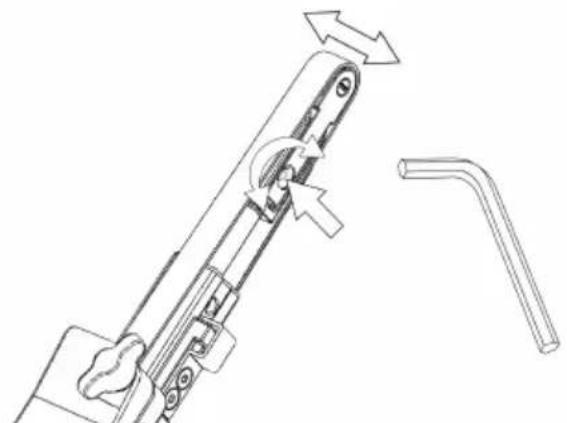

• Wybierz odpowiednią taśmę ścierną i zamocuj ją na narzędziu Upewnij się, że materiał ścierny jest wycentrowany na rolce prowadzącej, a następnie dostosuj wyrównanie za pomocą małej nakrętki sześciokątnej na FBS-B 10 lub na FBS-B 13 przy użyciu plastikowej gałki znajdującej się z boku napinacza.

• Szlifierka może być aktywowana / włączana i uruchamiana za pomocą zapadki włączającej.
• Szlifierka będzie działać i pozostanie w trybie aktywnym tak długo, jak długo dociśnięta będzie zapadka. Po zwolnieniu zapadki, szlifierka zatrzyma się, jednak przez krótki czas pozostanie w trybie aktywnym, a następnie dezaktywuje / wyłączy się automatycznie.
  • Gdy szlifierka jest w trybie aktywnym, prawa dioda świeci na zielono.
  • W trybie aktywnym lewa dioda wskazuje na stan akumulatora:

Zielony: Poziom naładowania akumulatora jest wysoki.

Dioda miga na zielono/czerwono: Poziom naładowania akumulatora jest niski.

Dioda świeci na czerwono: Zbyt niskie napięcie akumulatora. Szlifierka nie może działać.

• Urządzenie obsługuje dwa tryby kontroli prędkości. W trybie domyślnym prędkość można regulować poprzez zmianę pozycji zapadki. Drugi tryb ustala podczas pracy urządzenia maksymalną prędkość obrotową. Przełączanie pomiędzy dwoma trybami kontroli prędkości, gdy narzędzie jest w trybie aktywnym, jest możliwe poprzez równoczesne naciśnięcie przycisków rpm+ i rpm-.
• W trybie aktywnym możliwa jest regulacja maksymalnej prędkości obrotowej na minutę za pomocą przycisków rpm+ lub rpm— na rękojeści narzędzia. Prędkość obrotowa może być regulowana w przedziałach 2200, 4000, 6000, 9000, 12 000, 15 000 i 17 000 obr./min.

• Wartość rpm (obr./min) można zablokować, aby zapobiec przypadkowym zmianom w prędkości obrotowej. Aby zablokować wartośćrpm:

• Poczekaj, aż szlifierka nie będzie w trybie aktywnym.

• Naciśnij jednocześnie przyciski rpm+ i rpm-, a następnie naciśnij zapadkę.
• Aby odblokować wartość rpm, powtórz powyższy proces.

Jeśli przycisk rpm+ lub rpm– zostanie naciśnięty przy zablokowanej wartości rpm, prawa dioda LED zaświeci dwukrotnie na czerwono, a wartość rpm nie zmieni się.

- Podczas wykonywania prac szlifierskich, przed uruchomieniem urządzenia zawsze umieszczaj narzędzie blisko obrabianej powierzchni. Przed wyłączeniem urządzenia, odsuń je od obrabianego materiału. Takie podejście zapobiegnie powstawaniu żłobień związanych z nadmierną prędkością działania materiału ściernego.

- Po zakończeniu szlifowania wyjmij akumulator ze szlifierki poprzez jednoczesne naciśnięcie przycisku po obu stronach. Naładuj akumulator.

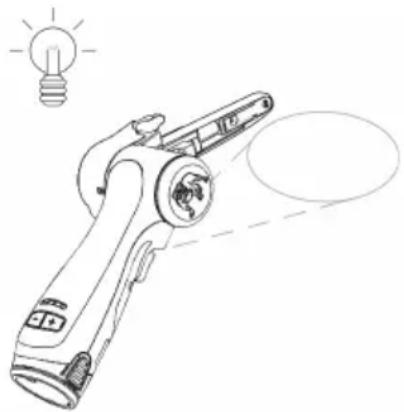

Lampa robocza

Uwaga! Nie patrz bezpośrednio w światło lampy roboczej!

Narzędzie jest wyposażone w lampę roboczą o ustalonej pozycji świecenia do przodu pod kątem 30°.

Aby aktywować lampę roboczą, naciśnij przełącznik spustowy.

Światło wyłączy się automatycznie po upływie 60 sekund od momentu zwolnienia przełącznika spustowego.

Bluetooth

To narzędzie jest wyposażone w niskoenergetyczną technologię Bluetooth® i można je podłączyć do aplikacji MyMirka, która zapewnia dostęp do dodatkowych opcji. Więcej informacji na temat funkcjonalności aplikacji, jeśli jest dostępna w Twoim kraju, można uzyskać na stronie www.mirka.com/mymirka

Aktywacja funkcji Bluetooth na urządzeniu Mirka ^® FBS-B 10 i 13:

1. Podłącz baterię do urządzenia.
2. Naciśnij i przytrzymaj przycisk „rpm+” przy jednoczesnej aktywacji urządzenia za pomocą przycisku spustu.
3. Środkowa dioda LED miga na zielono sygnalizując, że funkcja Bluetooth jest aktywna i gotowa na nawiązanie połączenia.
4. Środkowa dioda LED świeci na zielono światłem ciągłym wówczas, gdy narzędzie jest podłączone do innego urządzenia Bluetooth.
5. Funkcja Bluetooth wyłącza się, gdy narzędzie zostanie zdezaktywowane/wyłączone.

UWAGA! W przypadku braku instalacji aplikacji mobilnej, lub jeśli nie jest ona dostępna w Twoim kraju, nie ma możliwości aktywacji funkcji Bluetooth.

Słowo oraz logo Bluetooth ^® są znakami towarowymi firmy Bluetooth SIG Inc. i jakiekolwiek wykorzystanie tych znaków przez firmę Mirka Ltd jest objęte licencją. Inne znaki towarowe i nazwy handlowe są własnością ich właścicieli.

Konserwacja

Przed rozpoczęciem konserwacji urządzenia każdorazowo wyjmij akumulator. Używaj jedynie oryginalnych części zamiennych firmy Mirka!

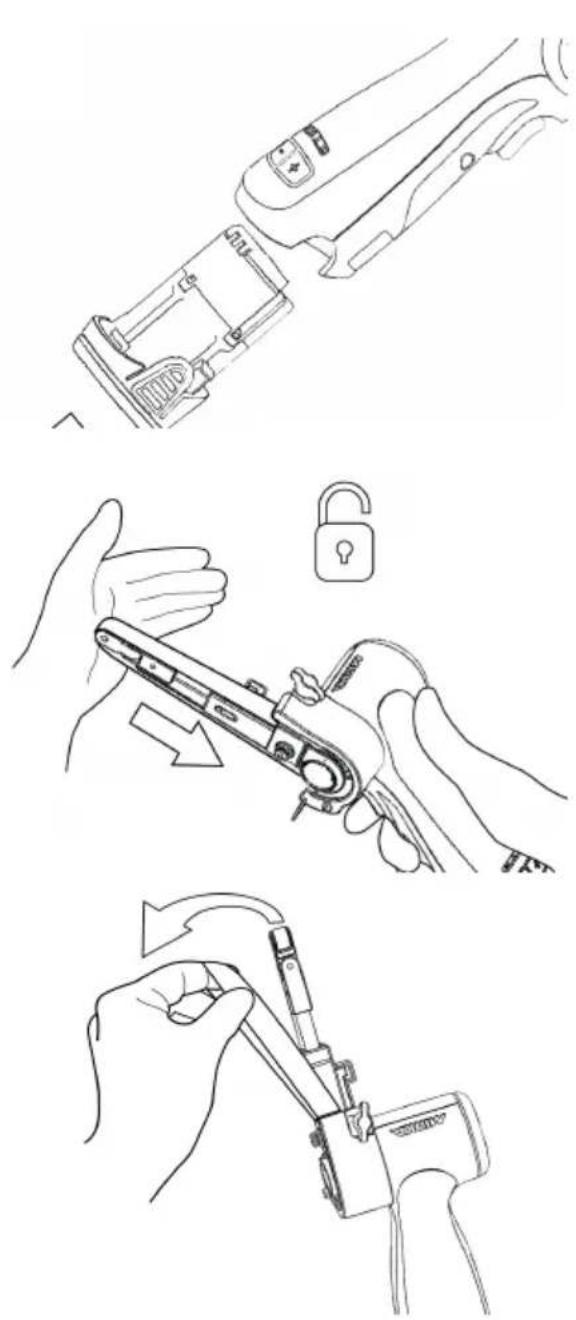

Wymiana taśmy ściernej FBS-B 10

Usuńakumulator.

Dopchnij ramię napinające w kierunku stalowej osłony, aby zwolnićfunkcjęblokady.

Wymień taśmę oraz upewnij się, że jest wyśrodkowana.

Dociśnij blokadę na ramieniu napinającym w kierunku stalowej osłony, aby uzyskać odpowiednie napięcie taśmy.

Wymiana taśmy ściernej FBS-B 13

Dociśnij płytę, aby zmniejszyć napięcie taśmy.

Aby wymienić taśmę, przytrzymaj płytkę w dociśniętej pozycji i upewnij się, że taśma jest scentrowana.

Zwolnij płytkę dociskową, aby uzyskać napięcie taśmy.

Czyszczenie

Użyj miękkiej szczotki, aby usunąć nagromadzony kurz. Podczas czyszczenia zakładaj okulary ochronne, aby chronić oczy. Jeśli czyszczenia wymaga obudowa narzędzia, przetrzyj ją miękką wilgotną ściereczką. Można użyć łagodnego detergentu.

OSTRZEŻENIE! Nigdy nie używaj alkoholu, benzyny ani innych środków czyszczących. Nigdy nie używaj środków żracych do czyszczenia części plastikowych.

Instrukcje czyszczenia ładowarki

Brud i tłuszcz po zewnętrznej stronie ładowarki można usunąć za pomocą szmatki lub miękkiego czyścika niemetalicznego. Nie należy używać wody ani żadnych środków czyszczących.

Inne czynności serwisowe

Wszelkie czynności serwisowe należy zawsze zlecać przeszkolonym w tym zakresie specjalistom. Warunkiem zachowania ważności gwarancji oraz zapewnienia bezpieczeństwa i właściwego działania urządzenia jest zlecanie wykonywania wszelkich czynności serwisowych autoryzowanym punktom serwisowym firmy Mirka. Adres lokalnego autoryzowanego punktu serwisowego firmy Mirka można uzyskać u dystrybutora sprzętu Mirka lub na stronie www.mirka.com

Instrukcja naprawy

		RozwiązanieMożliwa przyczynaObja
Brak sygnalizacji świetlnej prawej diody przy dociśniętej zapadce.	Akumulator nie jest prawidłowo umieszczony w szlifierce.Akumulator jest rozładowany.	Umieść akumulator prawidłowo.Naładuj akumulator.
Dioda wielofunkcyjna szlifierki (prawa) zaświeci się na czerwono, a urządzenie podczas szlifowania zwolni do minimalnej prędkości.	W szlifierce panuje zbyt wysoka temperatura.Zbyt duże długotrwałe obciążenie.	Na jakiś czas zmniejsz obciążenie szlifierki a powinna ona ponownie przyspieszyćswoje działanie.
Dioda (prawa) szlifierki świeci się na czerwono,aprędkośćobrotowajest nieco niższa.	Zbyt duże krótkotrważe obciążenie.	Zmniejsz obciążenie, dioda (prawa) automatycznie zmieni kolor na zielony.
Lewa dioda świeci na czerwono, a szlifierka nie działa.	Napięcie akumulatora jest zbyt niskie.	Naładuj akumulator.
Lewa dioda urządzenia miga na czerwono,mimo żeakumulator jest naładowany do pełna.	Awaria akumulatora. Skorzystaj z aplikacji w celu zdiagnozowania problemu.	Wymień akumulator.
Lewa dioda urządzenia świeci się na zielono, wskazując na normalny poziom naładowania akumulatora, aakumulator jestprawidłowo zamo-cowany, ale narzędzie nie urucha-mia się.	Awaria urządzenia.	Skontaktuj sięz centrum serwisowym firmy Mirka.

Utylizacja urządzenia

NIEBEZPIECZEŃSTWO

Przed przystąpieniem do składowania elektronarzędzia należy usunąć jego przewód zasilający.

Należy przestrzegać obowiązujących przepisów krajowych dotyczących utylizacji i recyklingu zużytych maszyn, opakowańi akcesoriów.

Tylko UE: Elektronarzędzi nie należy wyrzucać wraz z odpadami komunalnymi. Zgodnie z przepisami dyrektyw europejskich dotyczących zużytego sprzętu elektrycznego i elektronicznego, oraz zgodnie z przepisami lokalnego prawa, narzędzia elektryczne po ustaniu okresu eksploatacjinależy gromadzić oddzielnie i przekazywać do ekologicznych zakładów recyklingu.

Więcej informacji na temat rozporządzenia REACH i dyrektywy RoHS oraz naszej społecznej odpowiedzialności biznesu można znaleźć na stronie www.mirka.com
