NAUDOJIMO INSTRUKCIJA FBS-B 13 Mirka

Naudojimo instrukcijos....192lt

Iv Lietošanas instrukcija....204

Produktai: „Mirka““FBS-B 10 ir 13

Gamintojas / tiekėjas

„Mirka Ltd“ 66850 Jeppo, Suomija Tel. [phone] Faks. [phone] www.mirka.com

Originalių instrukcijų vertimas. Mes pasiliekame teisę pakeisti šią instrukciją be išankstinio pranešimo.

Svarbi informacija

Prieš montuodami, naudodami ar prižiūrėdami šį įrankį, atidžiai perskaitykite šias saugos ir naudojimo instrukcijas. Laikykite šias instrukcijas saugioje ir pasiekiamoje vietoje. Perskaitykite valstybines bei vietines taisykles ir jų laikykitės.

Pastaba: „Mirka“ produktai nuolat tobulinami. Naujausią šių instrukcijų versiją rasite svetainėje mirka.com.

Reikalinga asmeninė apsaugos įranga

Perskaitykite operatoriaus vadovą

Dévékite apsauginius akinius

Dévékite ausines

Dévèkite apsaugines pirštines

Dévékite veido apsauga

Simboliai

	Atitinka ES taikomus standartus
	Atitinka JK taikomus reglamentus
	Atitinka Kinijoje taikomus RoHS reikalavimus
	Atitinka Australijoje ir Naujojoje Zelandijoje taikomus RCM reikalavimus
	Atitinka Eurazijos atitikties reikalavimus
	Atitinka Brazilijos atitikties reikalavimus

Įspėjimas.Nurodo pavojingą situaciją, dėl kurios galimas sunkus arba mirtinas sužalojimas ir (arba) materialinė žala.

Perspėjimas. Nurodo pavojingą situaciją, dėl kurios galimas lengvas arba vidutinis sužalojimas ir (arba) materialinė žala.

Bendrieji perspėjimai dėl elektros įrankių saugos

JSPĖJIMAS Perskaitykite visus įspėjimus dėl saugos ir visas instrukcijas. Nesilaikant toliau pateiktų įspėjimų ir instrukcijų galimas elektros smūgis, gaisras ir (arba) rimtas kūno sužalojimas.

Visus įspėjimus ir instrukcijas saugokite, kad galėtumėte paskaityti vėliau. Elektrinis įrankis reiškia prie elektros tinklo laidu jungiamą elektrinį įrankį arba belaidį akumuliatoriumi maitinamą elektrinį įrankį.

1. Darbo vietos sauga

a. Pasirūpinkite, kad darbo vieta būtų švari ir tinkamai apšviesta. Netvarkingoje arba prastai apšviestoje darbo vietoje gali įvykti nelaimingu atsitikimų.
b. Nesinaudokite elektriniais įrankiais sprogioje aplinkoje, t. y. tokiose vietose, kur yra degiujų skysčių, duju ar dulkių. Elektriniai įrankiai sukelia kibirkštis, kurios gali uždegti dulkes ar garus.
c. Kai dirbate su elektriniu įrankiu, vaikai ir jus stebintys žmonės turi laikytis atokiai. Dėl blaškymo galite prarasti įrankio kontrolę.

2. Elektros sauga

a. Elektros įrankio kištukas turi tikti lizdui. Jokiu būdu kištuko nekeiskite. Dirbdami įžemintais elektros įrankiais nenaudokite kištukų adapterių. Naudojant nemodifikuotus kištukus ir jiems tinkamus lizdus sumažės elektros smūgio pavojus.
b. Nelieskite jžemintų paviršių, pvz., vamzdžių, radiatorių, viryklių ir šaldiklių. Prisilietę prie jžemintų paviršių galite nukentėti nuo elektros srovės.
c. Nelaikykite elektros įrankių lietuje arba drėgnoje aplinkoje. Į elektrinį įrankį patekus vandeniui padidės elektros smūgio pavojus.
d. Tinkamai elkitės su laidu. Jokiu būdu neneškite, netraukite ir neišjunkite elektrinio įrankio paėmę už laido. Laidą saugokite nuo karščio, tepalų, aštrių briaunų ir judamųjų dalių. Sugedus arba susinarpliojus laidams padidėja elektros smūgio pavojus.
e. Dirbdami su elektriniu įrankiu lauke naudokite lauko sąlygoms tinkamą ilgintuvą. Naudojant lauko sąlygoms tinkamą laidą sumažėja elektros smūgio pavojus.
f. Jei elektrini įrankį būtina naudoti drėgnoje vietoje, naudokite liekamosios srovės įtaisu (RCD) apsaugotą maitinimo šaltinį. Naudojant RCD sumažėja elektros smūgio pavojus.

3. Asmeninésauga

a. Dirbdami su elektriniu įrankiu būkite budrūs, atidžiai dirbkite savo darbą, vadovaukitės sveiku protu. Nesinaudokite elektriniu įrankiu pavargę arba apsvaigę nuo narkotikų, alkoholinių gėrimų ar vaistų. Jei dirbdami su elektriniu prietaisu nors akimirkai prarasite budrumą, galite sunkiai susižeisti.
b. Naudokite asmens apsaugos įrangą. Būtinai užsidėkite apsauginius akinius. Tam tikromis sąlygomis naudojant tam tikrą saugos įrangą, pavyzdžiui, respiratorių, apsauginius batus su neslystančiais padais, šalmą arba apsaugines ausines, sumažėja sužalojimų tikimybė.
c. Apsaugokite nuo netyčinio paleidimo. Prieš prijungdami maitinimo šaltinį ir (arba) sudėtinę bateriją, įrankį paimdami ar nešdami, įsitikinkite, kad jungiklis yra išjungimo padėtyje. Jei elektros įrankius nešite pirštą laikydami ant jungiklio arba į lizdą jungsite jungikliui esant įjungimo padėtyje, gali įvykti nelaimingas atsitikimas.
d. Prieš jungdami elektrinį įrankį ištraukite visus reguliavimo raktus ir nuimkite veržliarakčius. Veržliaraktis arba raktas, pritvirtintas prie sukamosios elektrinio įrankio dalies, gali sužeisti.
e. Nesistenkite siekti per toli. Visada tvirtai remkitės kojomis ir išlaikykite pusiausvyrą. Taip geriau suvaldysite elektrinį įrankį susidarius netikėtai situacijai.
f. Tinkamai apsirenkite. Nevilkėkite laisvų drabužių, nusiimkite papuošalus. Žiūrėkite, kad jūsų plaukai, apranga ir pirštínės nepatektų prie judančių dalių. Judančios dalys gali įtraukti laisvą aprangą, papuošalus ar ilgus plaukus.
g. Jeigu turite prie dulkių išsiurbimo ir surinkimo įrengimų jungti tam tikrus prietaisus, būtinai juos prijunkite ir tinkamai naudokite. Naudojant dulkių surinkimo įrangą, bus mažesni su dulkėmis susiję pavojai.
h. Paisykite saugos principu net ir tada, kai jranki naudojate dažnai ir manote, kad esate užtikrinti, kaip reikia juo naudotis. Elgdamiesi nerūpestingai galite akimirksniu patirti rimtu sužalojimu.

4. Elektrinio įrankio naudojimas ir priežiūra

a. Elektros įrankį apsaugokite nuo per didelės apkrovos. Tam tikram darbui išsirinkite tinkamą elektrinį įrankį. Su tinkamu elektrinių įrankiu geriau ir saugiau atliksite darbą tokia sparta, kokiai šis įrankis pritaikytas.
b. Nenaudokite elektrinio įrankio, jeigu nejmanoma jo jjungti arba išjungti jungikliu. Elektrinis įrankis, kurio nejmanoma valdyti su jungikliu, kelia pavojų, todėl jį būtina taisyti.
c. Prieš atlikdami bet kokius pakeitimus, keisdami priedus arba padėdami saugoti, elektrinį įrankį atjunkite nuo maitinimo šaltinio ir (arba) sudėtinę bateriją atjunkite nuo elektrinio įrankio. Tokios saugos priemonės sumažins elektrinio įrankio atsitiktinio įsijungimo riziką.
d. Nenaudojamus elektrinius įrankius laikykite vaikams nepasiekiamoje vietoje ir neleiskite elektrinio įrankio naudoti nemokantiems naudotis elektriniais įrankiais ir neskaičiusiems šių instrukcijų. Elektriniai įrankiai, patekę į nemokančių jais dirbti asmenų rankas, kelia pavojų.
e. Prižiūrėkite elektrinius įrankius. Patikrinkite, ar tinkamai suderintos judamosios dalys, ar jos nestringa, ar įrankio dalys nejtrūkusios ir ar néra kokių nors kitų sąlygų, galinčių paveikti elektrinio įrankio veikimą. Jei yra sugedusių dalių, prieš naudojant elektrinį įrankį būtina jas sutaisyti. Daugybės nelaimingų atsitikimų priežastis – netinkamai prižiūrimi elektriniai įrankiai.
f. Pjovimo įrankiai turi būti aštrūs ir švarūs. Tinkamai prižiūrimi pjovimo įrankiai su aštriais ašmenimis rečiau stringa, juos lengviau valdyti.
g. Elektrini įrankį, jo priedus, antgalius ir kt. naudokite laikydamiesi šių instrukciju, įvertinę darbo sąlygas ir darbą, kurį turite atlikti. Naudojant elektrini įrankį ne pagal paskirtį gali susidaryti pavojinga situacija.
h. Neleiskite rankenoms ir laikymo paviršiams sušlapti, juos visada valykite, taip pat prižiūrėkite, kad ant jų neliktų alyvos ar tepalų likučių. Slidžios rankenos ir sutepimo paviršiai nenumatytų situacijų metu neleidžia užtikrinti saugaus įrankio eksploatavimo ir kontrolės.

5. Akumuliatorinio prietaiso naudojimas ir priežiūra

a. Akumuliatorių kraukite tik su gamintojo nurodytu krovikliu. Kroviklis, tinkantis vienos rūšies akumuliatoriams, gali sukelti gaisrą, jei bus naudojamas kitos rūšies akumuliatoriui krauti.
b. Elektrini jrankj naudokite tik su jam skirtais akumuliatoriais. Naudodami kitokius akumuliatorius galite susižaloti arba sukelti gaisrą.
c. Nenaudojamo akumuliatoriaus nelaikykite kartu su metaliniais objektais, pavyzdžiui, popieriaus sąvaržėlėmis, monetomis, raktais, vinimis, varžtais ir kitais smulkiais metaliniais daiktais, kurie tarp gnybtų gali sudaryti jungtį. Trumpasis akumuliatoriaus gnybtų jungimas gali nudeginti arba sukelti gaisrą.
d. Nesilieskite su akumuliatoriumi, iš kurio dėl netinkamo naudojimo ištekėjo elektrolitas. Jeigu netyčia prisilietėte, tą vietą nuplaukite vandeniu. Jeigu skysčio pateko į akis, nedelsdami kreipkitės į gydytoją. Iš akumuliatoriaus ištekėjęs elektrolitas gali sudirginti arba nudeginti.
e. Nenaudokite akumuliatorių paketo arba įrankio, jei jis yra pažeistas arba modifikuotas. Naudojant pažeistus ar modifikuotus akumuliatorius įrankis gali pradėti veikti nenuspėjamai ir kilti gaisro, sprogimo ar susižalojimo pavojus.
f. Saugokite akumuliatorių paketą ar įrankį nuo ugnies arba itin aukštos temperatūros poveikio. Veikiant ugniai ar didesnei kaip 130 °C temperatūrai gali įvykti sprogimas.
g. Laikykitės visų įkrovimo instrukcijų ir nejkraukite akumuliatorių paketo ar įrankio, jei temperatūra yra aukštesnė, nei nurodyta instrukcijoje. Įkraunant netinkamai arba kai temperatūra aukštesnė, nei nurodyta, gali būti pažeistas akumuliatorius ir padidėti gaisro pavojus.

6. Techninépriežiūra

a. Elektrinį įrankį leiskite taisyti tik kvalifikuotam meistrui, naudojančiam originalias atsargines dalis. Taip užtikrinsite, kad nesumažės elektrinio įrankio saugumas.
b. Niekada neatlikite pažeistų akumuliatorių paketų techninės priežiūros. Akumuliatorių paketų techninę priežiūrą gali atlikti tik gamintojas arba įgaliotieji paslaugos teikėjai.

Akumuliatorių paketo ir įkroviklio saugos taisyklės

• Svarbios akumuliatoriaus ir jkroviklio saugos ir naudojimo instrukcijos. Prieš naudojant jkroviklj, perskaitykite visas ant jkroviklio, akumuliatorių paketo ir įrankio esančias instrukcijas ir įspėjimus.
• Jei akumuliatorių paketas yra įskilęs arba pažeistas, nedėkite jo į įkroviklį. Yra elektros smūgio pavojus ar net mirties nuo elektros srovės pavojus.
• Saugokitės, kad i jkroviklį nepatektų skysčių. Galimas elektros smūgis.
• Šis jkroviklis nėra skirtas naudoti kitais tikslais nei akumuliatoriams jkrauti.
• Nedėkite jokių objektų ant įkroviklio, šalia šilumos šaltinio ir nedėkite įkroviklį ant minkštų paviršių, nes vidus gali per daug įkaisti.
• Isitikinkite, kad laidas nutiestas taip, kad ant jo neužliptumėte ir nebūtų pažeistas ar įtemptas.

• Nenaudokite jkroviklio, jei jis buvo stipriai sutrenktas, numestas arba kitaip sugadintas.

• Nelaikykite ir nenaudokite įrankio ir akumuliatorių paketo vietose, kur temperatūra gali siekti arba viršyti 50 °C (122 °F) temperatūra.

• Ikroviklis skirtas naudoti su įprastine namų elektros galia (100–240 V kintamoji srovė). Nemėginkite jo naudoti su kitokia jtampa.
• Vaikai turi būti prižiūrimi, kad nežaistų su įrenginiu.

Papildomi įspėjimai dėl saugos

• Visada užtikrinkite, kad ruošinys, kuris bus šlifuojamas, gerai pritvirtintas.
• Irankj perveždami, visada išimkite akumuliatorių.
• Neleiskite, kad įrankis veiktų laisvaja eiga, nesiėmę atsargumo priemonių, kurios apsaugo šalia esančius asmenis arba daiktus atsijungus abrazyvui ar kitoms judančioms dalims.
• Prieš naudodami ši įrankį perskaitykite visas instrukcijas. Visi operatoriai turi būti išmokyti tinkamai, saugiai naudoti įrankį.
• Visus techninės priežiūros darbus turi atlikti išmokyti darbuotojai. Dėl remonto kreipkitės į įgaliotajį „Mirka“ techninės priežiūros centra.
• Jei įrankis sugenda, nedelsdami nustokite naudoti ir pasirūpinkite technine priežiūra bei remontu.
• Prieš keisdami abrazyvą, visada atjunkite maitinimo šaltinį.
• Niekada neneškite, nelaikykite ir nepalikite įrankio be priežiūros, kai prijungtas maitinimo šaltinis.
• Naudodami saugokitės, kad besisukantis diskas neužkliudytu rankų.
• Naudodami įrankį, visada dévėkite gamintojo instrukcijas ir vietinius / šalies standartus atitinkančias asmens saugos priemones
• Medžiagų saugos duomenų lape perskaitykite apie darbinį paviršių.
• Jei dirbdami jaučiate fizinį plaštakos / riešo diskomfortą, baikite darbą ir kreipkitės į medikus. Dėl monotoniško darbo, judesio ir ilgalaikės vibracijos poveikio gali būti sužalota plaštaka, riešas ir ranka.

Papildoma informacija apie akumuliatorių ir įkroviklj

- Niekada nebandykite atidaryti akumuliatorių paketo. Jei plastikinis akumuliatorių paketo korpusas sulūžta ar įtrūksta, nedelsdami nustokite naudoti ir nejkraukite.

Papildomi įspėjimai

Dulkèse, kurių susidaro elektriniais įrankiais atliekant tokius statybos darbus kaip šlifavimas, pjovimas, galandimas, gręžimas ir kt., yra cheminių medžiagų, kurios, kaip žinoma, sukelia vėžį, apsigimimus ir daro kitokį neigiamą poveikį reprodukcijai. Keli šių cheminių medžiagų pavyzdžiai:

• švinas iš dažu, kuriuose jo yra,
• kvarco kristalai iš plytu, cemento ir kitu statybiniu medžiagu,
• arsenas ir chromas, kurių esama cheminėmis medžiagomis apdorotoje medienoje.

Šių medžiagų keliamas pavojus priklauso nuo to, kaip dažnai atliekami šio tipo darbai. Norėdami sumažinti šių cheminių medžiagų poveikį, dirbkite tinkamai vėdinamoje vietoje, dirbdami naudokite apsaugos priemones, pvz., nuo dulkių apsaugančias kaukes, kurios skirtos būtent mikroskopinėms dalelėms filtruoti.

Techniniai duomenys

*			FBS-B 13FBS-B 10Mirka
			12 VDC12 VDC|tampa
Greitis	2200 iki 18000 sūk./min.		2200 iki 18000 sūk./min.
Svoris (tik įrankis)	0,70 kg		0,74 kg
Diržo dydis	10 x 330 mm		13 x 457 mm
Juostos greitis	2,6 – 20,5 m/s		2,5 – 19,6 m/s
Akumuliatoriaus įkroviklis		Mirka BCA 108
Įvestis		100–240 VAC, 50–60Hz
Akumuliatoriaus jkroviklis		Mirka BCA 108
Jkrovimo laikas		< 50 min (2,5 Ah)< 100 min (5,0 Ah)
Laikymo temperatūros diapazonas		-20 °C – 80 °C
Jkrovimo temperatūra		4 °C – 40 °C
Matmenys		191 x 102 x 86 mm
		0,66 kgSvoris
		II /Apsaugos klasė

Akumuliatorių paketas	Mirka BPA 10825	Mirka BPA 10850	Mirka BPA 11125	Mirka BPA 11150
Tipas	ĮkraunamasLičio jonų	ĮkraunamasLičio jonų	ĮkraunamasLičio jonų	ĮkraunamasLičio jonų
Akumuliatoriaus įtampa	10,8 VDC	10,8 VDC	11,1 VDC	11,1 VDC
Talpa	2,5 Ah / 27,0 Wh	5,0 Ah / 54,0 Wh	2,5 Ah / 27,75 Wh	5,0 Ah / 55,5 Wh
Svoris	0,18 kg	0,38 kg	0,18 kg	0,38 kg
Išmanusis akumuliatorius	Taip	Taip	Taip	Taip

Informacija apie triukšmą ir vibraciją

Išmatuotos vertės gali būti naudojamos vienam įrankiui palyginti su kitu ir preliminariai įvertinti poveiki.

Cordless	FBS-B 10	FBS-B 13
Garso slėgio lygis (L _pA )	72,0 dB(A)	72,0 dB(A)
Garso galios lygis (L _WA )	80,0 dB(A)	80,0 dB(A)
Garso matavimo paklaida K _WA	3,0 dB(A)	3,0 dB(A)
Vibration emission value a _h *	3,125 m/s ^2	3,125 m/s ^2
SkleidžiamosvibracijospaklaidaK _PA *	1,5 m/s ^2	1,5 m/s ^2

Specifikacijos gali būti pakeistos be išankstinio įspėjimo. Modeliai įvairiose rinkose gali skirtis.

* Lentelėje nurodytos vertės yra gautos iš laboratorini tyrimų, atitinkančių nurodytus kodeksus ir standartus, bet jų nepakanka norint įvertinti pavojų. Tam tikroje darbo vietoje išmatuotos vertės gali būti didesnės už deklaruotasias. Faktinės poveikio vertės ir asmens patiriamo pavojaus arba žalos lygis skiriasi kiekvienoje situacijoje ir priklauso nuo darbo aplinkos, asmens darbo būdo, konkrečios medžiagos, su kuria dirbama, darbo vietos konstrukcijos, poveikio laiko ir naudotojo fizinįs būklės. „Mirka Ltd“ neprisiima atsakomybės už pasekmes, jeigu atliekant individualų rizikos vertinimą yra vadovaujamasi deklaruotosiomis, o ne faktinėmis poveikio vertėmis.

Daugiau informacijos apie profesinę sveikatą bei saugą galima rasti šiose interneto svetainėse:

https://osha.europa.eu/en (Europe) or http://www.osha.gov (USA)

Tinkamas Įrankio naudojimas

Šio šlifuoklio paskirtis – specialiai sukurtu abrazyvu šlifuoti visų rūšių medžiagas: dažus, metalą, medieną, kompozita, plastiką ir kt. Nenaudokite šio šlifuoklio jokiems kitiems darbams, išskyrus nurodytuosius, iš pradžių nepasitarę su gamintoju ar gamintojo įgaliotuoju tiekėju. Bet kokią techninę priežiūrą ar taisymo darbus, kai reikia atidaryti variklio korpusą, gali atlikti tik įgaliotasis techninės priežiūros centras.

Akumuliatorius ir jkroviklis

• Akumuliatorių paketas nėra visiškai įkrautas, kai išimate iš pakuotės. Pirmiausia perskaitykite saugos instrukcijas ir tada įkraukite akumuliatorių laikydamiesi instrukciju.
• Akumuliatoriaus jkrova bus optimali, jei jis bus kraunamas aplinkoje, kurioje temperatūra yra nuo 18 °C (64 °F) iki 24 °C (75 °F). Kad nepažeistumėte akumuliatorių paketo, nekraukite jo, kai oro temperatūra yra žemiau 4 °C (39 °F) ar virš 40 °C (104 °F).
• Kad akumuliatoriai tarnauty kuo ilgiau, patariame:
  – Laikykite ir kraukite akumuliatorių vėsioje vietoje. Dėl aukštesnės ar žemesnės nei įprastinės kambario temperatūros, sutrumpės akumuliatoriaus eksploatavimo trukmė.
  – Niekada nelaikykite išsikrovusio akumuliatoriaus. Ikraukite ji iš karto, kai išsikrauna.
• Visi akumuliatoriai pamažu išsikrauna. Kuo aukštesné temperatūra, tuo greičiau jie išsikrauna.

Jei laikote savo įrankį ilgą laiką nenaudojamą, įkraukite akumuliatorius kas mėnesį. Dėl tokių veiksmų akumuliatoriaus eksploatacijos trukmėpailgės.

Ikrovimo procedūra

• Prijunkite maitinimo laidą prie jkroviklio, tada jkiškite i elektros lizda, prieš jdėdami akumuliatorių paketą. Visi trys jkrovimo lemputės jsijungs dviem sekundėms, tada išsijungs.
• Akumuliatorių jstatykite j kroviklj. Per 30 sekundžių pradės mirksėti lemputės.

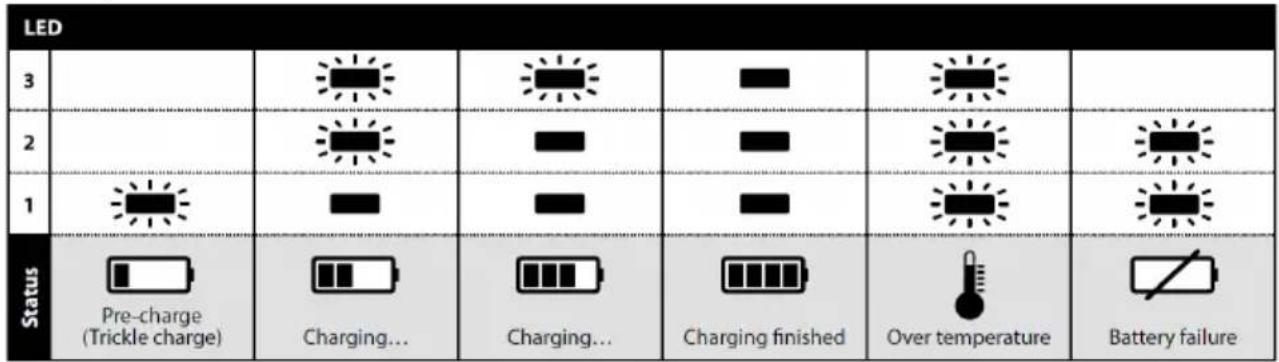

• Ikrovimo metu ikrovimo lemputės rodys būseną, kaip nurodyta toliau.

Ikraunant trys ikrovimo lemputės mirksės paeiliui.

Visiškai ikrovus, visos trys lemputės nuolat švies.

- BPA 10825/11125 modelio akumuliatorių paketas kraunamas paprastai apie 50 min, ir BPA 10850/11150 – 100 min.

PASTABA! Šis jkroviklis gali jkrauti tik „Mirka“ 12V akumuliatorių paketus.

PASTABA! Ikvimo trukmė gali būti ilgesnė, atsižvelgiant į aplinkos temperatūrą ir akumuliatorių būkle.

BCA 108 jkroviklio šviesos diodas

• Akumuliatorių paketas perkaito. Visos trys įkrovimo lemputės mirksės. Išimkite akumuliatorių ir leiskite jam atvėsti 15–30 minučių ir vėl įdėkite.
• Akumuliatorius arba jkroviklis sugedo. Dvi jkrovimo lemputės mirksės. Išimkite akumuliatorių ir palaukite, kol jis atvės. Iš naujo įdėkite akumuliatorių paketą i jkroviklj. Jei abi jkrovimo lemputės vis dar mirksi, akumuliatorių arba jkroviklio qali reikėti remontuoti.

Darbo pradžia

1. Išpakavę įrankį Įsitikinkite, kad jis veikia, yra visos dalys ir nebuvo pažeistas transportuojant. Niekada nenaudokite pažeisto įrankio.

2. Isitikinkite, kad įtempimo svirtis tinkamai pritvirtinta prie įrankio ir kad apsauginis plastikinis šilumos dangtelis, guminė apsauga ir kitos dalys tinkamai pritvirtintos prie įtempimo svirties.

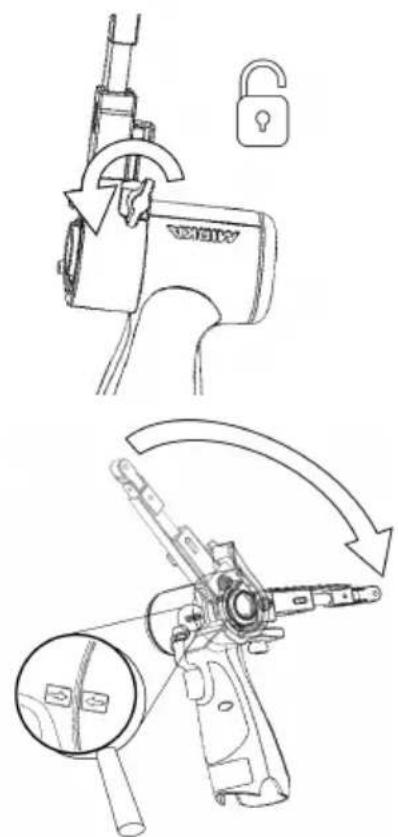

FBS-B 10 įtempimo svirties mazgas ant įrankio:

Isitikinkite, kad prispaudžiamoji anga yra koncentriškai ir statmenai nukreipta i jrankio metalinę įvorę ir kad sparnuotoji veržlė yra atsukta.

Dvi rodyklės ant įrankio korpuso ir įtempimo svirties šilumos dangtelio turi būti nukreiptos viena į kitą.

Švelniai pastumkite rankeną iki galo prie plastikinio korpuso ir įsitikinkite, kad plastikinis posvyrio kampo ribotuvas įsikišo į įtempimo rankeną, tada nustatykite rankeną norimu kampu ir priveržkite sparnuotają veržlę.

Rankeną galima užfiksuoti bet kokiu norimu kampu reguliavimo diapazone (nuo -90° iki 90°).

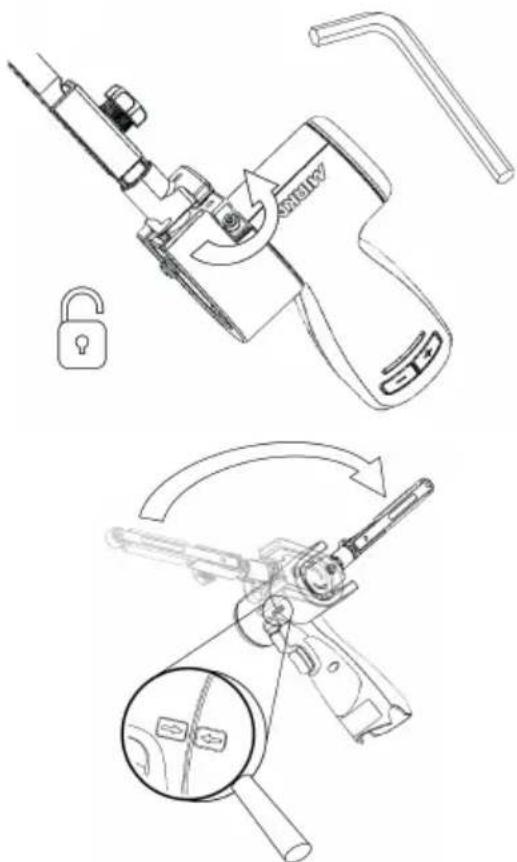

FBS-B 13 įtempimo svirties mazgas ant įrankio:

Įsitikinkite, kad prispaudžiamoji anga yra koncentriškai ir statmenai nukreipta i įrankio metalinę įvorę ir kad 3 mm šešiabriaunė veržlė yra atsukta.

Patikrinkite, ar mažoji įtempimo dalis yra tinkamai sulygiuota, kad surinkimo metu nebūtų pažeistas įrankio įtempimo paviršius.

Švelniai pastumkite rankeną iki galo prie plastikinio korpuso ir įsitikinkite, kad plastikinis posvyrio kampo ribotuvas įsikišo į įtempimo rankeną, tada nustatykite rankeną norimu kampu ir priveržkite šešiabriaunę veržlę.

Rankeną galima užfiksuoti bet kokiu norimu kampu reguliavimo diapazone (nuo -90° iki 90°).

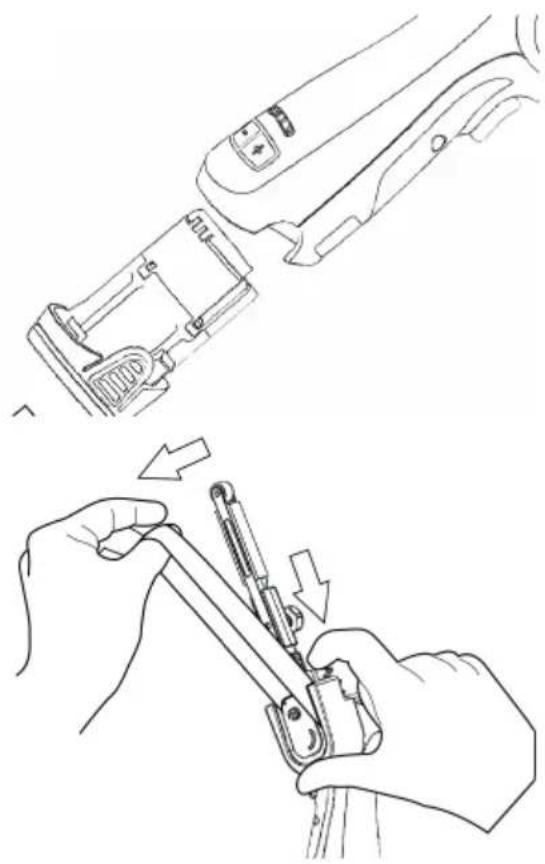

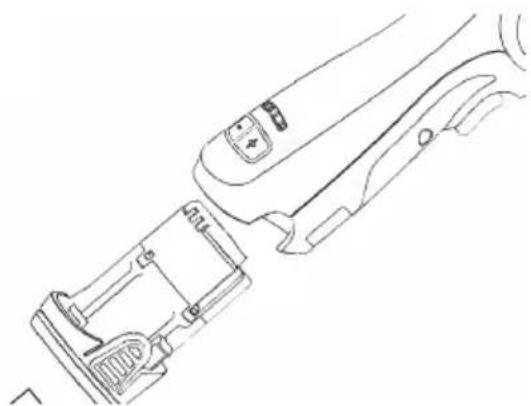

1. Idėkite visiškai įkrautą akumuliatorių paketą i šlifuoklj, kol jis užsifiksuos ir išgirsite spragtelėjima.

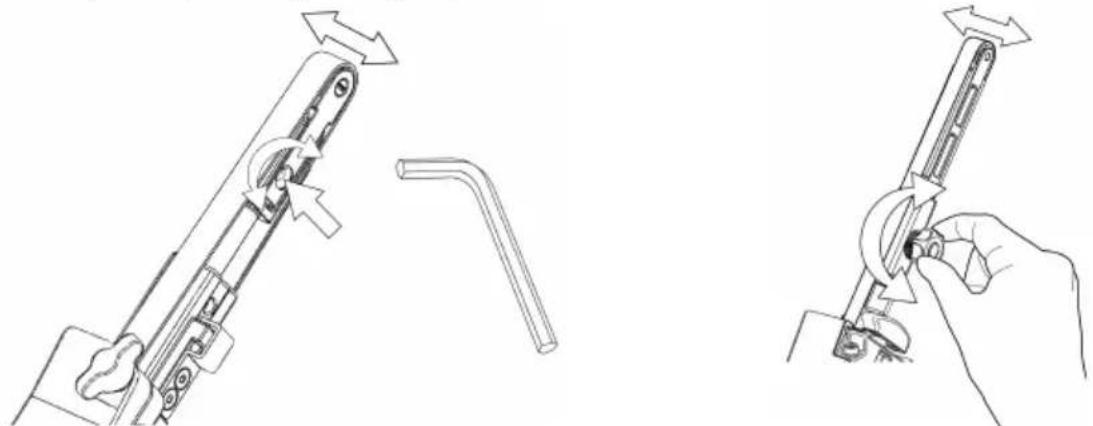

Naudojimo instrukcijos

- Irankis naudotinas kaip rankinis. Iranki galima naudoti bet kurioje padėtyje.

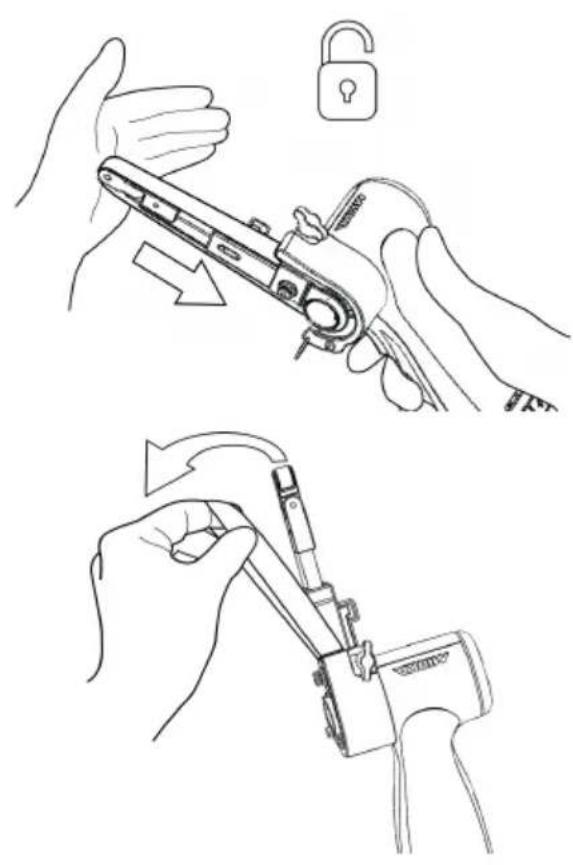

- Pasirinkite tinkamą šlifavimo juostą ir pritvirtinkite ją prie įrankio. Įsitikinkite, kad abrazyvas yra centruotas ant priekinio skriemulio rato, ir sureguliuokite sulygiavimą FBS-B 10 įrankyje naudodami mažą šešiabriaunę veržlę, o FBS-B 13 įrankyje naudodami plastikine rankenėle, esančia itempimo svirties šone.

- Šlifuoklis pradės veikti ir veiks aktyviu režimu, kol bus spaudžiamas jungiklis. Atleidus jungiklj, šlifuoklis sustos, tačiau trumpą laiką dar veiks aktyviu režimu, kol automatiškai išsijungs.

• Kai šlifuoklis veikia aktyviu režimu, dešinysis šviesos diodas yra žalios spalvos.

- Aktyviu režimu kairysis šviesos diodas nurodo akumuliatoriaus büsena:

Žalias: akumuliatoriaus ikrovos lyqis yra tinkamas.

Mirksi žalia / raudona: akumuliatoriaus ikrovos lyqis mažas.

Raudona: akumuliatoriaus itampa per žema. Negalima naudoti šlifuoklio.

- Irankj galima naudoti dviem greičio valdymo režimais. Numatytuoju režimu greitj galima reguliuoti tiesiškai, keičiant jungiklio padėtį. Kitu režimu veikiančio įrankio greitis būna pastovus (nustatytas maks. sūkių per minutę skaičius). Įrankio valdymo režimai periungiami vienu metu spaudžiant myqtukus „rpm+“ ir „rpm-“, kai įrankis veikia aktyviu režimu.

- Aktyviu režimu maksimalų sūkių per minutę skaičių galima reguliuoti spaudžiant ant įrankio rankenos esančius mygtukus „rpm+“ arba „rpm−“. Sūkių per minutę skaičių galima nustatyti ties 2 200, 4 000, 6 000, 9 000, 12 000, 15 000 ir 17 000 sūk./min.

- Galima užfiksuoti sūkių per minutę skaičių, kad netyčia nebūtų pakeistas. Norėdami užfiksuoti sūk./min. nustatymą, atlikite toliau nurodytus veiksmus.

1 Palaukite, kol išsiiungs šlifuoklio aktyvus režimas.
2. Vienu metu paspauskite ir palaikykite abu mygtukus „rpm+“ ir „rpm-“, tada patraukite jungikli.
3. Pakartokite ši veiksma, kad atviksuotumėte sūk./min. nustatyma.

Jei mygtukas „rpm+“ arba „rpm-“ paspaudžiamas, kai sūk./min. nustatymas užfiksuotas, dešinioji lemputė du kartus mirkteli raudonai ir sūk./min. nustatymas pesikeičia.

• Kai norite šlifuoti, prieš jjungdami įrankį visada iš pradžių jį laikykite arti darbinio paviršiaus. Prieš sustabdydami įrankį visada atitraukite į nuo darbinio paviršiaus. Taip neišskaptuosite darbinio paviršiaus dėl per didelio abrazyvo greičio.
• Baige šlifuoti, išimkite akumuliatoriu iš šlifuoklio vienu metu spausdami myotukus abieiose pusėse. Ikraukite akumuliatoriu

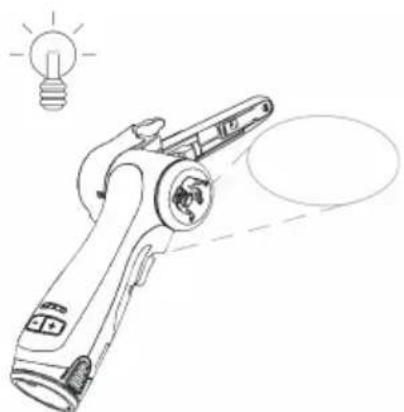

Darbinèlemputé

Perspéjimas: nežiūrèkite tiesiai j darbinę lemputę!

Šiame įrankyje įrengta darbinė lemputė, kuri užfiksuota 30° kampu įpriekį.

Spustelėkite jungiklj, kad jjungtumėte darbinę lemputę. Lemputė automatiškai išsijungs praėjus 60 sekundžių nuo jungiklio atleidimo.

Bluetooth

Šiame įrankyje veikia „Bluetooth®” mažos energijos technologija, todėl galima prisijungti prie programos „MyMirka“, kurią naudojant galima pasiekti papildomas įrankio funkcijas. Jei reikia daugiau informacijos apie programos funkcijas ir tai, ar ji pasiekiama jūsų šalyje, apsilankykite adresu www.mirka.com/mymirka

Aktyvinkite „Bluetooth“ funkciju savo „Mirka“ FBS-B 10 ir 13 jrankyje, kaip nurodyta toliau.

1. Prijunkite akumuliatorių prie įrankio.
2. Paspauskite ir laikykite paspaudę mygtuką „rpm+“, kol jjungiate įrankį įjungimo / išjungimo mygtuku.
3. Vidurinis šviesos diodas mirksi žaliai, nurodydamas, kad „Bluetooth“ yra aktyvus ir paruoštas tinklo ryšiui.
4. Vidurinis šviesos diodas dega žaliai, kai įrankis yra prijungtas prie kito „Bluetooth“ įrenginio.
5. „Bluetooth“ funkcija išjungiama, kai įrankis deaktyvinamas / išjungiamas.

PASTABA! Jei programa nejdiegta arba nepasiekiama jūsų šalyje, „Bluetooth“ funkcija nebus aktyvinta.

Žodinis ženklas „Bluetooth““ ir logotipai yra registruotieji prekių ženklai, priklausantys „Bluetooth SIG, Inc.“. . „Mirka Ltd“ šiuos ženklus naudoja pagal licencijų. Kiti prekių ženklai ir prekiniai pavadinimai yra atitinkamą savininkų nuosavybė.

techninèpriežiūra

Prieš atlikdami techninę priežiūrą visada atjunkite akumuliatorių! Naudokite tik originalias „Mirka“ atsargines dalis!

FBS-B 10 juostos keitimas

išimkite akumuliatorių;

Pastumkite įtempimo svirtį link plieninio apsauginio dangčio, kad atlaisvintumėte fiksatorių.

Pakeiskite juostą; jsitikinkite, kad juosta yra centre.

Fiksatorių ant įtempimo svirties spauskite link plieninio dangčio, kad įtemptumėte.

FBS-B 13 juostos keitimas

išimkite akumuliatorių;

Paspauskite plokštele, kad atlaisvintumėte juostos įtempimą.

Norėdami pakeisti juostą, laikykite plokštelę suspaustą; įsitikinkite, kad juosta yra centre.

Atleiskite stūmimo plokšte, kad įtemptumėte.

Valymas

Norėdami pašalinti susikaupusias dulkes, naudokite minkštą šepetėlj. Valydami dévékite apsauginius akinius, kad apsaugotumėte savo akis.

Jei reikia nuvalyti įrankio korpusą, valykite jį minkšta drėgna šluoste. Galima naudoti švelnų ploviklj.

JSPĖJIMAS: niekada nenaudokite alkoholio, benzino ar kitokios valymo priemonės. Niekada nevalykite plastikinių dalių šarminėmis medžiagomis.

Ikroviklio valymo instrukcijos

Riebalus ir nešvarumus nuo įkroviklio paviršiaus galima nuvalyti naudojant šluostę arba minkštą ne metalinį šepetėlj. Nenaudokite vandens ir jokių valymo skysčių.

Tolesné techninę priežiūra

Techninę priežiūrą visada turi atlikti išmokyti darbuotojai. Kad galiotų įrankio garantija ir būtų užtikrinta optimali įrankio sauga ir veikimas, techninę priežiūrą turi atlikti įgaliotasis „Mirka“ techninės priežiūros centras. Kad sužinotumėte, kur yra artimiausias įgaliotasis „Mirka“ techninės priežiūros centras, kreipkitės į „Mirka“ klientų aptarnavimo skyrių arba apsilankykite svetainėje www.mirka.com.

Trikčiųšalinimo vadovas

		SprendimasGalima priežastisPožym
Paspaudus jungiklį, dešinysis šlifuoklio šviesos diodas nešviečia.	Akumuliatorių paketas netinkamai prijungtas prie šlifuoklio.Akumuliatorius visiškai išsikrovęs.	Įđėkite akumuliatorių tinkamai.Įkraukite akumuliatorių.
Šlifuoklio šviesos diodas (dešinysis) šviečia raudonai, o šlifuoklis sulėtėja iki mažiausio greičio, kai šlifuojama.	Šlifuoklis pernelyg įkaito.Ilgalaikė apkrova yra per didelė.	Kuriam laikui sumažinkite šlifuoklio apkrovą ir jis vėl pagreitįs.
Šlifuoklio šviesos diodas (dešinysis) šviečia raudonai, o sūkių per minutę skaičius šiek tiek sumažėja.	Trumpalaikė apkrova yra per didelė.	Sumažinkite apkrovą ir šviesos diodo (dešinysis) spalva automatiškai pasikeis įžalią.
Kairysis šviesos diodas šviečia raudonai, o šlifuoklis neveikia.	Akumuliatoriaus įtampa yra per žema.	Įkraukite akumuliatorių.
Kairysis įrankio šviesos diodas mirksi raudonai, nors akumuliatorius visiškai įkrautas.	Akumuliatoriaus triktis. Naudokite diagnostikos programą.	Pakeiskite akumuliatorių.
Kairė įrankio lemputė šviečia žaliai – tainurodonormalųakumuliatoriaus įkrovos lygį; akumuliatorius tinkamai prijungtas, tačiau įrankis nejsijungia.	Įrankio triktis.	Kreipkitės į „Mirka“ techninės priežiūros centrą.

Utilizavimo informacija

PAVOJUS

Nutraukite senų elektrinių įrankių maitinimo laidą, kad jų nebūtų įmanoma jjungti.

Laikykitės konkrečioje šalyje galiojančių taisyklių, susijusių su panaudotų įrenginių, pakuotės ir priedų šalinimu bei perdirbimu.

Taikoma tik ES: elektrinių įrankių neišmeskite kartu su buitinėmis atliekomis. Pagal Europos Sąjungos direktyvas dėl elektrinės ir elektroninės įrangos šalinimo bei nacionalinį įstatymą elektrinius įrankius, kurių eksploatacijos laikas baigėsi, reikia surinkti atskirai ir atiduoti į aplinką saugančią perdirbimo įmonę.

Daugiau informacijos apie REACH, „RoHS“ ir mūsų įmonės socialinę atsakomybę rasite svetainėje www.mirka.com.
