KULLANIM KILAVUZU FBS-B 13 Mirka

tr İşletim Talimatları......338

bu beyanın ilgili olduğu Mirka® ürünlerinin (aşağıda listelenmektedir; belirli bir model için "Teknik veriler" tablosuna başvurun), aşağıdaki standartlar ve diğer normatif belgeler ile uyumlu olduğunu, sadece kendi sorumluluğunda olmak kaydı ile beyan eder: 2006/42/EC, 2014/53/EU, 2011/65/EU, 2015/863/EU ve 2012/19/EU yönetmelikleri uyarınca EN 62841-1:2015+AC:2015+A11:2022, EN 62841-2-4:2014+AC:2015, EN 55014-1:2021, EN 55014-2:2021, EN 300 328 V2.2.2, EN 301 489-1 V2.2.3, EN 301 489-17 V3.2.4 ve EN IEC 63000:2018. Pil şarç cihazı aşağıdaki standartlara ve yönergelere uygundur; 2014/35/EU, 2014/30/EU, 2011/65/EU, 2015/863/EU ve 2012/19/EU yönetmelikleri uyarınca EN 60335-1:2012/A15:2021, EN 60335-2-29:2021/A1:2021, EN 62233:2008, EN 55014-1:2017, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-3:2013 ve EN IEC 63000:2018.

Ürünler: Mirka® FBS-B 10 ve 13

Jeppo 01.02.2024

Tanzim Yeri ve Tarihi

Şirket

Stefan Sjöberg, CEO

Üretici/Tedarikçi

Mirka Ltd

66850 Jeppo, Finlandiya

Tel: [phone]

Orijinal talimatların çevirisi. Bu kılavuzda ön bildirimde bulunmadan değişiklik yapma hakkını saklı tutarız.

Önemli

Bu aletin montaj, çalıştırma veya bakım işlemlerinden önce, bu güvenlik ve işletim talimatlarını dikkatle okuyun. Bu talimatları emniyetli, ulaşılabilir bir yerde muhafaza edin. Yerel ve ulusal düzenlemeleri okuyun ve izleyin.

Not: Mirka ürünleri sürekli olarak geliştirilmektedir. Bu talimatların en son sürümü için lütfen mirka.com adresini ziyaret edin.

Gerekli kişisel güvenlik ekipmanları

Kullanıcı kilavuzunu okuyun

Güvenlik gözlüklerini takın

Kulak koruyucuları takın

Güvenlik eldivenlerini takın

Yüz maskesini takın

Semboller

	İlgili EU (Avrupa Birliği) standartları ile uyumludur
	İlgili Birleşik Krallık yönetmelikleri ile uyumludur
	Çin RoHS şartları ile uyumludur
	Avustralya ve Yeni Zelanda RCM şartları ile uyumludur
	Avrasya uygunluk şartları ile uyumludur
	Brezilya uygunluk şartları ile uyumludur

Uyarı: Ölüm veya ciddi yaralanma ve/veya mülk hasarı ile sonuçlanabilecek tehlikeli olabilecek durum. Dikkat: Önemsiz veya hafif yaralanma ve/veya mülk hasarı ile sonuçlanabilecek tehlikeli olabilecek durum.

Genel Elektriki Alet Güvenlik Uyarıları

UYARI – Tüm güvenlik uyarılarını ve tüm talimatları okuyun. Uyarıları ve talimatları izlememek, elektrik çarpması, yangın ve/veya ciddi yaralanmalar ile sonuçlanabilir.

Tüm uyarı ve talimatları ileride başvurmak üzere saklayın. Uyarılarda yer alan "elektrikli alet" terimi, şebeke elektriği ile çalışan (kablolu) elektrikli aletinize veya batarya ile çalışan (kablosuz) elektrikli aletinize işaret etmektedir.

1. Çalışma alanının güvenliği

a. Çalışma alanını temiz tutun ve iyi aydınlatılmış olmasını sağlayın. Dağınık veya karanlık alanlar, kazalara davetiye çıkarırlar.
b. Elektrikli aletleri örneğin yanıcısıvı, gaz veya tozların bulunduğu patlayıcı ortamlarda çalıştırmayın. Elektrikli aletler, toz veya dumanı ateşleyebilecek kıvılcımlar oluşturur.
c. Elektrikli bir aleti çalıştırırken, çocukların ve civardaki kişilerin yaklaşmasına izin vermeyin. Dikkatinizin dağılması, kontrolü kaybetmenize neden olabilir.

2. Elektrik güvenliği

a. Elektrikli aletlerin fisleri, elektrik prizleri ile eşleşmelidir. Fisleri hiçbir zaman, hiçbir şekilde modifiye etmeyin. Topraklı (topraklanmış) elektrikli aletler ile hiçbir adaptör fisini kullanmayın. Modifiye edilmemiş fisler ve bunlarla eşleşen elektrik prizleri, elektrik çarpması riskini azaltacaktır.
b. Borular, radyatörler, fırınlı ocaklar ve buzdolapları gibi topraklı veya topraklanmış yüzeyler ile vücut temasından kaçının. Vücudunuzun topraklı veya topraklanmış olması durumunda, elektrik çarpması riski artar.
c. Elektrikli aletleri yağmura veya ıslak koşullara maruz bırakmayın. İçine su giren bir elektrikli alet, elektrik çarpması riskini artıracaktır.
d. Elektrik kablosunu doğru şekilde kullanmaya dikkat edin. Elektrik kablosunu hiçbir zaman elektrikli aleti taşımak, çekmek veya elektrikli aletin fişini prizden çıkarmak için kullanmayın. Kabloyu ısı kaynaklarından, yağlardan, keskin kenarlardan ve hareketli parçalardan uzakta tutun. Hasarlı veya dolaşmış elektrik kabloları, elektrik çarpması riskini artırır.
e. Elektrikli bir aleti açık havada çalıştırırken, dış mekanlarda kullanım için uygun bir uzatma kablosu kullanın. Dış mekanlarda kullanıma uygun bir elektrik kablosunun kullanılması, elektrik çarpması riskini azaltır.
f. Elektrikli bir aletin nemli bir ortamda çalıştırılması kaçınılmaz ise, artık akımla çalışan (RCD) bir koruyucu cihaz kullanın. Bir RCD'nin kullanılması, elektrik çarpması riskini azaltır.

3. Kişisel güvenlik

a. Bir elektrikli aleti çalıştırırken tetikte olun, yaptığınız işi izleyin ve sağduyunuzu kullanın. Yorgun olduğunuza veya ilaç, alkol veya uyuşturucu madde etkisi altındayken, elektrikli bir aleti kullanmayın. Elektrikli aletleri çalıştırırken bir anlık dikkatsizlik, ciddi yaralanmalara neden olabilir.
b. Kişisel koruyucu ekipman kullanın. Mutlaka göz koruyucu ekipman kullanın. Uygun koşullarda kullanılan toz maskesi, kaymayı önleyen güvenlik ayakkabıları, baret veya işitme koruyucular gibi koruyucu ekipmanlar, kişisel yaralanmaları azaltacaktır.
c. Aletin istenmeyen şekilde çalışmaya başlamasını önleyin. Elektrik kaynağına ve/veya batarya paketine bağlanmadan, aleti yerinden kaldırmadan veya taşımadan önce, cihazın güç düğmesinin kapalı pozisyonda olmasına dikkat edin. Elektrikli aletleri parmağınız güç düğmesinin üzerindeyken taşımak veya aletlerin fişini, güç düğmesi açık pozisyondayken elektrik prizine takmak kazalara davetiye çıkarır.
d. Elektrikli aleti çalıştırmadan önce tüm ayar anahtarlarını veya civata anahtarlarını ortadan kaldırın. Elektrikli aletin dönen bir parçasına takılı bırakılmış bir civata veya ayar anahtarı, bedensel yaralanmalara neden olabilir.
e. Uzanmayın. Zemine her zaman doğru şekilde basın ve dengenizi koruyun. Bu, elektrikli aletin beklenmedik durumlarda daha iyi kontrol altına alınmasına olanak sağlar.
f. Uygun şekilde giyinin. Bol giysiler giymeyin ve çıkıntılı veya sallantılı, uzun takılar takmayın. Saçınızı, giysilerinizi ve eldivenlerinizi hareketli parçalardan uzak tutun. Bol giysiler, gevşek takılar veya uzun saçlar hareketli parçalara takılabilir.
g. Cihazlara toz emiş bağlantısı ve toplama işlevleri sağlanmışsa, bunların bağlı durumda ve gereken şekilde kullanılıyor olmasına dikkat edin. Toz toplama işlevinin kullanılması, toz ile ilgili tehlikeleri azaltabilir.

h. Aletlerin sık kullanılmasıyla oluşan aşinalığa dayanarak güvenlik ilkelerine kayıtsız kalmayın. İhmalkar bir eylem, bir anda ciddi yaralanmalara yol açabilir.

4. Elektrikli aletin kullanım ve bakımı

a. Elektrikli alete aşırı yüklenmeyin. Uygulamanız için doğru elektrikli aleti kullanın. Doğru elektrikli alet, işi, amacı doğrultusundaki bir hızla daha iyi ve daha güvenli şekilde yapacaktır.
b. Güç düğmesi gereken şekilde açılmıyor ve kapanmıyorsa, elektrikli aleti kullanmayın. Güç düğmesi ile kontrol edilemeyen elektrikli aletler tehlikelidir ve derhal onarılmalıdır.
c. Herhangi bir ayarlama veya aksesuar değişimi yapmadan veya elektrikli aletleri saklamadan önce, aletin elektrik fişini güç kaynağından çıkarın ve/veya aletin batarya paketi ile olan bağlantısını devre dışı bırakın. Bu tür önleyici güvenlik tedbirleri, elektrikli aletin kazara çalışmaya başlaması riskini azaltır.
d. Atıl durumdaki elektrikli aletleri çocukların erişemeyeceği yerde saklayın ve elektrikli alete veya bu talimatlara aşına olmayan kişilerin elektrikli aleti çalıştırmasına kesinlikle izin vermeyin. Elektrikli aletler, eğitimli olmayan kullanıcıların elinde tehlike arz ederler.
e. Elektrikli aletleri muhafaza edin. Hareketli parçaların ayarsızlıkları veya bağlantılarını, kırık veya çatlak parçaları ve elektrikli aletin işletimini etkileyebilecek diğer tüm koşulları dikkatle kontrol edin. Hasarlıysa, elektrikli aleti kullanmadan önce onarılmasını sağlayın. Birçok kaza elektrikli aletlerin yetersiz, kötü bir şekilde muhafaza edilmesinden kaynaklanır.
f. Kesici aletlerin her zaman keskin ve temiz durumda olmasını sağlayın. Gereken şekilde muhafaza edilmiş, keskin biçak kenarlarına sahip kesici aletlerin, tutukluk yapma olasılıkları daha düşüktür ve kontrol edilmeleri daha kolaydır.
g. Elektrikli aleti, aksesuarları ve alet uçları vb. parçaları, çalışma koşullarını ve gerçekleştirilecek işi dikkate alarak, bu talimatlara uygun şekilde kullanın. Elektrikli aletin, amacı dışında farklı operasyonları için kullanılması tehlikeli bir duruma neden olabilir.
h. Kolları ve kavrama yüzeylerini kuru ve temiz tutun; yağdan ve gres yağından arındırın. Kaygan kolları ve kavrama yüzeyleri, aletlerin güvenli bir şekilde tutulmasını engeller ve beklenmedik durumlarda aracın kontrolünü kaybetmenize yol açar.

5. Pil aletinin kullanım ve bakımı

a. Sadece üretici tarafından belirtilen şarj cihazı ile şarj edin. Bir pil paketi için uygun bir şarj cihazının başka bir pil paketi ile kullanılması yangın riski doğurabilir.
b. Elektrikli aletleri sadece özel olarak tanımlanmış pil paketleri ile kullanın. Farklı bir pil paketini kullanmak, yaralanma ve yangın riski doğurabilir.
c. Pil paketini kullanmadığınız zamanlarda diğer metal cisimlerden -örneğin kağıt kıskaçları, madeni paralar, anahtarlar, çiviler, vidalar- veya bir terminalden diğerine bağlantı kurabilecek diğer küçük metal cisimlerden uzak tutun. Pil terminallerine birlikte kısa devre yaptırma, yanıklara veya yangına neden olabilir.
d. Olumsuz koşullar altında pilden dışarı sıvı akabilir; temas etmekten kaçının. Kazara dokunursanız, bol suyla yıkayın. Sıvı gözlerle temas ederse, ayrıca tıbbi yardım da alın. Pilden akan sıvı tahriş veya yanıklara neden olabilir.
e. Hasarlı veya üzerinde değişiklik yapılmış bir pil paketini veya aleti kullanmayın. Hasarlı veya değişiklik yapılmış piller yangın, patlama veya yaralanı riski ile sonuçlanabilecek beklenmedik tepkimeler gösterebilir.
f. Pil paketlerini veya aletleri yangına veya aşırı sıcaklığa maruz bırakmayın. Aletlerin yangına veya 130 °C üzerinde sıcaklığa maruz kalması patlamaya yol açabilir.
g. Tüm şarj talimatlarına uyun ve pil paketlerini veya aletleri talimatlarda belirtilen sıcaklık aralığı dışında şarj etmeyin. Yanlış bir biçimde veya belirtilen sıcaklık aralığı dışında şarj etmek, pile zarar verebilir ve yangın riskini artırabilir.

6. Servis

a. Elektrikli aletinizin vasifli bir teknisyen tarafından ve yalnızca bire bir aynı yedek parçalar kullanılarak tamir edilmesini sağlayın. Bu, elektrikli aletin güvenliğinin sürdürülmesini sağlayacaktır.
b. Hasarlı pil paketlerine asla servis işlemleri uygulamayın. Pil paketlerinin servis işlemi yalnızca üretici veya yetkili servis sağlayıcılar tarafından uygulanmalıdır.

Pil paketi ve şarj cihazı için güvenlik kuralları

• Pil ve şarj cihazınız için önemli güvenlik ve işletim talimatları. Şarj cihazını kullanmaya başlamadan önce şarj cihazı, pil paketi ve alet üzerinde yer alan tüm talimatları ve uyarıları okuyun.
• Pil paketinin kasası çatlak veya hasarlı ise, şarj cihazına takmayın. Ölümle dahi sonuçlanabilecek elektrik çarpması tehlikesi vardır.
• Şarj cihazının içine herhangi bir sıvının girmesine izin vermeyin. Elektrik çarpması meydana gelebilir.

• Bu şarj cihazı, şarj edilebilir pilleri şarj etmek dışında bir amaç için tasarlanmamıştır.

• Şarj cihazının üzerine herhangi bir cisim koymayın, şarj cihazını herhangi bir ısı kaynağının yakınına veya aşırı iç ısıya yol açabilecek yumuşak bir yüzeyin üzerine yerleştirmeyin.

• Kablonun ayakla üzerine basılmayacak, takılarak düşme olasılığı bulunmayacak veya başka şekilde hasar veya gerilmeye maruz kalmayacak biçimde yerleştirilmesine dikkat edin.
• Ani bir darbe almış, yere düşürülmüş veya başka herhangi bir şekilde hasarlanmış şarj cihazlarını kullanmayın.
• Aleti ve pil paketini sıcaklığın 50 °C'ye (122 °F) veya üzerine çıkabildiği yerlerde saklamayın veya kullanmayın.
• Şarj cihazı, konutlara yönelik standart şebeke elektrik gücü (100–240 VAC) ile çalışmak üzere tasarlanmıştır. Başka bir gerilimde kullanmaya çalışmayın.
• Çocuklar, cihazla oynamamaları için gözetim altında tutulmalıdır.

Ek Güvenlik Uyarıları

• Zimparalanacak çalışma parçasının yerine sıkıca oturmuş olmasını mutlaka sağlayın.
• Aletin herhangi bir şekilde taşınması sırasında pili mutlaka çıkarın.
• Zımpara veya diğer hareketli parçaların gevşemesi durumunda çevredeki insanları ve nesneleri korumak için önlem almadan, aletin serbest hızda çalışmasına izin vermeyin.
• Bu aleti kullanmadan önce tüm talimatları okuyun. Tüm operatörler bu aletin doğru, emniyetli şekilde kullanımı konusunda eksiksiz bir eğitim görmelidir.
• Tüm bakım çalışmaları eğitimli personel tarafından yürütülmelidir. Servis işlemleri için, yetkili bir Mirka servis merkezi ile irtibata geçin.
• Şayet alet arızalı izlenimi veriyorsa, aleti kullanmaya derhal son verin ve servis ve onarım için gerekli düzenlemeleri yapın.
• Zımparayı değiştirmeden önce, güç kaynağı ile bağlantısını mutlaka kesin.
• Aleti güç kaynağına bağlı durumdayken kesinlikle taşımayın, depolamayın ya da denetimsiz bırakmayın.
• Kullanım sırasında ellerinizi dönen destekten uzak tutun.
• Bu aleti kullanırken gerekli kişisel koruyucu donanımları, üreticilerin talimatlarına ve yerel/ulusal kurallara uygun şekilde takın.
• Çalışma yüzeyi için Malzeme Güvenliği Veri Sayfasını (Materials Safety Data Sheet - MSDS) okuyun.
• Herhangi bir fiziksel el/bilek rahatsızlığı yaşandığında, çalışmayı durdurun ve tıbbi destek alın. El, bilek ve kol yaralanmaları, tekrarlanan çalışma, hareket ve titreşimlere aşırı maruz kalmaktan kaynaklanır.

Pil ve şarj cihazına ilişkin ek bilgiler

- Pil paketini hangi nedenle olursa olsun, kesinlikle açmaya çalışmayın. Pil paketinin plastik yuvası kırılması veya çatlaması durumunda, kullanımı derhal durdurun ve kesinlikle şarj etmeyin.

Ek Uyarılar

Elektrikli zımparalama, testereleme, öğütme, delme ve diğer inşaat faaliyetleri nedeniyle oluşan bazı tozlar kansere, doğum kusurlarına veya üreme hasarlarına neden olduğu bilinen kimyasallar içerirler. Bu kimyasallara örnek olarak aşağıdaki akiler verilebilir:

• kurşun bazlı boyalardan kaynaklanan kurşun,
• tuğla ve çimentodan ve diğer duvarcılık ürünlerinden kaynaklanan kristal silika, ve
• kimyasal işlem görmüş keresteden kaynaklanan arsenik ve krom.

Bunlara maruz kalma riskiniz, bu türde bir çalışmayı yapma sıklığınıza bağlı olarak değişkenlik gösterebilir. Bu kimyasallara maruz kalma düzeyinizi azaltmak için: iyi havalandırılan bir alanda çalışın ve örneğin mikroskopik partikülleri filtrelemek için özel olarak tasarlanmış toz maskeleri gibi, onaylanmış güvenlik ekipmanları ile çalışın.

Teknik veriler

”		FBS-B 13FBS-B 10Mirka
		12 VDC12 VDCGerilim
Hız	2200 –18000 d/d	2200 –18000 d/d
Ağırlık (yalnızca alet)	0,70 kg	0,74 kg
Kayış ebadı	10 x 330 mm	13 x 457 mm
Şerit hızı	2,6 – 20,5 m/s	2,5 – 19,6 m/s

Pil şarj cihazı	Mırka BCA 108
Giriş	100–240 VAC, 50–60Hz
Şarj süresi	< 50 min (2,5 Ah)< 100 min (5,0 Ah)
Depolama sıcaklık aralığı	-20 °C – 80 °C
Şarj sıcaklığı	4 °C – 40 °C
Boyutlar	191 x 102 x 86 mm
	0,66 kgAğırlık
	II /Koruma derecesi

Pil paketi	Mirka BPA 10825	Mirka BPA 10850	Mirka BPA 11125	Mirka BPA 11150
Tip	Şarj edilebilirLi-ion (Lityum-iyon)	Şarj edilebilirLi-ion (Lityum-iyon)	Şarj edilebilirLi-ion (Lityum-iyon)	Şarj edilebilirLi-ion (Lityum-iyon)
Pil voltajı	10,8 VDC	10,8 VDC	11,1 VDC	11,1 VDC
Kapasite	2,5 Ah / 27,0 Wh	5,0 Ah / 54,0 Wh	2,5 Ah / 27,75 Wh	5,0 Ah / 55,5 Wh
Ağırlık	0,18 kg	0,38 kg	0,18 kg	0,38 kg
Akıllı pil	Evet	Evet	Evet	Evet

Gürültü ve titreşim bilgileri

Ölçülen değerler, bir aleti başka bir aletle karşılaştırmak ve maruziyetin ön değerlendirmesini yapmak için kullanılabilir.

Cordless	FBS-B 10	FBS-B 13
Ses basıncı seviyesi ( L_pA )	72,0 dB(A)	72,0 dB(A)
Ses gücü seviyesi ( L_WA )	80,0 dB(A)	80,0 dB(A)
Ses ölçümü belirsizliği K_WA	3,0 dB(A)	3,0 dB(A)
Titreşim emisyon değeri a_h^*	3,125 m/ s^2	3,125 m/ s^2
Titreşim emisyonu belirsizliği K_PA^*	1,5 m/ s^2	1,5 m/ s^2

Teknik özellikler ön-ihbarsız değiştirilebilir. Farklı pazarlarda farklı model serileri yer alabilir.

* Tabloda belirtilen değerler, belirtilen kural ve standartlara uyumlu laboratuvar testlerinden alınmıştır ve risk değerlendirmesi için yeterli değildir. Belirli bir iş yerinde ölçülen değerler, beyan edilen değerlerden daha yüksek olabilir. Fiili maruziyet değerleri ve risk miktarı veya bireyin yaşadığı hasar, duruma özeldir ve çevreleyen ortama, bireyin makineyi çalıştırma şekline, işlenen belirli malzemeye, iş istasyonunun tasarımına ve kullanıcıının maruziyet süresine ve fiziksel durumuna dayanır. Mirka Ltd, herhangi bir bağımsız risk değerlendirmesinde fiili maruziyet değerleri yerine beyan edilen değerleri kullanmanın doğurabileceği sonuçlara ilişkin herhangi bir sorumluluk üstlenmez.

Mesleki sağlık ve güvenlik bilgilerine ilişkin ayrıntılı veriler, aşağıdaki web sitelerinde mevcuttur:

https://osha.europa.eu/en (Avrupa) veya http://www.osha.gov (ABD)

Aletin doğru kullanımı

Bu zimpara makinesi boya, metal, ahşap, kompozit, plastik vb. her türlü malzemeyi, bu amaçla üretilen zımparaları kullanarakzımparalamak üzere tasarlanmıştır. Bu zimpara makinesini, üreticiye veya üreticinin yetkili satıcısına danışmadan, belirtilenler dışında herhangi bir amaçla kullanmayın. Motor yuvasının açılmasını gerektiren tüm bakım veya onarım çalışmaları, sadece yetkili bir servis merkezi tarafından yürütülmelidir.

Pil ve şarj cihazı

- Karton ambalajından çıkarılan pil paketinin şarjı tam dolu değildir. Önce güvenlik talimatlarını okuyun ve sonra pilinizi talimatlara uygun şekilde şarj edin.

• Ideal şarj kapasitesi için, pil 18 °C (64 °F) ile 24 °C (75 °F) arasındaki bir ortam sıcaklığında şarj edilmelidir. Pil paketinin hasarlanması önlemek için, pil paketini hava sıcaklığı 4 °C'nin (39°F) altında veya 40 °C'nin (104 °F) üzerinde olduğu zamanlarda şari etmeyin.
• Mümkün olan en uzun pil ömrünü elde etmek için sunları yapmanızı öneririz:

– Pilinizi serin bir yerde saklayın ve şarj edin. Normal oda sıcaklığının üzerinde veya altındaki ısılar pil ömrünü kısaltacaktır.

– Pili kesinlikle boşalmış durumda saklamayın. Boşalır boşalmaz şari edin.

- Tüm pillerin şariju zaman içinde yavaş yavaş tükenir. Sıcaklık arttıkça, şarjlarını daha hızlı tüketirler.

Aletinizi uzun süre kullanmamak üzere saklayacaksanız, pilini her ay şarij etmelisiniz. Bu uygulama pil ömrünü uzataçaktır.

Şarj prosedürü

• Güç kablosunu şarj cihazına bağlayın ve ardından, pil paketini eklemeden önce fişi bir elektrik prizine takın. Her üç şarj lambası iki şaniyeliğine vanacak ve sonra kapanacaktır.
• Pil paketini sari cihazına takın. Lambalar 30 saniye icinde yanıp sönmeye baslayacaktır.

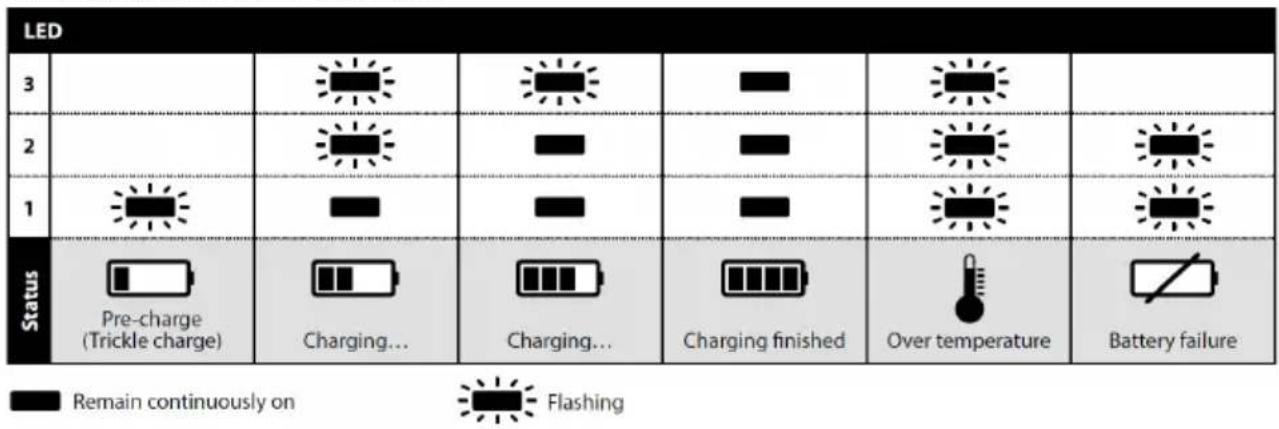

• Sari islemi sırasında sari lambaları, durumu aşağıdaki sekilde belirtecektir:

– Sari islemi sırasında üç sari lambası sıralı olarak vanıp sönecektir.

– Alet tam dolu sari edildiğinde, üc lamba da sürekli vanmaya baslayacaktır.

- Şarj işlemi BPA 10825/11125 pil paketi için yaklaşık 50 dakika ve BPA 10850/11150 pil paketi için yaklaşık 100 dakika sürecektir.

NOT! Bu şarj cihazı sadece Mirka 12V pil paketlerini şarj etmek için üretilmiştir.

NOT! Çevreleyen ortama ve pil durumuna bağlı olarak, şarj süreleri daha uzun olabilir.

BCA 108 şarj cihazının LED göstergesi

Sari cihazı aşağıdaki durumlarda bilgi verecektir:

• Bir pil paketi aşırı ısındığında. Her üç şarj lambası da yanıp sönecektir. Pili çıkarın, 15–30 dakika soğumasını bekleyin ve yeniden takın.
• Pilde veya şarj cihazında bir arıza meydana geldiğinde. İki şarj lambası yanıp sönecektir. Pili çıkarın ve soğumasını bekleyin. Pil paketini şarj cihazına tekrar takın. İki şarj lambası yanıp sönmeye devam ediyorsa, pil veya şarj cihazı servis onarımına gerek duvabilir.

Başlatma

1. Ambalajını çıkarırken, aletin el değişmemiş, eksiksiz ve nakliye sırasında hasarlanmamış olduğundan emin olun. Hasarlı bir aleti kesinlikle kullanmayın.
2. Gerilim kolunun alete doğru şekilde takıldığından ve koruyucu plastik ısı kapağının, lastik muhafazanın ve diğer parçaların gerilim koluna doğru şekilde monte edildiğinden emin olun.

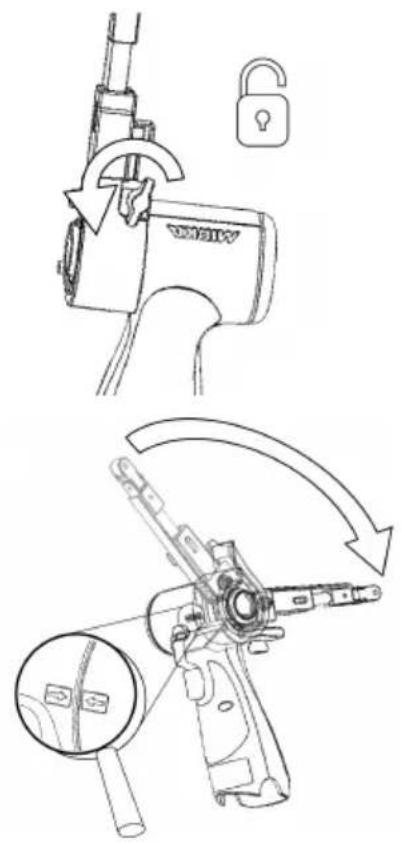

Alet üzerinde FBS-B 10 gerilim kolu tertibatı:

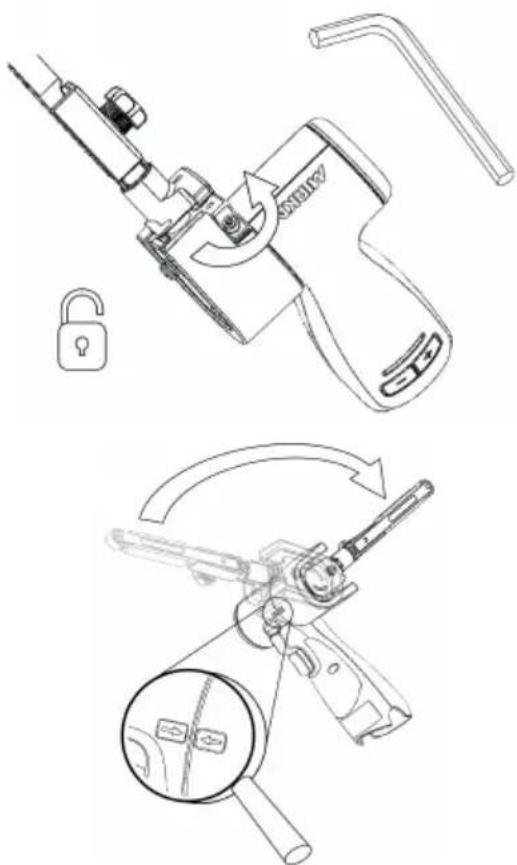

Alet üzerinde FBS-B 13 gerilim kolu tertibatı:

Sıkıştırma deliğinin aletin metal kovanına eş merkezli ve dik olarak hizalandığından ve kelebek somunun açıldığından emin olun.

Aletin gövdesindeki ve gerilim kolu ısı kapağı üzerindeki iki ok birbirine doğru bakmalıdır.

Kolu yavaşça plastik gövdenin sonuna kadar itin ve plastik eğim açısı sınırlayıcısının gerilim koluna oturduğ- undan emin olun, ardından kolu istenilen açıda konuml- andırın ve kelebek somunu gerdirin.

Kol, ayar aralığıdahilinde (-90°ila90°)istenilen herhangi bir açıda sabitlenebilir.

Sıkıştırma deliğinin aletin metal kovanına eş merkezli ve dik olarak hizalandığından ve 3 mm altıgensomunun açıldığından emin olun.

Montaj sırasında aletin gerdirme yüzeyine zarar vermemek için, küçük gerdirme parçasının doğru şekilde hizalandığından emin olun.

Kolu yavaşça plastik gövdenin doğru sonuna kadar itin ve plastik eğim açısı sınırlayıcısının gerilim koluna oturduğundan emin olun, ardından kolu istenilen açıda konumlandırın ve altıgen somunu gerdirin.

Kol, ayar aralığıdahilinde (-90°ila90°)istenilen herhangi bir açıda sabitlenebilir.

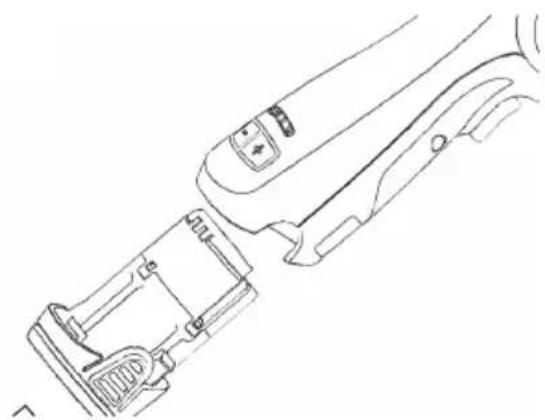

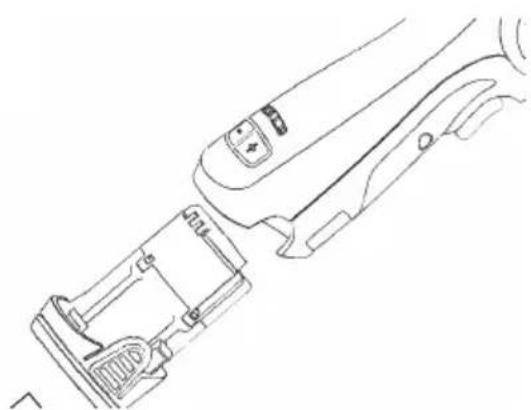

1. Tam dolu şarj olan pil paketini zımpara makinesine, bir tıklama sesiyle yerine kilitlenecek şekilde takın.

işletim talimatları

- Alet, bir el aleti olarak kullanılmak üzere tasarlanmıştır. Alet, herhangi bir konumda kullanılabilir.

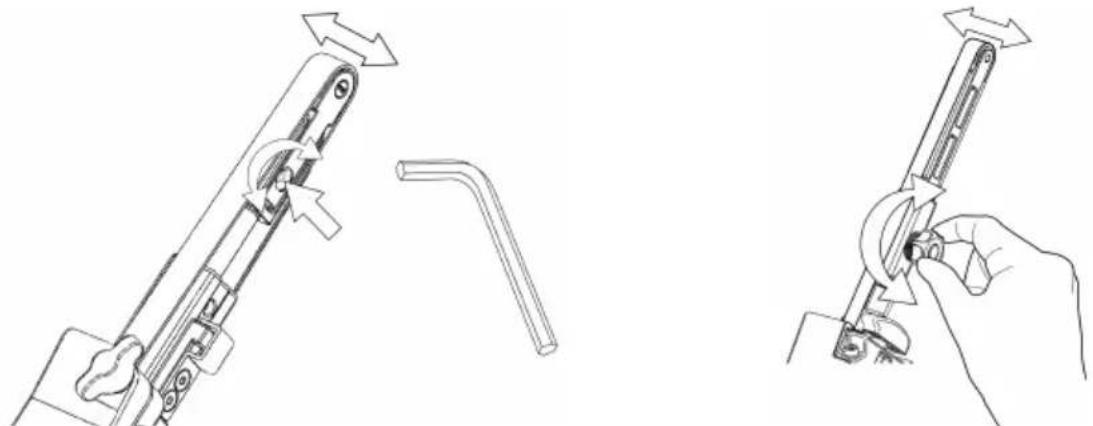

- Uygun bir zimpara şeridi seçin ve onu alete sabitleyin. Zımparanın, burun kasnağı tekerliğinde ortalandığından emin olun ve FBS-B 10'da küçük altıgen somunu kullanarak, FBS-B 13'te gerilim kolunun yan tarafındani plastik düğmeyi kullanarak hizalamayıvar lavın.

- Zımpara makinesi artık etkinlestirilebilir/ açılabilir ve tetik düğmesine basılarak çalıştırılabilir.

- Zımpara makinesi, tetik basılı olduğu sürece çalışacak ve aktif modda kalmaya devam edecektir. Tetik serbest bırakıldıktan sonra zımpara makinesi duracak, ancak aktif modda kalmaya, otomatik olarak devre dışı olmadan/kapanmadan önce kısa bir süre için devam edecektir.

- Zimpara makinesi aktif moddayken sağ LED yesil renktedir.

- Aktif modda sol LED pil durumunu gösterir:

Yeşil: Pil şari seviyesi iyi.

Yanıp sönen yeşil/kırmızı: Pil şari seviyesi zayıf.

Kırmızı: Pil voltajı çok düşük. Zımpara makinesi çalıştırılamaz.

- Alet, iki hız kademeli kontrol moduna sahiptir. Varsayılan modda hız, tetiğin konumu ayarlanmak suretiyle lineer (doğrusal) olarak ayarlanabilir. Diğer modda hız her zaman, alet çalışırken ayarlanan maksimum rpm'ye (devir/dakika) sabitlenir. Alet aktif moddayken rpm+ ve rpm– düğmelerine aynı anda basıldığında, iki kontrol modu arasında geçiş yapar.

- Aktif modda maksimum rpm (devir/dakika), aletin sapında yer alan rpm+ veya rpm– düğmelerine basılarak ayarlanabilir rpm (devir/dakika) 2,200, 4,000, 6,000, 9,000, 12,000, 15,000 ve 17,000 rpm (devir/dakika) kademeleri ile ayarlanabilir.

- rpm (devir/dakika), kazara meydana gelebilecek rpm (devir/dakika) değişikliklerini önlemek için kilitlenebilir. rpm'yi (devir/dakika) kilitlemek için;

1. Zimpara makinesi aktif moddan çıkıncava dek beklevin.
2. rpm+ ve rpm- düğmelerine aynı anda basın ve ardından düğme tetiği çekin.
3. rpm (devir/dakika) kilidini acmak icin bu islemi tekrarlayın.

rpm (devir/dakika) kilitliyken rpm+ veya rpm- düğmesine basılırsa, sağ led iki kez kırmızı renkte yanıp söner ve rpm (devir/dakika) değişmez.

• Zimparalama sırasında, çalıştırmadan önce aleti her zaman çalışma alanına yakın bir yere yerleştirin. Aleti mutlaka çalışma alanının üzerinden kaldırdıktan sonra durdurun. Bu, zimparanın aşırı hızı nedeniyle çalışma alanında kanal açılmasınıönlevecektir.
• Zimparalama işlemi bittiğinde her iki yandaki düğmelere aynı anda basın ve pili aletten çekerek zımpara makinesinden çıkarın. Pili şari edin.

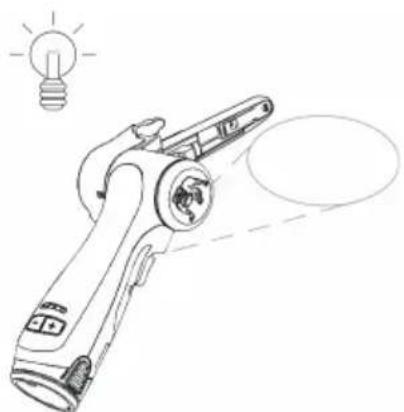

Çalışma lambası

Dikkat: Doğrudan çalışma lambasına bakmayın!

Bu alet, 30° ileri açıyla sabitlenmiş bir çalışma lambası ile donatılmıştır.

Çalışma lambasını etkinleştirmek için düğme tetiğe basın. Lamba, düğme tetik bırakıldıktan 60 saniye sonra otomatik olarak kapanacaktır.

Bluetooth

Bu alet Bluetooth® düşük enerji teknolojisi ile donatılmıştır ve MyMirka uygulamasına bağlanarak ekstra alet işlevselliği elde edilebilir. Uygulama işlevselliği ve bu işlevselliğin ülkenizde uygulanma durumu hakkında daha fazla bilgi edinmek için www.mirka.com/mymirka adresine başvurun

Mirka® FBS-B 10 ve 13 cihazınızda Bluetooth işlevini aşağıdaki şekilde etkinleştirin:

1. Pili cihaza bağlayın.
2. Cihazı güç düğmesine basarak etkinleştirirken rpm+ düğmesine basın ve basılı tutun.
3. Orta kısımdaki LED lamba, Bluetooth'un etkin ve bağlantıya hazır durumda olduğunu belirtmek için yeşil renkte yanıp sönecektir.
4. Orta kısımdaki LED lamba, cihaz başka bir Bluetooth cihazına bağlandığında yeşil renkte yanacaktır.
5. Cihaz etkisiz duruma getirildiğinde/kapatıldığında, Bluetooth devre dışı kalır.

NOT! Uygulama yüklü veya ülkenizde mevcut değilse, Bluetooth etkin konuma geçmeyecektir.

Bluetooth® sözcük markası ve logolan Bluetooth SIG, Inc. firmasının sahibi olduğu tescilli ticari markalardır ve bu markaların Mirka Ltd tarafından her türlü kullanımı lisans kapsamındadır. Diğer ticari markalar ve ticari isimler ilgili sahiplerinin mülkiyetindedir.

Bakım

Bakım işlemleri öncesinde pili mutlaka çıkarın! Sadece orijinal Mirka yedek parçalarını kullanın!

FBS-B 10 şeridi değiştirme

Kilit işlevini serbest bırakmak için, gerilim kolunu koruyucu çelik kapağa doğru itin.

Şeridi, ortalanmasına dikkat ederek değiştirin.

Gerilimi devreye almak için, gerilim kolundaki kilit işlevini çelik kapağa doğru bastırın.

FBS-B 13 şeridi değiştirme

Şerit gerginliğini gevşetmek için plakayı itin.

Şeridi, ortalanmasına dikkat ederek değiştirmek için plakaya bastırmaya devam edin.

Gerilimi devreye almak için itme plakasını serbest bırakın.

Temizlik

Birikmiş tüm tozları temizlemek için yumuşak bir fırça kullanın. Temizleme sırasında gözlerinizi korumak için güvenlik gözlükleri takın.

Aletin gövdesinin temizlenmesi gerekiyorsa, onu yumuşak, nemli bir bezle silin. Yumuşak bir deterjan kullanılabilir.

UYARI: Alkol, petrol veya diğer temizleme maddelerini kesinlikle kullanmayın. Plastik parçaları temizlemek için asla aşındırıcı maddeler kullanmayın.

Şarj cihazı temizlik talimatları

Şarj cihazının dış kısmındaki yağ ve kir, bir bez veya metal olmayan, yumuşak bir fırça kullanılarak temizlenebilir. Su veya herhangi bir temizleme solüsyonu kullanmayın.

Diğer servis işlemleri

Servis işlemleri mutlaka eğitimli personel tarafından gerçekleştirilmelidir. Aletin garantisinin geçerliliğini sürdürmek ve optimal güvenlik ve işlevini garantilemek için, servis işlemleri yetkili bir Mirka servis merkezi tarafından gerçekleştirilmelidir. Yerel Mirka yetkili servis merkezinizi bulmak için Mirka Müşteri Hizmetleri ya da Mirka bayiniz ile iletişime geçin veya www.mirka.com adresini ziyaret edin.

Sorun giderme kılavuzu

		ÇözümOlasinedenBelirti
Tetiğe basıldığında zımpara makinesinin sağ LED’inde herhangi bir ışık yanmıyor.	Pil paketi zımpara makinesine düzgün şekilde takılmamıştır.Pil tamamen boşalmıştır.	Pili düzgün şekilde takın.Pili şarj edin.
Zımpara LED’i (sağ) kırmızı renkte yanıyor ve zımpara makinesi, zımparalama işlemi sırasında minimum hız ayarına yavaşlıyor.	Zımparadaki ısı aşırı yüksek.Aşırı ağır uzun vadeli yük.	Zımpara makinesindeki yükü bir süre azaltın; zımpara yeniden hızlanacaktır .
Zımpara LED’i (sağ) kırmızı renkte yanıyor ve d/d (RPM) hafifçe azaldı.	Aşırı ağır kısa vadeli yük.	Daha hafif yük kullanın; LED (sağ) otomatik olarak yeşilrenge dönüşecektir.
Sol LED kırmızı renkte yanıyor ve zımpara makinesi çalışmıyor.	Pil voltajı çok düşük.	Pili şarj edin.
Pil şarjı tam dolu olmasına rağmen, aletin sol LED’i kırmızı renkte yanıp sönyor.	Pil arızası. Arıza teşhisi için lütfen Uygulamayı (App) çalıştırın.	Pili yenisiyle değiştirin.
Aletin sol ledi yeşil renkte yanarak normal pil seviyesini gösteriyor ve pil düzgün şekilde takılmasına rağmen alet çalışmıyor.	Alet arızası.	Mirka servis merkezi ile irtibat kurun.

imha bilgileri

TEHLIKE

Kullanılmayan ihtiyaç dışı elektrikli aletleri, güç kablolarını çıkartarak teslim edin.

Kullanılmayan makine, ambalaj ve aksesuarların imha edilmesi ve geri dönüştürülmesi konusunda, ülkeye özel geçerli yönetmeliklere riayet edin.

Yalnızca AB: Elektrikli aletleri, evsel atıkların içine atarak imha etmeyin. Elektrikli ve elektronik atık ekipmanlara ilişkin Avrupa Yönergelerine uyum ve bunların ulusal yasalar kapsamında uygulanması uyarınca, hizmet ömürlerinin sonuna gelen elektrikli aletler ayrı olarak toplanmalı ve çevreye uyumlu bir geri dönüşüm tesisine teslim edilmelidir.

REACH, RoHS ve kurumsal sosyal sorumluluğumuz hakkında daha fazla bilgi edinmek için lütfen www.mirka.com adresini ziyaret edin.
