KASUTUSJUHEND FBS-B 13 Mirka

Vastavusdeklaratsioon

Mirka Ltd, 66850 Jeppo, Soome

teatab ainuvastutuse alusel, et Mirka® tooted (loetletud allpool, konkreetse mudeli andmeid vt tabelist „Tehnilised andmed”), mille kohta see avaldus kehtib, vastavad järgmistele standarditele või muudele normdokumentidele. EN 62841-1:20155+AC:2015+A11:2022, EN 62841-2-4:2014+AC:2015, EN 55014-1:2021, EN 55014-2:2021, EN 300 328 V2.2.2, EN 301 489-1 V2.2.3, EN 301 489-17 V3.2.4 ja EN IEC 63000:2018 kooskõlas määrustega 2006/42/EÜ, 2014/53/EL, 2011/65/EL, 2015/863/EL ja 2012/19/EL. Akulaadija vastab järgmistele standarditele ja direktiividele: EN 60335-1:2012/A15:2021, EN 60335-2-29:2021/A1:2021, EN 62233:2008, EN 55014-1:2017, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-3:2013 ja EN IEC 63000:2018 kooskõlas määrustega 2014/35/EL, 2014/30/EL, 2011/65/EL, 2015/863/EL ja 2012/19/EL.

Tooted: Mirka ^* FBS-B 10 ja 13

Jeppo 01.02.2024

Väljaandmise koht ja kuupäev

Tootja/tarnija

Mirka Ltd

66850 Jeppo, Soome

Tel: [phone]

Algsete juhiste tõlge. Jätame endale õiguse teha juhendisse muudatusi ilma ette teatamata.

NB!

Lugege need ohutusnöuded ja kasutusjuhised enne toote paigaldamist, kasutamist vöi hooldamist hoolikalt läbi. Hoidke juhiseid turvalises ja hölpsasti kättesaadavas kohas. Lugege ja järgige riiklikke ja kohalikke eeskirju.

Märkus. Mirka tooted on pidevas arengus. Nende juhiste uusima versiooni saamiseks külastage veebisaiti mirka.com.

Nõutavad isikukaitsevahendid

Lugege kasutusjuhendit

Kandke kaitseprille

Kandke körvaklappe

Kandke kaitsekindaid

Kandke näomaski

Sümbolid

CE	Vastab asjaomastele ELi standarditele
	Vastab Ühendkuningriigi asjaomastele eeskirjadele
	Vastab China RoHS-i nõuetele
	Vastab Australia ja Uus-Meremaa nõuetele vastavuse märgi (RCM) nõuetele
	Vastab Euraasia vastavusnõuetele
	Vastab Brasiilia vastavusnõuetele

Hoiatus! Võimalikud ohuolukorrad, mis võivad põhjustada surma või tõsiseid vigastusi ja/või kahju varale. Ettevaatust! Võimalikud ohuolukorrad, mis võivad põhjustada kergeid või keskmisi vigastusi ja/või kahju varale.

Elektritööriista üldised ohutushoiatused

HOIATUS Lugege kõiki ohutusalaseid hoiatusi ja juhiseid. Allpool loetletud ohutusalaste hoiatuste ja juhiste eiramine võib põhjustada elektrilöögi, tulekahju ja/või raske vigastuse. Salvestage kõik hoiatused jajuhised edaspidiseks kasutamiseks. Hoiatustes kasutatud termin „elektritööriist“ viitab teie võrgutoitega (juhtmega) elektritööriistale või akutoitega (juhtmeta) elektritööriistale.

1. Tööala ohutus

a. Tööala peab olema puhas ja hästi valgustatud. Segamini või tumedad alad põhjustavad önnetusi.
b. Ärge kasutage elektritööriistu plahvatusohtlikus keskkonnas, lahtise leegi, plahvatusohtlike vedelike, gaaside või tolmu lähedal. Elektritööriistad tekitavad sädemeid, mis võivad tolmu või aurud sütitada.
c. Elektritööriista kasutamisel hoidke lapsed ja körvalised isikud eemal. Tähelepanu körvalejuhtimise töttu võite kaotada kontrolli.

2. Elektriohutus

a. Elektritööriista pistikud peavad vastama pistikupesale. Ärge kunagi muutke pistikut mingil viisil. Ärge kasutage maandatud elektritööriistadega adapteripistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu.
b. Vältige kokkupuudet maandatud pindadega, nt torude, radiaatorite, pliitide ja külmikutega. Kui teie keha on maandatud, on elektrilöögi oht suurem.
c. Ärge jätke elektritööriistu vihma kätte ega märgadesse tingimustesse. Elektritööriista sisenev vesi suurendab elektrilöögi ohtu.
d. Ärge kasutage juhet mitteotstarbekohaselt. Ärge kunagi kasutage juhet elektritööriista kandmiseks, tömbamiseks või vooluvõrgust eemaldamiseks. Hoidke juhe eemal kuumusest, ölist, teravatest servadest ja liikuvatest osadest. Kahjustatud või takerdunud juhtmed suurendavad elektrilöögi ohtu.
e. Kui kasutate elektritööriista välitingimustes, kasutage välistingimustes kasutamiseks sobivat pikendusjuhet. Välitingimustes kasutamiseks sobiva juhtme kasutamine vähendab elektrilöögi ohtu.
f. Kui elektritööriista kasutamine niiskes kohas on vältimatu, kasutage jääkvooluseadmega (RCD) kaitstud toiteallikat. RCD kasutamine vähendab elektrilöögi ohtu.

3. Isiklik ohutus

a. Olge tähelepanelik, vaadake, mida teete, ja kasutage elektritööriista kasutamisel tervet möistust. Ärge kasutage elektritööriista, kui olete väsinud või narkootikumide, alkoholi või ravimite möju all. Elektritööriistade kasutamisel võib hetkeline tähelepanuta jätmine põhjustada tõsiseid kehavigastusi.
b. Kandke isikukaitsevahendeid. Kandke alati kaitseprille. Sobivates tingimustes kasutatavad kaitsevahendid, nagu tolmumask, libisemiskindlad turvajalatsid, kiivervõi kuulmiskaitsevahendid, vähendavad kehavigastuste ohtu.
c. Vältigesoovimatut käivitumist.Veenduge,et lülition väljalülitatudasendis, ennekuiühendate selle toiteallika ja/või akukomplektiga, võtate tööriista kätte või kannate seda kaasas. Kui kannate elektritööriistu nii, et sörm on lülitil, või ühendate tööriistu, kui lüliti on sisselülitatud asendis, võib see põhjustada önnetusi.
d. Enne elektritööriista sisselülitamist eemaldage reguleerimisvõti. Elektritööriista pöörleva osa külge jäänud võti võib põhjustada kehavigastusi.
e. Ärge sirutage seadet liiga kaugele. Hoidke alati tasakaalu ja kindlat jalgealust. See võimaldab elektritööriista ootamatutes olukordades paremini juhtida.
f. Riietuge korralikult. Ärge kandke avaraid riideid ega ehteid. Hoidke juuksed, riided ja kindad eemal liikuvatest osadest. Avarad riided, ehted või pikad juuksed võivad liikuvatesse osadesse takerduda.
g. Kui tolmueemaldamiseks ja kogumiseks on olemas seadmed, veenduge, et need oleksid ühendatud ja nõuetekohaselt kasutatud. Tolmukoguri kasutamine võib vähendada tolmuga seotud ohte.
h. Ärge ignoreerige tööriistade ohutusnõudeid ega muutuge liiga enesekindaks isegi siis, kui teil on pikk tööriistade kasutamise kogemus. Rasked vigastused võivad tekkida isegi siis, kui ainult sekundi murdosa jooksul hooletult käituda.

4. Elektritööriista kasutamine ja hooldamine

a. Ärge koormake elektritööriista üle. Kasutage oma rakenduse jaoks öiget elektritööriista. Öige elektritööriist teeb töö paremini ja ohutumalt kiirusega, mille jaoks see on möeldud.

b. Ärge kasutage elektritööriista, kui lülitist ei saa seda sisse ega välja lülitada. Kõik elektritööriistad, mida ei saa lülitiga juhtida, on ohtlikud ja need tuleb parandada.
c. Enne reguleerimist, tarvikute vahetamist või elektritööriistade hoiustamist eemaldage pistik toiteallikast ja/või akukomplektist. Sellised ennetavad ohutusmeetmed vähendavad elektritööriista juhusliku käivitumise ohtu.
d. Hoidke jõudeolekus elektritööriistu lastele kättesaamatus kohas ja ärge lubage kellelgi, kes tööriista ega selle juhiseid ei tunne, seda kasutada. Elektritööriistad on väljaõppeta kasutajate käes ohtlikud.
e. Hooldage elektritööriistu. Kontrollige, et liikuvad osad ei oleks valesti joondatud või kinnitatud, osad ei oleks purunenud ega esineks muid olukordi, mis võivad mõjutada elektritööriista tööd. Kui seadeonkahjustatud, laskeseeenne kasutamist parandada. Paljud önnetused on põhjustatud halvasti hooldatud elektritööriistade poolt.
f. Hoidke löiketerad teravad ja puhtad. Nöuetekohaselt hooldatud teravate löikeservadega löiketööriistad ei takerdu nii töenäoliselt ja neid on lihtsam juhtida.
g. Kasutage elektritööriista, tarvikuid, vahetatavaid osi jne vastavalt käesolevatele juhistele, vöttes arvesse töötingimusi ja tehtavat tööd. Elektritööriista kasutamine ettenähtud toimingutest erinevateks toiminguteks vöib pöhjustada ohtliku olukorra.
h. Käepidemed ja haaratavad pinnad peavad olema alati kuivad ning puhtad, eriti ettevaatlik olge ölide ja määrdeainetega. Libedad käepidemed ja haaratavad pinnad ei võimalda ootamatutes olukordades turvalist haaramist ja kontrolli tööriista üle.

5. Akutööriista kasutamine ja hooldamine

a. Kasutage laadimiseks ainult tootja määratud laadijat. Ühele akuploki tüübile sobiv laadija vöib teistsuguse akuplokiga kasutamise korral tekitada tuleohu.
b. Kasutage elektritööriistu ainult selleks ette nähtud akuplokiga. Mis tahes muu akuploki kasutamine vöib tekitada vigastuse- ja tuleohu.
c. Kui akuplokk pole kasutuses, hoidke see eemal muudest metallesemetest (nt kirjaklambrid, mündid, võtmed, naelad, kruvid vm väikesed metallesemed), mis võivad luua klemmide vahele ühenduse. Akuklemmide lühistamine neid kokku viies võib põhjustada põletusi või tulekahju.
d. Ebasoodsates tingimustes võib akust väljuda vedelikku. Vältige sellega kokkupuudet. Juhuslikul kokkupuutel loputage kokkupuutekohta veega. Kui vedelik satub silma, pöörduge kiiresti arsti poole. Akust väljavoolanud vedelik võib põhjustada ärritust või põletusi.
e. Ärge kasutage kahjustatud või kohandatud akut või tööriista. Kahjustatud või kohandatud akud võivad käituda etteaimamatult, mis omakorda võib kaasa tuua tulekahju, plahvatuse või vigastuste ohu.
f. Ärge laske akul või tööriistal puutuda kokku tule ega liiga kõrge temperatuuriga. Kokkupuude tule või temperatuuriga, mis on üle 130 °C, võib põhjustada plahvatuse.
g. Järgige kõiki laadimisjuhendeid ja ärge laadige akut ega tööriista keskkonnas, mille temperatuur on väljaspool juhendis märgitud temperatuurivahemikku. Valesti või väljaspool märgitud vahemikku laadimine võib akut kahjustada ja tulekahjuriski suurendada.

6. Hooldus

a. Laske elektritööriista hooldada kvalifitseeritud remonditöökojas, kasutades ainult öigeid varuosi. See tagab elektritööriista ohutuse.
b. Ärge laske kunagi hooldada kahjustatud akusid. Akusid on lubatud hooldada ainult tootjal või autoriseeritud teenusepakkujal.

Ohutuseeskirjad aku ja laadija kohta

• Olulised ohutus- ja kasutusjuhised aku ja laadija kohta. Enne laadija kasutamist lugege köiki juhiseid ja hoiatusi laadijal, akul ning tööriistal.
• Kui aku korpus on mõranenud või katki, ärge sisestage seda laadijasse. Sellega kaasneb elektrilöögioht, mis võib olla surmav.
• Ärge laske vedelikel laadijasse sattuda. Võite saada elektrilöögi.
• See laadija ei ole möeldud muuks kui üksnes akude laadimiseks.
• Ärge asetage laadijale mingeid esemeid, samuti ärge pange laadijat soojusallikate lähedale ega pehmele pinnale, sest see vöib pöhjustada sisetemperatuuri tõusu.
• Veenduge, et kaabel oleks paigutatud nii, et sellele ei saaks peale astuda ega selle taha komistada ning et seda ei saaks muul moel kahjustada või koormata.
• Ärge kasutage laadijat, kui see on saanud terava löögi, maha kukkunud või muul viisil vigastatud.
• Ärge hoidke ega kasutage tööriista ja akut kohtades, kus temperatuur vöib ületada 50 °C (122 °F).
• Laadija on möeldud töötama tavalise majapidamiselektri toitel (100–240 V vahelduvvool). Ärge püüdke seda kasutada mingi muu pingega.
• Lapsi tuleb jälgida, et nad seadmega ei mängiks.

Täiendavad ohutusnõuded

• Veenduge alati, et lihvitav detail on korralikult kohale fikseeritud.
• Tööriista mis tahes transportimise ajal eemaldage alati aku.
• Ärge laske tööriistal kiirust üles võtta, rakendamata ettevaatusabinõusid ümbritsevate inimeste ja esemete kaitseks juhuks, kui abrasiivid või muud liikuvad osad peaksid lahti tulema.
• Enne tööriista kasutamist lugege läbi köik juhised. Köikidel kasutajatel peab olema tööriista kasutus- ja ohutusalane väljaöpe.

- Igasugust hooldust tohivad teha vaid väljaöppe saanud isikud. Hoolduseks võtke ühendust Mirka volitatud teeninduskeskusega.

- Kui tööriist törgub, löpetage kohe selle kasutamine ja viige see hooldusse või remonti.

- Enne liivapaberi vahetamist lahutage tööriist alati toiteallikast

- Ärge kandke, hoiustage ega jätke tööriista järelevalveta, kui see on ühendatud toiteallikaga.

- Hoidke tööriista kasutamisel käed liikuvast lihvpadjast eemal.

- Kasutage tööriista kasutamisel alati nõutavaid isikukaitsevahendeid, mille loetelu leiate tootja kasutusjuhisest ja kohalikest/rahvuslikest standarditest.

- Lugege läbi töödeldavate pindade ja materjalide ohutuskaardid (MSDS).

- Randmetes või kätes väsimuse või ebamugavustunde tekkimisel lõpetage töö ja pöörduge arsti poole. Korduvad töövötted, liigutused ja vibratsioon võivad põhjustada labakäte, randmete ja käsivarte vigastusi.

Lisateave aku ja laadija kohta

- Ärge kunagi üritage akut ühelgi põhjusel avada. Kui aku plastkorpus puruneb või mõraneb, lõpetage kohe kasutamine ja ärge akut laadige.

Täiendavad hoiatused

Osa elektrilise lihvimise, saagimise, lihvimise, puurimise ja muude ehitustegevuse tagajärjel tekkinud tolmust sisaldab kemikaale, mis teadaolevalt põhjustavad vähki, sünnidefekte või muud reproduktiivset kahju. Mõned kemikaalide näited on järgmised:

• pliipõhiste värvide plii,
- kristalliline ränidioksiid tellistest, tsemendist ja muudest müürsepatoodetest ning
- arseen ja kroom keemiliselt töödeldud saematerjalist.

Teie risk nendega kokkupuutumiseks on erinev, olenevalt sellest, kui sageli seda tüüpi tööd teete. Nende kemikaalidega kokkupuute vähendamiseks töötage hästi ventileeritud kohas ja kasutage heakskiidetud ohutusvahendeid (näiteks tolmumaskid), mis on spetsiaalselt ette nähtud mikroskoopiliste osakeste filtrimiseks.

Tehnilised andmed

*		FBS-B 13FBS-B 10Mirka
		12 VDC12 VDCPinge
Kiirus	2200 –18000 p/min	2200 –18000 p/min
tööriist)		0,74 kg0,70 kgKaal (ainult
Lindi suurus	10 x 330 mm	13 x 457 mm
Rihma kiirus	2,6 – 20,5 m/s	2,5 – 19,6 m/s

	Mirka BCA 108Akulaadija
Sisend	100–240 VAC, 50–60Hz
Laadimisaeg	< 50 min (2,5 Ah)< 100 min (5,0 Ah)
Hoiustamise temperatuurivahemik	-20 °C – 80 °C
Laadimistemperatuur	4 °C – 40 °C
Mõõtmed	191 x 102 x 86 mm
	0,66 kgKaal
	II /Kaitseklass

Akuplokk	Mirka BPA 10825	Mirka BPA 10850	Mirka BPA 11125	Mirka BPA 11150
				LaetavLaetavLaetavLaetavTüüpLiitiumioonLiitiumioonLiitiumioonl
Akupinge	10,8 VDC	10,8 VDC	11,1 VDC	11,1 VDC
Võimsus	2,5 Ah / 27,0 Wh	5,0 Ah / 54,0 Wh	2,5 Ah / 27,75 Wh	5,0 Ah / 55,5 Wh
Kaal	0,18 kg	0,38 kg	0,18 kg	0,38 kg
				JahJahJahJahNutiaku

Müra- ja vibratsiooniteave

Möödetud väärtusi vöib kasutada ühe vahendi vördlemiseks teisega ja kokkupuute eelhindamiseks.

		FBS-B 13FBS-B 10Cordless
Heliröhutase (LpA)	72,0 dB(A)	72,0 dB(A)
Helivõimsustase (LWA)	80,0 dB(A)	80,0 dB(A)
Mürataseme mõötmise määramatus KWA	3,0 dB(A)	3,0 dB(A)
Vibratsioonitase ah *	3,125 m/s2	3,125 m/s2
Vibratsioonitugevuse määramatus KPA*	1,5 m/s2	1,5 m/s2

Tehnilisi andmeid võidakse ette teatamata muuta. Mudelite valik sõltub turust.

* Tabelis märgitud väärtused pöhinevad laboris tehtud katsetel, mille puhul järgiti kehtivaid koodekseid ja standardeid ning need ei ole piisavad riski hindamiseks. Konkreetses töökohas möödetud väärtused vöivad olla märgitud väärtustest suuremad. Tegelikult rakenduvad väärtused ja isikule tekkiv risk vöi kahju olenevad olukorrast ja ümbritsevast keskkonnast, isiku töömeetoditest, töödeldavast materjalist, töökoha struktuurist ning tööajast ja kasutaja füüsilisest seisundist. Mirka Ltd ei vastuta tagajärgede eest, mis tulenevad riskide hindamisel tegelike väärtuste asemel märgitud väärtuste kasutamisest.

Lisateavet töötervishoiu ja -ohutuse kohta leiate järgmistelt veebisaitidelt:

https://osha.europa.eu/en (Euroopa) või http://www.osha.gov (USA)

Tööriista nõuetekohane kasutamine

See lihvmasin on möeldud iga tüüpi materjalide (nt värvid, metallid, puit, komposiidid, plastmassid jne) lihvimiseks selleks spetsiaalselt ette nähtud abrasiividega. Ärge kasutage seda lihvijat ühekski muuks otstarbeks tootjaga või tootja volitatud tarnijaga konsulteerimata. Mis tahes hooldus- või remonditöid, mis nõuavad mootorikorpuse avamist, tohib teha vaid volitatud hoolduskeskuses.

Aku ja laadija

• Aku ei ole karbist vöttes täis laetud. Lugege esmalt ohutusjuhiseid ja seejärel laadige akut juhiste järgi.
• Optimaalse laadimismahu saavutamiseks tuleb akut laadida ümbritseval temperatuuril 18 °C (64 °F) kuni 24 °C (75 °F). Aku kahjustamise vältimiseks ärge seda laadige, kui ümbritsev temperatuur on alla 4 °C (39 °F) või üle 40 °C (104 °F).
• Aku võimalikult pika tööea tagamiseks soovitame järgmist.

– Hoidke ja laadige akut jahedas kohas. Toatemperatuurist körgemal või madalamal temperatuuril laadimine lühendab aku tööiga.

- Ärge kunagi hoiustage tühja akut. Laadige see kohe täis, kui see tühjeneb.

- Kõigi akude laetustase väheneb ajapikku. Mida kõrgem on temperatuur, seda kiiremini väheneb laetustase.

Kui te oma tööriista pikka aega ei kasuta, laadige akut kord kuus. See tava pikendab aku tööiga.

Laadimine

• Ühendage toitejuhe laadijaga ja seejärel seinakontakti, alles siis sisestage aku. Köik kolm laadimistuld süttivad kaheks sekundiks ja seejärel kustuvad.
• Sisestage aku laadijasse. Tuled vilguvad 30 sekundit.
• Laadimise ajal näitavad laadimistuled olekut järgmiselt.
• Kolm laadimistuld vilguvad laadimise ajal kordamööda.
  – Kui aku on täis, jäävad köik kolm tuld püsivalt põlema.
• Laadimine kestab aku BPA 10825/11125 korral 50 minutit ja aku BPA 10850/11150 korral 100 minutit.

MÄRKUS! Selle laadijaga saab laadida ainult Mirka 12V akusid.

MÄRKUS! Laadimisaeg võib olla pikem olenevalt ümbritsevast temperatuurist ja aku seisukorrast.

Laadija annab märku järgmiselt.

• Aku on ülekuumenenud. Köik kolm laadimistuld hakkavad vilkuma. Eemaldage aku ja laske sel 15–30 minutit jahtuda, seejärel sisestage uuesti.
• Akus või laadijas ilmneb tõrge. Kaks laadimistuld hakkavad vilkuma. Eemaldage aku ja laske sel jahtuda. Sisestage aku uuesti laadijasse. Kui kaks laadimistuld endiselt vilguvad, võib aku või laadija vajada hooldust.

Alustamine

1. Tööriista lahtipakkimisel veenduge, et see on terve ja pole transpordi käigus kahjustada saanud. Ärge kunagi kasutage kahjustada saanud tööriista.
2. Veenduge, et pingutushoob on korralikult tööriista külge kinnitatud ning plastist kaitsekate, kummikaitse ja muud osad on pingutushoovle öigesti paigaldatud.

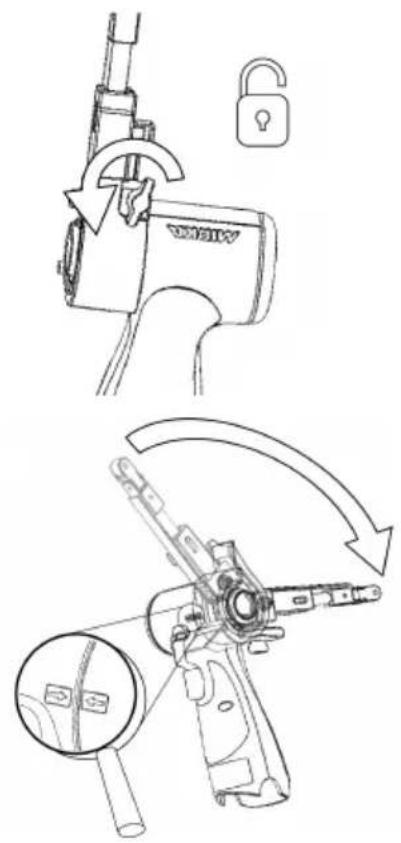

FBS-B 10 pingutushoova monteerimine tööriistale.

Veenduge, et kinnitusava on kontsentriliselt ja risti tööriista metallhülsiga kohakuti ning tiibmutter lahti.

Nooled tööriista korpusel ja pingutushoova soojuskattel peavad olema suunatud teineteise poole.

Lükake hoob örnalt löpuni vastu plastkorpust ja veenduge, et plastist kaldenurgapiiraja läheb pingutushoova sisse, seejärel seadke hoob soovitud nurga alla ja keerake tiibmutter kinni.

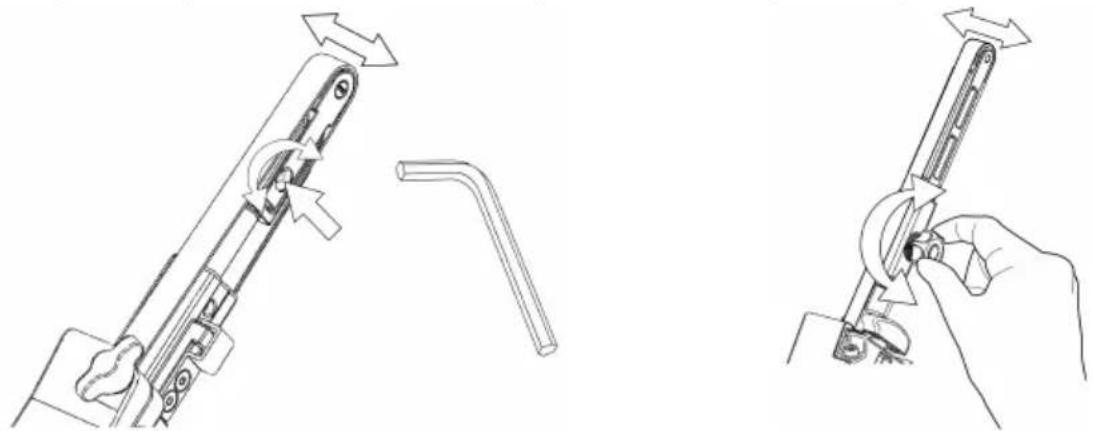

Hoova saab fikseerida mis tahes soovitud nurga all reguleerimisvahemikus (-90° kuni 90°).

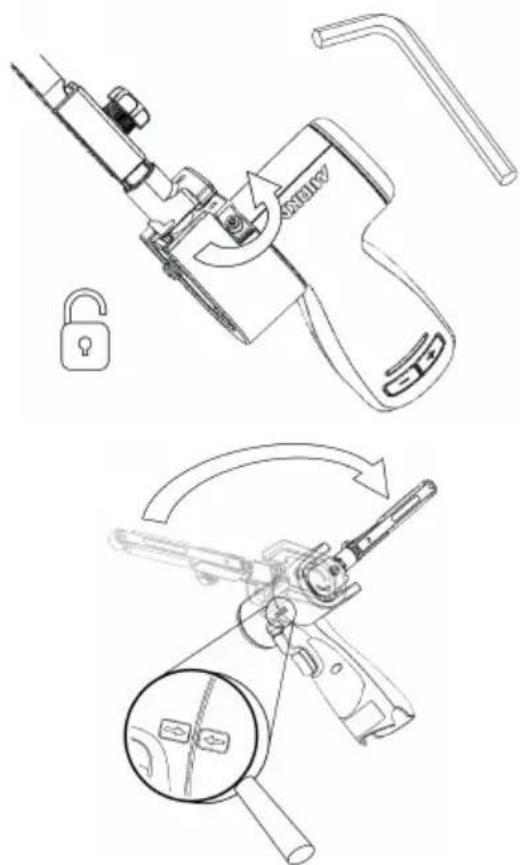

FBS-B 13 pingutushoova monteerimine tööriistale.

Veenduge, et kinnitusava on kontsentriliselt ja risti tööriista metallhülsiga kohakuti ning 3 mm kuuskantmutter lahti.

Kontrollige, et väike pingutusdetail on öigesti joondatud vältimaks tööriista pingutuspinna kahjustamist monteerimise ajal.

Lükake hoob örnalt löpuni vastu plastkorpust ja veenduge, et plastist kaldenurgapiiraja läheb pingutushoova sisse, seejärel seadke hoob soovitud nurga alla ja keerake kuuskantmutter kinni.

Hoova saab fikseerida mis tahes soovitud nurga all reguleerimisvahemikus (-90° kuni 90°).

- Tegemist on käsitööriistaga. Tööriista saab kasutada igas asendis.

- Valige sobiv abrasiivrihm ja kinnitage see tööriista külge. Veenduge, et abrasiiv on eesmise rihmaratta keskel, ja reguleerige FBS-B 10 joondust väikese kuuskantmutriga, FBS-B 13 puhul pingutusõla küljel asuva plastnupu abil.

- Lihvija saab nüüd aktiveerida / sisse lülitada ja käivitada, vajutades päästiklülitiit.

- Lihvija hakkab tööle ja püsib aktiivses režiimis seni, kuni päästikut all hoitakse. Päästiku vabastamisel lihvija peatub, kuid lääb enne automaatset inaktiveerumist/väljialülitumist möneks ajaks aktiivsesse režiimi.

- Kui lihvija on aktiivses režiimis, põleb parempoolne LED-tuli roheliselt.

- Aktiivses režiimis näitab vasakpoolne LED-tuli aku olekut.

Roheline: aku laetuse tase on piisav.

Vilgub roheliselt/punaselt: aku hakkab tühjenema.

Punane: aku pinge on liiga madal. Lihvijat ei saa kasutada.

- Tööriistal on kaks kiiruserežiimi. Vaikimisi saab kiirust lineaarselt reguleerida, muutes päästiku asendit. Teises režiimis on kiirus tööriista kasutamise ajal fikseeritud eelnevalt määratud maksimaalsele pöörete arvule. Kui tööriist on aktiivses režiimis ning nuppe rpm+ ja rpm- vajutatakse üheaegselt, lülitub tööriist kahe juhtimisrežiimi vahel.

- Aktiivses režiimis saab maksimaalset pööret reguleerida, vajutades tööriista käepidemel nuppu rpm+ või rpm-. Pöördeid saab reguleerida sammudega 2 200, 4 000, 6 000, 9 000, 12 000, 15 000 ja 17 000 p/min.

- Pöörete arvu saab lukustada, et vältida selle juhuslikku muutmist. Pöörete lukustamiseks toimige järgmiselt.

1. Oodake, kuni lihvija pole enam aktiivses režiimis.
2. Vajutage korraga nuppe rpm+ ja rpm- ning hoidke neid all, seejärel tömmake päästiklülitiit.
3. Pöörete avamiseks korrake seda toimingut.

Kui pöörded on lukustatud ja vajutatakse nupule rpm+ või rpm-, vilgub parempoolne LED kaks korda punaselt ja pöörded ei muutu.

• Lihvimisel viige tööriist enne selle käivitamist alati tööpinna lähedale. Enne tööriista seiskamist eemaldage see alati töödeldavalt pinnalt. Sellega väldite töödeldava pinna kraapimist seiskumisel pöörleva liivapaberiga.

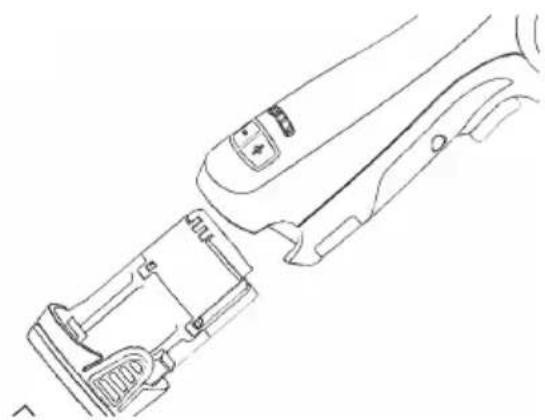

• Kui lihvimine on löpetatud, eemaldage aku lihvmasinast, vajutades üheaegselt mölemal küljel olevaid nuppe ja tömmates aku välja. Laadige akut.

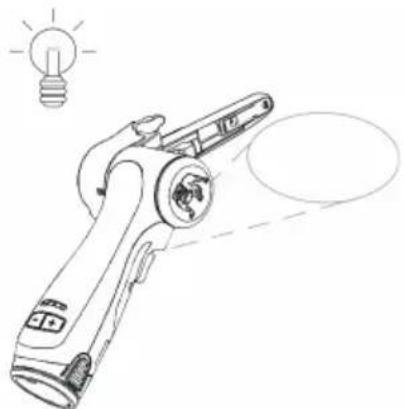

Töövalgusti

Ettevaatust! Ärge vaadake otse töövalgustisse!

See tööriist on varustatud töövalgustiga, mis on fikseeritud ettepoole suunatuna 30° nurga all.

Töövalgusti sisselülitamiseks vajutage käivitusnupule.

Tuli kustub automaatselt 60 sekundit pärast käivitusnupu vabastamist.

Bluetooth

Sel tööriistal on Bluetooth®-i madala energiatarbega tehnoloogia ja seda on võimalik ühendada MyMirka rakendusega, mille kaudu pääseb juurde tööriista täiendavatele funktsioonidele. Rakenduse funktsioonide ja saadavuse kohta oma riigis leiate lisateavet veebilehelt www.mirka.com/mymirka

Bluetoothi aktiveerimiseks Mirka* FBS-B 10 ja 13-e lihvmasinal toimige järgmiselt.

1. Paigaldage tööriistale aku.
2. Vajutage nupule rpm+ ja hoidke seda all, vajutades samal ajal päästiklülitile.
3. Keskmine LED-tuli vilgub roheliselt. See näitab, et Bluetooth on aktiivne ja ühendusteks valmis.
4. Keskmine LED-tuli põleb püsivalt, kui tööriist on ühendatud teise Bluetooth-seadmega.
5. Bluetooth inaktiveeritakse tööriista inaktiveerimisel / välja lülitamisel.

MÄRKUS! Kui rakendust pole installitud või see pole teie riigis saadaval, ei aktiveerita Bluetoothi.

Bluetooth ^® -i sönamärk ja logod on registreeritud kaubamärgid, mis kuuluvad ettevõttele Bluetooth SIG, Inc., ning selliste märkide igasugune kasutamine ettevõtte Mirka Ltd poolt toimub litsentsi alusel. Muud kaubamärgid ja kaubanimed kuuluvad nende vastavatele omanikele.

Hooldus

Eemaldage aku alati enne hooldustööde alustamist. Kasutage üksnes Mirka originaalvaruosi!

Rihma vahetamine: FBS-B 10

Lukustuse avamiseks suruge pingutushooba terasest kaitsekatte poole.

Vahetage rihm ja veenduge, et see jääb keskele.

Pingsuse taastamiseks suruge pingutushoova lukustusfunktsiooni terasest katte poole.

Rihma vahetamine: FBS-B 13

Rihma pinge lõdvendamiseks lükake plaati.

Suruge lindi vahetamise ajal endiselt plaadile ja veenduge, et lint joonduks keskele.

Pingsuse taastamiseks vabastage plaat surve alt.

Puhastamine

Kasutage seadmele kogunenud tolmu eemaldamiseks pehmet harja. Kandke kaitseprille, et puhastamise ajal oma silmi kaitsta.

Kui tööriista korpus vajab puhastamist, pühkige seda pehme niiske lapiga. Lubatud on kasutada örnatoimelist pesuvahendit.

HOIATUS. Ärge kunagi kasutage alkoholi, bensiini ega muid puhastusvahendeid. Ärge kunagi puhastage plastosi söövitavate ainetega.

Laadija puhastamise juhised

Laadija välispinnalt võib eemaldada mustust ja rasvaplekke, kasutades lappi või pehmet mittemetallist harja. Ärge kasutage vett ega mis tahes puhastuslahuseid.

Täiendav teenindus

Hooldust peab alati tegema vastava väljaöppe saanud isik. Tööriista garantii kehtivuse säilitamiseks ning tööriista ohutuse ja toimivuse tagamiseks tuleb seda alati lasta hooldada Mirka volitatud teeninduskeskuses. Kohaliku Mirka volitatud teeninduskeskuse leidmiseks võtke ühendust Mirka klienditeenindusega, oma Mirka edasimüüjaga või külastage veebisaiti www.mirka.com

Törkeotsing

		LahendusVõimalik põhjusProbleem
Päästiku vajutamisel parempoolne LED-tuli ei sütti.	Aku ei ole korralikult lihvijasse paigaldatud.Aku on täiesti tühi.	Sisestage aku õigesti.Laadige akut.
Lihvija LED (paremal) on punane ja masin aeglustub lihvimisel minimaalse kiiruseni.	Lihvija temperatuur on liiga kõrge.Liiga suur pikaajaline koormus.	Vähendage mõneks ajaks lihvija koormust, kuni lihvija on kiiruse jälle üles võtnud.
Lihvija LED-tuli (parem) põleb punaselt ja RPM on veidi vähenenud.	Liiga suur lühiajaline koormus.	Kasutage väiksemat koormust – LED-tuli (parem) muutub automaatselt roheliseks.
Vasakpoolne LED-tuli põleb punaselt ja lihvija ei tööta.	Aku pinge on liiga madal.	Laadige akut.
Tööriista vasakpoolne LED-tuli põleb punaselt, kuigi aku on täis.	Aku tõrge. Kasutage diagnostika jaoks rakendust.	Asendage aku.
Tööriista vasakpoolne LED on roheline,misnäitabnormaalsetaku taset, ja aku on korralikult kinnitatud, kuid tööriist ei käivitu.	Tööriista rike.	Võtke ühendust Mirka teeninduskeskusega.

Teave utiliseerimise kohta

OHT

Eemaldage vanadelt elektritööriistadelt toitejuhtmed, et neid ei saaks kasutada.

Järgige kasutamata masinate, pakendite ja lisaseadmete utiliseerimise ja ringlussevõtu kohta kehtivaid riigisiseseid eeskirju.

AinultEL-is.Ärge visakeelektritööriistuolmeprügihulka.Mahakantudelektri-ja elektroonikaseadmete Euroopa direktiivide kohaselt ning nende rakendamisel riiklike seaduste järgi tuleb elektritööriistad, mille kasutusiga on läbi, koguda eraldi kokku ja viia keskkonnasäästlikku kogumiskeskusesse.

Lisateavet REACH-i, RoHS-ija meie ettevõtte sotsiaalse vastutuse kohta leiate aadressilt www.mirka.com
