1 Notas sobre segurança

Leia as informações sobre segurança com atenção para assegurar um funcionamento seguro e adequado do dispositivo. Guardar as instruções de funcionamento até o produto ser eliminado.

1.1 Uso pretendido

As Ferramentas eléctricas são concebidas para colocar pregos e devem ser utilizadas de acordo com as instruções indicadas neste manual do utilizador. As ferramentas eléctricas não são "brinquedos" e requerem um manuseamento prudente, responsável e cuidadoso.

As ferramentas eléctricas foram concebidas para uso profi ssional e estão sujeitas a determinadas provisões legais.

Responsabilidades da entidade empregadora, por exemplo:

• Intervalos recomendados pelo fabricante para inspecção e manutenção do fabricante: de 2 em 2 anos, mas não superior a cada 3 000 defi nições, a menos que estejam indicados intervalos mais reduzidos por lei.
• As reparações devem ser efectuadas em instalações técnicas autorizadas.
  – Recolha e eliminação segura de "cartuchos falhados"
• Armazenamento seguro das ferramentas eléctricas (sem carga) na caixa de ferramentas bloqueada nos cartuchos (de maneira separada).
• Aprovisionamento e garantia de utilização do equipamento de protecção, consulte o capítulo 1.4 "Equipamento de protecção"

A pistola de rebitar só pode ser utilizada por pessoas devidamente formadas com mais de 18 anos ou formandos com mais de 16 anos e na presença de um supervisor responsável. O utilizador nunca deve apresentar sinais de fadiga ou estar sob a infl uência de álcool, medicamentos ou drogas.

Materiais adequados para utilização como base, por exemplo

- Betão de resistência normal

- A ç o

Materiais não adequados e que não devem ser utilizados como base, por exemplo:

• Materiais demasiado macios ou fi nos
• Materiais demasiado frágeis, como vidro ou de cerâmica
• Materiais demasiado duros, como aço endurecido
  – Alvenaria de blocos ocos, alvenaria de tijolo perfurado
• Ferro fundido, plástico, mármore, placas de gesso.

A aplicação indevida, utilização incorrecta ou "inconsequente" pode causar ferimentos mortais e danos materiais graves. Isto inclui, em especial

– A prioridade dos mecanismos de segurança
- Utilização incorrecta do dispositivo como "arma de fogo"
- Utilização incorrecta do dispositivo como martelo ou ferramenta semelhante
– Nunca utilize os cartuchos em armas de fogo nem tente abri-los.

Só pode utilizar os cartuchos, os pregos e os acessórios fornecidos pelo fabricante da ferramenta eléctrica, consulte o capítulo 2.2 "Cartuchos" e o capítulo 2.3 "Disparar pregos".

Outras aplicações e utilizações, assim como modifi cações ao dispositivo, adições ao dispositivo ou conversões, assim como operações de manutenção e reparações efectuadas pelo utilizador podem comprometer a segurança, a fi abilidade e o funcionamento correcto do dispositivo de forma signifi cativa e anular quaisquer reclamações da garantia.

1.2 Etiquetas de segurança sobre o dispositivo

O dispositivo só pode ser utilizado se todas as etiquetas de segurança afi xadas na ferramenta eléctrica estiverem completas e legíveis.

Leia o manual de instruções antes de utilizar o dispositivo

Use óculos de segurança

Use protecção auditiva

Use um capacete de segurança

1.3 Avisos indicados neste manual

O nível de risco associado a perigos específico cos está identifi cado por palavras-sinal:

Palavra-sinalSignifi cado

PERIGO	Perigo com um nível elevado de risco, que irá resultar na morte ou em ferimentos graves, se não for evitado.
AVISO	Perigo com um nível médio de risco, que pode resultar na morte ou em ferimentos graves, se não for evitado.
ATENÇÃO	Perigo com um nível reduzido de risco, que pode resultar em ferimentos ligeiros ou moderados, se não for evitado.
PRECAU-ÇÃO	Perigo que pode causar danos no dispositivo ou em equipamento próximo, se não for evitado.

1.4 Equipamento de protecção

Roupa solta, jóias, queda de objectos, ruído e perigos semelhantes podem representar um perigo para as pessoas. As pessoas que utilizem o dispositivo e têm de residir próximas do dispositivo devem usar equipamento de segurança pessoal adequado:

Capacete de segurança adequado: protege a cabeça contra queda de objectos

Óculos de segurança: protege os olhos contra objectos projectados, como fragmentos e poeira

Protecção auricular: protege os ouvidos contra excesso de ruído

Protecção facial adequada: Proteja os olhos e o rosto de objectos projectados, como lascas.

1.5 Segurança do dispositivo e do funcionamento

As ferramentas eléctricas podem causar ferimentos graves se forem utilizadas incorrectamente.

• Perigo de explosão: Nunca abra nem danifi que os cartuchos. Não deite os cartuchos para dentro de fogueiras.
• Não exponha a ferramenta eléctrica e os cartuchos a temperaturas elevadas, por exemplo, a luz solar directa.
• Nunca coloque nem armazene a ferramenta eléctrica e os cartuchos perto de fontes de calor, como fornos ou aquecedores.
• Utilize apenas a ferramenta eléctrica em exteriores ou em áreas bem ventiladas.
• Mantenha a ferramenta eléctrica (sem carga) no estojo de ferramentas fechado e os cartuchos (separados entre si) afastada de acesso não autorizado por adultos e crianças.
• Só deve utilizar a ferramenta para pregar pregos se estiver em boas condições de funcionamento e tiver sido devidamente mantida.
• Quando não utilizar o dispositivo, mudar de local de trabalho, durante o transporte, em caso de encravamento ou durante trabalhos de manutenção: Mantenha os dedos afastados do gatilho, retire o carregador e o cartucho.
• Se as pegas estiverem escorregadias, isso pode dar origem a perda de controlo: Mantenha a pega seca, limpa e sem óleo e massa lubrifi cante.
• Há um retorno/coice quando o prego é disparado. Não posicione a cabeça directamente acima da ferramenta para pregar pregos quando disparar o prego e comece por uma potência de disparo lento (regulador de potência) e carregue, consulte o capítulo 2.2 “Cartuchos” e o capítulo 3.4 “Acessório de teste”.

• Certifi que-se de que se coloca em segurança e equilíbrio, principalmente em plataformas, assim como em locais de trabalho elevados e/ou inclinados, irregulares ou escorregadios.

• A ferramenta para pregar pregos não pode ser utilizada numa escada.

• A ferramenta eléctrica não pode ser utilizada para fechar caixotes ou grades.
• A ferramenta para pregar pregos não pode ser utilizada para fi xar bloqueios de transporte para veículos e vagões.

Quando são disparados para o material, os pregos podem partir-se em pedaços e causar ferimentos graves.

Isto pode, por exemplo, ocorrer se a potência de disparo estiver defi nida para um valor demasiado elevado. Quando disparar cavilhas em materiais demasiado macios, fi nos ou duros. Quando as cavilhas acertarem noutras cavilhas. Quando disparar contra orifícios pré-perfurados sem mecanismos de orientação adequados.

• Mantenha uma distância mínima de extremidades, bermas e cantos, consulte o capítulo 3.1 "Distâncias mínimas ao disparar pregos".
• Mantenha uma distância mínima de 75 mm em relação a áreas de betão com fendas ou lascas.
• Determine a potência de disparo adequada (regulador de potência) e carregue utilizando um procedimento de acessório de teste, consulte o capítulo 3.4 “Acessório de teste”.
• Utilize um resguardo contra fragmentos. Isto reduz os perigos inerentes ao recuo causado pelo disparo de pregos

- Não pode utilizar a ferramenta para pregar pregos se houver pessoas no outro lado.

- Agarre na ferramenta para pregar pregos e segure-a a um ângulo de 90° em relação à superfície.

Protecção de pessoas:

- Só deve inserir o cartucho e o prego no local de trabalho para evitar um disparo acidental, porque pode causar ferimentos no utilizador e/ou pessoas que estejam presentes.

– Nunca posicione as mãos ou outras partes do corpo à frente do cano.
– Nunca aponte o cano a outras pessoas.
- Faça uma pausa se sentir tonturas, demasiado calor ou frio ou uma sensação de dormência nos dedos/braços. Consulte um médico se isto ocorrer novamente.

Danos materiais:

• Não dispare cavilhas para materiais soldados ou que tenham sido trabalhados com uma pistola de soldar.
• Não utilize a ferramenta eléctrica os ou cartuchos debaixo de chuva ou em ambientes com grau elevado de humidade.
• Utilize apenas a ferramenta eléctrica em áreas bem ventiladas ou em exteriores.
• Não utilize a ferramenta eléctrica com um carregador vazio.
• Armazene a ferramenta eléctrica apenas em locais secos e protegidos contra formação de gelo.

Pare de trabalhar de imediato:

• Se verifi car a presença súbita de calor extremo.
• Se os parafusos ou outras peças se soltarem ou caírem do dispositivo.

1.6 Eliminação

PRECAUÇÃO Os cartuchos não disparados (cartuchos não disparados ou falhados) têm de ser recolhidos e armazenados em segurança até serem eliminados por uma empresa especializada. Cumpra as regulamentações locais no que respeita à eliminação de equipamento técnico para proteger o ambiente.

2 Conteúdo e acessórios

2.1 Conteúdo

Verifi que o conteúdo da embalagem quando receber a ferramenta eléctrica. Comunique quaisquer peças em falta ou danifi cadas ao seu distribuidor local.

Conteúdo:

• Ferramenta eléctrica
• Manual de instruções
• Escovas redondas, 3 peças, pequenas, médias, grandes
• Escova de nylon
  – Chave hexagonal de 5 mm
• Resguardo contra fragmentos
  – Grampos, 2 peças (peças sobresselentes)
• Esferas de aço, 2 peças (peças sobresselentes)

2.2 Cartuchos

Cartuchos com 10 cartuchos cada, 0,27 cal. (6.8/11), organizados por cores de acordo com a potência de carga/disparo. São permitidas apenas as potências de carga/disparo 3 (verde), 4 (amarelo) e 6 (vermelho) do fabricante do dispositivo >para uso com a ferramenta eléctrica PA3500.

N.º art. Potência de carga/disparo

DDF1350000 verde (3)
DDF1350050	amarelo	(4)
DDF1350100 vermelho (6)

2.3 Pregos

Apenas as cavilhas com cabeça com pontas adequadas balisticamente produzidas pelo fabricante do dispositivo são aprovadas para utilização com a ferramenta eléctrica PA3500.

Comprimento máximo: 63 mm (sem perfuração prévia), 76 mm (com perfuração prévia).

Para obter mais acessórios, consulte o catálogo. Sujeito a alterações.

3 Antes de utilizar o dispositivo

Respeite as instruções de segurança, consulte o capítulo 1.5 "Segurança do dispositivo e do funcionamento".

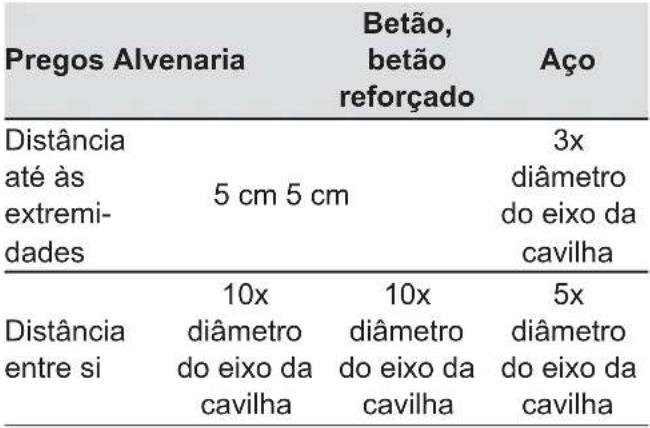

3.1 Distâncias mínimas ao disparar pregos

3.2 Espessuras mínimas das superfícies secundárias

Alvenaria e betão:

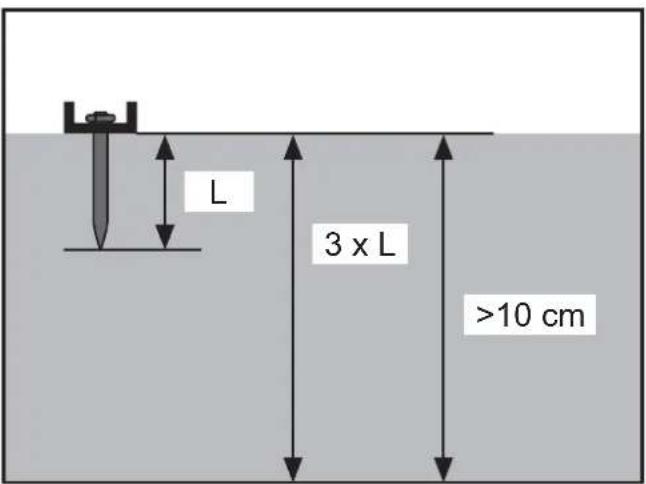

A espessura da alvenaria ou do betão deve ser, pelo menos, igual a três vezes a profundidade de penetração [L] do prego, mas deve estar a uma distância de pelo menos 10 cm em qualquer caso.

O aço deve ter, pelo menos, 3 mm de espessura.

3.3 Teste de funcionamento diário

As partes de bloqueio e o mecanismo de ignição têm de funcionar sem obstruções e inspeccionados antes de utilizar a ferramenta eléctrica.

→Certifique-se de que não há nenhum cartucho na ferramenta eléctrica.
→Pressione a ferramenta eléctrica numa superfície de trabalho e puxe o gatilho várias vezes.

Efectue este teste várias vezes com o dispositivo sem carga e assegure-se que as peças de bloqueio e os mecanismos de ignição conseguem mover-se livremente antes de efectuar quaisquer trabalhos com o dispositivo.

3.4 Teste dos acessórios

AVISO

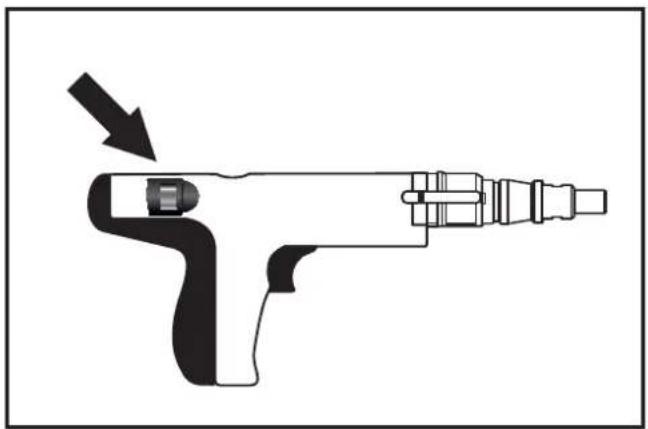

Podem ocorrer ferimentos graves se o prego penetrar demasiado fundo

→Efectue um teste dos acessórios antes de começar a trabalhar.
Leia por completo o capítulo "Manuseamento" antes de efectuar o teste dos acessórios, consulte o capítulo 4 "Manuseamento".

Efectue o teste dos acessórios com a potência de disparo mais baixa (regulador de potência) e um indicador de carga "verde" (3).
Se o prego não penetrar o sufi ciente no material: Aumente gradualmente a potência de disparo (regulador de potência).
Se o prego não penetrar o sufi ciente no material apesar de ter defi nido a potência de disparo mais elevada: insira um cartucho com uma potência de carga mais elevada e efectue novamente o teste dos acessórios - utilizando a potência de disparo mais baixo (regulador de potência).

O disparo acidental pode dar origem a ferimentos graves

Mantenha sempre os dedos afastados do gatilho se a ferramenta eléctrica no material a trabalhar.

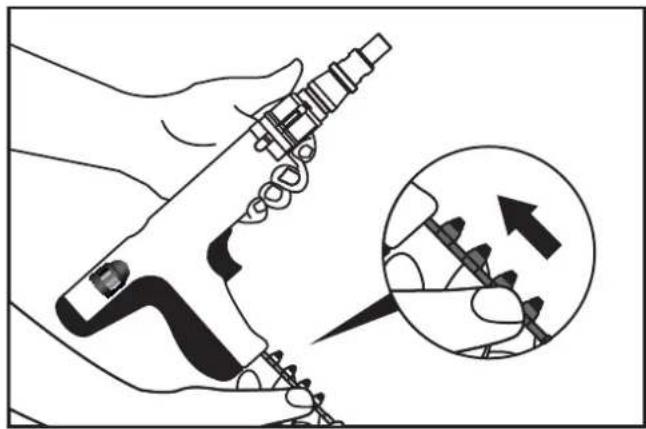

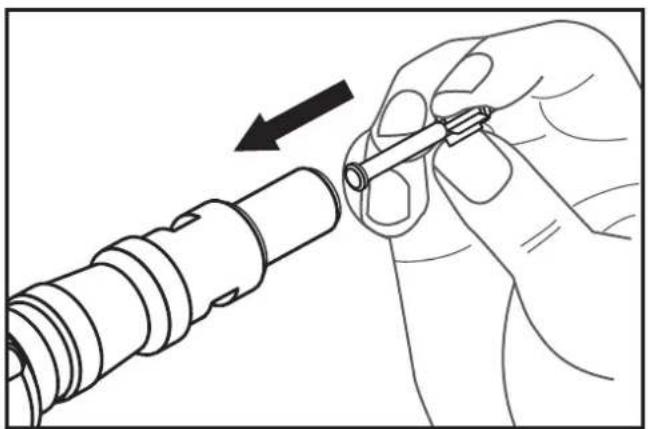

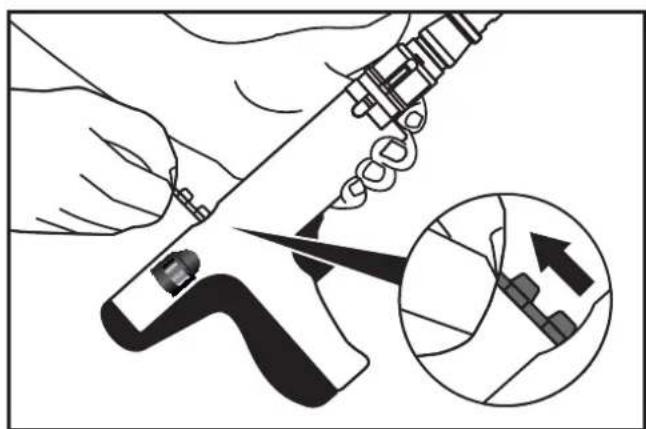

4.1 Inserir os pregos

AVISO Não force a fi xação do prego no cano. Se não conseguir inserir o prego à mão, pode estar danifi cado ou não ser adequado para a Ferramenta eléctrica, consulte o capítulo 2.3 "Disparar pregos" e o capítulo 6 "Dados técnicos".

→Insira o prego no cano.

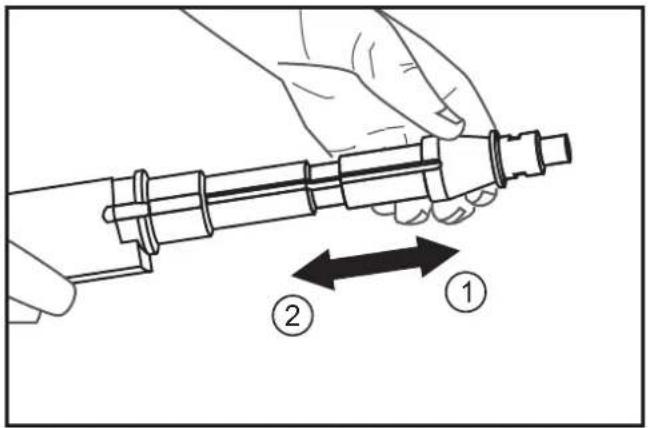

Puxe o cano por completo para a frente (1) com um único movimento fi rme e, em seguida, puxe-o para trás na direcção do batente (2).

Insira o cartucho primeiro na parte inferior da pega até fi car nivelado.

Agarre na patilha do cartucho e puxe o cartucho para fora da ferramenta eléctrica a partir da parte de cima.

O disparo acidental pode dar origem a ferimentos graves

Mantenha sempre os dedos afastados do gatilho se a ferramenta eléctrica no material a trabalhar.

→Determine a potência de disparo adequada (regulador de potência) e carregue utilizando um procedimento de acessório de teste, consulte o capítulo 3.4 "Acessório de teste".

Se o cartucho não disparar de imediato depois de premir o gatilho, mantenha a ferramenta eléctrica premida contra o material a trabalhar durante pelo menos 30 segundos.

→Sempre que mudar de local de trabalho: Retire o cartucho e transporte a ferramenta eléctrica com o cano a apontar para baixo.

→Quando terminar o trabalho, retire o cartucho e depois o prego. Mantenha a ferramenta eléctrica armazenada na caixa de ferramentas fechada e armazene os cartuchos num local seguro - ambos os componentes devem estar separados.

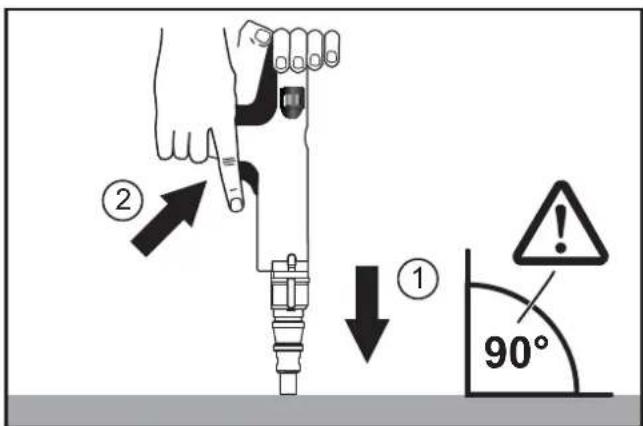

Agarre com fi rmeza a ferramenta eléctrica com ambas as mãos e empurre o cano contra o material que pretende fi xar (ângulo de 90°, dispositivo virado para baixo) (1).

→Puxe o gatilho (2).

② ① 90°

5 Inspecção e limpeza

As ferramentas eléctricas têm de ser limpas depois de serem utilizadas para remover o carbono acumulado devido aos gases de combustão.

AVISO

O disparo acidental pode dar origem a ferimentos graves

→Retire o cartucho de pregos.

→Dispare os prego.

ATENÇÃO

Superfícies quentes

- Deixe a ferramenta eléctrica arrefecer.

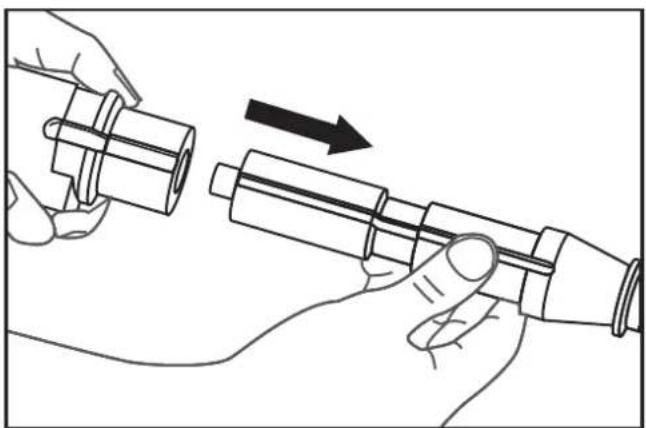

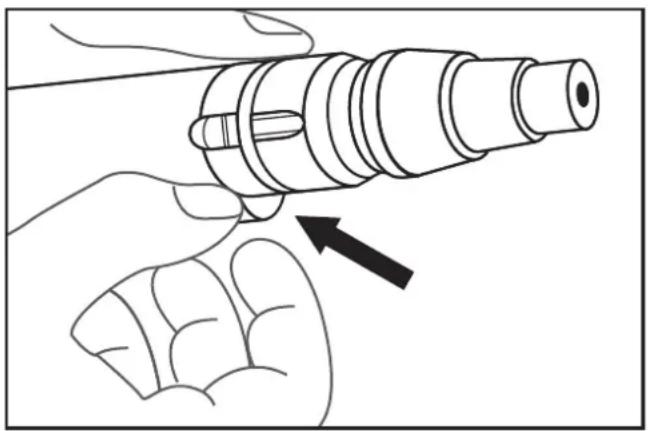

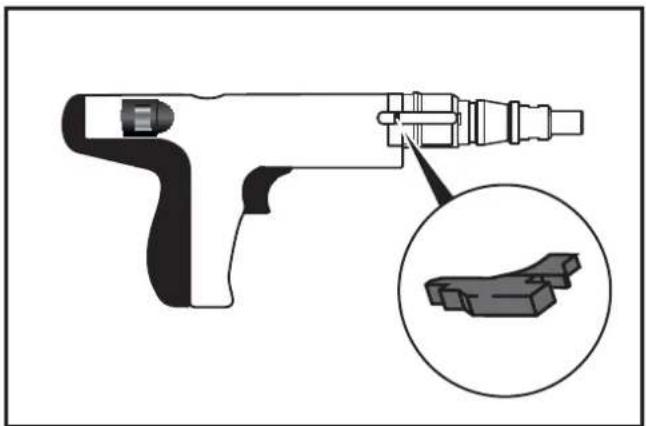

ATENÇÃO As peças podem fi car danifi cadas durante a desmontagem. Não volte a utilizar grampos de fi xação danifi cados (dobrados).

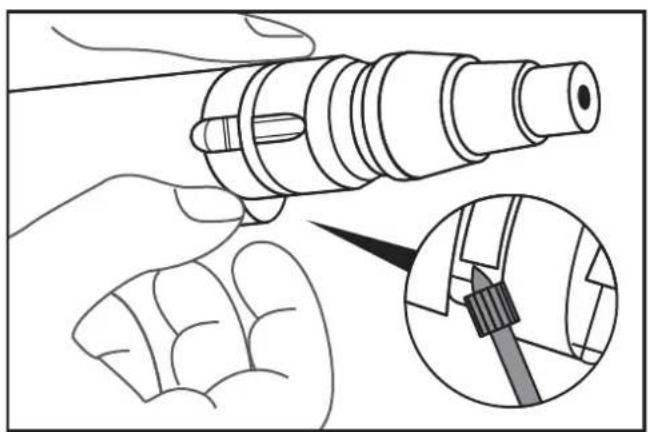

Levante os grampos de fi xação ligeiramente com um objecto pontiagudo e retire-os.

Puxe de novo o batente do pistão ligeiramente e retire-o.

→Retire o conjunto de pistões.

ATENÇÃO A esfera de aço pode cair.

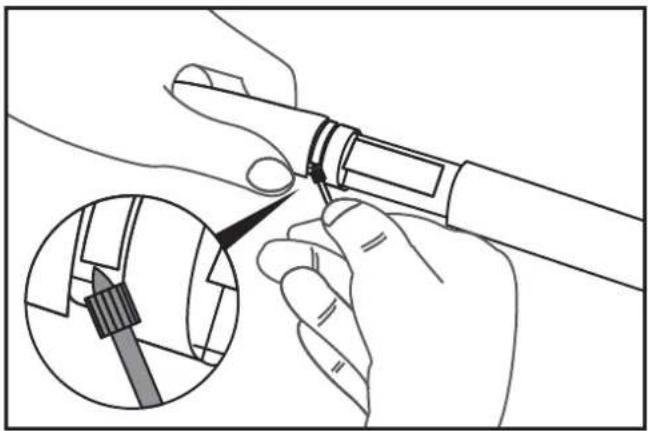

→Levante o grampo de fi xação do guião do pistão ligeiramente com um objecto pontiagudo e retire-o.

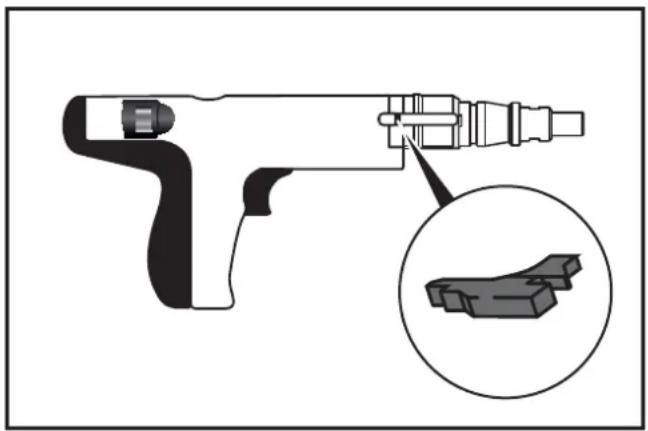

5.2 Verifi car e limpar as peças internas do dispositivo

Limpe todas as peças com óleo e escovas metálicas. Retire os resíduos de óleo com um pano seco.

Verifi que as peças internas do dispositivo. Substitua as peças danifi cadas ou gastos.

Limpe o pistão com óleo e uma escova metálica. Lubrifi que ligeiramente o eixo do pistão.
→Verifi que se o pistão e os anéis do pistão apresentam sinais de danos e desgaste.
→Verifi que o eixo do pistão. Substitua o pistão se a superfície estiver desgastada na diagonal ou apresentar danos gerais.

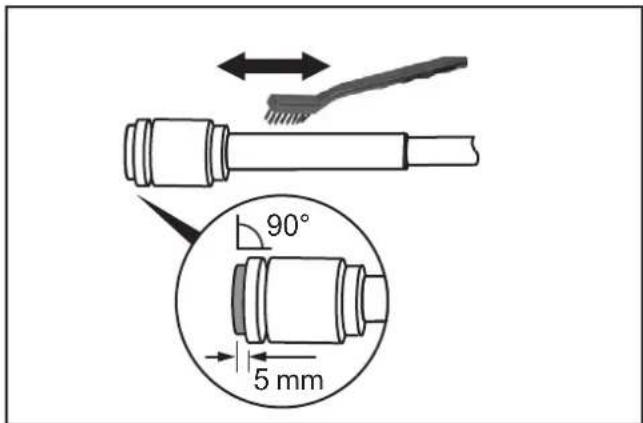

Se o comprimento da peça do eixo do pistão tiver menos de 5 mm, é necessário substituir o pistão.

90° 5 mm

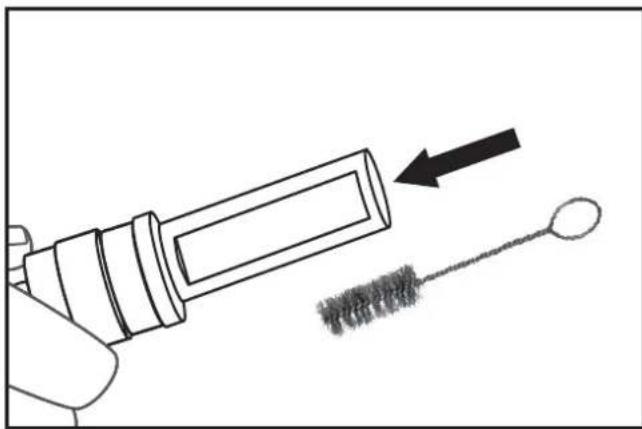

→Limpe o guia do pistão com uma escova metálica redonda.

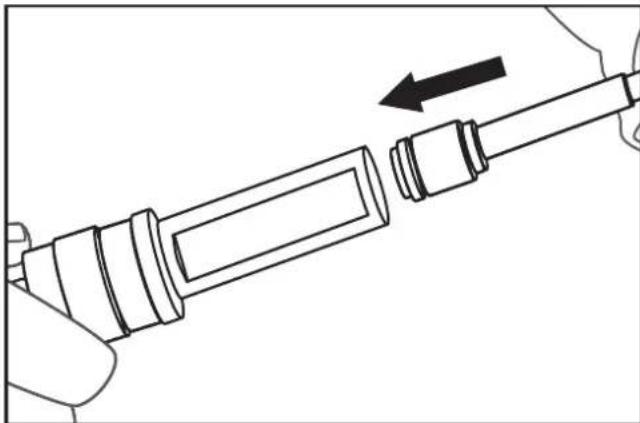

→Insira o eixo do pistão na guia do pistão.

→Insira o guia do pistão no conjunto do pistão.

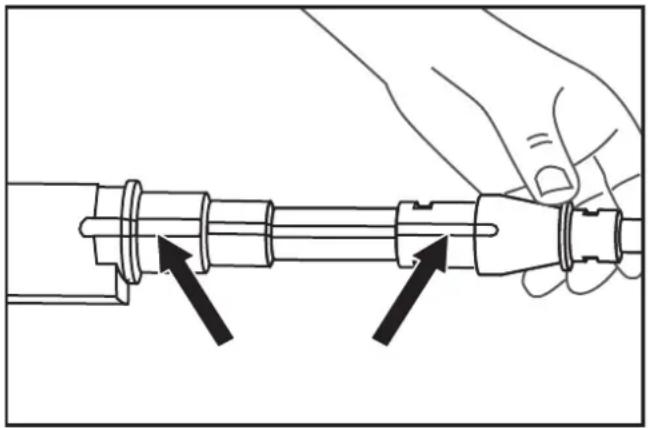

→Verifi que as posições das ranhuras e insira o conjunto do pistão até ao batente.

→Insira o batente do pistão na ranhura no lado direito do dispositivo e empurre-o ligeiramente para a frente.

Insira a esfera de aço.

Fixe o conjunto de pistões com os grampos de fi xação.

5.4 Limpar as superfícies do dispositivo

ATENÇÃO Danos nas superfícies: Não utilize diluentes, solventes, gasolina, etc. para limpar o equipamento.

• Limpe a ferramenta eléctrica com um pano seco.
• Limpe a caixa de ferramentas com um pano seco e ar comprimido.

6 Dados técnicos

Tipo PA3500
Categoria	Disparo indirecto, baixa velocidade
Comprimento 340 mm
Peso 2,35 kg
Frequência de defi nição	máx. 500 pregos por hora
Regulação da potência	3 potências de carga/disparo, regulação de potência de 6 fasesutilizando um regulador de potência
Nível de pressão acústica+/- 2 dB (A)*	L_pA (Área de medição)99 dB(A) L_pA (Local de trabalho)104 dB (A) L_pC 138 dB (A) L_WA 112 dB (A)

Vibrações < 2,5 m/s²

*Medição de ruído de acordo com a norma EN 15895 e utilizando as normas EN ISO 3744, EN ISO 4871, assim como EN ISO 11201.

Condições de medição: A carga mais intensa (red) concebida para utilização com o prego ajustado. Accionado num bloco de betão, o dispositivo deve estar na vertical e virado para baixo. Os valores de emissão medidos e as incertezas de medição associadas constituem o limite superior dos valores previstos.

O ambiente de trabalho, o apoio das peças a trabalhar, a força de pressão de contacto, entre outros aspectos, podem afectar a emissão de ruído no local de funcionamento e o efeito das vibrações no objecto.

	Pregos
Tipo	Cavilhas com cabeça ∅ 7,6 mm
Comprimento, máx.	63 mm (sem perfuração prévia)76 mm (com perfuração prévia)

Cartuchos
Calibre* 0,27 cal. (6,8/11)
Tipo	Cartuchos(10 cartuchos)
Potências de carga/disparo*	verde (3) carga fraca
	amarelo (4) carga média
	vermelho (6) carga muito forte

7 Resolução de problemas

Efectue apenas a medida de resolução de problemas especifici cada neste documento.

A ferramenta eléctrica só pode ser mantida e reparada por uma ferramenta de prender pregos por uma ofi cina especializada e autorizada.

O cartucho não dispara:

Causa(s) Medida(s)
O cano não foi premido com força sufi cliente contra a superfície	Prima o cano com mais força contra a superfície
O cartucho não funciona correctamente	Inserir um novo cartucho
Ferramenta eléctrica defeituosa	A ferramenta eléctrica deve ser reparada por uma ofi cina especializada e autorizada

O cano ou o pistão estão obstruídos:

Causa(s) Medida(s)
A ferramenta eléctrica aqueceu demasiado	Deixe a ferramenta eléctrica arrefecer
Objecto estranho no cano ou no guião do pistão	Consulte o capítulo 5 "Inspecção e limpeza"
Cano dobrado	A ferramenta eléctrica deve ser reparada por uma ofi cina especializada e autorizada.
Pregos não aprovados	Consulte o capítulo 2.3 "Disparar pregos" e o capítulo 6 "Dados técnicos"
Ferramenta eléctrica defeituosa	A ferramenta eléctrica deve ser reparada por uma ofi cina especializada e autorizada.

Desempenho fraco ou variável:

Causa(s) Medida(s)
Peças interiores do dispositivo sujas ou gastas	Consulte o capítulo 5 "Inspecção e limpeza"

O cano só pode ser pressionado contra a superfície se for aplicada força sufi ciente:

Causa(s) Medida(s)
Objecto estranho no cano ou no guião do pistão	Consulte o capítulo 5"Inspecção e limpeza"
Peças interiores do dispositivo sujas ou gastas
Cano dobrado	A ferramentaeléctrica deve ser reparada por uma ofi cina especializada e autorizada.

O cano está premido com fi rmeza contra a superfície, mas os pregos não são disparados quando prime o gatilho:

Causa(s) Medida(s)

O cano não foi premido com força sufi cliente contra a superfície	Prima o cano com mais força contra a superfície
Pregos não aprovados	Consulte o capítulo 2.3 "Disparar pregos" e o capítulo 6 "Dados técnicos"
Objecto estranho no cano ou no guião do pistão	Consulte o capítulo 5 "Inspecção e limpeza"
Ferramenta eléctrica defeituosa	A ferramenta eléctrica deve ser reparada por uma ofi cina especializada e autorizada.

Os pregos não penetram o sufi ciente no material a fi xar:

Causa(s) Medida(s)

A potência de disparo é demasiado fraca	Defi na a potência de disparo (regulador de potência) para um nível mais elevado, consulte o capítulo 3.4 „Teste dos acessórios“.
	Insira o cartucho com a potência de carga/disparo mais elevada, consulte o capítulo 2.2 „Cartuchos“
O prego é demasiado comprido	Utilize um prego que corresponda ao material a trabalhar
O material a trabalhar é demasiado duro
O prego bate em objectos estranhos duros no material a trabalhar, como pregos	Aponte a ferramenta eléctrica noutro local
	Teste a ferramenta eléctrica noutro local no material a trabalhar
A ferramenta eléctrica tem de ser reparada	A ferramenta eléctrica deve ser reparada/mantida por uma ofi cina especializada e autorizada

Os pregos não penetram o sufi ciente no material a fi xar:

Causa(s) Medida(s)

A potência de disparo é demasiado elevada	Defi na a potência de disparo (regulador de potência) para um nível mais baixo, consulte o capítulo 3.4 „Teste dos acessórios“.
	Insira um cartucho com a potência de carga/disparo mais baixa, consulte o capítulo 2.2 „Cartuchos“
O prego é demasiado pequeno	Utilize um prego que corresponda ao material a trabalhar
O material a trabalhar é demasiado macio
O prego bateu em buracos ou objectos estranhos macios no material a trabalhar	Teste a ferramenta eléctrica noutro local no material a trabalhar
	Teste a ferramenta eléctrica num material a trabalhar diferente

8 Garantia do fabricante

A DEWALT confi a na qualidade dos seus produtos e, por conseguinte, oferece aos utilizadores profi ssionais do produto uma garantia de excelência. Esta garantia é apenas uma adição e não afecta os seus direitos derivados do seu contrato como utilizador profi ssional ou dos seus direitos jurídicos como utilizador privado e não profi ssional do dispositivo. Esta garantia é válida nos Estados-membros da União Europeia e nos países-membros da Associação Europeia de Comércio Livre.

Garantia completa durante um ano

Se o produto da DEWALT apresentar qualquer falha devido a um defeito de material ou fabrico num prazo de 12 meses após a data de compra, a DEWALT garante a substituição gratuita de todas as peças defeituosas ou a substituição gratuita do dispositivo (ao nosso critério) nas seguintes condições:

- O produto não foi manuseado incorrectamente;

– O produto foi exposto a desgaste normal;
– Não foram efectuadas tentativas de reparação por pessoas não autorizadas;
– Foi apresentada uma prova de compra;
- O produto seja devolvido completo juntamente com a embalagem original.

Para apresentar uma reclamação da garantia, contacte um parceiro de assistência da D EWALT na sua área (o endereço está disponível no catálogo da DEWALT) ou contacte o escritório da DEWALT especificado neste manual de instruções. Está disponível na Internet uma lista das ofi casas de assistência ao cliente autorizada DEWALT, assim como informações adicionais relacionadas com o nosso serviço de apoio ao cliente em: www.2helpU.com.

9 Declaração de conformidade

Em conformidade com a Directiva relativa às máquinas 2006/42/CE

Produto: Ferramenta eléctrica

Tipo: D EWALT DDF2120400

O produto indicado corresponde às provisões da Directiva 2006/42/CE relativa às máquinas, assim como a norma EN 15895 harmonizada.

O signatário é responsável pela compilação dos documentos técnicos e envia esta declaração em nome da DEWALT.

Para obter mais informações, contacte a DEWALT através da seguinte morada. Para obter mais endereços, consulte o verso deste manual de instruções.

Eck

Colin Earl

Idstein, 22 de Abril de 2014

Vice-Presidente da HTF

D-65510, Idstein, Alemanha

10 Confi rmação de aprovação da C.I.P.

O dispositivo DEWALT PA3500 é homologado e o sistema é testado. O símbolo de aprovação quadrado inclui o número de aprovação registado, "PTB S 824". Através deste número, a DEWALT garante que o dispositivo está em conformidade com o tipo aprovado.

Quaisquer defeitos inadmissíveis detectados durante o funcionamento têm de ser comunicados à autoridade responsável pela aprovação (PTB Braunschweig), assim como à Comissão Internacional Permanente (Commission Internationale Permanente pour l'Épreuve des Armes à Feu Portatives), Avenue de la Renaissance 30, B-1000 Bruxelas, (Bélgica).

A aprovação da unidade técnica, que consiste numa ferramenta do tipo aprovado e no cartucho especifici dado num carregador, está documentada por aprovação do sistema. Os números do certifi dado de teste das respectivas aprovações do sistema estão indicados na seguinte tabela:

DEWALTCartucho de tiras para PA3500	PTBNúmero do certifi cado de teste de aprovação do sistema
DEWALT 6,8/11(0,27 cal.), verde	PTB Sy 824 DW 13
DEWALT 6,8/11(0,27 cal.), amarelo	PTB Sy 824 DW 14
DEWALT 6,8/11(0,27 cal.), vermelho	PTB Sy 824 DW 16

PA3500® NAULAUSKONE DDF2120400

Sisällysluettelo

1 ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ V ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ］
