GEBRUIKSAANWIJZING DDF2120400 DEWALT

Nederlands (Vertaald vanuit de originele instructies) 87

1 Veiligheidsinformatie 88

1.1 Bedoeld gebruik 88
1.2 Veiligheidslabels op het apparaat 88
1.3 Waarschuwingen in deze handleiding 89
1.4 Persoonlijke beschermingsmiddelen 89
1.5 Apparaat en bedrijfsveiligheid 89
1.6 Afvoer....90

2 Levering en accessoires ....91

2.1 Levering 91
2.2 Patroonstrips 91
2.3 Schietnagels 91

3 Voordat u het apparaat gebruikt 91

3.1 Minimale afstanden tijdens afvuren van schietnagels 91
3.2 Minimale dikte van de ondergrond 92
3.3 Dagelijkse werkingstest 92
3.4 Schietkracht test 92

4 Gebruik....93

4.1 Schietnagels plaatsen 93
4.2 Patroonstrip plaatsen en verwijderen 93
4.3 Schietnagels afvuren 94

5 Inspectie en reiniging 94

5.1 De kruitschiethamer demonteren 94
5.2 De interne onderdelen van het apparaat controleren en reinigen .....95
5.3 De kruitschiethamer assembleren 96
5.4 De behuizing reinigen 96

9 Conformiteitsverklaring....99

10 C.I.P. Goedkeuringsbevestiging ....100

1 Veiligheidsinformatie

Lees deze veiligheidsinformatie aandachtig door om veilig en juist gebruik van dit apparaat te garanderen. Bewaar de bedieningsinstructies tot u het apparaat weggooit.

1.1 Bedoeld gebruik

De kruitschiethamer is bedoeld voor het bevestigen van nagels en moet worden gebruikt volgens de informatie in deze handleiding. Kruitschiethamers zijn geen „speelgoed“ en vereisen voorzichtig, verantwoordelijk en zorgvuldig gebruik.

Kruitschiethamers zijn bedoeld voor professioneel gebruik en zijn onderhevig aan wettelijke bepalingen.

Verantwoordelijkheden voor de werkgever, bijvoorbeeld:

• Door de fabrikant aangeraden interval voor inspecties en onderhoud: iedere 2 jaar, maar niet later dan elke 3000 afgevuurde nagels, tenzij een kortere interval is voorgeschreven door de wet.
• Reparaties moeten worden uitgevoerd door geautoriseerde werkplaatsen.
• Verzamelen en veilig afvoeren van patronen die niet of verkeerd zijn afgegaan
• Veilige opslag van de kruitschiethamer (ongeladen) in de vergrendelde gereedschapskist en de patroonstrips (van elkaar gescheiden).
• Leveren van persoonlijke beschermingsmiddelen en toezien dat deze gebruikt worden, zie hoofdstuk 1.4 "Persoonlijke beschermingsmiddelen"

De kruitschiethamer mag alleen worden gebruikt door opgeleid personeel ouder dan 18 jaar, of door leerlingen ouder dan 16 jaar onder toezicht van een leidinggevende. De gebruiker mag niet onder invloed zijn van, alcohol, medicatie of drugs.

Geschikte materialen die als ondergrond gebruikt mogen worden, bijvoorbeeld:

– Beton met normale sterkte

- S t a a l

Ongeschikte materialen die niet als ondergrond gebruikt mogen worden, bijvoorbeeld:

– Materialen die te zacht of te dun zijn
- Materialen die te broos zijn, zoals glas of keramiek
- Materialen die te hard zijn, zoals gehard staal
– Hol metselwerk, geperforeerde stenen
– Gietijzer, kunststof, marmer, gipsplaten

Verkeerd gebruik, misbruik of "aanrommelen" kan leiden tot ernstig letsel en aanzienlijke eigendomsschade. In het bijzonder

• Omzeilen van de veiligheidsmechanismen
• Het apparaat misbruiken als een "vuurwapen"
• Het apparaat misbruiken als een hamer of soortgelijk gereedschap
• Gebruik de patronen nooit in vuurwapens en probeer ze nooit te openen.

Gebruik alleen patroonstrips, schietnagels en accessoires geproduceerd door de fabrikant van de kruitschiethamer, zie hoofdstuk 2.2 "Patroonstrips" en hoofdstuk 2.3 "Schietnagels afvuren".

Andere toepassingen en gebruik zowel modifi caties, toevoegingen of wijzigingen als onderhoudswerkzaamheden en reparaties uitgevoerd door uzelf, kunnen de veiligheid, betrouwbaarheid en juiste werking van het apparaat aanzienlijk verminderen en doen de garantie komen te vervallen.

1.2 Veiligheidslabels op het apparaat

Het apparaat mag alleen worden gebruikt als alle veiligheidslabels op de kruitschiethamer aanwezig en leesbaar zijn.

Lees de instructiehandleiding voordat u het apparaat gebruikt

Draag een veiligheidsbril

Draag gehoorbescherming

Draag een veiligheidshelm

1.3 Waarschuwingen in deze handleiding

Het risiconiveau van gevaren wordt aangegeven met de volgende signaalwoorden:

Signaal-woord	Betekenis
GEVAAR	Gevaar met hoog risiconiveau, wat kan resulteren in een dodelijk ongeluk of ernstig letsel als het niet wordt vermeden
WAAR-SCHUWING	Gevaar met gemiddeld risiconiveau, wat kan resulteren in een dodelijk ongeluk of ernstig letsel als het niet wordt vermeden.
LET OP	Gevaar met laag risiconiveau, wat kan resulteren in licht of ernstig letsel als het niet wordt vermeden.
NB	Gevaar dat kan resulteren in schade aan het apparaat of apparatuur in de nabije omgeving als het niet wordt vermeden.

1.4 Persoonlijke beschermingsmiddelen

Losse kleding, sieraden, vallende objecten, geluid en soortgelijke gevaren kunnen een gevaarlijke situatie opleveren voor personen. Personen die het apparaat gebruiken en personen die zich in de buurt van het apparaat bevinden, moeten altijd geschikte persoonlijke beschermingsmiddelen dragen:

Geschikte veiligheidshelm: beschermt het hoofd tegen vallende objecten

Veiligheidsbril: beschermt de ogen tegen rondvliegende objecten, zoals splinters en stof

Gehoorbescherming: beschermt de oren tegen overmatig geluid

Geschikte gezichtsbeschermer: Bescherm ogen en gezicht tegen rondvliegende objecten, zoals splinters.

1.5 Apparaat en bedrijfsveiligheid

Kruitschiethamers kunnen ernstig letsel veroorzaken als deze onjuist worden gebruikt.

• Explosiegevaar: Nooit de patroonstrips openen of beschadigen. Gooi de patroonstrips niet in het vuur.
• Stel de kruitschiethamer en patroonstrips niet bloot aan hoge temperaturen, bijvoorbeeld in direct zonlicht.
• De kruitschiethamer en patroonstrips nooit plaatsen of opbergen in de buurt van warmtebronnen, zoals ovens of radiatoren.
• Gebruik de kruitschiethamer alleen buitenshuis of in goed geventileerde ruimtes.
  – Berg de kruitschiethamer (ongeladen) op in de vergrendelde gereedschapskist en bewaar de patroonstrips (van elkaar gescheiden) op een plek waar onbevoegde volwassenen en kinderen er geen toegang tot hebben.
• Gebruik de kruitschiethamer alleen als deze in goede staat verkeerd en naar behoren is onderhouden.
• Als het apparaat niet wordt gebruikt, als u van werkplek veranderd, tijdens transport, in het geval van vastlopen en tijdens onderhoud: Houd uw vingers uit de buurt van de trekker, verwijder het magazijn en de patroonstrip.
• Gladde handvatten kunnen ertoe leiden dat uw de controle verliest: Houd het handvat droog, schoon en vrij van olie en vet.
• Er is een terugslag wanneer de nagel wordt afgevuurd. Houd uw hoofd niet direct boven de kruitschiethamer wanneer u nagels afvuurt en begin met een lage schietkracht (schietkracht regelaar) zie hoofdstuk 2.2 "Patroonstrips" en hoofdstuk 3.4 "Schietkracht test".
• Zorg ervoor dat u stevig staat en u balans kunt houden, in het bijzonder op verhogingen zoals verhoogde en/of hellende, ongelijke of gladde werkplaatsen.

• De kruitschiethamer mag niet op een ladder gebruikt worden.

• De kruitschiethamer mag niet gebruikt worden om dozen of kratten te vergrendelen.

• De kruitschiethamer mag niet gebruikt worden om transportsloten aan voertuigen of wagons te bevestigen.

Wanneer nagels in het materiaal worden afgevuurd, kunnen ze in meerdere stukken breken en ernstig letsel veroorzaken.

Dit kan bijvoorbeeld gebeuren als de schietkracht te hoog staat ingesteld. Wanneer de bout wordt afgevuurd in materialen die te zacht, te dun of te hard zijn. Wanneer bouten andere bouten raken. Wanneer u in vooraf geboorde gaten schiet zonder geschikte geleider.

• Houd een minimale afstand van randen, uiteinden en hoeken, zie hoofdstuk 3.1 "Minimale afstanden tijdens afvuren van schietnagels".
• Houd een minimale afstand van 75 mm tussen gescheurde of afgebroken stukken beton.
• Bepaal de geschikte schietkracht (schietkracht regelaar) en voer een schietkracht test uit, zie hoofdstuk 3.4 "Schietkracht test".
• Gebruik een splinterscherm. Dit vermindert het risico op afketsende schietnagels

- U mag de kruitschiethamer niet gebruiken als er mensen aan de andere kant staan.

- Houd de kruitschiethamer stevig vast en houd het met een hoek van 90° tegen het oppervlak.

• Plaats de patroonstrip met de schietnagels pas op de werkplek in het apparaat om incidenteel afvuren te voorkomen, wat de gebruiker en/of omstanders kan verwonden.
  – Houd nooit uw hand of andere lichaamsdelen voor de loop.
  – Richt de loop nooit op andere personen.
• Neem een werkpauze wanneer u zich stijf of erg warm of koud voelt, of als u een tintelend gevoel in uw vingers/armen voelt. Raadpleeg een dokter als dit gevoel zich herhaalt.

Eigendomsschade:

• Schiet geen bouten in materialen die zijn gelast of zijn bewerkt met een lasbrander.
• Gebruik de kruitschiethamer of patroonstrips niet in de regen of een omgeving met hoge luchtvochtigheid.
• Gebruik de kruitschiethamer alleen buitenshuis of in goed geventileerde ruimtes.
• Gebruik de kruitschiethamer niet met een leeg magazijn.
• Sla de kruitschiethamer en patroonstrips alleen op in droge en vorstvrije ruimtes.

Stop onmiddellijk met werken:

• In het geval er opeens veel warmte wordt opgewekt.
  – Als schroeven of andere onderdelen loszitten of van het apparaat zijn gevallen.

1.6 Afvoer

NB Ongebruikte patronen (patronen die niet zijn afgegaan of blindgangers) moeten worden verzameld en worden opgeslagen tot ze door een specialistisch bedrijf kunnen worden afgevoerd. Volg de lokale regelgeving met betrekking tot de afvoer van technisch apparatuur om het milieu te beschermen.

2 Levering en accessoires

2.1 Levering

Controleer de levering nadat u de kruitschiethamer ontvangt. Vermeld ontbrekende of beschadigde onderdelen bij uw specialistische dealer.

Levering:

• K r u i t s c h i e t h a
• Instructiehan
  – Ronde borstels, 3 stuks, klein, middel, groot
• N y l o n b o r s t e l
• 5 mm inbussleutel
• S p l i n t e r s c h e r
  – Klemmen, 2 stuks (reserveonderdelen)
  – Stalen ballen, 2 stuks (reserveonderdelen)

2.2 Patroonstrips

Patroonstrips met elk 10 patronen, .27 cal. (6.8/11), kleurcode overeenkomstig de lading/schietkracht. Alleen de patronen met lading/schietkracht 3 (groen), 4 (geel) en 6 (rood) van de fabrikant van het apparaat zijn toegestaan voor gebruik met de PA3500 kruitschiethamer.

Alleen nagels met een geschikte punt, die zijn gemaakt door de fabrikant van het apparaat, mogen worden gebruikt met de PA3500 kruitschiethamer.

Maximale lengte: 63 mm (zonder voorboren), 76 mm (met voorboren).

Kijk voor extra accessoires a.u.b. in de catalogus. Aan veranderingen onderhevig.

3 Voordat u het apparaat gebruikt

Volg de veiligheidsinstructies, zie hoofdstuk 1.5 "Apparaat en bedrijfsveiligheid".

3.1 Minimale afstanden tijdens afvuren van schietnagels

Schiet-nagels	Metselwerk	Beton, Gewapend beton	Staal
Afstand tot de randen	5 cm	5 cm	3xDiameter van de boutschacht
Afstand tussen elkaar	10xDiameter van de boutschacht	10xDiameter van de boutschacht	5xDiameter van de boutschacht

3.2 Minimale dikte van de ondergrond

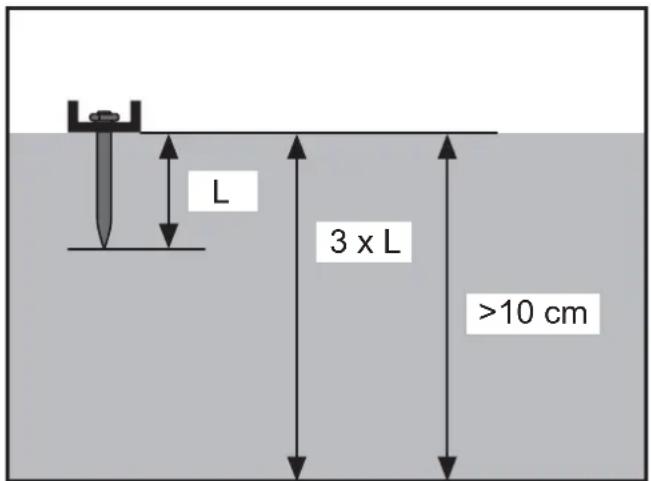

Metselwerk en beton:

De dikte van het metselwerk of beton moet ten minste gelijk zijn aan drie keer de penetratie diepte [L] van de schietnagel, maar in elk geval altijd ten minste 10 cm.

Het staal moet ten minste 3 mm dik zijn.

3.3 Dagelijkse werkingstest

De vergrendelbare onderdelen en het ontstekingsmechanisme moeten ongehinderd werken, en moeten daarom geïnspecteerd worden voordat de kruitschiethamer wordt gebruikt.

Zorg ervoor dat er geen patroonstrip in de kruitschiethamer zit.
Druk de kruitschiethamer tegen een werkoppervlak en druk een aantal keer op de trekker.

Voer deze test meerdere malen uit met een ongeladen apparaat, en zorg ervoor dat alle vergrendelbare delen en het ontstekingsmechanisme vrij kunnen bewegen voordat u het apparaat gebruikt om iets te bevestigen.

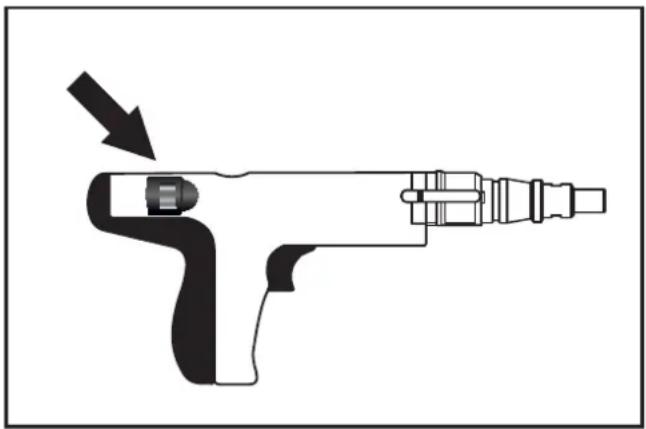

3.4 Schietkracht test

WAARSCHUWING

Ernstig letsel door te diepe penetratie van de schietnagel

→Voer een schietkrachttest uit voordat u begint met werken.
→Lees het "Gebruik" hoofdstuk volledig door voordat u de schietkrachttest probeert, zie hoofdstuk 4 "Gebruik".

→Voer de schietkrachttest uit met de laagste schietkracht (schietkrachtregelaar) en een "groene" (3) lading.
→Als de schietnagel het materiaal niet diep genoeg penetreert: Voer langzaam de schietkracht op (schietkrachtregelaar).
Als de schietnagel niet diep genoeg in het materiaal penetreert, zelfs niet met de hoogste schietkracht, gebruik dan een patroonstrip met een hogere lading en voer de schietkrachttest nogmaals uit - met gebruik van de laagste schietkracht (schietkrachtregelaar).

Ernstig letsel door incidenteel afgaan

Houd uw vingers altijd uit de buurt van de trekker als de kruitschiethamer niet naar het materiaal is gericht.

4.1 Schietnagels plaatsen

NB Forceer de schietnagel niet in de loop. Als de schietnagel niet handmatig kan worden ingevoerd, is het mogelijk beschadigd of niet geschikt voor de kruitschiethamer, zie hoofdstuk 2.3 "Schietnagels afvuren" en hoofdstuk 6 "Technische gegevens".

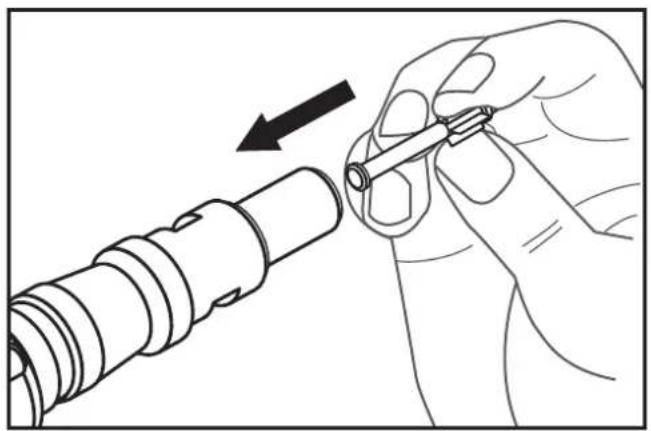

→Plaats de schietnagel in de loop.

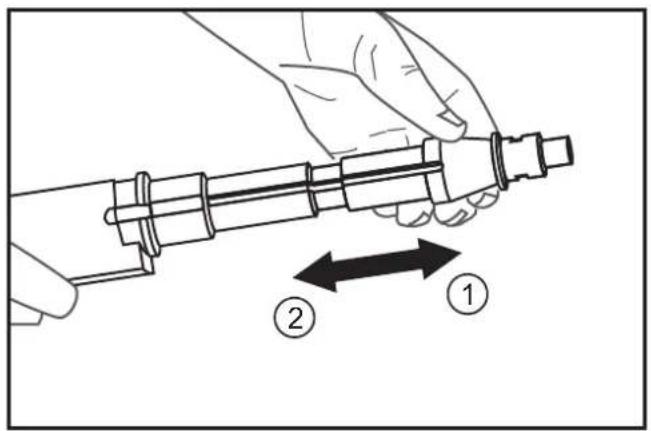

- Trek de loop helemaal naar voren (1) in één ferme beweging en trek het daarna terug naar de stop (2).

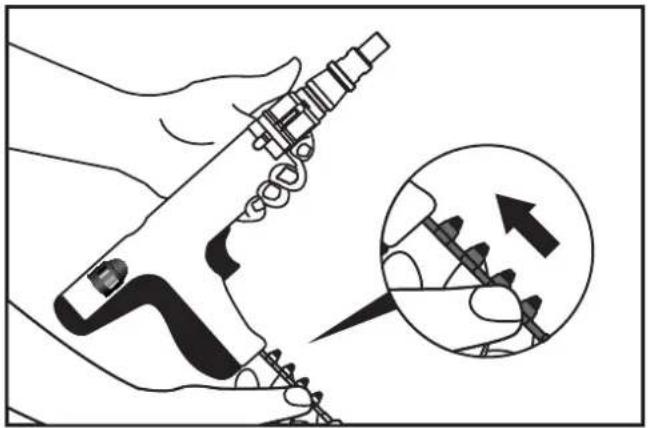

4.2 Patroonstrip plaatsen en verwijderen

De patroonstrip plaatsen

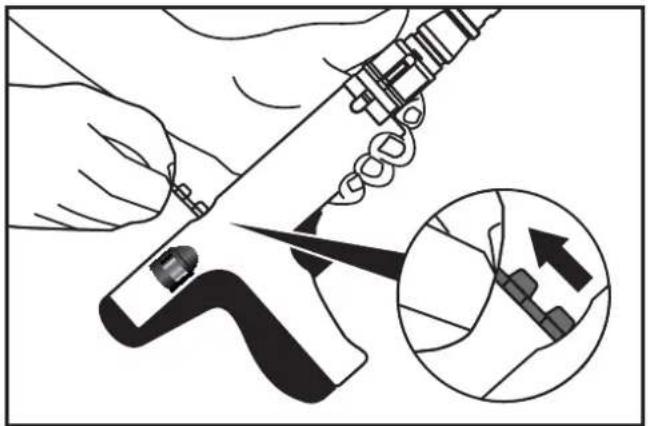

→Steek de patroonstrip met het lipje eerst in de handgreep tot deze er helemaal in zit.

De patroonstrip verwijderen:

→Pak het lipje van de patroonstrip en trek de strip vanaf de bovenkant uit de kruitschiethamer.

Ernstig letsel door incidenteel afgaan

Houd uw vingers altijd uit de buurt van de trekker als de kruitschiethamer niet naar het materiaal is gericht.
Bepaal de geschikte schietkracht (schietkracht regelaar) en voer een schietkracht test uit, zie hoofdstuk 3.4 "Schietkracht test".
Als het patroon niet onmiddellijk schiet nadat de trekker wordt ingedrukt, houd de kruitschiethamer dan nog ten minste 30 seconden tegen het materiaal gedrukt.
→Voor elke werkplaats verandering: Verwijder de patroonstrip en draag de kruitschiethamer met de loop naar beneden gericht.
Als u klaar bent met de werkzaamheden: verwijder eerst de patroonstrip en daarna de schietnagel. Berg de kruitschiethamer op in de vergrendelde gereedschapskist en bewaar de patroonstrips op een veilige plaats - bewaar beide componenten gescheiden van elkaar.

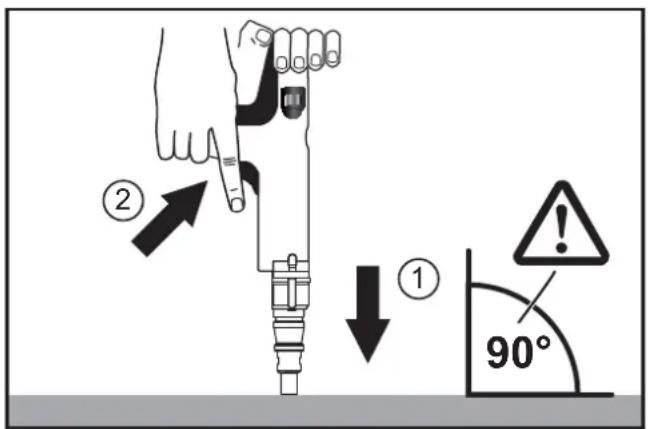

Houd de kruitschiethamer stevig vast met beide handen en druk de loop tegen het materiaal dat moet worden bevestigd (hoek van 90°, apparaat naar beneden gericht) (1).

→Druk op de trekker (2).

② ① 90°

5 Inspectie en reiniging

Kruitschiethamers moeten na elk gebruik worden gereinigd, om opgehoopt koolstof veroorzaakt door de ontvlamde gassen te verwijderen.

WAARSCHUWING

Ernstig letsel door incidenteel afgaan

→Verwijder de patroonstrip.
→Verwijder de schietnagel.

LET OP

Warme oppervlakken

→Laat de kruitschiethamer afkoelen.

5.1 De kruitschiethamer demonteren

NB Onderdelen kunnen beschadigen tijdens de demontage. Beschadigde (gebogen) clips niet meer gebruiken.

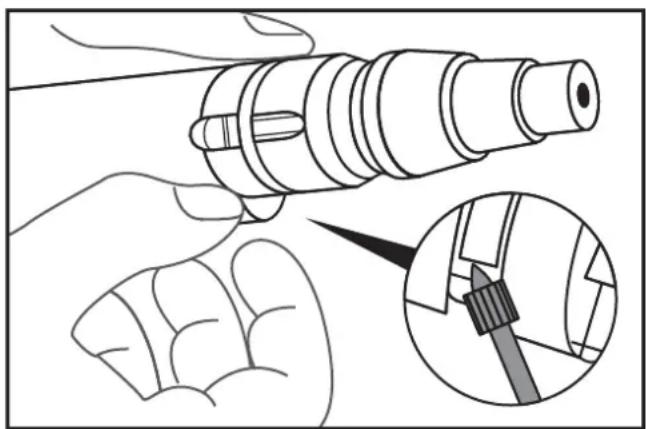

→Til de clips een klein stukje op met een scherp object en verwijder ze.

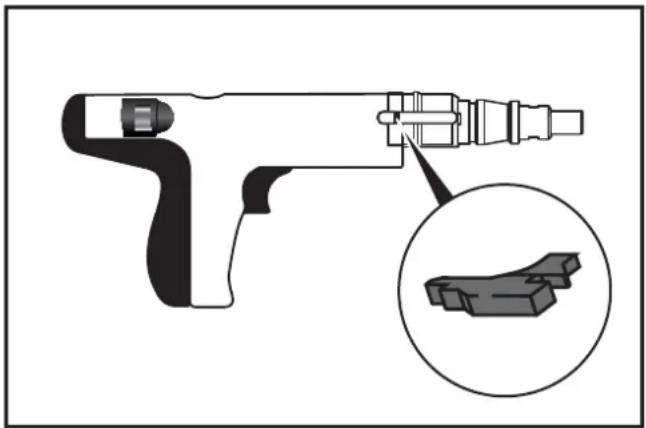

→Trek de zuigerstop een stukje naar achteren en verwijder het.

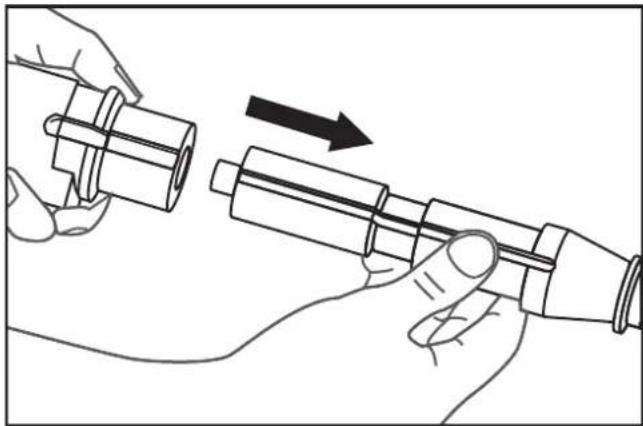

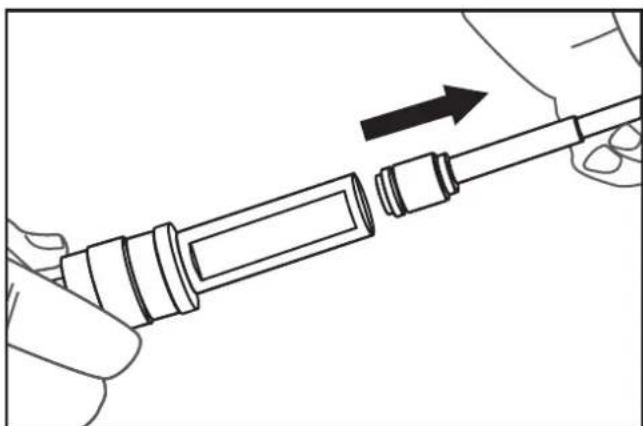

→Verwijder de zuiger.

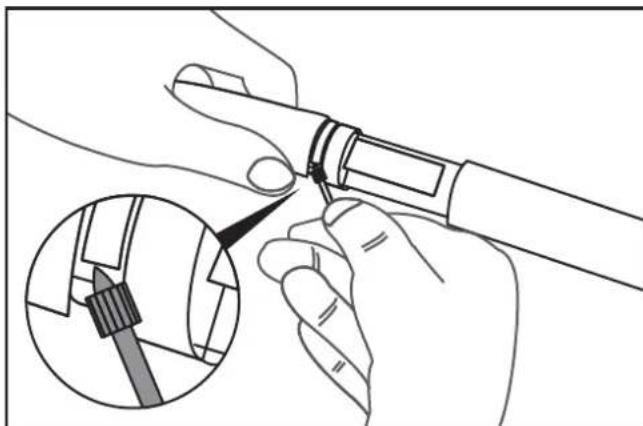

- Til de clip van de zuigergeleider een klein stukje op met een scherp object en verwijder het.

→Verwijder de zuiger.

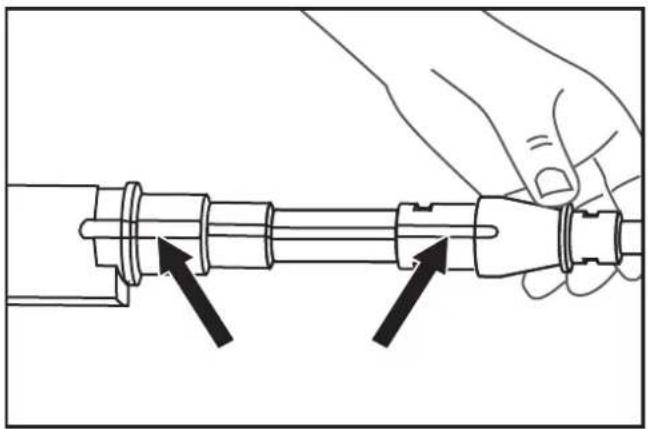

5.2 De interne onderdelen van het apparaat controleren en reinigen

Reinig alle onderdelen met olie en staalborstels. Verwijder olieresten met een droge doek.

Controleer de interne onderdelen van het apparaat. Vervang beschadigde of versleten onderdelen.

Reinig de zuiger met olie en een staalborstel. Smeer een dun laagje olie op de zuigerschacht.

→Controleer de zuiger en zuigerring op schade en slijtage.

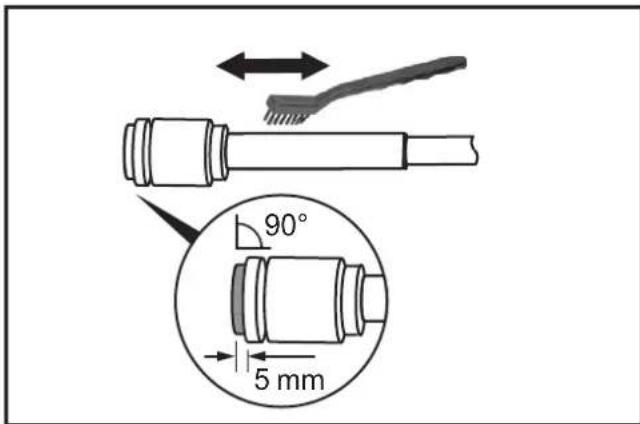

→Controleer de zuigerschacht. Vervang de zuiger als de zuigerschacht diagonaal is versleten of als deze door normale slijtage is beschadigd. Als de lengte van het uiteinde van de zuigerschacht minder is dan 5 mm, moet de zuiger worden vervangen.

90° 5 mm

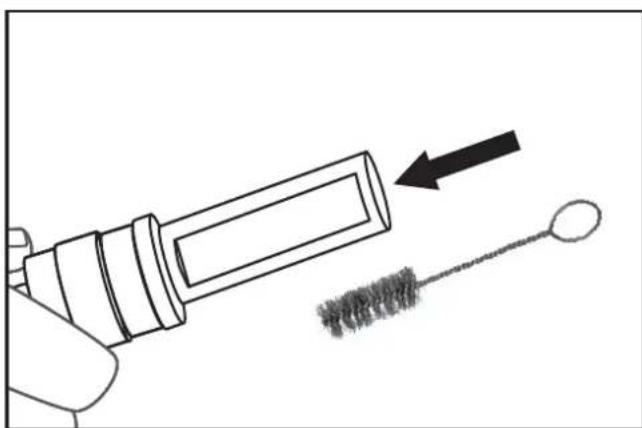

→Reinig de zuigerschacht met een ronde staalborstel.

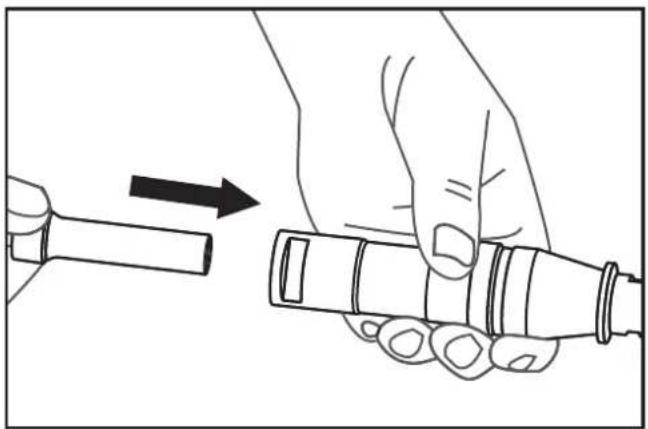

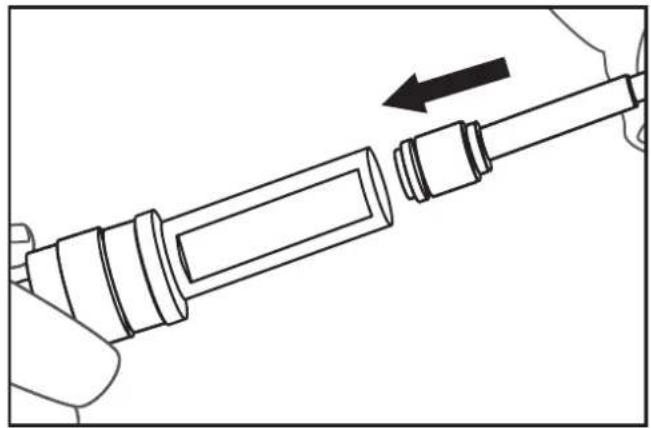

→Plaats de zuigerschacht in de zuigergeleider.

Plaats de zuigergeleider in de zuiger.

- Controleer de positie van de groeven en voer de zuiger in tot de stop.

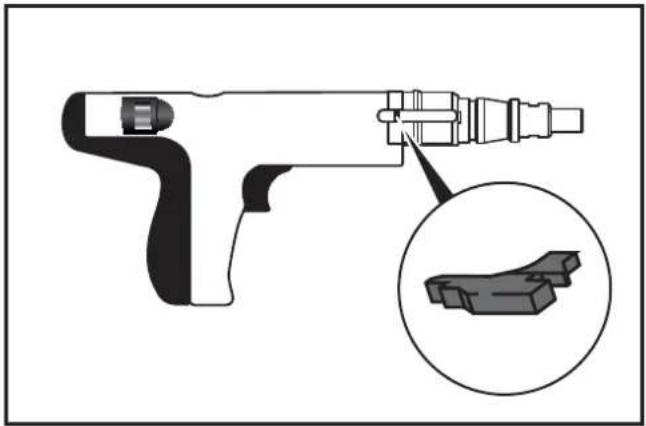

→Plaats de zuigerstop in de groef aan de rechterkant van het apparaat en druk deze een klein stukje naar voren.

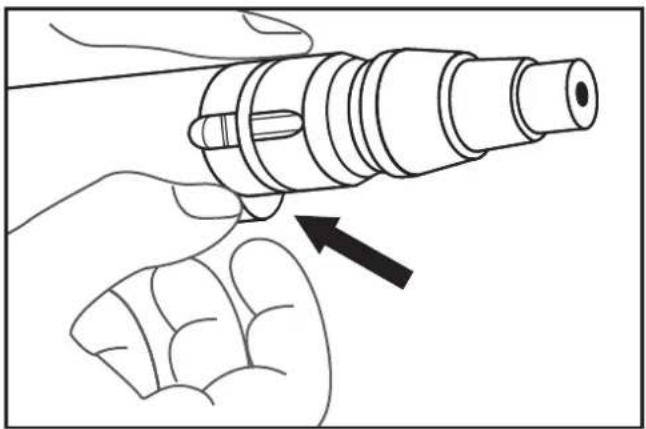

→Plaats de stalen bal.

→Bevestig de zuiger met gebruik van de bevestigingsclips.

NB Schade aan de behuizing: Gebruik geen thinner, oplosmiddelen, olie, etc. voor reinigingsdoeleinden.

– Reinig de kruitschiethamer met droge doeken.
- Reinig de gereedschapskist met droge doeken en perslucht.

*Geluidsmeting overeenkomstig NEN-EN 15895 met gebruik van zowel NEN-EN ISO 3744, NEN-EN ISO 4871 als NEN-EN ISO 11201.

Geluidsmeting meetvoorwaarden: De sterkste lading (rood) is bedoeld voor gebruik met aangepaste schietnagels. Afgevuurd in een betonblok met het apparaat verticaal naar beneden gericht. De gemeten geluidsemissie waarden en afwijkingen stellen de uiterlijke waarden voor die kunnen worden verwacht.

De werkomgeving, werkstukondersteuning, het werkstuk, de hoeveelheid druk op het werkstuk etc. beïnvloeden de geluidsproductie tijdens gebruik en het effect van trillingen op het object.

Schietnagels
Type Nagels ∅ 7,6 mm
Lengte, max.	63 mm (zonder voorboren)
	76 mm (met voorboren)

Patroonstrips
Kaliber*.27 cal. (6.8/11)
Type	Patroonstrips(10 patronen)
Lading/Schietkracht*	groen (3) zwakke lading
	geel (4) gemiddelde lading
	rood (6) zeer sterke lading

Voer alleen probleemoplossingen uit die hier staan aangegeven.

De kruitschiethamer mag alleen worden onderhouden en gerepareerd door geautoriseerde specialistische werkplaatsen.

Patroonstrip schiet niet:

Oorzaak Oplossing
Loop niet hard genoeg tegen het oppervlak gedrukt	Druk de loop harder tegen het oppervlak
Patroonstrip storing	Plaats een nieuwe patroonstrip
Kruitschiethamer defect	Laat de kruitschiethamer repareren door een geautoriseerde specialistische werkplaats

Loop of zuiger geblokkeerd:

Oorzaak Oplossing
Kruitschiethamer is oververhit	Laat de kruitschiethamer afkoelen
Vuil in de loop of zuigergeleider	Zie hoofdstuk 5 "Inspectie en reiniging"
Gebogen loop	Laat de kruitschiethamer repareren door een geautoriseerde specialistische werkplaats
Niet-goedgekeurde schietnagels	Zie hoofdstuk 2.3 "Schietnagels afvuren" en hoofdstuk 6 "Technische gegevens"
Kruitschiethamer defect	Laat de kruitschiethamer repareren door een geautoriseerde specialistische werkplaats

Prestaties zwak of wisselend:

Oorzaak Oplossing
Interne onderdelen zijn vies of versleten	Zie hoofdstuk 5"Inspectie en reiniging"

De loop kan alleen met veel kracht tegen het oppervlak worden gedrukt:

Oorzaak Oplossing
Vuil in de loop of zuigergeleider	Zie hoofdstuk 5"Inspectie en reiniging"
Interne onderdelen zijn vies of versleten
Gebogen loop	Laat de kruitschiethamer repareren door een geautoriseerde specialistische werkplaats

De loop is stevig tegen het oppervlak gedrukt, maar de schietnagels worden niet afgevuurd als ik de trekker overhaal:

Oorzaak Oplossing
Loop niet hard genoeg tegen het oppervlak gedrukt	Druk de loop harder tegen het oppervlak
Niet-goedgekeurde schietnagels	Zie hoofdstuk 2.3"Schietnagels afvuren"en hoofdstuk 6"Technische gegevens"
Vuil in de loop of zuigergeleider	Zie hoofdstuk 5"Inspectie en reiniging"
Kruitschiethamer defect	Laat de kruitschiethamer repareren door een geautoriseerde specialistische werkplaats

De schietnagels penetreren niet diep genoeg in het materiaal:

Oorzaak Oplossing
De schietkracht is te laag	Stel de schietkracht (schietkracht regelaar) hoger in, zie hoofdstuk 3.4 "Schietkracht test".
	Plaats de patroonstrip met de volgende hogere lading/schietkracht, zie hoofdstuk 2.2 "Patroonstrips"
De schietnagel is te lang	Gebruik een schietnagel die overeenkomt met het te bevestigen materiaal
Het te bevestigen materiaal is te hard
De schietnagel raakt een hard object in het te bevestigen materiaal, zoals nagels	Richt de kruitschiethamer ergens anders
	Test de kruitschiethamer ergens anders op het materiaal
De kruitschiethamer heeft onderhoud nodig	Laat de kruitschiethamer onderhouden/ repareren door een geautoriseerde specialistische werkplaats

De schietnagels penetreren te diep in het materiaal:

Oorzaak Oplossing
De schietkracht is te hoog	Stel de schietkracht (schietkracht regelaar) lager in, zie hoofdstuk 3.4 "Schietkracht test".
	Plaats een patroonstrip met de volgende lagere lading/schietkracht,zie hoofdstuk 2.2 "Patroonstrips"
De schietnagel is te kort	Gebruik een schietnagel die overeenkomt met het te bevestigen materiaal
Het materiaal is te zacht

Oorzaak Oplossing

De schietnagel raakt lege ruimtes of zachte delen van het materiaal	Test de kruitschiethamer ergens anders op het materiaal
	Test de kruitschiethamer op een ander soort materiaal

8 Fabrieksgarantie

DEWALT vertrouwt in de kwaliteit van zijn producten en biedt professionele gebruikers van het product daarom een uitstekende garantie. Deze garantieverklaring is slechts een aanvulling en heeft geen enkele invloed op uw contractuele rechten als professionele gebruiker of uw wettelijke rechten als privé niet-professionele gebruiker van het apparaat. Deze garantie is geldig in de gebieden van de Lidstaten van de Europese Unie en het Europese Vrijhandelsgebied.

Één jaar volledige garantie

Als uw DEWALT product binnen 12 maanden na de aankoopdatum defect raakt ten gevolge van ondeugdelijke materialen of ondeugdelijke constructie, garandeert DEWALT vervanging van alle defecte onderdelen of kosteloze vervangingen (te onzer beoordeling) van het apparaat, mits:

– Het product niet is misbruikt;
- Het product de gewone verschijnselen van normale slijtage te zien geeft;
- Er geen reparatiepogingen zijn ondernomen door niet-geautoriseerde personen;
– Een aankoopbewijs wordt ingediend;
- Het product compleet wordt geretourneerd in de originele verpakking.

Neem als u aanspraak wilt maken op de garantie contact op met een D EWALT service partner bij u in de buurt (het adres kunt u vinden in de D EWALT catalogus) of neem contact op met het D EWALT kantoor dat in deze instructiehandleiding staat vermeld. Er is een lijst met offi ciële D EWALT servicewerkplaatsen en meer informatie over onze klantenservice beschikbaar op internet op: www.2helpU.com.

9 Conformiteitsverklaring

In overeenstemming met richtlijn 2006/42/EG

Product: Kruitschiethamer

Type: D

EWALT DDF2120400

Het product voldoet aan de bepalingen van machinerichtlijn 2006/42/EG en de geharmoniseerde EN 15895 standaard.

Ondergetekende is verantwoordelijk voor het opstellen van de technische documentatie en dient deze verklaring in namens D EWALT.

Neem voor meer informatie a.u.b. contact op met DEWALT op het volgende adres. Kijk voor meer adressen op de achterkant van deze instructiehandleiding.

E L

Colin Earl

D-65510, Idstein, Duitsland

10 C.I.P. Goedkeuringsbevestiging

De DEWALT PA3500 is een typegoedgekeurd en systeemgetest apparaat. Het vierkante symbool bevat het geregistreerde goedkeuringsnummer "PTB S 824". Hiermee garandeert DEWALT dat het apparaat voldoet aan het goedgekeurde type.

Ontoelaatbare defecten die worden gedetecteerd tijdens gebruik, moeten worden gerapporteerd bij zowel de instantie verantwoordelijk voor de goedkeuring (PTB Braunschweig) als de Permanent International Commission (Commission Internationale Permanente pour l'Épreuve des Armes à Feu Portatives), Avenue de la Renaissance 30, B-1000 Brussels (België).

De goedkeuringsbevestiging van de technische eenheid, die bestaat uit het typegoedgekeurde apparaat en het gespecifi ceerde patroon in een magazijn, is gedocumenteerd in de systeemgoedkeuring. De testcertifi caatnummers van de respectievelijke systeemgoedkeuringen staan in de volgende tabel:

DEWALT magazijn patroonstrip voor PA3500	PTBTestcertifi caatnummer van de systeem goedkeuring
DEWALT 6,8/11 (.27 cal.), groen	PTB Sy 824 DW 13
DEWALT 6,8/11 (.27 cal.), geel	PTB Sy 824 DW 14
DEWALT 6,8/11 (.27 cal.), rood	PTB Sy 824 DW 16

PA3500® KRUTTDREVET VERKT∅Y DDF2120400

Innholdsfortegnelse

1 Sikkerhetsmerknader 102

1.1 Tiltenkt bruk 102
1.2 Sikkerhetsetiketter på enheten 102
1.3 Advarsler i denne bruksanvisningen ....103
1.4 Verneutstyr 103
1.5 Sikkerhet ved enheten og ved bruk 103
1.6 Avfallshändtering 104
