MANUAL DE USUARIO DDF2120400 DEWALT

Español (Traducido de las instrucciones originales) 45

Índice de contenidos

1 Indicaciones de seguridad ....46

1.1 Uso previsto 46
1.2 Etiquetas de seguridad en el dispositivo ....47
1.3 Advertencias en este manual ....47
1.4 Equipo de protección ....47
1.5 Dispositivo y seguridad operacional ....47
1.6 Eliminación....49

2 Volumen de suministro y accesorios ....49

2.1 Volumen de suministro ....49
2.2 Tiras de cartuchos ....49
2.3 Clavos de disparo ....49

3 Antes de usar el dispositivo ....49

3.1 Distancia mínima de disparo de clavos .....49
3.2 Espesor mínimo de las subsuperfi cies .....50
3.3 Prueba de funcionamiento diario ....50
3.4 Fijación de prueba ....50

4 Manipulación 51

4.1 Inserción de los clavos de disparo ....51
4.2 Inserción y extracción de la tira de cartuchos ....51
4.3 Disparar clavos de disparo ....52

5 Inspección y limpieza ....52

5.1 Desmontaje de la herramienta de pólvora ....52
5.2 Revisión y limpieza de las piezas internas del dispositivo ....53
5.3 Montaje de la herramienta de pólvora ....54
5.4 Limpieza de las superficies del dispositivo ....55

6 Datos técnicos....55

7 Resolución de problemas ....55

8 Garantía del fabricante ....57

9 Declaración de conformidad ....58

10 C.I.P. Confirmación de aprobación....58

1 Indicaciones de seguridad

Lea la información de seguridad para garantizar un uso seguro y apropiado del dispositivo. Conserve las instrucciones de funcionamiento hasta que elimine el producto.

1.1 Uso previsto

Las herramientas de pólvora están diseñadas para clavar clavos y deben utilizarse tal como se explica en el presente manual del usuario. Las herramientas de pólvora no son juguetes y requieren un manejo prudente, responsable y cuidadoso.

Las herramientas de pólvora han sido concebidas para el uso profesional y están sujetas a ciertas disposiciones legales.

Responsabilidades del empleador, por ejemplo:

• Intervalos de mantenimiento e inspección periódica recomendados por el fabricante: cada 2 años, pero no más tarde de 3000 operaciones de clavado, salvo que la legislación establezca intervalos de tiempo más cortos.
• Las reparaciones deben realizarse en un centro técnico autorizado.
• Recogida y eliminación segura de "cartuchos no disparados".
• Almacenamiento seguro de las herramientas de pólvora (descargadas) en la caja de la herramienta cerrada y de las tiras de cartuchos (separados entre sí).
• Suministrar y garantizar el uso de equipos de protección individual, véase el capítulo 1.4 "Equipos de protección individual".

La clavadora únicamente debe ser utilizada por personal cualifi cado mayor de 18 años o por personal de prácticas mayor de 16 años de edad bajo la vigilancia de un supervisor. La persona que la utilice no debe estar bajo los efectos de la fatiga, el alcohol, medicamentos o drogas.

Materiales aptos para usar como base, por ejemplo:

– Hormigón de resistencia normal

- A c e r o

Materiales no aptos y que no deberían usarse como base, por ejemplo:

• Materiales demasiado blandos o delgados
• Materiales demasiado quebradizos, tales como vidrio o cerámica
• Materiales demasiado duros, tales como acero templado
• Bloques huecos de mampostería, ladrillos huecos de mampostería
• Acero fundido, plástico, mármol y placas de yeso

La mala utilización y el uso indebido o descuidado pueden causar lesiones mortales y graves daños materiales. Esto incluye, en especial:

• Ignorar los mecanismos de seguridad
• Hacer un mal uso del dispositivo como "arma de fuego"
• Hacer un mal uso del dispositivo como martillo u otra herramienta similar
  – Nunca use las tiras de cartuchos en armas de fuego o intente abrirlos.

Únicamente se deben utilizar las tiras de cartuchos, los clavos de disparo y los accesorios fabricados por el fabricante de la herramienta de pólvora, véase el capítulo 2.2 "Tiras de cartuchos" y el capítulo 2.3 "Clavos de disparo".

Otras aplicaciones y usos, modifi caciones del dispositivo, adiciones al dispositivo o conversiones del mismo, y operaciones de mantenimiento y reparación efectuadas por usted mismo pueden afectar a la seguridad, fi abilidad y funcionamiento adecuado del dispositivo y causar la pérdida de validez de la garantía.

1.2 Etiquetas de seguridad en el dispositivo

La herramienta de pólvora solo puede utilizarse si todas las etiquetas de seguridad que contiene están íntegras y son legibles.

Lea el manual de instrucciones antes de usar el dispositivo

Use gafas de seguridad

Use protección auditiva

Use casco de seguridad

1.3 Advertencias en este manual

El nivel de riesgo asociado con peligros especiales se identifi ca mediante palabras de indicación:

Palabra clave	Signifi cado
PELIGRO	Peligro con elevado nivel de riesgo, que puede ocasionar la muerte o lesiones graves, si no se evita.
ADVER-TENCIA	Peligro con nivel medio de riesgo, que puede ocasionar la muerte o lesiones graves, si no se evita.
PRECAU-CIÓN	Peligro con nivel bajo de riesgo, que puede ocasionar lesiones leves o moderadas, si no se evita.
ATENCIÓN	Peligro que puede ocasionar daños al dispositivo o a los equipos próximos al dispositivo, si no se evita.

1.4 Equipo de protección

Las ropas sueltas, la joyas, los objetos descendentes, el ruido y peligros similares pueden ocasionar daños a las personas. Las personas que utilicen el dispositivo o que se encuentren cerca del mismo, deben usar equipos de protección individual adecuados:

Casco de seguridad adecuado: protege la cabeza contra la caída de objetos

Gafas de seguridad: protegen los ojos contra objetos voladores tales como astillas y polvo

Protección auditiva: protege el oído contra el ruido excesivo

Careta protectora adecuada: Protege los ojos y el rostro frente a los objetos despedidos, como astillas.

1.5 Dispositivo y seguridad operacional

Las herramientas de pólvora pueden ocasionar daños graves si se manejan en modo inadecuado.

• Peligro de explosión: Nunca abra o dañe las tiras de cartuchos. No arroje las tiras de cartuchos al fuego.
• No exponga la herramienta de pólvora ni las tiras de cartuchos a temperaturas altas, por ejemplo, a la luz directa del sol.
• No coloque ni guarde nunca la herramienta de pólvora o las tiras de cartuchos cerca de una fuente de calor, como un horno o una calefacción.
• Guarde la herramienta de pólvora (descargada) en la caja de la herramienta cerrada y las tiras de cartuchos (separados entre sí) en un lugar protegido contra el acceso no autorizado tanto de adultos como niños.
• Impida que las personas no autorizadas o los niños tengan acceso a la herramienta de pólvora y a las tiras de cartuchos.
• Use la herramienta de pólvora solo si está en buenas condiciones y si ha efectuado las correspondientes operaciones de mantenimiento.

• Cuando no se use el dispositivo, se cambie de lugar de trabajo, durante el transporte, en caso de atascos y durante el mantenimiento: Mantenga los dedos alejados del disparador, extraiga el cargador de clavos y la tira de cartuchos.

• Las empuñaduras resbaladizas pueden causar la pérdida de control: Mantenga las empuñaduras secas, limpias y libres de aceite y grasa.

• Cuando se dispara el clavo de fi jación, se produce un retorno de aire/retroceso. No coloque la cabeza justo encima de la herramienta de pólvora cuando dispare el clavo y empiece con una fuerza de disparo (regulador de potencia) y una carga bajas. Véanse los capítulos 2.2 "Tiras de cartuchos" y 3.4 "Fijación de prueba".
• Asegúrese de estar fi rmemente erguido y de que puede mantener el equilibrio, especialmente sobre plataformas y en lugares de trabajo elevados y/o en pendiente, desnivelados o resbaladizos.
• La herramienta de pólvora no debe utilizarse en escaleras.
• Las herramientas de pólvora no deben utilizarse para cerrar cajas o cajones de embalaje.
• La herramienta de pólvora no debe utilizarse para colocar bloqueos de transporte a vehículos o vagones.

Cuando se disparan en un material, los clavos pueden deshacerse en muchas partes y ocasionar lesiones graves.

Esto puede ocurrir, por ejemplo, si la fuerza de disparo es excesiva. Al disparar clavos en materiales demasiado blandos o demasiado fi nos o demasiado duros. Si los clavos golpean con otros clavos. Cuando se dispara en orifi cios pretaladrados sin mecanismos de guía adecuados.

• Mantenga una distancia mínima respecto a los márgenes, bordes y esquinas, véase el capítulo 3.1 "Distancias mínimas de disparo de clavos".
• Mantenga una distancia mínima de 75 mm respecto a las zonas agrietadas o rotas del hormigón.
• Determine la fuerza de disparo (regulador de potencia) y la carga adecuadas mediante una fi jación de prueba. Véase el capítulo 3.4 "Fijación de prueba".

• Use un protector contra astillas. Esto reduce el riesgo que presenta el rebote del disparo de clavos.

• La herramienta de pólvora no debe utilizarse si hay personas en el otro lado.
  – Coja la herramienta de pólvora fi rmemente y manténgala en un ángulo de 90° respecto a la superfi cie.

Protección de las personas:

• Inserte la tira de cartuchos y el clavo de disparo solamente en la estación de trabajo, para prevenir disparos accidentales, que puedan ocasionar daños al usuario y/o a las personas que estén alrededor.
  – Nunca coloque las manos ni otras partes del cuerpo frente al tambor.
  – Nunca apunte el tambor a otras personas.
• Tómese una pausa en el trabajo cuando sienta los dedos o brazos entumecidos, extremamente fríos o calientes, o una sensación de hormigueo. Consulte a un médico si se repite este fenómeno.

Daños materiales:

• No dispare clavos en materiales que hayan sido soldados o en los que se haya trabajado con soplete de soldar.
• No utilice la herramienta de pólvora bajo la lluvia o en lugares donde haya mucha humedad.
• Utilice la herramienta de pólvora solo en lugares bien ventilados o exteriores.
• No utilice la herramienta de pólvora con el cargador de clavos vacío.
• Guarde la herramienta de pólvora y las tiras de cartuchos en un lugar seco y protegido contra las heladas.

Detenga inmediatamente el trabajo si:

• Se genera repentinamente un calor extremo.
• Los tornillos u otras piezas se han afl ojado o caído del dispositivo.

ATENCIÓN Los cartuchos no disparados (cartuchos fallidos o que no hayan estallado) deben recogerse y almacenarse en modo seguro hasta su eliminación por una empresa especializada. Respete las normas locales sobre eliminación de equipamientos técnicos, para proteger el medio ambiente.

2 Volumen de suministro y accesorios

2.1 Volumen de suministro

Compruebe el volumen de suministro después de recibir la herramienta de pólvora. Informe a su revendedor especializado si falta alguna pieza o están dañadas.

Volumen de suministro:

– Herramienta de pólvora
- Manual de instrucciones
- 3 cepillos redondos: pequeño, mediano y grande
- Cepillo de nailon
– Llave hexagonal de 5 mm
- Protección contra astillas
- 2 abrazaderas (piezas de repuesto)
- 2 bolas de acero (piezas de repuesto)

2.2 Tiras de cartuchos

Cada tira de cartuchos contiene 10 cartuchos, 0,27 cal. (6,8/11) y está codifi cada con un color en función de su fuerza de carga/disparo. Con la herramienta de pólvora PA3500 únicamente se pueden utilizar las fuerzas de carga/disparo número 3 (verde), 4 (amarillo) y 6 (rojo) del fabricante del dispositivo.

N.° art. Carga/fuerza de disparo

2.3 Clavos de disparo

Con la herramienta de pólvora PA3500 únicamente se pueden utilizar clavos con cabeza y una punta adecuada fabricados por el fabricante del dispositivo y homologados.

Longitud máxima: 63 mm (sin taladrado previo), 76 mm (con taladrado previo).

Para obtener información sobre los accesorios adicionales, consulte el catálogo. Podrían producirse cambios.

3 Antes de usar el dispositivo

Respete las instrucciones de seguridad, véase el capítulo 1.5 "Dispositivo y seguridad operacional".

3.1 Distancia mínima de disparo de clavos

Clavos de disparo	Mampostería	Hormigón, hormigón armado	Acero
Distancia hasta los bordes	5 cm	5 cm	3 veces el diámetro del eje del clavo
Distancia entre cada uno	10 veces el diámetro del eje del clavo	10 veces el diámetro del eje del clavo	5 veces el diámetro del eje del clavo

3.2 Espesor mínimo de las subsuperfi cies

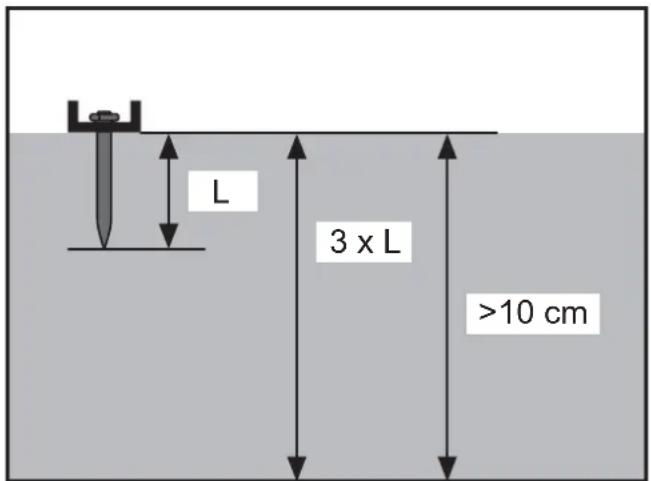

Mampostería y hormigón:

El espesor de la mampostería o el hormigón debe ser, como mínimo, igual al triple de la profundidad de penetración [L] del clavo de disparo, y nunca menor de 10 cm.

El acero debe medir, como mínimo, 3 mm de espesor.

3.3 Prueba de funcionamiento diario

Las piezas de bloqueo y el mecanismo de encendido deben funcionar sin obstrucciones y deben ser debidamente inspeccionados antes de usar la herramienta de pólvora.

Compruebe que no haya ninguna tira de cartuchos en la herramienta de pólvora.
→Apriete la herramienta de pólvora contra la superfi cie de trabajo y accione el disparador varias veces.

Repita esta prueba varias veces con el dispositivo descargado y asegúrese de que las piezas de bloqueo y el mecanismo de encendido se muevan libremente antes de intentar realizar ninguna fi jación real con el dispositivo.

3.4 Fijación de prueba

ADVERTENCIA

Lesiones graves en caso de penetración excesiva del clavo de disparo

→Antes de empezar a trabajar, debe realizarse una fi jación de prueba.
→Antes de intentar realizar la fi jación de prueba, lea detenidamente el capítulo 4. "Manipulación".

Para realizar la fi jación de prueba, utilice la fuerza de disparo más baja (regulador de potencia) y una carga "verde" (3).
Si el clavo de disparo no penetra sufi cientemente en el material: Aumente gradualmente la fuerza de disparo (regulador de potencia).
Si el clavo de disparo no penetra sufi cientemente en el material con la fuerza de disparo más alta: coloque una tira de cartuchos con una mayor fuerza de carga y repita la fi jación de prueba utilizando la fuerza de disparo más baja (regulador de potencia).

Lesiones graves debidas a un disparo accidental

Mantenga los dedos alejados del disparador si la herramienta de pólvora no está dirigida hacia el material de destino.

4.1 Inserción de los clavos de disparo

ATENCIÓN No fuerce el clavo de disparo en el tambor. Si el clavo de disparo no se puede introducir a mano, es posible que esté dañado o que no sea apto para la herramienta de pólvora. Véanse los capítulo 2.3 "Clavos de disparo" y 6 "Datos técnicos".

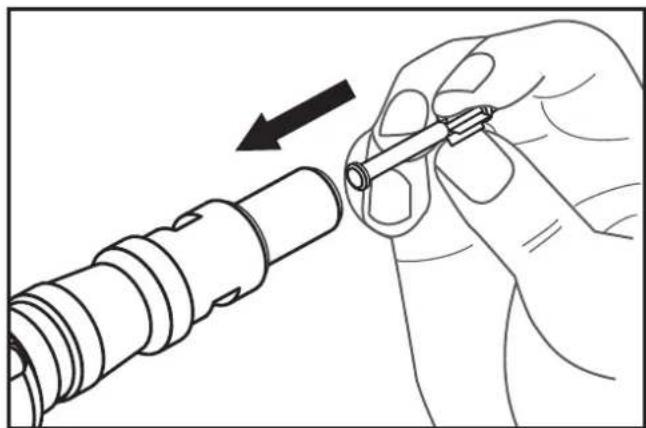

→Introduzca el clavo de disparo en el tambor.

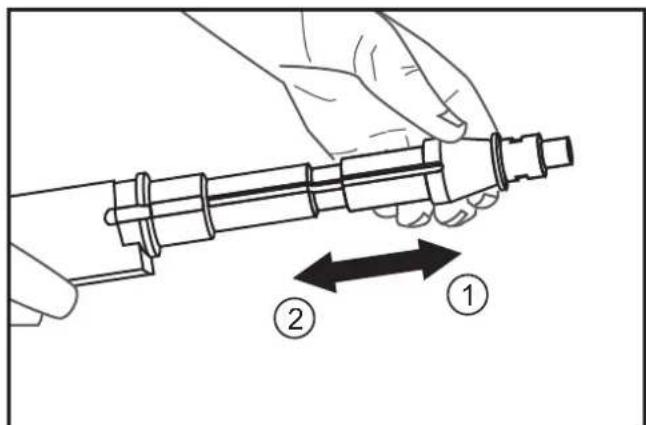

Empuje el tambor completamente hacia delante (1) en un movimiento fi rme y, acto seguido, desplácelo hacia atrás hasta el tope (2).

4.2 Inserción y extracción de la tira de cartuchos

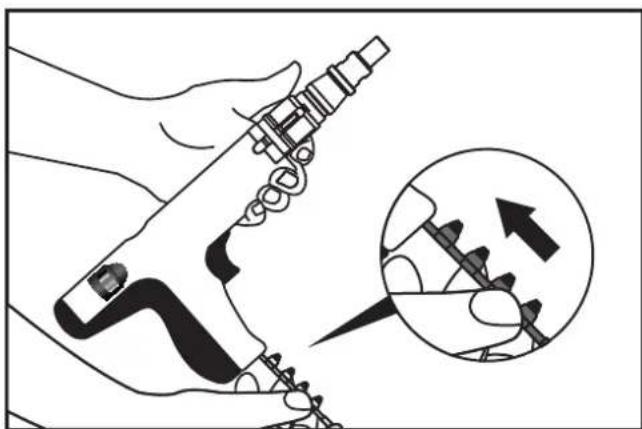

Inserción de la tira de cartuchos

En primer lugar, introduzca la pestaña de la tira de cartuchos en la parte inferior de la empuñadura hasta que esté enrasada.

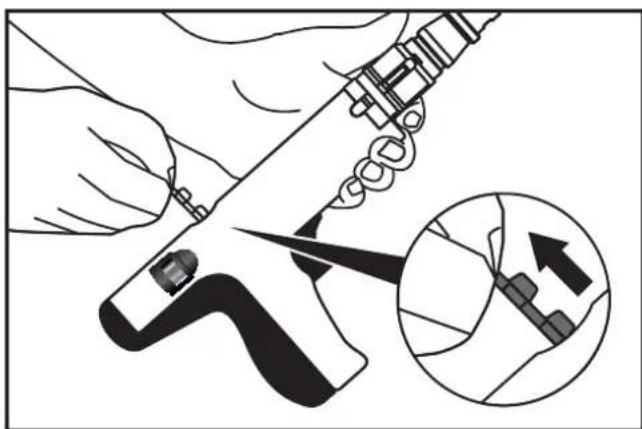

Extracción de la tira de cartuchos

Coja la pestaña de la tira de cartuchos y saque la tira de la herramienta de pólvora por arriba.

4.3 Disparar clavos de disparo

ADVERTENCIA

Lesiones graves debidas a un disparo accidental

Mantenga los dedos alejados del disparador si la herramienta de pólvora no está dirigida hacia el material de destino.
Determine la fuerza de disparo (regulador de potencia) y la carga adecuadas mediante una fi jación de prueba. Véase el capítulo 3.4 "Fijación de prueba".
En caso de que el cartucho no se dispare inmediatamente después de pulsar el disparador, mantenga la herramienta de pólvora apretada contra el material de destino durante por lo menos otros 30 segundos.
Siempre que cambie de lugar de trabajo: Extraiga la tira de cartuchos y transporte la herramienta de pólvora con el tambor dirigido hacia abajo.
→Después de fi nalizar el trabajo: primero extraiga la tira de cartuchos y luego el clavo de disparo. Mantenga la herramienta de pólvora guardada en la caja de la herramienta cerrada y guarde las tiras de cartuchos en un lugar seguro, ambos componentes por separado.

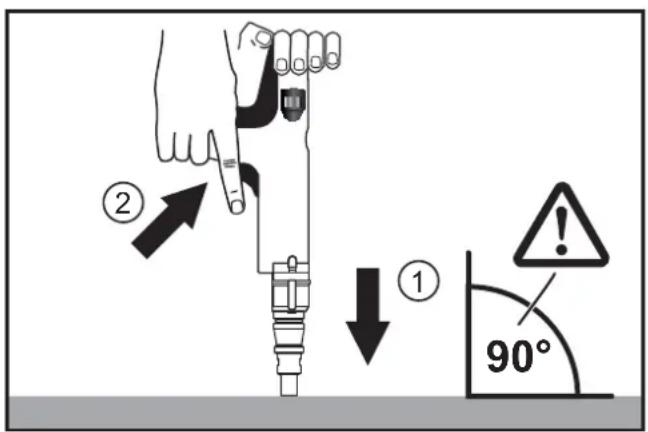

Coja fi rmemente la herramienta de pólvora con ambas manos y empuje el tambor contra el material que desea fi jar (en ángulo de 90°, con el dispositivo dirigido hacia abajo) (1).

→Accione el disparador (2).

② ① 90°

5 Inspección y limpieza

Las herramientas de pólvora deben limpiarse después del uso para extraer el carbón acumulado que genera la combustión de gases.

ADVERTENCIA

Lesiones graves debidas a un disparo accidental

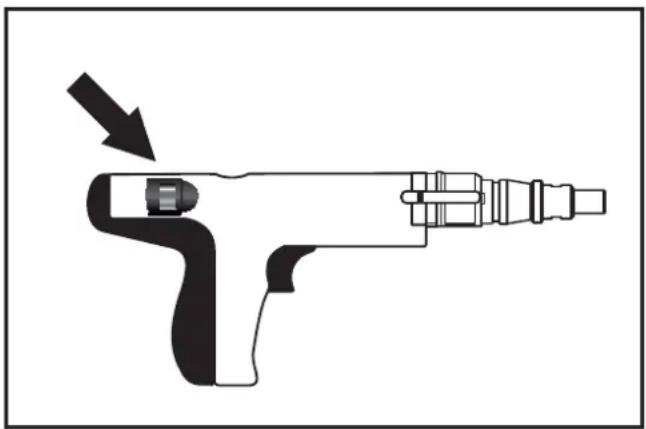

→Extraiga la tira de cartuchos.
→Extraiga el clavo de disparo.

PRECAUCIÓN

Superfi cies calientes

→Deje enfriar la herramienta de pólvora.

5.1 Desmontaje de la herramienta de pólvora

ATENCIÓN Durante el desmontaje, alguna pieza podría resultar dañada. No vuelva a utilizar las presillas de fi jación que estén deterioradas (dobladas).

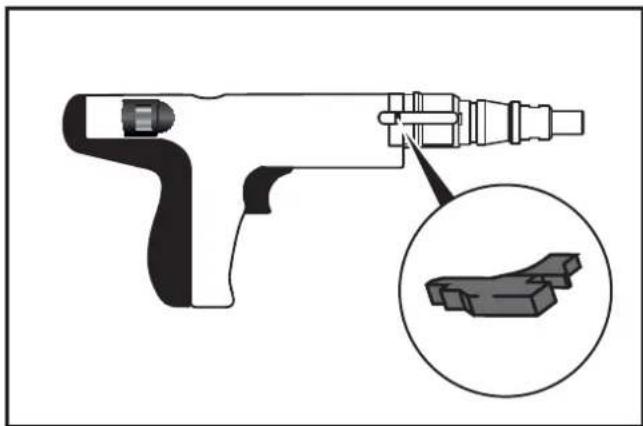

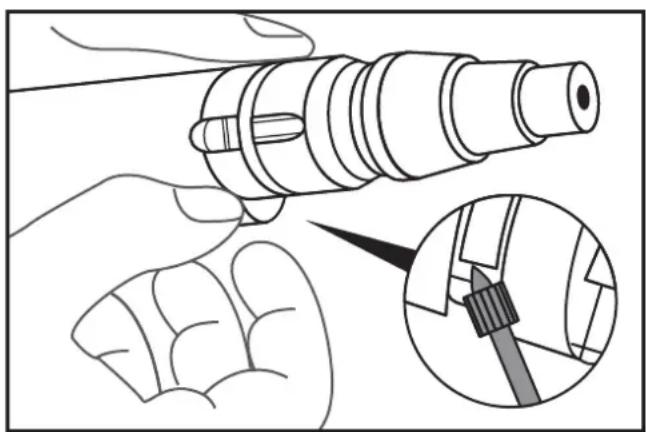

→Levante las presillas de fi jación ligeramente con un objeto puntiagudo y extráigalas.

- Desplace el tope del pistón ligeramente hacia atrás y extráigalo.

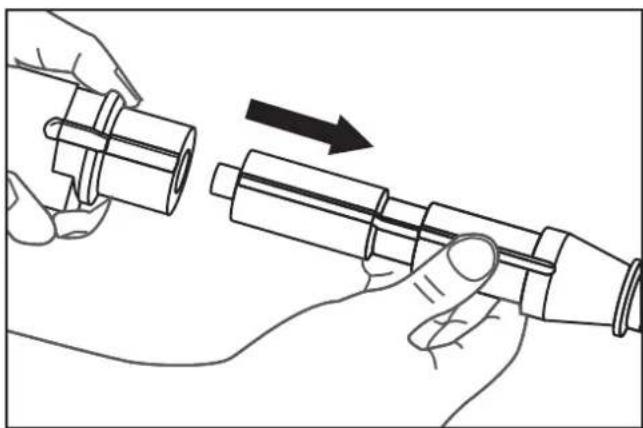

-Extraiga el grupo del pistón.

ATENCIÓN La bola de acero podría caerse.

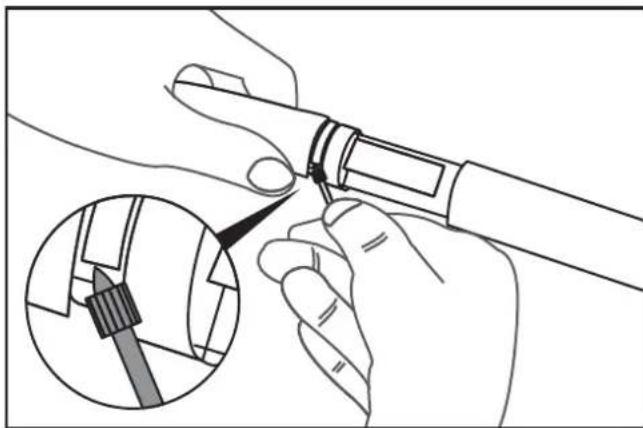

Levante ligeramente la presilla de fi jación de la guía del pistón con un objeto puntiagudo y extráigala.

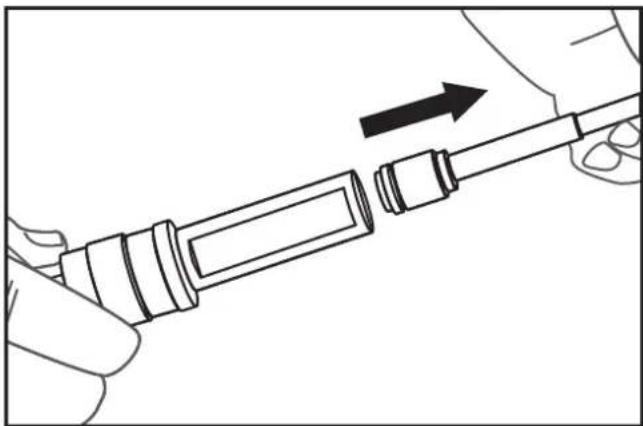

→Extraiga el pistón.

5.2 Revisión y limpieza de las piezas internas del dispositivo

Limpie todas las piezas con aceite y cepillos de alambre. Limpie los restos de aceite con un paño seco.

Revise las piezas internas del dispositivo. Sustituya las piezas que estén deterioradas o desgastadas.

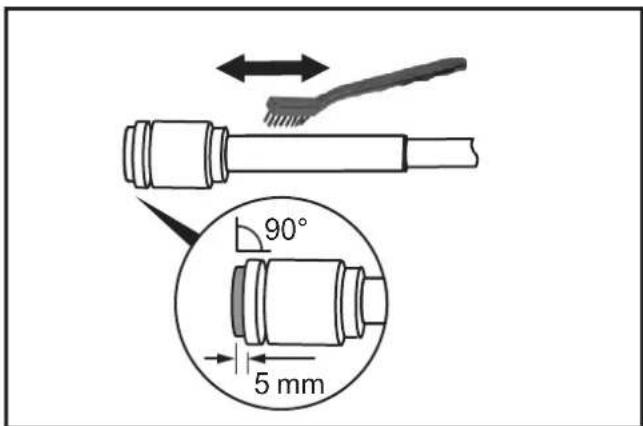

→Limpie el pistón con aceite y un cepillo de alambre. Lubrique ligeramente el vástago del pistón.
-Compruebe si el pistón y las juntas del pistón están deteriorados o desgastados.
→Revise el vástago del pistón.

Sustituya el pistón si la superfi cie del vástago se ha desgastado diagonalmente o ha sufrido un desgaste o deterioro general.

Si la pieza terminal del vástago del pistón mide menos de 5 mm de longitud, debe sustituirse el pistón.

90° 5 mm

Español

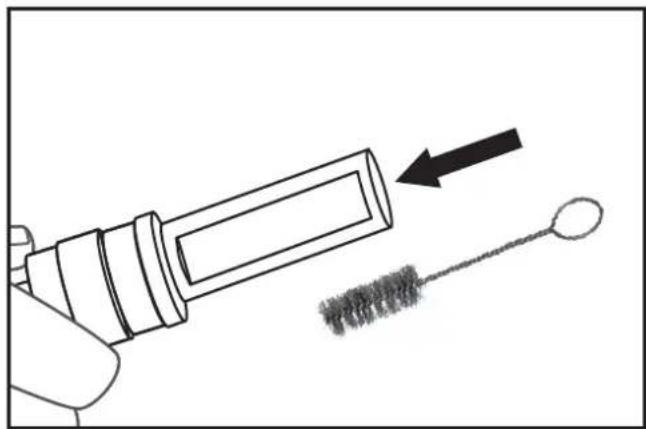

Limpie la guía del pistón con un cepillo de alambre redondo.

5.3 Montaje de la herramienta de pólvora

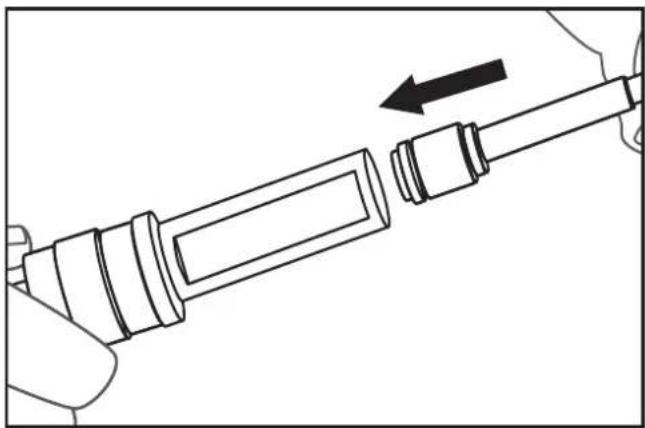

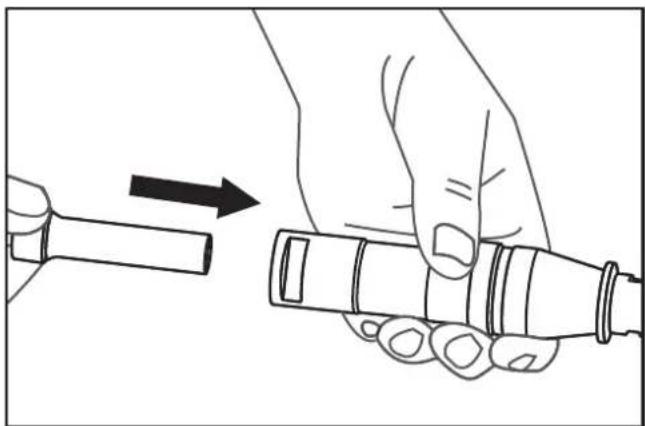

→Introduzca el vástago del pistón en la guía del pistón.

Introduzca la guía del pistón en el grupo del pistón.

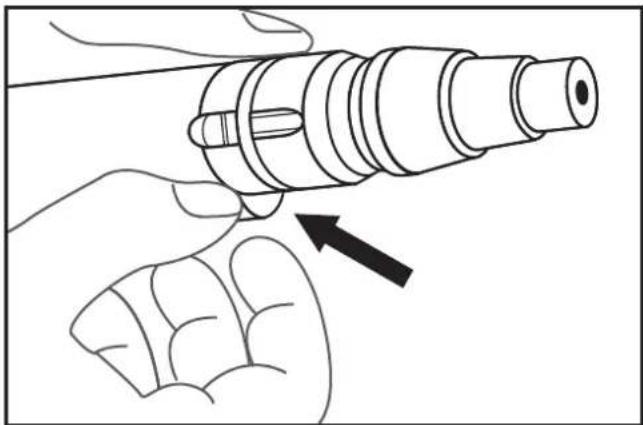

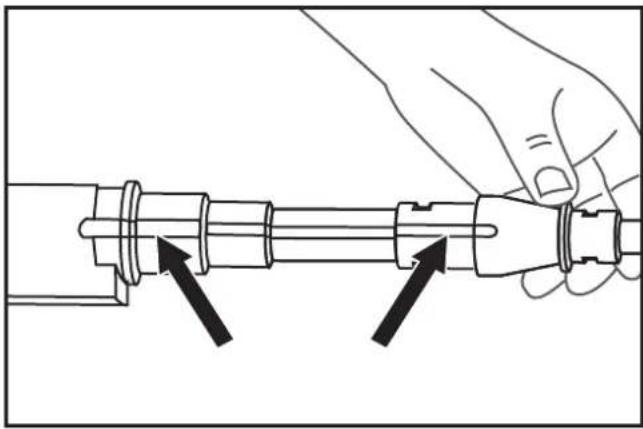

Compruebe la posición de las ranuras e introduzca el grupo del pistón hasta el tope.

→Introduzca el tope del pistón en la ranura del lado derecho del dispositivo y empújelo ligeramente hacia delante.

→Introduzca la bola de acero.

→Asegure el grupo del pistón con las presillas de fi jación.

5.4 Limpieza de las superfi cies del dispositivo

ATENCIÓN Deterioro de las superfi cies: No utilice diluyentes, disolventes, gasolina, etc. para limpiar.

• Limpie la herramienta de pólvora con paños secos.
• Limpie la caja de la herramienta con paños secos y aire comprimido.

6 Datos técnicos

Modelo PA3500
Categoría	Disparos indirectos, baja velocidad
Longitud 340 mm
Peso 2,35 kg
Frecuencia de ajuste	Máx. 500 clavos de disparo por hora
Regulación de potencia	3 fuerzas de carga/disparo, 6 etapas de regulación de potencia con un regulador de potencia
Nivel de presión acústica +/- 2 dB (A)*	L_pA (área de medición)99 dB(A) L_pA (lugar de trabajo)104 dB (A) L_pC 138 dB (A) L_WA 112 dB (A)
Vibraciones < 2,5 m/s2

*Medición del nivel de ruido en conformidad con EN 15895 y utilizando las normas EN ISO 3744, EN ISO 4871 y EN ISO 11201.

Condiciones de medición: La carga más fuerte (roja) está diseñada para utilizarse con el tornillo de disparo ajustada. Disparado contra un bloque de hormigón con el dispositivo mirando hacia abajo en posición vertical. Los valores de emisiones acústicas medidos y las incertidumbres asociadas constituyen el límite superior de los valores esperados.

El entorno de trabajo, el soporte de la pieza de trabajo, la pieza de trabajo, el contacto de la fuerza de presión y otros factores afectan el ruido en el lugar de funcionamiento y los efectos de las vibraciones sobre el objeto.

	Clavos de disparo
Tipo	Clavos con cabeza de ∅ 7,6 mm
Longitud, máx.	63 mm (sin taladrado previo)76 mm (con taladrado previo)

Tiras de cartuchos
Calibre* 0,27 cal. (6,8/11)
Tipo	Tiras de cartuchos(10 cartuchos)
Fuerzas de carga/disparo*	Verde (3), carga débil
	Amarillo (4), carga moderada
	Rojo (6), carga muy fuerte

7 Resolución de problemas

Lleve a cabo únicamente las soluciones que se especifi can aquí.

El mantenimiento y las reparaciones de la herramienta de pólvora solo deben realizarse en talleres especializados autorizados.

La tira de cartuchos no dispara:

Causa(s) Medida(s)
El tambor no está losufi ciente fi rmementeapretado contra lasuperfi cie	Apriete el tambor másfuertemente contra lasuperfi cie
Mal funcionamiento dela tira de cartuchos	Inserte una tira decartuchos nueva
Herramienta de pólvora defectuosa	Haga reparar laherramienta depólvora solo en untaller especializadoautorizado

Tambor o pistón bloqueado:

Causa(s) Medida(s)
La herramientade pólvora se hasobrecalentado	Deje enfriar laherramienta de pólvora
Objetos extraños enel tambor o la guía delpistón	Véase el capítulo 5"Inspección y limpieza"

Causa(s) Medida(s)

El tambor está doblado	Haga reparar la herramienta de pólvora solo en un taller especializado autorizado
Clavos de disparo no homologados	Véase el capítulo 2.3 "Clavos de disparo" y el capítulo 6 "Datos técnicos"
Herramienta de pólvora defectuosa	Haga reparar la herramienta de pólvora solo en un taller especializado autorizado

Rendimiento bajo o fl uctuante:

Causa(s) Medida(s)

Piezas interiores del dispositivo sucias o desgastadas

Véase el capítulo 5 "Inspección y limpieza"

El tambor solo puede ser apretado contra la superfi cie con mucha fuerza:

Causa(s) Medida(s)

Objetos extraños en el tambor o la guía del pistón	Véase el capítulo 5
Piezas interiores del dispositivo sucias o desgastadas	"Inspección y limpieza"
El tambor está doblado	Haga reparar la herramienta de pólvora solo en un taller especializado autorizado

El tambor está fi rmemente apretado contra la superfi cie, pero los clavos de disparo no se disparan al apretar el disparador:

Causa(s) Medida(s)

El tambor no está losufi ciente fi rmementeapretado contra lasuperfi cie

Apriete el tambor másfuertemente contra lasuperfi cie

Causa(s) Medida(s)

Clavos de disparo no homologados	Véase el capítulo 2.3 "Clavos de disparo" y el capítulo 6 "Datos técnicos"
Objetos extraños en el tambor o la guía del pistón	Véase el capítulo 5 "Inspección y limpieza"
Herramienta de pólvora defectuosa	Haga reparar la herramienta de pólvora solo en un taller especializado autorizado

Los clavos de disparo no penetran profundamente en el material que se quiere fi jar:

Causa(s) Medida(s)

Fuerza de disparo demasiado baja	Aumente la fuerza de disparo (regulador de potencia), véase el capítulo 3.4 "Fijación de prueba".
	Inserte la tira de cartuchos correspondiente a la fuerza de carga/disparo inmediatamente superior, véase el capítulo 2.2 "Tiras de cartuchos"
Clavo de disparo demasiado largo	Use un clavo de disparo que se adapte al material de destino
Material de destino demasiado duro
El clavo de disparo choca contra objetos extraños duros en el material de destino, tales como otros clavos	Apunte la herramienta de pólvora a otro lugar
	Pruebe la herramienta de pólvora en otra parte del material de destino
Es necesario reparar la herramienta de pólvora	Haga revisar/mantener la herramienta de pólvora solo en un taller especializado autorizado

Los clavos de disparo penetran demasiado profundamente en el material que se quiere fi jar:

Causa(s) Medida(s)

La fuerza de disparo es demasiado alta	Reduzca la fuerza de disparo (regulador de potencia), véase el capítulo 3.4 "Fijación de prueba".
	Inserte una tira de cartuchos con menos fuerza de carga/disparo, véase el capítulo 2.2 "Tiras de cartuchos"
Clavo de disparo demasiado corto	Use un clavo de disparo que se adapte al material de destino
Material de destino demasiado blando
El clavo de disparo choca contra cavidades u objetos extraños blandos en el material de destino	Pruebe la herramienta de pólvora en otra parte del material de destino
	Pruebe la herramienta de pólvora con otro material de destino

8 Garantía del fabricante

Debido a la confi anza que DEWALT tiene en la calidad de sus productos, ofrece a los usuarios profesionales una garantía excepcional.

Esta garantía es complementaria y no afecta a sus derechos contractuales como usuario profesional ni a sus derechos legales como usuario privado y no profesional del usuario. Esta garantía es válida dentro de los territorios de los Estados Miembros de la Unión Europea y de la Asociación de Libre Comercio Europea.

Garantía completa de un año

Si el producto DEWALT sufre un fallo derivado de un defecto en los materiales o de producción en un plazo de 12 meses a partir de la fecha de compra, DEWALT garantiza la sustitución gratuita de todas las piezas defectuosas o incluso del dispositivo (bajo nuestra propia discreción) en el marco de las condiciones que se indican a continuación:

• El producto no debe haberse manipulado de manera inadecuada.
• El producto debe haberse expuesto a un desgaste y uso normales.
• No debe haberse realizado ningún intento de reparación por parte de personal no autorizado.
• Debe enviarse un comprobante de compra.
• El producto debe devolverse completo y en el embalaje original.

Para presentar una solicitud de garantía, póngase en contacto con el representante local de DEWALT para su región (cuya dirección puede encontrarse en el catálogo de DEWALT) o con la oficina de DEWALT que se indica en el manual de instrucciones. También puede encontrar una lista de los talleres especializados autorizados DE DEWALT e información adicional sobre nuestro servicio de atención al cliente a través de internet en: www.2helpU.com.

9 Declaración de conformidad

De acuerdo con la Directiva máquinas

2006/42/CE

Producto: Herramienta de pólvora

Tipo: D EWALT DDF2120400

El producto designado cumple las disposiciones de la Directiva máquinas 2006/42/CE, así como la norma harmonizada EN 15895.

El que suscribe es responsable de la elaboración de los documentos técnicos y presenta esta declaración en nombre y representación de D EWALT.

Para más información, póngase en contacto con DEWALT en la siguiente dirección. Para direcciones adicionales, consulte la parte posterior de este manual de instrucciones.

Ed

Colin Earl

Idstein, 22 de abril de 2014

Vicepresidente HTF

D-65510, Idstein, Alemania

10 C.I.P. Confi rmación de aprobación

El dispositivo DEWALT PA3500 es de tipo aprobado y un sistema probado. El símbolo de aprobación cuadrado contiene el número registrado de aprobación "PTB S 824". Con esto, DEWALT garantiza que el dispositivo cumple el tipo aprobado.

Los defectos inadmisibles que se detecten durante el funcionamiento deben ser informados a la autoridad responsable para su aprobación (PTB Braunschweig), así como a la Comisión Permanente Internacional (Commission Internationale Permanente pour l'Épreuve des Armes à Feu Portatives), Avenue de la Renaissance 30, B-1000 Bruselas (Bélgica).

Homologación de la unidad técnica compuesta por una herramienta homologada y el cartucho especificado en un cargador, documentada en la homologación del sistema. La siguiente tabla contiene los números de certifiado de ensayo de las homologaciones correspondientes del sistema:

DEWALTCartucho de tiras para PA3500	PTBNúmero del certifi cado de prueba de la aprobación del sistema
DEWALT 6,8/11(0,27 cal.), verde	PTB Sy 824 DW 13
DEWALT 6,8/11(0,27 cal.), amarillo	PTB Sy 824 DW 14
DEWALT 6,8/11(0,27 cal.), rojo	PTB Sy 824 DW 16

PISTOLET DE SCELLEMENT PA3500® DDF2120400

Table des matières

Retirar o cartucho de pregos:

5.1 Desmontar a ferramenta eléctrica

5.3 Montar a ferramenta eléctrica
