KÄYTTÖOHJE DDF2120400 DEWALT

Suomi (Käännetty alkuperäisestä käyttöohjeesta) 129

1 Turvallisuusohjeet....130

1.1 Käyttötarkoitus 130
1.2 Laitteen turvallisuusmerkit 130
1.3 Ohjekirjan varoitukset 131
1.4 Suojavarusteet 131
1.5 Laitteen turvallisuus ja käyttöturvallisuus ....131
1.6 Hävittäminen 132

2 Pakkauksen sisältö ja lisävarusteet 133

2.1 Pakkauksen sisältö 133
2.2 Patruunasarjat 133
2.3 Naulojen laukaisminen 133

3 Ennen laitteen käyttöä ....133

3.1 Vähimmäisetäisyydet naulojen laukaisemisen aikana 133
3.2 Pinnanalaisten tasojen vähimmäispaksuudet 134
3.3 Päivittäinen toimintatesti 134
3.4 Testikäyttö 134

4 Käsittely 135

4.1 Naula asettaminen 135
4.2 Patruunasarjan asettaminen ja poistaminen ....135
4.3 Naulojen laukaisminen 136

5 Tarkistukset ja puhdistus ....136

5.1 Naulauskoneen purkaminen 136
5.2 Laitteen sisäosien tarkistaminen ja puhdistaminen ....137
5.3 Naulauskoneen kokoaminen 138
5.4 Laitteen pintojen puhdistaminen ....138

6 Tekniset tiedot....139

7 Vianmääritys....139

8 Valmistajan takuu....141

9 Vaatimustenmukaisuusvakuutus 141

10 C.I.P. Hyväksynnät 142

1 Turvallisuusohjeet

Lue turvallisuusohjeet huolellisesti laitteen turvallisen ja oikeaoppisen käytön takaamiseksi. Säilytä käyttöohjeet, kunnes tuote hävitetään.

1.1 Käyttötarkoitus

Naulauskoneet on tarkoitettu naulojen asentamiseen ja niitä tulee käyttää tämän ohjekirjan ohjeiden mukaisesti. Naulauskoneet eivät ole "leluja" ja niitä on käsiteltävä vastuullisesti ja varoen.

Naulauskoneet on tarkoitettu ammattikäyttöön ja niihin soveltuvat tietyt lakimääräykset.

Työnantajan vastuulla ovat esimerkiksi:

• Valmistajan suosittelemat määräaikaistarkistukset ja -huollot: 2 vuoden välein, kuitenkin korkeintaan 3 000 käyttökerta, ellei laki säädä lyhyempiä aikavälejä.
  – Laite tulee korjauttaa valtuutetussa huoltoliikkeessä.
• Virheellisesti laukaistun patruunan talteenotto ja turvallinen hävitys.
  – Naulauskoneen (lataamaton) ja patruunoiden (toisistaan erikseen) turvallinen säilytys edellyttää niiden säilyttämistä lukitussa työkalukotelossa.
  – Suojavarusteiden hankkiminen ja varmistaminen, ks. luku 1.4 "Suojavarusteet".

Naulauskonetta saavat käyttää vain yli 18-vuotiaat koulutuksen saaneet henkilöt, tai yli 16-vuotiaat harjoitteliat valvonnan alaisena. Käyttäjä ei saa olla väsynyt tai alkoholin, lääkkeiden tai huumausaineiden vaikutuksen alaisena.

Alustana käytettävät materiaalit, esimerkiksi:

- N o r m a a l i l u j a - T e r ä s

Sopimattomia materiaaleja, joita ei saa käyttää, ovat esimerkiksi:

– Liian pehmeät tai ohuet materiaalit
– Liian heikot materiaalit, esim. lasi tai keramiikka
– Liian kovat materiaalit, esim. nuorrutusteräs

– Ontot puukappaleet, lävistetty tiilimuuraus
– Valurauta, muovi, marmori, kipsilevyt
Käyttö väärään tarkoitukseen, väärinkäyttö tai "leikkiminen" voi johtaa kuolemanvaarallisiin vahinkoihin ja vakaviin omaisuusvahinkoihin. Tämä koskee erityisesti seuraavia:

– Turvamekanismien ohittaminen
– Laitteen väärinkäyttö "aseena"
– Laitteen väärinkäyttö vasarana tai vastaavana työkaluna
– Älä koskaan käytä patruunasarjoja aseissa tai yritä avata niitä.

Voit käyttää naulauskoneen valmistajan patruunasarjoja, nauloja ja lisävarusteita, ks. luku 2.2 "Patruunasarjat" ja luku 2.3 "Naulat".

Muut käyttötarkoitukset ja käytöt sekä laitteeseen tehdyt muutokset, lisäykset tai muunnokset ja itse suoritetut huolto- ja korjaustoimenpiteet voivat heikentää laitteen turvallisuutta, luotettavuutta ja virheetöntä toimintaa huomattavasti sekä mitätöidä takuun.

1.2 Laitteen turvallisuusmerkit

Laitetta saa käyttää vain silloin, kun kaikki naulauskoneen turvallisuusmerkit ovat täydelliset ja luettavissa.

Lue ohjekirja ennen laitteen käyttöä.

Käytä suojalaseja.

Käytä kuulonsuojaimia.

Käytä suojakypärää.

b e t o n i

1.3 Ohjekirjan varoitukset

Vaarojen eri riskitasot on merkitty korostavilla sanoilla:

Korostava sana	Merkitys
VAARA	Suuren riskitason vaara, joka johtaa kuolemaan tai vakavaan vammautumiseen, jos vaaraa ei vältetä.
VAROITUS	Keskisuuren riskitason vaara, joka voi johtaa kuolemaan tai vakavaan vammautumiseen, jos vaaraa ei vältetä.
HUOMIO	Alhaisen riskitason vaara, joka voi johtaa lievään tai keskivakavaan vammautumiseen, jos vaaraa ei vältetä.
HUOMAUTUS	Vaara, joka voi johtaa lähellä olevan laitteen tai varusteiden vaurioitumiseen, jos vaaraa ei vältetä.

1.4 Suojavarusteet

Löysät vaatteet, korut, putoavat esineet, melu tai muut vaarat voivat aiheuttaa henkilövaaroja. Laitteen käyttäjien ja laitteen lähellä olevien henkilöiden tulee käyttää asianmukaisia henkilökohtaisia suojavarusteita:

Soveltuva kypärä: suojaa pään putoavilta esineiltä

Suojalasit: suojaa silmät sinkoavilta esineiltä, kuten sirpaleilta ja pölyltä

Kuulonsuojaimet: suojaa korvia liialliselta melulta

Sopiva kasvosuoja: Suojaa silmät ja kasvot sinkoavilta esineiltä, kuten siruilta.

1.5 Laitteen turvallisuus ja käyttöturvallisuus

Naulauskoneet voivat aiheuttaa vakavia vammoja, jos niitä käsitellään virheellisesti.

– Räjähdysvaara: Älä koskaan avaa tai vahingoita patruunasarjoja. Älä heitä patruunasarjoja avotuleen.
– Älä altista naulauskonetta ja patruunasarjoja korkeille lämpötiloille, kuten suoralle auringonvalolle.
– Älä koskaan aseta tai säilytä naulauskonetta ja patruunoita lämpölähteen lähellä (esim. uunit tai lämmittimet).
– Käytä naulauskonetta vain ulkotilassa tai hyvin tuuletetuilla alueilla.
– Pidä naulauskone (lataamaton) lukitussa työkalukotelossa ja patruunat (toisistaan erikseen) turvallisessa paikassa valtuuttamattomien henkilöiden ja lasten ulottumattomissa.
– Käytä naulauskonetta vain silloin, kun se on hyvässä käyttökunnossa ja sitä on ylläpidetty hyvin.
– Kun laitetta ei käytetä, työpaikkaa vaihdetaan, kuljetuksen aikana, tukoksien esiintyessä ja huollon aikana: Pidä sormet kaukana liipaisimesta, poista lipas ja patruunasarja.
– Liukkaat kädet voivat aiheuttaa hallinnan menetyksen: Pidä kahva kuivana, puhtaana ja öljyttömänä/rasvattomana.
– Naulauskoneen laukaisemisen yhteydessä esiintyy takaisinisku/potkaisu. Älä pidä päätä suoraan naaulauskoneen yläpuolella naulan laukaisemisen aikana ja aloita alhaisesta laukaisutehosta (tehosäädin) ja lataustehosta, ks. luku 2.2 “Patruunasarjat” ja luku 3.4 “Testikäyttö”.
– Varmista, että seisot tukevasti ja tasapainosi on hyvä erityisesti tasoilla ja korkealla olevissa ja/tai kaltevissa työasemissa, epätasaisilla tai liukkailla alustoilla.
– Naulauskonetta ei saa käyttää tikkailla.
– Naulauskonetta ei saa käyttää koteloiden tai laatikoiden sulkemiseen.
– Naulauskonetta ei saa käyttää kuljetuslukituksien asentamiseen ajoneuvoihin ja vaunuihin.

Kun laitteella laukaistaan materiaaliin, naulat voivat rikkoutua moneen osaan ja aiheuttaa täten vakavia vammoja.

Näin voi käydä esimerkiksi käyttäessä liian suurta laukaisutehoa. Kun koneella laukaistaan pultteja liian pehmeisiin, ohuisiin tai koviin materiaaleihin. Kun pultit osuvat toisiin pultteihin. Kun koneella naulataan esiporattuja reikiä ilman asianmukaisia ohjausmekanismeja.

– Säilytä vähimmäisetäisyys reunoihin ja nurkkiin, ks. luku 3.1 "Vähimmäisetäisyydet naulojen laukaisemisen aikana".
– Säilytä vähintään 75 mm haljenneeseen tai rikkoutuneeseen betonipintaan.
– Määritä sopiva laukaisuteho (tehosäädin) ja lataa testikäytön mukaisesti, ks. luku 3.4 "Testikäyttö".
– Käytä sirusuojaa. Tämä vähentää naulojen takaisin sinkoutumisen vaaraa.

– Naulauskonetta ei saa käyttää, kun henkilöitä on materiaalin toisella puolella.

– Ota naulauskoneesta tiukasti kiinni ja pidä sitä 90° kulmassa pintaan.

Henkilöiden suojaus:

– Aseta patruunasarja ja naula ainoastaan työkohteessa, jotta laitteen tahaton laukaisu vältettäisiin. Muutoin käyttäjän ja/tai ohikulkijoiden turvallisuus voi vaarantua.
- Älä koskaan pidä kättä tai muuta kehonosaa laukaisuaukon edessä.
- Älä koskaan suuntaa laukaisuaukkoa muihin henkilöihin.
– Pidä tauko, kun tunnet sormien/käsivarsien puutuvan, erittäin lämpimiksi tai kylmiksi tai pistelevän. Ota yhteyttä lääkäriin, jos tämä toistuu.

Omaisuusvahingot:

• Älä laukaise pultteja materiaaleihin, jotka on hitsattu tai joita on työstetty hitsauskoneella.
  – Älä käytä naulauskonetta tai patruunasarjoja vesisateessa tai erittäin kosteassa ympäristössä.
  – Käytä naulauskonetta vain hyvin tuuletetuilla alueilla tai ulkona.
  – Älä käytä naulauskonetta tyhjällä patruunalla.
  – Säilytä naulauskonetta ja patruunasarjoja vain kuivassa ja suojassa jäätymiseltä.

Lopeta käyttö välittömästi:

– Jos laite kuumenee yllättäen korkeaan lämpötilaan.
– Jos laitteen ruuvit tai muut osat ovat löystyneet tai irronneet.

1.6 Hävittäminen

HUOMAUTUS Laukaisemattomat patruunat (virheellisesti laukaistut tai räjähtämättömät patruunat) tulee kerätä talteen ja niitä tulee säilyttää turvallisesti, kunnes alan ammattilainen hävittää ne. Noudata teknisen laitteiston paikallisia ympäristömääräyksiä.

2 Pakkauksen sisältö ja lisävarusteet

2.1 Pakkauksen sisältö

Tarkista pakkauksen sisältö naulauskoneen vastaanottamisen yhteydessä. Ilmoita puuttuvista tai vaurioituneista osista jälleenmyyjälle.

Pakkauksen sisältö:

• N a u l a u s k o n e
• O h j e k i r j a
  – Pyöreät harjat, 3 kpl, pieni/keskisuuri/suuri
  – Nailonharja
• 5 mm kuusiokoloavain
• S i r u s u o j a
  – Kiinnittimet, 2 kpl (varaosat)
  – Teräskuulat, 2 kpl (varaosat)

2.2 Patruunasarjat

Patruunasarjat, 10 patruunaa kussakin, 0,27 kal. (6,8/11), värikoodattu lataus-/ laukaisutehon mukaan. Ainoastaan valmistajan valmistamia lataus-/laukaisutehoja 3 (vihreä), 4 (keltainen) ja 6 (punainen) saa käyttää PA3500 naulauskoneessa.

Tuotenro Lataus-/laukaisuteho

DDF1350000 vihreä (3)
DDF1350050	keltainen	(4)
DDF1350100 punainen (6)

2.3 Naulojen laukaisminen

Ainoastaan laitteen valmistajan pultteja ballistisesti sopivilla päillä saa käyttää PA3500 naulauskoneessa.

Maksimipituus: 63 mm (ilman esiporausta), 76 mm (esiporauksella).

Katso lisätietoa lisävarusteista esitteestä.

Oikeus muutoksiin pidätetään.

3 Ennen laitteen käyttöä

Noudata turvallisuusohjeita, ks. luku 1.5

"Laitteen turvallisuus ja käyttöturvallisuus".

3.1 Vähimmäisetäisyydet naulojen laukaisemisen aikana

Naulat	Muuraus	Betoni, teräsbetoni	Teräs
Välimatka reunoihin	5 cm	5 cm	3 x pultin akselin halkaisija
Kappa-leiden välinen etäisyys	10 x pultin akselin halkaisija	10 x pultin akselin halkaisija	5 x pultin akselin halkaisija

3.2 Pinnanalaisten tasojen vähimmäispaksuudet

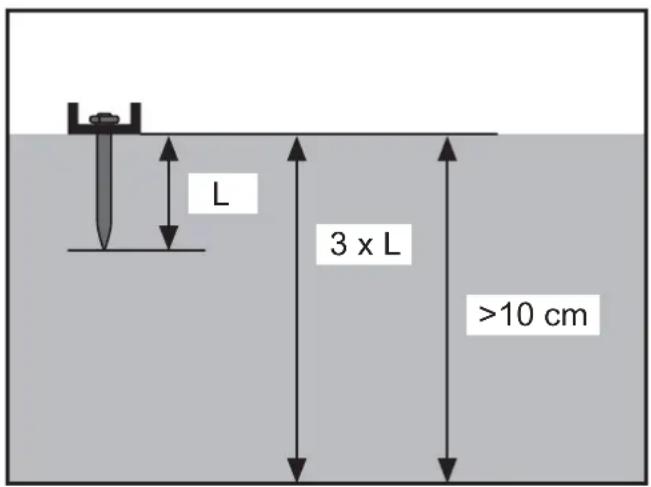

Muuraus ja betoni:

Muurauksen ja betonin paksuus on oltava vähintään kolme kertaa naulan lävistyssyvyys [L], mutta joka tapauksessa vähintään 10 cm.

Teräksen on oltava vähintään 3 mm paksu.

3.3 Päivittäinen toimintatesti

Lukitusosia ja sytytysmekanismia tulee käyttää vapaasti ja ne tulee tarkistaa sen mukaisesti ennen naulauskoneen käyttämistä.

→Varmista, ettei naulauskoneessa ole patruunasarjaa.
→Paina naulauskonetta työpintaan ja vedä liipaisimesta useita kertoja.

Suorita tämä testi useita kertoja lataamattomalla laitteella ja varmista, että lukitusosat ja sytytysmekanismi voivat liikkua vapaasti ennen kuin laitteella pyritään kiinnittämään kohteita.

3.4 Testikäyttö

VAROITUS

Naulan liiallisen lävistyksen aiheuttamat vakavat vammat

→Suorita testi ennen varsinaisen työn aloittamista.
→Lue "Käsittely"-luku kokonaan ennen testin suorittamista, ks. luku 4 "Käsittely".

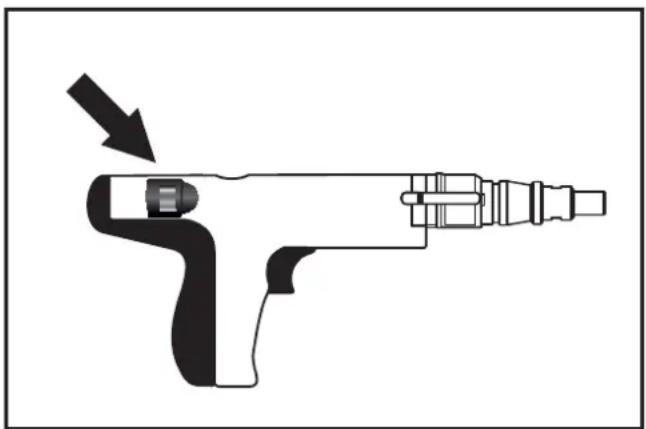

→Suorita testi alhaisimmalla laukaisuteholla (tehosäädin) ja "vihreällä" (3) patruunalla.
→Jos naula ei lävistä materiaalia riittävästi: Lisää laukaisutehoa asteittain (tehosäädin).
→Jos naula ei lävistä materiaalia riittävän syvälle suuremmasta laukaisutehosta huolimatta: aseta suurimman lataustehon patruunasarja ja suorita testi uudelleen - alhaisinta laukaisutehoa (tehosäädin) käyttäen.

Tahattoman laukaisun aiheuttamat vakavat vammat

- Pidä sormet aina kaukana liipaisimesta, jos naulauskonetta ei ole kohdistettu kohdemateriaaliin.

4.1 Naula asettaminen

HUOMAUTUS Älä aseta naulaa voimalla laukaisuaukkoon. Jos naulaa ei voida asettaa käsin, se voi olla vaurioitunut tai sopimaton naulauskoneeseen. Katso luku 2.3 "Naulat" ja luku 6 "Tekniset tiedot".

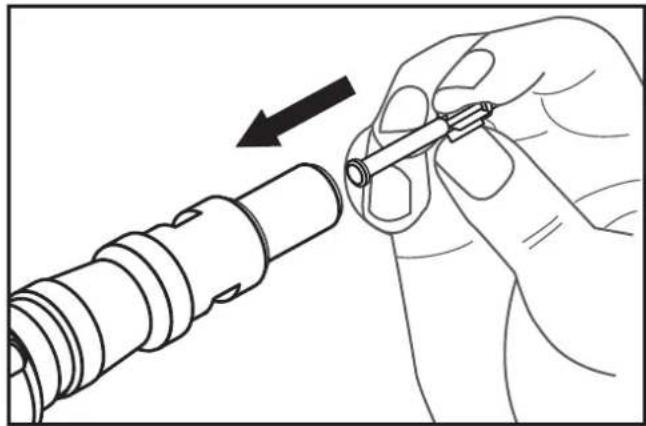

→Aseta naula laukaisuaukkoon.

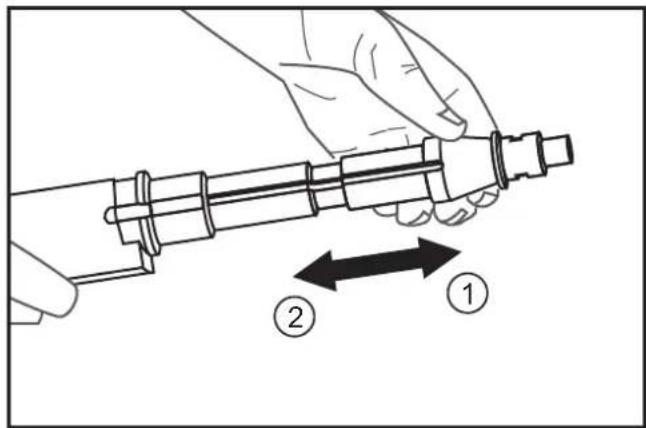

Vedä laukaisuaukko kokonaan eteen (1) yhdellä liikkeellä ja vedä se sen jälkeen takaisin rajoittimeen (2) saakka.

4.2 Patruunasarjan asettaminen ja poistaminen

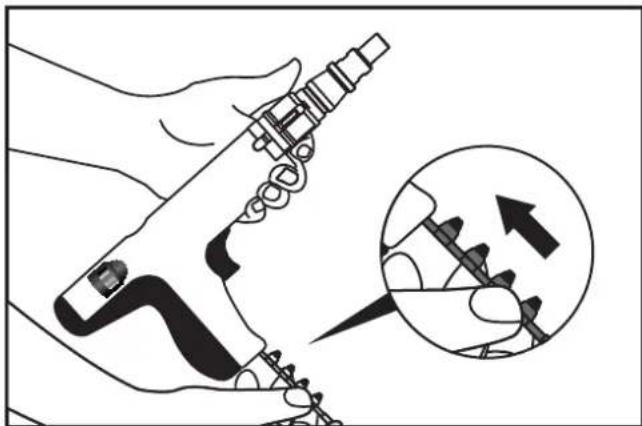

Patruunasarjan asentaminen

→Aseta patruunasarjan kieleke ensin liitososan alapuolelle, kunnes se on tasaisesti paikoillaan.

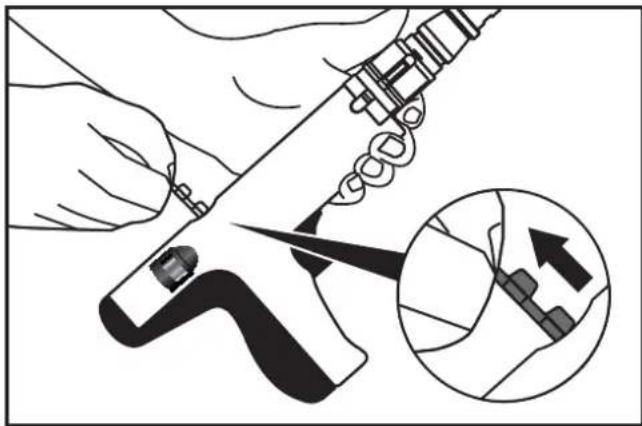

Patruunasarjan poistaminen

→Tartu patruunasarjan kielekkeeseen ja vedä sarja pois naulauskoneesta yläpuolelta.

Tahattoman laukaisun aiheuttamat vakavat vammat

• Pidä sormet aina kaukana liipaisimesta, jos naulauskonetta ei ole kohdistettu kohdemateriaaliin.
  Määritä sopiva laukaisuteho (tehosäädin) ja lataa testikäytön mukaisesti, ks. luku 3.4 "Testikäyttö".
  →Jos patruuna ei laukaise heti liipaisinta painaessa, pidä naulauskonetta kohdemateriaalia vasten vähintään 30 sekuntia pitempään.
  Työasemaa vaihtaessa: Poista patruunasarja ja kuljeta naulauskonetta laukaisuaukko alaspäin osoittaen.
  →Työskentelyn jälkeen: poista ensin patruunasarja ja sen jälkeen naula. Pidä naulauskone lukitussa työkalukotelossa ja säilytä patruunasarjoja turvallisessa paikassa - molemmat osat toisistaan irti.

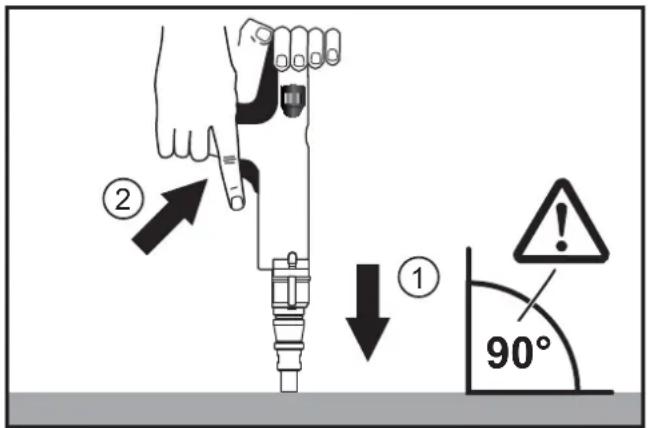

Tartu tiukasti naulauskoneeseen molemmilla käsillä ja paina laukaisuaukkoa materiaaliin (90° kulmassa, laite alaspäin) (1).

→Vedä liipaisimesta (2).

② ① 90°

5 Tarkistukset ja puhdistus

Naulauskoneet tulee puhdistaa kertyneen hiilen poistamiseksi polttokaasujen vuoksi.

VAROITUS

Tahattoman laukaisun aiheuttamat vakavat vammat

→Poista patruunasarja.
→Poista naula.

HUOMIO

Kuumat pinnat

→Anna naulauskoneen jäähtyä.

5.1 Naulauskoneen purkaminen

HUOMAUTUS Osat voivat vaurioitua purkamisen aikana. Älä käytä vaurioituneita (taittuneita) liitososia toistamiseen.

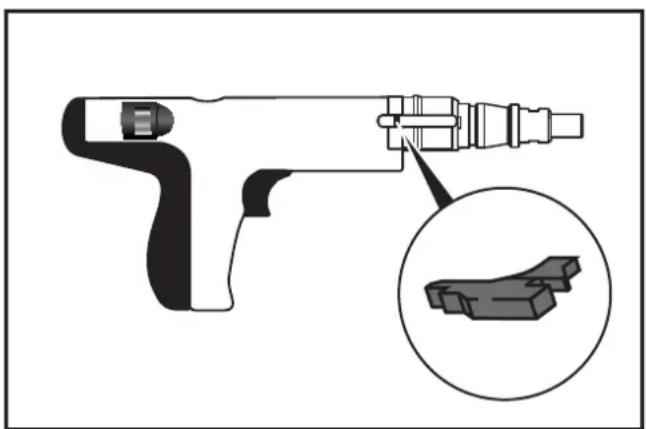

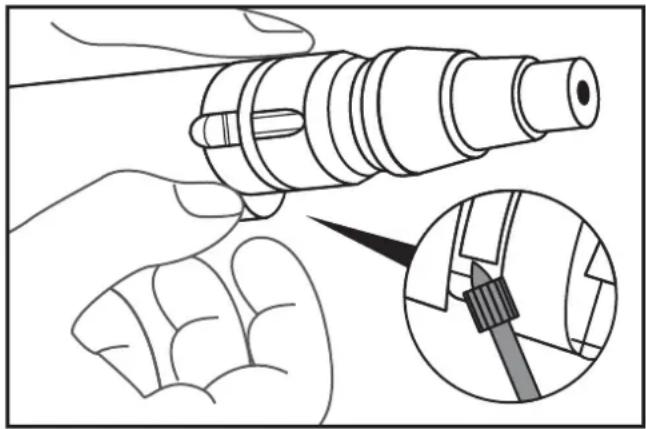

→Nosta liitososia hiukan terävällä esineellä ja poista ne.

→Vedä männän rajoitinta hiukan takaisin ja poista se.

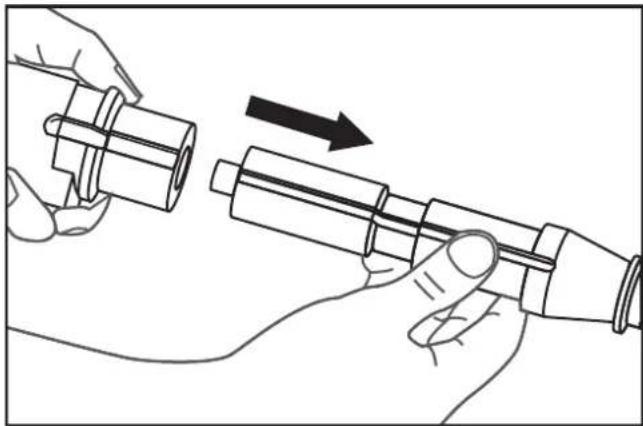

Poista mäntäyksikkö.

HUOMAUTUS Teräskuula voi pudota pois.

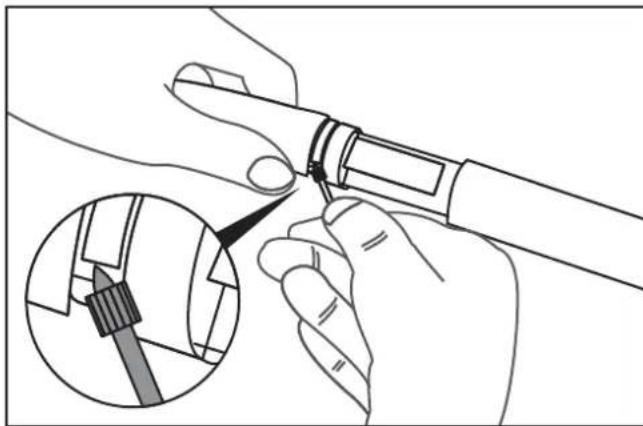

Nosta männän ohjaimen liitososaa hiukan terävällä esineellä ja poista se.

5.2 Laitteen sisäosien tarkistaminen ja puhdistaminen

Puhdista kaikki osat öljyllä ja teräsharjalla.

Poista öljyjäämät kuivalla liinalla.

Tarkista laitteen sisäosat. Vaihda vaurioituneet tai kuluneet osat.

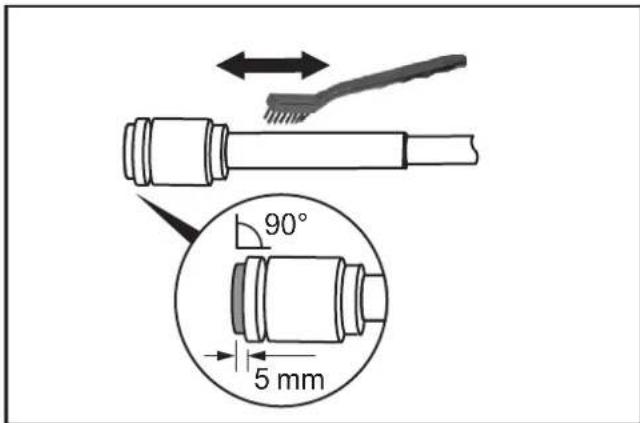

→Puhdista mäntä öljyllä ja teräsharjalla. Voitele männän akseli kevyesti.
→Tarkista mäntä ja männän renkaat vaurioiden ja kulumisen varalta.
→Tarkista männän akseli.

Vaihda mäntä, jos männän akselin pinta on kulunut diagonaalisesti tai jos se on kulunut. Jos männän akselin päätyosan pituus on alle 5 mm, mäntä on vaihdettava.

90° 5 mm

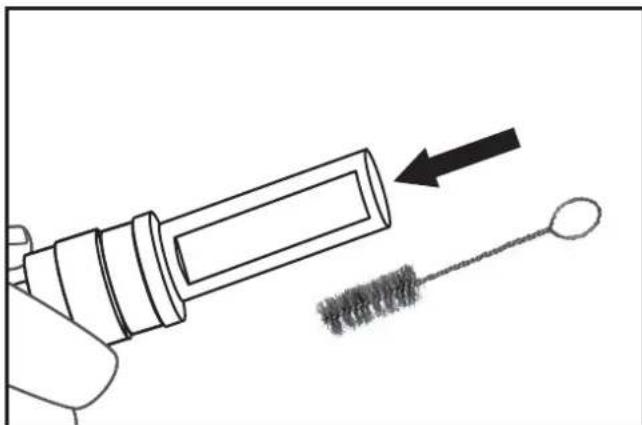

→Puhdista männän ohjain pyöreällä teräsharjalla.

5.3 Naulauskoneen kokoaminen

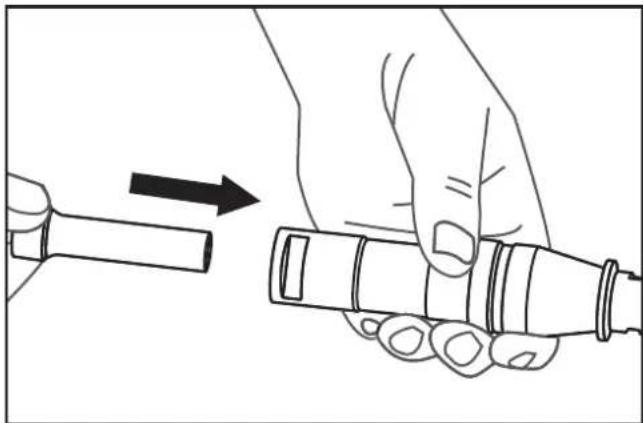

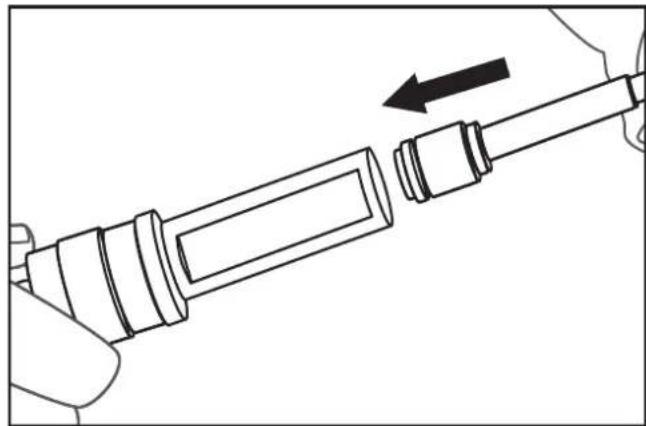

- Aseta männän akseli männän ohjaimeen.

→Aseta männän ohjain mäntäyksikköön.

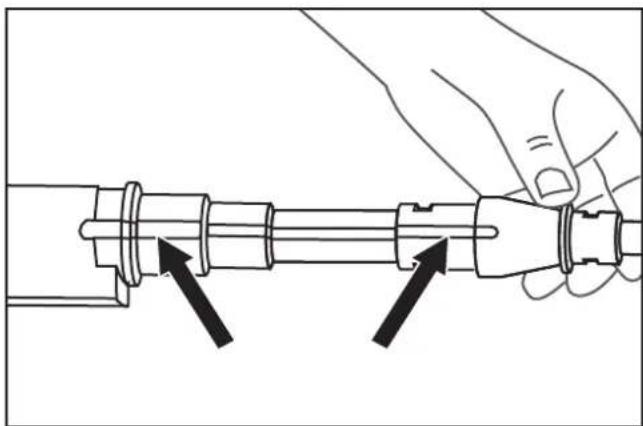

→Tarkista urien sijainnit ja aseta mäntäyksikkö rajoittimeen saakka.

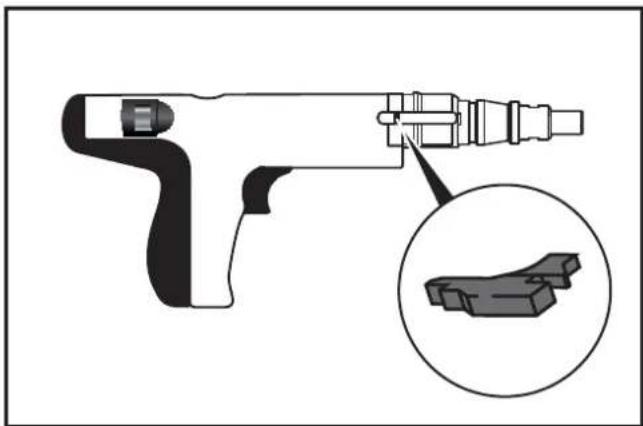

→Aseta männän rajoitin uraan laitteen oikealle puolelle ja paina sitä kevyesti eteenpäin.

→Aseta teräskuula paikoilleen.

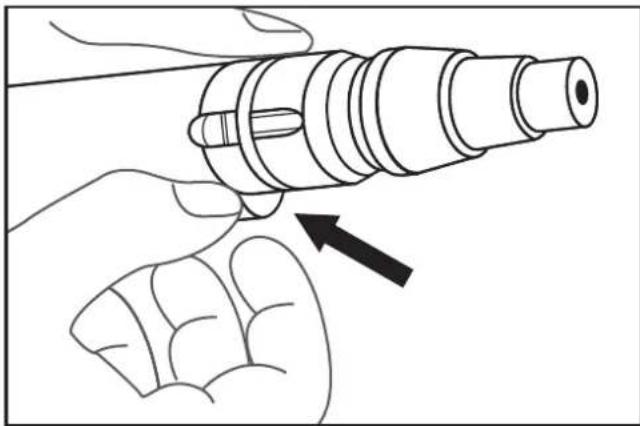

→Varmista mäntäyksikkö liitososilla.

5.4 Laitteen pintojen puhdistaminen

HUOMAUTUS Pintavauriot: Älä käytä puhdistamiseen ohenteita, liuottimia, bensiiniä jne.

– Puhdista naulauskone kuivalla liinalla.

– Puhdista työkalukotelo kuivalla liinalla ja paineilmalla.

6 Tekniset tiedot

Tyyppi PA3500
Kategoria	Epäsuora laukaisu, alhainen nopeus
Pituus 340 mm
Paino 2,35 kg
Asetustaajuus maks. 500 naulaa tunnissa
Tehon säätö:	3 lataus-/laukaisutehoa,6-vaiheinen tehon säätötehosäätimellä
Äänipaine+/- 2 dB (A)*	L_pA (mittausalue) 99 dB(A) L_pA (työalue) 104 dB (A) L_pC 138 dB (A) L_WA 112 dB (A)
Tärinä < 2,5 m/s2

*Melutason mittaus standardin EN 15895 mukaisesti standardeja EN ISO 3744, EN ISO 4871 ja EN ISO 11201 soveltaen.

Mittausolosuhteet: Suurin lataus (punainen), tarkoitettu käytettäväksi säädetyllä naulalla. Laukaistaan betonilohkoon, laite suunnattu pystysuunnassa alaspäin. Mitatut melupäästöarvot ja vastaavan mittauksen epävarmuudet muodostavat odotetun arvon ylärajan.

Työympäristö, työkappaleen tuki, työkappale, puristusvoima jne. vaikuttavat käyttökohteen äänitasoon sekä kohteen tärinän voimaan.

Naulat
Tyyppi Pultit ∅ 7,6 mm
Pituus, maks.	63 mm (ilman esiporausta)76 mm (esiporauksella)

Patruunasarjat
Kaliiperi* 0,27 kal. (6,8/11)
Tyyppi	Patruunasarjat(10 patruunaa)
Lataus-/ laukaisuteho*	vihreä (3) heikko lataus
	keltainen (4) keskisuuri lataus
	punainen (6) erittäin voimakas lataus

Suorita ainoastaan alla annetut vianmääritysohjeet.

Naulauskonetta saa huoltaa ja korjata vain erikoisliike.

Patruunasarjan laukaisu ei onnistu:

Mahdolliset syyt Korjaustoimenpiteet
Laukaisuaukkoa ei paineta riittävästi pintaan.	Paina laukaisuaukkoa voimakkaammin pintaan.
Patruunasarjan toimintahäiriö.	Aseta uusi patruunasarja.
Viallinen naulauskone.	Anna valtuutetun huoltopalvelun korjata naulauskone.

Laukaisuaukko tai mäntä on lukittunut:

Mahdolliset syyt Korjaustoimenpiteet
Naulauskone on ylikuumentunut.	Anna naulauskoneen jäähtyä.
Laukaisuaukossa tai männän ohjaimessa on vieraita esineitä.	Katso luku 5 "Tarkistukset ja puhdistus".
Laukaisuaukko on vääntynyt.	Anna valtuutetun huoltopalvelun korjata naulauskone.
Hyväksymättömät naulat.	Katso luku 2.3 "Naulat" ja luku 6 "Teknisettiedot".
Viallinen naulauskone.	Anna valtuutetun huoltopalvelun korjata naulauskone.

Huono tai vaihteleva teho:

Mahdolliset syyt Korjaustoimenpiteet
Laitteen sisäosat ovat likaisia tai kuluneita.	Katso luku 5 "Tarkistukset ja puhdistus".

Laukaisuaukko voidaan painaa pintaa vasten vain voimalla:

Mahdolliset syyt Korjaustoimenpiteet

Laukaisuaukossa tai männän ohjaimessa on vieraita esineitä.	Katso luku 5 "Tarkistukset ja puhdistus".
Laitteen sisäosat ovat likaisia tai kuluneita.
Laukaisuaukko on vääntynyt.	Anna valtuutetun huoltopalvelun korjata naulauskone.

Laukaisuaukkoa painetaan tiukasti pintaa vasten, mutta naulojen laukaisua ei tapahdu liipaisimesta painamalla:

Mahdolliset syyt Korjaustoimenpiteet

Laukaisuaukkoa ei paineta riittävästi pintaan.	Paina laukaisuaukkoa voimakkaammin pintaan.
Hyväksymättömät naulat.	Katso luku 2.3 "Naulat" ja luku 6 "Teknisettiedot".
Laukaisuaukossa tai männän ohjaimessa on vieraita esineitä.	Katso luku 5 "Tarkistukset ja puhdistus".
Viallinen naulauskone.	Anna valtuutetun huoltopalvelun korjata naulauskone.

Naulat eivät lävistä materiaalia riittävän syvältä:

Mahdolliset syyt Korjaustoimenpiteet

Liian alhainen laukaisuteho.	Aseta laukaisuteho (tehosäädin)suurempaan arvoon, ks. luku 3.4 "Testikäyttö".
	Aseta patruunasarja paikoilleen seuraavaksi suuremmalla lataus-/ laukaisuteholla, ks. luku 2.2 "Patruunasarjat".
Naula on liian pitkä.	Käytä kohdemateriaaliin sopivaa naulaa.
Kohdemateriaali on liian kova.

Mahdolliset syyt Korjaustoimenpiteet

Naula osuumateriaalissa olevaankovaan kohteeseen,kuten nauloihin.	Suuntaa naulauskonetoiseen kohtaan.
	Testaa naulauskonettatoiseenkohdemateriaalinkohtaan.
Naulauskone onhuollettava.	Anna valtuutetunhuoltopalvelun huoltaanaulauskone.

Naulat lävistävät materiaalin liian syvältä:

Mahdolliset syyt Korjaustoimenpiteet

Liian suuri laukaisuteho.	Aseta laukaisuteho (tehosäädin) pienempään arvoon, ks. luku 3.4 "Testikäyttö".
	Aseta patruunasarja paikoilleen seuraavaksi pienemmällä lataus-/ laukaisuteholla, ks. luku 2.2 "Patruunasarjat".
Naula on liian lyhyt.	Käytä kohdemateriaaliin sopivaa naulaa.
Kohdemateriaali on liian pehmeä.
Naula osuu aukkoihin tai pehmeään kohteeseen kohdemateriaalissa.	Testaa naulauskonetta toiseen kohdemateriaalin kohtaan.
	Testaa naulauskonetta toiseen kohdemateriaaliin.

8 Valmistajan takuu

DEWALT luottaa tuotteidensa laatuun ja tarjoaa täten tuotteen ammattikäyttäjille erinomaisen takuun. Tämä takuu on ainoastaan ammattikäyttäjän sopimuksen mukaisten oikeuksien ja ei-ammattilaisten yksityiskäyttäjien lakisääteisten oikeuksien lisäys eikä se vaikuta niihin. Tämä takuu on voimassa Euroopan unionin jäsenmaissa ja Euroopan vapaakauppa-alueella.

Yhden vuoden kaiken kattava takuu

Jos DEWALT-tuotteessa havaitaan materiaali-tai valmistusvikoja 12 kuukauden kuluessa hankinnasta, DEWAL Tin takuu kattaa kaikkien viallisten osien vaihdon tai laitteen vaihdon (oman harkinnamme mukaisesti) seuraavin ehdoin:

– Tuotetta ei ole väärinkäytetty.
– Tuote on altistunut normaalille kulumiselle.
– Valtuuttamattomat henkilöt eivät ole yrittäneet korjata laitetta.
– Ostotosite esitetään.
– Tuote palautetaan täydellisenä alkuperäisessä pakkauksessa.

Jos haluat lähettää takuuvaateen, ota yhteyttä paikalliseen D EWALT-huoltopalveluun (osoite on saatavilla D EWALT-esitteestä) tai tässä ohjekirjassa annettuun D EWALT-palveluun. Valtuutettujen D EWALT-asiakaspalvelujen luettelo ja lisätietoa asiakaspalvelusta on saatavilla osoitteessa: www.2helpU.com.

9 Vaatimustenmukaisuusvakuutus

Konedirektiivin

2006/42/EY mukaisesti

Tuote: Naulauskone

Tyyppi: D EWALT DDF2120400

Kyseinen tuote täyttää konedirektiivin 2006/42/EY sekä harmonisoidun EN 15895 -standardin vaatimukset.

Allekirjoittaja on vastuussa teknisten asiakirjojen laatimisesta ja tekee tämän vakuutuksen DEWALT-yhtiön puolesta.

Pyydä lisätietoa ottamalla yhteyttä D EWALT-yhtiöön seuraavaan osoitteeseen. Katso muita osoitteita tämän ohjekirjan takaosasta.

Ed

Colin Earl

Idstein, 22. huhtikuuta 2014

Varajohtaja HTF

10 C.I.P. Hyväksynnät

DEWALT PA3500 -laite on tyyppihyväksytty ja järjestelmätestattu. Neliömäinen hyväksyntämerkki sisältää rekisteröidyn hyväksyntänumeron "PTB S 824". Sen avulla DEWALT takaa, että laite täyttää hyväksyntätyypin vaatimukset.

Käytön aikana mahdollisesti havaituista hyväksymättömistä vioista tulee ilmoittaa hyväksynnästä vastuussa olevalle viranomaiselle (PTB Braunschweig) sekä pysyvälle kansainväliselle komissiolle (Commission Internationale Permanente pour l'Épreuve des Armes à Feu Portatives), Avenue de la Renaissance 30, B-1000 Brussels (Belgium).

Tyyppihyväksytty työkalu sekä määritetty patruuna lippaassa muodostavat teknisen yksikön hyväksynnän, joka on dokumentoitu järjestelmähyväksynnällä. Vastaavien järjestelmähyväksyntöjen testisertifi kaatin numerot on annettu seuraavassa taulukossa:

DEWALTpatruunasarjatmalliin PA3500	PTBJärjestelmähyväksynnän testisertifi -kaatin numero
DEWALT 6,8/11(0,27 kal.), vihreä	PTB Sy 824 DW 13
DEWALT 6,8/11(0,27 kal.), keltainen	PTB Sy 824 DW 14
DEWALT 6,8/11(0,27 kal.), punainen	PTB Sy 824 DW 16

PA3500® ELVERKTYG DDF2120400
