BRUKSANVISNING DDF2120400 DEWALT

Svenska (Översatt från de ursprungliga instruktionerna) 143

– Hold en afstand på min. 75 mm til områder i beton med revner eller afskalninger.

– Ikke bruk det kruttdrevne verktøyet när magasinet er tomt.

3.1 Minimumsavstander när du skyter spiker

OBS Stålkule kan falle ut.

Ett års full garanti

Produkt: Kruttdrevet verktøy

Type D

EWALT DDF2120400

Det navngitte produktet samsvarer med reglene i maskindirektivet 2006/42/EU samt de harmoniserte standardene EN 15895.

Innehållsförteckning

1 Säkerhetsinformation 144

1.1 Avsedd användning 144
1.2 Säkerhetsmarkeringar på enheten 144
1.3 Varningar i denna bruksanvisning ....145
1.4 Skyddsutrustning 145
1.5 Apparat- och användningssäkerhet 145
1.6 Avfallshantering 146

2 Leveransomfattning och tillbehör ....147

2.1 Leveransomfattning 147
2.2 Patronremsor 147
2.3 Skjutspik....147

3 Innan enheten används ....147

3.1 Minimala avständ när spikar skjuts 147
3.2 Ytans minimala tjocklek 148
3.3 Dagligt funktionstest 148
3.4 Testa infästning .....148

4 Handhavande....149

4.1 Sätta in skjutspik 149
4.2 Sätta i och avlägsna patronremsan 149
4.3 Avfyra skjutspik 150

5 Inspektion och rengöring ....150

5.1 Isärtagning av patrondrivet verktyg 150
5.2 Kontroll och rengöring av enhetens inre delar 152
5.3 Hopmontering av patrondrivet verktyg 152
5.4 Rengöra enhetens ytor 153

6 Tekniska specifikationer....153

7 Felsökning 154

8 Tillverkarens garanti 155

9 Överensstämmelseförsäkran....156

10 C.I.P. Bekräftelse av godkännande....156

1 Säkerhetsinformation

Läs säkerhetsinformationen uppmärksamt för att säkerställa att enheten används säkert och korrekt. Behåll bruksanvisningen tills produkten har bortskaffats.

1.1 Avsedd användning

De patrondrivna verktygen är avsedda för att montera bultar och ska användas enligt den information som ges i denna handbok. Patrondrivna verktyg är inga "leksaker" och de måste användas försiktigt, ansvarsfullt och noggrant.

Patrondrivna verktyg är avsedda för professionell användning och är föremål för vissa rättsliga bestämmelser.

Arbetstagarens skyldigheter, exempelvis:

– Tillverkarens rekommenderade intervall för regelbunden kontroll och underhåll: vartannat år, men inte senare än var 3 000:e montering, såvida lagen inte kräver föreskriver kortare intervall.
– Reparation ska utföras av auktoriserad teknisk verkstad.
- Insamling och säker avfallshantering av "patron som klickat"
– Säker förvaring av det patrondrivna verktyget (oladdat) i låst verktygslåda med patronremsor (åtskilda från varandra).
– Tillhandahålla säkerhetsutrustning och se till att den används, se kapitel 1.4 "Säkerhetsutrustning"

Bultpistolen får endast användas av utbildad personal över 18 år eller av praktikanter över 16 år i handledares sällskap. Operatören får inte vara påverkad av trötthet, alkohol, läkemedel eller narkotika.

Material som kan användas som underlag är exempelvis

Olämpliga material som inte bör användas som underlag är exempelvis:

– Material som är för mjuka eller tunna
– Material som är för bräckliga, såsom glas eller keramik

– Material som är för hårda, såsom härdat stål
- Murverk med ihåliga block eller perforerade tegelstenar
– Gjutjärn, plast, marmor, gipsplattor

Användning för fel ändamål, felaktig användning eller "lek" med enheten kan leda till livshotande skador och allvarliga materiella skador. Detta gäller speciellt

– Att sätta säkerhetsmekanismerna ur funktion
– Att missbruka enheten som "skjutvapen"
- Att missbruka enheten som hammare eller något liknande verktyg
– Använd aldrig patronremsor i skjutvapen och försök inte öppna dem.

Du får endast använda patronremsor och skjutspik och tillbehör av samma fabrikat som det patrondrivna verktyget, se kapitel 2.2 "Patronremsor" och kapitel 2.3 "Skjutspik".

Andra användningsändamål och användningssätt liksom också modifi kationer av enheten, tillägg till eller ändringar på enheten samt service- och reparationsåtgärder som du genomför på egen hand kan påverka säkerheten, tillförlitligheten och enhetens funktion i stor utsträckning och upphäver garantin.

1.2 Säkerhetsmarkeringar på enheten

Enheten får användas endast om alla säkerhetsmarkeringar på det patrondrivna verktyget är kompletta och läsbara.

Läs bruksanvisningen innan du använder enheten

Använd säkerhetsglasögon

Använd hörselskydd

Använd en skyddshjälm

1.3 Varningar i denna bruksanvisning

Risknivån som gäller för specifi ka faror identifi eras genom signalord:

Signalord Betydelse
FARA	Fara med hög risknivå, som kan leda till dödsfall eller allvarliga skador om den inte undviks
WARNING	Fara med medelhög risknivå, som kan leda till dödsfall eller allvarliga skador om den inte undviks.
VAR FÖRSIKTIG	Fara med låg risknivå, som kan leda till obetydliga eller relativt lindriga skador om den inte undviks.
OBSERVE-RA	Fara, som om den inte undviks kan leda till att enheten eller utrustningen i närheten skadas.

1.4 Skyddsutrustning

Lös klädsel, smycken, fallande objekt, buller och dylikt kan utgöra en fara för personer. Personer som ska använda enheten eller befi nna sig i närheten av den, måste använda lämplig personlig skyddsutrustning:

	Lämplig skyddshjälm: skyddar huvudet mot fallande objekt
	Skyddsglasögon: skyddar ögonen mot fl ygande objekt såsom splitter och damm
	Hörselskydd: skyddar öronen mot för hög högt ljud
	Lämpligt ansiktsskydd: Skydda ögon och ansikte från omkringfl ygande föremål som exempelvis splitter.

1.5 Apparat- och användningssäkerhet

Patrondrivna verktyg kan orsaka allvarliga kroppsskador om de hanteras felaktigt.

• Explosionsrisk: Öppna eller skada aldrig patronremsorna. Släng inte patronremsorna i öppen eld.
  – Utsätt inte det patrondrivna verktyget och patronremsorna för höga temperaturer, exempelvis direkt solljus.
  – Lägg eller förvara aldrig det patrondrivna verktyget med patronremsor när av värmekällor som exempelvis ugn eller värmare.
  – Använd det patrondrivna verktyget endast utomhus eller i väl ventilerade utrymmen.
  – Håll det patrondrivna verktyget (oladdat) i den låsta verktygslådan och patronremsorna (åtskilda från varandra) skyddade så att inte barn eller obehöriga vuxna kan komma åt det.
  – Använd det patrondrivna verktyget endast om den är i funktionsdugligt skick och har servats på föreskrivet vis.
  – När enheten inte används, arbetsplatsen byts, när enheten transporteras, om den hakar upp sig och vid servicearbeten: Håll fi ngrarna borta från avtryckaren, avlägsna magasinet och patronremsan.
  – Ett halt handtag kan göra så att du tappar kontrollen: Håll handtagen torra, rena och fria från olja och fett.
  – När en skjutspik skjuts in uppstår en rekyl. Håll inte huvudet direkt över det patrondrivna verktyget när du skjuter spik och börja med en låg slagstyrka (kraftregulator) och ladda, se kapitel 2.2 "Patronremsor" samt kapitel 3.4 "Testinfästning".
  – Se till att du står stadigt och kan hålla balansen, speciellt på plattformar, upplyfta och/eller lutande, ojämna eller hala arbetsplatser.
  – Det patrondrivna verktyget får inte användas på en stege.

– Det patrondrivna verktyget får inte användas för att försluta lådor eller lårar.
– Det patrondrivna verktyget får inte användas för att fästa lasten på fordon eller vagnar.

När de skjuts in i material kan spik splittras i många delar och orsaka allvarlig personskada.

Detta kan exempelvis vara fallet om slagstyrkan är för hög. När bultar skjuts in i material som är för mjuka, för tunna eller för hårda. När bultar slår i andra bultar. När man skjuter in i färdigt borrade hål utan lämplig styrning.

– Håll ett minimiavständ till kanter, gränser och hörn, se kapitel 3.1 "Skjutspikarnas minimiavständ".
– Håll ett minimiavständ på 75 mm till delar av betong som är sprucken eller trasig.
– Fastställ lämplig slagstyrka (kraftregulator) och ladda med en testinfästningsprocedur, se kapitel 3.4 "testinfästning".
- Använd ett splitterskydd. Detta reducerar riskerna som rikoschetterande skjutspik ger upphov till

– Du får inte använda det patrondrivna verktyget om personer befi nner sig framför den.

- Ta ett stadigt tag i det patrondrivna verktyget och håll den i 90° vinkel mot underlaget.

• För att undvika oavsiktlig användning som kan skada användaren och/eller personer i närheten bör du endast sätta i patronremsor och skjutspik på arbetsstationen.
  – Hålla aldrig handen eller andra kroppsdelar framför loppet.
  – Rikta aldrig loppet mot andra personer.
• Ta en paus om dina händer/armar känns avdomnade, extremt varma eller kalla eller om du känner stickningar i dem. Konsultera en läkare och detta fenomen återkommer.

Materiella skador:

• Skjut inte in bultar i material som har svetsats eller bearbetats med en svetsbrännare.
  – Använd inte det patrondrivna verktyget och patronremsorna i regnväder eller i mycket fuktig omgivning.
  – Använd det patrondrivna verktyget endast i välventilerade utrymmen eller utomhus.
  – Använd inte det patrondrivna verktyget med tomt magasin.
• Förvara det patrondrivna verktyget och patronremsorna endast i torra och frostfria utrymmen.

Sluta omedelbart arbeta:

– Om extrem hetta plötsligt uppstår.
– Om skruvar eller andra delar har blivit lösa eller fallit bort från enheten.

1.6 Avfallshantering

OBSERVERAPatroner som inte avfyrats (klickad patron eller blindgångare) måste samlas in och förvaras separat och sedan bortskaffas av ett specialföretag. För att skydda miljön bör de lokala föreskrifterna för bortskaffning av teknisk utrustning beaktas.

2 Leveransomfattning och tillbehör

2.1 Leveransomfattning

Kontrollera leveransomfattningen när det patrondrivna verktyget har tagits emot. Informera din återförsäljare om delar saknas eller är defekta.

Leveransomfattning:

– Patrondrivet verktyg
- Bruks an vis ni
– Runda borstar, 3 st., liten, mellanstor, stor
- N y l o n b o r s t e
- 5 mm insexnyckel
- S p l i t t e r s k y d d
– Klämmor, 2 delar (reservdelar)
– Stålkulor, 2 delar (reservdelar)

2.2 Patronremsor

Patroner med 10 patroner i varje, .27 kal. (6.8/11), färgkodade efter laddnings-/slagstyrka. Endast laddnings-/slagstyrka 3 (grön), 4 (gul) och 6 (röd) enligt enhetens tillverkare är tillåtna att användas med det patrondrivna verktyget PA3500.

Art nr Laddnings-/slagstyrka

Endast huvudbultar med ballistiskt lämpade spetsar som tillverkats av enheten tillverkare är godkända att användas med patrondrivet verktyg PA3500.

Maxlängd: 63 mm (utan förborrning), 76 mm (med förborrning).

För ytterligare tillbehör, se katalog. Ändringar förbehålls.

3 Innan enheten används

Beakta säkerhetsinstruktionerna, se kapitel 1.5 "Apparat- och användningssäkerhet".

3.1 Minimala avständ när spikar skjuts

Skjutspik	Murverk	Betong, armerad betong	Stål
Avstånd till kanterna	5 cm	5 cm	3x bultskaftets diameter
Avstånd mellan varandra	10x bultskaftets diameter	10x bultskaftets diameter	5x bultskaftets diameter

3.2 Ytans minimala tjocklek

Murverk och betong:

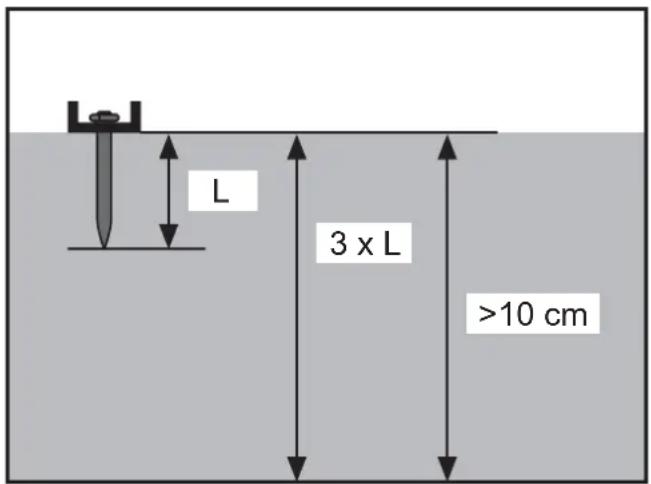

Murverkets eller betongens tjocklek måste åtminstone vara tre gånger djupet som skjutspiken tränger in [L], men minst 10 cm.

Stålet måste vara minst 3 mm tjockt.

De låsande delarna och tändmekanismen måste fungera obehindrat och måste inspekteras med avseende på detta innan det patrondrivna verktyget används.

Säkerställ att det inte fi nns några patronremsor i det patrondrivna verktyget.
Tryck det patrondrivna verktyget mot en arbetsyta och tryck upprepade gånger på avtryckaren.

Utför detta test fl era gånger med oladdad enhet och kontrollera att låsdelarna och tändmekanismerna har fri rörelseväg innan du börjar fästa föremål med enheten.

3.4 Testa infästning

WARNING

Allvarliga skador om skjutspiken tränger in för långt

→Utför en testinfästning innan du påbörjar själva arbetet.
→Läs igenom hela kapitel "Handhavande" innan du utför testinfästning, se kapitel 4 "Handhavande".

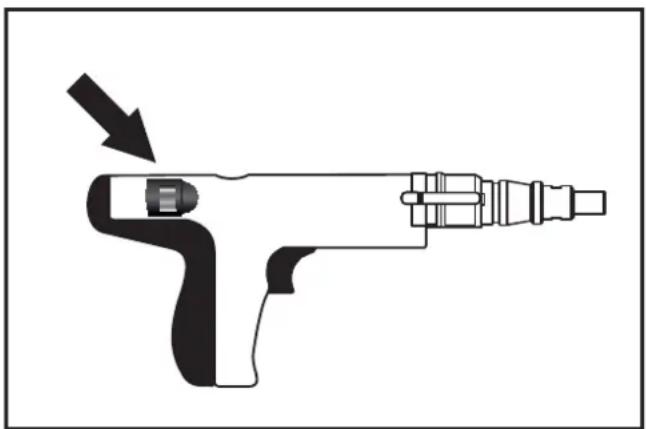

→Utför testinfästningen med den lägsta slagstyrkan (kraftregulator) och en "grön" (3) laddning.
→Om skjutspiken inte tränger in tillräckligt långt i materialet: Höj slagstyrkan stegvis (kraftregulator).
→Om skjutspiken inte går igenom materialet tillräckligt, trots att högsta slagstyrka ställts in: sätt in en patronremsa med högre laddningsstyrka och utför testet på nytt, den här gången med lägsta slagstyrka (kraftregulator).

Allvarliga skador kan uppstå vid oavsiktlig användning

Håll alltid fi ngrarna bort från avtryckaren om det patrondrivna verktyget inte är riktad mot materialet som ska bearbetas.

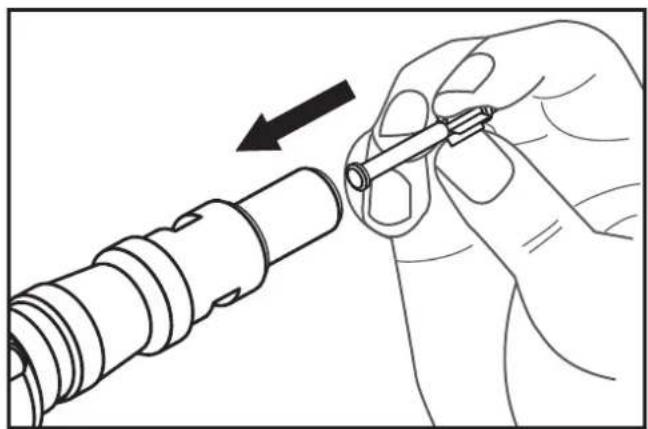

4.1 Sätta in skjutspik

OBSERVERATvinga inte in skjutspiken i loppet.

Om skjutspiken inte kan sättas i för hand är den eventuellt skadad eller den passar inte till det patrondrivna verktyget, se kapitel 2.3 "Skjutspik" och kapitel 6 "Tekniska data".

Sätt in skjutspiken i loppet.

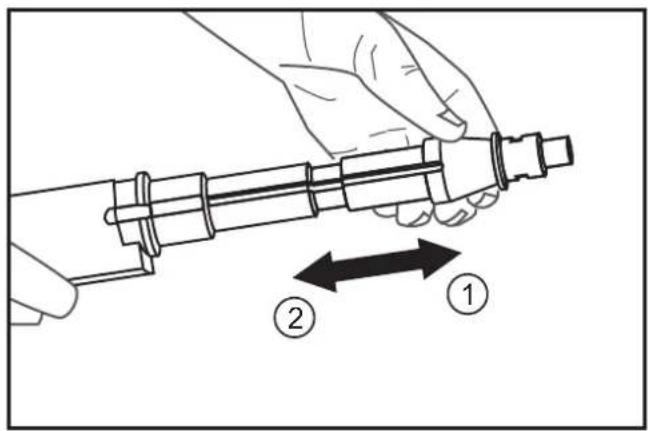

- Dra loppet hela vägen framåt (1) med en fast rörelse och dra det sedan tillbaka till stoppet (2).

4.2 Sätta i och avlägsna patronremsan

Sätta i patronremsa

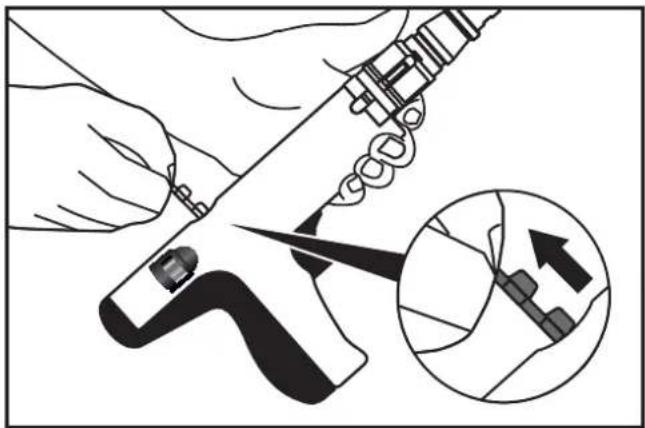

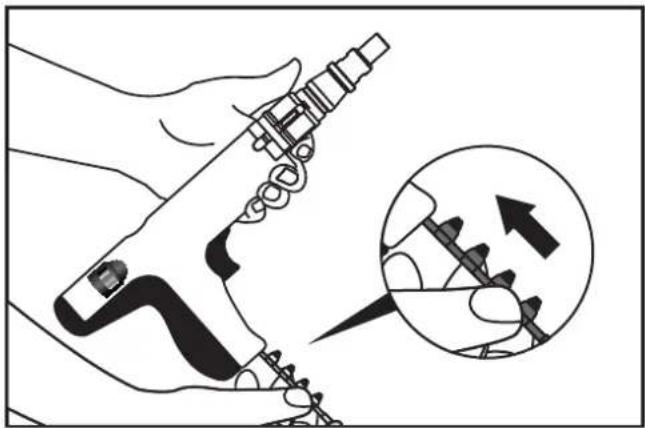

Börja med att sätta i patronremsans fl ik på handtagets undersida tills den sitter jämnt på.

Avlägsna patronremsa:

Fatta tag i patronremsans fl ik och dra ut remsan ur det patrondrivna verktyget uppifrån.

4.3 Avfyra skjutspik

WARNING

Allvarliga skador kan uppstå vid oavsiktlig användning

Håll alltid fi ngrarna bort från avtryckaren om det patrondrivna verktyget inte är riktad mot materialet som ska bearbetas.
Fastställ lämplig slagstyrka (kraftregulator) och ladda med en testinfästningsprocedur, se kapitel 3.4 "Testinfästning".
- Om patronen inte tänds direkt efter det att avtryckaren har tryckts in, bör du hålla det patrondrivna verktyget tryckt mot materialet som bearbetas minst 30 sekunder till.
→Alltid när du byter arbetsplats: Avlägsna patronremsan och bär det patrondrivna verktyget med loppet riktat nedåt.
När du har slutat arbeta: avlägsna först patronremsan och därefter skjutspiken. Förvara det patrondrivna verktyget i den lästa förvaringslådan och förvara patronremsorna på ett säkert ställe - de olika komponenterna på olika ställen.

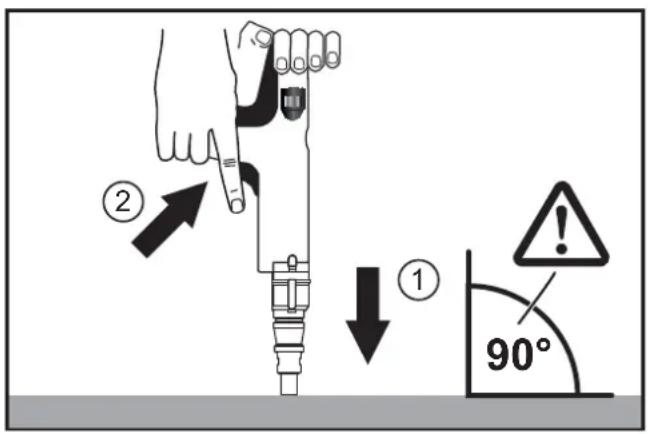

Ta ett stadigt tag i det patrondrivna verktyget med båda händerna och tryck loppet mot det material som ska fästas (90° vinkel, enheten riktad nedåt) (1).

Tryck på avtryckaren (2).

② ① 90°

5 Inspektion och rengöring

För att avlägsna sotet som har samlats, på grund av förbränningsgaserna, måste det patrondrivna verktyget rengöras efter användningen.

WARNING

Allvarliga skador kan uppstå vid oavsiktlig användning

Avlägsna patronremsan.
→Avlägsna skjutspiken.

VAR FÖRSIKTIG

Heta ytor

→Låt det patrondrivna verktyget svalna.

5.1 Isärtagning av patrondrivet verktyg

OBSERVERA Delarna kan skadas under isärtagningen. Fortsätt inte använda skadade (bockade) infästningsclips.

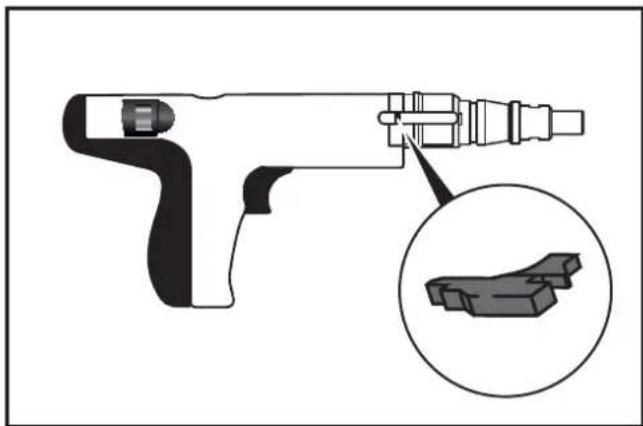

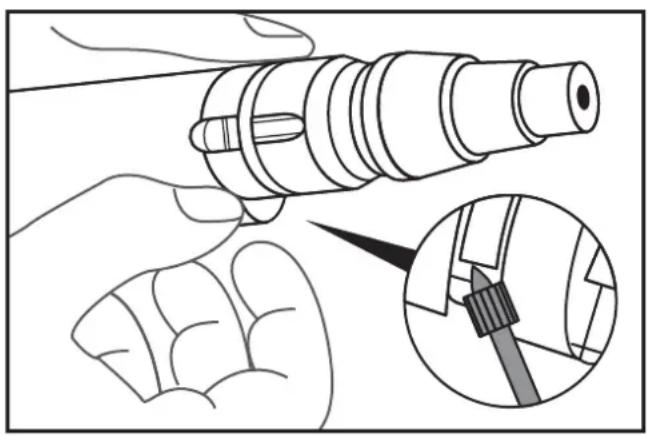

→Lyft infästningsclipsen något med ett vasst föremål, och avlägsna dem.

- Dra tillbaka kolvstoppen en aning och ta bort det.

OBSERVERA Stålkulan kan falla ut.

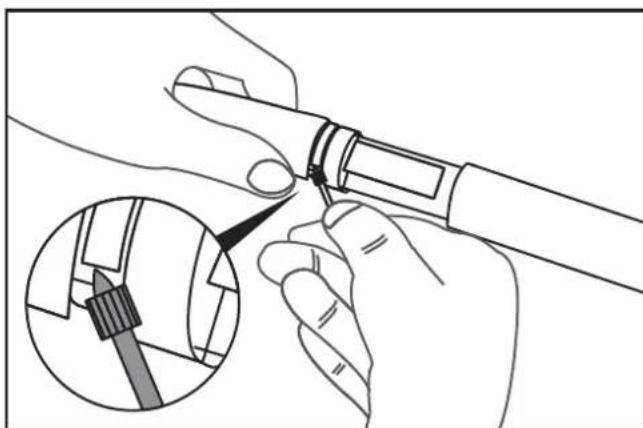

Lyft infästningsclipset i kolvstyrningen något med ett vasst föremål, och avlägsna det.

5.2 Kontroll och rengöring av enhetens inre delar

Rengör alla delar med olja och stålborstar.

Avlägsna oljeöverskott med en torr trasa.

Kontrollera enhetens inre delar. Byt skadade eller slitna delar.

Rengör kolven med olja och en stålborste. Olja in kolvstången lätt.
- Kontrollera kolv och kolvringar beträffande skador och slitage.
- Kontrollera kolvstången.

Byt kolv om kolvstångens ytan är sliten diagonalt eller om den utsatts för allmänt slitage.

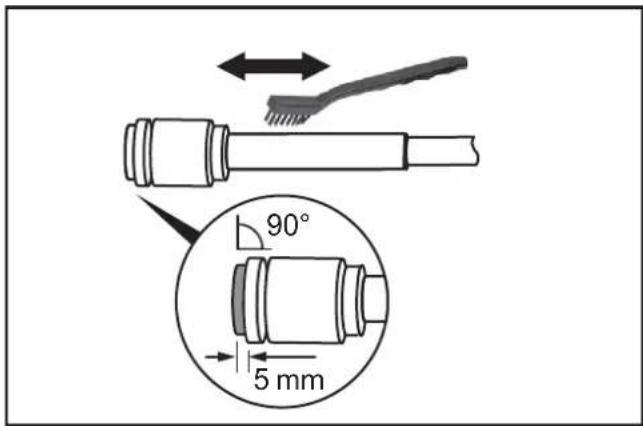

Om längden på kolvstångens ändstycke är mindre än 5 mm behöver kolven bytas ut.

90° 5 mm

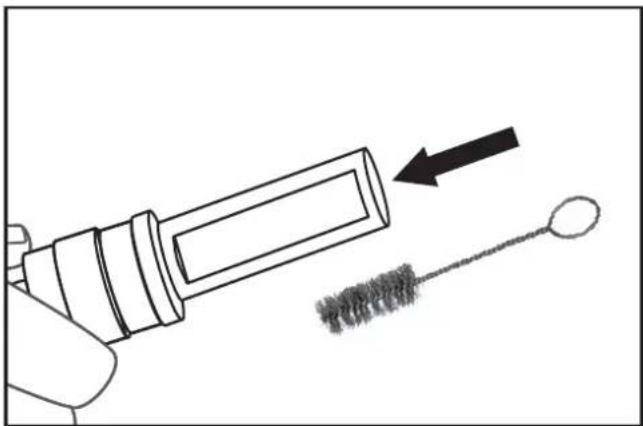

Rengör kolvstyrningen med en rund stålborste.

5.3 Hopmontering av patrondrivet verktyg

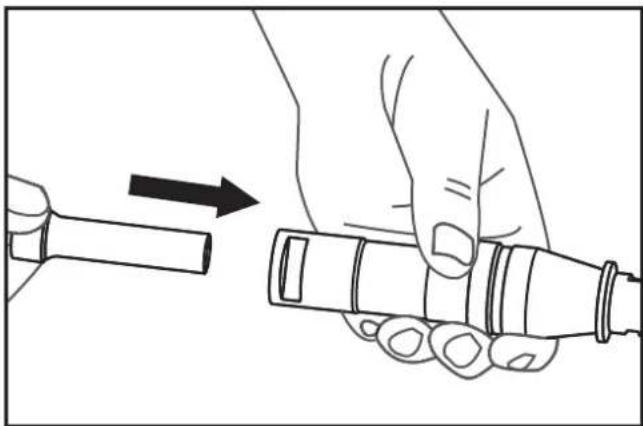

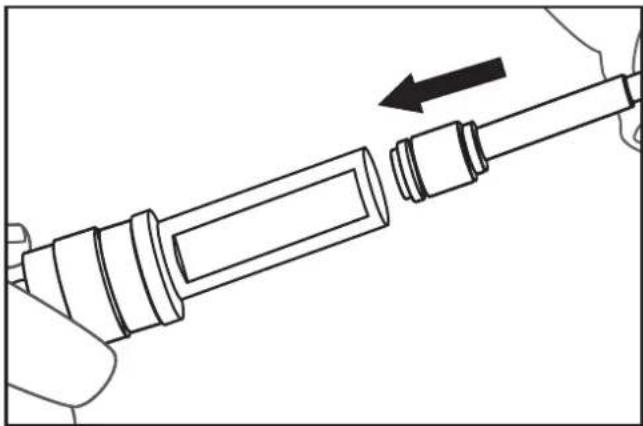

→Sätt in kolvstången i kolvstyrningen.

→Sätt in kolvstången i kolvgruppen.

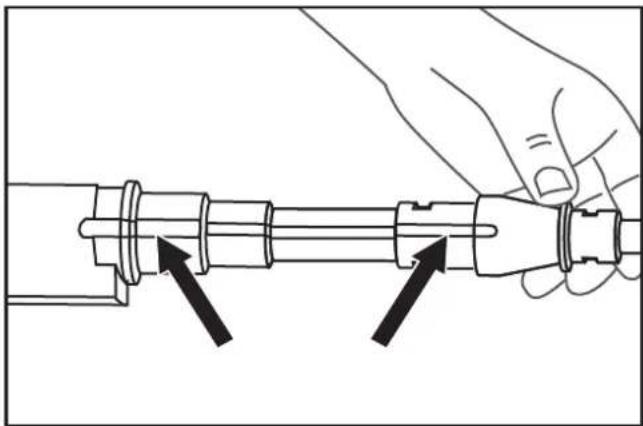

- Kontrollera spårens lägen och sätt in kolvgruppen ända in till stoppet.

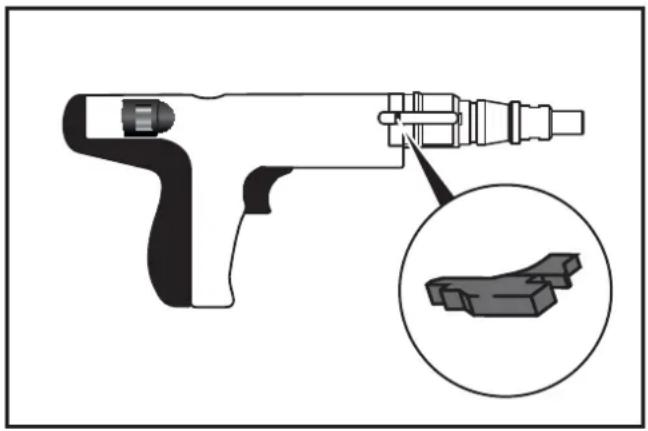

Sätt in kolvstoppet i spåret på höger sida om enheten och tryck det lätt framåt.

Sätt in stålkulan.

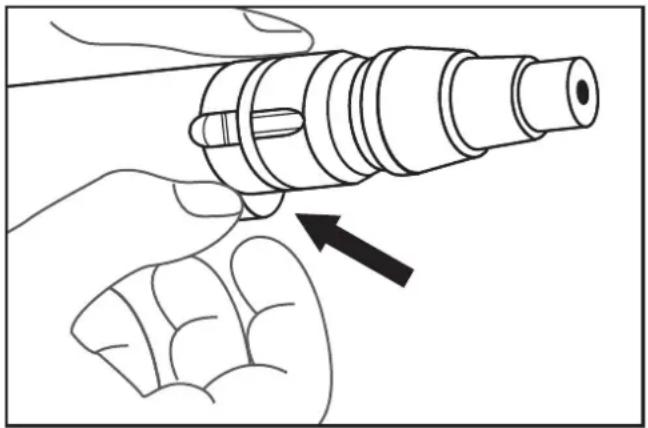

Säkra kolvgruppen med infästningsclips.

5.4 Rengöra enhetens ytor

OBSERVERASkador på ytor: Använd inte tinner, lösningsmedel, bensin etc. för rengöringsändamål.

– Rengör det patrondrivna verktyget med rena torra trasor.
– Rengör förvaringslådan med en torr trasa och tryckluft.

6 Tekniska specifi kationer

Typ PA3500
Kategori	Indirekt tändning, låghastighet
Längd 340 mm
Vikt 2,35 kg
Inställningsfrekvensmax. 500 skjutspik per timme
Kraftreglering	3 laddnings-/slagstyrkor,6-stegs kraftreglering medkraftregulator
Ljudtrycksnivå+/- 2 dB (A)*	L_pA (mätningsområde)99 dB(A) L_pA (arbetsplats) 104 dB (A) L_pC 138 dB (A) L_WA 112 dB (A)

Vibrationer < 2,5 m/s ^4

*Bullermätning enligt EN 15895 och med EN ISO 3744, EN ISO 4871 samt EN ISO 11201.

Mätningsförhållanden: Starkast laddning (röd) avsedd att användas med justerad skjutspik. Använd mot ett betongblock, med enheten riktad lodrätt nedåt. Uppmätta ljudemissionsvärden och associerade mätningsosäkerheter utgör den övre gränsen för de förväntade värdena.

Bland annat arbetsomgivningen, arbetsstyckets underlag, arbetsstycket, kraften som används för att pressa emot påverkar bullret på användningsstället och hur mycket objektet vibrerar.

Skjutspik
Typ Huvudbultar ∅ 7,6 mm
Längd max	63 mm (utan förborrning),76 mm (med förborrning)

	Patronremsor
Kaliber*	27 kal. (6.8/11)
Typ	Patronremsor(10 patroner)
Laddnings-/slagstyrkor*	grön (3) svag laddning
	gul (4) medelladdning
	red (6) mycket stark laddning

Genomför endast de felsökningsåtgärder som beskrivs här.

Det patrondrivna verktyget får endast servas och repareras av en auktoriserad specialverkstad.

Patronremsan tänder inte:

Orsak(er) Åtgärd(er)
Loppet trycks inte emotytan tillräckligt hårt	Tryck loppet hårdaremot ytan
Patronremsan fungerarinte	Sätt i en nypatronremsa
Fel på patrondrivetverktyg	Låt det patrondrivnaverktyget reparerasav en auktoriseradspecialverkstad

Loppet eller pistongen är blockerade:

Orsak(er) Åtgärd(er)
Det patrondrivna verktyget är överhettat	Låt det patrondrivna verktyget svalna
Främmande objekt i loppet eller pistongstyrningen	Se kapitel 5 "Inspektion och rengöring"
Loppet är böjt	Låt det patrondrivna verktyget repareras av en auktoriserad specialverkstad
Icke godkänd skjutspik	Se kapitel 2.3 "Skjutspik" och kapitel 6 "Tekniska data"
Fel på patrondrivet verktyg	Låt det patrondrivna verktyget repareras av en auktoriserad specialverkstad

Svag eller varierande effekt:

Orsak(er) Åtgärd(er)
De interna delarna av enheten är smutsiga eller slitna	Se kapitel 5 "Inspektion och rengöring"

Loppet kan endast tryckas mot ytan om mycket kraft används:

Orsak(er) Åtgärd(er)
Främmande objekt i loppet eller pistongstyrningen	Se kapitel 5 "Inspektion och rengöring"
De interna delarna av enheten är smutsiga eller slitna
Loppet är böjt	Låt det patrondrivna verktyget repareras av en auktoriserad specialverkstad

Loppet är stadigt tryckt mot ytan men skjutspiken avfyras inte när avtryckaren trycks in:

Orsak(er) Åtgärd(er)
Loppet trycks inte emotytan tillräckligt hårt	Tryck loppet hårdaremot ytan
Icke godkänd skjutspik	Se kapitel 2.3"Skjutspik" och kapitel 6"Tekniska data"
Främmande objekt i loppet eller kolvstyrningen	Se kapitel 5 "Inspektionoch rengöring"
Fel på patrondrivet verktyg	Låt det patrondrivnaverktyget reparerasav en auktoriseradspecialverkstad

Skjutspiken tränger inte in tillräckligt djupt i materialet som ska fästas:

Orsak(er) Åtgärd(er)
För låg slagstyrka	Ställ in slagstyrkan (kraftregulator) till en högre nivå, se kapitel 3.4 "Testinfästning".
	Sätt in patronremsan med nästa högre laddnings-/slagstyrka, se kapitel 2.2 "Patronremsor"
Skjutspiken är för lång	Använd skjutspik som matchar materialet som bearbetas
Materialet som bearbetas är för hårt

Orsak(er) Åtgärd(er)

Skjutspiken träffar andra hårda objekt i materialet, t.ex. spikar	Sikta in det patrondrivna verktyget någon annanstans
	Testa det patrondrivna verktyget någon annanstans på materialet som bearbetas
Det patrondrivna verktyget måste servas	Låt det patrondrivna verktyget servas/ underhållas av en auktoriserad specialverkstad

Skjutspiken tränger in för djupt i materialet som ska fästas:

Orsak(er) Åtgärd(er)
För hög slagstyrka	Ställ in slagstyrkan (kraftregulator) till en lägre nivå, se kapitel 3.4 "Testinfästning".
	Sätt in en patronremsa med en lägre laddnings-/slagstyrka, se kapitel 2.2 "Patronremsor"
Skjutspiken är för kort	Använd skjutspik som matchar materialet som bearbetas
Materialet som bearbetas är för mjukt
Skjutspiken träffar ihåligheter eller mjuka främmande objekt i materialet som bearbetas	Testa det patrondrivna verktyget någon annanstans på materialet som bearbetas
	Testa det patrondrivna verktyget på något annat material

8 Tillverkarens garanti

DEWALT förlitar sig på kvaliteten hos sina produkter och lämnar därför fackmän en mycket god garanti. Garantin utgör blott ett tillägg och påverkar inte dina rättigheter som anges i ditt avtal som fackman eller din lagstadgade rättigheter som privatperson eller lekmannamässig användare av enheten. Garantin gäller inom medlemsländernas territorium i Europeiska unionen och den Europeiska frihandelssammanslutningen.

Fullständig garanti i ett år

Om din D EWALT-produkt drabbas av defekt till följd av material eller tillverkningsfel inom 12 månader efter inköpet garanterar D EWALT kostnadsfritt byte av samtliga defekta delar eller kostnadsfritt byte av enheten (efter vårt gottfi nnande) under följande villkor:

– Produkten har inte hanteras på ett felaktigt sätt,
– Produkten har utsatts för normalt slitage,
– Inget försök att reparera enheten har gjorts av icke auktoriserade personer,
– Inköpsbevis kan uppvisas,
– Produkten returneras i sin originalförpackning.

För att skicka in ett garantianspråk, kontakta en DEWALT servicepartner i ditt område (vars adress återfi nns i DEWALT-katalogen) eller kontakta det DEWALT-kontor som återfi nns i denna bruksanvisning. En lista över auktoriserade DEWALT-kundserviceverkstäder och mer information om vår kundservice fi nns på webben, se: www.2helpU.com.

9 Överensstämmelseförsäk- ran

I enlighet med maskindirektivet 2006/42/EC

Produkt: Patrondrivet verktyg

Ifrågavarande produkt uppfyller bestämmelserna i maskindirektivet 2006/42/EG samt den harmoniserade standarden EN 15895.

Undertecknad ansvarar för sammanställningen av den tekniska dokumentationen och tillhandahåller denna deklaration för D EWALT.

För mer information, vänligen kontakta DEWALT på följande adress. För ytterligare adressinformation, se baksidan av denna bruksanvisning.

10 C.I.P. Bekräftelse av godkännande

DEWALT-enhet PA3500 är typgodkänd och systemtestad. Den fyrkantiga godkännandesymbolen innehåller det registrerade godkännandenumret "PTB S 824". Därmed garanterar DEWALT att enheten motsvarar den godkända typen.

Otillåtliga defekter som upptäcks vid användningen bör rapporteras till myndigheten som utfärdat godkännandet (PTB Braunschweig) och även till Permanent International Commission (Commission Internationale Permanente pour l'Épreuve des Armes à Feu Portatives), Avenue de la Renaissance 30, B-1000 Bryssel (Belgien).

Godkännande av teknisk enhet bestående av typgodkänt verktyg och specifi cerad patron i ett magasin dokumenteras genom systemgodkännande. Testcertifi katnummer för respektive systemgodkännanden listas i följande tabell:

DEWALTpatronremsor förPA3500	PTBSystemgodkän-nandets testcertifi kat-nummer
DEWALT 6,8/11(.27 kal.), grön	PTB Sy 824 DW 13
DEWALT 6,8/11(.27 kal.), gul	PTB Sy 824 DW 14
DEWALT 6,8/11(.27 kal.), röd	PTB Sy 824 DW 16
