MANUAL DE UTILIZADOR SP 16.000 Dual Kärcher

Indicações gerais 36

Utilização prevista 36

Níveis de perigo 37

Protecção do meio ambiente 37

Acessórios e peças sobressalentes.... 37

Volume do fornecimento 37

Garantia 37

Descrição do aparelho 37

Arranque 37

Operação 38

Conservação e manutenção 39

Transporte.... 39

Armazenamento.... 39

Ajuda com avarias.... 39

Dados técnicos.... 40

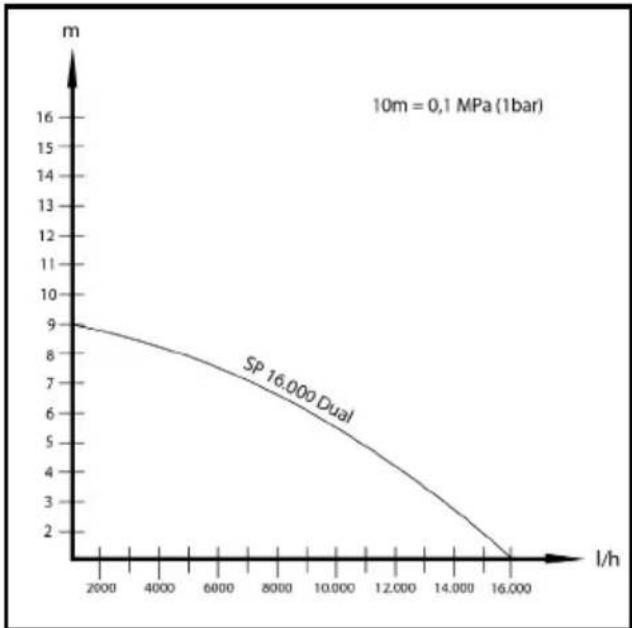

Optimização do caudal de bombagem.... 41

Declaração de conformidade UE 41

Indicações gerais

Antes da primeira utilização do aparelho leia o manual de instruções original e os avisos de segurança que o acompa-

nham. Proceda em conformidade.

Conserve as duas folhas para referência ou utilização futura.

Utilização prevista

Utilize o aparelho exclusivamente na habitação privada. Utilização para os fins previstos:

• Escoamento de água de partes dos edifícios durante inundações
• Transferência e bombagem a partir de recipientes
• Escoamento de água de fontes e poços
• Bombear água doce de barcos e iates

Avisos relativos ao funcionamento, ver capítulo Operação.

Perigo de vida e danos ao bombear substâncias explosivas, inflamáveis ou inapropriadas!

As substâncias inflamáveis ou explosivas podem incendiar-se ou explodir.

As substâncias impróprias podem danificar a bomba.

Não bombear líquidos ou gases explosivos, inflamáveis ou corrosivos (por exemplo, combustíveis, petróleo, nitrato diluído) e não bombear gorduras, óleos, água salgada ou águas residuais de instalações sanitárias ou água com um caudal inferior ao da água limpa.

• Água doce até ao grau de sujidade indicado, tamanho máximo das partículas, ver capítulo Dados técnicos.
• Água de piscina com doseamento de aditivos para os fins previstos
• Solução básica de lavagem, por exemplo, de máquinas de lavar com fugas. Em seguida, enxaguar e limpar a bomba com água doce limpa, ver capítulo Enxaguar e limpar.
• A temperatura dos líquidos bombeados deve estar entre 5 °C e 35 °C

Utilização incorrecta

ADVERTÊNCIA

Risco de danos devido à geada!

A operação durante a geada pode danificar o aparelho. Um aparelho que não esteja completamente vazio pode ficar avariado devido à geada.

Não utilize o aparelho em condições de geada.

Proteger o aparelho da geada.

ADVERTÊNCIA

Perigo de danos durante a operação contínua!

O aparelho não é adequado para uma operação contínua ininterrupta.

Não opere o aparelho de forma contínua durante longos períodos (por exemplo, operação de circulação contínua em pequenos lagos) ou como instalação estacionária (por exemplo, como uma unidade de elevação, bomba de fonte).

Aviso

O fabricante não se responsabiliza por eventuais danos resultantes da utilização ou operação incorrecta do aparelho.

Níveis de perigo

⚠PERIGO

- Aviso de um perigo iminente, que pode provocar ferimentos graves ou morte.

ATENÇÃO

- Aviso de uma possível situação de perigo, que pode provocar ferimentos graves ou morte.

△CUIDADO

- Aviso de uma possível situação de perigo, que pode provocar ferimentos ligeiros.

ADVERTÊNCIA

- Aviso de uma possível situação de perigo, que pode provocar danos materiais.

Protecção do meio ambiente

Os materiais de empacotamento são recicláveis. Elimine as embalagens de acordo com os regula- mentos ambientais.

Os aparelhos eléctricos e electrónicos contêm materiais recicláveis de valor e, com frequência, componentes como baterias, acumuladores ou óleo que, em caso de manipulação ou recolha errada, podem representar um potencial perigo para a saúde humana e para o ambiente. Estes componentes são necessários para o bom funcionamento do aparelho. Os aparelhos que apresentem este símbolo não devem ser recolhidos no lixo doméstico.

Avisos relativos a ingredientes (REACH)

Pode encontrar informações actualizadas acerca de ingredientes em: www.kaercher.com/REACH

Acessórios e peças sobressalentes

Ao utilizar apenas acessórios originais e peças sobressalentes originais, garante uma utilização segura e o bom funcionamento do aparelho.

Informações acerca de acessórios e peças sobressalentes disponíveis em www.kaercher.com.

Volume do fornecimento

O volume do fornecimento do aparelho está indicado na embalagem. Ao abrir a embalagem, confirme a integralidade do conteúdo. Caso faltem acessórios ou em caso de danos de transporte informe o seu fornecedor.

Garantia

Em cada país são válidas as condições de garantia transmitidas pela nossa sociedade distribuidora responsável. Trataremos de possíveis avarias no seu aparelho no âmbito do prazo da garantia, sem custos, desde que estas tenham origem num erro de material ou de fabrico. Em caso de garantia, contacte o seu revendedor ou a assistência técnica autorizada mais próxima, apresentando o talão de compra.

(endereço consultar o verso)

Descrição do aparelho

Consulte as figuras nas páginas de gráficos Figura A

① Pega de transporte
2 Cabo de ligação à rede com ficha
③ Dispositivo de ventilação automática
④ Ligação de mangueira Quick-Connect

⑤ Peça de ligação à bomba G 1 ½ (ligação de man-gueira 1", 1 ¼" e 1 ½" e rosca G 1 ½)

⑥ Peça de ligação à bomba G 1 (ligação de man-gueira 3/4" e 1" e rosca G 1)

⑦*Válvula de retenção

⑧ União de rosca G 1

⑨ Bocal de ligação (rosca G 1 ½)

⑩ Ajuste do cesto filtro

⑪ Cesto filtro

⑫Bloqueio (interruptor de flutuador)

⑬Regulação em altura (interruptor de flutuador)

⑭Interruptor de flutuador

*Não incluída no volume do fornecimento.

Arranque

⚠PERIGO

Perigo de choque elétrico e de ferimentos!

O aparelho contém componentes elétricos e mecânicos.

Desligue sempre o aparelho da alimentação elétrica antes da montagem, desmontagem ou limpeza.

Aviso

Quanto mais curto o comprimento da mangueira e maior o diâmetro da mangueira, maior o caudal da bomba.

Para evitar o entupimento da bomba, utilizar um pré-filtro em mangueiras com diâmetro inferior a 1 ¼".

A ligação da bomba está equipada com um sistema de encaixe (Quick-Connect).

O bocal de ligação com a peça de ligação à bomba G 1 ½ e a união de rosca G1 são fornecidos desmontados com o aparelho.

Aviso

Mangueiras com um diâmetro de 1", 1 ¼" e 1 ½" podem ser ligadas à peça de ligação à bomba G 1 ½.

De modo a desenvolver o tamanho desejado das partículas, deverá ser selecionado um diâmetro de mangueira suficientemente grande e a peça de ligação à bomba G 1½ na ranhura deverá ser encurtada em conformidade. Mesmo com partículas de reduzidas dimen-

sões, é recomendado um diâmetro de mangueira maior, permitindo assim um maior volume de débito.

Ligar a mangueira à bomba utilizando uma mangueira 1", 1 ¼" ou 1 ½":

1 Aparafusar a peça de ligação à bomba G 1 ½ no bocal de ligação.
2 Colocar a abraçadeira da mangueira sobre a man-queira.
3 Colocar a mangueira sobre a peça de ligação à bomba G 1 ½ e fixá-la com uma abraçadeira para mangueira.
4 Inserir o bocal de ligação no Quick-Connect.

Figura B

Figura C

Ligar a mangueira à bomba utilizando uma mangueira 34 " ou 1":

1 Enroscar a união de rosca G 1 no bocal de ligação. Figura B
2 Montar o acessório especial Peça de ligação à bomba G 1 (6.997-359.0 Peça de ligação à bomba G 1 (33,3 mm) incl. válvula de retenção - não incluída no volume de fornecimento) na união de rosca G 1:
a Colocar a válvula de retenção na união de rosca G 1 de modo a que a inscrição "UP" seja legível.
b Enroscar a peça de ligação à bomba G 1 na união de rosca G 1.

3 Colocar a abraçadeira da mangueira sobre a mangueira.

4 Colocar a mangueira sobre a peça de ligação à bomba G 1 e fixá-la com uma abraçadeira para mangueira.

5 Inserir o bocal de ligação no Quick-Connect.

Figura C

Montar / imergir bomba:

1 Inserir o ajuste de altura do interruptor do flutuador no bloqueio.

Figura D

2 Colocar a bomba de forma estável sobre piso firme no líquido a bombear ou imergi-la por meio de uma corda presa à pega de transporte.

Aviso

A área de aspiração não pode estar bloqueada por contaminações. Se o chão estiver lamacento, colocar a bomba sobre um tijolo ou similar. Certifique-se de que a bomba está horizontal. Não transportar a bomba no cabo ou na mangueira.

Operação

⚠PERIGO

Perigo de vida devido a choque elétrico.

Existe perigo de vida devido a choque elétrico ao tocar nas partes vivas.

Durante a operação, não tocar na corda fixada à pega de transporte ou quaisquer objetos que estejam em contacto com o líquido bombeado (por exemplo, condu- tas salientes no líquido bombeado, balaustradas) e não colocar as mãos no líquido bombeado.

Dispositivo de ventilação automática

1. Com um nível baixo de líquidos, é possível que o ar aspirado ou o ar existente na bomba escape pelo dispositivo de ventilação automática. Pode sair líquido juntamente com o ar.
   Se a bomba tiver problemas de aspiração quando o nível de líquido estiver baixo, desligue e ligue-a repetidamente para ajudar no processo de aspiração. Figura E

Ajuste do cesto filtro

O cesto filtro pode ser operado em 2 posições.

Figura F

	Bombagem de água limpa e suja.Recomenda-se este ajuste do cesto filtro para dar início ao processo de bombagem, uma vez que o caudal de bomba está no máximo.
	Aspiração planaCom este ajuste do cesto filtro, é possível realizar uma aspiração plana até 1 mm do nível de líquidos residuais no funcionamento manual.

1. Colocar a bomba no chão.
2. Prender a bomba entre os pés e agarrar pela pega de transporte.
3. Desengatar o cesto filtro rodando a pega para a direita.
4. Colocar o cesto filtro na posição desejada.
5. Engatar o cesto filtro rodando a pega para a esquerda.

Funcionamento automático

1. Ajustar o interruptor de flutuador por cima da regulação em altura e o comprimento do cabo entre o interruptor de flutuador e o bloqueio.

Aviso

Ajustar sempre o interruptor de flutuador para a posição superior se a bomba for operada sem supervisão, de forma a garantir que a bomba se desliga em segurança.

Figura G

Se o interruptor de flutuador for ajustado para a posição inferior, ajustar o comprimento do cabo entre o interruptor de flutuador e o bloqueio para 2,5 cm, ver marcação no cabo.

Figura H

1. Colocar o cesto filtro na posição "Bombagem de água limpa e suja", ver capítulo Ajuste do cesto filtro.
2. Ligar a ficha de rede à tomada.

Aviso

No funcionamento automático, o interruptor de flutuador comanda o processo de bombagem automaticamente. A bomba liga-se assim que o interruptor de flutuador atinge o nível de activação, através da subida do nível do líquido.

A bomba desliga-se assim que o interruptor de flutuador atinge o nível de desativação, através da descida do nível do líquido. Certificar-se de que o interruptor de flutuador pode deslocar-se livremente.

Aviso

As alturas dos interruptores variam consoante:

• A posição do interruptor de flutuador.
• O comprimento do cabo entre o interruptor de flu-tuador e o bloqueio.
  O comprimento do cabo tem de ser, no mínimo, de 2,5 cm. Recomenda-se que mantenha o comprimento ajustado do cabo. Para indicação da altura dos interruptores, ver capítulo Dados técnicos.

Funcionamento manual

Aviso

No funcionamento manual, a bomba fica ligada.

O nível de líquido residual especificado (ver capítulo Dados técnicos) só pode ser alcançado durante a operação manual.

1. Fixar o interruptor do flutuador no bloqueio apontando para cima.

Figura I

1. Mover o cesto filtro para a posição desejada, dependendo do nível do líquido (ver capítulo Dados técnicos e Ajuste do cesto filtro).

ADVERTÊNCIA

Perigo de danos em caso de funcionamento a seco!

O funcionamento a seco leva a um aumento do desgaste da bomba.

Não deixar a bomba sem supervisão durante o funcionamento manual.

Em caso de funcionamento a seco, desligar imediata-mente a ficha da tomada.

1. Retirar a ficha de rede da tomada. O aparelho para.

ADVERTÊNCIA

Perigo de danos!

Perigo de danos devido a sujidade ou aditivos secos. Lave e limpe o aparelho imediatamente após cada utilização.

1. Se tiver sido bombeado líquido sujo ou com aditivos, enxagúe e limpe o aparelho imediatamente após o fim da operação, ver capítulo Enxaguar e limpar.

2. Esvaziar o aparelho e os acessórios e deixá-los secar.

Conservação e manutenção

⚠PERIGO

Perigo de choque elétrico e de ferimentos!

O aparelho contém componentes elétricos e mecânicos.

A limpeza e manutenção por parte do utilizador não devem ser realizadas por crianças sem supervisão.

Enxaguar e limpar

ADVERTÊNCIA

Perigo de danos!

Perigo de danos devido a sujidade ou aditivos secos. Lave e limpe o aparelho imediatamente após cada utilização.

1 Se tiver sido bombeado líquido sujo ou líquido com aditivos, o aparelho deve ser enxaguado posteriormente: Utilizar o aparelho para bombear água doce limpa sem aditivos até que toda a contaminação ou aditivos tenham sido expelidos para fora da unidade.

⚠PERIGO

Perigo de choque elétrico e de ferimentos!

O aparelho contém componentes elétricos e mecânicos.

Desligue sempre o aparelho da alimentação elétrica antes da montagem, desmontagem ou limpeza.

2 Retirar a ficha de rede da tomada.

3 Premir a tecla do Quick-Connect e remover os bocais de ligação.

Figura C

4 Se necessário, remover os resíduos da mangueira e no Quick Connect.

5 Limpar o exterior do aparelho com um pano macio e limpo, e água doce limpa.

6 Esvaziar o aparelho e os acessórios e deixá-los secar.

Manutenção

O aparelho não necessita de manutenção.

Transporte

Transporte manual

△CUIDADO

Perigo de ferimentos por tropeçar!

Existe o risco de ferimentos por tropeçar em cabos e mangueiras soltas.

Tenha cuidado com os cabos e mangueiras ao mover o aparelho.

1. Pegar no aparelho pela pega de transporte e transportá-lo.

Transporte em veículos

ATENÇÃO

Perigo de lesões, perigo de dano!

Tenha em atenção o peso do aparelho ao transportá-lo. Acondicione ou fixe o aparelho de acordo com as directivas aplicáveis, para que não se desloque nem seja projectado durante o transporte.

1. Ao transportar o aparelho em veículos, protegê-lo contra deslizamento e tombo, de acordo com as directivas em vigor.

Armazenamento

ADVERTÊNCIA

Um aparelho que não esteja completamente vazio pode ser danificado por geada.

Esvazie completamente o aparelho e os acessórios antes de os guardar.

Proteger o aparelho da geada.

Guarde o aparelho num local sem gelo e não ao ar livre.

△CUIDADO

Perigo de lesões e danos!

O aparelho pode tombar em superfícies inclinadas.

Considere o peso do aparelho para o respectivo arma- zenamento.

1. Evvaziar completamente a bomba e os acessórios.

2. Deixar secar a bomba e os acessórios.

3. Guardar a bomba num local livre de geadas.

Ajuda com avarias

As avarias têm, geralmente, causas simples que podem ser corrigidas por si com a ajuda do seguinte resumo. Em caso de dúvida ou no caso de se tratar de uma avaria não mencionada aqui, contacte o serviço de assistência técnica autorizado.

Erro Causa Reparação
A bomba funciona, mas não bombeia	Há ar na bomba. 1. Desligar e voltar a ligar	a ficha de rede à to-mada várias vezes até que o líquido seja aspirado.
	A área de aspiração está obstruída. 1. Retirar a ficha de rede da tomada.2. Limpar a área de aspiração.
	O nível de líquidos é demasiado baixo no funcionamento manual.	1. Mergulhar a bomba o mais profundo possi-vel no caudal dos líquidos, ver capítulo Operação.
A bomba não arranca ou pára de repente durante a operação	A alimentação eléctrica está interrompi-da.	1. Verificar os fusíveis e as ligações eléctri-cas.
	O interruptor de protecção térmica desli-gou a bomba devido ao sobreaqueci-mento.	1. Retirar a ficha de rede da tomada.2. Deixar a bomba arrefecer.3. Remover as partículas de sujidade da área de aspiração.4. Limpar a área de aspiração.5. Evitar o funcionamento a seco da bomba.
	As partículas de sujidade bloqueiam a área de aspiração.	1. Retirar a ficha de rede da tomada.2. Limpar a área de aspiração.
O caudal de bomba dimi-nui	A área de aspiração está obstruída. 1. Retirar a ficha de rede da tomada.2. Limpar a área de aspiração.
O caudal de bomba é de-masiado pequeno	A altura manométrica máxima foi ultra-passada.O diâmetro de mangueira e o compri-mento de mangueira estão seleciona-dos incorrectamente.	1. Respeitar a altura de bombagem máxima,ver capítulo Dados técnicos.2. Se for necessário selecionar um diâmetro de mangueira superior ou um comprimento de mangueira inferior, ver capítulo Optimi-zação do caudal de bombagem.
Não é possível abrir ou fechar o Quick-Connect	O sistema de ligação está sujo. 1. Remover o clipe.2. Limpar o clipe.3. Montar o clipe.
Não é possível mover o cesto filtro	O cesto filtro está sujo. 1. Soltar os parafusos de travamento com uma chave de parafusos.2. Remover o cesto filtro.3. Limpar o cesto filtro.4. Montar o cesto filtro.

Dados técnicos

		SP 16.000 Dual
Ligação eléctrica
Tensão da rede V 230-240
Frequência de rede Hz 50
Potência nominal W	550
Características do aparelho
Caudal de bombagem (máx.)	l/h	16.000
Pressão (máx.)	bar 0,9
Altura de bombagem (máx.)	m	9
Profundidade de imersão (máx.)	m	7
Tamanho das partículas (máx.) dos caudais dos líquidos permitidos	mm	20
Funcionamento automático
Nível de activação interruptor de flutuador (bloqueio na posição superior)	mm	255-310
Nível de desactivação interruptor de flutuador (bloqueio na posição superior)	mm	115-220
Nível de activação interruptor de flutuador (bloqueio na posição inferior)	mm	155-210

Nível de desactivação interruptor de flutuador (bloqueio mm 40-120 na posição inferior)

Funcionamento manual

Nível mínimo de líquidos bombagem de água limpa ou mm 60 suja

Nível de líquidos residuais bombagem de água limpa ou mm 25 suja

Nível mínimo de líquidos aspiração plana mm 40

Nível de líquidos residuais aspiração plana mm 1

Medidas e pesos

Peso (sem acessórios) kg 5,0

Cabo de rede

Comprimento do cabo m 10

Aviso

Motivo da excepção de acordo com o Regulamento (UE) 2019/1781 Anexo I, Parte 2, n.º 12: j)

Reservados os direitos a alterações técnicas!

Optimização do caudal de bombagem

O caudal de bombagem é tanto maior:

• quanto mais baixa for a altura de bombagem.
• quanto maior for o diâmetro de mangueira utilizada.
• quanto mais curta for a mangueira utilizada.
• quanto menor for a perda de pressão provocada pelo acessório ligado.

Declaração de conformidade UE

Declaramos pelo presente que as referidas máquinas, em virtude da sua concepção e tipo de construção, bem como do modelo colocado por nós no mercado, estão em conformidade com os requisitos de saúde e segurança essenciais e pertinentes das directivas da União Europeia. Em caso de realização de alterações na máquina sem o nosso consentimento prévio, a presente declaração fica sem efeito.

Produto: Bomba

Tipo: 1.645-xxx

Directivas da União Europeia pertinentes 2014/35/UE

2014/30/UE
2011/65/UE
2009/125/CE

Regulamento(s) aplicável/aplicáveis

(UE) 2019/1781

Os signatários actuam em nome e em procuração do

Conselho de Administração.

Mandatário da documentação:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Alemanha)

Tel.: [phone]

Fax: [phone]

Winnenden, 01/06/2021

Indhold
