Tipo de produto	Coifa de cozinha de parede
Marca	Falmec
Modelo	Mizar 90
Largura	90 cm
Número de velocidades	4 (velocidade 1, 2, 3 e intensiva)
Comando	Eletrônico tátil
Iluminação	Spots LED de alta eficiência
Filtros metálicos antigordura	Laváveis (a cada 30 horas de uso)
Filtro de carvão ativado	Substituição a cada 3-4 meses (conforme uso)
Função Timer	Desligamento automático após 15 minutos
Alarme de saturação dos filtros	Indicador luminoso vermelho fixo
Versão	Evacuação externa ou recirculação interna
Distância mínima acima de uma placa de cozimento a gás	65 cm (pode ser reduzida conforme norma EN60335-2-31)
Alimentação elétrica	230 V ~ 50 Hz (consultar a placa de identificação)
Potência máxima do motor	800 m³/h (conforme versão)
Peso	Aproximadamente 18 kg
Material	Aço inoxidável escovado
Limpeza externa	Pano úmido com detergente neutro ou álcool desnaturado
Segurança	Aterramento obrigatório, disjuntor acessível
Peças de reposição	Filtros metálicos, filtros de carvão, spots LED
Garantia	Fabricante (consultar o revendedor)

Perguntas frequentes - Mizar 90 FALMEC

Como instalar a coifa Falmec Mizar 90?

A instalação deve ser realizada por um profissional qualificado. Fixe primeiro a barra de suporte na parede na altura adequada, pendure a coifa, em seguida faça a conexão elétrica e o duto de evacuação ou prepare a versão filtrante. Siga as instruções detalhadas do manual.

Qual deve ser a distância mínima entre a coifa e a placa de cozimento?

Para uma placa de cozimento a gás, a distância mínima é de 65 cm entre a parte mais alta do aparelho de cozimento e a parte mais baixa da coifa. Essa distância pode ser reduzida conforme a norma EN60335-2-31. Respeite sempre as instruções da placa de cozimento se elas indicarem uma distância maior.

Como limpar os filtros metálicos antigordura?

Os filtros metálicos devem ser lavados a cada 30 horas de uso (indicado por uma luz vermelha fixa). Deixe-os de molho por cerca de 1 hora em água fervente com detergente para louças, enxágue cuidadosamente e deixe secar antes de remontá-los. A lavagem na lava-louças é possível em baixa temperatura (máx. 55°C).

Quando e como substituir o filtro de carvão ativado?

O filtro de carvão ativado não se lava e deve ser substituído a cada 3 a 4 meses conforme a frequência de uso. Para substituí-lo, remova primeiro os filtros metálicos, em seguida siga as instruções H do manual para acessar o filtro de carvão e trocá-lo.

Como usar a função Timer da coifa?

Com o motor em funcionamento, pressione o botão Timer. A função é ativada e a coifa desligará automaticamente após 15 minutos. Uma luz vermelha piscando indica que o Timer está ativo. Você pode cancelar a função pressionando novamente o botão ou mudando de velocidade.

O que significa a luz vermelha fixa no painel de comando?

A luz vermelha fixa indica o alarme de saturação dos filtros metálicos. Isso significa que os filtros antigordura precisam ser limpos. Após lavá-los e remontá-los, mantenha o botão Timer pressionado por 3 segundos para redefinir o alarme.

Posso usar a coifa em versão recirculação sem evacuação externa?

Sim, a coifa pode funcionar em versão filtrante. Nesse caso, certifique-se de que os filtros de carvão ativado estejam instalados e remova a válvula de retenção se presente. O ar é purificado pelos filtros e depois reinserido na cozinha.

Como substituir os spots LED da coifa?

Desconecte primeiro a coifa. Para substituir um spot LED, siga as instruções da figura I na página 6 do manual. Use lâmpadas de reposição originais e chame um profissional se necessário.

O que fazer em caso de mau funcionamento da coifa?

Se o cabo de alimentação ou um componente estiver danificado, desconecte a coifa e não a utilize. Contate o revendedor ou uma central de assistência autorizada para reparo. Não tente reparar o aparelho você mesmo e exija peças de reposição originais.

Como desligar o alarme dos filtros após limpá-los?

Após a limpeza dos filtros metálicos, mantenha o botão Timer pressionado por 3 segundos. A luz vermelha fixa se apagará e o contador de horas será zerado.

MANUAL DE UTILIZADOR Mizar 90 FALMEC

SMALTIMENTO A FINE VITA

O trabalho de instalação deve ser efetuado por instaladores competentes e qualificados, segundo as indicações do presente manual e as normas em vigor.

• Antes de instalar a coifa, é necessário controlar a integridade e a funcionalidade de todas as suas partes e, em caso de anomalias, não efetuar a instalação e contactar o Revendedor.
• Se não foi identificado um defeito estético, a coifa não deve ser instalada; colocá-la em sua embalagem original e contactar o revendedor. Não serão aceitas reclamações por defeitos estéticos antes da instalação da coifa.
• Durante a instalação, utilize sempre os equipamentos de proteção individual (por exemplo: calçados de prevenção de acidentes) e adote comportamentos prudentes e corretos.
• O kit de fixação (parafusos, buchas e suportes) fornecido com a coifa pode ser utilizado somente em paredes de alvenaria: se for necessário instalar a coifa em paredes de material diverso, avaliar outros sistemas de fixação considerando a resistência do muro e o peso da coifa (indicado na pág. 2).
• Considerar que a instalação com sistemas de fixação diversos daqueles que foram fornecidos ou não em conformidade pode comportar riscos elétricos ou de vedação mecânica.
• Não modificar a estrutura elétrica, mecânica e funcional da aparelhagem.
• Não instalar a coifa em ambientes externos e não expô-la aos agentes atmosféricos (chuva, vento, etc.).
• Ao instalar as coifas em aço inox, é necessário limpá-la para remover os resíduos de cola da película de proteção e as eventuais manchas de gordura e óleos que, se não forem removidas, podem deteriorar a superfície da coifa de modo irreversível. Para esta operação, o fabricante recomenda a utilização dos toalhetes fornecidos com o equipamento, disponíveis também para a compra.

SEGURANÇA ELÉTRICA

O sistema elétrico ao qual será conectada a coifa deve estar em conformidade com as normas em vigor e obrigatoriamente possuir ligação à terra segundo as normas de segurança do País de uso; além disso, deve estar também em conformidade com as normativas europeias referentes a interferências de rádio.

Verificar se a tensão de rede corresponde àquela indicada pela placa colocada dentro da coifa. - A ficha realizada para a ligação elétrica deve ser facilmente alcançada com o aparelho instalado: se isto não for possível, instalar um interruptor geral para desconectar a coifa quando necessário, em local acessível. - Toda modificação efetuada no sistema elétrico necessária para instalar a coifa deve ser efetuada somente por um eletricista qualificado. - O comprimento máximo do parafuso de fixação da chaminé (fornecido pelo fabricante) é de 10 mm. O uso de parafusos não em conformidade com estas indicações pode causar riscos elétricos. - É perigoso modificar ou tentar modificar as características deste aparelho. Em caso de mau funcionamento do aparelho, não tentar resolver o problema, mas contactar o Revendedor ou um Centro de Assistência Autorizado para o conserto. Durante a instalação da coifa, desconectar o aparelho retirando a ficha ou atuando no interruptor geral.

SEGURANÇA DESCARGA DE FUMOS

• Não conectar o aparelho em condutos de descarga de fumos produzidos pela combustão (caldeiras, lareiras, etc.).
• Antes da instalação da coifa, certificar-se de que sejam respeitadas todas as normativas em vigor sobre a descarga do ar para o exterior.

ADVERTÊNCIAS PARA O UTILIZADOR

ADVERTÊNCIAS GERAIS

Estas advertências foram redigidas para a própria segurança e para a segurança das outras pessoas. Solicitamos a leitura atenta deste manual de instruções em todas as suas partes antes de instalar e utilizar o aparelho ou de efetuar operações de limpeza no mesmo.

• O Fabricante não se responsabiliza por eventuais danos causados direta ou indiretamente a pessoas, animais e bens materiais decorrentes da inobservância às indicações sobre a segurança descritas neste manual.
• É muito importante que este manual de instruções seja conservado com o aparelho para consultas futuras. Se o aparelho tiver que ser vendido ou transferido para outra pessoa, certificar-se de que o manual seja fornecido com ele, a fim de que o novo usuário possa ser informado sobre o funcionamento da coifa e sobre as respectivas advertências.
• O trabalho de instalação deve ser efetuado por instaladores competentes e qualificados, segundo as indicações do presente manual e segundo as normas em vigor.
• Se o cabo de alimentação ou outros componentes estiverem danificados, a coifa não deve ser utilizada. Desconectar a coifa da alimentação elétrica e contactar o Revendedor ou um Centro de Assistência Técnica Autorizada para o conserto. Exigir peças originais de reposição. Não tentar efetuar consertos e substituições: as intervenções efetuadas por pessoas não competentes e qualificadas podem provocar danos, inclusive muito graves, a pessoas e/ou bens materiais, não cobertos pela garantia do fabricante.
• Não modificar a estrutura elétrica, mecânica e funcional do aparelho. Qualquer modificação efetuada no sistema elétrico necessária para instalar a coifa deve ser efetuada somente por um eletricista qualificado.

DESTINO DE USO

• O aparelho é destinado exclusivamente para a aspiração de fumos gerados pelo cozimento de alimentos em cozinhas domésticas, não profissionais: qualquer outro tipo de uso, diverso do indicado, pode provocar danos a pessoas, bens materiais e animais domésticos, eximindo o Fabricante de qualquer tipo de responsabilidade.
• O aparelho não pode ser utilizado por crianças com idade inferior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou sem experiência ou conhecimento necessário, exceto se forem supervisionadas ou se receberam instruções referentes ao uso seguro do aparelho e compreenderam os perigos inerentes ao próprio emprego. As crianças não devem brincar com o aparelho. A limpeza e a manutenção destinada a ser efetuada pelo Utilizador não deve ser efetuada por crianças sem supervisão.

ADVERTÊNCIAS PARA O USO E A LIMPEZA

• Antes de proceder com qualquer operação de limpeza ou de manutenção, desconectar o aparelho removendo a ficha ou atuando no interruptor geral.
• Não utilizar a coifa com as mãos molhadas ou descalço.
• Quando o aparelho não for utilizado, controlar sempre se todas as partes elétricas (luzes, aspirador) estão apagadas.
• O peso máximo total de eventuais objetos posicionados ou pendurados (quando previsto) na coifa não deve superar 1,5 kg.
• Controlar as fritadeiras durante o uso: o óleo sobreaquecido pode inflamar-se.
• Não acender chamas abertas sob a coifa.
• Não preparar alimentos com chamas sob a coifa.
• Nunca utilize a coifa sem os filtros metálicos antigordura, pois, neste caso, a gordura e a sujeira depositam-se no aparelho, comprometendo o seu funcionamento.
• As partes acessíveis da coifa podem aquecer se utilizadas juntamente com aparelhos de cozimento.
• Não efetue operações de limpeza quando as partes da coifa estiverem quentes.
• Se a limpeza não for efetuada segundo as modalidades e os produtos indicados no presente manual, é possível ocorrer um risco de incêndio.
• Desconecte o interruptor geral quando o aparelho não for utilizado por períodos prolongados.

No caso de utilização simultânea de outros equipamentos (caldeiras, estufas, lareiras, etc.) alimentados a gás ou com outros combustíveis, providencie uma ventilação adequada do local no qual ocorre a aspiração dos fumos, segundo as normas vigentes.

ADVERTÊNCIAS EM CASO DE MAU FUNCIONAMENTO

Se o cabo de alimentação ou outros componentes estiverem danificados, a coifa não deve ser utilizada.

Desconecte a coifa da alimentação elétrica e contacte o Revendedor ou um Centro de Assistência Técnica Autorizado para o conserto. Exija peças originais de reposição. Não tente efetuar consertos e substituições: as intervenções efetuadas por pessoas não competentes e qualificadas podem provocar danos, inclusive muito graves, a pessoas e/ou bens materiais não cobertos pela garantia do fabricante.

O fabricante reserva-se o direito de efetuar modificações nas aparelhagens a qualquer momento e sem prévio aviso. A impressão, tradução e reprodução, mesmo parcial, deste manual são vinculadas à autorização do fabricante.

As informações técnicas, representações gráficas e as especificações presentes neste manual são meramente indicativas e não devem ser divulgadas.

O idioma original do manual é o italiano e o fabricante não se responsabiliza por erros de transcrição ou tradução.

INSTALAÇÃO

(parte reservada somente a pessoal qualificado para a montagem da coifa)

Antes de efetuar a instalação da coifa, ler atentamente o cap. "Instruções de segurança e advertências" na pág. 49.

CARACTERÍSTICAS TÉCNICAS

Os dados técnicos do aparelho estão indicados nas placas posicionadas dentro da coifa.

POSICIONAMENTO

A distância mínima entre a parte mais alta da aparelhagem para o cozimento e a parte mais baixa da coifa está indicada na fig. A pag. 4.

Geralmente, quando a coifa de cozinha é instalada sobre um equipamento a gás, essa distância deve ser de, pelo menos, 65 cm (25,6). No entanto, de acordo com uma interpretação da norma EN60335-2-31 de 11-07-2002 efetuada por TC61 (sub-clause 7,12.1 meeting 15 agenda item 10.11), a distância mínima entre o plano de cocção e a parte inferior da coifa pode ser reduzida ao valor indicado.

Se as instruções do plano de cocção a gás especificarem uma distância maior, será necessário considerá-las.

Não instalar a coifa em ambientes externos e não expô-la a agentes atmosféricos (chuva, vento, etc.).

LIGAÇÃO ELÉTRICA (PARTE RESERVADA SOMENTE AO PESSOAL QUALIFICADO PARA A LIGAÇÃO)

Antes de efetuar qualquer operação na coifa, desconectar o aparelho da rede elétrica.

Assegurar-se de que não sejam desconectados ou cortados fios elétricos na parte interna da coifa; se ocorresse esse tipo de situação, contactar o centro de assistência mais próximo. Para a ligação elétrica, contactar o pessoal qualificado.

A conexão deve ser feita em conformidade com as disposições da lei em vigor.

Antes de conectar o aparelho à rede elétrica, verificar se:

• a tensão de rede corresponde àquela indicada na placa colocada dentro da coifa;

o sistema elétrico está em conformidade com as normas em vigor e se pode suportar a carga do aparelho (consultar a placa das características técnicas posicionada no interior da coifa);

a ficha e o cabo, depois de conectados, entram em contato com partes quentes, com temperaturas superiores a 70°C

O sistema de alimentação está provido de ligação à terra eficaz, em conformidade com as normas vigentes;

• A ficha utilizada para ligação é alcançada facilmente com a aparelhagem instalada.

Alguns tipos de aparelhos podem ser dotados de cabo sem ficha; neste caso, a ficha a utilizar deve ser do tipo "normalizado", considerando que o fio amarelo-verde deve ser realizado para a instalação à terra, o fio azul deve ser realizado para o neutro e o fio marrom deve ser realizado para a fase.

Montar no cabo de alimentação uma ficha adequada para a carga e conectá-la a uma tomada de segurança adequada.

Se um aparelho fixo não estiver provido de cabo de alimentação e ficha, ou outro dispositivo que assegure a desconexão da rede elétrica, com uma distância de abertura dos contactos que permita a desconexão completa nas condições da categoria de sobretensão, estes dispositivos de desconexão devem estar previstos na rede de alimentação, em conformidade com as regras de instalação.

O cabo de terra amarelo/verde não deve ser interrompido pelo interruptor.

O fabricante declina qualquer responsabilidade se as normas de segurança não forem respeitadas.

DESCARGA DE FUMOS (parte reservada somente a pessoal qualificado para a montagem da coifa)

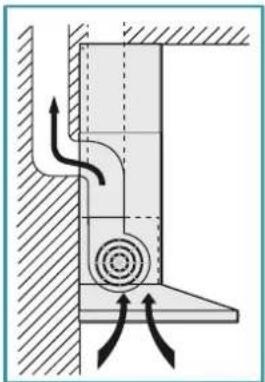

COIFA DE VERSÃO COM EVACUAÇÃO EXTERNA (ASPIRANTE)

Nessa versão, os fumos e os vapores da cozinha são direcionados para o exterior através de um tubo de descarga.

A ligação de saída de ar, saliente na parte superior da coifa, deve ser conectada com um tubo que conduz os fumos e os vapores para uma saída externa.

Não conectar o aparelho a condutos de descarga de fumos produzidos pela combustão (por exemplo: caldeiras, chaminés, etc.) e respeitar obrigatoriamente as normas em vigor sobre a descarga do ar no lado externo.

O tubo de saída de fumos deve ter:

• um diâmetro não inferior ao diâmetro da coifa;

uma leve inclinação para baixo (queda) nos traçados horizontais para evitar que, em caso de condensação, esta saia pelo exaustor.

• o número mínimo indispensável de curvas;
• comprimento mínimo indispensável (tubagens longas e com curvas diversas podem reduzir a capacidade de aspiração da coifa e originar vibrações da válvula de não retorno).

Se o tubo de saída de fumos passar por ambientes frios como o sótão, por exemplo, é possível que ocorra a formação de água de condensação. Neste caso, é necessário isolar a tubagem.

Em coifas dotadas de motor 800 m3/h será fornecida uma válvula de não retorno cuja função é impedir a troca de ar com o ambiente externo quando a coifa não estiver em função: para a montagem, consultar as instruções na pág. 4.

Quando a coifa de cozinha for utilizada contemporaneamente com outros aparelhos que utilizem gás ou outros combustíveis, o local deve dispor de ventilação suficiente, segundo as normas em vigor.

Nesta versão, devem ser retirados os filtros com carvão ativo; para a remoção, consultar as instruções na pág. 6.

Destinado para a Alemanha: quando a coifa de cozinha e os aparelhos alimentados com energia diferente daquela elétrica estão em funcionamento simultâneo, a pressão negativa no local não deverá superar 4 Pa (4x10-5 bar).

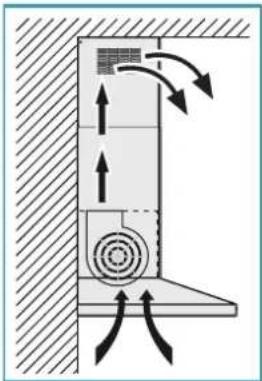

COIFA NA VERSÃO RECIRCULAÇÃO INTERNA (FILTRANTE)

Nessa versão, o ar passa através dos filtros de carvão ativado para ser purificado e reciclado no ambiente da cozinha.

Controlar se os filtros de carvão estão instalados conforme as instruções descritas na pág. 6.

Se a coifa for predisposta na versão filtrante, a válvula de não retorno não deve ser montada: removê-la se estiver instalada na ligação de saída do ar do motor (efetuar a operação ao contrário do que foi indicado nas instruções na pág. 4).

INSTRUÇÕES DE MONTAGEM (parte reservada somente a pessoal qualificado para a montagem da coifa)

Fase A pág. 4

• Apoiar na parede a barra de sustentação (S) em uma altura (H) do plano de instalação, como indicado na figura (Fig. 1). Controlar com um nível de bolha o alinhamento horizontal e marcar nas extremidades da barra de sustentação 2 pontos de perfuração (Fig. 2 - 3).
• Furar, introduzir 2 buchas de expansão de 08 mm e fixar a barra com os respetivos parafusos (V1) (Fig. 4).

O kit de fixação (parafusos, buchas e suportes) fornecido com a coifa pode ser utilizado somente em paredes de alvenaria: se for necessário instalar a coifa em paredes de material diverso, avaliar outros sistemas de fixação considerando a resistência do muro e o peso da coifa (indicado na pág. 2).

Fase B pag.4

Fixar a coifa à barra de suporte (Fig. 1). Regular o alinhamento da coifa através dos parafusos dos suportes (Fig. 2). O parafuso superior (B) regula a distância da parede, em relação ao inferior (C), o deslizamento vertical. - Para evitar o desengate da coifa devido a uma pressão de baixo para cima, fixá-la à parede com uma bucha de expansão e com o respetivo parafuso (V2) utilizando os furos presentes na parte de trás da coifa. (Fig. 3).

Fases C e D pag.4

COIFA NA VERSÃO COM EVACUAÇÃO EXTERNA (ASPIRANTE)

• Somente para versão com motor 800 m³/h: se desejar, instalar a válvula de não retorno (M) como indicado na figura C
• Conectar a ligação de saída do ar da coifa à descarga externa com uma tubagem idónea.

COIFA NA VERSÃO RECIRCULAÇÃO INTERNA (FILTRANTE)

• Controlar se os filtros de carvão ativado estão montados na coifa, em caso contrário, aplicá-los como indicado nas instruções descritas na pag.6
• Se estiver instalada, remover a válvula de não retorno montada na ligação de saída do ar da coifa (efetuar a operação contrária do que foi indicado nestas instruções na pag. 4).

Fase E pag.5

• Inserir a extensão (H) no chaminé (G) (Fig. 1) e fixar o conjunto ao corpo da coifa com os parafusos (V3), (Fig. 2).
• Em caso de versão com evacuação externa (aspirante) é possível inserir a extensão (H) com as aberturas para baixo para torná-las visíveis se as quotas de instalação assim permitirem.

Fazer deslizar o prolongamento (H) até alcançar a altura desejada (Fig. 1). - Seguir as indentações na fig. 2, registrar uma LINHA na parede para posicionar corretamente o suporte (L). Posicionar o suporte (L) na parede seguindo a linha tracejada, controlar com um nivelador de bolha o alinhamento horizontal e sinalizar nas extremidades 2 pontos de perfuração (Fig. 3). Furar, introduzir 2 buchas de expansão de 6 mm e fixar o suporte (L) com os respetivos parafusos (V4) (Fig. 4). - Aparafusar com os parafusos (V5) a extensão (H) ao suporte (L) (Fig. 5). - Alimentar eletricamente a coifa respeitando as normas em vigor.

FUNCIONAMENTO

QUANDO LIGAR E DESLIGAR A COIFA?

Ligar a coifa pouco antes de iniciar a cozinhar: isto favorece o fluxo de ar para direcionar fumos e vapores para a superfície de aspiração. No final do cozimento, deixar em funcionamento a coifa até que todos os vapores e odores sejam completamente aspirados ou então, através da função Temporizador, é possível configurar o desligamento automático da coifa, após os 15 minutos de funcionamento.

QUE VELOCIDADE ESCOLHER?

A primeira velocidade utiliza-se para manter o ar limpo com baixos consumos de energia elétrica, a segunda velocidade utiliza-se em condições normais e a terceira velocidade utiliza-se em presença de odores e vapores.

QUANDO LAVAR OU TROCAR OS FILTROS?

A coifa possui dois tipos diversos de filtros: os filtros metálicos (que podem ser lavados) e aqueles de carvão ativo (não laváveis). Os primeiros devem ser limpos a cada 30 horas de uso (na versão com botoeira eletrónica, a luz vermelha acesa de modo fixo indica que é necessário lavá-los) e os segundos devem ser substituídos a cada 3 ou 4 meses, em função do uso da coifa. Para obter ulteriores informações, consultar o cap. "Manutenção" na pág. 54.

UTILIZAÇÃO DA BOTOEIRA MECÂNICA

OFF	1	2	3	600 m³/h
Botão luz Pressionar a tecla para acender (tecla pressionada) ou apagar (tecla sa-liente) a luz da coita.	1	Botão 1: Pressionar a tecla (tecla pressionada) para actionar ou configurar o motor na velocidade minima.
	2	Botão 2: Pressionar a tecla (tecla pressionada) para actionar ou configurar o motor na velocidade média.
OFF Botão OFF Pressionar a tecla para deslaggar o motor.	3	Botão 3: Pressionar a tecla (tecla pressionada) para actionar ou configurar o motor na velocidade Tmaxima.

UTILIZAÇÃO DA BOTOEIRA ELETRÔNICA

800 m²/h
Temporização/Alarme dos filtros Este botão, com o motor ativo em qualquer velocidade, ativa a função Temporizador: esta função determina o desigamento automatico da coifa às 15 minutos deestrutura. A atraiçao da função é sina- lizada pela luz VERMELHA intermitente. Com a função Temporização aliva, a coífa pode ser deslagada pelo usual- no a quando momento pressionando a teça : a função é desati- vada automaticamente e apaga-se a luz VERMELHA. Se a velocidade for modificada com a função TEMPORIZADOR ativa, esta ultima sera desativada automaticamente. O acendimento da luz VERMELHA de modo fixo sininatiza o alarmé filtró de gorduras: este alarmé àsia que é necessário lavar os filtros metaú- cos antigordura (o alarmé ativa se apôs circa 30 horas de uso). Após a limpeza dos filtros, para desativar o alarmé e para apagar os contadores, manter pressionada a teça por 3 segundos. Para a montagem e desmontagem dos filtros metálicos antigordura, consulitar as instruções do desenhox na pãg.6.	+	Botão modalidade (ON/OFF) Pressionar a teclá para ligar (ou desligar) o motor da coífa, que ativa-se na ultima velocidade selecionada antes do desigamento anterior (fun- ção com a velocidade desejada). Se desejar utilize uma velocidade diversa, configura-na utilizes as teclas + e- .
	+	Botão + Pressionando a teclá é AUGmente a velocidade do motor. As velocida- des 1, 2 e 3 são visualizadas pelo n° de LEDs acessos, exceto o LED luz e temporizador. Nas versões com 4 velocidades, a teclá + aparente uma luz intermi- tente: a 4° velocidade, ou intensiva, é temporizada e après 7 minutos, o motor passa automaticamente para a 3° velocidade.
	-	Botão - Pressionando a teclá é reduzira a velocidade do motor. As velocidas 1, 2 e 3 são visualizadas pelo n° de LEDs acessos, exceto o LED luz e temporizador.
	+	Botão Luz ON: luz apagada (botão iluminado) OFF: luz apagada

ILUMINAÇÃO

A coifa é provida de iluminação com lâmpadas a LED de alta eficiência, baixo consumo e duração muito elevada em condições de utilização normal.

Se for necessário substituir a lâmpada a LED, seguir as instruções ilustradas na figura ] na pág.6.

MANUTENÇÃO

Antes de proceder com qualquer operação de limpeza ou manutenção, desconectar o aparelho removendo a ficha ou atuando no interruptor geral.

Uma manutenção constante garante um bom funcionamento e um bom rendimento no decorrer do tempo.

Atenção especial deve ser dedicada aos filtros metálicos antigordura e aos filtros de carvão ativado. Efetivamente, a limpeza frequente dos filtros e dos seus

suportes garante que na coifa não se acumulem gorduras que são perigosas porque podem provocar incêndio.

LIMPEZA EXTERNA

É recomendável limpar as superfícies externas da coifa a cada 15 dias, pelo menos, para evitar que as substâncias oleosas ou gordurosas possam danificar as superfícies em aço. Para a limpeza da coifa, realizada em aço escovado, o fabricante aconselha o uso de lenços úmidos "Magic Steel". Como alternativa, a limpeza deve ser efetuada com um pano úmido com pouco detergente neutro líquido ou álcool desnaturado. Para terminar a limpeza, enxaguar cuidadosamente e secar com panos macios.

Não utilizar muita água nas proximidades da botoeira e dos dispositivos de iluminação para evitar que a umidade atinja as partes eletrônicas. Não utilize detergentes que contenham substâncias abrasivas, ácidas ou corrosivas e panos com superfícies ásperas, pois podem causar a deterioração irreversível da superfície da coifa.

O fabricante declina qualquer responsabilidade no caso de inobservância destas instruções.

LIMPEZA DAS PARTES INTERNAS

FILTROS METÁLICOS ANTIGORDURA

Os filtros metálicos antigordura têm a função de reter as partículas de gordura em suspensão: estas últimas, depositadas nos filtros, alimentam as eventuais chamas soltas durante o cozimento, gerando odores pouco agradáveis e comprometendo a passagem do ar e reduzindo a capacidade de aspiração da coifa.

Por estes motivos, aconselha-se lavar frequentemente os filtros metálicos (pelo menos uma vez por mês) deixando-os de molho por aproximadamente 1 hora em água fervente e detergente para pratos, evitando dobras. Não utilize detergentes corrosivos, ácidos ou alcalinos. Enxaguá-los com atenção e aguardar que estejam bem secos antes de montá-los novamente.

É permitido lavar na máquina de lavar, mas podem ocorrer manchas escuras no material dos filtros: para reduzir este inconveniente, utilizar lavagens com baixas temperaturas (55°C máx.)

Para extrair os filtros metálicos antigordura, atuar no puxador (consultar as instruções G na pág. 6). Para a inserção, inverter a operação.

FILTROS DE CARVÃO ATIVADO

Os filtros de carvão ativado têm a função de reter os odores presentes no fluxo de ar: o ar depurado para as sucessivas passagens através dos filtros é inserido na cozinha.

Os filtros de carvão ativado não podem ser lavados e devem ser substituídos aproximadamente a cada 3-4 meses (dependendo da frequência de uso da coifa). Eliminar os filtros de carvão ativado segundo as disposições em vigor no país de uso.

Para a substituição dos filtros de carvão ativado, remova os filtros metálicos antigordura (consulte as instruções presentes na pág. 6) e siga as instruções na pág. 6.

ELIMINAÇÃO NO FINAL DE VIDA ÚTIL DO APARELHO

Este símbolo presente nos produtos e/ou documentos de acompanhamento significa que os produtos elétricos e eletrônicos não devem ser misturados aos detritos domésticos em geral. Para o tratamento, recuperação e reciclagem destes aparelhos, deve-se levá-los a pontos de recolha específicos, onde serão recebidos gratuitamente. Como alternativa, em alguns países é possível restituir os produtos ao revendedor local ao adquirir um novo produto, análogo ou equivalente. A eliminação correta deste produto contribui a salvar preciosas fontes e evitar potenciais efeitos negativos para a saúde humana e para o ambiente, que podem ser causados pela eliminação inadequada de detritos. Solicitamos contactar as autoridades para obter ulteriores detalhes sobre o ponto de eliminação de materiais mais próximo de sua residência. Podem ser aplicadas multas devido à eliminação incorreta destes detritos em conformidade com a legislação nacional.

INFORMAÇÕES SOBRE A ELIMINAÇÃO EM PAÍSES DA UNIÃO EUROPEIA

A diretiva comunitária sobre aparelhos RAEE foi recebida em modo diverso em cada nação. Portanto, para eliminar este aparelho, sugerimos contactar as autoridades locais ou o Revendedor para informações sobre o método correto de eliminação.

INFORMAÇÕES SOBRE A ELIMINAÇÃO DE DETRITOS EM PAÍSES NÃO PERTENCENTES À UNIÃO EUROPEIA

Este símbolo é válido somente na União Europeia: se desejar eliminar este produto em outros países, sugerimos contactar as autoridades locais ou o revendedor para solicitar o método correto de eliminação.
