| Tipo de producto | Campana de cocina de pared |
| Marca | Falmec |
| Modelo | Mizar 90 |
| Ancho | 90 cm |
| Número de velocidades | 4 (velocidad 1, 2, 3 e intensiva) |
| Control | Electrónico táctil |
| Iluminación | Focos LED de alta eficiencia |
| Filtros metálicos antigrasa | Lavables (cada 30 horas de uso) |
| Filtro de carbón activo | Reemplazo cada 3-4 meses (según uso) |
| Función Temporizador | Apagado automático después de 15 minutos |
| Alarma de saturación de filtros | Indicador luminoso rojo fijo |
| Versión | Evacuación exterior o recirculación interior |
| Distancia mínima sobre una placa de cocción a gas | 65 cm (puede reducirse según norma EN60335-2-31) |
| Alimentación eléctrica | 230 V ~ 50 Hz (consultar la placa de características) |
| Potencia máxima del motor | 800 m³/h (según versión) |
| Peso | Aproximadamente 18 kg |
| Material | Acero inoxidable cepillado |
| Limpieza exterior | Paño húmedo con detergente neutro o alcohol desnaturalizado |
| Seguridad | Puesta a tierra obligatoria, interruptor de corte accesible |
| Piezas de repuesto | Filtros metálicos, filtros de carbón, focos LED |
| Garantía | Fabricante (consultar al distribuidor) |
Preguntas frecuentes - Mizar 90 FALMEC
Preguntas de los usuarios sobre Mizar 90 FALMEC
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Campana extractora en formato PDF gratis! Encuentra tus instrucciones Mizar 90 - FALMEC y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. Mizar 90 de la marca FALMEC.
MANUAL DE USUARIO Mizar 90 FALMEC
ES MANUAL DE INSTRUCCIONES
RU ИНСТРУКЦИЯ
PL INSTRUKCJA OBSŁUGI
NL HANDLEIDING
PT MANUAL DE INSTRUÇÕES
DK BRUGSANVISNING
SE INSTRUKTIONSBOK
FI OHJEKIRJA
NO BRUKSANVISNING
FILTRO DE CARBÓN ACTIVO
INSTRUCCIONES DE SEGURIDAD Y ADVERTENCIAS
ADVERTENCIAS PARA EL INSTALADOR
SEGURIDAD TÉCNICA
Las operaciones de instalación deben efectuarlas instaladores competentes y cualificados, siguiendo lo indicado en este manual y respetando las normas en vigor.
- Antes de instalar la campana controle la integridad y funcionalidad de cada una de sus partes: si se notan anomalías no realice la instalación y póngase en contacto con el revendedor.
- No instale la campana si detecta un defecto estético; vuélvala a colocar en su embalaje original y póngase en contacto con el revendedor. Una vez instalada la campana no se aceptará ninguna reclamación por defectos estéticos.

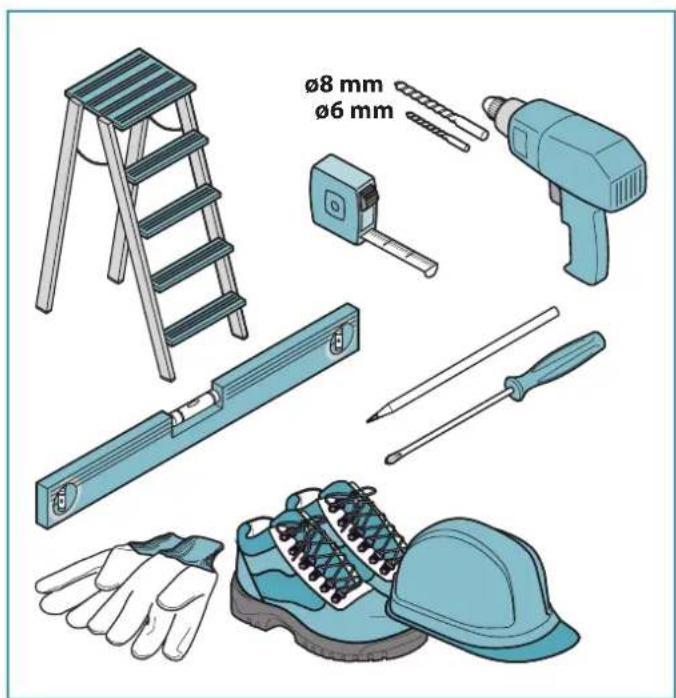

- Durante la instalación utilice siempre equipos de protección personal (ej. calzado de protección contra accidentes) y adopte comportamientos prudentes y correctos.
- El kit de fijación (tornillos, tacos y abrazaderas) que se entrega con la campana se puede usar solo en paredes de mampostería: si es necesario instalar la campana en paredes de material diferente, evalúe otros sistemas de fijación teniendo en cuenta la resistencia de la pared y el peso de la campana (indicado en la pag. 2).
- Tenga en cuenta que la instalación con sistemas de fijación diferentes a los suministrados o no conformes puede conllevar riesgos de tipo eléctrico y mecánico.
- No cambie la estructura eléctrica, mecánica y de funcionamiento del equipo. No instale la campana en interiores ni la exponga a agentes atmosféricos (lluvia, viento, etc.).
- Después de instalar las campanas de acero inoxidable es necesario limpiarlas para eliminar los residuos de cola del protector y las posibles manchas de grasa y aceites que, de no eliminarse, pueden causar un deterioro irreparable en la superficie de la campana. Para esta operación el fabricante recomienda usar toallitas que se suministran con el propio equipo, disponibles también a la venta.
SEGURIDAD ELÉCTRICA
La instalación eléctrica a la cual se conecta la campana debe respetar las normas correspondientes y tener obligatoriamente una conexión a tierra según las normas de seguridad del país de uso; además debe respetar las normativas europeas sobre la protección contra interferencias
radio.
- Antes de instalar la campana, controle que la tensión de red coincida con la indicada en la placa colocada en el interior de la campana.
- La toma usada para la conexión eléctrica tiene que estar en un lugar que permita alcanzarla fácilmente con el equipo instalado: si esto no es posible, coloque en una posición accesible un interruptor general para desconectar la campana cuando sea necesario.
- Solo un electricista cualificado puede realizar los cambios que sean necesarios en la instalación eléctrica para instalar la campana.
- La longitud máxima del tornillo de fijación de la chimenea (proporcionado por el fabricante) es de 10 mm. El uso de tornillos que no sean conformes con estas instrucciones comporta riesgos de tipo eléctrico.
- Es peligroso modificar o intentar modificar las características de este equipo. En caso de problemas de configuración del equipo, no intente solucionar el problema por sí solo y póngase en contacto con el revendedor o un centro de asistencia autorizada para la reparación.
- Durante la instalación de la campana, desconecte el equipo quitando el enchufe o accionando el interruptor general.
SEGURIDAD DESCARGA DE HUMOS
No conecte el equipo a conductos de descarga de humos producidos por combustión (calderas, chimeneas, etc.). Antes de instalar la campana, asegúrese de que se respeten todas las normativas vigentes sobre la descarga del aire en el exterior del local.
ADVERTENCIAS GENERALES
Estas advertencias se han redactado para su seguridad y la de los demás. Le rogamos que lea atentamente este manual antes de instalar o usar el equipo, o realizar operaciones de limpieza en este.
- El fabricante se exime de toda responsabilidad por posibles daños que puedan ser provocados directa o indirectamente a personas, animales o cosas debido a la falta de cumplimiento de las advertencias de seguridad indicadas en este manual.
- Es muy importante que conserve este manual de instrucciones del equipo para consultas futuras. Si el equipo debe venderse o cederse a otra persona, compruebe que se adjunte el manual, de manera que el nuevo usuario pueda estar informado sobre el funcionamiento de la campana y sobre las advertencias correspondientes. Las operaciones de instalación deben efectuarlas instaladores competentes y cualificados, siguiendo lo indicado en este manual y respetando las normas en vigor. Si el cable de alimentación u otros componentes están dañados, NO utilice la campana. Desconecte la campana de la alimentación eléctrica y póngase en contacto con el revendedor o con un centro de asistencia técnica autorizado para la reparación. Exija piezas de recambio originales. No trate de realizar por sí solo reparaciones o sustituciones: las intervenciones realizadas por personas no competentes y cualificadas pueden provocar daños, incluso graves, a cosas y/o personas que no están cubiertos por la garantía del fabricante.
- No cambie la estructura eléctrica, mecánica y de funcionamiento del equipo. Solo un electricista cualificado puede realizar los cambios que sean necesarios en la instalación eléctrica para instalar la campana.
DESTINO DE USO
- El equipo se puede usar única y exclusivamente para la aspiración de humos generados por la cocción de alimentos en cocinas domésticas, no profesionales. Cualquier otro uso se considera inadecuado y puede ser peligroso para personas, animales y bienes. El fabricante no se hace responsable de los daños derivados de un uso inadecuado.
- Los niños cuya edad no sea inferior a 8 años y las personas con capacidades físicas, sensoriales o mentales reducidas, y sin experiencia ni los conocimientos necesarios, pueden usar el equipo siempre que estén bajo supervisión o hayan recibido las correspondientes instrucciones para el uso seguro del equipo y para la comprensión de los peligros relacionados con este. Los niños no deben jugar con el equipo. Los niños no deben realizar sin vigilancia la limpieza y el mantenimiento destinados al usuario.
ADVERTENCIAS PARA EL USO Y LA LIMPIEZA
- Antes de realizar cualquier tipo de limpieza o de mantenimiento, desconecte el equipo desenchufándolo o usando el interruptor general.
- No use la campana con las manos mojadas o los pies descalzos.
- Controle siempre que todas las partes eléctricas (luces, aspirador) estén apagadas cuando no se use el equipo.
- El peso máximo total de los posibles objetos colocados o colgados (cuando está previsto) en la campana no debe superar los 1,5 kg.
- Controle las freidoras mientras las está usando: El aceite recalentado podría inflamarse.
- No encienda llamas libres debajo de la campana. No use nunca la campana sin los filtros metálicos antigrasa; en este caso la grasa y la suciedad se depositarían en el equipo perjudicando su funcionamiento. Las partes accesibles de la campana pueden estar calientes cuando se usan con equipos de cocción.
- No realice operaciones de limpieza con las partes de la campana aún calientes. Si no se realiza la limpieza según las modalidades y los productos indicados en este manual, esta puede conllevar un riesgo de incendio.
- Desconecte el interruptor general, si el equipo no se usa durante un periodo de tiempo prolongado.
En caso de utilizar simultáneamente algunos equipos (calderas, estufas, hogares, etc.) alimentados a gas o con otros combustibles, provea de una adecuada ventilación al ambiente donde se realiza la aspiración de humos, según las normas vigentes.
ADVERTENCIAS EN CASO DE PROBLEMAS DE FUNCIONAMIENTO
Si el cable de alimentación u otros componentes están dañados, NO utilice la campana. Desconecte la campana de la alimentación eléctrica y póngase en contacto con el revendedor o con un centro de asistencia técnica autorizado para la reparación.
Exija partes de recambio originales. No trate de realizar por sí solo reparaciones o sustituciones: las intervenciones realizadas por personas no competentes y no cualificadas pueden provocar daños, incluso graves, a cosas y/o personas que no están cubiertos por la garantía del fabricante.
El fabricante se reserva el derecho de realizar cualquier cambio a los equipos en cualquier momento y sin previo aviso. La impresión, traducción y reproducción de este manual, incluso parcial, se deben realizar con la autorización del fabricante.
Las informaciones sociales, las representaciones gráficas y las indicaciones presentes en este manual son indicativas y no se pueden divulgar.
El idioma original del manual es el italiano, y el fabricante se exime de toda responsabilidad por posibles daños de transcripción o traducción.
INSTALACIÓN (parte reservada únicamente a personas cualificadas para realizar el montaje de la campana)
ANTES DE REALIZAR LA INSTALACIÓN DE LA CAMPANA, LEA ATENTAMENTE EL CAP. "INSTRUCCIONES DE SEGURIDAD Y ADVERTENCIAS" EN LA PÁG. 31.

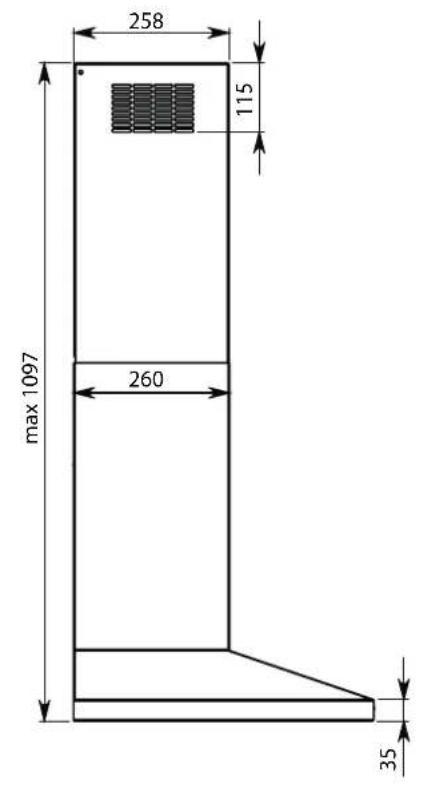

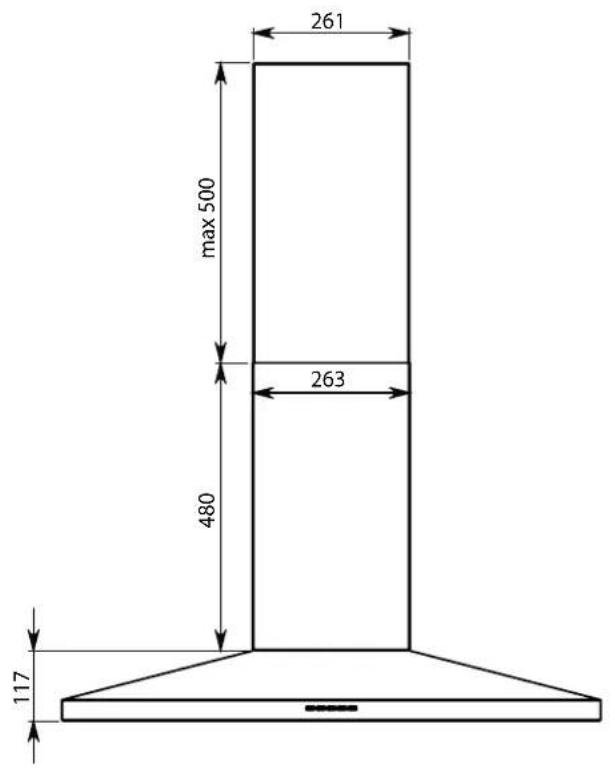

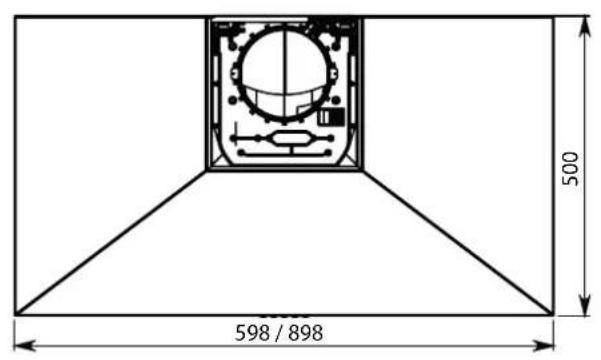

CARACTERÍSTICAS TÉCNICAS
Los datos técnicos del equipo se indican en las placas colocadas en el interior de la campana.
COLOCACIÓN
La distancia mínima entre la parte más alta del equipo para cocción y la parte más baja de la campana de cocina se indica en la fig. A en la pág. 4.
En general, cuando la campana de cocina se coloca sobre un equipo a gas, esta distancia debe ser de por lo menos 65 cm (25,6"). Sin embargo, en base a una interpretación de la norma EN60335-2-31 del 11-07-2002 por parte del TC61 (apartado 7.12.1 sesión del orden del día 10.11), en esta campana, la distancia mínima entre la placa de cocción y la parte inferior de la campana puede reducirse al valor reproducido.
Si las instrucciones de la placa de cocción a gas especifican una distancia mayor, es necesario tomarla en cuenta.
No instale la campana en interiores ni la exponga a agentes atmosféricos (lluvia, viento, etc.)
CONEXIÓN ELÉCTRICA (PARTE RESERVADA SOLO A PERSONAL CUALIFICADO PARA LA CONEXIÓN)
Antes de efectuar cualquier tipo de operación en la campana, desconecte el equipo de la corriente eléctrica.
Controle que no se hayan desconectado o cortado hilos eléctricos dentro de la campana; en caso de que suceda, consulte con el centro de asistencia más cercano. Para la conexión eléctrica consulte con el personal cualificado.
La conexión debe realizarla conforme a las disposiciones de ley en vigor.
Antes de conectar el equipo a la red eléctrica, controle que:
- la tensión de red coincida con la indicada en la placa colocada en el interior de la campana
- la instalación eléctrica se haya realizado correctamente y pueda soportar la energía del equipo (véase la placa de características técnicas colocada bajo de la campana)
el enchufe y el cable, una vez conectados, no entren en contacto con partes calientes con temperaturas superiores a los 70°C
- la instalación de alimentación tenga una conexión eficiente de tierra conforme a las normas vigentes
- la toma usada para la conexión se pueda alcanzar fácilmente con el equipo instalado.
Algunos tipos de equipos pueden tener un cable sin enchufe, en este caso, el enchufe que hay que usar debe ser de tipo "normalizado" teniendo en cuenta que el cable amarillo-verde se debe usar para la conexión a tierra, el cable azul para el neutro y el cable marrón para la fase.
Monte un enchufe adecuado a la energía en el cable de alimentación y conéctelo a un enchufe de seguridad adecuado.
Si un equipo fijo no lleva cable de alimentación ni enchufe, u otro dispositivo que asegure la desconexión de la red, con una distancia de apertura de los contactos que permita la desconexión completa en las condiciones de la categoría de sobretensión III, dichos dispositivos de desconexión deben incluirse en la red de alimentación conforme a las reglas de instalación.
El cable de tierra amarillo/verde no debe ser interrumpido por el interruptor.
El fabricante se exime de toda responsabilidad en caso de que se incumplan las normas de seguridad.

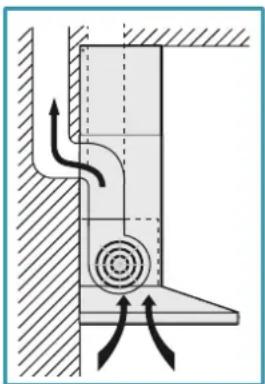

DESCARGA DE HUMOS (parte reservada únicamente a personal calificado para realizar el montaje de la campana)
CAMPANA EN VERSIÓN DE EVACUACIÓN EXTERNA (EXTRACTORA)
En esta versión, los humos y vapores de la cocina son canalizados hacia el ambiente exterior a través de un tubo de descarga.

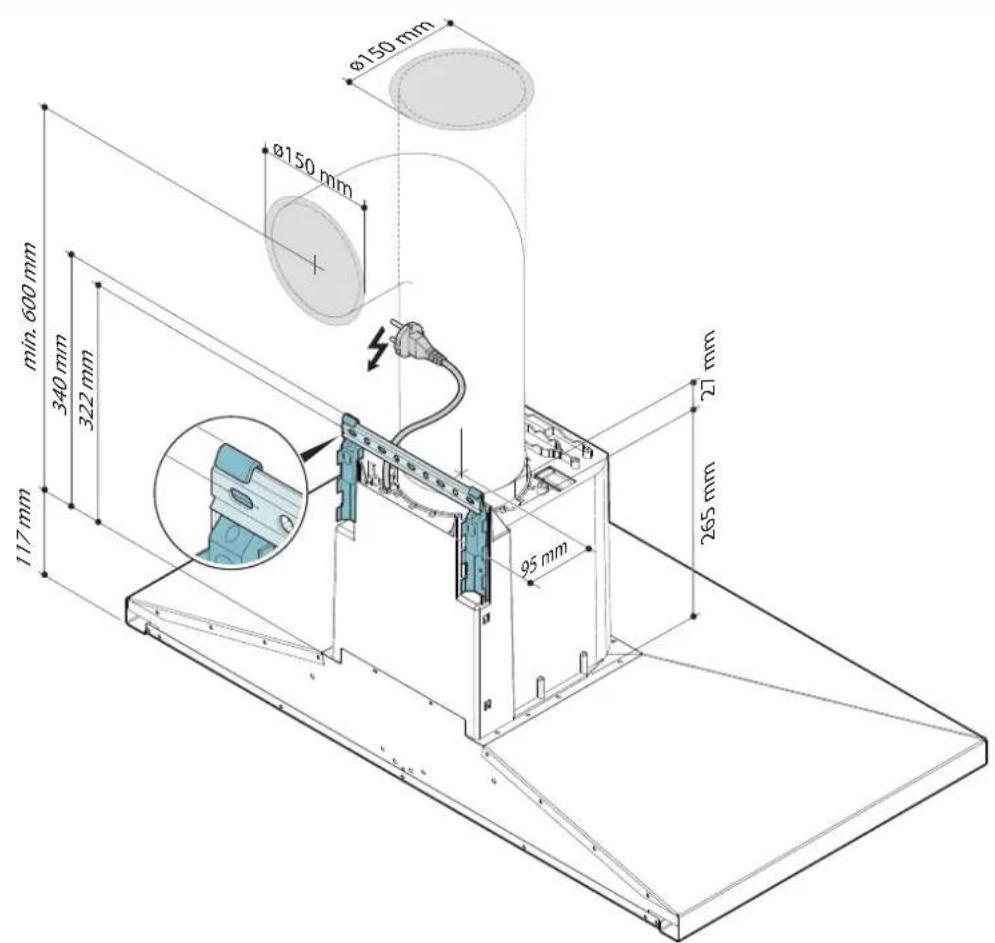

El empalme de salida que sobresale por la parte superior de la campana debe estar conectado a un tubo que conduce los humos y vapores hacia una salida externa.
No conecte el equipo a conductos de descarga de humos producidos por combustión (calderas, chimeneas, etc.) y respete siempre las normas vigentes sobre la descarga del aire en el exterior.

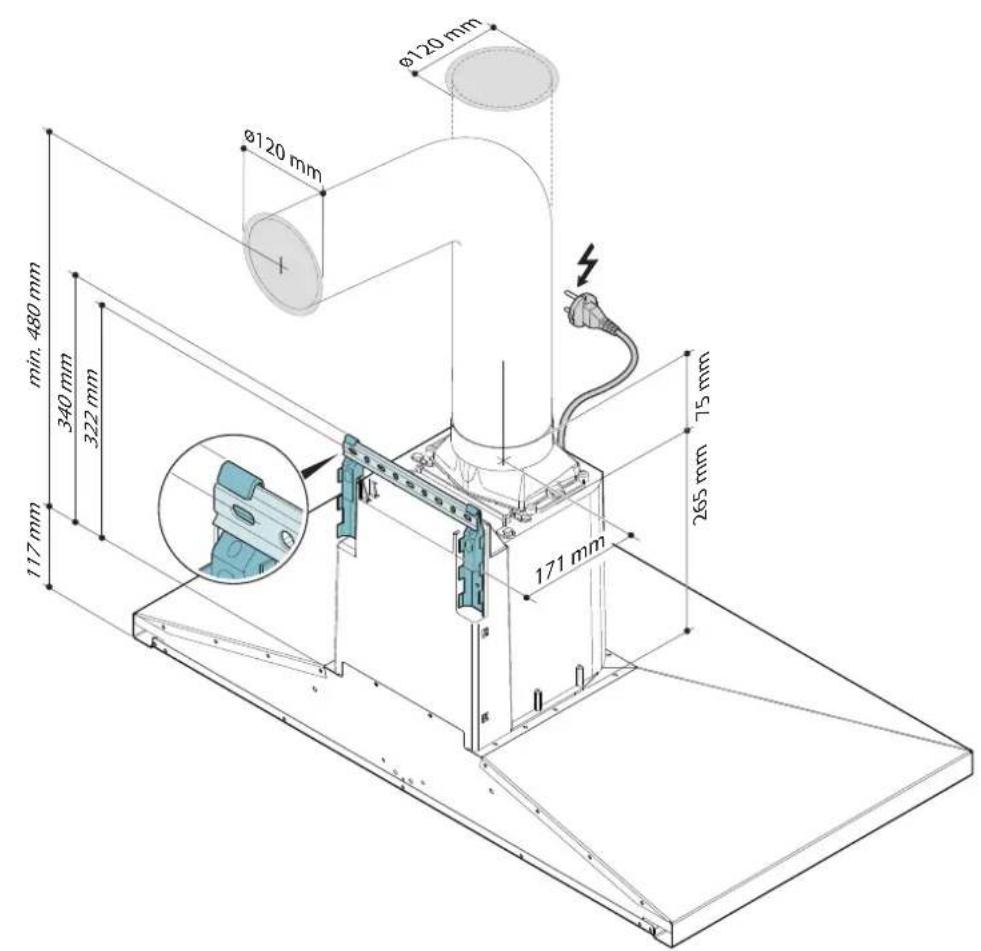

El tubo de salida de los humos debe tener:
- un diámetro no inferior al del empalme de la campana
- una ligera inclinación hacia abajo (caída) en los tramos horizontales para evitar que, si se forma condensación, esta suba por la campana
- el número mínimo indispensable de curvas
- longitud mínima indispensable (tuberías largas y con diversas curvas podrán reducir la capacidad de aspiración de la campana y provocar vibraciones de la válvula de no retorno).
Si el tubo de salida de los humos pasa a través de ambientes fríos como desvanes, etc., es posible que se forme agua de condensación a causa de los cambios bruscos de temperatura. En este caso es necesario aislar la tubería.

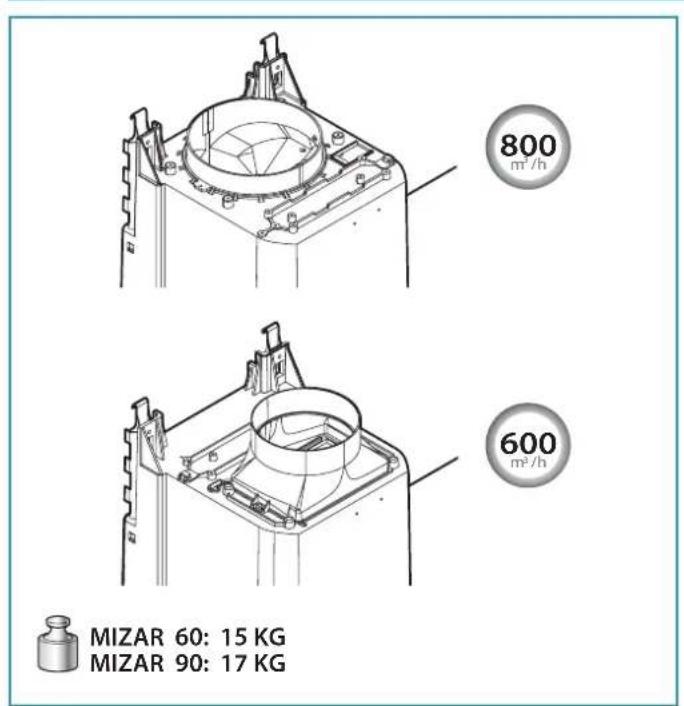

En las campanas con motor de 800 m3/h se instala una válvula de no retorno, su función es impedir intercambios de
aire con el exterior cuando la campana no funciona: para el montaje controle las instrucciones en la pag. 4.
De acuerdo con las normas vigentes, cuando la campana de cocina es aplicada simultáneamente con los aparatos que emplean gas u otros combustibles, el local debe disponer de suficiente ventilación.
En esta versión no deben utilizarse los filtros de carbón activo, para quitarlos vea las instrucciones en la pag. 6.
Desviación para Alemania: cuando la campana de cocina y los equipos alimentados con energía distinta de la eléctrica están funcionando simultáneamente, la presión negativa en el local no debe superar los 4 Pa (4 x 10-5 bares).
CAMPANA EN VERSIÓN DE RECIRCULACIÓN INTERNA (FILTRANTE)
En esta versión, el aire pasa a través de los filtros de carbón activo para ser purificado y reenviado hacia el ambiente de la cocina. Controle que los filtros de carbón activo estén montados en la campana; si no es así, móntelos como se indica en las instrucciones H en la pág. 6.
Si la campana se prepara en versión filtrante, la válvula de no retorno no se debe montar: quítela si se encuentra en el empalme de salida del aire del motor (realice la operación inversa a lo descrito en las instrucciones en la pág. 4).
INSTRUCCIONES DE MONTAJE (parte reservada únicamente a personal calificado para realizar el montaje de la campana)

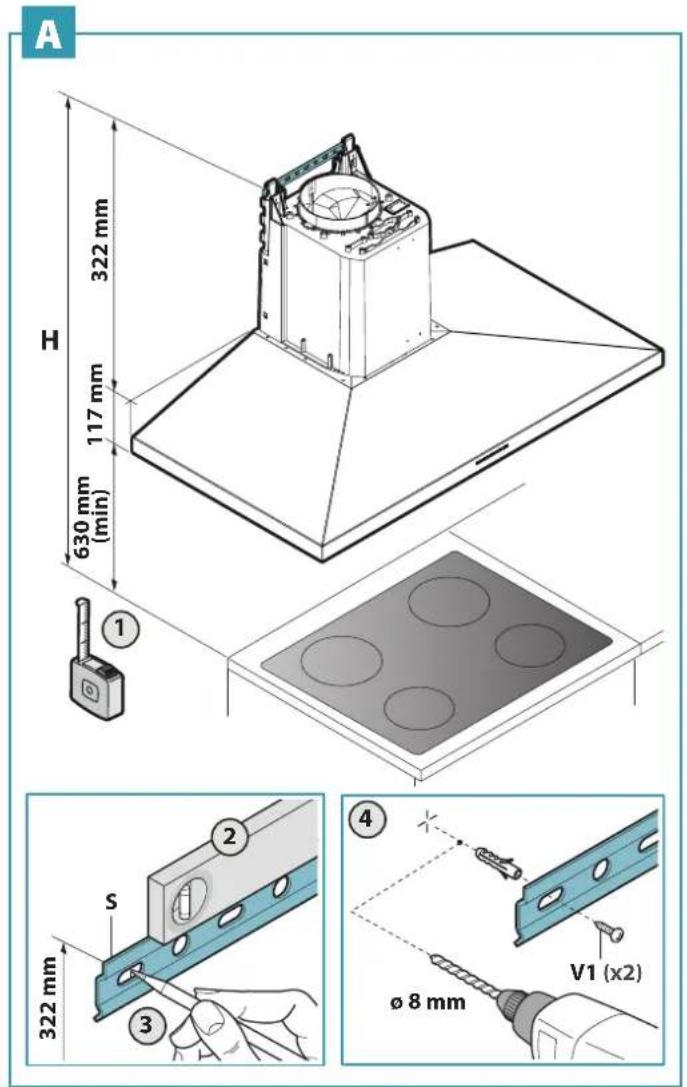

Fase A pág. 4
- Apoye a la pared de instalación la barra de apoyo (S), a una altura (H) de la placa de cocción indicada en la figura (Fig. 1).
- Controle con un nivel de burbuja la alineación horizontal y marque en los extremos de la barra de apoyo los 2 puntos de perforación (Fig. 2 - 3). Perfore, introduzca los 2 tacos de expansión de Ø 8 mm y fije la barra con los tornillos correspondientes (V1) (Fig. 4).
El kit de fijación (tornillos, tacos y abrazaderas) que se entrega con la campana se puede usar solo en paredes de mampostería: si es necesario instalar la campana en paredes de material diferente, evalúe otros sistemas de fijación teniendo en cuenta la resistencia de la pared y el peso de la campana (indicado en la pág. 2).

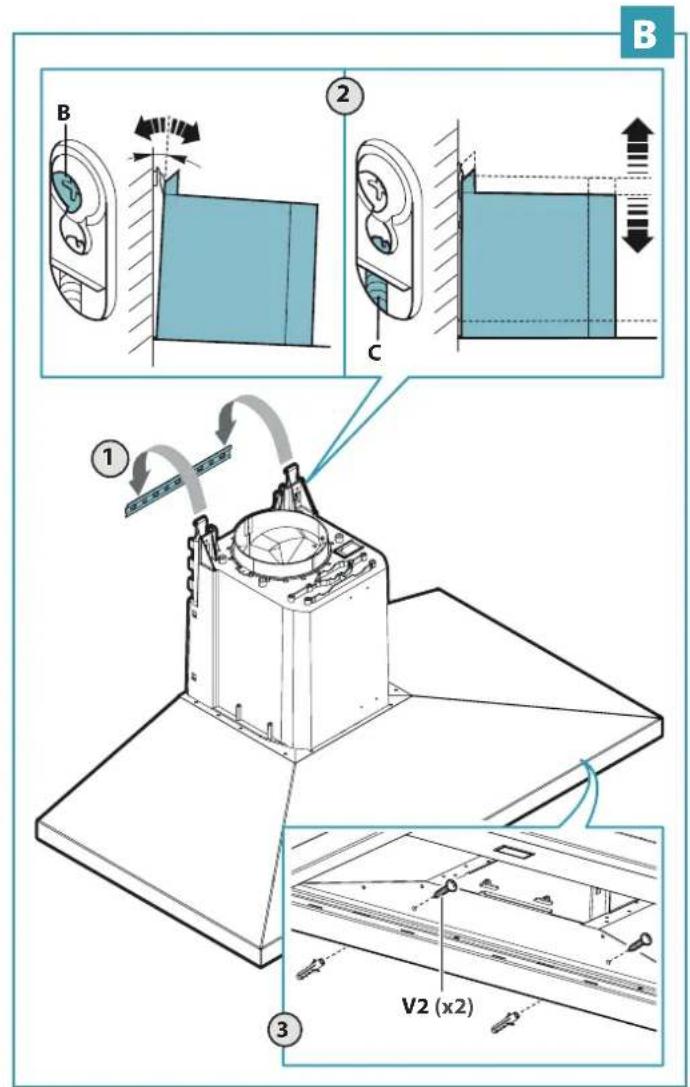

Fase B pág. 4.
- Enganche la campana a la barra de apoyo (Fig. 1). Regule la alineación de la campana por medio de los tornillos de las abrazaderas (Fig. 2). El tornillo superior (B) regula la distancia de la pared; el tornillo inferior (C) regula el desplazamiento vertical.
- Para evitar que se desenganche la campana bajo la presión subyacente, fíjela a la pared con tacos de expansión y los correspondientes tornillos (V2), utilizando dos respectivos orificios presentes en la parte trasera de la campana (Fig. 3).

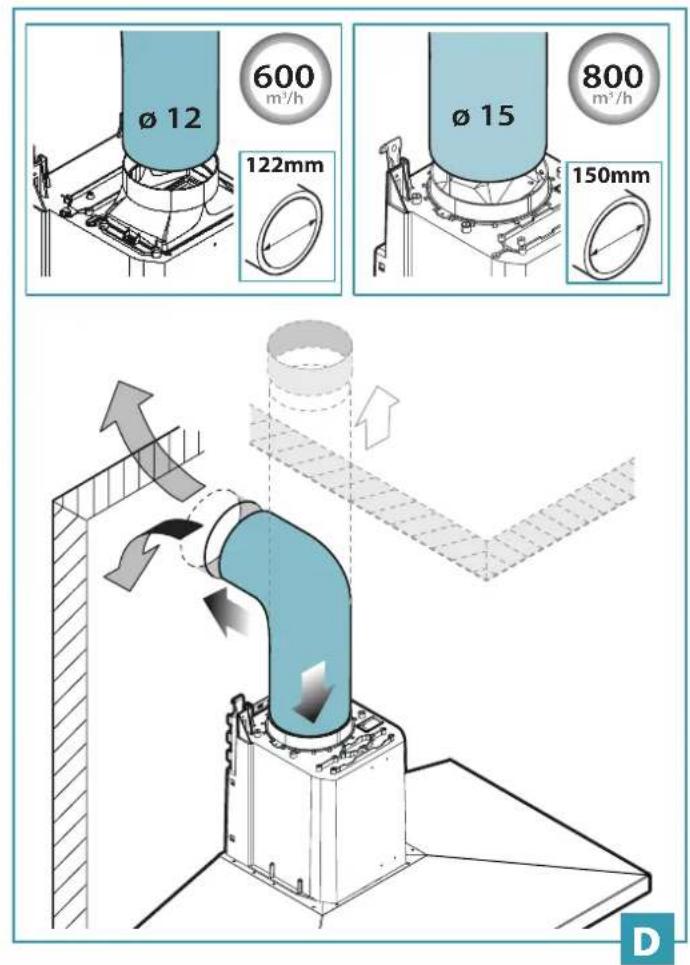

Fases C y D pág. 4.
CAMPANA EN VERSIÓN DE EVACUACIÓN EXTERNA (EXTRACTORA)

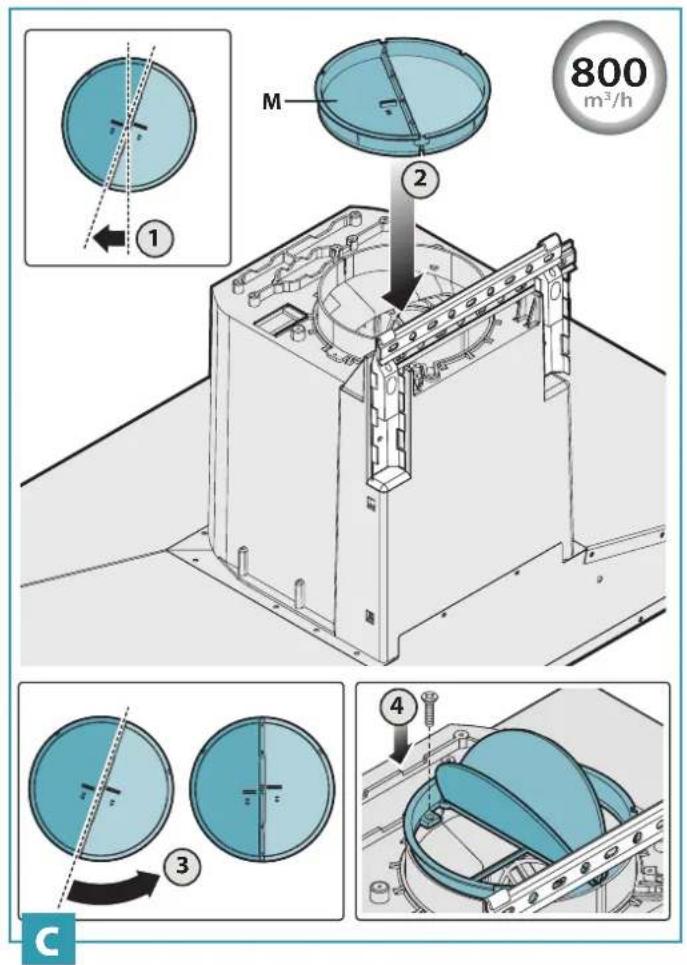

- Solo para versión con motor 800 m³/h: si lo desea, instale la válvula de no retorno (M) como se indica en la figura.
- Conecte el empalme de salida de aire de la campana a la descarga externa con una tubería idónea.
CAMPANA EN VERSIÓN DE RECIRCULACIÓN INTERNA (FILTRANTE)
Compruebe que los filtros de carbón activo estén montados en la campana; si no es así, móntelos como se indica en las instrucciones H en la pág. 6. Si tiene la válvula de no retorno en el empalme de salida del aire de la campana (realice la operación inversa a lo descrito en las instrucciones en la pág. 4).

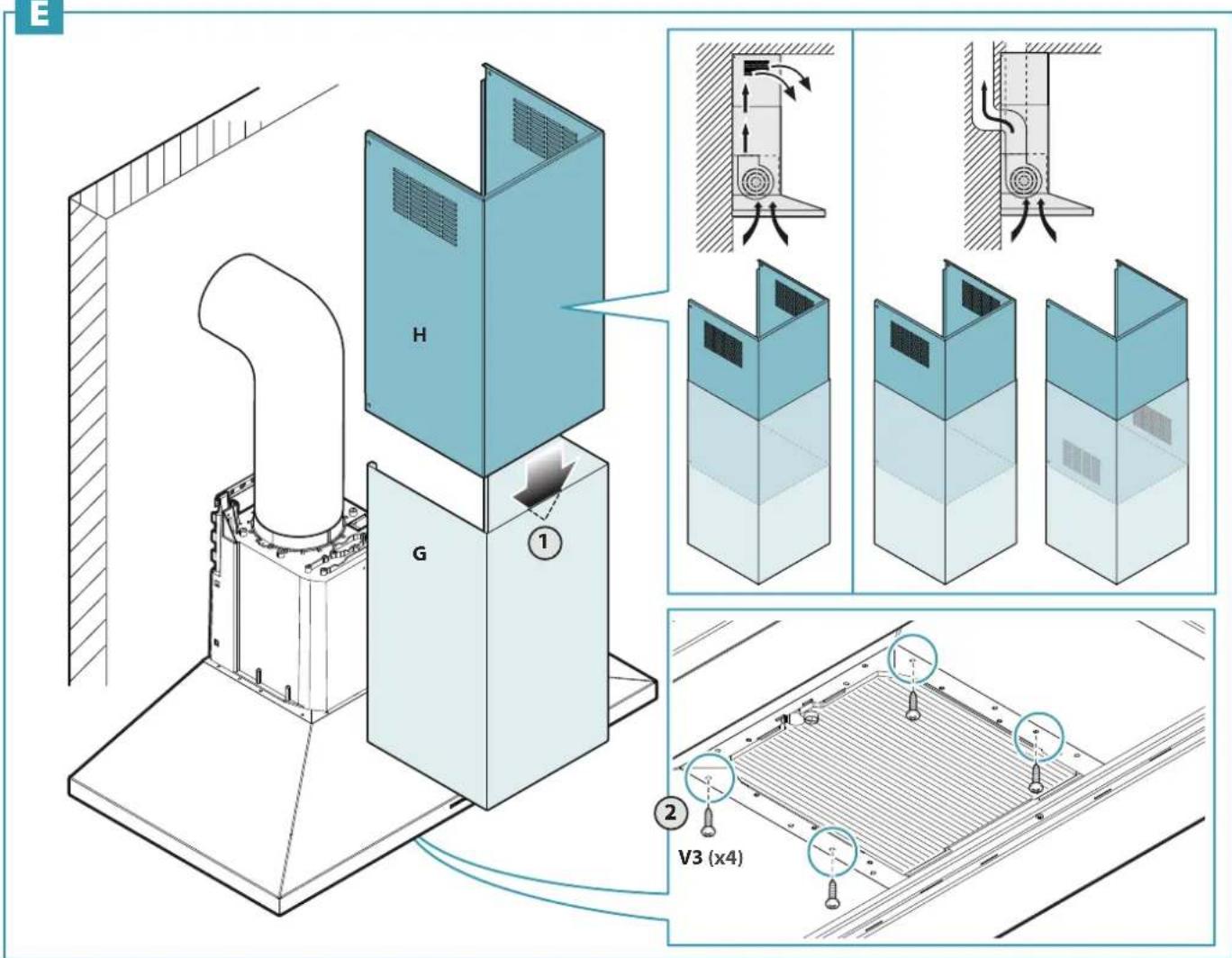

Fase E pág. 5
- Introduzca la chimenea telescópica (H) en la chimenea (G) (Fig. 1) y fije todo al cuerpo de la campana con los tornillos (V3) (Fig. 2).
- Para la versión de evacuación externa (extractora) se puede introducir una chimenea telescópica (H) con las ranuras hacia abajo, para que no se pueda ver, siempre que la altura de instalación lo permita.

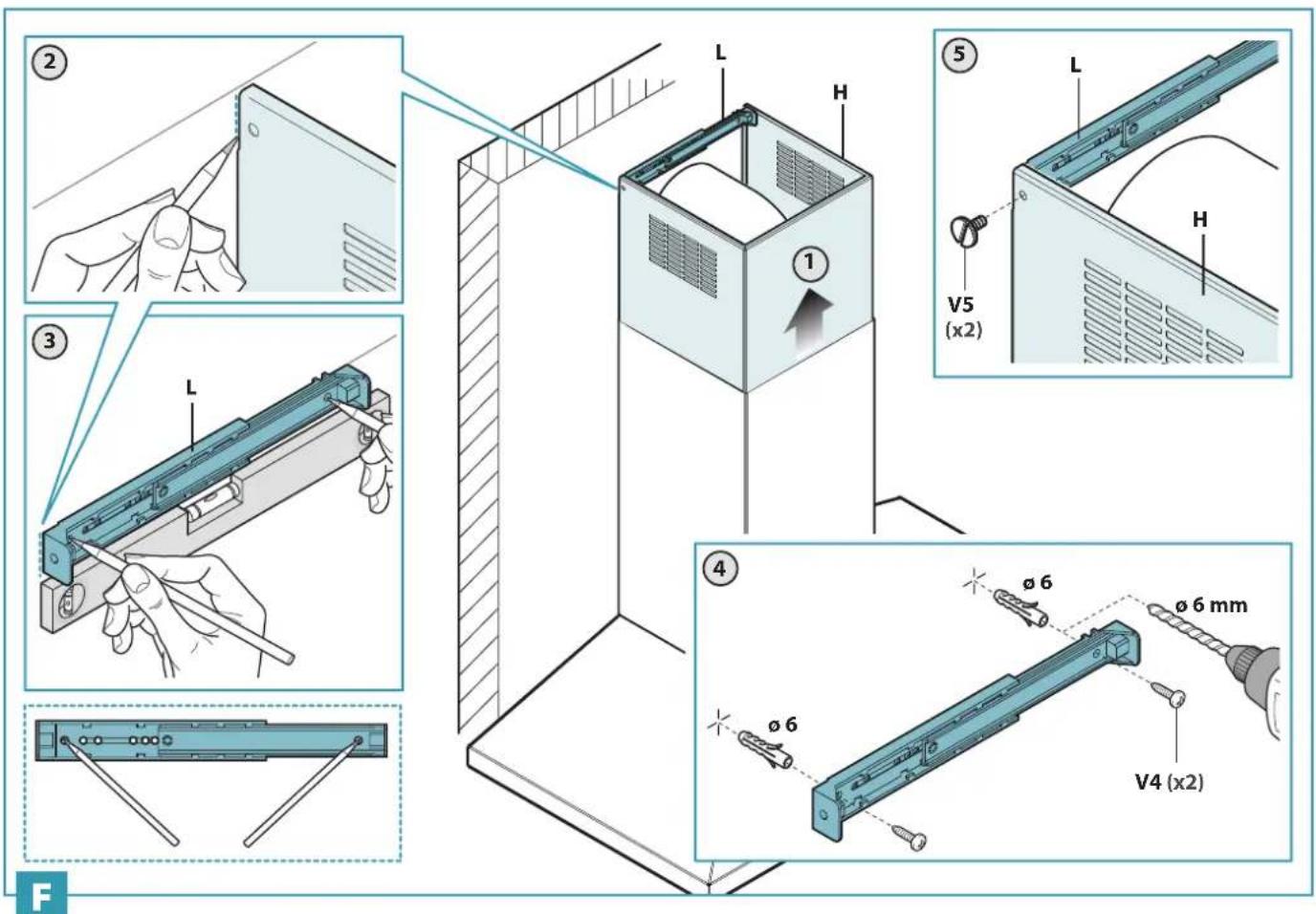

Fase F pág. 5
- Deslice la chimenea telescópica (H) hasta que llegue a la altura deseada (Fig. 1).
- Siguiendo lo indicado en la fig. 2, trace en la pared una línea que le permita colocar correctamente la abrazadera (L).
- Apoye la abrazadera (L) en la pared siguiendo la línea trazada, controle la alineación horizontal usando el nivel de burbuja y marque 2+ puntos en los extremos para hacer las perforaciones (Fig. 3).
- Taladre, introduzca 2 tacos de expansión de 6 mm y fije la abrazadera (L) con los tornillos correspondientes (V4) (Fig. 4).
- Apriete mediante los tornillos (V5) la chimenea telescópica (H) a la abrazadera (L) (Fig. 5).
- Alimente con electricidad la campana respetando las normas vigentes. Funcionamiento
¿CUÁNDO ENCENDER Y APAGAR LA CAMPANA?
Encienda la campana al menos un minuto antes de comenzar a cocinar: esto favorece un flujo de aire para transportar humos y vapores hacia la superficie de aspiración. Cuando finalice la cocción, deje en funcionamiento la campana hasta que se aspiren todos los vapores y los olores: si es necesario, se puede usar la función Temporizador para configurar el apagado automático de la campana después de 15 minutos de funcionamiento.
¿QUÉ VELOCIDAD SELECCIONAR?
La primera velocidad se usa para mantener el aire limpio con bajos consumos de energía eléctrica, la segunda velocidad se usa en las condiciones normales, la tercera velocidad se usa en caso de fuertes olores y vapores.
¿CUÁNDO LAVAR O CAMBIAR LOS FILTROS?
La campana tiene dos filtros diversos: los metálicos (que se pueden lavar) y los filtros de carbón (que no se pueden lavar). Los primeros se deben limpiar cada 30 horas de uso (en la versión con panel de mandos electrónico, la luz roja fija indica que es el momento de lavarlos), los segundos se tienen que sustituir cada 3-4 meses en función del uso de la campana. Para más información, lea el cap. "Mantenimiento" en la pág. 35.
| 600 m/h | ||||
| Botón de la luz Al pulsar la tecla se enciende (tecla apretada) o se apaga (tecla salute) la luz de la campana. | 1 | Botón 1: Al pulsar la tecla (tecla apretada) se pone en marcha o se configura el motor a la velocidad minima. | ||
| 2 | Botón 2: Al pulsar la tecla (tecla apretada) se pone en marcha o se configura el motor a la velocidad media. | |||
| OFF Botón OFF Al pulsar la tecla se apaga el motor. | 3 | Botón 3: Al pulsar la tecla (tecla apretada) se pone en marcha o se configura el motor a la velocidad Tmaxa. | ||
USO DEL PANEL DE MANDOS ELECTRÓNICO
| 800 m/Hz | |||
| Temporizador/Alarma filtros Si se presiona el botón, con el motor activo conrialquier velocidad, se activa la función Temporizador: esta funciona determina el apagado automatico de la campana antes de 15 minutos de referencia. Laactivación de la funciona lasea la luz ROJA intermitente. Con el Temperozador activado, el usuario可以选择 apagar equivalently la campana enequalquier bajo presionando el botón yfunciúnse desactiva automatically y se apaga la luz ROJA. Si se cambía la velocidad con la funciona Temporizador activa, esta se desactiva automatically. El encodium de la luz ROJA fija indica laalarma filtros grasas: estaalarma indica que es el momento de lavar los filtros metálicos antigrasa (la alarma se activa despues de alrededor de 30 horas de uso). Después de limpar los filtros, para desactivar la alarmayponer en cero los contadores, mantenga presionado el botón durante 3seguidos. Para descantar y montar los filtros metálicos antigrasa, vea las instrucciones del dibujo en la pags.6. | + | Botón modalidad (ON/OFF) Si se presiona el botón se enciende (o se apaga) el motor de la campa- ná; este arranca con la ultima velocidad selecciónada antes de apagar- se (função velocidad deseada). Si se quiere usar una velocidad diferen- te, configúrela usingo los botones + y - | |
| + | Botón + Si se presiona el botón se aumento la velocidad del motor. Las velocida- des 1, 2 y 3 se visualizar por el n°de ledes encendidos excluido el led luz y temporizador. En las versiones de 4 velocidades el botón + Tiene una luz intermitente: la 4thvelocidad o intensiva es temporizada y bajo de aproximamente 7 minuto el motor para automatistically a la 3rdvelocidad. | ||
| - | Botón - Si se presiona el botón se reduce la velocidad del motor. Las velocida- des 1, 2 y 3 se visualizar por el n°de ledes encendidos excluido el led luz y temporizador. | ||
| Botón de la luz ON: luz encendida (botón iluminado) OFF: luz apagada | |||
ILUMINACIÓN
La campana cuenta con iluminación mediante bombillas de LED caracterizadas por una elevada eficiencia, un bajo consumo y una vida útil prolongada, en condiciones de uso normales.

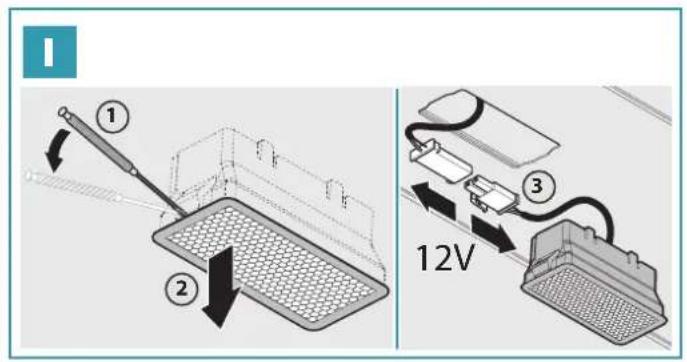

Si es necesario sustituir la bombilla LED, actúe como se muestra en la figura en la pág. 6.
MANTENIMIENTO
Antes de realizar cualquier tipo de limpieza o mantenimiento, desconecte el equipo desenchufándolo o usando el interruptor general.
Un mantenimiento constante asegura un buen funcionamiento y un buen rendimiento a lo largo del tiempo.
Preste especial atención a los filtros metálicos antigrasa y a los filtros de carbón activo. La limpieza frecuente de los filtros y de sus soportes asegura que en
la campana no se acumulen grasas, las cuales son peligrosas porque pueden provocar incendios fácilmente.
LIMPIEZA EXTERNA
Se recomienda limpiar las superficies externas de la campana al menos cada 15 días, para evitar que las sustancias aceitosas o grasas puedan arruinarlas.
Para la limpieza de la campana, hecha de acero inoxidable cepillado, el fabricante recomienda utilizar las toallitas "Magic Steel". La limpieza de la campana se realiza con un paño húmedo ligeramente empapado en detergente líquido neutro o alcohol desnaturalizado. Termine la limpieza enjuagando bien y secando con paños suaves.
No utilice demasiada agua cerca del panel de mandos y de los dispositivos de iluminación, para evitar que la humedad alcance partes electrónicas. No use detergentes que contengan sustancias abrasivas, ácidas o corrosivas y paños con superficies rugosas: si no se respetan dichas advertencias se provocará el deterioro irreversible de la superficie de la campana.
El fabricante se exime de toda responsabilidad en caso de que se incumplan dichas instrucciones.
LIMPIEZA DE LAS PARTES INTERNAS
Se prohíbe limpiar las partes eléctricas o las relativas al motor bajo de la campana, con líquidos o solventes.
No use productos que contengan abrasivos. Realice todas estas operaciones desconectando antes el equipo de la red eléctrica.
FILTROS METÁLICOS ANTIGRASA
Los filtros metálicos antigrasa tienen la configuración de retener las partículas de grasa en suspensión: estas, si se depositan en los filtros, alimentan las posibles llamas provocadas durante la cocción, generan olores poco agradables y perjudican el paso del aire, reduciendo la capacidad de aspiración de la campana.
Por estas razones se recomienda lavar frecuentemente los filtros metálicos (al menos una vez al mes) dejándolos en remojo durante 1 hora aproximadamente en agua hirviendo y detergente para platos, evitando doblarlos. No use detergentes corrosivos, ácidos o alcalinos. Enjuáguelos con cuidado y espere a que estén secos para volver a montarlos.
Es posible lavarlos en el lavavajillas, pero este lavado podría oscurecer el material de los filtros: para reducir este inconveniente, lávelos con bajas temperaturas (55 °C máx.).

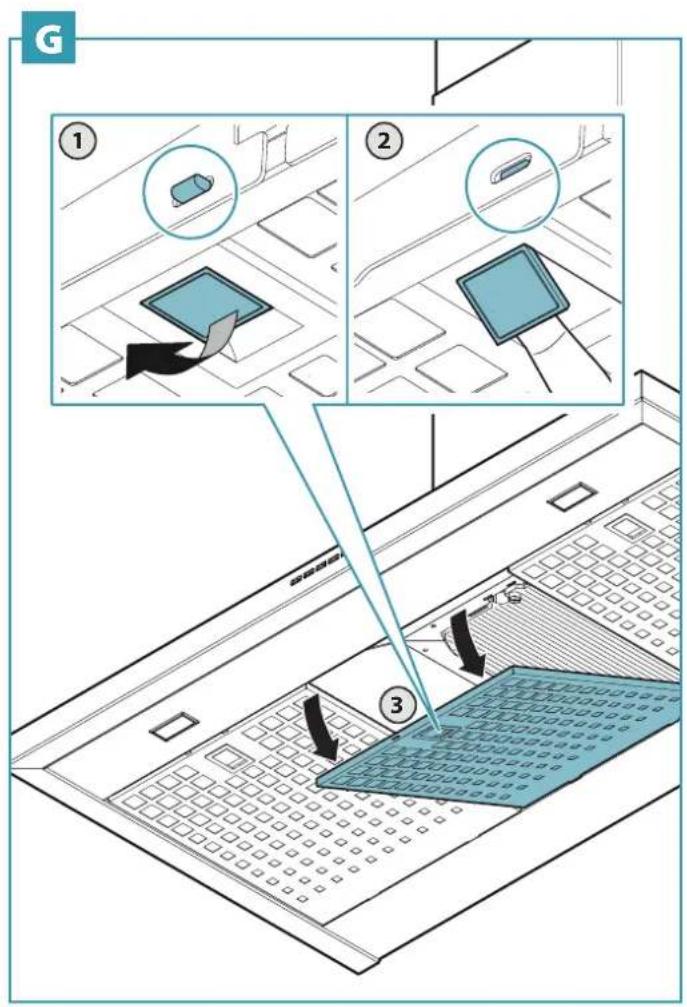

Para sacar los filtros metálicos antigrasa, accione la manilla (consulte las instrucciones en la pág. 6). Para la introducción realice la operación inversa.
FILTROS DE CARBÓN ACTIVO
Los filtros de carbón activo tienen la función de retener los olores presentes en el flujo de aire que los atraviesa: el aire depurado mediante los pasajes a través de los filtros se vuelve a introducir en el ambiente de la cocina.
Los filtros de carbón activo no se pueden lavar y se deben sustituir cada 3-4 meses (en función de la frecuencia de uso de la campana). Elimine los filtros de carbón activo según las disposiciones en vigor en el país de uso.

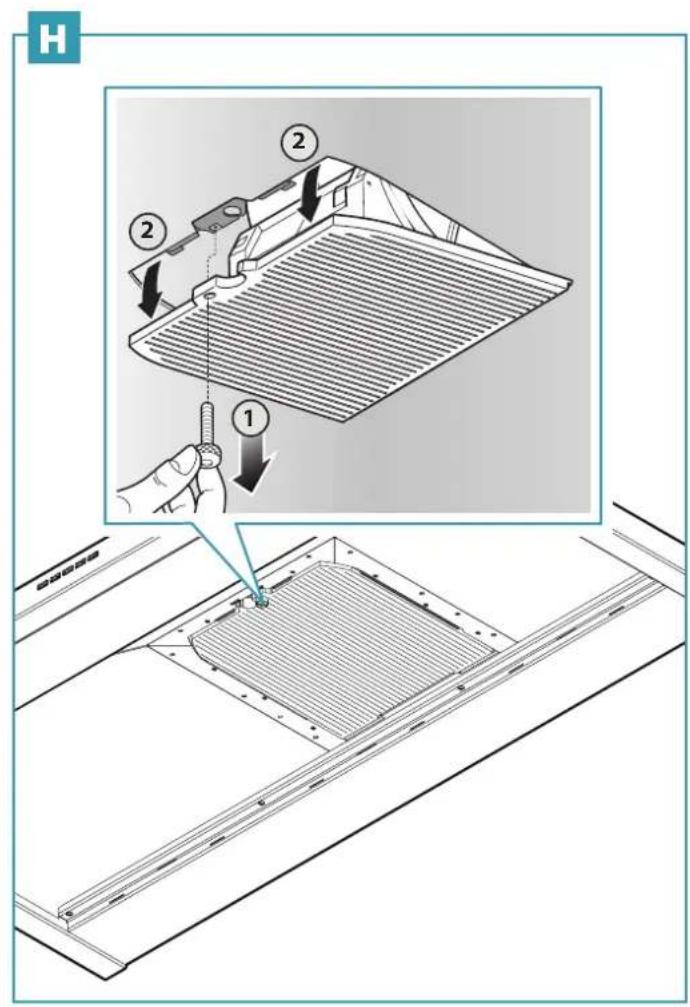

Para sustituir los filtros de carbón activo, saque los filtros antigrasa (consulte las instrucciones en la pág. 6) y siga las instrucciones de la pág. 6.
ELIMINACIÓN AL FINAL DE LA VIDA ÚTIL
Este símbolo en los productos y/o en los documentos correspondientes significa que los productos eléctricos usados no se deben eliminar con los residuos domésticos generales. Para el tratamiento correcto, la recuperación y el reciclaje, rogamos llevar estos productos a los puntos de recogida correspondientes, donde se eliminarán de forma gratuita. Como alternativa, en algunos países es posible devolver estos productos al revendedor local si se compra un producto analógico equivalente. La eliminación correcta de este producto contribuye a salvar importantes recursos y evitar potenciales efectos negativos para la salud humana y para el medio ambiente, que podrían ser causados por una eliminación inapropiada de los residuos. Por favor, póngase en contacto con las autoridades locales para obtener mayor información acerca del punto de eliminación más cercano. Se podrían aplicar sanciones por la eliminación incorrecta de estos residuos, según la legislación nacional.
INFORMACIÓN SOBRE LOS DESECHOS EN PAÍSES DE LA UNIÓN EUROPEA
La Directiva Comunitaria ha implementado en cada nación los equipos RAEE de la Unión Europea de manera diferente, por lo tanto, si se desea deshacerse de estos aparatos se recomienda contactar a la autoridad local o al revendedor para preguntarle el método correcto de eliminación.
INFORMACIÓN ACERCA DE LA ELIMINACIÓN EN OTROS PAÍSES NO PERTENECIENTES A LA UNIÓN EUROPEA.
Este símbolo solo es válido en la Unión Europea. Si quiere eliminar este producto en otros países, le sugerimos ponerse en contacto con las autoridades locales o el revendedor para obtener información sobre el método de eliminación correcto.
MEDIDAS DE PRECAUCIÓN PARA EL INSTALADOR
TÉCNICA DE SEGURIDAD
La instalación debe ser realizada por instaladores calificados y experimentados, de acuerdo con las instrucciones de este manual y las normas y requisitos vigentes.
- Antes de comenzar la instalación de la campana, es necesario asegurarse de la integridad y el correcto funcionamiento de todas sus partes. Si se detectan daños, no proceda a la instalación, sino contacte al distribuidor.
- Si detecta defectos en el aspecto exterior del producto, no instale el extractor; colóquelo en su embalaje original y contacte con su distribuidor. Una vez finalizada la instalación del extractor, no se aceptarán reclamaciones por defectos del aspecto exterior. Durante la instalación, utilice siempre equipos de protección individual (por ejemplo, calzado de seguridad) y proceda con cuidado y atención. El kit de fijación (tornillos, arandelas y grapas), suministrado junto con el extractor, debe utilizarse exclusivamente en paredes de ladrillo: si es necesario instalar el extractor en paredes de otros materiales, se deben tener en cuenta otros sistemas de fijación teniendo en cuenta la resistencia de la pared y el peso del extractor (indicado en la pág. 2). Debe tenerse en cuenta que la instalación con sistemas de fijación distintos de los suministrados no corresponde al uso previsto y puede provocar peligros de carácter eléctrico y fallos mecánicos. No realice modificaciones eléctricas, mecánicas ni funcionales en el aparato. No instale el extractor en exteriores ni en lugares donde pueda estar expuesto a fenómenos atmosféricos (lluvia, viento, etc.). Después de la instalación del extractor, si es necesario, límpielo de restos de adhesivo de la capa protectora y de posibles restos de aceite o grasa. Si no se eliminan, pueden dañar irreversiblemente la superficie del extractor. Para esta operación, el fabricante recomienda utilizar los paños del kit de suministro, que también están disponibles en el mercado.
- FILTRO DE CARBÓN ACTIVO
- INSTRUCCIONES DE SEGURIDAD Y ADVERTENCIAS
- ADVERTENCIAS PARA EL INSTALADOR
- SEGURIDAD TÉCNICA
- SEGURIDAD ELÉCTRICA
- SEGURIDAD DESCARGA DE HUMOS
- ADVERTENCIAS GENERALES
- DESTINO DE USO
- ADVERTENCIAS PARA EL USO Y LA LIMPIEZA
- ADVERTENCIAS EN CASO DE PROBLEMAS DE FUNCIONAMIENTO
- INSTALACIÓN (PARTE RESERVADA ÚNICAMENTE A PERSONAS CUALIFICADAS PARA REALIZAR EL MONTAJE DE LA CAMPANA)
- CARACTERÍSTICAS TÉCNICAS
- COLOCACIÓN
- CONEXIÓN ELÉCTRICA (PARTE RESERVADA SOLO A PERSONAL CUALIFICADO PARA LA CONEXIÓN)
- DESCARGA DE HUMOS (PARTE RESERVADA ÚNICAMENTE A PERSONAL CALIFICADO PARA REALIZAR EL MONTAJE DE LA CAMPANA)
- CAMPANA EN VERSIÓN DE EVACUACIÓN EXTERNA (EXTRACTORA)
- CAMPANA EN VERSIÓN DE RECIRCULACIÓN INTERNA (FILTRANTE)
- INSTRUCCIONES DE MONTAJE (PARTE RESERVADA ÚNICAMENTE A PERSONAL CALIFICADO PARA REALIZAR EL MONTAJE DE LA CAMPANA)
- FASE A PÁG
- FASE B PÁG
- FASES C Y D PÁG
- FASE E PÁG
- FASE F PÁG
- ¿CUÁNDO ENCENDER Y APAGAR LA CAMPANA
- ¿QUÉ VELOCIDAD SELECCIONAR
- ¿CUÁNDO LAVAR O CAMBIAR LOS FILTROS
- USO DEL PANEL DE MANDOS ELECTRÓNICO
- ILUMINACIÓN
- MANTENIMIENTO
- LIMPIEZA EXTERNA
- LIMPIEZA DE LAS PARTES INTERNAS
- FILTROS METÁLICOS ANTIGRASA
- FILTROS DE CARBÓN ACTIVO
- ELIMINACIÓN AL FINAL DE LA VIDA ÚTIL
- INFORMACIÓN SOBRE LOS DESECHOS EN PAÍSES DE LA UNIÓN EUROPEA
- INFORMACIÓN ACERCA DE LA ELIMINACIÓN EN OTROS PAÍSES NO PERTENECIENTES A LA UNIÓN EUROPEA
- MEDIDAS DE PRECAUCIÓN PARA EL INSTALADOR
- TÉCNICA DE SEGURIDAD
Marca : FALMEC
Modelo : Mizar 90
Categoría : Campana extractora
