Mizar 90 - Liesituuletin FALMEC - Ilmainen käyttöohje ja opas

Tuotetyyppi	Seinätuuletin
Merkki	Falmec
Malli	Mizar 90
Leveys	90 cm
Nopeuksien lukumäärä	4 (nopeus 1, 2, 3 ja tehostus)
Ohjaus	Kosketusohjaus
Valaistus	Tehokkaat LED-spotit
Metalliset rasvasuodattimet	Pestävät (joka 30 käyttötunnin jälkeen)
Aktiivihiilisuodatin	Vaihto 3-4 kuukauden välein (käytön mukaan)
Ajastintoiminto	Automaattinen pysäytys 15 minuutin jälkeen
Suodattimien kyllästymishälytys	Jatkuva punainen merkkivalo
Versio	Ulkoilman poisto tai sisäinen kierto
Minimietäisyys kaasulieden yläpuolella	65 cm (voidaan pienentää standardin EN60335-2-31 mukaisesti)
Sähköliitäntä	230 V ~ 50 Hz (katso tyyppikilpi)
Moottorin maksimiteho	800 m³/h (versiosta riippuen)
Paino	Noin 18 kg
Materiaali	Harjattu ruostumaton teräs
Ulkopuolen puhdistus	Kostea liina neutraalilla pesuaineella tai denaturoidulla alkoholilla
Turvallisuus	Maadoitus pakollinen, katkaisija saavutettavissa
Varaosat	Metallisuodattimet, hiilisuodattimet, LED-spotit
Takuu	Valmistaja (kysy jälleenmyyjältä)

Usein kysytyt kysymykset - Mizar 90 FALMEC

Kuinka Falmec Mizar 90 -liesituuletin asennetaan?

Asennuksen tulee suorittaa pätevä ammattilainen. Kiinnitä ensin tukitanko seinään sopivalle korkeudelle, ripusta liesituuletin, tee sitten sähköliitäntä ja poistoputki tai valmistele suodatinversio. Noudata käyttöohjeen yksityiskohtaisia ohjeita.

Mikä on vähimmäisetäisyys liesituulettimen ja keittotason välillä?

Kaasuliedellä vähimmäisetäisyys on 65 cm keittolaitteen korkeimman kohdan ja liesituulettimen alimman kohdan välillä. Tätä etäisyyttä voidaan pienentää standardin EN60335-2-31 mukaisesti. Noudata aina keittotason ohjeita, jos ne mainitsevat suuremman etäisyyden.

Kuinka metalliset rasvasuodattimet puhdistetaan?

Metallisuodattimet on pestävä joka 30 käyttötunnin jälkeen (merkitty jatkuvalla punaisella merkkivalolla). Liota niitä noin tunti kiehuvassa vedessä pesuaineen kanssa, huuhtele huolellisesti ja anna kuivua ennen takaisin asennusta. Pesu astianpesukoneessa on mahdollista alhaisessa lämpötilassa (max 55°C).

Milloin ja miten aktiivihiilisuodatin vaihdetaan?

Aktiivihiilisuodatinta ei pestä, ja se on vaihdettava 3–4 kuukauden välein käyttötiheyden mukaan. Vaihtoa varten irrota ensin metallisuodattimet, noudata sitten käyttöohjeen ohjeita H päästäksesi käsiksi hiilisuodattimeen ja vaihtaaksesi sen.

Kuinka liesituulettimen ajastinta käytetään?

Kun moottori on käynnissä, paina Timer-painiketta. Toiminto aktivoituu ja liesituuletin sammuu automaattisesti 15 minuutin jälkeen. Vilkk uva punainen merkkivalo osoittaa ajastimen olevan aktiivinen. Voit peruuttaa toiminnon painamalla painiketta uudelleen tai vaihtamalla nopeutta.

Mitä jatkuva punainen merkkivalo ohjauspaneelissa tarkoittaa?

Jatkuva punainen merkkivalo osoittaa metallisuodattimien kyllästymishälytystä. Se tarkoittaa, että rasvasuodattimet on puhdistettava. Puhdistuksen ja takaisinasennuksen jälkeen pidä Timer-painiketta painettuna 3 sekunnin ajan hälytyksen nollaamiseksi.

Voinko käyttää liesituuletinta kiertoilmaversiossa ilman ulkoilman poistoa?

Kyllä, liesituuletin voi toimia suodatinversiona. Varmista tässä tapauksessa, että aktiivihiilisuodattimet on asennettu ja poista takaiskuventtiili, jos se on asennettuna. Ilma puhdistetaan suodattimilla ja palautetaan keittiöön.

Kuinka liesituulettimen LED-spotit vaihdetaan?

Irrota ensin liesituuletin verkkovirrasta. Vaihda LED-spotti noudattamalla käyttöohjeen kuvan I ohjeita sivulla 6. Käytä alkuperäisiä varaosalamppuja ja ota tarvittaessa yhteyttä ammattilaiseen.

Mitä tehdä liesituulettimen toimintahäiriön sattuessa?

Jos virtajohto tai jokin osa on vaurioitunut, irrota liesituuletin verkkovirrasta äläkä käytä sitä. Ota yhteyttä jälleenmyyjään tai valtuutettuun huoltoliikkeeseen korjausta varten. Älä yritä korjata laitetta itse ja vaadi alkuperäisiä varaosia.

Kuinka suodattimien hälytys sammutetaan puhdistuksen jälkeen?

Metallisuodattimien puhdistuksen jälkeen pidä Timer-painiketta painettuna 3 sekunnin ajan. Jatkuva punainen merkkivalo sammuu ja tuntimittari nollautuu.

KÄYTTÖOHJE Mizar 90 FALMEC

Asennustyöt on annettava asiantuntevien ja pätevien asentajien tehtäväksi tämän oppaan ohjeiden mukaisesti ja noudattaen voimassa olevia määräyksiä.

Ennen kuvun asentamista on tarkistettava, että kaikki sen osat ovat ehjiä ja toimivia. Jos vikoja ilmenee, älä jatka asennusta ja ota yhteyttä jälleenmyyjään. Jos esteettisiä vikoja ilmenee, kupua ei saa asentaa; aseta se takaisin alkuperäiseen pakkaukseensa ja ota yhteyttä jälleenmyyjään. Sen jälkeen kun kupu on asennettu, esteettisten vikojen reklamaatioita ei oteta vastaan. Käytä asennuksen aikana aina henkilönsuojaimia (esim. turvakenkiä) ja toimi huolellisesti ja oikeaoppisesti. Kuvun mukana toimitettavaa kiinnityssarjaa (ruuvit, kiinnitystulpat ja kannattimet) voidaan käyttää vain muuratuille seinille: jos kupu on asennettava seinälle, joka on tehty muusta materiaalista, ota käyttöön muut kiinnitysjärjestelmät ottaen huomioon seinän kantavuus ja kuvun paino (osoitettu sivulla 2). Ota huomioon, että asennus muilla kuin toimitetuilla kiinnitysjärjestelmillä voi aiheuttaa sähköön ja mekaaniseen kestävyyteen liittyviä riskejä. Älä muokkaa laitteiston sähköisiä, mekaanisia ja toiminnallisia rakenteita. Älä asenna kupua ulkotiloihin tai altista sitä ilmastollisille tekijöille (sade, tuuli, jne.). Ruostumattomasta teräksestä valmistetun kuvun asennuksen jälkeen se on välttämättä puhdistettava suojaliiman jäänteistä ja mahdollisista rasva- tai öljytahroista, jotka voivat vahingoittaa lopullisesti kuvun pintaa, ellei niitä poisteta. Tätä toimenpidettä varten valmistaja suosittelee käytettäväksi toimituksen mukana tulevia liinoja, jotka ovat myös ostettavissa myöhemmin.

SÄHKÖTURVALLISUUS

Sähköjärjestelmän, johon kupu tullaan liittämään, on oltava määräysten mukainen ja varustettu pakollisella maadoituksella käyttömaan turvamääräysten mukaisesti; sen on myös oltava eurooppalaisten radiohäiriöitä koskevien määräysten mukainen.

• Ennen kuvun asennusta tarkista, että sähköverkon jännite vastaa kuvun sisällä sijaitsevassa kyltissä annettua arvoa. Sähköliitäntään käytettävän pistorasian on oltava helposti saavutettavissa laitteiston asennuksen jälkeen: jos tämä ei ole mahdollista, helposti saavutettavalle paikalle on asetettava yleiskatkaisija kuvun virrankatkaisua varten tarpeen vaatiessa. Vain pätevä sähkömies saa suorittaa tarvittavia muutoksia kuvun asennukseen vaadittavaan sähköjärjestelmään.
• Poistoputken suojan kiinnitysruuvin maksimipituus (valmistajan toimittama) on 10 mm. Näistä ohjeista poikkeavien ruuvien käyttäminen voi aiheuttaa sähköön liittyviä riskejä.
• On vaarallista muokata tai yrittää muokata tämän laitteiston ominaisuuksia. Jos laitteessa ilmenee toimintahäiriöitä, älä yritä selvittää ongelmaa yksin, vaan ota yhteyttä jälleenmyyjään tai valtuutettuun asiakaspalveluun korjausta varten. Kytke kuvun asennuksen aikana virta pois irrottamalla sähköjohto tai kytkemällä pääkatkaisija pois päältä.

SAVUN POISTON TURVALLISUUS

Älä yhdistä laitetta palamisesta muodostuvien savujen poistoputkiin (lämmityslaitteet, takat, jne.). Varmista ennen kuvun asennusta, että kaikkia voimassa olevia savujen ulkotiloihin poistoa koskevia määräyksiä on noudatettu.

VAROITUKSET KÄYTTÄJÄLLE

YLEISVAROITUKSET

Nämä varoitukset on laadittu teidän ja muiden paikalla oleskelevien turvallisuuden takaamiseksi, minkä vuoksi pyydämme, että luette huolellisesti tämän oppaan kaikilta osiltaan ennen laitteen asennusta ja käyttöä, tai ennen sen puhdistustoimenpiteitä.

• Valmistaja ei vastaa ihmisille, esineille tai kotieläimille suoraan tai epäsuorasti aiheutuvista mahdollisista vahingoista, jotka johtuvat tässä ohjekirjassa annettujen ohjeiden noudattamatta jättämisestä.

On erittäin tärkeää, että tätä ohjekirjaa säilytetään yhdessä laitteen kanssa tulevaa käyttöä varten. Jos laitteisto myydään tai annetaan toiselle henkilölle, varmista että myös ohjekirja toimitetaan sen mukana niin, että uusi käyttäjä saa tietoa kuvun käytöstä ja sitä koskevista varoituksista. Asennustyöt on annettava asiantuntevien ja pätevien asentajien tehtäväksi, tämän oppaan ohjeiden mukaisesti ja noudattaen voimassa olevia määräyksiä. - Jos virtajohto tai muut osat ovat vaurioituneet, kupua ei saa käyttää. Irrota kupu verkkovirrasta ja ota yhteyttä jälleenmyyjään tai valtuutettuun asiakaspalveluun korjausta varten. Käytä alkuperäisiä varaosia. Älä yritä suorittaa korjauksia tai vaihtoja yksin: epäpätevien ja asiaa tuntemattomien henkilöiden suorittamat korjaukset voivat aiheuttaa vahinkoja, vakaviakin, omaisuudelle ja/tai henkilöille, mikä ei kuulu valmistajan takuun piiriin. - Älä muokkaa laitteiston sähköisiä, mekaanisia ja toiminnallisia rakenteita. Vain pätevä sähkömies saa suorittaa tarvittavia muutoksia kuvun asennukseen vaadittavaan sähköjärjestelmään.

KÄYTTÖTARKOITUS

Laitteisto on tarkoitettu vain ja ainoastaan kotitalouskeittiöiden, ei ammattikeittiöiden, ruoan kypsennyksestä aiheutuvien savujen poistoon imun kautta: kaikki tästä poikkeava käyttö on kiellettyä, voi aiheuttaa vahinkoa henkilöille, omaisuudelle ja kotieläimille sekä vapauttaa valmistajan kaikesta vastuusta. Yli 8-vuotiaat lapset ja henkilöt, joiden fyysinen, aistinvarainen tai henkinen kyky on rajoittunut, tai joilla ei ole riittävästi kokemusta ja/tai tietoa, voivat käyttää laitetta valvonnan alaisina, tai kun he ovat saaneet ohjeet laitteen turvalliseen käyttöön ja ymmärtäneet siihen liittyvät vaarat. Lapset eivät saa leikkiä laitteella. Käyttäjän vastuulla olevia puhdistus- ja huoltotoimia ei saa antaa lasten tehtäväksi ilman valvontaa.

VAROITUKSET KÄYTTÖÄ JA PUHDISTUSTA VARTEN

Ennen minkään puhdistus- tai huoltotoimenpiteen suorittamista, kytke virta pois irrottamalla sähköjohto tai kytkemällä pääkatkaisija pois päältä.

• Älä käytä kupua kosteilla käsillä tai avojaloin. Kun laitetta ei käytetä, tarkista aina, että kaikki sähköiset osat (valot, imujärjestelmä) on sammutettu.
• Mahdollisten kupuun sijoitettujen tai ripustettujen esineiden (jos olemassa) kokonaispaino ei saa ylittää 1,5 kg:aa. Tarkkaile rasvakeittimiä käytön aikana: kuumentunut öljy voi syttyä palamaan.
• Älä sytytä avotulta kuvun alle.
• Älä valmista ruokia avotulella kuvun alla.
• Älä koskaan käytä kupua ilman metallisia rasvasuodattimia; muuten rasva ja lika pääsee laitteistoon vaarantaen sen toiminnan. Kuvun käsiteltävät osat voivat olla kuumia käytettäessä yhdessä keittolaitteiden kanssa.
• Älä puhdista kuvun osia, kun ne ovat vielä kuumia.
• Jos puhdistus ei tapahdu tämän ohjekirjan ohjeiden mukaisesti ja tässä ilmoitetuilla tuotteilla, tulipaloriski on mahdollinen. Kytke yleiskatkaisija pois päältä, kun laitteistoa ei käytetä pidempiin aikoihin.

Jos käytössä on samanaikaisesti muita kaasulla tai muilla polttoaineilla toimivia laitteita (lämmityslaitteet, takat, uunit jne.), huolehdi tarvittavasta tuuletuksesta tilassa, jossa imu tapahtuu, voimassa olevien määräysten mukaisesti.

VAROITUKSET TOIMINTAHÄIRIÖIDEN TAPAUKSESSA

• Jos virtajohto tai muut osat ovat vaurioituneet, kupua ei saa käyttää. Irrota kupu verkkovirrasta ja ota yhteyttä jälleenmyyjään tai valtuutettuun asiakaspalveluun korjausta varten. Käytä alkuperäisiä varaosia. Älä yritä suorittaa korjauksia tai vaihtoja yksin: epäpätevien ja asiaa tuntemattomien henkilöiden suorittamat korjaukset voivat aiheuttaa vahinkoja, vakaviakin, omaisuudelle ja/tai henkilöille, mikä ei kuulu valmistajan takuun piiriin.

Valmistaja pidättää oikeuden tehdä mitä tahansa muutoksia laitteistoille milloin tahansa, ilman ennakkoilmoitusta. Tämän oppaan tulostaminen, kääntäminen ja kopioiminen on sallittua vain valmistajan valtuutuksella. Tekniset tiedot, graafiset esitykset ja tarkennukset tässä oppaassa on tarkoitettu vain tiedoksi ja niitä ei saa julkaista.

Oppaan alkuperäiskieli on italia, valmistaja ei ota vastuuta mahdollisista kirjoitus- tai käännösvirheistä.

ASENNUS (osa tarkoitettu vain kuvun asennukseen pätevälle henkilöstölle)

Ennen kuvun asentamista, lue huolellisesti luku "Turvallisuusohjeet ja varoitukset" sivulla 67.

Laitteen tekniset tiedot on annettu kilvissä, jotka sijaitsevat kuvun sisällä.

SIJOITUS

Minimietäisyys keitinlaitteen ylämmän kohdan ja liesikuvun alimman kohdan välillä on osoitettu kuvassa A sivulla 4.

Yleisesti, kun liesikupu sijoitetaan kaasulaitteen yläpuolelle, tämän etäisyyden on oltava vähintään 65 cm (25,6). Tästä huolimatta, TC61:n 11. heinäkuuta 2002 antamasta EN60335-2-31 säännöksestä (alalauseke 7.12.1 kokous 15 esityksistä 10.11) tekemän tulkinnan mukaan, keittotason ja kuvun alaosan välinen minimietäisyys voidaan laskea annettuun etäisyyteen.

Jos kaasulla toimivan keittotason käyttöohjeet määrittävät suuremmasta etäisyydestä, tämä on otettava huomioon asennuksessa.

Älä asenna kupua ulkotiloihin tai altista sitä ilmastollisille tekijöille (sade, tuuli, jne...)

SÄHKÖLIITÄNNÄT (OSA TARKOITETTU VAIN LIITÄNTÖJEN TEKEMISEEN PÄTEVILLE HENKILÖILLE)

Ennen kuin teet mitään toimenpiteitä kuvulle, kytke laite irti sähköverkosta.

Varmista, ettei kuvun sisällä irtoa tai leikkaudu sähköjohto; jos näin tapahtuu, ota yhteyttä lähimpään Huoltopalveluun. Sähköliitäntöjen tekemistä varten, ota yhteyttä asiantuntevaan henkilöstöön.

Liitännät on tehtävä voimassa olevien lakien mukaisesti.

Ennen laitteen yhdistämistä sähköverkkoon, varmista että:

sähköverkon jännite vastaa kuvun sisällä sijaitsevassa kyltissä annettua arvoa.

sähköjärjestelmä on määräysten mukainen ja kestää laitteiston kuormituksen (katso tekniset ominaisuudet kyltistä kuvun sisällä);

• pistoke ja johto ei pääse kosketuksiin kuumien osien kanssa, joiden lämpötila on yli 70°C;

virransyöttöjärjestelmä on varustettu tehokkaalla ja oikein tehdyllä maadoituksella voimassa olevien määräysten mukaan;

käytetty liitäntäpistoke on helposti saavutettavissa paikassa asennuksen jälkeen.

Jotkut laitetyypit saatetaan toimittaa johdolla ilman pistoketta; tässä tapauksessa käytä standardoitua pistoketta, ottamalla huomioon, että kelta-vihreä johto on tarkoitettu maadoitukseen, sininen johto on nollajohto ja ruskea johto on vaihejohto.

Asenna virtajohtoon kuormitukseen sopiva pistoke ja liitä se asianmukaiseen turvapistokkeeseen.

Keltainen/vihreä maajohto ei saa katketa virtakatkaisijan kautta.

Valmistaja ei ota vastuuta turvamääräysten laiminlyönnistä.

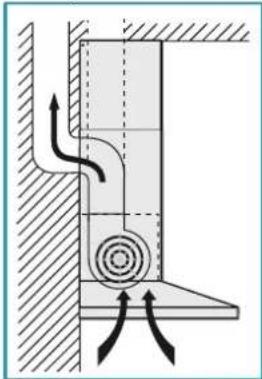

SAVUN POISTO (osa on tarkoitettu vain kuvun asennukseen pätevälle henkilöstölle)

Tässä versiossa keittiön savut ja höyryt johdetaan ulkotilaan poistoputken kautta.

Ilman poiston liitos, joka tulee ulos kuvun yläosasta, on liitettävä putkeen, joka johtaa savut ja höyryt ulkoiseen poistoaukkoon.

Älä yhdistä laitetta palamisesta muodostuvien savujen poistoputkiin (lämmityslaitteet, takat, jne...) ja noudata ehdottomasti ilman ulkotiloihin poistoa koskevia voimassa olevia määräyksiä.

Savujen poistoputkessa on oltava:

• halkaisija ei pienempi kuin kuvun liitos;
• lievä kallistus alaspäin (pudotus) vaakasuorissa osissa, jotta vältetään mahdollisen tiivistymisen palaaminen kuvun;

-mahdollisimman vähän mutkia

-mahdollisimman lyhyt (pituus) (pitkät putket ja useat mutkat voivat laskea kuvun imukykyä ja aiheuttaa tärinää vastaventtiiliin). Jos savujen poistoputki kulkee kylmien tilojen, kuten ullakon jne. läpi, on mahdollista että tiivistymistä muodostuu lämpötilan vaihteluista johtuen. Tässä tapauksessa putket on eristettävä.

Kuvut, joissa on 800 m³/h moottori, varustetaan vastaventtiilillä, jonka tehtävänä on estää ilman pääsy sisään ulkotiloista, kun

kupua ei käytetä: asennusta varten katso ohjeet sivulla 4.

Kun liesikupua käytetään samanaikaisesti muiden laitteiden kanssa, jotka käyttävät kaasua tai muita polttoaineita, tilassa on oltava riittävä tuuletus voimassa olevien määräysten mukaisesti.

Tästä versiosta on poistettava aktiivihiilisuodattimet; niiden irrottamiseksi katso ohjeet H sivulta 6.

Saksan poikkeus: kun liesikupua ja muita kuin sähköllä toimivia laitteita käytetään samanaikaisesti, tilan negatiivinen paine ei saa ylittää 4 Pa (4 x 10⁻⁵ baaria).

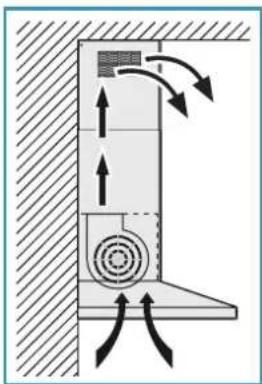

KUPUVERSIO SISÄILMAN KIERROLLA (SUODATTAVA)

Tässä versiossa ilma kiertää aktiivihiilisuodattimien läpi puhdistusta varten ja takaisin keittiön sisäilmaan.

Tarkista, että aktiivihiilisuodattimet on asennettu kupuun; jos näin ei ole, asenna ne kuten neuvottu ohjeissa sivulla 6.

Jos kupu on asennettu suodattavalla versiolla, vastaventtiili ei saa olla asennettuna: poista venttiili, jos se on asennettuna moottorin ilmanpoistoliitokseen (suorita päinvastaiset toimenpiteet kuin ohjeissa sivulla 4).

ASENNUSOHJEET (osa on tarkoitettu vain kuvun asennukseen pätevälle henkilöstölle)

Vaihe A sivu 4

Nojaa tukitanko (S) asennusseinälle määritetylle korkeudelle (H) keittotasosta, kuten näytetty kuvassa (Kuva 1).

Tarkista vaakasuora linjaus vesivaa'alla ja merkitse tukitangon päihin kaksi porauskohtaa (Kuva 2-3).

Poraa reiät, aseta kaksi 8 mm kiinnitystulppaa paikoilleen ja kiinnitä tanko vastaavilla ruuveilla (V1) (Kuva 4).

Kuvun mukana toimitettavaa kiinnityssarjaa (ruuvit, kiinnitystulpat ja kannattimet) voidaan käyttää vain muuratuille seinille: jos kupu on asennettava seinälle, joka on tehty muusta materiaalista, ota käyttöön muut kiinnitysjärjestelmät ottaen huomioon seinän kantavuus ja kuvun paino (osoitettu sivulla 2).

Vaihe B sivu 4

• Kiinnitä kupu tutkittavaksi (Kuva ①). Säädä kuvun paikka kiinnitysosien ruuvien avulla (Kuva 2). Ylempi ruuvi (B) säätää etäisyyttä, alempi ruuvi (C) pystysuuntaista liukua. Välttääksesi kuvun irtoamista johtuen alta tulevasta paineesta, kiinnitä kupu seinälle kiinnitystulppien ja vastaavien ruuvien (V2) avulla käyttämällä kuvun takana olevia reikiä (Kuva 3).

Vaiheet C ja D sivu 4

Vain versioissa, joissa on 800 m³/h moottori: halutessa voidaan asentaa vastaventtiili (M) kuten näytetty kuvassa C. Liitä kuvun ilmanpoistoliitos ulkoiseen poistoputkeen sopivan kanavoinnin kautta.

KUPUVERSIO SISÄILMAN KIERROLLA (SUODATTAVA)

Tarkista, että aktiivihiilisuodattimet on asennettu kupun, jos näin ei ole, asenna ne kuten neuvottu ohjeissa sivulla 6. - Jos asennettuna, poista kuvun ilmanpoistoliitokseen asennettu vastaventtiili (suorita päinvastaiset toimenpiteet kuin ohjeissa sivulla 4).

Vaihe sivu 5

• Aseta jatkokappale (H) poistoputken suojaan (G) (Kuva 1) ja kiinnitä kokonaisuus kuvun runkoon ruuvien avulla (V3) (Kuva 2). Ulkoisen poistoputken version tapauksessa (mu) jatkokappale (H) on mahdollista asentaa aukot alaspäin, jotta ne eivät jää näkyviin, jos vain asennuskorkeus sen sallii.

Vaihe sivu 5

• Pidennä jatkokappaletta (H), kunnes saavutat halutun korkeuden (Kuva 1). Noudattamalla kuvassa 2 annettuja ohjeita piirrä seinälle viiva, jonka avulla kannatinosa (L) voidaan sijoittaa oikein paikalleen. Sijoita kannatin (L) seinään piirretyn viivan mukaisesti, tarkista vesivaa'alla vaakasuoruus ja merkitse päihin kaksi porauskohtaa (Kuva 3).
• Poraa reiät, aseta kaksi 6 mm kiinnitystulppaa paikoilleen ja kiinnitä kannatin (L) vastaavilla ruuveilla (V4) (Kuva 4). Kiinnitä jatkokappale (H) kannattimeen (L) ruuveilla (V5) (Kuva 5). Kytke kuvun virransyöttö noudattamalla voimassa olevia määräyksiä.

TOIMINTA

KUVUN KÄYNNISTYS JA SAMMUTUS

Käynnistä kupu vähintään minuutti ennen kypsentämisen aloittamista; tämä parantaa ilmavirtaa savujen ja höyryjen johtamiseksi kohti keittopintaa. Kypsentämisen jälkeen jätä kupu päälle, kunnes kaikki höyryt ja hajut on imetty täysin: tarvittaessa on mahdollista ajastaa kuvun automaattinen sammutus ajastin-toiminnon avulla 15 minuutin päähän.

NOPEUDEN VALINTA

Ensimmäistä nopeutta käytetään pitämään kupu puhtaana matalalla sähkönenergian kulutuksella, toista nopeutta käytetään normaaleissa olosuhteissa ja kolmatta nopeutta voimakkaiden hajujen tai höyryjen tapauksessa.

SUODATTIMIEN PESU- JA VAIHTOVÄLIT

Kuvussa käytetään kahta eri tyyppistä suodatinta: metalliset (pestäviä) ja aktiivihiilisuodattimet (ei pestäviä). Ensin mainitut on puhdistettava joka 30. käyttötunti (malleissa, joissa on elektroninen näppäimistö, kiinteä punainen valo ilmoittaa, että ne on pestävä), toiseksi mainitut vaihdetaan noin joka 3-4 kuukausi kuvun käytöstä riippuen. Lisätietoja varten katso luku "Huolto" sivulla 63.

MEKAANISEN NÄPPÄIMISTÖN KÄYTTÖ

	Valopainike Painamalla nappäintä kuvun valo sytty (painike sisälla) tai smmuu (painke ulkona)	1	Painike 1: Painamalla painiketta (painike sisälla) moottori käynnistyy tai asettuu miniminopeudelle
		2	Painike 2: Painamalla painiketta (painike sisälla) moottori käynnistyy tai asettuu keskinopeudelle
OFF	OFF-painike Painamalla painiketta moottori smmuu	3	Painike 3: Painamalla painiketta (painike sisälla) moottori käynnistyy tai asettuu maksiminopeudelle
800 m³/h
	Ajastin/Suodatinhälytys Painikkeen painaminen moottorin ollesa käytössä millä tahansa nopeudella aktivi Ajastin-toiminnon: tãma toiminto ajastaa kuvun automaattisen sammutuksen 15 minuutin päähän. Toiminnon pääle kytkeytyminen osoitetaan PUNAISEN valon vilkkumisella. Ajastin-toiminnon ollesa päälä käytäja voi kuiitenk in sammuttaa ku-vun milloin tahansa painamalla nappäintä kjoiminto kytketeänn automaattisesti pois päälä ja PUNAISEN valo sammu. Jos nopeutta mutetaa anajstimen ollesa toiminnassa, tãma kytketeänn automaattisesti pois päälä. Kiintean PUNAISEN valon syttyminen taas ilmoittaa rasvasuodatti-men hälytkestä: tãma hälytys ilmoittaa, etta metalliset rasvanpois-tosuodattimet on pestvä (hälytys aktivoitu noin 30 käytöttunnin jäl-keiten). Suodattimien puhdistuksen jäldeen pidä nappäintä painenuttuna kolmen sekunn ajan hälytksen kytkemiseksi pois päälä ja laskurien nollamiseksi. Metalisten rasvanpoistosuodattimien irrottamista ja asenta-mista varten katso ohjeet kuvasta sivulla 6.	+	Toimintatilan painike (ON/OFF) Painamalla nappäintä kuvun moottori sytty (tai sammu): moottori käynmistyviimeksi ennen sammutusta käytössä oleellana nopeudella (halutun nopeuden toiminto). Jos haluat käytää toista nopeutta, säädä sitä nappäimillä + ja -
	+	Painike + Painamalla painiketta nestataan moottorin nopeutta. 1, 2 ja 3 nopeudet näytään palavien led-valojen märällä, pois lukien lampun ja ajasti-men led-valot. Versiossa, jossa on neljä nopeutta, painike + näytää vilkkuvaa valoa: nelcosnepeus, tai intensivinen nopeus, on ajastetu ja noin 7 minuutin jälkeen moottori siirtyty automaattisetti kolmosnopeudelle.
	-	Painike - Painamalla painiketta vähennetäan moottorin nopeutta. 1, 2 ja 3 nopeudet näytään palavien led-valojen märällä, pois lukien lampun ja ajastimen led-valot.
		Valopainike ON: valo palaa (painike valaisto) OFF: valo sammunut

VALAISTUS

Kupu on varustettu normaalikäytössä erittäin tehokkailla, vähän kuluttavilla ja kestävillä valaisimilla. Jos led-valon vaihto tulee tarpeelliseksi, noudata kuvan ohjeita sivulta 6.

HUOLTO

Ennen minkään puhdistus- tai huoltotoimenpiteen suorittamista, kytke virta pois irrottamalla sähköjohto tai kytkemällä pääkatkaisija pois päältä. Säännöllinen huolto varmistaa tehokkuuden ja hyvän toiminnan ajan kuluessa.

Erityisesti on huomioitava metalliset rasvanpoistosuodattimet ja aktiivihiilisuodattimet; toistuva suodattimien ja niiden tukirakenteiden puhdistus varmistaa, ettei kupuun keräänny rasvaa, joka voi aiheuttaa tulipalovaaran.

ULKOINEN PUHDISTUS

Suosittelemme puhdistamaan kuvun ulkoiset pinnat vähintään joka 15. päivä, jotta vältät öljyisten ja rasvaisten aineiden tarttumisen sen pintaan. Ruostumattomasta teräksestä valmistetun kuvun puhdistukseen valmistaja suosittelee "Magic Steel"-liinoja. Vaihtoehtoisesti puhdistus voidaan tehdä käyttämällä liinaa, joka on kostutettu hieman neutraaliin nestemäiseen puhdistusaineeseen tai metyylialkoholiin. Päätä puhdistus huolellisella huuhtelulla ja kuivauksella käyttäen pehmeitä liinoja.

Älä käytä liikaa vettä painikkeiden ja valaistuslaitteiden lähellä välttääksesi kosteuden pääsyn elektronisiin osiin. Älä käytä pesuaineita, jotka sisältävät hankaavia, happamia tai syövyttäviä aineita, äläkä hankaavia liinoja: näiden varoitusten noudattamatta jättäminen johtaa väistämättä pinnan huonontumiseen.

Valmistaja ei vastaa näiden ohjeiden noudattamatta jättämisestä.

SISÄOSIEN PUHDISTAMINEN

Sähköisiä osia tai moottoriin liittyviä osia kuvun sisällä ei saa puhdistaa nesteillä tai liuottimilla. Älä käytä hankaavia aineita sisältäviä tuotteita. Suorita kaikki nämä toimenpiteet irrottamalla laite etukäteen sähköverkosta.

METALLISET RASVANPOISTOSUODATTIMET

Metallisten rasvanpoistosuodattimien tehtävänä on pysäyttää leijuvat rasvapartikkelit: suodattimiin jääneet partikkelit kasvattavat keittämisen aikana karanneita liekkejä, muodostavat epämiellyttäviä hajuja ja tukkevat ilman kulkua vähentäen kuvun imukapasiteettia. Tämän vuoksi suosittelemme pesemään metallisuodattimet usein (vähintään kerran kuukaudessa) jättämällä ne likoamaan kiehuvaan veteen ja astianpesuaineeseen noin yhdeksi tunniksi välttäen niiden taittamista. Älä käytä syövyttäviä, happamia tai emäksisiä puhdistusaineita.

Huuhtele ne huolellisesti ja odota niiden täydellistä kuivumista ennen takaisin asennusta. Pesu pesukoneessa on sallittua, mutta voi aiheuttaa tummentumia suodattimien materiaalille: tämän välttämiseksi käytä pesua matalassa lämpötilassa (maks. 55 °C).

Metallisten rasvanpoistosuodattimien irrottamiseksi katso ohjeet ⑥ sivulla 6. Asennusta varten tee toimenpide toisin päin.

AKTIIVIHIILISUODATTIMET

Aktiivihiilisuodattimien tehtävänä on pidättää niiden läpi virtaavan ilman hajuja: puhdistettu ilma palautetaan keittiöön suodattimien läpi menon jälkeen.

Aktiivihiilisuodattimia ei voi pestä ja ne on vaihdettava keskimäärin joka 3.–4. kuukausi (riippuen kuvun käytöstä).

Hävitä aktiivihiilisuodattimet käyttömaassa voimassa olevien määräysten mukaisesti.

Aktiivihiilisuodattimien vaihtamiseksi poista metalliset rasvanpoistosuodattimet (katso ohjeet ⑥ sivulla 6) ja noudata ohjeita ① sivulla 6.

HÄVITTÄMINEN KÄYTÖN LOPPUTUA

Tämä symboli tuotteissa ja/tai mukana tulevissa asiakirjoissa tarkoittaa, että käytettyjä sähköisiä ja elektronisia tuotteita ei saa hävittää kotitalousjätteen seassa. Käsittelyä, keräystä ja kierrätystä varten pyydämme toimittamaan nämä tuotteet tarkoitusta vastaaviin keräyspisteisiin, jossa ne vastaanotetaan ilmaiseksi. Vaihtoehtoisesti joissakin maissa on mahdollista palauttaa tuotteet paikalliselle jälleenmyyjälle uuden vastaavan tuotteen ostohetkellä. Tämän tuotteen oikein tehty hävittäminen auttaa arvokkaiden luonnonvarojen säilyttämisessä ja estää mahdollisia ihmisille ja ympäristölle aiheutuvia negatiivisia vaikutuksia, jotka voivat johtua jätteiden väärästä hävitystavasta. Pyydämme ottamaan yhteyttä paikallisiin viranomaisiin saadaksesi lisätietoa lähimmistä jätteiden keräyspisteistä. Näiden jätteiden hävittämisestä annettujen kansallisten määräysten laiminlyönti voi johtaa rangaistukseen.

TIETOA JÄTTEIDEN KÄSITTELYSTÄ EUROOPAN UNIONIN MAISSA

Sähkö- ja elektroniikkalaiteromua (WEEE) koskeva EU-direktiivi on toteutettu eri tavoin jokaisessa maassa. Tästä syystä halutessasi hävittää tämän laitteen pyydämme ottamaan yhteyttä paikallisiin viranomaisiin tai jälleenmyyjään oikean hävittämismenetelmän selvittämiseksi.

TIETOA JÄTTEIDEN HÄVITTÄMISESTÄ EUROOPAN YHTEISÖN ULKOPUOLISISSA MAISSA

Tämä symboli on voimassa vain EU:n alueella: jos haluat hävittää tämän tuotteen muissa maissa, suosittelemme ottamaan yhteyttä paikallisiin viranomaisiin tai jälleenmyyjään laitteen oikeaoppista hävittämistä varten.

TURVALLISUUSOHJEET JA VAROITUKSET

ASENTAJAN VAROITUKSET

TEKNINEN TURVALLISUUS
