MANUAL DE UTILIZADOR BPI 3641 PB BRANDT

MANTENIMIENTO ....15

MENSAJES PARTICULARES, INCIDENTES....16

EFICIENCIA ENERGÉTICA....17

SERVICIO TÉCNICO ....18

Si imprime este documento, procure usar papel reciclado.

FR DOCUMENTS PAPIER BAC DE TRI

El recipiente utilizado no está adaptado.

Acaba de adquirir um produto BRANDT e agradecemos a confiança que depositou em nós.

Desenhámos e fabricámos este produto pensando em si, no seu modo de vida e nas suas necessidades, para poder responder da melhor forma possível às suas expectativas. Usámos o nosso conhecimento especializado, o nosso espírito inovador e toda a paixão que nos motiva desde há mais de 60 anos.

Com a preocupação constante de melhor satisfazer as suas exigências, o nosso serviço ao consumidor está à sua disposição para responder a todas as suas dúvidas ou sugestões.

Visite também o nosso site www.brandt.com onde encontrará as mais recentes inovações, bem como informação útil e complementar.

A BRANDT tem o prazer de acompanhá-lo(a) na sua vida quotidiana e espera que desfrute da sua compra da melhor forma possível.

https://brandt.fr/

Antes de colocar o aparelho em funcionamento, leia com atenção este manual de instalação para se familiarizar mais rapidamente com o funcionamento.

INSTRUÇÕES DE SEGURANÇA....3

Remoção da embalagem 8

Encastramento....8

Ligação elétrica....10

UTILIZAÇÃO ....11

Seleção do recipiente....11

Seleção do foco ....11

Gestão da potência ....11

① Ligar/desligar....12

+/- Configuração da potência ....12

Configuração do temporizador....13

Função "Boil" 13

Segurança das crianças ....13

Segurança e recomendações ....14

MANUTENÇÃO ....15

MENSAGENS PARTICULARES, INCIDENTES....16

EFICIÊNCIA ENERGÉTICA....17

SERVIÇO PÓS-VENDA 18

INSTRUÇÕES DE SEGURANÇA IMPORTANTES A LER COM ATENÇÃO ANTES DA UTILIZAÇÃO E A CONSERVAR PARA UTILIZAÇÕES FUTURAS.

Este manual está disponível para download no sítio Internet da marca.

Este aparelho pode ser utilizado por crianças de pelo menos 8 anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou pessoas sem experiência e conhecimento, se tiverem sido corretamente informadas ou formadas na utilização do aparelho em toda a segurança e que compreendam os riscos resultantes.

As crianças não devem brincar com o aparelho.

A limpeza e a conservação pelo utilizador não devem ser efetuadas por crianças sem supervisão.

Crianças de menos de 8 anos devem ser mantidas afastadas, a menos que sejam constantemente supervisionadas.

O aparelho e as suas partes acessíveis tornam-se quentes durante a utilização.

Devem ser tomadas precauções para evitar tocar nos elementos de aquecimento.

Objetos metálicos como facas, garfos, colheres e tampas não devem ser colocados sobre a superfície, pois podem ficar quentes.

À sua placa de cozinha possui um dispositivo de segurança para crianças, que bloqueia a sua utilização à paragem ou durante a cozedura (ver o capítulo: utilização da segurança para crianças).

O seu aparelho está em conformidade com as diretivas e regulamentações europeias às quais está sujeito.

Estes placas devem ser ligadas à rede elétrica através de um dispositivo de corte multipolar em conformidade com as regras de instalação em vigor. Um dispositivo de desligamento deve estar incorporado na canalização fixa.

A vossa placa de cozedura serve para funcionar sob uma frequência de 50Hz ou 60Hz (50Hz/60Hz), sem nenhuma intervenção particular da sua parte.

Após a utilização, interromper o funcionamento da placa de cozedura através do dispositivo de comando e não contar com o sensor de tachos.

Para que não haja interferências entre a sua placa de cozinha e um estimulador cardíaco, é preciso que este tenha sido concebido em conformidade com a regulamentação aplicável.

INSTRUÇÕES DE SEGURANÇA

PT

Informe-se junto do seu fabricante ou do seu médico.

Uma cozedura com óleo ou outra matéria gorda efetuada sobre uma placa e sem supervisão pode ser perigosa e dar lugar a um incêndio. NUNCA tente apagar um incêndio com água; deve cortar a alimentação do aparelho antes de cobrir a chama com, por exemplo, uma tampa ou uma cobertura anti-incêndio.

ATENÇÃO: a cozedura deve ser supervisionada. Uma cozedura curta necessita de um supervisionamento contínuo.

Risco de incêndio: não armazenar objetos sobre as zonas de cozedura.

Se a superfície estiver fissurada, desligue o aparelho para evitar o risco de choque elétrico.

Não utilize a sua placa de cozinha antes de ter substituído a parte superior em vidro.

Evite impactos com os recipientes, a superfície de vidro vitrocerâmico é muito resistente, mas não é no entanto inquebrável.

Não colocar uma tampa quente em contacto direto com a sua placa de cozinha. Um efeito de "ventosa" poderia deteriorar a superfície vitrocerâmica. Evite as fricções de recipientes que podem com o tempo provocar uma degradação da decoração da superfície vitrocerâmica.

Para a cozedura, nunca utilize folhas de papel de alumínio. Nunca coloque produtos embalados com alumínio, ou em bandejas de alumínio, sobre a sua placa de cozedura. O alumínio fundiria e deterioraria definitivamente o seu aparelho de cozedura.

Não guarde no móvel situado sob a sua placa de cozedura os seus produtos de limpeza ou produtos inflamáveis.

Se o cabo de alimentação elétrica estiver deteriorado, deve ser substituído pelo fabricante, pelo seu serviço Pós-Venda ou por pessoas de qualificação similar, para evitar um perigo.

Certifique-se de que o cabo de alimentação de qualquer aparelho elétrico, ligado à proximidade da placa de cozinha, não está em contato com as zonas de cozedura.

Nunca utilize limpadores a vapor para a conservação da sua placa. Este aparelho não se destina a ser posto em funcionamento através de um dispositivo de temporização externo ou de um sistema de comando à distância separado.

ADVERTÊNCIA: Utilize unicamente proteções de placas concebidas pelo fabricante do aparelho de cozedura, referenciadas no aviso de utilização como tendo sido adaptadas ou incorporadas no aparelho. A utilização de proteções não apropriadas pode provocar acidentes.

Meio ambiente

Os materiais da embalagem deste aparelho são recicláveis. Participe na sua reciclagem contribuindo para a proteção do meio ambiente, eliminando-os nos contentores municipais previstos para o efeito.

O seu aparelho também contém vários materiais recicláveis. Assim, inclui este logótipo para indicar que os aparelhos usados não devem ser misturados com outros resíduos.

A reciclagem de aparelhos

usados do fabricante será realizada nas melhores condições, em conformidade com a Diretiva Europeia em matéria de equipamentos elétricos e eletrónicos.

Consulte a sua câmara municipal ou o seu revendedor quanto aos pontos de recolha dos aparelhos usados mais próximos da sua habitação.

Agradecemos a sua colaboração na proteção do meio ambiente.

Se imprimir este documento, recicle!

FR DOCUMENTS PAPIER BAC DE TRI

Conselhos de economia de energia

Cozinhar com uma tampa bem ajustada economiza energia. Se utilizar uma tampa de vidro, poderá controlar perfeitamente a cozedura.

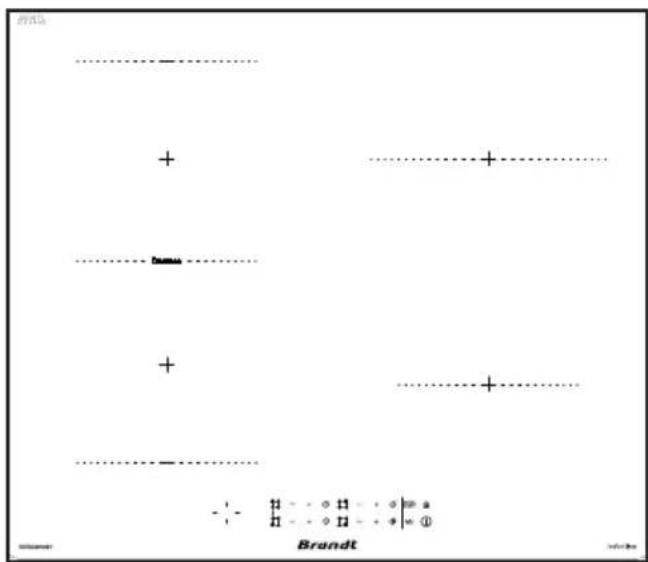

Brandt

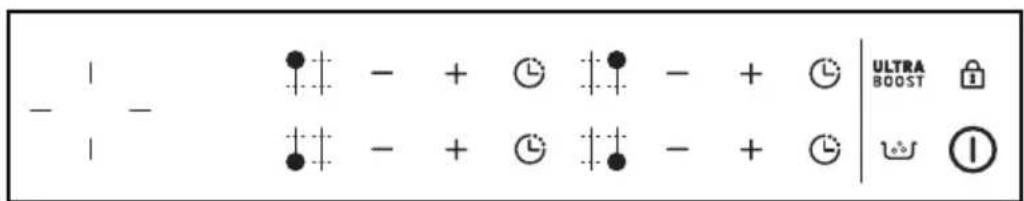

Brandt - - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - ①

- | - + | - + ⏱ | + | - + ⏱ | ULTRA BOOST + | - + ⏱ | + | - + ⏱ | 📞 | 1

Brandt

- 1 - ●+ - + ⏱ +● - + ⏻ ULTRA ●+ - + ⏱ +● - + ⏻ ULTRA ●+ - + ⏱ +● - + ⏻ USTRABOOST ●+ - + ⏱ +● - + ⏻ I

INSTALAÇÃO

PT

Remoção da embalagem

Retire todas as peças de proteção. Verifique e respeite as características do aparelho constantes na placa de identificação.

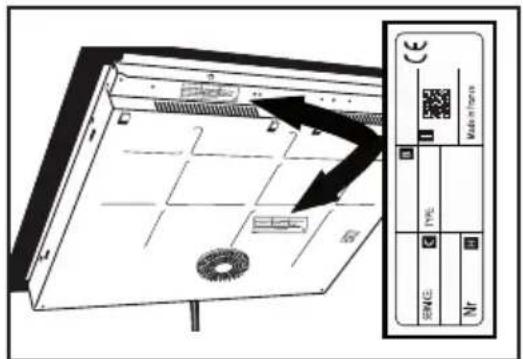

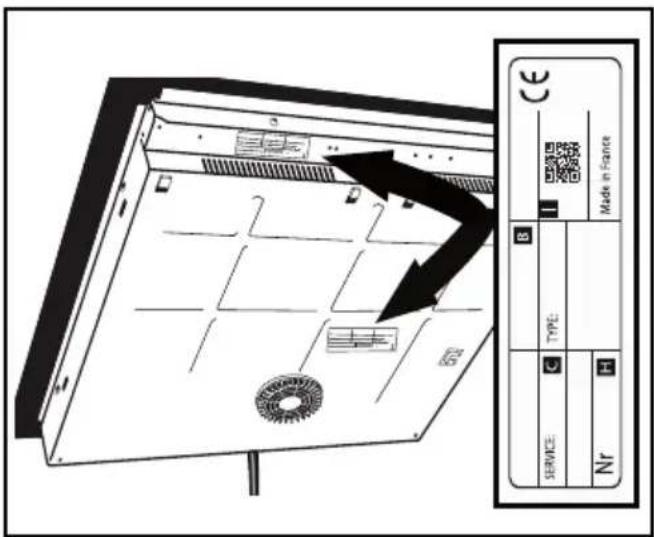

Queira anotar nos quadros abaixo as referências de serviço e tipo de norma que figuram nesta placa, para uma futura utilização.

Service :

Type :

Encastramento

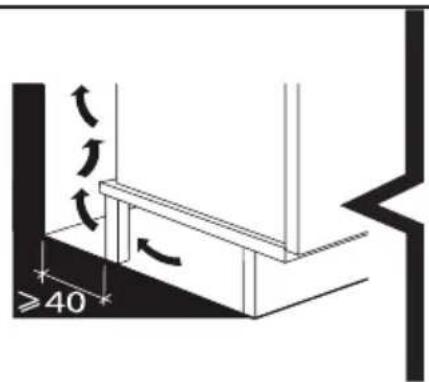

Verifique se as entradas e saídas de ar estão desobstruídas. Tenha em conta as indicações relativas às dimensões (em milímetros) do móvel destinado a receber a placa de cozinha. Verifique se o ar circula corretamente entre a parte de frente e a parte de trás da sua placa de cozinha.

No caso de instalação da placa por cima de uma gaveta,

≥40

≥20 ≥40

ou por cima de um forno encastrável, respeite as dimensões anotadas nas ilustrações para assegurar uma saída de ar suficiente na parte da frente.

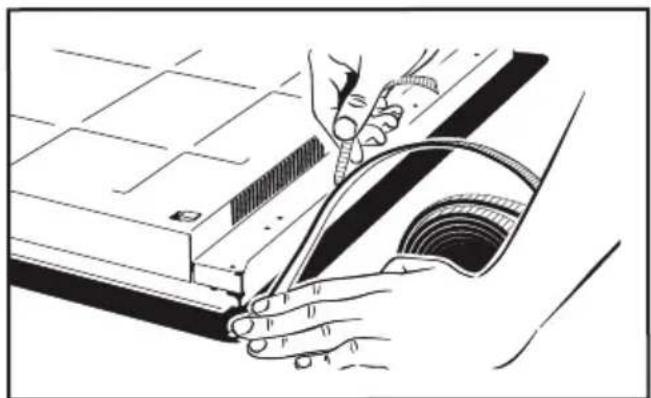

Cole a junta de estanqueidade em toda a volta a placa e introduza a placa no móvel

≥4 ≥40

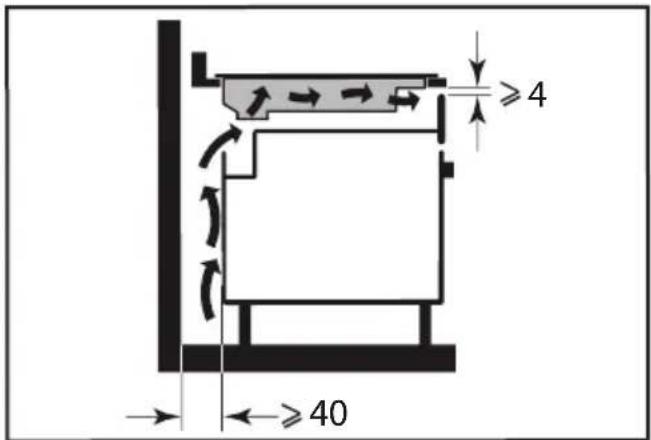

Se o seu forno estiver instalado sob a placa de cozinha, os dispositivos de segurança térmica da placa podem limitar a sua utilização simultânea com a do forno em modo de pirólise. Esta placa está equipada com um sistema de segurança anti sobreaquecimento. Este dispositivo de segurança pode, por exemplo, ser ativado em caso de instalação da placa por cima de um forno insuficientemente isolado. O código "F7" é então visualizado nas zonas de comando. Se isso acontecer, recomendamos que aumente a zona de ventilação da placa de cozinha, efetuando uma abertura na parte lateral do móvel (8 cm x 5 cm).

Ligação elétrica

Esta placa deve ser ligada à rede através de um dispositivo de corte multipolar em conformidade com as regras de instalação em vigor. Um dispositivo de desligamento deve estar incorporado na canalização fixa.

Identifique o tipo de cabo da sua placa de cozinha, segundo o número de fios e as cores.

Aquando da colocação sob tensão da placa, ou após um corte de corrente prolongado, uma codificação luminosa aparece no painel de comando. Aguarde cerca de 30 segundos que essas informações desapareçam antes de utilizar a placa (esta visualização é normal e está reservada, dado o caso, ao seu serviço pós-venda). O utilizador da placa não deve em caso algum tomá-las em consideração.

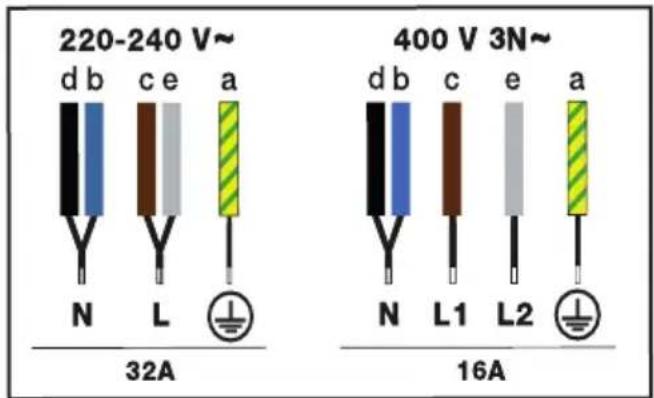

220-240 V~ d b c e a N L 32A 400 V 3N~ d b c e a N L1 L2 16A

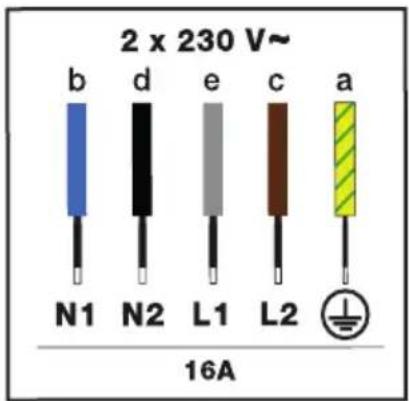

2 x 230 V~ b d e c a N1 N2 L1 L2 16A

Seleção do recipiente

A maioria dos recipientes é compatível com a indução. Só os recipientes de vidro, barro, alumínio sem fundo especial, cobre e certos materiais inoxidáveis não magnéticos não funcionam com o aquecimento por indução.

Conselhos

Sugerimos que escolha recipientes com fundo espesso e plano. Desta forma, o calor será bem repartido e a cozedura mais homogénea. Nunca colocar um recipiente vazio a aquecer sem vigilância.

Seleção do foco

Vários focos estão à sua disposição para posicionar os seus recipientes. Seleccione o mais conveniente, em função do tamanho do recipiente. Se a base do recipiente for demasiado pequena, o indicador de potência começa a piscar e o foco não funciona, mesmo se o material do recipiente for indicado para indução. Assegure-se de nunca utilizar recipientes de um diâmetro inferior ao diâmetro do foco (ver tabela).

Diâmetro do foco (cm)	Potência máxima (Watt)	Diâmetro do fundo do recipiente (cm)
16 2500	10 - 18
18 3600	11 - 22
21 3600	12 - 24
Duozone 4000 Oval,		travessa para peixe

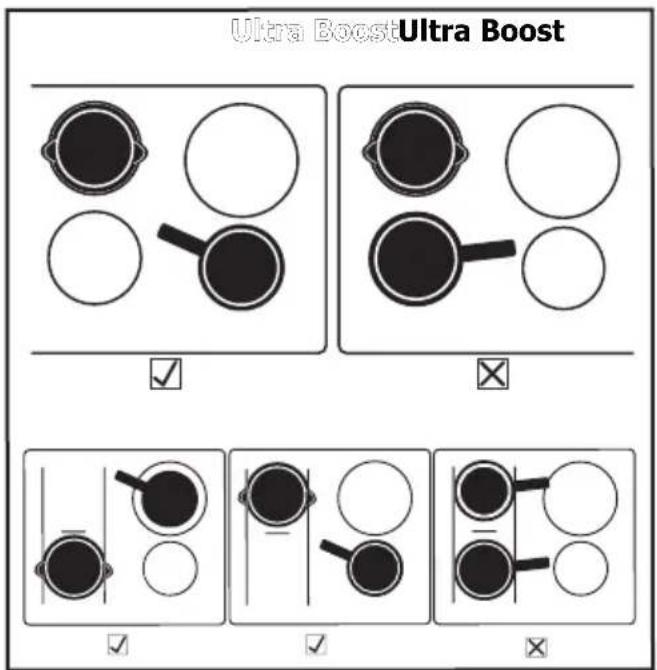

Conselhos

Aquando da utilização simultânea dos dois focos, a placa gere a repartição de potência para não ultrapassar a potência total da mesma.

Quando utilizar a potência máxima (Ultra Boost) em vários focos ao mesmo tempo, deve privilegiar o melhor posicionamento dos recipientes conforme o modelo da sua placa como indicado nas ilustrações.

Desta forma, evitará uma limitação automática da potência num dos focos se o posicionamento não for o ideal:

☑ = posicionamento recomendado.

☒ = posicionamento a evitar.

A potência total da sua placa deve adaptarse à potência da sua instalação elétrica. Por predefinição, a potência da sua placa de cozedura está ajustada ao seu nível mais elevado. Para aumentar ou diminuir o nível de potência: - Aquando da primeira colocação sob tensão (dentro de 30 segundos) pressione qualquer botão, o nível de potência máxima será visualizado.

ULTRA BOOST

74

Para diminuir a potência, pressione o botão - até obtenção da potência desejada.

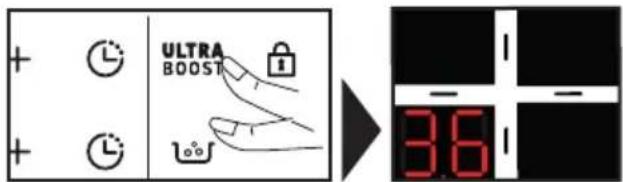

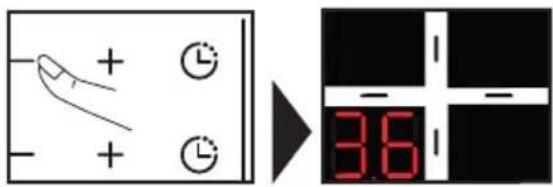

Para validar, pressione brevemente e em simultâ- neo o botão 100 o botasr e e.

ULTRA BOOST 36

- A qualquer momento, se a sua placa estiver em espera (com ou sem calor residual), fazer uma pressão longa simultânea do botão e para modificar a potência.

Níveis de potência disponíveis:

Potência da placa em kW	Fusíveis/ Disjuntor (A)
7,4 32
4,6 20
3,6 13
3	13

Ligar/desligar

Ligar:

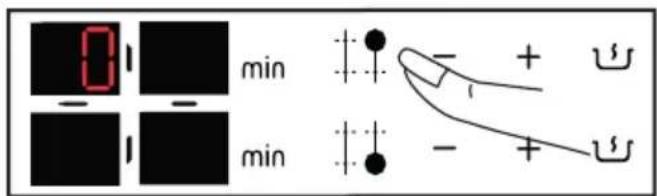

Pressionar o botão ① e depois o botão correspondente o foco desejado.

Aparece um 0 e soa um sinal indicando que a zona está ligada. Pode ajustar a potência desejada do foco selecionado. Se não selecionar uma potência, a zona de cozedura desliga-se automaticamente.

- + ⏱ ULTRA - + ⏱ BOOST ⏱ Ⓞ

0 - - min - + - - + - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - + + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - +

Desligar uma zona:

Efetuar uma pressão longa do botão ⚠️ correspondente ao foco desejado.

Um sinal sonoro longo soa e o visor apaga-se ou o símbolo "H" (calor residual) aparece.

Paragem geral:

Efetue uma pressão longa do botão ligar/desligar Ⓐ. Um sinal sonoro longo soa e o visor apaga-se ou o símbolo "H" (calor residual) aparece.

+/- Configuração da potência

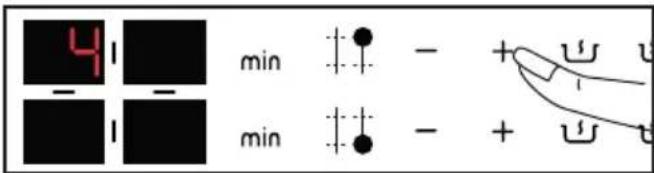

Durante o arranque, pode passar diretamente para a potência 14 pressionando o botão -. Pressione o botão + ou - para ajustar o nível de potência de 1 a 14.

4 - - min - + - min - +

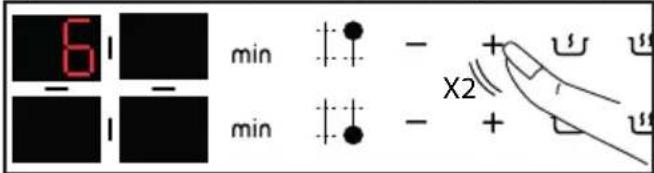

Com uma potência < de 6, uma pressão dupla rápida no botão + permite aceder à potência 6.

6 - - min - + X2 - + min

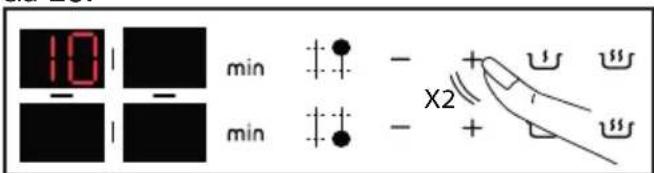

Com uma potência entre 6 e <10, uma pressão dupla rápida no botão + permite aceder à potência 10.

10 - min - min + - + X2

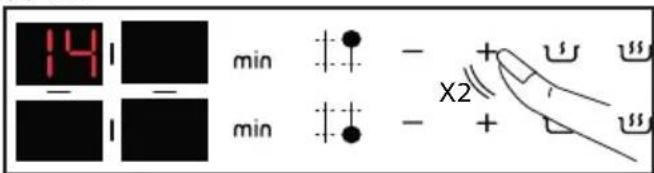

Com uma potência entre 10 e <14, uma pressão dupla rápida no botão + permite aceder à potência 14.

14 - - min + - + X2 - - min +

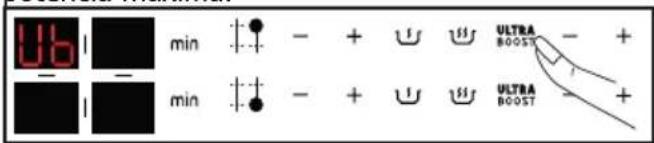

Uma pressão do botão ULTRA BQUESTmite aceder à potência máxima.

U6 - - min - + U USS ULTRA BOOST - + USS ULTRA BOOST - + min - + U USS ULTRA BOOST

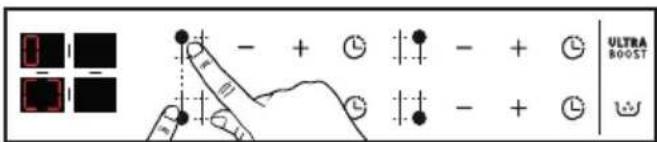

DUOZONE:

Uma pressão simultânea nos 2 botões e permite ativar a função "duoZone".

ULTRA BOOST

Aparece [o]símbolo. O ajuste da potência e do temporizador é feito nos comandos do foco traseiro esquerdo, como para um foco normal. A configuração do foco dianteiro esquerdo está inativa.

Para desativar a função "duozone", pressione o botão e

Configuração do temporizador

Cada zona de cozedura tem um temporizador dedicado ajustável até aos 99 minutos. O aumento é feito de 1 em 1, até ao 15, e depois de 5 em 5, até aos 99. Pode ser acionado quando a zona de cozedura em causa estiver em funcionamento.

Pressionar o botão do foco escolhido, aparece um ponto luminoso à direita.

A configuração é feita pressionando + ou -. É possível aceder diretamente aos 99 minutos pressionando desde o início o botão -.

No final da cozedura, o visor indica 0 e soa um sinal sonoro durante aproximadamente 20 segundos. Para o desativar, pressione qualquer botão de comando da zona de cozedura em causa.

Para parar o temporizador manualmente, faça uma pressão longa simultânea nos botões + e - ou volte ao 0 com o botão -. Uma pressão de permite consultar o tempo restante.

Função "Boil"

Esta função permite ferver água e mantê-la em ebulição para cozer massa, por exemplo.

Selecione o foco, faça uma pressão curta no botão "Boil"

Por defeito, a quantidade de água proposta é de 2 litros mas tem a possibilidade de a modificar com a ajuda dos botões + ou -.

Ajuste a quantidade de água desejada (de 1 a 6 litros).

ULTRA BOOST

2L bo bo

Valide pressionando o símbolo "Boil" ou espere alguns segundos e a validação será feita automaticamente.

Inicia-se a cozedura: b fixo + o que aparece no visor.

É emitido um sinal sonoro quando a água entra em ebulição e "B fixo + o que pisca no visor.

Deite as massas e depois, valide pressionando o botão "Boil"

Por defeito, nas placas com 14 posições de potência, o visor propõe a potência 13 (foco de 21 cm & Horizon) ou 12 (foco de 16 cm & 18 cm) e uma duração de cozedura de 8 minutos.

Pode no entanto ajustar a potência e o tempo de cozedura propostos.

Um sinal sonoro é ouvido ao fim da cozedura.

NOTA : É importante que a água esteja à temperatura ambiente no início da cozedura. Para esta função, não utilize recipientes de ferro fundido.

Também pode utilizar esta função para cozer qualquer alimento que requeira uma cozedura em água fervente.

egurança das crianças

A sua placa de cozedura tem uma segurança para crianças que bloqueia os comandos na paragem ou durante a cozedura. Por motivos de segurança, o botão mantém-se ativo e autoriza a paragem das zonas de aquecimento mesmo quando estão bloqueadas.

Bloqueio:

Pressione o botão 🔒 até que o símbolo de bloqueio b.pereça e um sinal sonoro confirme a sua manobra

A apresentação das zonas de cozedura em funcionamento indica alternadamente a potência e o símbolo de bloqueio.

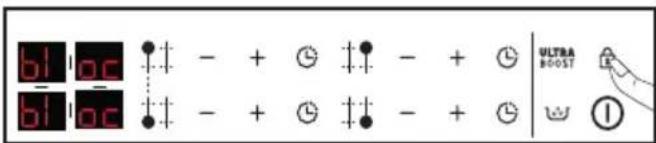

Desbloqueio:

Pressione o botão 🔒 até que o símbolo b1ac desapareça e um sinal sonoro confirme a sua manobra.

BL/oc BL/oc - + ⏱ + - + ⏱ ULTRA + + ⏱ BOOST - + ⏱ ①

Função CLEAN LOCK:

A função Clean Lock permite o bloqueio temporário da placa durante a limpeza.

Para ativar a função Clean Lock, faça uma pressão curta no botão 🔒, soa um sinal e o símbolo bloc pisca. Depois de cerca de 1 minuto, o bloqueio é automaticamente desativado. Soa um sinal sonoro duplo e o símbolo bloc desaparece. Tem a possibilidade de desativar a função Clean Lock a qualquer momento através de uma pressão longa no botão 🔒

Segurança e recomendações

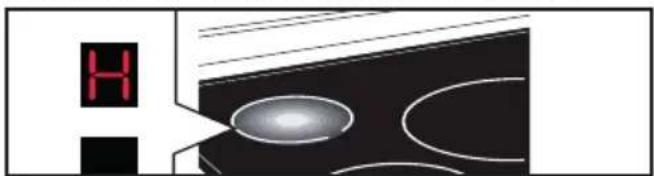

Calor residual:

Após o uso intensivo, a zona de aquecimento que acabou de utilizar ficar quente durante alguns minutos.

O símbolo "H" aparece durante este período.

Evite tocar nas zonas em questão.

Segurança anti-sobreaquecimento:

Cada zona de aquecimento está equipada com um sensor de segurança que controla constantemente a temperatura do fundo do recipiente. Em caso de esquecimento de um recipiente vazio numa zona de cozedura ligada, a placa reduz automaticamente a potência entregue e limita os riscos de deterioração.

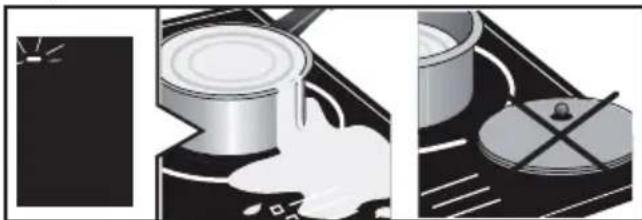

Proteção em caso de derrame:

Uma visualização especial (símbolo —), um sinal sonoro, seguido da paragem da placa podem ser acionados nos casos seguintes:

• Derrame por cima dos botões.
• Pano molhado colocado em cima dos botões.
• Objeto metálico colocado em cima dos botões.
  Retire o objeto ou limpe e seque os botões depois reinicie a cozedura.

A sua placa de cozedura vem equipada com a segurança Auto-Stop (paragem automática), que apaga automaticamente toda a zona de cozedura que fique ligada durante um tempo excessivo (entre 1 e 10 horas conforme a potência utilizada).

No caso de acionamento desta segurança, o corte da zona de cozedura é assinalado pela visualização de "AS" na zona de comando e um sinal sonoro é emitido durante 2 minutos aproximadamente. Para o desativar, basta premir um botão qualquer.

Conselhos

Sons semelhantes aos do mecanismo de um relógio podem se produzir.

Estes ruídos intervêm somente quando a placa está em funcionamento e desaparecem ou diminuem em função da configuração de aquecimento.

Silvos também podem aparecer segundo o modelo e a qualidade do seu recipiente. Os ruídos descritos são normais, fazem parte da tecnologia de indução e não indicam uma avaria.

Conselhos

Não recomendamos dispositivos de proteção da placa.

Para sujidade ligeira, utilize um esfregão. Demolhar convenientemente com água quente a zona a lavar e depois limpar.

Para uma acumulação de sujidades recozidas, derrames com açúcar, plástico derretido, utilize uma esponja sanitária ou um raspador especial para vidro. Deve molhar bem a zona a limpar com água quente, utilizar um raspador especial para vidros para desbastar, acabar com um esfregão e secar.

Para auréolas e marcas de calcário, aplicar vinagre branco quente sobre a mancha, deixar agir e secar com um pano macio.

Para cores metálicas brilhantes e a conservação semanal, utilizar um produto especial para vidro vitrocerâmico. Aplicar o produto especial (que contenha silicone e tenha de preferência um efeito protetor) sobre o vidro vitrocerâmico.

Observação importante: não utilizar pó nem esponja abrasiva. Privilegie os cremes e as esponjas especiais para louça delicada.

?

MENSAGENS PARTIO

- Durante a colocação em serviço

Constata que aparece uma indicação luminosa. Isto é normal. Desaparecerá depois de 30 segundos.

A sua instalação dispara ou funciona apenas um lado da placa. A ligação da sua placa está defeituosa. Verifique a sua conformidade (ver capítulo sobre a Ligação).

A placa liberta cheiros durante as primeiras utilizações. O aparelho é novo. Aqueça cada zona durante meia hora com um tacho cheio de água.

- Quando a placa é ligada

A placa não funciona e os indicadores luminosos do teclado estão apagados.

O aparelho não tem alimentação de energia. A alimentação ou a ligação estão defeituosas. Inspecione os fusíveis e o disjuntor elétrico.

A placa não funciona e aparece outra mensagem. O circuito eletrónico funciona mal. Contate o Serviço Pós-Venda.

A placa não funciona, a informação “☐” ou “bloco” é apresentada. Desative a segurança para crianças.

Código de avaria F9: tensão inferior a 170 V.

- Durante a utilização

A placa não funciona, o visor mostra —e

soa um sinal sonoro.

Houve um transbordo, ou um objeto tapa o painel de comando. Limpe ou retire o objeto e volte a iniciar a cozedura.

É indicado o código F7.

Durante o funcionamento de uma zona de aquecimento, os indicadores luminosos do painel piscam sempre.

O recipiente utilizado não é adequado.

Os recipientes fazem barulho e a placa emite um clique durante a cozedura (ver o conselho "Segurança e recomendações").

É normal. Com certo tipos de recipientes, isto deve-se à passagem de energia da placa para o recipiente.

rmazioni relative ai piani cottura elettrici per uso domestico - UE n° 66/2014
ormatic met betrekking tot huishoudelijke elektrische kookplaten - UE n° 66/2014
normacie dotyczące domowych płyt orzeinych elektrycznych - UE n° 66/2014
formações relativas a placas elétricas domésticas - UE nº 66/2014
rmácie v prínade elektrických varných dosink pro domácnost' - IIE n° 68/2014
formation om elektriska hållar för hushällbruk · UE n° 66/2014
formations concernant les plaques de cuisson domestiques électriques - UE n° 66/2014
formace týkajici se elektrických varných desek pro domácnost - UE n° 66/2014
plysninger for elkogenplader til husholdningsbrug - UE n° 66'2014
formationen zu elektrischen Haushaltskochmulden - UE n° 66/2014
Anoporeis w/ oivowis n/krzowis razirc - UF n° 86/2014
formation for domestic electric hobs - UE n° 86/2014

As eventuais intervenções no aparelho devem ser efetuadas por um profissional qualificado que trabalhe para a marca. Aquando da sua chamada, para facilitar o processamento do seu pedido, deve munir-se com as referências completas do seu aparelho (referência comercial, referência de serviço, número de série). Estas informações constam da placa sinalética colada no aparelho.

B: Referência comercial

C: Referência de serviço

H: Número de série

I: Código QR

PEÇAS DE ORIGEM

Durante uma intervenção, peça para utilizar exclusivamente peças de substituição certificadas de origem.

Brandt
