COOLER III PW COMPACT - Resfriador industrial LINCOLN ELECTRIC - Manual de utilização gratuito
Encontre gratuitamente o manual do aparelho COOLER III PW COMPACT LINCOLN ELECTRIC em formato PDF.
| Tipo de produto | Resfriador industrial |
| Marca | Lincoln Electric |
| Modelo | COOLER III PW COMPACT |
| Dimensões (A x L x P) | 268 mm x 700 mm x 279 mm |
| Peso (sem líquido) | 20 kg |
| Alimentação elétrica | 400 V ± 15 %, 0,9 A, 50/60 Hz |
| Potência de resfriamento | 1,3 kW (a 1 L/min, 25 °C) |
| Pressão máxima nominal | 0,45 MPa (4,5 bar) |
| Capacidade do reservatório | 5 L (mínimo 3,7 L) |
| Líquido de refrigeração recomendado | FREEZCOOL (ref. W000010167) |
| Índice de proteção | IP23 |
| Temperatura de operação | -10 °C a +40 °C |
| Temperatura de armazenamento | -25 °C a +55 °C |
| Umidade em operação | ≤ 90 % a 20 °C |
| Normas | CEI 60974-2 / CEI 60974-10 (Classe A) |
| Uso previsto | Com tochas de água refrigeradas |
| Manutenção corrente | Verificar mangueiras, nível do líquido, estado do ventilador |
| Manutenção periódica | Pelo menos uma vez por ano: limpeza, purga do líquido se necessário |
| Segurança | Risco de eletrocussão, peças móveis, líquido quente. Leia o manual completo. |
| Peças de reposição | Referências disponíveis no manual de peças de reposição |
| Capacidade de reparo | Contate um centro de serviço autorizado Lincoln Electric |
Perguntas frequentes - COOLER III PW COMPACT LINCOLN ELECTRIC
Perguntas dos utilizadores sobre COOLER III PW COMPACT LINCOLN ELECTRIC
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Resfriador industrial em formato PDF gratuitamente! Encontre o seu manual COOLER III PW COMPACT - LINCOLN ELECTRIC e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. COOLER III PW COMPACT da marca LINCOLN ELECTRIC.
MANUAL DE UTILIZADOR COOLER III PW COMPACT LINCOLN ELECTRIC
OBRIGADO! Por ter escolhido a QUALIDADE dos produtos da Lincoln Electric.
- Verifique se o equipamento e a embalagem estão em bom estado. Qualquer reclamação relativa a danos materiais no transporte deverá ser comunicada imediatamente ao revendedor.
- Para futura referência, registe na tabela que se segue as informações de identificação do seu equipamento. As informações de Modelo, Código e Número de Série podem ser encontradas na chapa de características da máquina.
Especificações Técnicas .... 1
Compatibilidade Eletromagnética (CEM) 2
Segurança....3
Introdução ....5
Desembalamento 5
Instalação na fonte de alimentação....5
Instruções de Instalação e para o Operador 5
REEE 10
Peças Sobressalentes 10
Localização das lojas de assistência autorizada....10
Esquema de Ligações Elétricas....10
Acessórios....10
Especificações Técnicas
| NOME ÍNDICE | |||||
| COOLER III PW COMPACT | W000404340 | ||||
| ENTRADA | |||||
| Tensão de entrada U 1 Amperagem de entrada I 1max | |||||
| COOLER III PW COMPACT | 400 V ± 15% 0,9A | ||||
| Frequência Standard | |||||
| COOLER III PW COMPACT | 50/60 Hz CEI 60974-2 / CEI 60974-10 (CLASSE A) | ||||
| PARÂMETROS NOMINAIS | |||||
| Energia de refrigeração com um caudal de 1 litro por minuto à temperatura de 25°C | Valor máximo de pressão | ||||
| COOLER III PW COMPACT | 1,3 kW 0,45 MPa (4,5 bar) | ||||
| PARÂMETROS DO RESERVATÓRIO DO REFRIGERADOR | |||||
| Capacidade máxima do reservatório Capacidade mínima requerida do reservatório | |||||
| COOLER III PW COMPACT | 5 litros 3,7 litros | ||||
| LÍQUIDO REFRIGERANTE | |||||
| COOLER III PW COMPACT | Líquido refrigerante recomendado | FREEZCOOL - W000010167 | |||
| COOLER III PW COMPACT | Não utilizar!! | Líquidos de refrigeração pré-preparados da indústria de soldadura. Estes líquidos de refrigeração podem conter substâncias à base de óleo que atacam os componentes de plástico do refrigerador. Depois de introduzidas no refrigerador, estas substâncias são praticamente impossíveis de purgar das linhas de água e do permutador de calor. | |||
| Anticongelantes para automóveis. Estes líquidos de refrigeração danificam a bomba e bloqueiam o permutador de calor, o que afeta o desempenho da refrigeração. | |||||
| DIMENSÕES FÍSICAS | |||||
| Peso (sem líquido de refrigeração) | Altura | Largura | Comprimento | ||
| COOLER III PW COMPACT | 20 kg | 268 mm | 700 mm | 279 mm | |
| Classificação de proteção | Humidade de Funcionamento (t=68°F=20°C) | Temperatura de funcionamento | Temperatura de Armazenamento | ||
| IP23 | ≤ 90 % | de 14 °F a 104 °F (de -10 °C a +40 °C) | de -13 °F a 131 °F (de -25 °C a +55 °C) | ||
Compatibilidade Eletromagnética (CEM)
11/04
Esta máquina foi concebida em conformidade com todas as diretivas e normas relevantes. No entanto, ainda pode gerar interferências eletromagnéticas que podem afetar outros sistemas como os de telecomunicações (telefone, rádio e televisão) ou outros sistemas de segurança. Estas interferências podem causar problemas de segurança nos sistemas afetados. Leia e compreenda esta secção para eliminar ou reduzir a quantidade de interferências eletromagnéticas geradas por esta máquina.
Observe as diretrizes que se seguem para reduzir as emissões eletromagnéticas da máquina.
- Ligue a máquina à alimentação elétrica de acordo com este manual. Se se verificarem interferências, pode ser necessário adotar precauções suplementares, tais como a filtragem da alimentação elétrica.
- Os cabos de saída devem ser mantidos o mais curtos possível e posicionados em conjunto. Se for possível, ligar a peça de trabalho à terra para reduzir as emissões eletromagnéticas. O operador tem de verificar se a ligação da peça de trabalho à terra não causa problemas nem condições de funcionamento inseguro para pessoas e equipamento.
- A blindagem de cabos na área de trabalho pode reduzir as emissões eletromagnéticas. Tal poderá ser necessário para aplicações especiais.
AVISO
Os equipamentos de Classe A não são destinados para uso em localizações residenciais onde a potência elétrica é fornecida pelo sistema público de baixa tensão. Poderá haver dificuldades para assegurar a compatibilidade eletromagnética nesses locais, devido a interferências por condução ou por radiação.
Este equipamento só deve ser usado por pessoal qualificado. Os procedimentos de instalação, operação, manutenção e reparação devem ser realizados somente por pessoas qualificadas. Antes da utilização do equipamento, este manual deve ser lido e compreendido na íntegra. O incumprimento das instruções deste manual pode causar lesões corporais graves, morte ou danos no equipamento. Leia e compreenda as explicações que se seguem sobre os símbolos de aviso. A Lincoln Electric não se responsabiliza por danos causados por uma instalação incorreta, manutenção inadequada ou utilização anormal.
 | AVISO: este símbolo indica que é necessário seguir as instruções para evitar lesões corporais graves, morte ou danos no equipamento. Proteja-se a si próprio e a terceiros da possibilidade de ferimentos graves ou morte. |
 | LER E COMPREENDER AS INSTRUÇÕES: antes da utilização do equipamento, este manual deve ser lido e compreendido na íntegra. A soldadura por arco pode ser perigosa. O incumprimento das instruções deste manual pode causar ferimentos graves, morte ou danos no equipamento. |
 | POSSIBILIDADE DE MORTE POR CHOQUE ELÉTRICO: o equipamento de soldadura gera altas tensões. Não toque no elétrodo, no grampo de trabalho nem em peças de trabalho ligadas quando o equipamento está ligado. Isole-se do elétrodo, do grampo de trabalho e das peças de trabalho ligadas. |
 | EQUIPAMENTO ELÉTRICO: antes de proceder a qualquer intervenção neste equipamento, desligue a corrente de alimentação através do interruptor correspondente na caixa de fusíveis. Ligue este equipamento à terra em conformidade com as normas elétricas locais. |
 | EQUIPAMENTO ELÉTRICO: inspecione regularmente os cabos de alimentação, do elétrodo e do grampo de trabalho. Se houver algum dano no isolamento, substitua imediatamente o cabo. Não coloque o suporte do elétrodo diretamente na mesa de soldadura nem em qualquer outra superfície em contacto com o grampo de trabalho, para evitar o risco de ignição acidental do arco. |
 | CAMPOS ELÉTRICOS E MAGNÉTICOS PODEM SER PERIGOSOS: a passagem de corrente elétrica por um condutor gera campos eletromagnéticos (EMF). Os campos EMF podem interferir com alguns pacemakers, pelo que os soldadores que possuam um devem consultar um médico antes de utilizar este equipamento. |
 | CONFORMIDADE CE: este equipamento está em conformidade com as diretivas da União Europeia. |
 | RADIAÇÃO ÓTICA ARTIFICIAL: de acordo com os requisitos da Diretiva 2006/25/CE e da Norma EN 12198, o equipamento é da categoria 2. Este facto torna obrigatória a adoção de Equipamento de Proteção Individual (EPI), dotado de filtro com um grau de proteção até um máximo de 15, como estipulado pela Norma EN169. |
 | FUMOS E GASES PODEM SER PERIGOSOS: a soldadura pode produzir fumos e gases nocivos para a saúde. Evite respirar estes fumos e gases. Para evitar estes perigos, o operador tem de utilizar ventilação ou exaustão suficientes para manter fumos e gases fora da zona de respiração. |
 | RAIOS DA SOLDADURA POR ARCO PODEM QUEIMAR: se estiver a soldar ou a observar, use uma máscara com um filtro e proteções adequados para proteger os olhos das faíscas e dos raios da soldadura por arco. Use vestuário adequado em material ignifugo para proteger a sua pele e a dos ajudantes. Proteja outras pessoas próximas com uma proteção não inflamável adequada e alerte-as para não olharem nem se exporem ao arco. |
 | FAÍSCAS DE SOLDADURA PODEM CAUSAR INCÊNDIO OU EXPLOSÃO: elimine os riscos de incêndio da área de soldadura e tenha um extintor sempre disponível. As faíscas de soldadura e os materiais quentes do processo de soldadura podem passar facilmente por pequenas fissuras e aberturas para áreas adjacentes. Não solde depósitos, tambores, contentores ou outros materiais até serem seguidos todos os procedimentos para assegurar a inexistência de vapores inflamáveis ou tóxicos. Nunca utilize este equipamento na presença de gases ou vapores inflamáveis nem de líquidos combustíveis. |
  | MATERIAIS SOLDADOS PODEM QUEIMAR: a soldadura gera uma grande quantidade de calor. Superfícies e materiais quentes na área de trabalho podem provocar queimaduras graves. Use luvas e alicates ao manusear ou deslocar materiais na área de trabalho.MARCA DE SEGURANÇA: este equipamento é adequado para fornecer energia para operações de soldadura realizadas num ambiente com maior perigo de choque elétrico. |
 | GARRAFA PODE EXPLODIR SE DANIFICADA: use apenas garrafas de gás comprimido com o gás de proteção correto para o processo usado e reguladores nas devidas condições de funcionamento, concebidos para o gás e pressão de trabalho. Mantenha sempre as garrafas em posição vertical, fixadas firmemente num suporte fixo. Não desloque nem transporte garrafas de gás com a tampa de proteção retirada. Não permita o contacto do elétrodo, suporte do elétrodo, grampo de trabalho ou de qualquer outra peça com corrente elétrica com a garrafa. As garrafas de gás têm de ser colocadas afastadas de áreas onde possam estar sujeitas a danos físicos ou ao processo de soldadura, incluindo falscas e fontes de calor. |
 | LÍQUIDO DE REFRIGERAÇÃO QUENTE PODE PROVOCAR QUEIMADURAS NA PELE: verifique sempre se o líquidos de refrigeração NÃO ESTÁ QUENTE antes de intervir no refrigerador. |
O fabricante reserva-se o direito de efetuar alterações e/ou melhorias na conceção sem simultaneamente atualizar o Manual de Instruções.
O "COOLER III PW COMPACT" é uma unidade de refrigeração a líquido para utilização com
O "COOLER III PW COMPACT"
utilizado exclusivamente com os geradores LE concebidos para utilização conjunta.
O "COOLER III PW COMPACT" é entregue em embalagem de cartão que inclui:
- O "COOLER III PW COMPACT" atestado com líquido
d e Um manual de manutenção e utilização
- 4 parafusos e 4 porcas de fixação em caso de utilização sem o carrinho de transporte.
- Uma mangueira de derivação
Desembalamento
A embalagem do refrigerador foi concebida para suportar o transporte e a unidade está revestida por cartão. Se ocorrer algum dano no transporte, contacte o seu distribuidor certificado Lincoln ou centro de assistência.
Ao desembalar a unidade, evite inserir objetos afiados no revestimento de cartão, pois poderia danificar a unidade. Guarde o manual de instruções e o diretório de assistência fornecidos com o refrigerador para encomenda de peças e futuros serviços de manutenção.
Instalação na fonte de alimentação
Só um técnico eletricista qualificado pode ligar a máquina de soldar à rede de alimentação. A instalação tem de ser feita em conformidade com o Código Elétrico Nacional e as regulamentações locais adequadas.
Antes de fazer a ligação do "COOLER III PW COMPACT", desligue a fonte de alimentação e desligue-a da rede.
Utilização com carrinho
Coloque o refrigerador no carrinho. Prenda as pernas dianteiras do COOLER III com as fixações fornecidas.
Utilização sem carrinho
Prenda as pernas do gerador ao topo do refrigerador com os parafusos e porcas fornecidos. Ligue o refrigerador ao gerador (para mais informações, consulte o manual de instruções do gerador)
Cablagem e ligação do maçarico
Ligue a cablagem e o maçarico de modo a que o circuito fique corretamente fechado.
Instruções de Instalação e para o Operador
Leia toda esta secção antes da instalação ou utilização da máquina.
POSSIBILIDADE DE MORTE POR CHOQUE ELÉCTRICO.
- Não trabalhe com coberturas removidas.
- Não trabalhe se os cabos estiverem molhados ou imersos em água.
Os componentes móveis podem causar ferimentos.
- As peças em movimento podem causar ferimentos. Nunca insira os dedos nas aberturas do refrigerador.
LÍQUIDO DE REFRIGERAÇÃO QUENTE pode causar queimaduras na pele.
- Verifique sempre se o líquido de refrigeração NÃO ESTÁ QUENTE antes de intervir no refrigerador.
LOCALIZAÇÃO
Esta máquina vai trabalhar em ambientes agressivos. No entanto, é importante que simples medidas preventivas sejam seguidas de modo a assegurar a viabilidade do equipamento e uma vida útil longa.
- Não coloque nem utilize esta máquina numa superfície com uma inclinação horizontal superior a 10°.
- Não utilizar esta máquina para aquecer tubos.
- Esta máquina tem de ser instalada num local com livre circulação de ar novo, sem restrições de circulação de ar nas respetivas entradas e saídas. Quando a máquina estiver ligada, não a cubra com papel, tecido ou trapos.
- A sujidade e o pó que podem entrar na máquina devem ser reduzidos ao mínimo. Esta máquina tem um rating de proteção IP23. Mantenha-a seca, sempre que possível, e não a coloque em solo húmido ou em poças.
- A máquina deve ser mantida afastada de fora de máquinas radio comandadas. O funcionamento normal pode afetar negativamente o funcionamento das máquinas radio comandadas, o que pode resultar em ferimentos ou danos materiais. Leia a secção sobre compatibilidade eletromagnética neste manual.
- Não opere em áreas com uma temperatura ambiente superior a 40 °C. A temperatura do ar ambiente influencia os parâmetros de refrigeração. Se a temperatura ambiente for mais elevada, o sistema de refrigeração é menos eficiente.
AVISO
Evitar colocar o refrigerador na proximidade de áreas extremamente quentes.
FONTE DE ALIMENTAÇÃO RECOMENDADA
Este refrigerador foi concebido para utilização com maçaricos arrefecidos a água. Este refrigerador tem de ser usado com uma fonte de alimentação de soldadura que indique este refrigerador como acessório aprovado.
Ligação da Alimentação Elétrica
Este refrigerador tem de ser alimentado por uma fonte de alimentação de soldadura em conformidade com o procedimento de instalação, o qual só pode ser efetuado por um eletricista qualificado. A instalação tem de ser feita em conformidade com o Código Elétrico Nacional e as regulamentações locais adequadas.
! AVISO
Não opere este refrigerador se o reservatório não estiver cheio e as mangueiras do maçarico/pistola estiverem desligadas da unidade de refrigeração. O não cumprimento deste aviso poderá causar danos internos na unidade de refrigeração. Se utilizar um maçarico a ar, o refrigerador deve ser desligado manualmente no menu de configuração da fonte de alimentação, caso contrário, se não for possível, terá de ser instalada a mangueira de derivação fornecida com a unidade. Tenha cuidado com o nível do reservatório e a boa circulação do refrigerador porque não existe um sensor de fluxo no refrigerador.

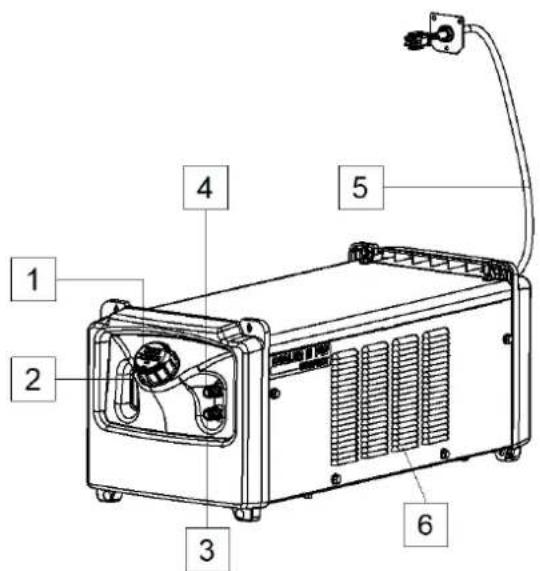

Controlos e Características de Funcionamento
-
Reservatório para líquido refrigerante com tampa e filtro: o reservatório translúcido permite controlar a quantidade de líquido refrigerante.
-
Nível visível do líquido.
- Acoplamento de ligação rápida: saída de líquido refrigerante (abastece de líquido refrigerante frio o maçarico/pistola).
- Acoplamento de ligação rápida: entrada de líquido refrigerante (retira líquido refrigerante quente do maçarico/pistola).
- Cabo de alimentação

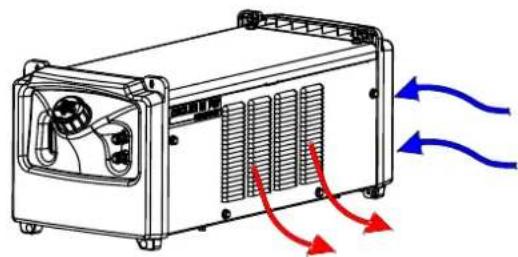

- Aberturas de circulação de ar: permitem a circulação adequada do ar de refrigeração.

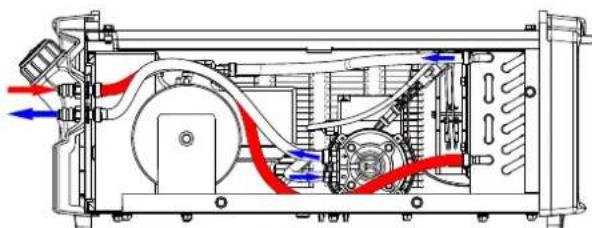

Circulação de líquido refrigerante no refrigerador
Evitar vincar ou dobrar quaisquer linhas de água.
! AVISO
Nunca utilizar o refrigerador com a cobertura retirada.
Atestar o reservatório e linhas de água
AVISO
Evite o contacto com o líquido refrigerante. Use luvas impermeáveis e proteção ocular.
O refrigerador só pode ser enchido e utilizado na posição horizontal.
Utilize apenas líquido refrigerante FREEZCOOL - W000010167.
AVISO
Nunca utilize o “COOLER III PW COMPACT” sem líquido refrigerante FREEZCOOL. A utilização de um produto diferente de FREEZCOOL invalida a garantir. É proibida a utilização de água e outros produtos.
Não utilize líquidos refrigerantes pré-preparados da indústria de soldadura. Estes líquidos refrigerantes podem conter substâncias à base de óleo que atacam os componentes de plástico da bomba do refrigerador. Depois de introduzidas as substâncias no refrigerador, é praticamente impossível purgá-las das linhas de água e do permutador de calor.
Não utilize produtos anticongelantes para automóveis. Estes líquidos refrigerantes danificam a bomba e bloqueiam o permutador de calor, o que afeta o desempenho da refrigeração.
AVISO
Nunca utilizar o refrigerador com o reservatório vazio.
AVISO
Não ligue o refrigerador se a quantidade de líquido refrigerante for inferior a 3,7 litros. Operar a máquina sem líquido refrigerante suficiente pode impedir a ferragem total do sistema e pode danificar a bomba.
- Ligue a cablagem e o maçarico de modo a que o circuito fique corretamente fechado.
- Retire o autocolante amarelo localizado na tampa do reservatório. Este autocolante é usado apenas para garantir que não há fugas durante o transporte.
- Ateste o reservatório apenas com líquido FREEZCOOL (peça sobressalente). O nível de líquido deve ser visível elo visor de nível no painel dianteiro do Cooler III após o enchimento e durante a utilização.
AVISO
Nunca usa o "COOLER III PW COMPACT" com um circuito de refrigeração aberto (não existe um sensor de fluxo9, visto haver o risco de danificar a bomba (se necessário, use a mangueira de derivação fornecida, ou deve desligar o refrigerador no menu de configuração da fonte de alimentação).
- Arranque o COOLER III PW (para mais informações, consulte o manual do gerador). Após aproximadamente 1 minuto de funcionamento, pare e verifique se o nível de refrigeração está correto.
Procedimento de ferragem da bomba No primeiro arranque ou após um serviço de manutenção ou antes de um longo período de inutilização, poderá ser necessário ferrar a bomba do Refrigerador seguindo este procedimento:
• Arranque o COOLER III PW COMPACT
- Feche a válvula do acoplador para permitir a passagem de ar, tendo o cuidado de proteger a saída contra o fluxo do líquido.
- Assim que o líquido de arrefecimento sair do acoplador, liberte a válvula. O refrigerador estará operacional.
Transporte
Para evitar danos por congelamento e fugas de água durante o transporte, o líquido refrigerante tem de ser retirado do reservatório do refrigerador.
Manutenção
AVISO
Para qualquer operação de reparação, modificação ou manutenção, recomenda-se contactar o Centro de Assistência Técnica mais próximo ou a Lincoln Electric. As reparações e modificações executadas por um centro de assistência ou pessoal não autorizados anulam o efeito e a validade da garantia do fabricante.
Qualquer dano notável deve ser reportado imediatamente e reparado.
MANUTENÇÃO DE ROTINA
- Verifique o estado dos tubos da água de refrigeração e das ligações do cabo de alimentação.
- Verifique a condição do maçarico/pistola de soldadura: substitua, se necessário.
- Verifique o estado e funcionamento da ventoinha de arrefecimento. Mantenha as ranhuras de ventilação limpas.
- O volume do reservatório deve ser verificado diariamente antes da utilização do refrigerador.
- Mantenha o reservatório cheio, sobretudo depois de desligar as linhas de água ou mudar o acessório que estiver a ser refrigerado.
MANUTENÇÃO PERIÓDICA (NÃO INFERIOR A UMA VEZ POR ANO)
Realize a manutenção de rotina e adicionalmente:
- Mantenha a máquina limpa. Usando um compressor (e baixa pressão), remova a sujidade da caixa externa e do permutador de calor interior.
- Em ambientes com sujidade e poeiras ou caso ocorra proliferação biológica no líquido refrigerante, pode ser necessário lavar o reservatório do líquido refrigerante. Retire o líquido refrigerante usado, lave o interior do reservatório e faça circular solução de limpeza pelo sistema de refrigeração. Adicione novo líquido refrigerante depois de concluída a limpeza.
AVISO
Líquido refrigerante quente pode provocar queimaduras. Verifique sempre se o líquido refrigerante NÃO ESTÁ QUENTE antes de intervir no refrigerador.
AVISO
Devem ser tomadas precauções especiais quando se retira o líquido refrigerante do reservatório. O líquido refrigerante não deve ser derramado para lençóis freáticos, esgotos, solo. Leia a "Ficha de Dados de Segurança" (do refrigerante utilizado) e contacte os serviços locais do Departamento de Proteção Ambiental solicitando informações sobre a reciclagem do líquido refrigerante.
A frequência da operação de manutenção pode variar de acordo com o ambiente de trabalho onde a máquina está localizada.
AVISO
Não toque em peças com corrente elétrica.
AVISO
Antes de retirar a caixa da máquina, esta tem de ser desligada e o cabo de massa tem de ser desligado da tomada de corrente.
! AVISO
A fonte de alimentação deve ser desligada da máquina antes de cada manutenção e serviços. Após cada reparação, realize testes apropriados para garantir a segurança necessária.
Política de Assistência ao Cliente
A The Lincoln Electric dedica-se ao fabrico e venda de equipamento de soldadura de elevada qualidade, consumíveis e equipamento de corte. O nosso desafio é cumprir as necessidades dos nossos clientes e exceder as suas expectativas. Por vezes, os adquirentes poderão pedir à Lincoln Electric conselhos ou informações sobre a utilização dos seus produtos. Respondemos aos nossos clientes com base nas melhores informações de que dispomos nesse momento. A Lincoln Electric não dá garantias sobre tais conselhos e não assume qualquer responsabilidade relativamente a essas informações ou conselhos. Rejeitamos expressamente qualquer tipo de garantia, incluindo garantia de adequação de produtos a qualquer objetivo específico do cliente, no que diz respeito a tias informações e conselhos. Por uma questão prática, não assumimos também qualquer responsabilidade pela atualização ou correção das ditas informações ou conselhos depois da sua comunicação, nem o fornecimento de tal informação ou conselho cria, expande ou altera qualquer garantia relativa à venda dos nossos produtos.
A Lincoln Electric é um fabricante recetivo, mas a seleção e uso de produtos específicos vendidos pela Lincoln Electric é inteira e somente da responsabilidade do cliente. Muitas variáveis fora do controlo da Lincoln Electric afetam os resultados obtidos na aplicação destes métodos de fabrico e requisitos de serviço.
Sujeito a alteração – Tanto quanto é do nosso conhecimento, estas informações estão corretas no momento de impressão. Consulte www.lincolnelectric.com para obter informações atualizadas.
Deteção e resolução de problemas
Este Guia de Resolução de avarias destina-se a ser usado pelo proprietário/operador da máquina. A reparação não autorizada deste equipamento pode colocar o técnico e o operador da máquina em perigo e invalida a garantia de fábrica. Para sua segurança e de modo a evitar perigos e choques elétricos durante a deteção e resolução de avarias neste equipamento, observe todas as notas de segurança e precauções descritas na secção sobre segurança deste manual.
AVISO
Se, por qualquer razão, não compreender os procedimentos de teste ou não tiver condições para executar testes/reparações em segurança, contacte Centro de Assistência Técnica autorizado mais próximo ou a Lincoln Electric para obter assistência técnica para a resolução de avarias.
| LOCALIZAR O PROBLEMA (SINTOMA) | CAUSA POSSÍVEL AÇÃO RECOMENDADA | |
| O refrigerador não funciona. | O cabo de alimentação não está ligado.Tomada sem corrente.O cabo de alimentação está danificado.Linhas de água bloqueadas ou vincadas.Fuga na pistola ou nos tubos de água.Reservatório vazio.Fusível queimado. | Ligar o cabo de alimentação.Verificar o disjuntor da tomada.Reparar o cabo} danificado ou encomendar um novo conjunto de cabos.Desobstruir os tubos. Evitar vincar ou dobrar as linhas de água.Reparar a fuga.Abastecer o reservatório.Substituir o fusível. |
| Fuga de água interna. | Braçadeira de um tubo interno desapertada.Tubo interno perfurado.Fuga no permutador de calor. | Apertar ou substituir a braçadeira.Substituir o tubo perfurado por um novo.Substituir o permutador de calor. |
| Fuga na entrada/saída do bloco de ligações. | Braçadeira desapertada. | Apertar a braçadeira no tubo. |
| Maçarico ou pistola aquecem | Unidade colocada próximo de uma área extremamente quente.Ventoinha não funciona. | Afastar a unidade do ar quente.Consultar a secção sobre a ventoinha. |
| A ventoinha funciona mas o fluxo de líquido refrigerante é reduzido. | Maçarico/pistola ou tubos com fuga.Maçarico/pistola ou tubos parcialmente obstruídos.Reservatório vazio ou quase vazio. | Reparar a fuga.Desobstruir.Reabastecer o reservatório. |
| A ventoinha funciona mas o fluxo de líquido refrigerante é inexistente. | Bomba avariada.Bomba com problemas. | Substituir a bomba.Substituir a bomba. |
| A bomba funciona mas a ventoinha não. | Ventoinha a tocar no permutador de calor.Avaria do motor da ventoinha. | Substituir a ventoinha.Substituir a ventoinha. |
| O refrigerador dispara o disjuntor da tomada. | Circuito em sobrecarga.Avaria de componente elétrico do refrigerador. | Verificar o disjuntor de saída na fonte de alimentação.Substituir o componente elétrico. |
07/06
O equipamento elétrico não pode ser deitado fora juntamente com o lixo doméstico! Nos termos da Diretiva Europeia 2012/19/CE relativa aos resíduos de equipamentos elétricos e eletrónicos (REEE) e respetiva implementação em conformidade com as legislações nacionais, o equipamento elétrico em fim de vida útil, tem de ser recolhido separadamente e entregue em instalações de reciclagem para este efeito. Como proprietário do equipamento, deve informar-se sobre os sistemas de recolha aprovados junto do nosso representante local. Ao cumprir esta Diretiva Europeia, está a proteger o ambiente e a saúde humana!
Peças Sobressalentes
12/05
Instruções de consulta da lista de peças
- Não utilize esta lista de peças para uma máquina cujo número de código não se encontre enumerado. Contacte o Departamento de Assistência da Lincoln Electric sobre qualquer número de código não enumerado.
- Use a ilustração da página relativa à instalação e a tabela abaixo, para determinar a localização da peça para o código específico à sua máquina.
- Use apenas as peças com a marcação "X" da coluna sob o número de coluna referido na página relativa à instalação (# indica uma alteração a esta publicação).
Primeiro, leia as instruções de consulta da lista de peças acima e, depois, consulte o manual de "Peças Sobresselentes" fornecido com a máquina, que possui referências cruzadas de peças com imagens descritivas.
Localização das lojas de assistência autorizada
01/19
- Em caso de reclamação de defeitos no período de garantia, o adquirente deverá contactar um centro de assistência autorizado ou a Lincoln Electric.
- Contacte o seu Representante de vendas local para obter assistência e localizar o centro de assistência autorizado mais próximo.
Esquema de Ligações Elétricas
Consulte o manual de "Peças Sobresselentes" fornecido com a máquina.
Acessórios
| W000010167 | FREEZC | DOL (líquido de refrigeração) – 10 litros |
| W000010168 | FREEZC | DOL (líquido de refrigeração) – 20 litros |
