MANUAL DE UTILIZADOR DW777 DEWALT

Português (traduzido das instruções originais) 75

a1 0° 15° 30° 33.85° 45° a2 a4 u

Figure 20

CORTE DE MATERIAL CORTO

b. Serrare il controdado (tt).

Optou por uma ferramenta da DEWALT. Longos anos de experiência, um desenvolvimento meticuloso dos seus produtos e um grande espírito de inovação são apenas alguns dos argumentos que fazem da DEWALT um dos parceiros de maior confiança para os utilizadores de ferramentas eléctricas profissionais.

Dados técnicos

	DW770	DW771		DW777
Vollagem	V			230
Tipo 1 2	2
Alimentação	W	1600		1550/1400	1800/1600
Diâmetro da lâmina	mm	216		216	216
Diâmetro do orifício de encaixe da lâmina	mm	30		30	30
Velocidade máxima da lâmina	min ^-1	6300		2600-5200	6300
Corte em esquadria(ângulo máximo)	para a esquerda e para a direita	50°		50°	50°
Corte em bisel(ângulo máximo)	para a esquerda	48°		48°	48°

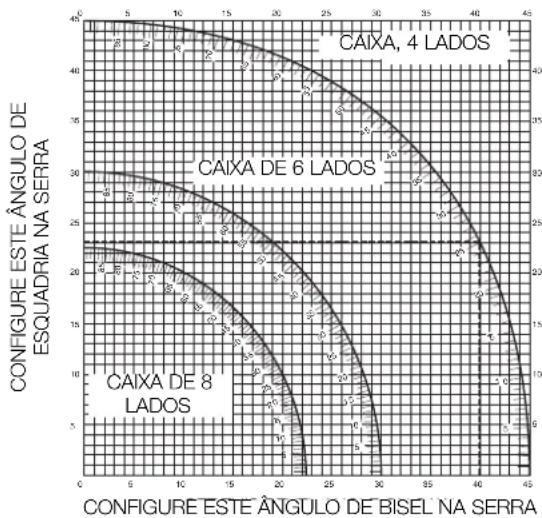

Esquadria composta	corte em bisel	45°		45°	45°
	corte em esquadria	45°		45°	45°
Capacidade
corte transversal a 90°	mm	60 x 270		60 x 270	60 x 270
corte em esquadria a 45°	mm	60 x 190		60 x 190	60 x 190
corte em esquadria a 48°	mm	60 x 180		60 x 180	60 x 180
corte em bisel a 45°	mm	48 x 270		48 x 270	48 x 270
corte em bisel a 48°	mm	45 x 270		45 x 270	45 x 270
Dimensões globais	mm	460 x		460 x	460 x
560 x 430	560 x 430	560 x 430
Peso	kg	14,0		15,0	15,0
L_PA (pressão sonora)	dB(A)	93		91	93
K_VA (variabilidade da pressão sonora)	dB(A)	3		3	3
L_WA (potência acústica)	dB(A)	104		102	104
K_WA (variabilidade da potência acústica)	dB(A)	3,9		3,2	3,9

Valores totais de vibração (soma vectorial triaxial) determinados em conformidade com a norma EN 61029:

Valor de emissão de vibrações a _h

a_h =	m/s2	2,1	2,1	2,1
Variabilidade K =	m/s2	1,5	1,5	1,5

O nível de emissão de vibrações indicado nesta ficha de informações foi medido em conformidade com um teste padrão estabelecido pela norma EN 61029 e poderá ser utilizado para comparar uma ferramenta com outra. Por conseguinte, este nível poderá ser utilizado para uma avaliação preliminar da exposição às vibrações.

ATENÇÃO: o nível de emissão de vibrações declarado diz respeito às principais aplicações da ferramenta. No entanto, se a ferramenta for utilizada para aplicações diferentes ou com acessórios diferentes, ou não receber uma manutenção adequada, o nível de emissão de vibrações poderá ser diferente. Isto poderá aumentar significativamente o nível de exposição às vibrações durante o período de trabalho total.

A estimativa do nível de exposição às vibrações também deverá ter em conta o número de vezes que a ferramenta é desligada e os momentos em que está ligada, mas não está efectivamente a funcionar. Isto poderá reduzir significativamente o nível de exposição às vibrações durante o período de trabalho total.

Identifique medidas de segurança adicionais para proteger o utilizador contra os efeitos das vibrações, tais como: efectuar uma manutenção correcta da ferramenta e dos acessórios, manter as mãos aquecidas e organizar padrões de trabalho.

Fusíveis

Europa Ferramentas de 230 V 10 amperes, alimentação de rede

NOTA: Este dispositivo foi concebido para ligação a um sistema de 2,10 fornecimento de energia 230m uma impedância máxima de sistema permissível Zmax de 0,25 Ohm no ponto de ligação (caixa de serviço de alimentação) do fornecimento do utilizador.

O utilizador deve garantir que este dispositivo é ligado apenas a um sistema de alimentação que preencha o requisito indicado acima. Se necessário, o utilizador pode solicitar à empresa pública de fornecimento de energia eléctrica a impedância do sistema no ponto de ligação.

Defi nições: directrizes de segurança

As definições abaixo descrevem o nível de gravidade de cada aviso. Leia o manual e preste atenção a estes símbolos.

PERIGO: indica uma situação de

perigo eminente que, se não for evitada, irá resultar em morte ou ferimentos graves.

ATENÇÃO: indica uma situação potencialmente perigosa que, se não for evitada, poderá resultar em morte ou ferimentos graves.

CUIDADO: indica uma situação potencialmente perigosa que, se não for evitada, poderá resultar em ferimentos ligeiros ou moderados.

AVISO: indica uma prática (não relacionada com ferimentos) que, se não for evitada, poderá resultar em danos materiais.

Indicatrisco de incêndio.

Arestas afiadas.

Declaração de conformidade da CE

DIRECTIVA "MÁQUINAS"

DW770, DW771, DW777

A DEWALT declara que os produtos descritos em Dados técnicos se encontram em conformidade com as seguintes normas e directivas: 2006/42/CE, EN 61029-1 e EN 61029-2-9.

Além disso, estes produtos também se encontram em conformidade com a Directiva 2004/108/CE e 2011/65/UE. Para obter mais informações, contacte a DEWALT através da morada indicada em seguida ou consulte o verso do manual.

O abaixo assinado é responsável pela compilação do ficheiro técnico e faz esta declaração em nome da DEWALT.

H. Jopsmann

Horst Grossmann

Vice-presidente da Divisão de Engenharia e Desenvolvimento de Produtos

D-65510, Idstein, Alemanha

01.01.2010

Instruções de segurança

ATENÇÃO! Ao utilizar ferramentas eléctricas, deve seguir sempre as precauções básicas de segurança para reduzir o risco de incêndio, choque eléctrico e ferimentos, incluindo as precauções indicadas em seguida.

Leia todas estas instruções antes de tentar utilizar este produto e guarde-as num local seguro.

GUARDE ESTE MANUAL PARA CONSULTA POSTERIOR

Regras de segurança gerais

1. Mantenha a área de trabalho limpa e organizada.

As áreas e as bancadas de trabalho desorganizadas potenciam a ocorrência de ferimentos.

1. Tenha em conta o ambiente da área de trabalho.

Não exponha a ferramenta à chuva. Não utilize a ferramenta em condições de água ou humidade. Mantenha a área de trabalho bem iluminada (luminosidade de 250 a 300 lux). Não utilize a ferramenta onde exista um risco de causar um incêndio ou uma explosão, como, por exemplo, na presença de líquidos ou gases inflamáveis.

1. Proteja-se contra choques eléctricos.

Evite o contacto do corpo com superfícies e equipamentos ligados à terra (por exemplo, tubagens, radiadores, fogões e frigoríficos). Ao utilizar a ferramenta em condições extremas (por exemplo, com elevada humidade, quando estiverem a ser produzidas limalhas, etc.), a segurança eléctrica pode ser melhorada usando um transformador de isolamento ou um disjuntor com ligação à terra.

1. Mantenha as outras pessoas afastadas.

Não permita que outras pessoas, especialmente crianças, não envolvidas no trabalho toquem na ferramenta ou na extensão e mantenha-as afastadas da área de trabalho.

1. Guarde as ferramentas que não estejam ser utilizadas.

Quando não estiverem a ser utilizadas, as ferramentas devem ser guardadas num local seco e fechadas com segurança, fora do alcance de crianças.

1. Não utilize a ferramenta de forma forçada.

Esta irá efectuar o trabalho de um modo mais eficiente e seguro se for utilizada da forma e à velocidade para a qual foi concebida.

1. Utilize a ferramenta mais adequada para o trabalho.

Não utilize ferramentas pequenas de forma forçada para fazer o trabalho de uma ferramenta maior. Não utilize as ferramentas para finalidades diferentes daquelas para as quais foram concebidas; por exemplo, não utilize serras circulares para cortar ramos ou troncos de árvore.

1. Utilize vestuário adequado.

Não use roupas largas ou jóias, dado que estas podem ficar presas nas peças móveis. Recomenda-se a utilização de calçado antiderrapante ao trabalhar no exterior. Utilize uma protecção para o cabelo que permita prender o cabelo comprido.

1. Utilize equipamento de protecção.

Utilize sempre óculos de protecção. Utilize uma máscara contra o pó se o trabalho realizado produzir partículas. Se estas partículas puderem estar consideravelmente quentes, use também um avental de protecção resistente ao calor. Utilize sempre protecções para os ouvidos. Utilize sempre um capacete de protecção.

1. Ligue um equipamento de extracção de partículas.

Se forem fomecidos dispositivos para a ligação de equipamento de extracção e recolha de partículas, certifique-se de que estes são ligados e utilizados adequadamente.

1. Não aplique força excessiva sobre o cabo.

Nunca puxe o cabo para o desligar da tomada. Mantenha o cabo afastado do calor, de substâncias oleosas e de extremidades aguçadas. Nunca transporte a ferramenta segurando-a pelo respectivo cabo.

1. Fixe a peça a trabalhar.

Sempre que possível, utilize grampos ou um torno para fixar a peça a trabalhar. Este procedimento é mais seguro do que utilizar a sua mão e liberta ambas as mãos para usar a ferramenta.

1. Não se estique demasiado ao trabalhar uma peça.

Mantenha sempre um apoio e um equilíbrío adequados.

1. Efectue uma manutenção cuidadosa das ferramentas.

Mantenha as ferramentas de corte afiadas e limpas de forma a obter um desempenho mais eficiente e seguro. Siga as instruções para lubrificar e substituir os acessónos. Inspeccione as ferramentas periodicamente e, caso estejam danificadas, mande-as reparar através de um centro de assistência autorizado. Mantenha as pegas e os botões secos, limpos e isentos de óleo e gordura.

1. Desligue as ferramentas.

Quando não estiverem a ser utilizadas, antes de uma acção de manutenção e ao substituir acessórios, tais como lâminas, brocas e mandris, desligue as ferramentas da fonte de alimentação.

Ganhe o hábito de verificar se as chaves de ajuste foram retiradas da ferramenta antes de a utilizar.

1. Evite ligar a ferramenta de forma não intencional.

Não transporte a ferramenta com um dedo no gatilho de activação. Certifique-se de que a ferramenta se encontra na posição "off" (desligada) antes de a ligar à tomada.

1. Utilize extensões adequadas para exteriores.

Antes de qualquer utilização, inspeccione a extensão e, caso esta esteja danificada, substitua-a. Quando a ferramenta for utilizada no exterior, use apenas extensões especificamente concebidas para uma utilização no exterior.

1. Mantenha-se atento.

Tenha atenção ao que está a fazer. Utilize o senso comum. Não utilize a ferramenta quando estiver cansado ou sob a influência de drogas ou álcool.

1. Verifique se existem peças danificadas.

Antes de qualquer utilização, verifique cuidadosamente a ferramenta e o cabo de alimentação para determinar se a ferramenta irá funcionar adequadamente e realizar a função para a qual foi concebida. Verifique o alinhamento e a lubrificação das peças móveis, se existem danos em qualquer peça, a montagem da máquina e quaisquer outras condições que possam afectar o funcionamento da ferramenta. Uma protecção ou outra peça que se encontre danificada deverá ser reparada adequadamente ou substituída por um centro de assistência autorizado, a menos que este manual de instruções indique outro procedimento. Todos os botões defeituosos deverão ser substituídos por um centro de assistência autorizado. Não utilize a ferramenta se o gatilho de activação não a ligar e desligar. Nunca tente efectuar qualquer reparação por si mesmo.

ATENÇÃO! A utilização de qualquer acessório ou dispositivo complementar ou qualquer utilização desta ferramenta que seja diferente do que é recomendado neste manual de instruções poderá representar um risco de ferimentos.

1. Mande reparar a sua ferramenta por um técnico qualificado.

Esta ferramenta eléctrica encontra-se em conformidade com as normas de segurança aplicáveis. As reparações deverão ser exclusivamente efectuadas por técnicos qualificados utilizando peças sobresselentes originais. Caso contrário, tal poderá resultar num perigo considerável para o utilizador.

Regras de segurança adicionais para serras de esquadria

• A máquina inclui um cabo de alimentação com uma configuração especial, que só pode ser substituído pelo fabricante ou pelo seu agente de assistência autorizado.
• Não utilize a serra para cortar materiais diferentes dos recomendados pelo fabricante.
• Não utilize a máquina sem os resguardos devidamente posicionados, se não estiverem a funcionar ou se não tiveram uma manutenção adequada.
• Certifique-se de que o suporte está devidamente fixado quando realizar cortes de biselamento.
• Mantenha a área em tomo da máquina em bom estado e sem materiais soltos, isto é, aparas e pedaços de material.

- Seleccione a lâmina correcta para o material que pretende cortar.

- Utilize as lâminas de serra devidamente afiadas. Tenha em atenção a marca de velocidade na lâmina da serra.

- Certifique-se de que todos os botões de bloqueio e pegas de fixação estão fixos antes de iniciar qualquer operação.

- Nunca coloque as mãos perto da lâmina no local onde a serra está ligada à fonte de energia eléctrica.

- Nunca tente parar a máquina rapidamente, inserindo uma ferramenta ou qualquer outro meio para parar a lâmina; se o fizer, pode ocorrer um acidente grave.

- Consulte o manual de instruções antes de utilizar qualquer acessório. O uso incorrecto de um acessório pode causar danos.

- Utilize um fixador ou use luvas quando manusear uma lâmina de serra ou material áspero.

- Certifique-se de que a lâmina da serra está montada correctamente antes de a utilizar.

- Certifique-se de que a lâmina roda na direcção correcta.

- Não utilize lâminas com um diâmetro superior ou inferior ao recomendado. Consulte os dados técnicos para obter a classificação da lâmina. Utilize apenas as lâminas especificadas neste manual e em conformidade com a norma 847-1.

- Considere a utilização de lâminas de redução de ruído especialmente concebidas.

- Não utilize lâminas fabricadas com AÇO RÁPIDO.

- Não utilize lâminas de serra com rachas ou danificadas.

- Não utilize discos abrasivos ou de diamante.

- Utilize apenas lâminas de serra em que a velocidade assinalada seja, pelo menos, igual à indicada na serra.

- Nunca utilize a serra sem a placa de corte.

- Levante a lâmina da zona de corte na peça antes de libertar o interruptor.

- Antes de cada corte, certifique-se de que a máquina está estável.

- Não introduza nenhum objecto contra a ventoinha para fixar o eixo do motor.

- O resguardo da lâmina na serra levanta automaticamente quando o braço é baixado; baixa sobre a lâmina quando a alavanca de libertação de bloqueio da cabeça (b) é empurrada.

- Nunca levante o resguardo da lâmina, a menos que a serra esteja desligada. O resguardo pode ser levantado com a mão durante a colocação ou remoção das lâminas de serra ou a inspecção da serra.

- Verifique periodicamente se as entradas de ventilação do motor estão limpas e sem aparas.

- Substitua a placa de corte de serra quando estiver gasta.

- Desligue a máquina da corrente eléctrica antes de realizar qualquer trabalho de manutenção ou mudar a lâmina.

- Nunca efectue qualquer trabalho de limpeza ou manutenção quando a máquina estiver em funcionamento e se a cabeça não estiver na posição de repouso.

- Se estiver equipada com laser, não é permitido substituir por outro tipo de laser. As reparações devem ser realizadas pelo fabricante do laser ou por um agente autorizado.

- Quando serrar madeira, ligue a serra a um dispositivo de recolha de serradura. Tenha sempre em conta os seguintes factores que influenciam a exposição à serradura:

-- tipo de material a trabalhar (as tábuas de madeira prensada produzem mais serradura do que a madeira);

-- lâmina da serra afiada;

-- regule o ajuste da lâmina da serra;

-- a velocidade do ar do extractor de serradura não deve ser inferior a 20 m/s.

Certifique-se de que a extracção local, as campânulas, reflectores e calhas estão devidamente regulados.

- Tenha em conta os seguintes factores que influenciam a exposição ao ruído:

-- utilize lâminas de serra concebidas para reduzir o ruído produzido;

-- utilize apenas lâminas de serra bem afiadas;

- A manutenção da máquina deve ser realizada periodicamente;

- Disponha de uma adequada iluminação geral ou localizada;

- Certifique-se de que o operador tem formação adequada sobre a utilização, ajuste e funcionamento da máquina;

- Certifique-se de que os espaçadores e anéis de eixo são adequados para o fim a que se destina, tal como indicado neste manual.

- Evite remover quaisquer cortes ou outras partes da peça de trabalho da área de corte enquanto a máquina estiver em funcionamento e a cabeça da serra não estiver na posição de repouso

- Nunca corte peças com menos de 150 mm.

- Sem suporte adicional, a máquina foi concebida para aceitar o tamanho máximo da peça de trabalho de:

- As peças de trabalho maiores devem ser suportadas por uma mesa adicional adequada, por exemplo o modelo DE7023. Fixe sempre a peça de trabalho em segurança.

- Em caso de acidente ou falha da máquina, desligue a máquina de imediato e retire a ficha da máquina da fonte de alimentação.

- Comunique a falha e assinale a máquina de maneira adequada, para evitar que outras pessoas utilizem a máquina defeituosa.

- Se a lâmina da serra ficar bloqueada devido a força de avanço anormal durante o corte, desligue a máquina e retire a ficha da fonte de alimentação. Retire a peça de trabalho e certifique-se que a lâmina da serra funciona sem problemas. Ligue a máquina e inicie a nova operação de corte com força de avanço reduzida.

- Sempre que a situação o permitir, monte a máquina numa bancada, utilizando parafusos com 8 mm de diâmetro e 80 mm de comprimento.

Riscos residuais

Os seguintes riscos são inerentes à utilização das serras:

- ferimentos causados ao tocar nas partes rotativas

Apesar da aplicação dos regulamentos de segurança relevantes e da implementação de dispositivos de segurança, alguns riscos residuais não podem ser evitados. Estes riscos são os seguintes:

- Danos auditivos.

- Risco de acidentes causados por partes descobertas da lâmina da serra em rotação.

- Risco de ferimento ao mudar a lâmina da serra sem protecção.

- Risco de entalar os dedos quando abrir os resguardos.

- Perigos de saúde provocados pela inalação de poeiras produzidas durante o corte de madeira, especialmente carvalho, faia e placas de fibra de densidade média.

Os seguintes factores aumentam o risco de problemas de respiração:

- Não deve ser ligado um extractor de poeira durante o corte de madeira

- Extracção de poeira insuficiente causada por filtros de exaustão sujos

Símbolos na ferramenta

A ferramenta apresenta os seguintes símbolos:

Leia o manual de instruções antes de utilizar este equipamento.

Use uma protecção auditiva.

Use uma protecção ocular.

Ponto de transporte

PORTUGUÊS

POSIÇÃO DO CÓDIGO DE DATA (FIG. 2)

O Código de data (A5), o qual também inclui o ano de fabrico, está impresso na superfície do equipamento.

Exemplo:

2012 XX XX

Ano de fabrico

Conteúdo da embalagem

A embalagem contém:

1 Máquina parcialmente montada
2 Chave hexagonal de 4/6 mm
1 Lâmina de serra TCT de 216 mm
1 Grampo de materiais
2 Bocais de extracção de partículas (opcional para o modelo DW770)

1 Manual de instruções

1 Esquema ampliado dos componentes

- Venifique se a ferramenta, as peças ou os acessórios foram danificados durante o transporte.

- Leve o tempo necessário para ler atentamente e compreender todas as instruções neste manual antes de qualquer utilização.

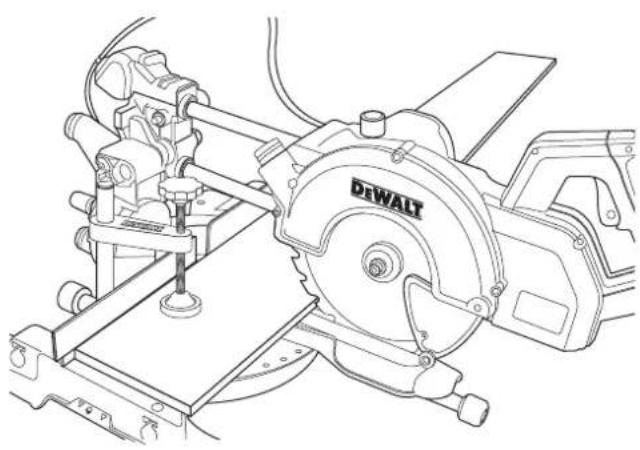

Descrição (fi g. 1, 2, 9)

ATENÇÃO: nunca modifique a ferramenta eléctrica ou qualquer dos seus componentes. Tal poderá resultar em danos ou ferimentos.

a. Gatilho para ligar/desligar
b. Alavanca de desbloqueio da cabeça
c. Pega de transporte
d. Protecção superior fixa
e. Encaixe exterior
f. Parafuso de fixação da lâmina
g. Protecção inferior da lâmina
h. Lâmina de serra
i. Manípulo de bloqueio da guia deslizante

j. Mesa fixa
k. Placa de corte
I. Braço de esquadria
m. Bloqueio de esquadria
n. Braço de esquadria/mesa rotativa
o. Escala de esquadria
p. Guia deslizante
q. Bocal de extracção de partículas (opcional para o modelo DW770)

r. Bloqueio transversal

s. Gancho de bloqueio da cabeça
t. Pega de fixação de bisel
u. Escala de bisel
v. Orifícios de montagem em bancada
w. Botão de bloqueio inferior

x. Barras transversais

y. Cabeça da serra

z. Chaves hexagonais

aa. Grampo do cabo

bb. Cabo

cc. Selector de controlo da velocidade (Apenas para o modelo DW771)

dd. Orifício para cadeado

ee. Botão de ajuste manual

ff. Pegas de transporte (esquerda e direita)

gg. Encaixe interior
kk. Grampo de materiais

ii. Carris de guia de suporte
jj. Placa de suporte de material
II. Travão giratório

mm. Suporte ajustável de 760 mm (altura máxima)

nn. Pemas de apoio

oo. Travão de comprimento para peças curtas (a ser utilizado com os carris de guia [ii])

pp. Mesa rolante

rr. Conector de três vias

USO PRETENDIDO

A sua Serra de esquadria de corte transversal DEWALT foi concebida para o corte profissional de madeira, derivados da madeira e plásticos. Efectua as operações de serragem de corte transversal, biselamento e em esquadria de maneira fácil, precisa e segura.

Esta unidade foi concebida para uso com uma lâmina de ponta de carboneto com 216 mm de diâmetro nominal.

NÃO utilize a ferramenta em ambientes húmidos ou na presença de gases ou líquidos inflamáveis.

Estas serras de esquadria são ferramentas eléctricas profissionais.

NÃO permita que crianças entrem em contacto com a ferramenta. É necessária supervisão quando estas ferramentas forem manuseadas por utilizadores inexperientes.

ATENÇÃO! Não utilize a máquina para fins que não sejam aqueles para os quais foram concebidos.

- Este produto não deve ser utilizado por pessoas (incluindo crianças) que sofram de capacidades físicas, sensoriais ou mentais reduzidas, falta de experiência e/ou conhecimentos, a menos que estejam acompanhados de uma pessoa que se responsabilize pela sua segurança. As crianças nunca devem ficar sozinhas com este produto.

Segurança eléctrica

O motor eléctrico foi concebido apenas para uma voltagem específica. Verifique sempre se a potência da fonte de alimentação corresponde à voltagem indicada na placa com os requisitos de alimentação da ferramenta.

A sua ferramenta possui isolamento duplo, em conformidade com a norma EN 61029; por conseguinte, não é necessária nenhuma ligação à terra.

No caso de o cabo ter de ser substituído, a ferramenta apenas deve ser reparada por um técnico de assistência autorizado ou por um electricista qualificado.

É obrigatória a utilização dos seguintes cabos:

Utilizar uma extensão

Se for necessário utilizar uma extensão, use uma extensão aprovada com 3 núcleos, adequada para a potência de alimentação desta ferramenta (consulte os Dados técnicos). O diâmetro mínimo do fio condutor é 1,5 mm²; o comprimento máximo da extensão é 30 m.

Ao utilizar uma bobina de cabo, desenrole sempre o cabo na íntegra.

MONTAGEM

ÍO: para reduzir o risco de ferimentos, desligue a máquina e retire a respectiva ficha da tomada antes de instalar e retirar acessórios, ajustar ou alterar a configuração da ferramenta ou efectuar reparações. Certifique-se de que o gatilho se encontra na posição OFF (ferramenta desligada). Uma activação acidental pode causar ferimentos.

Desembalar a ferramenta

O motor e as protecções já se encontram montados na base.

Grampo do cabo (fi g. 7)

Insira o cabo (bb) no respectivo grampo (aa). Dê uma folga suficiente ao cabo para a cabeça da serra se movimentar e, em seguida, aperte o grampo com o parafuso.

Montar a ferramenta numa bancada (fi g. 2)

1. Foram fornecidos orifícios (v) em todos os quatro pés para facilitar a montagem da ferramenta numa bancada. Os orifícios fornecidos são compatíveis com vários tamanhos de parafusos. Utilize qualquer um dos orifícios; não é necessário utilizar ambos. Monte sempre a sua serra com segurança para evitar que esta se movimente quando a estiver a utilizar.

Para melhorar a portabilidade da ferramenta, esta pode ser montada num pedaço de contraplacado com 12,5 mm de espessura (ou mais), o qual pode então ser fixado com um grampo no seu suporte de trabalho ou transportado para outras áreas de trabalho e fixado onde quiser.

1. Ao fixar a sua serra num pedaço de contraplacado, certifique-se de que os parafusos de montagem não sobressaem na parte inferior do contraplacado.

O contraplacado deve ficar ao mesmo nível do suporte de trabalho. Ao fixar a serra com um grampo em qualquer superfície de trabalho, aplique o grampo apenas nas saliências de fixação onde se localizam os orifícios dos parafusos de montagem. A fixação em qualquer outro ponto irá interferir com o funcionamento correcto da serra.

1. Para evitar a colagem das peças e cortes imprecisos, certifique-se de que a superfície de montagem não está distorcida ou desnivelada. Se a serra baloiçar na superfície, coloque um calço fino por baixo de um dos pés da serra até a serra ficar firme na superfície de montagem.

Montar a lâmina de serra (fi g. 1, 8–10)

ATENÇÃO: para reduzir o risco de ferimentos, desligue a máquina e retire a respectiva ficha da tomada antes de instalar e retirar acessórios, ajustar ou alterar a configuração da ferramenta ou efectuar reparações. Certifique-se de que o gatilho se encontra na posição OFF (ferramenta desligada). Uma activação acidental pode causar ferimentos.

ATENÇÃO: os dentes de uma lâmina nova são muito afiados e podem ser perigosos.

ATENÇÃO! Certifique-se de que substitui a lâmina da serra apenas de acordo com o procedimento descrito. Utilize apenas lâminas de serra tal como especificado em Dados técnicos; Cat. n.º: Sugere-se o modelo DT4320.

1. Insira a chave hexagonal de 6 mm (z) no local oposto ao do eixo da lâmina e fixe-a (fig. 8).

2. Desaperte o parafuso de fixação da lâmina (f), rondando-o para a direita. Retire o parafuso de fixação da lâmina (f) e o encaixe exterior (e).

3. Empurre a alavanca de desbloqueio da cabeça/protecção inferior (b) para levantar a protecção inferior da lâmina (g) e retirar a lâmina de serra (h).

4. Insira a nova lâmina de serra no suporte do encaixe interior (gg), certificando-se de que os dentes na extremidade inferior da lâmina estão a apontar para a guia (na direcção oposta do utilizador).

5. Volte a colocar o encaixe exterior (e), certificando-se de que os suportes (ss) em cada lado do veio do motor estão encaixados correctamente.

6. Aperte o parafuso da lâmina (l) rodando-o para a esquerda, ao mesmo tempo que fixa com a outra mão a chave hexagonal de 6 mm (z) (fig. 10).

AJUSTES

ATENÇÃO: para reduzir o risco de ferimentos, desligue a máquina e retire a respectiva ficha da tomada antes de instalar e retirar acessórios, ajustar ou alterar a configuração da ferramenta ou efectuar reparações. Certifique-se de que o gatilho se encontra na posição OFF (ferramenta desligada). Uma activação acidental pode causar ferimentos.

A sua serra de esquadria foi ajustada com precisão na fábrica. Se for necessário efectuar qualquer reajuste como resultado do transporte ou manuseamento da ferramenta, ou por qualquer outra razão, siga os passos indicados abaixo para ajustar a sua serra. Após a sua realização, estes ajustes deverão permanecer precisos.

Ajustar as barras transversais para uma profundidade de corte constante (fi g. 1, 2, 11, 12)

A lâmina deve empregar uma profundidade de corte constante ao longo do comprimento total da mesa e não deve tocar na mesa fixa na traseira da ranhura ou na dianteira do braço rotativo. Para tal, os braços transversais devem estar perfeitamente paralelos em relação à mesa quando a cabeça da serra estiver totalmente para baixo.

1. Empurre a alavanca de desbloqueio da cabeça/protecção inferior (b) (fig. 1).
2. Empurre a cabeça da serra totalmente para a posição traseira e meça a altura a partir da mesa rotativa (n) até à parte inferior do encaixe exterior (e) (fig. 11).
3. Rode o bloqueio transversal da cabeça da serra (r) (fig. 2).
4. Mantendo a cabeça da serra totalmente para baixo, puxe a cabeça até ao fim do seu percurso.
5. Meça novamente a altura indicada na figura 11. Ambos os valores deverão ser idênticos.
6. Se for necessário efectuar algum ajuste, proceda da seguinte forma (fig.12):

a. Desaperte a porca de bloqueio (lt) no suporte (uu) por baixo do bocal de extracção de partículas superior (q) e ajuste o parafuso (v v) de acordo com o necessário, aplicando pequenos incrementos.

b. Aperte a porca de bloqueio (tt).

ATENÇÃO: verifique sempre se a lâmina não toca na mesa na traseira da ranhura ou na dianteira do braço rotativo nas posições de 90° verticais e de 45° de bisel. Não ligue a ferramenta antes de efectuar esta verificação!

Ajustar a guia (fi g. 13)

Rode o manípulo de bloqueio da guia deslizante (i) para a esquerda para libertar a guia. Desloque a guia deslizante (p) para uma posição que evite que a lâmina a corte e, em seguida, aperte o manípulo de bloqueio da guia rodando-o para a direita.

Verifi car e ajustar a lâmina à guia (fi g. 2, 14, 15)

1. Desaperte o bloqueio de esquadria (m).
2. Coloque o seu polegar no braço de esquadria (I) e aperte o bloqueio de esquadria (m) para libertar a mesa rotativa/o braço de esquadria (n).
3. Rode o braço de esquadria até este ficar fixo na posição de esquadria de 0°.
4. Puxe a cabeça para baixo e bloqueie-a utilizando o botão de bloqueio inferior (w).
5. Verifique se as duas marcas de 0° (ww) na escala de esquadria (o) estão visíveis.
6. Encoste um esquadro (xx) ao lado esquerdo da guia (p) e da lâmina (h).

ATENÇÃO: não toque nas extremidades dos dentes da lâmina com o esquadro.

1. Se for necessário efectuar algum ajuste, proceda da seguinte forma:

a. Desaperte os parafusos (yy) e desloque o conjunto da escala/ braço de esquadria para a esquerda ou para a direita até a lâmina ficar a 90º em relação à guia, tal como medido com o esquadro (fig. 14).

b. Volte a apertar os parafusos (yy).

Verifi car e ajustar a lâmina à mesa (fi g. 16–19)

1. Desaperte a pega de fixação de bisel (t) (fig. 16).
2. Empurre a cabeça da serra para a direita de forma a assegurar que esta se encontra totalmente na vertical e aperte a pega de fixação de bisel.

PORTUGUÊS

1. Coloque um esquadro (xx) na mesa e encoste-o à lâmina (h) (fig. 17).

ATENÇÃO: não toque nas extremidades dos dentes da lâmina com o esquadro.

1. Se for necessário efectuar algum ajuste, proceda da seguinte forma:

a. Desaperte a pega de fixação de bisel (t) e rode o parafuso de bloqueio de ajuste da posição vertical (zz) para dentro ou para fora até a lâmina ficar a 90° em relação à mesa, tal como medido com o esquadro.

b. Se o apontador de bisel (a1) não indicar zero na escala de bisel (u), desaperte os parafusos (a2) que fixam a escala e desloque-a de acordo com o necessário.

Verifi car e ajustar o ângulo de bisel (fi g. 1, 18, 19)

O ajuste manual de bisel permite configurar o ângulo máximo de bisel em 45° ou 48°, de acordo com o pretendido.

• Para a esquerda = 45°

• Para a direita = 48°

• Certifique-se de que o manípulo de ajuste manual (a3) se encontra na posição esquerda.

• Desaperte a pega de fixação de bisel (t) e desloque a cabeça da serra para a esquerda.
• Esta é a posição de bisel de 45°.
• Se for necessário efectuar algum ajuste, rode o parafuso de bloqueio (a4) para dentro ou para fora, de acordo com o necessário, até o apontador (a1) indicar 45°.

ATENÇÃO: as saliências da guia podem ficar obstruídas com serradura. Utilize um pequeno pau ou ar comprimido a baixa pressão para as limpar.

Antes de qualquer utilização

ATENÇÃO:

• Instale a lâmina de serra adequada. Não utilize lâminas demasiado gastos. A velocidade de rotação máxima da ferramenta não deve exceder a da lâmina de serra.
• Não tente cortar peças demasiado pequenas.
• Deixe a lâmina cortar livremente. Não efectue o corte de forma forçada.
• Deixe o motor alcançar a sua velocidade total antes de cortar.
• Certifique-se de que todos os manípulos de bloqueio e pegas de fixação estão bem apertados.
• Fixe a peça a trabalhar.
• Embora esta serra consiga cortar madeira e muitos materiais não ferrosos, estas instruções de utilização referem-se apenas ao corte de madeira. Aplicam-se as mesmas directrizes aos outros materiais. Não corte materiais ferrosos (ferro e aço) ou alvenaria com esta serra! Não utilize quaisquer discos abrasivos!
• Certifique-se de que utiliza a placa de corte. Não utilize a máquina se a ranhura de corte for mais larga do que 10 mm.
• Colocar a peça a trabalhar sobre um pedaço de madeira irá aumentar a capacidade de corte em 300 mm.

FUNCIONAMENTO

Instruções de utilização

ATENÇÃO: Respeite sempre as instruções de segurança e os regulamentos aplicáveis.

O: para reduzir o risco de ferimentos, desligue a máquina e retire a respectiva ficha da tomada antes de instalar e retirar acessórios, ajustar ou alterar a configuração da ferramenta ou efectuar reparações. Certifique-se de que o gatilho se encontra na posição OFF (ferramenta desligada). Uma activação acidental pode causar ferimentos.

Chama-se a atenção dos utilizadores britânicos para os “regulamentos de máquinas de trabalhos em madeira de 1974” e quaisquer erratas posteriores.

Certifique-se de que a máquina é colocada de modo a satisfazer as suas condições ergonómicas em termos de altura e estabilidade da mesa. O local de instalação da máquina deve ser escolhido de modo a que o operador tenha uma visão adequada e suficiente espaço em redor à volta da máquina que permita um funcionamento da peça de trabalho sem quaisquer restrições.

Para reduzir os efeitos de vibração, certifi que-se de que a temperatura ambiente não é demasiado fria, que a máquina e os acessórios possuem manutenção adequada e que o tamanho da peça de trabalho é adequado para esta máquina.

Ligar e desligar a ferramenta (fi g. 1)

É fornecido um orifício (dd) no gatilho para ligar/desligar (a) para a inserção de um cadeado, de forma a bloquear a ferramenta.

1. Para activar a ferramenta, prima o gatilho para ligar/desligar (a).
2. Para parar a ferramenta, solte o gatilho.

SELECTOR DE CONTROLO DA VELOCIDADE (APENAS PARA A DW771)

O selector de controlo da velocidade (cc) pode ser utilizado para a configuração avançada do intervalo de velocidade pretendido.

Rode o selector de controlo da velocidade (cc) para o intervalo pretendido, o qual é indicado por um número (1–5).

• Utilize altas velocidades para serrar materiais moles, tais como madeira normal.
• Utilize velocidades baixas para serrar madeira dura.

Posição do corpo e das mãos

O posicionamento correcto do seu corpo e das suas mãos ao utilizar a serra de esquadria irá tornar o corte mais fácil, preciso e seguro.

• Nunca coloque as suas mãos perto da área de corte.
• Não coloque as suas mãos a uma distância inferior a 150 mm da lâmina.
• Fixe a peça a trabalhar com segurança à mesa e à guia ao cortar. Mantenha as suas mãos na posição de corte até a lâmina parar completamente após soltar o gatilho.
• Faça sempre uma simulação de corte (sem alimentação) antes de finalizar o corte, de forma a poder verificar o percurso da lâmina.
• Não cruze as mãos.
• Mantenha ambos os pés bem assentes no chão e um equilibrio correcto.
• À medida que deslocar o braço da serra para a esquerda e para a direita, siga-o e coloque-se ligeiramente ao lado da lámina de serra.

1. Desaperte o bloqueio de esquadria (m) e, em seguida, levante-o.
2. Coloque o bloqueio de esquadria (m) na posição de 0° e aperte-o.
3. Encoste a madeira a ser cortada à guia (p).
4. Segure a pega de transporte (c) e empurre a alavanca de desbloqueio da cabeça (b) para libertar a cabeça. Prima o gatilho (a) para ligar o motor. Recomenda-se que inicie o corte perto da guia.
5. Empurre a cabeça para fazer a lâmina cortar a madeira e entrar na placa de corte de plástico (k).
6. Quando a cabeça estiver totalmente para baixo, puxe-a lentamente para completar o corte.
7. Após completar o corte, solte o gatilho e espere que a lâmina de serra pare completamente antes de voltar a colocar a cabeça na sua posição de descanso superior.

ATENÇÃO:

- Para alguns tipos de perfil de plástico, é aconselhável seguir esta sequência na ordem inversa.

- A protecção inferior da lâmina foi concebida para se fechar rapidamente quando a alavanca (b) é libertada. Se a protecção não se fechar dentro de 1 segundo, mande verificar a serra por um agente de reparação autorizado da DEWALT.

CORTE TRANSVERSAL EM ESQUADRIA NA VERTICAL (FIG. 1, 21)

1. Aperte o bloqueio de esquadria (m). Desloque o braço para a esquerda ou para a direita, de acordo com o ângulo pretendido.
2. O bloqueio de esquadria irá posicionar-se automaticamente nos 0°, 15°, 22,5°, 31,62°, 45° e 50°, tanto para a esquerda como para a direita. Se for pretendido algum ângulo intermédio, segure a cabeça com firmeza e bloqueie-a apertando o bloqueio de esquadria.
3. Certifique-se sempre de que a alavanca de bloqueio de esquadria está bem fixa antes de cortar.
4. Proceda da mesma forma utilizada para o corte transversal direito na vertical.

ATENÇÃO: ao cortar em esquadria a extremidade de uma peça de madeira com uma pequena sobra, posicione a madeira de forma a assegurar que a sobra fica do lado da lâmina com o maior ângulo em relação à guia, ou seja:

esquadria esquerda, sobra à direita esquadria direita, sobra à esquerda

CORTES TRANSVERSAIS EM BISEL (FIG. 18, 22)

Podem ser configurados ângulos em bisel de 0° a 48° para a esquerda. Podem ser efectuados cortes em bisel até 45° com o braço de esquadria configurado numa posição de esquadria entre zero e 45° para a direita ou para a esquerda.

1. Desaperte a pega de fixação de bisel (t) e configure o ângulo de bisel de acordo com o pretendido.
2. Utilize o botão de ajuste manual (ee), caso seja necessário.
3. Segure a cabeça com firmeza para que esta não caia.
4. Aperte a pega de fixação de bisel (t) com firmeza.
5. Proceda da mesma forma utilizada para o corte transversal direito na vertical.

Qualidade do corte

A lisura de qualquer corte depende de várias variáveis, incluindo o material a ser cortado. Quando forem pretendidos cortes muito lisos para moldes e outros trabalhos de precisão, os melhores resultados serão obtidos com uma lâmina afiada (de carboneto, com 60 dentes) e uma velocidade de corte uniforme e mais lenta.

ATENÇÃO: certifique-se de que o material não foge ao cortá-lo; fixe-o com segurança utilizando um grampo. Deixe sempre a lâmina parar completamente antes de levantar o braço. Se continuar a haver pequenas fibras de madeira na traseira da peça trabalhada, cole um pouco de fita de pintura na zona da madeira onde o corte irá ser efectuado. Serre através da fita e retire-a cuidadosamente quando terminar o corte.

Fixar a peça a trabalhar com um grampo (fi g. 3, 25–27)

ATENÇÃO: Utilize sempre um sistema de fixação do material.

Para obter os melhores resultados, utilize o grampo de materiais (kk) concebido para ser utilizado com a sua serra. Sempre que possível, fixe a peça a trabalhar com um grampo.

INSTALAÇÃO DE GRAMPOS

1. Insira-o no orifício atrás da guia. O grampo (kk) deve estar virado para a parte de trás da serra de esquadria. Certifique-se de que o entalhe no grampo está totalmente inserido na base da serra de esquadria. Se a ranhura for visível, significa que o grampo não está fixo.
2. Rode o grampo num ângulo de 180º para a frente da serra de esquadria.
3. Afrouxe o botão para ajustar o grampo para cima ou para baixo e depois utilize o botão de ajuste fino para fixar a peça com firmeza.

NOTA: quando fi zer cortes em bisel, coloque o grampo no lado direito da base. REALIZE SEMPRE TESTES (SEM LIGAÇÃO À CORRENTE) ANTES DE TERMINAR OS CORTES PARA VERIFICAR A TRAJECTÓRIA DA LÂMINA. CERTIFIQUE-SE DE QUE O GRAMPO NÃO INTERFERE COM O MOVIMENTO DA SERRA OU DOS RESGUARDOS.

Esquadria composta (fi g. 23, 24)

Este corte é uma combinação de um corte em esquadria com um em bisel. É o tipo de corte utilizado para fazer molduras ou caixas com lados oblíquos, tal como apresentado na figura 23.

ATENÇÃO: se o ângulo de corte variar de corte para corte, verifique se a pega de fixação de bisel e o manípulo de fixação de esquadria estão bem apertados. Estes têm de ser apertados após efectuar quaisquer alterações nos ângulos de bisel ou de esquadria.

• A tabela abaixo irá ajudá-lo a seleccionar as configurações de esquadria e bisel adequadas para cortes comuns de esquadria composta.
• Para utilizar a tabela, seleccione o ângulo “A” (fig. 24) do seu projecto e localize esse ângulo no arco adequado na tabela. A partir daí, siga a tabela directamente para baixo para encontrar o ângulo de bisel correcto e para os lados para encontrar o ângulo de esquadria correcto.

ÂNGULO DE LATERAL DA CAIXA (ÂNGULO "A")

1. Configure a sua serra de acordo com os ângulos indicados e efectue alguns cortes de teste.
2. Pratique encaixar as peças de corte umas nas outras.

Exemplo: para construir uma caixa de quatro lados com ângulos exteriores de 25° (ângulo “A”) (fig. 24), utilize o arco superior direito. Encontre o ângulo de 25° na escala em arco. Siga a linha de intersecção horizontal para qualquer um dos lados para obter a configuração do ângulo de esquadria da serra (23°). Da mesma forma, siga a linha de intersecção vertical para cima ou para baixo para obter a configuração do ângulo de bisel da serra (40°). Experimente sempre efectuar cortes em algumas sobras de madeira para verificar se as configurações da serra estão correctas.

ATENÇÃO: nunca exceda os limites de esquadria composta de bisel de 45° com esquadria de 45° para a esquerda ou para a direita.

Suporte para peças curtas e longas (fi g. 3, 4) CORTAR MATERIAL CURTO

É aconselhável utilizar o travão de comprimento (oo) com as peças curtas, tanto para serrar em série como para serrar peças curtas individuais de vários tamanhos. O travão de comprimento apenas pode ser utilizado em conjunto com um par de carris de guia opcionais (ii).

CORTAR MATERIAL DE GRANDE DIMENSÃO

ATENÇÃO: para reduzir o risco de ferimentos, apoie sempre as peças longas.

PORTUGUÊS

A figura 3 apresenta a configuração ideal para serrar peças longas quando a serra é utilizada de forma independente (todos os itens estão disponíveis em opção).

Estes itens (excepto as pernas de apoio e o grampo de materiais) são necessários tanto do lado de alimentação como do lado de finalização:

- Pemas de apoio (nn) (acessório fornecido com instruções de montagem).

- Carris de guia (500 ou 1.000 mm) (ii).

- Suportes para (mm) apoiar os carris de guia. Não utilize os suportes para apoiar a máquina! A altura dos suportes é ajustável.

- Placas de suporte de materiais (jj).

- Placa de extremidade de mesa (hh) para suportar os carris (também ao trabalhar numa bancada existente).

- Grampo de materiais (kk).

- Travão giratório (II).

1. Coloque a sua serra sobre as pernas de apoio e instale os carris de guia.

2. Aparafuse com firmeza as placas de suporte de materiais (jj) aos carris de guia (ii).

3. O grampo de materiais (kk) funciona agora como um travão de comprimento.

4. Instale as placas de extremidade de mesa (hh).

5. Instale o travão giratório (II) no carril traseiro.

6. Utilize o travão giratório (II) para ajustar o comprimento de peças médias e longas. O travão pode ser ajustado na lateral ou rodado para fora do caminho quando não estiver a ser utilizado.

Extracção de partículas (fi g. 1, 6)

ATENÇÃO: sempre que possível, ligue um dispositivo de extracção de partículas concebido em conformidade com os regulamentos aplicáveis em relação à emissão de partículas.

Ligue um dispositivo de recolha de partículas concebido em conformidade com os regulamentos aplicáveis. A velocidade do ar de sistemas ligados externamente deverá ser de 20 m/s +/- 2 m/s. A velocidade deverá ser medida no ponto de ligação do tubo de ligação, com a ferramenta ligada, mas sem estar a funcionar.

Encontra-se disponível em opção um kit de recolha de partículas separado (DE7777).

1. Encaixe os tubos de extracção de partículas (qq) nos bocais (q); a mangueira mais comprida deverá ser encaixada no bocal superior.

2. Ligue as mangueiras ao conector de três vias (rr).

Transportar a ferramenta (fi g. 1)

ATENÇÃO: a base é fornecida com duas pegas (ff) para transportar a serra de esquadria de forma prática. Nunca utilize protecções para levantar ou transportar a serra de esquadria.

1. Para transportar a serra, configure as posições de bisel e esquadria para 0°.

2. Empurre a alavanca de desbloqueio da cabeça/protecção inferior (b) (fig.1).

3. Empurre a cabeça para baixo e prima o botão de bloqueio inferior (w) (fig. 2).

4. Coloque a lâmina de serra na posição de descanso e prima o bloqueio transversal (r).

MANUTENÇÃO

A sua ferramenta eléctrica da DEWALT foi concebida para funcionar durante um longo período de tempo com uma manutenção mínima. Uma utilização continuamente satisfatória depende de um cuidado adequado com a ferramenta e de uma limpeza regular.

ATENÇÃO: para reduzir o risco de ferimentos, desligue a máquina e retire a respectiva ficha da tomada antes de instalar e retirar acessórios, ajustar ou alterar a configuração da ferramenta ou efectuar reparações. Certifique-se de que o gatilho se encontra na posição OFF (ferramenta desligada). Uma activação acidental pode causar ferimentos.

ATENÇÃO: se a lâmina de serra estiver gasta, substitua-a por uma nova lâmina afiada.

Lubrifi cação

A sua ferramenta eléctrica não necessita de lubrificação adicional.

Limpeza

Antes de utilizar, verifique com cuidado a protecção da lâmina superior, a protecção da lâmina inferior amovível, bem como o tubo de extracção de poeira para determinar o funcionamento adequado. Certifique-se de que aparas, pó ou partículas de peças de trabalho não dão origem a bloqueios de uma das funções.

Se fi carem encravados fragmentos de peças de trabalho entre a lâmina da serra e as protecções, desligue a máquina da fonte de alimentação e siga as instruções indicadas na secção Montagem da lâmina da serra. Retire as partes encravadas e volte a montar a lâmina da serra.

ATENÇÃO: retire os detritos e as partículas da caixa da unidade com ar comprimido seco sempre que houver acumulação de detritos dentro das aberturas de ventilação e à volta das mesmas. Utilize uma protecção aprovada para os olhos e uma máscara aprovada contra o pó ao efectuar este procedimento.

ATENÇÃO: nunca utilize solventes ou outros químicos abrasivos para limpar as peças não metálicas da ferramenta. Estes químicos poderão enfraquecer os materiais utilizados nestas peças. Utilize um pano humedecido apenas com água e sabão suave. Nunca permita a entrada de qualquer líquido na ferramenta; nunca submirja qualquer peça da ferramenta num líquido.

ATENÇÃO: para reduzir o risco de ferimentos, limpe regularmente a superfície da mesa.

ATENÇÃO: para reduzir o risco de ferimentos, limpe regularmente o sistema de recolha de partículas.

Acessórios opcionais

ATENÇÃO: uma vez que apenas foram testados com este produto os acessórios disponibilizados pela DEWALT, a utilização de outros acessórios com esta ferramenta poderá ser perigosa. Para reduzir o risco de ferimentos, apenas deverão ser utilizados acessórios recomendados pela DEWALT com este produto.

Utilizar a mesa rolante (fi g. 3–5)

A mesa rolante (pp) torna muito fácil o manuseamento de peças de madeira grandes e longas (fig. 5). Esta mesa pode ser encaixada do lado esquerdo ou direito da máquina. A mesa rolante requer a utilização das pernas de apoio opcionais (fig. 3).

ATENÇÃO: monte a mesa rolante seguindo as instruções fornecidas com as pernas de apoio.

- Substitua as barras de suporte curtas fornecidas com as pernas de apoio pelos carris irregulares da mesa no lado em que a mesa irá ser utilizada.

- Siga todas as instruções fornecidas com a mesa rolante.

GAMA DE LÂMINAS DE SERRA DISPONÍVEIS (LÂMINAS RECOMENDADAS)

Tipo de lâmina Dimensões da lâmina Utilização (diâmetro da lâmina x diâmetro do encaixe x n.° de dentes)
Série DT4222 40	216 x 30 x 24	Para a serração ao comprido e o corte transversal de madeira e plástico
Série DT4286 40	216 x 30 x 80	TCG para utilização com alumínio
Série DT4320 60	216 x 30 x 48	ATB para o corte preciso de madeira natural e artificial
Série DT4350 60	216 x 30 x 60	TCG para o corte extra preciso de madeira natural e artificial

Consulte o seu revendedor para obter mais informações sobre os acessórios adequados.

Proteger o meio ambiente

Recolha de lixo selectiva. Este produto não deve ser eliminado com o lixo doméstico normal.

Se, um dia, o produto DEWALT tiver de ser substituído ou já não tiver utilidade, não o elimine com o lixo doméstico. Disponibilize este produto para recolha selectiva.

A recolha selectiva de produtos usados e embalagens permite que os materiais sejam reciclados e novamente utilizados. A reutilização de materiais reciclados ajuda a prevenir a poluição ambiental e reduz a procura de matérias-primas.

Os regulamentos locais poderão permitir a recolha selectiva de produtos eléctricos, em centros municipais de resíduos ou através do revendedor do novo produto.

A DEWALT disponibiliza um serviço de recolha e reciclagem de produtos DEWALT quando estes tiverem alingido o fim da sua vida útil. Para tirar partido deste serviço, devolva o produto a qualquer Centro de Assistência Técnica autorizado que proceda à respectiva recolha em nome da DEWALT.

Poderá verificar a localização do Centro de Assistência mais próximo contactando a delegação DEWALT na morada indicada neste manual. Em alternativa, encontrará uma lista dos Centros de Assistência Técnica DEWALT e todas as informações sobre o nosso serviço pós-venda disponíveis na Internet em: www.2helpU.com.

GARANTIA

A DEWALT confia na qualidade dos seus produtos e, como tal, oferece uma garantia excepcional aos utilizadores profissionais deste equipamento. Esta declaração de garantia complementa os seus direitos contratuais enquanto utilizador profissional ou os seus direitos legais enquanto utilizador privado não profissional, não os prejudicando, seja de que forma for. A garantia é válida nos Estados-membros da União Europeia e nos países-membros da Zona Europeia de Comércio Livre.

• GARANTIA DE SATISFAÇÃO DE 30 DIAS •

Se não estiver completamente satisfeito com o desempenho da sua ferramenta da DEWALT, basta devolvê-la ao revendedor no prazo de 30 dias, juntamente com a respectiva embalagem e todos os componentes originais, para obter um reembolso total ou trocá-la por outra ferramenta. O produto apenas poderá ter sido sujeito a um desgaste normal, sendo necessário apresentar uma prova de compra.

- CONTRATO DE UM ANO DE ASSISTÊNCIA GRATUITA •

Se necessitar de manutenção ou assistência para a sua ferramenta DEWALT, num período de 12 meses após a respectiva data de compra, terá direito a um visita de assistência gratuita. Esta visita será efectuada gratuitamente num agente de reparação autorizado da DEWALT. Será necessário apresentar uma prova de compra. Inclui mão-de-obra. O serviço inclui a mão-de-obra, mas exclui quaisquer acessórios e peças sobresselentes, a não ser que estes se tenham avariado ao abrigo da garantia.

• GARANTIA TOTAL DE UM ANO •

Se o seu produto da DEWALT apresentar um funcionamento anómalo resultante de materiais ou mão-de-obra defeituosos num período de 12 meses após a respectiva data de compra, a DEWALT garante a substituição gratuita de todas as peças defeituosas ou, de acordo com o nosso critério, a substituição gratuita da unidade, desde que:

• O produto não tenha sido utilizado incorrectamente ou de forma abusiva;
• O produto apenas tenha sido sujeito a um desgaste normal;
• Não tenham sido realizadas reparações por pessoas não autorizadas;
• Seja apresentada uma prova de compra;
• O produto seja devolvido juntamente com a respectiva embalagem e todos os componentes originais.

Se quiser apresentar uma reclamação, contacte o seu revendedor ou verifique a localização do seu agente de reparação DEWALT mais próximo, indicado no catálogo DEWALT ou contacte um escritório da DEWALT na morada indicada neste manual. Poderá encontrar na Internet uma lista dos agentes de reparação autorizados da DEWALT, bem como os dados de contacto completos do nosso serviço pós-venda no site: www.2helpU.com.

Onnittelut!
