KULLANIM KILAVUZU DW777 DEWALT

Türkçe (orijinal talimatlardan çevrilmiştir) 100

Bir DEWALT aletini tercih ettiniz. Uzun süreli deneyim, esaslı ürün geliştirme ve yenilik DEWALT'ın profesyonel elektrikli alet kullanıcıları için en güvenilir ortaklardan birisi haline gelmesini sağlamaktadır.

Teknik veriler

	DW770	DW771	DW777
Voltaj		V			230
Tip 1	2	2
Giriş gücü W 1600 1550/1400 1800/1600
Bıçak çapı		mm	216	216	216
Bıçak göbek çapı		mm	30	30	30
Azami bıçak hızı		dev/dak	6300	2600-5200	6300
Gönye (azami pozisyonlar)		sol ve sağ	50^	50^	50^
Meyil (azami pozisyonlar)		sol	48^	48^	48^
Birleşik gönye		meyil	45^	45^	45^
		gönye	45^	45^	45^
Kapasiteler
düz kesim 90^		mm	60 × 270	60 × 270	60 × 270
gönye 45^		mm	60 × 190	60 × 190	60 × 190
gönye 48^		mm	60 × 180	60 × 180	60 × 180
meyil 45^		mm	48 × 270	48 × 270	48 × 270
meyil 48^		mm	45 × 270	45 × 270	45 × 270
Toplam boyutlar		mm	460x	460x	460x
			560x430	560x430	560x430
Ağırlık		kg	14,0	15,0	15,0
L_pA (ses basıncı)		dB(A)	93	91	93
K_pA (ses basıncı belirsizliği)		dB(A)	3	3	3
L_WA (akustik güç)		dB(A)	104	102	104
K_WA (akustik güç belirsizliği)		dB(A)	3,9	3,2	3,9

Toplam titreşim değerleri (üç yönün vektör toplamı) EN 61029'a göre belirlenmiştir:

Titreşim emisyon değeri a_n
a_n =	m/s2	2,1	2,1	2,1
Belirsizlik değeri K =	m/s2	1,5	1,5	1,5

Bu bilgi sayfasında verilen titreşim emisyon seviyesi EN 61029'da verilen standart deneye göre ölçülmüştür ve aletler arasında karşılaştırma yapmak için kullanılabilir. Maruz kalınan titreşimin ön değerlendirmesi için kullanılabilir.

UYARI: Beyan edilen titreşim emisyon seviyesi aletin ana uygulama alanları için geçerlidir. Ancak alet farklı uygulamalarda farklı aksesuarlarla kullanır ya da bakımı gerektiği gibi yapılmazsa titreşim emisyonu değişebilir. Bu durumda toplam çalışma süresi dahilinde maruz kalınan titreşim seviyesi önemli ölçüde artabilir.

Maruz kalınan titreşim seviyesi tahmini yapılırken aletin kapalı kaldığı süreler ile çalıştığı halde iş yapılmayan süreler de dikkate alınmalıdır. Bu durumda toplam çalışma süresi dahilinde maruz kalınan titreşim seviyesi önemli ölçüde azalabilir.

Kullanıcıyı titreşimin etkilerine karşı korumak için ilave güvenlik önlemleri belirleyin örneğin: aleti ve aksesuarları düzgün muhafaza edilmesi, ellerin sıcak tutulması, çalışma tür ve biçimlerinin teşkili.

Sigortalar

Avrupa

230 V aletler

10 Amper, şebeke

NOT: Bu cihaz, kullanıcı bağlantı noktasında (elektrik bağlantı kutusu) izin verilen en fazla sistem empedansı Zmax 0.25 Ohm olan bir güç kaynağı sistemi ile bağlantı amaçlıdır.

Kullanıcı, bu cihazın yalnızca yukarıdaki gerekliliği karşılayan bir güç sistemine bağlandığından emin olmalıdır. Gerekirse, kullanıcı, arabirim noktasındaki sistem empedansını elektrik şirketinden öğrenebilir.

Tanımları230Güvenlik Talimatları

Aşağıdaki tanımlar her uyarı sözcüğü için ciddiyet derecesini gösterir. Lütfen kılavuzu okuyunuz ve bu simgelere dikkat ediniz.

TEHLIKE: Engellenmemesi halinde ölüm veya ciddi yaralanma ile sonuçlanabilecek çok yakın bir tehlikeli durumu gösterir.

UYARI: Engellenmemesi halinde ölüm veya ciddi yaralanma ile sonuçlanabilecek potansiyel bir tehlikeli durumu gösterir.

DIKKAT: Engellenmemesi halinde önemsiz veya orta dereceli yaralanma ile sonuçlanabilecek potansiyel bir tehlikeli durumu gösterir.

İKAZ: Engellenmemesi halinde maddi hasara neden olabilecek, yaralanma ile ilişkisi olmayan durumları gösterir.

Elektrik çarpması riskini belirtir.

Yangın riskini belirtir.

Keskin kenarlar

EC Uygunluk Bildirimi

MAKİNE DİREKTİFİ

DW770, DW771, DW777

DEWALT, Teknik veriler bölümünde açıklanan bu ürünlerin 2006/42/EC, EN 61029-1 ve EN 61029-2-9.

normlarına uygun olarak tasarlandığını beyan eder.

Bu ürünler ayrıca 2004/108/EC ve 2011/65/EU Direktifi ile uyumludur. Daha fazla bilgi için, lütfen aşağıdaki adresten DEWALT ile irtibata geçin veya kılavuzun arkasına bakın.

Bu belge altında imzası bulunan yetkili, teknik dosyanın derlenmesinden sorumludur ve bu beyanı DEWALT adına vermiştir.

H. Jopsmann

Horst Grossmann

Başkan Yardımcısı, Mühendislik ve Ürün Geliştirme

Güvenlik talimatları

UYARI! Elektrikli aletleri kullanırken daima, yangın, elektrik çarpması ve yaralanma riskini azaltmak için, aşağıdaki dahil temel güvenlik kurallarına uyun.

Aleti kullanmadan önce bu talimatların tümünü dikkatlice okuyun ve bu talimatları saklayın.

BU KULLANIM KILAVUZUNU ILERDE BAŞVURMAK ÜZERE SAKLAYIN

Genel Güvenlik Kuralları

1. Çalışma alanını temiz tutun.

Dağınık yerler ve tezgahlar kazaya davetiye çıkarır.

2. Çalışma alanımızın çevre koşullarına dikkat edin.

Aleti yağmura maruz bırakmayın. Aleti nemli ve ıslak ortamlarda kullanmayın. Çalışma alanınızı iyi ışıklandırın (250 - 300 Lüks). Aleti yangın ve patlama olasılığı olan yerlerde kullanmayın örneğin yanıcı sıvı ve gazların bulunduğu yerlerde.

3. Elektrik çarpmasına karşı önlem alın.

Topraklanmış yüzeylere temas etmekten kaçının (örn: borular, radyatörler, ocaklar ve buzdolapları). Aleti olağanüstü şartlarda kullanırken (örmeğin yüksek miktarda nem varsa, maden talaşı üretiliyorsa) izolasyon trafosu veya kaçak akım rölesi yerleştirilerek elektrik emniyeti arttırılabilir.

4. Alakasız kişileri alete yaklaştırmayın.

İş ile ilgili olmayan kişilerin, özellikle çocukların, alete ve uzatma kablosuna dokunmalarına müsaade etmeyin ve bu kişileri çalışma alanına yaklaştırmayın.

5. Kullanılmayan aletleri saklayın.

Kullanımda değilken aletler kuru bir yerde muhafaza edilmeli ve çocukların ulaşamayacağı şekilde kilit altına alınmalıdır.

6. Aleti zorlamayın.

Kullanım amacına uygun kullanıldığı takdirde daha iyi ve daha güvenli bir iş çıkaracaktır.

7. Doğru aleti kullanın.

Ağır hizmet tipi alet ile yapılması gereken işi küçük aletler kullanarak yapmaya çalışmayın. Aleti kullanım amacı dışında kullanmayın; ağaç dallarını veya kütükleri kesmek için daire testere kullanmayın.

8. Uygun giysiler giyin.

Hareketli parçalara takılabileceğinden dolayı bol giysiler giymeyin, takı takmayın. Dışarıda çalışırken kaymayan ayakkabı giyilmesi tavsiye edilmektedir. Saçınız uzunsa koruyucu başlık takın.

9. Koruyucu ekipman kullanın.

Daima emniyet gözlüğü kullanın. İşlemin toz veya fırlayan parçacık yaratması halinde, yüz veya toz maskesi kullanın. Eğer bu parçacıklar çok sıcaksa ayrıca ısı geçirmez önlük takın. Her zaman kulak koruyucu takın. Her zaman baret giyin.

10. Toz çekme ekipmanı bağlayın.

Toz çekme ve toplama ekipmanı bağlantısı için aygıtlar sağlanmışsa bu aygıtların bağlandığını ve düzgün kullanıldığıını kontrol edin.

11. Kabloyu amacına uygun kullanın.

Fişten tutarak prizden çıkarın, bu amaçla kablo bedenini kullanmayın. Kabloyu ısı, yağ ve keskin uçlardan uzak tutun. Aleti asla kablosundan tutarak taşımayın.

12. İşlediğiniz parçayı sabitleyin.

Parçayı sabitlemek için mümkünse işkence veya mengene kullanın. Bu hem daha güvenli olur, hem de iki elinizde serbest kalmış olur.

13. Aşırı uzanarak çalışmayın.

Yere sağlam basın ve dengenizi her zaman muhafaza edin.

14. Aletlerinize iyi bakın.

Daha iyi ve güvenli performans için kesme aletlerini keskin ve temiz tutun. Yağlama ve aksesuar değişimi için talimatlara uyun. Aletlerinizi düzenli olarak kontrol edin ve arızalıysa yetkili servise tamir ettirin. Kolları ve düğmeleri kuru, temiz ve yağ ya da gresten uzak tutun.

15. Aletin fişini prizden çekin.

Kullanımda değilken, bakım öncesi ve biçak, uç, keski gibi aksesuarları değiştirirken aleti güç kaynağından ayırın.

16. Ayar anahtarlarını ve aparatlarını çıkartın.

Aleti çalıştırmadan önce, üzerinde hiçbir ayar anahtarı ve aparatının bulunmadığını kontrol etmeyi alışkanlık haline getirin.

17. Aletin yanlışlıkla çalışmasına engel olun.

Aleti taşırken parmağınızın açma/kapama düğmesinde olmamasına dikkat edin. Prize takmadan önce aletin “kapalı” konumda olduğunu kontrol edin.

18. Dış mekan uzatma kabloları kullanın.

Kullanmadan önce uzatma kablolarını gözden geçirin ve hasar görmüşse değiştirin. Alet dışarıda kullanıldığında, daima dışarıda kullanım için özel yapılmış ve böyle olduğunu gösteren etiket taşıyan uzatma kabloları kullanın.

19. Daima dikkatli olun.

Yaptığınız işe dikkat edin. Sağduyulu olun. Yorgun veya sarhoşken aleti kullanmayın.

20. Hasarlı parça kontrolü yapın.

Kullanmadan önce aletin düzgün çalışacağını ve kullanım amacına uygun iş çıkaracağını teyit etmek için aleti ve elektrik kablosunu kontrol edin. Hareketli parçaların ayarsız olup olmadığı veya tutukluk yapıp yapmadığını, kırık parça olup olmadığıını, montaj elemanlarını ve çalışmasını etkileyebilecek diğer durumları kontrol edin. Hasarlı siper veya diğer parçalar bu kullanım kılavuzunda aksi belirtilmediği takdirde yetkili servis tarafından tamir edilmeli veya değiştirilmelidir. Anızalı düğmeleri yetkili servise değiştirtin. Açma/kapama düğmesi aleti açıp kapatmıyorsa aleti kullanmayın. Asla kendi başınıza tamir etmeye çalışmayın.

UYARI! Bu kullanım kılavuzunda tavsiye edilenlerin dışında aksesuar veya parçaların kullanılması ya da aletin kullanım amacı dışında kullanılması yaralanma riski doğurabilir.

21. Aletinizi kalifiye bir elemana tamir ettirin.

Bu elektrikli alet ilgili güvenlik kurallarına uymaktadır. Tamir işlemleri sadece kalifiye kişiler tarafından orijinal yedek parça kullanılarak yapılmalıdır aksi takdirde kullanıcı tehlike altında kalacaktır.

Gönye Testereler için Ek Güvenlik Kuralları

- Makine ile birlikte bir de yalnızca üretici veya yetkili servisi tarafından değiştirilebilecek, özel olarak yapılandırılmış bir elektrik kablosu gelir.

- Testereyi üreticinin önerdiği malzemeler dışındaki malzemeleri kesmek için kullanmayın.

- Makineyi siperler yerinde değilken, doğru çalışmıyoren veya bakımları düzgün yapılmamışsa kullanmayın.

- Açılı kesim yaparken kolun güvenli biçimde sabitlendiğinden emin olun.

- Makine çevresindeki zemin düz, bakımlı ve malzeme parçalarından arındırılmış (örn. talaş ve kırpıntı) olmalıdır.

- Kesilecek malzeme için doğru bıçağı seçin.

- Doğru şekilde bilenmiş testere bıçaklarını kullanın. Testere bıçağı üzerindeki maksimum hız işaretini göz önünde bulundurun.

- Herhangi bir işleme başlamadan önce tüm kilitleme topuzlarının ve kelepçe kollarının sıkı olduğundan emin olun.

- Testere elektrik kaynağına bağlıyken ellerinizi asla bıçak alanına koymayın.

- Asla makine hızlı şekilde hareket halindeyken bıçağa doğru bir alet veya başka bir araç sokarak durdurmaya çalışmayın; ciddi kazalar meydana gelebilir.

- Herhangi bir aksesuar kullanmadan önce talimat kılavuzuna başvurun.

Yanlış aksesuar kullanımı hasara neden olabilir.

- Testere bıçağını veya sert malzemeleri tutarken bir tutucu kullanın veya eldiven takın.

TÜRKÇE

- Kullanmadan önce testere bıçağının düzgün monte edildiğinden emin olun.

- Bıçağın doğru yönde döndüğünden emin olun.

- Önerilenden büyük ya da küçük çapta biçaklar kullanmayın. Uygun biçak sınıfı için teknik verilere bakın. Yalnızca bu kılavuzda belirtilen, EN 847-1 ile uyumlu biçakları kullanın.

- Özel olarak tasarlanmış gürültü azaltıcı bıçakları kullanmayı dikkate alın.

- YÜKSEK HIZLI ÇELİK bıçaklar kullanmayın.

- Çatlamış ya da hasarlı testere biçaklarını kullanmayın.

- Aşındırıcı veya elmas diskler kullanmayın.

- İşaretli olan hız; değerlendirme biçagında işaretli olan hıza en azından eşit olduğunda yalnızca testere biçaklarını kullanın.

- Testerenizi asla kesim plakası olmadan kullanmayın.

- Svici bırakmadan önce bıçağı üzerinde çalıştığınız parçadaki kesikten çıkarın.

- Her kesimden önce makinenin sabit olduğundan emin olun.

- Motor şaftını tutmak için fanın karşısında herhangi bir şey sıkıştırmayın.

- Testere üzerindeki bıçak siperi kol aşağı indirildiğinde otomatik olarak yükselir; kafa kilit kolu (b) itildiğinde bıçak üzerine iner.

- Testere kapanana kadar bıçak siperini elle kaldırmayın. Siper, testere bıçakları takılırken veya sökülürken ya da testerenin incelenmesi için elle kaldırılabilir.

- Periyodik olarak motor hava deliklerinin temiz ve talaştan arındırılmış olduğundan emin olun.

- Kesim plakasını aşınmışsa değiştirin.

- Herhangi bir bakım işlemi yapmadan önce veya bıçağı değiştirirken makineyi şebekeden ayırın.

- Makine hala çalışıyorken ve kafa bekleme konumunda değilken asla temizlik veya bakım çalışması yapmayın.

- Lazer takılıyken, farklı tipte lazer değişimine izin verilmez. Onarım yalnızca lazer üreticisi veya yetkili servisi tarafından yapılmalıdır.

- Ahşap kesme işleri sırasında testereye bir toz toplama cihazı takın. Toza maruz kalmayı etkileyen etmenleri daima göz önünde bulundurun. Bu etmenler:

— makinede işlenecek malzeme tipi (sunta ahşaba göre daha fazla toz üretir);

— testere bıçağının keskinliği;

— testere bıçağının doğru şekilde ayarlanması,

— 20 m/sn'den az olmayan hava hızına sahip toz toplama elemanı.

Lokal toz atma yerinin yanı sıra başlıklar, sürgüler ve olukların doğru şekilde ayarlandığından emin olun.

- Aşağıdaki faktörler gürültüye maruz kalmayı etkiler:

— yaylan gürültüyü azaltan bıçaklar kullanın; — yalnızca iyice bilenmiş testere bıçakları kullanın;

- Makine bakımı belirli aralıklarla yapılmalıdır;

- Yeterli miktarda genel veya yerel ışıklandırma sağlayın;

- Operatörün makinenin kullanımı, ayarı ve çalıştırılması konusunda yeterli eğitime sahip olduğundan emin olun;

- Kullanılan aralayıcılar ve mil halkalarının bu kılavuzda belirtilen amaçlara uygun olduğundan emin olun.

- Makine çalışırken ve testere kafasının bekleme konumunda olmadığı durumlarda üzerinde çalışılan parçanın kesilen kısımlarını veya diğer parçalarını kesim alanından çıkarmaya çalışmayın.

- 150 mm'den kısa parçaları asla kesmeyin.

- Ek destek olmadığı durumlarda makinenin kabul edeceği maksimum parça boyutu:

- Yükseklik 60 mm en 270 mm boy 500 mm

- Daha uzun parçaların, örneğin DE7023 gibi uygun ek tabla ile desteklenmesi gerekir. Üzerinde çalışılan parçayı her zaman güvenli bir şekilde kelepçeleyin.

- Kaza veya makine arızası durumunda, makineyi hemen kapatıp güç kaynağıyla bağlantısını kesin.

- Arızayı rapor edin ve arızalı makineyi, başkaları tarafından kullanılmaya çalışılmasını önlemek için uygun şekilde işaretleyin.

- Testere bçağı kesim sırasında anormal parça besleme kuvveti nedeniyle bloke olursa, makineyi kapatıp güç kaynağıyla bağlantısını kesin. Üzerinde çalıştığınız parçayı çıkarın ve testere bıçağının rahatça döndüğünden emin olun. Makineyi açın ve daha az parça besleme kuvveti uygulayarak yeni kesim işlemini başlatın.

- Özellikle magnezyum olmak üzere hafif alaşım malzemeleri asla kesmeyin.

- Durumun izin verdiği hallerde, makineyi 8 mm çapında, 80 mm uzunluğunda civatalar kullanarak tezgaha monte edin.

Diğer Riskler

Aşağıdaki riskler testere kullanmanın doğasında vardır:

– dönen parçalara dokunmaktan kaynaklanan yaralanmalar İlgili güvenlik düzenlemelerinin uygulanması ve güvenlik cihazlarının kullanılmasına rağmen, bazı risklerden kaçınmak mümkün değildir. Bunlar:

- İşitme kaybı.

- Dönen testere bıçağının kapatılmamış parçalarından kaynaklanan kaza riski.

- Korumasız testere bıçağını değiştirirken yaralanma riski.

- Siperleri açarken parmakların sıkışması riski.

- Ahşap, özellikle meşe, kayın ve MDF keserken ortaya çıkan tozun solunmasından kaynaklanan sağlık tehlikeleri.

Aşağıdaki etmenler, solunum sorunları riskini arttırır:

- Ahşap keserken toz emme sisteminin bağlı olmaması

- Tıkalı egzoz filtrelerinin neden olduğu yetersiz toz emme

Alet Üzerindeki Etiketler

Alet üzerinde aşağıdaki semboller gösterilir:

Kullanmadan önce kullanım kılavuzunu okuyun.

Kulak koruması kullanın.

Göz koruması kullanın.

Taşıma noktası

TARİH KODU KONUMU (ŞEKİL [FIGURE] 2)

İmalat yılıni da içeren Tarih Kodu (A5) gövdeye basılıdır.

Örnek:

2012 XX XX

İmalat Yılı

Paket içeriği

Paket içeriğinde şunlar bulunmaktadır:

1 Kısmen monte edilmiş makine

2 Altigen anahtar 4/6 mm

1 216 mm TCT testere biçağı

1 Malzeme işkencesi

2 Toz çekme memeleri (DW770 için isteğe bağlıdır)

1 Kullanım kılavuzu

1 Parça şeması

- Alet, parçalar ve aksesuarlarda nakliye sırasında hasar oluşup oluşmadığını kontrol edin.

- Çalıştırmadan önce bu kılavuzu iyice okuyup anlamak için zaman ayırın.

Açıklama (şek. 1, 2, 9)

UYARI: Hiçbir zaman elektrikli aleti veya herhangi bir parçasını değiştirmeyin. Hasarla veya yaralanmayla sonuçlanabilir.

a. Açma/kapama düğmesi
b. Kafa kilidi boşa alma kolu
c. Taşıma kolu
d. Sabit üst siper
e. Dış flanş
f. Biçak civatası
g. Alt biçak siperi
h. Testere bıçağı

i. Kayan dayama mesnedi tespit vidası

j. Sabit tabla

q. Toz çekme memesi (DW770 için isteğe bağlıdır)

r. Travers kilidi

s. Kafa kilidi kancası

t. Meyil sıkıştırma kolu

u. Meyil skalası

v. Tezgah bağlama delikleri

w. Aşağı kilitleme düğmesi

x. Travers çubukları

y. Testere kafası

z. Altigen anahtar

aa. Kablo kelepçesi

bb. Kablo

cc. Hız kontrol kadranı (yalnızca DW771)

dd. Asma kilit deliği

ee. Aşma düğmesi

ff. Taşıma kolu (sol ve sağ)

gg. İç flanş

kk. Malzeme işkencesi

hh. Tabla nihayet plakası

ii. Destek kılavuz rayları

jj. Malzeme destek plakası

II. Döner tahdit

mm. Ayarlanabilir sehpa 760 mm (azami yükseklik)

nn. Ayaklı sehpa

oo. Kısa iş parçaları için uzunluk tahdidi (kılavuz raylarıyla [ii] kullanılacaktır)

pp. Makarali tezgah

qq. Toz çekme boruları

rr. Üç yollu konnektör

KULLANIM AMACI

DEWALT Çapraz Kesim Gönye Testere profesyonel ahşap, ahşap ürünleri ve plastik kesimi için tasarlanmıştır. Çapraz kesim, eğik kesim ve gönyeli kesim işlemlerini basit, doğru ve güvenli bir şekilde gerçekleştirilir.

Bu ünite, karpit uçlu, nominal 216 mm biçak çapına sahip bir biçakla kullanılmak üzere tasarlanmıştır.

Islak koşullarda veya yanıcı sıvı ya da gazların mevcut olduğu ortamlarda KULLANMAYIN.

Bu gönye testereler, profesyonel elektrikli aletlerdir.

Çocukların aleti ellemesine İZİN VERMEYİN. Bu alet deneyimsiz kullanıcılar tarafından kullanılırken nezaret edilmelidir.

UYARI! Makineyi, tasarlanan amaçlar dışında kullanmayın.

- Bu ürün, güvenliklerinden sorumlu kişinin gözetiminde olmadıklarında, fiziksel (çocuklar dahil), algısal veya zihinsel kapasite kaybı yaşamış deneyimsiz, bilgisiz ve yeteneksiz kişiler tarafından kullanılmamalıdır. Çocuklar asla bu ürünle yalnız bırakılmamalıdır.

Elektrik emniyeti

Elektrik motoru sadece tek bir voltaj için tasarlanmıştır. Her zaman güç kaynağının, etiket plakasındaki voltajla aynı olup olmadığını kontrol edin.

Aletiniz EN 61029 standardına uygun olarak çift yalıtımlıdır; bu yüzden topraklama hattı gerektirmez.

Güç kablosunun değiştirilmesi durumunda alet sadece yetkili servis acentesi veya kalifiye elektrikçi tarafından onarılmalıdır.

Aşağıdaki kabloların kullanılması zorunludur:

Uzatma kablosu kullanılması

Uzatma kablosu kullanılması gerekiyorsa bu aletin giriş gücüne (Teknik verilere bakın) uygun onaylı bir 3 damarlı uzatma kablosu kullanın. Minimum iletken ebadı 1,5 mm²; maksimum uzunluk 30 m'dir.

Bir kablo makarası kullanırken, her zaman kabloyu tamamen makaradan çıkarın.

MONTAJ

UYARI: Yaralanma riskini azaltmak için aksesuarları takıp çıkarmadan önce, ayarlarla oynamadan veya değiştirmeden önce yada tamir yaparken aleti kapatın ve makineyi güç kaynağından ayırın. Açma/kapama düğmesinin kapalı konumda olduğunu kontrol edin. Aletin yanlışlıkla çalıştırılması yaralanmaya neden olabilir.

Paketinden çıkarma

Motor ve siperler tabana monteli durumdadır.

Kablo kelepçesi (şek. 7)

Kabloyu (bb) kablo kelepçesinden (aa) geçirin. Testere kafasının hareketi için yeteri kadar kablo bırakıktan sonra tornavida ile kelepçeyi sıkın.

Tezgaha bağlama (şek. 2)

1. Tezgaha bağlamada kullanılmak üzere dört ayakta da delikler (v) mevcuttur. Bu deliklerde farklı ebatta civatalar kullanılabilir. Deliklerden birini kullanın; her ikisini de kullanmaya gerek yoktur. Hareket etmesini engellemek için testerenizi daima sıkıca bağlayın.
   Taşınabilirliği artırmak için alet 12,5 mm veya daha kalın bir kontrplağa bağlanabilir daha sonra bu kontrplağı çalışma tezgahına bağlayabilir veya başka bir yere taşıyarak yeniden bağlayabilirsiniz.
2. Testereyi yukarıda anlatıldığı şekilde kontrplağa bağlarken, tespit civatalarının kontrplağın altından çıkmamasına dikkat edin. Kontrplak, çalışma tezgahının üzerine düz bir şekilde oturmalıdır. Testereyi, herhangi bir çalışma tezgahına bağlarken, mengeneleri sadece, tespit deliklerinin bulunduğu sıkıştırma göbeklerine yerleştirin. Mengenelerin bu göbeklerin dışındaki noktalara yerleştirilmesi testerenin çalışmasını olumsuz etkilemektedir.

TÜRKÇE

1. Testere bıçağının kesilen malzemede sıkışması ya da kesim hatalarının önlenmesi için testerenin yerleştirildiği yüzeyin çarpık veya eğri büğrü olmamasına dikkat edin. Testere tezgah üzerinde oynuyorsa, testere ayağının altına ince bir malzeme yerleştirerek testerenin tezgah yüzeyi üzerinde sabit durmasını sağlayın.

Testere bıçağının takılması (şek. 1, 8–10)

UYARI: Yaralanma riskini azaltmak için aksesuarları takıp çıkarmadan önce, ayarlarla oynamadan veya değiştirmeden önce yada tamir yaparken aleti kapatın ve makineyi güç kaynağından ayırın. Açma/kapama düğmesinin kapalı konumda olduğunu kontrol edin. Aletin yanlışlıkla çalıştırılması yaralanmaya neden olabilir.

UYARI: Yeni bir bıçağın dişleri çok keskindir ve tehlikeli olabilir.

UYARI! Testere bıçağının yalnızca açıklanan şekilde değiştirilmesi gerektiğini unutmayın. Yalnızca Teknik Veriler bölümünde belirtilen testere bıçaklarını kullanın; Kat.no.: DT4320 önerilir.

1. 6mm altıgen anahtarı (z) biçak milinin aksi yönünde takın ve öyle tutun (şekil. 8).
2. Saat yönünde çevirerek biçak civatasını (f) sökün. Biçak civatasını (f) ve dış flanşı (e) çıkarın.
3. Alt biçak siperini (g) kaldırmak için alt siper/kafa kilidi boşa alma koluna (b) bastırın ve testere bıçağını (h) çıkarın.
4. Bıçağın alt kenarındaki dişlerin dayama mesnedini gösterdiğini (kullanıcının aksi yönü) kontrol ederek yeni testere bıçağını iç flanşın (gg) üzerinde bulunan tespit parçasına takın.
5. Motor milinin her iki tarafından bulunan tespit tırnaklarının (ss) düzgün oturduğunu kontrol ederek dış flanşı (e) yerleştirin.
6. Bir elinizle 6mm altıgen anahtarı (z) tutarken diğer elinizle bıçak somununu (f) saat yönü tersi istikametinde çevirerek sıkın (şekil 10).

AYARLAR

UYARI: Yaralanma riskini azaltmak için aksesuarları takıp çıkarmadan önce, ayarlarla oynamadan veya deâtirmeden önce yada tamir yaparken aleti kapatın ve makineyi güç kaynaândan ayırın. Açma/kapama düğmesinin kapalı konumda olduğunu kontrol edin. Aletin yanlışlıkla çalıştırılması yaralanmaya neden olabilir.

Gönye kesme testereniz fabrikada doğru bir şekilde ayarlanmıştır. Bu ayarın nakliyat ve taşıma ya da başka bir nedenle yeniden yapılması gerekirse, testerenizi ayarlamak için aşağıdaki adımları izleyin. Bu ayarlar bir kez yapıldıktan sonra doğru kalacaktır.

Sabit kesme derinliği için travers çubuklarının ayarlanması (şek. 1, 2, 11, 12)

Bıçak tabla boyunca sabit kesme derinliğinde çalışmalı ve kanalın arka kısmındaki ya da dönen kolun ön tarafından sabit tablaya dokunmamalıdır. Bunu sağlamak için testere kafası tam olarak bastırıldığında travers kolları tablaya tamamen paralel olmalıdır.

1. Alt siper/kafa kilidi boşa alma koluna (b) bastırın (şek. 1).
2. Testere kafasını arka pozisyona komple bastırın ve döner tabla (n) ile dış flanşın alt kısmı (e) arasındaki mesafeyi ölçün (şek. 11).
3. Testere kafası travers kilidini (r) çevirin (şek. 2)
4. Testere kafasını komple bastırılmış tutarak kafayı gidebileceği son noktaya kadar çekin.
5. Şekil 11'de gösterilen yüksekliği yeniden ölçün. Bu iki değer aynı olmalıdır.
6. Ayarlama gerekirse aşağıdaki adımları izleyin (şek. 2):

a. Üst toz çekme memesinin (q) altında bulunan dirsekteki (uu) kilitleme somununu (tt) gevşetin ve vidayı (v v) küçük adımlarla gerektiği kadar ayarlayın.

b. Kilitleme somununu (tt) sıkın.

UYARI: 90° dikey ve 45° meyil pozisyonlarında döner kolun ön kısmında ve kanalın arka kısmında bıçağın tablaya dokunmadığını her zaman kontrol edin. Bunu kontrol etmeden önce aleti açmayın!

Dayama mesnedinin ayarlanması (şek. 13)

Gevşetmek için kayan dayama mesnedi tespit vidasını (i) saatin aksi yönüne çevirin. Kayan dayama mesnedini (p) bıçağın kesemeyeceği bir pozisyona getirin ve ardından dayama mesnedi tespit vidasını saat yönünde çevirerek sıkın.

Biçağın dayama mesnedine göre kontrol edilmesi ve ayarlanması (şek. 2, 14, 15)

1. Gönye mandalını (m) gevşetin.
2. Başparmağınızı gönye koluna (l) yerleştirin ve döner tabla/gönye kolunu (n) serbest bırakmak için gönye mandalını (m) sıkın.
3. Mandal gönye kolunu 0° gönye pozisyonuna getirene kadar gönye kolunu çevirin.
4. Kafayı aşağı çekin ve aşağı kilitleme düğmesini (w) kullanarak bu pozisyonda sabitleyin.
5. Gönye skalası (o) üzerindeki 0° işaretlerinin (ww) görülebildiğini kontrol edin.
6. Dayama mesnedi (p) ve bıçağın (h) soluna bir gönye (xx) yerleştirin.

UYARI: Gönye ile bıçağın dişlerine dokunmayın.

1. Ayarlama gerekirse aşağıdaki adımları izleyin:

a. Vidalari (yy) gevşetin ve gönye ile ölçüldüğünde dayama mesnedi ile biçak arasında 90° olana dek skala/gönye kolu aksamını sola veya sağa kaydırın (şek. 14).
b. Vidalari (yy) yeniden sıkın.

Biçağın tablaya göre kontrol edilmesi ve ayarlanması (şek. 16–19)

1. Meyil sıkıştırma kolunu (t) gevşetin (şek. 16)
2. Komple dikey olmasını sağlamak için testere kafası sağa bastırın ve meyil sıkıştırma kolunu sıkın.
3. Tabla ve bıçak (h) arasına dik konumda bir gönye (xx) yerleştirin (şek. 17).

UYARI: Gönye ile bıçağın dişlerine dokunmayın.

1. Ayarlama gerekirse aşağıdaki adımları izleyin:

a. Meyil sıkıştırma kolunu (t) gevşetin ve gönye ile ölçüldüğünde bıçak ile tabla arasında 90° olana dek dikey pozisyon ayarlama tahdit vidalasını (zz) sağa veya sola çevirin.
b. Meyil göstergesi (a1) meyil skalası (u) üzerinde sıfırı göstermiyorsa, skalayı sabitleyen vidaları (a2) gevşetin ve skalayı gerektiği gibi kaydırın.

Meyil açısının kontrol edilmesi ve ayarlanması (şek. 1, 18, 19)

Meyil aşma, azami meyil açısından gerektiği şekilde 45° veya 48°'ye ayarlanması imkan verir.

- Sol = 45°

- Sağ = 48°

1. Aşma düğmesinin (a3) sol pozisyonda olduğunu kontrol edin.
2. Meyil sıkıştırma kolunu (t) gevşetin ve testere kafasını sola kaydırın.

3. Bu 45° meyil pozisyonudur.

4. Ayarlama gerekirse gösterge (a1) 45°'yi gösterene dek gerektiği şekilde tahdit vidasını (a4) sağa veya sola çevirin.

UYARI: Kılavuz kanalları testere tozuyla tıkanabilir. Kılavuz kanallarını temizleme için bir çita veya düşük basınçlı hava kullanın.

Çalıştırmadan önce

• Uygun testere biçağı takın. Oldukça aşınmış bıçakları kullanmayın. Aletin azami dönüş hızı testere biçagının azami dönüş hızını geçmemelidir.
• Çok küçük parçaları kesmeye çalışmayın.
• Bıçağın serbestçe kesmesine izin verin. Zorlamayın.
• Kesmeye başlamadan önce motorun tam hızı ulaşmasını bekleyin.
• Tüm kilitleme düğmelerinin ve sıkıştırma kollarının sıkıştırılmış olduğunu kontrol edin.
• İşlediğiniz parçayı sabitleyin.

- Bu testere kereste ve demir içermeyen malzemeleri kesmesine rağmen bu kullanma kılavuzunda sadece kereste kesiminden bahsedilmiştir. Aynı kullanma kılavuzu diğer malzemeler için de geçerlidir. Bu testere ile demir veya çelik ihtiva eden malzemeler için çimento bazlı malzemeleri kesmeyin. Hiçbir aşındırıcı disk kullanmayın!

• Mutlaka kesme kanalı plakası kullanın. Kesme kanalı genişliği 10 mm'den fazlaysa makineyi çalıştırmayın.
• İş parçasının bir kereste parçası üzerine yerleştirilmesi kapasiteleri 300 mm'ye çıkaracaktır.

ÇALIŞTIRMA

Kullanım Talimatları

UYARI: Her zaman güvenlik talimatlarına ve geçerli düzenlemelere uygun hareket edin.

UYARI: Yaralanma riskini azaltmak için aksesuarları takıp çıkarmadan önce, ayarlarla oynamadan veya değiştirmeden önce yada tamir yaparken aleti kapatın ve makineyi güç kaynağından ayırın. Açma/kapama düğmesinin kapalı konumda olduğunu kontrol edin. Aletin yanlışlıkla çalıştırılması yaralanmaya neden olabilir.

İngiliz kullanıcıların "ağaç işleri makinaları hakkında düzenlemeler 1974" ve bu düzenleme ile ilgili tüm değişikliklere bakmaları tavsiye edilir.

Makinenin, masa yüksekliği ve denge açısından ergonomik durumunuza uygun şekilde yerleştirildiğinden emin olun. Makinenin yerleştirileceği bölge, operatörün görüş açısından iyi olmasını ve üzerinde çalışan parçanın herhangi bir sınırlama olmaksızın ele alınmasına olanak tanıyacak yeterli serbest alan bulunmasını sağlayacak şekilde seçilmelidir.

Titreşim etkilerini azaltmak için ortam sıcaklığını çok düşük olmadığından, makine ve aksesuar bakımının iyi yapıldığından ve üzerinde çalışan parça boyutunun bu makineye uygun olduğundan emin olun.

Açma kapama (şek. 1)

Aleti kilitlemek için asma kilit takmak amacıyla açma/kapama düğmesi (a) üzerinde bir delik (dd) bulunmaktadır.

1. Aleti çalıştırmak için açma/kapama düğmesine (a) basın.
2. Aleti durdurmak için açma/kapama düğmesini bırakın.

HIZ KONTROL KADRANI (SADECE DW771)

Hız kontrol kadranı (cc) istenen gelişmiş hız aralığı ayarı için kullanılabilir.

Hız kontrol kadranını (cc) 1–5 arası numara ile gösterilen istenilen aralığa çevirin.

• Kereste gibi yumuşak malzemeleri kesmek için yüksek hızları kullanın.
• Sert keresteleri kesmek için düşük hızları kullanın.

Beden ve el pozisyonu

Gönye kesme testeresini kullanırken beden ve ellerinizin doğru pozisyonda olması kesim işini daha kolay, daha hassas ve güvenli yapacaktır.

UYARI:

- Ellerinizi daima kesim bölgesinden uzak tutun.

• Ellerinizi bıçağa 150 mm'den daha fazla yaklaştırmayın.
• Kesim sırasında parçayı tablaya ve dayama mesnedine sıkıca bastırın. Ellerinizin pozisyonunu, açma/kapama düğmesi bırakılana ve biçak tamamen durana kadar değiştirmeyin.

- Bıçağın hareket yolunu kontrol etmek için asıl kesimden önce daima (makine kapalıyken) deneme yapın.

• Ellerinizi çapraz tutmayın.

- Her iki ayağınızla yere sağlam basın ve dengenizi muhafaza edin.

- Testere kolunu sağa ya da sola hareket ettirirken, hareketi takip eden ve testere bıçağının halif sağında/solunda durun.

Temel kesimler

DIKEY DÜZ KESIM (ŞEK. 1, 20)

NOT: İstenilen kesme performansını elde etmek için 30 mm göbek çapına sahip 216 mm testere bıçakları kullanın.

1. Gönye mandalını (m) gevşetin ve ardından yukarı kaldırın.
2. Gönye mandalını (m) 0 pozisyonuna getirin ve gönye mandalını sabitleyin.
3. Kesilecek olan parçayı dayama mesnedine (p) dayayın.
4. Taşıma kolundan (c) tutun ve kafayı boşa almak için kafa kilidi boşa alma koluna (b) bastının. Motoru çalıştırmak için açma/kapama düğmesine (a) basın. Kesmeye dayama mesnedi yakınından başlamanız tavsiye edilir.
5. Bıçağın kereste boyunca kesmesi ve plastik kesme kanalı plakasına (k) girmesini sağlamak için kafayı bastırın.
6. Kafa komple bastırıldığında kesme işlemini tamamlamak için yavaşça yukarı çekin.
7. Kesme işlemini tamamladıktan sonra açma/kapama düğmesini bırakın ve kafayı üst bekleme pozisyonuna getirmeden önce testere bıçağının tamamen durmasını bekleyin.

UYARI:

• Bazı plastik profil türleri için sıranın tersinden gidilmesi tavsiye edilir.
• Alt bıçak siperi, kol (b) bırakıldığında çabucak kapanmak üzere tasarlanmıştır. 1 saniye içinde kapanmıyorsa testereyi yetkili DEWALT tamir acentesine gösterin.

GÖNYELI KESME (ŞEK. 1, 21)

1. Gönye mandalını (m) sıkın. Kolu sağa/sola istenen açıya getirin.
2. Gönye mandalı otomatik olarak solda ve sağda 0°, 15°, 22,5°, 31,62°, 45° ve 50°'de duracaktır. Ara açı isteniyorsa kafayı sıkıca turun ve gönye mandalını sabitleyerek kilitleyin.

3. Kesim işleminden önce gönye tespit kolunun sıkıca sabitlendiğini kontrol edin.

4. Dikey düz kesimde olduğu gibi devam edin.

UYARI: Kesildikten sonra atılacak kısmı ufak olan bir iş parçasının ucunu gönyeli keserken iş parçasını kesildikten sonra atılacak kısmın bıçağa oranla dayama mesnedi ile daha büyük açı yapacak şekilde yerleştirin yani:

sola gönyeli kesim, atılacak kısım sağa sağa gönyeli kesim, atılacak kısım sola

MEYILLI KESME (ŞEK. 18, 22)

Meyil açıları 0° ile 48° arasında sola ayarlanabilir. 45°ye kadar olan meyiller gönye kolu sıfır ile azami 45° arasında sağ/sol gönye pozisyonuna ayarlanarak kesilebilir.

1. Meyil sıkıştırma kolunu (t) gevşetin ve meyli istediğiniz gibi ayarlayın.
2. Gerektiği takdirde aşma düğmesini (ee) ayarlayın.
3. Kafayı sıkıca tutun ve düşmesine müsaade etmeyin.
4. Meyil sıkıştırma kolunu (t) iyice sıkın.
5. Dikey düz kesimde olduğu gibi devam edin.

Kesim kalitesi

Bir kesimin düzgün olması, kesilen malzemenin cinsi gibi bir dizi değişkene bağlıdır. Kalıp çıkarma ve hassaslık gerektiren diğer işler için çok düzgün kesim gerektiğinde, keskin (60 dişli karpit) bıçak ve yavaş, düzenli bir kesim hızı istenilen sonuçları sağlayacaktır.

UYART: Kesilen malzemenin kesim sırasında hareket etmemesine dikkat edin; parçayı sıkıca bağlayın. Testere kolunu kaldırmadan önce daima biçagın tamamen durmasını bekleyin. Kesilen parçanın arka kısmında hala küçük çaplı kırılmalar oluyorsa, kesilecek ahşabın üzerine bir bant yapıştırın. Kesimi bandın üzerinden yaptıktan sonra, bandı dikkatli bir şekilde çıkartın.

Kesilecek parçanın bağlanması (şek. 3, 25–27)

UYARI: Daima, bir malzeme kelepçesi kullanın.

En iyi sonuçları almak için, bu testereyle kullanılmak üzere tasarlanan mengeneyi (kk) kullanın.

KELEPÇEYI TAKMAK IÇIN

1. Korkuluğun arkasındaki deliğe takın. Kelepçe (kk) gönye testerenin arkasına doğru bakmalıdır. Kelepçe çubuğu üzerindeki Running gönye testeresinin tabanına tam olarak takıldığından emin olun. Oluk görünür durumdaysa, kelepçe güvenli olmayacaktır.
2. Kelepçeyi gönye testeresinin önüne doğru 180° döndürün.
3. Kelepçeyi yukarıya veya aşağıya ayarlamak için düğmeyi gevşetin, ardından iş parçasını sağlam şekilde kelepçelemek için ince ayar düğmesini kullanın.

NOT: Açılandırırken kelepçeyi tabanın sağ tarafına yerleştirin. BIÇAĞIN YOLUNU KONTROL EDEBİLMENİZ İÇİN KESİMLERİ BİTİRMEDEN ÖNCE DAİMA KURU ÇALIŞTIRMA (ELEKTRİKSİZ) GERÇEKLEŞTİRİN. KELEPÇENİN, TESTERE VEYA SİPERLERİN HAREKETİNE MÜDAHALE ETMEDİĞİNDEN EMİN OLUN.

Birleşik gönye (şek. 23, 24)

Bu kesimde gönyeli ve meyilli kesim birlikte yapılır. Bu kesim türü, şekil 23'te gösterildiği gibi eğimli kenarları olan çerçeve ve kutuların yapımında kullanılmaktadır.

UYARI: Kesim açısındanın, kesimden kesime değişmesi halinde, meyil sıkıştırma kolu ve gönye sıkıştırma düğmesinin iyice sıkıştırıldığı kontrol edin. Bu kol ve düzme, gönye ya da meyil değiştirildikten sonra sıkıştırılmalıdır.

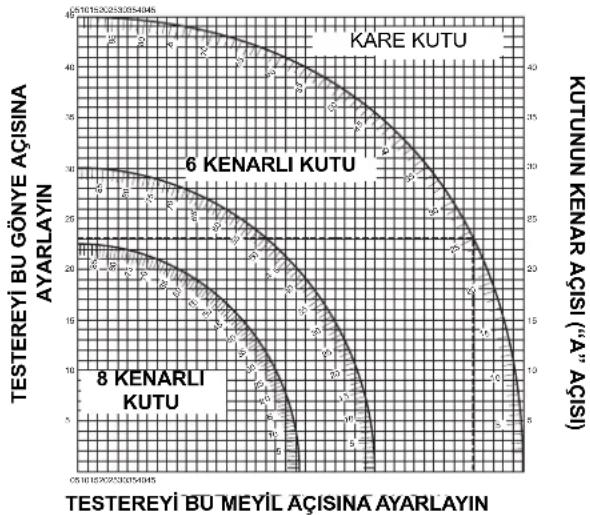

• Aşağıdaki tablo, en çok kullanılan birleşik gönyeli kesimler için uygun meyil ve gönye ayarlarını seçmede size yardımcı olacaktır.
• Tabloyu kullanmak için, projenizin istenen "A" (şek. 24) açısından seçin ve bu açıyı tablodaki uygun eğri üzerinde bulun. Bu noktadan tabloyu aşağıya doğru takip ederek doğru meyil açısından bulun ve yana doğru takip ederek doğru gönye açısından bulun.

1. Testerenizi bu açılara ayarlayın ve birkaç deneme kesimi yapın.
2. Kesilen parçaları birleştirmeyi deneyin.

Örnek: 25° dış açılı (açı "A") (şek. 24) 4 kenarlı bir kutu yapabilmek için sağ üst taraftaki eğriyi kullanın. Eğri ölçeği üzerinde 25°yi bulun. Testerenin gönye açısındanı (23°) bulmak için eğriyi kesen yatay çizgiyi takip edin. Aynı şekilde testerenin meyil açısı ayarını (40°) bulmak için eğriyi kesen dikey çizgiyi yukarıya ya da aşağıya doğru takip edin. Testere ayarlarını denemek için birkaç hurda ahşap parçası üzerinde kesim yapın.

UYARI: Birleşik gönye kesiminde 45° meyil ve 45° sol veya sağ gönye sınır değerlerini asla geçmeyin.

Kısa ve uzun parçaların desteklenmesi (şek. 3, 4)

KISA MALZEMELERIN KESILMESI

Hem toplu kesim hem de farklı uzunlukları olan münferit iş parçalarının kesilmesi için kısa iş parçalarında uzunluk tahdidinin (oo) kullanılması tavsiye edilmektedir. Uzunluk tahdidi sadece opsiyonel bir çift kılavuz rayı (ii) ile birlikte kullanılabilir.

UZUN MALZEMELERIN KESILMESI

UYARI: Yaralanma riskini azaltmak için, uzun iş parçalarını daima destekleyin.

Şekil 3'te testere kendi başına kullanıldığında uzun iş parçalarını kesmek için ideal yapılandırma gösterilmektedir (tüm parçalar isteğe bağlıdır).

Bu parçalar (ayaklı sehpa ve işkence hariç) hem kesilecek parçanın girdiği hem de çıktığı tarafta gerekmektedir:

• Ayaklı sehpə (nn) (montaj talimatları ile gelir).
• Kılavuz rayları (500 veya 1000 mm) (ii).
• Kılavuz raylarını destekleme sehpaları (mm). Makineyi desteklemek için bu sehpaları kullanmayın! Sehpaların yüksekliği ayarlanabilir.
• Malzeme destek plakaları (jj).
• Rayları desteklemek için (aynı zamanda mevcut tezgahta çalışırken) tabla nihayet plakası (hh).

• Malzeme işkencesi (kk).
  – Döner tahdit (II).

• Testerenizi ayaklı sehpanın üzerine yerleştirin ve kılavuz rayları bağlayın.

• Malzeme destek plakalarını (jj) kılavuz raylara (ii) sıkıca vidalayın.
• Malzeme işkencesi (kk) artık uzunluk tahdidi işlevini görür.
• Tabla nihayet plakasını (hh) takın.

• Döner tahdidi (II) arka raya takın.

• Orta veya uzun iş parçalarının uzunluğunu ayarlamak için döner tahdidi (II) kullanın. Yana doğru ayarlanabilir ve kullanımda değilken dışarı döndürülebilir.

Toz çekme (şek. 1, 6)

UYARI: Mümkün olduğu ölçüde toz emisyonuna ilişkin ilgili düzenlemelere uygun olarak tasarlanmış bir toz çekme aygıtı bağlayın.

İlgili düzenlemelere uygun olarak tasarlanmış bir toz çekme aygıtı bağlayın. Haricen bağlanan sistemlerin hava hızı 20m/s +/- 2 m/s olmalıdır. Hız, alet bağlı fakat çalışmazken bağlantı noktasındaki bağlantı hortumunda ölçülmelidir.

Ayrı bir toz seti (DE7777) isteğe bağlı olarak temin edilebilir.

1. Toz çekme hortumlarını (qq) memelere (q) bağlayın; uzun hortum üst memeye bağlanacaktır.
2. Hortumları üç yollu konnektöre (rr) bağlayın.

Taşıma (şek. 1)

UYARI: Gönye kesme testeresini kolayca taşıyabilmeniz için, tabanda iki adet el cebi (ff) bulunmaktadır. Mitre testereyi kaldırmak veya taşımak için asla koruyucuları kullanmayın.

1. Testereyi taşımak için meyil ve gönye pozisyonlarını 0°'ye ayarlayın.
2. Alt siper/kafa kilidi boşa alma koluna (b) bastırın (şek. 1).
3. Kafayı aşağı bastırın ve aşağı kilitleme düğmesine (w) basın (şek. 2).
4. Testere bıçağını bekleme pozisyonuna getirin ve travers kilidine (r) basın.

BAKIM

DEWALT elektrikli aletiniz minimum bakım gerektirecek şekilde uzun yıllar çalışmak üzere tasarlanmıştır. Sürekli tatminkar çalışma düzgün alet bakımı ve düzenli temizliğe bağlıdır.

UYARI: Yaralanma riskini azaltmak için aksesuarları takip çıkarmadan önce, ayarlarla oynamadan veya değiştirmeden önce yada tamir yaparken aleti kapatın ve makineyi güç kaynağından ayırın. Açma/kapama düğmesinin kapalı konumda olduğunu kontrol edin. Aletin yanlışlıkla çalıştırılması yaralanmaya neden olabilir.

UYARI: Testere biçağı aşınırsa yeni testere biçağı ile değiştirin.

Yağlama

Elektrikli aletiniz ilave yağlama gerektirmez.

Temizlik

Kullanmadan önce, üst biçak siperini, hareketli alt biçak siperini ve uygun şekilde çalışacağından emin olmak için toz toplama borusunu dikkatlı bir şekilde kontrol edin. Yongalar, toz veya üzerinde çalışılan parçadan çıkan küçük parçacıkların fonksiyonlardan herhangi birinin engellenmesine yol açmayacağından emin olun.

Üzerinde çalışılan parçadan çıkan küçük parçacıkların testere bıçağı ile siperler arasında sıkışması halinde makinen güç kaynağıyla bağlantısını kesin ve Testere Bıçağının Takılması bölümünde verilen talimatları izleyin. Sıkışmış parçaları çıkartın ve testere bıçağını takın.

UYARİ: Havalandırma deliklerinin içinde veya etrafında pislik görüldüğünde aletin gövdesindeki pislik ve tozu kuru hava ile temizleyin. Bu işlemi gerçekleştirirken onaylı kulak koruyucu ve toz maskesi takın.

UYARI: Aletin metalik olmayan kısımlarını temizlemek için asla solventler veya diğer ağır kimyasallar kullanmayın. Bu kimyasallar parçalarda kullanılan malzemeyi zayıflatabilir. Sadece su ve yumuşak sabunla nemlendirilmiş bez kullanın. Aletin içini asla sıvı girmesine izin vermeyin; aletin hiçbir parçasını sıviya daldırmayın.

UYARI: Yaralanma riskini azaltmak için, tabla üstünü düzenli olarak temizleyin.

UYARI: Yaralanma riskini azaltmak için, toz toplama sistemini düzenli olarak temizleyin.

Opsiyonel aksesuarlar

UYARI: DEWALT tarafından sunulanlar haricindeki aksesuarlar aletle test edilmediklerinden, bu tür aksesuarların bu lazerle kullanılması tehlikeli olabilir. Yaralanma riskini azaltmak için bu ürünle DEWALT tarafından tavsiye edilen aksesuarlar kullanılmalıdır.

Makaralı tezgahın kullanılması (şek. 3–5)

Makaralı tezgah (pp) büyük ve uzun kereste parçalarının kesilmesini oldukça kolaylaştırmaktadır (şek. 5). Makinenin soluna ya da sağına bağlanabilmektedir. Makaralı tezgah opsiyonel ayaklı sehpakullanımını gerektirmektedir (şek. 3).

UYARI: Ayaklı sehpı ile verilen talimatları izleyerek makaralı tezgahı birleştirin.

• Ayaklı sehpia ile verilen kısa destek çubuklarını tablanın standart olmayan rayları ile kullanılacak tablanın yan tarafına yerleştirin.
• Makaralı tezgah ile verilen tüm talimatları takip edin.

MEVCUT TESTERE BIÇAĞI YELPAZESI (ÖNERILEN BIÇAKLAR)

Bıçak türü	Bıçak ebadı	Kullanım yeri
(çap x göbek çapı x diş sayısı)
DT4222 serisi 40	216x30x24	Genel amaçlı, ahşap ve plastik kesimi
DT4286 serisi 40	216x30x80 TCG alüminyumla kullanmak için
DT4320 serisi 60	216x30x48	Suni ve doğal ahşabın ince kesimi için ATB
DT4350 serisi 60	216x30x60	Suni ve doğal ahşabın çok ince kesimi için TCG

Uygun aksesuarlar hakkında daha fazla bilgi için satıcınıza başvurun.

Çevrenin korunması

Ayrı toplama. Bu ürün normal evsel atıklarla birlikte imha edilmemelidir.

Herhangi bir zamanda DEWALT ürününüzü değiştirmek isterseniz ya da artık işinize yaramıyorsa, normal evsel atıklarla birlikte atmayın. Bu ürünü ayrı toplama için ayırın.

Kullanılmış ürünlerin ayrı toplanması ve paketlenmesi malzemelerin geri kazanım yoluyla tekrar kullanılmasını sağlamaktadır. Geri kazanılan malzemelerin tekrar kullanılması çevre kirliliğinin önlenmesine yardımcı olur ve ham madde talebini azaltır.

Yerel düzenlemeler kapsamında elektrikli ürünlerin evsel atıklardan ayrı olarak belediyenin atık sahalarında toplanması veya yeni bir ürün aldığınızda satıcı tarafından geri alınması öngörülebilir.

DEWALT, kullanma süreleri sona eren DEWALT ürünlerinin toplanması ve geri kazanımı için bir imkan sunmaktadır. Bu hizmetten yararlanmak için, lütfen ürününüzü bizim adımiza toplama işlemi yapan bir yetkili servise götürün.

Bu kılavuzda belirtilen adresteki yerel DEWALT ofisi ile irtibata geçerek size en yakın yetkili servisin yerini öğrenebilirsiniz. Alternatif olarak, yetkili DEWALT tamir acentelerinin listesi ve satış sonrası servis ve bağlantıların tam ayrıntıları İnternete www.2helpU.com adresinde mevcuttur.

GARANTI

DEWALT ürünlerinin kalitesinden emindir ve bu yüzden profesyonel kullanıcılar için kanunlarda belirtilen taleplerin üstünde bir garanti sunmaktadır. Bu garanti metni bir ilave niteliğinde olup profesyonel bir kullanıcı olarak sahip olduğunuz sözleşmeden doğan haklara veya profesyonel olmayan, özel bir kullanıcı olarak sahip olduğunuz yasal haklara hiçbir şekilde zarar vermez. İşbu garanti Avrupa Birliği'ne üye ülkeler ile Avrupa Serbest Ticaret Bölgesi sınırları dahilinde geçerlidir.

- 30 GÜNLÜK RİSKSİZ MÜŞTERİ MEMNUNİYETİ GARANTİSİ •

Satın almış olduğunuz DEWALT ürünü, satın alma tarihinden itibaren 30 gün içerisinde, ilk denemenizde, performansı sizi tam olarak tatmin etmediyse, yetkili servise götürülüp; DEWALT Merkez Servis onayı ile değiştirilebilir veya gerekirse tamir edilir. Bu haktan yararlanmak için:

Ürünün satın alındığı şekliyle, orijinal tüm parçaları ile birlikte satın alındığı yere teslimi;

• Fatura ve garanti kartının ibrazi;
• Uygulamanın satın alım tarihi itibariyle ilk 30 gün içerisinde gerçekleşmesi;
• Ürün performansının ilk uygulamadan sonra memnuniyetsizlik yaratması gerekmektedir.

Aksesuarlar ve garanti koşulları haricinde yedek parçalar dahil değildir.

- ÜCRETSİZ BİR YILLIK SERVİS KONTRATI •

Yasal garanti süresi dahilinde tüm DEWALT ürünleri satın alma tarihinden itibaren bir yıl süreyle ücretsiz servis desteğine sahiptir. Sadece bir defaya mahsus olmak üzere ürününüz DEWALT Yetkili Servisinde işçilik bedeli alınmadan tamir edilir veya bakımı yapılır. Fatura ve garanti kartı ibrazı gerekmektedir.

Aksesuarlar ve garanti koşulları haricinde yedek parçalar dahil değildir.

• BİR YIL TAM GARANTI •

Sahip olduğunuz DEWALT ürünü satın alma tarihinden itibaren 12 ay içinde hatalı malzeme veya işçilik nedeniyle bozulursa, DEWALT aşağıdaki şartlara uyulması koşuluyla ücretsiz olarak tüm kusurlu parçaların yenilenmesini veya -kendi insiyatifine bağlı olarak- satın alınan ürünün değiştirilmesini garanti eder:

• Ürün hatalı kullanılmamıştır;
• Ürün yıpranmamış, hıpalanmamış ve aşınmamıştır;
• Yetkili olmayan kişilerce tamire çalışılmamıştır;
• Satın alma belgesi (fatura) ibraz edilmiştir;
• Ürün, tüm orijinal parçaları ile birlikte iade edilmiştir.

Şikayet veya talepleriniz için satıcınıza, DEWALT kataloğunda yer alan size en yakın yetkili DEWALT servisine veya bu kullanma kılavuzunda belirtilen adresten DEWALT ofisine başvurun. Yetkili DEWALT servislerinin listesi ve satış sonrası hizmetlerimizle ilgili tüm bilgiler İnternete www.2helpU.com adresinde mevcuttur.

Sanayi ve Ticaret Bakanlığı tebliğince kullanım ömrü 10 yıldır.

Türkiye Distribütörü

KALE HIRDAVAT VE MAKİNA A.Ş.

Defterdar Mah. Savaklar Cad. No. 15 34050

Edirnekapı Eyüp İstanbul
