BRUGSANVISNING DW777 DEWALT

Dansk (oversat fra original brugsvejledning) 6

Du har valgt et DEWALT værktoj. Mange års erfaring, grundig produktudvikling og innovation gør DEWALT til en af de mest pålidelige partnere for professionelle brugere af elværktoj.

Tekniske data

	DW770		DW771		DW777
Spænding	V		230		230
Type 122
Effektforbrug	W		1600		1550/1400	1800/1600
Klingediameter	mm	216	216		216
Klingeboring	mm	30	30		30
Maks, klingehastighed	min^-1	6300	2600-5200		6300
Gering (yderpositioner)	venstre og højre	50°	50°		50°
Affasning (yderpositioner)	venstre	48°	48°		48
Kombineret gering	affasning	45°	45°		45°
	gering	45°	45°		45°
Kapaciteter
afkortning 90°	mm	60 x 270	60 x 270		60 x 270
gering 45°	mm	60 x 190	60 x 190		60 x 190
gering 48°	mm	60 x 180	60 x 180		60 x 180
affasning 45°	mm	48 x 270	48 x 270		48 x 270
affasning 48°	mm	45 x 270	45 x 270		45 x 270
Samlede mål	mm	460 x 560 x 430	460 x 560 x 430		460 x 560 x 43
Vægt	kg	14,0	15,0		15,0
L_FA (lydtryk)	dB(A)	93	91		93
K_RA (lydtryk usikkerhed)	dB(A)	3	3		3
L_WA (lydstyrke)	dB(A)	104	102		104
K_WA (lydstyrke usikkerhed)	dB(A)	3,9	3,2		3,9

Samlet vibrationsværdi (triaxvektorsum) bestemt i henhold til EN 61029:

Vibrationsemissionværdi a_h
a_h =	m/s2	2,1	2,1	2,1
Usikkerhed K =	m/s2	1,5	1,5	1,5

Vibrationsemissionsnieauet der er angivet på dette vejledningsark er målt i overensstemmelse med en standardiseret test, der er angivet i EN 61029 og kan anvendes til at sammenligne et værktøj med et andet. Det kan anvendes til en foreløbig eksponeringsvurdering.

ADVARSEL: Det angivne vibrationsemissionsniveau repræsenterer værktøjets hovedanvendelsesområder. Hvis værktøjet anvendes til andre formål, med andet tilbehør eller vedligeholdes dårligt, kan vibrationsemissionen imidlertid variere. Det kan forøge eksponeringsniveauet over den samlede arbejdsperiode markant.

Et estimat af eksponeringsniveauet for vibration bør også tage højde for de gange værktøjet slukkes, eller når det kører men ikke bruges til at arbejde. Det kan mindske eksponeringsniveauet over den samlede arbejdsperiode markant.

Identifier yderligere sikkerhedsforanstaltninger for at beskytte operatøren mod vibrationens effekter, som f.eks.: vedligehold værktojet og tilbehoret, hold hænderne varme, organisation af arbejdsmønstre.

Sikringer

Europa

230 V værktøj

10 ampere, strømforsyning

BEMÆRK: Dette udstyr er beregnet for tilslutning til et strømforsyningssystem med en maksimal tilladelig systemimpedans Zmax på 0,25 ohm ved interfacepunktet (strømforsyningsboks) på brugerens forsyning.

Brugeren skal sikre, at dette udstyr kun tilsluttes til et strømsystem, som opfylder ovennævnte krav. Hvis det er nødvendigt, kan brugeren rette henvendelse til el-selskabet for at høre om systemimpedansen ved interfacepunktet.

Definitioner: Sikkerhedsråd

Nedenstående definitioner beskriver sikkerhedsniveauet for hvert signalord. Læs vejledningen og læg mærke til disse symboler.

Angiver en overhængende farlig situation, der hvis den ikke undgås, resulterer i døden eller alvorlige kvæstelser.

ADVARSEL: Angiver en potentielt farlig situation, der hvis den ikke undgås, kan resultere i døden eller alvorlige kvæstelser.

FORSIGTIG: Angiver en potentielt farlig situation, der hvis den ikke undgås, muligvis kan resultere i mindre eller moderate kvæstelser.

BEMAERK: Angiver en handling, der ikke er forbundet med personskade, men som kan resultere i produktskade.

Betyder risiko for elektrisk stød.

Betyder risiko for brand.

Scharfe Kanten

EF-Overensstemmelseserklæring

MASKINDIREKTIV

DW770, DW771, DW777

DEWALT erklærer, at produkterne beskrevet under Tekniske data er udformet i overensstemmelse med: 2006/42/EF, EN 61029-1, EN 61029-2-9.

Disse produkter overholder også direktivet 2004/108/EF og 2011/65/EU. Kontakt DEWALT på følgende adresse for yderligere oplysninger eller se bagsiden af manualen.

Undertegnede er ansvarlig for kompilering af den tekniske fil og udsteder denne erklæring på vegne af DEWALT.

H. Jopsmann

Horst Grossmann

Vicepræsident for Maskinteknik og Produktudvikling DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Tyskland

01.01.2010

Sikkerhedsvejledning

ADVARSEL! Ved brug af eldrevet værktoj skal de grundlæggende sikkerhedsregler altid folges for at mindske risikoen for brand, elektrisk stød og personskader inklusive de følgende.

Læs alle disse instruktioner, før du forsøger at betjene dette produkt, og gem instruktioneme.

GEM DENNE VEJLEDNING TIL SENERE BRUG

Generelle sikkerhedsregler

1. Hold arbejdsområdet ryddet.

Rodede områder og bænke inviterer til skader.

1. Tag højde for arbejdsområdets omgivelser.

Udsæt ikke værktøjet for regn. Brug ikke værktøjet i fugtige eller våde omgivelser. Hold arbejdsområdet godt oplyst (250 - 300 lux). Brug ikke værktøjet, hvor der er r isiko for at forårsage brand eller eksplosion, dvs. i nærheden af brændbare væsker og gasser.

3. Beskyt mod elektrisk stød.

Undgå kropskontakt med jordforbundne overflader (f.eks. rør, radiatorer, kedler og koleskabe). Når værktøjet bruges under ekstreme forhold (f.eks. høj fugtighed, ved produktion af metalspåner osv.), kan elsikkerheden forbedres ved at indsætte en isolerende omformer eller en fejlstrømsafbryder.

Lad ikke personer, særligt born, der ikke er involveret i arbejdet, berøre værktøjet eller forlængerledningen, og hold dem på afstand af arbejdsområdet.

5. Gem værktøj, der ikke er i brug.

Når værktojet ikke er i brug, skal det opbevares på et tort, sikkert aflåst sted, der er uden for børns rækkevidde.

6. Tving ikke værktøjet.

Det udfører arbejdet bedre og sikrere ved den hastighed, det er beregnet til.

7. Brug det rigtige værktøj.

Tving ikke småt værktoj til at udføre et kraftigere værktojs arbejde. Brug ikke værktøj til formål, det ikke er beregnet til, brug for eksempel ikke rundsave til at skære rafter eller stammer.

8. Bær korrekt påklædning.

Bær ikke løstsiddende beklæedning eller smykker, da det kan sidde fast i bevægelige dele. Skridsikkert fodtoj anbefales ved udendørs arbejde. Bær beskyttende hårbeklæedning til at dække langt hår.

9. Brug beskyttelsesudstyr.

Brug altid sikkerhedsbriller. Brug en ansigts- eller støvmaske, hvis arbejdet danner støv eller flyvende partikler. Hvis disse partikler kan være meget varme, skal du også bære et varmeresistent forklæde. Bær altid horeværn. Bær altid en sikkerhedshjelm.

10. Tilslut støvudsugningsudstyr.

Hvis der findes enheder til tilslutning af støvudsugnings- og opsamlingsudstyr, skal du sørge for at det er tilsluttet og anvendes korrekt.

11. Misbrug ikke ledningen.

Træk aldrig i ledningen for at afbryde den fra stikkontakten. Hold ledningen på afstand af varme, olie og skarpe kanter. Bær aldrig værktøjet i ledningen.

12. Fastgør arbejdet.

Brug klemmer eller skruetvinge til at holde arbejdet fast. Det er sikrere end at bruge hånden, og det frigør begge hænder til at betjene værktøjet.

13. Ræk ikke for langt.

Bevar altid fodfæste og balance.

14. Vedligehold værktøj omhyggeligt.

Hold skæreværktøj skarpt og rent for bedre og mere sikker ydelse. Folg instruktioneme for smøring og skift af tilbehør. Efterse værktøjet regelmæssigt, og få det repareret af et autoriseret værksted, hvis det er beskadiget. Hold håndtag og kontakter tørre, rene og fri fra olie og fedt.

15. Træk stikket ud på værktøjet.

Afbryd strømforsyningen til værktojet, når det ikke er i brug, før service og ved udskiftning af tilbehør som f.eks. klinger, bits og fræsere.

16. Fjern nøgler og skiftenøgler.

Gør det til en vane at kontrollere, om nogler og skiftenøgler er fjemet fra værktøjet, inden det tages i brug.

17. Undgå utilsigtet start.

Bær ikke værktojet med en finger på kontakten. Sørg for, at værktojet er i stillingen ioffi, for stikket sættes i.

18. Brug forlængerledninger til udendørs brug.

Efterse forlængerledningen før brug, og udskift den, hvis den er beskadiget. Brug kun forlængerledninger beregnet til udendørs brug og tilsvarende mærket ved udendørs brug af værktøjet.

19. Vær opmærksom.

Se hvad du laver. Brug sund fornuft. Betjen ikke værktøjet, hvis du er træt eller påvirket af narkotika eller alkohol.

20. Kontrollér for beskadigede dele.

Kontrollér omhyggeligt værktøjet og strømledningen før brug for at afgøre, om det vil fungere korrekt og udføre den tilsigtede funktion. Kontrollér om bevægelige dele er justeret eller binder, defekte dele, montering og andre forhold, der kan påvirke funktionen. En skærm eller anden beskadiget del skal repareres eller udskiftes af et autoriseret servicecenter, med mindre andet er angivet i denne vejledning. Få defekte afbryde re udskiftet af et autoriseret servicecenter. Brug ikke værktøjet, hvis afbryderen ikke tænder og slukker det. Forsøg aldrig at udføre reparationer selv.

ADVARSEL! Brug af andet tilbehør eller udstyr, eller udførelse af andre operationer med dette værktøj end anbefalet i denne vejledning, kan medføre risiko for personskade.

21. Få værktøjet repareret af en kvalificeret person.

Dette eldrevne værktøj overholder de relevante sikkerhedsregler. Reparationer må kun udfores af kvalificerede personer med brug af originale reservedele. Ellers kan det medføre betragtelig fare for brugeren.

Ekstra sikkerhedsregler for geringsave

- Maskinen er udstyret med en speciel strømforsyningsledning, der kun må udskiftes af producenten eller et autoriseret værksted.

- Anvend ikke saven til at skære i andre materialer end dem, der anbefales af producenten.

- Arbejd ikke med maskinen uden beskyttelsesskærme, eller hvis beskyttelsesskærmene ikke virker, eller ikke er korrekt vedligeholdte.

- Sørg for at armen er sikkert fastgjort ved udførelse af smigskæringer.

- Hold gulvområdet rundt om maskinen ryddeligt, godt vedligeholdt og fri for løse materialer, fx skår og afskårne dele.

• Vælg den korrekte klinge til det materiale, der skal skæres.

- Brug korrekt slebne savklinger. Overhold den maksimale hastighed, der er afmærket på savklingen.

- Sørg for at alle låsegreb og håndtags holdeanordninger er stramme, for der arbejdes med værktøjet.

- Anbring aldrig en hånd i klingeområdet, när saven er tilsluttet til den elektriske strømkilde.

- Forsøg aldrig at stoppe en maskine i bevægelse hurtigt ved at presse et værktøj eller andre midler imod klingen; der kan opstå alvorlige ulykker.

- Før noget tilbehør anvendes, læs instruktionsmanualen. Ukorrekt anvendelse af tilbehør kan medføre skader.

- Anvend en holder eller bær handsker ved håndtering af en savklinge.

- Sørg for at savklingen er korrekt monteret før anvendelse.

- Sørg for at klingen roterer i den korrekte retning.

- Anvend ikke klinger med længere eller mindre diameter end anbefalet. For korrekt vurdering af klinger, se de tekniske data. Brug kun de klinger, der er angivet i denne manual, der opfylder EN 847-1.

• Overvej at anvende specielt designet støjreducerende klinger.

- Brug ikke H∅JTLEGEREDE STÅL klinger.

- Brug ikke revnede eller beskadigede savklinger.

- Anvend ingen slibe- eller diamantlameller.

- Brug kun savklinger hvor den afmærkede hastighed mindst svarer til den hastighed, der er afmærket på saven.

- Anvend aldrig din sav uden savsnitpladen.

- Løft klingen op fra savsnittet i arbejdsemnet, for du slukker for kontakten.

- Før hvert savsnit kontrollér, at maskinen er stabil.

- Fastkil ikke noget imod blæseren for at holde motorakslen.

- Klingens beskyttelsesskærm på din sav vil automatisk blive hævet, när armen fores nedad; den vil blive sænket over hele klingen, när der trykkes på hovedlåsens udlosergreb (b).

DANSK

• Hæv aldrig klingens beskyttelsesskærm manuelt, medmindre der er slukket for saven. Beskyttelsesskærmen kan hæves manuelt ved af- eller påmontering af savklinger eller ved eftersyn af saven.
• Kontrollér med jævne mellemrum, at motorens ventilationshuller er rene og fri for skår.
• Udskift savsnitpladen hvis den er slidt.
• Frakobl maskinen fra hovedledningsnettet, for du udforer noget vedligeholdelsesarbejde eller udskifter klingen.
• Udfor aldrig noget rengørings- eller vedligeholdelsesarbejde, när maskinen stadig kører, og hovedet ikke er i hvileposition.
• Når den er udstyret med laser, er det ikke tilladt at skifte mellem forskellige lasertyper. Reparationer må kun udføres af laserproducenten eller et autoriseret værksted.
• Tilslut saven til en stovopsamlingsenhed, när der saves i træ. Overvej altid de faktorer, der påvirker udsættelse for støv som fx:

-- arten af materiale, der skal forarbejdes (spånplader frembringer mere stov end træ);

-- savklingens skarphed;

-- ret indstilling af savklingen;

-- støvekstraktor med en lufthastighed ikke mindre end 20 m/s.

Sørg for at den lokale udsugning ligeså vel som hætter, afskærmningsplader og render er korrekt justerede.

• Vær venligst opmærksom på de folgende faktorer, som har indflydelse på udsættelse for støj:
  -- brug savklinger, der er designet til at reducere stojudstråling;
  -- brug kun godt slebne savklinger;
• Der skal udføres vedligeholdelse af maskinen med jævne mellemrum;
• Sørg for tilstrækkelig generel eller lokaliseret belysning;
• Sørg for at operatoren er tilstrækkeligt trænet i brug, justering og drift af maskinen;
• Sørg for at alle afstandsskiver og spindelringe passer til formålet som angivet i denne manual.
• Lad være med at fjeme nogen afskåme dele eller andre dele af arbejdsemnet fra skæreområdet, mens maskinen kører, og savhovedet ikke er i hvileposition.
• Skær aldrig arbejdsemner kortere end 150 mm.
• Uden ekstra støtte er maskinen designet til at acceptere maksimale arbejdsemnestørrelser på:

- Hojde 60 mm gange bredde 270 mm gange længde 500 mm - Længere arbejdsemner skal understøttes af et passende ekstra bord, fx DE7023. Spænd altid arbejdsemnet godt fast.

• I tilfælde af et uheld eller maskinfejl, sluk omgående for maskinen og tag stromstikket ud.
• Rapportér fejlen og afmærk maskinen, så andre ikke bruger den fejlbehæftede maskine.
• Når savklingen er blokeret på grund af helt usædvanlig fremforingskraft under skæring, sluk for maskinen og tag stromstikket ud. Fjem arbejdsemnet og sørg for, at savklingen kører frit. Tænd for maskinen og start igen med at skære med nedsat fremforingskraft.
• Skær aldrig lette legeringer, specielt magnesium.
• Hver gang situationen tillader det, montér maskinen på en bænk ved hjælp af bolte med en diameter på 8 mm og 80 mm i længden.

Restrisici

Følgende risici er forbundet med brugen af save:

— skader forårsaget af berøring af de roterende dele

På trods af overholdelse af de relevante sikkerhedsregler og brug af sikkerhedsudstyr, kan visse restrisici ikke undgås. Disse omfatter:

• Hørenedsættelse.
• Risiko for ulykker forårsaget af udækkede dele af den roterende savklinge.
• Risiko for kvæstelse ved udskiftning af ubeskyttede savklinger.
• Risiko for at få fingrene i klemme ved åbning af skærmene.

- Sundhedsfarer forårsaget ved indånding af støv dannet ved savning af træ, særligt eg, bøg og MDF.

De følgende faktorer oger risikoen for åndedrætsproblemer:

• Ingen støvekstraktor er tilsluttet ved savning af træ
• Utilstrækkelig støvudsugning på grund af tilstoppede udsugningsfiltre

Mærkning på værktøjet

Følgende piktogrammer er vist på værktøjet:

Læs brugsvejledningen for brug.

Bær hørevæm.

Brug øjeværn.

Bærepunkt

DATOKODEPOSITION (FIG. 2)

Datokoden (A5), der også inkluderer produktionsåret, er tryk på huset.

Eksempel:

2012 XX XX

Produktionsår

Pakkens indhold

Pakken indeholder:

1 Delvist samlet maskine
2 Sekskantnøgle 4/6 mm
1 216 mm TCT-savklinge
1 Skruetvinge
2 Støvudsugningsporte (valgfrit for DW770)
1 Betjeningsvejledning
1 Eksplosionstegning
- Kontrollér for skader på værktøj, dele og tilbehør, der kan være opstået under transport.
- Tag dig tid til at læse denne vejledning grundigt og forstå den før betjening.

ADVARSEL: Modifier aldrig elværktøjet eller dele heraf. Det kan medføre materiel- eller personskade.

a. Tænd/sluk-kontakt
b. Hovedlåsens frigøringsgreb
c. Bærehåndtag
d. Fast øverste skærm
e. Udvendig flange
f. Klingebolt
g. Nederste klingeskærm
h. Savklinge
i. Låsegreb til glideanslag
j. Fast bord
k. Savsnitplade
I. Geringarm

m. Geringlås

n. Drejebord/geringarm
o. Geringskala
p. Glideanslag
q. Støvudsugningsport (valgfrit for DW770)
r. Tværlås
s. Hovedets låsekrog
t. Klemmehåndtag til affasning
u. Affasningsskala

v. Bænkmonteringshuller

w. Låseknap

x. Tværbjælker

y. Savhoved

z. Sekskantnögler

aa. Kabelklemme

bb. Kabel

cc. Hastighedskontrolhjul (kun DW771)

dd. Hul til hængelås

ee. Friløbsknap

ff. Bærehåndtag (venstre og højre)

gg. Indvendig flange

kk. Skruetvinge

VALGFRIT TILBEH∅R (FIG. 3-6)

hh. Bordendeplade

jj. Materialestøtteplade

II. Drejestop

mm. Justerbar fod 760 mm (maks. højde)

nn. Stativ

oo. Længdestop for korte arbejdsemner (til brug med styreskinner [ii])

pp. Rullebord

rr. Trevejsforbindelse

TILSIGTET ANVENDELSE

Din DEWALT tværsnit geringsav er blevet designet til professionel skæring af træ, træprodukter og plastik. Den udfører let, præcis og sikker savning på tværs, gerings- og smigskæring.

Denne enhed er designet til brug med en nominel klingediameter 216 mm klinge med hårdtmetalskær.

MÅ IKKE anvendes under våde forhold eller i nærheden af brændbare væsker eller gasser.

Disse geringsave er professionelle værktøjsmaskiner.

LAD IKKE børn komme i kontakt med værktojet. Overvågning er påkrævet, när uerfarne brugere anvender dette værktøj.

ADVARSEL! Anvend ikke maskinen til andre formål end de tilsigtede.

- Dette produkt er ikke beregnet til anvendelse af personer (inklusive børn) med nedsatte fysiske, sensoriske eller mentale handicaps; mangel på erfaringer, viden eller færdigheder, medmindre de er under overvågning af en person, der er ansvarlig for deres sikkerhed. Børn må aldrig efterlades alene med dette produkt.

Elsikkerhed

Elmotoren er kun designet til én spænding. Kontrollér altid, at strømforsyningen svarer til spændingen på mærkepladen.

Værktøjet er dobbeltisoleret i overensstemmelse med EN 61029, derfor er en jordledning ikke påkrævet.

Ved udskiftning af ledningen må værktøjet kun repareres af en autoriseret servicemontør eller en uddannet elektriker.

Følgende ledninger er obligatoriske:

DW770:

H07RN-F, 2x1,0 mm²

DW777 / DW771:

H07RN-F, 2x1,0 mm²

Brug af forlængerledning

Hvis en forlængerledning er påkrævet, skal du anvende en godkendt 3-koret forlængerledning, der passer til dette værktojs effektforbrug (se Tekniske data). Den minimale lederstørrelse er 1,5 mm ^2 ; den maksimale længde er 30 m.

Ved brug af en kabeltromle skal kablet altid rulles helt ud.

SAMLING

ADVARSEL: For at mindske risikoen for kvæstelser, skal enhedens slukkes og strømforsyningen til maskinen afbrydes for montering og afmontering af tilbehør, før justering eller ændring af konfiguration eller ved udførelse af reparationer. Sørg for, at udløserkontakten er i OFF-stilling. Utilsigtet start kan medføre kvæstelser.

Udpakning

Motoren og skærmene er allerede monteret på basen.

Kabelklemme (fi g. 7)

Sæt kablet (bb) i kabelklemmen (aa). Giv nok kabel til at savhovedet kan bevæge sig, og stram derefter klemmen ved hjælp af skruen.

Bænkmontering (fi g. 2)

1. Der er huller (v) i alle fire fødder for at muliggøre bænkmontering. Hullerne er beregnet til at passe til forskellige boltstørrelser. Brug et af hullerne, det er ikke nødvendigt at bruge dem begge. Monter altid saven stabilt for at undgå, at den bevæger sig.

For at gøre den nemmere at tage af, kan værktøjet monteres på et stykke 12,5 mm eller tykkere krydsfiner, som derefter kan spændes fast på arbejdsunderlaget eller flyttes til andre arbejdssteder og spændes fast igen.

1. Sørg ved montering af saven på et stykke krydsfiner for, at monteringsskruerne ikke stikker ud på træets underside. Krydsfineren skal sidde plant på arbejdsunderlaget. Ved fastspænding af saven på en arbejdsflade, må den kun spændes fast i de spændefremspring, hvor monteringsskruehulleme er placeret. Fastspænding på andre steder forhindrer korrekt betjening af saven.

2. Sørg for, at monteringsfladen ikke er skæv eller ujævn på andre måder for at undgå binding og unojagtigheder. Hvis saven vipper på overfladen, placeres et tyndt materialestykke under en savfod, indtil saven står stabilt på monteringsfladen.

Montering af savklingen (fi g. 1, 8–10)

ADVARSEL: For at mindske risikoen for kvæstelser, skal enhedens slukkes og strømforsyningen til maskinen afbrydes før montering og afmontering af tilbehør, før justering eller ændring af konfiguration eller ved udførelse af reparationer. Sørg for, at udløserkontakten er i OFF-stilling. Utilsigtet start kan medføre kvæstelser.

ADVARSEL: Tænderne på en ny klinge er meget skarpe og kan være farlige.

ADVARSEL! Vær opmærksom på, at savklingen kun kan udskiftes på den beskrevne måde. Brug kun de savklinger, der er specificerede under tekniske data; kat.nr.: DT4320 foreslås.

1. Indsæt 6 mm sekskantnøgle (z) ind i den modsatte placering af klingeakslen og hold den (fig. 8).

2. Løsn klingebolten (f) ved at dreje i urets retning. Fjem klingebolten (f) og den udvendige flange (e).

3. Tryk på frigøringsgrebet til nederste skærm/hovedlåsen (b) for at løfte den nederste klingeskærm (g) og fjern savklingen (h).

4. Monter den nye savklinge på ansatsen på den indvendige flange (gg), og sørg for, at tænderne på klingens nederste kant peger mod anslaget (væk fra operatøren).

5. Sæt den udvendige flange (e) på plads, og sørg for at positionsøsknerne (ss) aktiveres korrekt, en på hver side af motorakslen.

6. Stram klingebolt (f) ved at dreje den mod uret, mens du holder 6 mm sekskantnøglen (z) med den anden hånd (fig. 10).

JUSTERINGER

ADVARSEL: For at mindske risikoen for kvæstelser, skal enhedens slukkes og strømforsyningen til maskinen afbrydes før montering og afmontering af tilbehør, før justering eller ændring af konfiguration eller ved udførelse af reparationer. Sørg for, at udloserkontakten er i OFF-stilling. Utilsigtet start kan medføre kvæstelser.

DANSK

Geringsaven er nojagtigt justeret fra fabrikken. Hvis rejustering er påkrævet på grund af forsendelse, håndtering eller andre årsager, skal nedenstående trin følges for at justere saven. Når de er foretaget, bor disse justeringer forblive nojagtige.

Justering af tværskinnerne for konstant skæredybde (fi g. 1, 2, 11, 12)

Klingen skal køre med konstant skæredybde i hele bordets længde og må ikke berøre det faste bord ved åbningens bagende eller drejearmens forside. For at opnå dette skal tværarmene være nøjagtig parallelle med bordet, når savhovedet er trykket helt ned.

1. Tryk på frigøringsgrebet til nederste skærm/hovedlåsen (b) (fig. 1).
2. Tryk savhovedet helt til den bagerste position, og mål højden fra drejebordet (n) til underkanten af den udvendige flange (e) (fig. 11).
3. Drej savhovedets tværlås (r) (fig. 2).
4. Hold savhovedet helt nede, og træk hovedet til enden af sin bane.
5. Mål højden angivet i figur 11 igen. Værdierne skal være identiske.
6. Gå frem som følger, hvis justering er påkrævet (fig.12):

a. Løsn låsemøtrikken (tt) i beslaget (uu) under den overste støvudsugningsport (q), og juster skruen (v v) som påkrævet, og gå frem i små trin.

b. Stram läsemøtrikken (tt).

ADVARSEL: Kontrollér altid, at klingen ikke berører bordet i åbningens begende eller den drejearmens forside i 90° lodret og 45° affasningsposition. Tænd ikke maskinen, før det er kontrolleret!

Justering af anslaget (fi g. 13)

Drej glideanslagets låsegreb (i) mod urets retning for at løsne det. Skub glideanslaget (p) til en position, hvor klingen ikke skærer i det, stram derefter anslagets låsegreb ved at dreje i urets retning.

Kontrol og justering af klingen til anslaget (fi g. 2, 14, 15)

1. Løsn geringlåsen (m).
2. Placer tommelfingeren på geringarmen (l) og tryk på geringläsen (m) for at frigøre drejebordet/geringarmen (n).
3. Drej geringarmen, indtil låsen anbringer den i 0° geringposition.
4. Træk hovedet ned og lås det fast i denne position ved hjælp af läseknappen (w).
5. Kontrollér, at de to 0° markeringer (ww) på geringskalaen (o) netoper synlige.
6. Læg en vinkel (xx) mod venstre side af anslaget (p) og klingen (h).

ADVARSEL: Rør ikke ved spidseme på klingens tænder med vinklen.

1. Gå frem som følger, hvis justering er påkrævet:

a. Løsn skruerne (yy) og flyt skala/geringarmsmodulet til venstre eller højre, indtil klingen er i 90° til anslaget målt med vinklen (fig. 14).

b. Stram skrueme (yy) igen.

Kontrol og justering af klingen til bordet (fi g. 16–19)

1. Løsn klemmehåndtaget til affasning (t) (fig. 16).
2. Tryk savhovedet til højre for at sikre, at det er helt lodret, og stram klemmegrebet til affasning.
3. Sæt en fast vinkel (xx) på bordet og op mod klingen (h) (fig. 17).

ADVARSEL: Rør ikke ved spidserne på klingens tænder med vinklen.

1. Gå frem som følger, hvis justering er påkrævet:

a. Løsn klemmegrebet til affasning (t) og drej stopskruen til justering af lodret position (zz) ind eller ud, indtil klingen er i 90° til bordet målt med vinklen.

b. Hvis affasningsmarkøren (a1) ikke viser nul på affasningsskalaen (u), løsnes skruerne (a2), der holder skalaen fast, og skalaen flyttes som påkrævet.

Kontrol og justering af affasningsvinklen (fi g. 1, 18, 19)

Affasningsfriløbet gor det muligt at indstille den maksimale affasningsvinkel til 45° eller 48°.

• Venstre = 45°

• Højre = 48°

• Sørg for, at friløbsgrebet (a3) er placeret i venstre position.

• Løsn klemmegrebet til affasning (t) og flyt savhovedet til venstre.

• Dette er 45° affasningspositionen.

• Hvis justering er påkrævet, drejes stopskruen (a4) ind eller ud som nødvendigt, indtil markøren (a1) viser 45°.

ADVARSEL: Styrerilleme kan blive tilstoppet med savsmuld. Brug en pind eller svag trykluft til at rense styrerillerne.

Før brugen

ADVARSEL:

• Monter den rigtige savklinge. Brug ikke slidte klinger. Værktøjets maksimale rotationshastighed må ikke overskride savklingens.
• Forsøg ikke at skære meget små stykker.
• Lad klingen skære frit. Brug ikke tvang.
• Lad motoren nå fuld hastighed, før der skæres.
• Sørg for, at alle låsegreb og klemmehåndtag er stramme.
• Fastgør arbejdsemnet.
• Selvom denne sav kan save træ og mange ikkejernholdige materialer, gælder denne driftsvejledning kun savning af træ. De samme retningslinjer gælder for de øvrige materialer. Denne sav må ikke anvendes til at skære jernholdige (jorn og stål) materialer eller murværk! Brug ikke slibeskiver!
• Sørg for at bruge savsnitpladen. Maskinen må ikke anvendes, hvis savsnitåbningen er bredere end 10 mm.
• Hvis arbejdsemnet placeres på et stykke træ, øges kapaciteten til 300 mm.

BETJENING

Brugsanvisning

ADVARSEL: Følg altid sikkerhedsanvisningerne og gældende lovbestemmelser.

ADVARSEL: For at mindske risikoen for kvæstelser, skal enhedens slukkes og strømforsyningen til maskinen afbrydes før montering og afmontering af tilbehør, før justering eller ændring af konfiguration eller ved udførelse af reparationer. Sørg for, at udloserkontakten er i OFF-stilling. Utilsigtet start kan medføre kvæstelser.

Brugere i UK gores opmærksom på "woodworking machinesregulations 1974" samt senere ændringer.

Kontrollér at maskinen er placeret, så den passer til din ergonomi med hensyn til bordhøjde og stabilitet. Maskinstedet skal udvælges, så brugeren har et godt overblik og har tilstrækkelig plads omkring maskinen til bearbejdning af arbejdsemner uden begrænsninger.

Til reduktion af vibrationseffekter sørg for at den omgivende temperatur ikke er for lav, at maskine og tilbehør er godt vedligeholdt, og at arbejdsemnets størrelse passer til denne maskine.

Tænde og slukke (fi g. 1)

Der er et hul (dd) i tænd/sluk-kontakten (a) til at låse værktøjet med en hængelås.

1. Tryk på tænd/sluk-kontakten (a) for at starte værktøjet.
2. Slip kontakten for at stoppe værktøjet.

HASTIGHEDSKONTROLHJUL (KUN DW771)

Hastighedskontrolhjulet (cc) kan anvendes til forudindstilling af det ønskede hastighedsområde.

Drej hastighedskontrolhjulet (cc) til det ønskede område, der er indikeret med et tal (1–5).

• Brug høje hastigheder til at save bløde materialer som f.eks. træ.
• Brug lave hastigheder til at save hårdt træ.

Rigtig placering af krop og hænder ved betjening af geringsaven gør savningen lettere, nøjagtigere og sikrere.

ADVARSEL:

aldrig hænderne i nærheden af skæreområdet.

- Placer ikke hændeme nærmere klingen end 150 mm.

- Hold arbejdsemnet fast mod bordet og anslaget under skærearbejdet. Hold dine hænder på plads, indtil kontakten er sluppet, og klingen er stoppet helt.

- Foretag altid tørkorsler (uden strom) før afsluttende snit, så du kan kontrollere klingens bane.

- Kryds ikke hændeme.

- Hold begge fødder solidt på gulvet, og hav god balance.

• Følg savarmen, når du flytter den til venstre og højre, o stå en smule til savklingens side.

Grundlæggende savsnit

LODRET LIGE AFKORTNING (FIG. 1, 20)

BEMAERK: Brug 216 mm savklinger med 30 mm opspændingshuller til at opnå den ønskede skærekapacitet.

1. Løsn geringlåsen (m) og løft den derefter op.
2. Slå geringlåsen (m) til i 0° positionen og spænd geringlåsen.
3. Placer træet, der skal skæres, mod anslaget (p).
4. Tag fat i bærehåndtaget (c), og Tryk på hovedlåsens frigøringsgreb (b) for at frigøre hovedet. Tryk på udløserkontakten (a) for at starte motoren. Det anbefales at starte snittet tæt på anslaget.
5. Tryk hovedet ned for at lade klingen skære gennem tømmeret og trænge ned i savsnitpladen (k) af plastic.

6. Når hovedet er trykket held ned, trækkes det langsomt på tværs for at afslutte snittet.

7. Slip kontakten, når snittet er afsluttet, og vent på at savklingen står helt stille, før hovedet føres tilbage til den øverste hvileposition.

ADVARSEL:

- For nogle typer af plasticprofiler tilrådes det at følge sekvensen i omvendt rækkefolge.

- Den nederste klingeskærm er designet til at lukke hurtigt, när grebet (b) frigøres. Hvis den ikke lukker inden for 1 sekund, skal saven til service hos en autoriseret DEWALT-reparator.

LODRET GERINGAFKORTNING (FIG. 1, 21)

1. Klem geringlåsen (m) sammen. Flyt armen til venstre eller højre til den ønskede vinkel.
2. Geringlåsen går automatisk i indgreb ved 0°, 15°, 22,5°, 31,62°, 45° og 50° til venstre og højre. Hvis en mellemliggende vinkel ønskes, holdes hovedet fast og låses ved at fastgøre geringlåsen.
3. Sørg altid for, at geringlåsegrebet er stramt låst fast, før der skæres.
4. Gå videre som ved lodret lige afkortning.

ADVARSEL: Ved gering af enden på et stykke træ med lille afskæring placeres træet, så afskæringen er på den side at klingen, der har den største vinkel til anslaget, dvs.:

venstre gering, afskæring til højre højre gering, afskæring til venstre

AFFASNINGSSNIT (FIG. 18, 22)

Affasningsvinkler kan indstilles fra 0° til 48° til venstre. Affasninger op til 45° kan skæres med geringarmen indstillet mellem nul og en maksimal geringposition på 45° til højre eller venstre.

1. Løsn klemmegrebet til affasning (t) og indstil den ønskede fas.
2. Indstil friløbsknappen (ee) om nødvendigt.
3. Hold hovedet fast og lad det ikke falde.
4. Stram klemmegrebet til affasning (t) hårdt.
5. Gå videre som ved lodret lige afkortning.

Skærekvalitet

Hvor glat et snit bliver afhænger af et antal faktorer, f.eks. det materiale der saves. Når der er behov for de glatteste snit til kantprofiler og andet præcisionsarbejde kan en skarp (60-tands karbid) klinge og en langsommere, jævn skærehastighed give de ønskede resultater.

ADVARSEL: Sørg for, at materialet ikke vandrer, mens der saves. Spænd det ordentligt fast. Lad altid klingen standse helt, før armen loftes. Hvis der stikker små træfibre ud på bagsiden at arbejdsemnet, sættes et stykke afdækningstape på træet, hvor snittet skal foretages. Sav igennem tapen og fjern den forsigtigt, når du er færdig.

Fastspænding af arbejdsemnet (fi g. 3, 25–27)

ADVARSEL: Brug altid en materialeklemme.

De bedste resultater fås ved brug af skruetvingen (kk), der er fremstillet til brug med saven.

SÅDAN INSTALLERES HOLDER

1. Indsæt den i hullet bag ved anslaget. Holderen (kk) skal vende imod geringssavens bagside. Kontrollér at rillen på holderstangen er helt indsat i geringssavens fundament. Hvis rillen er synlig, vil holderen ikke være sikret.
2. Drej holderen 180° imod geringssavens forside.
3. Løsn grebet for at justere holderen op eller ned, brug derefter finjusteringsgrebet til at fastgøre arbejdsemnet.

BEMÆRK: Anbring holderen på højre side af fundamentet under smigskæring. FORETAG ALTID T∅RK∅RSLER (UDEN STR∅M), F∅R DU AFSLUTTER SNIT, SÅ DU KAN KONTROLLERE KLINGENS STI. S∅RG FOR AT HOLDEREN IKKE FORSTYRRER SAVENS ELLER BESKYTTELSESSKÆRMENES FUNKTIONER.

Kombineret gering (fi g. 23, 24)

Dette snit er en kombination af gering og affasning. Denne snitttype anvendes til at lave rammer eller kasser med skrå sider som vist i figur 23.

ADVARSEL: Hvis snitvinklen varierer fra snit til snit, skal du kontrollere, at affasningsklemmegrebet og geringklemmegrebet er strammet ordentligt. De skal strammes efter ændringer i fas eller gering.

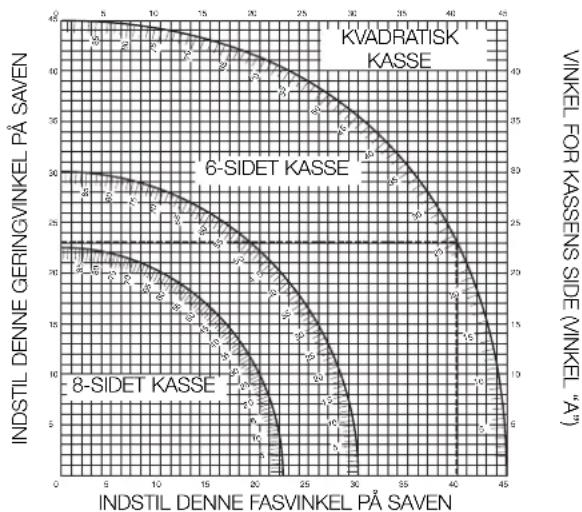

• Nedenstående diagram kan hjælpe med at vælge de rigtige geringog fasindstillinger for almindelige kombinerede geringsnit.
• Diagrammet anvendes ved at vælge den ønskede vinkel "A" (fig. 24) for opgaven og finde vinklen på den rigtige bue i tabellen. Følg diagrammet lige ned fra dette punkt for at finde den rigtige fasvinkel og på tværs for at finde den rigtige geringvinkel.

1. Indstil saven til de anbefalede vinkler og foretag nogle prøvesnit.
2. Prov at sætte de savede stykker sammen.
   Eksempel: For at lave en firesidet kasse med udvendige vinkler på 25° (vinkel "A") (fig. 24), skal den øverste højre bue anvendes.

DANSK

Find 25° på bueskalaen. Folg den vandrette krydsende linje til en af siderne for at finde geringvinklen, der skal indstilles på saven (23°). Folg på samme måde den lodrette krydsende linje op eller ned for at få den fasvinkel, der skal indstilles på saven. (40°). Prov altid skærene på nogle overskydende stykker træ for at verificere indstillingerne på saven.

ADVARSEL: Overskrid aldrig grænserne for kombineret gering på 45° fas med 45° venstre eller højre gering.

Det tilrådes at anvende længdestop (oo) for korte arbejdsemner, både til savning af serier og til korte enkelte arbejdsemner i forskellig længde. Længdestoppet kan kun anvendes sammen med et par styreskinner (ii), der er ekstraudstyr.

SAVNING AF STORT MATERIALE

ADVARSEL: For at mindske risikoen for kvæstelser skal lange arbejdsemner altid understøttes.

Figur 3 viser den ideelle konfiguration til savning af lange arbejdsemner, när saven bruges fritstående (alle genstande fås som ekstraudstyr).

Disse genstande (undtagen stativet og skruetvingen) er påkrævet både på fødnings- og udføringssiden:

• Stativ (nn) (leveres med monteringsvejledning).

• Styreskinner (500 eller 1.000 mm) (ii).

• Fødder (mm) til at stotte styreskinneme. Brug ikke fødderne til at stotte maskinen! Føddernes højde kan justeres.

• Materialestøtteplader (jj).
• Bordendeplade (hh) til at støtte skinnerne (også ved arbejde på en eksisterende bænk).
• Skruetvinge (kk).

• Drejestop (II).

• Placer saven på stativet, og monter styreskinnerne.

• Skru materialestøttepladerne (jj) solidt fast på styreskinnerne (ii).
• Skruetvingen (kk) fungerer nu som længdestop.
• Monter bordendepladerne (hh).
• Monter drejestoppet (II) på den bagerste skinne.
• Brug drejestoppet (II) til at justere længden for mellemlange og lange arbejdsemner. Det kan justeres i siden eller drejes væk, når det ikke er i brug.

Støvudsugning (fi g. 1, 6)

ADVARSEL: Tilslut hvis det er muligt en støvudsugningsenhed, der er designet i overensstemmelse med de gældende regler om stovemission.

Tilslut en støvudsugningsenhed designet i overensstemmelse med de gældende regler. Lufthastigheden for eksternt tilsluttede systemer skal være 20m/s +/- 2 m/s. Hastigheden skal måles i forbindelsesslangen ved tilslutningspunktet, mens værktøjet er tilsluttet men ikke tændt.

Der fås et separat støvsæt som ekstraudstyr (DE7777).

1. Monter støvudsugningsslangerne (qq) til portene (q). Den længste slange til den overste port.
2. Slut slangerne til trevejsforbindelsen (rr).

Transport (fi g. 1)

1. Ved transport af saven skal fas- og geringpositionerne indstilles til 0°.
2. Tryk på frigoringsgrebet til nederste skærm/hovedlåsen (b) (fig. 1).
3. Tryk hovedet ned, og tryk på läseknappen (w) (fig. 2).
4. Bring saven i hvileposition og tryk på tværlåsen (r).

VEDLIGEHOLDELSE

Dit DEWALT elværktøj er designet til at fungere i lang tid med minimal vedligeholdelse. Kontinuerlig tilfredsstillende funktion afhænger af korrekt pleje af værktojet og regelmæssig rengoring.

ADVARSEL: For at mindske risikoen for kvæstelser, skal enhedens slukkes og strømforsyningen til maskinen afbrydes før montering og afmontering af tilbehør, før justering eller ændring af konfiguration eller ved udførelse af reparationer. Sørg for, at udløserkontakten er i OFF-stilling. Utilsigtet start kan medføre kvæstelser.

ADVARSEL: Hvis savklingen er slidt, skal den udskiftes med en ny, skarp klinge.

Smøring

Dit eldrevne værktoj kræver ikke yderligere smoring.

Rengøring

Før brug kontrollér omhyggeligt beskyttelsesskærmen på den overste klinge, den bevægelige beskyttelsesskærm på den nederste klinge lige såvel som stovopsamlingsrøret for at fastslå, at den vil køre korrekt. Sorg for at skår, støv eller partikler fra arbejdsemnet ikke kan føre til blokering af en af funktionerne.

I tilfælde af at fragmenter fra arbejdsemnet sidder fast mellem savklingen og beskyttelsesskæme, frakobl maskinen fra strømforsyningen og følg de instruktioner, der findes i afsnittet Montering af savklingen. Fjem de fastklemte dele og genmontér savklingen.

ADVARSEL: Blæs støv og snavs uden af hovedkabinettet med tor luft, så snart der observeres ophobninger af snavs i og omkring lufthullerne. Bær godkendte beskyttelsesbriller og en godkendt stovmaske ved udforelse af denne procedure.

ADVARSEL: Brug aldrig opløsningsmidler eller skrappe kemikalier til rengoring af værktøjets ikkemetalliske dele. Disse kemikalier kan svække de anvendte materialerne i disse dele. Brug en klud, der kun er fugtet med vand og mild sæbe. Lad aldrig væske trænge ind i værktøjet, og nedsænk aldrig nogen del af værktøjet i væske.

SEL: For at mindske risikoen for kvæstelser skal bordoverfladen rengøres regelmæssigt.

SEL: For at mindske risikoen for kvæstelser skal støvopsamlingssystemet rengøres regelmæssigt.

Valgfrit tilbehør

ADVARSEL: Da tilbehør, der ikke tilbydes af DEWALT, ikke er testet med dette produkt, kan brug af sådant tilbehor sammen med dette værktøj være forbundet med fare. For at reducere risikoen for skader bør kun tilbehor anbefalet af DEWALT anvendes sammen med dette produkt.

Brug af rullebordet (fi g. 3–5)

Rullebordet (pp) gør det meget nemt at håndtere store og lange stykker træ (fig. 5). Det kan enten tilsluttes på venstre eller højre side af maskinen. Rullebordet kan kun bruges sammen med stativet (fig. 3), der er ekstraudstyr.

ADVARSEL: Monter rullebordet ved at følge instruktionerne, der fulgte med ved levering af stativet.

• Erstat de korte støttebjælker, der fulgte med stativet med de uregelmaessige skinner fra bordet, på den side bordet skal anvendes.
• Folg alle instruktioner, der fulgte med rullebordet.

SORTIMENT AF TILGÆNGELIGE SAVKLINGER (ANBEFALEDE KLINGER)

Klingetype	Klingedimensioner	Brug(diameter x boring x antal tænder)
DT4222-serien 40	216x30x24	Til generel anvendelse,
		længdesavning og afkortning af træ og plastic
DT4286-serien 40	216x30x80	TCG til brug til aluminium
DT4320-serien 60	216x30x48	ATB til finsavning af
		bearbejdet og naturligt træ
DT4350-serien 60	216x30x60	TCG til ekstra fin savning
		af bearbejdet og naturligt træ

Kontakt forhandleren for yderligere oplysninger om korrekt tilbehør.

Miljøbeskyttelse

Særskilt bortskaffelse. Dette produkt må ikke bortskaffes sammen med almindeligt husholdningsaffald.

Hvis du på noget tidspunkt finder det nodvendigt at udskifte dit DEWALT produkt, eller hvis det ikke længere tjener det tiltænkte formål, må det ikke bortskaffes med almindeligt husholdningsaffald. Sørg for, at dette produkt bortskaffes særskilt.

Særskilt bortskaffelse af brugte produkter og emballage gør det muligt at genbruge materialer og anvende dem på ny. Genanvendelse af genbrugsmaterialer bidrager til at forhindre forurening af miljøet og reducerer behovet for rårmaterialer.

Lokale forskrifter muliggør i nogen tilfælde særskilt bortskaffelse af elektriske produkter fra husholdningen, ved kommunale affaldsdepoter eller hos forhandleren i forbindelse med køb af et nyt produkt.

DEWALT har stillet faciliteter til rådighed til indsamling og genbrug af udslidte DEWALT produkter. For at benytte sig af denne service kan man returnere produktet til et hvilket som autoriseret serviceværksted, der modtager det på vore vegne.

Du kan finde ud af, hvor det nærmeste autoriserede serviceværksted befinder sig ved at kontakte dit lokale DEWALT-kontor på den adresse, der er angivet i denne vejledning. Alternativt findes der en liste over autoriserede DEWALT serviceværksteder og detaljerede oplysninger om vores eftersalgsservice og kontakter på følgende internetadresse: www.2helpU.com.

GARANTI

DEWALT er sikker på produkternes kvalitet og tilbyder en enestående garanti til professionelle brugere af dette værktøj. Denne garantierklæring er en tilføjelse til dine kontraktmæssige rettigheder som professionel bruger eller dine lovbefalede rettigheder som privat ikke-professionel bruger og påvirker dem på ingen måde. Garantien er gyldig inden for medlemsstaterne af Den Europæiske Union og Det Europæiske Frihandelsområde.

• 30 DAGES RISIKOFRI TILFREDSHEDSGARANTI •

Hvis du ikke er fuldt tilfreds med dit DEWALT værktøj, kan du returnere det inden for 30 dage, komplet som købt, til den forhandler, hvor værktojet blev købt og få alle pengene refunderet eller bytte det. Produktet skal have været underlagt almindelig brug og slid, og der skal fremvises gyldig kvittering.

• ET ÅRS GRATIS SERVICEKONTRAKT •

Hvis du har brug for vedligeholdelse eller service af dit DEWALT værktøj, inden for 12 måneder efter købet, er du berettliget til en gratis serviceydelse. Den vil blive foretaget gratis af et autoriseret DEWALT serviceværksted. Købsbeviset skal fremvises. Inkluderer arbejdskraft. Ekskluderer tilbehør og reservedele, medmindre de var fejlbehæftede under garantiperioden.

• ET ÅRS FULD GARANTI •

Hvis dit DEWALT produkt bliver defekt på grund af fejlbehæftede materialer eller produktionsfejl inden for 12 måneder fra købsdatoen, garanterer DEWALT gratis udskiftning af alle defekte dele eller gratis udskiftning af enheden efter vores valg under forudsætning af, at:

• Produktet ikke er blevet misbrugt;
• Produktet har været underlagt almindelig brug og slid;
• Der ikke er forsøgt reparationer af uautoriserede personer;
  • Købsbeviset fremvises;
• Produktet returneres komplet med alle originale komponenter;

Hvis du ønsker at reklamere, kontakt din forhandler eller find adressen på dit nærmeste autoriserede DEWALT serviceværksted i DEWALT kataloget eller kontakt dit DEWALT kontor på den adresse, der er opgivet i denne manual. Der findes en liste over autoriserede DEWALT serviceværkssteder og detaljerede oplysninger om vores eftersalgsservice på følgende internetadresse: www.2helpU.com.

1. Hold arbeidsområdet ryddig.

4. Hold uvedkommende personer borte.

Ikke la personer som ikke er involvert i arbeidet, særlig barn, komme i kontakt med verktøyet eller forlengelseskabelen, og hold dem borte fra arbeidsområdet.

5. Verktøy som ikke er i bruk skal oppbevares korrekt.

11. Ikke bruk ledningen feil.

- Ikke press et redskap eller lignende mot bladet i et forsok på å stoppe et verktoy raskt. Dette kan forårsaker alvorlige ulykker.

- Ikke bruk sprukkede eller skadede sagblader.

- Ikke bruk slipeskiver eller diamantskiver.

- Bruk kun sagblad der hastigheten markert på bladet er tilsvarende eller mer enn hastigheten markert på sagen.

- Bruk aldri sagen uten kappeskiven.

- Ikke kutt lettmetall-legeringer, spesielt ikke magnesium.

ee. Overstyringsknapp

Følgende ledninger er påbudt:

DW770:

H07RN-F, 2x1,0 mm²

DW777 / DW771:

H07RN-F, 2x1,0 mm²

Motoren og beskyttelsene er allerede montert på sokkelen.

Kabelklemme (fi g. 7)

Sett kabelen (bb) inn i kabelklemmen (aa). La det være nok kabel til at saghodet kan bevege seg, trekk så til klemmen med skruen.

Benkmontasje (fi g. 2)

ADVARSEL: Berør ikke spissene til bladets tenner med vinkelen.

1. Hvis det er nødvendig med justering, gå fram som følger:

ADVARSEL: Berør ikke spissene til bladets tenner med vinkelen.

1. Hvis det er nødvendig med justering, gå fram som følger:

Hvis du en dag finner ut at DEWALT-produktet må skiftes eller du ikke lenger har bruk for det, skal du ikke kaste det sammen med det vanlige husholdningsavfallet. Sørg for at produktet innsamles separat.
