KÄYTTÖOHJE DW777 DEWALT

Suomi (käännetty alkuperäisestä käyttöohjeesta) 84

Olet valinnut DEWALT-työkalun. Monien vuosien kokemus, huolellinen tuotekehitys ja innovaatiot tekevät DEWALT-työkaluista luotettavia kumppaneita työssään sähkötyökaluja käyttäville.

Tekniset tiedot

	DW770	DW771	DW777
Jännite	V	230	230	230
Tyyppi		1	2	2
Virransyöttö	W	1600	1550/1400	1800/1600
Terän halkaisija	mm	216	216	216
Terän aukko	mm	30	30	30
Terän suurin nopeus	min^1	6300	2600-5200	6300
Suurimmat jirikulmat	vasemmalle/oikealle	50°	50°	50°
Suurimmat viistekulmat	vasemmalle	48°	48°	48°
Yhdistetty jiiraus	viiste	45°	45°	45°
	jiiri	45°	45°	45°
Kapasiteetit
katkaisu 90°	mm	60 x 270	60 x 270	60 x 270
jiiri 45°	mm	60 x 190	60 x 190	60 x 190
jiiri 48°	mm	60 x 180	60 x 180	60 x 180
viiste 45°	mm	48 x 270	48 x 270	48 x 270
viiste 48°	mm	45 x 270	45 x 270	45 x 270
Kokonaismitat	mm	460 x	460 x	460 x
		560 x 430	560 x 430	560 x 430
Paino kg	14,0	15,0	15,0
L_PA (äänenpaine)	dB(A)	93	91	93
K_FA (äänenpaine, vaihtelu)	dB(A)	3	3	3
L_WA (akustinen theo)	dB(A)	104	102	104
K_WA (akustinen teho, vaihtelu)	dB(A)	3,9	3,2	3,9

Tärinän kokonaisarvot (kolmiakselivektorisumma) EN 61029-standardin mukaisesti:

Tärinän päästöarvo ah
ah=	m/s2	2,1	2,1	2,1
Vaihtelu K=	m/s2	1,5	1,5	1,5

Tässä käyttöohjeessa ilmoitettu tärinäarvo on mitattu EN 61029-standardin mukaisesti. Sitä voidaan käyttää verrattaessa työkaluja keskenään. Sitä voidaan käyttää arvioitaessa allisturnista.

VAROITUS: Ilmoitettu tärinä esiintyy käytettäessä työkalua sen varsinaiseen käyttötarkoitukseen. Jos työkalua käytetään erilaiseen tarkoitukseen, jos siihen on kiinnitetty erilaisia lisävarusteita tai jos sitä on hoidettu huonosti, tärinä voi lisääntyä. Tämä voi vaikuttaa merkittävästi alltistumiseen työkalua käytettäessä.

Tärinä vähentyy, kun työkalusta katkaistaan virta tai se toimii tyhjäkäynnillä. Tämä voi vähentää tärinää merkittävästi työkalua käytettäessä.

Työkalun käyttäjän altistumista tärinälle voidaan vähentää merkittävästi pitämällä työkalu ja sen varusteet kunnossa, pitämällä kädet lämpiminä ja kiinnittämällä huomiota työn jaksottamiseen.

Sulakkeet

Eurooppa

230 V

10 ampeerin sulake

HUOMAA: Laite on tarkoitettu muodostamaan yhteys tehonsyöttöjärjestelmään suurimmalla sallitulla järjestelmän impedanssilla Zmax 0,25 ∅ käyttäjän tehonsyötön liittymäköhdassa.

Käyttäjän täytyy varmistaa, että laite on liitetty vain yllä olevat vaatimukset täyttävään järjestelmään. Käyttäjä voi tarvittaessa kysyä sähköyhtiöltä järjestelmän impedanssin liittymäköhdassa.

Määritelmät: Turvallisuusohjeet

Alla näkyvät selitykset liittyvät turvallisuuteen. Lue käyttöohje ja kiinnitä huomiota näihin symboleihin.

VAARA: Ilmaisee välitöntä

vaaratilannetta. Mikäli vaaraa ei voida välttää, seurauksena on hengenmenetys tai vakava vamma.

VAROITUS: Ilmaisee mahdollista vaaratilannetta.

Mikäli vaaraa ei voida välttää, seurauksena voi olla hengenmenetys tai vakava vamma.

HUOMIO: Ilmaisee mahdollista vaaratilannetta. Mikäli vaaraa ei voida välttää, seurauksena voi olla vähäinen tai keskinkertainen vamma.

HUOMAUTUS: Viittaa menettelyyn, joka ei välttämättä aiheuta henkilövahinkoa mutta voi aiheuttaa omaisuusvahingon.

Ilmaisee sähköiskun vaaraa.

Ilmaisee tulipalon vaaraa.

Terävät reunat.

EU-yhdenmukaisuusilmoitus

KONEDIREKTIIVI

DW770, DW771, DW777

DEWALT vakuuttaa, että nämä tuotteet täyttävät seuraavat määräykset: 2006/42/EC, EN 61029-1, EN 61029-2-9.

Nämä tuotteet täyttävät myös direktiivin 2004/108/EU ja 2011/65/EU vaatimukset. Saat lisätietoja ottamalla yhteyden DEWALTiin. Osoitteet näkyvät käyttöohjeen takasivulla.

Allekirjoittaja vastaa Teknisistä tiedoista ja antaa tämän vakuutuksen DEWALTin puolesta..

H. Jopman

Horst Grossmann

VAROITUS! Käytettäessä sähkötyökaluja on aina kiinnitettävä huomiota turvaohjeisiin tulipalon ja sähköiskun vaaran vähentämiseksi, sillä niistä voi aiheutua henkilövahinko.

Lue kaikki nämä ohjeet ennen tämän laitteen käyttämistä ja säästä ne.

SÄILYTÄ NÄMÄ OHJEET MYÖHEMPÄÄ KÄYTTÖÄ VARTEN.

Yleiset turvallisuusohjeet

1. Pidä työskentelyalue siistinä.

Epäsiistiys aiheuttaa onnettomuuksia.

1. Valitse työskentelypaikka huolellisesti.

Älä altista laitetta sateelle. Älä käytä työkalua paperia kosteassa tai märässä ympäristössä. Työskentelyalueella tulee olla kirkas vähintään 250–300 luksin valaistus. Älä käytä työkalua, jos on olemassa tulipalon tai räjähdyksen vaara esimerkiksi syttyvien nesteiden tai kaasujen vuoksi.

3. Suojaudu sähköiskulta.

Vältä koskettamasta maadoitettuja pintoja, esimerkiksi putkia, jäähdyttimiä, liesiä ja jääkaappeja. Jos käytät työkalua hankalissa olosuhteissa, esimerkiksi kosteissa paikoissa tai jos syntyy metallilastuja, voit parantaa sähköturvallisuutta vikavirtakytkimen avulla.

4. Pidä muut ihmiset kaukana.

Älä anna sivullisten, varsinkaan lasten, koskettaa työkalua tai jatkojohtoa. Pidä heidät loitolla.

5. Laita käyttämättömät työkalut takaisin paikoilleen.

Jos työkaluja ei käytetä, säilytä niitä kuivassa paikassa poissa lasten ulottuvilta.

6. Älä kohdista työkaluun liikaa voimaa.

Työkalu toimii paremmin ja turvallisemmin, jos sitä käytetään sen käyttötarkoituksen mukaisesti.

7. Käytä oikeaa työkalua.

Älä käytä keveitä työkaluja raskaille työkaluille tarkoitettuihin tehtäviin. Käytä työkaluja vain niiden käyttötarkoituksen mukaisesti. Älä esimerkiksi käytä kaarisahaa katkaisemiseen.

8. Pukeudu oikein.

Löysät vaatteet tai korut voivat tarttua liikkuviin osiin. Ulkona työskenneltäessä on suositeltavaa käyttää liukumattomia jalkineita. Suojaa pitkät hiukset.

9. Käytä suojavarusteita.

Käytä aina suojalaseja. Suojaudu pölyltä tai lentäviltä lastuilta kasvo- tai pölysuojuksen avulla. Jos lastut ovat kuumia, käytä myös kuumuutta kestäviä suojavaatteita. Käytä aina kuulonsuojaimia. Käytä aina kypärää.

10. Yhdistä laite pölynkeräimeen.

Jos käytettävissä on laitteita pölyn ottamiseksi talteen, käytä niitä.

11. Älä vaurioita sähköjohtoa.

Älä irrota pistoketta pistorasiasta vetämällä johdosta. Pidä sähköjohto kaukana kuumuudesta, öljystä ja terävistä reunoista. Älä kanna työkalua sen johdosta.

12. Kiinnitä työstettävä kappale.

Kiinnitä kappale paikoilleen esimerkiksi puristimien avulla, jos mahdollista. Se on turvallisempaa kuin kappaleen pitäminen kädessä. Lisäksi molemmat kädet vapautuvat työkalun käsittelemiseen.

13. Älä kurkottele.

Varmista hyvä jalansija ja tasapaino.

14. Huolehdi työkaluista hyvin.

Pidä terät terävinä ja puhtaina. Se parantaa turvallisuutta ja tehokkuutta. Noudata ohjeita, kun voitelet työkalua tai vaihdat siihen tarvikkeita. Tarkista työkalut säännöllisesti. Jos ne vaurioituvat, vie ne korjattaviksi valtuutettuun huoltokorjaamoon. Pidä kahvat ja kytkimet kuivina, puhtaina sekä vapaina öljystä ja rasvasta.

15. Irrota pistoke pistorasiasta.

Irrota pistoke pistorasiasta, kun työkalua ei käytetä tai siihen vaihdetaan esimerkiksi terä.

16. Irrota säätöavaimet ja vääntimet.

Ota tavaksi tarkistaa ennen työkalun käyttämistä, että säätöavaimet ja vääntimet on poistettu.

17. Vältä työkalun käynnistymistä vahingossa.

Älä kanna työkalua pitämällä somea kytkimellä. Varmista ennen pistokkeen työntämistä pistorasiaan, että työkalusta on katkaistu virta.

18. Käytä ulkona ulkokäyttöön tarkoitettuja jatkojohtoja.

Tarkista jatkojohto ennen käyttämistä. Jos se on vaurioitunut, vaihda se virheettömään. Jos käytät työkalua ulkona, käytä vain ulkokäyttöön tarkoitettua ja sellaiseksi merkittyä jatkojohtoa.

19. Ole valpas.

Pysy tilanteen tasalla. Käytä tervettä järkeä. Älä käytä työkalua ollessasi väsynyt tai lääkkeiden tai alkoholin vaikutuksen alaisena.

20. Tarkista osien vaurioituminen.

Tarkista työkalu ja johto huolellisesti ennen käyttämistä sen varmistamiseksi, että ne toimivat oikein. Tarkista liikkuvat osat, niiden kiinnitys, osien eheys ja muut toimintaan vaikuttavat tekijät. Jos suojus tai muu osa on vaurioitunut, se on vaihdettava valtuutetussa huoltokorjaamossa, ellei käyttöohjeessa muuta neuvota. Vaihdata vaurioituneet katkaisijat valtuutetussa huoltokeskuksessa. Älä käytä työkalua, jos kytkin ei toimi. Älä yritä tehdä korjauksia itse.

VAROITUS: Jos tässä työkalussa käytetään muita kuin käyttöohjeessa suositeltuja varusteita tai jos sitä käytetään muuhun tarkoitukseen, on olemassa henkilövahingon vaara.

21. Korjauta työkalu valtuutetulla asentajalla.

Tämä sähkötyökalu täyttää oleellisten turvallisuusmääräysten vaatimukset. Vain valtuutetut henkilöt saavat tehdä korjaukset käyttäen alkuperäisiä varaosia. Muutoin käyttäjä joutuu huomattavaan vaaraan.

Kulmasahojen lisäturvasääntöjä

- Koneessa on erikoisvarusteltu virtajohto, jonka vain valmistaja tai valtuutettu korjaamo saa vaihtaa.

- Älä käytä sahaa leikkaamaan muita materiaaleja kuin valmistajan suosittelemia.

- Älä käytä konetta, ilman että suojukset ovat paikallaan, jos suojukset eivät toimi tai jos suojuksia ei ole huollettu oikein.

- Varmista, että varsi on kiinnitetty kunnolla, ennen kuin suoritat viistoleikkauksia.

- Pidä lattia-alue koneen ympärillä tasaisena, puhtaana ja vapaana materiaaleista esim. lastuista ja muista leikkuujätteistä.

- Valitse oikea terä leikattavalle materiaalille.

- Käytä oikein teroitettuja sahanteriä. Huomioi sahan terään merkitty enimmäisnopeus.

- Varmista, että kaikki lukitusnupit ja kiinnityskahvat on kiristetty ennen minkään toiminnon aloittamista.

- Älä koskaan laita käsiäsi teräalueelle, kun saha on liitetty verkkolähteeseen.

- Älä koskaan yritä sammuttaa käynnissä olevaa laitetta nopeasti jumittamalla työkalu tai muilla tavoilla estämällä terää. Tämä voi aiheuttaa vakavan tapaturman.

- Ennen kuin käytät mitään lisävarustetta, lue käyttöohje. Lisävarusteen virheellinen käyttö voi aiheuttaa vahinkoja.

- Käytä terän pidintä tai käsineitä, kun käsittelet sahan terää tai karkeaa materiaalia.

- Varmista, että sahan terä on asennettu oikein ennen käyttöä.

- Varmista, että terä pyörii oikeaan suuntaan.

- Älä käytä teriä, joiden halkaisija on suosituksia suurempi tai pienempi. Katso terän sopivat tyyppiarvot teknisistä tiedoista. Käytä vain ohjekirjassa ilmoitettuja teriä EN 847-1 -standardin mukaisesti.

- Harkitse erikoisvalmistettujen melua vähentävien terien käyttöä.

- Älä käytä NOPEITA TERÄKSISIÄ sahanteriä.

- Älä käytä murtuneita tai vahingoittuneita sahanteriä.

- Älä käytä hioma- tai timanttilaikkoja.

- Käytä ainoastaan sahanteriä, joihin merkitty nopeus on vähintään yhtä suuri kuin sahaan merkitty nopeus.

- Älä koskaan käytä sahaa ilman uurroslevyä.

- Nosta terä työkappaleen uurroksesta ennen kytkimen vapauttamista.

- Ennen sahaamista tulee varmistaa, että kone on vakaa.

- Älä kiilaa mitään tuuletinta vasten moottorin akselin tukemiseksi.

- Sahan teräsuojus nousee automaattisesti, kun varsi lasketaan alas, ja se laskeutuu terän päälle, kun lukituksen vapautusvipua (b) työnnetään.

SUOMI

• Älä koskaan nosta teräsuojusta manuaalisesti, jos sahaa ei ole sammutettu. Suojus voidaan nostaa käsin, kun sahanteriä asennetaan tai poistetaan tai sahaa halutaan tutkia.
• Tarkista säännöllisesti, että moottorin ilmanvaihtoaukot ovat puhtaat ja lastuttomat.

• Vaihda kulunut uurroslevy.

- Irrota kone virtalähteestä ennen kuin suoritat mitään huoltotöitä tai kun vaihdat terää.

- Älä koskaan suorita puhdistusta tai huoltotöitä, kun kone on käynnissä ja teräosa ei ole lepoasennossa.

- Jos koneeseen on asennettu laser, sitä ei saa vaihtaa toisen tyyppiseen laseriin. Vain laserin valmistaja tai valtuutettu korjaamo saa suorittaa korjaukset.

- Liitä saha pölynkeräyslaitteeseen, kun sahaat puuta. Ota aina huomioon tekijät, jotka vaikuttavat pöylle altístumiselle:

-- työstettävän materiaalin tyyppi (lastulevy tuottaa enemmän pölyä kuin puu);

-- sahanterän terävyys;

-- sahanterän oikea säätö;

-- pölynimulaite, jonka ilman virtausnopeus ei saa olla alle 20 m/s.

Varmista, että paikallinen poistolaite sekä kuvut, roiskelevyt ja kourut on asennettu oikein.

- Huomioi seuraavat tekijät, jotka vaikuttavat melulle altistumiseen:

-- käytä sahanteriä, jotka on suunniteltu vähentämään melua;

-- käytä vain hyvin teroitettuja sahanteriä;

- koneen huolto tulee suorittaa säännöllisesti;

- Järjestä riittävä yleis- tai kohdevalaistus;

- Varmista, että käyttäjä on riittävän koulutettu koneen käyttöön ja sen toimintaan;

- Varmista, että välilevyt ja kararenkaat ovat tässä käyttöoppaassa osoitetun tarkoituksen mukaisia.

- Vältä katkaistujen palojen tai muiden työkappaleen osien poistamista leikkuualueelta, kun kone on käynnissä ja kun saha ei ole lepoasennossa.

- Älä koskaan leikkaa 150 mm lyhyempiä työkappaleita.

- Ilman lisätukea kone on suunniteltu enintään seuraavan kokoisille työkappaleille:

- Korkeus 60 mm x leveys 270 mm x pituus 500 mm

- Pidemmät työkappaleet täytyy tukea sopivan lisäpöydän avulla, esim. DE7023. Kiinnitä työkappale aina turvallisesti.

- Onnettomuuden tai konevian tapahtuessa sammuta kone välittömästi ja irrota kone virtalähteestä.

- Raportoi viasta ja merkitse kone, jotta muut ihmiset eivät käytä viallista konetta.

- Kun sahan terä on jumissa epänormaalin syöttövoiman vuoksi leikkauksen aikana, sammuta kone ja irrota se tehonsyötöstä. Poista työkappale ja varmista, että sahan terä liikkuu vapaasti. Sammuta kone ja aloita uusi leikkaustoiminto pienemmällä syöttövoimalla.

- Älä koskaan leikkaa kevytmetallia, erityisesti magnesiumia.

- Aina tilanteen mukaan asenna kone penkkiin käyttämällä ruuveja, joiden halkaisija on 8 mm ja pituus 80 mm.

Vaarat

Seuraavat riskit liittyvät sahojen käyttöön:

- työkalun pyörivien osien koskettamisesta aiheutuvat vammat

Turvamääräysten noudattamisesta ja turvalaitteiden käyttämisestä huolimatta tiettyjä vaaroja ei voida välttää. Näitä ovat seuraavat:

- Kuulon heikkeneminen.

- Pyörivien sahanterien suojaamattomien osien aiheuttama onnettomuusriski.

- Suojaamattoman sahanterän vaihtamisen aiheuttama onnettomuusriski.

- Sormien puristumisen riski suojuksia vaihdettaessa.

- Terveysriskit, jotka aiheutuvat pölyn hengittämisestä sahattaessa puuta, erityisesti tammea, pyökkiä ja MDF-levyä.

Seuraavat tekijät lisäävät hengitysongelmien riskiä:

- Koneeseen ei ole kiinnitetty puuta sahattaessa pölynimulaitetta

- Puhdistamattomien poistosuodattimien aiheuttama riittämätön pölynpoisto

Työkalun merkinnät

Seuraavat kuvakkeet näkyvät työkalussa:

Lue käyttöohjeet ennen käyttämistä.

Käytä kuulosuojaimia.

Käytä suojalaseja.

Kantokohta

PÄIVÄMÄÄRÄKOODIN SIJAINTI [KUVA (FIG.) 2]

Päivämääräkoodi (A5) on merkitty koteloon. Se sisältää myös valmistusvuoden.

Esimerkki:

2012 XX XX

Valmistusvuosi

Pakkauksen sisältö

1 Osittain koottu työkalu

2 Kuusiokulma-avain 4/6 mm

1 216 mm:n TCT-sahanterä

1 Materiaalin kiinnike

2 pölynkeräyssuutinta (valinnainen malliin DW770)

1 Käyttöohje

1 Poikkileikkauspiirros

- Tarkista, onko työkalussa, osissa tai tarvikkeissa kuljetusvaurioita.

- Lue tämä käyttöohje huolellisesti ennen laitteen käyttämistä.

Kuvaus [kuva 1, 2, 9]

VAROITUS: Älä tee sähkötyökaluun tai sen osiin mitään muutoksia. Muutoin voi aiheutua omaisuus- tai henkilövahinkoja.

a. Virtakytkin

b. Pään lukitus- ja vapautusvipu

c. Kantokahva

d. Kiinteä ylempi suojus

e. Ulompi laippa

f. Terän pultti

g. Alempi terän suojus

h. Sahanterä

i. Liukuvan esteen lukituspainike

j. Kiinteä pöytä

k. Aluslevy

I. Jiirivarsi

m. Jiirisalpa

n. Kääntyvä pöytä / jiirivarsi

o. Jiiriasteikko

p. Liukuva este

q. Pölynkeräyssuutin (valinnainen malliin DW770)

r. Poikkisuuntainen lukko

s. Pään lukituskoukku

t. Viistokiinnikkeen kahva

u. Viistoasteikko

v. Aukot penkkiin kiinnittämiseksi

w. Alaslukituspainike

x. Poikkisuuntaiset tangot

y. Sahauspää

z. Kuusiokulma-avaimet

aa. Johdon kiinnike

bb. Johto

cc. Nopeudensäädin (vain malli DW771)

dd. Lukitusaukko

ee. Ohituspainike

ff. Kantokahva (vasen ja oikea)

gg. Sisempi laippa

kk. Materiaalin kiinnike

LISÄVARUSTEET [KUVA 3–6]

hh. Pöydän päätylevy

ii. Tukiohjaimen kiskot

jj. Materiaalin tukilevy

II. Kääntyvä pysäytin

mm. Säädettävä teline, suurin korkeus 760 mm

nn. Jalkatuki

oo. Pysäytin lyhyitä työstettäviä kappaleita varten (käytetään yhdessä ohjauskiskojen kanssa [ii])

pp. Telapöytä

qq. Pölynkeräysputket

rr. Kolmisuuntainen liitin

KÄYTTÖTARKOITUS

DEWALT DW716 -poikkileikkauskulmasaha on suunniteltu ammattimaiseen puun, puutuotteiden ja muovin leikkaamiseen. Se suorittaa poikkileikkaus-, viislotus- ja kulmasahaustoiminnot helposti, täsmällisesti ja turvallisesti.

Tämä yksikkö on tarkoitettu käytettäväksi nimellisteränhalkaisijaltaan 216 mm:n karbiditerän kanssa.

ÄLÄ käytä kosteissa olosuhteissa tai jos laitteen lähellä on syttyviä nesteitä tai kaasuja.

Nämä kulmasahat ovat ammattimaisia sähkötyökaluja.

ÄLÄ anna lasten koskea niihin. Kokemattomat henkilöt saavat käyttää tätä laitetta vain valvotusti.

VAROITUS! Älä käytä konetta muuhun kuin osoitettuun tarkoitukseen.

- Tämä tuote ei ole tarkoitettu henkilöiden (mukaan lukien lapset) käytettäväksi, joiden fyysiset, sensoriset tai henkiset kyvyt tai kokemus ja/tai tietärmys tai taidot ovat rajalliset. Heidän turvallisuudestaan tulee huolehtia heistä vastuussa oleva henkilö. Lapsia ei koskaan saa jättää yksin tämän tuotteen kanssa.

Sähköturvallisuus

Sähkömoottori toimii vain yhdellä jännittleellä. Tarkista aina, että verkkovirran jännite vastaa laitteen tyyppikilpeen merkittyä jännitettä.

Tämä työkalu on kaksoiseristetty EN 61029 -säädösten mukaisesti, joten maadoitusjohtoa ei tarvita.

Jos virtajohto on vaihdettava, teetä työ valtuutetussa huoltokorjaamossa tai sähköasentajalla.

Seuraavia sähköjohtoja on käytettävä:

DW770:

Jatkojohdon käyttäminen

Jos on käytettävä jatkojohtoa, käytä tälle työkalulle soveltuvaa 3-kaapelista jatkojohtoa. Lisätietoja on Teknisissä tiedoissa. Johdinten pienin koko on

1,5 mm² ja suurin pituus 30 m.

Jos käytät johtokelaa, kelaa johto aina kokonaan auki.

KOKOAMINEN

VAROITUS: Loukkaantumisvaaran vähentämiseksi katkaise laitteesta virta ja irrota pisto pistorasiasta ennen varusteiden asentamista tai irrottamista sekä ennen säätöjen ja korjausten tekemistä. Varmista, että virtakytkin on OFF-asennossa. Jos laite käynnisty y vahingossa, voi aiheutua loukkaantuminen.

Purkaminen pakkauksesta

Moottori ja suojukset on asennettu valmiiksi.

Johdon kiinnike [kuva 7]

Aseta johto (bb) pitimeen (aa). Johdossa pitää olla löysää niin paljon, että sahan pää voi liikkua. Kiristä kiinnike ruuvilla.

Kiinnittäminen penkkiin [kuva 2]

1. Kaikissa neljässä jalassa on aukot (v), jotta työkalu voidaan kiinnittää penkkiin. Niissä voidaan käyttää eri kokoisia pultteja. Kiinnityksessä ei tarvitse käyttää molempia aukkoja. Toinen riittää. Kiinnitä saha aina tukevasti, jotta se ei pääse liikkumaan.

Voit helpottaa sahan siirtämistä kiinnittämällä sen vähintään 12,5 mm:n vanerilevyyn, joka voidaan kiinnittää työskentelypaikalle tai siirtää muualle.

1. Jos kiinnität sahan vanerilevyyn, varmista, että kiinnitysruuvit eivät työnny levyn pohjan läpi.

Vanerilevyn on oltava tukevalla alustalla. Jos kiinnität sahan alustaan, kiinnitä vain kiinnikkeistä, joissa on paikat kiinnitysruuveille. Kiinnittäminen muista paikoista häiritsee sahan toimintaa.

1. Jos kiinnityspinta on vino tai epätasainen, aiheutuu epätarkkuutta. Jos saha keinuu ollessaan kiinnitettynä, aseta sahan jalan alle ohut levy.

Sahanterän kiinnittäminen [kuva 1, 8–10]

VAROITUS: Loukkaantumisvaaran vähentämiseksi katkaise laitteesta virta ja irrota pisto pistorasiasta ennen varusteiden asentamista tai irrottamista sekä ennen säätöjen ja korjausten tekemistä. Varmista, että virtakytkin on OFF-asennossa. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

VAROITUS: Uuden terän hampaat ovat hyvin teräviä. Ne voivat olla vaarallisia.

VAROITUS! Huolehdi, että sahan terä laitetaan paikalleen vain kuvatulla tavalla. Käytä vain Teknisissä tiedoissa määritettyjä sahan teriä; luettelonro: DT4320.

1. Laita 6 mm:n kuusiokulma-avain (z) terääkselin päinvastaiseen paikkaan ja pidä sitä paikallaan (kuva 8).

2. Löysennä terän pultti (f) kääntämällä myötäpäivään. Poista terän pultti (f) ja ulompi laippa (e).

3. Paina alemman suojuksen ja pään lukituksen vapautusvipua (b). Nosta sahan alempi suojus (g) ja irrota sahanterä (h).

4. Asenna uusi sahanterä sisemmän laipan (gg) olakkeeseen. Varmista, että terän alaosan hampaat osoittavat estettä kohden eli käyttäjästä poispäin.

5. Vaihda ulompi laippa (e). Varmista, että sijaintikorvakkeet (ss) ovat oikein paikoillaan eli yksi moottorin akselin molemmin puolin.

6. Kiristä terän pultti (f) kääntämällä sitä vastapäivään pitämällä samalla 6 mm:n kuusiokulma-avainta (z) toisella kädelläsi (kuva 10).

SÄÄDÖT

VAROITUS: Loukkaantumisvaaran vähentämiseksi katkaise laitteesta virta ja irrota pisto pistorasiasta ennen varusteiden asentamista tai irrottamista sekä ennen säätöjen ja korjausten tekemistä. Varmista, että virtakytkin on OFF-asennossa. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

Jiirisaha on säädetty tehtaalla tarkasti. Jos se on säädettävä uudelleen kuljetuksen tai käsittelyn aikana aiheutuneen muutoksen vuoksi, toimi seuraavasti. Kun nämä säädöt on tehty, ne pysyvät tarkkoina.

Poikittaistankojen säätäminen sahaussyvyyden pitämiseksi vakiona [kuvat 1, 2, 11, 12]

Terän sahaussyvyyden on pysyttävä vakiona koko pituudelta. Terä ei saa koskettaa paikan takaosan kiinteää pöytää tai kääntyvän varren etuosaa. Siksi poikkisuuntaisten tankojen on oltava täysin samassa suunnassa pöydän kanssa, kun sahan pää on painettu täysin pohjaan.

1. Paina alemman suojuksen / sahauspään lukituksen vapautusvipua (b) [kuva 1].
2. Paina sahauspää täysin taka-asentoon. Mittaa korkeus kääntyvän pöydän (n) pohjata ulompaan laippaan (e) [kuva 11].
3. Käännä sahauspään poikittaista lukitusta (r) [kuva 2].
4. Pidä sahauspää painettuna alas. Vedä pää sen kulkureitin loppuun saakka.
5. Mittaa kuvassa 11 esitetty korkeus uudelleen. Arvojen tulee olla samat.
6. Jos sahaa on säädettävä, toimi seuraavasti [kuva12]:

a. Irrota lukkomutteri (tt) kiinnikkeestä (uu) ylemmän pölynkeräyssuuttimen (q) alta. Tee tarvittavat säädöt ruuvin (v v) avulla vähän kerrallaan.

b. Kiristä lukkomutteri (tt).

VAROITUS: Tarkista aina, että terä ei kosketa uran takaosan pöytää eikä kääntyvän varren etuosaa 90 asteen pystysuorassa kulmassa eikä 45 asteen viistosijainnissa. Älä käynnistä saahaa, ennen kuin tämä on tarkastettu!

Esteen säätäminen [kuva 13]

Löysennä liukuvan esteen lukitusnuppi (i) kääntämällä sitä vastapäivään. Siirrä liukuva este (p) paikkaan, jossa terä ei osu sihen. Kiristä esteen lukitusnuppi kääntämällä myötäpäivään.

Tarkistaminen ja terän säätäminen suhteessa esteeseen [kuva 2, 14, 15]

1. Löysennä jiirisalpa (m).
2. Aseta peukalosi jiirivarrelle (l) ja purista jiirin salpaa (m) pyörivän pöydän ja jiirivarren (n) vapauttamiseksi.
3. Käännä jiirivartta, kunnes salpa on jiiriasennossa 0 astetta.
4. Vedä pää alas ja lukitse se paikalleen lukituspainikkeen (w) avulla.
5. Tarkista, että jiiriasteikolla (o) näkyy kaksi 0 asteen merkkää (ww).
6. Aseta suorakulma (xx) esteen vasenta laitaa (p) ja terää (h) vasten.

VAROITUS: Älä kosketa terän hampaïta suorakulmalla.

1. Jos sahaa on säädettävä, toimi seuraavasti:

a. Löysennä ruuvit (yy) ja siirrä asteikkoa / jiirivartta vasemmalle tai oikealle, kunnes terä on 90 asteen kulmassa suorakulmalla mitattuna [kuva 14].

b. Kiristä ruuvit (yy) uudelleen.

Tarkistaminen ja terän säätäminen suhteessa pöytään [kuva 16–19]

1. Löysennä viistokiinnityskahva (t) [kuva 16].
2. Paina sahauspäätä oikealle, jotta se on täysin pystyasennossa. Kiristä viistokiinnityskahva.
3. Aseta suorakulma (xx) pöydälle ja terää (h) vasten [kuva 17].

VAROITUS: Älä kosketa terän hampaita suorakulmalla.

1. Jos sahaa on säädettävä, toimi seuraavasti:
   a. Löysennä viistokiinnityskahva (t) ja käännä pystysuunnan säätämisen pysäytysruuvia (zz) sisään- tai ulospäin, kunnes terä on 90 asteen kulmassa pöytään nähden suorakulmalla mitattuna
   b. Jos viistoamisen osoitin (a1) ei ole viistoamisasteikolla (u) nollakohdassa, irrota asteikon kiinnitysruuvit (a2) ja siirä asteikkoa tarvittavalla tavalla.

Viistokulman tarkistaminen ja säätäminen [kuva 1, 18, 19]

Viistoamisen ohitus auttaa säätämään suurimmaksi viistoamiskulmaksi 45 tai 48 astetta.

• Vasemmalle = 45 astetta
- Oikealle = 48 astetta

1. Varmista, että ohitusnuppi (a3) on vasemmalla.

2. Löysennä viistokiinnityskahva (t) ja siirrä sahauspääta vasemmalle.

3. Tämä on 45 asteen viistoamisasento.

4. Jos säätämistä tarvitaan, käännä pysäytysruuvia (a4) sisään- tai ulospäin, kunnes osoitin (a1) osoittaa 45 astetta.

VAROITUS: Sahanpuru voi tukkia ohjausurat. Puhdista ne tikulla tai paineilmalla.

Ennen käyttämistä

• Asenna sahaan oikea terä. Älä käytä erittäin kulunutta terää. Sahan suurin pyörintänopeus ei saa ylittää terälle sallittua suurinta nopeutta.
• Älä yritä sahata liian pieniä kappaleita.
• Anna terän leikata vapaasti. Älä pakota sitä.
• Anna moottorin saavuttaa täysi nopeus ennen sahaamista.
• Vamista, että kaikki lukitusnupit ja kiinnikkeet ovat tiukalla.
• Kiinnitä työstettävä kappale.
• Vaikka tämän sahan avulla voidaan sahata puuta ja monia rautaa sisältämättömiä metalleja, näissä käyttöohjeissa opastetaan vain puun sahaaminen. Samat ohjeet koskevat muita materiaaleja. Älä saahaa tällä sahalla rautaa sisältäviä materiaaleja tai tiiliä. Älä käytä hankauslevyjä.
• Muista käyttää aluslevyä. Älä käytä konetta, jos aluslevy on 10 mm leveämpi.
• Työstettävän kappaleen kiinnittäminen puupalaan lisää kapasiteettia 300 mm.

KÄYTTÖ

Käyttöohjeet

VAROITUS: Noudata aina turvallisuusohjeita ja asiaa koskevia säädöksiä.

JS: Loukkaantumisvaaran vähentämiseksi katkaise laitteesta virta ja irrota pisto pistorasiasta ennen varusteiden asentamista tai irrottamista sekä ennen säätöjen ja korjausten tekemistä. Varmista, että virtakytkin on OFF-asennossa. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

Käyttäjä Isossa-Britanniassa pyydetään huomioimaan säädökset "woodworking machinesregulations 1974" ja sen myöhemmät muutokset.

Varmista, että kone on sijoitettu ergonomisesti pöydän korkeus ja vakaus huomioiden. Koneen paikka tulie valita niin, että käyttäjällä on hyvä yleisnäkymä ja tarpeeksi vapaata tilaa koneen ympärillä, mikä mahdollistaa työkappaleen käsittelyn rajoituksetta.

Jotta vähennetään tärinän vaikutukset, varmista, että ympäröidä lämpötila ei ole liian kylmä, kone ja lisävarusteet on hyvin huollettu ja työkappaleen koko on sopiva tälle koneelle.

Käynnistäminen ja sammuttaminen [kuva 1]

Katkaisimessa (a) on aukko (dd) lukon kiinnittämistä eli työkalun lukitsemista varten.

1. Käynnistä työkalu painamalla katkaisinta (a).
2. Pysäytä työkalu vapauttamalla katkaisin.

NOPEUDENSÄÄDIN (VAIN DW771)

Voit käyttää erilaisia nopeuksia nopeudensäätimen (cc) avulla. Käännä nopeudensäädin (cc) haluamallesi alueelle. Ne on merkitty numeroilla (1–5).

• Sahaa puun kaltaisia pehmeitä materiaaleja suurilla nopeuksilla.
• Sahaa kovaa puuta alhaisilla nopeuksilla.

Kehon ja käsien asento

Kun käytät jiirisahaa, kehon ja käsien oikea asento tekee sahaamisesta helpompaa, tarkempaa ja turvallisempaa.

VARQITUS:

• Äläviä käsiä sahausalueen lähelle.
• Älä vie käsiä 150 mm lähemmäs terää.

- Pitele sahattavaa kappaletta tiukasti kiinni pöydässä ja esteessä. Pidä kätesi tässä asennossa, kunnes katkaisin on vapautettu ja terä on pysähtynyt kokonaan.

- Tee aina harjoittelusahauksia kytkemättä sahaan virtaa ennen lopullista sahaamista, jotta näet terän kulkureitin.

- Älä anna terän kulkea ristiin käsiesi kanssa.

• Pidä molemmat jalat tiukasti kiinni lattiassa ja säilytä tasapaino.
• Kun sahausvarsi liikkuu vasemmalle ja oikealla, seuraa ja seiso hieman sahanterän vieressä.

Sahausjäljen laatu

Sahausjäljen tasaisuus vaihtelee monien tekijöiden vuoksi, esimerkiksi sahattavan materiaalin. Terävä 60 hampaan karbiditerä ja hitaampi sahausnopeus tuottavat tasaisempaa jälkeä.

VAROITUS: Varmista, että sahattava kappale ei pääse liikkumaan. Kiinnitä se tiukasti paikoilleen. Anna terän pysähtyä kokonaan ennen varren nostamista. Jos työstettävän kappaleen takaosasta tulee pieniä puunsälöjä, kiinnitä sahauskohtaan suojausteippiä. Sahaa teipin läpi ja poista teippi lopuksi.

Työstettävän kappaleen kiinnittäminen I [kuva 3, 25–27]

VAROITUS: Käytä aína materiaalin lukitsinta.

Saat parhaat tulokset käyttämällä sahan omaa kiinnikettä (kk).

TO INSTALL CLAMP

sitä. Aseta pidike rajasuojan takana olevaan reikään. Pidikkeen (kk) on oltava jirisahan takaosaan pän. Varmista, että lukitusvarren ura on asetettu kokonaan jirisahan pohjaan. Jos ura on näkyvissä, pidike ei ole tiukasti kiinni.

1. Kierrä pidikettä 180° jiirisahan etuosaan päin.
2. Löysää nuppia pidikkeen säätämiseksi ylös- tai alaspäin ja kiinnitä työkappale tiukasti säätämällä hienosäädön nuppia.

HUOMAA: Aseta pidike oikealle puolelle pohjaa viisteen saavuttamiseksi. SUORITA AINA KUIVIA AJOJA (ILMAN VIRTAA) ENNEN SAHAUKSEN VIIMEISTELYÄ, JOTTA VOIT TARKISTAA TERÄN REITIN. VARMISTA, ETTEI PIDIKE OL SAHAN TAI SUOJIEN TIELLÄ.

Yhdistetty jiiraus [kuva 23–24]

Tällainen sahaaminen on jiiri- ja viistosahaamisen yhdistelmä. Sitä käytetään esimerkiksi tehtäessä kehyksiä tai kuvassa 23 näkyvän kaltaisia laatikoita, joissa on kaltevat sivut.

VAROITUS: Jos sahaamiskulma vaihtelee, tarkista, että viistokiinnityskahva ja jirikiinnitysnuppi on kiristetty tiukasti. Ne on kiristettävä, jos viistoamis- tai jiriasetuksiin on tehty muutoksia.

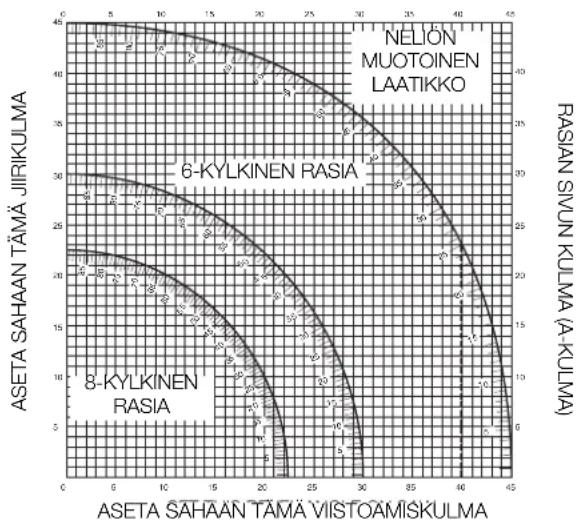

• Alla näkyvässä kaaviossa esitetään oikeat viistoamis- ja jiiriasetukset dä tavallisimpia yhdistelmäsahauksia varten.
• Valitse haluamasi kulma (A) [kuva 24] ja paikanna kaaviosta sitä vastaava kaari. Löydät oikean viistoamiskulman siirtymällä kaaviossa suoraan alaspäin ja oikean jirikulman siirtymällä vaakasuunnassa.

erustason sahaaminen

PYSTYSUUNTAINEN SUORA SAHAAMINEN [KUVA 1 JA 20]

HUOMAA: Sahaaminen sujuu parhaiten, jos käytät 216 mm:n sahanteriä, joissa on 30 mm:n aukot.

1. Löysennä jiirisalpa (m) ja nosta ylös.
2. Kiinnitä jiirisalpa (m) asentoon 0 astetta ja kiinnitä jiirisalpa.
3. Aseta sahattava kappale estettä (p) vasten.
4. Tartu kantokahvaan (c) ja vapauta pää painamalla pään lukituksen vapautusvipua (b). Käynnistä moottori painamalla katkaisinta (a). On suositeltavaa aloittaa sahaaminen esteen lähelta.
5. Vapauta pää, jotta terä työntyy puuhun. Aseta muovinen aluslevy (k) paikoilleen.
6. Kun pää on painunut täysin alas, vedä sitä hitaasti ja tee sahaus.
7. Kun sahaus on valmis, vapauta katkaisin. Odota terän pysähtymistä kokonaan ja palauta pää ylempään lepoasentoon.

• Joitakin muoviprofiileja sahattaessa on suositeltavaa toimet päinvastaisessa järjestyksessä.
• Alempi teränsuojus sulkeutuu nopeasti, kun vipu (b) vapautetaan. Jos se ei sulkeudu 1 sekunnin kuluessa, vie saha huollettavaksi valtuutettuun DEWALT-huoltokorjaamoon.

PYSTYSUUNTAINEN JIIRISAHAAMINEN [KUVA 1, 21].

1. Purista jiirisalpaa (m). Siirrä vartta vasemmalle haluamaasi kulmaan.
2. Jiirisalvan sijainniksi tulee automaattisesti 0, 15, 22,5, 31,62, 45 ja 50 asletta vasemmalla ja oikealla. Jos haluat käyttää jotain muuta kulmaa, tartu päähän tiukasti ja lukitse kiinnittämällä jiirisalpa.
3. Varmista ennen sahaamista, että jiirilukkovipu on lukittu tiukasti.
4. Toimi samalla tavalla kuin sahattaessa suoraan pystysuunnassa.

VAROITUS: Jos jiirisahaat pienen puupalan päätä, aseta pala siten, että sahaus tulee terän sivulle ja suurempi kulma jää estettä vasten esimerkiksi näin:

vasen jiirisahaus, sahaus oikealle oikea jiirisahaus, sahaus vasemmalle

VIISTOSAHAAMINEN [KUVA 18, 22].

Viistoamiskulma voi olla 0–48 astetta vasemmalle. Viistoaminen

45 asteeseen saakka voidaan tehdä jirivarren ollessa oikealla tai vasemmalla alueella 0–45 astetta.

1. Löysennä viistokiinnityskahva (t) ja säädä haluamasi viistoamiskulma.
2. Käytä tarvittaessa ohituspainiketta (ee).
3. Tartu päähän tiukasti. Älä anna sen pudota.
4. Kiristä viistokiinnityskahva (t) tiukasti.
5. Toimi samalla tavalla kuin sahattaessa suoraan pystysuunnassa.

SUOMI

1. Säädä nämä kulmat sahaan ja tee muutama koesahaus.
2. Harjoittele sahattujen kappaleiden yhdistämistä toisiinsa.

Esimerkki: Voit tehdä nelisivuisen rasian, jonka ulkokulmat ovat 25 astetta (A-kulma) [kuva 24]), käyttämällä oikean yläkulman kaarta. Paikanna kaariasleikosta 25 astetta. Saat sahan jirikulma-asetuksen (23 astetta) seuraamalla riviä toiselle puolelle. Saat sahan viistoamisasetuksen (40 astetta) siirtymällä ylös tai alas. Tee aina muutama koesahaus sahan asetusten tarkistamiseksi.

VAROITUS: Yhdistelmäsahattaessa viistoamiskulma ei saa ylittää 45 astetta eikä oikea tai vasen jiinkulma 45 astetta.

Lyhyiden ja pitkien kappaleiden tukemnen [kuva 3, 4]

LYHYIDEN KAPPALEIDEN SAHAAMINEN

Sahattaessa lyhyitä kappaleita sarjatyönä tai lyhyitä eripituisia kappaleita on suositeltavaa käyttää pituuspysäytintä (oo). Pituuspysäytintä voidaan käyttää lisävarusteena hankittavan ohjauskiskoparin (ii) kanssa.

SUURIEN KAPPALEIDEN SAHAAMINEN

VAROITUS: Tue pitkät työstettävät kappaleen vamman vaaran vähentämiseksi.

Kuvassa 3 näkyy ihanteellinen ratkaisu sahattaessa pitkiä kappaleita sahan seistessä vapaasti. Kaikki varusteet ovat lisävarusteita.

Niitä tarvitaan sisäänmeno- ja ulostulopuolella jalkatukea ja materiaalikiinnikettä lukuun ottamatta.

• Jalkatuki (nn) (sisältää asennusohjeet
• Ohjauskiskot (500 tai 1 000 mm) (ii).
• Telineet (mm) ohjauskiskojen tukemiseksi. Älä tue laitetta näiden telineiden avulla! Telineiden korkeus on säädettävissä.
• Materiaalin tukilevyt (jj)

- Pöydän päätylevy (hh) kiskojen tukemiseksi (työskenneltäessä nykyisellä penkillä).

- Materiaalin kiinnike (kk)

- Kääntyvä pysäytin (ll)

1. Aseta saha jalkatuelle ja kiinnitä ohjauskiskot.
2. Ruuvaa materiaalin tukilevyt (jj) ohjauskiskoihin (ii) tiukasti.
3. Materiaalin kiinnike (kk) toimii nyt pituuspysäyttimenä.
4. Asenna pöydän päätylevyt (hh).
5. Asenna kääntyvä pysäytin (II) takakiskoon.
6. Säädä keskipitkien ja pitkien työstettävien kappaleiden pituus kääntyvä pysäyttimen (II) avulla. Sitä voidaan säätää sivusuunnassa. Jos sitä ei tarvita, se voidaan kääntää sivuun.

Pölyn ottaminen talteen [kuva 1, 6]

VAROITUS: Yhdistä sahaan määräykset täyttävä pölynpoistolaite, jos mahdollista.

Yhdistä sahaan määräykset täyttävä pölynpoistolaite. Ulkoisen järjestelmän ilmavirran nopeuden täytyy olla 20 m/s +/- 2 m/s. Nopeus mitataan liitosputken liitoskohdasta, kun työkalu on yhdistetty mutta ei käynnissä.

Lisävarusteena on saatavana erityinen pölynpoistosarja (DE7777).

1. Kiinnitä pölynpoistoputket (qq) suuttimiin (q). Pidempi letku tulee ylempään suuttimeen.
2. Yhdistä letkut kolmisuuntaiseen liittimeen (rr).

Kuljettaminen [kuva 1]

VAROITUS: Voit kantaa jiirisahaa kätevästi, sillä sen jalustassa on kaksi tarttumakohtaa (ff). Älä koskaan nosta tai kuljeta jiirisahaa sen suojista kiinni pitäen.

1. Aseta viistoamis- ja jiirikulmaksi 0 astetta ennen sahan kuljettamista.

2. Paina alemman suojuksen / sahauspään lukituksen vapautusvipua (b) [kuva 1].

3. Paina pää alas ja paina lukituspainiketta (w) [kuva 2].

4. Vie sahanterä lepoasentoon ja paina poikkisuuntaista lukkoa (r).

KUNNOSSAPITO

DEWALT-sähkötyökalusi on suunniteltu käytettäväksi pitkään ja edellyttämään vain vähän kunnossapitoa. Laite toimii jatkuvasti oikein, kun sitä hoidetaan ja se puhdistetaan säännöllisesti.

VARQITUS: Loukkaantumisvaaran vähentämiseksi

katkaise laitteesta virta ja irrota pisto pistorasiasta ennen varusteiden asentamista tai irrottamista sekä ennen säätöjen ja korjausten tekemistä. Varmista, että virtakytkin on OFF-asennossa. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

VAROITUS: Vaihda kulunut sahanterä uuteen terävään terään.

Voitelu

Tätä sähkötyökalua ei tarvitse voidella.

Puhdistaminen

Tarkista huolellisesti ennen käyttöä ylempi terän suojus, siirrettävä alempi terän suojus sekä pölynpoiston putki määrittääksesi, että ne toimivat oikein. Varmista, että lastut, pöly tai työkappaleen partikkelit eivät voi muodostaa tukosta johonkin toiminnoista.

Jos työkappaleen osat jumiutuvat sahan terän ja suojusten väliin, irrota kone sähkönsyötöstä ja noudata osassa Sahan terän asennus annettuja ohjeita. Poista jumiutuneet osat ja kokoa sahan terä uudelleen.

VAROITUS: Puhalla lika ja pöly kotelosta kuivalla ilmalla, kun sitä kertyy ilmanvaihtoaukkoihin tai niiden ympärille. Käytä tällöin hyväksyttyjä silmäsuojuksia ja hengityssuojainta.

VAROITUS: Älä koskaan puhdista työkalun muita kuin metallipintoja liuottimien tai muiden voimakkaiden kemikaalien avulla. Nämä kemikaalit voivat heikentää näissä osïssa käytettyjä materiaaleja. Käytä vain vedellä ja miedolla pesuaineella kostutettua kangasta. Älä päästä mitään nestettä laitteen sisään. Älä upota mitään laitteen osaa nesteeseen.

VAROITUS: Puhdista pöydän pinta säännöllisesti vamman vaaran vähentämiseksi.

VAROITUS: Puhdista pölynpoistojärjestelmä säännöllisesti vamman vaaran v,hent,miseksi.

Lisävarusteet

VAROITUS: Muita kuin DEWALT-lisävarusteita ei ole testattu tämän työkalun kanssa, joten niiden käyttäminen voi olla vaarallista. Käytä tämän laitteen kanssa vain DEWALT Tin suosittelemia varusteita vahingoittumisvaaran vähentämiseksi.

Telapöydän käyttäminen [kuva 3–5]

Telapöytä (pp) helpottaa pitkien ja suurien puukappaleiden käsittelemistä [kuva 5]. Se voidaan yhdistää koneen vasempaan tai oikeaan päähän. Telapöytä edellyttää lisävarusteena hankittavan jalkatuen käyttämistä [kuva 3].

VAROITUS: Kokoa telapöytä jalkatuen mukana toimitettuja ohjeita noudattaen.

• Korvaa jalkatuen mukana toimitetut lyhyet tukitangot pöydän epäsäännöllisillä kiskoilla sillä puolella, jolla pöytää käytetään.
• Noudata kaikkia telapöydän mukana toimitettuja ohjeita.

KÄYTETTÄVISSÄ OLEVAT SAHANTERÄT (TERÄSUOSITUS)

Terän tyyppi Terän mitat Käyttö(halkaisija x aukko x hampaiden määrä)
DT4222-sarja 40	216 x 30 x 24	Yleiskäyttöinen, puun ja muovin sahaaminen
DT4286-sarja 40	216 x 30 x 80	TCG, alumiinin sahaaminen
DT4320-sarja 40	216 x 30 x 48	ATB, hienosahaaminen keinotekoinen ja luonnollinen puu
DT4350-sarja 60	216 x 30 x 60	TCG, keinotekisen ja luonnollisen puun erittäin hieno sahaaminen Saat lisätietoja jälleenmyyjältäsi.

Saat lisätietoja jälleenmyyjältäsi.

Ympäristön suojeleminen

Lajittele osat. Tätä tuotetta ei saa hävittää normaalin kotitalousjätteen seassa.

Jos huomaat DEWALT-tuotteesi vaativan vaihtoa tai jos et tarvitse sitä enää, älä hävitä sitä kotitalousjätteen mukana. Vie tuote lajiteltavaksi.

Kun käytetyn tuotteen ja pakkauksen osat erotetaan toisistaan, materiaali voidaan kierrättää ja käyttää uudelleen. Kierratetyn materiaalin uudelleen käyttö auttaa estämään ympäristön saastumista ja vähentää raaka-aineen tarvetta.

Paikallisten säädösten mukaan sähkötuotteiden osat saatetaan erottaa kotitalousjätteestä kunnallisissa jätteenkäsittelypaikoissa, tai jälleenmyyjä tekee sen, kun ostat uuden tuotteen.

DEWALT tarjoaa mahdollisuuden DEWALT-tuotteiden keräykseen ja kierrätykseen, kun niiden elinkaari on lopussa. Voit käyttää tämän palvelun hyväksesi palauttamalla tuotteesi valtuutettuun korjauspaikkaan, jossa jätteen keräys tehdään puolestasi.

Saat lähimmän valtuutetun korjauspaikan osoitteen ottamalla yhteyden paikalliseen DEWALT-toimipisteeseen tässä ohjekirjassa mainittuun osoitteeseen. Valtuutetut DEWALT-korjauspaikat ja täydelliset tiedot myynnin jälkeisestä huoitopalvelusta ja yhteyshenkilöistä ovat saatavilla myös Internetissä osoitteessa: www.2helpU.com.

TAKUU

DEWALT luottaa tuotteidensa laatuun ja antaa erinomaisen takuun tämän tuotteen ammattikäyttäjille. Tämä takuu laajentaa käyttäjän oikeuksia heikentämättä ammattikäyttäjän sopimuspohjaisia oikeuksia eikä yksityisen muun kuin ammattikäyttäjän lainsäädäntöön perustuvia oikeuksia. Tämä takuu on voimassa kaikissa EU- ja ETA-maissa.

• 30 PÄIVÄN TYYTYVÄISYYSTAKUU ILMAN RISKEJÄ •

Jos et ole täysin tyytyväinen DEWALT-työkalun toimintaan, palauta se ostopaikkaan 30 päivän kuluessa kaikkine osineen. Saat rahat takaisin. Tuote saa olla kulunut vain kohtalaisesti, ja ostotodistus on esitettävä.

• VUODEN HUOLTOSOPIMUS MAKSUTTA •

Jos DEWALT-työkalusi tarvitsee huoltoa

12 kuukauden kuluessa ostosta, olet oikeutettu yhteen maksuttomaan huoltoon. Huollon suorittaa maksutta valtuutettu DEWALT-korjaamo. Ostotodistus on esitettävä. Takuu kattaa myös työn.

Takuu ei kata tarvikkeita eikä varaosia, ellei niissä ole vikaa.

• YHDEN VUODEN TÄYSI TAKUU •

Jos DEWALT-tuotteeseesi tulee vika

12 kuukauden aikana ostopäivästä materiaali tai valmistustyövirheen vuoksi, DEWALT vaihtaa kaikki vialliset osat maksutta tai harkintansa mukaan vaihtaa laitteen maksutta edellyttäen, että:

• laitetta ei ole väärinkäytetty,
  • laite on kulunut vain normaalisti,
• valtuuttamattomat henkilöt eivät ole yrittäneet korjata laitetta,
• ostotodistus esitetään;
• laite palautetaan kaikkine alkuperäisine osineen.

Voit pyytää takuuhuoltoa ottamalla yhteyden laitteen jälleenmyyjään tai lähimpään valtuutettuun DEWALT huoltokorjaamoon. Saat yhteystiedot DEWALT -kuvastosta tai ottamalla yhteyden tässä käyttöohjeessa näkyvään DEWALTin toimipaikkaan. Luettelo valtuutetuista DEWALT-huoltokorjaamoista ja myynnin jälkeisestä palvelusta on Internet-sivustossa: www.2helpU.com.
