Caractéristiques Techniques	Scie à onglet radiale DEWALT DW777, moteur puissant de 1600 W, capacité de coupe de 305 mm, inclinaison à gauche et à droite, profondeur de coupe de 110 mm.
Utilisation	Idéale pour les coupes précises dans le bois, les panneaux et les matériaux composites, adaptée aux travaux de menuiserie et de construction.
Maintenance et Réparation	Vérifier régulièrement les lames, nettoyer les résidus de sciage, lubrifier les parties mobiles, consulter le manuel pour les réparations spécifiques.
Sécurité	Utiliser des lunettes de protection, des protections auditives, s'assurer que la machine est stable, ne jamais retirer les dispositifs de sécurité.
Informations Générales	Poids de 18 kg, dimensions compactes pour un rangement facile, garantie constructeur de 3 ans, accessoires inclus : lame de scie, guide de coupe.

FOIRE AUX QUESTIONS - DW777 DEWALT

Comment régler la profondeur de coupe de la DEWALT DW777 ?

Pour régler la profondeur de coupe, localisez le levier de réglage de profondeur sur le côté de la scie. Déverrouillez le levier, ajustez la base de la scie à la profondeur désirée et verrouillez à nouveau le levier.

Que faire si la lame de la DEWALT DW777 ne tourne pas ?

Vérifiez d'abord que l'outil est correctement branché et que le câble d'alimentation n'est pas endommagé. Ensuite, assurez-vous que le bouton de sécurité est en position de marche et que la lame est bien installée.

Comment changer la lame de la DEWALT DW777 ?

Pour changer la lame, débranchez l'outil, puis utilisez la clé de lame fournie pour desserrer le boulon de la lame. Retirez la lame usagée et installez la nouvelle lame en veillant à respecter le sens de rotation, puis resserrez le boulon.

Quel type de lame est recommandé pour la DEWALT DW777 ?

Il est recommandé d'utiliser des lames de scie circulaire de 305 mm de diamètre, adaptées au matériau que vous souhaitez couper, qu'il s'agisse de bois, de métal ou de plastique.

Pourquoi ma DEWALT DW777 surchauffe-t-elle ?

La surchauffe peut être causée par une lame émoussée, un blocage des débris ou une surcharge de l'outil. Assurez-vous que la lame est en bon état, nettoyez la zone de travail et ne dépassez pas les capacités de l'outil.

Comment nettoyer ma DEWALT DW777 après utilisation ?

Débranchez l'outil, puis utilisez un chiffon sec pour essuyer la poussière et les débris. Évitez d'utiliser de l'eau ou des produits nettoyants liquides qui pourraient endommager l'outil.

Où puis-je trouver des pièces de rechange pour la DEWALT DW777 ?

Les pièces de rechange peuvent être trouvées chez les revendeurs DEWALT autorisés, dans les magasins de bricolage ou sur le site web de DEWALT.

Comment utiliser la DEWALT DW777 en toute sécurité ?

Pour utiliser la scie en toute sécurité, portez des lunettes de protection, utilisez des protections auditives, et assurez-vous que votre espace de travail est dégagé. Ne portez pas de vêtements amples et maintenez vos mains à l'écart de la lame.

MODE D'EMPLOI DW777 DEWALT

Français (traduction de la notice d'instructions originale) 40

a_h =	m/s2	2,1	2,1	2,1
Incertidumbre K =	m/s2	1,5	1,5	1,5

Vous avez choisi un outil DEWALT. Des années d'expertise dans le développement et l'innovation de ses produits ont fait de DEWALT le partenaire privilégié des utilisateurs professionnels d'outils électriques.

Fiche technique

	DW770	DW771	DW777
Tension	V		230
Type		1	22
Puissance absorbée	W	1600	1550/1400	1800/1600
Diamètre de lame	mm	216	216	216
Alésage	mm	30	30
Vitesse maximale de lame	min^-1	6300	2600-5200	6300
Onglet (positions max.)	gauche et droite	50°	50°	50°
Inclinaison (position max.)	gauche	48°	48°	48°
Coupes composées	inclinaison	45°	45°	45°
	onglet	45°	45°	45°
Capacités
coupe transversale à 90°	mm	60 x 270	60 x 270	60 x 270
à onglet 45°	mm	60 x 190	60 x 190	60 x 190
à onglet 48°	mm	60 x 180	60 x 180	60 x 180
chanfrein 45°	mm	48 x 270	48 x 270	48 x 270
chanfrein 48°	mm	45 x 270	45 x 270	45 x 270
Dimensions générales	mm	460 x	460 x	460 x
		560 x 430	560 x 430	560 x 430
Poids	kg	14	15,0	15,0
L_FA (pression acoustique)	dB(A)	93	91	93
K_FA (incertitude de pression acoustique)	dB(A)	3	3	3
L_WA (puissance acoustique)	dB(A)	104	102	104
K_WA (incertitude de puissance acoustique)	dB(A)	3,9	3,2	3,9

Valeurs du taux de vibrations (somme vectorielle de tri-axialité) déterminées selon la norme EN 61029 :

Valeur d'émission de vibration a_h

a_h =	m/s2	2,1	2,1	2,1
Incertitude K =	m/s2	1,5	1,5	1,5

Le taux d'émission de vibrations présenté dans cette fiche technique a été mesuré conformément au test standardisé proposé par EN 61029 et peut être utilisé pour comparer les outils entre eux. Il peut être utilisé pour effectuer une étude d'impact du degré d'exposition.

AVERTISSEMENT : le taux d'émission de vibrations indiqué s'applique aux principales utilisations de l'outil. Cependant si l'outil est utilisé pour d'autres applications, avec différents accessoires ou s'il est mal entretenu, le taux d'émission de vibrations peut différer. Cela pourrait accroître sensiblement le degré d'exposition au cours d'une certaine période de travail.

Toute estimation du degré d'exposition à des vibrations doit aussi prendre en compte la durée totale de fonctionnement de l'outil sans qu'il effectue pour autant aucun travail. Cela pourrait réduire sensiblement le degré d'exposition au cours d'une certaine durée de travail.

Identifier des mesures de sécurité additionnelles pour protéger l'opérateur contre les effets des vibrations comme : entretenir l'outil et ses accessoires, garder les mains chaudes, organiser le travail.

REMARQUE : Cet appareil est prévu pour le branchement à un système d'alimentation ayant une impédance maximum de système admissible Zmax de 0,25 Ohm au point d'interface point (coffret de branchement d'alimentation) de l'alimentation de l'utilisateur.

L'utilisateur doit s'assurer que cet outil électrique est raccordé uniquement à un système d'alimentation qui remplit l'exigence ci-dessus. Si nécessaire, l'utilisateur peut demander à la compagnie d'électricité publique quelle est l'impédance système au point d'interface. 230

Défi nitions : Consignes de sécurité

Les définitions ci-après décrivent le degré de risques associé à chaque avertissement. Veuillez lire soigneusement ce manuel et respecter ces symboles.

DANGER : indique une situation dangereuse imminente qui, si elle n'est pas évitée, entraînera des blessures graves ou mortelles.

AVERTISSEMENT : indique une situation dangereuse potentielle qui, si elle n'est pas évitée, pourrait entraîner des blessures graves ou mortelles.

ATTENTION : indique une situation dangereuse potentielle qui, si elle n'est pas évitée, pourrait entraîner des blessures minimes ou modérées.

AVIS : indique une pratique ne posant aucun risque de dommages corporels, mais qui par contre, si rien n'est fait pour l'éviter, pourrait poser des risques de dommages matériels.

n risque d'électrocution.

Indique un risque d'incendie.

Bords tranchants.

CE-Certifi cat de conformité

DIRECTIVES MACHINES

DW770, DW771, DW777

DEWALT certifie que les produits décrits dans le paragraphe

Caractéristiques techniques sont conformes aux normes :

2006/42/EC, EN 61029-1, EN 61029-2-9.

Ces produits sont également conformes aux normes 2004/108/CE et 2011/65/UE. Pour plus d'informations, veuillez contacter DEWALT à l'adresse suivante ou vous reporter au dos de cette notice d'instructions.

Le soussigné est responsable de la compilation du fichier technique et fait cette déclaration au nom de DEWALT.

H. Jopsmann

Horst Grossmann

Vice Président de l'Ingénierie et du développement produit DEWALT, Richard-Klinger-Straße 11,

D-65510, Idstein, Allemagne

01.01.2010

Fusibles

Europe

Outils 230 V

10 ampères, secteur

Consignes de sécurité

AVERTISSEMENT ! Pendant l'utilisation d'outils électriques, des précautions de base doivent être prises pour réduire tout risque d'incendie, de choc électrique et de dommage corporel, y compris les suivantes.

Lire et conserver ces directives avant toute utilisation de ce produit.

CONSERVER CE MANUEL POUR FUTURE RÉFÉRENCE

Consignes de sécurité – généralités

1. Conserver les lieux de travail propres et bien rangés.

Le désordre augmente les risques d'accidents.

1. Tenir compte des conditions ambiantes.

Ne pas exposer l'outil à la pluie. Ne pas utiliser l'outil dans un environnement humide ou détrempé. Maintenir les lieux de travail bien éclairés (250 à 300 Lux). Ne pas utiliser l'outil s'il existe des risques d'incendie ou d'explosion comme en présence de liquides ou de gaz inflammables.

1. Attention aux décharges électriques.

Éviter tout contact corporel avec des éléments mis à la terre comme tuyaux, radiateurs, cuisinières électriques ou réfrigérateurs. Dans des conditions de travail extrêmes (ex : humidité élevée, production de limaille, etc.), la sécurité électrique peut être améliorée par l'utilisation d'un transformateur d'isolement ou d'un disjoncteur différentiel (FI).

1. Tenir toute tierce personne à l'écart.

Ne laisser aucune personne étrangère au travail en cours, particulièrement les enfants, toucher à l'outil ou à sa rallonge, et les maintenir à l'écart des lieux de travail.

1. Ranger les outils après utilisation.

Après utilisation, ranger les outils dans un endroit sec, fermé à clé, et hors de portée des enfants.

1. Ne pas forcer l'outil.

Il effectuera ainsi un meilleur travail, de façon plus sûre et au régime voulu.

1. Utiliser l'outil adéquat.

Ne pas utiliser des outils de faible calibre pour effectuer des travaux destinés à des outils industriels. Ne pas utiliser les outils à des fins pour lesquelles ils n'ont pas été conçus. Par exemple ne pas utiliser de scie circulaire pour couper branches ou troncs.

1. Porter des vêtements appropriés.

Ne pas porter de vêtements amples ni de bijoux, Ils pourraient se prendre dans les pièces mobiles. Il est recommandé de porter des chaussures antidérapantes en extérieur. Couvrir ou attacher les cheveux longs.

1. Utiliser l'équipement de protection adéquat.

Porter systématiquement des lunettes de protection. Utiliser un masque anti-poussières lors de travaux produisant poussières ou particules volantes. Si ces particules s'avèrent brûlantes, porter également un tablier de protection résistant à la chaleur. Porter systématiquement une protection auditive. Porter systématiquement un casque de protection.

1. Brancher tout dispositif d'extraction de poussière.

Lorsqu'un dispositif de connexion à un système d'extraction et d'aspiration de la poussière est fourni, s'assurer qu'il est branché et utilisé correctement.

1. Protéger le câble d'alimentation.

Ne jamais tirer sur le câble pour le débrancher. Protéger le câble de la chaleur, de l'huile et de toute arrête vive. Ne jamais transporter l'outil par son câble.

1. Sécuriser les travaux.

Utiliser chaque fois que possible un dispositif de serrage ou un étau pour stabiliser la pièce à travailler. C'est plus sûr que de le faire manuellement et cela permet d'avoir les mains libres pour utiliser l'outil.

1. Adopter une position confortable.

Maintenir les pieds bien ancrés au sol et conserver son équilibre en permanence.

1. Entretenir les outils soigneusement.

Maintenir tout outil de coupe bien affûté et propre pour accroître sécurité et performances. Observer toute instruction relative à la lubrification et au changement d'accessoire. Inspector les outils périodiquement et, en cas de dommages, les faire réparer par un centre de réparation agréé. Maintenir les poignées propres et sèches, exemptes d'huile ou de graisse.

1. Débrancher les outils.

Débrancher l'outil du secteur après utilisation, avant de procéder à tout entretien ou de changer tout accessoire (comme les lames, mèches, ou fraises)

1. Retirer toute clé de réglage.

Avant toute utilisation de l'outil, vérifier systématiquement que toute clé ou tout outil de réglage a bien été retiré.

1. Éviter tout démarrage accidentel.

Ne jamais transporter un outil en ayant le doigt sur l'interrupteur. S'assurer que l'outil est en position d'arrêt avant de le brancher.

1. Utiliser des rallonges conçues pour l'extérieur.

Avant toute utilisation, vérifier toute rallonge et les remplacer en cas de dommage. En cas d'utilisation à l'extérieur, utiliser uniquement des rallonges prévues à cet effet et portant l'inscription adéquate.

1. Rester prudent.

Rester vigilant pendant le travail. Faire preuve de bon sens. Ne pas utiliser l'outil en cas de fatigue ou sous l'influence de drogues ou d'alcool.

1. Vérifier l'état des pièces.

Avant toute utilisation, vérifier soigneusement l'outil (et ses câbles principaux) pour déterminer s'il marchera correctement et remplira la fonction pour laquelle il a été conçu. Vérifier les pièces mobiles afin de s'assurer qu'elles sont bien alignées et qu'elles ne restent pas coincées ; vérifier également les pièces pour s'assurer qu'il n'y a ni bris ni aucune autre condition susceptible de nuire au bon fonctionnement de l'outil. Tout dispositif de protection ou autre pièce endommagé doit être réparé correctement ou remplacé par un centre de réparation agréé sauf indication contraire incluse dans ce manuel. Faire remplacer tout interrupteur défectueux par un centre de réparation agréé. Ne pas utiliser un outil dont l'interrupteur est défectueux. Ne jamais essayer de le réparer soimême.

AVERTISSEMENT ! L'utilisation de tout accessoire ou équipement, ou la réalisation de travaux autres que ceux recommandés dans ce manuel peut comporter des risques de dommages corporels.

1. Faire réparer l'outil par du personnel qualifié.

Cet outil électrique est conforme aux normes en vigueur. Toute réparation doit être effectuée par du personnel qualifié utilisant des pièces d'origine. Dans le cas contraire, l'utilisateur sera soumis à des risques considérables.

Consignes de sécurité supplémentaires pour les scies à onglet

• La machine est dotée d'un cordon d'alimentation spécialement configuré qui ne peut être remplacé que par le fabricant ou un agent de service agréé.
• N'utilisez pas la scie pour couper des matériaux différents de ceux recommandés par le fabricant.
• Ne pas faire fonctionner l'appareil si les carters de protection ne sont pas en place, s'ils ne fonctionnent pas ou ne sont pas maintenus correctement.
• Prenez soin de fixer le bras solidement lors de la réalisation de coupes en biseau.
• L'espace environnant de l'appareil doit être bien entretenu et libre de tout matériau, comme par exemple copeaux et chutes.
• Sélectionnez la lame adéquate pour le matériel à découper.
• Utilisez des lames de scie correctement affûtées. Respectez la vitesse maximale indiquée sur la lame de scie.
• Vérifiez que tous les boutons de verrouillage et les leviers de blocage sont bien serrés avant toute utilisation.

FRANÇAIS

- Ne placez jamais la main dans la zone de la lame lorsque la scie est raccordée au secteur.

- Ne pas essayer d'arrêter rapidement le mouvement de la machine en appuyant un outil ou un autre objet contre la lame ; de graves accidents peuvent se produire.

- Consultez le manuel d'instructions avant l'utilisation de tout accessoire. Le mauvais usage d'un accessoire peut provoquer des dommages.

- Utilisez un support ou portez des gants pour manipuler la lame de scie ou le matériel rugueux.

- Avant l'utilisation, assurez-vous que la lame est correctement fixée.

- S'assurer que la lame tourne dans le sens correct.

- N'utilisez pas de lames de diamètres plus élevés ou plus faibles que ceux recommandés. Référez-vous aux données techniques pour obtenir les caractéristiques appropriées des lames. Utilisez uniquement les lames indiquées dans ce manuel, conformes à la norme EN 847-1.

- Étudiez la possibilité d'utiliser des lames spécialement conçues pour réduire le bruit.

- N'utilisez pas de lames en ACIER RAPIDE.

- N'utilisez pas de lames de scies endommagées ou cassées.

- Ne pas utiliser de disques abrasifs ou diamantés.

- Utilisez uniquement des lames de scie où la vitesse indiquée est au moins égale à la vitesse indiquée sur la scie.

- Ne jamais utiliser la scie sans l'insert.

- Sortez la lame de la coupe avant de relâcher l'interrupteur.

- Avant chaque coupe, assurez-vous que la machine est stable.

- Ne jamais caler d'objet contre le ventilateur du moteur pour bloquer l'axe du moteur.

- Le carter de protection s'ouvre automatiquement quand le bras est abaissé et se referme automatiquement sur la lame quand le levier de déverrouillage de la tête (b) est enfoncé.

- Ne jamais lever le carter de protection quand la scie est sous tension. Le carter de protection peut être levé manuellement lors de l'installation ou le retrait de lames de scie ou lors du contrôle de la scie.

- Vérifier périodiquement que les orifices d'aération du moteur sont libres de copeaux.

- Remplacer l'insert lorsqu'il est usé.

- Débranchez l'appareil du secteur avant d'effectuer tout travail d'entretien ou lors du changement de la lame.

- Ne jamais effectuer de nettoyage ou d'entretien lorsque l'appareil est en cours de fonctionnement ou si la tête n'est pas en position d'arrêt.

- Lors de l'équipement d'un laser, ne pas remplacer le laser par un type différent de celui autorisé. Les réparations ne doivent être effectuées que par le fabricant du laser ou un agent agréé.

- Raccordez la scie à un dispositif d'aspiration des poussières lorsque vous sciez du bois. Tenez toujours compte des facteurs qui influencent l'exposition à la poussière, par exemple :

-- type de matériau à usiner (les panneaux de particules produisent plus de poussière que le bois) ;

-- ajustement de la lame de scie ;

-- ajustement correct de la lame de scie ;

-- extracteur de poussière avec une vitesse de l'air inférieure à 20 m/s.

Assurez-vous que l'extraction locale ainsi que les hottes, les déflecteurs et les goulottes sont ajustés correctement.

- Veillez prendre note des facteurs suivants qui influencent l'exposition au bruit :

-- utilisez des lames de scie conçues pour réduit le bruit émis ; -- utilisez uniquement des lames de scie bien affûtées ;

- L'entretien de la machine doit être effectué périodiquement ;

- Veillez à ce que l'aire de travail soit bien éclairée ;

- Assurez-vous que l'utilisateur est correctement formé à l'utilisation, à l'ajustement et à l'utilisation de l'appareil ;

• Assurez-vous que toutes les entretoises et les bagues d'axe sont adaptées au but indiqué dans ce manuel.
• Evitez de retirer toute rognure de bois ou autre parties de la pièce de la zone de coupe lorsque la machine fonctionne et que la tête de la scie n'est pas en position de repos
• Ne coupez jamais de pièces inférieures à 150 mm.
• Sans support additionnel, la machine est conçue pour accepter une taille de pièce maximum de :

- Hauteur 60 mm x largeur 270 mm x longueur 500 mm

- Les pièces plus longues doivent être soutenues par une table additionnelle adaptée, par ex. DE7023. Serrez toujours solidement les pièces.

• En cas d'accident ou de panne de la machine, arrêtez immédiatement la machine et débranchez-la de la source d'alimentation.
• Signalez la panne et notez la machine dans un formulaire approprié pour éviter que d'autres personnes n'utilisent la machine défectueuse.
• Lorsque la lame de la scie est coincée en raison d'une force d'avance anormale pendant la coupe, arrêtez la machine et débranchez-la de l'alimentation. Retirez la pièce et assurez-vous que la lame de scie tourne librement. Mettez la machine sous tension et commencez une nouvelle opération de coupe avec une force d'avance réduite.
• Ne coupez jamais d'alliages légers, notamment en magnésium.
• Lorsque la situation le permet, montez la machine sur un établi en utilisant des boulons de 8 mm de diamètre et de 80 mm de long.

Risques résiduels

Les risques suivants sont inhérents à l'utilisation des scies :

- blessures causés par le contact avec les parties pivotantes

En dépit de l'application des normes de sécurité en vigueur et de l'installation de dispositifs de sécurité, certains risques résiduels sont inévitables. Il s'agit de :

• Diminution de l'acuité auditive.
• Risque d'accident causé par les parties sans protection de la lame de scie pivotante.
• Risque de blessure lors du remplacement de la lame de scie sans protection.
• Risque de se coincer les doigts lors de l'ouverture des carter de protection.
• Risques pour la santé causés par la respiration de la poussière causée lors du sciage du bois, notamment le chêne, le hêtre et les panneaux de fibre.

Les facteurs suivants augmentent le risque de problèmes respiratoires :

• Extracteur de poussière non raccordé lorsque vous sciez du bois
• Extraction de poussière insuffisante causée par des filtres d'évacuation sales

Étiquettes sur l'appareil

On trouve les diagrammes suivants sur l'outil :

Lire la notice d'instructions avant toute utilisation.

Porter un dispositif de protection auditive.

Porter un dispositif de protection oculaire.

Point de transport

EMPLACEMENT DE LA DATE CODÉE DE FABRICATION (FIG. 2)

La date codée de fabrication (A5), qui comprend aussi l'année de fabrication, est imprimée sur le boîtier.

Exemple :

2012 XX XX

Année de fabrication

Contenu de l'emballage

Ce carton comprend :

1 Scie partiellement assemblée
2 Clé hexagonale 4/6 mm
1 Lame de scie TCT de 216 mm
1 Fixation de matériau
2 Buses d'extraction de poussière (option pour DW770)
1 Manuel de l'utilisateur
1 Dessin éclaté
- Vénifier que l'appareil et ses pièces ou accessoires n'ont pas été endommagés lors du transport.
- Prendre le temps de fire attentivement et comprendre ce manuel avant toute utilisation de l'appareil.

Description (fi g. 1, 2, 9)

AVERTISSEMENT : Ne jamais modifier l'appareil électrique ou aucun de ses composants. Il y a risque de dommages corporels et matériels.

a. Interrupteur Marche/Arrêt
b. Levier de déverrouillage de la tête
c. Poignée de transport
d. Carter fixe supérieur
e. Bride externe
f. Boulon de lame
g. Carter de lame inférieur
h. Lame
i. Verrou de guide coulissant

j. Plateau fixe

k. Insert

I. Bras d'onglet

m. Verrou d'onglet

n. Plateau tournant/bras d'onglet
o. Graduation d'onglet
p. Guide coulissant
q. Buse d'extraction de poussière (option pour DW770)

r. Verrouillage de chariot

s. Crochet de verrouillage de la tête
t. Manette de serrage de chanfrein
u. Graduation de chanfrein
v. Orifices de montage sur établi
w. Bouton de serrage
x. Barres de chariot

y. Tête de scie
z. Clés hexagonales
aa. Bride de câble
ob. Câble
cc. Variateur de vitesse (DW771 uniquement)
dd. Orifice de cadenas
ee. Bouton de dépassement
ff. Poignée de transport (gauche et droite)
gg. Bride Interne
kk. Fixation de matériau

hh. Plaque de bout de plateau

ii. Rails de guidage
jj. Plaque de support de matériau
II. Butée orientable

mm. Socle réglable 760 mm (hauteur max.)

nn. Pied

oo. Butée de longueur pour pièces courtes (à utiliser avec les rails de guidage [ii])
pp. Table à rouleaux
qq. Tubes à poussière

rr. Raccord triple

UTILISATION PRÉVUE

Votre scie à onglet à coupe transversale DEWALT a été conçue pour une découpe professionnelle du bois, des produits du bois et des plastiques. Elle va vous permettre de réaliser des opérations de découpe croisée, en biseau et des coupes d'onglet facilement, avec précision et en toute sécurité.

Cet appareil est conçu pour l'utilisation avec une lame au carbure de 216 mm de diamètre nominal.

NE PAS utiliser ces outils en milieu ambiant humide ou en présence de liquides ou de gaz inflammables.

Ces scies à onglet sont des outils électriques professionnels.

NE PAS les laisser à la portée des enfants. Une supervision est nécessaire auprès de tout utilisateur non expérimenté.

AVERTISSEMENT ! N'utilisez pas la machine pour d'autres applications que celles prévues.

• Ce produit n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacité physiques, sensorielles ou mentales sont réduites ou qui manquent d'expérience ou d'aptitudes, sauf si ces personnes sont surveillées par une autre personne responsable de leur sécurité. Ne jamais laisser les enfants seuls avec ce produit.

Sécurité électrique

Ce moteur électrique a été conçu pour fonctionner sur une tension unique. Vérifier systématiquement que la tension du secteur correspond bien à la tension indiquée sur la plaque signalétique.

Cet outil à double isolation est conforme à la norme EN 61029 ; un branchement à la terre n'est donc pas nécessaire.

Si le câble doit être remplacé, le faire changer par un réparateur agréé ou un électricien qualifié.

L'utilisation des câbles suivants est obligatoire :

CH Toujours utiliser la fiche prescrite lors du remplacement du câble d'alimentation.

Type 11 pour la classe II

Type 12 pour la classe I

(Conducteur de terre) - outils

CH En cas d'utilisation à l'extérieur, connecter les outils portatifs à un disjoncteur FI.

Utilisation d'une rallonge

Si une rallonge s'avère nécessaire, utiliser une rallonge à trois fils homologuée et compatible avec la tension nominale de cet outil (se reporter à la section Caractéristiques techniques). La section minimale du conducteur est de 1,5 mm ^2 pour une longueur maximale de 30 m.

En cas d'utilisation d'un dévidoir, dérouler systématiquement le câble sur toute sa longueu

MONTAGE

AVERTISSEMENT : pour réduire tout risque de dommage corporel, arrêter l'outil et débrancher l'appareil du secteur avant d'installer ou retirer tout accessoire, avant tout réglage ou changement de configuration ou lors de réparations. S'assurer que la gâchette est bien en position d'ARRÊT. Un démarrage accidentel pourrait causer des dommages corporels.

Déballage

Le moteur et les carters de protection sont assemblés d'usine sur la base.

Bride de câble (fi g. 7)

Insérez le câble (bb) dans la bride de câble (aa). Laissez assez de jeu pour que la tête de scie se déplace librement, puis resserrez la bride à l'aide de sa vis.

Installation sur établi (fi g. 2)

1. Des trous (v) ont été prévus sur les quatre pieds pour faciliter l'installation sur un établi. Ces trous peuvent recevoir différentes tailles de boulons. Optez pour l'une des dimensions proposées, l'utilisation des deux est superflue. Arrimez solidement la scie pour en prévenir tout mouvement.

Pour faciliter son transport, l'outil peut être fixé sur une planche en contreplaqué de 12,5 mm ou plus qui pourra être par la suite arrimée à votre support de travail ou transportée sur d'autres lieux de travail puis arrimée.

1. Lors de l'installation de votre scie sur contreplaqué, assurez-vous que les vis de montage ne dépassent pas de la surface du bois. Le contreplaqué doit être posé bien à plat sur l'établi. Pour fixer la scie à toute surface de travail, utilisez seulement les saillies de fixation au niveau des trous de vis. Le fait d'utiliser tout autre point pourrait interférer avec le bon fonctionnement de la scie.
2. Pour prévenir tout grippage ou imprécision, assurez-vous que la surface de montage n'est pas déformée ou inégale. Si la scie est bancale, placez une cale sous l'un de ses pieds pour la stabiliser.

Installation de la lame (fi g. 1, 8 à 10)

SSEMENT : pour réduire tout risque de dommage corporel, arrêter l'outil et débrancher l'appareil du secteur avant d'installer ou retirer tout accessoire, avant tout réglage ou changement de configuration ou lors de réparations. S'assurer que la gâchette est bien en position d'ARRÊT. Un démarrage accidentel pourrait causer des dommages corporels.

AVERTISSEMENT : les dents d'une lame neuve sont très acérées et peuvent être dangereuses.

AVERTISSEMENT ! notez que la lame de la scie doit être remplacée uniquement selon la procédure décrite. N'utilisez que les lames de scies spécifiées dans la Caractéristiques techniques (le modèle DT4320 est conseillé)

1. Insérez la clé hexagonale de 6 mm (z) dans l'emplacement opposé de la lame de scie et maintenez-la (fig. 8).
2. Desserrez le boulon de lame (f) en tournant vers la droite. Retirez le boulon de lame (f) et la bride externe (e).
3. Appuyez sur le levier de déverrouillage de la tête/carter inférieur (b) pour relever le carter de lame inférieur (g) et retirez la lame (h).
4. Installez la nouvelle lame sur l'épaulement prévu sur la bride Inteme (gg) en vous assurant que les dents sur les bords inférieurs de la lame sont orientées vers le guide (côté opposé à l'opérateur).
5. Replacez la bride externe (e), en vous assurant que les fixations (ss) sont installées correctement de chaque côté de l'axe du moteur.
6. Serrez le boulon de lame (f) en tournant dans le sens inverse des aiguilles d'une montre et en maintenant la clé hexagonale de 6 mm (z) engagée avec votre autre main (fig. 10).

RÉGLAGES

SSEMENT : pour réduire tout risque de dommage corporel, arrêter l'outil et débrancher l'appareil du secteur avant d'installer ou retirer tout accessoire, avant tout réglage ou changement de configuration ou lors de réparations. S'assurer que la gâchette est bien en position d'ARRÊT. Un démarrage accidentel pourrait causer des dommages corporels.

Votre scie à onglet à été parfaitement réglée en usine. Si, suite au transport, à la manutention ou pour toute autre raison un réglage s'imposait, suivre la procédure ci-après. Une fois ces réglages effectués, la précision devrait perdurer.

Réglage des barres de chariot pour une profondeur de coupe constante (fi g. 1, 2, 11, 12)

La lame doit fonctionner à une profondeur de coupe constante sur l'ensemble de la longueur d'établi et ne peut entrer en contact avec

l'établi à l'arrière de la fente ou à l'avant du bras rotatif. Dans ce but, les barres de chariot doivent rester parfaitement parallèles à l'établi lorsqu'on appuie à fond sur la tête de scie.

1. Appuyez sur le levier de déverrouillage de la tête/carter (b) (fig. 1).
2. Repoussez à fond la tête de scie en position arrière puis mesurez la hauteur du plateau tournant (n) à la partie inférieure de la bride externe (e) (fig. 11).
3. Desserrer le verrouillage de chariot de la tête de scie (r) (fig. 2).
4. En maintenant la tête de scie pleinement enfoncée, tirez la tête complètement vers l'arrière.
5. Mesurez à nouveau la hauteur indiquée en figure 11. Les deux valeurs doivent être identiques.
6. Si un réglage s'avère nécessaire, procédez comme suit (fig. 12) : a. Dévissez le contre-écrou (tt) du dispositif de fixation (uu) sous la buse d'extraction de poussière supérieure (q) et réglez la vis (v v) comme requis en progressant lentement.

b. Revissez le contre-écrou (tt)

AVERTISSEMENT : vérifier systématiquement que la lame ne touche pas l'établi à l'arrière de la fente ou à l'avant du bras rotatif en positions de chanfrein 45° et verticale à 90°. Ne pas mettre l'outil en marche sans avoir effectué cette vérification.

Réglage du guide (fi g. 13)

Desserrez le verrou de guide coulissant (i) vers la gauche. Déplacez le guide coulissant (p) pour qu'il ne soit pas sur le chemin de la lame, puis resserrez le verrou de guide en le vissant vers la droite.

Vérifi cation et ajustage de la lame avec le guide (fi g. 2, 14, 15)

1. Desserrez le verrou d'onglet (m).
2. Appuyez avec le pouce sur le bras d'onglet (l) et tirez le verrou d'onglet (m) pour libérer le plateau tournant/bras d'onglet (n).
3. Faites pivoter le bras d'onglet jusqu'à ce que le verrou se trouve en position d'onglet 0°.
4. Rabattez la tête et verrouillez-la dans cette position à l'aide du bouton de serrage (w).
5. Vérifiez que les deux marquages 0° (ww) sur la graduation d'onglet (o) sont à peine visibles.
6. Appliquez une équerre (xx) contre le côté gauche du guide (p) et la lame (h).

AVERTISSEMENT : ne pas mettre les pointes des dents en contact avec l'équerre.

1. Si un réglage s'impose, procédez comme suit :

a. Dévissez les vis (yy) puis déplacez l'ensemble échelle/bras d'onglet vers la gauche ou la droite jusqu'à ce que la lame se trouve à 90° du guide comme déterminé par l'équerre (fig. 14).

b. Revissez les vis (yy).

Vérifi cation et ajustage de la lame avec l'établi (fi g. 16–19)

1. Desserrez la manette de serrage de chanfrein (t) (fig. 16).
2. Poussez sur la tête de scie vers la droite pour vous assurer qu'elle est totalement verticale puis resserrez la manette de serrage de chanfrein.
3. Appliquez une équerre (xx) contre le plateau et une autre contre la lame (h) (fig. 17).

AVERTISSEMENT : ne pas mettre les pointes des dents en contact avec l'équerre.

1. Si un réglage s'impose, procédez comme suit :

a. Desserrez la manette de serrage de chanfrein (t) puis tournez la vis de butée de réglage vertical (zz) vers la droite ou la gauche jusqu'à ce que la lame soit à 90° du plateau comme déterminé par l'équerre.

b. Si l'index de chanfrein (a1) ne pointe pas sur le zéro de la graduation de chanfrein (u), dévissez les vis (a2) qui arriment l'échelle puis déplacez-la selon les besoins.

Vérifi cation et ajustage de l'angle de chanfrein (fi g. 1, 18, 19)

Le dépassement de chanfrein permet à l'angle maximum de chanfrein d'être ajusté à 45° ou 48° selon les besoins.

• Gauche = 45°

• Droit = 48°

• Assurez-vous que le bouton de dépassement (a3) est bien sur la position gauche.

• Desserrez la manette de serrage de chanfrein (t) et déplacez la tête de scie vers la gauche.
• Cela correspond à la position de chanfrein 45°.
• Si un réglage s'avère nécessaire, tourmez la vis de butée (a4) vers la gauche ou la droite jusqu'à ce que l'index (a1) indique 45°.

AVERTISSEMENT : Il peut arriver que les rainures du carter soient encrassées. Utiliser un bâtonnet ou de l'air comprimé à basse pression pour les nettoyer.

Avant toute utilisation

AVERTISSEMENT :

- Installer la lame de scie appropriée. Ne pas utiliser de lames excessivement émoussées. La vitesse de rotation maximale de l'outil ne peut excéder celle de la lame de scie.

• Ne pas tenter de couper des pièces trop petites.
• Veiller à ce que la lame puisse couper librement. Ne pas forcer l'outil.
  • Veiller à ce que le moteur fonctionne à plein régime avant de commencer à couper.
• S'assurer que tout bouton de verrouillage ou manette de serrage est bien serré.
• Arrimer bien la pièce à travailler.
• Bien que cette scie coupe le bois et de nombreux matériaux non ferreux, les instructions d'utilisation suivantes se rapportent uniquement à la coupe du bois. Les mêmes directives sont applicables à d'autres matériaux. Ne pas découper des matériaux ferreux (à base de fer et d'acier) ou de maçonnerie avec cette scie ! Ne pas utiliser de disques abrasifs !
• Utiliser systématiquement l'insert. Ne pas utiliser l'appareil si la largeur du trait de scie de l'insert est supérieure à 10 mm.
• Le fait d'installer la pièce à travailler sur un morceau de bois augmentera les capacités de sciage de 300 mm.

FONCTIONNEMENT

Instructions d'utilisation

AVERTISSEMENT : respectez toujours les consignes de sécurité et les règlements en vigueur.

SSEMENT : pour réduire tout risque de dommage corporel, arrêter l'outil et débrancher l'appareil du secteur avant d'installer ou retirer tout accessoire, avant tout réglage ou changement de configuration ou lors de réparations. S'assurer que la gâchette est bien en position d'ARRÊT. Un démarrage accidentel pourrait causer des dommages corporels.

L'attention des utilisateurs situés au Royaume-Uni est attirée sur la

« Réglementation des machines à travailler le bois de 1974 » et ses amendements ultérieurs.

Assurez-vous que la machine est placée de manière à favoriser une position ergonomique en termes de hauteur de table et de stabilité. L'emplacement de la machine doit être choisi afin que l'opérateur possède une bonne vue d'ensemble et suffisamment d'espace libre autour de la machine pour permettre la manipulation de la pièce sans restrictions.

Pour réduire les effets de vibration, assurez-vous que la température ambiante n'est pas trop froide, que la machine et l'accessoire sont bien entretenus et que la taille de la pièce est adaptée à cette machine.

Mise en marche et arrêt de l'appareil (fi g. 1)

Un orifice (dd) est prévu dans l'interrupteur marche/arrêt (a) pour y insérer un cadenas et verrouiller l'outil.

1. Pour mettre l'outil en marche, appuyez sur l'interrupleur marche/arrêt (a).
2. Pour arrêter l'outil, relâchez l'interrupteur.

VARIATEUR DE VITESSE (DW771 SEULEMENT)

Le variateur de vitesse (cc) permet de prérégler la vitesse sur la plage de vitesse désirée.

Toumez le variateur de vitesse (cc) sur la plage désirée, indiquée par un nombre (1–5).

• Utilisez des vitesses élevées pour scier des matériaux tendres comme le bois.
• Utilisez des vitesses faibles pour scier les bois durs.

Position du corps et des mains

La position correcte du corps et des mains facilitera le travail avec la scie à onglet et assurera précision et sécurité.

AVERTISSEMENT :

• Ne jamais approcher les mains des zones de coupes.
- Ne pas approcher les mains à moins de 150 mm de la lame.
- Maintenir la pièce près du plateau et du guide pendant la coupe. Conserver les mains dans la même position jusqu'à ce que l'interrupteur soit relâché et la lame complètement arrêtée.
- Faire systématiquement un essai (hors secteur) avant d'effectuer la coupe finale pour vérifier la trajectoire de la lame.
- Ne pas entrecroiser les mains.
- Maintenir son équilibre et les deux pieds fermement au sol.
- Alors que le bras de scie se déplace vers la droite ou la gauche, accompagner le mouvement en se tenant légèrement sur le côté par rapport à la lame.

Coupes de base

COUPE DROITE VERTICALE (FIG. 1, 20)

REMARQUE : Employer une lame de scie de 216 mm avec un alésage de 30 mm pour obtenir les capacités de sciage désirées.

1. Libérez et soulevez le verrou d'onglet (m).
2. Engagez le verrou d'onglet (m) en position 0° puis refermez-le.
3. Disposez le bois à couper contre le guide (p).
4. Attrapez la poignée de transport (c) et appuyez sur le levier de déverrouillage de la tête (b) pour libérer la tête. Appuyez sur l'interrupteur à gâchette (a) pour mettre le moteur en marche. Il est recommandé de commencer la coupe près du guide.
5. Abaissez la tête pour permettre à la lame de couper le bois et de pénétrer dans l'insert de plastique (k).
6. Lorsque la tête est complètement abaissée, tirez-la lentement pour terminer la coupe.
7. Une fois la coupe terminée, relâchez l'interrupteur puis attendez que la lame s'arrête complètement avant de ramener la tête dans sa position de repos.

AVERTISSEMENT :

• Il est conseillé de suivre la séquence en sens inverse pour certains types de plastiques.
• Le carter de lame inférieur a été conçu pour se refermer rapidement lorsque le levier (b) est relâché. S'il ne se referme pas en moins d'une seconde, faire réparer la scie par un centre de réparation agréé DEWALT.

FRANÇAIS

COUPE TRANSVERSALE VERTICALE D'ONGLET (FIG. 1, 21)

1. Poussez sur le verrou d'onglet (m). Déplacez le bras vers la gauche ou la droite pour obtenir l'angle désiré.
2. Le verrou d'onglet s'implantera automatiquement à 0°, 15°, 22.5°, 31,62°, 45° et 50° à droite et à gauche. Si un angle intermédiaire est désiré, maintenez fermement la tête puis refermez le verrou d'onglet.
3. Assurez-vous systématiquement que le levier de verrouillage d'onglet est bien verrouillé avant de couper.
4. Procédez comme pour une coupe transversale verticale.

AVERTISSEMENT : pour couper à l'onglet l'extrémité d'un morceau de bois en effectuant une petite découpe, disposer le bois de façon à ce que la découpe soit sur le côté de la lame créant le plus grand angle avec le guide, ex :

onglet gauche, découpe sur la droite

onglet droit, découpe sur la gauche

L'angle de chanfrein peut être réglé de 0° à 48° à gauche. Les chanfreins jusqu'à 45° peuvent être découpés avec le bras d'onglet réglé entre zéro et une position maximale d'onglet à 45°, à droite comme à gauche.

1. Desserrez la manette de serrage de chanfrein (t) puis ajustez le chanfrein comme désiré.
2. Réglez le bouton de dépassement (ee) si nécessaire.
3. Maintenez fermement la tête pour lui éviter de tomber.
4. Resserrez fermement la manette de serrage de chanfrein (t).
5. Procédez comme pour une coupe transversale verticale.

Qualité de coupe

La régularité de la coupe dépend d'un certain nombre de facteurs comme le type de matériau à découper. Lorsque des coupes de qualité supérieure sont requises pour des travaux de moulurage ou autres travaux de précision, une lame affûtée (lame carbure 60 dents) et une vitesse plus lente et régulière produiront les résultats escomptés.

AVERTISSEMENT : S'assurer que le matériau ne glisse pas pendant la coupe, l'arrimer solidement en place. Attendre systématiquement que la lame s'arrête complètement avant de lever le bras de scie. Si de petites fibres de bois sont visibles à l'arrière de la pièce à travailler, appliquer un morceau de ruban adhésif là où la coupe sera effectuée. Scier au travers du ruban puis, une fois terminé, le retirer avec soin.

Blocage de la pièce à travailler (fi g. 3, 25–27)

AVERTISSEMENT : utilisez toujours un étau.

Pour obtenir de meilleurs résultats, utilisez la fixation de matériau (kk) conçue à cet usage.

INSTALLER DE LA BRIDE

1. L'insérer dans le trou situé derrière le guide. La bride (kk) doit être face à l'arrière de la scie à onglets. S'assurer que la rainure sur la tige de serrage est bien insérée dans la base de la scie à onglets. Si la rainure est visible, cela signifi e que la bride est mal fi xée.
2. Tourner la bride de 180 degrés vers l'avant de la scie à onglets.
3. Desserrer la poignée pour monter ou descendre la bride, puis utiliser le bouton de réglage fin pour serrer fermement la pièce

REMARQUE : placer la bride du côté droit de la base pour le biseautage. TOUJOURS EFFECTUER DES ESSAIS À BLANC (SANS ALIMENTATION) AVANT DE RÉALISER VOS COUPES AFIN DE VÉRIFIER LA TRAJECTOIRE DE LA LAME. S'ASSURER QUE LA BRIDE N'OBSTRUE PAS LE MOUVEMENT DE LA SCIE OU DES GUIDES.

Coupes composées (fi g. 23, 24)

Cette coupe est la combinaison d'un onglet et d'une inclinaison. C'est le type de coupe utilisé pour réaliser des cadres ou des boîtes à face inclinée comme illustré en figure 23.

AVERTISSEMENT : si l'angle de coupe varie d'une coupe à l'autre, vérifier que la manette de serrage de chanfrein et le bouton de verrouillage d'onglet sont bien serrés. Ces derniers doivent être resserrés après tout ajustement d'inclinaison ou d'onglet.

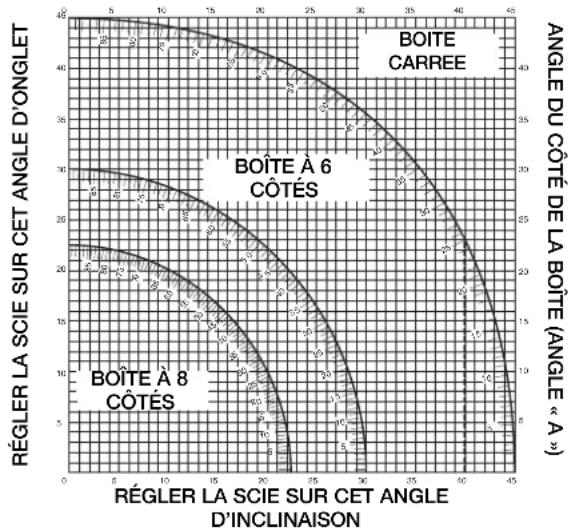

• Le tableau ci-après vous aidera à choisir l'inclinaison et le réglage d'onglet adéquats pour la plupart des coupes d'onglet composées.
• Pour utiliser ce tableau, sélectionnez l'angle «A» (fig. 24) requis pour votre projet puis situez cet angle sur la courbe correspondante du tableau. À partir de là, la ligne verticale sur le tableau déterminera l'angle d'inclinaison correct et la ligne horizontale déterminera l'angle d'onglet.

1. Ajustez alors la scie aux angles prescrits puis effectuez quelques coupes d'essai.
2. Faites aussi des essais au niveau de l'assemblage des pièces.

Exemple : Pour construire une boîte à quatre côtés avec 25° d'angle externe (angle « A ») (fig. 24), utilisez la courbe supérieure droite. Trouvez 25° sur la courbe. Suivez la ligne d'intersection horizontale vers la gauche ou la droite pour déterminer le réglage d'onglet à effectuer sur la scie (23°). De la même façon, suivez la verticale vers le haut ou le bas pour obtenir le réglage d'angle d'inclinaison sur la scie (40°). Faites systématiquement des essais sur des chutes de bois pour vérifier le réglage de la scie.

AVERTISSEMENT : Ne jamais excéder les limites d'onglet composé de 45° d'inclinaison pour un onglet gauche ou droit de 45°.

Support pour pièces courtes ou longues (fi g. 3, 4)

COUPE DE PIÈCES COURTES

Il est conseillé d'utiliser la butée de longueur (oo) pour des pièces courtes pour à la fois couper en série ou pour couper des pièces individuelles à différentes longueurs. La butée de longueur peut seulement être utilisée avec une paire de rails de guidage (en option) (ii).

COUPE DE PIÈCES LONGUES

AVERTISSEMENT : pour réduire tout risque de dommage corporel, soutenir systématiquement les pièces longues.

La figure 3 illustre la configuration idéale pour scier des pièces longues lorsque la scie est utilisée par elle-même (les divers éléments sont en option).

Ces éléments (sauf les pieds et la fixation de matériau) sont requis à la fois du côté entrée et du côté sortie.

• Pieds (nn) (fourni avec un guide d'assemblage).
• Rails de guidage (500 ou 1,000 mm) (ii).
• Socles (mm) pour supporter les rails de guidage. Ne pas utiliser les socles pour supporter la machine ! La hauteur des socles est réglable.

- Plaques de support de matériau (jj)

- Plaque de bout de plateau (hh) pour supporter les rails (aussi pour travailler sur un établi existant).

- Fixation de matériau (kk)

- Butée orientable (II).

1. Disposez votre scie sur les pieds puis installez les rails de guidage.
2. Vissez fermement les plaques de support de matériau (jj) sur les rails de guidage (ii).
3. La fixation de matériau (kk) servira à présent de butée de longueur.
4. Installez les plaques de bout de plateau (hh).
5. Installez la butée orientable (II) sur le rail arrière.
6. Utilisez la butée orientable (II) pour ajuster la longueur de pièces moyennes ou longues. Elle peut être ajustée latéralement ou mise de côté lorsqu'elle n'est pas utilisée.

Dépoussiérage (fi g. 1, 6)

AVERTISSEMENT : chaque fois que possible, connecter un aspirateur à poussières conçu conformément aux normes en vigueur en matière d'émissions de poussières.

Connectez un aspirateur à poussières conçu conformément aux normes en vigueur. La vitesse de l'air du système connecté extérieurement doit être de 20m/s +/- 2 m/s. La vélocité doit être mesurée dans le tube de raccord au point de connexion avec l'outil connecté mais pas en marche.

Un kit poussière est disponible en option (DE7777).

1. Insérez les tubes à poussières (qq) sur les buses (q), le tube le plus long sur la buse supérieure.
2. Connectez les tubes au raccord triple (rr).

Transport (fi g. 1)

AVERTISSEMENT : pour transporter facilement la scie à onglet, la base a été conçue avec deux indentations pour les mains (ff). N'utilisez jamais les carters pour soulever ou transporter la scie à onglet.

1. Pour transporter la scie, réglez la position de chanfrein et d'onglet sur 0°.
2. Appuyez sur le levier de déverrouillage de la tête/carter (b) (fig. 1).
3. Abaissez la tête puis appuyez sur le bouton de serrage (w) (fig. 2).
4. Ramenez la lame de scie en position de repos puis appuyez sur le verrouillage de chariot (r).

MAINTENANCE

Cet outil électrique DEWALT a été conçu pour fonctionner longtemps avec un minimum d'entretien. Le fonctionnement continu et satisfaisant de l'outil dépend d'un entretien adéquat et d'un nettoyage régulier.

SSEMENT : pour réduire tout risque de dommage corporel, arrêter l'outil et débrancher l'appareil du secteur avant d'installer ou retirer tout accessoire, avant tout réglage ou changement de configuration ou lors de réparations. S'assurer que la gâchette est bien en position d'ARRÊT. Un démarrage accidentel pourrait causer des dommages corporels.

AVERTISSEMENT : remplacer toute lame émoussée par une lame neuve affûtée.

Lubrifi cation

Votre outil électrique ne requiert aucune lubrification additionnelle.

Entretien

Avant l'utilisation, vérifiez soigneusement le carter de lame supérieur, le carter de lame inférieur amovible, ainsi que la buse de dépoussiérage pour déterminer s'ils fonctionnent correctement. Assurez-vous que les copeaux, la poussière ou les particules de la pièce ne puissent pas provoquer le blocage de l'une des fonctions.

Si des fragments de pièce se coincent entre la lame de scie et les carters, débranchez la machine de l'alimentation et suivez les instructions fournies à la section Montage de la lame de scie. Retirez les parties coincées et remontez la lame de scie.

AVERTISSEMENT : éliminer poussière et saleté du boîtier principal à l'aide d'air comprimé chaque fois que les orifices d'aération semblent s'encrasser. Porter systématiquement des lunettes de protection et un masque anti-poussières homologués au cours de cette procédure.

AVERTISSEMENT : ne jamais utiliser de solvants ou tout autre produit chimique décapant pour nettoyer les parties non métalliques de l'outil. Ces produits chimiques pourraient en attaquer les matériaux utilisés. Utiliser un chiffon humidifié avec de l'eau et un savon doux. S'assurer qu'aucun liquide ne pénètre dans l'outil ; ne jamais immerger aucune partie de l'outil dans un liquide.

SSEMENT : pour réduire tout risque de dommage corporel, nettoyer régulièrement votre établi.

SSEMENT : pour réduire tout risque de dommage corporel, nettoyer régulièrement le système de dépoussiérage.

Accessoires en option

AVERTISSEMENT : comme les accessoires autres que ceux proposés par DEWALT n'ont pas été testés avec ce produit, leur utilisation avec cet appareil pourrait comporter un danger. Pour réduire tout risque de dommage corporel, seuls des accessoires DEWALT recommandés doivent être utilisés avec cet appareil.

Utilisation de la table à rouleaux (fi g. 3–5)

La table à rouleaux (pp) permet de faciliter la coupe de pièces de bois larges et longues (fig. 5). Elle peut être raccordée à la droite ou à la gauche de la machine. La table à rouleaux requiert l'utilisation de pieds (en option) (fig. 3).

AVERTISSEMENT : monter la table à rouleaux en suivant les instructions fournies avec les pieds.

• Remplacez le support de barres courtes fournies avec les pieds par les rails irréguliers de la table sur le côté où la table va être utilisée.
• Suivez toutes les instructions fournies avec la table à rouleaux.

MODÈLES DE LAMES DE SCIE DISPONIBLES (LAMES RECOMMANDÉES)

Type de lame Dimensions(diamètre x alésage x nb. de dents)		Utilisation
Séries DT4222 40 216x30x24	Utilisation générale,coupe en long et tronçonnage du bois et des plastiques
Séries DT4286 40 216x30x80	TCG à utiliser avecl'aluminium
Séries DT4320 40 216x30x48	ATB pour la coupede précision debois naturels ou synthétiques
Séries DT4350 40 216x30x60	TCG pour la coupeultra précise debois naturels ou synthétiques.

Veuillez consulter votre concessionnaire pour plus d'informations sur les accessoires appropriés.

Respect de l'environnement

Collecte sélective. Ne jetez pas ce produit avec vos ordures ménagères.

Le jour où votre produit DEWALT doit être remplacé ou que vous n'en avez plus besoin, ne le jetez pas avec vos ordures ménagères. Préparez-le pour la collecte sélective.

La collecte sélective des produits et emballages usagés permet de recycler et réutiliser leurs matériaux. La réutilisation de matériaux recyclés aide à protéger l'environnement contre la pollution et à réduire la demande en matière première.

Selon les réglementations locales, un service de collecte sélective pour les produits électriques peut être fourni de porte à porte, dans une déchetterie municipale ou sur le lieu d'achat de votre nouveau produit.

DEWALT dispose d'installations pour la collecte et le recyclage des produits DEWALT en fin de cycle de vie utile. Pour profiter de ce service, veuillez rapporter votre produit à un réparateur autorisé qui le recyclera en notre nom.

Pour connaître l'adresse d'un réparateur autorisé près de chez vous, prenez contact avec votre bureau DEWALT local à l'adresse indiquée dans ce manuel de l'utilisateur. Ou consultez la liste des réparateurs autorisés DEWALT et le panorama détaillé de notre SAV et contacts sur Internet à l'adresse : www.2helpU.com.

GARANTIE

DEWALT est si sûr de la qualité de ses produits qu'il propose à tous les professionnels qui les utilisent, une garantie exceptionnelle. Cette promesse de garantie s'ajoute à vos droits contractuels en tant qu'utilisateur professionnel ou vos droits légaux en tant qu'utilisateur privé, non professionnel, et elle ne peut en aucun cas leur porter préjudices. Cette garantie est valable au sein des territoires des États membres de l'Union Européenne et au sein de la Zone européenne de libre-échange.

• GARANTIE DE SATISFACTION DE 30 JOURS •

Si les performances de votre outil DEWALT ne vous apportaient pas totale satisfaction, retoumez simplement, au point de vente, l'outil accompagné de tous ses composants originaux, dans un délai de 30 jours à compter de sa date d'achat pour son échange ou son remboursement intégral. Le produit devra avoir été soumis à une usure normale. Une preuve d'achat sera exigée.

• CONTRAT D'ENTRETIEN GRATUIT D'UN AN •

Si votre outil DEWALT doit subir un entretien ou une révision dans les 12 mois suivant l'achat, vous avez droit à une intervention gratuite. Cette dernière sera effectuée gratuitement par un centre de réparation agréé DEWALT. Une preuve d'achat sera exigée. Cela comprend la main-d'œuvre. Les accessoires et les pièces détachées sont exclus, à moins d'un défaut de fabrication sous garantie.

• GARANTIE COMPLÈTE D'UN AN •

Si votre produit DEWALT présentait un vice de matériau ou de fabrication dans les 12 mois à compter de sa date d'achat, DEWALT garantit le remplacement gratuit de toute pièce défectueuse ou, à notre entière discrétion, le remplacement gratuit de l'appareil, à condition que :

• Le produit ait été utilisé correctement ;
• Le produit ait été soumis à une usure normale ;
• Aucune réparation n'ait été effectuée par du personnel non autorisé ;
• Une preuve d'achat soit fournie ;
• Le produit soit retourné complet, avec l'ensemble de ses composants originaux.

Si vous souhaitez effectuer une réclamation, contactez votre revendeur ou consultez l'emplacement du centre de réparation agréé DEWALT le plus proche dans le catalogue DEWALT ou contactez le service clientèle DEWALT à l'adresse indiquée dans ce manuel. Une liste des centres de réparation agréés DEWALT et tout détail complémentaire concernant notre service après-vente, sont à votre disposition sur notre site Internet : www.2helpU.com.

a_h =	m/s2	2,1	2,1	2,1
Αβεβαιότητα K =	m/s2	1,5	1,5	1,5
