Tipo de produto	Caixa acústica Hi-Fi coluna (passiva)
Marca	Tannoy
Modelo	Arden
Série	Legacy
Tipo de altifalante	Duplo concêntrico (coaxial) com driver de compressão
Diâmetro do altifalante grave	15 polegadas (381 mm)
Resposta em frequência	40 Hz – 30 kHz (estimativa)
Impedância nominal	8 ohms
Potência admissível (RMS)	150 W
Potência de pico	300 W
Sensibilidade	94 dB (1W/1m)
Dimensões (A x L x P)	1100 x 405 x 350 mm
Peso (por caixa)	40 kg
Acabamento	Folheado de madeira verdadeira (nogueira, carvalho ou similar)
Conectividade	Bornes duplas (compatível com bi-cablagem e bi-amplificação)
Ajustes de agudos	Controles Roll Off (5 posições) e Energy (5 posições)
Acessórios fornecidos	Ligações bifilares (x4), pontas de tapete (x8), pés pivotantes (x8), cera para madeira, tampões de porta
Alimentação	Passiva (necessita de um amplificador externo)
Utilização prevista	Interior, audição Hi-Fi estéreo
Manutenção da caixa	Pano seco ou cera especial sem silicone (cera Tannoy fornecida)
Segurança	Tensão de rede do amplificador; não abrir; evitar humidade e fontes de calor

Perguntas frequentes - Arden TANNOY

Como ligar as minhas caixas acústicas em modo bi-cablagem?

Remova as ligações entre os bornes HF e LF. Conecte dois cabos distintos do amplificador: um para os bornes HF (altas frequências) e um para os bornes LF (baixas frequências). Respeite a polaridade (+ e -) em cada par.

Qual a potência de amplificação recomendada para as Arden?

A potência admissível RMS é de 150 W, com potência de pico de 300 W. Utilize um amplificador de 50 a 200 W RMS por canal para um funcionamento ideal sem distorção.

Como ajustar os controles Roll Off e Energy?

Comece por posicionar os dois controles em LEVEL (resposta linear). Ajuste Energy para modificar o nível global dos agudos (de -3 a +3 dB). Use Roll Off para atenuar ou reforçar as frequências muito altas (5-30 kHz). Faça ajustes subtis com uma fonte musical completa.

Qual a distância mínima das paredes para uma boa imagem estéreo?

Coloque as caixas acústicas a pelo menos 1 m das paredes laterais e a pelo menos 0,5 m da parede traseira para evitar reflexos indesejados e otimizar a profundidade da imagem estéreo.

Como limpar a caixa em madeira?

Use um pano seco e macio. Aplique de vez em quando a cera especial Tannoy fornecida para nutrir a madeira. Evite qualquer produto à base de silicone ou solventes. Não esfregue a grelha ou o defletor laqueado.

Posso usar estas caixas acústicas para home cinema?

Sim, mas são concebidas sobretudo para audição Hi-Fi estéreo. Em home cinema, podem servir como caixas principais, mas necessitam de um subwoofer para frequências inferiores a 40 Hz.

Qual é a garantia e como registá-la?

Consulte as condições de garantia limitada em musictribe.com/warranty. Registe o seu produto online neste site para facilitar eventuais reparações.

O que fazer em caso de danos durante o transporte?

Inspecione imediatamente a embalagem e o conteúdo. Se forem visíveis danos, conserve a embalagem e contacte o transportador e o seu revendedor o mais rapidamente possível.

Como instalar as pontas de desacoplamento?

Aparafuse as pontas nos insertos roscados sob a base da caixa. Ajuste a altura para que a caixa fique estável e as pontas atravessem o tapete até ao chão. Use as bases metálicas fornecidas em pisos delicados.

Posso bi-amplificar com dois amplificadores?

Sim, remova as ligações entre os bornes HF e LF. Use dois amplificadores (ou dois canais separados): um para as baixas frequências (LF) e um para as altas frequências (HF). Certifique-se de usar amplificadores idênticos ou de características semelhantes.

MANUAL DE UTILIZADOR Arden TANNOY

TerminaisMarcados com osimbolo carregam corrente

elétrica de magnitude suficiente para constituir um risco dechoque elétrico. Use apenas cabos de alto-falantes de alta qualidaude complugues TS de 14" ou plugues com trava de torgo préinstalados. Todais as otheras instalacoes e modificações devem ser efetuadas por pessoas Qualifiedas.

Este sibbolo,onde quer que o encontrar,alerto para a leitura das instruções de

manuseamento que accompaniesham o equipamento. Por favor leia o manual de instruções.

Atença

De forma a diminuiro risco deCHOquelectrico,ao

remove a cobertura (ou a sequao deTRS).
Noa existem peças substituiveis por parte do Utilizador no seu interior. Para esseefeito recorrer a um technician qualificado.

Atença

Para reduzir o risco de incendios ou choques

eléctricos o aparelho não deve ser exposto à chuva nem à humidade. Àlem disso, não deve ser sujeito a salpicos, nem devem ser colocados em cima do aparelho objectos contentso liquidos, tais como jarras.

Atença

Estas instruções de operação devem ser realizadas, em

exclusivo, por&Tecnicos de assistencia
qualificados. Para evitar choques electricos
nao proceda a reparacoes ou intervenções,
que nao as indicaas nas instruções de

operação, salvo se possuar as quali-fações necessarias. Para evitar choques electrolycos não proceda a reparações ou intervenções, que não as indicações nas instruções de operação. Só o deverá fazer se possuar as qualificações necessarias.

1. Leia estas instruções.
2. Guarde estas instruções.
3. Preste atenção a todos os avisos.
4. Siga todas as instruções.
5. Não utilize este dispositivo perto de água.
6. Limpe apenas com um pano seco.
7. Não obstrua as entradas de ventilação. Instale de acordo com as instruções do fabricante.
8. Não instale perto de quaisquer fontes de calor tais como radiadores, bocas de ar quente, fogões de sala ou outros aparelhos (incluindo amplificadores) que produzam calor.
9. Não anule o objectivo de segurar das fichas polarizadas ou do tipo de ligação à terra. Uma FHA polarizada dispoe de das palhetas sentido uma maior larga do que a outra. Uma FHA do tipo ligação à terra dispoe de das palhetas e um terreiro dente de ligação à terra. A palheta larga ou o terreiro dente são fornecidos para sua segurarça. Se a FHA fornecida não encaixar na sua tomada, consulte um electricista para a substituição da tomada obsoleta.
10. Proteja o cabo de alimentacao de
    psadelas ou apertos, especialmente
    nas fichas, extensions, e no local de
    saida da unidade. Certificque-se de
    que o cabo eletrico está protegado. Verificque particulamente nas fichas, nos
    receptaculos e no punto em que o cabo sai do aparelho.
11. O aparecido tem de estar sempre conectado à rede électrique com o conductor de proteção intacto.
12. Se utilizes una ficha de rede principal ou una tomatoes de aparellos para desligar

1. Utilize apenas ligações/assistórios espécificados pelo fabricante.

1. Utilize開放s com o carrinho, estrutura, tripé, suporte, ou mesa asignados ao tempo.

fabricante ou vendidos com o dispositorio.
Quando utilize um carrinho, tenha cuidado ao mover o Conjunto carrinho/dispositivo para fazer danos provocados pelà terpidação.

1. Desligue este dispositoivo durante as trovoadas ou quando não forutilizando durante longos periodos de tempo.

2. Qualquer tipo de reparacao deve ser sempre efectuado por pessoal qualificado. E necessaria uma reparacao sempre que a unidade tiver sido de alguma forma danificada, como por exemple: no caso do cabo de alimentacao ou ficha se encontraram danificados; na eventualidade de liquido ter sido derramado ou objectos terem caido para dentro do disposicao; no caso da unidade ter estado exposta a chuva ou a humidade; se esta nao funcar normalmente, ou se tiver caido.

1. Correcta eliminação deste* produço: este símbolo indica que o produit não deve ser eliminado

juntamente com os resíduos domesticos, segundo a Direiva REEE (2012/19/EU) e a leiisagem Nacional. Este produit deverá ser levado para um centro de recolha licenciado para a reciclagem de resíduos de equipamentos电子icos e electrónicos (EEE). O tratamento Incorrecto de此种o de resíduos pode ter um eventual impacto negativo no ambiente e na saude humana devo a substancias potencialmente perigosas que está geralmente associadas ao EEE. Ao mesmo tempo, a sua collaborationa para a eliminação

correcta deste produit irá contribuiar para a utilizesçao eficiente dos recursos naturais. Para mais informacao acerca dos locais onde poder deixar o seu equipamento usado para reciclagem, é favor contactar os serviceos municipais locais, a entida de gestao de residuos ou os serviceos de recolha de residuos domesticos.
18. Nao instale em lugares confinados, tais como estantes ou unidas similares.
19. Não colque fontes de chama, tías como velas acases, sobre o aparenho.
20. Favor, obedecer os aspectos ambientais de descarte de bateria. Baterias devem ser descartadas em um punto de coletas de baterias.
21. Esse aparelho pode ser uso em climas tropicais moderados até 45^

LEGAL RENUNCIANTE

O Music Tribe não se responsabiliza por perda algumas que possa ser sobrida por qualquer pessoas que pode, sera de maneira completeness ou parcial, de qualquer descrição,ografia, ou declaracao aquicontidas. Dados tecnicos, aparências e outras informacoes está sujeitas a改动acoes sem avis previo. Todas as marcas são propriedade de seures respectivos donos. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone, Aston Microphonese Coolaudio sao marcas ou marcas registradas do Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Todos direitos reservados.

GARANTIA LIMITADA

Para obter os termos de garantia aplicáveis e condições e informações adiconíais a respeito da garantia limitada do Music Tribe, favor verficar detalles na integra atraves do website.

Attenzione

A música é uma forma de arte que precise ser experimentada em toda sua beleza, detalles e nuances, sem a minorização que pode desviar instantanamente sua essência mais pura. Um design de altifalante Verdadeiramente excelente permitte que o Sistema de altifalantes se retire da paisagem sonora e aparece a música de uma forma que o envolve da mesma forma que uma表現ação ao vivo. Na这几个 de 1970, Tannoy criou uma gama de monitores que mudou para sempre a forma como os engenheiros de estudo e os audiófilos escholiam experimentar audio de alta qualidade. A série Tannoy HPD rapidamente se tornou uma das caixas de som Hi-Fi mais queridas de todos os tempos.

Mais do que apenas uma homenagem ao seu antecessor, o alto-falante Hi-Fi Dual Concerto Series Legacy eleva acreda mais a herança do HPD Tannoy de desempenho exceptionally transparente para meio da implementação de novos drivers e componentes aprimorados - Tecnologia que não está disponível na epoca. Simplificando, a série Legacy oferece desempenho lendario de HPD para uma nova geração de acontecimentos para musica.

Desempacotar

Examine todas as peças do material de embalagem e inspeçione a caixa para ver se há sinais de danos externos. Sehouver evidência de danos excessivos na embalagem e danos resultantes no alto-falante, informe a transporte da e fornecedor imeditamente. Sempre mantenha a embalagem nessas circunstancias para exames subsequentes.

Verifique o conteudo do pacote de acessos para o par de alto-falantes da segunte forma:

• Links bi-wire (x4)
• Picos de carpete (x8) - Arden e Cheviot apenas
  Pes giratorios (x8) - Arden e Cheviot apenas
  Pés de borracha de impacto (x4)-apenas Eaton
  Lata de cera de madeira (x1)
  Saco de tampões de tubo de espuma de borracha
• Documentação do Guia de início rápido

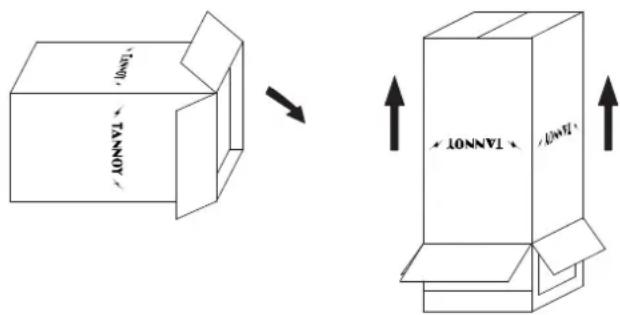

  Desaperte o fundo da caixa. Dobre as folhas de

Vire a caixa e o alto-falante de modo que o gabinete fique no chao dentro da caixa. Levante a caixa para revelar o alto-falante.

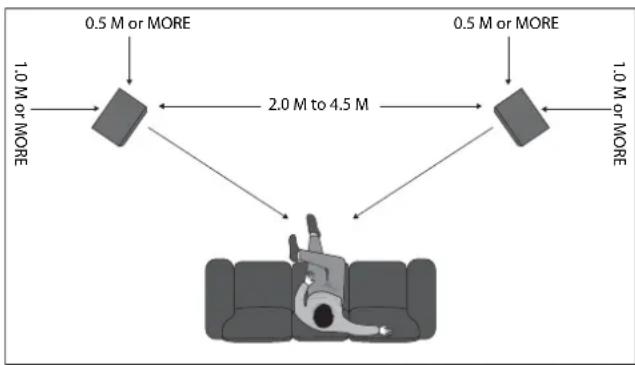

Posicionamento

Posicao os alto-falantes de forma que a posicao de audicao favorita fique a proximadamente 15^ dos eixos dos gabinetes. Os eixos de ambos os gabinetes devem se cruzar em um ponto ligeiramente à fronte da posicao de escuta. Lembre-se de que a proximidade dos alto-falantes com paredes e cantos afetar o som. Provavelmente, alguma experimentacao sera necessaria paraaabrar a profundidade da imagem estereo e a qualidaddo som de baixa frequencia. Perto de posicao de parede e cantos de salas tem o efeito deLERMatar a energia do som de frequencia muito baixa. Paredes adjoiningentes reflexivas poderm perturbar a imagem estereo, causando reflexos indesejados.

A fim de experimentar o melhor desempenho acústico e realizar totalmente suas capacidades exceptionais de profundidade de imagem estéreo, os alto-falantes devem ser usados idealmente a pelo menos 1 m de qualquer parede lateral ou superficie reflexiva e pelo menos 0,5 m de umaparede traseira.

Inserções são fornecidas na base dos alto-falantes para espíguões que foramecem estendência Tmaxima. As pontas fornecidas vem ser aparafasadas na base dos alto-falantes. quando o alto-falante é instalado na posão vertical, os espinhos vem passar entre a trama do carpete e entra em controle com o chão.

Ajuste os espigões para obter estabilitadé maxima e aperte as porcas de travamento com firmeza, mas sem usar fora inadeva.

Para pisos de madeira polida e outras superficies delicadas, copos de metal são fornecidos para serem colocados sob as pontas.

Conexão

Consulte a�� de especificações do produto este novo manual, poi minha claramente a faixa de potência aceitavel para amplífador compatível com seu's alto-falantes. Como acontece com todos os sistemas de alto-falantes, o controle de energia é umautersa da capacidadeTERMICA da bobina de voz. Deve-se fazer cuidado para evaporar sobrecarga de qualquer amplífador, poi isso causar sobrecarga de saida, resultando em 'corte' ou distorção no sinai de saida. Isso podecause danos ao alto-falantes se for feito por um longo periodo.Geralmente, um amplífador de alta potência que está funconando intensamente,mas sem distorção, representar menos risco de danos ao alto-falante do que um amplífador de baixa potencia recorte continuamente. Lembre-se也是非常 de que um amplífador de alta potencia rodando com menos de 90% da potencia de saida geralmente soa muito melhor do que um exemple de potencia inferior lutando para atingir 100%

Sempre use a melhor qualidade de cabo disponible dentro do seu orçamento. Sinais de audio de alta qualidade que passam do amplificador para o alto-falante são incomuns em suas demandas no cabo. A ampla faixa dinária e as informações de largura de banda ampla devem coexistir com a capacidade de transmitir但现在es de pico deleo menos 10 amperes, sem incorrer em qualquer perdou ou prejuizo do sinal. Recomendamos que você sempre mantenha a comprimento do cabo para cada alto-falante. Lembre-se de que a construcao do cabo pode afetar a qualidade do som, portanto, esta preparado para fazer experiencias para encontrar um cabo adequado ao seu ouvido eSYSTEMA de audio.

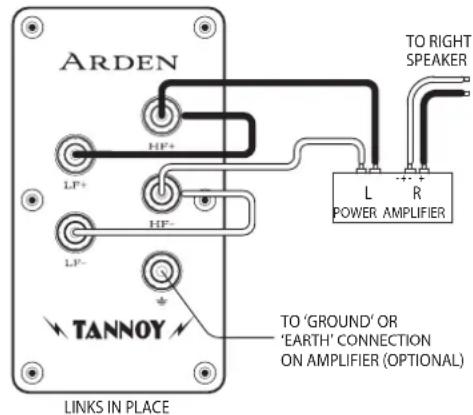

Modo De Fio Unico

Primeiro, conecte o terminal HF + ao terminal LF + e o terminal HF- ao terminal LF-, usingo os links fornecidos no pacote de acessories. O terminal positivo (mais) no canal esquerdo do amplificador (marca com + ou vermelho) deve ser connectado ao terminal HF positivo no alto-falante esquerdo. O alto-falante esquerdo e o da esquerda quando você olha para o par estéreo da sua posção de escuta. O terminal negativo (menos) no canal esquerdo do amplificador (marca - ou colorido em preto) deve ser connectado ao terminal HF negativo no alto-falante esquerdo.

Repita este processo de conexão para o alto-falante direito. Lembre-se de que o positivo (+ ou vermelho) do amplificador deve ser conectado ao positivo (+ ou vermelho) do alto-falante e o negativo (- ou preto) ao negativo. SeLECTIONA uma fonte de sinal, como um CD player, lique o amplificador e aumente lentamente o controle de volume para verficar se osdoes alto-falantes está reproduzindo informacoes de graves e agudos.

Earth Connection:

Para Para fazer quando mais não desempenho, use um cabo de alto-falante blindado ou com tela para reduzir a interferencia de radiofrequencia indesejada. A terminacao de blindagem deve ser connectada ao terminal de aterramento (verde) no alto-falente e ao aterramento ou conexao de aterramento no amplificador. Alternativamente, se você não estiver usingo um cabo de alto-falante blindado, mas deseja utilize a instalação de aterramento, colocque um uniquo cabo entre o alto-falante e os TERMINais de aterramento do amplificador.

Observe no modo bi-wire que os cabos de link não devem ser usados. Os melhores resultados são obtidos com um cabo de alto-falante bifilar especialmente projetado.

Se o seu amplíficator não estiver equipado com daß conjuntos de terminais de fazer, tora o Left LF + (positivo) e o Left HF + (positivo) juntos na extremidade do amplíficator dos cabos. Conecte-os a o terminal positivo do canal esquerdo do amplíficator marcado + (mais) ou colorido em vermelho. Tora os cabos esquerdo LF- (negativo) e HF- (negativo) juntos e conecte-os ao terminal negativo do canal esquerdo do amplíficator marcado - (menos) ou de cor preta.

Na extremidade do alto-falante, conecte os cabos rotulados Left LF + e Left LF- aos terminais LF do alto-falante esquerdo, certificando-se de observar as markacoes de polaridade no revestamento do cabo. Em seguida, conecte o HF + esquerdo e o HF- esquerdo aos terminais HF do mesmo alto-falante.

Repita este processo para conectar o alto-falante direito a fazer do canal direito do amplificador, mais uma vez garantindo que a polaridade esteja correta.

A bi-amplificacao estende o principo da bi-cablagem um estaggio adiante. Nesta opso de conexao, amplificadores de potencia separados sao usados para sinais graves e agudos em cada alto-falante. Quatro amplificadores mono (ou bois estereo) do mesmo tipo sao necessarios para um par de alto-falantes estereo.

Se foram usados bois amplificadores estéreo, é recomendado que um amplificador forneça informações de graves para os alto-falantes esqueço e direito o除外, as informações de agudos. É importante não usar os cabos de ligação no poinel de terminais, caso contrário, poder ocorrir danos ao amplificador.

Ajuste de agudos

Cada alto-falante está equipado com bois controles localizados no defletor frontal abaixo da grade removivel. Esses blocos de chave de alta corrente são rotulados como ROLL OFF e ENERGY. Els podem ser uso para compensar as caracteristicas acústicas variadas das salas de audicao. Os controles devem ser ajustados com os controles de tom do amplificado na posicao 'plana' ou não compensada. Cada alto-falante deve ser ajustado individualmente. Girar o controle de equilibrio do amplificado, para selectionar primaryo um alto-falante e(before o除外, consuege也是如此 mais fácilmente.

0 controle de energia tem cinco posições. Elé permette que a saida daunities de compreção de alta frequência está AUGmenteada ou diminuéda posicao linear ou 'plana' em uma banda de frequência de aproximatelyamento 1 kHz a 27 kHz. O controle Roll Off tem cinco posições (+2, nivel, -2, -4 e -6 dB por oitava) e fornece ajuste em frequências extremamente altas de 5 kHz a 30 kHz.

O controle Energy tem um efeito shelving, quando o controle roll off aumenta ou diminui a inclinação da responça de alta frequência extrema. A responça mais plana e linear do alto-falante sera obtida com os dos controles na posicao LEVEL, eessa posicao deve ser usada para os testes iniciais de audiacao. Se a qualidade geral do som de alta frequencia(PC)pcereu mucho proeminente, as posicao -1,5 ou -3 para o controle de energia devem ser tentadas. Se o som(PC)PCerecer moderado na regiao dos agudos, as configuracoes +1.5 ou +3 podem ser preferidas. Uma vez que a configuração de controle de energia tenha sido estabelecida, o controle Roll Off pode ser ajustado para reduzir ou aumentar ligeiramente o conteudo de alta frequencia extrema, se necessario.

Lembre-se de que as mudanças que poder ser feitas movendo os 控roles de uma posicao para outras são=sutis. Eles poder não ser fácilmente ouvidos se o material do programa tiver muito pouco conteudo em faixa de freqencia em consideracao. Escolha a uma pena musical bem equilibrada com um espectro completeness do som. A configuração correta sera encontrar quando os alto-falantes não estiverem mais eles e apenas a execucao musical for ouvida.

Cabinet Care

O gabinete é acabado de acordo com os padrões exigentes, utilizing molduras de MADEira macácia cuidadosamente selecionadas e folheados de MADEira real correspondentes. Àmadeira deve ser limpa abenças com um pano seco ou com uma leve aplicação de polidor de molestes sem silicone de qualidade, como a cera Tannoy especializada fornecida na embalagem de acessórios. Cuidado para não polar o tecido da grade ou o defletor frontal lqueado.

Em comum com todos os@moleis demadeira macia, aexposicao a extremos de calor, frio e umida valiavel fara com que a madeira ceda ligeiramente. Portanto, é recomendado que o alto-falante sera protegado contra extremos ambientais para proteger contra qualquer occurrcencia. Qualquer造血ira mudar de cor quando submetida ao conteudo de UV da luz ambiente e secar com o tempo, dai a necessidade de "alimentar" a造血ira com a cera forneada periodicamente.

Introduzione

Outras Informacoes Importantes

1. Registre-se online. Por favor, registre seu novo equipamento Music Tribe logo après a compra visitando o site musicitribe.com Registrar sua compra usingothersimpliculosonline nos ajuda a processorseuspedidosde reparos com maiorrapidezeficiencia.Alemdisso, leiassostermosecondicoesdegarantia, caso seja necessario.

2. Funcionamento Defeituoso.

Casou forncedor Music Tribe nao esteja localzado nas proximidades, você podekatar um distribuidor Music Tribe para o seu pais listedo abaiox de "Suporte" em musictribe.com. Se seu pais não estiver na lista, favor checar se seu problema pode ser resolvido com oourdso "Suporte Online" que tambem pode ser achado abaiox de "Suporte" em musictribe. com.Alternativamente,favor enviar um solicitacao de garantia online em musictribe. com ANTES da devolucao do produits.

1. Ligações. Antes de ligar a unidade à tomada, asseguire-se de que está a utilizes a voltagem correcta para o Modelo em quistão. Os fusiweis com defeito terao de ser substituídos, sem qualquer exception, por fusiweis do mesmo tipo e corrente nominal.
