MANUALE UTENTE Arden TANNOY

I terminali contrassegnati da quello simbolo

conducono una corrente elettrica di magnitudine sufficiente a costituire un rischio di scossa elettrica. Utilizzare solo cavi per altoparlanti professionali di alta qualita con jack sbilanciati da 6,35mm. o connettori con blocco a rotazione. Tutte le altre installationi o modifiche devono essere eseguite esclusivamente da personale qualificato.

Attenzione

Questo symbolo, ovunque appaia, awerte della

presenta di una tensione pericolosa non isolata all'interno dello chassis, tensione che puo essere sufficiente per costuire un rischio di scossa elettrica.

Attenzione

Questo symbolo, ovunque appaia, segnalal importanti

istruzioni operative e di manutenzione nella documentazione allegata. Si invita a leggere il manuale.

Attenzione

Per ridure il rischio di scosse elettriche, non rimuovere

il coperchio superiore (o la sezione posteriore). All'interno non ci sono parti riparabili dall'utente. Per la manutenzione rivolgersi a personale qualificato.

Attenzione

Per ridurre il rischio di incendi o scosse elettriche, non

esporre quello apparecchio a pioggia e umidità. L'apparecchio non deve essere esesto a gocciolio o schizzi di liquidi e nessun oggetto contente liquidi, come visi, deve essere collocato sull'apparecchio.

Queste istruzioni di servizio sono destinate

esclusivamente a personale

qualificato. Per ridurre il rischio di scosse elettriche non eseguire interventi di manutenzione diversi da quelli contuniti nel manuale di istruzioni. Le riparazioni devono essere eseguite da personale di assistenza qualificato.

1. Leggere queste istruzioni.

2. Conservare queste istruzioni.

3. Prestare attenzione a tutti gli avvisi.

4. Applicare tutte le struzioni.

5. Non utilizzato Anything dispositivo vicino l'acqua.

6. Pulire escludamente con un panno asciutto.

7. Non bloccare le aperture di ventilazione. Installare in conformità con le istruzioni del produttore.

8. Non installment vicino a fonti di calorie come radiatori, termoregolatori, stufe o altri apparecchi (inclusi amplificatori) che producono calorie.

9. Non esclude re sicurezza fornita alla spina polarizzata o con messa a terra. Una spina polarizzata ha due lame, una più larga dell'altra. Una spina con messa a terra ha due lame e un terzo polo di messa a terra. La lama larga o il terzo polo sono forniti per la vostra sicurezza. Se la spina fornita non si adatta alla presa, consultare un elettricista per la sostituzione della presa obsoleta.

10. Proteggere il cavo di alimentazione dal calpestio o essere schiacciato in particolare alle spine, prese di corrente e il punto in cui esce dall'apparecchio.

11. Utilizzare esclusivamente dispositivi/ accessori specificati dal produttore.

12. Utilizzare

solo carrelli, supporti, treppiedi, staffe o tavoli indicati dal produttore o venduti

con l'apparecchio. Utilizzato un carrello,

prestare attenzione quando si sposta la combinazione carrelio/apparecchio per evitare lesioni dovusto al ribaltamento.

1. collegare quello apparecchio durante i temporali o se non è utilizzato per lunghi periodi di tempo.
2. Per tutte le riparazioni rivolgersi a personale qualificato. La manutenzione è necessaria quando l'apparecchio è danneggiato in qualsiasi modo, come danneggiamento del cavo di alimentazione o della spina, versamento di liquido o oggetti caduti nell'apparecchio, se l'apparecchio è stato esesto a pioggia o umiddità, se non funziona normalmente o è caduto.
3. L'apparecchiouveessere collegatoa una presadi correnteelettricaconmessa aterra di protezione.
4. Se la spina o una presa del dispositivo eutilizzata como dispositivo di disconnectione, deve essere fácilmente utilizzabile.

Smaltimento corretto di quello prodotto: quello simbolo indica che quello dispositivo non deve essere

smaltito insieme ai rifuti domestici,
secondo la Direttiva RAEE (2012/19 / UE) e
la vostra legislazione nazionale. Questo
produotto deve essere portato in un centro
di raccolta autorizzato per il riciclaggio di
rifuti di apparecchiamate elettriche e
elettroniche (RAEE). La cattiva gestione di
questo tipo di rifuti potrebbe ave un
possibile impatto negativo sull'ambiente e
sulla salute umana a causa di sostanze
potenzialmente pericolose che sono
generamente associate alle
apparecchiamute elettriche ed elettroniche.
Nello stesso tempo la vostra collaborazione
al corretto smaltimento di questo prodotto
contribuira all'utilizzo efficiente delle
risorse naturali. Per ulteriori informazioni
su dove è possibile trasportare le

apparecchiature per il riciclaggio vi invitiamo a contattare l'ufficio comunale locale o il servizio di raccolta dei rifiuti domestici.

1. Non installment in uno spazio ristretto, come in una libreria o in una struttura simile.
2. Non collocare sul dispositiivo fonti di fiamme libere, come candele accese.
3. Per lo smaltimento delle batterie, tenere in considerazione gli aspetti ambientali. Le batterie devono essere smaltite in un punto di raccolta delle batterie ESAuste.
4. Questo apparecchio più essere usato in climi tropicali e temperati fino a 45^

DISCLAIMER LEGALE

Music Tribe non si assume alcuna responsabilità per eventuali danni che possono essere subiti da chiunque si affidi in tutto o in parte a qualiasi descrizione, fotografia o dichiarazione contentuta qui. Specifiche tecniche, aspetti e altre informazioni sono soggetta a modifiche nelle preavviso. Tutti i marchi sono di proprietà dei rispettivi titolari. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone, Aston Microphones e Coolaudio sono marchi o marchi registrati di Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Tutti i diritti riservati.

GARANZIA LIMITATA

Per i termini e le condizioni di garanzia applicabili e le informazioni aggiuntive relative alla garanzia limitata di Music Tribe, consultare online i dettagli completi su musicibre.com/warranty.

Waarschuwing

La musica è una forma d'arte che delve essere vissuta in tutte la sua bellezza, dettaglio e sfumaturaenza la minima colorazione che possa sminuire istantamente la sua essenza più pura. Un design di altoparanti davvero eccezzionale consente alsystema di altoparanti di staccarsi dal paesaggio sonore e presentare la musica in un modo che ti avvolge allo stesso modo di un esibizione dal vivo. Negli anni '70 Tannoy ha creato una gamma di monitor che ha cambiato per sempre il modo in cui i tecnici dello studio e gli audiofili hanno scelto di spermente an audio di alta qualità. Laserie Tannoy HPD è diventata rapidamente alcuno degli altoparanti Hi-Fi più amati di tutti i tempi.

Piu che un simplice omaggio al suo predeecessore, l'altoparlante Hi-Fi Dual Concentric della series Legacy eleva ulteriormente l'eredita Tannoy HPD di prestazioni straoordinariamente trasparenti attenuato l'implementazione di nuovi driver e componenti potenziati - Tecnologia che all'epoca non era disponibile. In poche parole, la series Legacy offre prestazioni HPD leggendarie a una nuova generatione di appassionati di musica.

Disimballaggio

Esaminare tutti i pezzi di materiale di imballaggio e ispzionare il cartone per rilevare eventuale segni di anni esterni. In caso di anni excessivi all'imballaggio e segneutenti danni all'altaporante, informare immediamente il vettore e il fornitore. Conservare sempre l'imballaggio in tali circostanze per un successivo esame.

Controllare il contento della confione degli accessori per la coppi di altoparlanti come segue:

Collegamenti bilfili (x4)
Punte per tappeti (x8)- solo Arden e Cheviot
Piedigirevoli (x8)-solo Arden e Cheviot
Piedini in gomma antiurto (x4)- solo Eaton
- Baratto di cera di legno (x1)
- Sacchetto di tappi per tubi porta in gommapiuma
Documentazione della Guida rapida

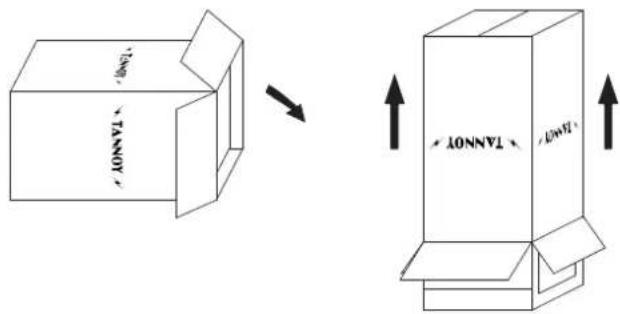

Slaccia la parte inferiore del cartone. Piegare le estremita delle foglie in modo che non intralcino e rimuovere i 4 pezzi d'imballo angolari per rivolvero lo zoccolo e il fondo del cabinet dell'altoparlante. Individuare e rimuovere con attenzione la confione degli accessori alla confione.

Capovolgere il cartone e l'altoparlante in modo che l'armadietto si trovi ora sul pavimento all'interno del cartone. Sollevare la scatola verso l'alto per scopire l'altoparlante.

Posizionamento

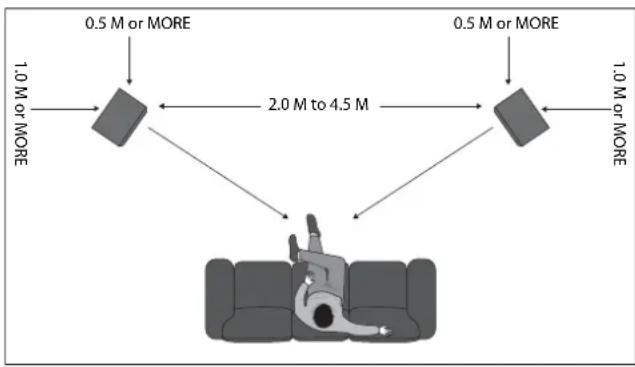

Posizione gli altoparlanti in modo che la posizione di ascolto preferita sa a circa 15^ dagli assi delle casse. Gli assi di entrambi gli armadietti dovrebbero intersecarsi in un punto leggermente davanti alla posizione di ascolto. Ricorda che la vicinanza degli altoparlanti a pareti e angoli influenzera il suono. Probabilmente saranno necessari alcuni experimenti per mettere a punto la profundità dell'imagine stereo e la qualità del suono a bassa frequenza. Le positizioni vicine alle pareti eagli angoli delle stanze hanno I'effetto di augmentare l'energia sonora a frequenza molto basse. Le pareti riflettenti adiacenti sono alterare l'imagine stereo provocando riflessi indesiderati.

Per ottenerileglioriprestazioniacusticheerealizzareappienoleloroeccezionaliacapacità di profondità dell'immagine stereo,gli altoparlanti dovrebrbero idealmente essereutilizzati ad almeno 1 m da qualsiapareletalerale o superficie riflettente e ad almeno 0,5mda una parete posteriore.

Nella base degli altoparlanti sono previsti inserti per picchetti che danno la massima stabilità. Le punte fornite devono essere avvitate alla base degli altoparlanti. Quando l'altoparlante è installato in posizione verticale, le punte dovrebbero passare tra la trama del tappeto per entrare in contatto con il pavimento sostostante.

Regolare le punte per la massima stabilità, quando serrare saldamente i controdadi, ma alla esercitrare una forza eccessiva.

Per i pavimenti in legno lucidato e altre superfici delicate, vengono fornite tazze di metallo da posizione tanto le punte.

Connessione

Consultare la sezione delle specifiche del prodotto all'interno di quello manuale in quanto migliorare whilecamente la gamma di potenza accettabile per l'adattamento dell'amplificatore ai proprii altoparlanti. Come con tutti i sistemi di altoparlanti, la gestione della potenza è una funzione della capazità termica della bobina mobile. Bisogna fare attenzione per evitare di sovraccaricare qualsiasi amplificatore, poché ci cui causere un sovraccarico in uscita con seguente 'clipping' o distorsione all'interno del segnale di uscita. Ciò cui causere daniagli altoparlanti se eseguito per un periodo prolongato. Generalmente un amplificatore di potenza maggiore che funzione con difficultà, ma primo di distorsioni, pora meno rischi di danni all'toparlante rispetto a un amplificatore di potenza inferiore continuamente clipping. Ricorda anche che un amplificatore ad alta potenza che funziona a meno del 90% della potenza di uscita generalmente sua molto meglio di un esempio a bassa potenza che fatica a raggiungere il 100%.

Utilizzare sempre la migliorie qualità di cavo disponibile nel rispetto del budget. I segnali audio di alta qualità che passano dall' amplificatore all'altoparlante sono insoliti nelle loro richieste sul cavo. L'ampia gamma dinamica e le informazioni sull'ampia larghezza di banda devono coesistere con la energia di trasmettre correnti di picco di almeno 10 ampere, perché incorreire in una perdita o deterioramento del segnale. Ti consigliamo di mantenere sempre la stessa lunghezza del cavo per ogni altoparlante. Ricorda che la costruzione del cavo può influire sulla qualità del suono, quindi preparati a sperimentare per trovare un cavo adatto al suo orecchio e al suosystemaaudio.

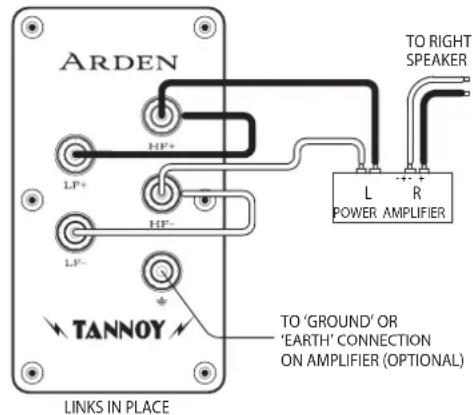

Modalità a filo singolo

Innanzitutto Collegare il terminale HF + al terminale LF + e il terminale HF- al terminale LF-, utilizzato i collegamenti forniti nella confezione degli accessori. Il terminale positivo (più) sul canale sinistro dell'amplificatore (contrassegnato con + o colorato in rosso) deve essere collegato al terminale positivo HF sull'altoparlante sinistro. L'altoparlante sinistro è quello a sinistra guardando la copbia stereo due alla posizione di ascolto. Il terminale negativo (meno) sul canale sinistro dell'amplificatore (contrassegnato - o di colore nero) deve essere collegato al terminale HF negativo dell'altoparlante sinistro.

Ripeti quello dei connessione per l'altoparlante destro. Ricorda che il positivo (+ o rosso) dell'amplificatore devesse collegato al positivo (+ o rosso) dell'altoparlante e il negativo (- o nero) al negativo. Selezionate una sorgia de segnale, come unlettore CD, accederere l'amplificatore e alzare lentamente il controllo del volume per verificare che entrambi gli altoparlanti riproducao le informazioni dei bassi e degli acuti.

Collegamento a terra:

Per ottimizzare ulteriamente le prestazioni, utilizzare un cavo per altoparlante schermato o schermato per ridurre les interferenze in radiofrequency indesiderate. La terminazione di schermatura deve essere collegata al terminale di terra o di terra (verde) dell'altoparlante e al collegamento di terra o di terra dell'amplificatore. In alternatively, se non si utilizza un cavo schermato per altoparlanti ma si considera utilizzato il'impianto di messa a terra, eseguire un unico cavo tra l'altoparlante e i terminali di terra dell'amplificatore.

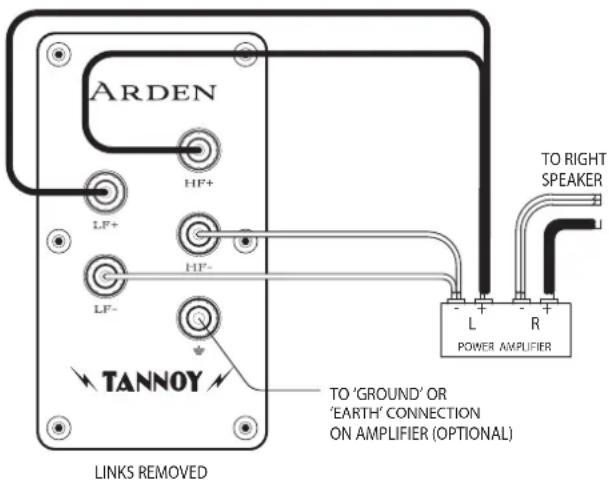

Bi-wire Mode

Si prega di notare in modalità bi-wire che i cavi di collegamento non devono essere utilizzati. I migliori risultati si ottengono con un cavo per altoparanti bifilare appostamente progettato.

Se l' amplificatore non è dotato di due series di terminali di uscita, attorciagliare il sinistro LF + (positivo) e il sinistro HF + (positivo) insieme all'estremità dell'amplificatore dei cavi. Collegali a il terminale positivo del canale sinistro dell'amplificatore contrassegnato con + (più) o di colore rosso. Intrecciarisi insieme i cavi sinistro LF- (negativo) e HF- (negativo) e collegarli al terminale negativo del canale sinistro dell'amplificatore contrassegnato con - (meno) o di colore nero.

All'estremità dell'altoparlante, collegare i cavi etichettati Left LF + e Left LF- ai terminali LF dell'altoparlante sinistro, assicurandosi di notare i segni di polarità sulla guaina del cave. Quindi procedere al collegamento dei terminali Left HF + e Left HF- ai terminali HF sullo stati altoparlante.

Ripetere quelloprocesso per collegare l'altoparlante destro all'uscita del canale destro dell'amplificatore, assicurandosi ancora una volta che la polarità sa corretta in tutto.

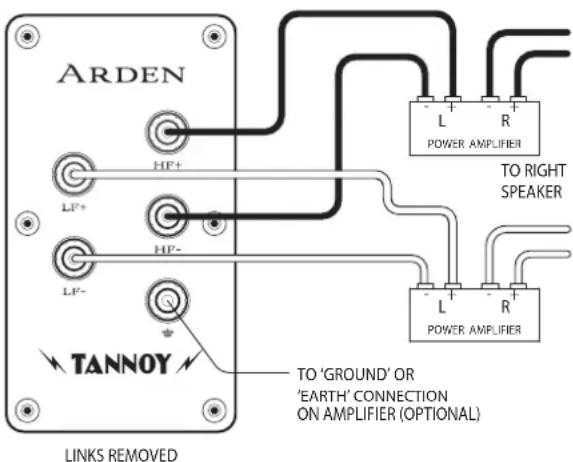

Modalità bi amplificata

La biamplificazione estende ulteriormente il principio del bi-cabaggio. In esta opzione di collegamento, vengono utilizzati amplificatori di potenza separati per i segnali dei bassi e degli acuti in ciascun altoparlante. Per una coppiia di altoparlanti stereo sono necessari quattro amplificatori mono (o due stereo) dello stesso tipo.

Se vengono utilizzati due amplificatori stereo, si raccomanda che un amplificatore fornisce le informazioni sui bassiagli altoparlanti sinistro e deestro e l'altro le informazioni sugli acuti. E importante non utilizzato i cavi di collegamento sul pannello dei terminali, altrimenti si potrebbe danneggiare l'amplificatore.

Regolazione Degli Acuti

Ogni altoparlante è dotato di due controlli situati sul deflettatore anteriore sulla griglia staccabile. Questi blocchi di interrutturi ad alla corrente sono etichettati ROLL OFF e ENERGY. Possono essere utilizzato per compensare le diverse caratteristiche acustiche delle stanze di ascolto. I controlli devono essere regolati con i controlli di tono dell' amplificatore in posizione "piatta" o non compensata. Ogni altoparlante deve essere regolato individualmente. Ruotando il controllo del bilanciamento dell' amplificatore, per selektionare prima un altoparlante e poi l'alto, è più facile ottenero questo risultato.

Il controlo dell'Energia ha cinque posizioni. Consente di aumento o diminuire l'uscita dell'unità di trasmissione a compressione ad alta frequenza nella posizione lineare o "piatta" su una banda di frequenza da circa 1 kHz a 27 kHz. IlCONTROL Roll Off ha cinque positioni (+2, level,-2,-4 e -6 dB per ottava) e fornisce la regolazione a frequenze extremamente alta de 5 kHz a 30 kHz.

Il controllo Energy ha un effetto shelving nelle controllo roll off aumento o diminuisce la pendenza della risposta ad altissime frequence. La risposta più piatta e lineare dell'altoparlante si ottera con entrambi i controlli impostati sulla posizione LEVEL equesta posizione dovrebbe essere usata per i test inizi di ascolto. Se la qualità complessiva del suono ad alta frequenza sembra troppo prominente, è necessario provare le posizioni -1,5或 -3 per il controllo dell'Energia. Se il suono appeare attenuato nella regione degli acuti, è possibile preferire le impostazioni +1,5或 +3 . Una volta stabilita l'impostazione del controllo energetico, il controllo Roll Off vuo essere regolato per ridurre o aumentare leggermente il contento di frequenceistically elevate, se necessario.

Ricorda che le modifiche che possono essere apportate spostando uno dei comandi da una posizione all'altra sono sottili. Potrebbero non esse lavorare ascoltati se il materiale del programma ha pochissimo contentano la banda di frequenza in esame. Scegli un brano musicae ben bilanciato con uno spezzo sonorocomplete. L'impostazione corretta verrà trovata quando gli alto parlanti non sono più evidenti e si sente solo la performance musicae.

Cabinet Care

L'armadio è rifinito secondo standard rigorosi utilizzando modanature in legno massicchio accuratamente selezione e impiallacciature in vero legno abninate. Il legno delve essere pulito solo con un panno asciutto o con una leggera applicazione di un lucido per mobili non siliconico di qualità comme la cera Tannoy speciala fornita nella confesezione degli accessori. Fare attenzione a non sporcare il panno della griglia o il pannello frontale laccato.

In comune con tutti i mobili in legno massello, l'esposizione a temperature estreme di caldo, freddo e umidity varabile fara si che il legno si allenti leggermente. Pertanto si consiglia di proteggere l'altoparlante estremi ambientali per proteggersi da tali eventi. Qualsiassi legno cambierà colore se sottomposto al contento UV della luce ambientale e si seccherà nel tempo, da qui la necessità di "alimentare" il legno con la cera fornita periodicamente.

Invoering

Informazioni Importanti

1. Registervi online. Vi

invitiamo a registrar il nuovo appearecchio Music Tribe subito dopo averlo acquistato visitando musictribe.com. La registrazione dell'acquisto tramite il nostro semplice modulo online ci consente di elaborare le richieste di riparazione in modo più rapido ed efficiente. Leggete sono i termini e le condizioni della nostra garanzia, qualora applicabile.

1. Malfunzionamento. Nel caso in cui il rivenditore autorizzato Music Tribe non si trovi nelle vostre vicinanze, potete contattare il Music Tribe Authorized Fulfiller per il vosto paese, elencato in "Support" @ musictribe.com. Se la sua nazione non è elencata, controllate se il problema cui essere risolto tramite il nostro "Online Support" che cui sono essere trovato sulla "Support" @ musictribe.com. In alternatively,INVIATEA una richiesta di garanzia online su musictribe.com PRIMA di restituire il prodotto.

3. Collegamento

all'alimentazione. Prima di collegare l'unita a una presa di corrente, assicuratevi di utilizzare la tensione di rete corretta per il modello specifico. I fusibili guasti devono essere sostituiti, alla eccezioni, con fusibili dello stesso tipo e valore nominale.
