Caractéristiques	Détails
Type de haut-parleur	Haut-parleur de bibliothèque
Réponse en fréquence	40 Hz - 20 kHz
Impédance	8 Ohms
Puissance nominale	100 Watts
Dimensions	400 x 250 x 300 mm
Poids	8 kg
Matériaux	Bois MDF, finition en placage
Connectivité	Bornes à vis pour câbles de haut-parleur
Utilisation recommandée	Écoute de musique, home cinéma
Entretien	Nettoyer avec un chiffon doux, éviter l'humidité
Sécurité	Ne pas exposer à des températures extrêmes ou à l'humidité
Garantie	2 ans

FOIRE AUX QUESTIONS - Arden TANNOY

Comment connecter mes haut-parleurs TANNOY Arden à un amplificateur ?

Pour connecter vos haut-parleurs TANNOY Arden à un amplificateur, utilisez des câbles haut-parleurs de qualité. Branchez une extrémité du câble aux bornes de sortie de l'amplificateur et l'autre extrémité aux bornes des haut-parleurs en respectant la polarité (positif avec positif et négatif avec négatif).

Quels sont les réglages recommandés pour optimiser le son des TANNOY Arden ?

Pour optimiser le son des TANNOY Arden, réglez l'amplificateur à un niveau modéré, évitez les basses trop prononcées et ajustez les aigus selon vos préférences. Placez les haut-parleurs à au moins 30 cm des murs pour minimiser les réflexions sonores.

Que faire si le son de mes haut-parleurs TANNOY Arden est distordu ?

Si le son de vos haut-parleurs TANNOY Arden est distordu, vérifiez d'abord les connexions des câbles pour vous assurer qu'ils sont bien en place. Ensuite, réduisez le volume de l'amplificateur et vérifiez les réglages d'égalisation. Si le problème persiste, essayez de tester les haut-parleurs avec un autre amplificateur.

Comment entretenir mes haut-parleurs TANNOY Arden ?

Pour entretenir vos haut-parleurs TANNOY Arden, dépoussiérez régulièrement les grilles avec un chiffon doux. Évitez d'utiliser des produits chimiques agressifs. Assurez-vous également de ne pas exposer vos haut-parleurs à l'humidité ou à des températures extrêmes.

Est-ce que les TANNOY Arden sont compatibles avec les systèmes audio sans fil ?

Les TANNOY Arden ne sont pas des haut-parleurs sans fil. Cependant, vous pouvez les connecter à un émetteur audio sans fil via un amplificateur approprié pour profiter d'une expérience audio sans fil.

Quelle est la puissance maximale des haut-parleurs TANNOY Arden ?

Les haut-parleurs TANNOY Arden ont une puissance nominale de 200 W et peuvent supporter des pics allant jusqu'à 300 W. Assurez-vous de ne pas dépasser ces limites pour éviter d'endommager les haut-parleurs.

Y a-t-il une garantie pour les haut-parleurs TANNOY Arden ?

Oui, les haut-parleurs TANNOY Arden sont généralement couverts par une garantie de 2 ans. Veuillez consulter la documentation fournie avec le produit pour des détails spécifiques sur la garantie.

MODE D'EMPLOI Arden TANNOY

Consignes de sécurité

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN ATTENTION RISQUTED ELECTRICATION NPS PAS DIVER

Les points repres par ce symbole portent une tension électrique suffisante pour

constituer un risque d'electrocution. Utilisez uniquement des cables d'enceintes professionnels de haute qualite avec fiches Jack mono 6,35 mm ou fiches a verrouillages déjà installees.Toute autre installation ou modification doit etre effectuee uniquement par un

personnel qualifié.

Ce symbole avertit de la presence d'une tension dangereuse et non isolée à

l'intérieur de l'appareil - elle peut provoquer des chocs électriques.

Attention

Ce symbol signale les consignes d'utilisation

et d'entre! Tien importantes dans la documentation fournie. Lisez les consignes de sécurité du manuel d'utilisation de l'appareil.

Attention

Pour éviter tout risque de choc électricque, ne pas

ouvir le capot de l'appareil ni démonter le panneau arrête. L'intérieur de l'appareil ne possède aucun élément réparable par l'utilisateur. Laisser toute réparation à un professionneliel qualifié.

Attention

Pour réduire les risques de feu et de chocoléuctique,

n'exposez pas cet apparéil à la pluie, à la moissure, aux gouttes ou aux éclaboussures. Ne posez pas de récipient contenant un liquide sur l' apparéil (un vase par exemple).

Attention

Ces consignes de sécurité et d'entretien sont destinées

a un personnel qualifié. Pour éviter tout risque de chic électrique, n'effectuez aucune réparation sur l'appareil qui ne soit déscrie par le manuel d'utilisation. Les eventuelles réparations doivent être effectues uniquement par un technicien spécialisé.

1. Lisez ces consignes.
2. Conservesces consignes.
3. Respectez tous les averissements.
4. Respectez toutes les consignes d'utilisation.

5. N'utilisez jamais l'appareil à proximé d'un liquide.

6. Nettoyez l'appareil avec un chiffon sec.

7. Veiliez ne pas empêcher la bonne ventilation de l'appareil via ses ouies de ventilation. Respectez les consignes du fabricant concernant l'installation de l'appareil.
8. Ne placez pas l'appareil a proximete d'une source de chaleur telle qu'un chauffage, une cuisine et ou tout apparil degageant de la chaleur (y compris un ampli de puissance).
9. Ne supprimez jamais la sécurité des prises bipolaires ou des prises terre. Les prises bipolaires possèdent deux contacts de largeur différente. Le plus large est le contact de sécurité. Les prises terre possèdent deux contacts plus une mise à la terre servant de sécurité. Si la prise du bloc d'alimentation ou du cordon d'ali-mentation fournir ne correspond pas a celles de votre installation électrique, faites appel à un électricien pour effectuer le changement de prise.
10. Installé le cordon d'alimentation de celle façon que personne ne puisse marcher dessus et qu'il soit protégé d'arêtes coupantes. Assurez-vous que le cordon d'alimentation est suffisamment protégé, notamment au niveau de sa prise électrique et de l'endetroit où il est relié à l'appareil; cela est également valable pour une eventuelle rallonge électrique.
11. Utilisez exclusivement des accessoires et des apparciels supplémentaires recommendés par le fabricant.

1. Utilisez exclusivement des chariots, des diables, des prsentoirs, des pieds et des

surfaces de travail recommendés par le fabricant ou livrés avec le produit. Déplacez précautionneusement tout chariot ou diable charge pour éviter d'eventuelles blessures en cas de chute.
13. Debranchez l'appareil de la tension secteur en cas d'orage ou si l'appareil reste

inutilisé pendant une longue période de temps.

1. Les travaux d'entretien de l'appareil doivent être effectuels uniquement par du personnel qualifié. Aucun entretien n'est nécessaire sauf si l'appareil est endommage de chaque façon que ce soit (dommages sur le cordon d'alimentation ou la prise par exemple), si un liquide ou un objet a pénétré à l'intérieur du chassis, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas correctement ou à la suite d'une chute.
2. L'appareil doit être connecté à une prise secteur dotée d'une protection par mise à la terre.
3. La prise électrique ou la prise IEC de tout apparéel déné de bouton marche/ arrêt doit rester accessible en permanence.

1. Mise au rebut appropriée de ce produit: Ce symbole indique qu'en accord avec la directive DEEE

(2012/19/EU) et les lois en vigueur dans toute pays, ce produit ne doit pasetre jete avec les déchets menagers. Ce produit doit être déposé dans un point de collecte agrée pour le recyclage des déchets d'équipements électriques et electroniques (EEE). Une mauvaise manipulation de ce type de déchets pourrait avoir un impact négatif sur l'environnement et la santé à cause des substances potentiellement dangereuses généralement associées à ces équipements. En même temps, notre coopération dans la mise au rebut de ce produit contribuera à l'utilisation efficace des ressources naturelles. Pour plus d'informations sur l'endetroit où vous pouvez déposer vos déchets d'équipements pour le recyclage, veillez contacter votre mairie ou votre centre local de collecte des déchets.

1. N'installé pas l'appareil dans un espace confiné tel qu'une bibliothèque ou meuble similaire.
2. Ne placez jamais d'objets inflammés,

tels que des bougies allumées, sur l'appareil.
20. Gardez à l'esprit l'impact environnemental lorsque vous mettez des piles au rebus. Les piles usées doivent être déposées dans un point de collecte adapté.
21. Cet apparéil peut être utilisé sous un climat tropical ou modéré avec des températures de 45^ maximum.

DENI LÉGAL

Music Tribe ne peut etre tenu pour responsable pour toute perte pouvant etre subie par toute personne se fiant en partie ou en totalite a toute description, photographie ou affirmation contene dans ce document. Les caractéristiques, I'apparente et d'autres informations peuvent faire I'objet de modifications sans notification. Toutes les marques appartiennent à leurs propriétaires respectifs.Midas,Klark Teknik, Lab Gruppen,Lake,Tannoy,Turbosound, TC Electronic,TC Helicon,Behringer, Bugera,Oberheim,Auratone,Aston Microphones et Coolaudio sont des marques ou marques deposes de Music Tribe Global Brands Ltd. Music Tribe Global Brands Ltd. 2021Tous droits réservés.

GARANTIE LIMITEE

Pour connaître les termes et conditions de garantie applicables, ainsi que les informations supplémentaires et détaillées sur la Garantie Limitée de Music Tribe, consultez le site Internet musictribe.com/warranty.

Vorsicht

La musique est une forme d'art qui doit être experimentée dans toute sa beauté, ses détails et ses nuances sans la moindre coloration qui puisse instantanément nuir à son essence la plus pure. Une conception de haut-parleur真正做到 générale permet au système de haut-parleurs de se retirer du paysage sonore et de partager la musique d'une maniere qui vous enveloppe de la même manière qu'une performance en direct. Dans les années 1970, Tannoy a créé une gamme de moniteurs qui a changé à jamais la façon dont les ingénieurs de studio et les audiophiles ont choisi de profiter d'un son de haute qualité. La série Tannoy HPD est rapidement devenue l'une des enceintes Hi-Fi les plus appreciees de tous les temps.

Plus qu'un simple hommage à son prédécesseur, le haut-parleur Hi-Fi à double concentrique de la série Legacy élève encore l'héritage Tannoy HPD de performances exceptionnellement transparentes grâce à la mise en œuvre de nouveaux pilotes et composants améliorés – une technologie qui n'était pas disponible à l'époque. En termes simples, la série Legacy offre des performances HPD légendaires à une nouvelle génération d'affionados de la musique.

Déballage

Examinez tous les morceaux de matériel d'emballage et inspectez le carton à la recherche de signes de dommages externes. S'il y a des preuves de dommages excessifs à l'emballage et de dommages consécutifs à l'enceinte, informez-en immédiatement le transporteur et le fournisseur. Conservetz always 'emballage dans de telles circonstances pour un examen ultérieur.

Verifiez le contenu du pack d'accessoires de la paire d'enceintes comme suit:

Liaisons bifilaires (x4)
- Pointes de tapis (x8) - Arden et Cheviot uniquement
Pieds pivotants (x8) - Arden et Cheviot uniqueness
Pieds a bosse en caoutchouc (x4)- Eaton uniquement
Boite de cire a bois (x1)
- Sac de bondes de tube de port en caoutchou mousse
- Documentation du guide de démarrage rapide

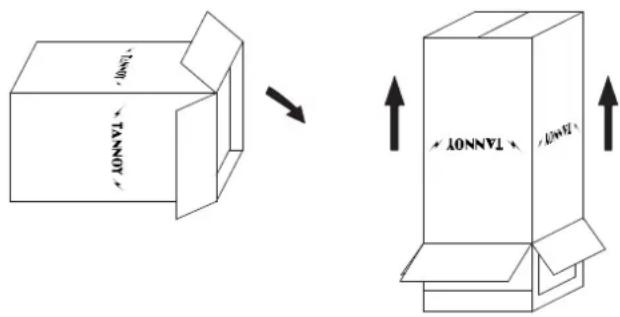

Détachez le fond du carton. Pliez les feuilles d'extrémité à l'écart et retirez les 4 pièces d'emballage d'angle pour révêler le socle et le bas de l'enceinte. Localisez et retirez soignement le pack d'accessoires du carton.

Retournez le carton et le haut-parleur pour que l'armoire repose maintainant sur le sol à l'intérieur du carton. Soulevez le carton vers le haut pour révêler le haut-parleur.

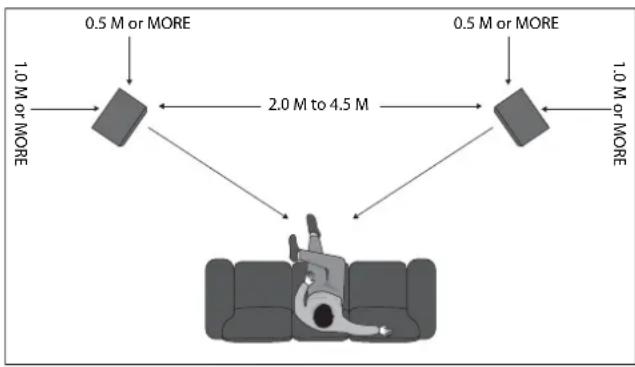

Positionnement

Placez les enceintes de manière à ce que la position d'écoute préféree soit à environ 15^ des axes des enceintes. Les axes des deux enceintes doivent se croiser en un point légerement en avant de la position d'écoute. N'oubliez pas que la proximite des enceintes par rapport aux murs et aux coins affertera le son. Une certaine experimentation sera probablement nécessaire pour affiner la profondeur de l'image stéreo et la qualité sonore des basses féquences. Les positions proches des murs et les coins des pièces ont pour effet d'augmenter l'énergie sonore à très basse fréquence. Les murs adjacent reflechissants peuvent perturber l'image stéreo en provoquant des réflexions indésirables.

Afin de profiter des meilleures performances acoustiques et de réaliser pleinement leurs capacités exceptionnelles de profondeur d'image stéreo, les haut-parleurs doivent idéalement être utilisés à au moins 1 m de toute paroi latérale ou surface refléchissante et à au moins 0,5 m d'une paroi arrière.

Des inserts sont fournis dans la base des haut-parleurs pour des pointes descendantes qui donnent une stabilité maximal. Les pointes fournies doivent être visées dans la base des haut-parleurs. Lorsque le haut-parleur est installé dans sa position verticale, les pointes doivent passer entre le tissage de votre tapis pour entraire en contact avec le sol en dessous.

Ajustez les pointes pour une stabilité maximal, puis serrez fermement les contre-écrous, mais sans utiliser de force excessive.

Pour les parquets polis et autres surfaces délicates, des coupelles metalliques sont prévues pour être placées sous les pointes.

Connexion

Consultez la section des specifications du produit dans ce manuel car elle indique clairément la plage de puissance acceptable pour l'amplificateur correspondant à vos enceintes. comme pour tous les systèmes d'enceintes, la tenue en puissance est fonction de la capacité thermique de la bobine mobile. Des précautions doivent être prises pour évider de surcharger un amplificateur, car cela entrainerait une surcharge de sortie entrainant un "écretage" ou distorsion dans le signal de sortie. Cela peut endommager les enceintes si cela est fait pendant une période prolongée. En général, un amplificateur de puissance plus élevée qui fonctionne fort, mais sans distorsion, posera moins de risque d'endommager le haut-parleur qu'un amplificateur de puissance inférieure écrotage continuellement. Rappelez-vous également qu'un amplificateur haute puissance fonctionnant à moins de 90% de la puissance de sortie sonne généralement beaucoup better qu'un exemple de puissance inférieure qui a du mal à atteindre 100% .

Utilisez toujours la meilleure qualite de cable disponible dans votre budget. Les signaux audio de haute qualite passant de l'amplificateur au haut-parleur sont inhabituels dans leurs exigences sur le cable. Une large plage dynamique et une large bande passante doivent coexist avec la capacité de transmettre des courants de crete d'au moins 10 amperees, sans subir de perte ou de degradation du signal. Nous vous recommendons de tousjours garder le cable de la meme longueur pour chaque enceinte. N'oulibiez pas que la construction du cable peut affecter la qualite du son, alors soyez prer à experimenter pour couver un cable qui convient a toure oreille et a toue système audio.

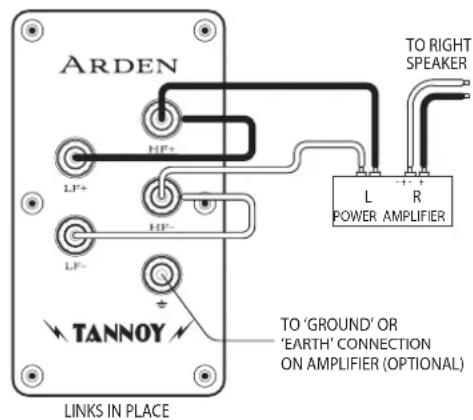

Mode Fil Unique

Reliez d'abord le terminal HF + au terminal LF + et le terminal HF- au terminal LF-, en utilisant les liens fournis dans le pack d'accessoires. La borne positive (plus) du canal gauche de l'amplificateur (marquee + ou colorée en rouge) doit être connectée à la borne HF positive du haut-parleurre gauche. Le haut-parleurre gauche est celui de gauche lorsque vous regardez la paire stéreo depuis votre position d'écoute. La borne négative (moins) sur le canal gauche de l'amplificateur (marquee - ou colorée en noir) doit être connectée à la borne HF négative du haut-parleurre gauche.

Répéze ce processus de connexion pour l'enceinte droite. N'oubliez pas que le positif (+ ou rouge) sur l' amplificateur doit être connecté au positif (+ ou rouge) sur l'enceinte et le négatif (- ou noir) au négatif. Sélectionnez une source de signal, comme un lecteur de CD, allumèze l' amplificateur et augmentént le commande de volume pour vérifier que les deux haut-parleurs reproduités les informations des graves et des aigus.

Connexion A La Terre:

À Optimisez davantage les performances, utilisez un cable d'enceinte blinde ou blinde afin de réduire les interférences radio indésirables. La terminaison de blindage doit être connectée à la borne de terre ou de terre (verte) du haut-parleur et à la connexion de terre ou de terre de l'amplificateur. Sinon, si vous n'utilise pas de cable d'enceinte blinde mais que vous souhaitez utiliser l'installation de mise à la terre, faites passer un seul cable entre les bornes de terre de l'enceinte et de l'amplificateur.

Veuillez noter qu'en mode bifilaire, les cables de liaison ne doivent pas etre utilisés. Les meilleurs résultats seront obtenus avec un cable d'enceinte bifilaire spécialement concu.

Si vous amplificateur n'est pas équipé de deux jours de bornes de sortie, torsadez le gauche LF + (positif) et le gauche HF + (positif) ensemble à l'extrémité amplificateur des cables. Connectez-les à la borne positive du canal gauche de l' amplificateur marquee + (plus) ou de couleur rouge. Torsadez les cables gauche LF- (négatif) et HF- (négatif) ensemble et connectez-les à la borne négative du canal gauche de l' amplificateur marquee - (moins) ou colorée en noir.

À l'extrémité du haut-parleur, connectez les cables étiquêtes Left LF + et Left LF- aux bornes LF du haut-parleur gauche, en veillant à noter les marques de polarité sur la gaine du cable. Ensuite, connectez le HF gauche + et le HF gauche- aux bornes HF du même haut-parleur.

Répétez ce processus pour connecter le haut-parleur droit à la sortie du canal droit de l' amplificateur, en vous assurrant une fois de plus que la polarité est correcte partout.

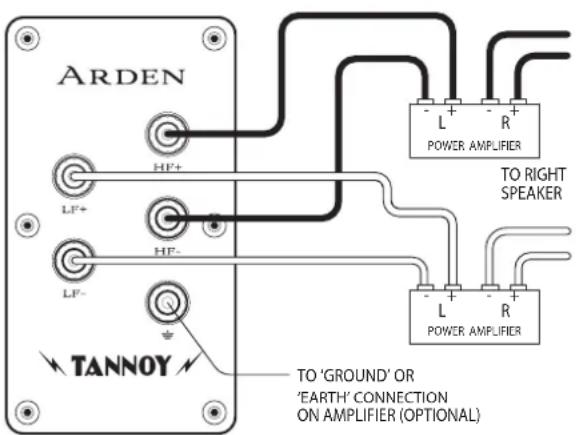

Mode Bi-Ampli
LINKS REMOVED

La bi-amplification estend le principe du bi-cablage d'un etage plus loin. Dans cette option de connexion, des amplificateurs de puissance séparés sont utilisés pour les signaux de graves et d'aigus dans chaque haut-parleur. Quatre amplificateurs mono (ou deux stéreo) du même type sont nécessaires pour une paire d'enceintes stéreo.

Si deux amplificateurs stéreo sont utilisés, il est recommendé qu'un amplificateur fournisse des informations sur les graves aux haut-parleurs gauche et droit et l'autre, les informations sur les aigus. Il est important de ne pas utiliser les cables de liaison sur le panneau de bornes, sinon l' amplificateur pourrait être endommagé.

Réglage Des Aigus

Chaque haut-parleur est équipé de deux commandes situées sur le déflecteur avant sous la grille amovable. Ces blocs de commutation à courant élevé sont étiquêtes ROLL OFF et ENERGY. Ils peuvent être utilisé pour compenser les caractéristiques acquistiques varies des pieces d'écoute. Les commandes doivent être régliées avec les commandes de tonalité de l' amplificateur en position «plate» ou non compensée. Chaque haut-parleur doit être réglé individuellement. La rotation de la commande d'équilibrage de l' amplificateur, pour sélectionner d'abord un haut-parleur puis l'autre, y parvient le plus facilement.

La commande d'énergie a cinq positions. Il permet d'augmenter ou de diminuer la sortie de l'unité d'entrainment à compression haute fréquence à partir de la position linéaire ou «plate» sur une bande de fréquences d'environ 1 kHz à 27 kHz. La commande Roll Off a cinq positions (+2, niveau, -2, -4 et, -6 dB par octave) et permet un ajustement à des fréquences extrémement élevées de 5 kHz à 30 kHz.

La commande d'énergie à un effet de rayonnage tandis que la commande de roll off augmente ou diminuée la pente de la réponse en haute fréquence extrème. La réponse la plus plate et la plus linéaire du haut-parleur sera obtenue avec les deux commandes régées sur la position LEVEL, et cette position doit être utilisée pour les tests d'écoute initiaux. Si la qualité globale du son haute fréquence semble trop importante, les positions -1,5 ou -3 du contrôle d'énergie doivent être essayées. Si le son semble attenué dans la région des aigus, les réglages +1,5 ou +3 peuvent être préférentes. Une fois que le réglage de la commande d'énergie a été établi, la commande Roll Off peut être ajustée pour réduire ou augmenter légarement le contenu de haute fréquence extrème si nécessaire.

N'oubliez pas que les changements qui peuvent être apportés en déplaçant l'une ou l'autre des commandes d'une position à une autre sont subtils. Ils peuvent ne pas être facilement entendus si le content du programme a très peu de contenu la bande de fréquences considérée. Choisissez un morceau de musique bien équilibré avec un spectre sonore complèt. Le réglage correct sera trouvez lorsque les haut-parleurs ne sont plus visibles et que seule la performance musicale est entendue.

Entretien Du Cabinet

L'armoire est finie selon des normes rigoureuses en utilisant des moulures en bois dur massif soigneusement scélationnées et des placages en bois verifiable assortis. Le bois ne doit être nettoyé qu'avce un chiffon sec ou avec une légère application de vernis à meubles de qualite sans silicone tel que la cire Tannoy spécialisée fournie dans le pack d'accessoires. Veilze à ne pas polar le tissu de la grille ou le deflecteur avant laque.

Comme tous les meubles en bois massif, l'exposition à des températures extrêmes de chaleur, de froid et d'humidité variable entrainera un léger relièchement du bois. Il est donc recommandé de protégérer l'enceinte contre les extrêmes environnementaux pour se prémunir contre un tel événement. Tout bois changera de couleeur lorsqu'il sera soumis à la teneur en UV de la lumière ambiente et sechera avec le temps, d'ou la nécessite de « nourrir » le bois avec la cire fournie périodiquement.

Einführung

1. Enregistrez-vous en ligne.

Prenez le temps d'enregistrer votre produit Music Tribe aussi vite que possible sur le site Internet musictribe.com.
Le fait d'enregistrer le produit en ligne nous permet deGERER les réparations plus rapidement et plus efficacement.
Prenez également le temps de dire les termes et conditions de notre garantie.

1. Dysfonctionnement. Si vous n'avez pas de revendeur Music Tribe pres de chez vous, contactez le distributeur Music Tribe de votre pays : consultez la liste des distributeurs de votre pays dans la page "Support" de notre site Internet musicire. com. Si vous pays n'est pas dans la liste, essayez de résoudre libre probleme avec notre "aide en ligne" que vous trouvezEZ également dans la section "Support" du site musicire.com. Vous pouvez également nous faire parvenir directement votre demande de réparation sous garantie par Internet sur le site musicire.com AVANT de nous renvoyer le produit.

3. Raccordement au secteur.

Avant de relier cet équipement au secteur, assures-vous que la tension secteur de votre région soit compatible avec l'appareil. Veillez à replacer les fusibles uniquement par des modèles exactement de mêmeaille et de même valeur électrique — sans aucune exception.
