Type de produit	Haut-parleur
Dimensions	Dimensions compactes pour une intégration facile dans divers espaces
Poids	Poids léger pour une manipulation aisée
Impédance	4 Ohms
Puissance nominale	50 Watts
Fréquence de réponse	40 Hz - 20 kHz
Utilisation recommandée	Idéal pour les systèmes audio domestiques et les installations professionnelles
Connectivité	Entrées standard pour amplificateurs et récepteurs audio
Maintenance	Nettoyage régulier de la grille et des surfaces, vérification des connexions
Sécurité	Éviter l'exposition à l'humidité et à des températures extrêmes
Informations supplémentaires	Vérifiez la compatibilité avec votre système audio avant l'achat

FOIRE AUX QUESTIONS - AUTOGRAPH MINI-OW TANNOY

Quels types d'entrées sont disponibles sur le TANNOY AUTOGRAPH MINI-OW ?

Le TANNOY AUTOGRAPH MINI-OW est équipé d'entrées RCA et XLR pour une connexion facile à divers appareils audio.

Comment puis-je optimiser la position de mes haut-parleurs TANNOY AUTOGRAPH MINI-OW ?

Pour une performance optimale, placez les haut-parleurs à au moins 30 cm des murs et à une distance d'écoute d'environ 2 à 3 mètres.

Quel est le rendement sonore du TANNOY AUTOGRAPH MINI-OW ?

Le rendement sonore est d'environ 86 dB, ce qui signifie qu'il nécessite une amplification adéquate pour des performances optimales.

Comment nettoyer mes haut-parleurs TANNOY AUTOGRAPH MINI-OW ?

Utilisez un chiffon doux et sec pour essuyer la surface. Évitez les produits chimiques agressifs qui pourraient endommager le fini.

Quels amplificateurs sont recommandés pour utiliser avec le TANNOY AUTOGRAPH MINI-OW ?

Il est recommandé d'utiliser un amplificateur avec une puissance de 20 à 100 W par canal pour une utilisation optimale.

Le TANNOY AUTOGRAPH MINI-OW est-il compatible avec les systèmes home cinéma ?

Oui, le TANNOY AUTOGRAPH MINI-OW peut être intégré dans un système home cinéma en tant que haut-parleur avant ou surround.

Que faire si l'un de mes haut-parleurs ne fonctionne pas ?

Vérifiez toutes les connexions, essayez de changer de câble et assurez-vous que l'amplificateur fonctionne correctement. Si le problème persiste, contactez le support technique.

Quelle est la fréquence de réponse du TANNOY AUTOGRAPH MINI-OW ?

La fréquence de réponse est de 40 Hz à 20 kHz, offrant une large plage sonore pour une écoute optimale.

Puis-je utiliser le TANNOY AUTOGRAPH MINI-OW à l'extérieur ?

Non, ces haut-parleurs sont conçus pour une utilisation en intérieur et ne doivent pas être exposés à des conditions extérieures ou à l'humidité.

MODE D'EMPLOI AUTOGRAPH MINI-OW TANNOY

1. Veuillez lire et suivre toutes

2. Gardez l'appareil éloigné de l'eau,

sauf pour les produits destinés à une utilisation en extérieur.

3. Nettoyez uniquement avec un

4. Ne bloquez aucune ouverture de

ventilation. Installez conformément aux instructions du fabricant.

5. N'installez pas près de sources de

chaleur telles que radiateurs, grilles de chaleur, cuisinières ou autres appareils (y compris les amplicateurs) qui produisent de la chaleur.

6. Utilisez uniquement les

accessoires spéciés par le fabricant.

uniquement des chariots, des supports, des trépieds, des supports ou des tables spéciés. Faites attention pour éviter le renversement lors du déplacement de la combinaison chariot/appareil.

8. Évitez l'installation dans

des espaces connés comme les bibliothèques.

9. Ne pas placer près de sources

de amme nue, telles que des bougies allumées.

10. Plage de température

de fonctionnement de 5° à 45° C (41° à 113°F). (DE) Wichtige Sicherheitshinweise

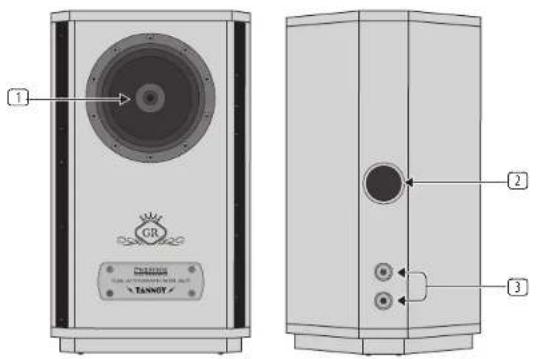

7. Aprieta las tapas hasta que el cable quede sujeto de forma rme y segura en cada borne de conexión.12 13Quick Start GuidePRESTIGE AUTOGRAPH MINI-OW (FR) Introduction Une fois que vous avez installé vos nouveaux haut-parleurs comme décrit dans ce manuel, veuillez compléter et renvoyer le document d'enregistrement ou enregistrer votre produit en ligne sur www.TANNOY.com - cela ne limite pas vos droits légaux. Déballage Vériez soigneusement s'il y a des signes de dommages pendant le transport. En cas de dommages pendant le transport, prévenez votre société de transport et/ou votre revendeur dès que possible pour obtenir des conseils. Il est recommandé de conserver tout l'emballage pour permettre un transport protégé à l'avenir. Attention Ces haut-parleurs sont capables de générer des niveaux sonores élevés sur une période prolongée. En raison de leurs faibles niveaux de distorsion, il n'est pas toujours évident que le niveau sonore est élevé lorsque vous travaillez avec ces haut-parleurs. Soyez conscient que l'exposition à des niveaux excessifs sur une période prolongée peut entraîner des lésions auditives permanentes. Réglages (1) (2) (3)

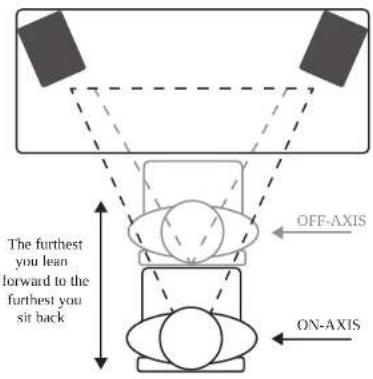

3. BINDING POSTS permettent de connecter le câble de haut-parleur avec des ches bananes ou des câbles de haut-parleur nus. Opération Positionnement de vos haut-parleurs Ces haut-parleurs sont conçus comme des moniteurs de champ proche, positionnés généralement à 0,75 à 3 mètres de l'auditeur. Ils seront généralement placés sur le pont de mesure du mélangeur ou sur une table de chaque côté d'une petite table de mixage ou d'une surface de contrôle. Ils peuvent également être montés sur des supports d'enceintes appropriés, ce qui donnera les meilleurs résultats en termes de stabilité et de vibration. Dans tous les cas, ces haut-parleurs doivent être orientés vers l'auditeur, avec le tweeter à peu près à la hauteur des oreilles. Pour une dispersion uniforme optimale, ces haut-parleurs doivent être montés verticalement, et non sur leurs côtés. OFF-AXIS ON-AXIS The furthest you lean forward to the furthest you sit back Positioning your speakers for optimal results14 15Quick Start GuidePRESTIGE AUTOGRAPH MINI-OW Connexion de vos haut-parleurs L'AUTOGRAPH MINI-OW utilise des bornes de connexion pour se connecter à l'amplicateur. Avec les bornes de connexion, vous pouvez connecter en insérant directement des connecteurs de type banane dans les trous à l'arrière des bornes de connexion, ou vous pouvez enrouler le câble du haut-parleur dénudé autour des bornes internes, puis serrer la gaine extérieure. Les ches bananes peuvent rendre votre installation de câblage plus propre et vous orir une connexion durable et de bonne qualité, tandis que le câble du haut-parleur dénudé peut parfois s'elocher, se casser ou se détacher des bornes de connexion. Connexion du câble d'enceinte aux ches bananes Les ches bananes peuvent varier en apparence et en construction, mais cette procédure générale devrait vous donner une idée de la façon de connecter votre câble d'enceinte aux ches bananes:

1. Coupez votre câble d'enceinte à la longueur souhaitée, avec un peu de marge pour travailler confortablement.

2. Si votre câble d'enceinte se compose de deux ls à l'intérieur d'une gaine conjointe, séparez d'abord les deux ls pour avoir environ deux pouces de câble pour chaque l. 3. Utilisez un dénudeur de ls pour retirer environ ½ pouce de gaine et d'isolant à l'extrémité de chaque segment de l séparé. Vous utiliserez les brins de l exposés pour les xer aux ches bananes. 4. Torsadez les brins de l exposés de chaque segment de l entre le pouce et l'index pour que les brins individuels s'enroulent étroitement et compactement les uns autour des autres. 5. Ouvrez vos ches bananes. La plupart des ches bananes ont un barillet arrière qui peut être dévissé et desserré, tandis que certaines variétés de ches bananes doivent être ouvertes avec un petit tournevis. 6. Insérez le câble d'enceinte dans les ches bananes. Insérez le l jusqu'à ce qu'il ne puisse plus aller plus loin, pour assurer une connexion solide. Certains types de ches bananes ont des bornes internes où vous placez l'extrémité du l. 7. Selon le type, revissez le barillet arrière et/ou fermez et vissez fermement la che banane. Si vous avez introduit susamment de l, la che banane devrait se serrer sur le l pour qu'il ne tombe pas. 8. Une fois que le l est bien xé et serré dans les ches bananes, insérez simplement la che banane à l'arrière des bornes de connexion des haut-parleurs. Connexion des ls de haut-parleur directement aux bornes de connexion Pour connecter les ls de haut-parleur directement aux bornes de connexion, suivez cette procédure:

1. Dévissez les capuchons de chaque borne jusqu'à ce que vous puissiez voir le petit trou au centre de la borne.

2. Coupez votre l de haut-parleur à la longueur désirée, avec un peu de marge.

3. Si votre l de haut-parleur se compose de deux ls à l'intérieur d'une gaine conjointe, séparez d'abord les deux ls de manière à avoir environ deux pouces de l pour chaque l. 4. Utilisez une pince à dénuder pour enlever environ 1,25 cm de gaine et d'isolation à l'extrémité de chaque segment de l séparé. 5. Tordez les brins de l nus entre le pouce et l'index de manière à ce que les brins individuels s'enroulent fermement et compactement les uns autour des autres.

6. Insérez chaque l dans les trous exposés des bornes de connexion.

7. Serrez les capuchons jusqu'à ce que le l soit maintenu fermement et en toute sécurité dans chaque borne de connexion.

enligne. Prenezle temps d’enregistrer votre produit Music Tribe aussi vite que possible sur le site Internet musictribe.com. Lefait d’enregistrer le produit en ligne nous permet de gérer les réparations plus rapidement et plus ecacement. Prenezégalement le temps de lire les termes et conditions de notregarantie.

2. Dysfonctionnement. Si

vous n’avez pas de revendeur Music Tribe près de chez vous, contactez le distributeur Music Tribe de votre pays: consultez la liste des distributeurs de votre pays dans la page “Support” de notre site Internet musictribe.com. Si votre pays n’est pas dans la liste, essayez de résoudre votre problème avec notre “aideen ligne” que vous trouverez également dans la section “Support” du site musictribe.com. Vouspouvez également nous faire parvenir directement votre demande de réparation sous garantie par Internet sur le site musictribe.com AVANT de nous renvoyer leproduit.

secteur. Avant de relier cet équipement au secteur, assurez-vous que la tension secteur de votre région soit compatible avec l’appareil. Veillez à remplacer les fusibles uniquement par des modèles exactement de même taille et de même valeur électrique — sans aucuneexception. Important information Aspectos importantes Informations importantes
