GEBRUIKSAANWIJZING AUTOGRAPH MINI-OW TANNOY

NL Belangrijke veiligheidsvoorschriften

1. Lees alsjeblieft alle instructies en volg deze op.

2. Houd het apparaat uit de buurt van water, behalve voor producten die bedoeld zijn voor buitengebruik.

3. Reinig alleen met een droge doek.

4. Blokker geen ventilatieopeningen Installeer volgens de instructies van de fabrikant.

5. Installeer niet in de buurt van warmtebronnen zoals radiatoren, warmte registers, formuizen of andere apparaten (inclusief versterkers) die warmte produceren.

6. Gebruik alleen accessoires die door de fabrikant zijn gespecificeerd.

7. Gebruik alleen gespecificeerde karen, standaards, statieven, beuge

of tafels. Wees voorzichtig om kantelen te voorkomen bij het verplaatsen van de kar/apparaatcombinatie.

1. Vermijd installatie in afgesloten ruimtes zoals boekenkasten.

2. Plaats niet in de buurt van naakte vlambronnen, zoals brandende kaarsen.

3. Bedrijfstemperatuurbereik van S° tot 45°C (41° tot 113°F).

Zodra u uw nieuwe luidsprekers hebt ingesteld zoals beschreven in deze handleiding, vul dan het registratieformulier in en stuur het terug of registreer uw product online op www.TANNOY.com – dit beperkt uw wettelijke rechten niet.

Uitpakken

Controleer zorgvuldig op eventuele tekenen van transportschade. In het onwaarschijnlijke geval van transportschade, meld dit zo snel mogelijk aan uw transportbedrijf en/of dealer voor advies. Het wordt aanbevolen om alle verpakkingen te bewaren om in de toekomst beschermd transport mogelijk te maken.

Voorzichtigheid

Deze luidsprekers zijn in staat om gedurende een langere periode hoge geluidsniveaus te genereren. Vanwege hun lage vervormingsniveaus is het niet altijd duidelijk dat het geluidsniveau hoog is wanneer u met deze luidsprekers werkt. Houd er rekening mee dat blootstelling aan overmatige niveaus gedurende een langere periode kan leiden tot blijvende gehoorbeschadiging.

Bediening

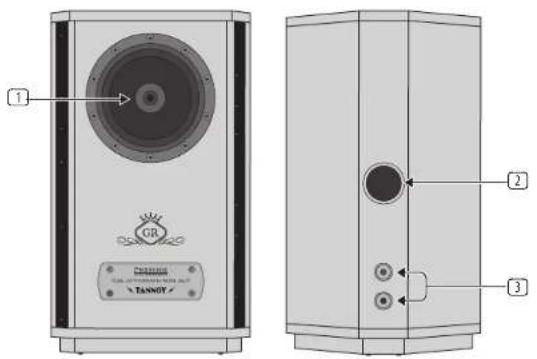

1 GR TANNOTT 2 3

1. DUAL CONCENTRIC SPEAKER
2. BASS PORT
3. BINDING POSTS stellen u in staat om luidsprekerkabels aan te sluiten met zowel banaanstekkers als blote luidsprekerkabels.

Werking

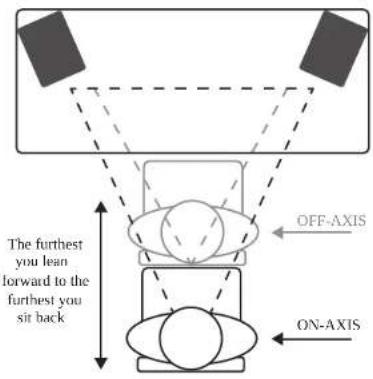

Positionering van uw luidsprekers

Deze luidsprekers zijn ontvoren als near-field monitoreden, mere sal gepositionerd op 0,75 tot 3 meter van de luisteraar. Ze worden meestal geplaatst op de meterbrug van de mixer of op een tafel aan weerszijnden van een kleinere mengtafel of bedieningspaneel. Ze kunnen ook worden gemonteerd op geschikte luidsprekierstandaards, wat de beste resultaten oplevert op het gebied van stabiliteit en trillingen. In alle gevallen moeten deze luidsprekers naar de luisteraar worden gericht, met de tweeter ongever op oorhuagte. Voor de beste uniforme spreiding moeten deze luidsprekers verticaal worden gemonteerd en niet op hun zijkanten.

Uw luidsprekers aansluiten

De AUTOGRAPH MINI-OW gebruikt aansluitklemmen voor de verbinding met de versterker. Met aansluitklemmen kunt u verbinding maken door bananenstekkers direct in de gaten aan de achterkant van de aansluitklemmen te steken, of u kunt een bloot luidsprekerkabel om de binnenste klemmen wikkelen en vervolgens de buitenste huls vastdraaien.

Bananenstekkers kunnen helpen uw installatie van draden er netter uit te laten zien en ze kunnen u een duurzame, hoogwaardige verbinding geven, terwijl bloot luidsprekerkabel soms kan rafelen, breken of loskomen van de aansluitklemmen.

Luidsprekerkabel aansluiten op bananenstekkers

Bananenstekkers kunnen variëren in specifiek uiterlijk en constructie, maar deze algemene procedure zou u een idee moeten geven van hoe u uw luidsprekerkabel op de bananenstekkers kunt aansluiten:

1. Knip uw luidsprekerkabel op de gewenste lengte, met een beetje extra zodat u voldoende kabel hebt om mee te werken.
2. Als uw luidsprekerkabel bestaat uit twee draden in een gezamenlijke mantel, scheid dan eerst de twee draden zodat u ongeveer twee inch hebt om mee te werken voor elke draad.
3. Gebruik een draadstripper om ongeveer 1,25 cm van de mantel en isolatie van het uiteinde van elk gescheiden draadsegment te verwijderen. U zult de blootliggende draadstrengen gebruiken om aan de bananenstekkers te bevestigen.
4. Draai de blootliggende draadstrengen van elk draadsegment tussen uw duim en wiljsvinger zodat de individuele strengen strak en compact om elkaar heen wikkelen.
5. Open uw bananenstekkers. De meeste bananenstekkers hebben een achterste vat dat kan worden los geschroefd en losgemaakt, terwijl sommige soorten bananenstekkers met een kleine schroevendraaier moeten worden geopend.
6. Voer de luidsprekerkabel in de bananenstekkers. Steek de kabel in tot dat deze niet verder kan, om een sterke verbinding te helpen garanderen. Sommige soorten bananenstekkers hebben interne klemmen waar u het uiteinde van de kabel plaatst.
7. Afhankelijk van het type, schroeft u het achterste vat weer vast en/of sluit en schroeft u de bananenstekker stevig dicht. Als u voldoende kabel hebt ingevoerd, zou de bananenstekker de kabel moeten vastklemmen zodat deze niet uitvalt.
8. Zodra de kabel veilig en strak in de bananenstekkers zit, steekt u de bananenstekker eenvoudig in de aansluitklemmen aan de achterkant van de luidsprekers.

Luldsprekerkabel direct aansluiten op aansluitklemmen

Om luidsprekerkabel direct op de aansluitklemmen aan te sluiten, volgt u deze procedure:

1. Schroef de doppen van elke aansluitklem los totdat u het kleine gaatje in het midden van de klem kunt zien.
2. Knip uw luidsprekerkabel op de gewenste lengte, met een beetje extra.
3. Als uw luidsprekerkabel uit twee draden in een gezamenlijke mantel bestaat, scheid dan eerst de twee draden zodat u ongeveer twee inch hebt om mee te werken voor elke draad.
4. Gebruik een draadstripper om ongeveer 1,25 cm van de mantel en isolatie van het uiteinde van elk gescheiden draadsegment te verwijderen.
5. Draai de blote draadstrengen tussen duim en wijsvinger zodat de individuele strengen strak en compact om elkaar heen wikkelen.
6. Steek elke draad in de blootlingende gaatjes van de aansluitklemmen.
7. Draai de doppen vast totdat de draad stevig en veilig in elke aansluitklem wordt gehouden.

SE Introduktion

Belangrijke informatie Viktig

Registreer uw nieuwe Music Tribe-apparatuur direct nadat u deze hebt gekocht door naar musictribe.com te gaan. Door uw aankoop te registreren via ons eenvoudige online formulier, kunnen wij uw reparatieclaims sneller en efficienter verwerken. Lees ook de voorwaarden van onze garantie, indien van toepassing.

1. Storing. Mocht uw door Music Tribe geautoriseerde wederverkoper niet bij u in de buurt zijn gevestigd, dan kunt u contact opnemen met de door Music Tribe Authorized Fulfiller voor uw land vermeld onder "Support" op musictribe.com. Als uw land niet in de lijst staat, controleer dan of uw probleem kan worden opgelost door onze "Online Support", die u ook kunt vinden onder "Support" op musictribe.com. U kunt ook een online garantieclaim indienen op musictribe.com VOORDAT u het product retourneert.

3. Stroomaansluitingen.

Voordat u het apparaat op een stopcontact aansluit, moet u ervoor zorgen dat u de juiste netspanning voor uw specifieke model gebruikt. Defecte zekeringen moeten zonder uitzondering worden vervangen door zekeringen van hetzelfde type en dezelfde waarde.

1. Registrera online.
