INSTRUKCJA OBSŁUGI AUTOGRAPH MINI-OW TANNOY

PL Ważne informacje o bezpieczeństwie

1. Proszę przeczytać i ścisłe przestrzegać wszystkich instrukcji.

2. Trzymaj urządzenie z dala od wody, z wyjątkiem produktów przeznaczonych do użytku na zewnątrz.

3. Czyść tylko suchą szmatką.

4. Nie blokuj żadnych otworów wentylacyjnych. Instaluj zgodnie z instrukcjami producenta.

5. Nie instaluj w pobliżu źródeł ciepła, takich jak grzejniki, rejestratory ciepła, kuchenki lub inne urządzenia (w tym wzmacniacze), które generują ciepło.

6. Używaj tylko akcesoriów określonych przez producenta.

7. Używaj tylko określonych wózków, stojaków, staływów, uchwytów lub stołów. Uważaj,

aby zapobiec przewróceniu się wózka/aparatu podczas przemieszczania.

1. Unikaj instalacji w ciasnych

miejscach, takich jak regały na książki.

1. Nie umieszczaj w pobliżu źródeł otwartego ognia, takich jak zapalone świeczki.

2. Zakres temperatury pracy od 5" do 45"C (41" do 113"F).

4.5 Quick Start Guide PRESTIGL AUTOGRAPH MINI-OW

JP 安全指示

Po skonfigurowaniu nowych głośników zgodnie z opisem w tej instrukcji, prosimy o wypełnienie i odesłanie dokumentu rejestracyjnego lub zarejestrowanie produktu online na stronie www.TANNOY.com – nie ogranicza to Twoich praw ustawowych.

Rozpakowywanie

Dokładnie sprawdź, czy nie ma oznak uszkodzeń podczas transportu. W mało prawdopodobnym przypadku uszkodzeń podczas transportu, jak najszybciej powiadom firmę transportową i/łub sprzedawcę, aby uzyskać porady. Zaleca się przechowywanie wszystkich opakowań, aby umożliwiać bezpieczny transport w przyszłości.

Ostrzeżenie

Te głośniki są w stanie generować wysokie poziomy dźwięku przez dłuższy czas. Ze względu na niski poziom zniekształceń, nie zawsze jest oczywiste, że poziom dźwięku jest wysoki podczas pracy z tymi głośnikami. Należy pamiętać, że narażenie na nadmierne poziomy przez dłuższy czas może prowadzić do trwałego uszkodzenia słuchu.

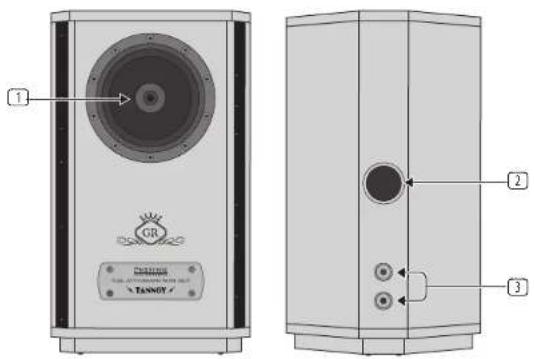

Sterowanica

① GR TANNOT ② ③

1. DUAL CONCENTRIC SPEAKER

2. BASS PORT

3. BINDING POSTS pozwalają na podłączenie przewodu głośnikowego za pomocą wtyków bananowych lub gołych przewodów głośnikowych.

Obstuga

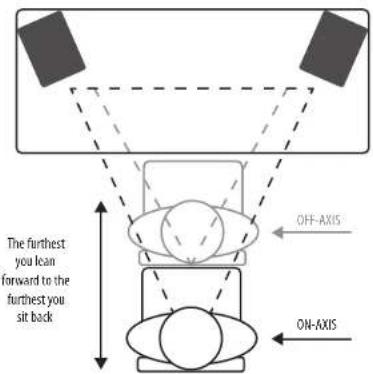

Ustawianie głośników

Te gliosniki są zaprojkotowane jako monotory bliskiega pola, żawczyczaj umieszane w odlęgracią od 0,75 da 3 metroów ad słuchacza. Żazwyczaj będą umieszane na masstku pomiarowym miksera lub na stole po obu stranach mniejszego miksera lub powierzchni kontrolnej. Moga być również montowane na odpowiednich stojakach gliśnikowych, za zapewnie najlepsze wyniki pod względem stabilności w ibrancji. W każdym przypadku te gliosniki powinny być skierowane w stronę słuchacza, z tvećterem na wysokości ucha. Dla najlepsej)— jednoletje dyspersej te gliosniki powinny być montowane pianuwa, a nie na bokach.

Podłączanie głośników

AUTOGRAPH MINI-OW używa zacisków do podłączenia do wzmacniacza. Za pomocą zacisków można podłączyć, wkładając wtyki bananowe bezpośrednio do otworów z tyłu zacisków, lub można owinąć goły przewód głośnikowy wokół wewnętrznych zacisków, a następnie dokręcić zewnętrzną tuleję.

Wtyki bananowe mogą pomóc w estetycznym wyglądzie instalacji przewodów i zapewnić trwałe, wysokiej jakości połączenie, podczas gdy goły przewód głośnikowy może czasami się strzepić, łamać lub poluzować od zacisków.

Podłączanie przewodu głośnikowego do wtyków bananowych

Wtyki bananowe mogą różnić się wyglądem i konstrukcją, ale ten ogólny proces powinien dać ci wyobrażenie, jak podłączyć przewód głosnikowy do wtyków bananowych:

1. Przytnij przewód głośnikowy do pożądanej długości, z niewielkim zapasem, aby mieć wystarczająco dużo przewodu do pracy.
2. Jeśli przewód głośnikowy składa się z dwóch przewodów wewnątrz połączonej osłony, najpierw rozdziel dwa przewody, aby mieć około dwóch cali do pracy z każdym przewodem.
3. Uzyj ściągacza izolacji, aby usunąć około 1,25 cm osłony i izolacji z końca każdego oddzielonego segmentu przewodu. Będziesz używać odsłoniętych przewodów do podłączenia do wtyków bananowych.
4. Skręć odstonięte przewody każdego segmentu przewodu między kciukiem a palcem wskazującym, aby poszczególne przewody ciasno i kompaktowo owiały się wokół siebie.
5. Otwórz swoje wtyki bananowe. Większość wtyków bananowych ma tylną tuleję, którą można odkręcić i poluzować, podczas gdy niektóre rodzaje wtyków bananowych będą musiały być otwarte za pomocą małego śrubokręta.
6. Wprowadź przewód głośnikowy do wtyków bananowych. Wóż przewód, aż nie będzie mógł dalej iść, aby pomóc zapewnić mocne połączenie. Nektóre rodzaje wtyków bananowych maja wewnętrzne zaciski, w które wkładasz końcówkę przewodu.
7. W zależności od rodzaju, ponownie dokręć tylną tuleję i/lub zamknij i do kręć wtyk bananowy. Jeśli wprowadziłeś wystarczająco dużo przewodu, wtyk bananowy powinien zacisnąć przewód, aby nie wypadł.
8. Gdy przewód jest bezpieczny i ciasno osadzony we wtykach bananowych, po prostu włóż wtyk bananowy do zadisków z tytu蓋śników.

Podłączanie przewodu głośnikowego bezpośrednio do zadisków

Aby podłączyć przewód głośnikowy bezpośrednio do zacisków, wykonaj następujące kroki:

1. Odkreć nakrętki z każdego zacisku, aż zobaczysz mały otwór w środku zacisku.
2. Przytnij przewód głośnikowy do pożądanej długości, z niewielkim zapasem.
3. Jeśli przewód głośnikowy składa się z dwóch przewodów wewnątrz połączonej osłony, najpierw rozdziel dwa przewody, aby mieć około dwóch cali do pracy z każdym przewodem.
4. Użyj ściągacza izolacji, aby usunąć około 1,25 cm osłony i izolacji z końca każdego oddzielonego segmentu przewodu.
5. Skręć gołe przewody między kciukiem a palcem wskazującym, aby poszczególne przewody ciasno i kompaktowo owijąły się wokół siebie.
6. Włoż każdy przewód do odsłuniętych otworów w zaciskach.
7. Dokręć nakrętki, aż przewód będzie mocno i bezpiecznie trzymany w każdym zadisku.

はじめに

ation Ważna informacja

1. Zarejestrować online.

Zarejestruj swój nowy sprzęt Music Tribe zaraz po zakupie na stronie musictribe. com. Zarejestrowanie zakupu za pomocą naszego prostego formularza online pomaga nam szybciej i efektywniej rozpatrywać roszczenia dotyczące naprawy. Przeczytaj również warunki naszej gwarancji, jeśli dotyczy.

2. Awaria. Jeśli Twój

autoryzowany przedawca Music Tribe nie znajduje się w pobliżu, możesz skontaktować się z autoryzowanym dostawcą Music Tribe dla swojego kraju, wymienionym w sekcji „Wsparcie” na stronie musictribe.com. Jeśli Twojego kraju nie ma na liście, sprawdź, czy Twój problem może zostać rozwiązanych przez nasze „Wsparcie online”, które można również znaleźć w sekcji „Wsparcie” na stronie musictribe.com. Alternatywnie, przedlij zgłoszenie gwarancyjne online na musictribe.com PRZED zwrotem produktu.

3. Połączenia zasilania.

Przed podłączeniem urządzenia do gniazdka sieciowego upewnij się, że używasz odpowiedniego napięcia sieciowego dla danego modelu. Wadliwe bezpieczniki należy bez wyjątku wymienić na bezpieczniki tego samego typu i wartości.
