GEBRUIKSAANWIJZING Arden TANNOY

Aansluitingen die gemerkt bijn met het symbool

voeren een zodanig hoge spanning dat ze een risico vormen voor elektrische schokken. Gebruik uitsluitend kwalitatief hoogwaardige, in de handel verkrijgbare luidspekerkabels die voorzien zijn van 1 / 4 TS stekkers. Laat uitsluitend gekwalificerd personeel alle overige installmente- of modificatiehandelingen uitvoeren.

Dit symbool wijst u altijd op belangrijke bedienings - en onderhoudsvoorschriften in

de bijbehorende documenten. Wij vragen u dringend de handleiding te lezen.

Attentie

Verwijder in geen geval de bovenste afdekking (van

het achefterste gedeelte) anders bestaat er gevaar voor een elektrische schok. Het apparaat bevat geen te onderhoven onderdelen. Reparatiewerkaamheden mogen uitsluitend door gekwalificeerd personeel uitgevoerd worden.

Attentie

Om het risico op brand of elektrische schokken te

beperken, dient u te voorkomen dat dit apparaat worden blotgesteld aan regen en vocht. Het apparaat mag Niet worden blotgesteld aan neerdruppelend of opspattend water en er mogen geen met water bevulde voorwerpen -zoals een vaas - op het apparaat worden gezet.

Attentie

Deze onderhoudsinstructies
zijnuitsluitend bedoeld voor

gekalificeerd onderhoudspersoneel. Om elektrische schokken te voorkomen, mag u geen andere onderhoudshandelingen

verrichten dan in de bedieningsinstrumenties vermeld staan. Reparatiewerkzamheden mogen alleen uitgevoerd worden door gekwalificeerd onderhoudspersoneel.

1. Leesythevoorschriften.
2. Bewaar deze voorschriften.
3. Neem alle waarschuwingen in acht.
4. Volg alle voorschriften op.
5. Gebruik dit apparaat nicht in de buurt van water.
6. Reinig het uitsluitend met een droge doeck.
7. Let erop geen van de ventilatieopeningen te bedekken. Plaats eninstalleer het volgens de voor-schriften van de fabrikant.
8. Het apparaat mag Niet worden geplaatst in de buurt van radiatoren, warmte-uitlaten, kachels of andere zaken (ook versterkers) die warmte afgeven.
9. Maak de verilgheid waarin door de polarisatie- of aardingsstekker wordt voorzien, Niet ongedaan. Een polarisatiestekker heeft twee bladen, waarvan er een breder is dan het andere. Een aardingsstekker heeft twee bladen en een derde uitsteeksel voor de aarding. Het bredere blad of het derde uitsteeksel zich er voor uw verilgheid. Mocht de geleverde stekker Niet in uw stopcontact passen, maar het contact dan door een elektricien verrangen.
10. Om beschadiging te voorkomen,要去 de stroomleiding zo gelegd worden dat er Niet kan worden over gelopen en dat ze beschermld is谈起 scherpe kanten. Zorg zicher voor voldoende beschermming aan de stekkers, de verlangkabels en het punt waar het netsnoer het apparaat verlaat.
11. Het toestel met.altijd met een intacte aarddraad aan het stroomnet aangesloten zich.
12. Wanner de stekker van het hoofdnetwork of een apparaatstopcontact de fonctionele eenheid voor het uitschakelen is, dient deze.altijd

toegankelijk te zich.

1. Gebruik uitsluitend door de producent gespeci- ficeerd toebehoren c.q. onderdelen.

1. Gebruik het apparaatuitsluitend in combinatie met de wagen, het statief,

de driepoot, de beugel of tafel die door de producent is aangegeven, of die in combinatie met het apparaat worden verkocht. Bij gelebruik van een wagonClient men voorzichtig te zich bij het verwijden van de combinatie wagen/apparaat en letsel door vallen te voorkomen.
15. Bij onweer en als u het apparaat langere vrijd Niet gebruikt, haalt u de stekker uit het stopcontact.
16. Laat alle voorkomende reparations door vakkundig en bevoegt personeel uityoeren. Reparatiewerk-zaamheden zich nodig als het toestel op enige wijze beschadigd is geraakt, bijvoorbeeld als de hoofd-stroomkabel of -stekker is beschadigd, als er vloeistof voorwerpen interecht zich gekomen, als het aan regen of vochtigheid heeft bloot-gestaan, Niet normala functioneert of wanner het is gevallen.

1. Correcte afvoer van dit product: dit symbool geeft aan dat u dit product op grond van de AEEA-richtlijn

(2012/19/EU) en de nationale wetgeving van uw land Niet met het gewone huishoudelijk afval mag weglooien. Dit product moet na afloop van de nuttige levensduur maar een officiele inzamelpost voor afgedankte elektrische en elektronische apparatuur (AEEA) worden gebracht, zodate het kan worden gerecycleerd. Vanwege de potentieel gevaarlijke stoffen die in elektrische en elektronische apparatuur+kennen, kan een onjuiste afvoer van afval van het onderhavige type een

negatieve invloed op het milieu en de menselijke gezondheid hebben. Een juiste afvoer van dit product isECHTER Niet alleen better voor het milieu en de gezondheid, maar draagt tevens bij aan een doelmatiger gebruik van de naturulijke hulpbronnen.Voor meer informatie over de plaatsen waar u uw afgedankte apparatuur kunt inleveren, kunt u contact opnemen met uw gemeente of deplaatselijk reinigingsdienst.

1. Installerietnotin eenkleine ruimte, zoalseen boekenkastofietsdergelijks.
2. Plaats geen open vlammen, zoals brandende kaarsen, op het apparaat.
3. Houd rekening met de milieuauspecten van het afvoeren van batterijen. Batterijen要去en bij een inzamelpunt voor batterijen worden ingeleverd.
4. Dit apparaat kan worden gebrukt in tropische en gematigde klimaten tot 45^

WETTELIJKE ONTKENNING

Music Tribe aanvaardt geen
aansprakelijkheid voor enig verlies dat kan worden geleden door een persoon die geheel of gedeelrijk vertrouwt op enige beschrijving, Foto of verklaring hierin. Technische specificaties, verschijningen en andere informatie hunnen zonder Voorafgaande kennisgeveing worden gewijzigd. Alle handelsmerken zijn eigendom van hun respectievelijke eigenaren. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone, Aston Microphones en Coolaudio着眼 handelsmerken of gedeponeerde handelsmerken van Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Alle rechten voorbehonden.

BEPERKTE GARANTIE

Voor de toepasselijkke

garantievoorwaarden en aanvullende informatatie met betrekking tot de beperkte garantie van Music Tribe, zie de volledige details online op musictribe. com/warranty.

Viktiga

sakerhetsanvisningar

Varning

Uttag markerade med

symbolelenlederelektrisk

Muziek is een kunstvorm die in al zich schoonheid, detail en nuance moet worden ervaren, zonder de minste kleuring die direct afbreuk kan doeen aan zich puurstte essentie. Een werkelijk geweldig luidsprekerontwerp stelt het luidsprekersysteme in staat om zichzfuit het geluidslandschap te verwijdenen en de muziek op een manier te presentereren die u opdezelfde manier omhult als een live optreden.

In de jaren 70 creerde Tannoy een reeks monitoren die de manier waarop studio-ingenieurs en audiofielen kozen voor het ervaren van hoogwaardige audio voorgoed veranderden. De Tannoy HPD-serie werk al snel een van de meest gefelde hifi-luidsprekers aller tijden.

Meer dan alleen een eerbetoon aan zijn voorganger, de Legacy Series Dual Concentric Hi-Fi Loudspeaker tilt de Tannoy HPD-erenis van buitengewoon transparante prestaties verder aan een hoger nivee door de implementatie van neue, opgeschaalde drivers en componenten - technologie die op dat moment Niet beschikbaar was. Simpel gezegd, de Legacy-serie levert legendarische HPD-prestaties aan een neue generatie muziekliefhebbers.

Uitpakken

Onderzoek alle verpaktingsmaterial en inspecteer de doos op tekenen van externe schade. Als er aanwijzingen zijn voor overmatige schade aan de verpaktung enaaruit voortvloeije schade aan de luidspeker, informeer aan onmiddelijk de vervoerder en leverancier. Bewaar de verpaktung aktijd in dergelijk omstandigheden voor nader onderzoek.

Controleer de inhoud van het accessoirepakket voor de luidsprekers als volgt:

Bi-wire links (x4)
Tapijtspikes (x8)-alleen Arden en Cheviot
Zwenkyoten (x8)-alleen Arden en Cheviot
Rubberen voetjes (x4) - alleen Eaton
Blikje houtwas (x1)
Zak met schuimrubberen poortbuizen
Quick Start Guide documentation

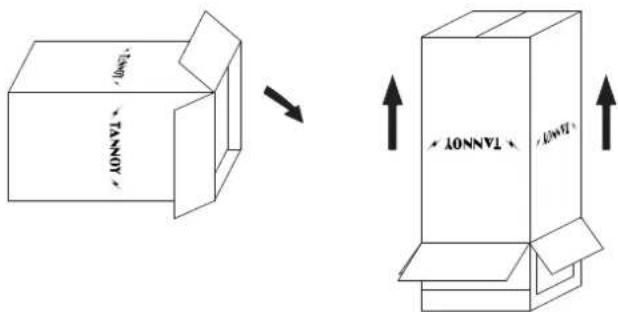

Maak de onderkant van de doos los. Vouw de eindhoven weg en verwijder de 4 hoekverpakkingsstukken om de plint en de onderkant van de laidsprekerkest zichtaar te makeen. Lokaliseren en verwijder het accesirepakket voorzichtiguit uit de doos.

Draai de doos en luidspreker om zodat de kast nu op de vloer in de doos staat. Til de doos omhoog om de luidspreker zichtaar te make.

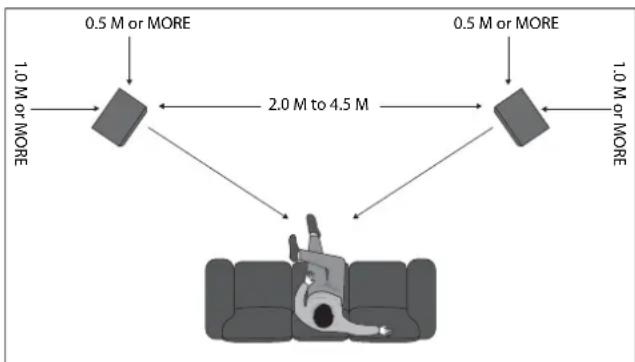

Positionering

Plaats de luidspeakers zo dat de favorede luisterpositie zich ongeveer 15^ van de assen van de kasten bevindt. De assen van beiden kasten要去elkrauisen op een punt iets voor de luisterpositie. Onthoud dat de nabijheid van de luidspeakers tot muren en hoeken het geluid beinvloedt. Enig experiment zal waarschijnlijk nodig+zijn om de stereobeeldtiepe en de lage freqente-geluidskwaliteit te verfijnen. Posities dichtblij muren en kamerhoeken hebben het effect van een toename van zeer laagfrequente geluidsenergie. Reflecterende aangrenzende wanden hunnet het stereobeeld verzoren door ongewenste reflecties te yeroorzaken.

Om de Beste akoestische prestaties te ervaren en hun uitzonderlijke stereobeeldieptemogelijkheden volledig te realizieren, moeten de luidsprekers idealiter ten minste 1 meter van een zijwand of reflecterend oppervlak en ten minste 0,5 meter van een hinterwand worden gezrukt.

In de basis van de luidsprekers zijn inezetstukken aangebracht voor neerwaartse spikes die maximale stabiliteit geven. De meegeleverde spikes要去en in de voet van de luidsprekers worden geschroefd. Wonneer de luidsprekerrechttop worden geinstalleerd,要去en de spikesussen het weefselen van uw tapijt gaan om contact te makesen met de vloer eronder.

Pas de spikes aan voor maximale stabiliteit en draaiervolgens de borgmoeren stevig vast, maar zonder overmatige kracht te gebruiken.

Voor gepolijste houten vloeren en andere kwetsbare oppervlakken zijn metalen bekers voorzien om onder de spikes te plaatsen.

Verbinding

Raadpleeg het gedeelte met productspecificaties in deze handleiding, aangezien dit duidelijk het aanvaardbare vermogensbereik latent zien voor versterkeraftstemming op uw luidsprekers. Zoals bij alle luidsprekersystemen, is de belastbaarheid een functie van de thermische capaciteit van de spreekspoel. Er moet voor worden gezorgd dat een versterker net overbelast raakt, aangezien dit overbelasting van de output za veloorzaken, wat resulteert in 'clipping' of vervorming in het uitgangssignaal. Dit kan schade aan de luidsprekers vervoorzaken als dit gedurende een langereperiode wordt gedaan. Over het algemeen za een versterker met een hoger vermogen die hard werkst, maar vrij van vervorming, minder risico op schade aan de luidspreker opleveren dan een versterker met een lager vermogen voortdurdend knippen. Othoud ook dat een krachtige versterker die op minder dan 90% van hetuitgangsvermogen werkst, over het algemeen een stuk better klinkt dan een exemplaar met een lager vermogen dat moiteeft om 100% te halen.

Gebruik aktijd de Beste kwaliteit babel die beschikbaar is binnen uw budget. Audiosignalen van hoge kwaliteit die van de versterkeraar de luidspeker gaan,+zijn ongebruikelijk in hun eisen aan de babel. Informatie over een breed dynamisch berei en een brede bandbreedte moet samengaan met de möglichkeidom piekstromen van ten minste 10 ampere te verzenden, zonder verlies of signalastoring. We raden u aan de babel aktijd even lang te houden voor elké luidspeker. Houd er rekening mee dat de constructie van babels deluidskwaliteit kan beinvoeden, dus wees Voorbereid om te experimenteren om een babel te vinden die hij uwoor en audiosystem past.

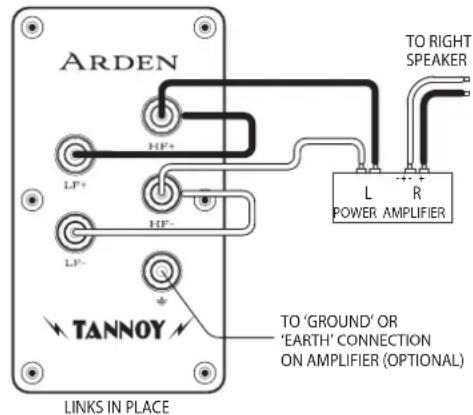

Enkele draadmodus

Verbind erst de HF + terminal met de LF + terminal en HF- terminal met de LF- terminal, met behulp van de links in het accessirepakket. De positieve (plus) aansluiting op het linkerkanaal van de versterker (gemarkeeid met + of rood gekleurd) moet worden aangelseoten op de positieve HF-aansluiting op de linker luidsprekker. De linkerluidsprekker is de luidsprekker aan de linkerkont als u vanuit uw luisterpositie aan het stereopaar kijkt. De negatieve (min) aansluiting op het linkerkanaal van de versterker (gemarkeeid - of zwart gekleurd) moet worden aangelseoten op de negatieve HF-aansluiting op de linker luidsprekker.

Herhaal dit verbindingsproces voor de rechterluidspeker. Onthoud dat de positieve (+ of rode) op de versterker moet worden aangeslooten op de positieve (+ of rood) op de luidspeker en de negatieve (- of zwart) op de negatieve. Selecteer een signaalbron, zoals een cd-speler, schakel de versterker in en draai de volumeregelaar langzaam omhoog om te controleren of beiden luidspeakers lage en hoge tonen weergyen.

Aardeverbinding:

Naar optimisierer de prestaties verder, gebruik een afgeschermde of afgeschermde luidsprekkerabel om ongewenste radiofrequentie-interferentie te verminderen. De afschermring moet worden aangesloten op de aarde- of aardingsklem (groen) op de luidsprekker en op de aarde- of aardeansluiting op de versterker. Als u geen afgeschermde luidsprekkerabel gekrukt, maar wel gebruik wilt makeen van de aardingsvoorziening, kunt u een enkele kabel tussen de luidsprekker en de aardingsklemmen van de versterker leggen.

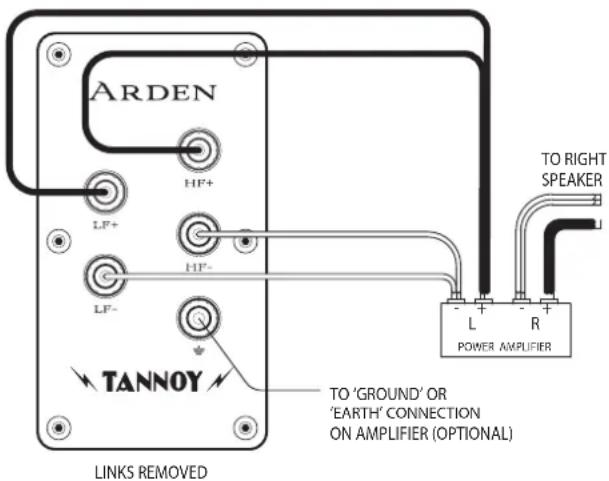

Dubbeldraads Modus

Houd er rekening mee dat in de bi-wire-modus de verbindiskabels Niet mogen worden gebruikt. De Beste resultaten worden verkregen met een special ontworpen bi-wire luidsprekkerkelabel.

Als uw versterker Niet is uitergerust met twee sets uitgangsansluitingen, draai dan de linker LF + (positief) en de linker HF + (positief)SAMEN aan het versterkeruiteinde van de kabels. Verbind deze met de versterker Link Kanaal positieve terminal gemarkeerd ^+ (plus) of rood gekleurd. Draai de linker LF- (negatief) en de HF- (negatief) kabels samen en sluit ze aan op de linkerkanaal van de versterker met de markering - (min) of zwart gekleurd.

Sluit aan de luidsprekerzijde de kabels met het label Left LF + en Left LF- aan op de linker luidspreker LF-aansluitingen en let waar bij op de polariteitismarkeringen op de kabelmantel. Ga verrolgens verder met het aansluiten van de Left HF + en Left HF- op de HF-aansluitingen op bezelfde luidspreker.

Herhaal dit proces om de rechterluidspreker aan te sluiten op de rechter kanaaluitgang van de versterker, waar bij u er nogmaals voor zorgt dat de polariteit overal correct is.

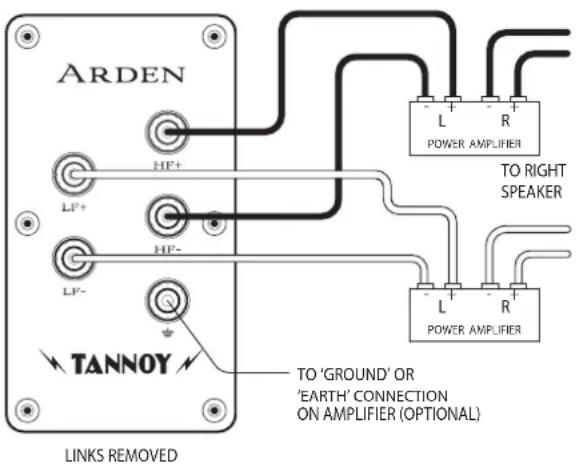

Bi-amp Modus

Bi-amping breidt het principe van dubbele bedrading een stap verder uit. Bij deze aansluitmogelijkheid worden aparte eindversterkers gelebruikt voor lage en hoge tonen in elke luidspeker. Voor een stereopaar zijn vier mono (of twee stereo) versterkers van hetzelfde type nodig.

Als er twee stereoversterkers worden gebruikt, worden aanbevolen dan de ene versterker basinformatie aan de linker- en rechterluidsprekers levert en de andere de hove tonen. Het is belangrijk om de verbindskabels op het aansluitpaneel Niet te gebruiken, anders kan de versterker beschadigd raken.

Treble aanpassing

Elke luidspreker is uiterrust met twee bedieningselementen op het voorpaneel onder het afneembare rooster. Deze schakelblokken voor hoges stromen zijn gelabel DOLL OFF ENERGY. Zij kuren zich gebruikt om de gevarieerde akoestische eigenschappen van luisterruimtes te compenseren. De bedieningselementen要去en worden afgesteld met de toonregeling van de versterker in de 'vlakke' of Niet-gecompenserde positie. Elke luidspreker要去zonderlijk worden aangepast. Door de balansregelaar van de versterker te draaien om eerst de ene luidspreker te selecteren en verrolgens de andere, worden dit het gemakkelijkst bereikt.

De Energy control hebigt vijf standen. Hiermee kan de output van de hoogfrequente compressie-anderifteeenheid worden verhoogd of verlaagd vanuit de lineage of 'vlakke' positie over een freuquentieband van ongeveer 1 kHz tot 27 kHz. De Roll Off-regeling hebigt vijf standen (+2, niveau, -2, -4 en -6 dB per octaaf) en zorgt voor aanpassing bij extream hoge frequencies van 5 kHz tot 30 kHz.

De Energy-regeling heeft een schappend effect, terwijl de afrolregeling de helling van de extreem hoge freiendenterespons vergroot of verkleint. De vlokste, meest lineaire responss van de luidspeker worden verkreten als andere regelaars op de LEVEL-positie staan, en deze positie moet worden gebruikt voor de eerste liusertests. Als de algehe kwaliteit van het hoogfrequente geluid te prominent lijkt, moeten de -1.5 of -3 posities voor de Energyregeling worden geprobeerd. Als het geluid gedempt lijkt in de hoge tonen, hebben +1.5 of +3 instelleningen wellicht de voorkeur. Zodra de energiecontrole-instelling is vastgesteld, kan de Roll Off-regeling worden aangepast om de extreem hoge freientre-inhoud indien nodig te verlagen of iets te verhogen.

Onthoud dat de wijzigingen die kuren worden aangebracht door een van bevide bedieningselementen van de ene positie maar de andere te verplaatsen, subtiel zich. Ze zich misschieten nicht gemakkelijk te horen als het programmamateriaal ze weinig inhoud bevat de betrefende:frequentieband.Kies een uitgebalanceerd muziekstuk met een volledig geluidsspectrum.De juiste instenting wordt gevonden als de luidsprekers Niet meer duidelijk zich en alleen de muzikaleuitvoerng te horen is.

Kabinet zorg

De kast is afgewerkt volgens strenge normen met behulp van zorgvuldig geseleerde massief hardhouten lijstkewen bijpassend=eicht houtfineer. Het hout mag alleen worden schoongemakt met een droge doek of met een lichte toepassing van hoogwaardige Niet-siliconen meubelpoetsmiddel, zoals de gespecialiseerde Tannoy-was die in het accessirepakket worden geleverd. Pas op dat u geen poetsmiddel op de roosterdoek of de gelakte frontplaat krijt.

Net als bij alle massief houten meubelen, za bloutstelling aan extreme hitte, kou en wisselende luchtvochtigkeit ervoor zorgen dat het hout ieits lichter worden. Daarom worden aanbevolden de luidspraker te beschermen gegen extreme omgevingsfactoren om dergelijk gebeurtenissen te voorkommen. Elk hout zal van kleur veranderen wonneer het worden blootgesteld aan het uv-gehalte van omgevingslichten en na verloop vanijd uiftdrogen, vandaar de moodzaak om het hout periodiek te 'voeden' met de bijgeleverde was.

Introduktion

Belangrijke informatie Viktig

ation

1. Registreer online. Registreer uw nieuwe Music Tribe-apparatuur direct nadat u deze hebt gekocht door maar musictbre.com te gaan. Door uw aankoop te registereren via ons eenvoudige online formulier, kunnen wij uw reparatieclaims sneller en efficienter verwerken. Lees ook de voorwaarden van once garantie, indien van toepassing.
2. Storing. Mocht uw door Music Tribe geauthoriseerde wederverkoper zich bij u in de buurt+zijn gevestigd, dan kurz u contact opnemen met de door Music Tribe Authorized Fulfiller voor uw land vermeld onder "Support" op musictribe.com. Als uw land Niet in de lijst staat, controlleren dan of uw probleem kan worden opgelast door once "Online Support", die u ook kurz vinden onder "Support" op musictribe.com. U kurz ook een online garantieclaim indieren op musictribe.com VOORDAT u het product retoumeert.

3. Stroomaansluitingen.

Voordat u het apparaat op een stopcontact aansluit, moet u ervoor zorgen dat u de juiste netspanning voor uw specifieke model gebruikt. Defecte zekeringen要去en zonder uitzondering worden verrangen door zekeringen van hetzelfde type endezelfde waarde
